Changement du bloc écran sur Galaxy Note 10 Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Note 10 Lite
Réparation
Note de réparabilité 13/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

Vous n'avez plus d'affichage sur votre écran.

La vitre de votre téléphone est cassée et le tactile ne fonctionne plus.

Vous avez fait tomber votre Samsung Galaxy Note 10 Lite et l'écran est cassé ? Vous n'avez plus d'affichage ou le tactile ne fonctionne plus ? Pas d'inquiétude, en suivant ce tutoriel vous allez pouvoir changer le bloc écran et retrouver un fonctionnement normal de votre smartphone.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Connaissez-vous le modèle de votre téléphone ? Pour le savoir, tapez *#06# sur votre téléphone pour avoir le numéro IMEI de celui-ci.

Recopiez ce numéro dans la rubrique associée de notre page d'accueil et vous aurez le modèle et les pièces détachées qui correspondent à votre smartphone.
Etape 1

Etape 1 Eteindre le téléphone et retirer le tiroir sim

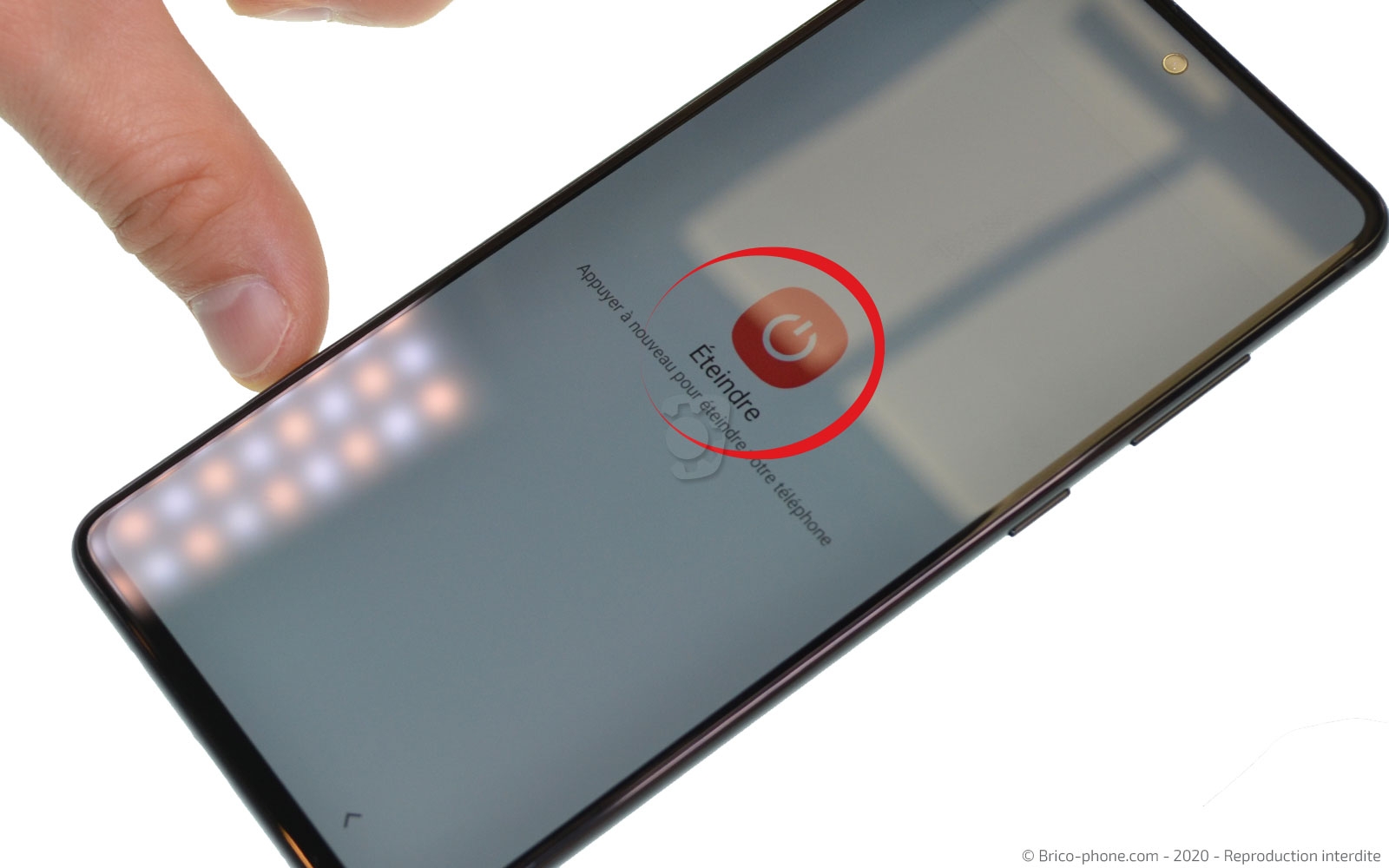

Avant de débuter, il est nécessaire d'éteindre votre smartphone, pour cela maintenez la touche power, puis appuyez sur "éteindre".

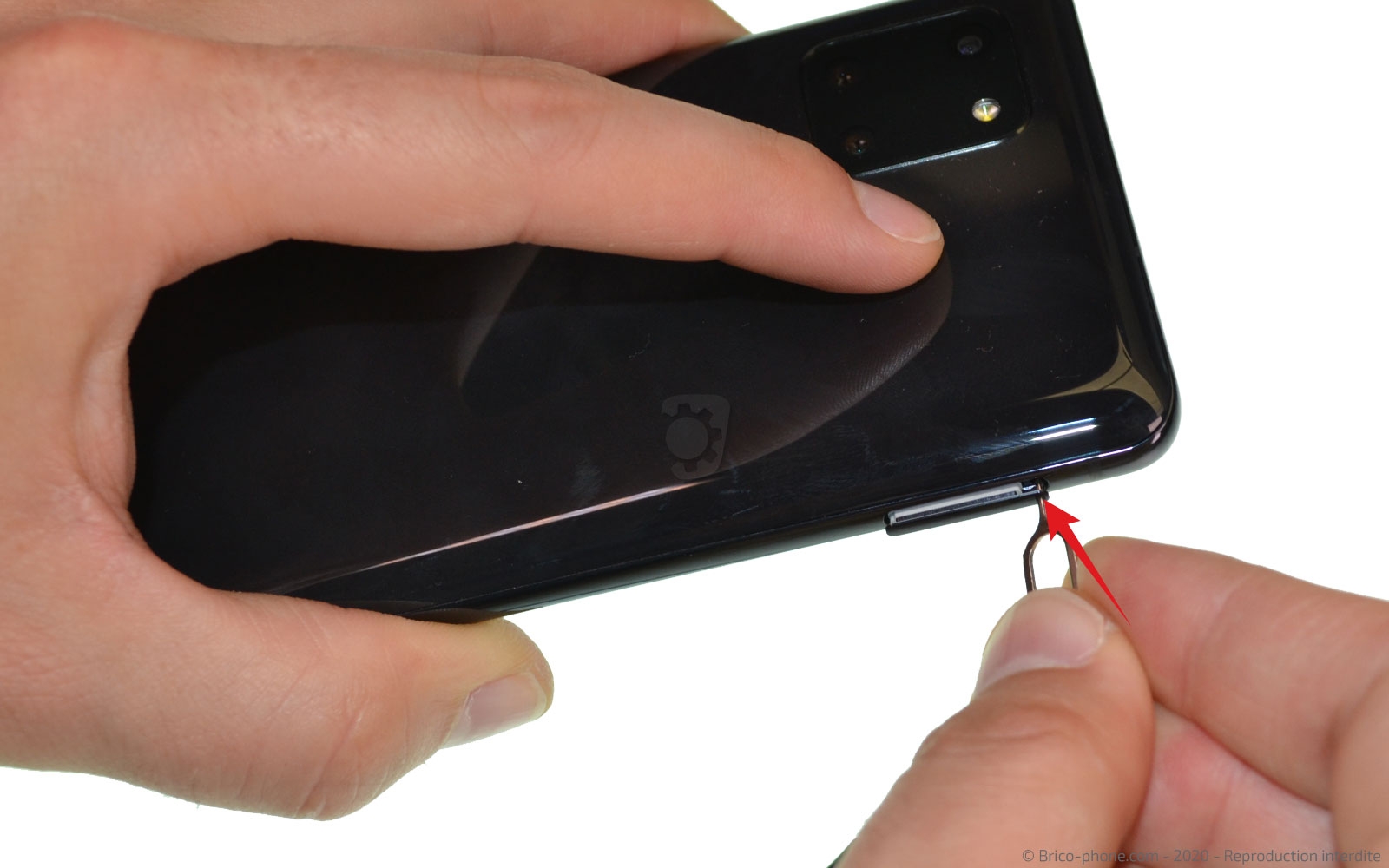

Ensuite, munissez-vous de l'outil sim pour éjecter le tiroir sim et SD.
Outils
SIM
Etape 2

Etape 2 Extraire le S Pen

Pour retirer le S Pen, il suffit d'appuyer sur le bout de celui-ci pour l'éjecter.
Etape 3

Etape 3 Chauffer la vitre arrière

Pour ouvrir ce téléphone, il faut décoller la vitre arrière.

Vous avez commandé le kit de réparation sur notre site, vous pourrez utiliser le coussin chauffant. Passez-le 1 à 2 minutes au micro-onde, puis appliquez-le sur la vitre arrière durant 30 à 40 secondes.

Si vous avez un sèche-cheveux ou un décapeur thermique, chauffez tout le pourtour de la vitre arrière durant 20 à 30 secondes en ne dépassant pas les 80 degrés pour ne pas endommager les composants internes.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 4

Etape 4 Créer un point d'insertion

Maintenant que l'adhésif est ramolli, placez la ventouse sur le bas de la vitre arrière de façon à pouvoir tirer sur son anneau et insérer le médiator en métal troué entre le châssis et la vitre pour créer un interstice.

Une fois l'interstice créé, insérez de part et d'autre de celui en métal, les médiators en plastique, puis retirez celui en métal.
Outils
Médiator
Ventouse
Etape 5

Etape 5 Ouvrir le téléphone

Faites le tour du téléphone avec les deux médiators rouges pour dissocier la vitre du châssis et retirer celle-ci complètement.
Outils
Médiator
Etape 6

Etape 6 Ôter le module d'antenne

Avec le tournevis cruciforme, dévissez les 7 vis qui maintiennent le cache supérieur. Faites levier avec le spudger pour le déclipser.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 7

Etape 7 Déconnecter la batterie

Toujours avec le levier, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 8

Etape 8 Extraire le bloc Haut-Parleur

Passons sur le bas du téléphone pour retirer le bloc haut-parleur externe. Dévissez les 8 vis avec le tournevis cruciforme, puis retirez-le avec la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 9

Etape 9 Enlever la nappe d'interconnexion

Avec le levier en nylon, déconnectez la nappe d'interconnexion qui est connectée sur le connecteur de charge puis sur la carte-mère.
Outils
Levier Nylon
Etape 10

Etape 10 Décoller la batterie

Pour décoller la batterie, il faut dissoudre le sticker de celle-ci.

Pour cela, nous allons utiliser le liquide iRemover. Insérez la carte fine transparente entre la batterie et le châssis sur la droite, puis faites couler le liquide le long de la carte.
Faites de même sur le bas de la batterie, puis placez la ventouse sur l'écran pour faire couler le liquide sous la batterie.
Attendez environ 40 minutes que le liquide agisse.

Placez la ventouse sur la batterie pour soulever celle-ci en tirant dessus et en insérant un médiator en métal sur le côté pour faire levier.
La batterie est extraite du châssis.
Outils
Carte PVC
Médiator
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 11

Etape 11 Préparer le connecteur de charge

Commencez par déconnecter la nappe du lecteur d'empreintes, puis celle de l'écran avec le levier. Finissez par déconnecter les deux câbles coaxiaux avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 12

Etape 12 Extraire le dock de charge

Dévissez la seule vis cruciforme avec le tournevis, puis soulevez le dock avec le spudger pour l'extraire.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 13

Etape 13 Enlever le lecteur d'empreintes

Reprenez le tournevis cruciforme pour dévisser les 2 vis du lecteur d'empreintes avant de le retirer avec la pincette.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 14

Etape 14 Préparer la carte-mère

Déconnectez les deux câbles coaxiaux de la carte-mère avec la pincette, puis la nappe des boutons power et volume ainsi que celle de l'écran avec le spudger.
Outils
Levier Nylon
Pince Brucelles
Etape 15

Etape 15 Ôtez la carte-mère

Retirez la seule vis de la carte-mère avec le tournevis cruciforme, puis soulevez-la avec le levier en nylon pour la sortir du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 16

Etape 16 Préparer les sticker de batterie

Voici comment remettre votre batterie dans le nouveau bloc écran.

Coupez les stickers universels à la bonne taille, puis séparez-les.

Retirez la protection bleue des stickers avant de les positionner sur la batterie.
Pièces
Stickers de batterie Universels pour smartphone 2.90€
Etape 17

Etape 17 Préparer la batterie Bis

Sur la partie noire qui dépasse, retirez la protection avant de les rabattre sur la batterie. Il ne vous reste plus qu'à retirer la protection avant d'insérer la batterie dans le châssis.

Conseils pour le remontage

Vous pouvez reprendre le tutoriel en sens inverse afin de remonter votre téléphone dans le nouveau bloc écran.

Nettoyez bien la vitre arrière et le châssis de tout résidu de colle ou d'adhésif. Appliquez un filet de colle sur le pourtour du châssis avant d'y déposer la vitre arrière.

Laissez sécher sous presse (avec des pinces ou sous des livres) pendant 1 heure, puis nettoyez les résidus de colle qui dépassent sur le tour de la vitre avec nos lingettes.
Outils
Colle
Levier Nylon
