Démontage complet sur Galaxy Note 10 Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 13/20

Temps estimé 45 min

Difficulté 3/5 (Moyen)

Diagnostic

L'écouteur de l'oreille ne fonctionne plus.

L'une des caméras ne fonctionne plus.

Découverte de l'ensemble des composants du Samsung Galaxy Note 10 Lite.

Venez découvrir ce qui se cache dans les entrailles de votre Samsung Galaxy Note 10 Lite, ou tout simplement suivre ce tutoriel pour changer une des pièces comme l'écouteur de l'oreille, la caméra, ...

Pièces nécessaires

Décapeur thermique petit modèle

14.90 €

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé

5.90 €

Photos Vidéo

Avant de commencer

Si cela vous est possible, commencez par taper *#06# sur votre téléphone pour avoir le numéro IMEI de celui-ci. Pour connaître votre modèle et avoir les bonnes pièces détachées compatibles, il suffit de vous rendre sur la page d'accueil de notre site et de rentrer votre numéro IMEI dans la rubrique associée.

Etape 1

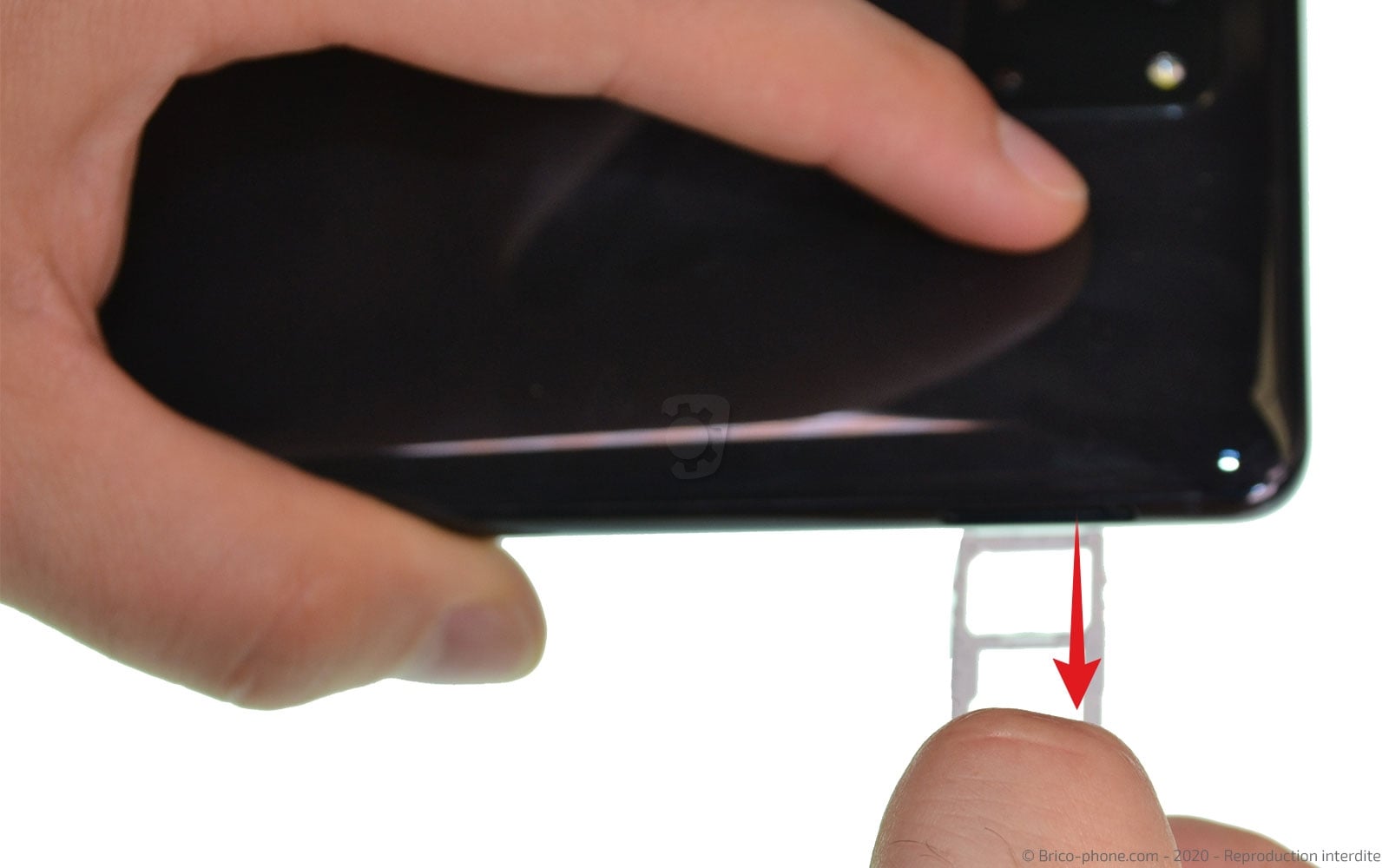

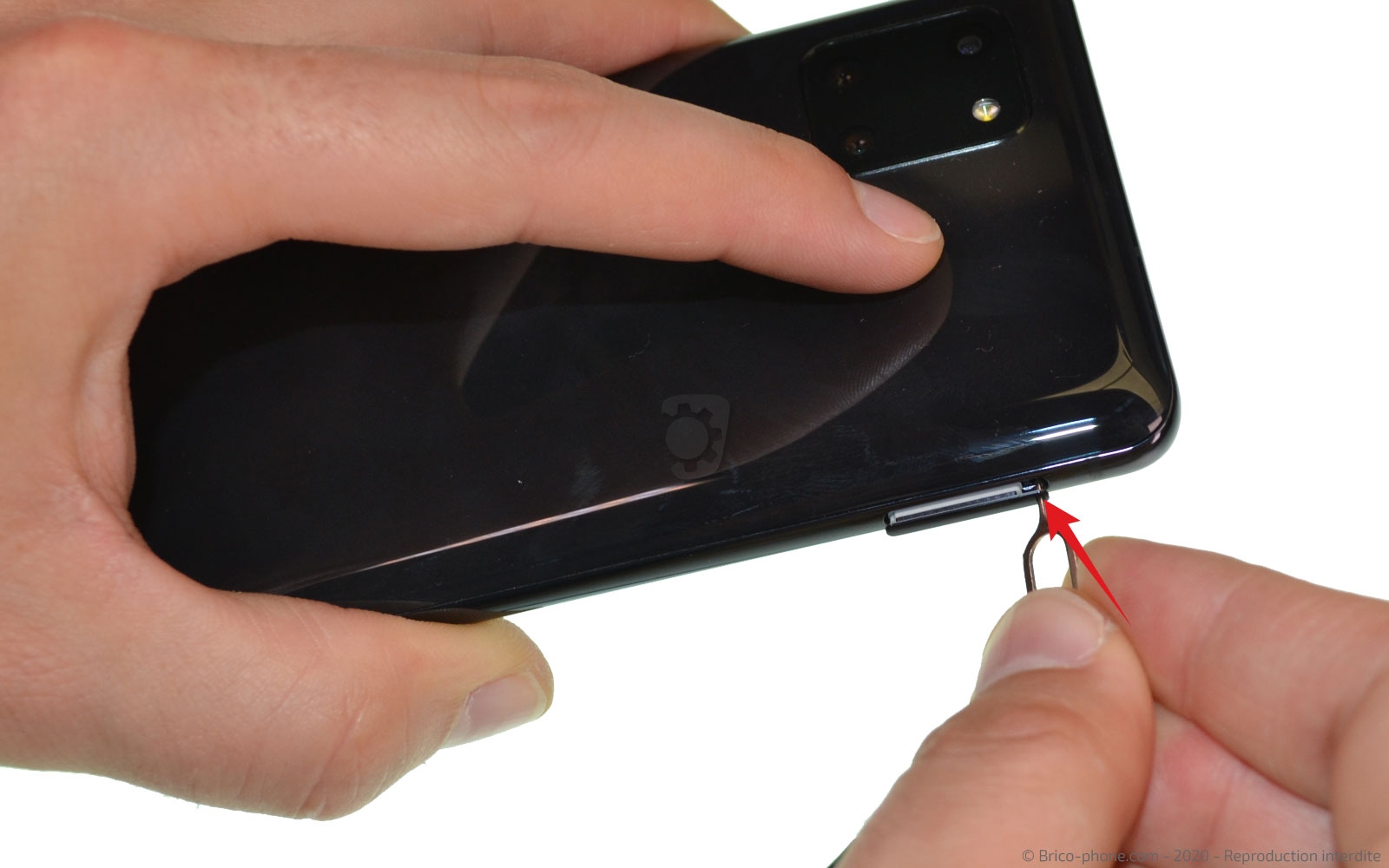

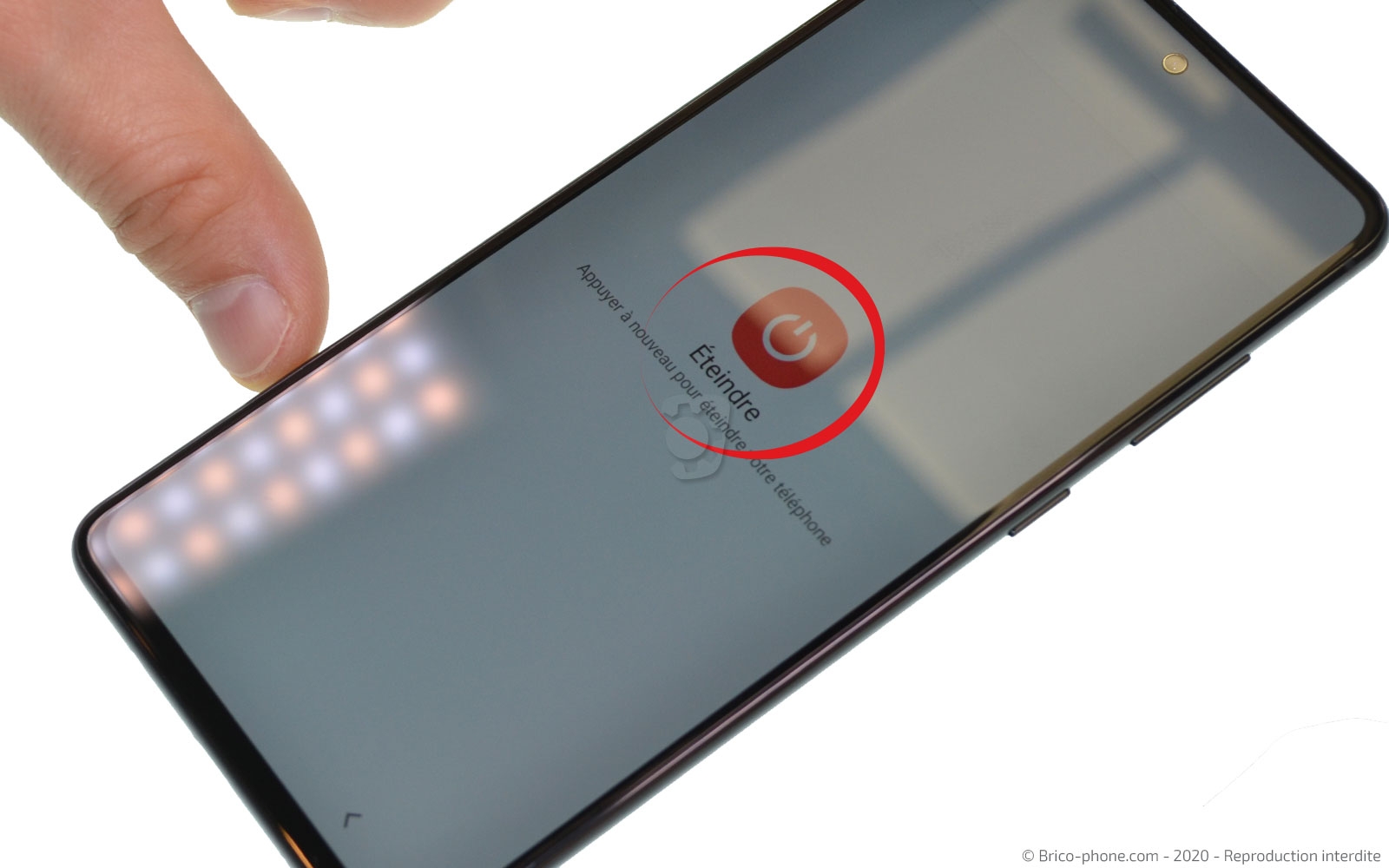

Etape 1 Eteindre le téléphone et retirer le tiroir sim

Pour travailler en toute sécurité, il est important d'éteindre votre téléphone. Maintenez le bouton power enfoncé, puis appuyez sur le bouton "éteindre". Une fois le smartphone éteint, éjectez le tiroir sim à l'aide de l'outil adéquat.

Outils

SIM

Etape 2

Etape 2 Extraire le S Pen

Appuyez sur le bout du S Pen pour l'éjecter du téléphone.

Etape 3

Etape 3 Chauffer la vitre arrière

Pour ouvrir ce modèle, il est nécessaire de chauffer la vitre arrière pour ramollir l'adhésif qui la maintient au châssis.

Vous avez commandé le kit outils avec le coussin ? Prenez ce coussin et mettez-le au micro-onde durant 1 à 2 minutes, puis appliquez-le sur l'arrière du téléphone environ 30 à 40 secondes.

Si vous avez en votre possession un sèche-cheveux ou un décapeur thermique, chauffez la face arrière environ 20 à 30 secondes en prenant garde de ne pas dépasser les 80 degrés pour ne pas endommager les composants internes.

Pièces

Petit coussin chauffant pour décoller les vitres 6.90€

Décapeur thermique petit modèle 14.90€

Etape 4

Etape 4 Créer un point d'insertion

Venez positionner la ventouse sur le bas de la vitre arrière, afin de pouvoir tirer sur son anneau et insérer le médiator en métal troué entre la vitre et le châssis pour créer un interstice.

Insérez les médiators en plastique de part et d'autre de celui en métal avant de le retirer.
Nous utiliserons ceux en plastiques pour éviter d'abîmer la vitre arrière.

Outils

Médiator

Ventouse

Etape 5

Etape 5 Ouvrir le téléphone

Faites le tour du téléphone avec les médiators en plastique afin de séparer la vitre arrière du châssis. Il ne vous reste plus qu'à retirer la face arrière du téléphone.

Outils

Médiator

Etape 6

Etape 6 Ôter le module d'antenne

Pour retirer le module d'antenne, vous devez dévisser les 7 vis cruciformes à l'aide du tournevis du kit outils.

Faites levier avec le spudger pour le sortir du téléphone.

Outils

Tournevis Cruciforme

Levier Nylon

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 7

Etape 7 Déconnecter la batterie

Toujours avec le même ustensile, déconnectez la nappe de la batterie.

Outils

Levier Nylon

Etape 8

Etape 8 Extraire le bloc Haut-Parleur

Passons sur la partie basse du téléphone, avec le tournevis cruciforme, dévissez les 8 vis du bloc haut-parleur.

Vous pouvez le retirer à l'aide de la pincette en métal.

Outils

Tournevis Cruciforme

Pince Brucelles

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 9

Etape 9 Enlever la nappe d'interconnexion

Déconnectez la partie basse de la nappe d'interconnexion qui se trouve sur le connecteur de charge, puis la partie haute sur la carte-mère, afin de l'enlever.

Outils

Levier Nylon

Etape 10

Etape 10 Décoller la batterie

La batterie est maintenue au châssis par un adhésif qui se trouve sous celle-ci. Il n'est pas possible d'y accéder. Nous allons utiliser un liquide qui permet de dissoudre l'adhésif, il se nomme "iRemover".

Placez la carte fine transparente entre le châssis et la batterie afin d'y déposer le liquide pour que celui-ci coule sous la batterie. Faites-le à droite et en bas de la batterie.

Positionnez la ventouse sur l'écran pour que le liquide se disperse sous la batterie. Laissez agir environ 40 minutes.

Par la suite, positionnez la ventouse sur la batterie. Tout en tirant sur l'anneau de celle-ci, faites levier sur la droite de la batterie avec le médiator en métal.

La batterie est enfin sortie du châssis.

Outils

Carte PVC

Médiator

Ventouse

Pièces

Liquide iRemover 3.90€

Etape 11

Etape 11 Nettoyer le châssis

N'hésitez pas à nettoyer le surplus de liquide dans le châssis à l'aide d'une lingette en microfibre.

Pièces

Paquet de 100 lingettes en microfibre 21x21cm 14.90€

Etape 12

Etape 12 Préparer le connecteur de charge

Il reste quelques connectiques sur le dock. Commencez par déconnecter le lecteur d'empreintes, puis l'écran avec le levier.

Finissez par les deux câbles coaxiaux que vous déconnecterez avec la pincette.

Outils

Levier Nylon

Pince Brucelles

Etape 13

Etape 13 Extraire le dock de charge

Avant de pouvoir enlever le dock de charge, dévissez la vis avec le tournevis cruciforme puis soulevez-le avec le psudger.

Outils

Tournevis Cruciforme

Levier Nylon

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 14

Etape 14 Enlever le lecteur d'empreintes

Retirez les 2 vis cruciformes avec le tournevis adéquat qui maintiennent le lecteur d'empreintes en place, puis ôtez-le avec la pincette.

Outils

Tournevis Cruciforme

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 15

Etape 15 Préparer la carte-mère

Avant de pouvoir retirer la carte-mère, il est nécessaire de déconnecter tout ce qui s'y trouve.

Avec la pincette, déconnectez les 2 câbles coaxiaux, puis avec le levier, déconnectez la nappe power/volume et celle de l'écran.

Outils

Levier Nylon

Pince Brucelles

Etape 16

Etape 16 Ôtez la carte-mère

Dévissez la seule vis cruciforme avec le tournevis, puis soulevez la carte-mère avec le levier orange afin de l'extraire du téléphone.

Outils

Tournevis Cruciforme

Levier Nylon

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 17

Etape 17 Récupérer le support capteurs

À l'aide de la pincette, retirez le support des capteurs (proximité et luminosité).

Outils

Pince Brucelles

Etape 18

Etape 18 Retirer l'écouteur de l'oreille et le vibreur

Toujours muni de la pincette, décollez la nappe de l'écouteur de l'oreille puis l'écouteur en lui-même.

Enfin, finissez par le vibreur en utilisant toujours avec le même ustensile.

Outils

Pince Brucelles
