Changement du connecteur de charge sur Galaxy A71

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A71
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre téléphone se décharge anormalement vite.

Il n'est pas reconnu par votre ordinateur.

Votre smartphone ne prend plus la charge.

Le connecteur de charge de votre Samsung Galaxy A71 fait des siennes ? Pour vous aider lors de la réparation, Brico-phone vous propose de suivre ce tutoriel photos étape par étape.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Pour connaitre le numéro de modèle de votre smartphone; il vous suffit de composer le *#06# et de recopier le numéro IMEI affiché sur notre page d'accueil. Brico-phone se charge de vous aiguiller concernant votre téléphone et les pièces détachées disponibles.

Pour commencer la réparation, veillez à bien mettre hors tension votre Samsung Galaxy A71 en pressant le bouton Power ou en passant par la barre des notifications.
Etape 1

Etape 1 Retirer le rack Sim

A l'aide de l'outil d'extraction, ôtez le tiroir Sim du téléphone.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Cette étape est la plus délicate et difficile de ce tutoriel car nous devons chauffer les stickers se trouvant sous la vitre arrière de votre Samsung Galaxy A71. Pour cela, deux options sont possibles.

La première étant d'utiliser le coussin chauffant disponible sur notre site en le passant, dans un premier temps au micro-ondes 1 à 2 minutes avant de venir le déposer sur le dos du téléphone 40 secondes.

Vous avez également la possibilité de vous servir d'un décapeur thermique ou alors de votre sèche-cheveux pour chauffer les bords de votre vitre arrière.

Ensuite, disposez la ventouse sur la façade arrière du téléphone, au plus près de la prise de charge.
Insérez le médiator en métal troué entre la vitre arrière et le châssis en tirant la boucle de la ventouse pour laisser apparaitre un espace.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir l'appareil

Pour ne pas abîmer la vitre arrière, remplacez le médiator métallique par ceux en plastique.

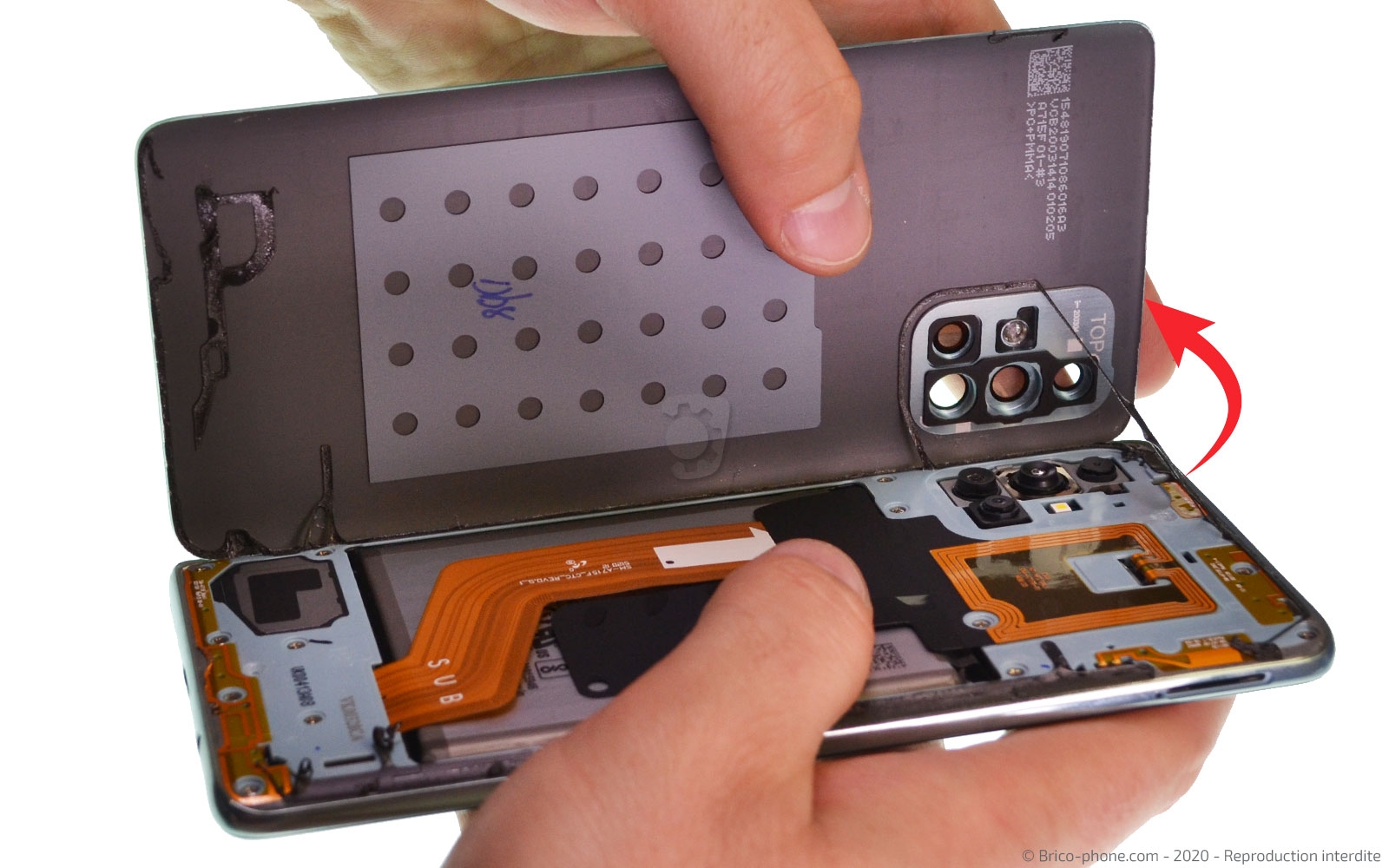

Puis, faites circuler les deux médiators le long de la vitre arrière pour terminer le décollage de cette dernière.

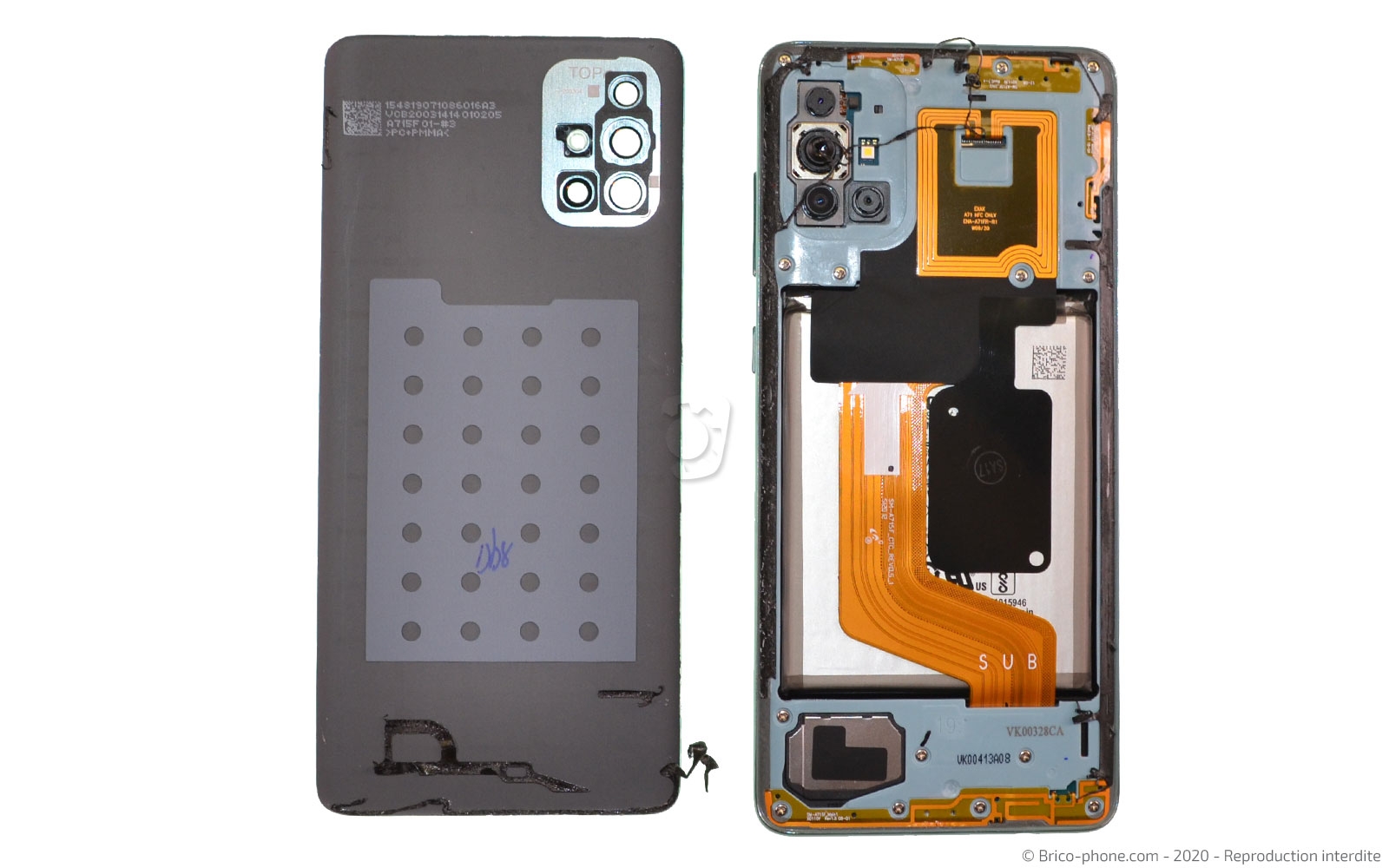

Il ne vous reste qu'à mettre la coque de coté.
Outils
Médiator
Ventouse
Pièces
Vitre arrière pour Samsung Galaxy A71 Bleu Prismatique 34.90€
Etape 4

Etape 4 Ôter la plaquette intermédiaire

Dévissez les 14 vis cruciformes de la plaquette intermédiaire avant de décoller avec le levier en nylon les deux parties fines situées de chaque coté de la batterie.

Ensuite, déclipsez délicatement le reste de la plaquette.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie

Déconnectez la nappe de la batterie pour permettre un travail en toute sécurité.
Outils
Levier Nylon
Etape 6

Etape 6 Libérer le dock

Toujours avec le spudger, déconnectez la connectique du lecteur d'empreintes, celle de l'écran ainsi que celle de la rallonge d'interconnexion.

Ensuite, déclipsez le câble coaxial délicatement avec la pince métallique de votre kit d'outils.
Outils
Levier Nylon
Pince Brucelles
Etape 7

Etape 7 Sortir le connecteur de charge

Toujours avec la spatule, soulevez le connecteur de charge afin de pouvoir le sortir du châssis.
Outils
Levier Nylon

Conseils pour le remontage

Il ne vous reste plus qu'à suivre les étapes dans l'ordre inverse.

Néanmoins, n'oubliez pas de nettoyer la plaquette intermédiaire ainsi que la vitre arrière des résidus éventuels de stickers.

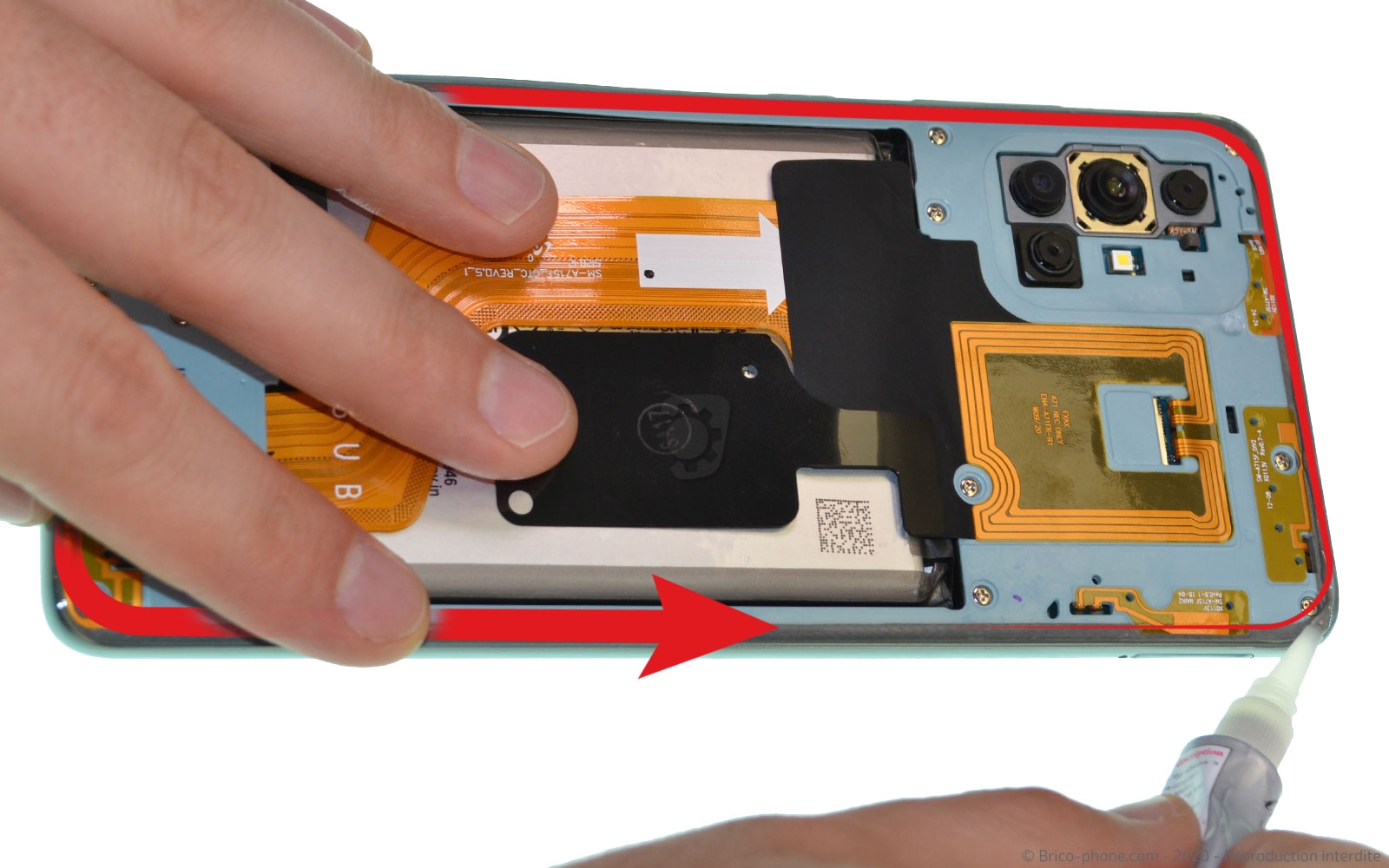

Ensuite, disposez une noisette de colle B-7000 sur toute la longueur du châssis pour permettre une bonne adhérence des deux composants.

Laissez poser votre Samsung Galaxy A71 environ 45 minutes à l'aide de pinces ou alors de livres.
Outils
Colle
Levier Nylon
