Changement du bloc écran sur Galaxy A71

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A71
Réparation
Note de réparabilité 12/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)
Diagnostic

L'écran de votre smartphone est casée, rayée...

L'affichage de votre téléphone présente des traits, tâches...

Votre Samsung ne s'allume plus même connecté à un ordinateur.

Vous avez pris votre courage à deux mains et décidé de changer l'écran endommagé de votre Samsung Galaxy A71 ?

Brico-Phone met à votre disposition ce tutoriel photos détaillé étape par étape, afin de vous permettre de réussir cette réparation.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Dans un premier temps et si cela est possible, composez le *#06# depuis le clavier de votre smartphone.
Un numéro IMEI doit apparaitre qu'il vous faudra recopier directement sur notre page d'accueil.

Une fois que vous êtes certain d'être en possession d'un Samsung Galaxy A71 et d'avoir commandé la bonne pièce détachée, il est temps de procéder à l'extinction de votre appareil.
Etape 1

Etape 1 Retirer le rack Sim

A l'aide de l'outil Sim, sortez le tiroir de la carte.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour accéder à l'intérieur de votre smartphone, nous avons besoin de chauffer la vitre arrière afin de ramollir les tickets de cette dernière.

Vous avez commandé le kit de réparation avec le coussin chauffant ? Dans ce cas, passez le coussin dans votre micro-ondes 1 à 2 minutes avant de venir le déposer sur le dos de votre téléphone.

L'autre possibilité est de chauffer le contour de la façade arrière à l'aide d'un décaper thermique ou de votre propre sèche-cheveux. Faites néanmoins attention à ne pas dépasser les 80°C lors de la chauffe.

Ensuite, placez la ventouse de votre kit d'outils sur le bas de la vitre afin de pouvoir insérer le médiator percé entre cette dernière et le châssis en tirant sur la boucle du produit.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir l'appareil

Glissez les médiats en plastique de chaque coté de leur version métallique et sortez ce dernier du téléphone.

Ensuite, faites le tour de la vitre arrière de votre Samsung Galaxy A71 afin de terminer son décollage.

Outils
Médiator
Ventouse
Etape 4

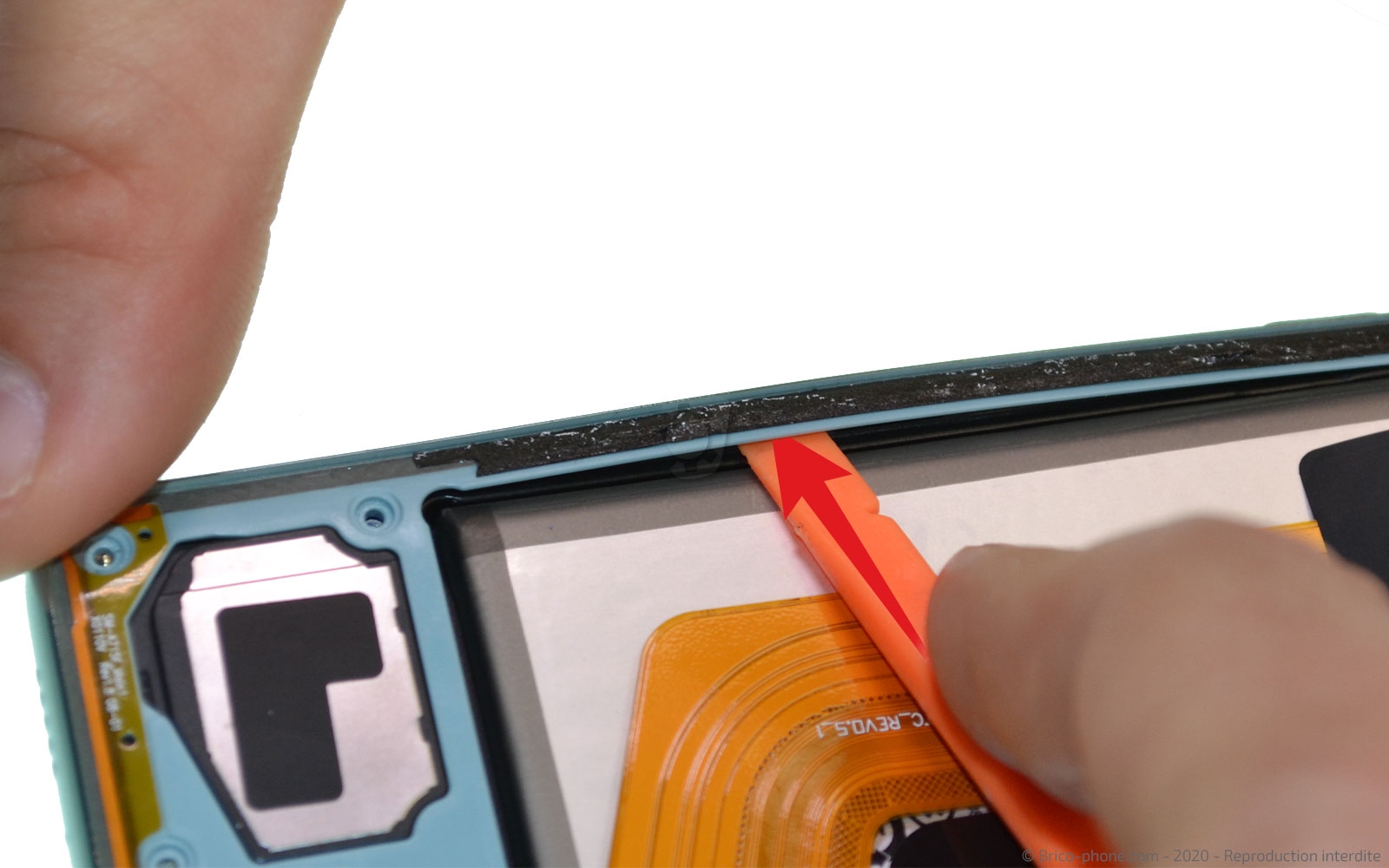

Etape 4 Ôter la plaquette intermédiaire

Munissez-vous du tournevis cruciforme pour extraire les 14 vis de la plaquette intermédiaire.

Ensuite, à l'aide du levier en nylon, décollez délicatement les parties de la plaquette se trouvant de chaque coté de la batterie avant de déclipser l'intégralité du cache en plastique.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie

Déconnectez la nappe de la batterie avec la spatule afin de travailler en toute sécurité.
Outils
Levier Nylon
Etape 6

Etape 6 Récupérer la rallonge d'interconnexion

Toujours avec le même outil, débranchez les nappes de la rallonge d'interconnexion afin de pouvoir par la suite accéder à la batterie.
Outils
Levier Nylon
Etape 7

Etape 7 Utiliser le liquide iRemover

Pour cette étapes, attrapez la carte transparente de votre kit d'outils ainsi que le liquide iRemover.

Placez cette dernière entre la batterie et le châssis afin de faire couler le produit et lui permettre d'aller sous la pièce.
Cette manipulation doit s'effectuer sur la partie droite et celle du bas de la batterie afin d'éviter d'endommager certains composants.

Collez la ventouse dans l'angle inférieur droit de l'écran, de façon à ce que le bloc écran soit incliné lorsque vous le poserez sur votre plan de travail.

Laissez agir le liquide pendant environ 45 minutes. Ce dernier agit comme un dissolvant auprès!ès des tickets de la batterie.
Outils
Carte PVC
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 8

Etape 8 Sortir la batterie

Posez la ventouse sur la batterie pour vous permettre un effet de levier à l'aide du médiator en métal fin. Une fois la batterie suffisamment soulever n'hésitez pas à glisser la carte en PVC sous le composant pour éviter de l'endommager.

Retirez un maximum des adhésifs se trouvant au dos de la batterie avec le spudger.
Outils
Carte PVC
Médiator
Ventouse
Pièces
Batterie d'origine pour Samsung Galaxy A71 36.90€
Etape 9

Etape 9 Enlever le connecteur de charge

Toujours avec le levier en nylon, débranchez les nappes du lecteur d'empreintes et de l'écran.

Ensuite, saisissez la pincette en métal pour détacher le câble coaxial du dock.

Soulevez avec la pastille, le connecteur de charge et retirez-le du bloc écran.
Outils
Levier Nylon
Pince Brucelles
Etape 10

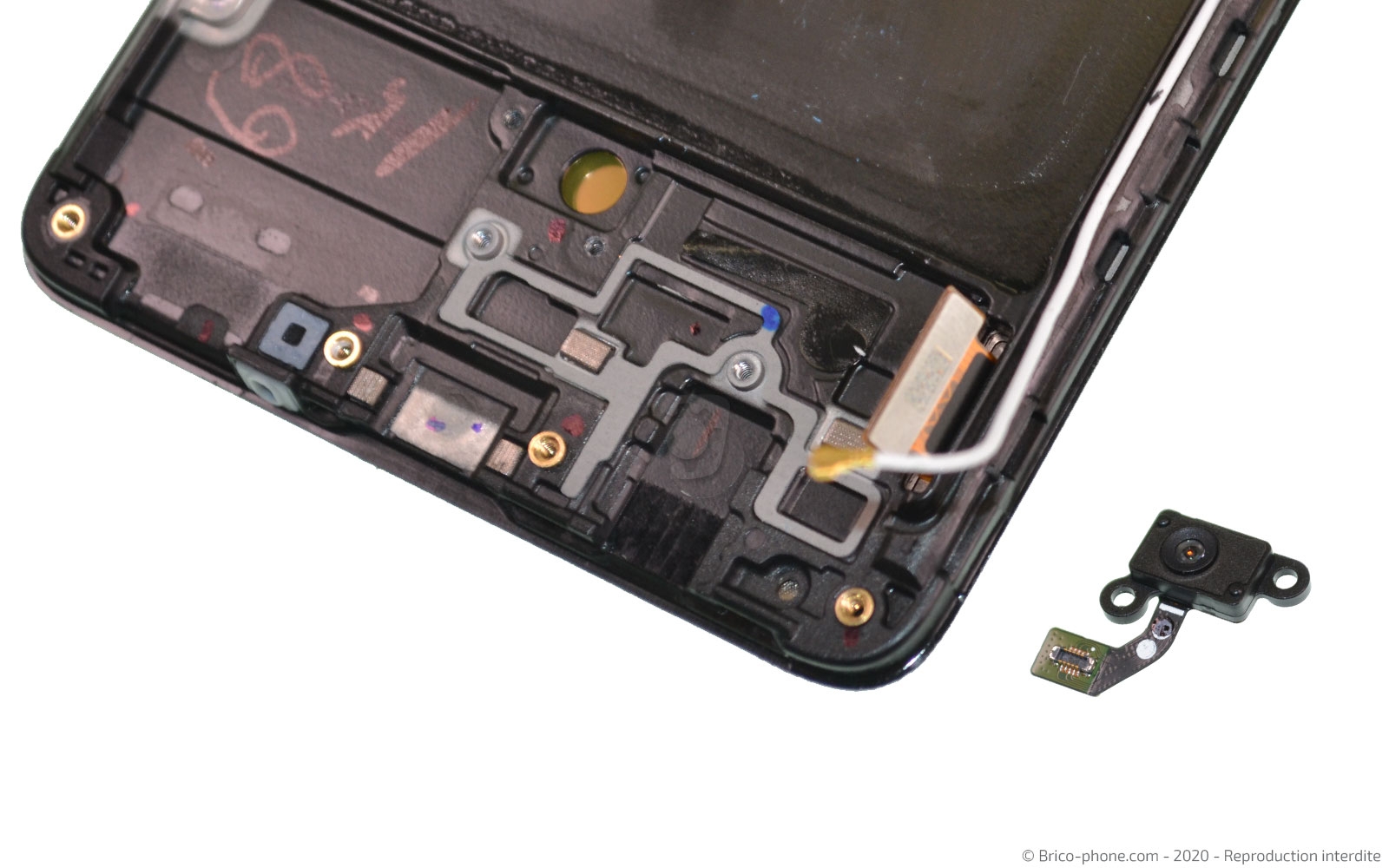

Etape 10 Récupérer le lecteur d'empreintes digitales

A l'aide du tournevis cruciforme, libérez les deux vis entourant le lecteur d'empreintes.
Outils
Tournevis Cruciforme
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 11

Etape 11 Retirer la carte mère

Sur la carte mère, déconnectez le câble coaxial et dévissez la vis placée au centre.

Soulevez ensuite, la carte mère vers le haut pour la sortir du bloc écran.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 12

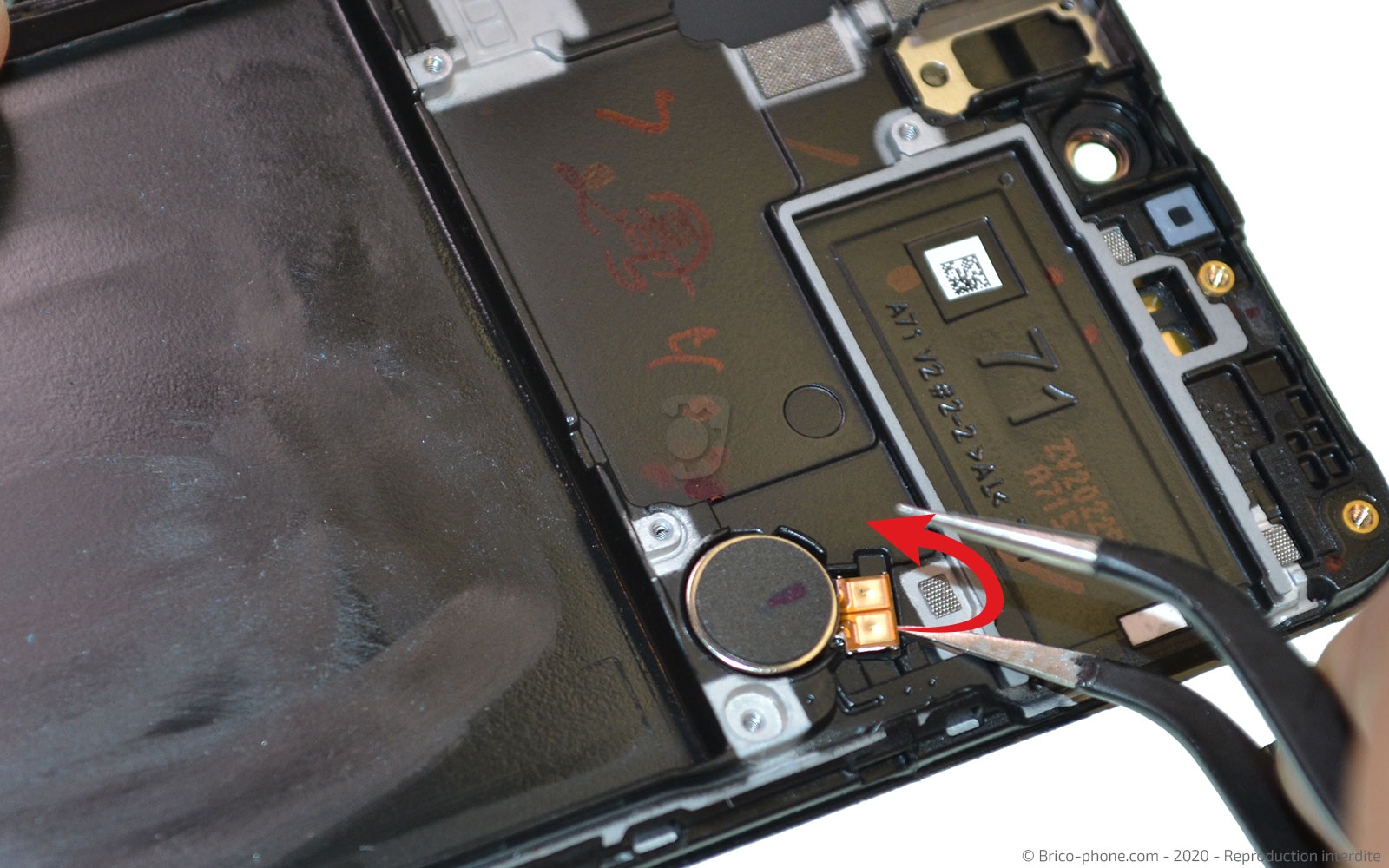

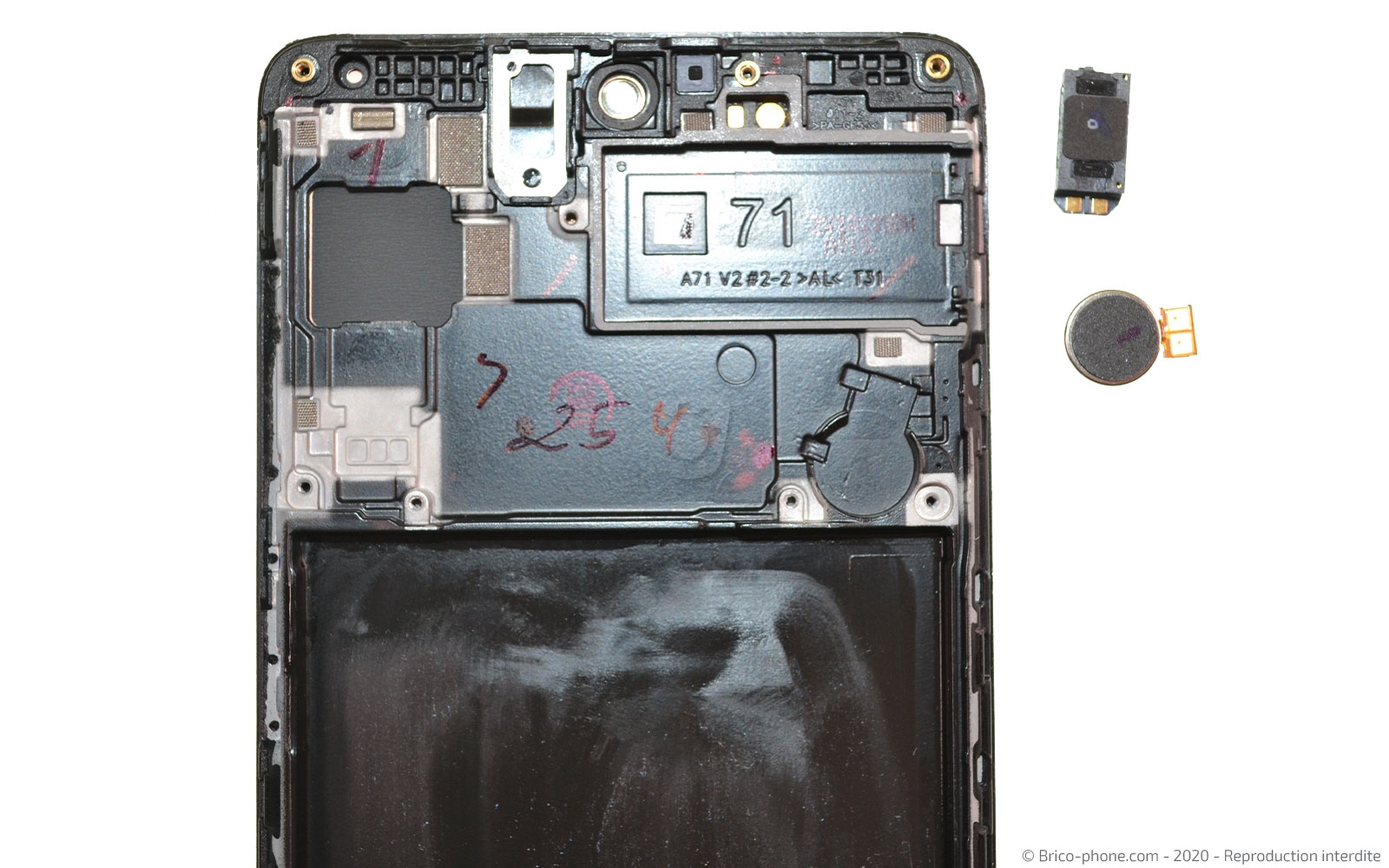

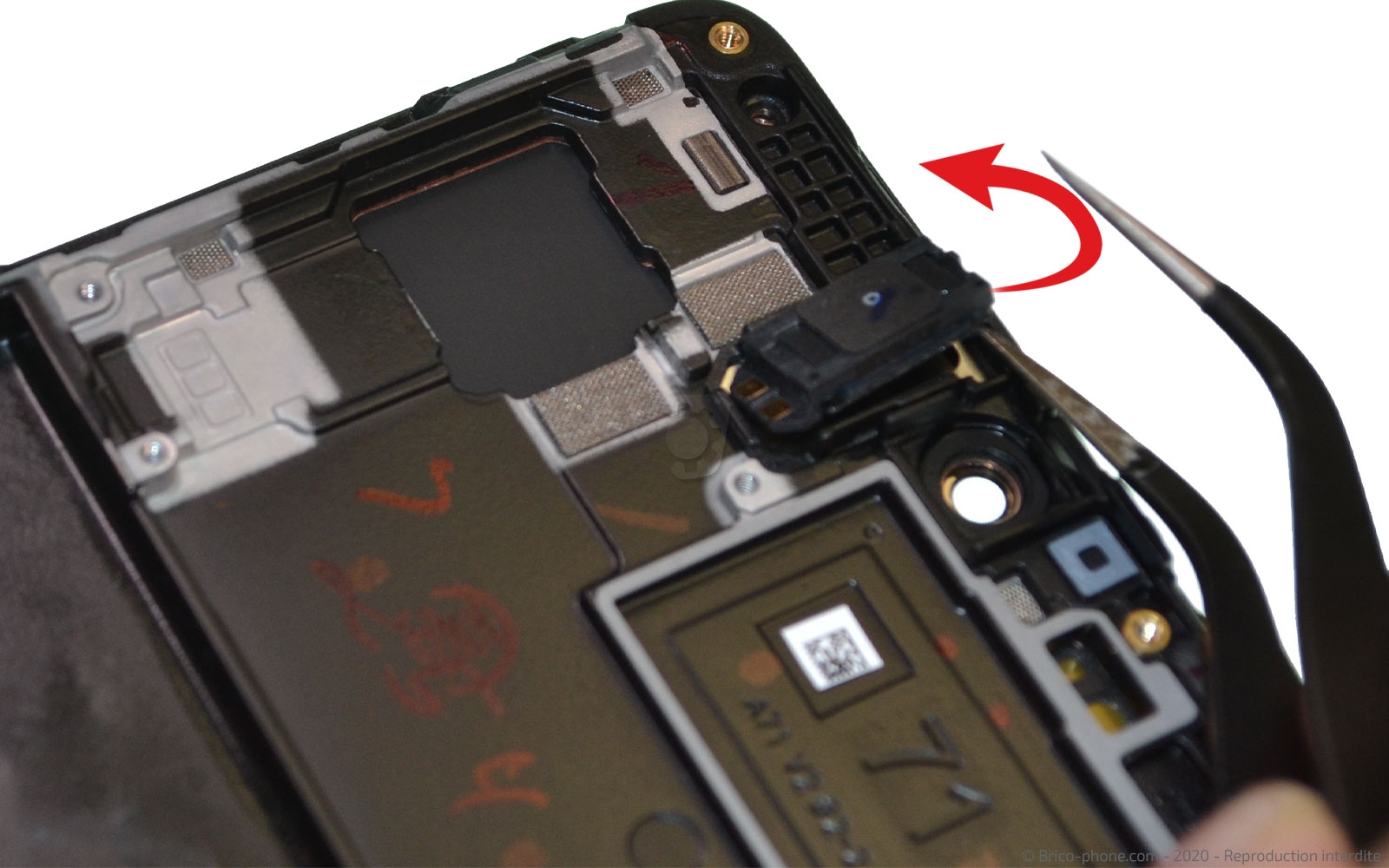

Etape 12 Ôter le vibreur et l'écouteur de l'oreille

A l'aide de la pincette, décollez le haut-parleur de l'oreille ainsi que le vibreur.
Outils
Pince Brucelles
Etape 13

Etape 13 Nettoyer et préparer

A l'aide du levier en nylon, nettoyez des résidus de colle, le dos de la batterie de votre Samsung Galaxy A71 afin de permettre une meilleure adhérence lors du remontage.

Ensuite, faites de même avec les restes de stickers présents sur la vitre arrière de votre smartphone.

N'oubliez pas de retirer les stickers de protection du nouveau bloc écran avant de commencer à remonter les éléments mis de coté, en suivant les étapes précédentes dans l'ordre inverse.

Outils
Levier Nylon
Pince Brucelles
Etape 14

Etape 14 Positionner les stickers de batterie

Vous arrivez à l'étape du recollage de la batterie dans le nouveau bloc écran ?

Munissez-vous d'une paire de ciseaux pour découper les stickers universels après avoir mesurer la longueur de la batterie.
Attention, vous ne devez pas prendre en compte la partie noire de l'adhésifs lors du calcul car cette dernière doit être repliée sur le composant.

Une fois les stickers séparés, retirez la protection supérieure bleue et placez l'adhésif au dos de la batterie en laissant dépasser le morceau noir.
Etape 15

Etape 15 Placer la batterie dans le nouveau bloc écran

Retirez de nouveaux les petites protections bleues afin de pouvoir replier les languettes noires sur la batterie.
Elles vous permettrons, si besoin, de retirer la batterie plus facilement lors d'une éventuelle nouvelle réparation.

Enfin, positionnez la batterie dans l'emplacement adéquat du nouveau bloc écran.

Conseils pour le remontage

Pour terminer le remontage, repositionnez le haut-parleur externe et la plaquette intermédiaire.

Ensuite, nous vous conseillons de nettoyer les restes de stickers encore présents sur la plaquette intermédiaire.

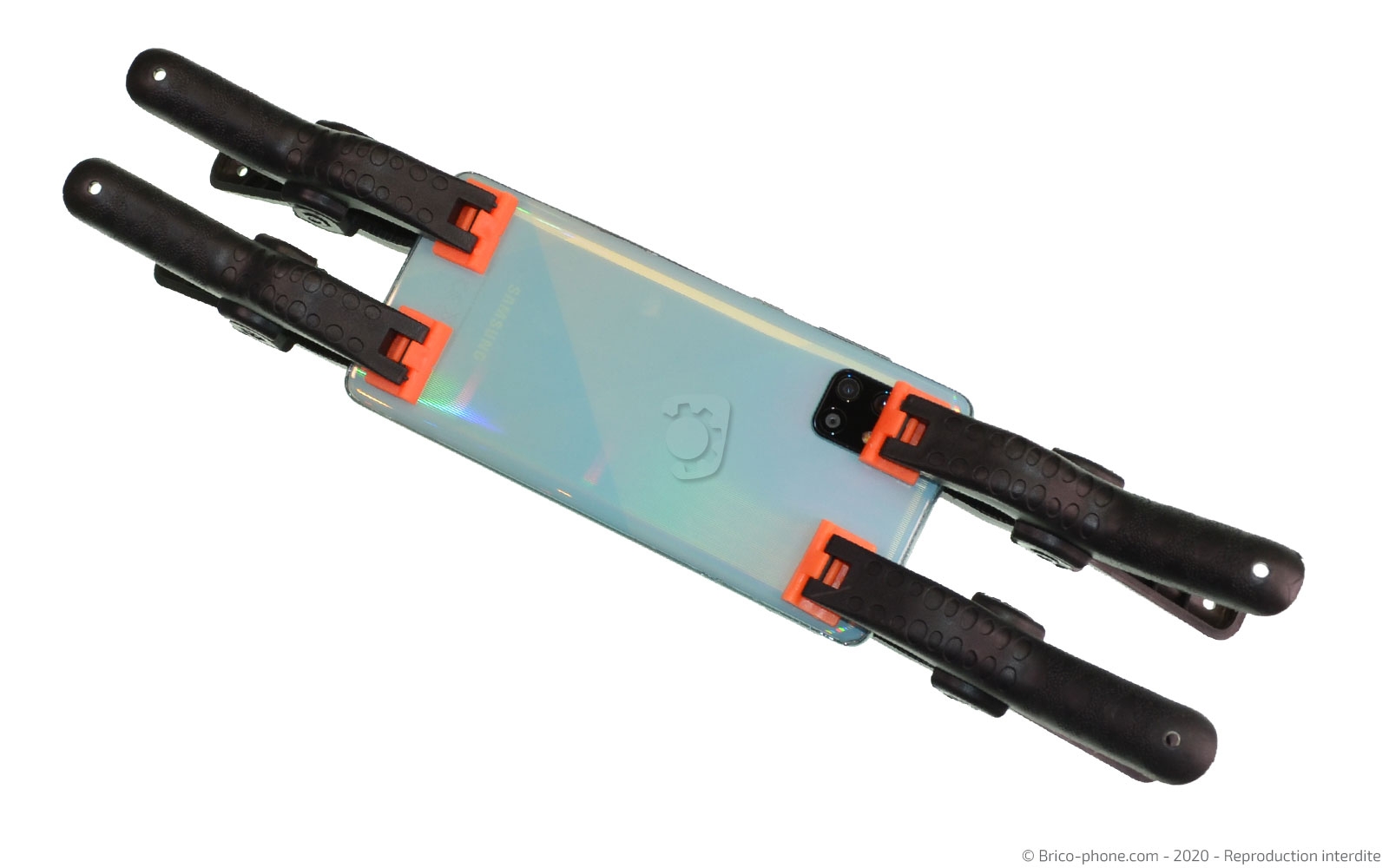

Puis, ajoutez un filet de colle B-7000 sur tout le contour de la vitre arrière de votre Samsung Galaxy A71 avant de le laisser poser sous presse environ 45 minutes.
Pour cette étape, utilisez des pinces mais des livres telles que des encyclopédies ou dictionnaires feront tout à fait l'affaire.
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€
