Démontage complet sur Galaxy A71

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 13/20

Temps estimé 60 min

Difficulté 3.5/5 (Difficile)

Vous rencontrez des difficultés avec l'une des pièces de votre smartphone et il est temps de la remplacer ? Ce guide de démontage vous explique comment procéder au remplacement du composant endommagé grâce à ses étapes détaillées en images.

Ce guide est également fait pour vous qui êtes simplement curieux de connaître tous les composants de votre Samsung Galaxy A71.

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Décapeur thermique petit modèle

14.90 €

Photos Vidéo

Avant de commencer

Etes-vous certain d'être en possession du Samsung Galaxy A71 ? Pour en avoir la certitude, composez le *#06# et recopiez le numéro IMEI qui s'affiche sur votre écran, dans la rubrique dédiée sur la page d'accueil de Brico-phone.
Le site vous dirigera vers les pièces détachées correspondantes à votre smartphone.

Swipez la barre de notifications vers le bas afin d'éteindre votre téléphone ou pressez le bouton Power pour laisser apparaitre le menu "éteindre".

Etape 1

Etape 1 Retirer le rack Sim

Sortez le tiroir Sim de son emplacement.

Outils

SIM

Etape 2

Etape 2 Chauffer la vitre arrière

Cette étape consiste à ramollir les stickers afin de pouvoir ouvrir votre Samsung A71. Pour ce faire, nous aurons besoin d'un coussin chauffant ou alors d'un décapeur thermique .

Déposez le coussin chauffant sur la vitre arrière de votre téléphone environ 40 secondes après l'avoir passé au micro-ondes 1 à 2 minutes.

Autrement, chauffez le contour de la façade arrière avec le décapeur ou alors votre sèche-cheveux sans dépasser les 80°C.

Dans un second temps, placez la ventouse sur le bas du téléphone afin de pouvoir insérer le médiator en métal troué entre le châssis et la vitre arrière.

Outils

Médiator

Ventouse

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 3

Etape 3 Ouvrir l'appareil

Remplacez le médiator en métal par ceux en plastique afin de ne pas abîmer la peinture de la coque lorsque vous ferez le tour de cette dernière pour terminer le décollage de la vitre arrière.

Outils

Médiator

Ventouse

Pièces

Vitre arrière pour Samsung Galaxy A71 Bleu Prismatique 34.90€

Etape 4

Etape 4 Ôter la plaquette intermédiaire

A l'aide du tournevis cruciforme, retirez les 14 vis de la plaquette intermédiaire.

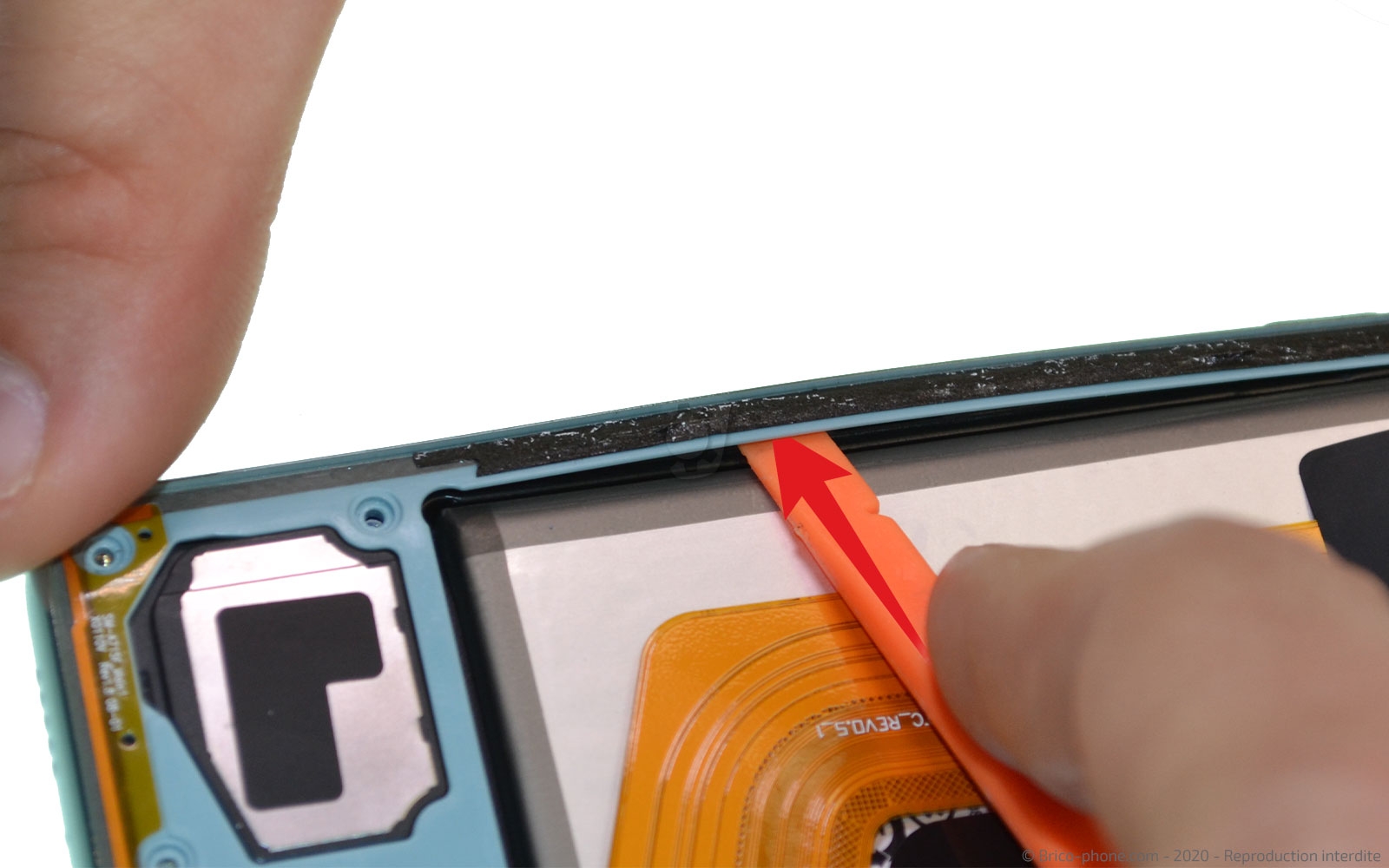

Décollez délicatement les cotés du cache se trouvant de chaque coté de la batterie.

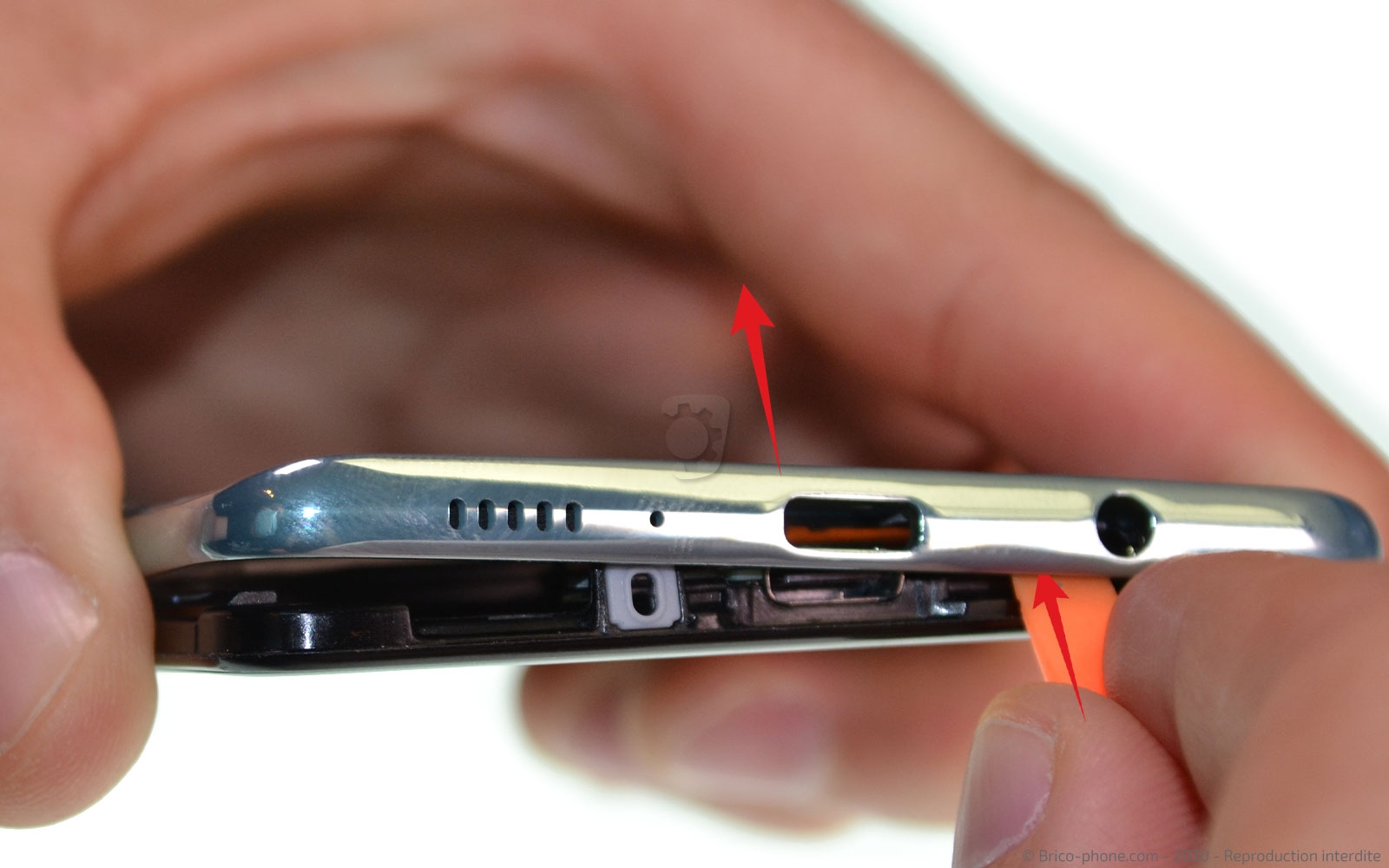

Ensuite toujours avec le même ustensile, déclipsez le reste de la plaquette intermédiaire.
Enfin, vous pouvez mettre de coté le cache en plastique.

Outils

Tournevis Cruciforme

Levier Nylon

Etape 5

Etape 5 Déconnecter la batterie

Gardez le spudger en main pour déconnecter la nappe de la batterie.

Outils

Levier Nylon

Etape 6

Etape 6 Récupérer la rallonge d'interconnexion

Continuons par débrancher les extrémités de la rallonge d'interconnexion.

Outils

Levier Nylon

Etape 7

Etape 7 Utiliser le liquide iRemover

Pour plus de facilité, nous vous conseillons de vous servir du liquide iRemover qui va agir comme un dissolvant auprès des stickers de la batterie.

Pour l'utiliser, installez la carte fine transparente entre la batterie et le châssis afin de faire couler le liquide dessus jusque sous le composant. Réitérez cette manipulation, sur le bas de la batterie.

Laissons agir le produit environ 4 minutes en collant la ventouse sous l'écran pour que le téléphone soit incliné.

Outils

Carte PVC

Ventouse

Pièces

Liquide iRemover 3.90€

Etape 8

Etape 8 Sortir la batterie

Reprenez la ventouse pour venir la poser sur la batterie. Elle va vous aider à sortir le composant du bloc écran.
Tirez sur sa boucle en faisant levier avec le médiator en métal fin que vous aurez au préalable glisser entre le châssis et la batterie.

Ensuite, vous pouvez essuyer le surplus de liquide se trouvant sur le châssis ainsi qu'au dos de la batterie.

Outils

Carte PVC

Médiator

Ventouse

Pièces

Batterie d'origine pour Samsung Galaxy A71 36.90€

Etape 9

Etape 9 Enlever le connecteur de charge

Déconnectez la nappe du lecteur d'empreintes, celle de l'écran ainsi que le câble coaxial.

Il ne vous reste plus qu'à sortir le connecteur de charge du bloc écran.

Outils

Levier Nylon

Pince Brucelles

Pièces

Connecteur de charge USB Type-C pour Samsung Galaxy A71 19.90€

Etape 10

Etape 10 Récupérer le lecteur d'empreintes digitales

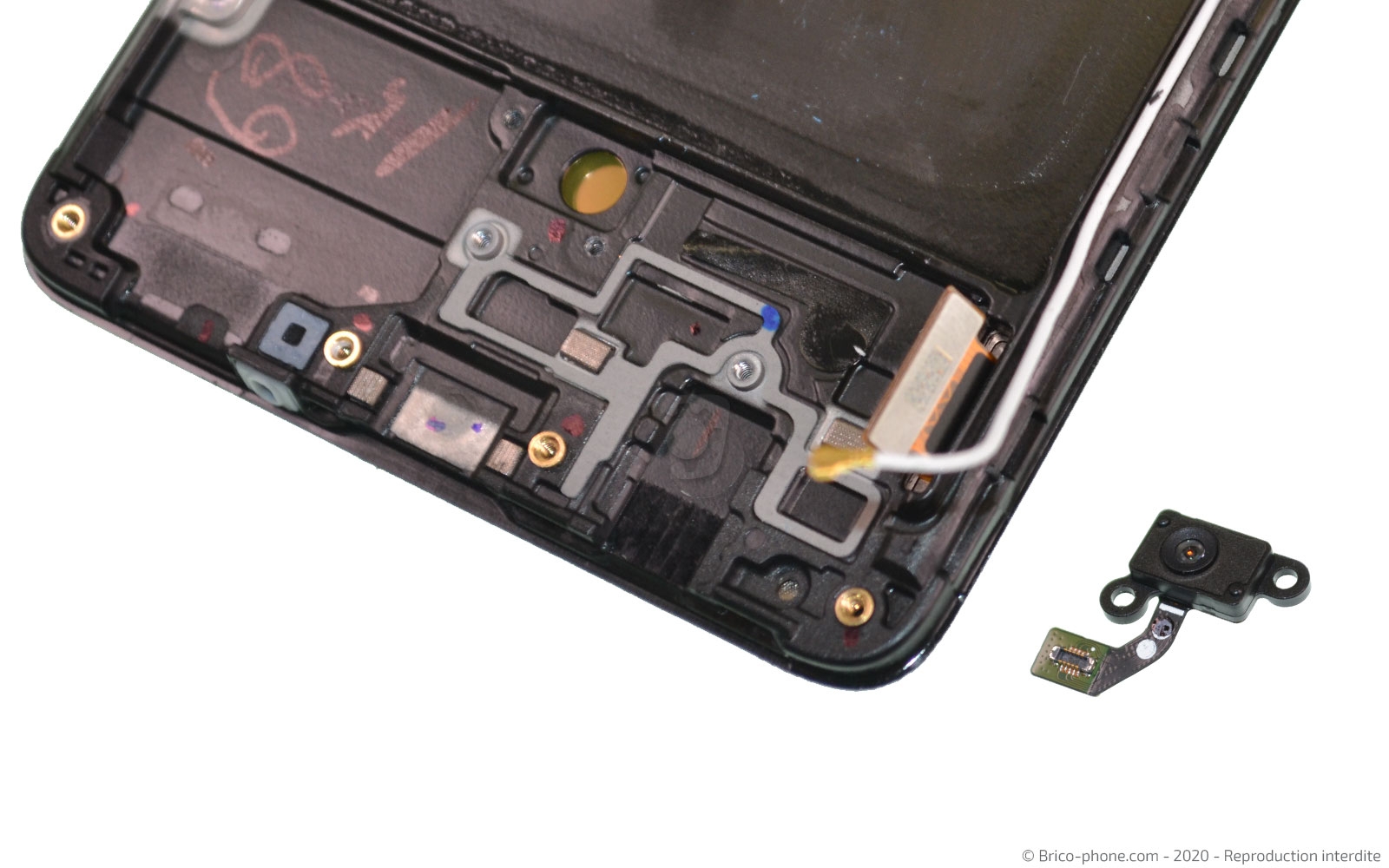

Reprenez le tournevis cruciforme pour extraire les deux vis retenant le lecteur d'empreintes digitales.

Outils

Tournevis Cruciforme

Pièces

Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€

Etape 11

Etape 11 Retirer la carte mère

Sur la partie supérieure de votre smartphone, débranchez la deuxième nappe du câble coaxial puis retirez la vis cruciforme se trouvant au centre de la carte mère afin de pouvoir sortir cette dernière du châssis.

Outils

Tournevis Cruciforme

Levier Nylon

Pince Brucelles

Etape 12

Etape 12 Ôter le vibreur et l'écouteur de l'oreille

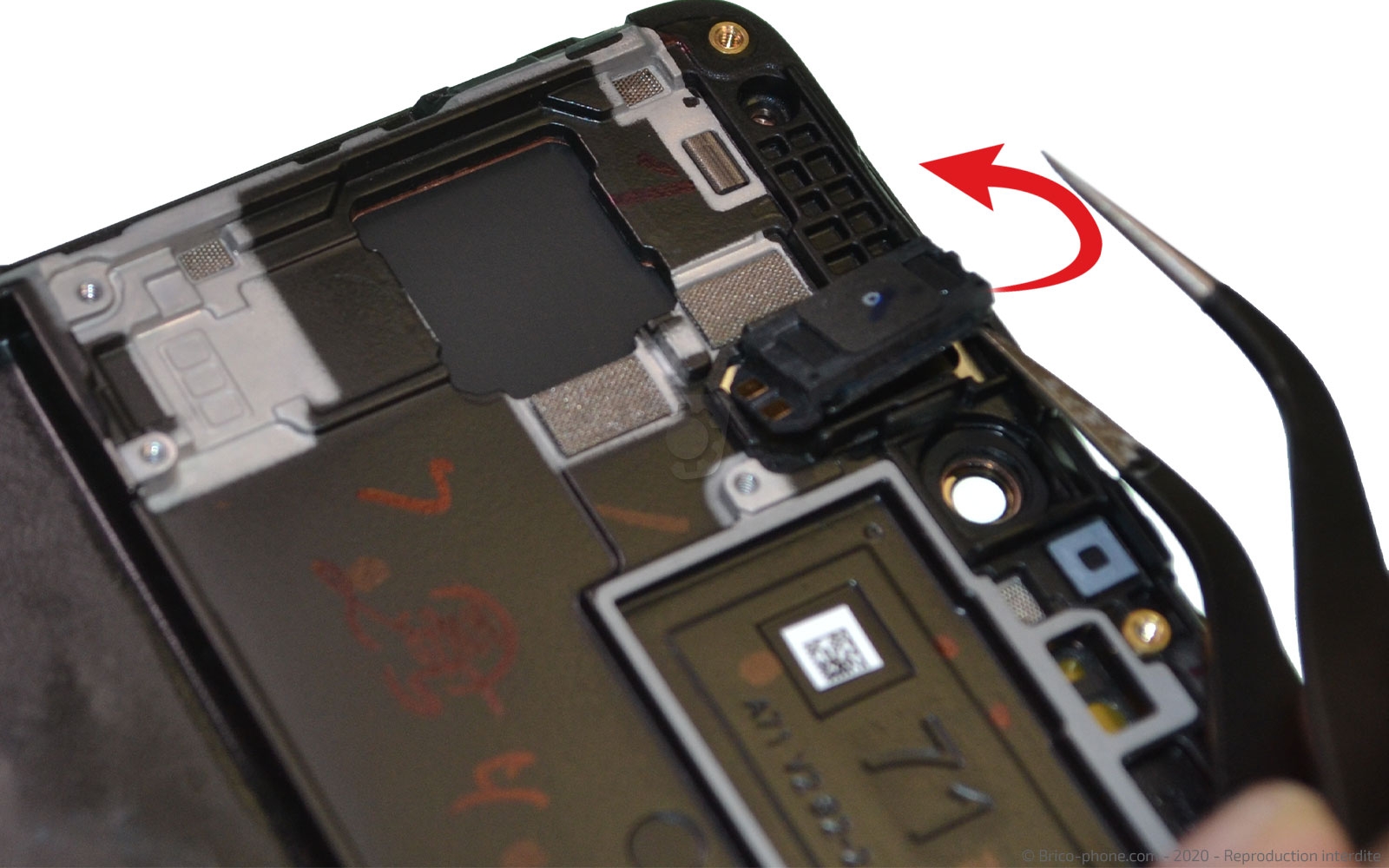

Munissez-vous de la pince métallique afin de la glisser sous le haut-parleur de l'oreille pour le décoller et faire basculer à l'extérieur.

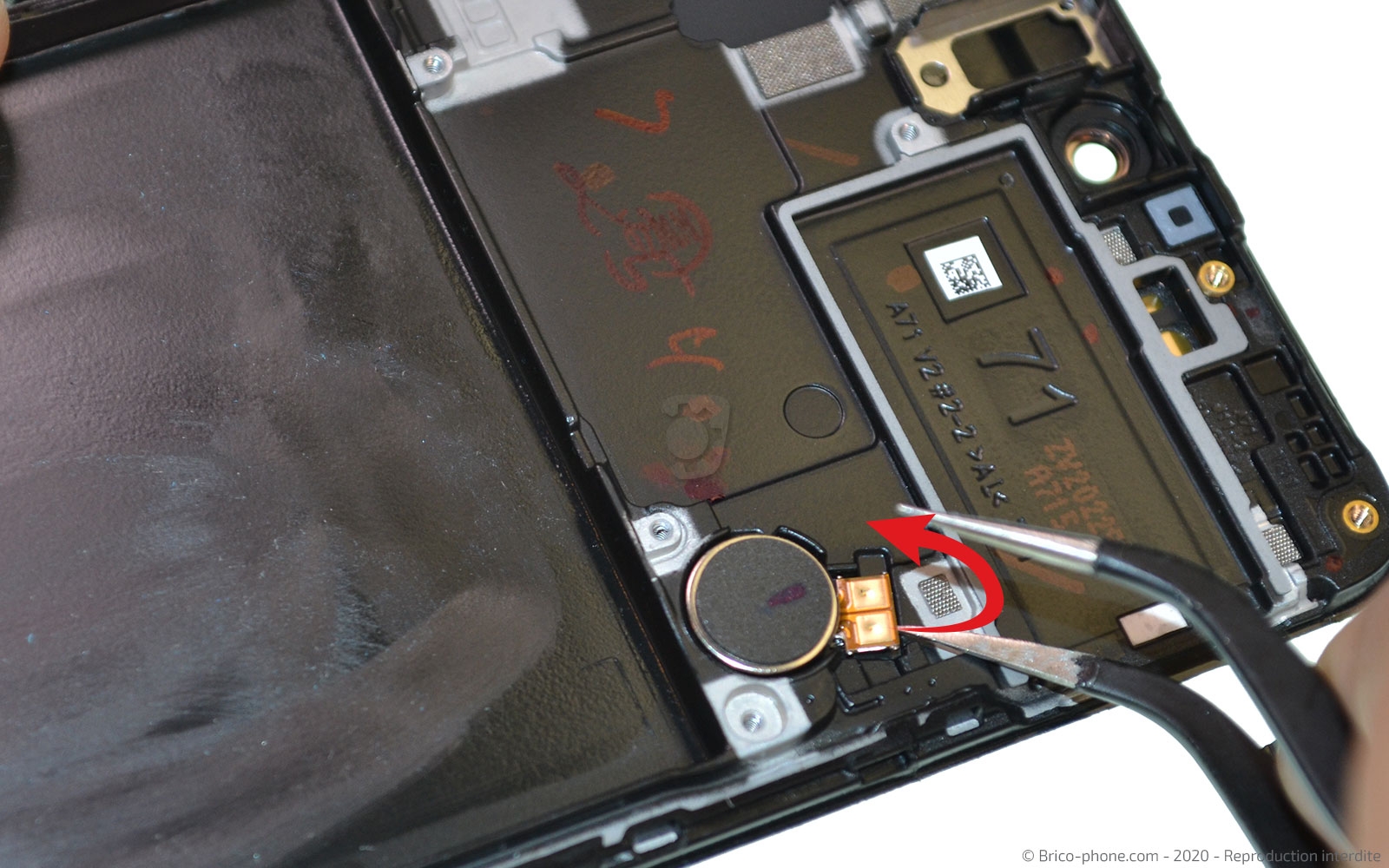

Reproduisez la même manipulation pour le vibreur.

Outils

Pince Brucelles
