Changement du connecteur de charge sur Galaxy A51

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A51
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre téléphone ne prend plus la charge.

Votre ordinateur ne reconnait plus votre appareil.

Vos correspondants ne vous entendent plus.

Suivez ce tutoriel détaillé en images afin de procéder vous même au remplacement du connecteur de charge de votre Samsung Galaxy A51.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Tout d'abord, il est important de vous assurer de la compatibilité de la nouvelle pièce avec le modèle de votre smartphone. Pour cela, composez le *#06# et choisissez parmi l'un des numéros IMEI qui s'affiche à l'écran celui qu'il vous faudra recopier dans la rubrique dédiée sur notre page d'accueil.

Vous venez de recevoir le nouveau composant ? Il est donc temps de préparer un espace de travail propre et dégagé avec tous les outils adéquats à disposition. Mettez hors tension votre Samsung Galaxy A51 en appuyant sur le bouton Power.
Etape 1

Etape 1 Retirer le rack Sim

A l'aide de l'outil d'ouverture, récupérez le tiroir de la carte Sim.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour cette étape, différents produits peuvent être utilisés tels que le coussin chauffant, le décapeur thermique, le tapis chauffant ou encore votre propre sèche-cheveux.

Pour le coussin chauffant, il vous faut le passer au micro-ondes moins de 2 minutes puis le déposer sur la vitre arrière du téléphone environ 40 secondes.

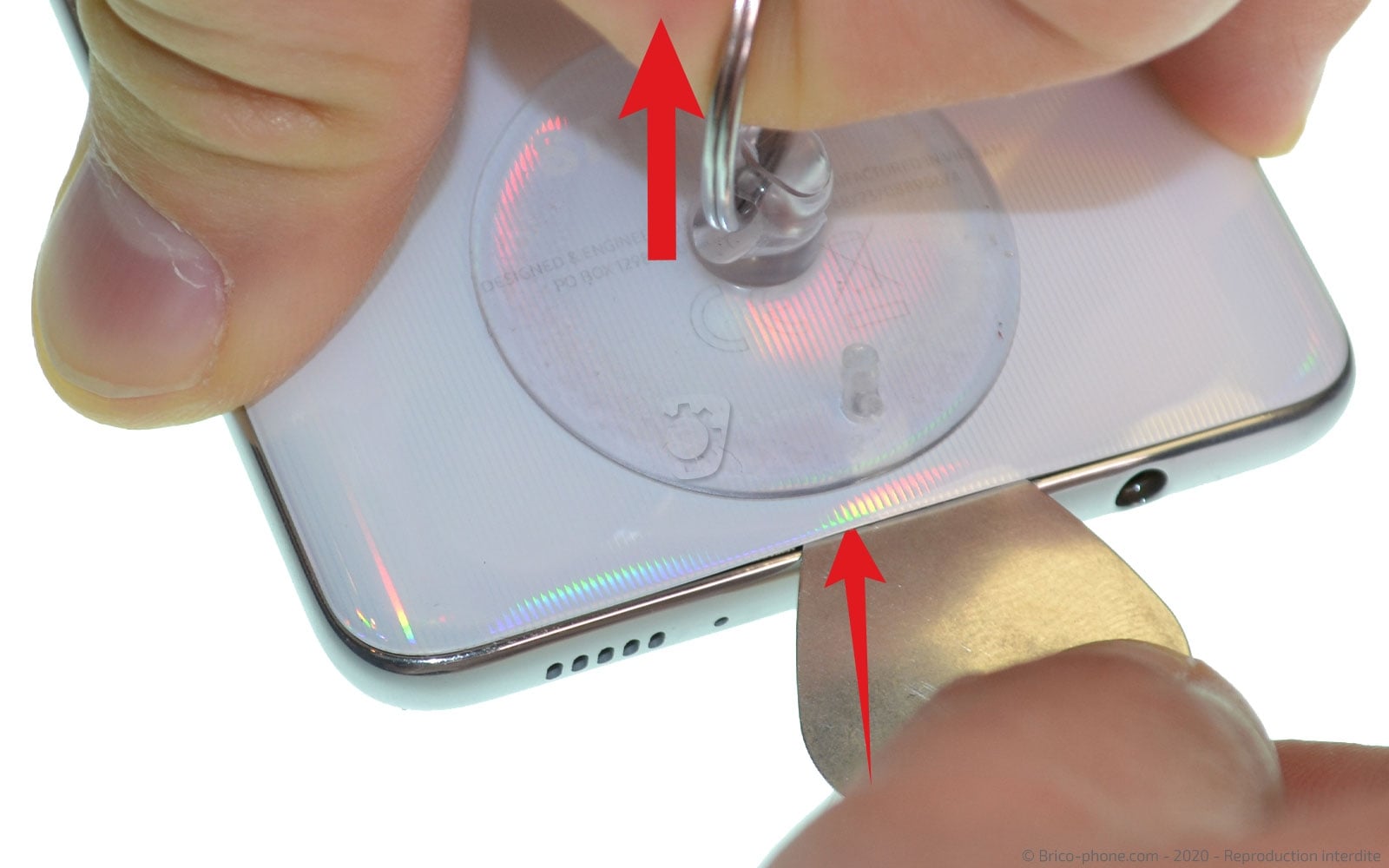

Ensuite, collez la ventouse sur la façade arrière et en tirant l'anneau vous devriez pouvoir insérer le médiator en métal percé dans l'interstice.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le téléphone

Pour éviter d'endommager la peinture de la vitre arrière, glissez les médiators en plastique sous cette dernière afin de pouvoir par la suite sortir la version métallique.

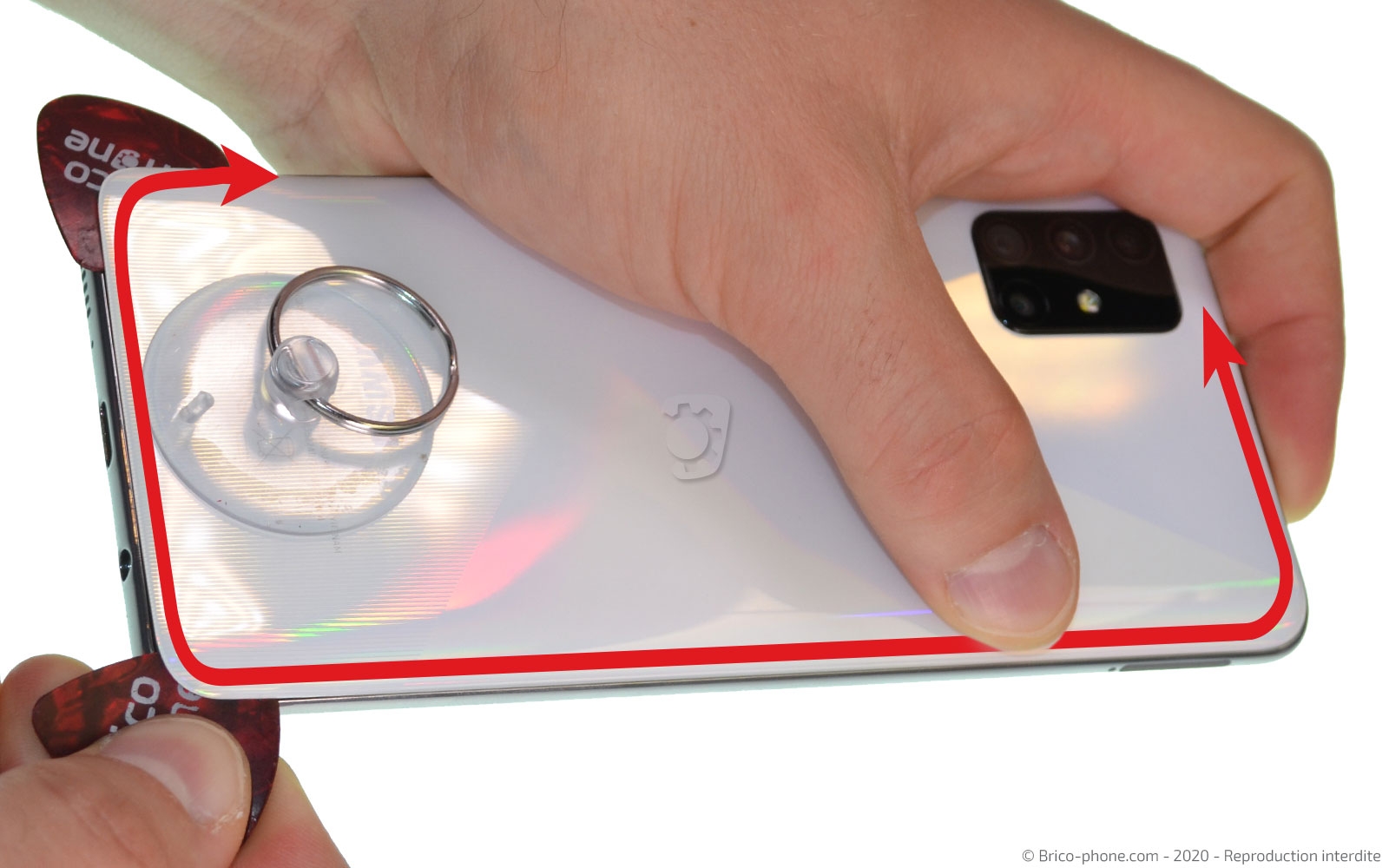

Faites le tour du dos de votre appareil avec les deux médiators rouges afin de terminer le décollage de la vitre arrière.
Outils
Médiator
Ventouse
Pièces
Vitre arrière pour Samsung Galaxy A51 Noir Prismatique 24.90€
Etape 4

Etape 4 Sortir le châssis intermédiaire

Dévissez les 13 vis de la plaquette intermédiaire à l'aide du tournevis adéquat de votre kit d'outils.

Ensuite, décollez avec délicatesse les rebords de la plaquette se trouvant de chaque coté de la batterie puis déclipsez le reste du cache.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter les nappes

Dans un premier temps, déconnectez la nappe de la batterie pour travailler en toute sécurité.

Puis, reproduisez la même manipulation pour la nappe du lecteur d'empreintes, celle de l'écran et de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 6

Etape 6 Libérer le connecteur de charge

Aidez-vous de la pincette en métal pour détacher le câble coaxial et de ce fait, extraire le connecteur de charge du téléphone.
Outils
Levier Nylon
Pince Brucelles

Conseils pour le remontage

Vous pouvez maintenant remplacer le dock endommagé de votre Samsung Galaxy A51 par le nouveau composant.

Pour refermer votre smartphone, suivez les étapes précédentes dans l'ordre décroissant.

Nettoyez le châssis des restes de stickers avant de refermer votre téléphone. Apposez une noisette de colle sur le pourtour du châssis et reposez la vitre arrière dessus.

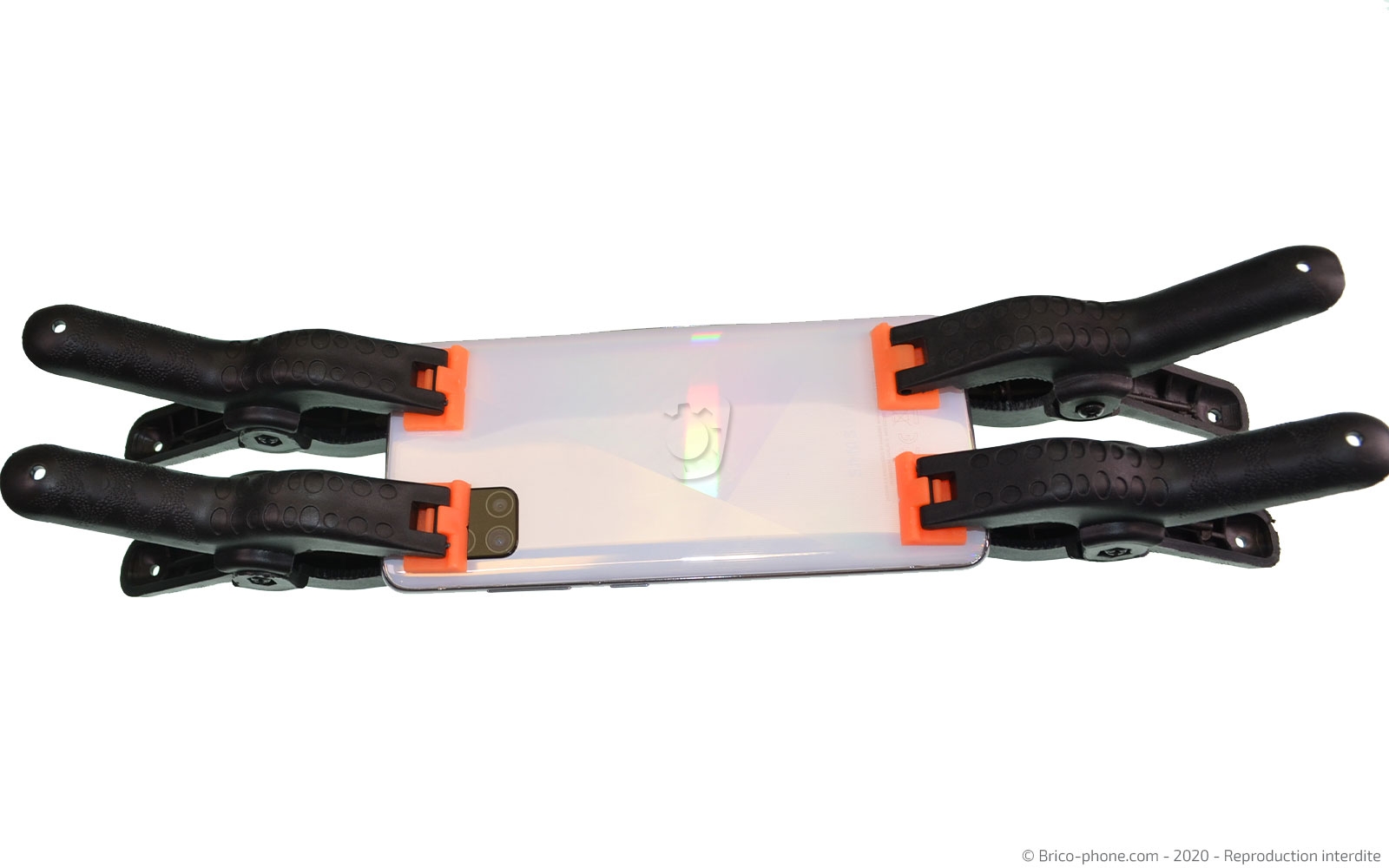

Laissez poser votre téléphone 45 minutes sous presse à l'aide de livres ou de pinces.
Outils
Colle
Pièces
Pince à ressort 6.90€
