Démontage complet sur Galaxy A51

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A51
Réparation
Note de réparabilité 13/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)
Diagnostic

Le haut-parleur externe ne fonctionne plus.

Le téléphone ne vibre plus.

L'écouteur de l'oreille est en panne.

Découvrez l'intégralité des pièces qui composent votre Samsung Galaxy A51 en suivant les différentes étapes de ce démontage complet spécialement conçu pour vous.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Dans un premier temps, il est important de connaitre votre modèle de smartphone.
Pour cela, composez le *#06# depuis le clavier de votre appareil et recopiez le numéro IMEI qui s'affiche sur notre page d'accueil.
Brico-phone s'occupe de vous confirmer votre modèle de smartphone ainsi que les pièces détachées adéquates.

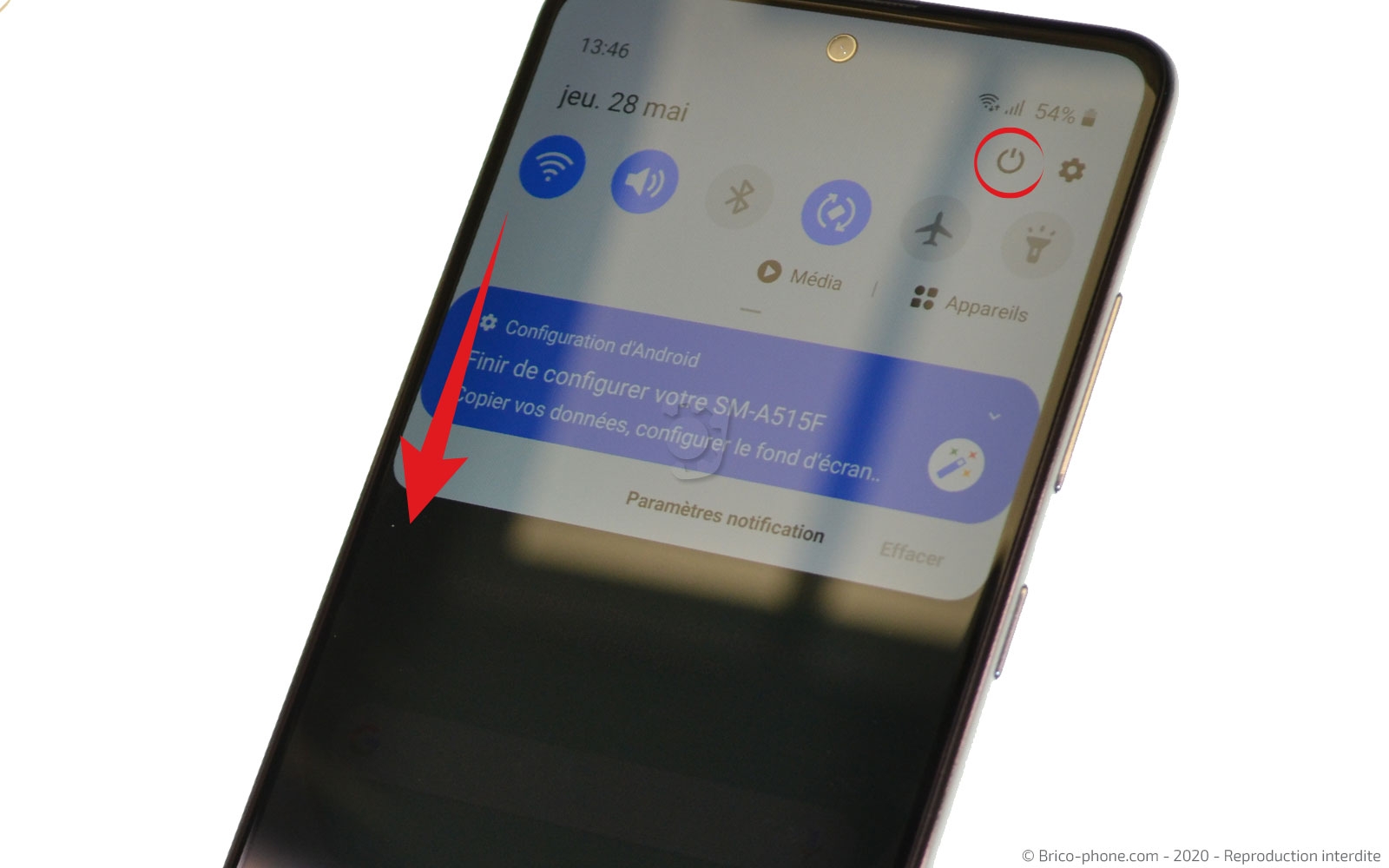

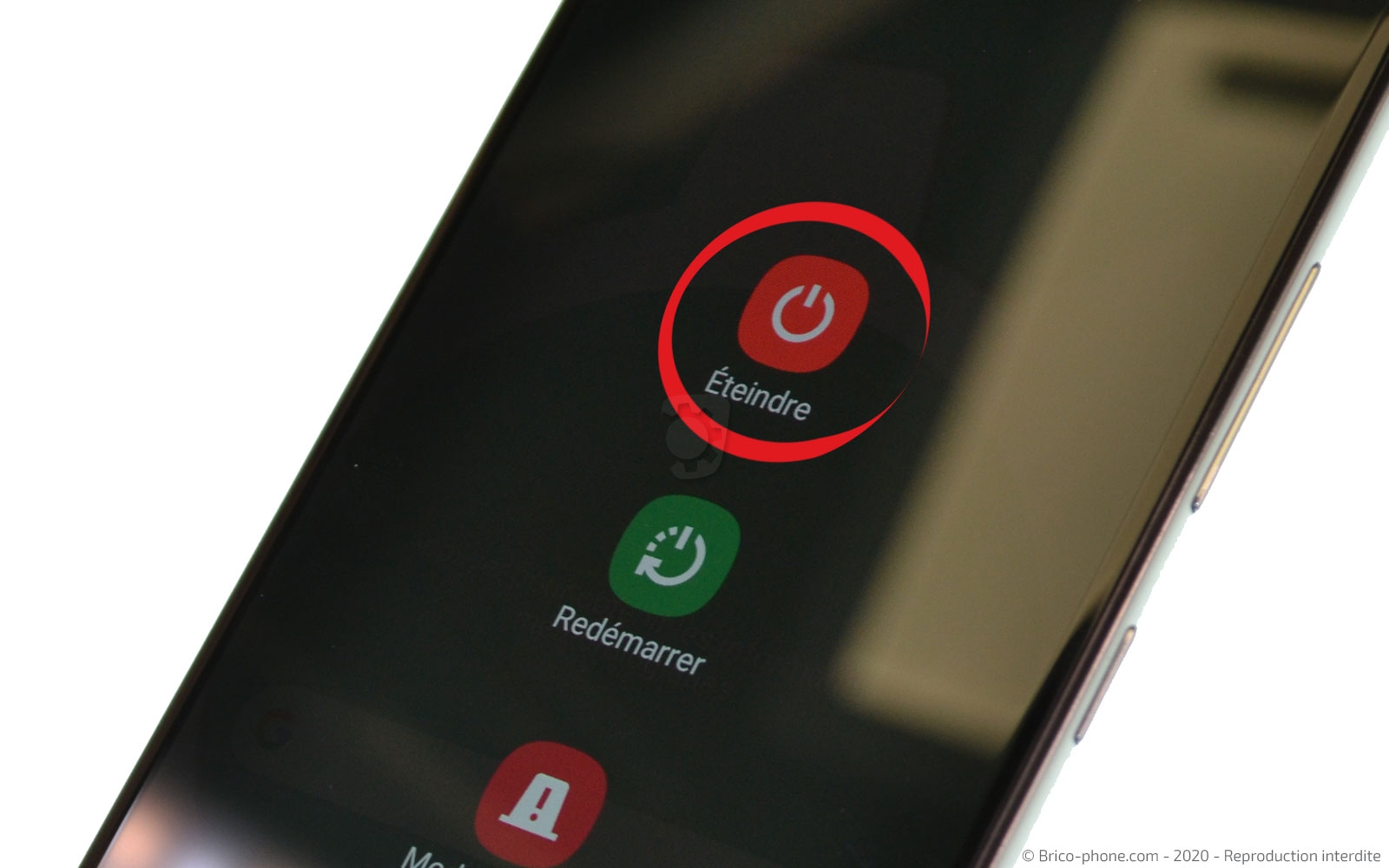

Il est maintenant temps de commencer la réparation en procédant à l'extinction de votre Samsung Galaxy A51.
Etape 1

Etape 1 Retirer le rack Sim

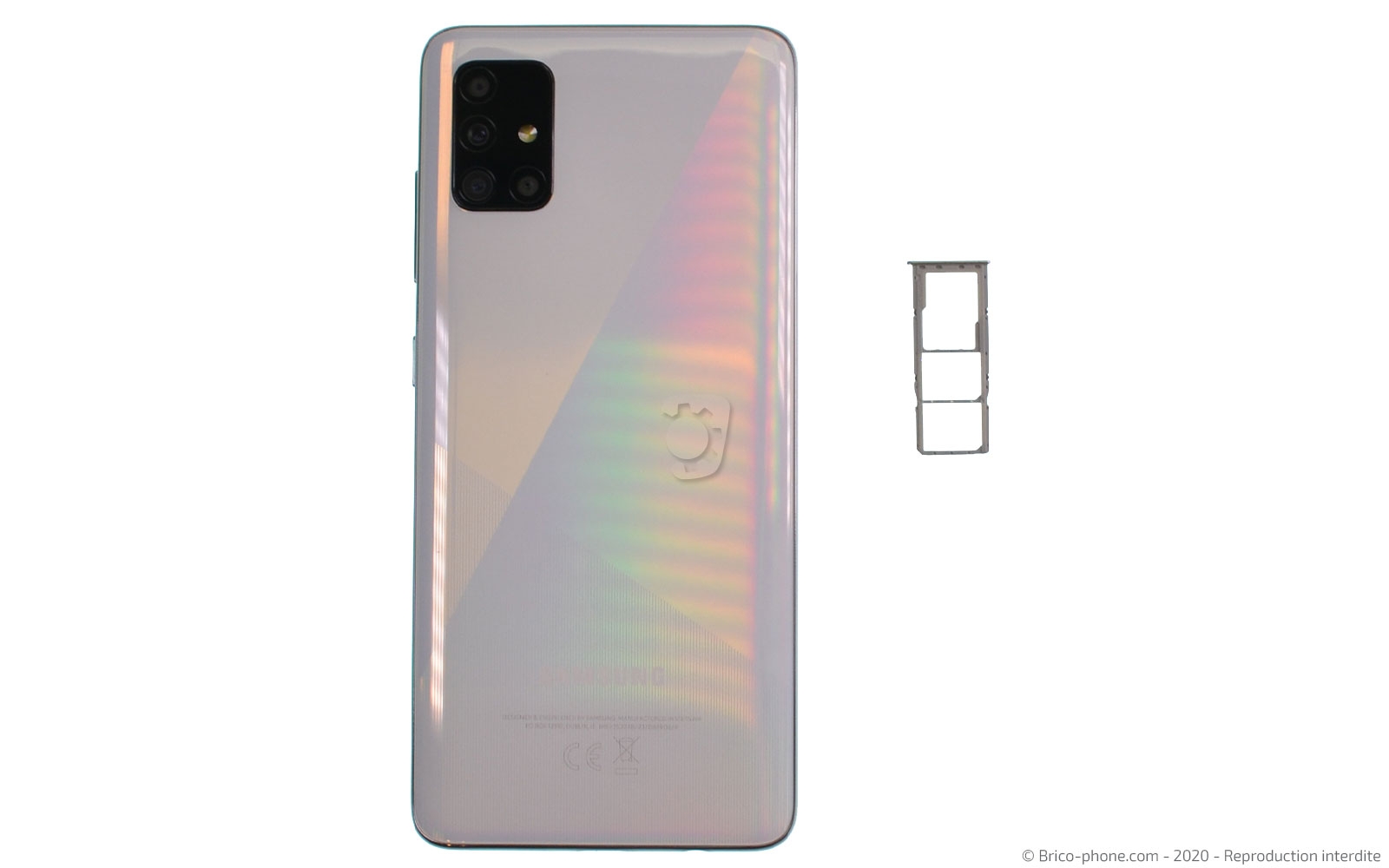

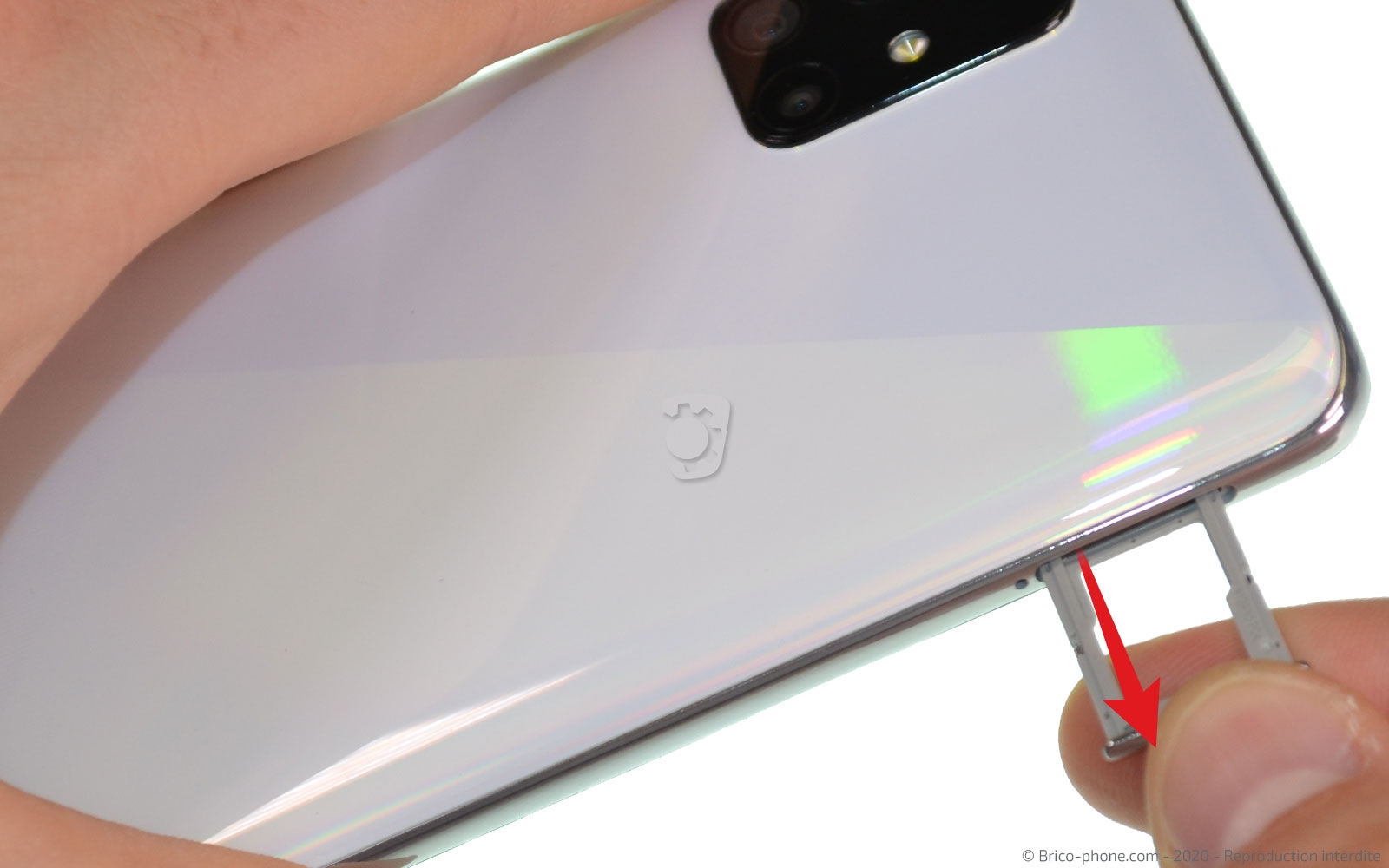

A l'aide de l'outil d'extraction, retirez le tiroir des cartes Sim et SD.
Outils
SIM
Pièces
Rack SIM pour Samsung Galaxy A51 Noir 6.20€
Rack SIM pour Samsung Galaxy A51 - Noir 5.90€
Etape 2

Etape 2 Chauffer la vitre arrière

La vitre arrière de votre Samsung Galaxy A51 est collée au châssis.
Pour la décoller, posez le coussin chauffant sur la façade arrière environ 40 secondes après l'avoir passé au micro-ondes.

Vous avez également la possibilité de chauffer les bords de la vitre arrière avec un décapeur thermique ou votre propre sèche-cheveux.
Faites néanmoins attention à ne pas dépasser les 80°C.

Dans un second temps, pressez la ventouse au plus près de la prise de charge sur la vitre arrière, puis en exerçant une pression sur son anneau afin de créer un espace entre le châssis et la vitre dans lequel insérer le médiator en métal troué.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le téléphone

Par la suite, remplacez le médiator en métal par ses versions plastiques.

Avec ces dernières, faites le tour de la vitre arrière afin de détacher correctement les deux composants.

Il ne vous reste plus qu'à mettre la vitre arrière de coté.
Outils
Médiator
Ventouse
Pièces
Vitre arrière pour Samsung Galaxy A51 Noir Prismatique 24.90€
Etape 4

Etape 4 Sortir le châssis intermédiaire

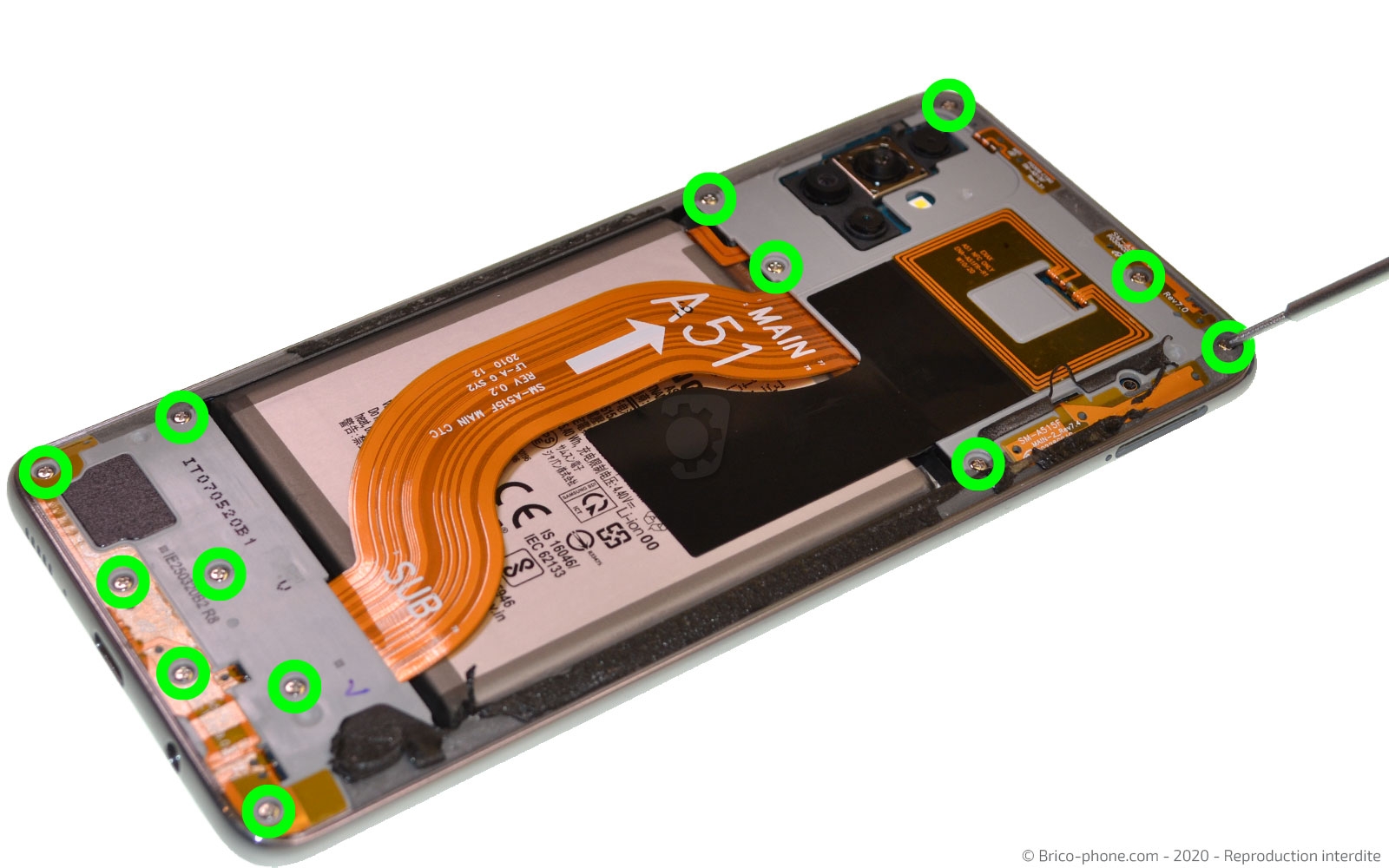

Munissez-vous du tournevis cruciforme pour extraire les 13 vis de la plaquette intermédiaire.

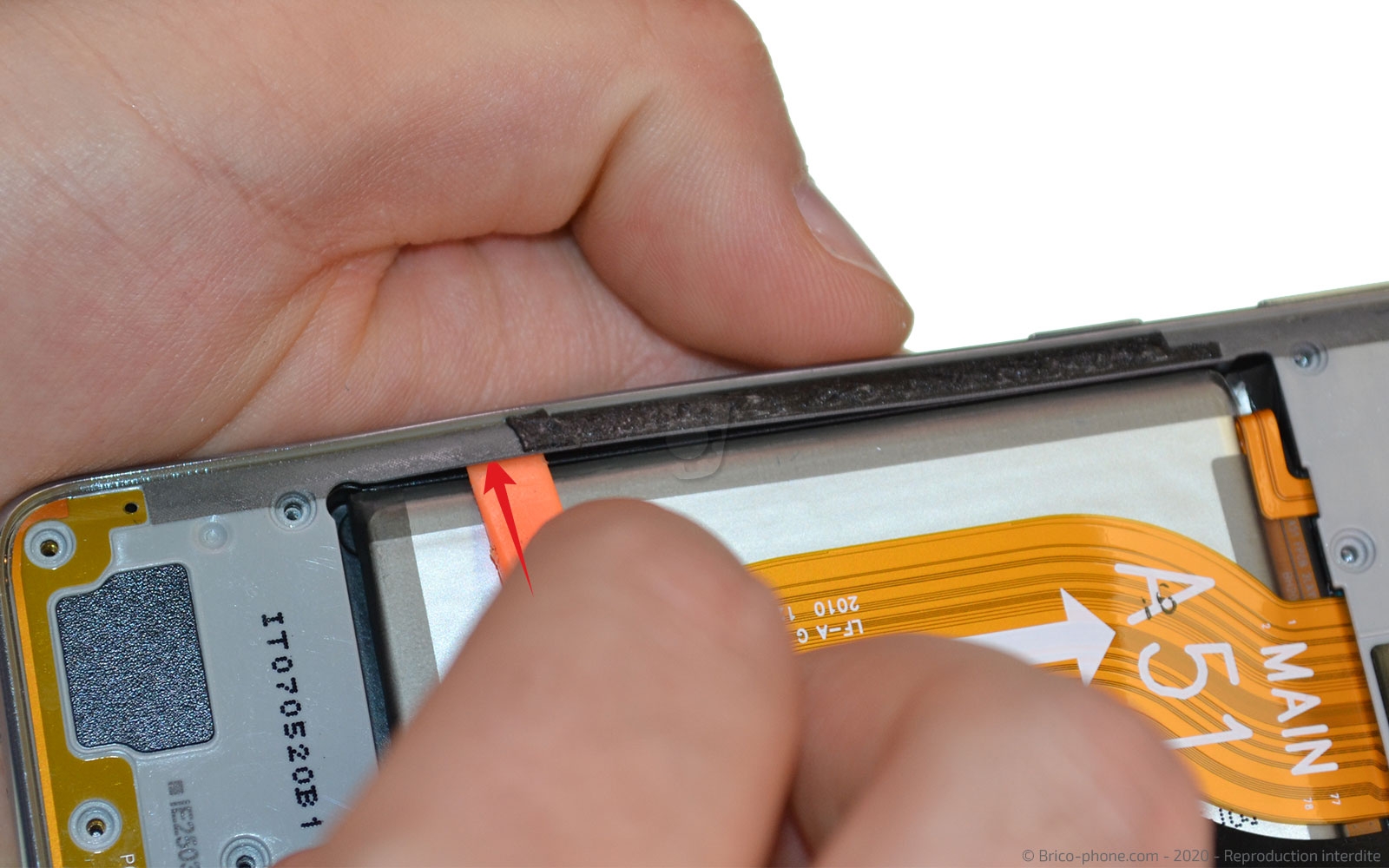

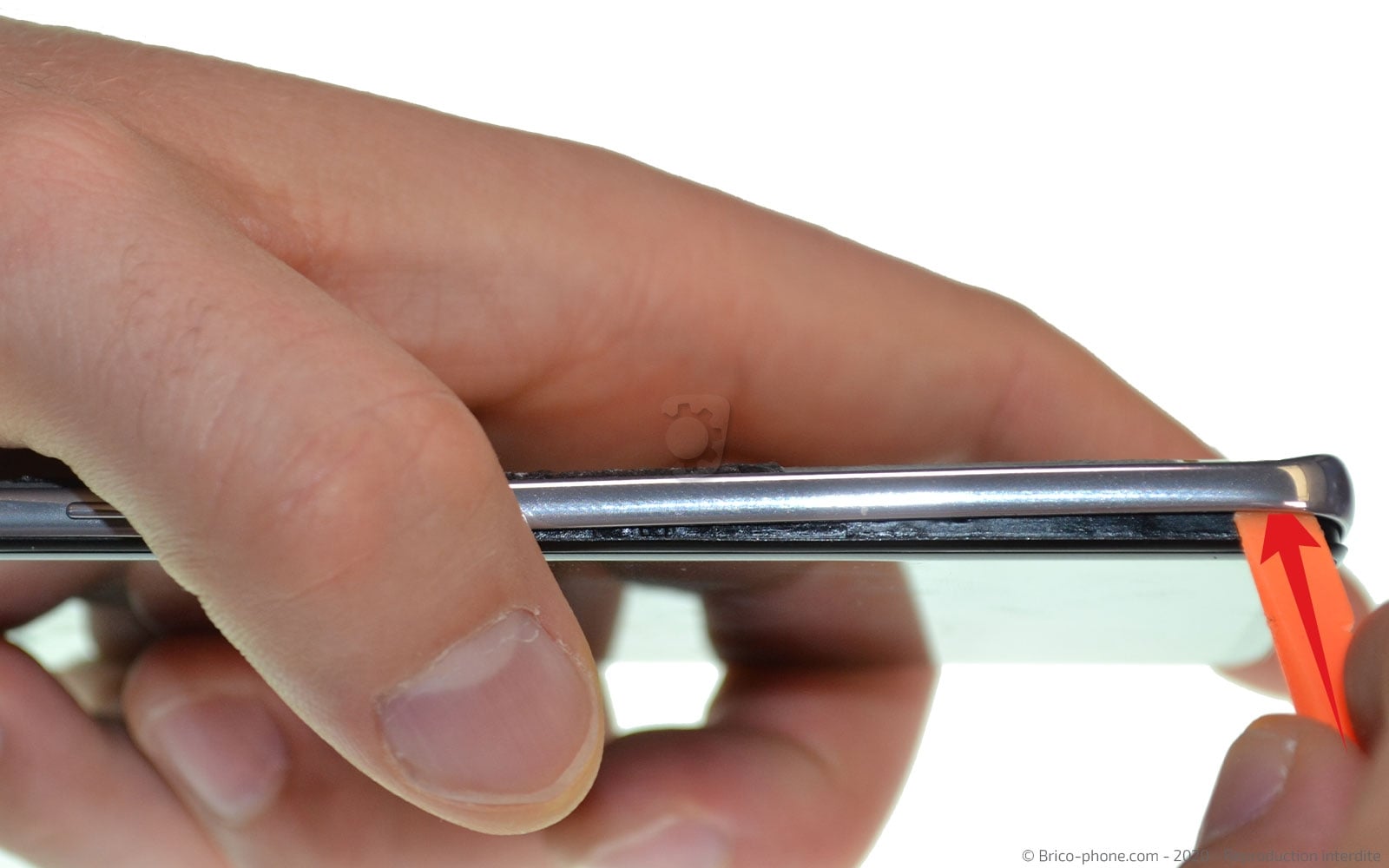

Ensuite, glissez le levier en nylon sous les parties latérales coté car ces dernières sont plus fines et plus souple mais également plus fragiles.

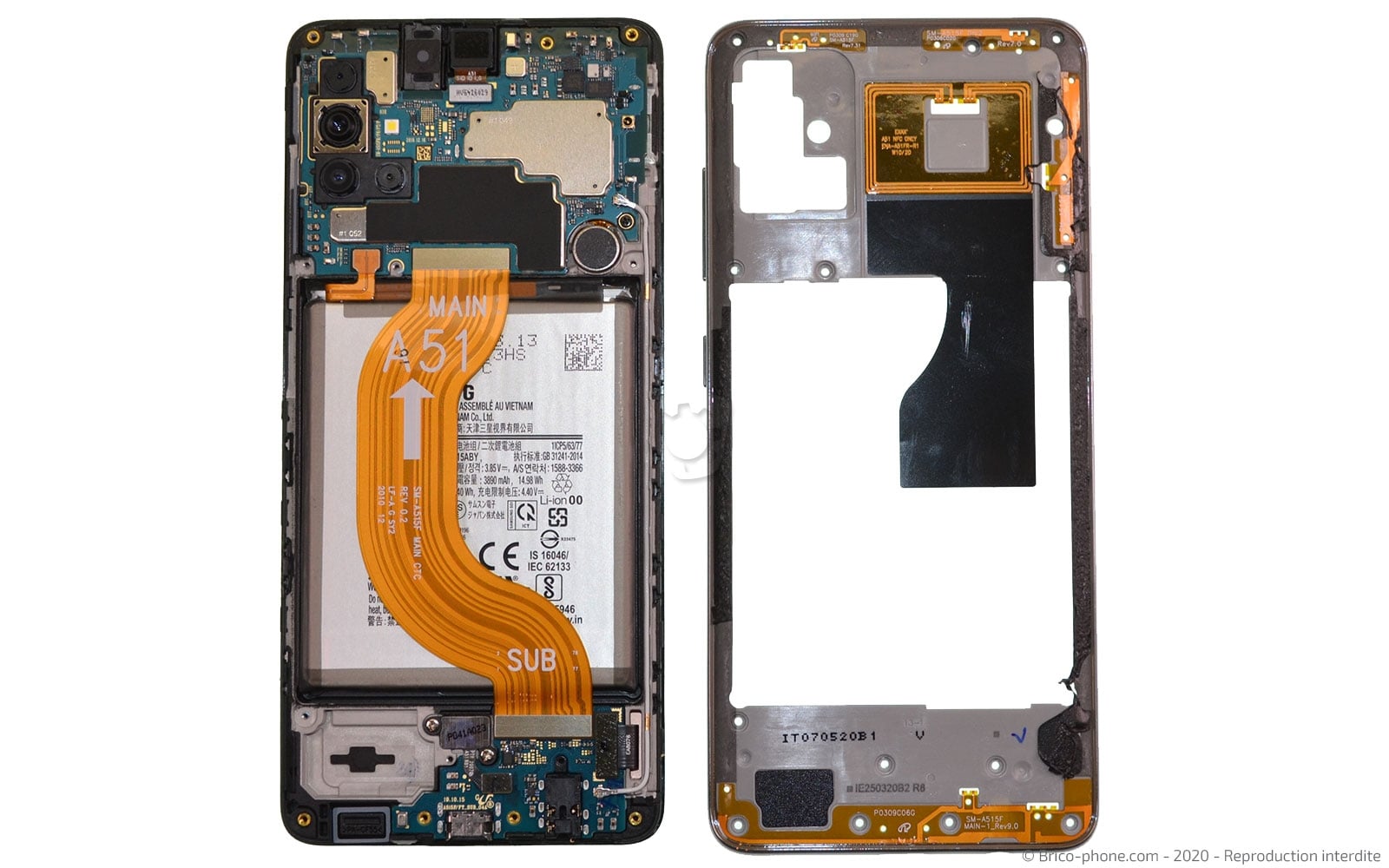

Déclipsez tout le contour de la plaquette afin de pouvoir la sortir du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter les nappes

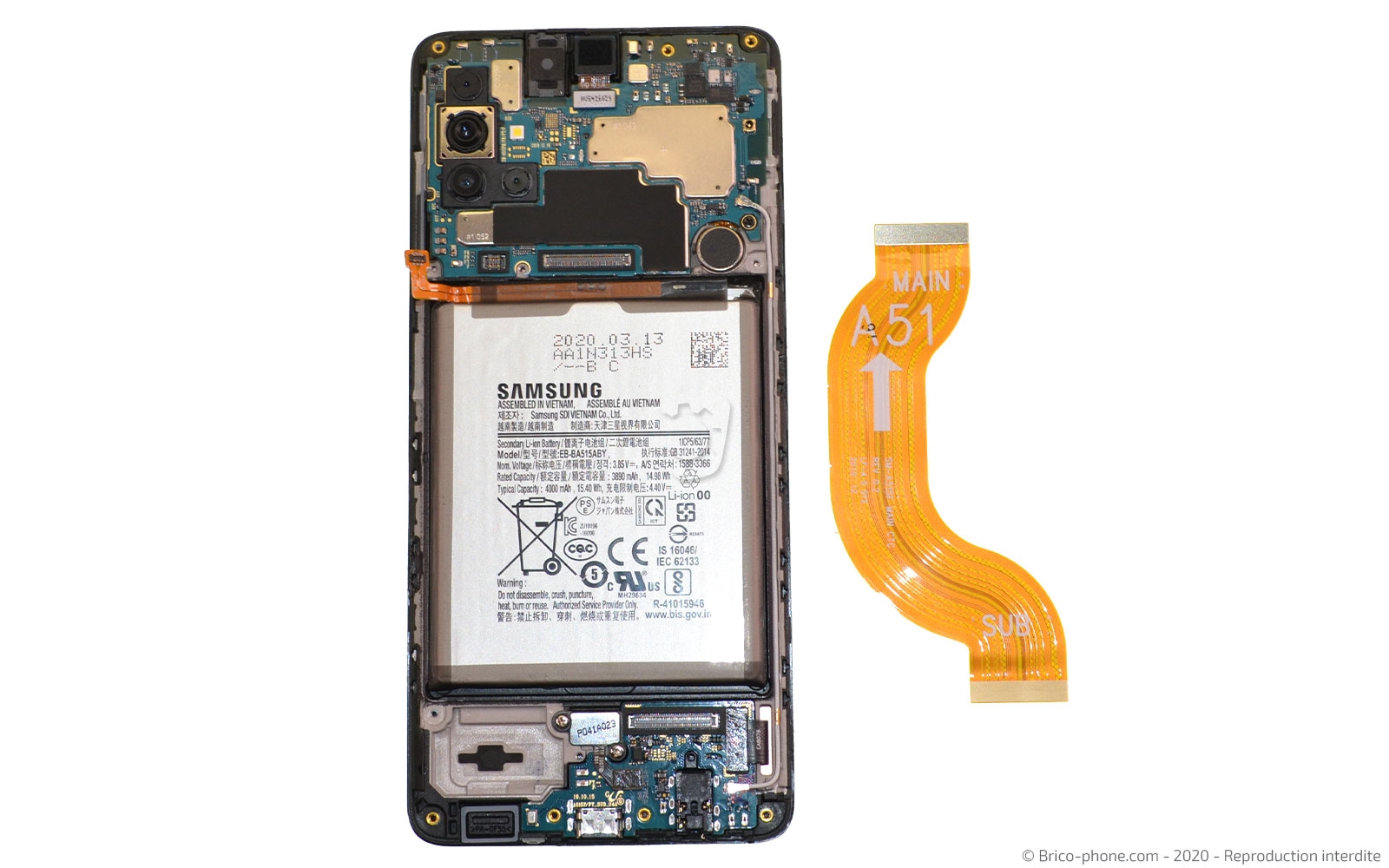

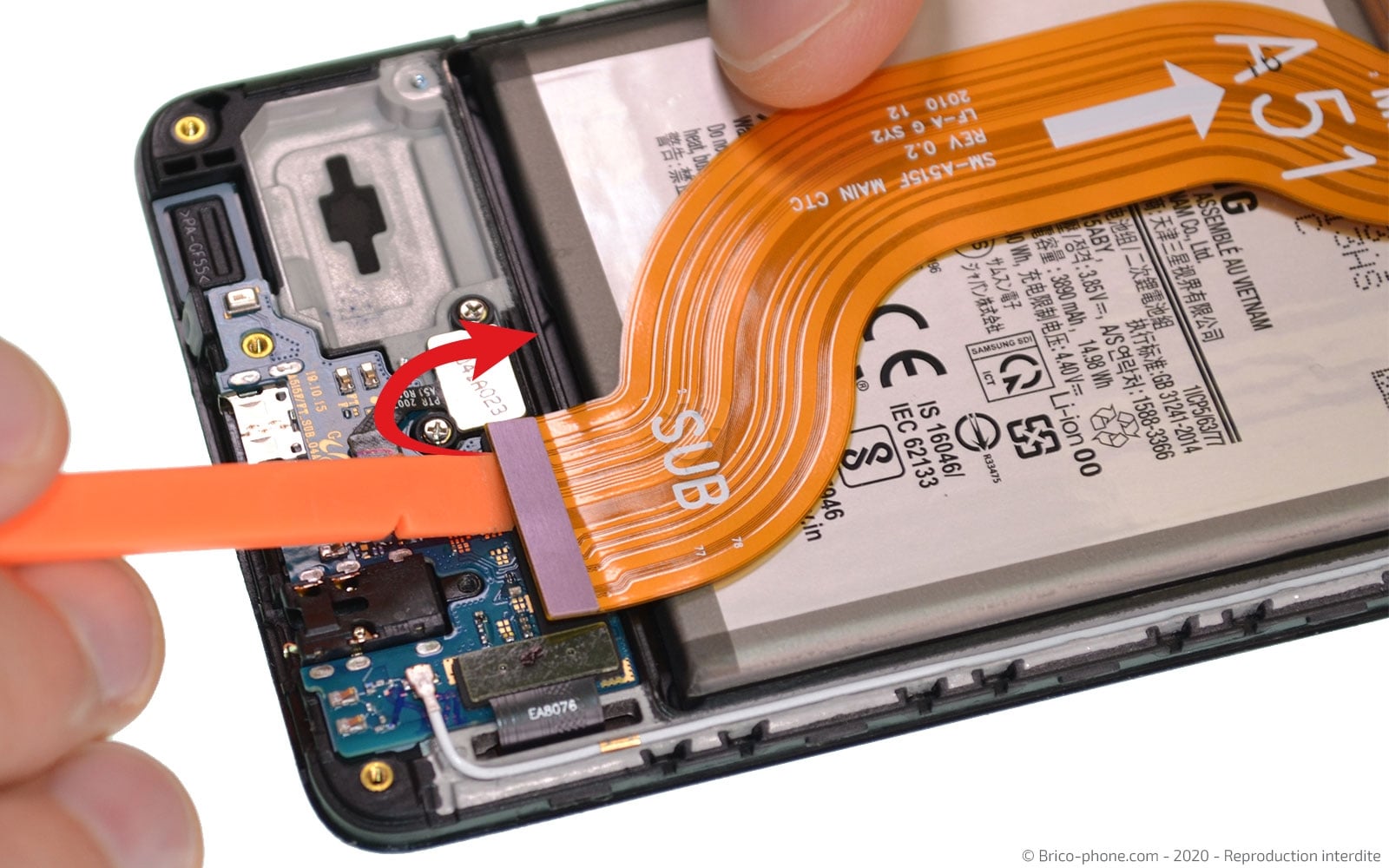

Débranchez la nappe de la batterie ainsi que les deux extrémités de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 6

Etape 6 Appliquer le liquide iRemover

Pour cette réparation, nous vous conseillons d'utiliser le liquide iRemover qui va nous permettre de faciliter le retrait de la batterie.

A droite de la batterie, placez la carte transparente entre la pièce et le châssis et laissez couler le produit sur cette dernière afin qu'il puisse atteindre le dessous de la batterie.
Réitérez la manipulation sur le bas du composant.

Enfin, collez la ventouse sur l'écran dans l'angle bas droit et reposez votre smartphone sur votre plan de travail.
La ventouse permet à votre Samsung d'être incliné et au iRemover de dissoudre l'intégralité du sticker de la batterie.

Il vous faudra patienter environ 45 minutes.
Outils
Carte PVC
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 7

Etape 7 Libérer la batterie

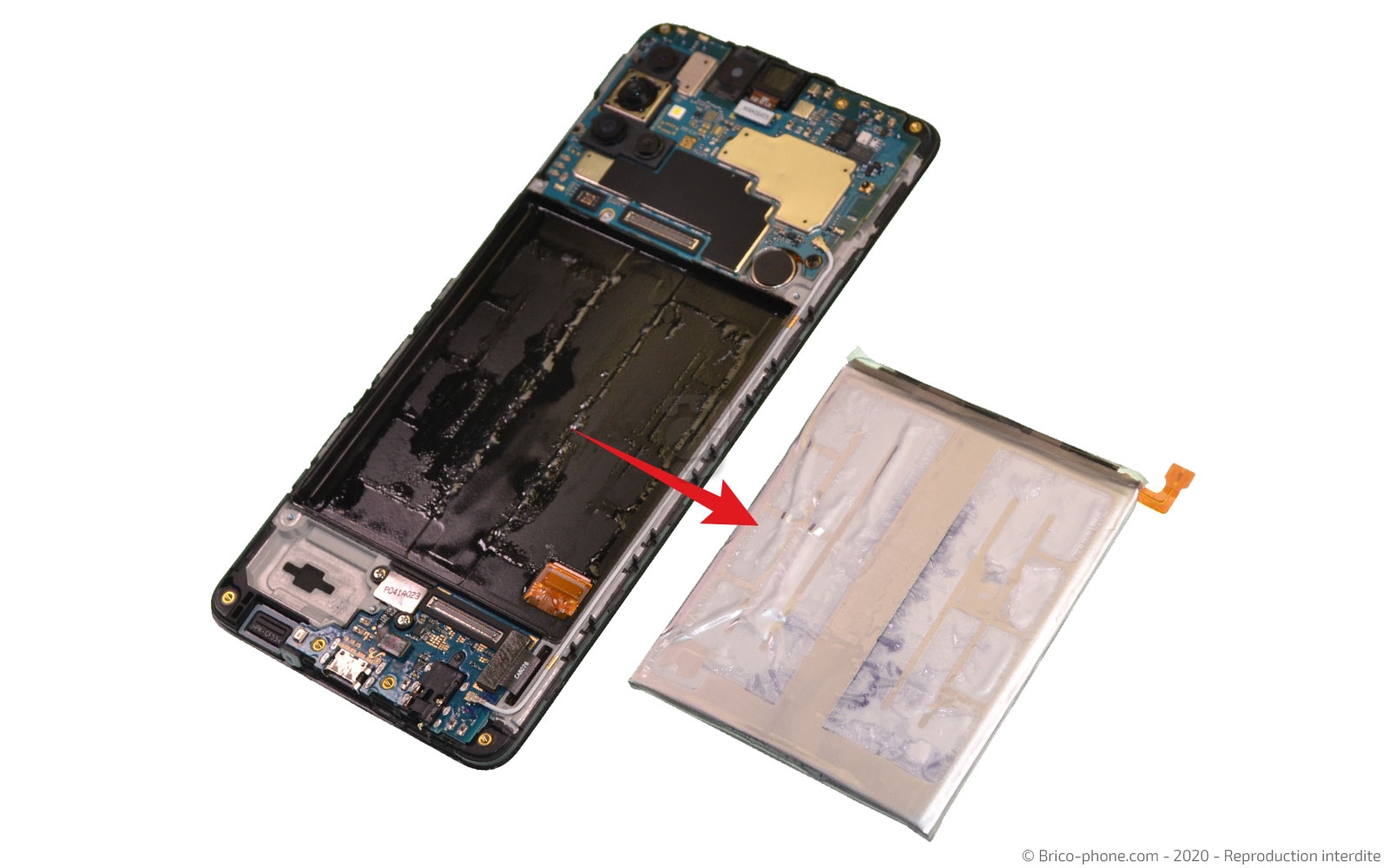

Reprenez la ventouse pour la placer sur la batterie.
Avec le médiator fin, effectuez une pression afin de soulever la batterie et si possible la retirer du châssis.

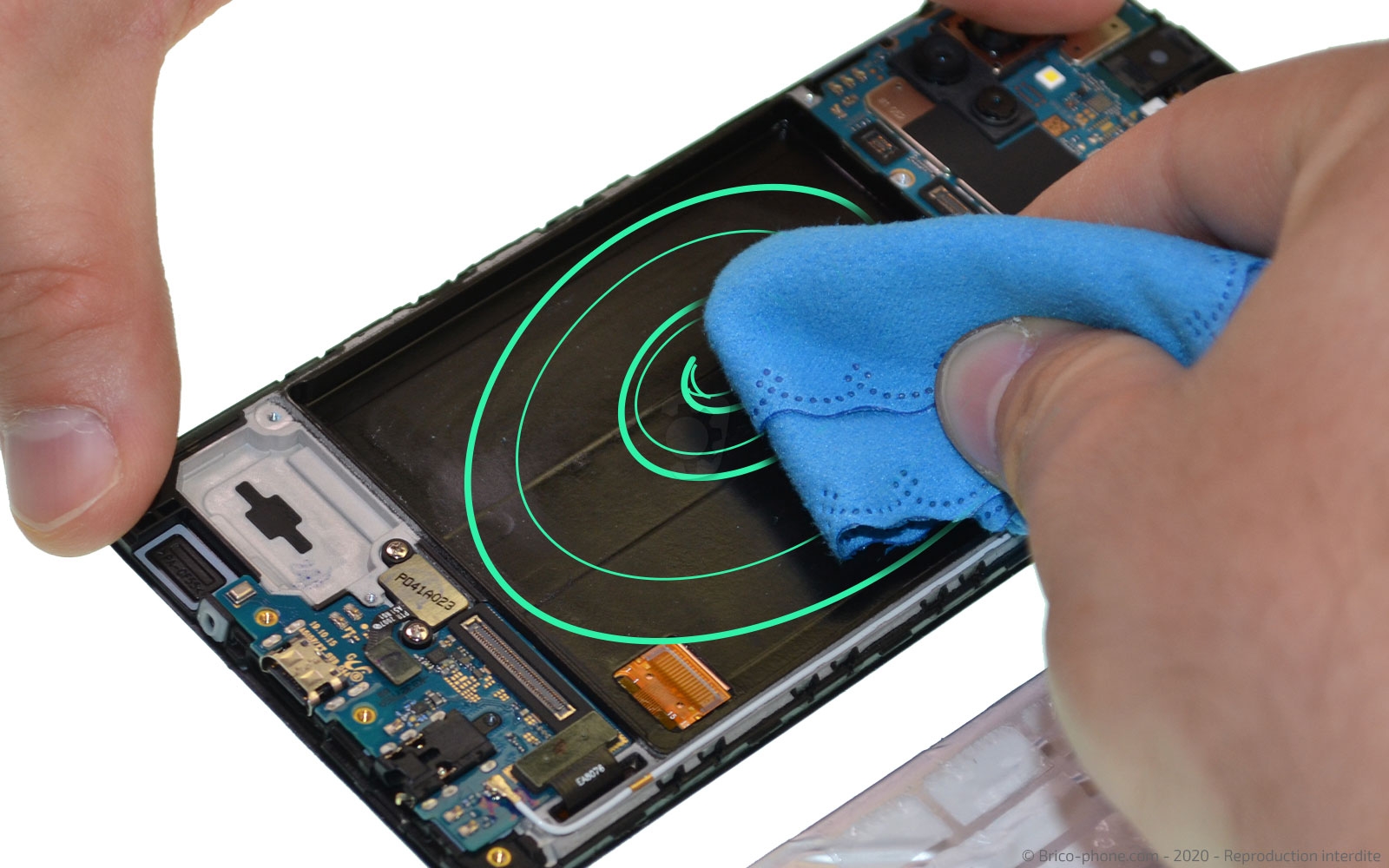

A l'aide d'un chiffon (ici microfibre), essuyez le surplus de liquide.

Outils
Médiator
Ventouse
Pièces
Batterie d'origine pour Samsung Galaxy A51 29.90€
Lot de 3 lingettes microfibre 3.12€
Etape 8

Etape 8 Ôter le connecteur de charge

En vous aidant du spudger, déconnectez la nappe du lecteur d'empreinte et celle de l'écran.

Puis, détachez le câble coaxial avec la pincette métallique avant de venir faire basculer le connecteur de charge à l'extérieur du smartphone.
Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge USB Type-C pour Samsung Galaxy A51 19.90€
Etape 9

Etape 9 Récupérer le lecteur d'empreintes digitales

Dévissez les deux vis cruciformes retenant le capteur d'empreintes.

Vous devriez ensuite pouvoir le sortir facilement du téléphone.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 10

Etape 10 Enlever la carte mère

A l'aide de la pincette métallique, déconnectez le câble coaxial de la carte mère et dévissez la vis noire avec le tournevis cruciforme.

En attrapant la carte mère délicatement avec la pincette, vous devriez pouvoir la sortir du châssis.

N'oubliez pas de déposer les vis et composants de votre Samsung Galaxy A51 sur le patron d'aide au montage magnétique pour éviter tout risque de perte.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 11

Etape 11 Sortir le vibreur et l'écouteur de l'oreille

Toujours avec le même ustensile, décollez l'écouteur de l'oreille ainsi que le vibreur du bloc écran.
Outils
Pince Brucelles
Pièces
Haut-parleur de l'oreille Buzzer pour différents modèles de Samsung 9.90€
Etape 12

Etape 12 Déconnecter les caméras

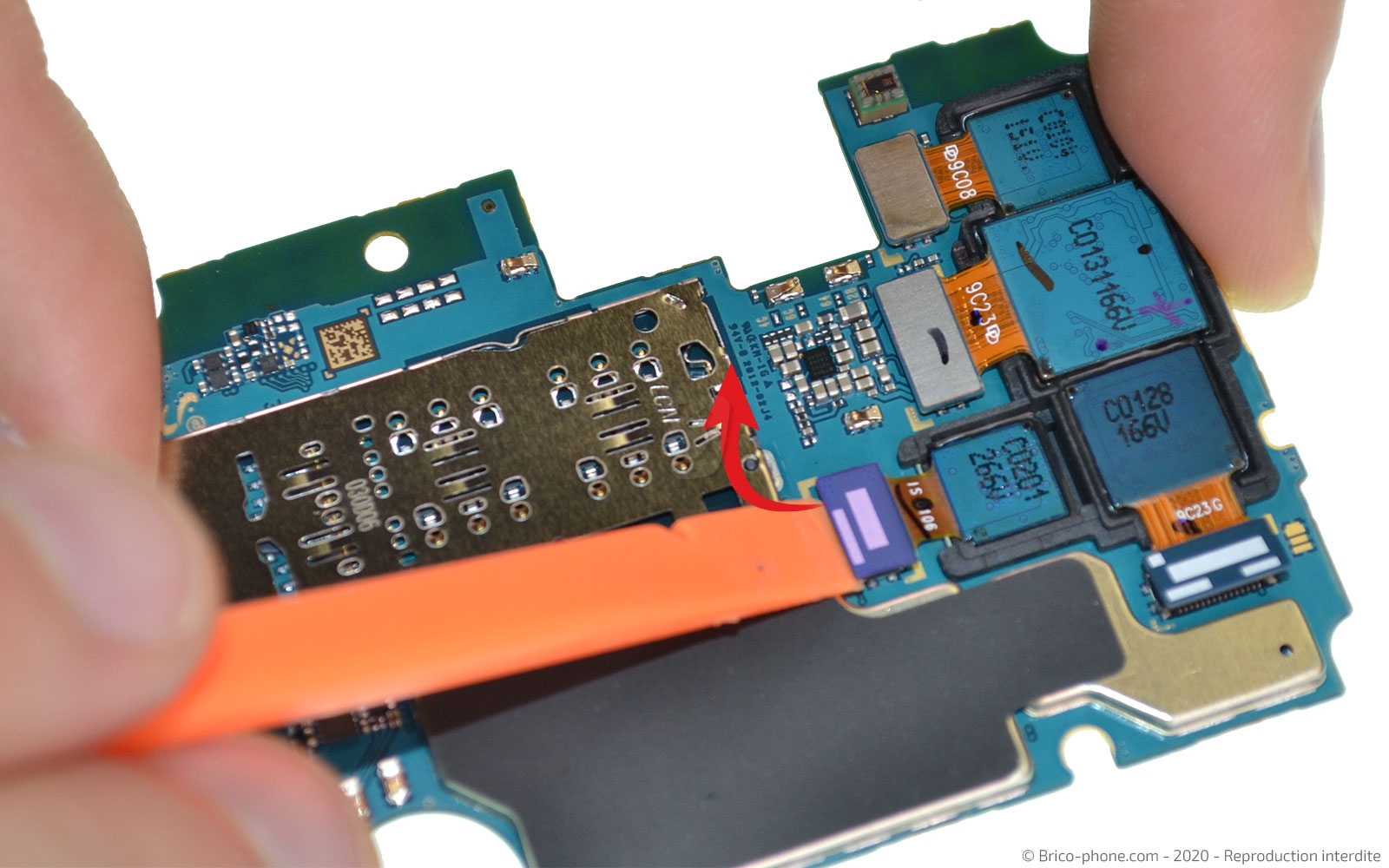

A l'aide du levier en nylon, déconnectez les différentes nappes des caméras présentes sur la carte mère.
Outils
Levier Nylon
Pièces
Caméra avant d'origine pour Samsung Galaxy A51 39.90€
Etape 13

Etape 13 Retirer les caméras

Toujours avec le même outil, terminez de débrancher les connectiques des caméras arrières.

Pour les extraire, poussez le module caméras vers l'extérieur.
Outils
Levier Nylon
Etape 14

Etape 14 Récupérer le HP

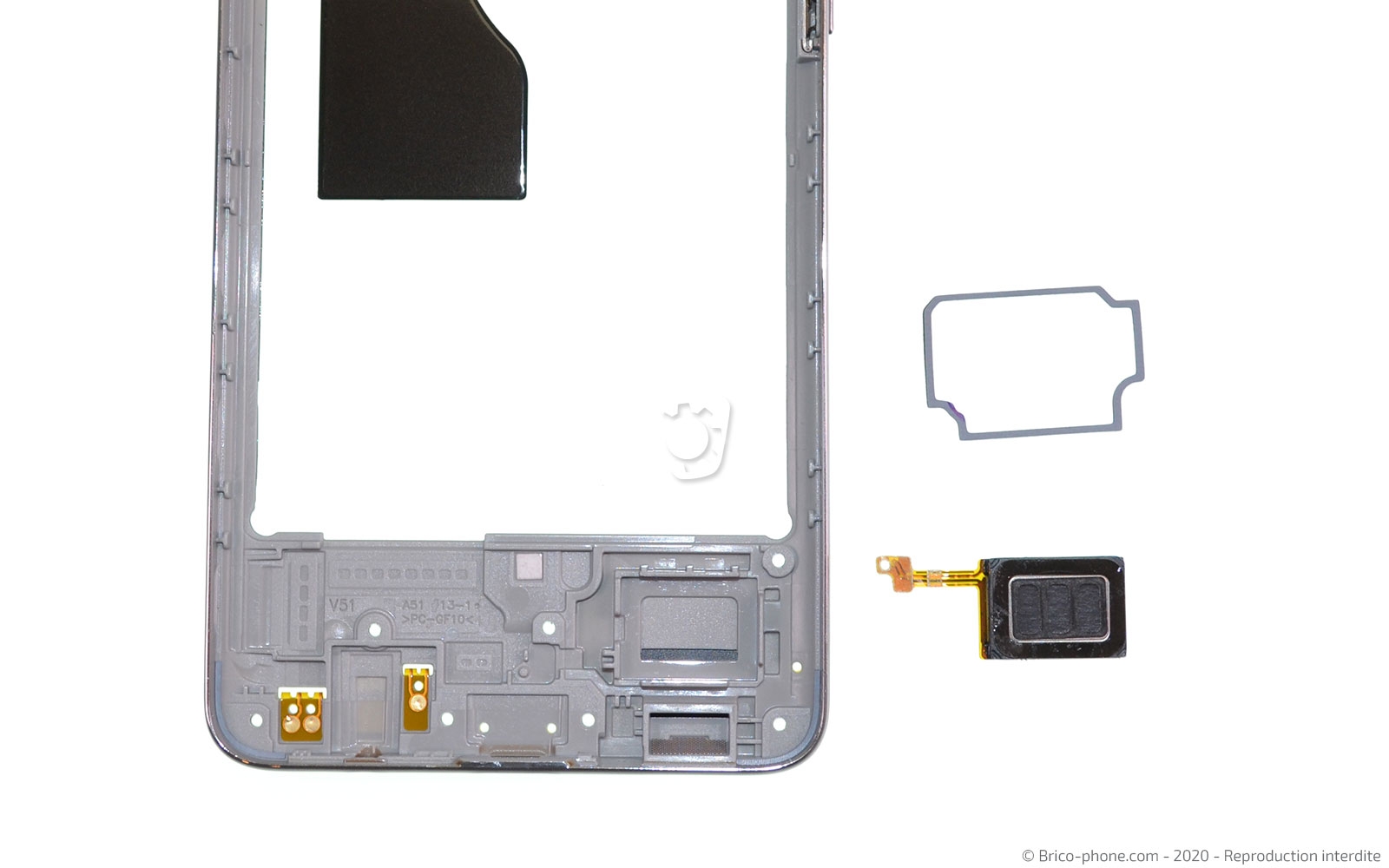

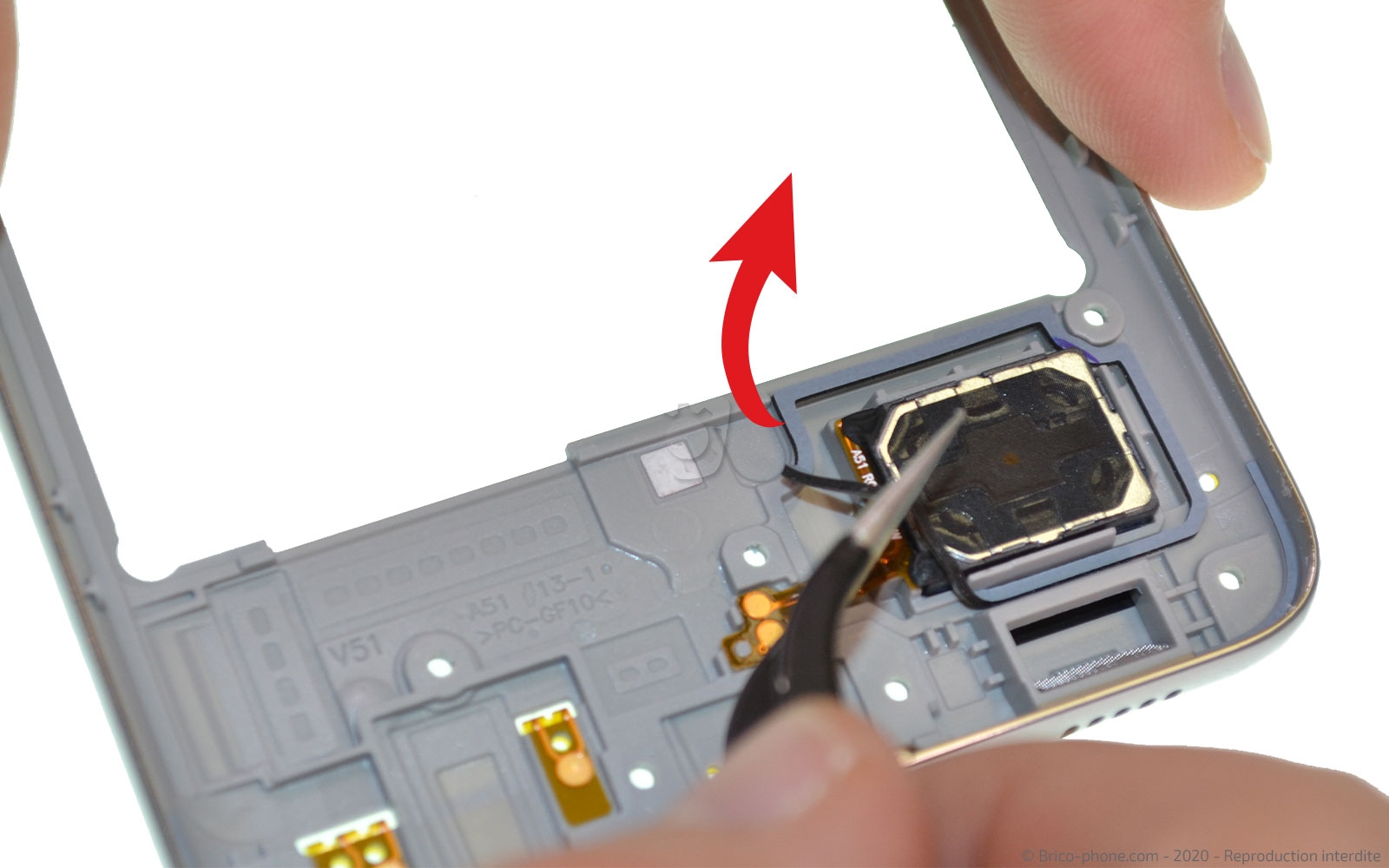

Chauffez le haut-parleur externe qui se trouve sur la plaquette intermédiaire puis avec la pince métallique retirez le joint gris et décollez délicatement le composant.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Haut-parleur externe pour Samsung Galaxy A51 8.90€

Vue éclatée

Voici la photo finale regroupant l'intégralité des pièces qui composent votre Samsung Galaxy A51.

Si vous souhaitez le remonter, il vous suffit de suivre les étapes précédentes du bas vers le haut.
