Démontage complet sur Galaxy Note 10

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Note 10
Réparation
Note de réparabilité 12/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

Le vibreur de votre smartphone est endommagé.

Une des caméras arrières doit être changée.

Découverte de l'ensemble des composants du Samsung Galaxy Note 10.

Ce tutoriel photos vous accompagne étape par étape dans votre réparation si un des composants tel que le vibreur de votre Samsung Galaxy Note 10 est cassé.

Ce démontage complet vous permettra également de connaître l'ensemble des pièces qui composent votre smartphone.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Avant toute chose, nous vous conseillons de vérifier le numéro de modèle de votre Samsung car cela vous permettra d'être plus à même de commander la bonne pièce détachée et le kit d'outils adéquat.

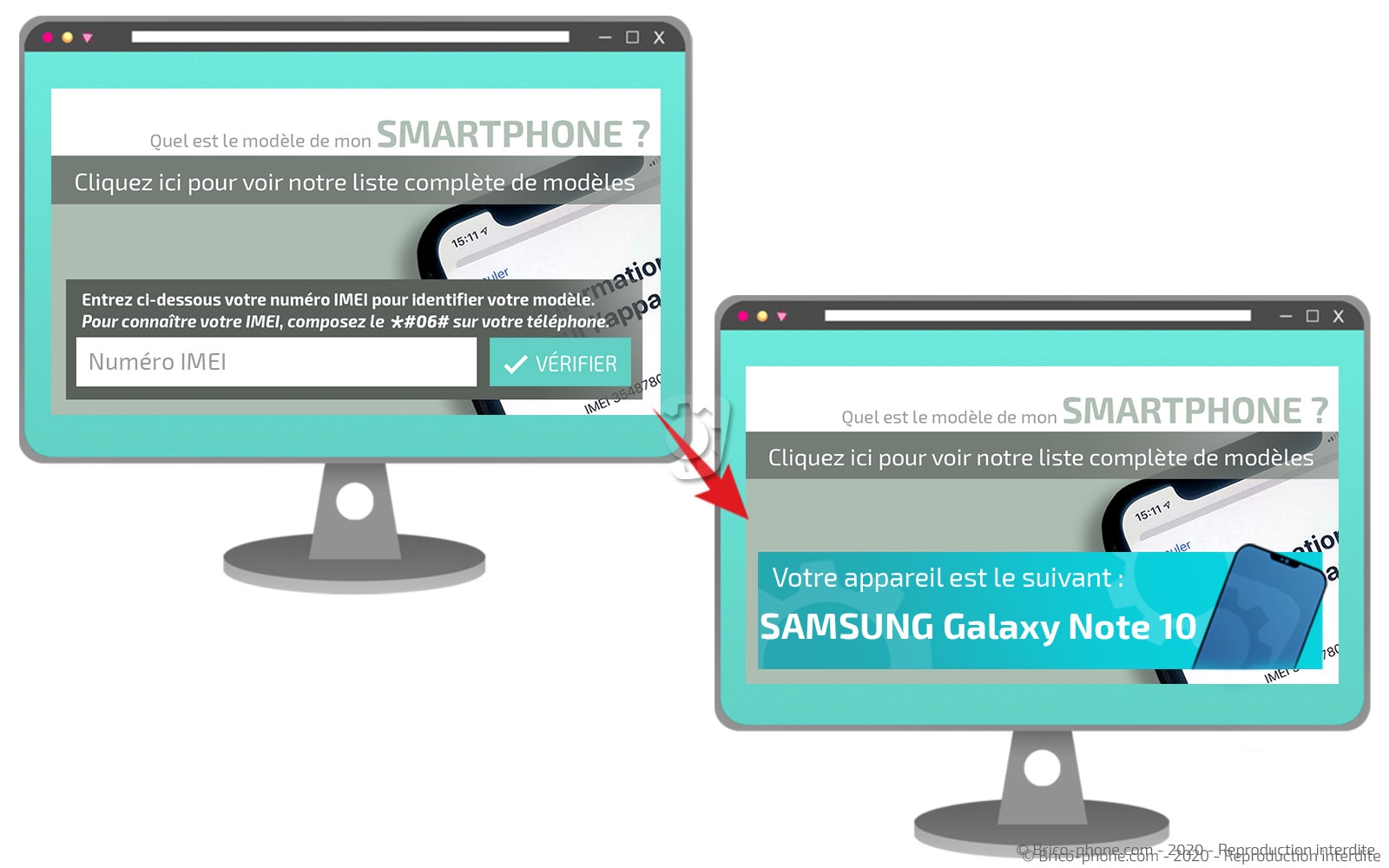

Pour ce faire, composez le *#06# depuis votre smartphone et recopiez l'un des numéros IMEI dans la case dédiée de notre page d'accueil. Ensuite, Brico-phone vous annonce le modèle de votre téléphone et vous propose les produits associés.

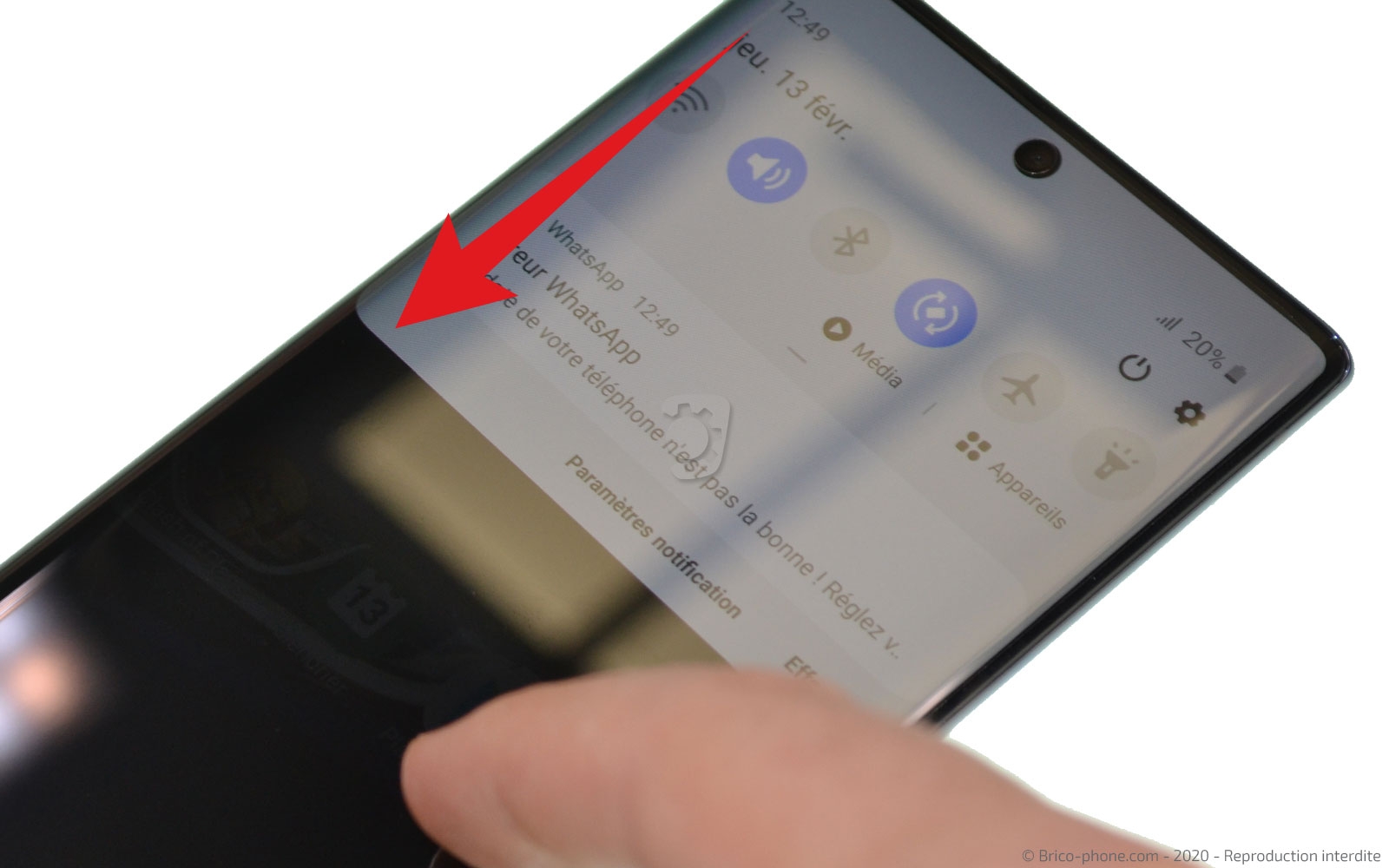

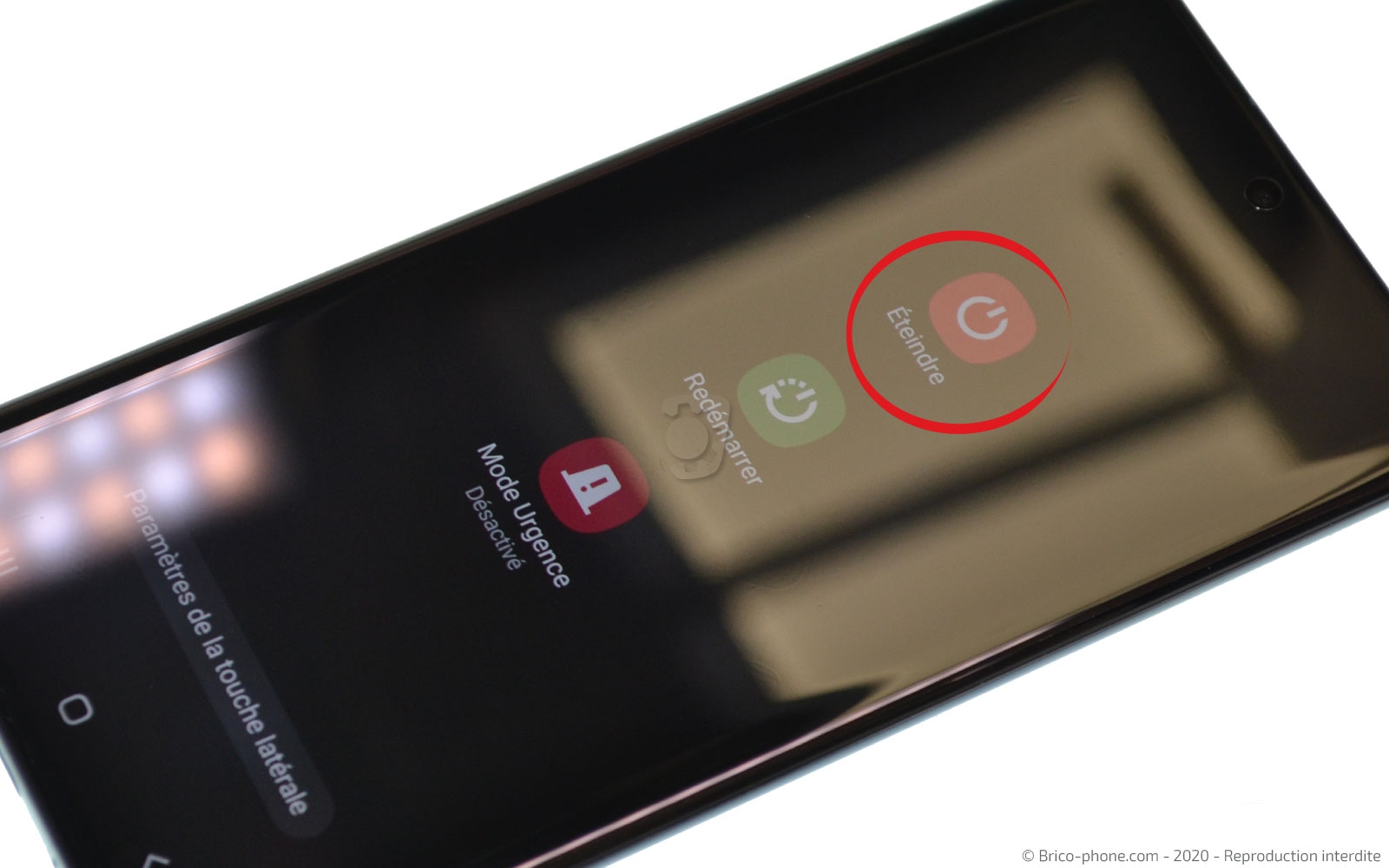

Pour commencer la réparation, pensez à bien éteindre votre Samsung Galaxy Note 10.
Etape 1

Etape 1 Retirer le tiroir Sim et le stylet

A l'aide de l'outil Sim, retirez le tiroir de la carte Sim puis attaquez-vous au S-Pen.
Outils
SIM
Pièces
Rack Dual SIM pour Samsung Galaxy Note 10 Noir Cosmos 13.90€
Stylet S-Pen Noir pour Samsung Galaxy Note 10 et Note 10+ 49.90€
Etape 2

Etape 2 Chauffer la vitre arrière

Pour accéder à l'intérieur du smartphone, vous allez avoir besoin de chauffer la vitre arrière soit en vous aidant d'un décapeur thermique soit de votre sèche-cheveux.
Peu importe le produit choisi, il vous faudra passer sur tout le contour de la coque pour arriver à une température suffisante pour ramollir le sticker.

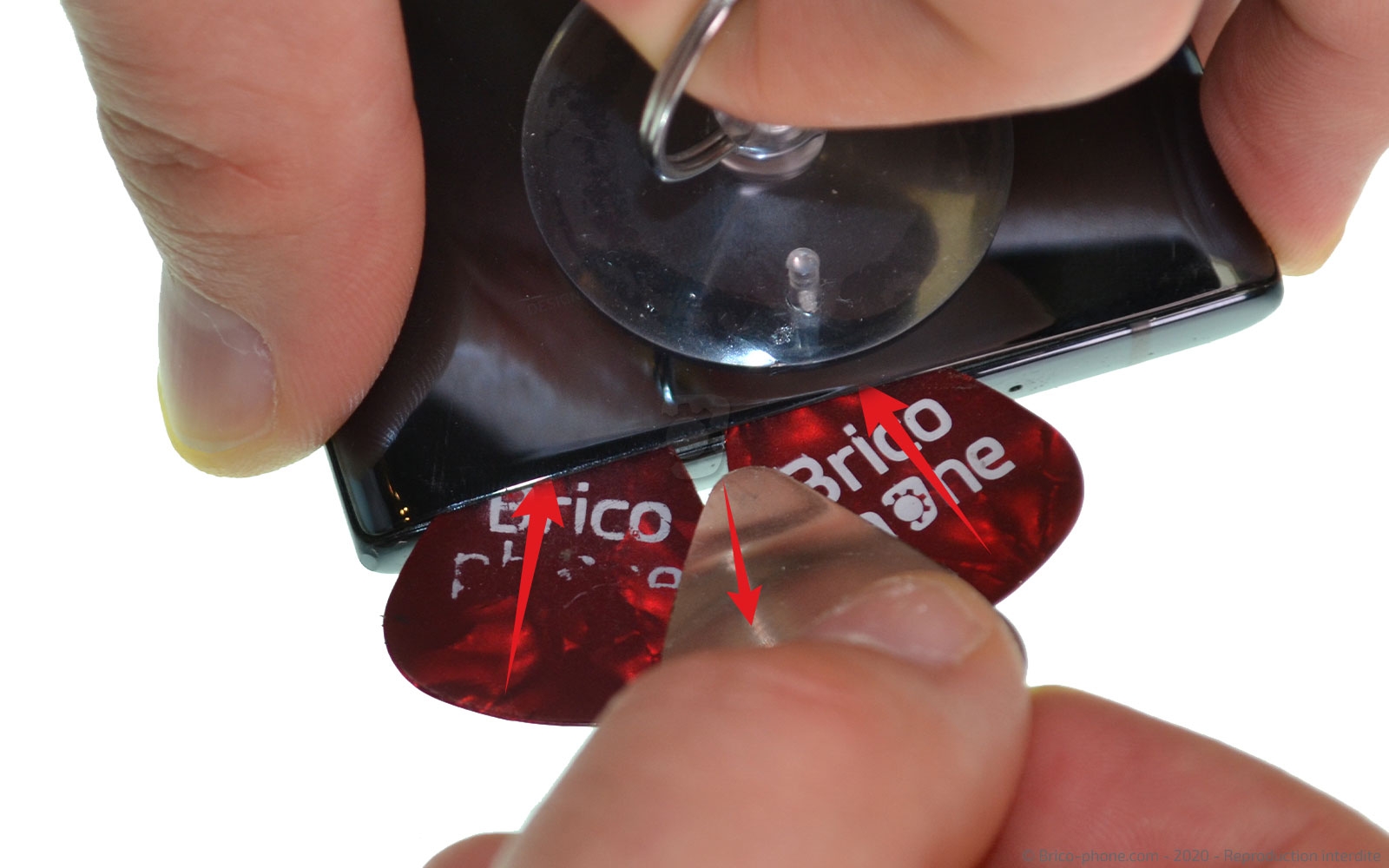

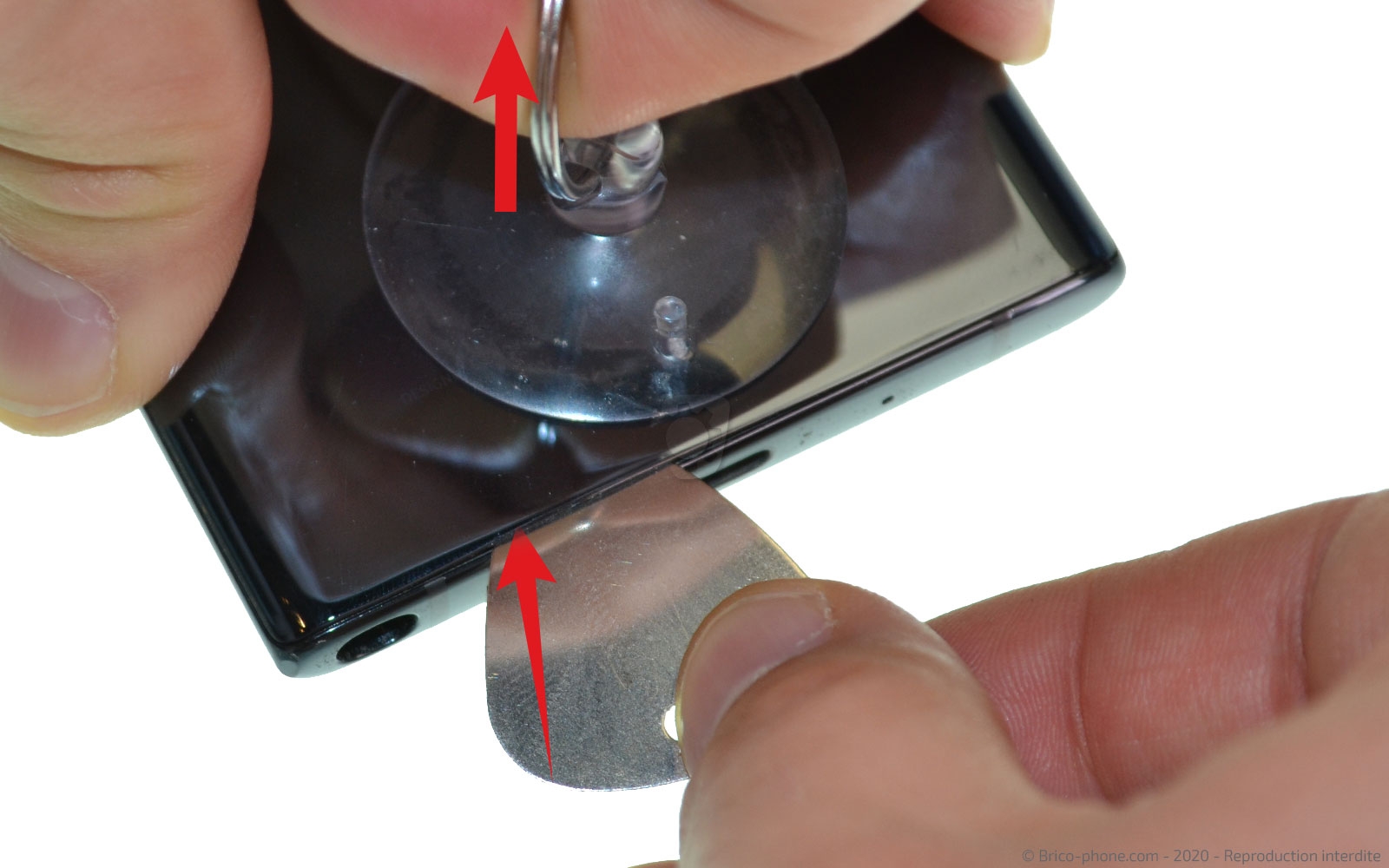

Ensuite, placez la ventouse sur la vitre arrière coté prise de charge, puis en tirant cette dernière insérez le médiator troué dans l'interstice qui apparait.
Une fois la façade légèrement décollée, remplacez le médiator métallique par ses versions en plastique.
Outils
Médiator
Ventouse
Pièces
Vitre arrière Noire Cosmos pour Samsung Galaxy Note 10 49.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Ouvrir le téléphone

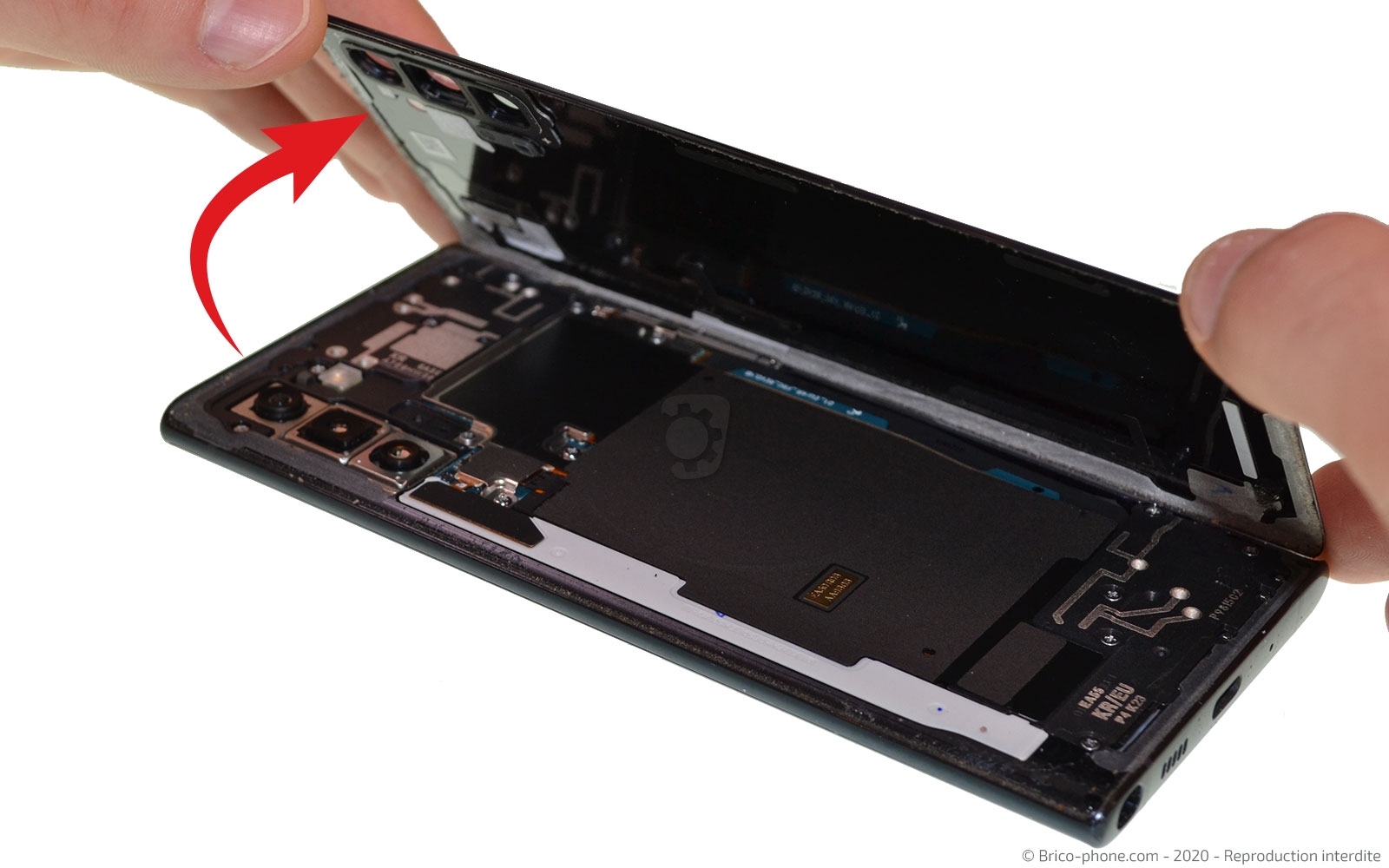

Faites glisser les médiators en plastique sur tout le tour de la vitre arrière afin de détacher le sticker.

Il ne vous reste plus qu'à ouvrir votre Samsung Galaxy Note 10.
Outils
Médiator
Pièces
Vitre arrière Noire Cosmos pour Samsung Galaxy Note 10 49.90€
Etape 4

Etape 4 Ôter la plaquette métallique

A l'aide du tournevis cruciforme de votre kit d'outils, retirez les 5 vis de la plaquette métallique puis chauffez la partie inférieure du composant collée sur le haut-parleur externe.

Décollez cette partie avec le spudger. Ensuite, faites basculer la partie métallique de la plaquette vers le connecteur de charge en faisant attention à sa nappe encore connectée à la carte mère.

Toujours avec le levier, déconnectez le composant pour pouvoir le sortir du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 5

Etape 5 Déconnecter la batterie et les rallonges

Gardez la spatule pour débrancher la connectique de la batterie afin de travailler en toute sécurité.
Faites de même avec la nappe de l'écran, celle de la rallonge d'interconnexion et le câble coaxial.
Outils
Levier Nylon
Etape 6

Etape 6 Appliquer le liquide iRemover

Pour retirer la batterie sans l'endommager, nous utilisons le liquide iRemover qui agit comme un dissolvant auprès des stickers de la batterie.

Placez la carte en PVC transparente à droite du smartphone entre le composant et le châssis afin de faire couler un soupçon de produit dessus et qu'il s'insert sous la pièce.
Reproduisez la même manipulation, au bas de la batterie coté connecteur de charge.

Ensuite, collez la ventouse sur l'écran en bas du téléphone à l'opposé de l'emplacement du stylet.
Posez le téléphone sur une surface plate afin que ce dernier soit légèrement incliné pour permettre au liquide de circuler.

Laissez agir une trentaine de minutes.
Outils
Carte PVC
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 7

Etape 7 Décoller la batterie

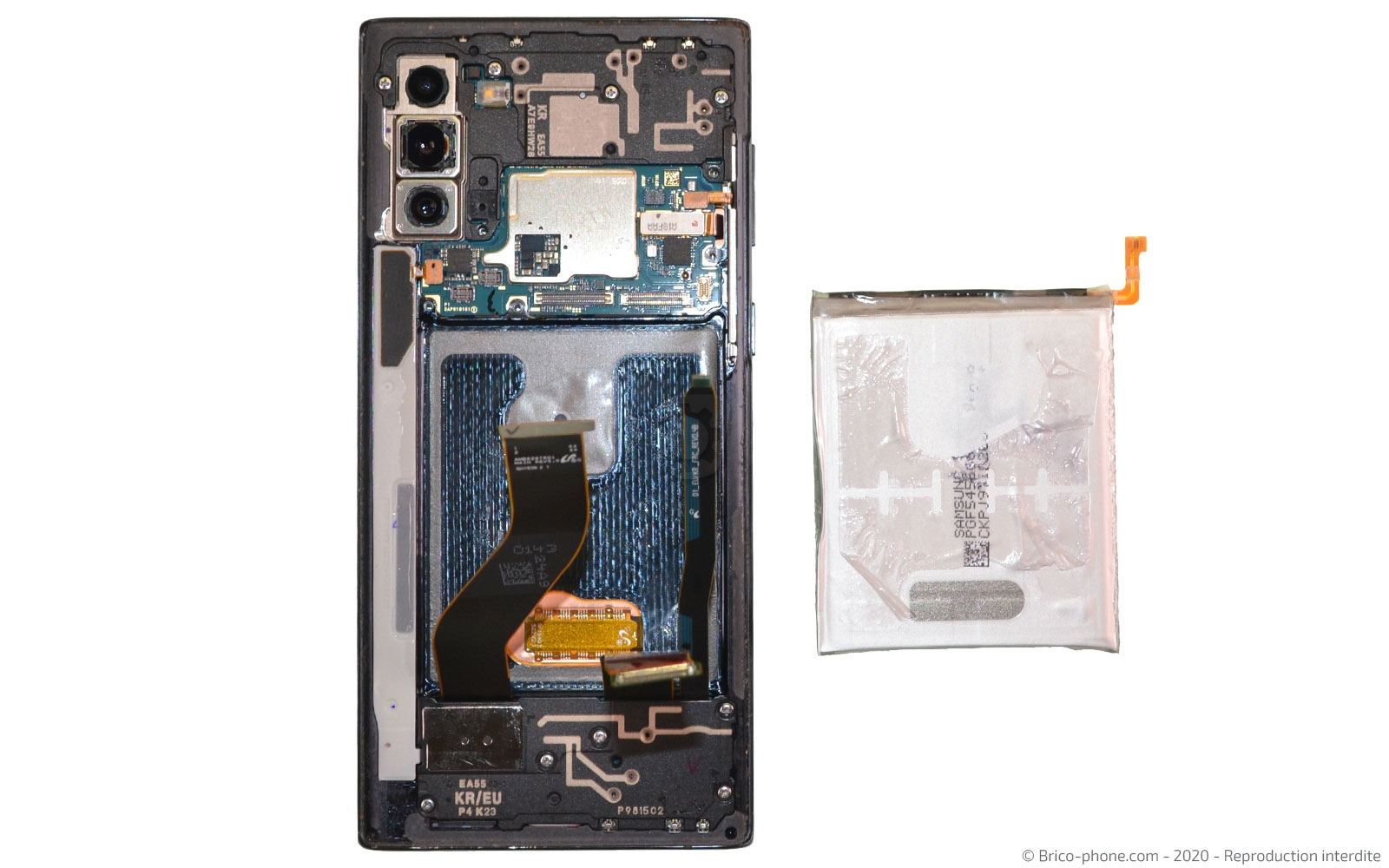

Reprenez la ventouse pour la mettre sur la batterie cette fois-ci. Puis à l'aide du médiator en métal troué, faites levier pour extraire la batterie de son emplacement.
Outils
Médiator
Ventouse
Pièces
Batterie d'origine pour Samsung Galaxy Note 10 39.90€
Etape 8

Etape 8 Sortir le haut-parleur externe

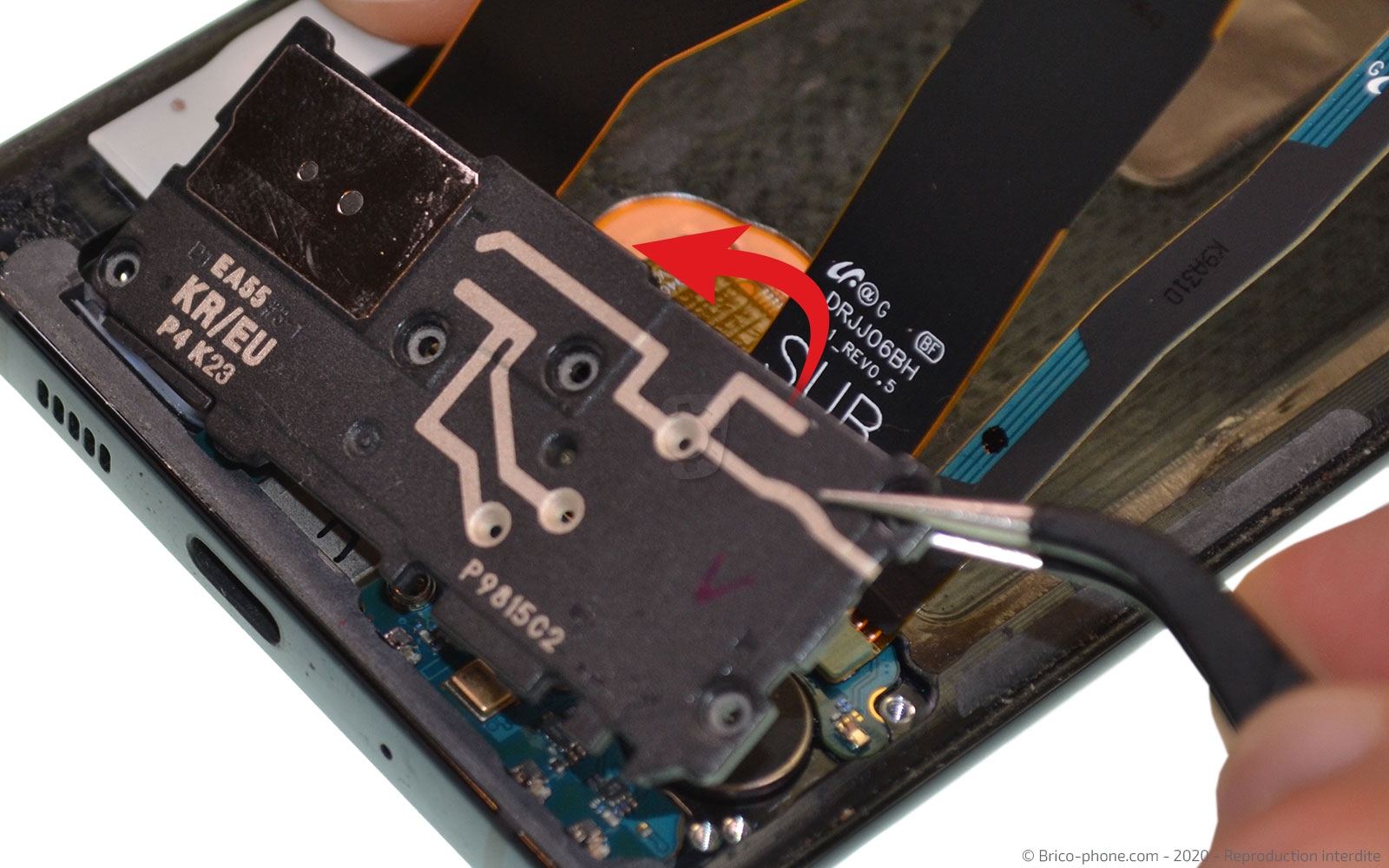

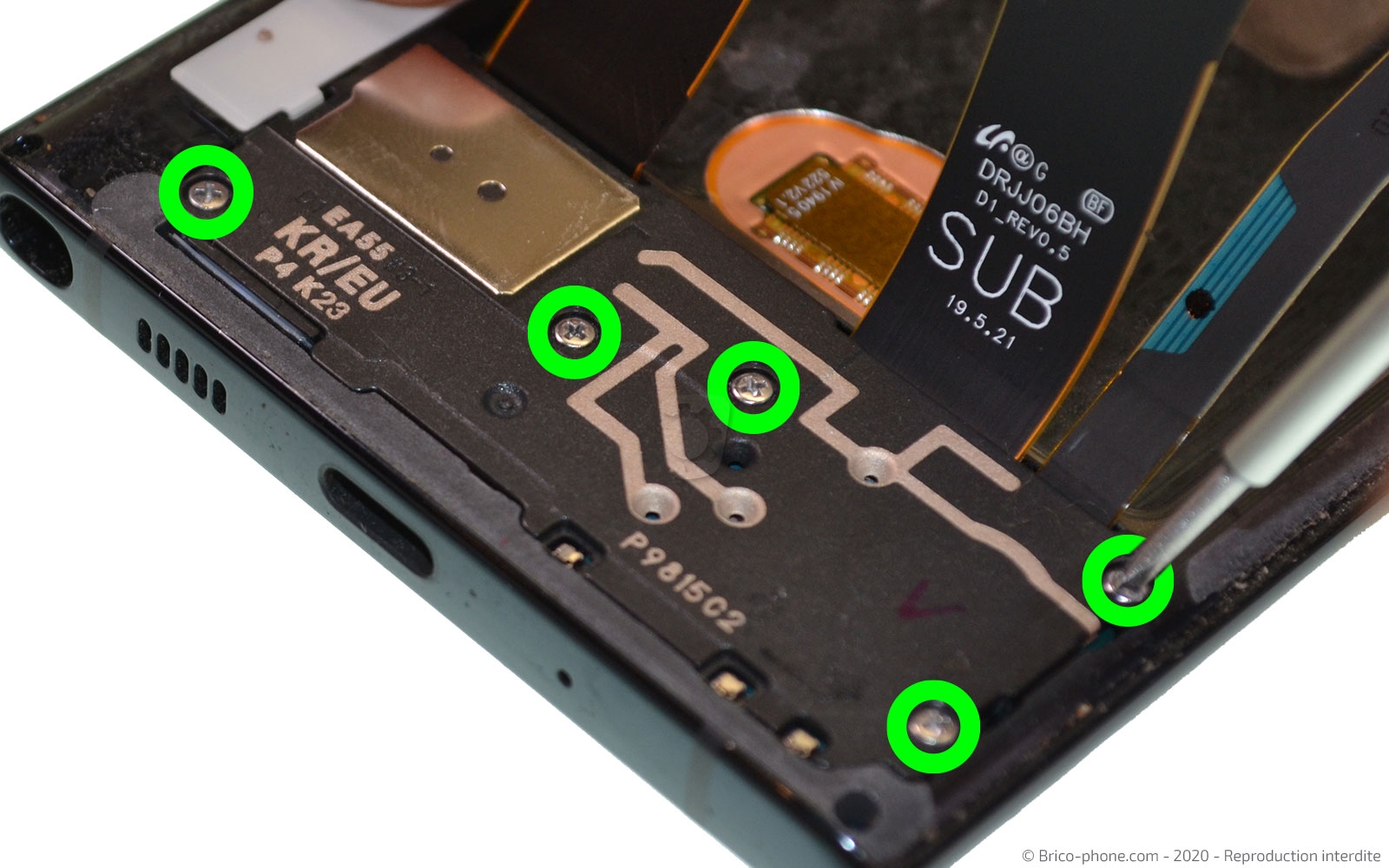

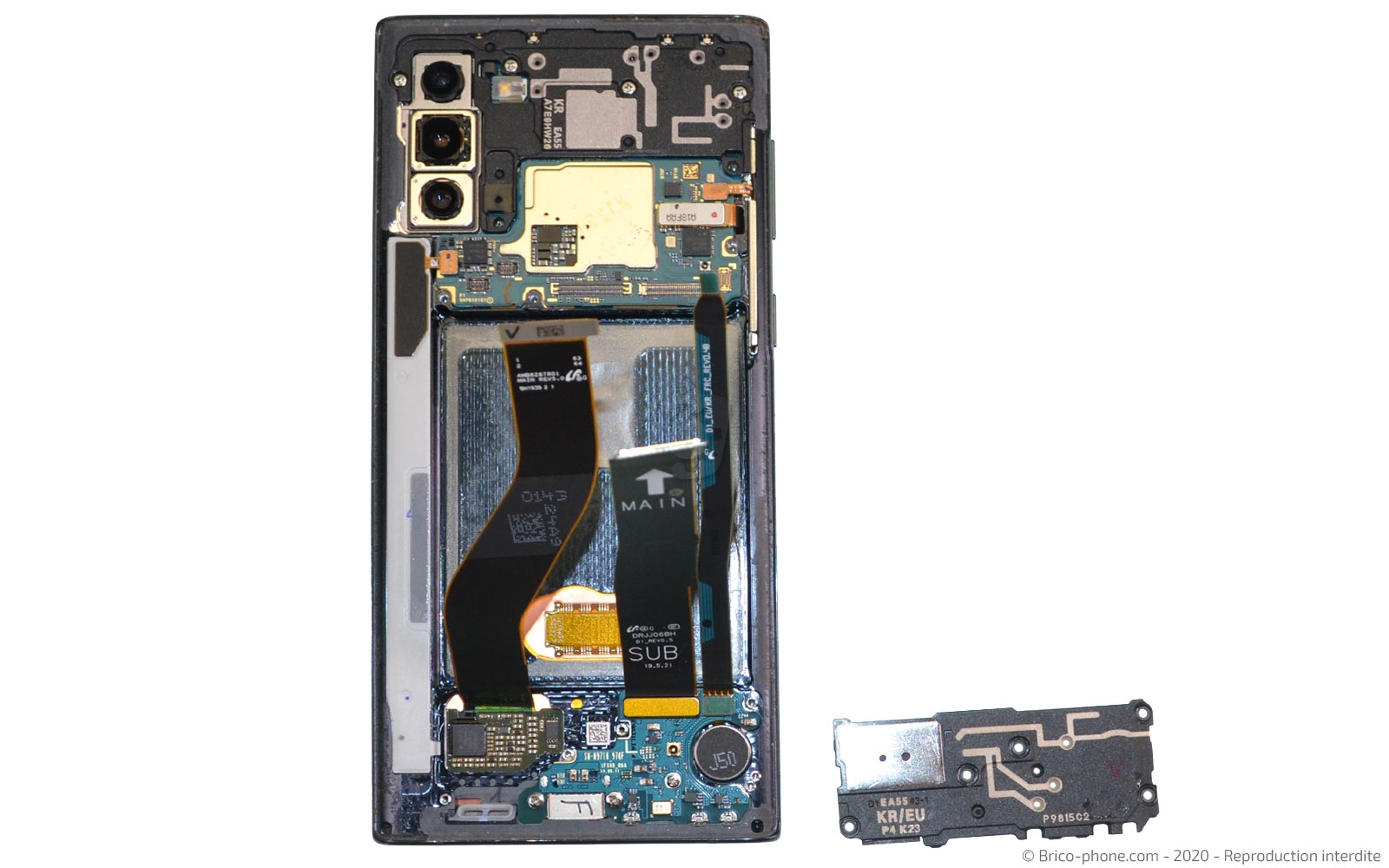

Dévissez les 5 vis cruciformes de la partie inférieure du téléphone afin de pouvoir retirer le haut-parleur externe avec la pincette en métal.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Haut-parleur externe pour Samsung Galaxy Note 10 29.90€
Etape 9

Etape 9 Enlever la rallonge d'interconnexion et le câble coaxial

C'est muni du spudger qu'il vous faut déconnecter la nappe coaxiale ainsi que celle de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 10

Etape 10 Libérer le connecteur de charge

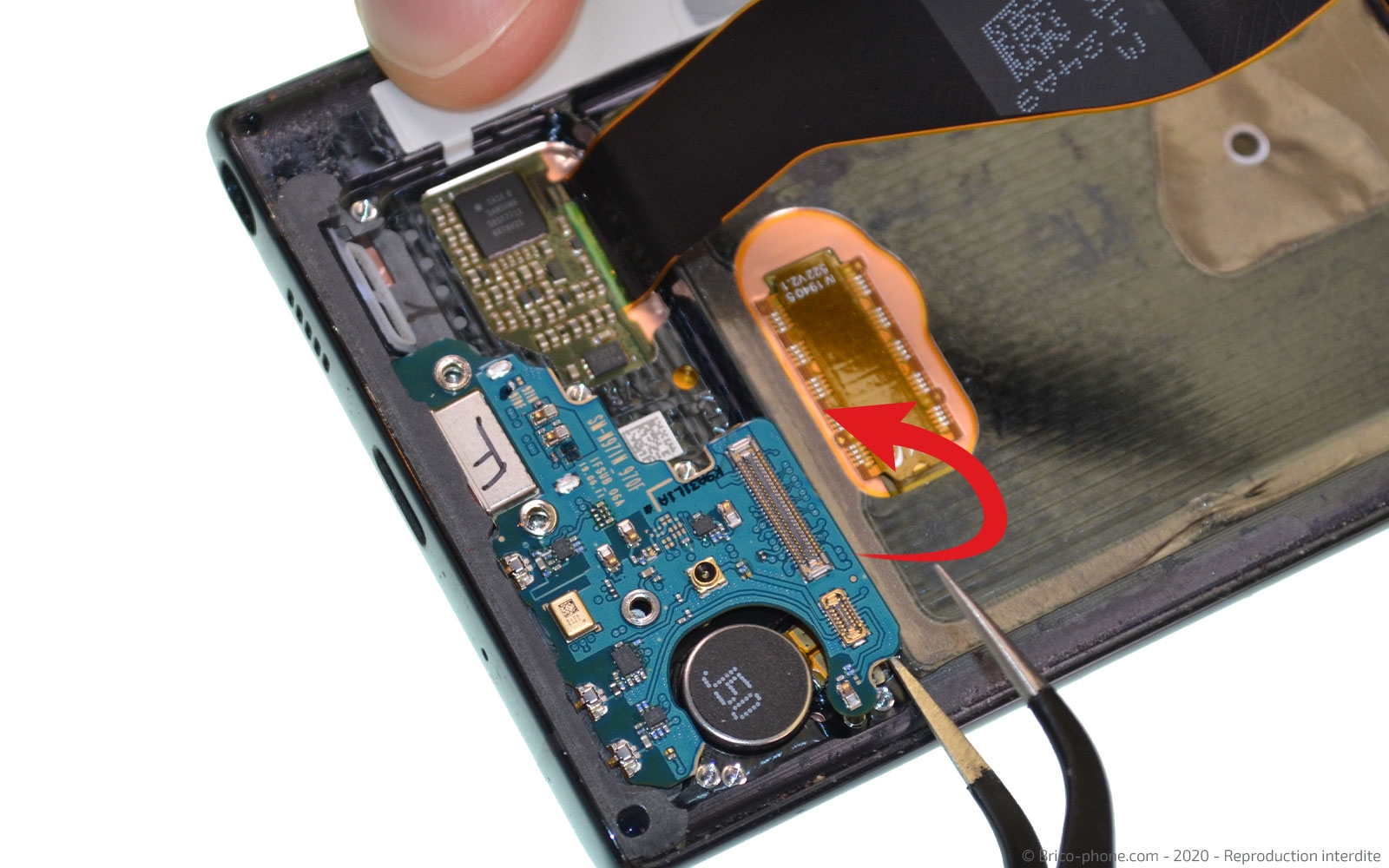

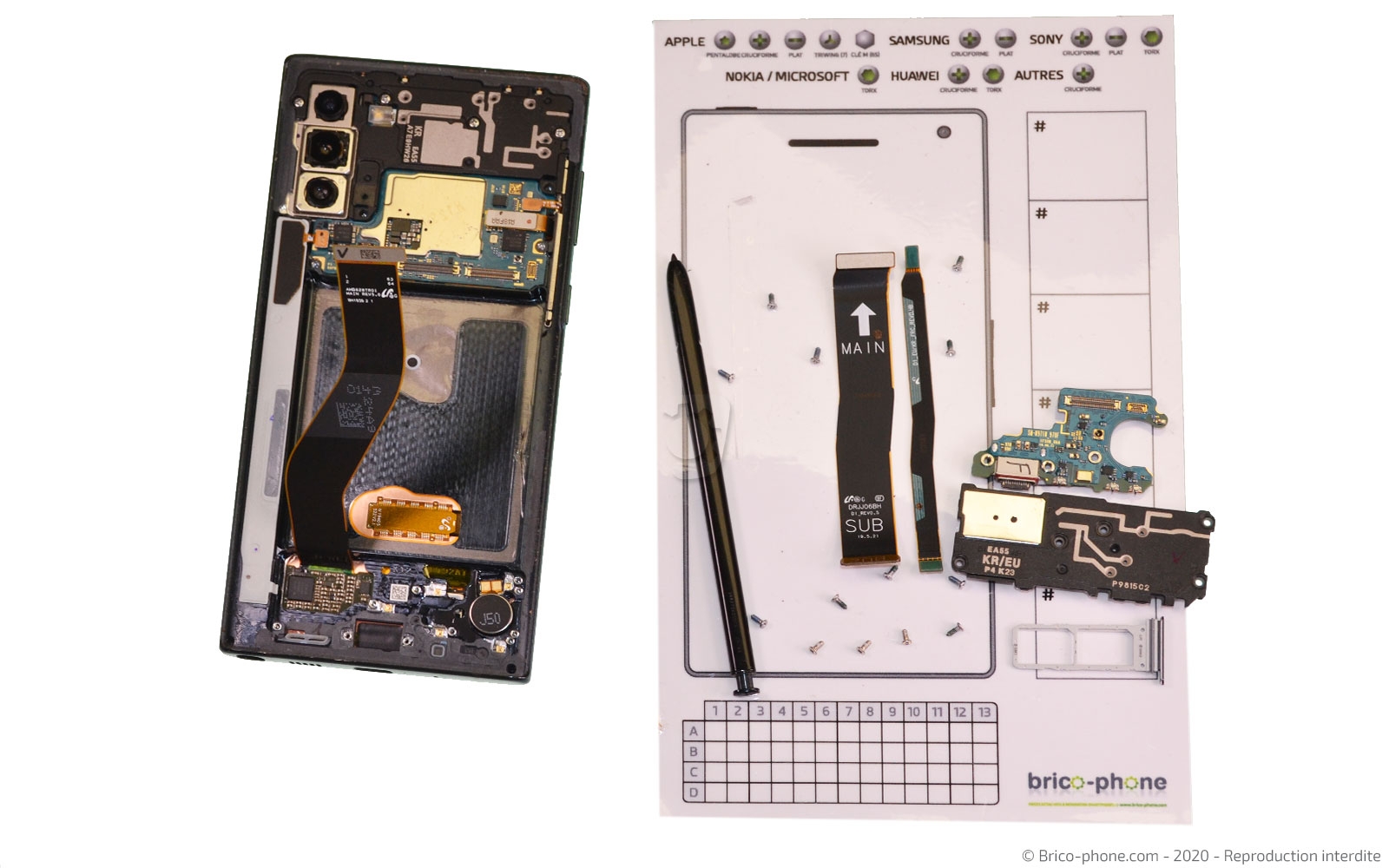

Il reste 3 vis cruciformes à retirer du dock avant de pouvoir le soulever et le sortir du téléphone.

Utilisez le patron magnétique pour ne perdre ni vis ni composant.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé 5.90€
Etape 11

Etape 11 Retirer le module d'antenne

Toujours avec le même tournevis, enlevez les 4 vis du cache en plastique afin de pouvoir le sortir de votre Samsung GAlaxy Note 10.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Module d'antenne principal pour Samsung Galaxy Note 10 13.90€
Etape 12

Etape 12 Déconnecter les différentes nappes de la carte mère

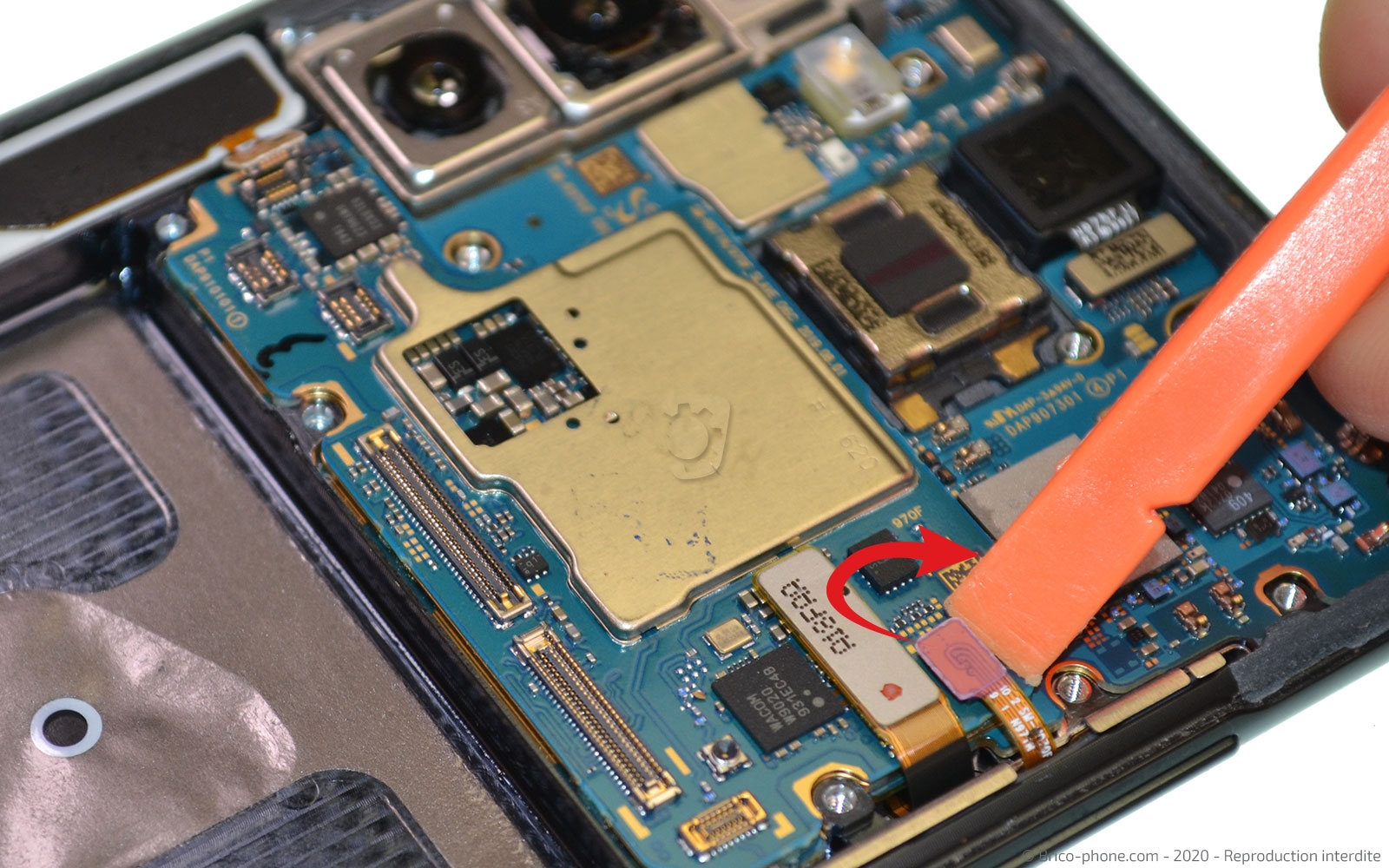

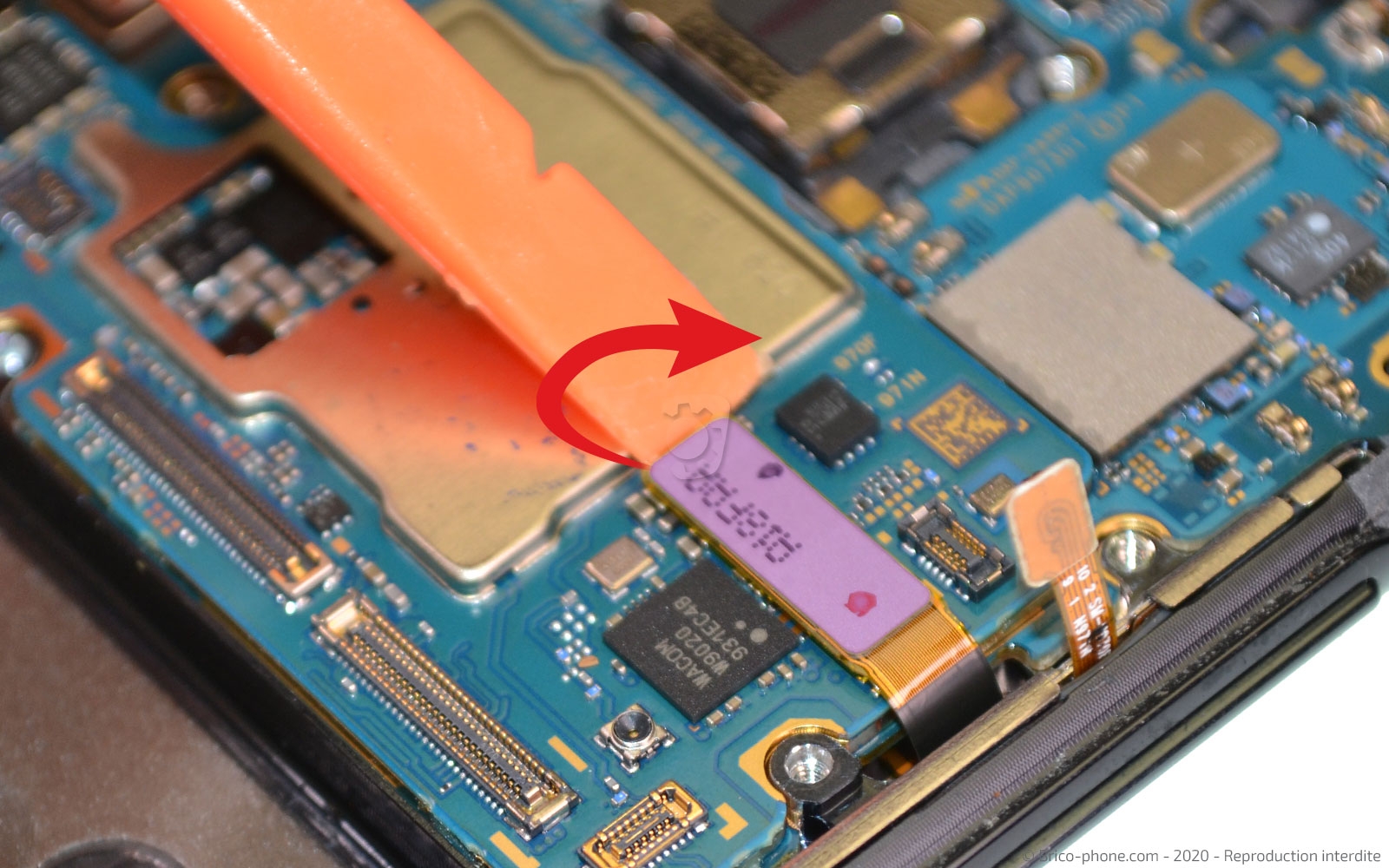

Avec le spudger, déconnectez la nappe du stylet, celle des boutons et celle de l'écran.
Outils
Levier Nylon
Etape 13

Etape 13 Ôter la carte mère

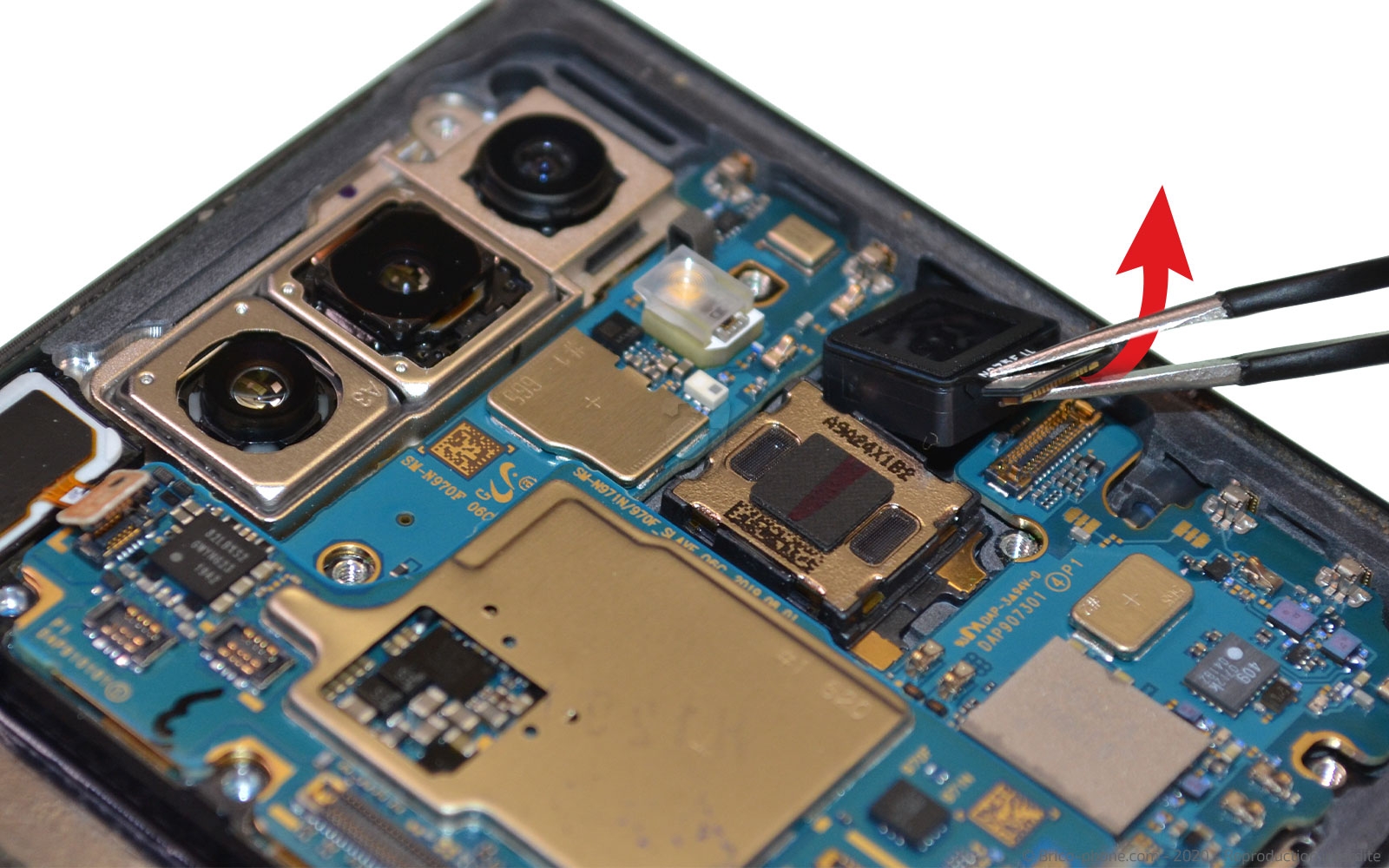

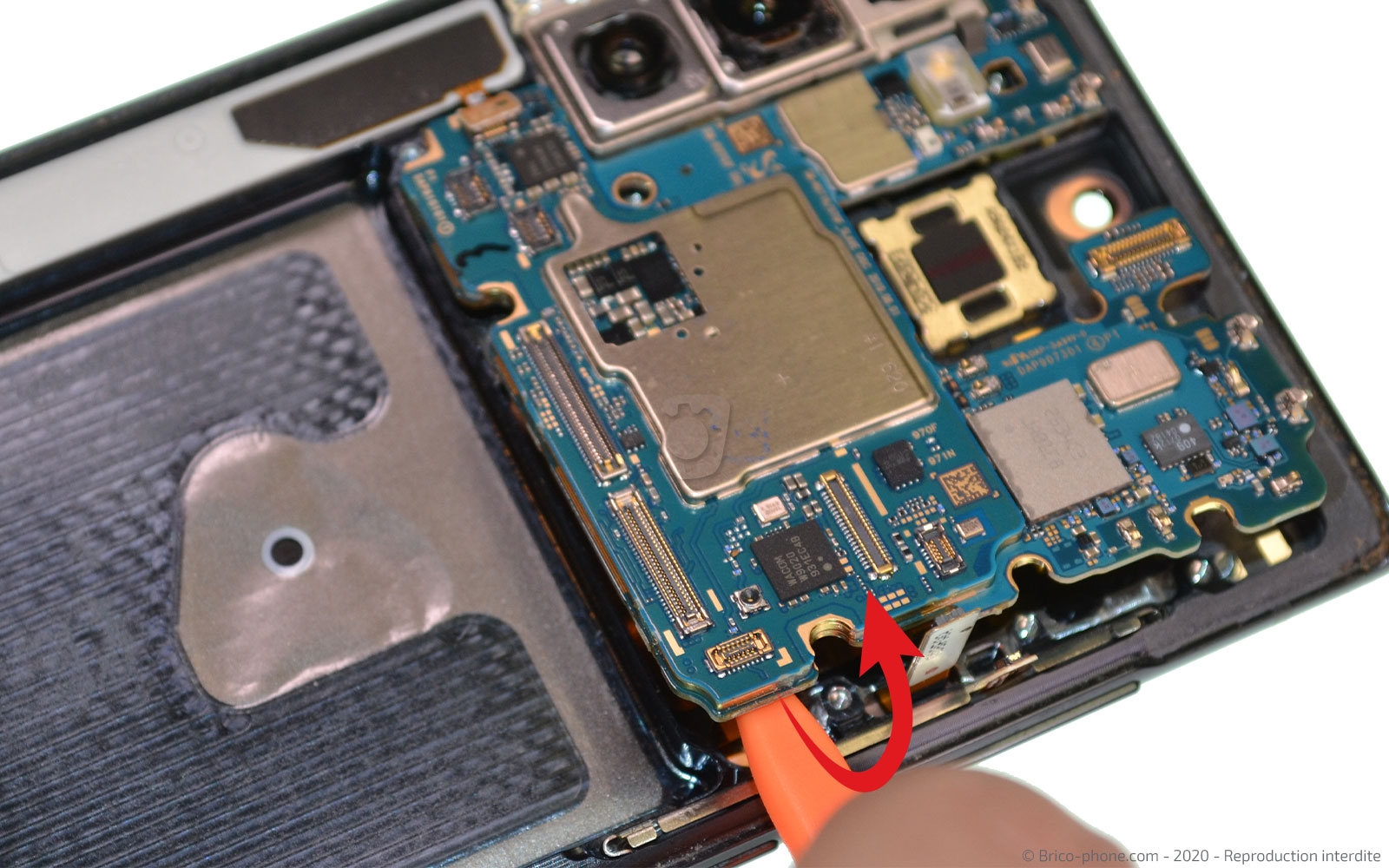

Débranchez la nappe de la caméra avant afin de pouvoir l'extraire du téléphone pour pouvoir libérer la carte mère du châssis.
Outils
Levier Nylon
Pince Brucelles
Pièces
Caméra Avant pour Samsung Galaxy Note 10 et Note 10+ 44.90€
Etape 14

Etape 14 Débrancher les caméras

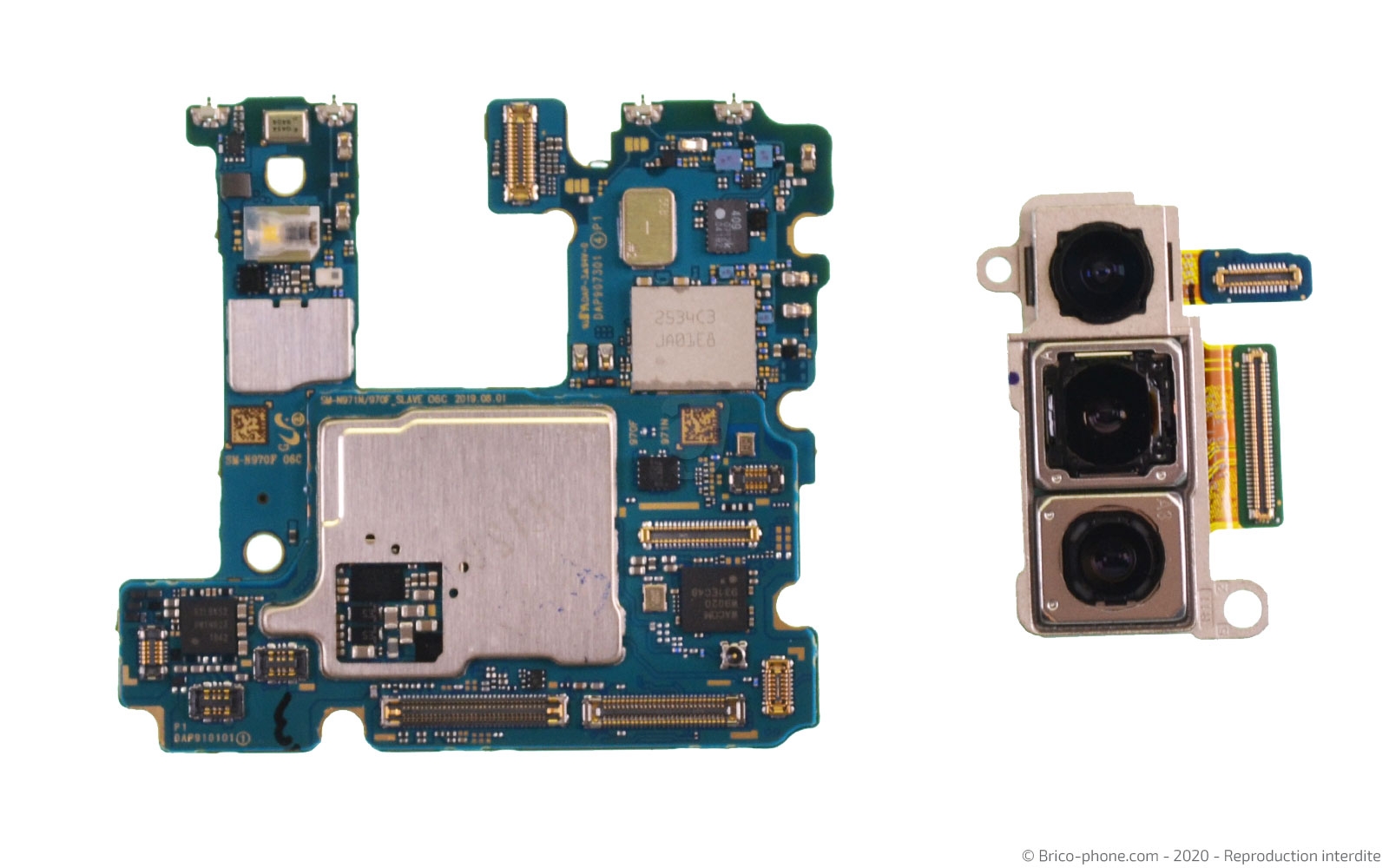

Sur la carte mère, il ne vous reste plus qu'à déconnecter les deux nappes des caméras arrières avant de mettre de coté.
Outils
SIM
Etape 15

Etape 15 Récupérer les petits éléments

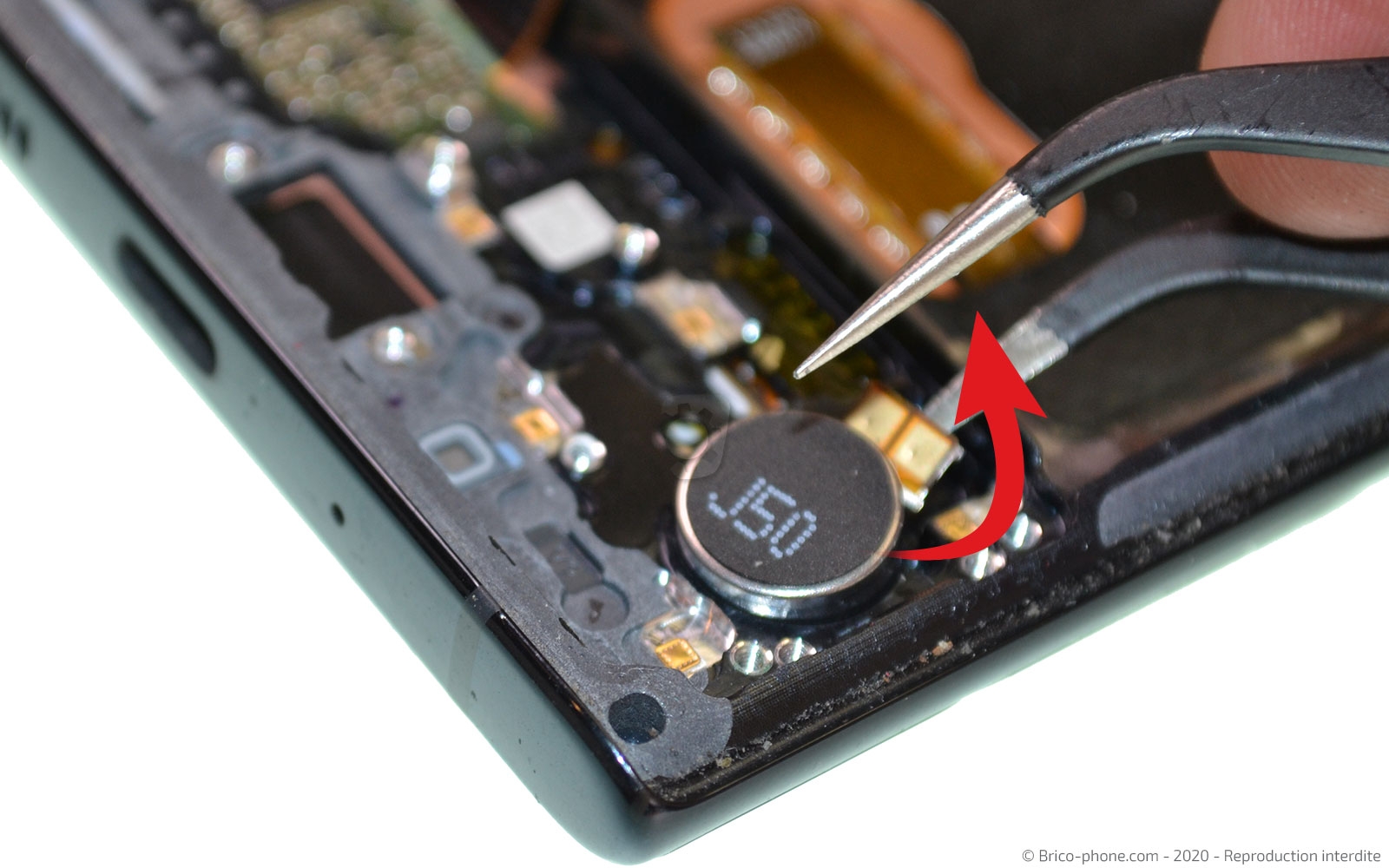

A l'aide de la pincette, décollez l'écouteur de l'oreille ainsi que le vibreur.
Outils
Pince Brucelles

Vue éclatée

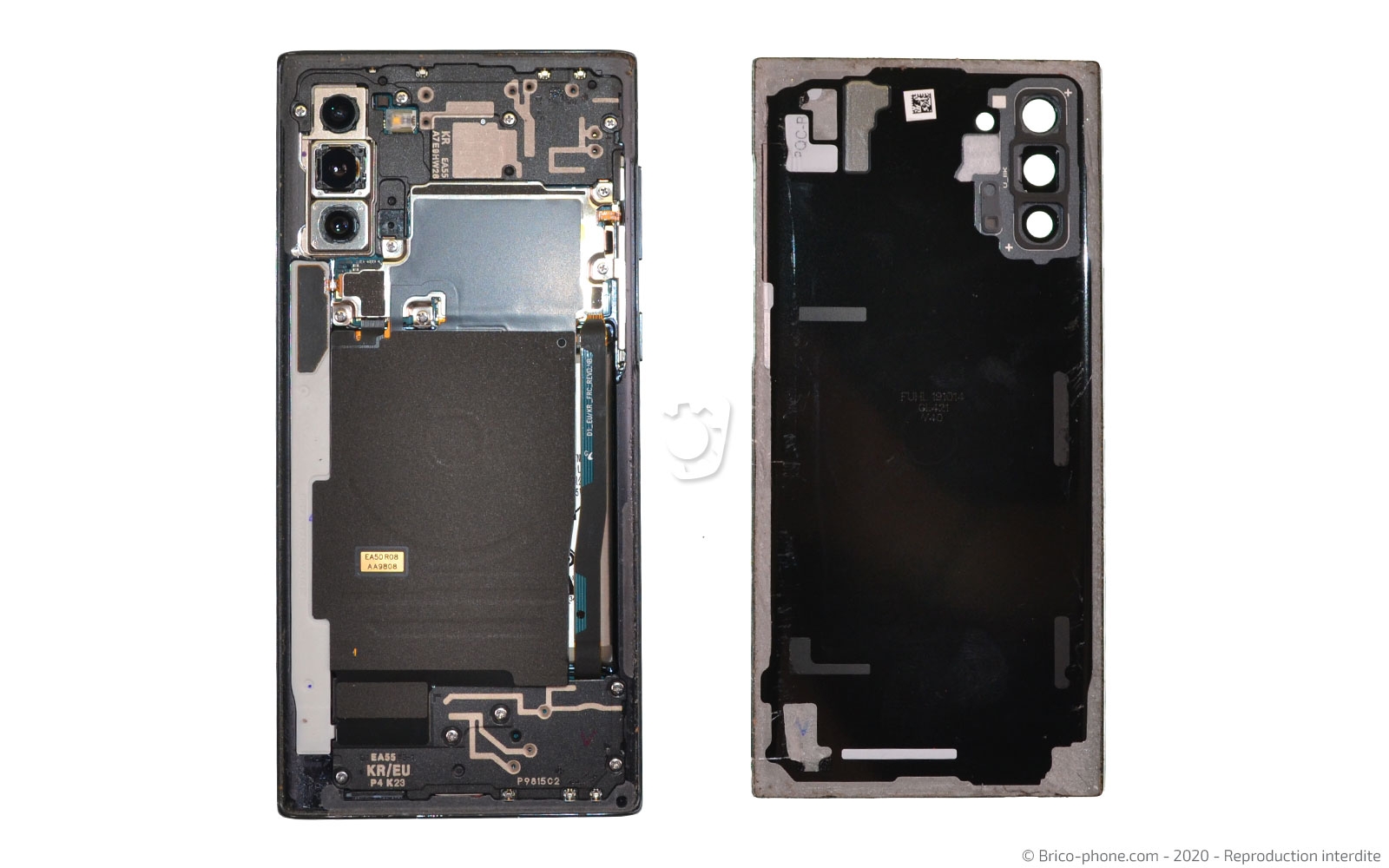

Le démontage de votre Samsung Galaxy Note 10 est maintenant terminé. Voici la photo de l'ensemble des composants de votre smartphone.

Si vous souhaitez le remonter, il ne vous reste plus qu'à suivre les étapes précédentes dans l'ordre décroissant.
