Changement du connecteur de charge sur Galaxy S20

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S20
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre connecteur de charge est endommagé

Il est temps de remplacer le connecteur de charge de votre smartphone mais vous ne savez pas par où commencer ? Brico-phone met à votre disposition ce tutoriel détaillé en images pour vous accompagner étape par étape dans cette réparation et vosu permettre de redonner un coup de neuf à votre Samsung Galaxy S20.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Pour être certain de posséder un Samsung Galaxy S20, nous vous conseillons de vous assurez d'avoir la référence SM-G980F dans les paramètres de votre téléphone.

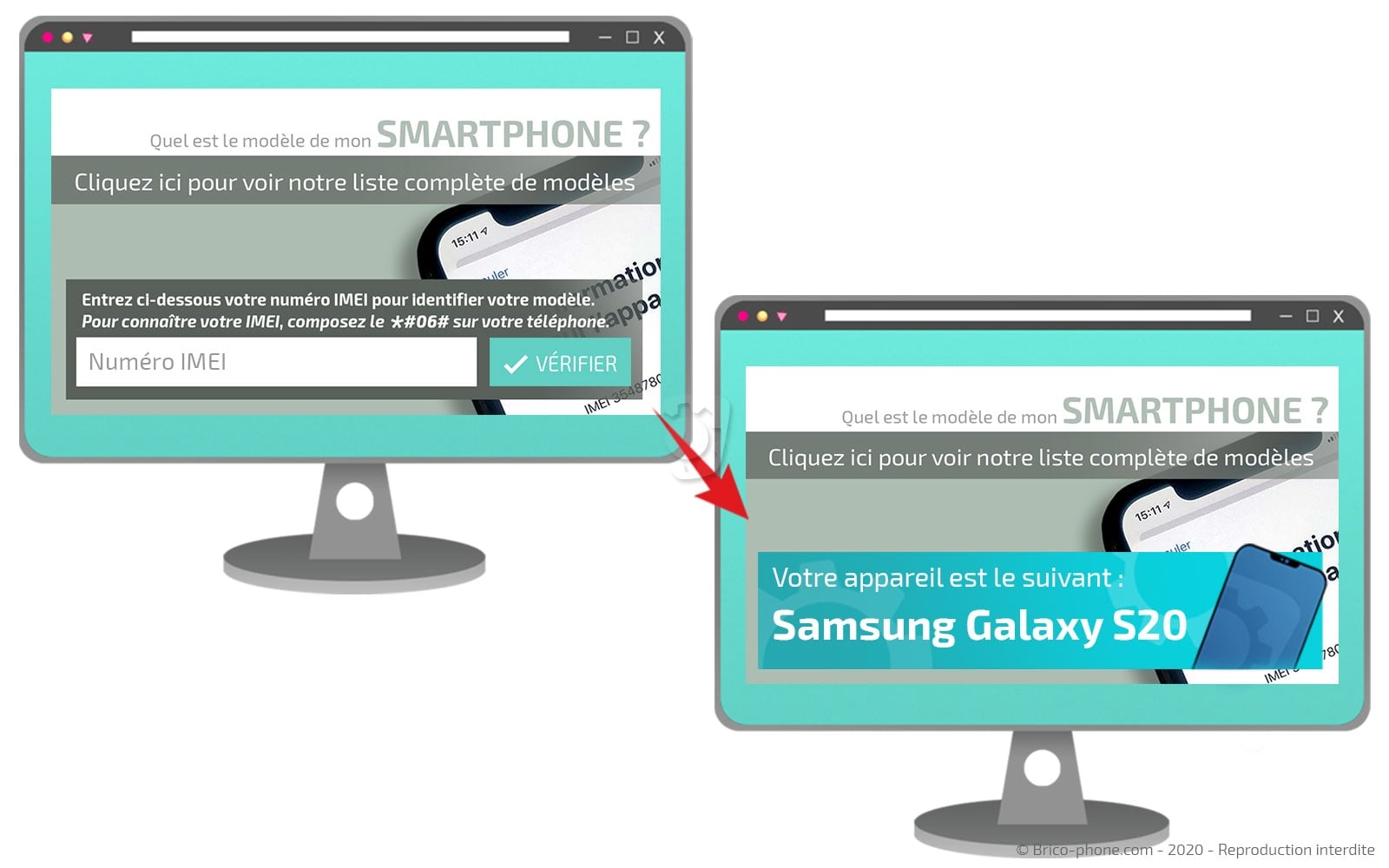

Il existe une autre manière de procéder pour connaitre exactement le modèle qui se trouve entre vos mains, composez simplement le *#06# et un ou plusieurs numéros IMEI devrait s'afficher.
Recopiez l'un de ces derniers dans la rubrique dédiée sur brico-phone.com. Nous nous chargeons de vous proposer les produits correspondants à votre smartphone.
Etape 1

Etape 1 Eteindre le smartphone

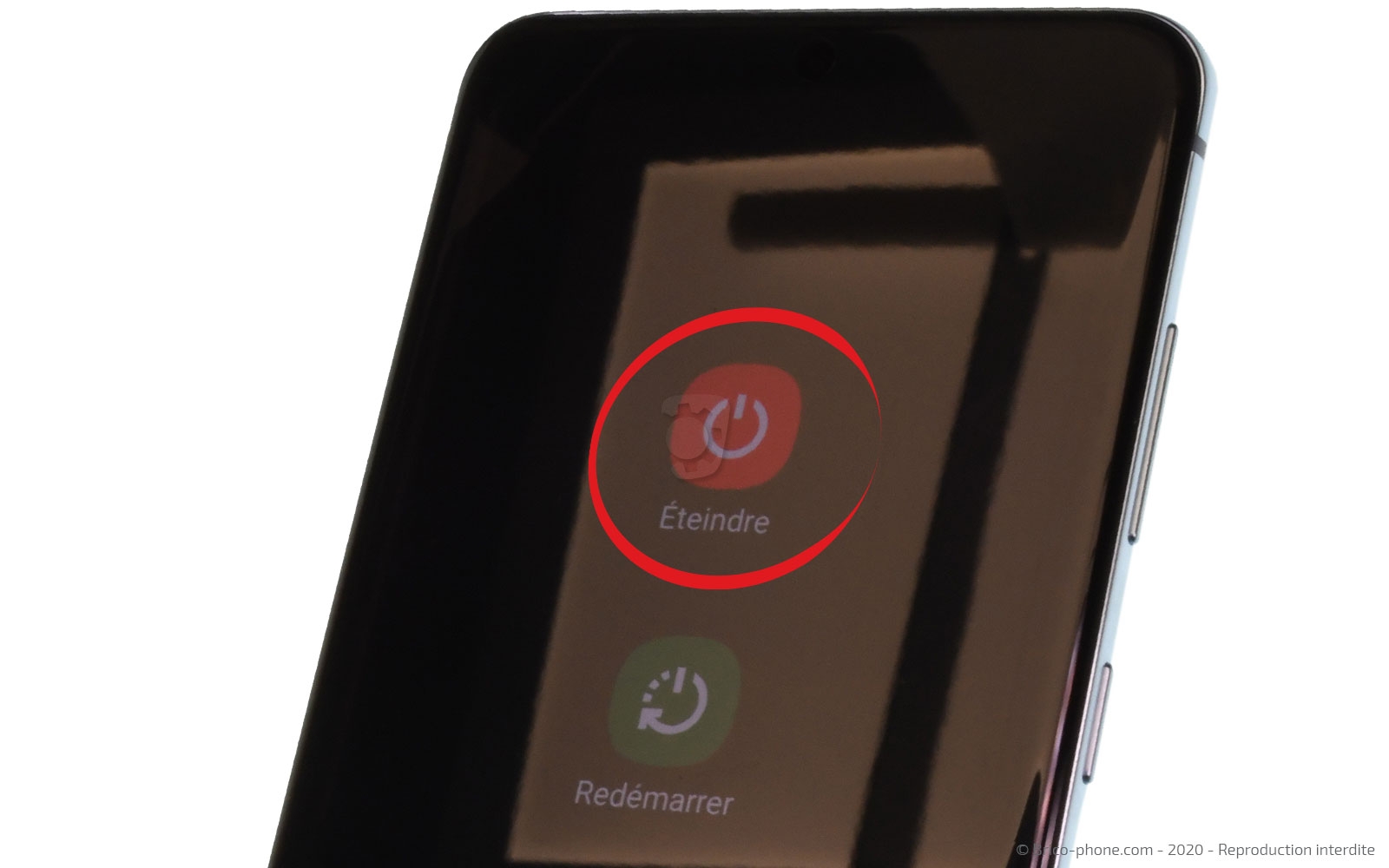

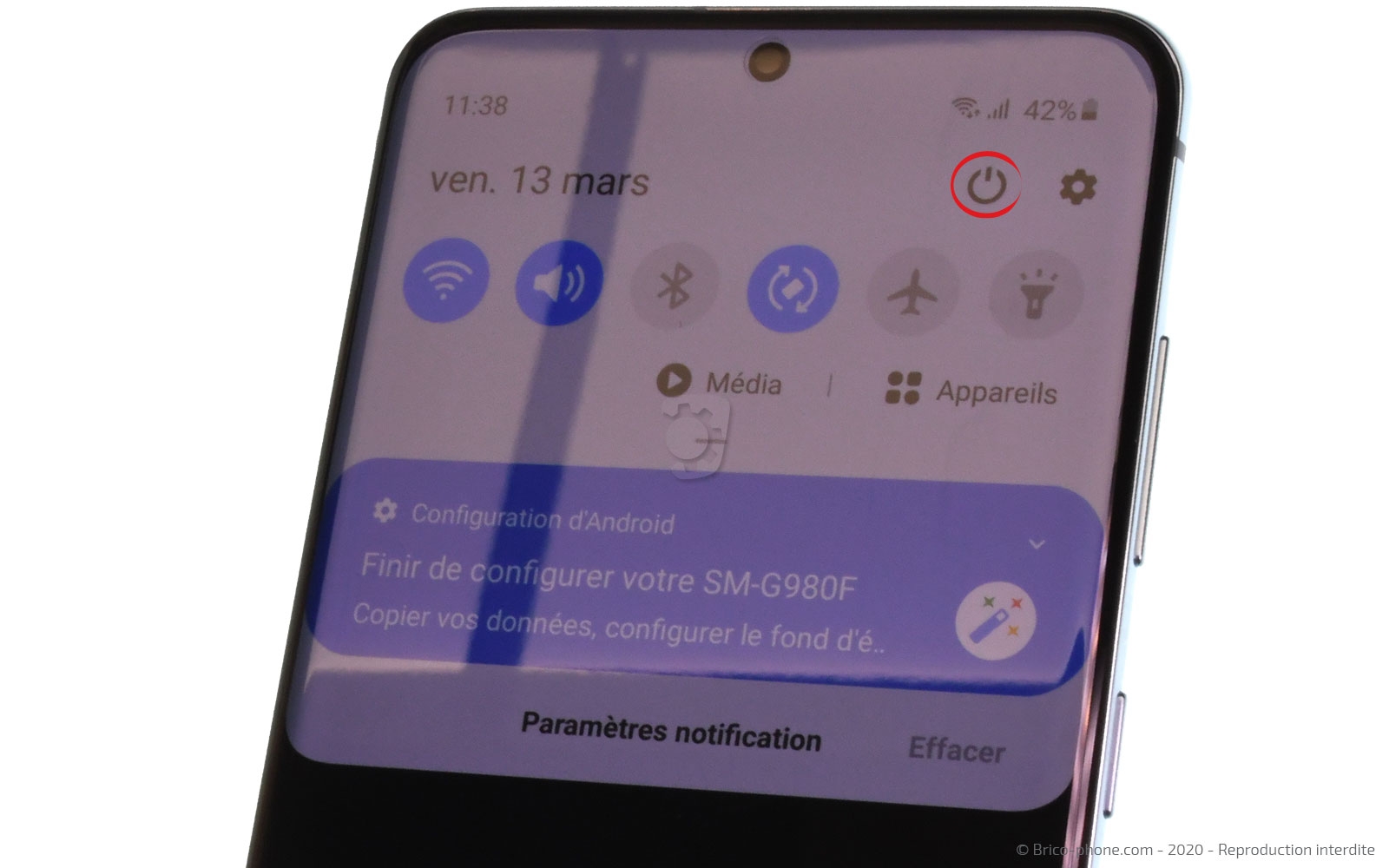

Eteignez votre smartphone avant de commencer la réparation.
Etape 2

Etape 2 Retirer le tiroir Sim

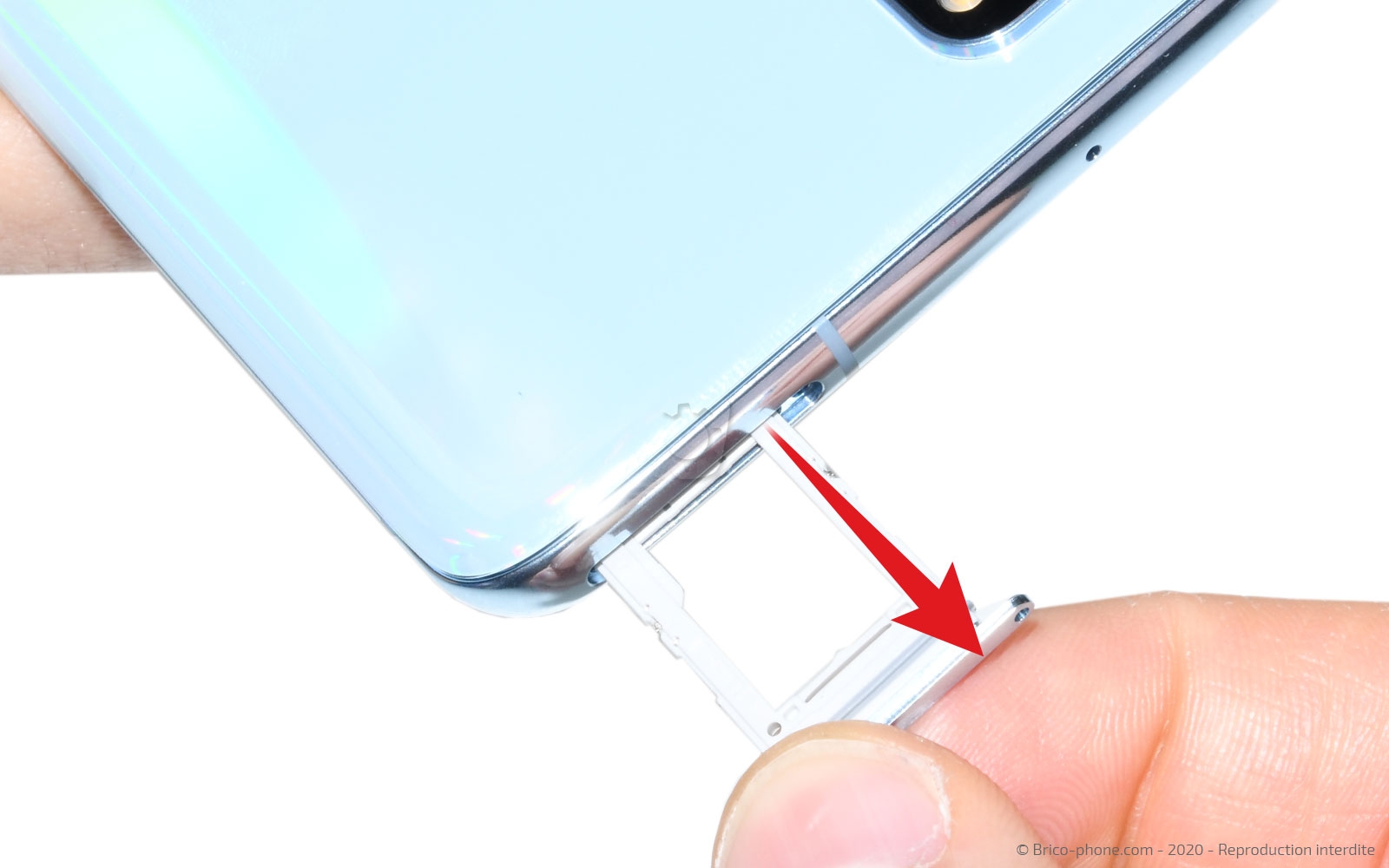

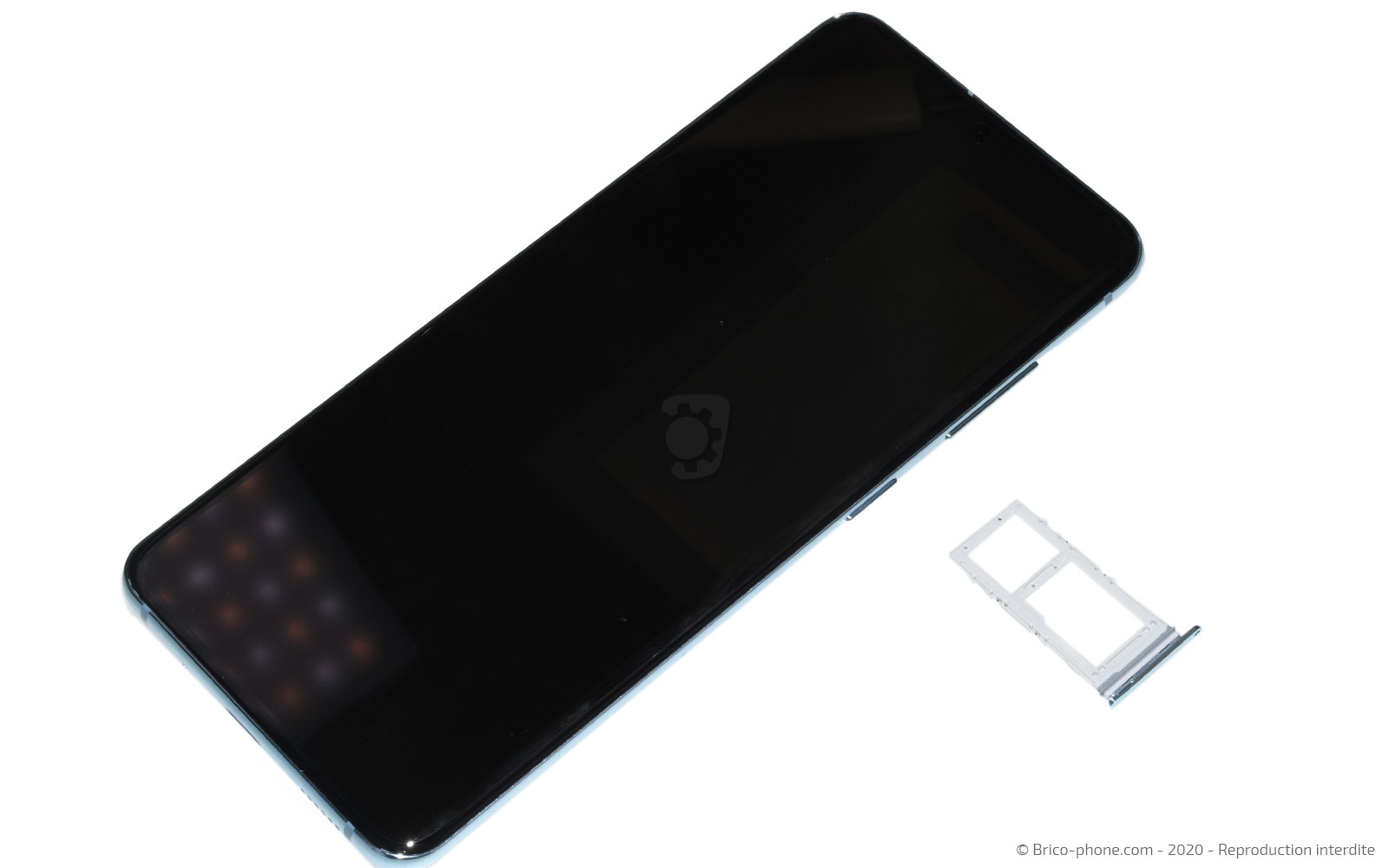

Aidez-vous de l'outil d'extraction pour retirer le rack Sim du téléphone.
Outils
SIM
Etape 3

Etape 3 Chauffer la vitre arrière

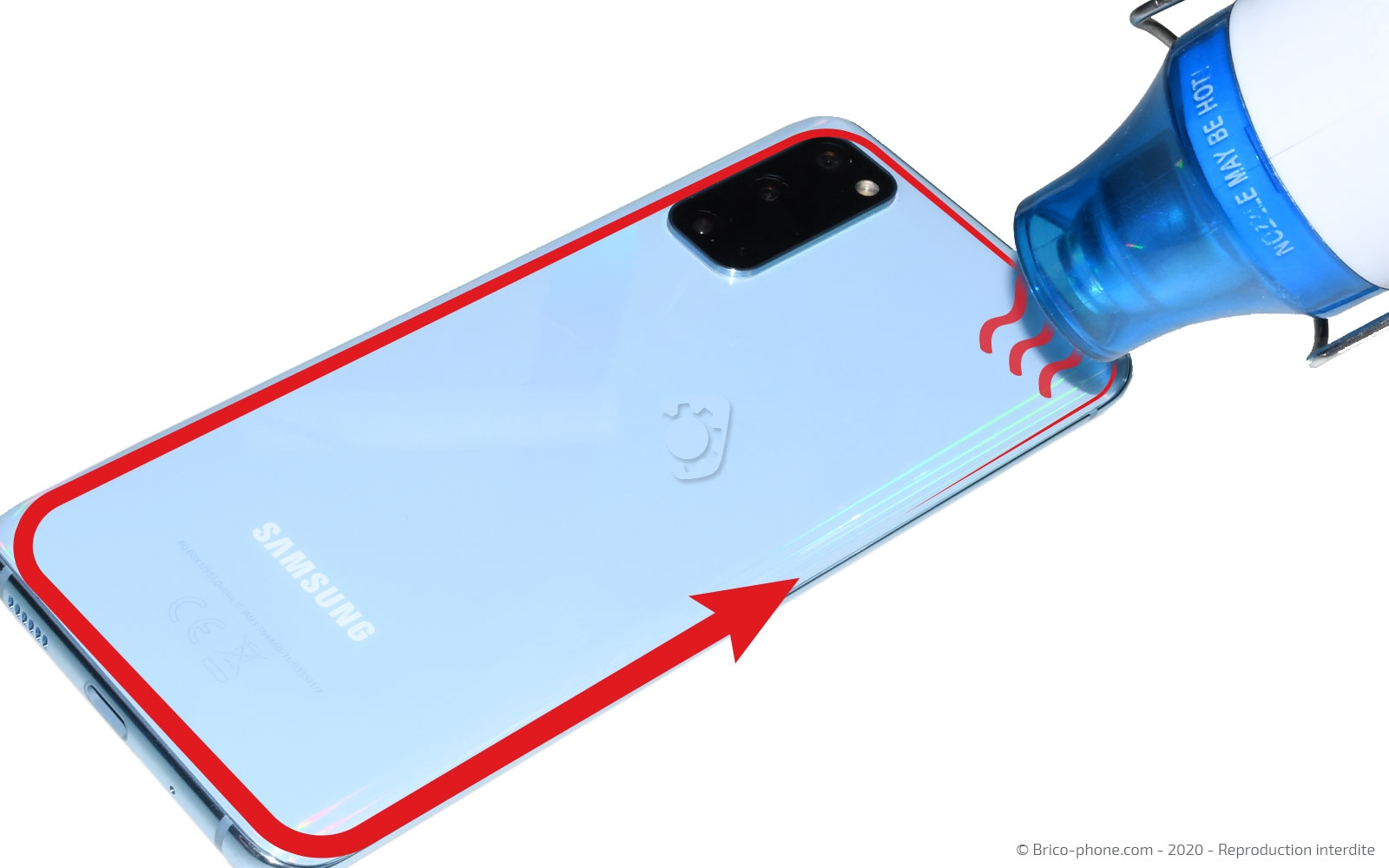

Chauffez la vitre arrière de votre smartphone à l'aide du coussin chauffant, du décapeur thermique ou encore votre propre sèche-cheveux.

Vous possédez un sèche-cheveux ou un décapeur thermique ? Avec cet ustensile, il vous suffit de chauffer le contour de la façade arrière.

Autrement, passez le petit coussin chauffant au micro-ondes 1 à 2 minutes et déposez-le sur la vitre arrière environ 40 secondes.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Ouvrir le téléphone

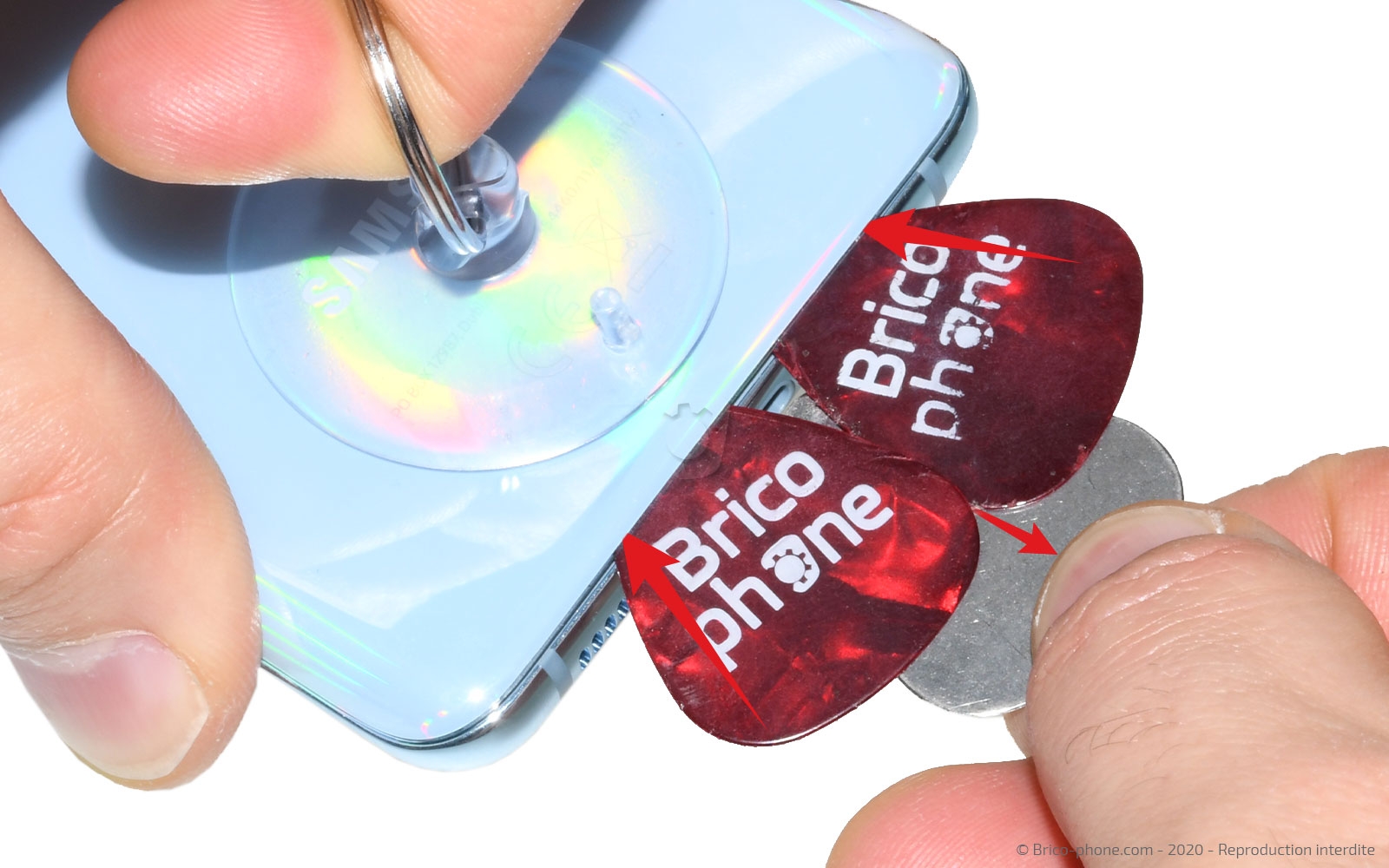

Placez la ventouse sur la vitre arrière auprès de la prise charge.
Tirez la boucle de l'outil afin de pouvoir insérer le médiator en métal troué entre la façade arrière et le châssis.

Ensuite, remplacer l'outil métallique par ses versions plastique afin de terminer le décollage de la coque sans endommager cette dernière en y faisant le tour.
Outils
Médiator
Ventouse
Pièces
Vitre arrière pour Samsung Galaxy S20 et S20 5G Cosmic Gray 49.90€
Etape 5

Etape 5 Enlever la plaquette intermédiaire

Munissez-vous du tournevis cruciforme pour retirer les 5 vis retenant la plaquette.
Avant de la sortir de votre Samsung Galaxy S20, pensez à la décoller de la partie inférieure.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Déconnecter la batterie

Débranchez la connectique de la batterie en vous aidant de la spatule en nylon.
Outils
Levier Nylon
Etape 7

Etape 7 Extraire le haut-parleur externe

Reprenez le tournevis cruciforme de votre kit d'outils pour extraire les 5 vis qui retiennent le haut-parleur externe au connecteur de charge.
Aidez-vous de la pincette pour sortir le composant du châssis.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 8

Etape 8 Libérer le connecteur de charge

A l'aide du spudger, déconnectez les nappes de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 9

Etape 9 Récupérer le dock endommagé

Retirez les 3 dernières vis cruciformes avant de faire basculer le connecteur de charge avec la pince métallique à l'extérieur du smartphone.
Outils
Tournevis Cruciforme
Pince Brucelles

Conseils pour le remontage

Vous pouvez dès à présent remonter votre Samsung Galaxy S20 en suivant les étapes précédentes dans l'ordre décroissant.

Pensez à nettoyer le châssis, si besoin, à l'aide de la spatule pour décoller les restes de stickers.

Ensuite, placez un filet de colle B-7000 sur les bords du châssis avant de refermer le téléphone et de le laisser sous presse environ 45 minutes.
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€
