Changement de batterie sur Galaxy S20

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S20
Réparation
Note de réparabilité 12/20
Temps estimé 45 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre téléphone ne tient plus la charge.

Vous avez besoin de changer la batterie vieillissante de votre Samsung Galaxy S20 ? Pour vous aider, nos experts Brico-phone vous propose de suivre ce tutoriel photos étape par étape afin de réussir cette réparation.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Commençons par nous assurez que vous possédez un Samsung Galaxy S20 afin de commander les bonnes pièces pour effectuer cette réparation.

Pour faire cette vérification, il vous suffit de vous rendre dans les paramètres de votre smartphone ou alors de composer le *#06# depuis votre clavier et de retranscrire le numéro IMEI sur notre page d'accueil.
Etape 1

Etape 1 Eteindre le smartphone

Faites descendre la barre de notifications et appuyez sur le logo "extinction" afin de mettre hors tension votre Galaxy S20.
Etape 2

Etape 2 Retirer le tiroir Sim

Retirez le tiroir Sim avec l'outil adéquat d'origine ou fourni avec le kit d'outils.
Outils
SIM
Etape 3

Etape 3 Chauffer la vitre arrière

Tout d'abord, il vous faut chauffer la façade arrière de votre téléphone pour pouvoir l'ouvrir. Pour cette manipulation, vous pouvez utiliser un décapeur thermique ou un coussin chauffant qu'il faudra avoir passé au micro onde environ 2 minutes avant de l'installer sur le dos du smartphone. Si vous choisissez d'utiliser le décapeur thermique ou alors un sèche-cheveux, chauffez simplement le contour de la vitre arrière pour ramollir son sticker. e nvoila et mintenant alors ?


Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Ouvrir le téléphone

Installez la ventouse sur la partie inférieure de la vitre arrière de votre Samsung Galaxy S20 puis exercez une pression sur sa boucle afin de glisser le médiator fin en métal entre la coque et le châssis.

Insérez les médiators en plastique sur leur version métallique afin de pouvoir extraire cette dernière du smartphone.

Pour finir, décollez la vitre arrière petit à petit en déplaçant délicatement les médiators rouges sur tout le contour du composant.
Outils
Médiator
Ventouse
Etape 5

Etape 5 Enlever la plaquette intermédiaire

Ôtez les 5 vis cruciformes de la plaquette et décollez la partie souple du bas du smartphone afin de pouvoir sortir le cache et apercevoir la batterie de votre Samsung Galaxy S20.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 6

Etape 6 Libérer les nappes de la carte mère

Toujours avec le spudger, débranchez la nappe de la batterie, celles de la rallonges d'interconnexion et afin celle de l'écran.
Outils
Levier Nylon
Etape 7

Etape 7 Dissoudre les stickers de batterie

Un sticker retient la batterie au châssis de votre Samsung Galaxy S20. Pour la retirer de ce dernier, nous vous conseillons d'utiliser le liquide iRemover qui agit comme un dissolvant auprès des adhésifs.

Pour ce faire, munissez-vous de la carte en PVC transparente et du produit, puis insérez la carte entre le composant et le rebord du châssis.
Ensuite, il vous suffit de faire couler le liquide le long de la carte.

Avant d'ôter la pièce endommagée du smartphone, il faut laisser poser le produit environ 45 minutes afin que ce dernier ramollisse l'intégralité du sticker se trouvant sous la batterie. Pour cela, collez la ventouse dans l'angle bas droit de l'écran pour que votre smartphone soit incliné lors du temps de pose.
Outils
Carte PVC
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 8

Etape 8 Sortir la batterie

Il est temps de sortir la batterie de votre smartphone en tirant cette dernière à l'aide de la ventouse et du médiator en métal ou de la carte en PVC pour faire levier.
Outils
Carte PVC
Médiator
Ventouse

Conseils pour le remontage

Ce tutoriel est terminé et pour remonter votre Samsung Galaxy S20, il vous suffit de suivre les étapes précédentes dans le sens inverse.

Cependant, voici un dernier petit conseil, n'oubliez pas de retirer le sticker se trouvant au dos de la batterie.

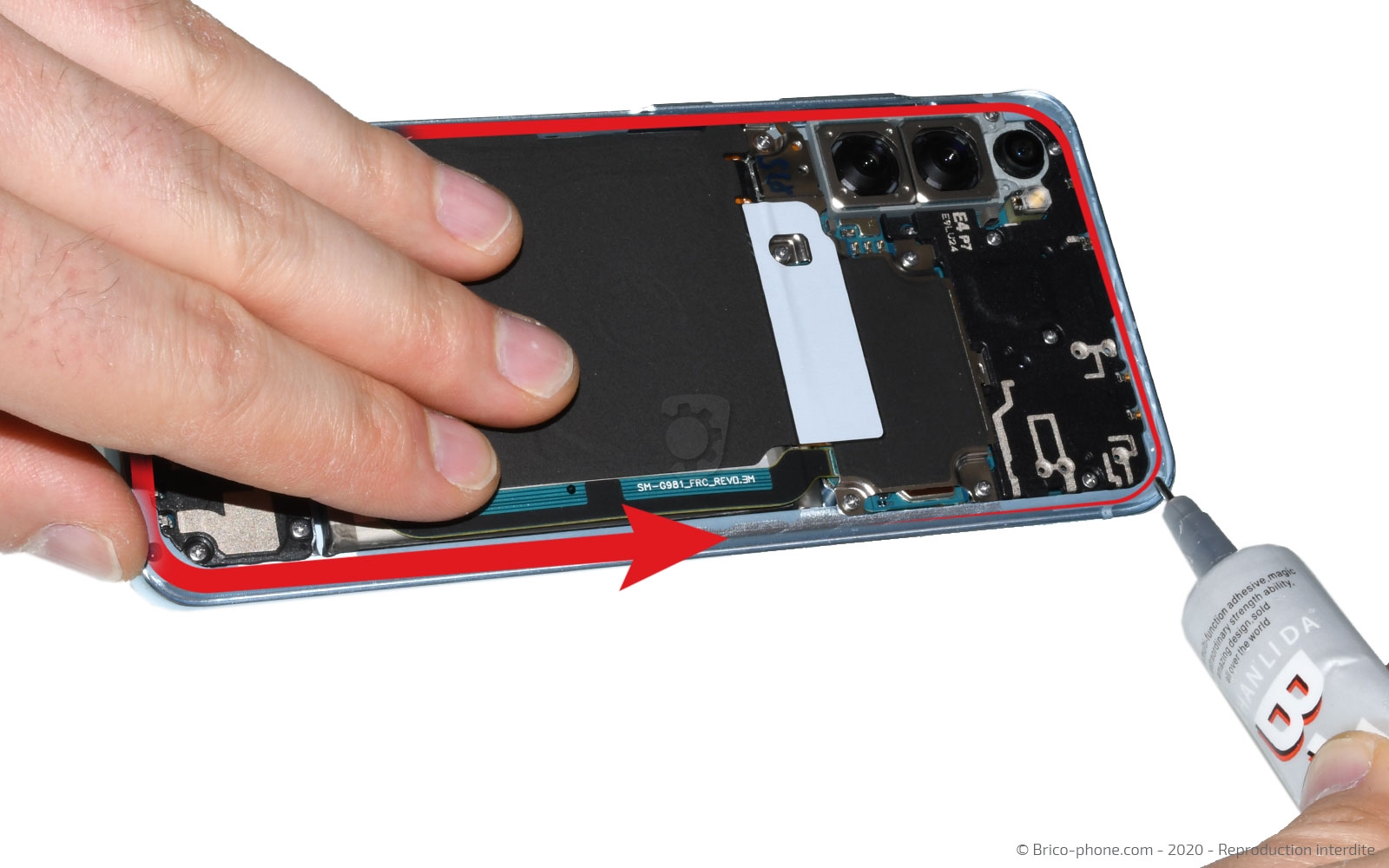

De plus pour refermer votre téléphone, nettoyez la vitre arrière des résidus de stickers avant de disposer un filet de colle B-7000 sur tout le tour du châssis.

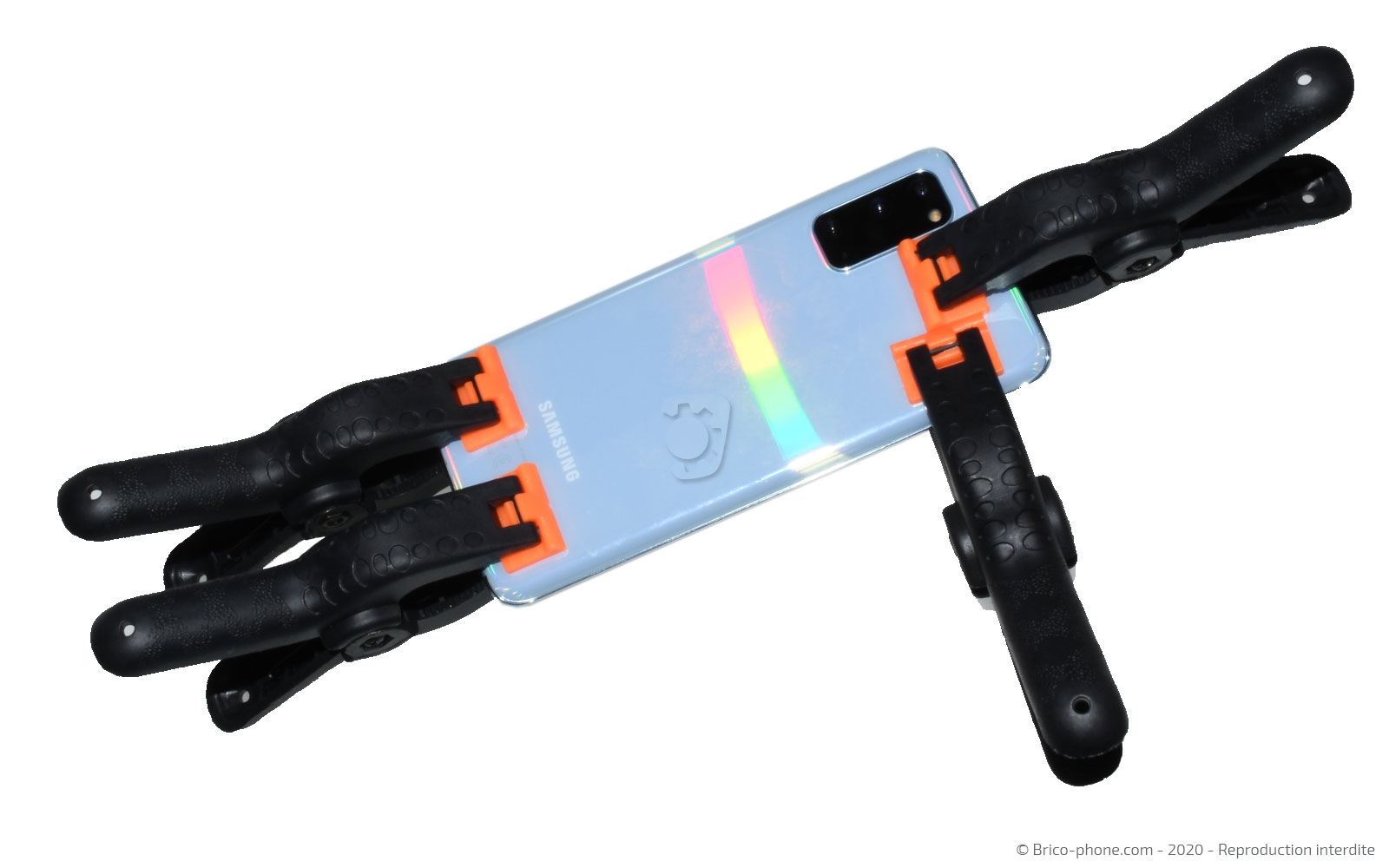

Laissez ensuite poser 45 minutes sous presse votre smartphone.
Outils
Colle
Pièces
Pince à ressort 6.90€
Colle professionnelle B7000 en tube de 3ml 3.90€
