Changement de la caméra arrière sur iPhone SE 2020

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone SE 2020
Réparation
Note de réparabilité NC
Temps estimé 15 min
Difficulté 1.5/5 (Facile)
Diagnostic

La caméra arrière de votre iPhone est cassée

Les photos et vidéos sont floues ou présentent des défauts

La caméra arrière de votre iPhone SE 2020 est cassée, elle ne fait plus la mise au point ? Vous pouvez la remplacer vous-même, en suivant ce tutoriel photos qui vous guidera lors de la réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Commandez la pièce détachée correspondante à votre iPhone en vérifiant la compatibilité des deux éléments grâce au numéro de modèle se trouvant dans les informations générales de votre smartphone.
Ce dernier doit être A2296.

Une fois que vous vous êtes assuré d'avoir le bon composant vous pouvez dès à présent éteindre votre téléphone et commencez la réparation.
Etape 1

Etape 1 Retirer le rack Sim

Sortez le tiroir Sim de son emplacement à l'aide de l'objet prévu à cet effet dans le kit d'outil Brico-phone ou celui d'origine.

En regardant dans la rainure du châssis vous devriez apercevoir le numéro de modèle de votre iPhone.
Outils
SIM
Etape 2

Etape 2 Ôter les vis pentalobes

Dans un premier temps, il vous faut extraire les deux vis pentalobes situées au bas du téléphone.
Outils
Tournevis Pentalobe
Etape 3

Etape 3 Chauffer l'écran

Continuons à ouvrir le téléphone en chauffant légèrement les bords de l'écran avec un décapeur thermique ou un sèche-cheveux.

Ensuite, collez la ventouse à gauche du bouton Home afin de pouvoir soulever suffisamment l'écran pour y glisser le médiator en métal.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Ouvrir le téléphone

Retirez le médiator en métal afin de pouvoir déclipser entièrement l'écran à l'aide de la spatule verte. Son extrémité fine vous permettra de glisser sur toute la longueur.

Basculez l'écran vers la droite en faisant attention aux différentes nappes de l'écran encore connectées.
Outils
Médiator
Spatule
Ventouse
Etape 5

Etape 5 Enlever la plaquette 01

Pour plus de facilité et de sureté, retirez les 4 vis nommées b avec le tournevis cruciforme pour libérer les nappes de l'écran et de la batterie.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 6

Etape 6 Déconnecter les nappes de l'écran

A l'aide du spudger, déconnectez la batterie ainsi que les deux nappes de l'écran.
Outils
Levier Nylon
Etape 7

Etape 7 Débrancher la nappe Facetime

Toujours avec le même tournevis, sortez les vis c1, c2 et c3 pour retirer la plaquette #02.

Ensuite, débranchez la nappe de la caméra Facetime et mettez de coté l'écran.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 8

Etape 8 Sortir le support de protection métallique 13

Otez la vis k2 avec le tournevis cruciforme puis la vis k1 avec le tournevis plat. Cela vous permettra de sortir en vous aidant de la pincette métallique, la plaquette de protection #13.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 9

Etape 9 Récupérer la caméra arrière

Reprenez le levier en nylon afin de déconnecter la nappe de la caméra arrière puis sortez-la du téléphone.
Outils
Levier Nylon

Conseil pour le remontage

Vous pouvez dès à présent remonter le nouvel appareil photo dans votre iPhone et suivre les étapes précédentes dans l'ordre inverse pour refermer ce dernier.

Avant de refermer, nettoyez les résidus de colle encore présents sur la tranche du châssis.

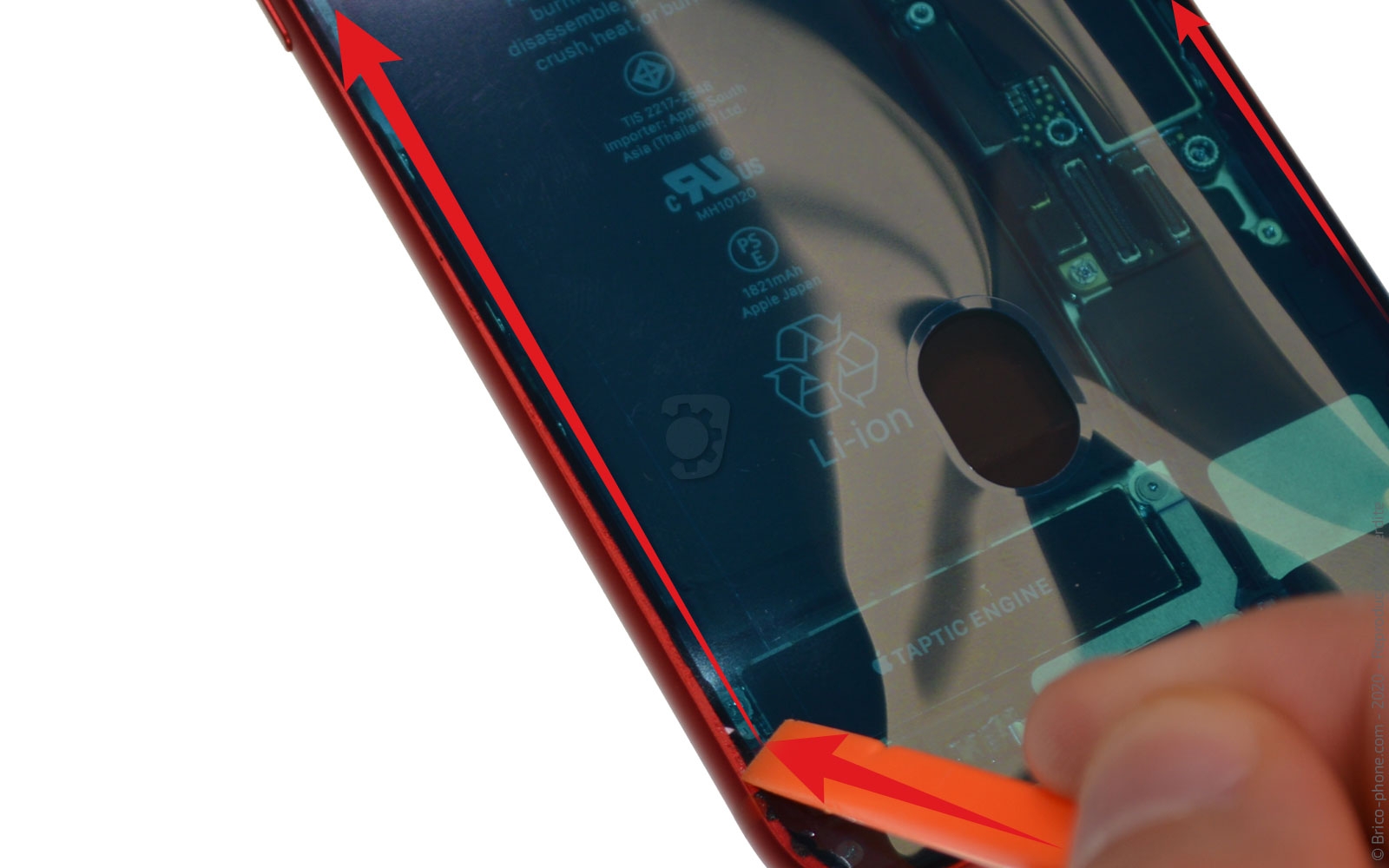

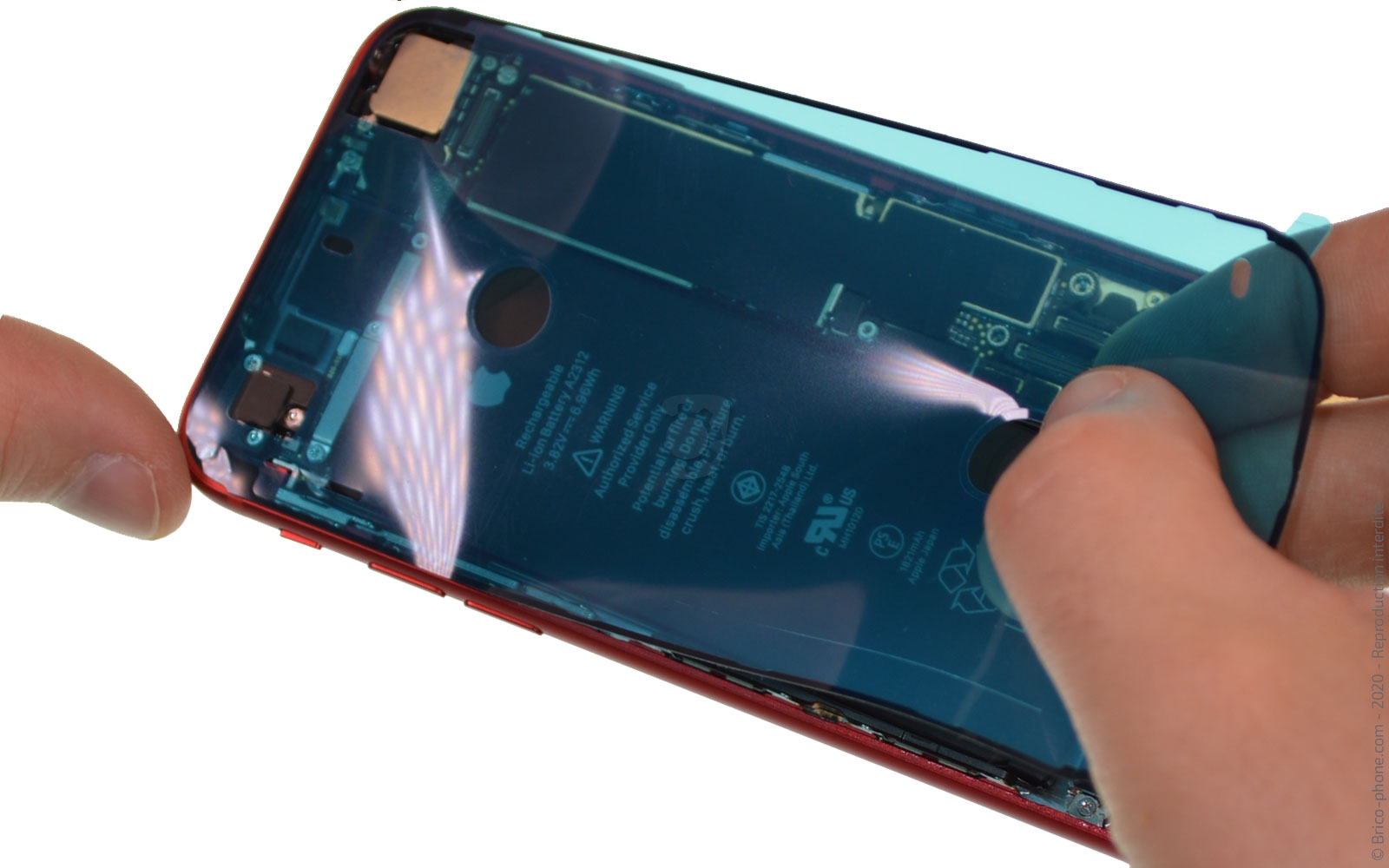

Puis, disposez le joint d'étanchéité sur le téléphone en mettant bien le carré du patron au niveau de la caméra arrière.
Il est important de noter que même si un nouveau joint est posé, il ne garantit pas une étanchéité à 100%.
Outils
Levier Nylon
Pièces
Joint d'étanchéité Noir pour écran d'iPhone 8 et iPhone SE (2020 et 2022) 4.90€
