Changement du bloc écran sur Honor 20

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Honor 20
Réparation
Note de réparabilité 12/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran est brisé, rayé...

Vous apercevez des traits, tâches...

L'écran de votre téléphone ne s'allume plus.

La vitre avant de votre Honor 20 est brisée ? Remplacez l'écran complet de votre smartphone en suivant ce tutoriel photos étape par étape depuis chez vous.

Pièces nécessaires
0.00 €
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Tout d'abord, il est important de connaitre le numéro de modèle de votre appareil.

Vérifiez que l'inscription YAL-L21 se trouve bien sur la vitre arrière de votre Honor 20.

Il existe une deuxième manière de procéder pour connaitre le modèle de votre smartphone. Il vous suffit de composer le *#06# depuis votre clavier et vous devriez voir apparaitre un ou deux numéro IMEI.

Choisissez un de ces deux derniers afin de le recopier dans la rubrique dédiée de notre page d'accueil. Brico-phone vous donnera alors le nom de votre modèle et vous proposera toutes les pièces correspondantes.
Etape 1

Etape 1 Eteindre et retirer le rack Sim

La première étape consiste à éteindre votre appareil et à retirer ensuite le racksim.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour ouvrir votre téléphone, servez-vous d'un coussin chauffant, d'un décapeur thermique ou encore de votre sèche-cheveux afin de ramollir le sticker.

Si vous avez en votre possession un décapeur thermique ou alors un sèche-cheveux, chauffez légèrement le contour de l'appareil à une température maximale de 70°C.

Vous avez commandé le coussin chauffant, dans ce cas, passez-le au micro-ondes 1 à 2 minutes. Ensuite, déposez-le sur l'arrière de votre téléphone pendant une quarantaine de secondes.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Décoller le cache batterie

Collez la ventouse sur la vitre arrière près du bord afin de pouvoir soulever la coque suffisamment pour pouvoir glisser le médiator en métal fin entre ce composant et le châssis.

Par la suite, pour éviter d'emdommager les pièces du smartphone, remplacez le médiator par les versions plastique.

Enfin avec ces dernières, décollez tout le contour en les faisant glisser petit à petit.
Outils
Médiator
Ventouse
Etape 4

Etape 4 Ouvrir le smartphone

Aidez vous de la carte en PVC pour décoller la vitre arrière du châssis.
Outils
Carte PVC
Pièces
Vitre arrière pour Honor 20 - Noir Minuit 23.94€
Etape 5

Etape 5 Retirer les vis de la plaquette intermédiaire

Dévissez les 19 vis cruciformes à l'aide du tournevis adéquat présent dans le kit d'outils.
Outils
Tournevis Cruciforme
Etape 6

Etape 6 Extraire la plaquette intermédiaire

Dans un premier temps, chauffez un peu les cotés de la plaquette afin de pouvoir les décoller sans les abimer avec le levier en nylon.
Ensuite, déclipsez le cache par la partie supérieure afin de pourvoir l'extraire de votre Honor 20.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 7

Etape 7 Déconnecter la batterie

Soulevez la nappe de la batterie pour la déconnecter avec le spudger.
Outils
Levier Nylon
Etape 8

Etape 8 Sortir le haut-parleur externe

Sortez le cache inférieur avec la pince en métal.
Outils
Pince Brucelles
Etape 9

Etape 9 Libérer le connecteur de charge

A l'aide de la spatule, débranchez la nappe de la rallonge d'interconnexion. Faites de même avec le câble coaxial.

Ensuite, soulevez le connecteur de charge avec la pincette pour le sortir du châssis.
Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge USB Type-C pour Huawei Nova 5T et Honor 20 8.90€
Etape 10

Etape 10 Débrancher les nappes de la carte mère

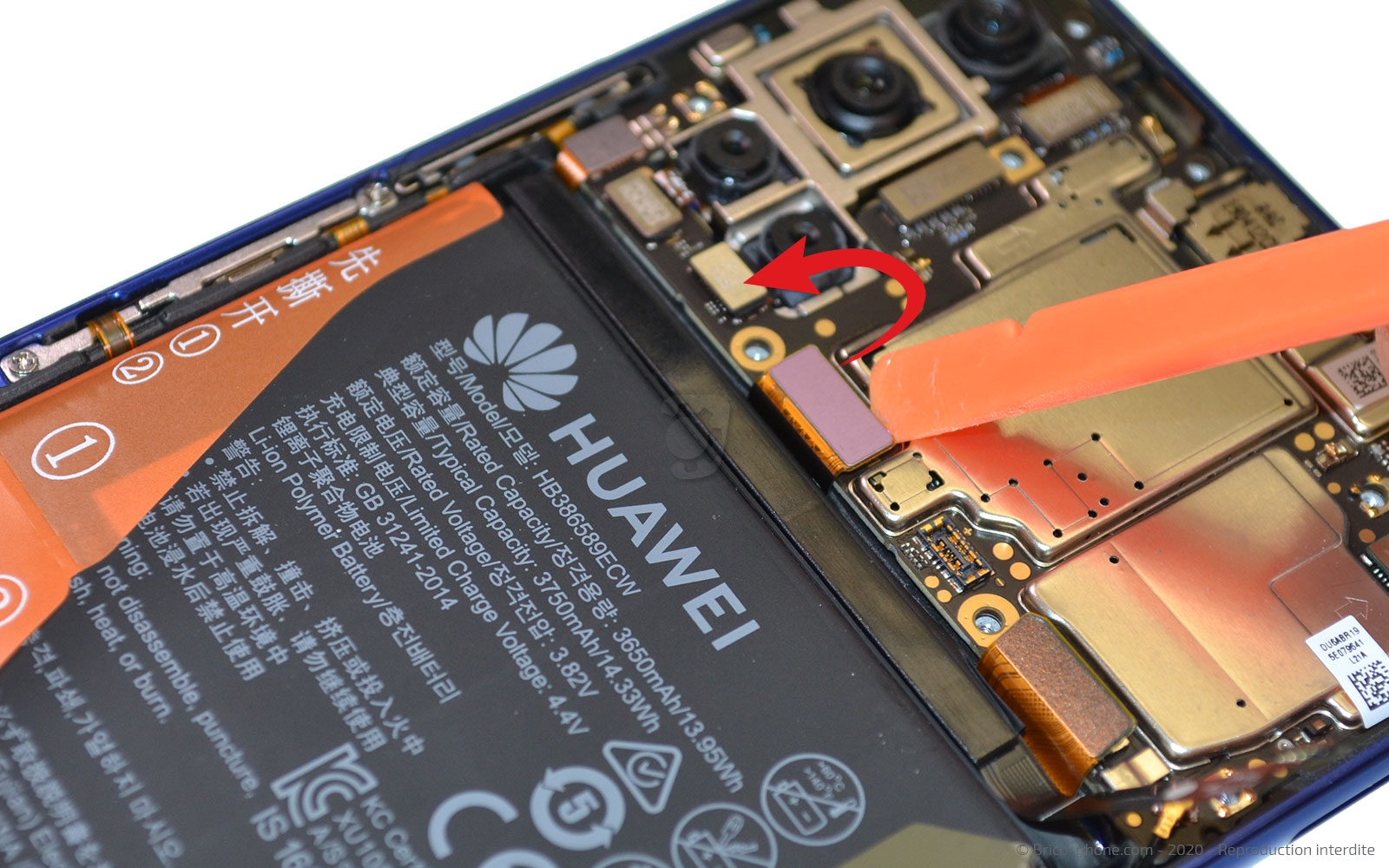

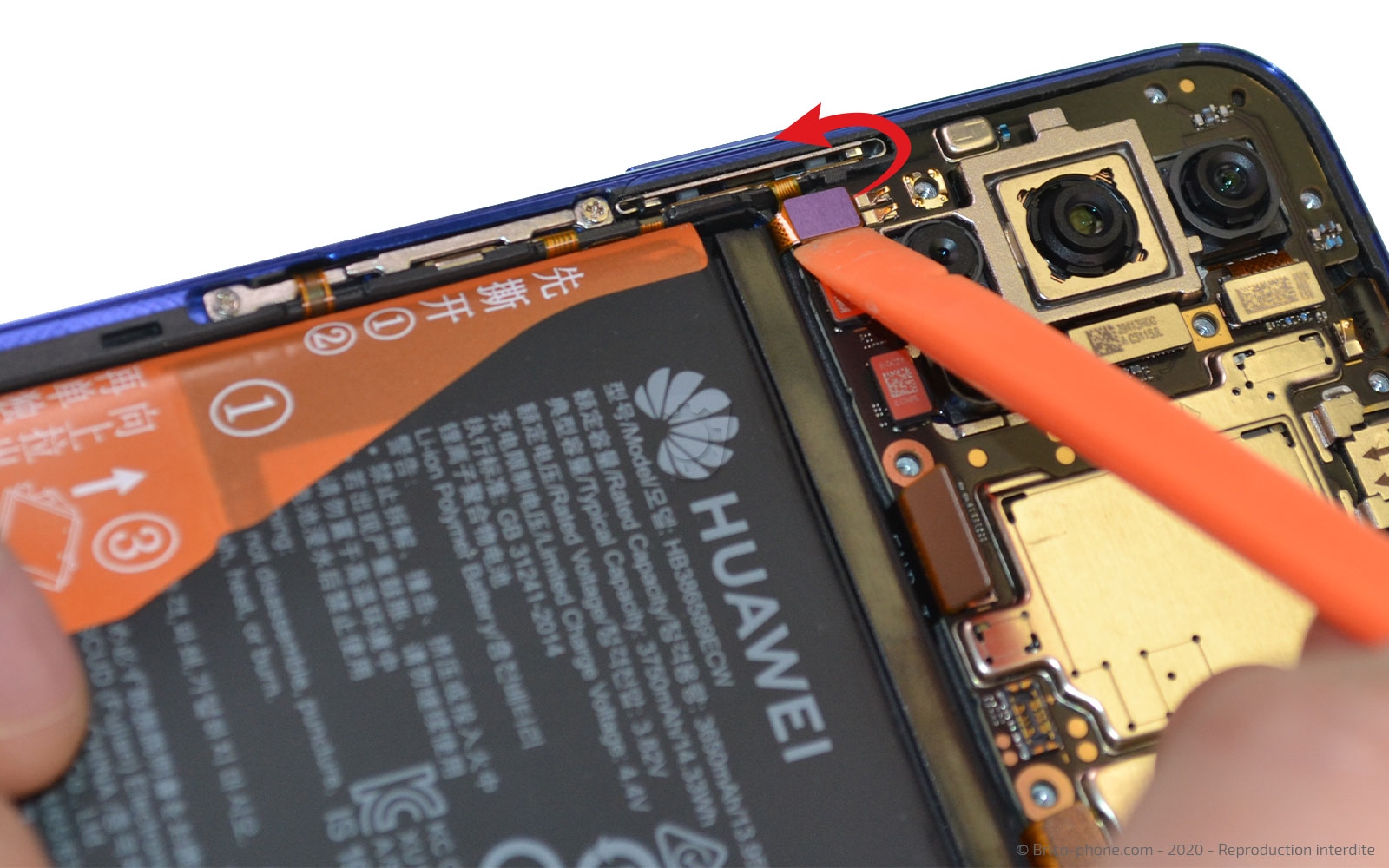

Reprenez le levier en nylon pour déconnecter sur la carte mère, la nappes de la rallonge d'interconnexion, celle de l'écran et celle des boutons.

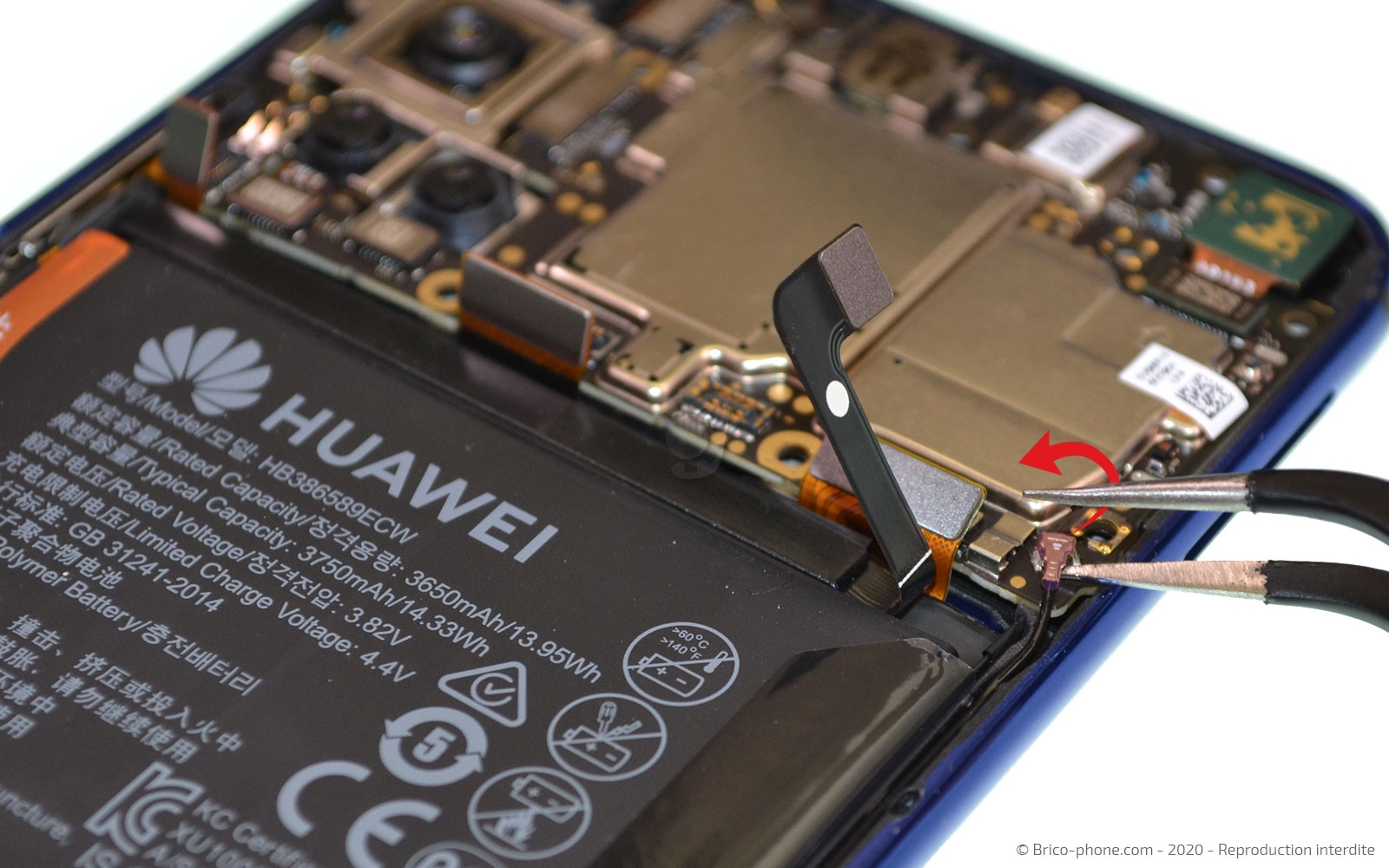

Déclipsez également le câble coaxial.
Outils
Levier Nylon
Pince Brucelles
Etape 11

Etape 11 Retirer la carte mère et le câble coaxial

Infiltrez le levier sous la carte mère afin de faire levier pour récupérer la carte mère.

Enfin avec la pincette, sortez le câble du bord du châssis.
Outils
Levier Nylon
Pince Brucelles

Conseils pour le remontage

Remontez tous les éléments dans votre nouveau bloc écran en suivant les étapes précédentes dans l'ordre inverse.

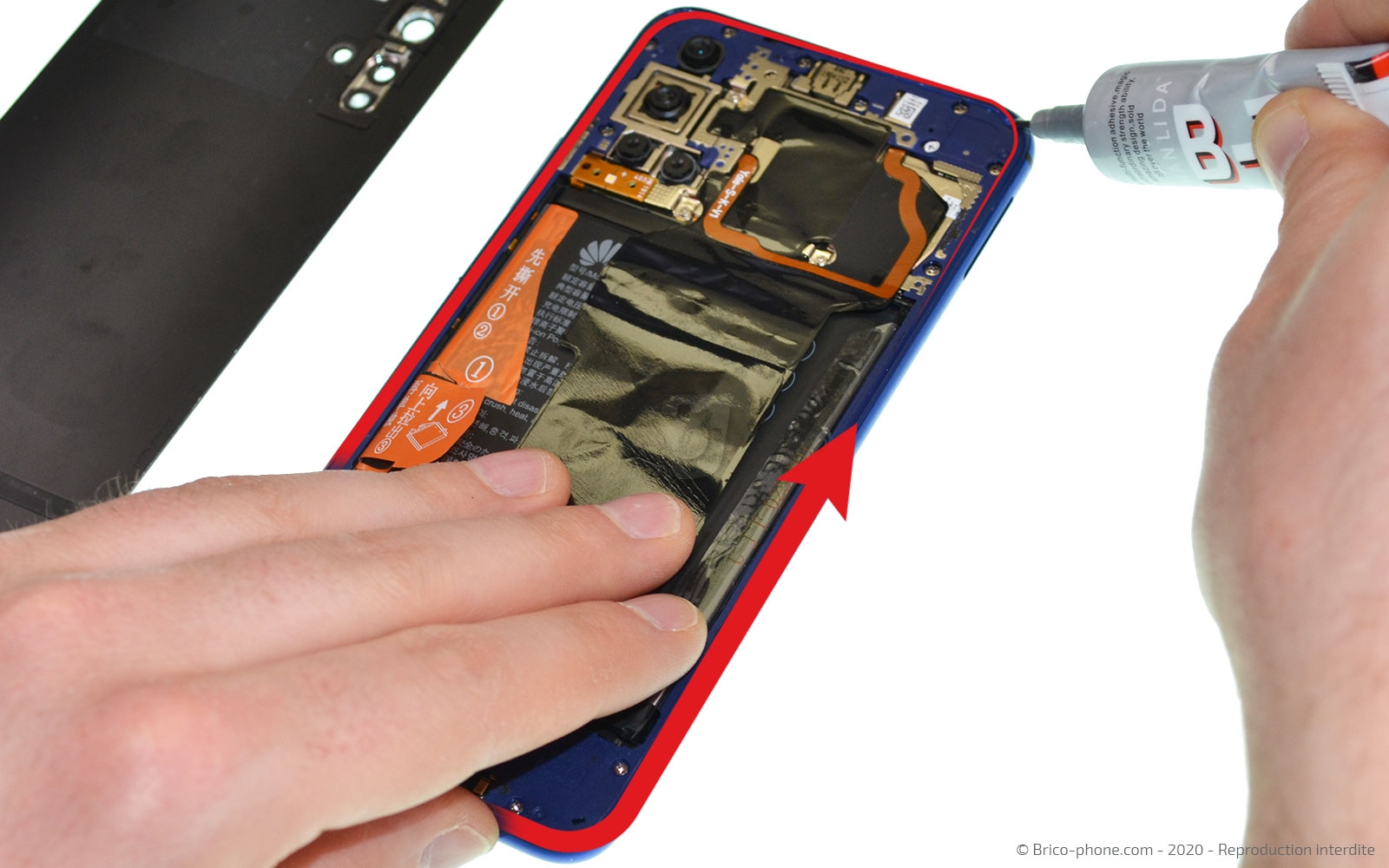

Cependant, n'oubliez pas de nettoyer le cache batterie des morceaux de stickers restants avant de la recoller à l'aide de la colle B-7000 sur le châssis.

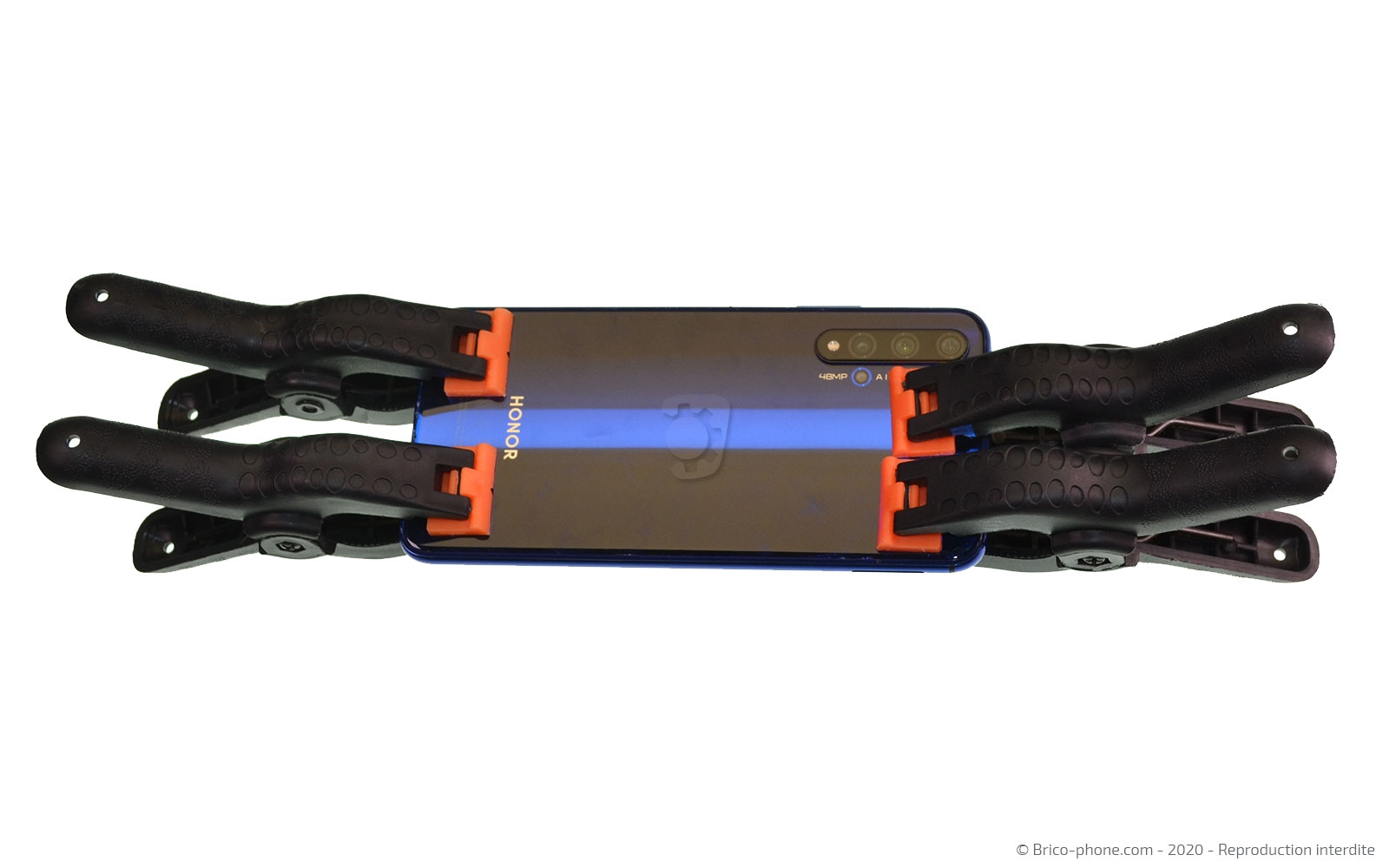

Laissez ensuite poser une heure à l'aide de livres ou de pinces.
Outils
Colle
Levier Nylon
