Changement d'écran (vitre + LCD) sur Honor 20

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Honor 20
Réparation
Note de réparabilité 12/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre avant de votre smartphone est cassée, brisée, rayée.

Votre smartphone affiche des traits, tâches, zones d'ombre.

L'écran de votre téléphone reste noir même lorsqu'il est branché à un ordinateur.

La vitre avant de votre Honor 20 ne fonctionne plus ou est endommagée ?

Pas de panique, Brico-phone vous accompagne à travers ce tutoriel photos tout au long de votre réparation. Suivez étape par étape les conseils de nos experts.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Vous êtes désireux de connaitre le modèle de votre smartphone afin de commander les bonnes pièces ?

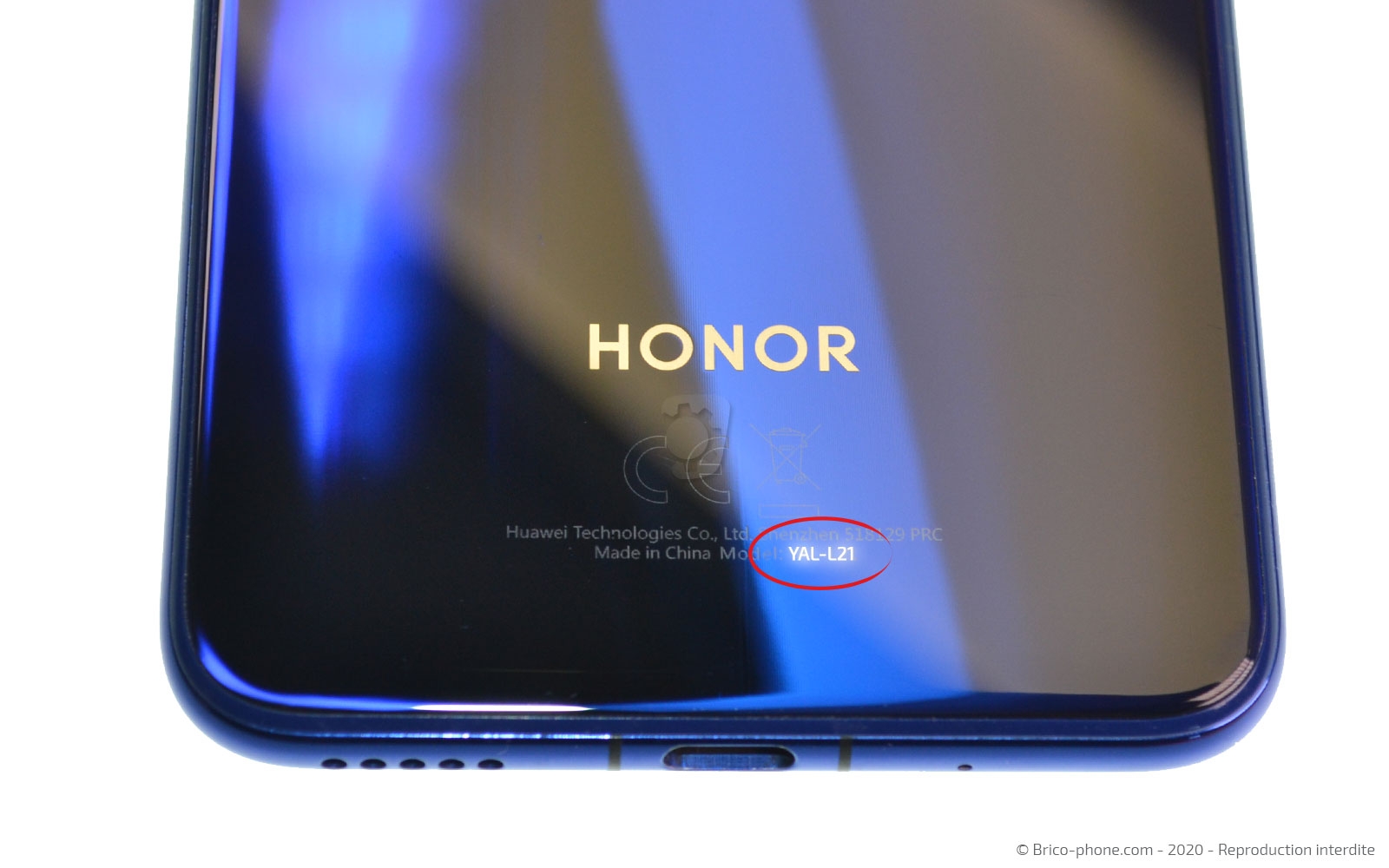

Dans le cas où votre téléphone ne s'allume plus, vérifiez que l'inscription YAL-L21 soit écrite sur la vitre arrière de votre Honor 20.

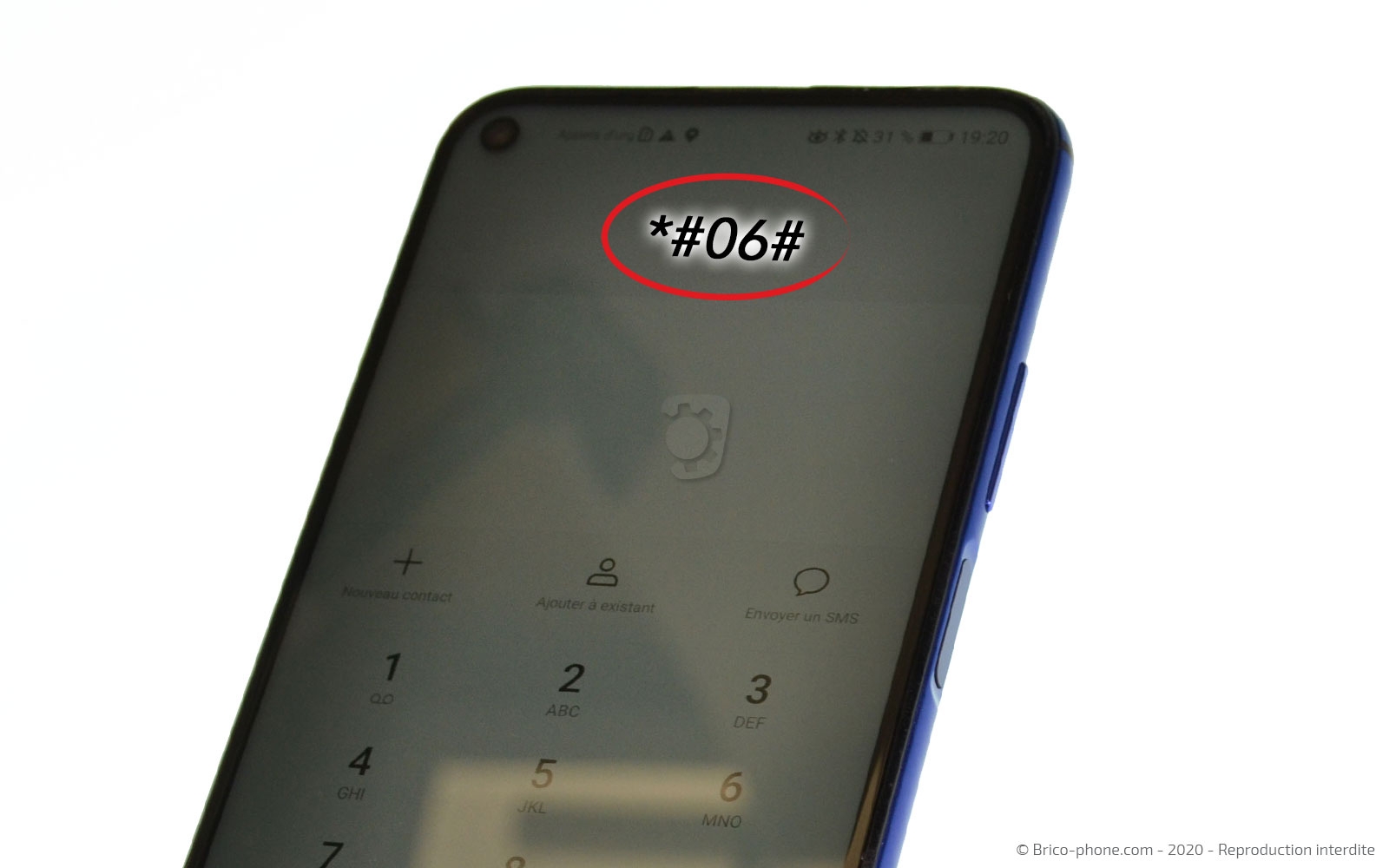

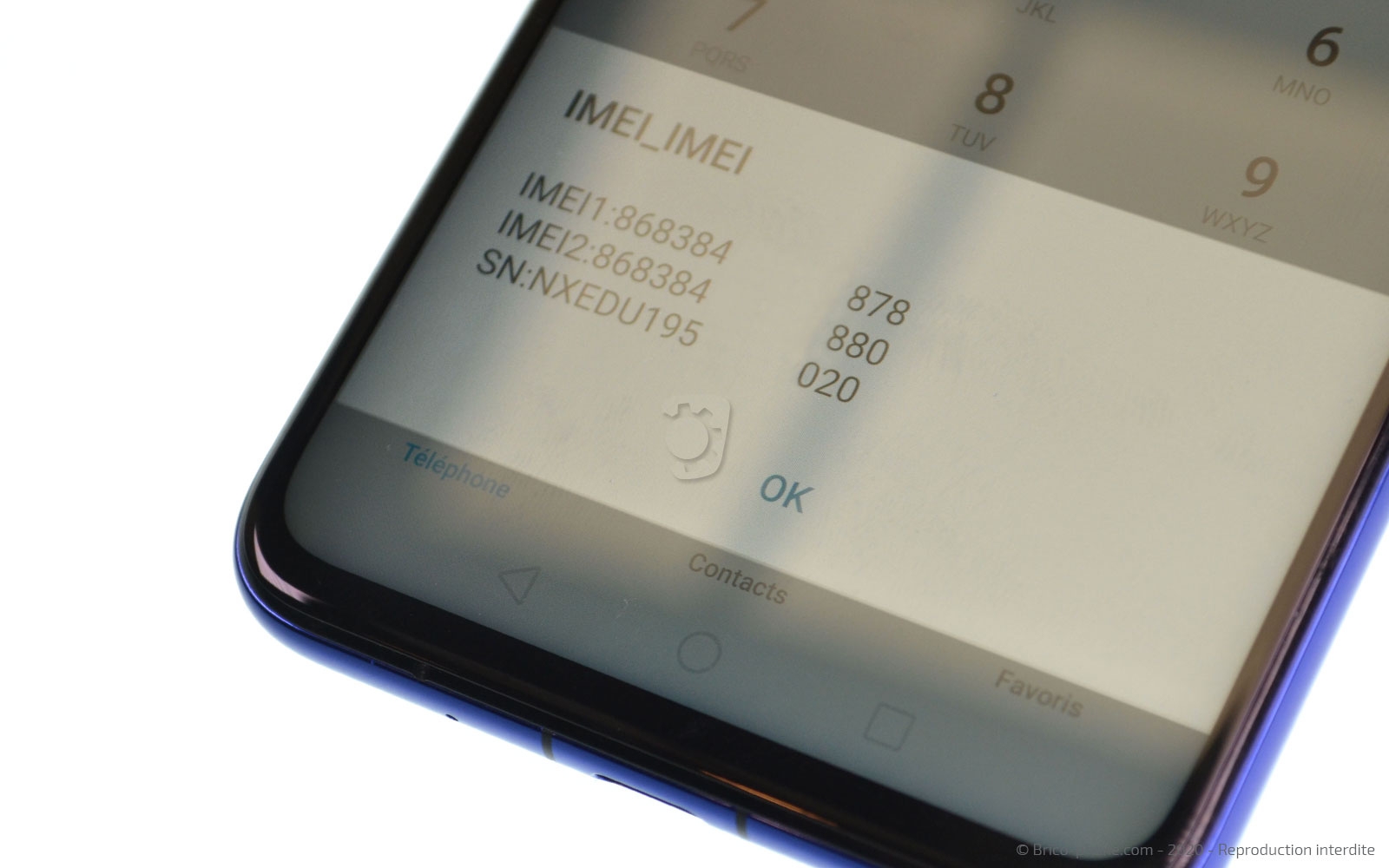

Vous pouvez accéder à l'écran de votre téléphone ? Composez le *#06# depuis le clavier de votre Honor 20 pour connaitre son numéro d'IMEI. Une fois connu, inscrivez le numéro au sein de la case dédiée sur notre page d'accueil. Vous serez par la suite, redirigé vers les produits et outils adéquats.
Etape 1

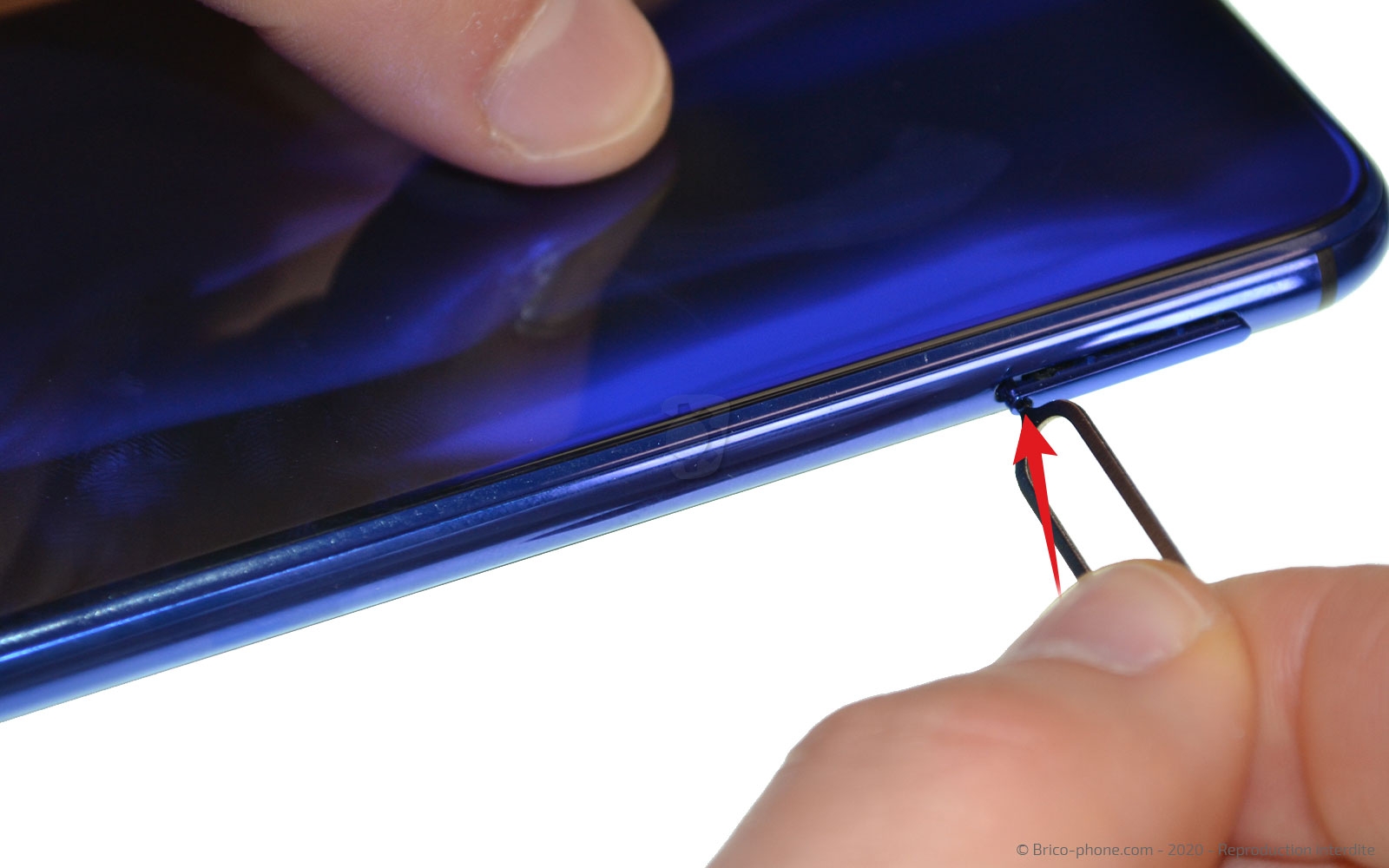

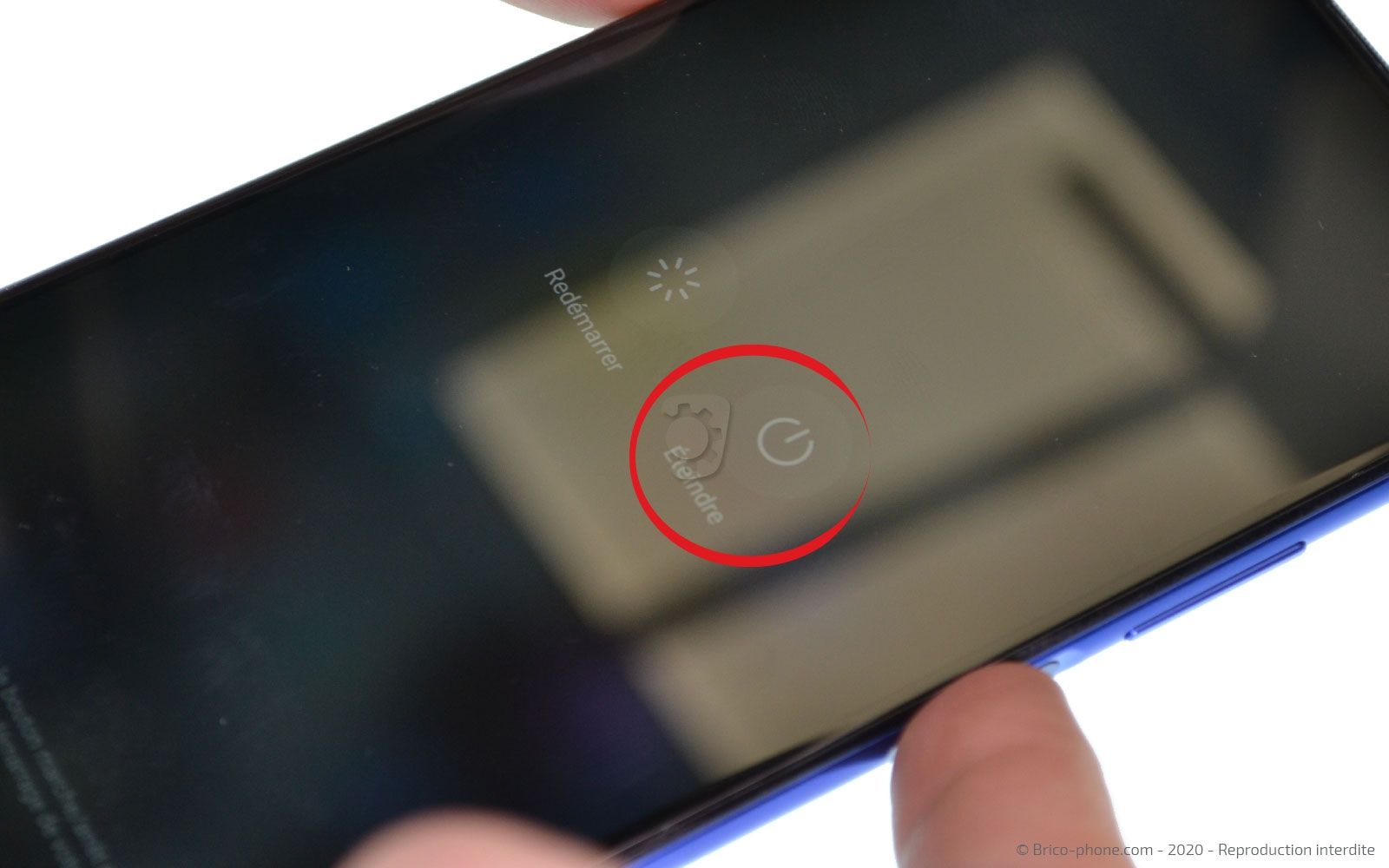

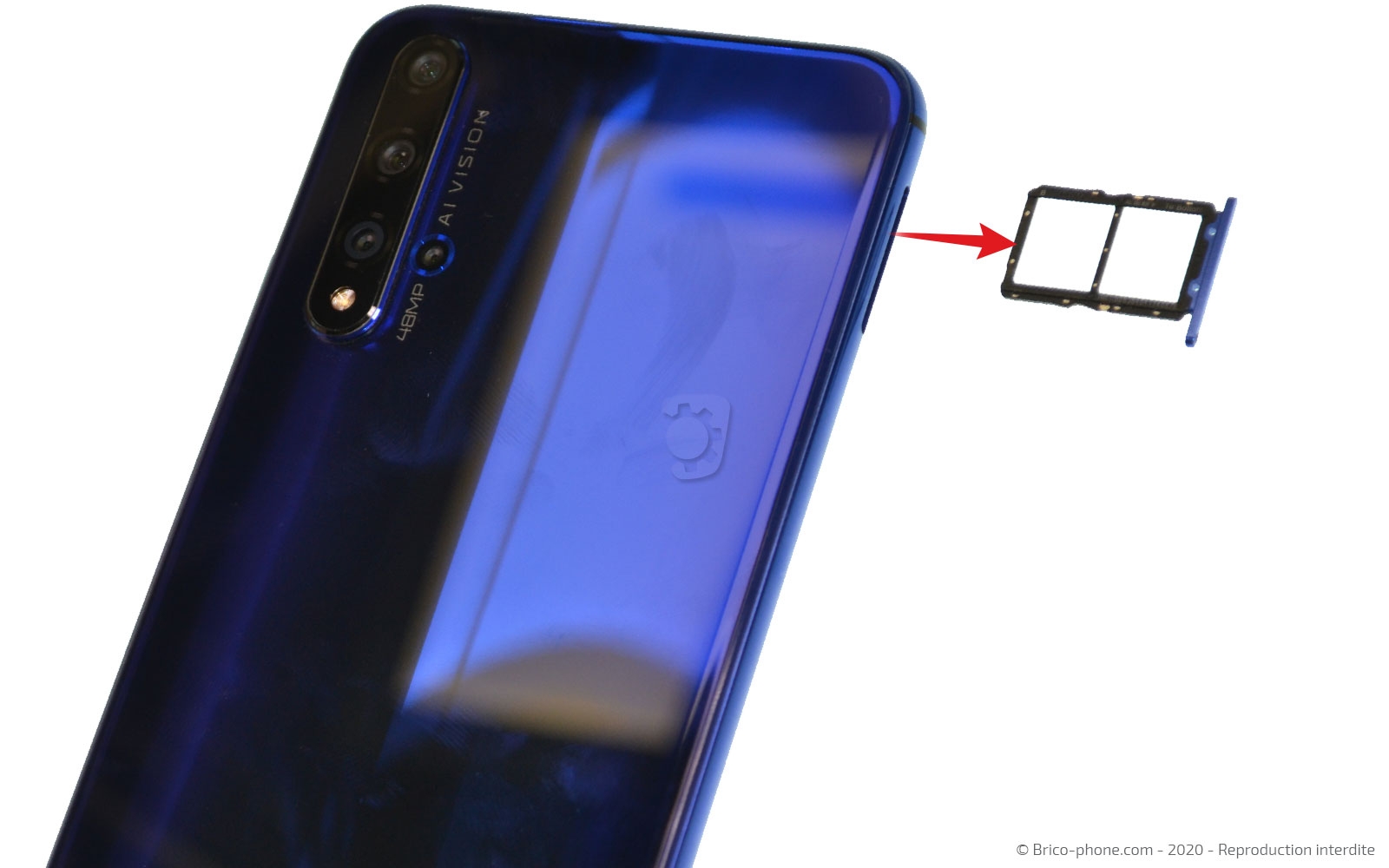

Etape 1 Eteindre et retirer le rack Sim

Eteignez votre smartphone avant de retirer le rack Sim.
Outils
SIM
Etape 2

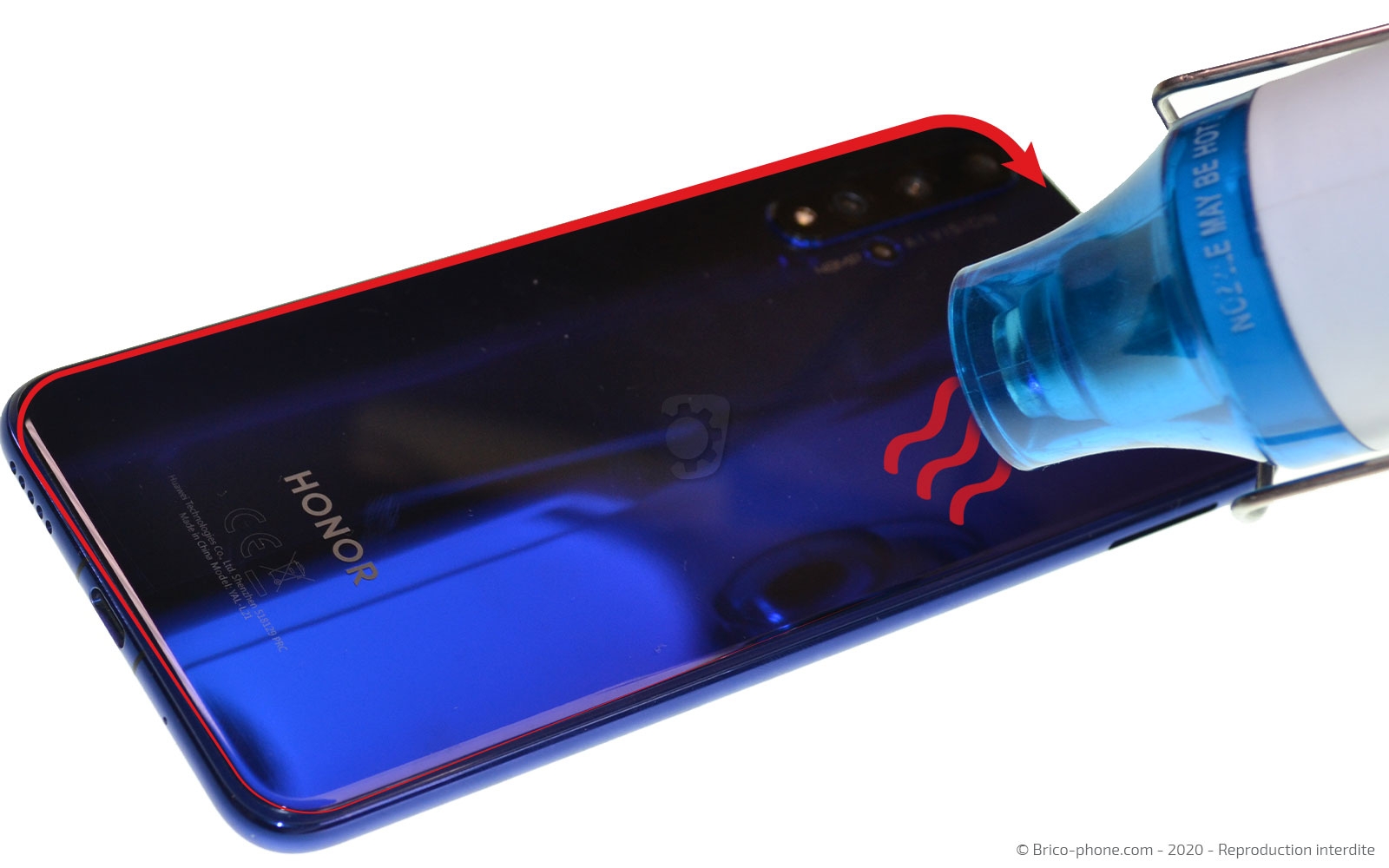

Etape 2 Chauffer la vitre arrière

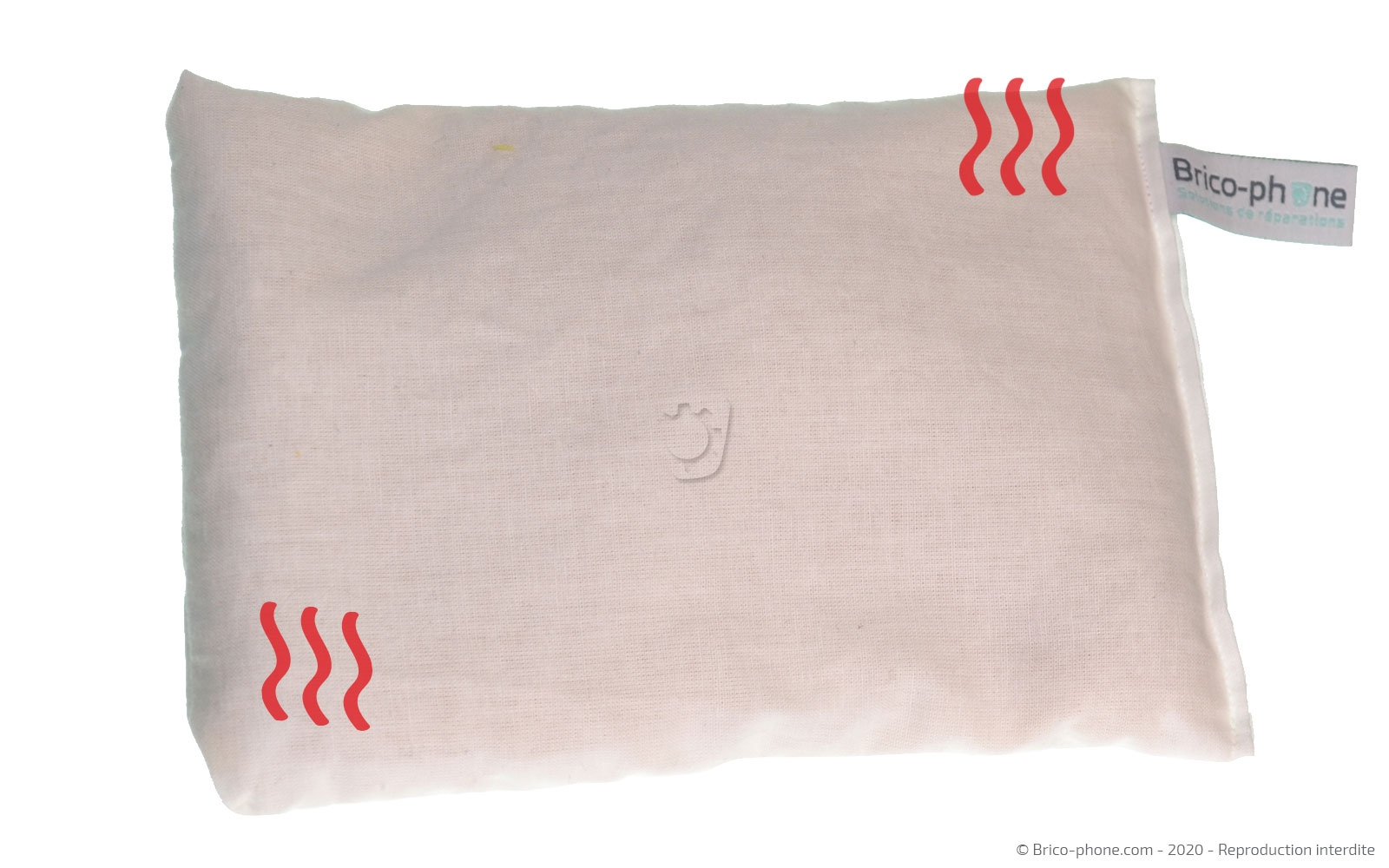

A l'aide d'un décapeur thermique ou d'un coussin chauffant, ramollissez le sticker soudant la vitre arrière au châssis.

Pour le coussin chauffant, n'oubliez pas de le passer 1 à 2 minutes au micro-ondes avant de le mettre sur l'arrière du smartphone environ 30 secondes.

Si vous possédez un décapeur thermique ou alors un sèche-cheveux, il vous suffit de chauffer simplement le contour du téléphone.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

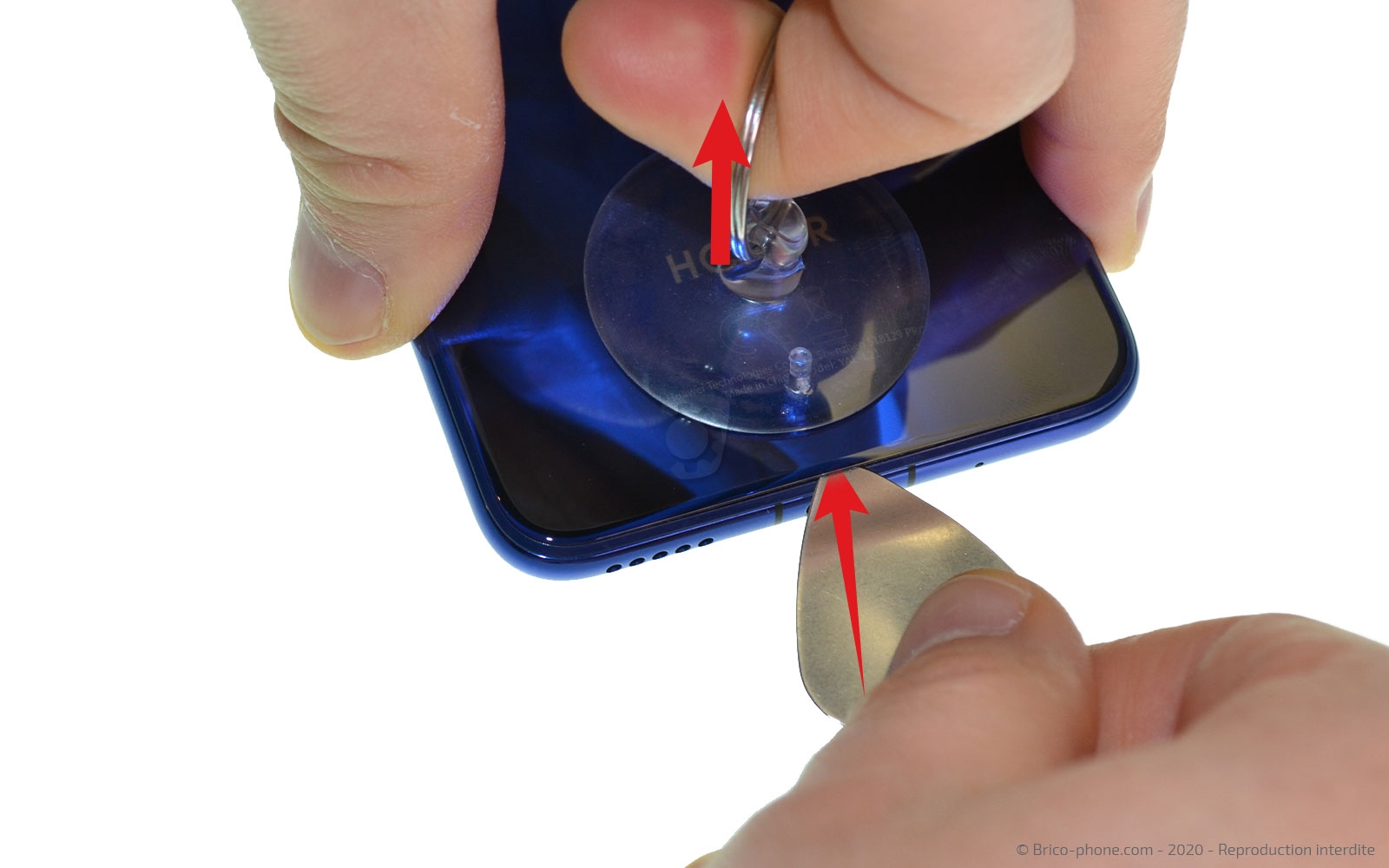

Etape 3 Décoller le cache batterie

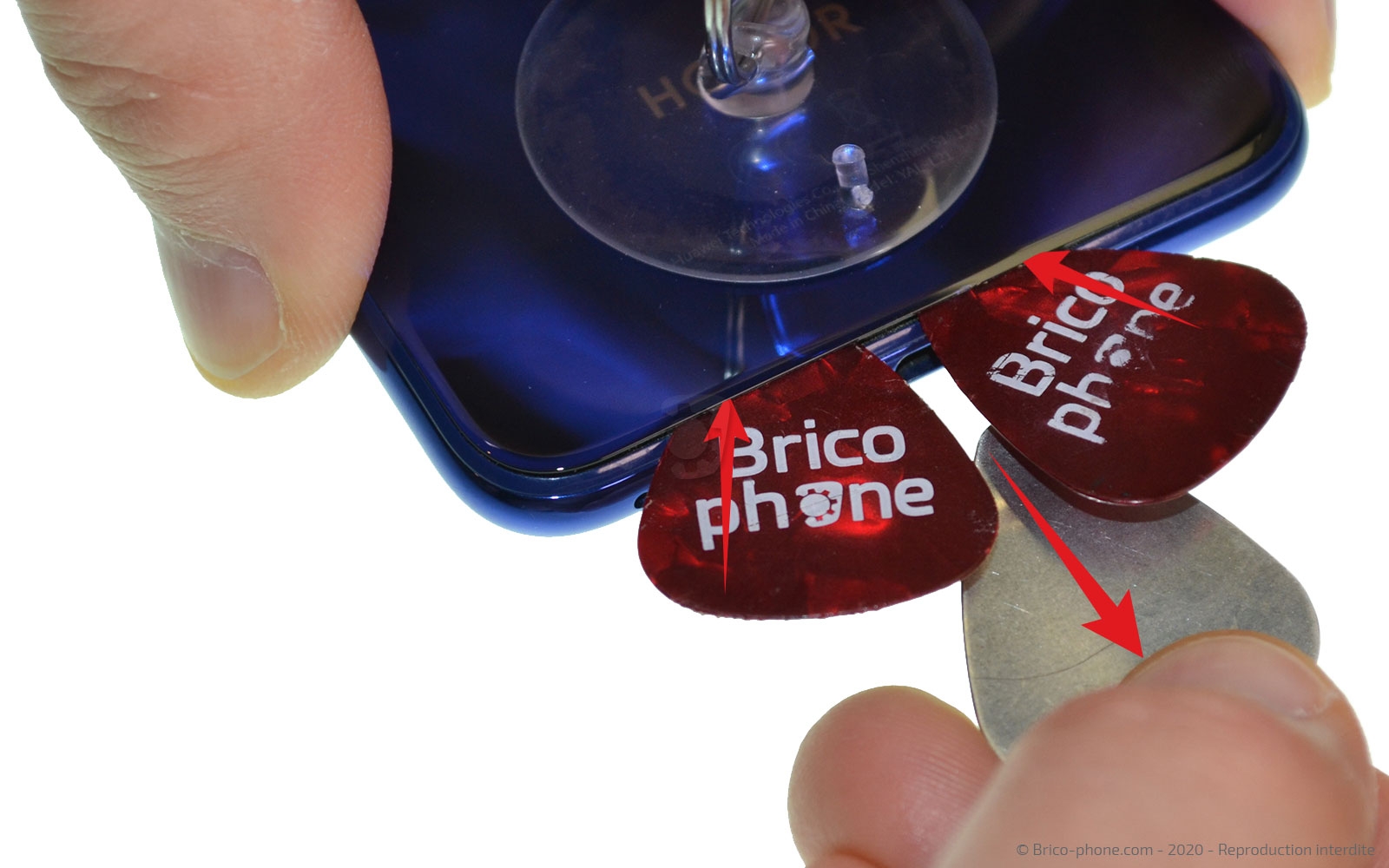

Positionnez la ventouse sur la vitre arrière de votre téléphone et exercez une pression afin de soulevez légèrement cette dernière.

Insérez ensuite le médiator fin dans l'interstice. Décollez délicatement la coque afin de pouvoir remplacer le médiator en métal par ceux en plastique.

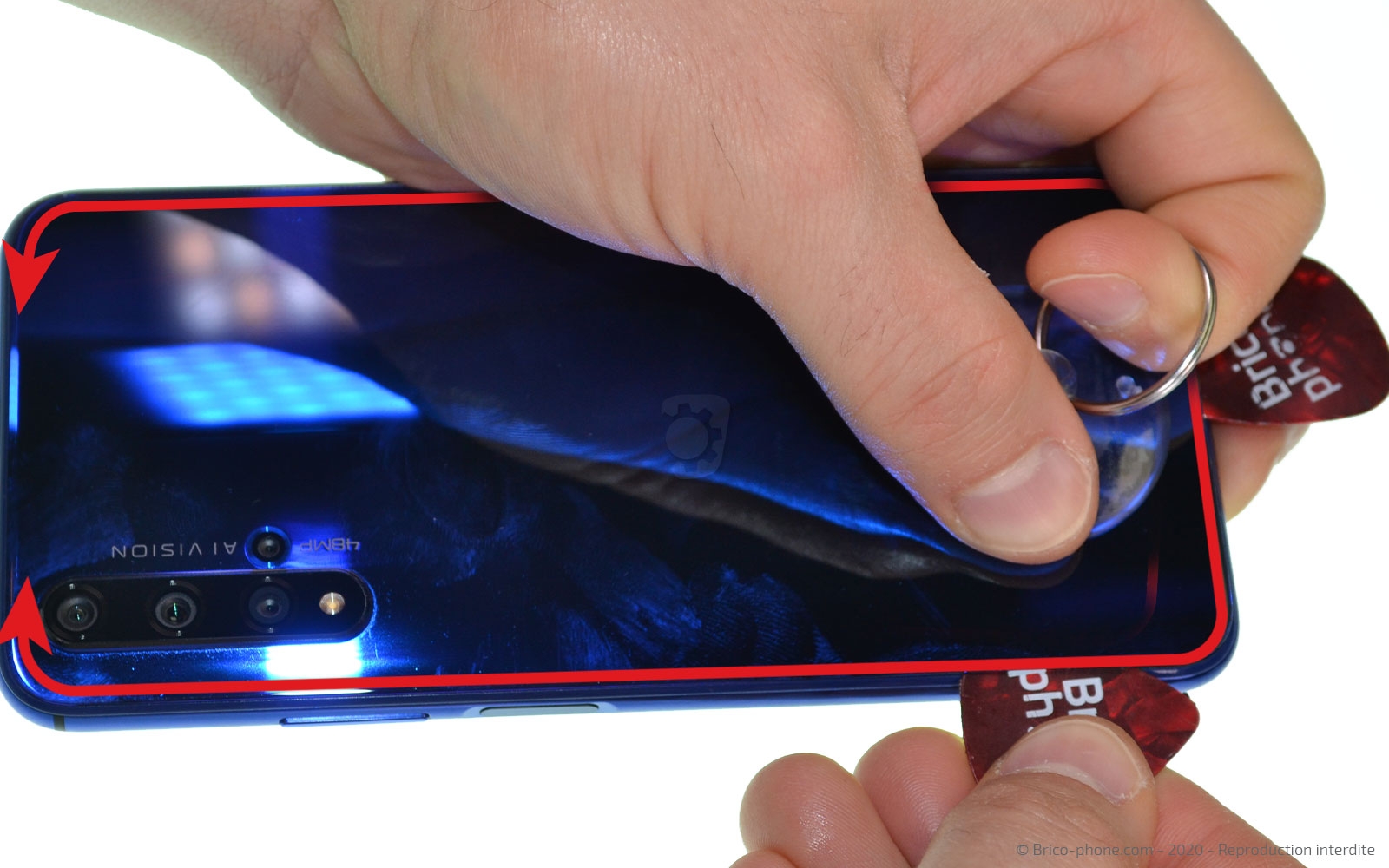

Faites le tour du smartphone pour terminer le décollage.
Outils
Médiator
Ventouse
Etape 4

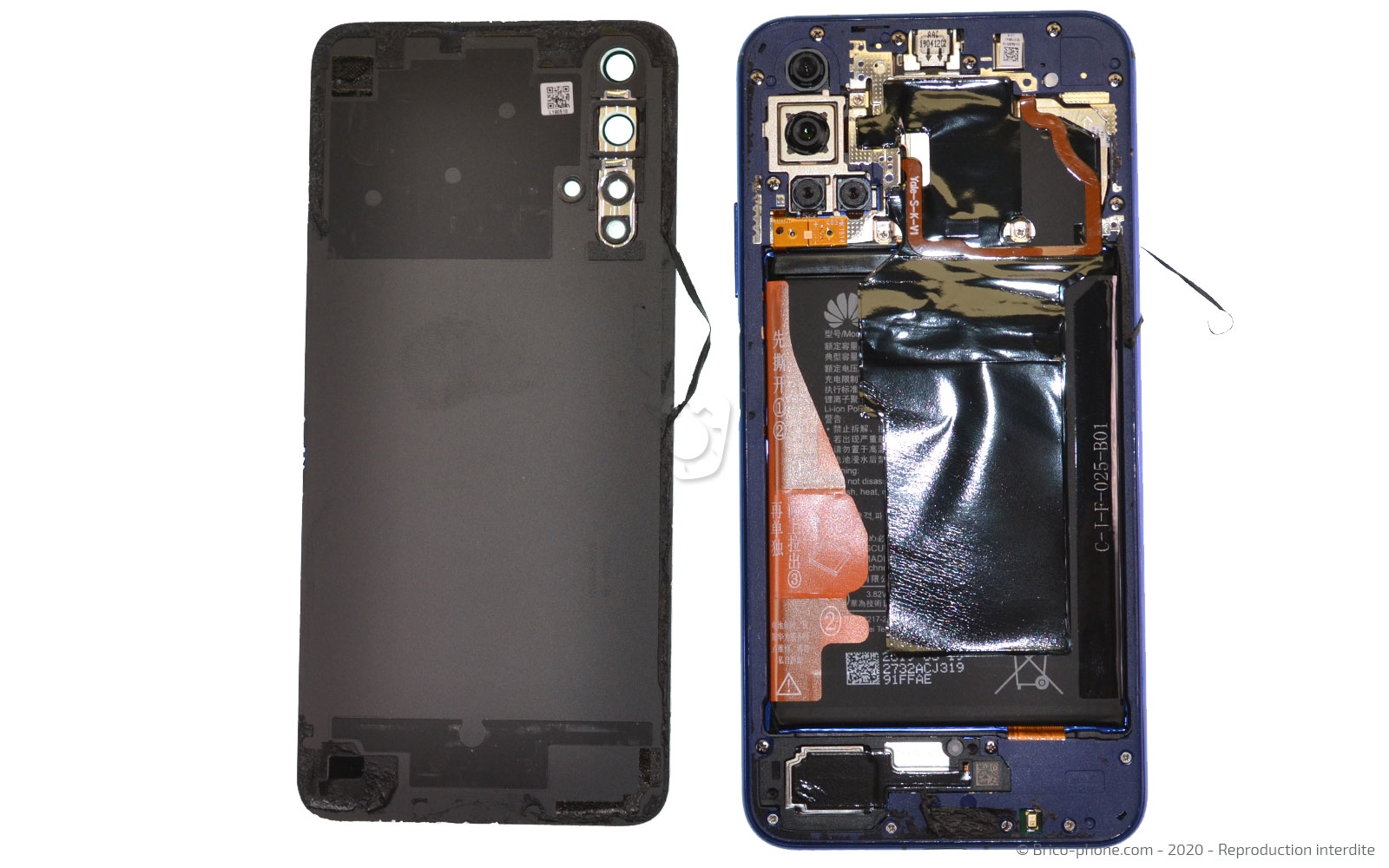

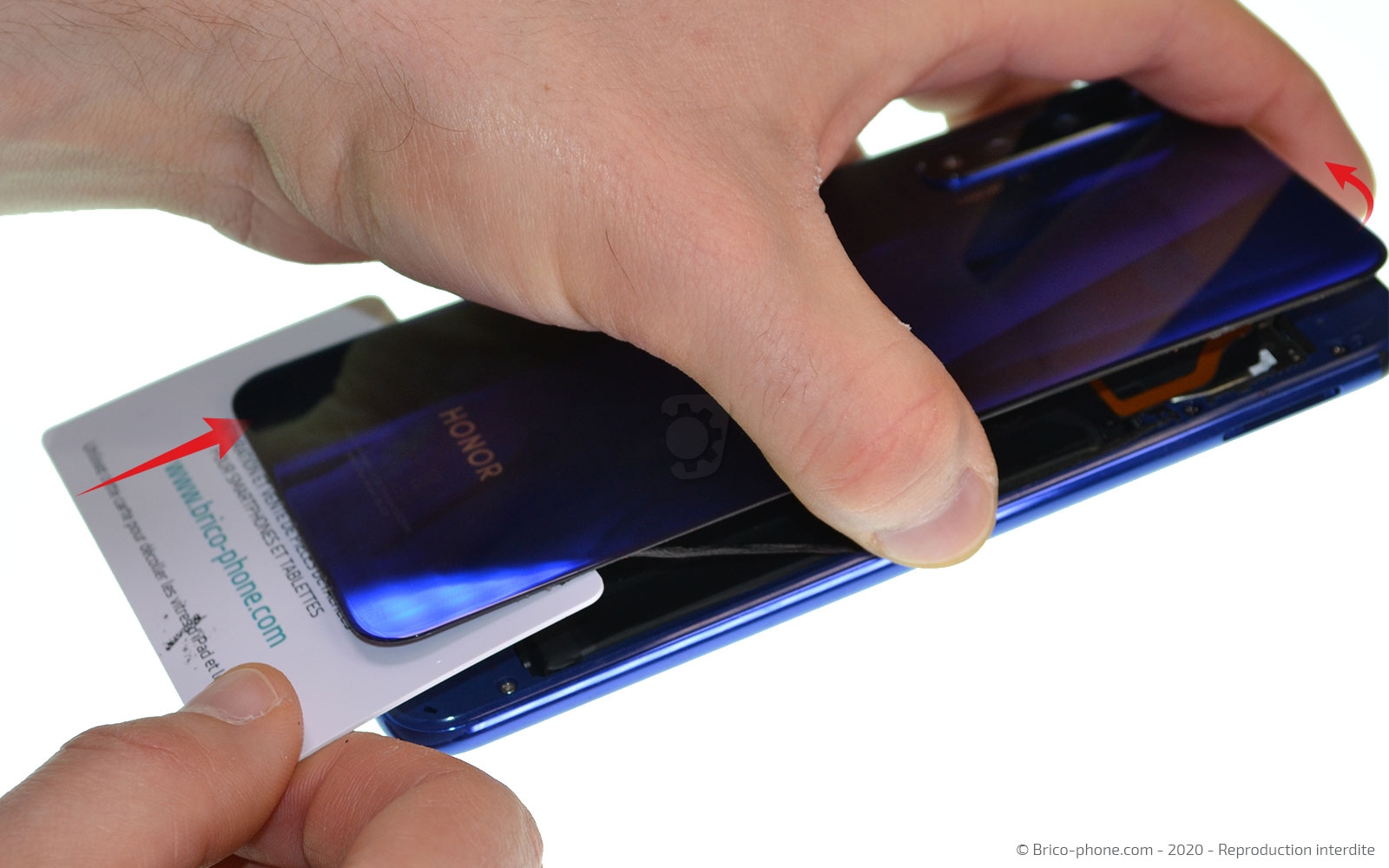

Etape 4 Ouvrir le smartphone

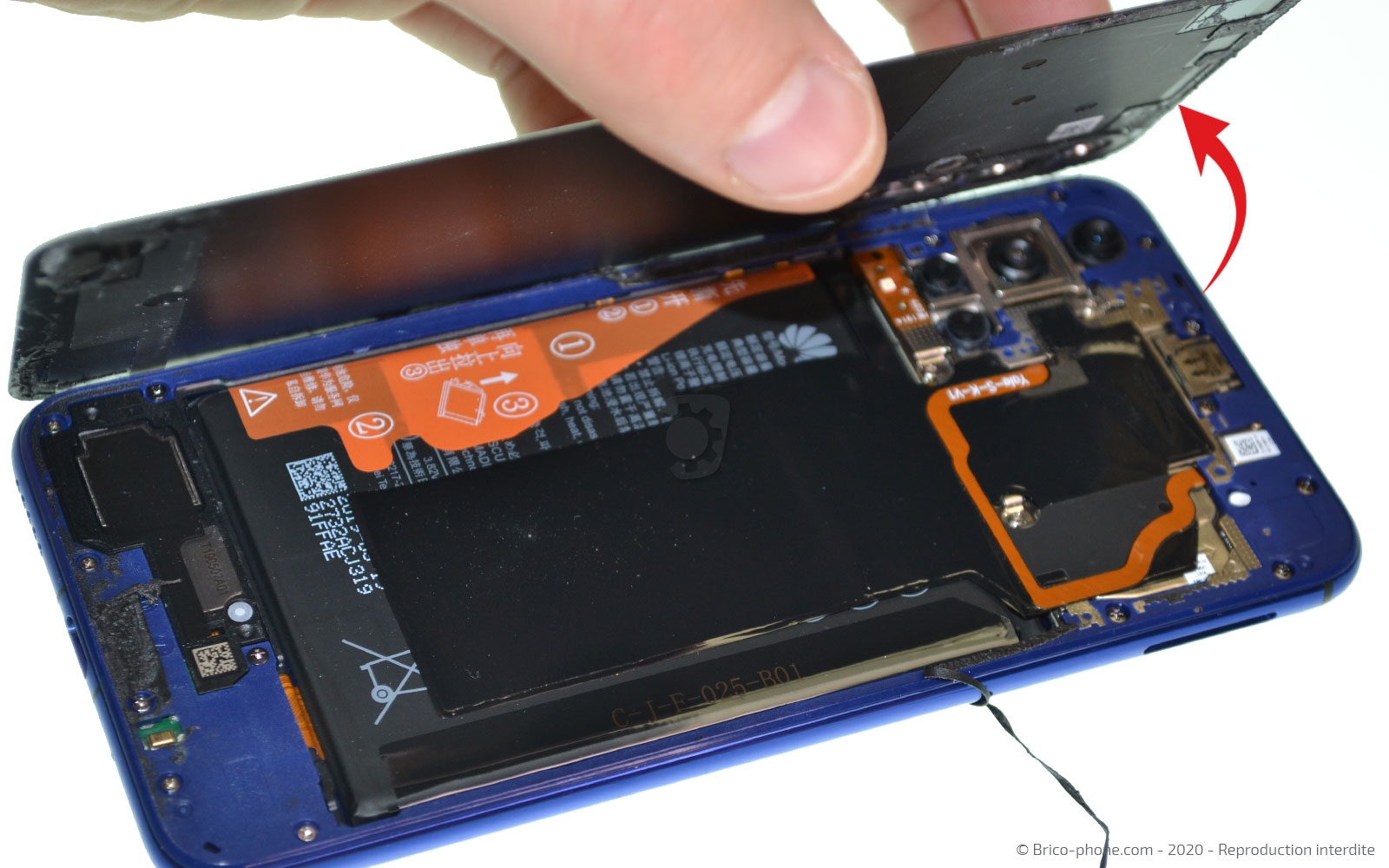

Glissez la carte entre la vitre arrière et le châssis et faites basculer la façade arrière vers l'extérieur.
Outils
Carte PVC
Pièces
Vitre arrière pour Honor 20 - Noir Minuit 23.94€
Etape 5

Etape 5 Retirer les vis de la plaquette intermédiaire

Dévissez les 19 vis cruciformes de la plaquette intermédiaire à l'aide de la tournevis adéquat.
Outils
Tournevis Cruciforme
Etape 6

Etape 6 Extraire la plaquette intermédiaire

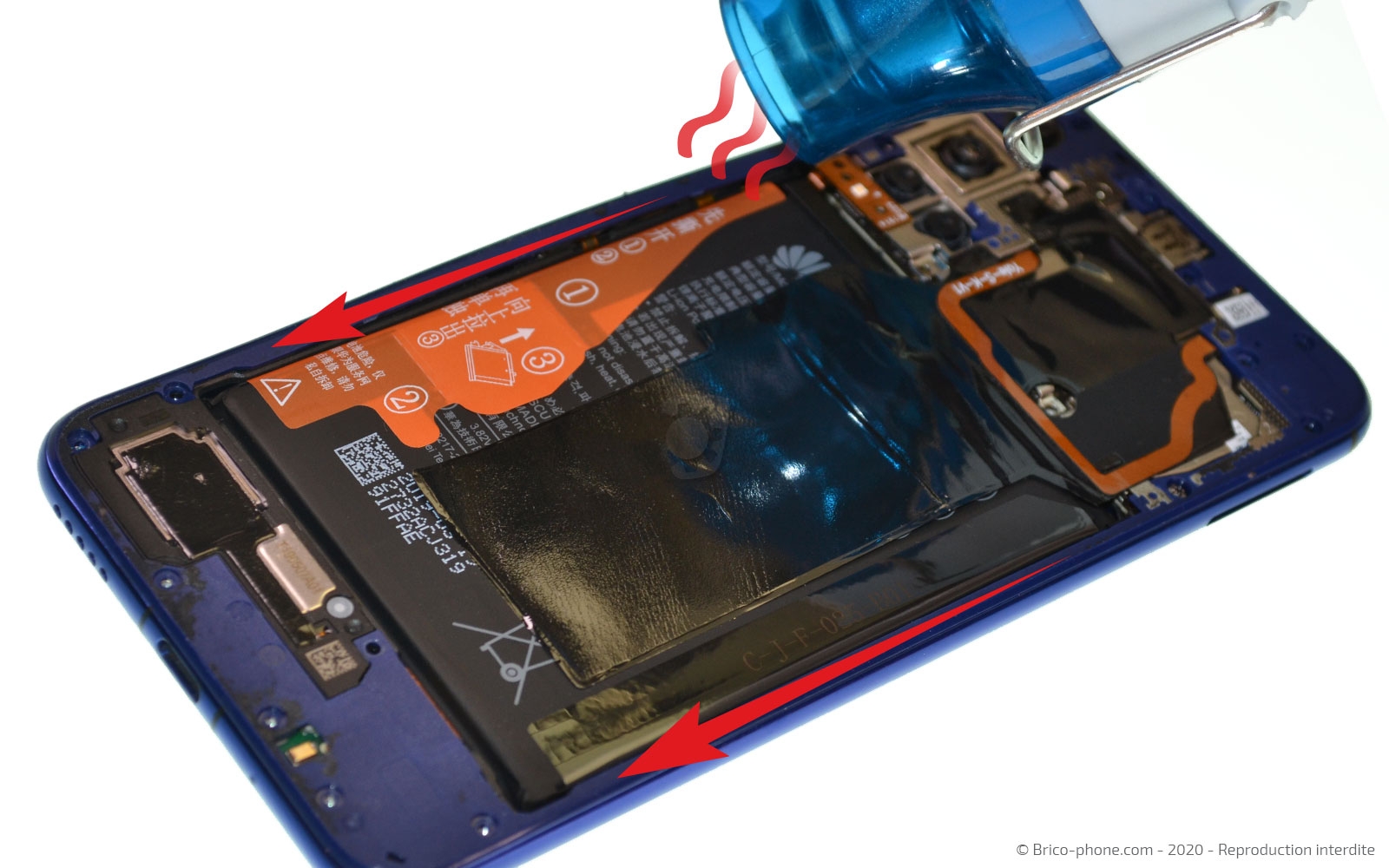

Pour cette étape, il vous faut chauffer les petites bandes latérales de la plaquette intermédiaire.

Avec le levier en nylon, déclipsez le cache du châssis.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 7

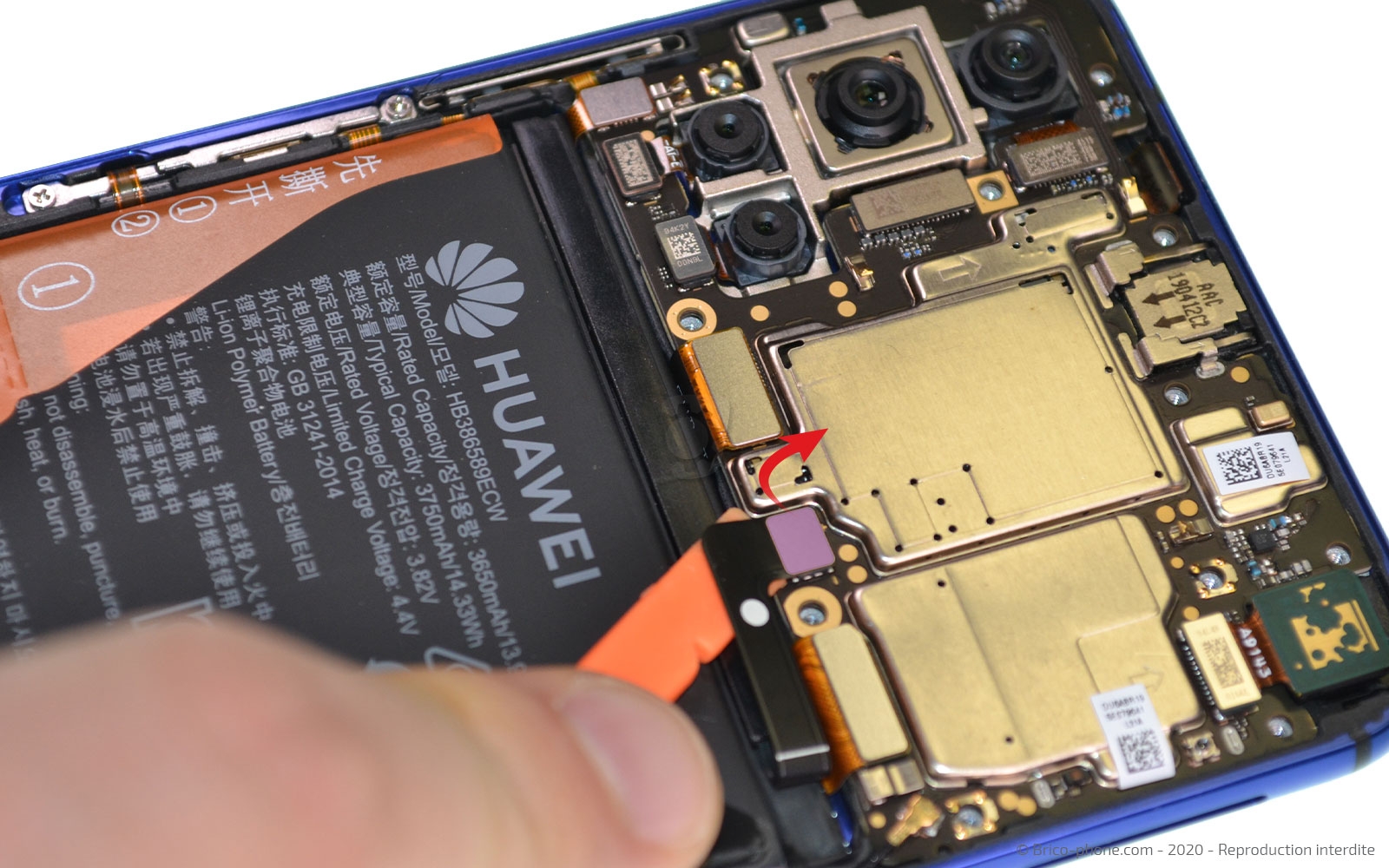

Etape 7 Déconnecter la batterie

Gardez le même outil pour débrancher la nappe de la batterie.
Outils
Levier Nylon
Etape 8

Etape 8 Décoller la batterie

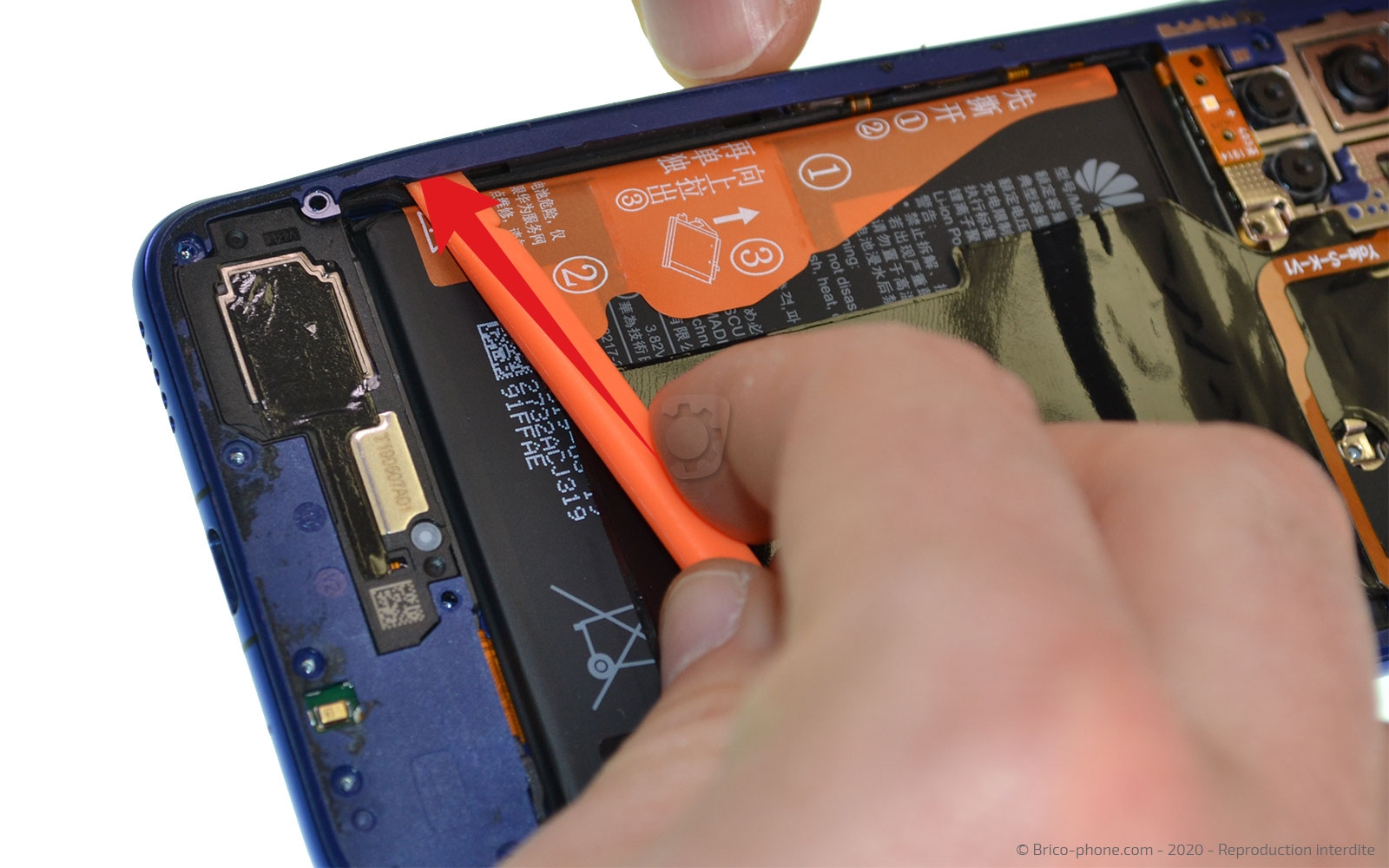

Dans un premier temps, décollez les languettes n°1 et n°2.

Puis, saisissez la languette n°3 pour tirer la batterie vers l'extérieur du smartphone.
Outils
Levier Nylon
Etape 9

Etape 9 Débrancher la nappe de l'écran

Retirez le sticker transparent du fond du châssis avant de déconnecter et décoller la nappe de l'écran.
Outils
Levier Nylon
Etape 10

Etape 10 Chauffer la vitre avant

A l'aide de votre coussin chauffant ou décapeur thermique, chauffez la vitre avant de votre Honor 20.
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

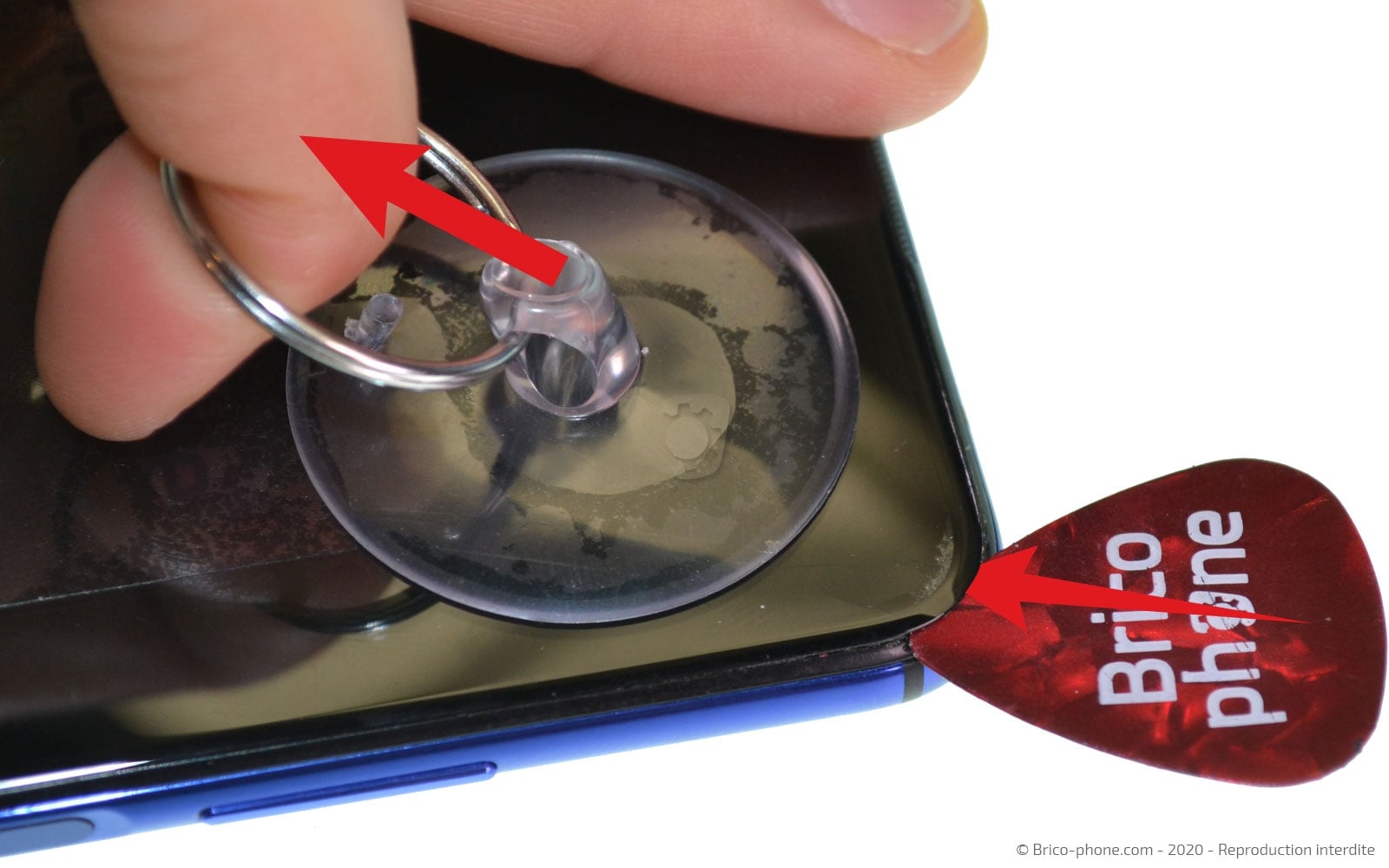

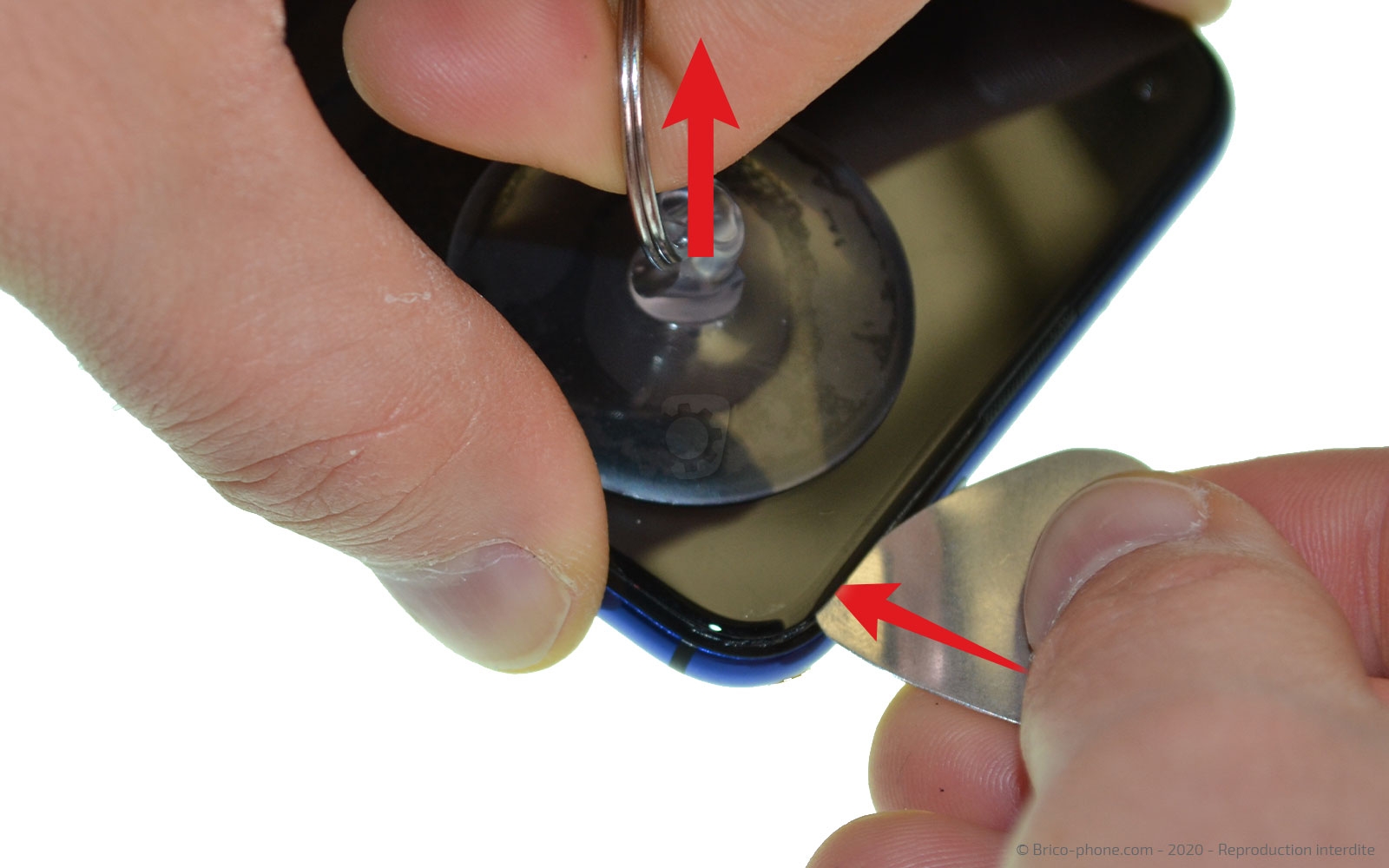

Etape 11 Décoller l'écran du châssis

Placez la ventouse au bord de votre écran et comme pour la coque arrière, tirez fortement la boucle pour glisser le médiator dans la fente.

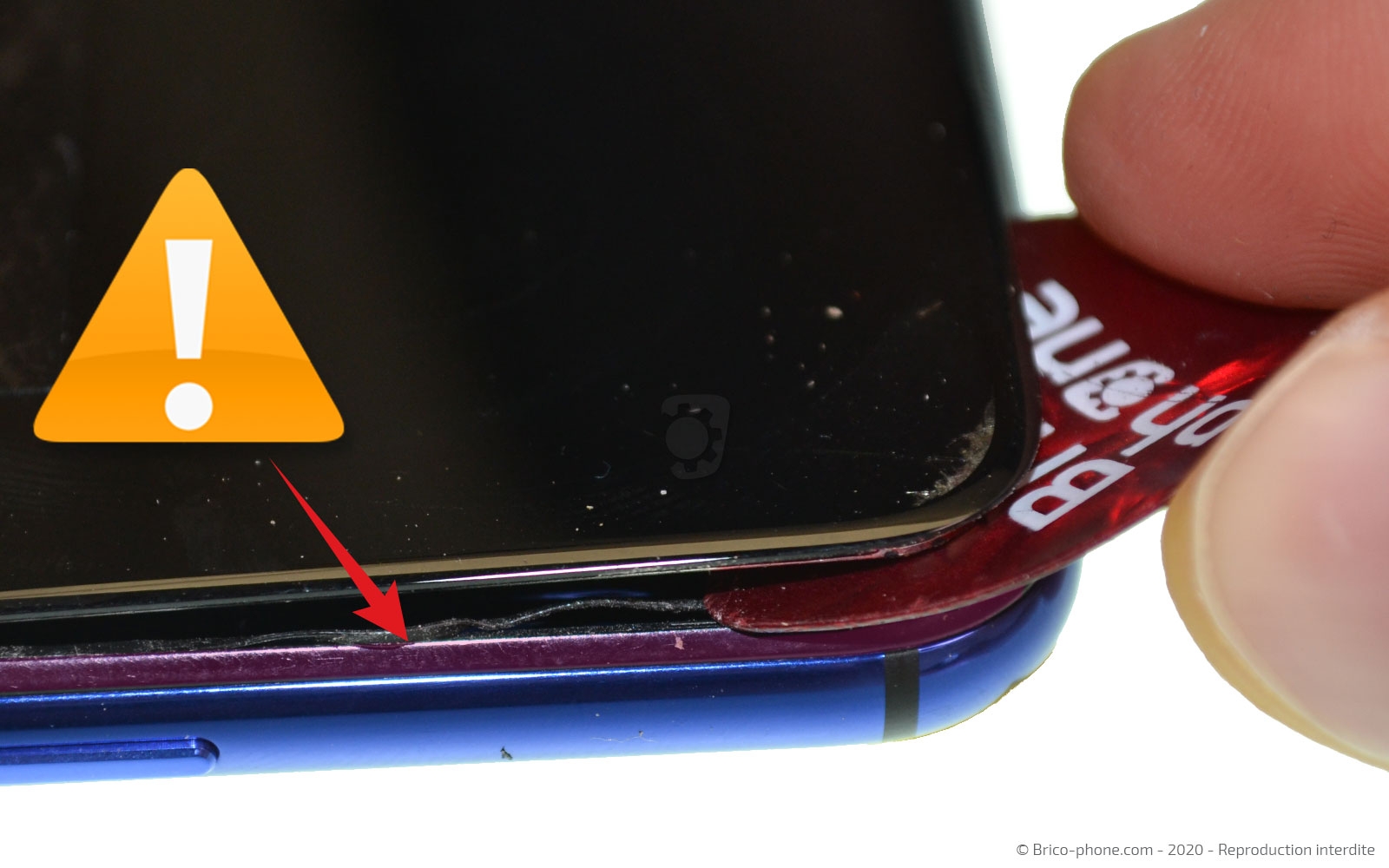

Remplacez le médiator métallique par une version en plastique en faisant attention au joint en plastique (photo 3).

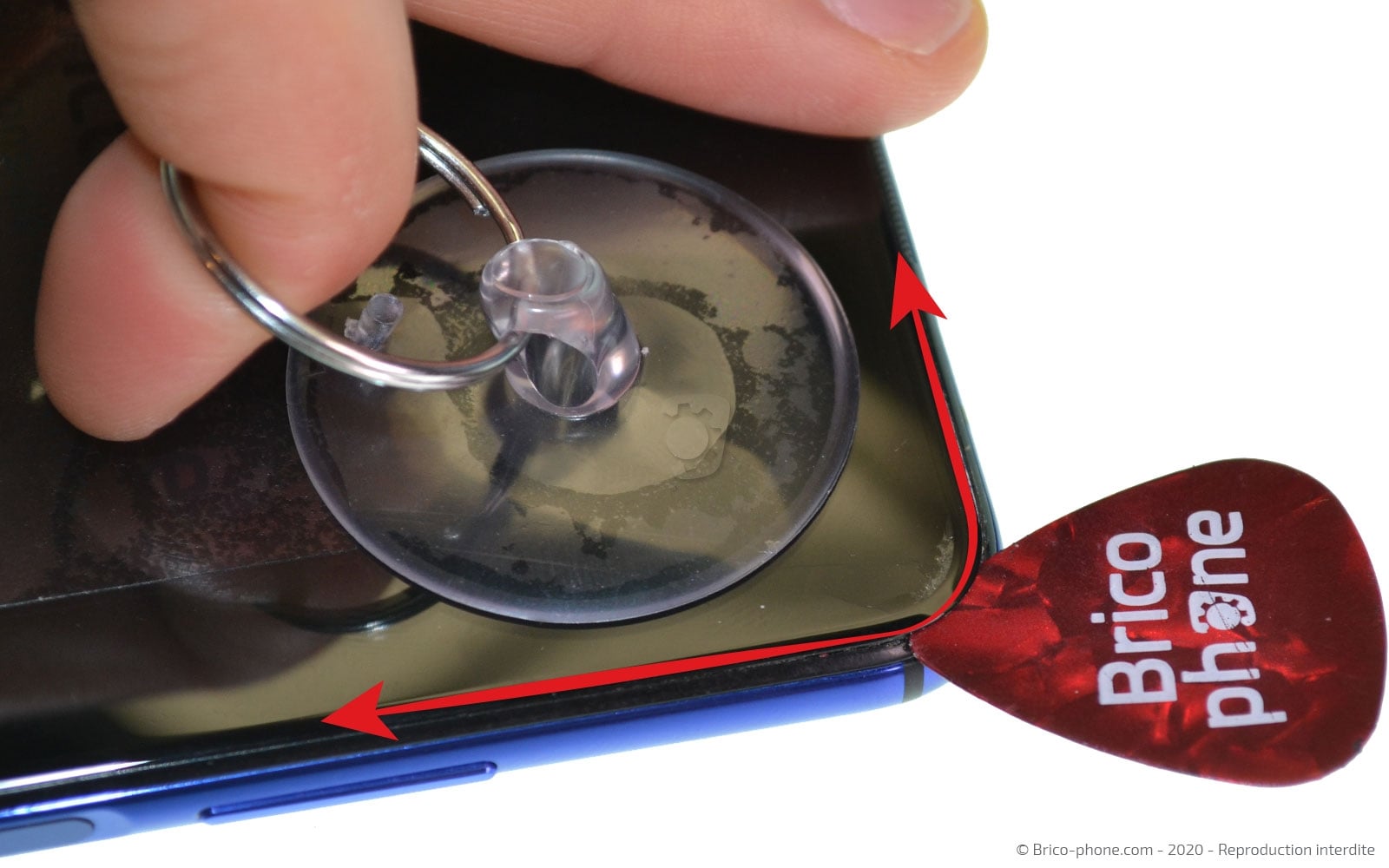

Faites le pourtour du smartphone pour terminer le décollage.
Outils
Médiator
Ventouse
Pièces
Ecran vitre + LCD pré-monté pour Honor 20 et Nova 5T - Noir 69.90€
Etape 12

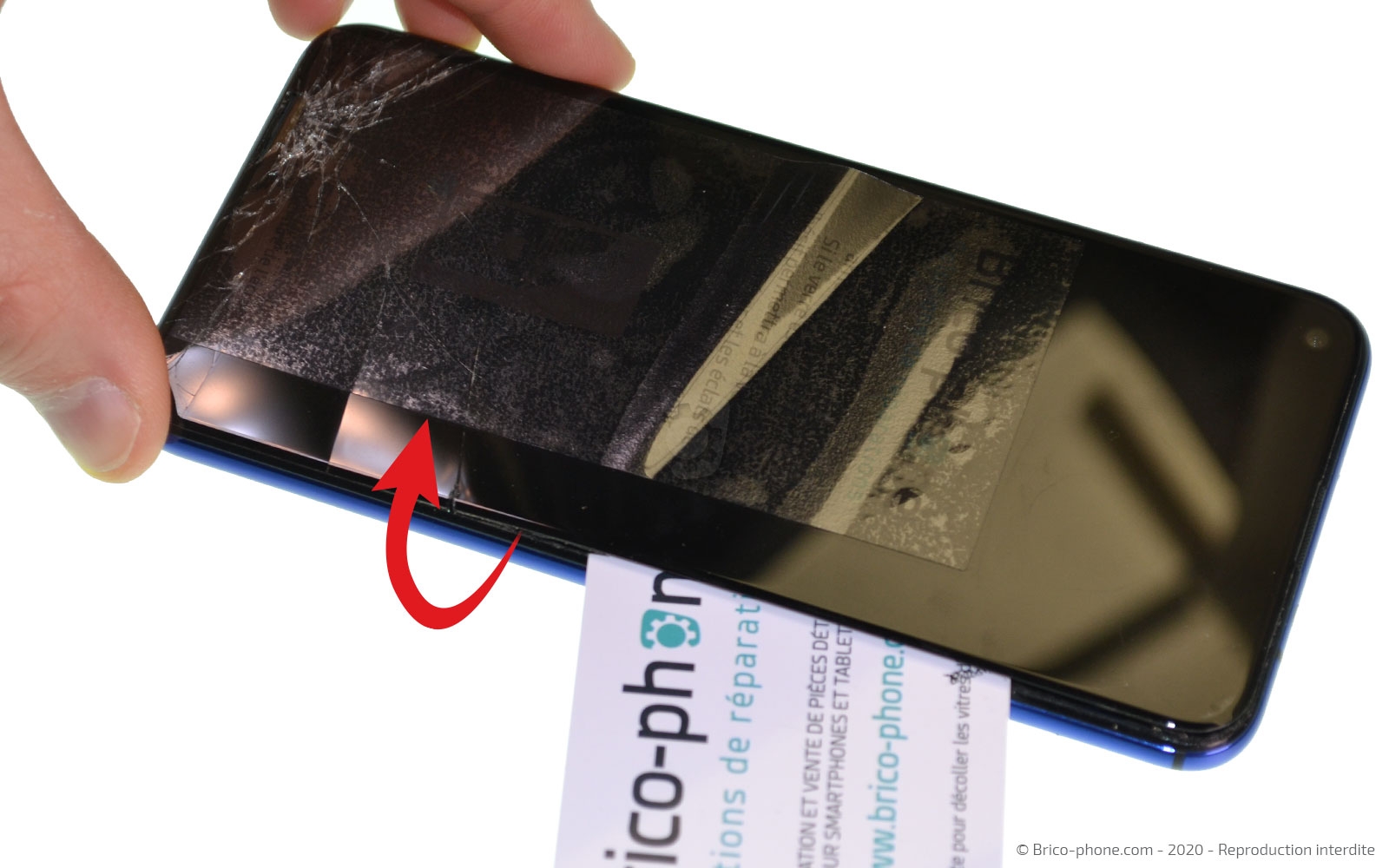

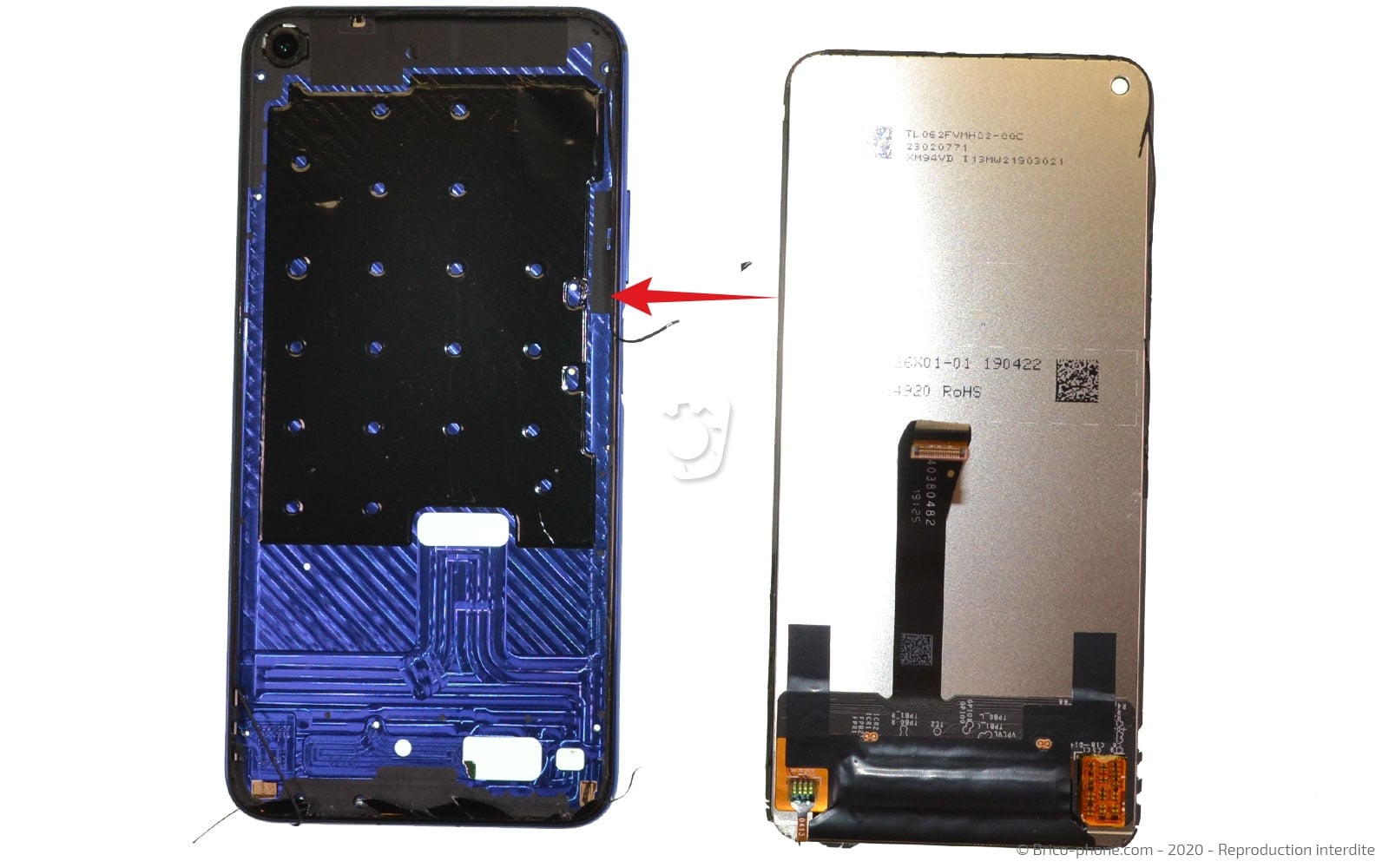

Etape 12 Sortir l'écran endommagé

Placez la carte en PVC sous la vitre avant pour retirer les derniers morceaux de stickers.

Retirez l'écran du châssis en faisant attention à la nappe de ce dernier.
Outils
Carte PVC
Pièces
Ecran vitre + LCD pré-monté pour Honor 20 et Nova 5T - Noir 69.90€
Etape 13

Etape 13 Coller le nouvel écran

Sur le nouvel écran, retirez toutes les protections adhésives avant de placer un filet de colle B-7000 sur la longueur du châssis.

Laissez poser votre smartphone 45 minutes sous presse à l'aide de pinces ou de livres.
Pièces
Pince à ressort 6.90€

Conseils pour le remontage

Remontez votre Honor 20 en suivant les étapes précédentes dans l'ordre inverse.

Pensez à nettoyer la façade arrière des résidus de stickers. Ensuite, mettez la colle B-7000 sur le contour du châssis.

Pour finir, laissez poser votre smartphone environ 45 minutes.
Outils
Colle
Levier Nylon
