Démontage complet sur Y6 2019

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 14/20

Temps estimé 60 min

Difficulté 3/5 (Moyen)

Diagnostic

Comment changer les petits composants du Huawei Y6 2019.

Découvrir l'intégralité des pièces du Huawei Y6 2019.

Envie de savoir ce qui se cache dans les entrailles de votre Huawei Y6 2019 ou tout simplement besoin de changer un composant comme le vibreur, le HP externe, ... ? Brico-Phone vous permet de faire la réparation avec ce tutoriel photos qui vous guidera pas à pas.

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Plan de travail magnétique universel Petit format avec quadrillage pré-imprimé

5.90 €

Photos Vidéo

Avant de commencer

Commencez par vous assurer de posséder le bon modèle de téléphone.
Premièrement, au dos du téléphone, si vous avez l'inscription "MRD-LX1", c'est que vous avez bien un Huawei Y6 2019.

En seconde méthode, si votre écran fonctionne encore, dans l'application téléphone tapez *#06#.
Si votre téléphone est un simple sim vous allez avoir un numéro IMEI et s'il est double sim, vous en aurez deux.
Rentrez l'un de ces deux numéros sur la rubrique associée de notre page d'accueil pour avoir votre modèle.

Etape 1

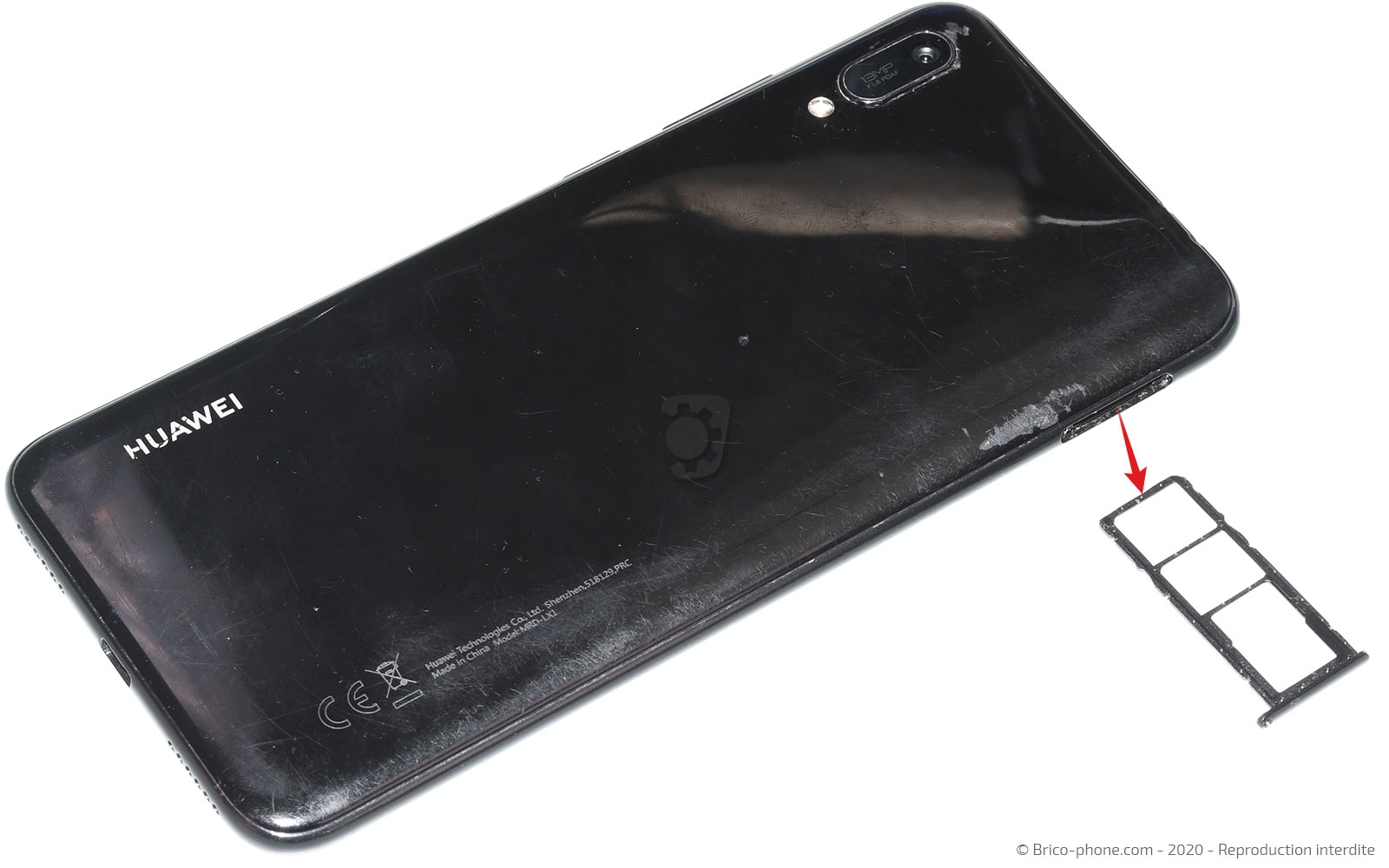

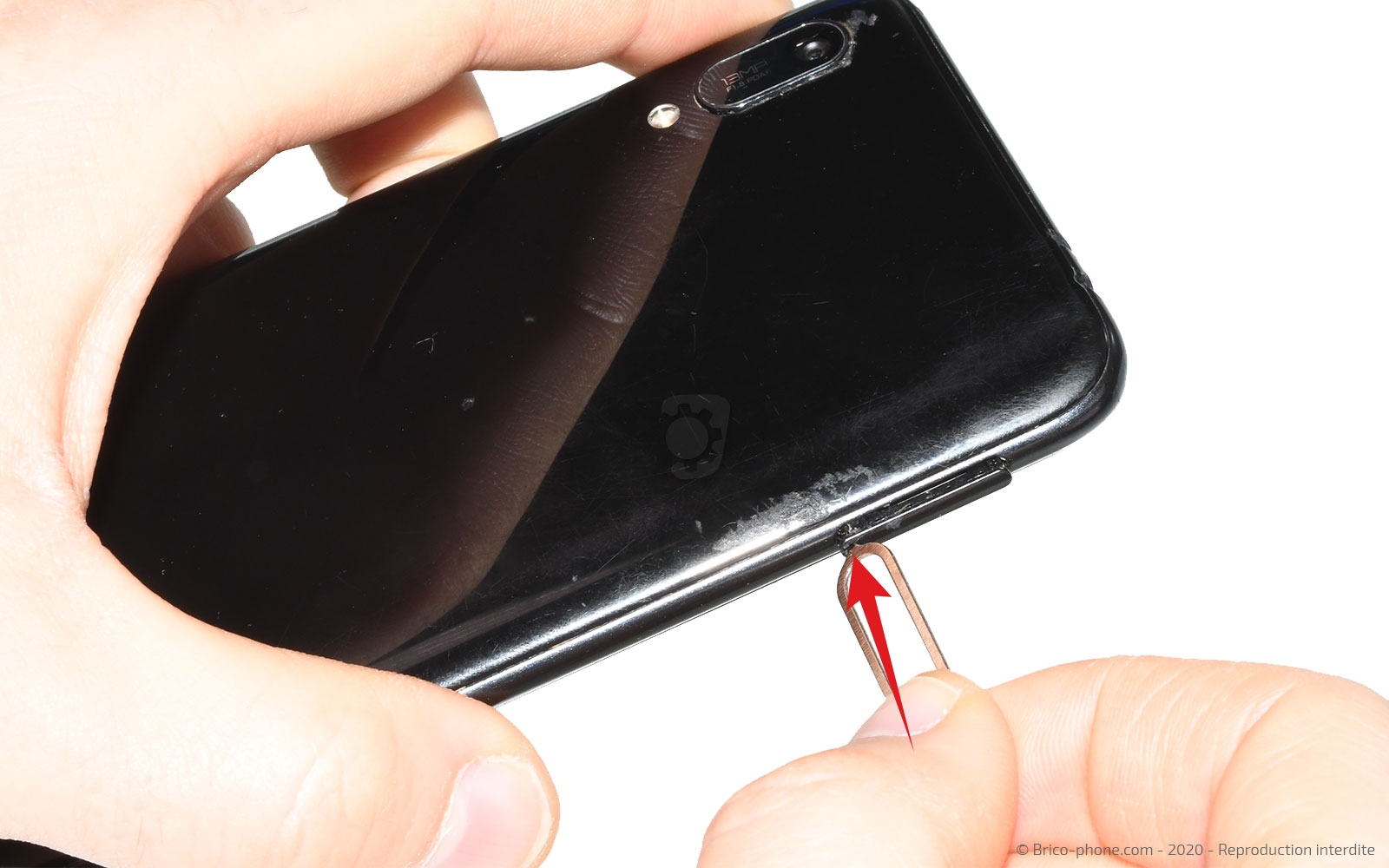

Etape 1 Eteindre le téléphone et retirer le racksim

Éteignez votre téléphone en restant appuyé sur le bouton power puis en cliquant sur "éteindre" sur le menu qui vient d'apparaître à l'écran.

Retirez le tiroir sim à l'aide de l'outil sim disponible dans la boîte de votre téléphone ou dans notre kit outils.

Outils

SIM

Etape 2

Etape 2 Ôter la coque arrière

Sur ce modèle, il n'y a pas de vitre arrière, mais une coque arrière et celle-ci n'est pas collée.

Pour l'enlever, insérez le médiator en métal troué entre le châssis et la coque arrière pour créer un jour, puis insérez-y celui en plastique pour éviter d'abîmer le châssis ou la coque.

Retirez celui en métal et si besoin pour retirer la coque, utilisez le levier en nylon.

Outils

Levier Nylon

Médiator

Ventouse

Etape 3

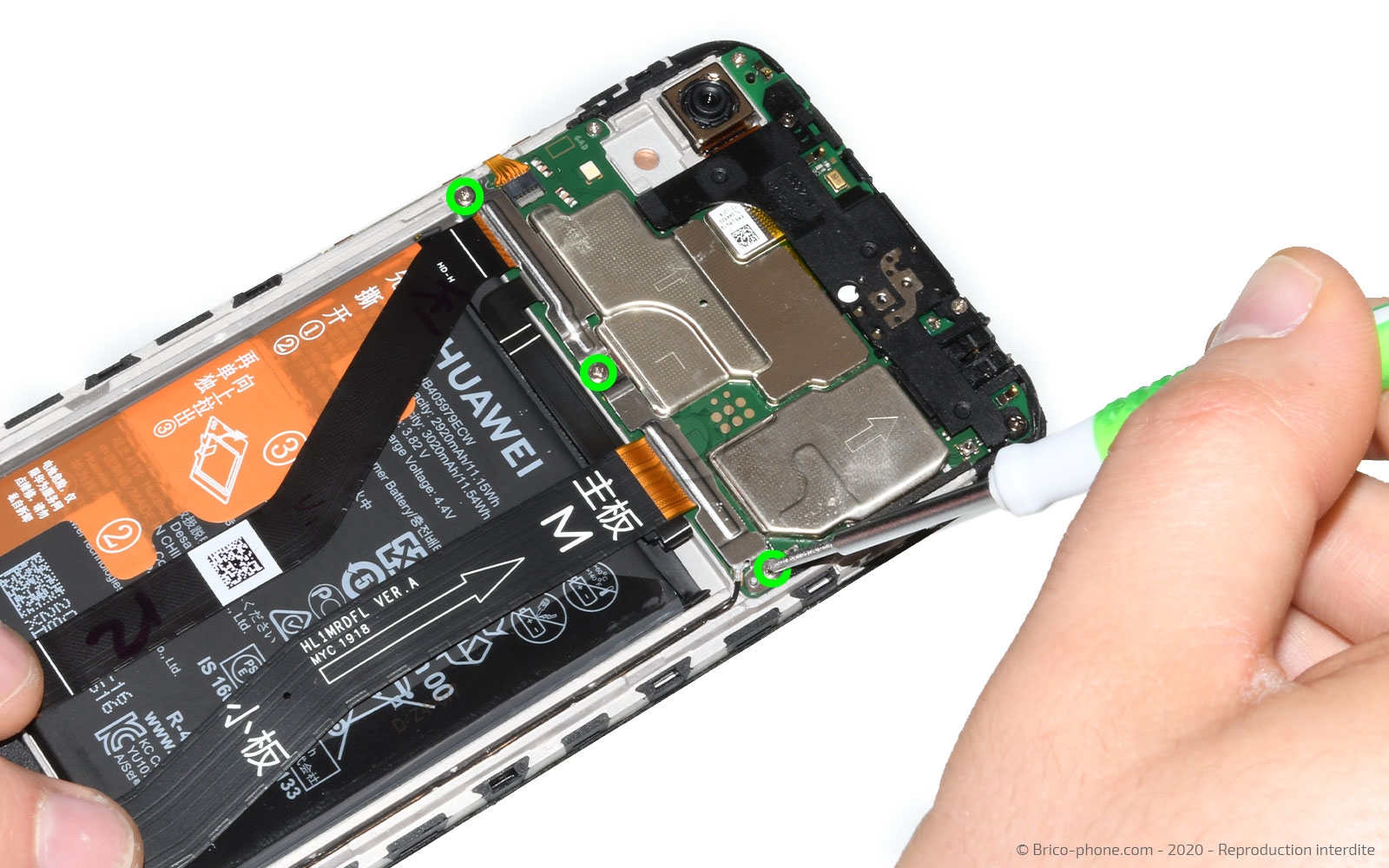

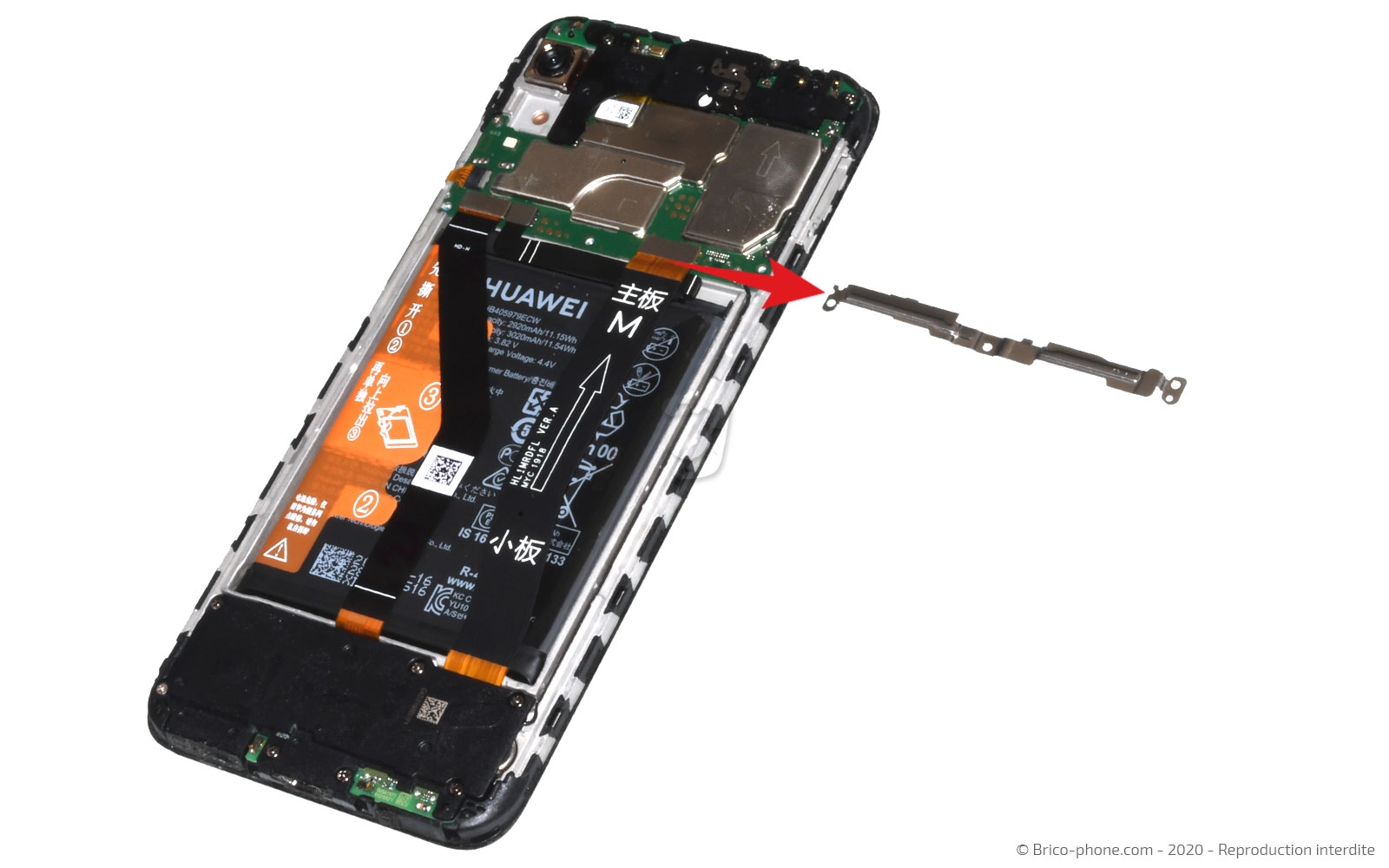

Etape 3 Retirer la plaquette de protection

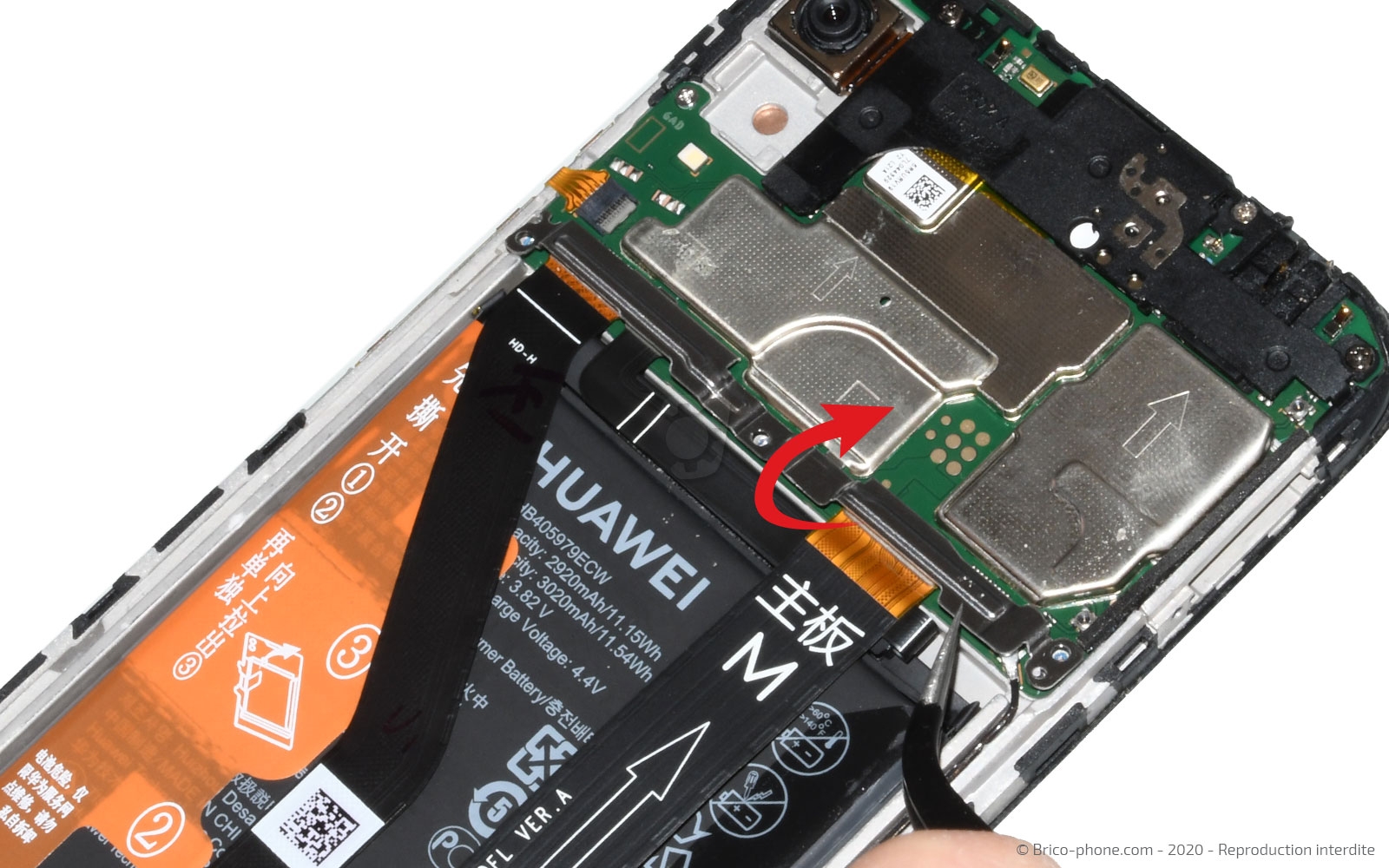

Avec la pincette, retirez la protection qui se trouve sur la nappe des boutons.

Dévissez les 3 vis avec le tournevis cruciforme et reprenez la pincette pour enlever la plaquette au-dessus des nappes.

Outils

Tournevis Cruciforme

Pince Brucelles

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 4

Etape 4 Déconnecter la batterie

Déconnectez la nappe de la batterie avec le levier en nylon.

Outils

Levier Nylon

Etape 5

Etape 5 Extraire le bloc haut-parleur externe

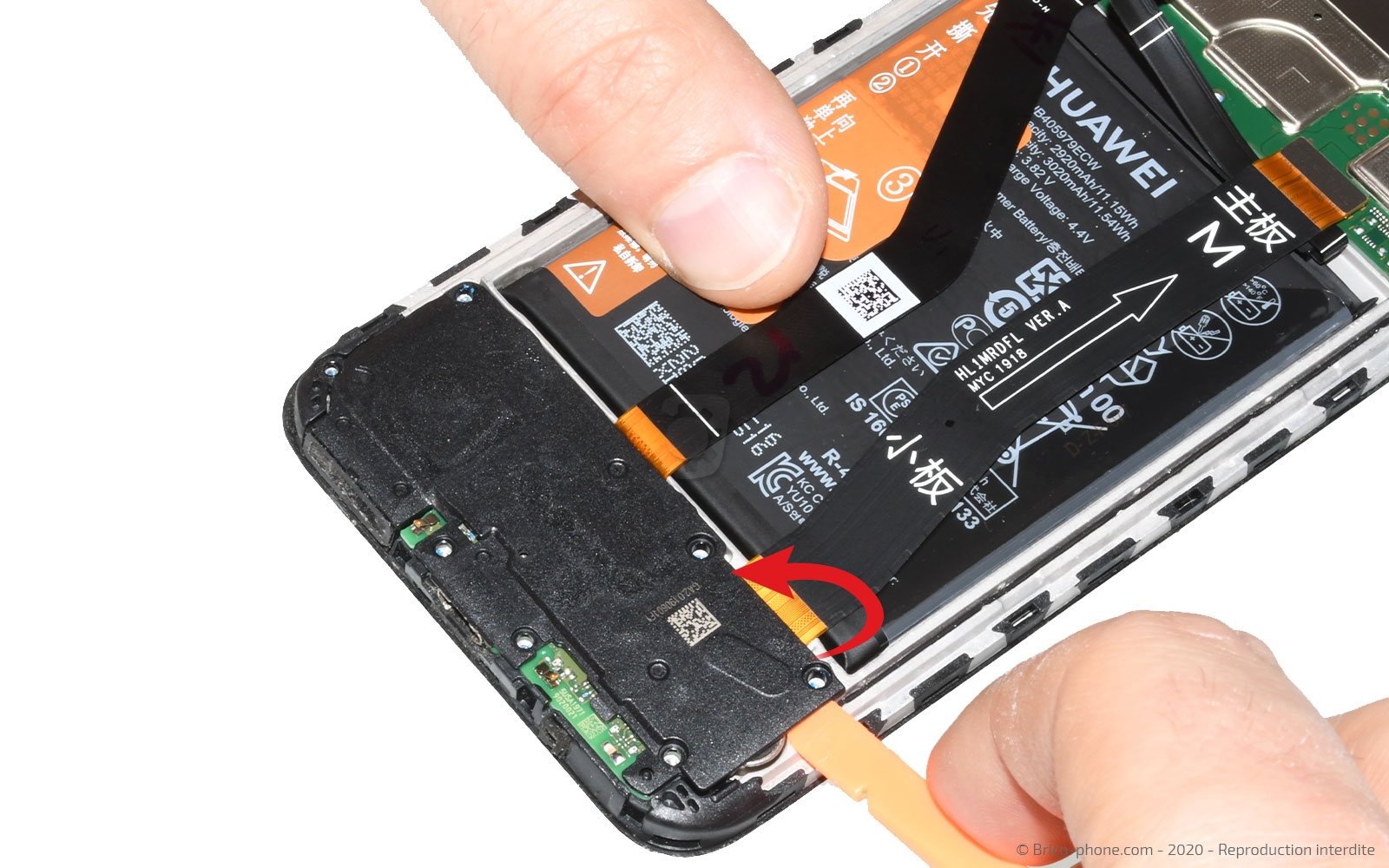

Dévissez les 7 vis avec le tournevis cruciforme, puis soulevez le bloc haut-parleur externe avec spudger.

Outils

Tournevis Cruciforme

Levier Nylon

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 6

Etape 6 Déconnecter les nappes du connecteur de charge

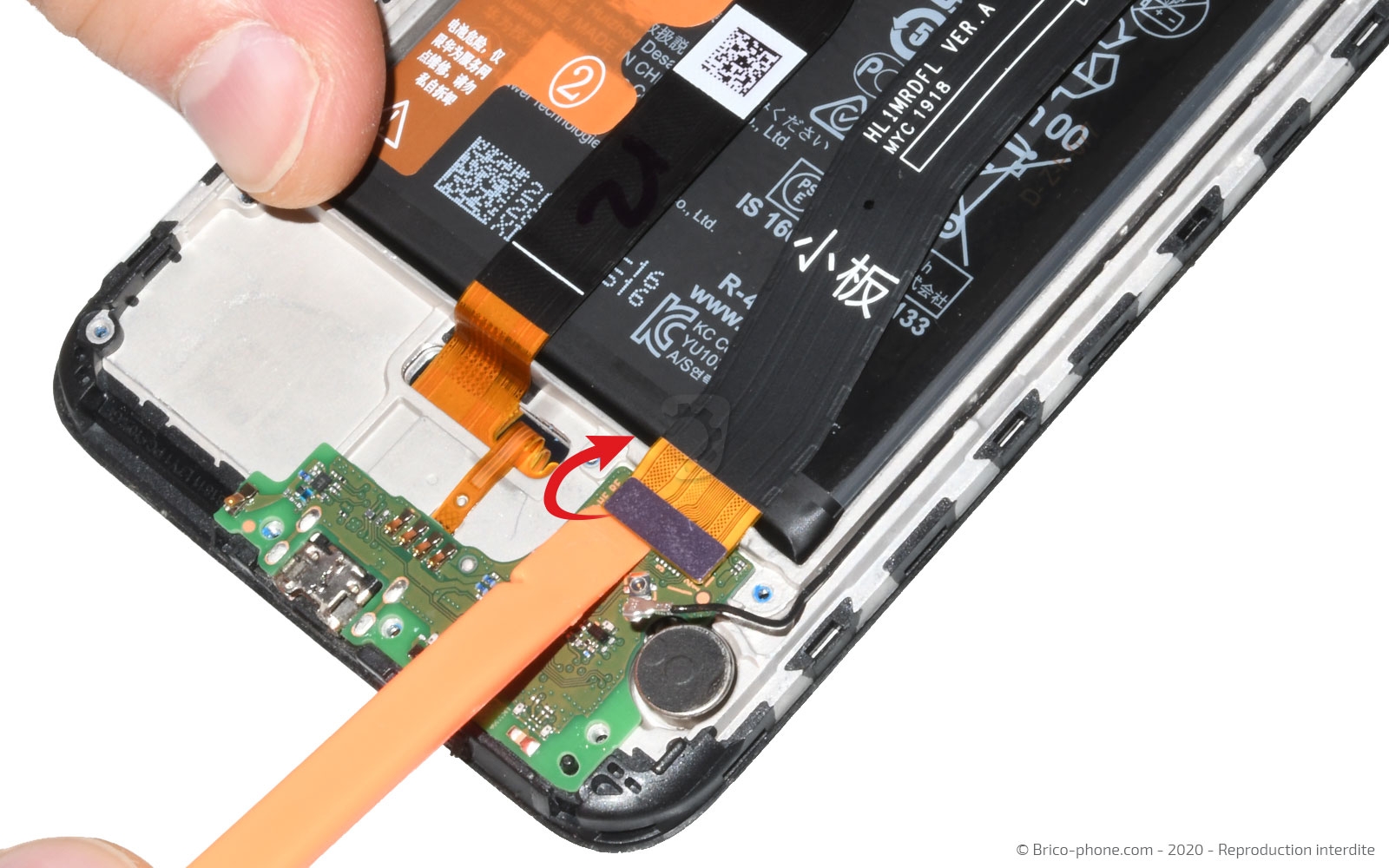

Avec la pincette, déconnectez le câble coaxial, puis la rallonge d'interconnexion avec le levier.

Outils

Levier Nylon

Pince Brucelles

Etape 7

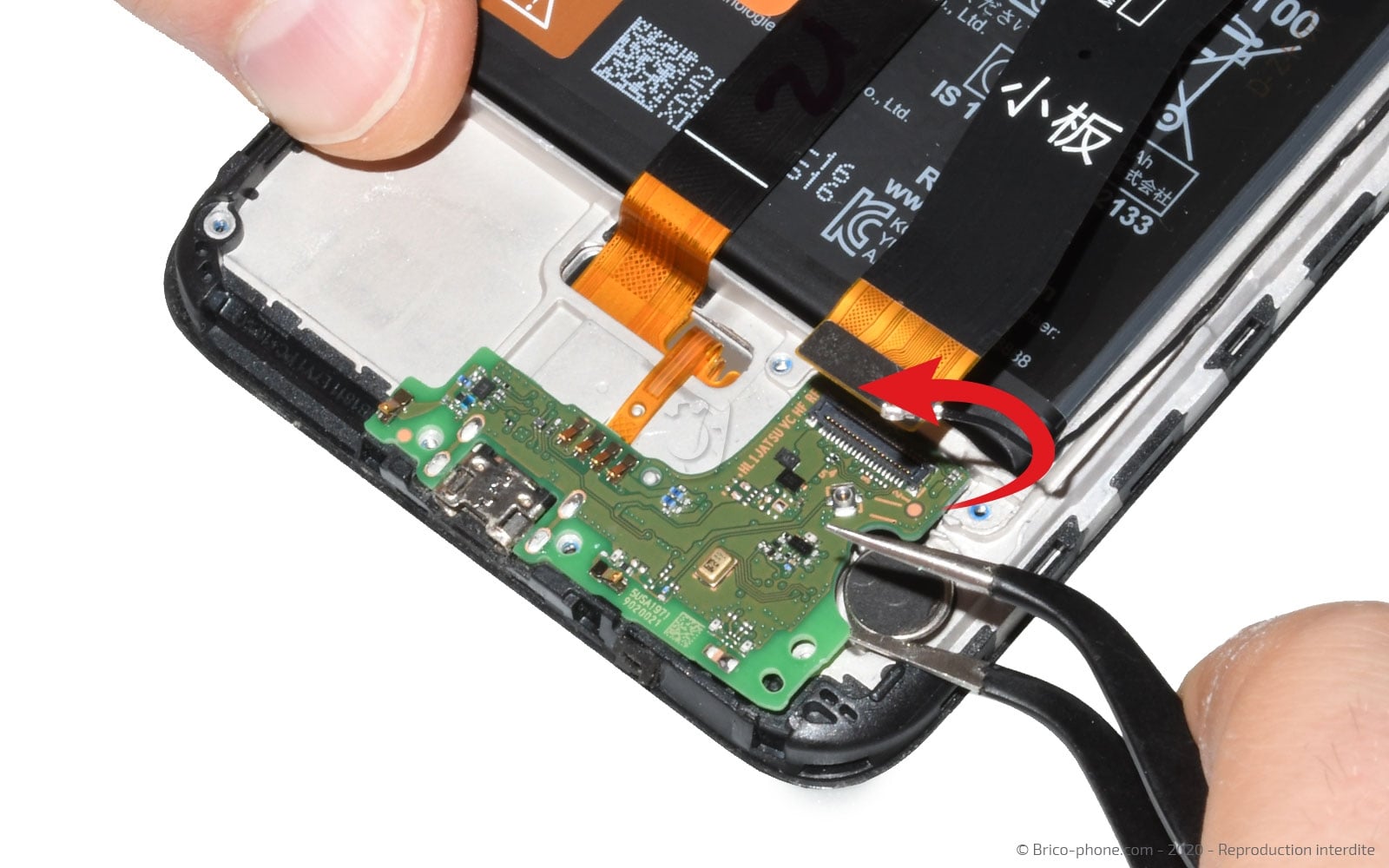

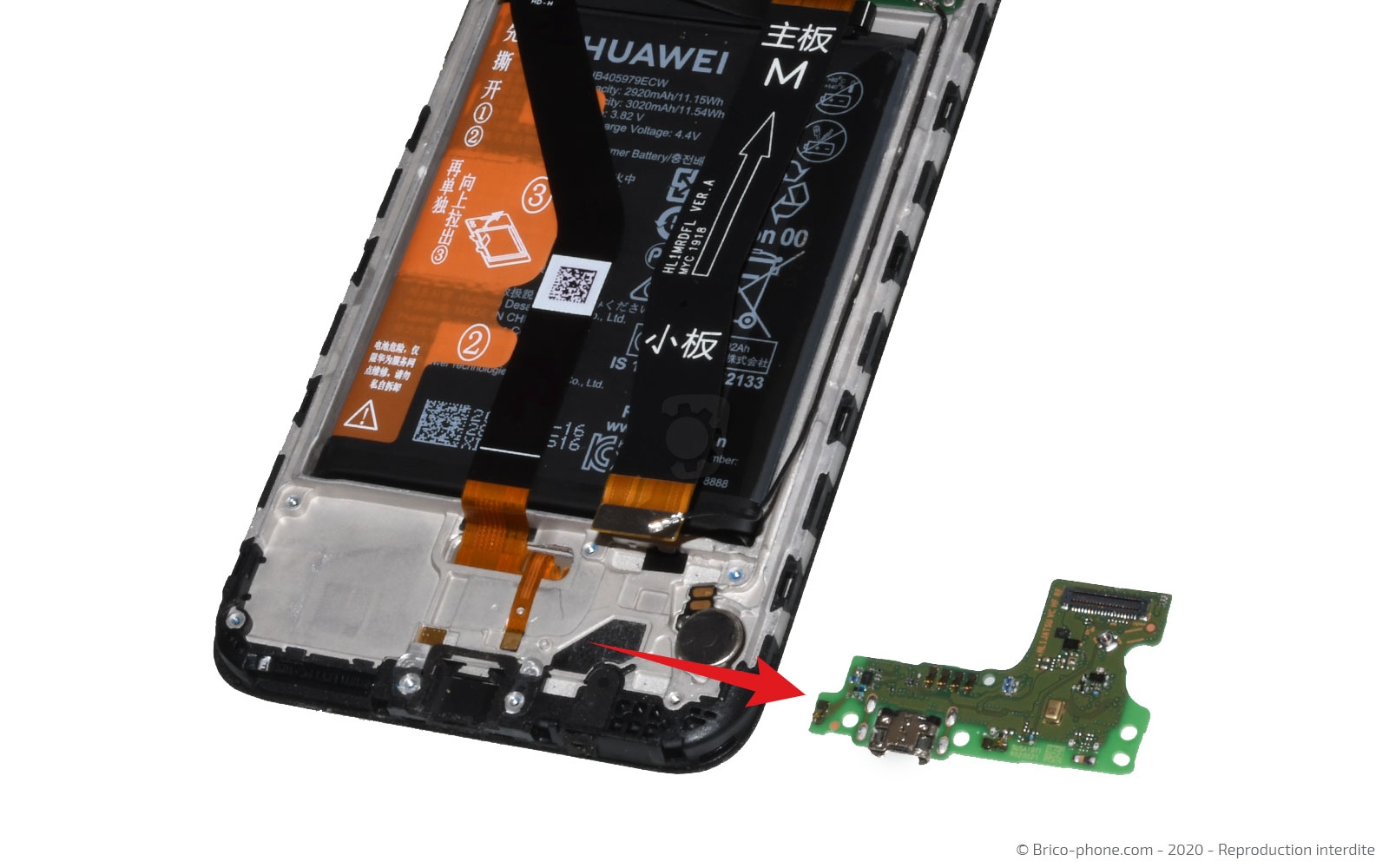

Etape 7 Extraire le connecteur de charge

Chauffez légèrement le dock avec un sèche-cheveux ou un décapeur thermique pour ramollir le sticker qui le maintient. Sortez le connecteur de charge à l'aide de la pincette en faisant levier.

Outils

Pince Brucelles

Pièces

Décapeur thermique petit modèle 14.90€

Etape 8

Etape 8 Retirer le cache supérieur

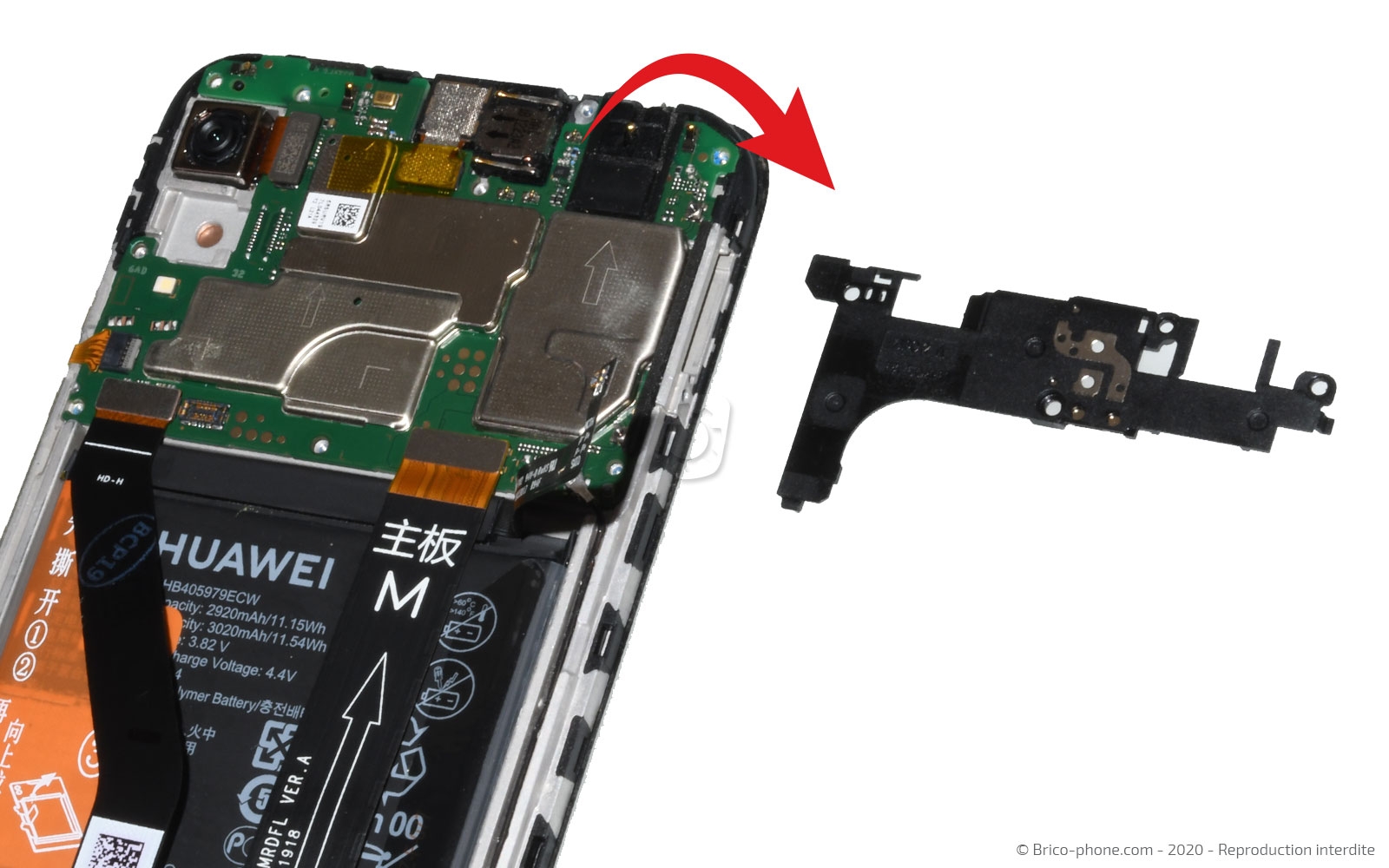

Pour retirer le cache supérieur, dévissez les 3 vis qui le maintiennent et par la même occasion les 2 vis de gauche de la carte-mère.

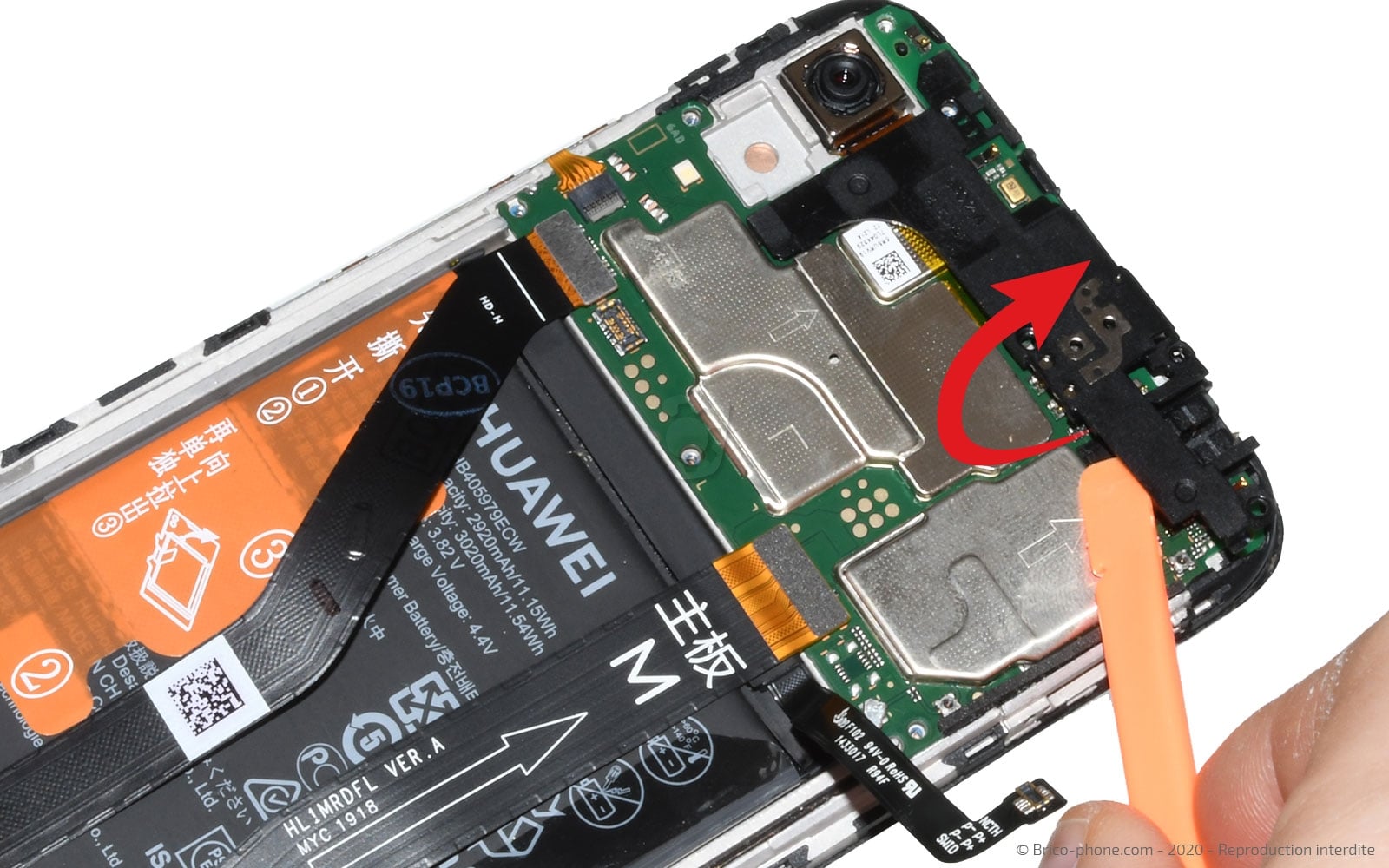

Sortez le cache avec le levier.

Outils

Tournevis Cruciforme

Levier Nylon

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 9

Etape 9 Déconnecter l'écran et ôter la nappe d'interconnexion

Toujours avec le levier, déconnectez la nappe de l'écran, puis celle d'interconnexion pour le retirer du téléphone.

Outils

Levier Nylon

Etape 10

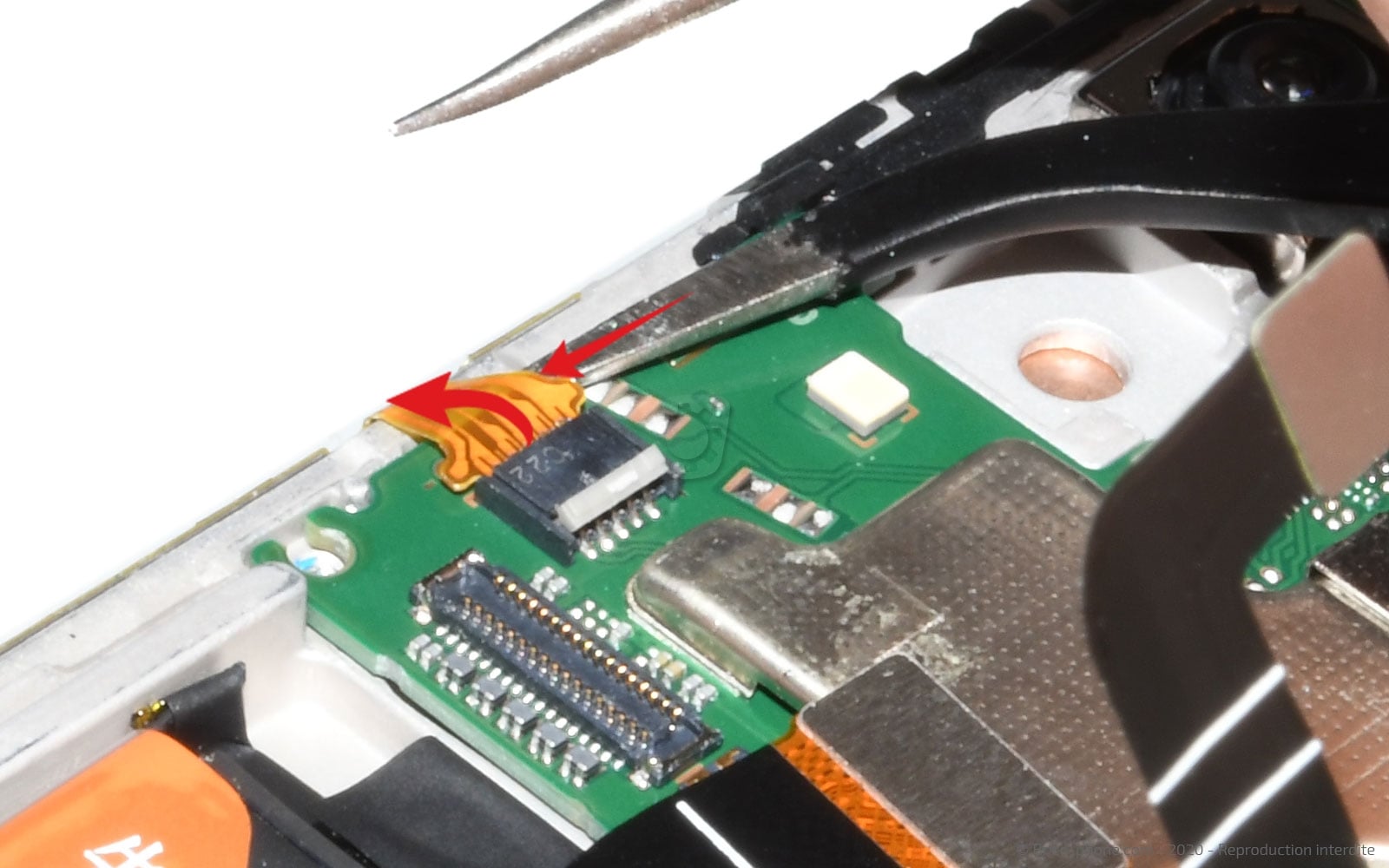

Etape 10 Déconnecter le câble coaxial et la nappe des boutons

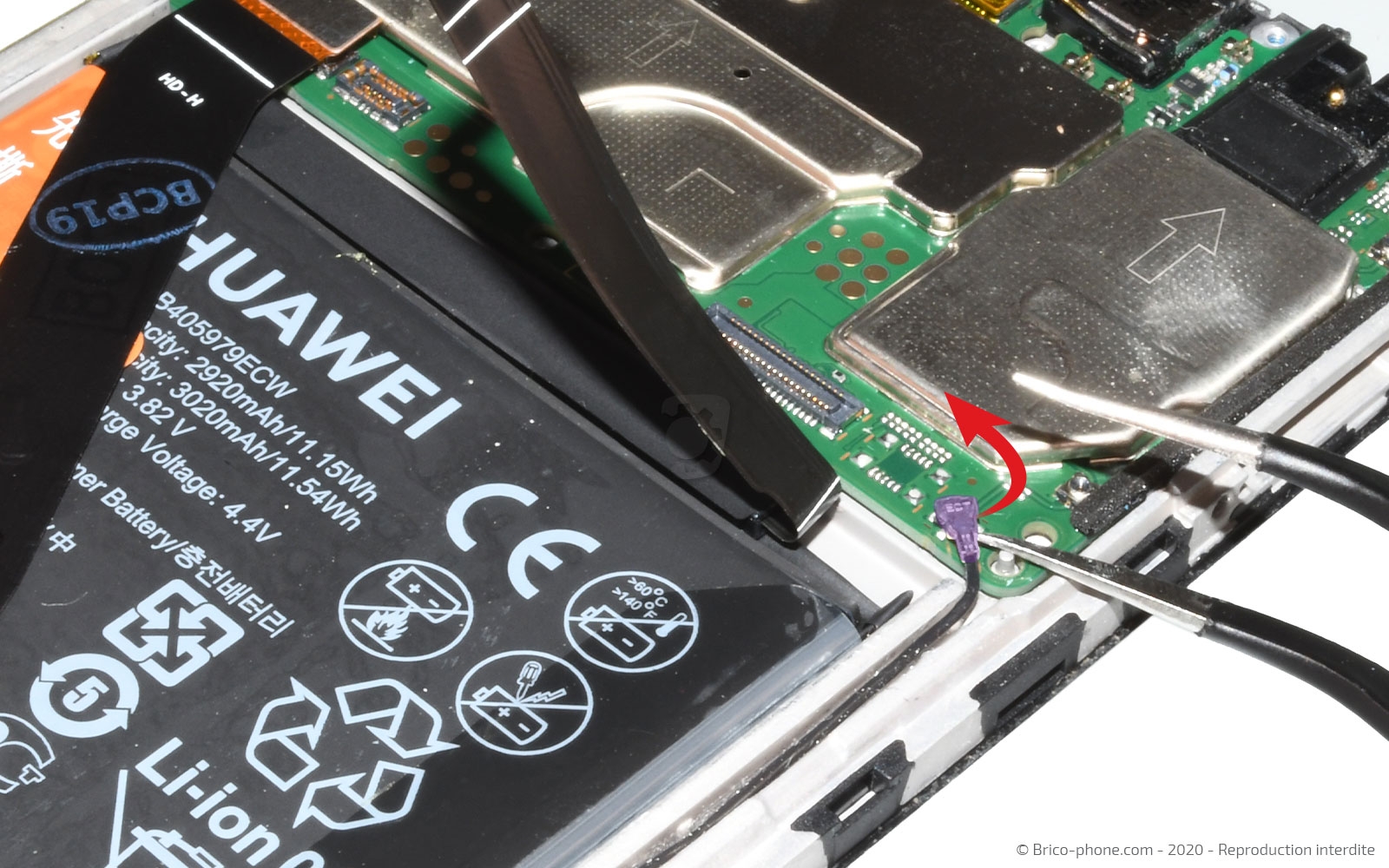

Soulevez le clapet de la connectique de la nappe des boutons avec le levier, puis retirez la nappe avec la pincette.

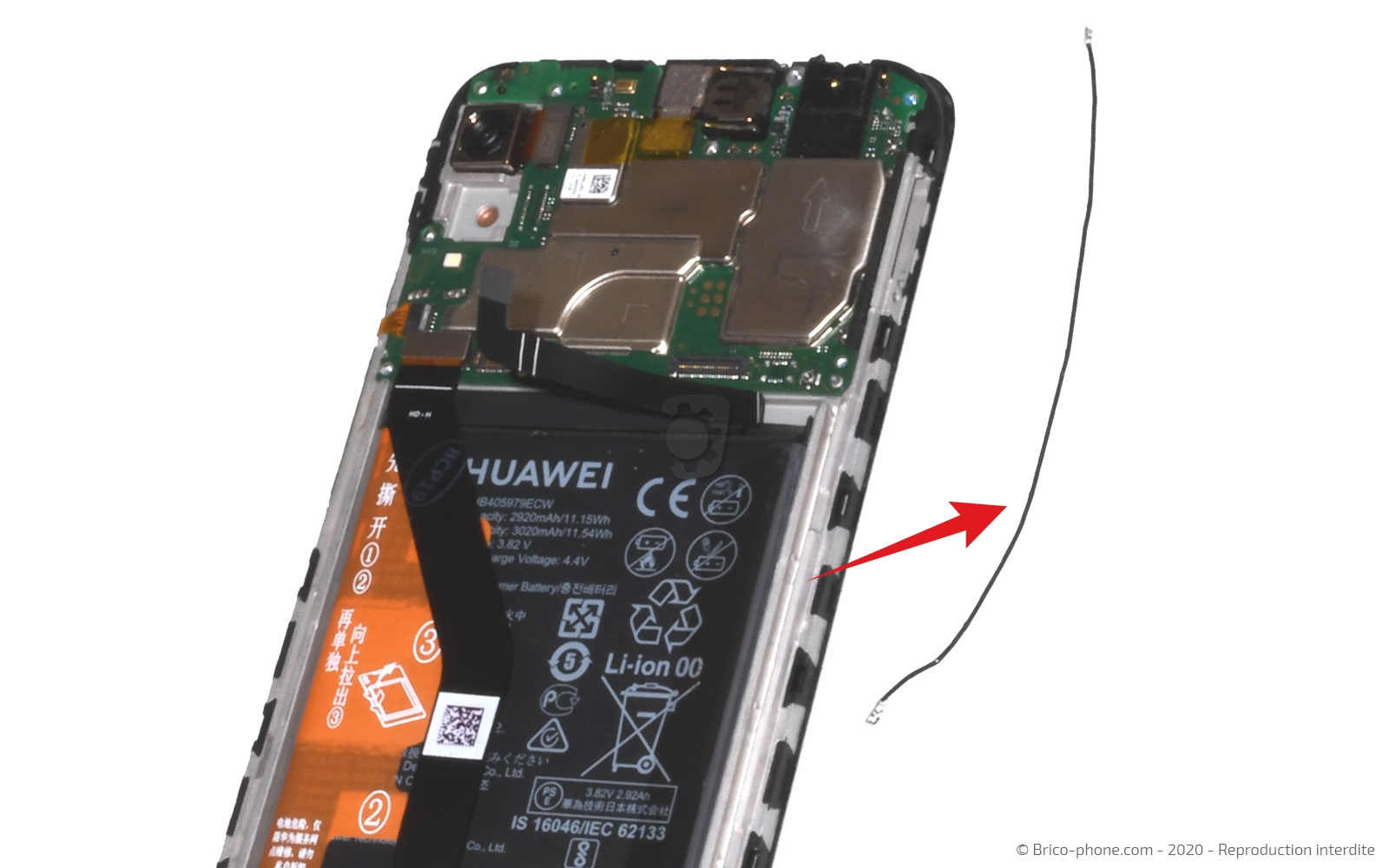

Toujours avec cette pincette, déconnectez le câble coaxial et retirez-le du châssis.

Outils

Levier Nylon

Pince Brucelles

Etape 11

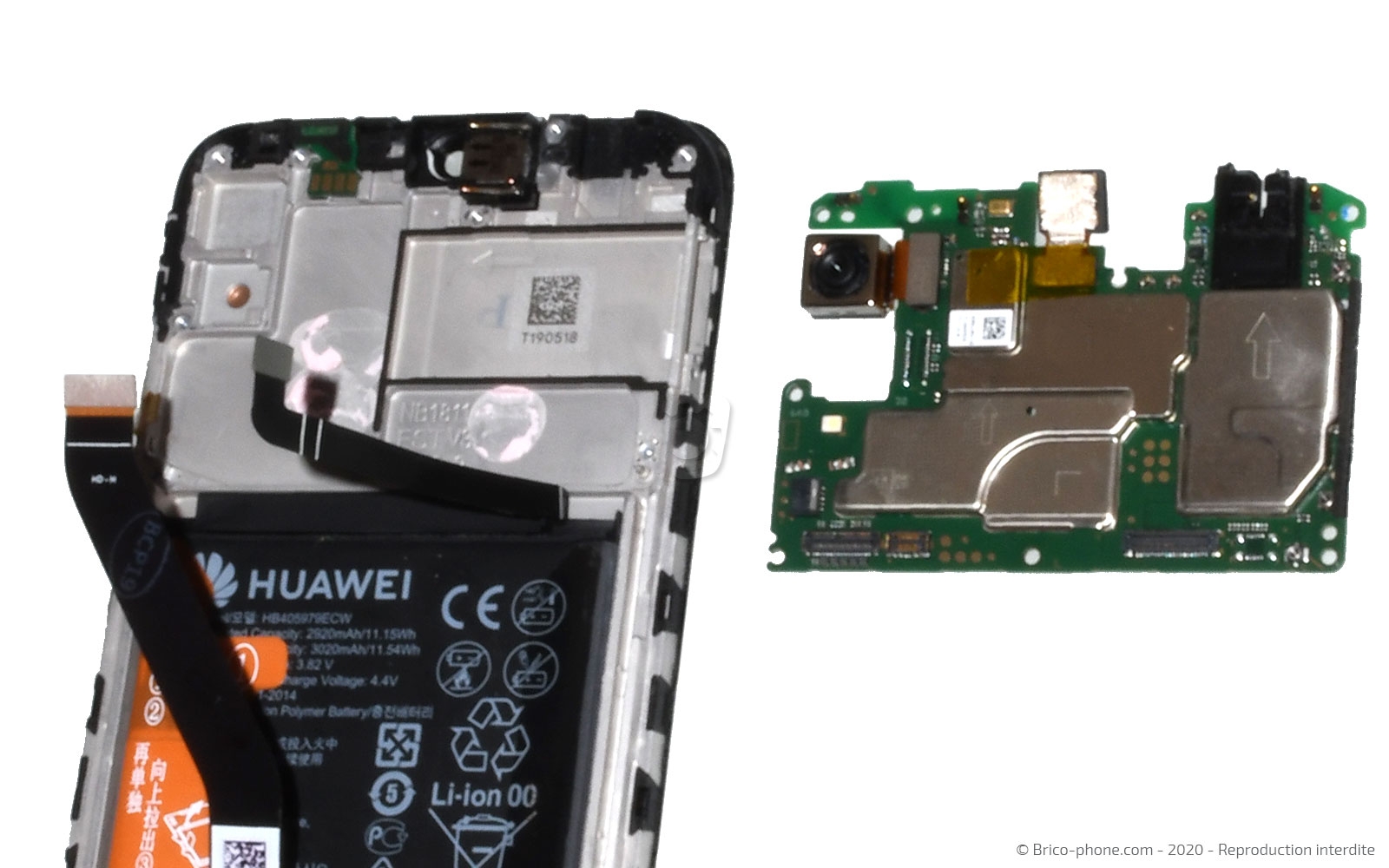

Etape 11 Extraire la carte-mère

Gardez la pincette en main pour sortir la carte-mère du châssis.

Outils

Pince Brucelles

Etape 12

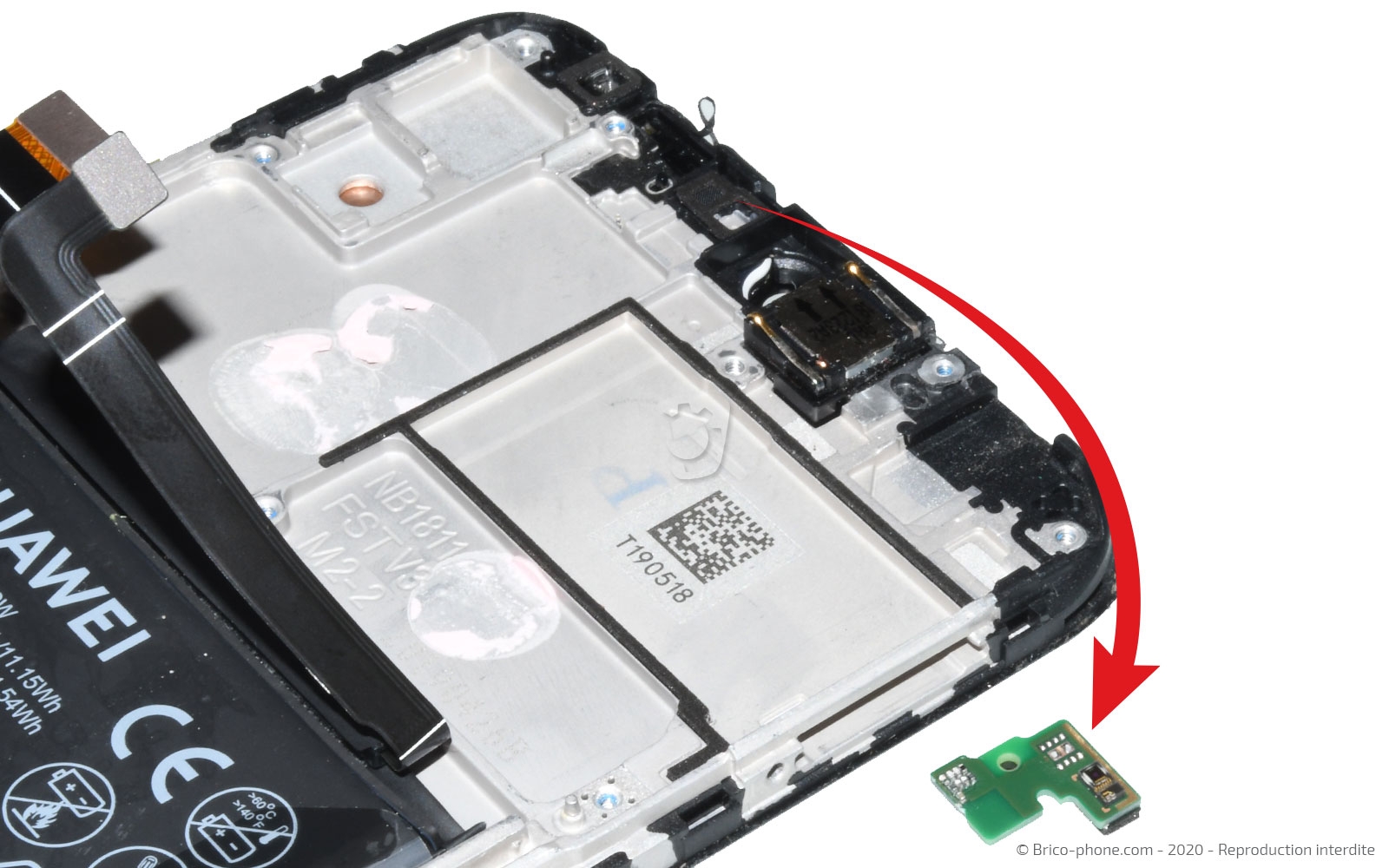

Etape 12 Récupérer les capteurs

Les capteurs sont mis en place par un sticker, donc chauffez-les légèrement avant de les ôter du châssis avec la pincette.

Outils

Pince Brucelles

Pièces

Décapeur thermique petit modèle 14.90€

Etape 13

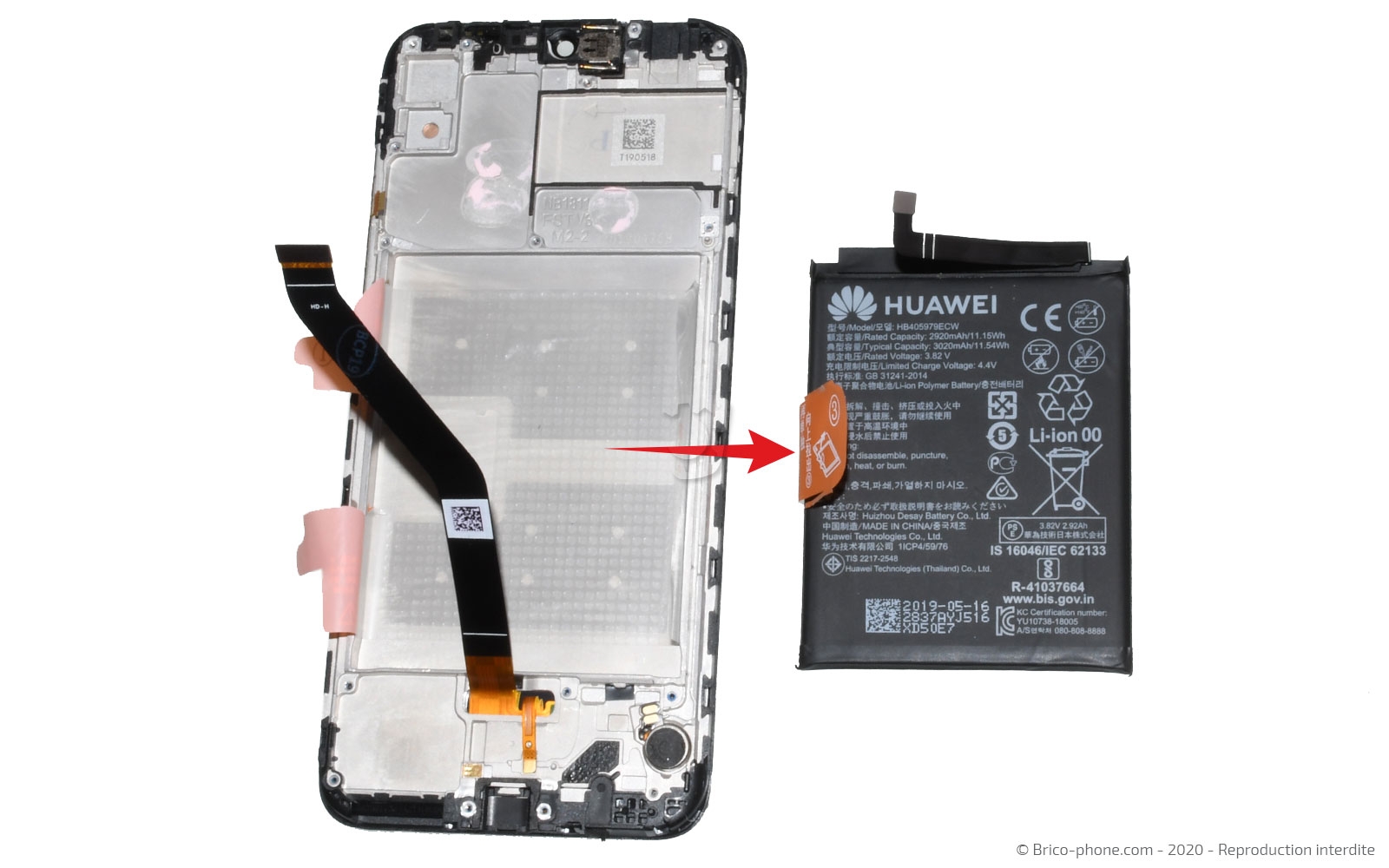

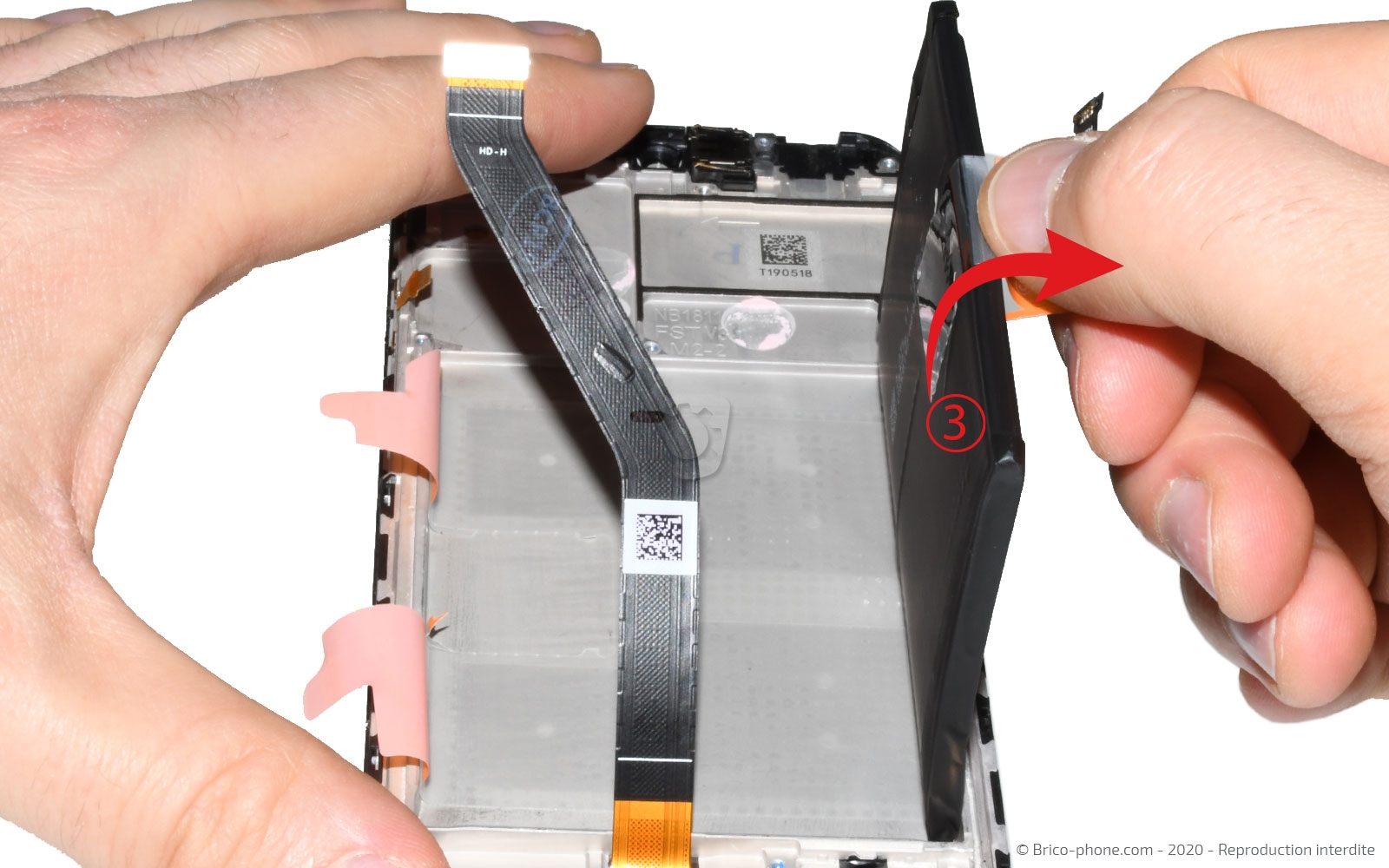

Etape 13 Enlever la batterie

La batterie de ce modèle possède des languettes pour l'extraire facilement.
Tout en maintenant la languette n°3, levez la n°1 et la n°2.

Il ne vous reste plus qu'à attraper la languette n°3, pour sortir la batterie du téléphone.

Etape 14

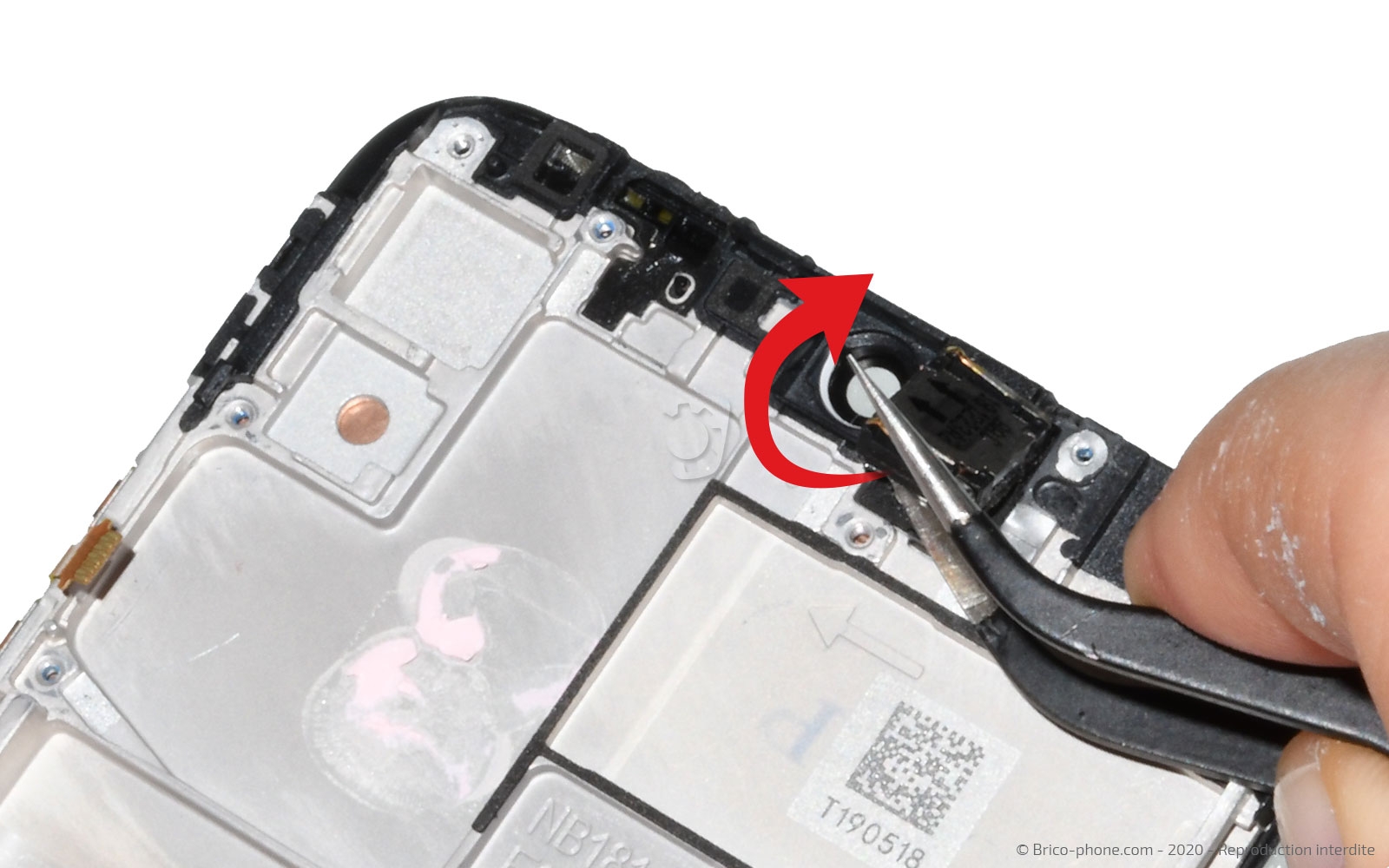

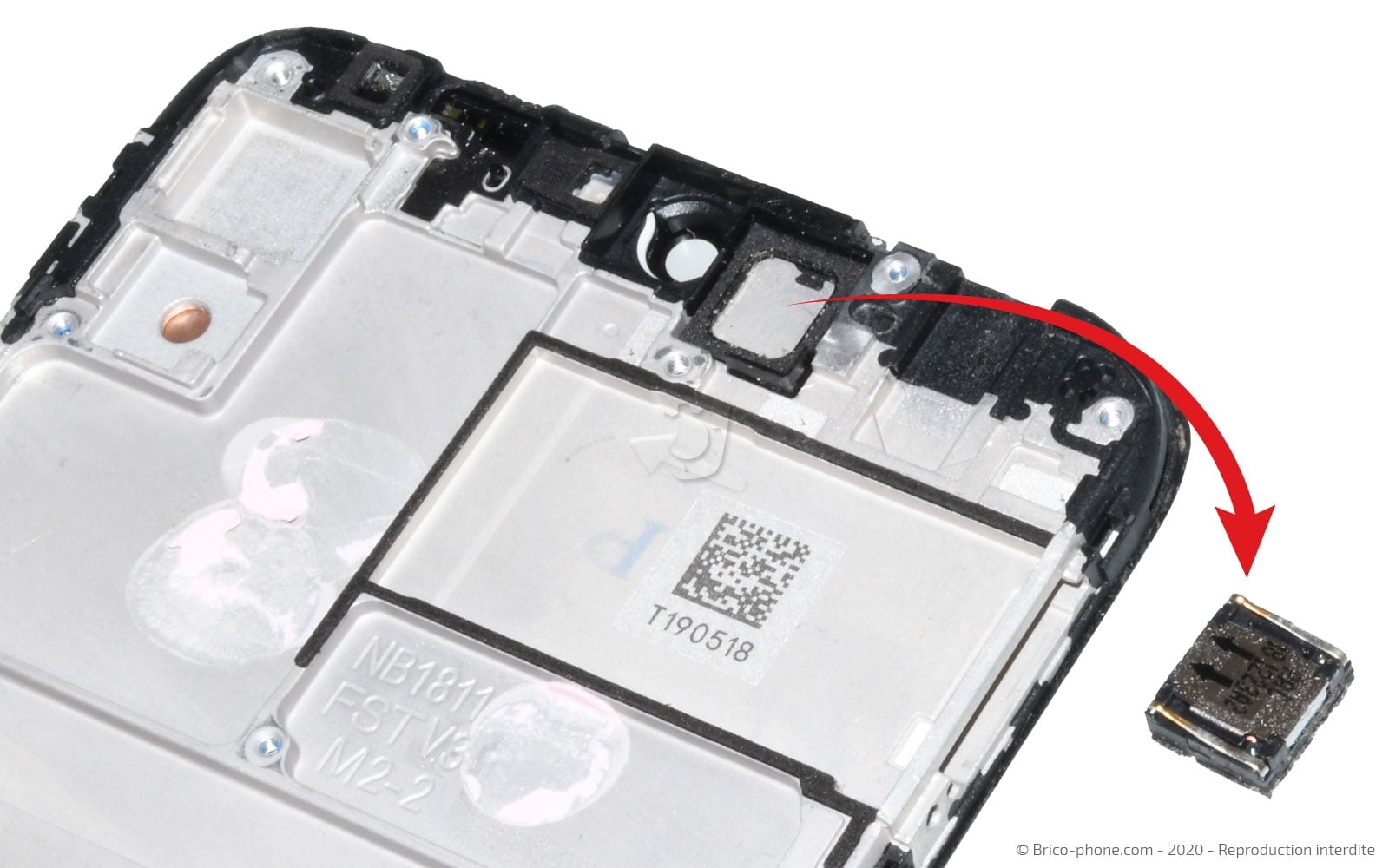

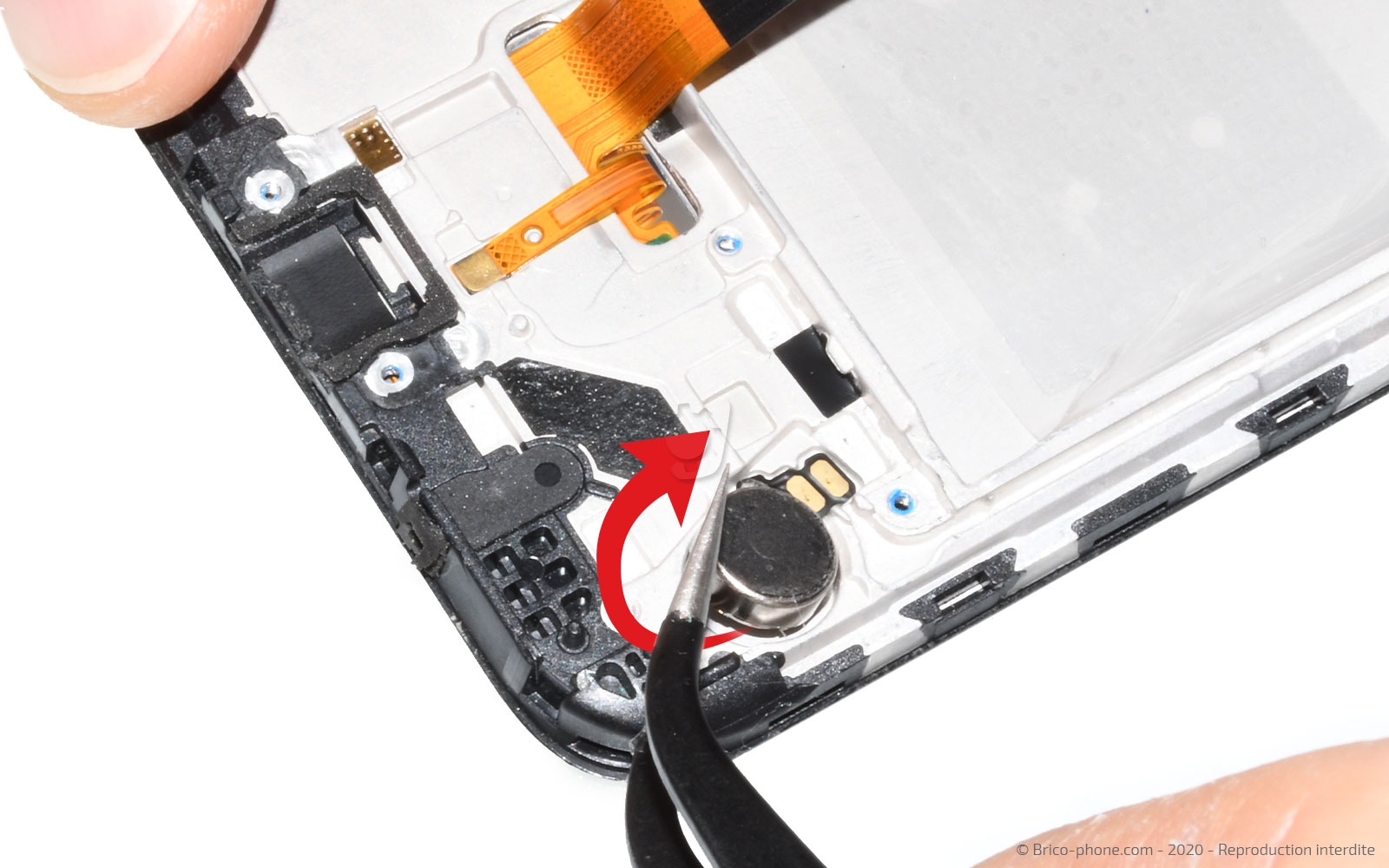

Etape 14 Récupérer le vibreur et l'écouteur de l'oreille

Retirez du châssis le vibreur et l'écouteur de l'oreille avec la pincette en métal.

Outils

Pince Brucelles

Etape 15

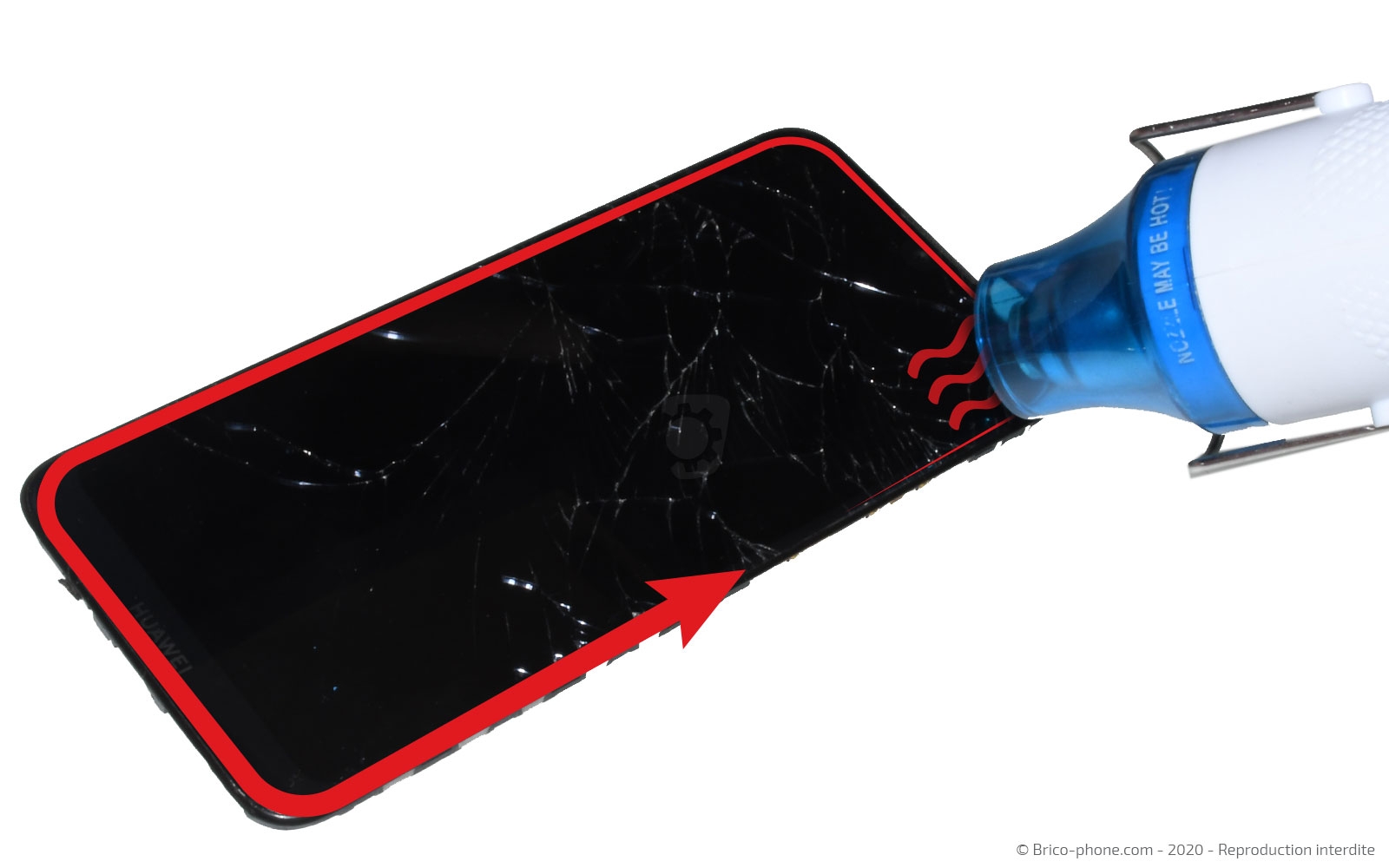

Etape 15 Chauffer l'écran

Pou chauffer l'écran, vous pouvez utiliser le coussin chauffant que vous devrez appliquer sur l'écran durant 30 à 40 secondes en l'aillant au préalable passer 1 à 2 minutes au micro-ondes.

Vous pouvez également utiliser un décapeur thermique ou un sèche-cheveux, pour chauffer le pourtour de la vitre durant 20 à 30 secondes en ne dépassant pas les 80 degrés pour ne pas endommager les composants internes.

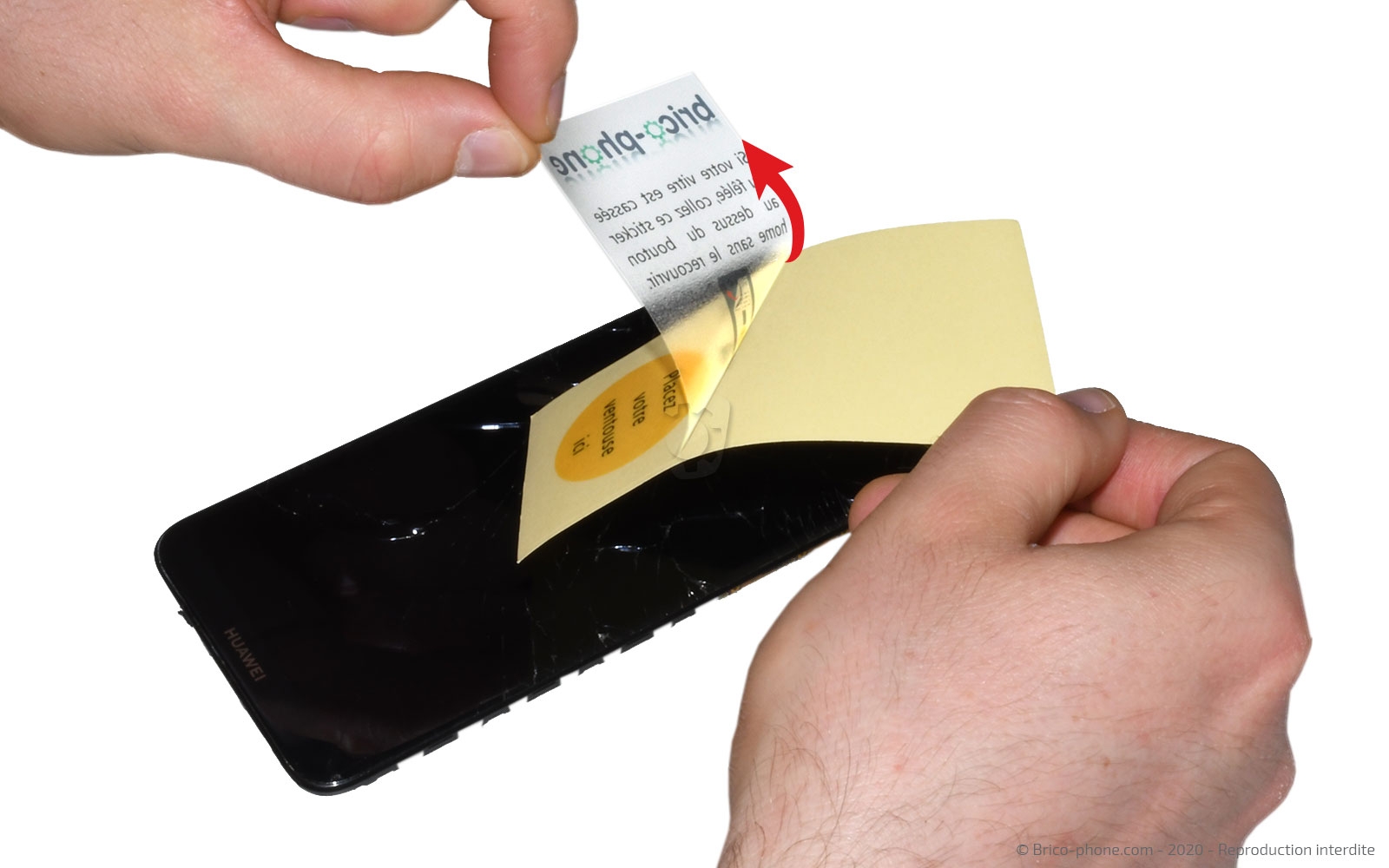

Si jamais votre vitre est cassée, appliquez le sticker du kit outils sur celle-ci qui servira par la suite.

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 16

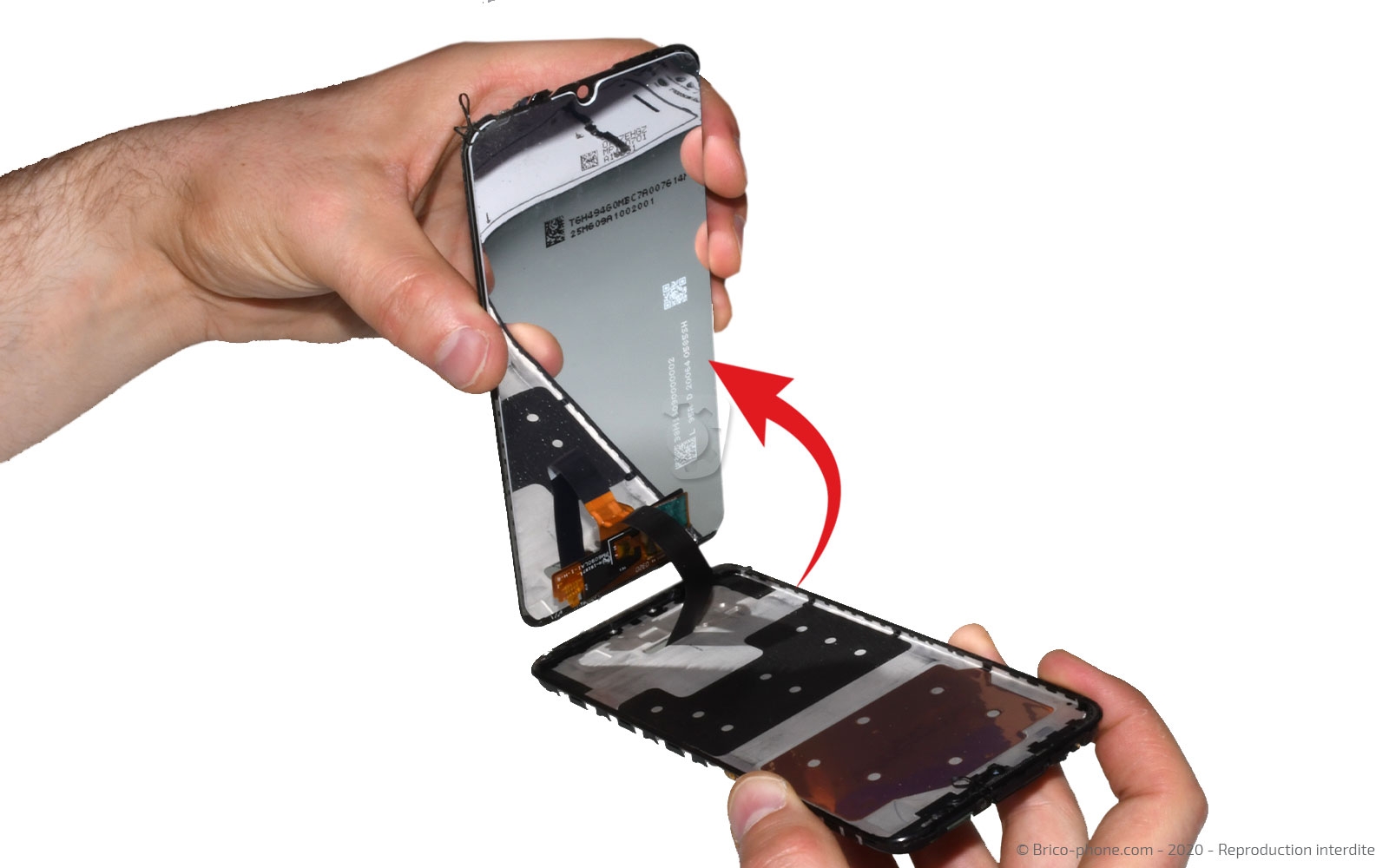

Etape 16 Décoller l'écran

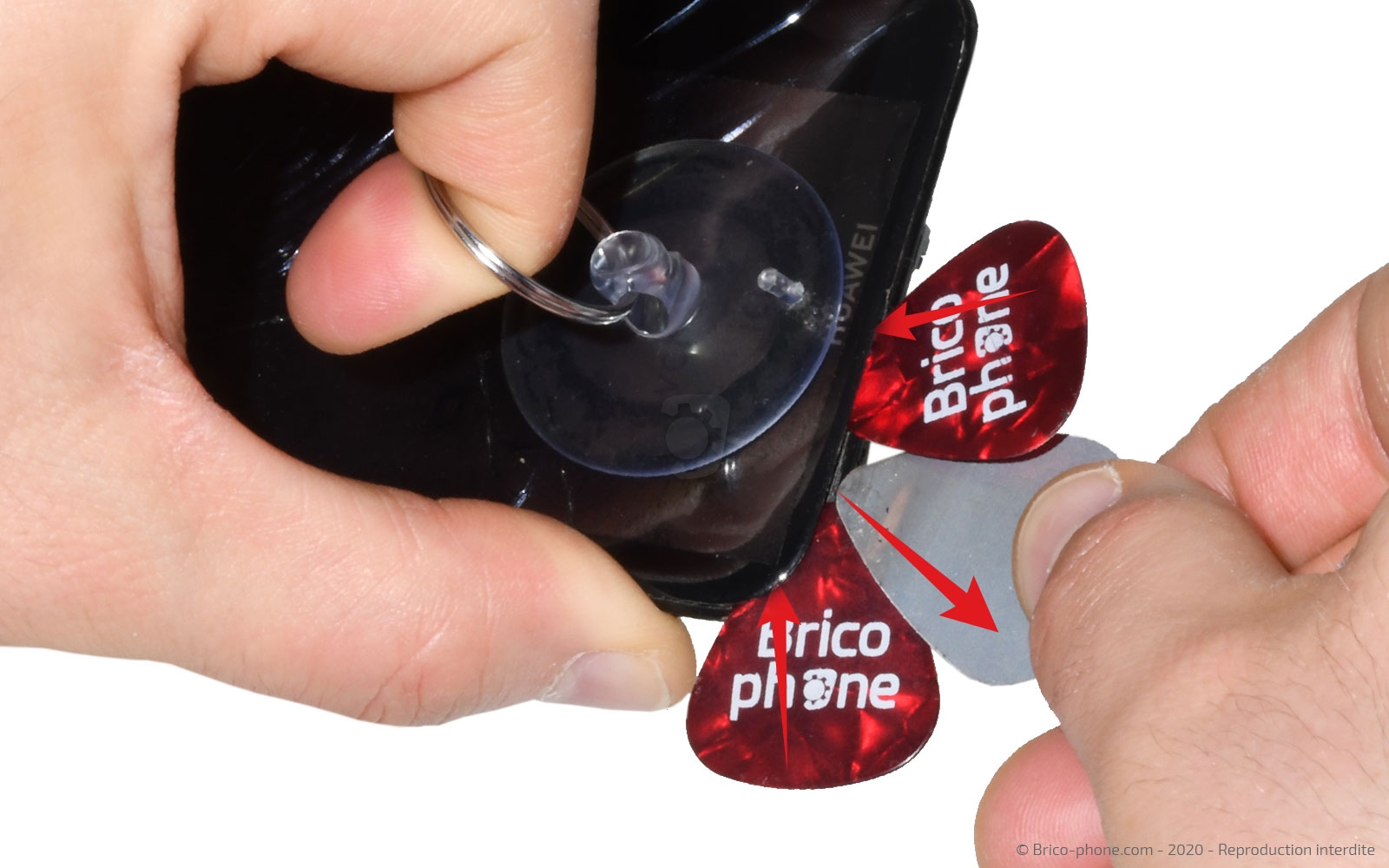

Positionnez la ventouse sur le bas de l'écran, puis tout en tirant sur son anneau, insérez le médiator en métal troué entre l'écran et le châssis pour créer un jour.

Glissez les deux médiators en plastiques rouges, dans l'interstice créé, puis retirez celui en métal.

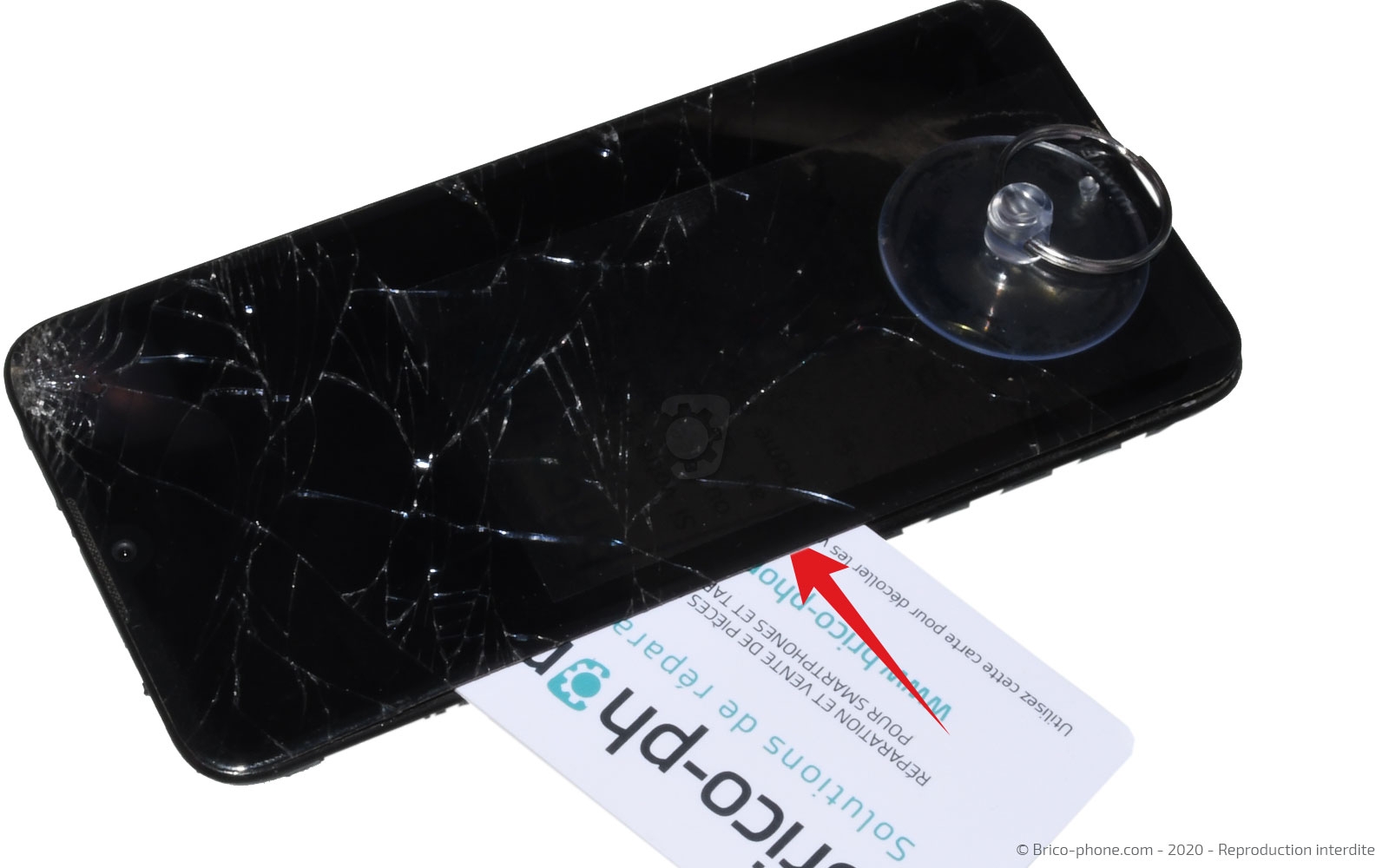

Faites le tour de l'écran pour le décoller et si vous l'avez soulevé, n'hésitez pas à passer la carte en PVC sous la dalle LCD, cela sera plus facile pour retirer l'écran.

Basculez-le en retirant la nappe du châssis, pour l'ôter complètement.

Outils

Carte PVC
