Changement du bloc écran sur Redmi Note 8 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 8 Pro
Réparation
Note de réparabilité 13/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran de votre Xiaomi est brisé, rayé, cassé...

Vous n'avez plus d'affichage.

Des traits, tâches, zones d'ombres sont apparus sur l'écran de votre Redmi Note 8 Pro.

Vous rencontrez des problèmes d'affichage avec votre Xiaomi Redmi Note 8 Pro? Rendez-lui sa beauté en suivant ce tutoriel photos depuis votre domicile. Il vous accompagne étape par étape dans toutes les manipulations à effectuer pour vous permettre de réussir votre réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Pour débuter, nous préconisons de vous assurer que le numéro de modèle de votre smartphone soit le même que celui de la pièce commandée.
Pour connaitre ce dernier, il vous suffit de retourner votre Xiaomi Redmi Note 8 Pro et de vérifier que l'inscription soit bien : M1906G7G.

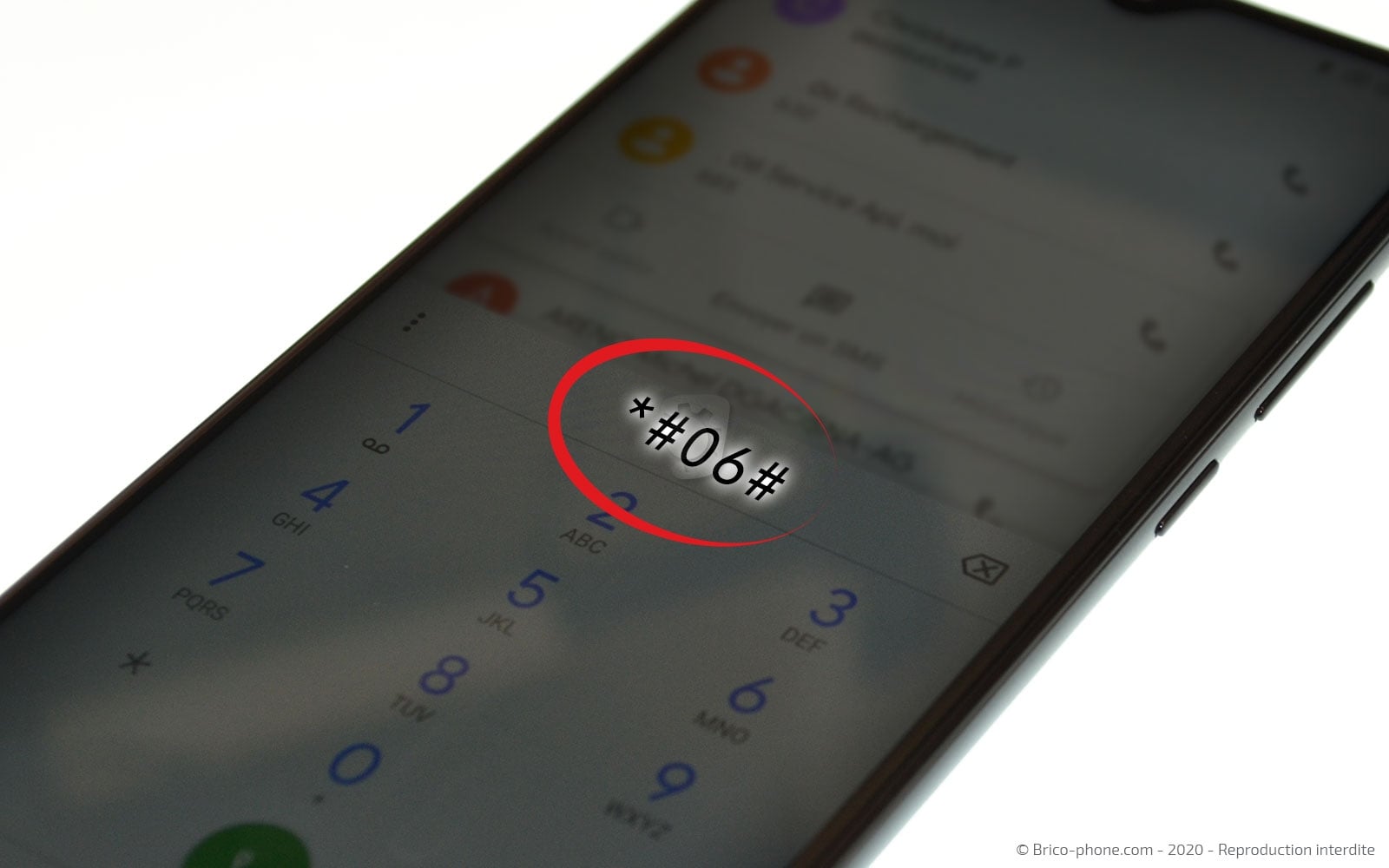

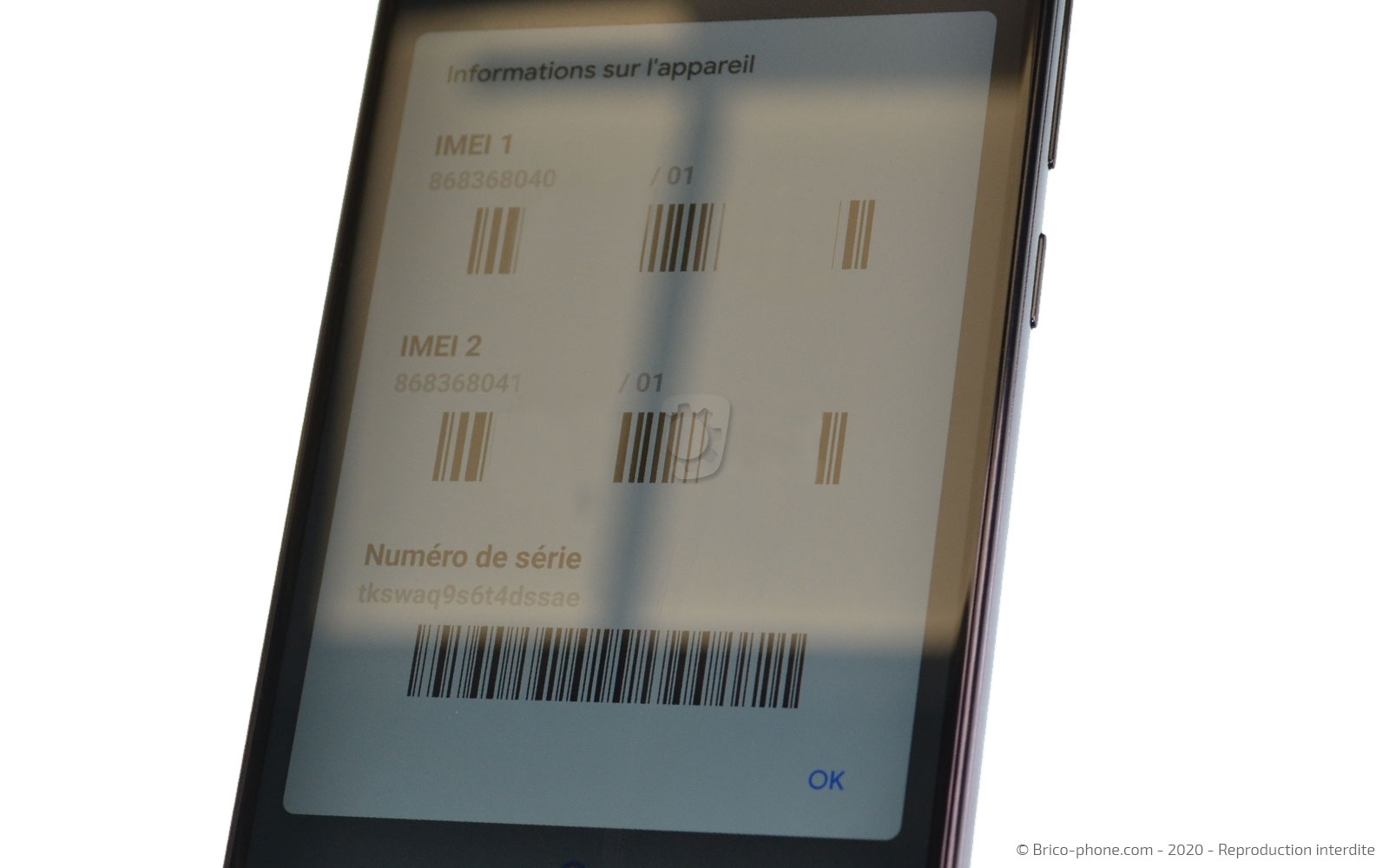

Pour plus de sureté et si votre smartphone s'allume, vous avez également la possibilité de connaître votre modèle de téléphone en composant le *#06# sur le clavier et de recopier le numéro d'IMEI qui s'affiche sur notre page d'accueil. Elle saura vous guider vers les pièces détachées correspondantes à celles de votre mobile.
Etape 1

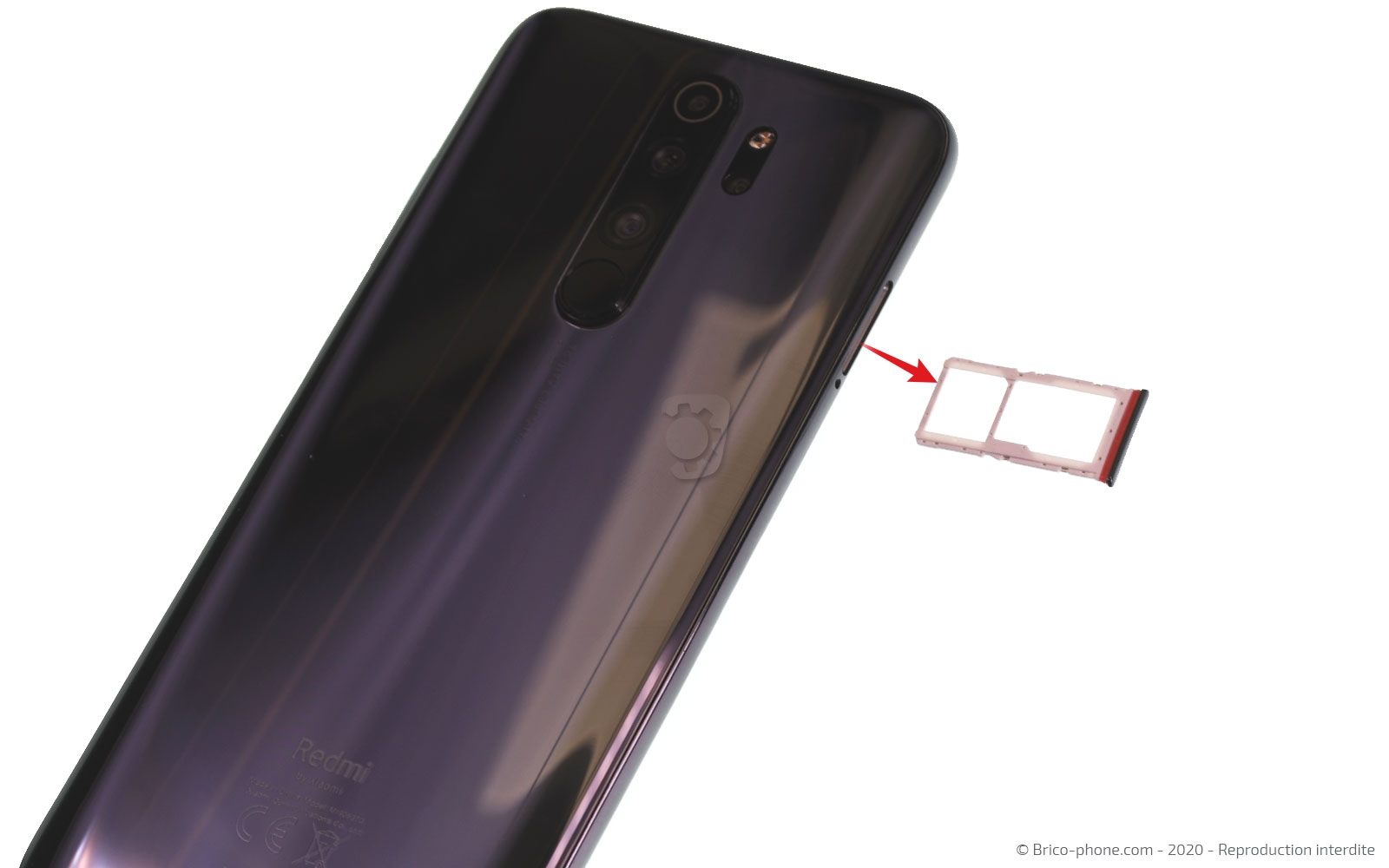

Etape 1 Eteindre le téléphone

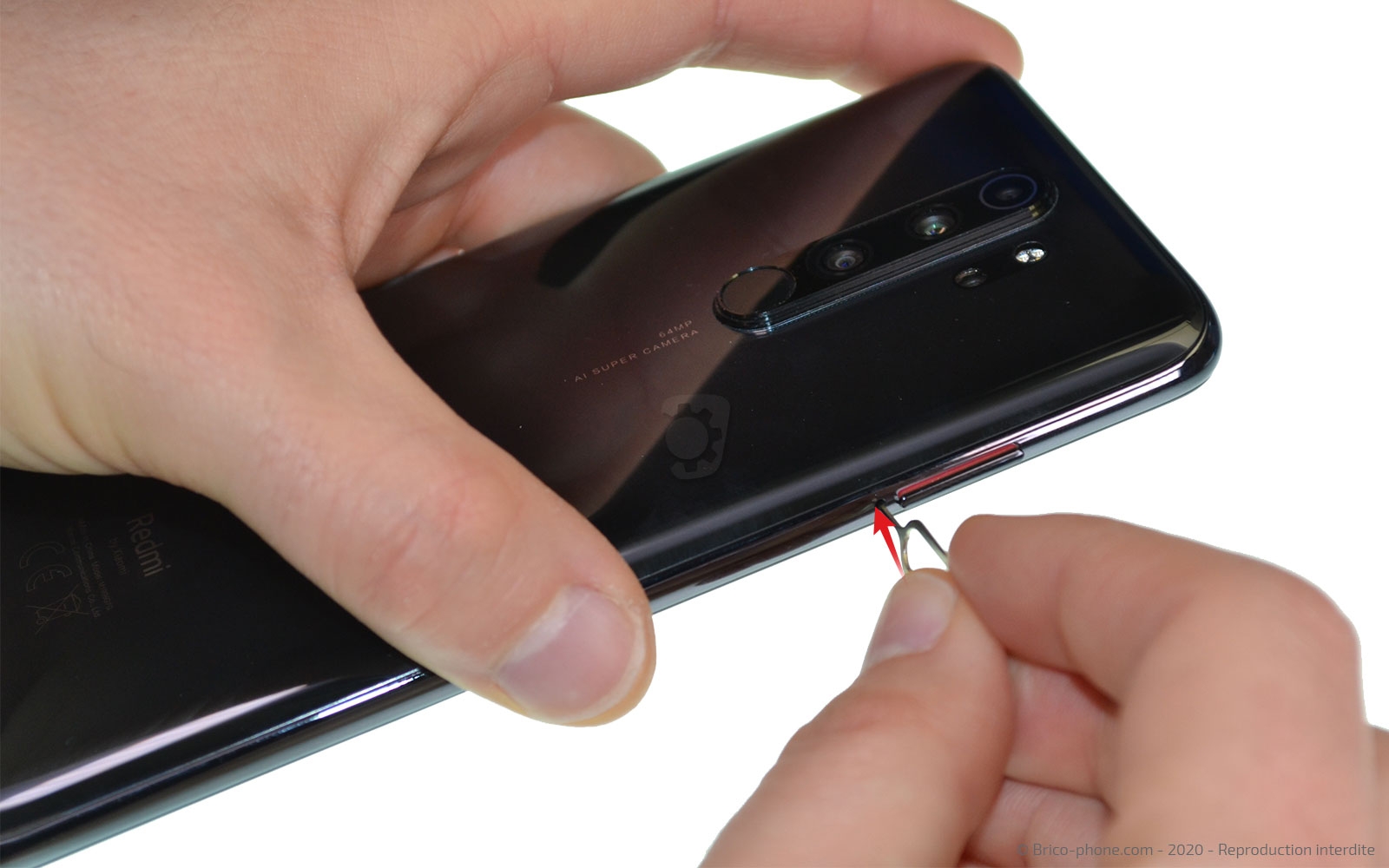

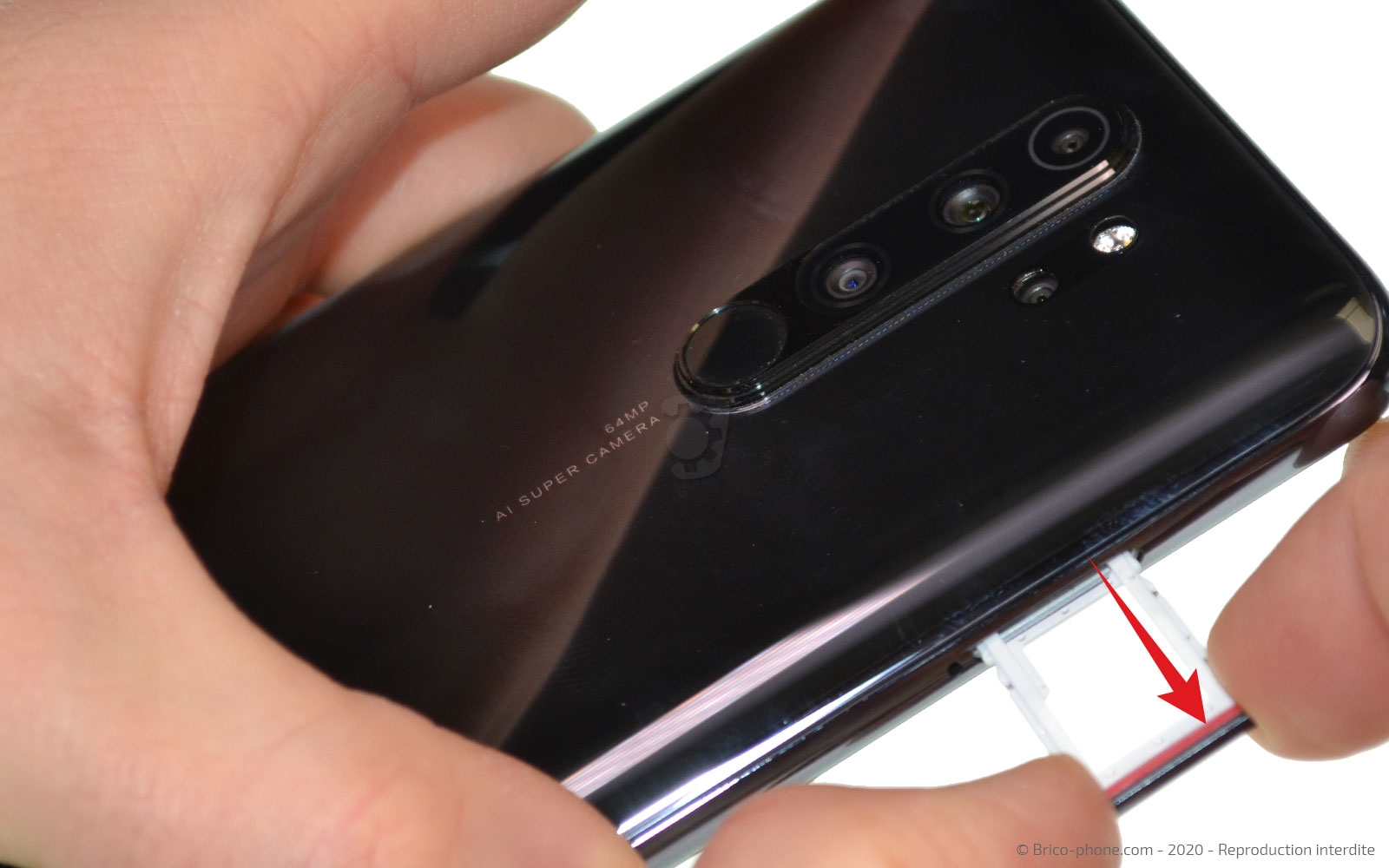

Procédez à l'extinction de votre smartphone et au retrait du tiroir de la carte Sim.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

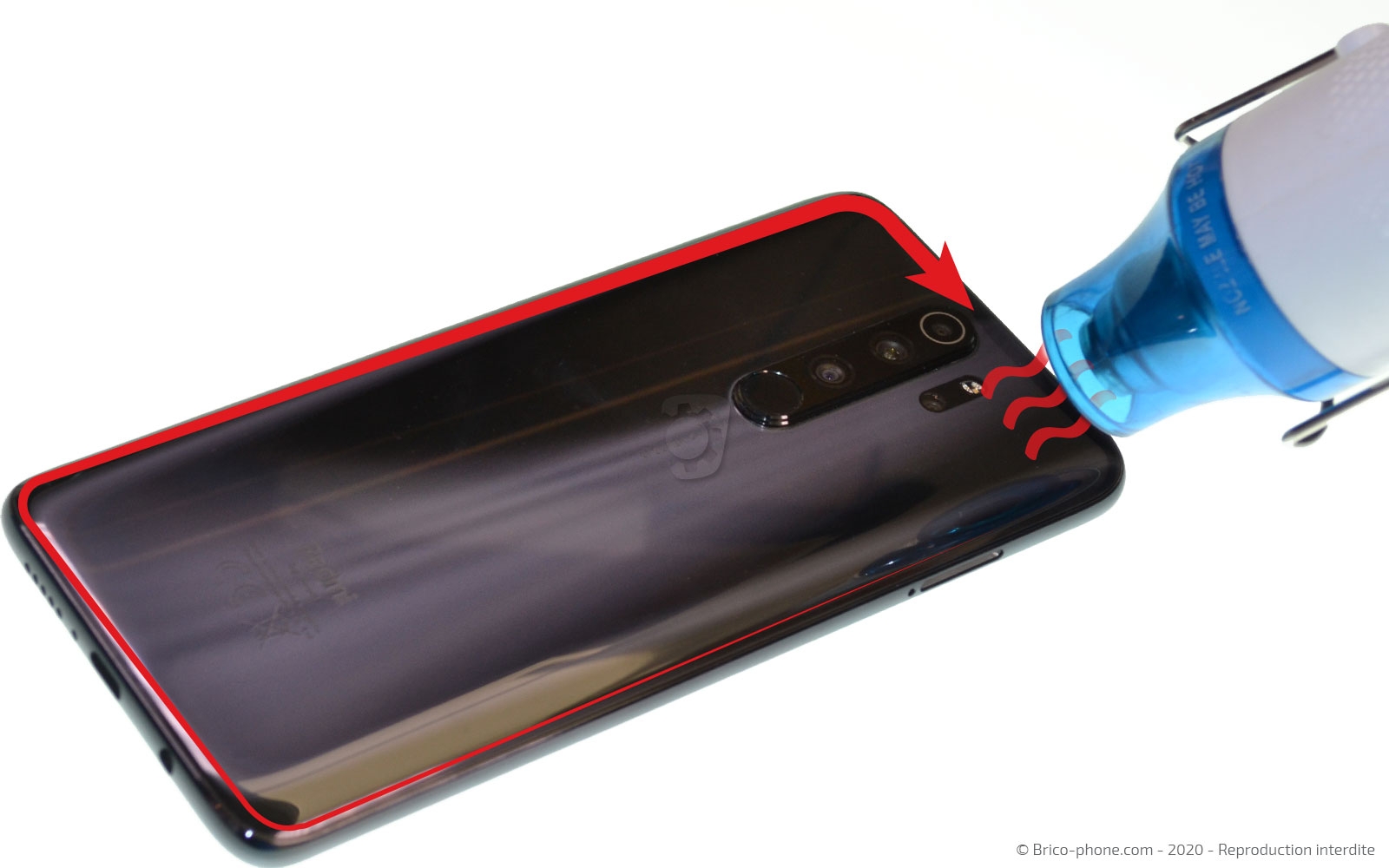

Il nous faut maintenant chauffer la vitre arrière du Xiaomi Redmi Note 8 pro et pour cela nous allons avoir besoin d'un décapeur thermique, d'un coussin chauffant ou alors de votre sèche-cheveux.

Si vous utilisez un sèche-cheveux ou un décapeur thermique, chauffez tout le tour du téléphone. Si vous possédez un coussin chauffant, passez-le dans un premier temps 1 à 2 minutes au micro-onde puis déposez-le sur le dos du smartphone environ 30 secondes.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Retirer le cache batterie

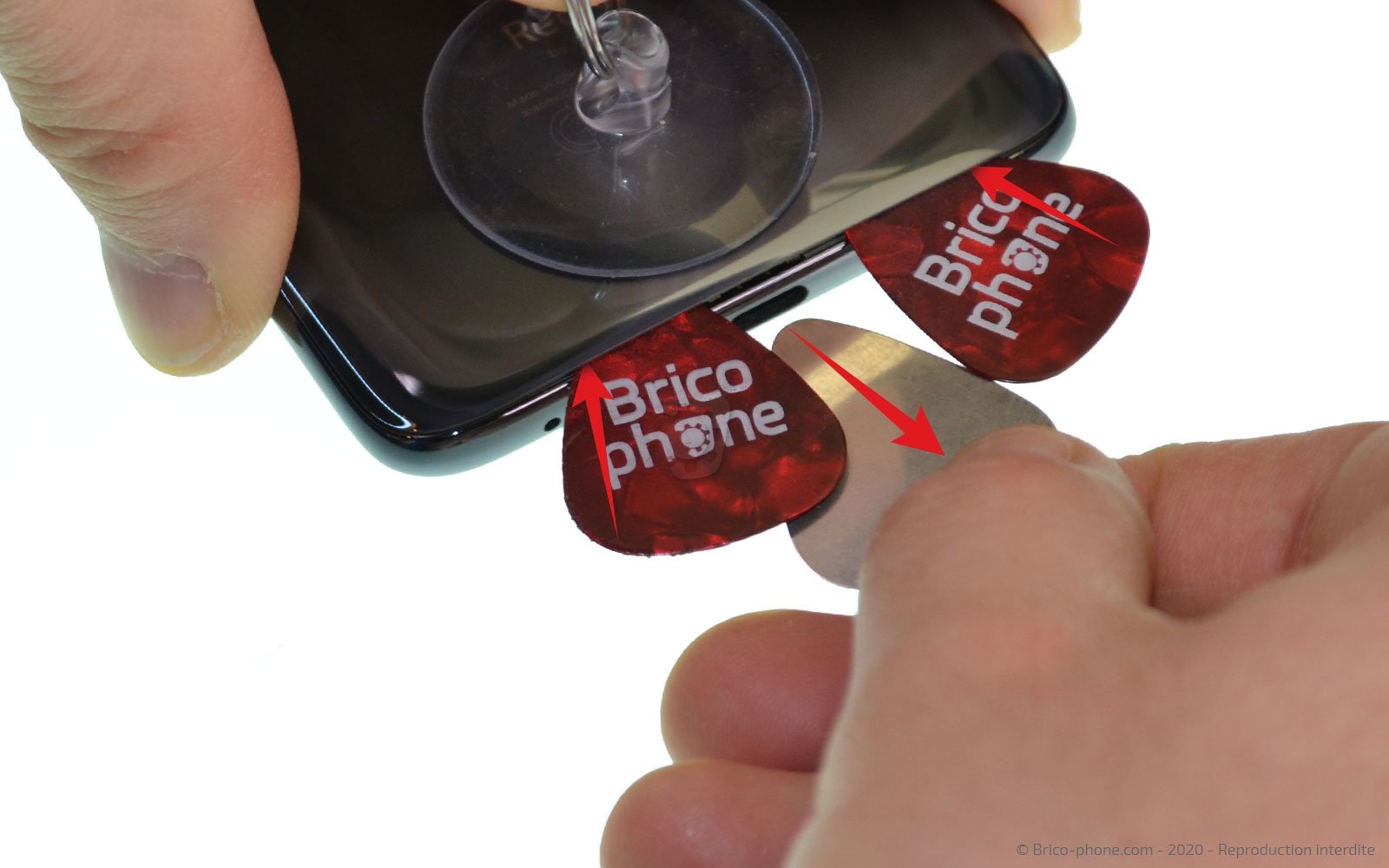

Positionnez la ventouse du kit d'outils sur le bas du téléphone et tirez fortement cette dernière afin de pouvoir insérer le médiator en métal troué entre le châssis et la vitre arrière.
Une fois l'interstice créé, placez les médiators en plastique à la place de la version métallique. Puis, effectuez le tour du mobile pour terminer de décoller la coque du châssis.

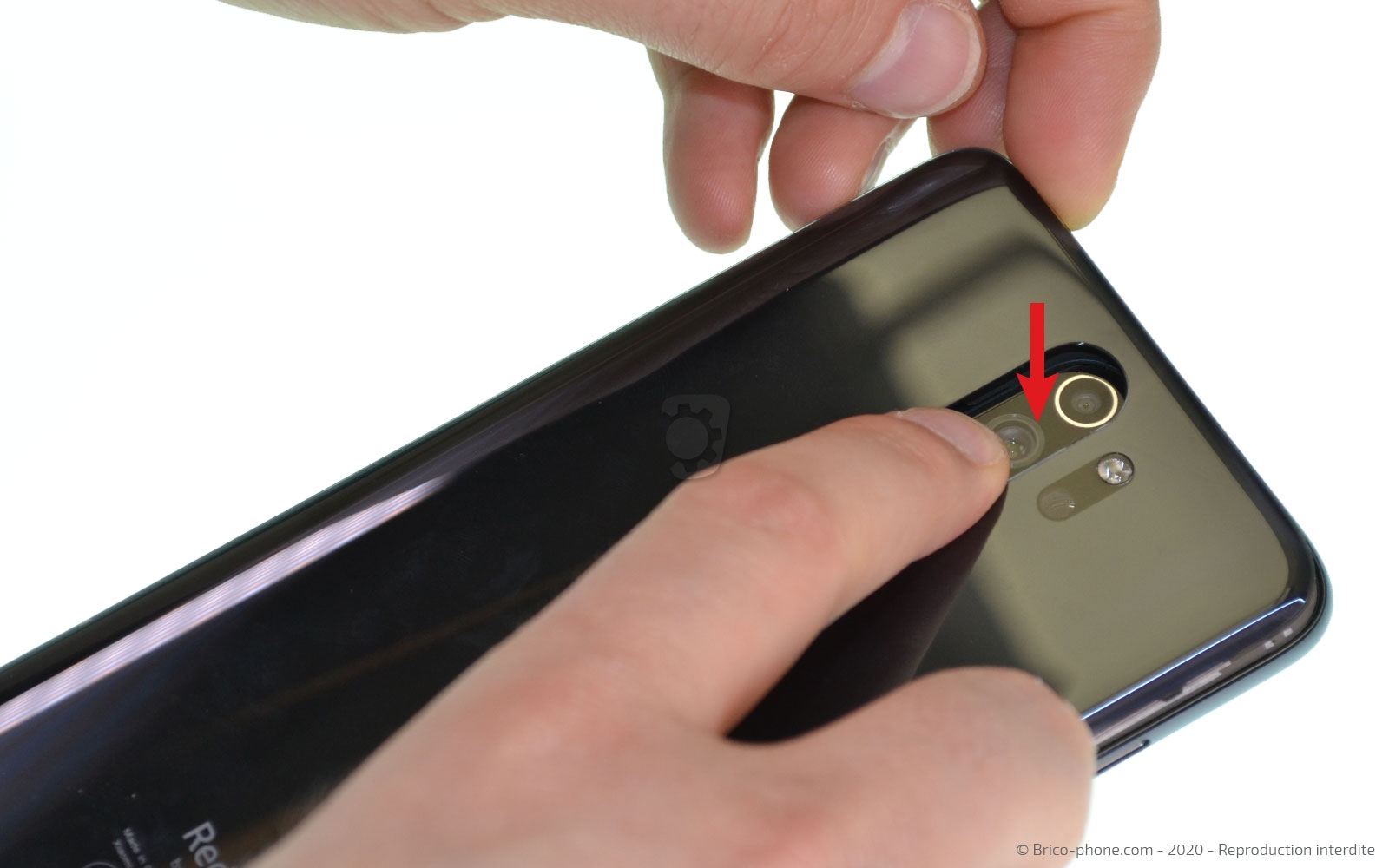

Lorsque vous retirez la vitre arrière, il est important de veiller à laisser la partie des lentilles et du lecteur d'empreintes sur le reste du téléphone.
Outils
Médiator
Ventouse
Pièces
Vitre arrière pour Xiaomi Redmi Note 8 Pro Noir 44.90€
Etape 4

Etape 4 Libérer le lecteur d'empreintes

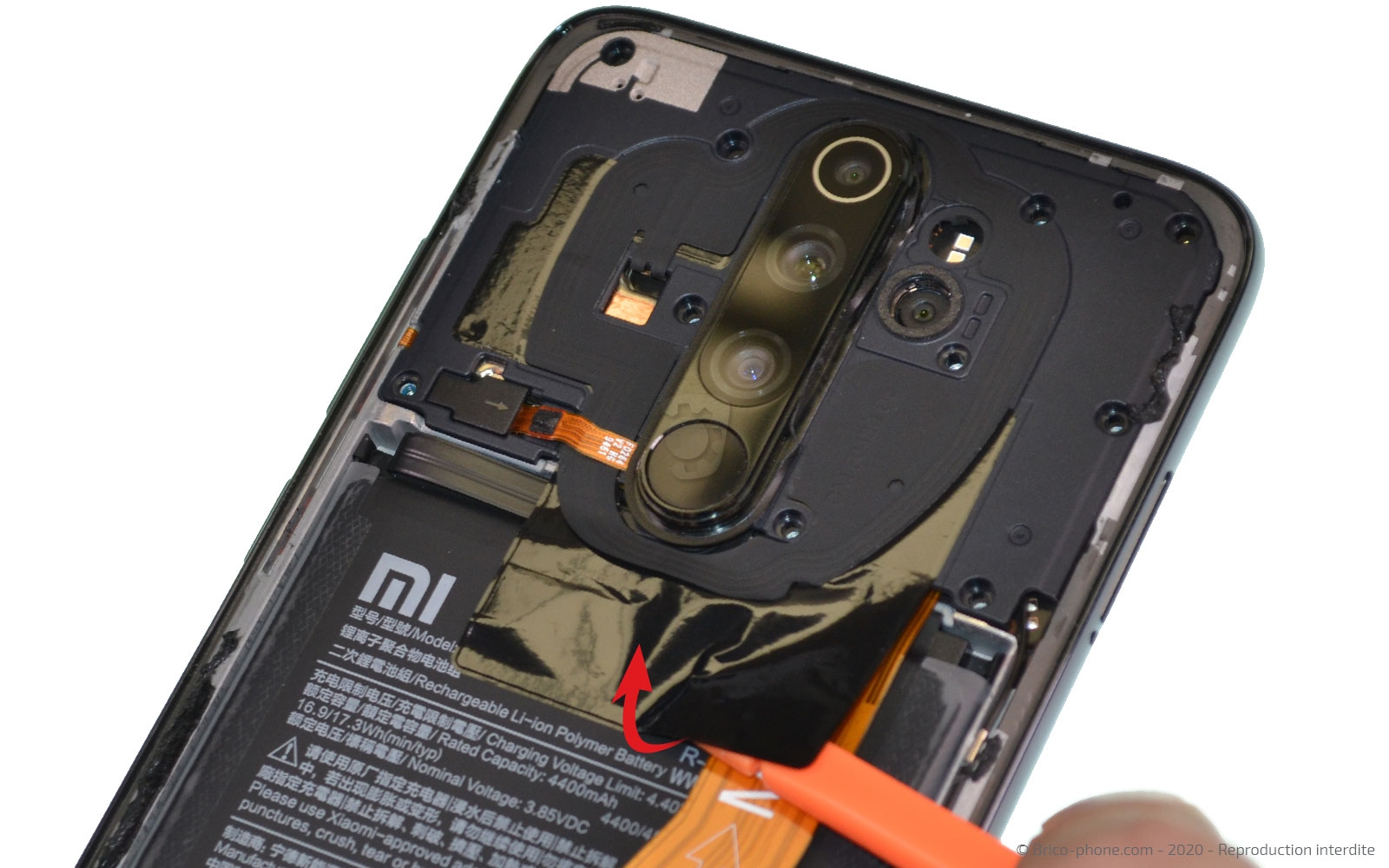

Retirez les 10 vis cruciforme de la plaquette supérieure du Xiaomi Redmi Note 8 Pro.

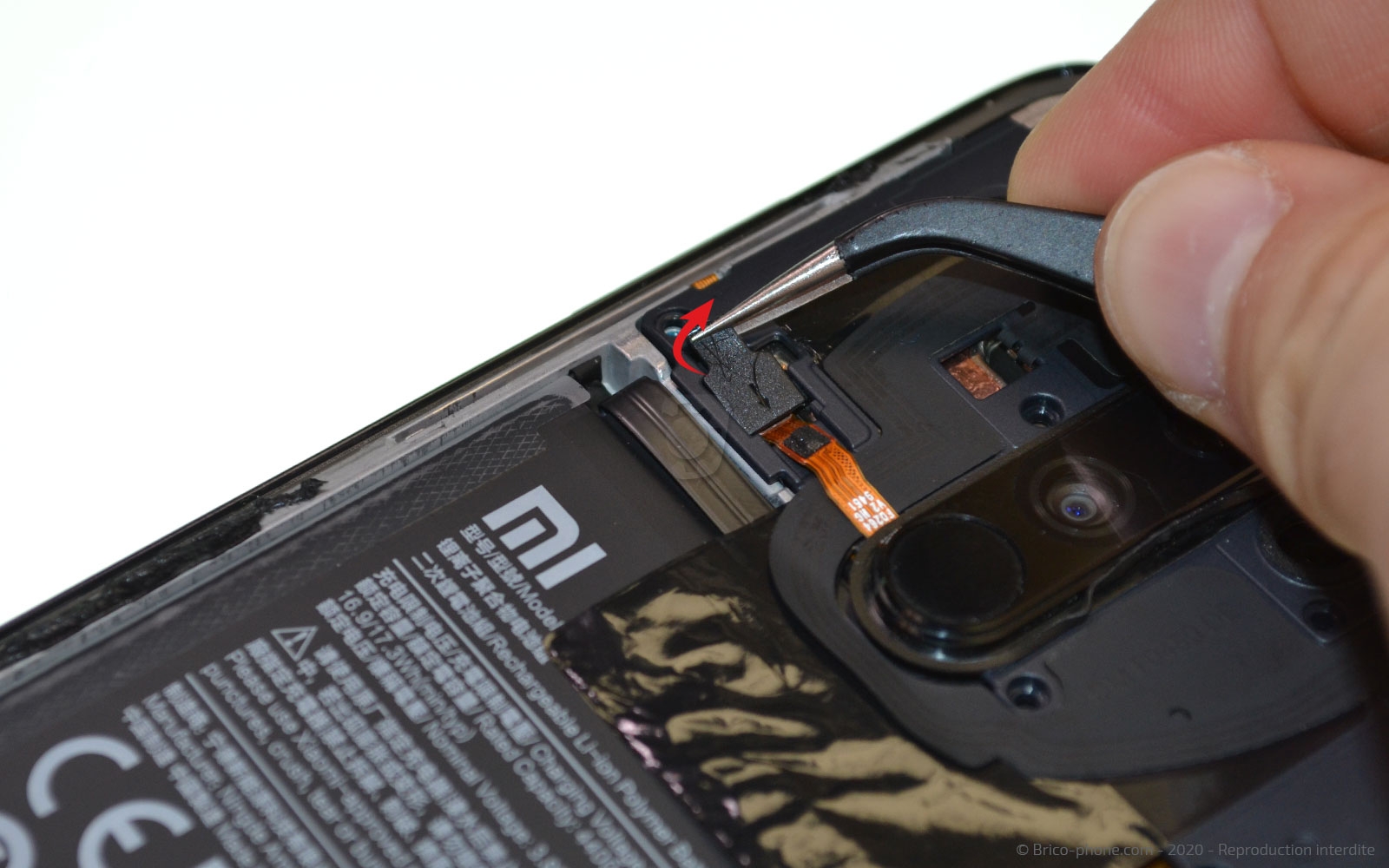

Avant de la retirer de la carte mère, récupérez la petite protection en plastique de la nappe du lecteur d'empreintes digitales.
Il vous suffit de la soulever et de faire glisser le cache pour le sortir de la plaquette intermédiaire.

Débranchez la nappe du lecteur d'empreintes.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

Etape 5 Retirer la plaquette intermédiaire

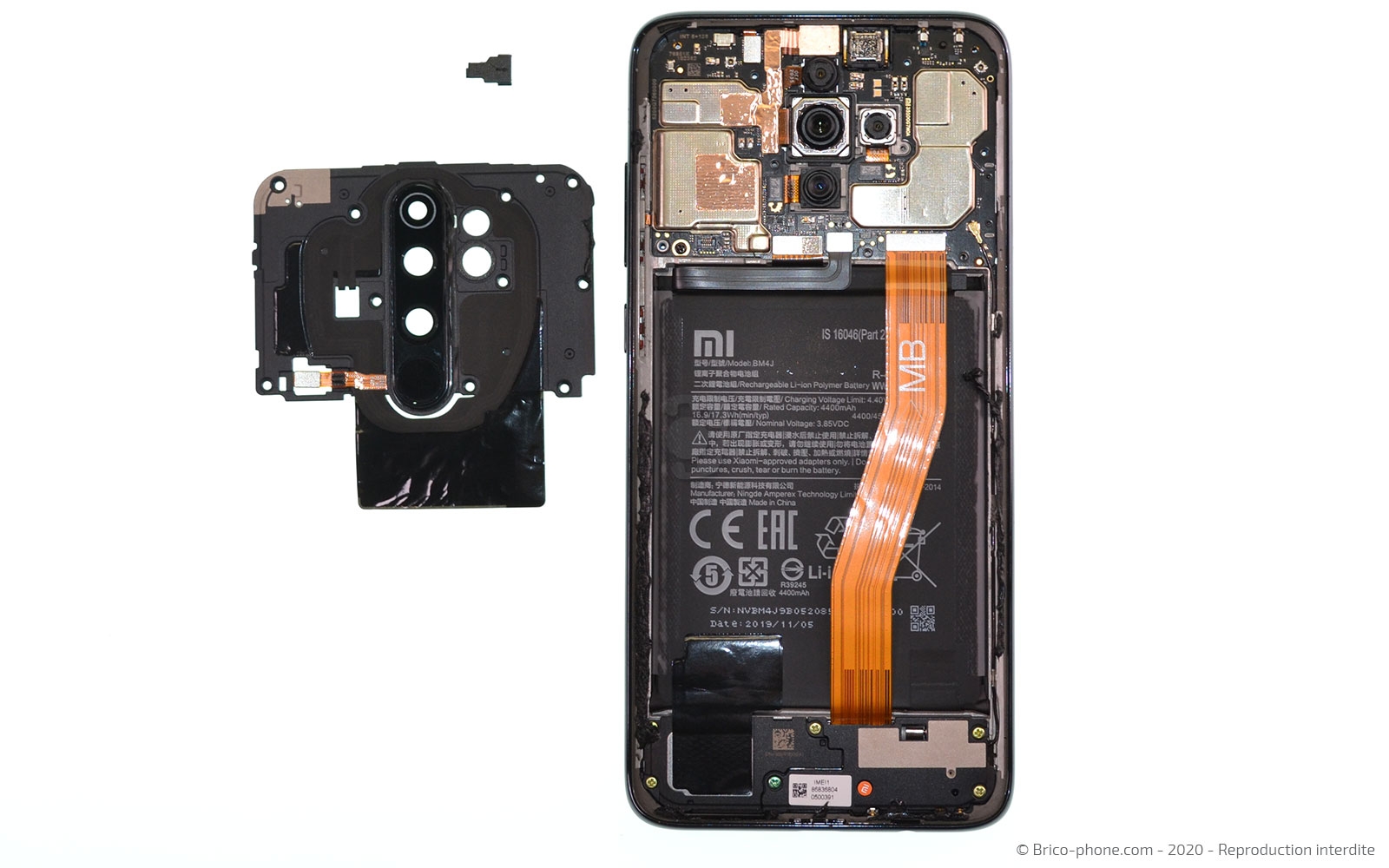

A l'aide du spudger, déclipsez la plaquette intermédiaire du châssis.
Outils
Levier Nylon
Etape 6

Etape 6 Déconnecter la batterie

Toujours en possession du levier, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 7

Etape 7 Ôter le haut-parleur externe

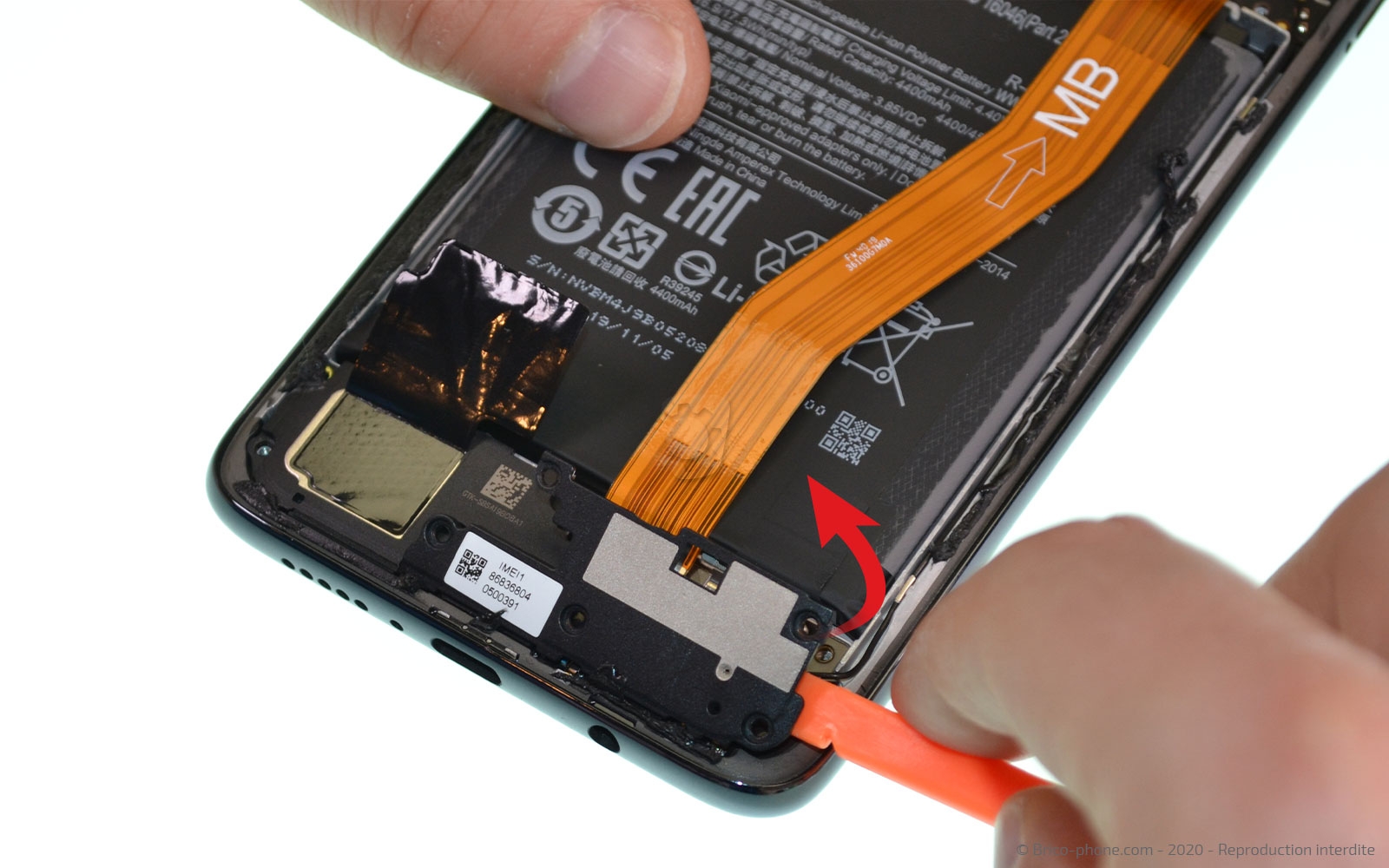

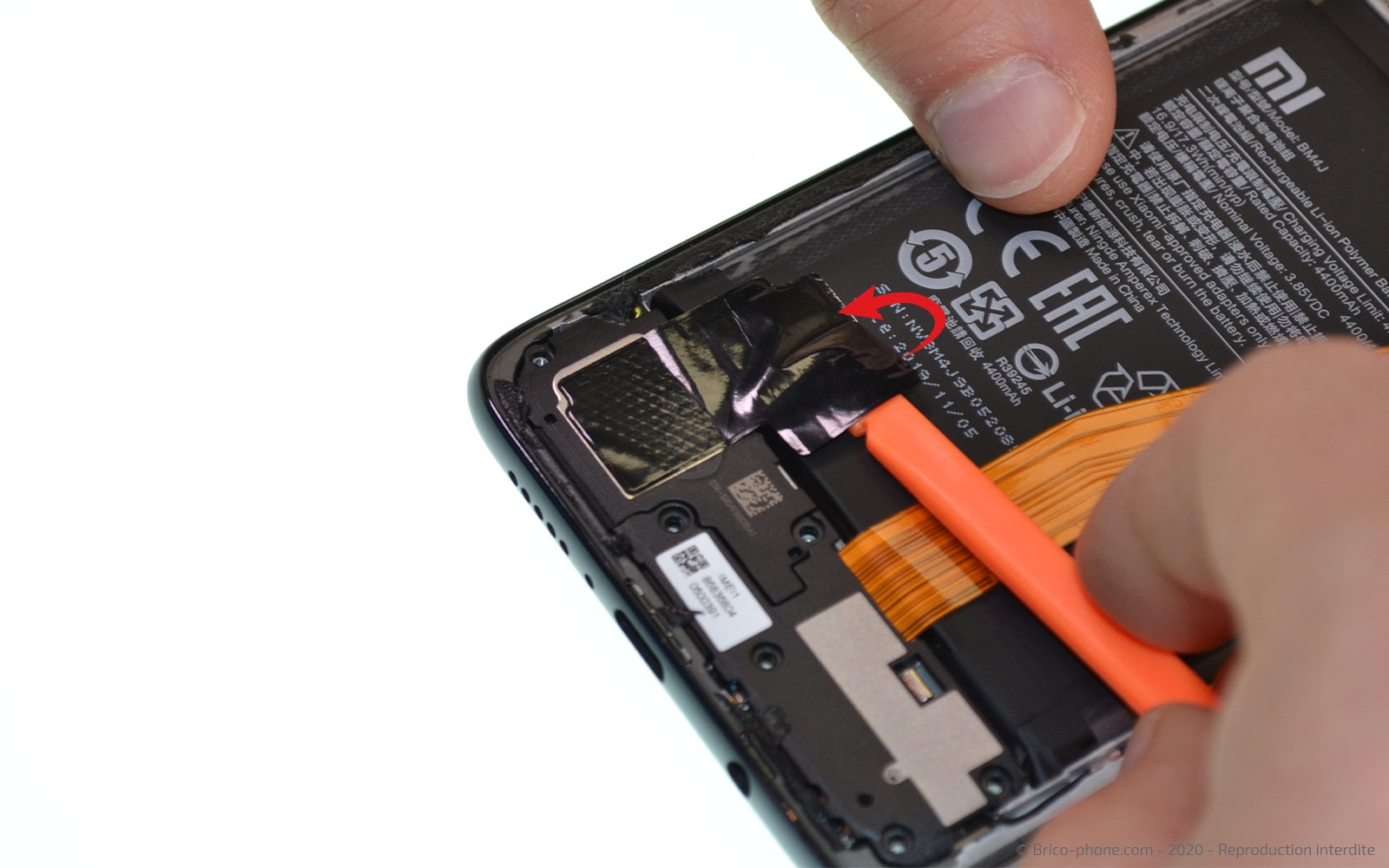

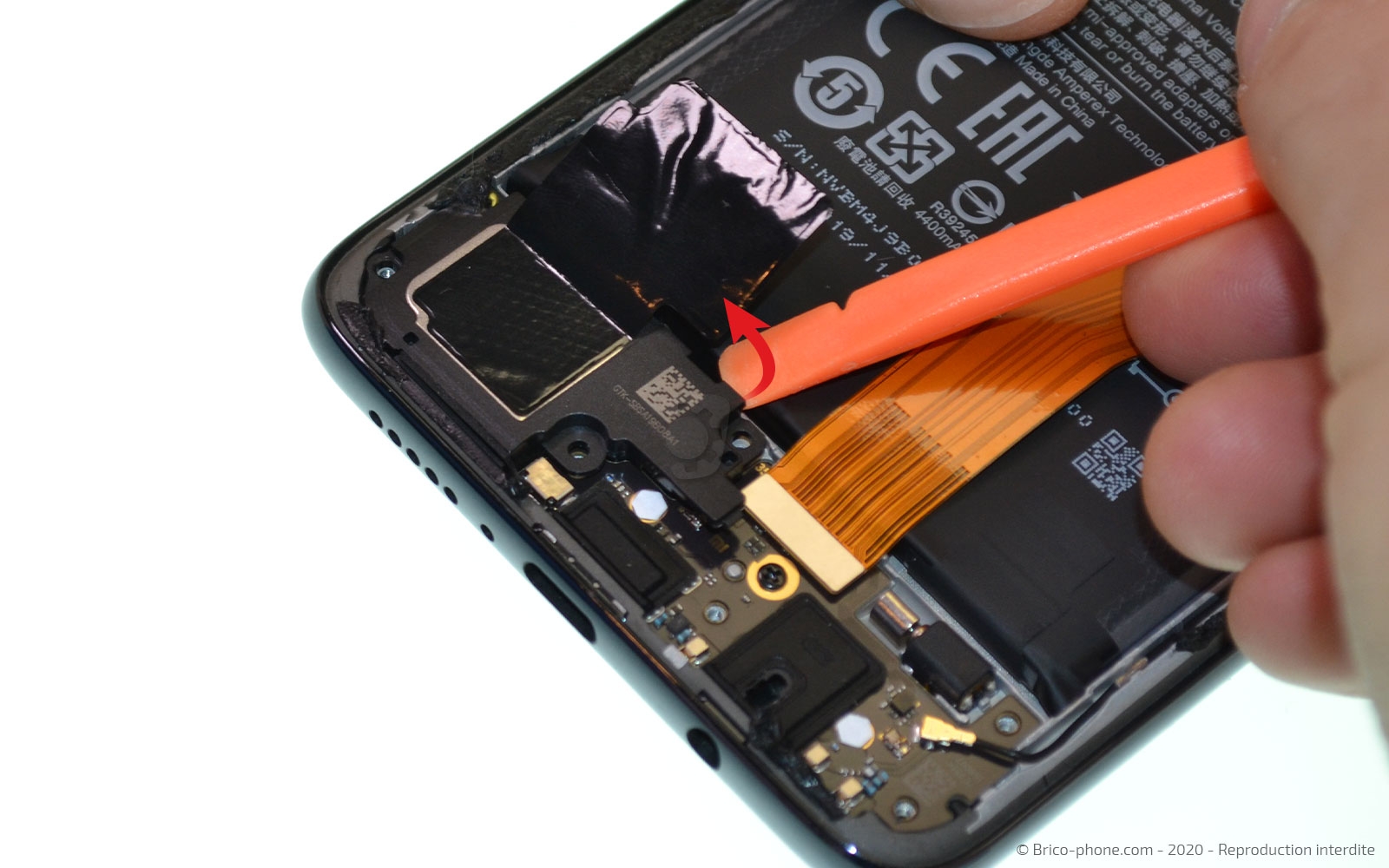

Sortez les 7 vis cruciforme avec le tournevis adéquat, du haut-parleur externe afin de pouvoir le sortir du smartphone.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 8

Etape 8 Débrancher la nappe de la rallonge d'interconnexion

Il vous déconnecter la nappe de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 9

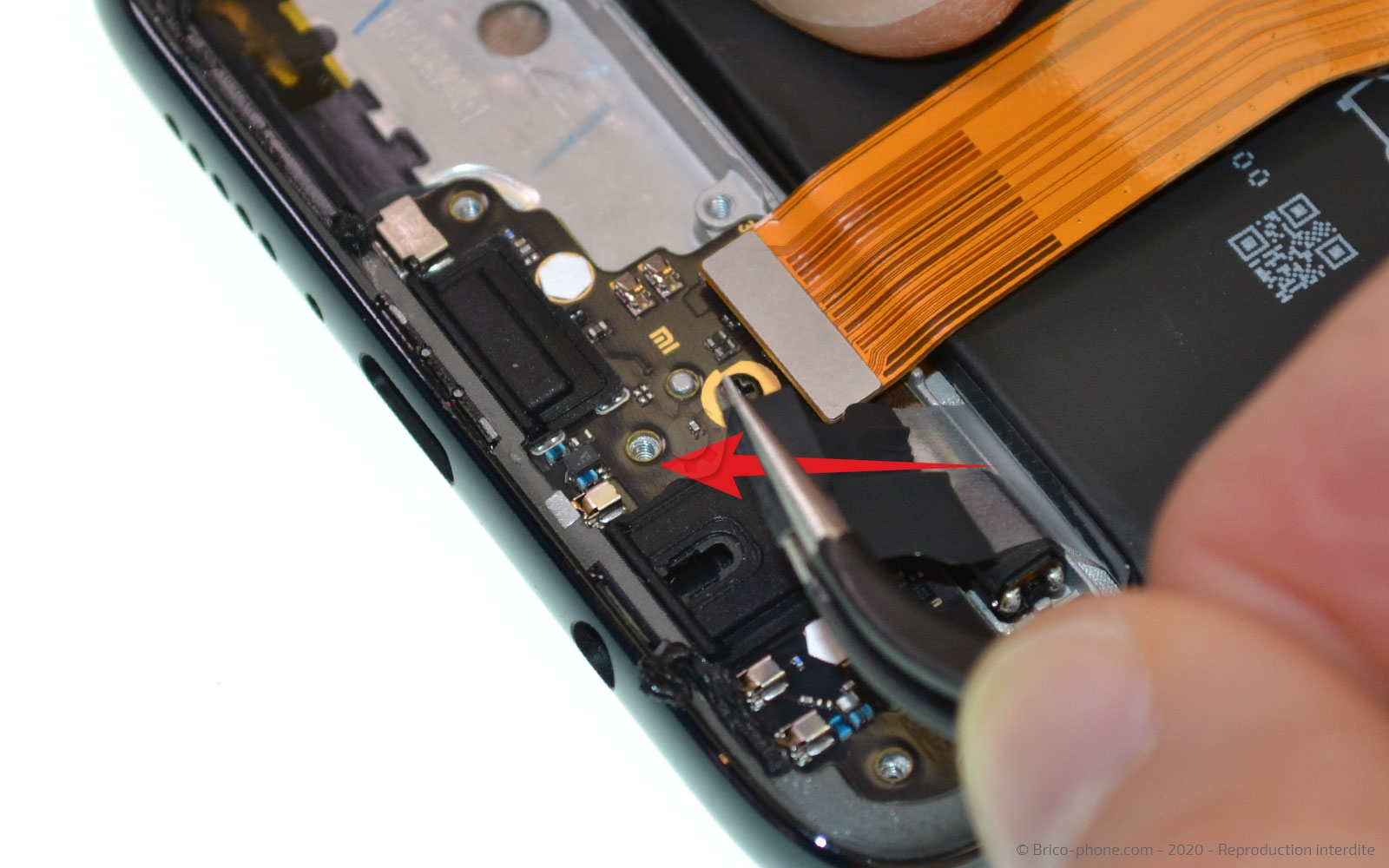

Etape 9 Sortir la batterie

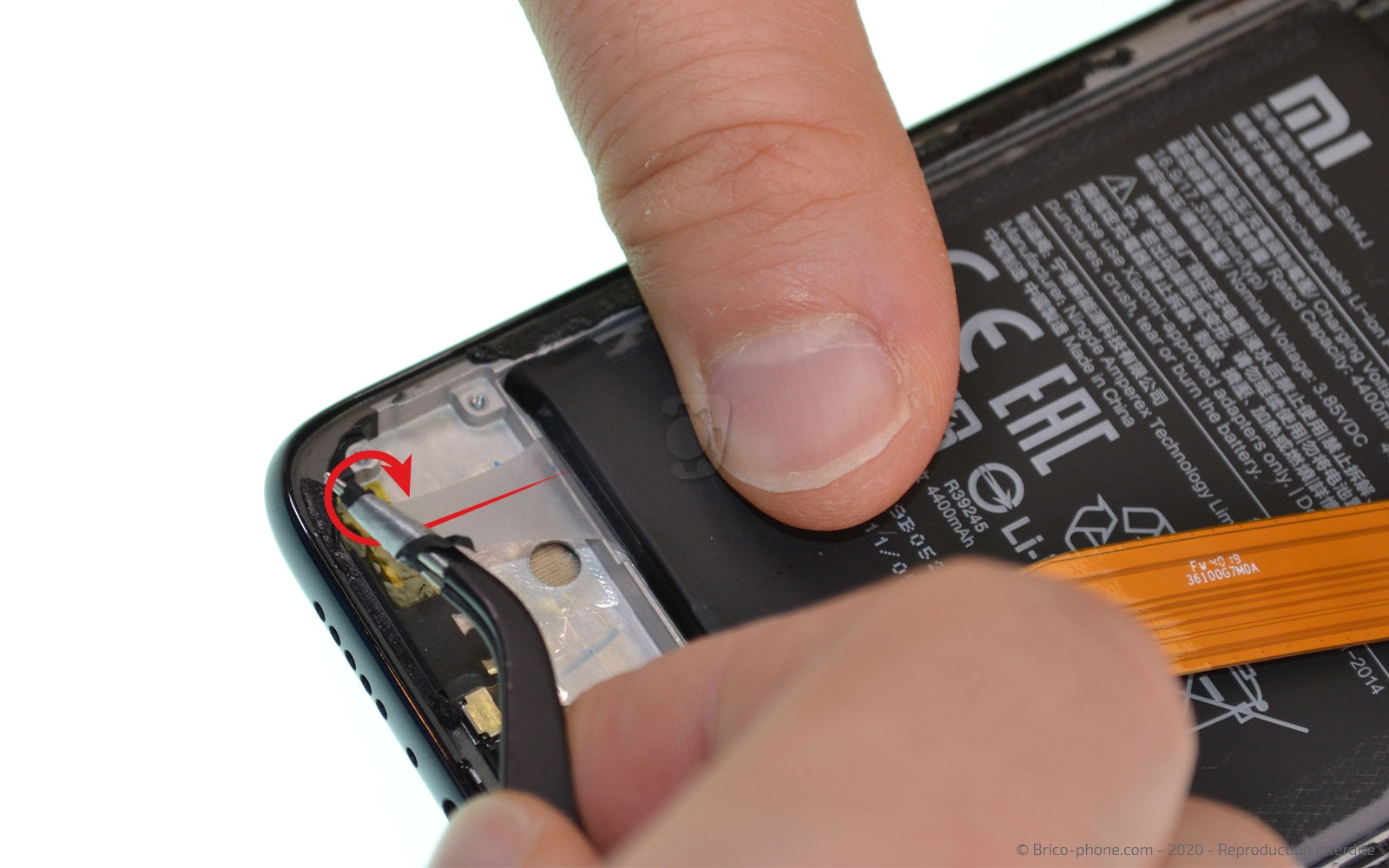

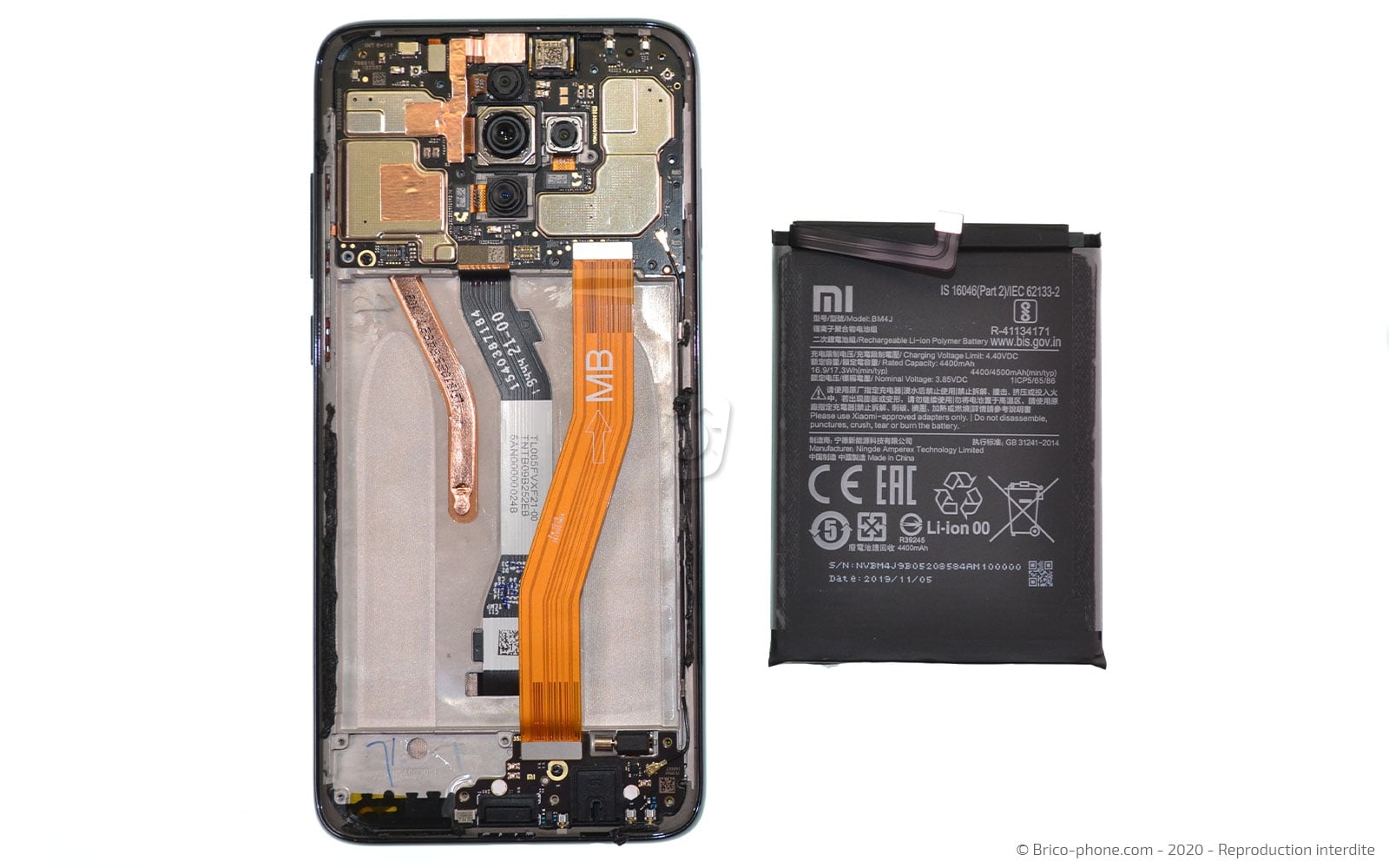

Saisissez la première languette de stickers de la batterie avec la pincette en métal. Petit à petit, tirez le sticker afin de pouvoir l'entourer autour de l'ustensile pour sortir entièrement l'adhésif.
Recommencez la même manipulation avec le deuxième adhésif retenant encore la batterie au châssis.

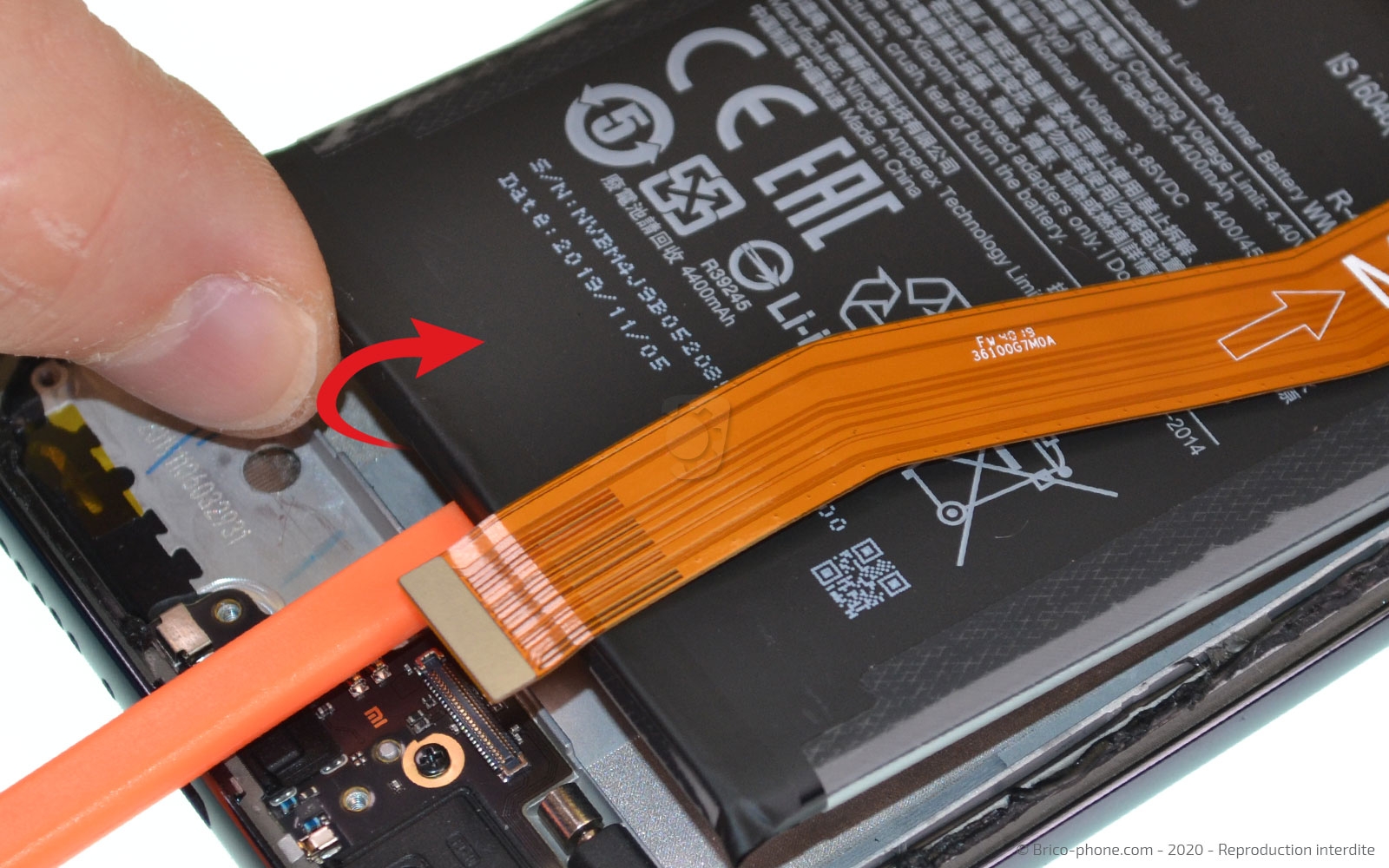

Une fois les deux languettes extraites, il ne vous reste plus qu'à faire basculer la batterie en dehors du téléphone à l'aide du levier en nylon.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Enlever le connecteur de charge

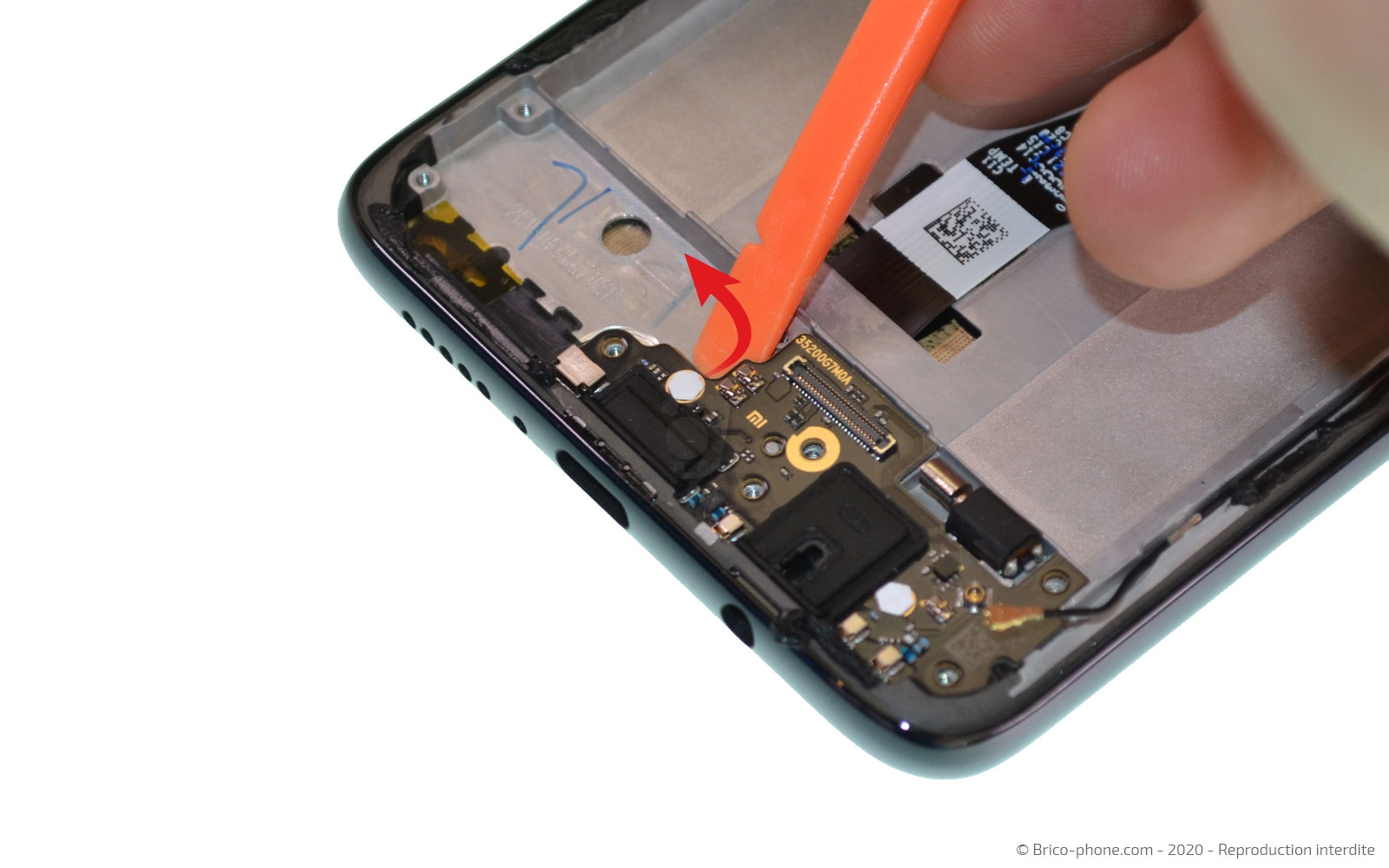

Toujours du coté du dock, dévissez la dernière vis cruciforme et détachez le câble coaxial.

Sortez enfin, le connecteur de charge du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 11

Etape 11 Récupérer le vibreur

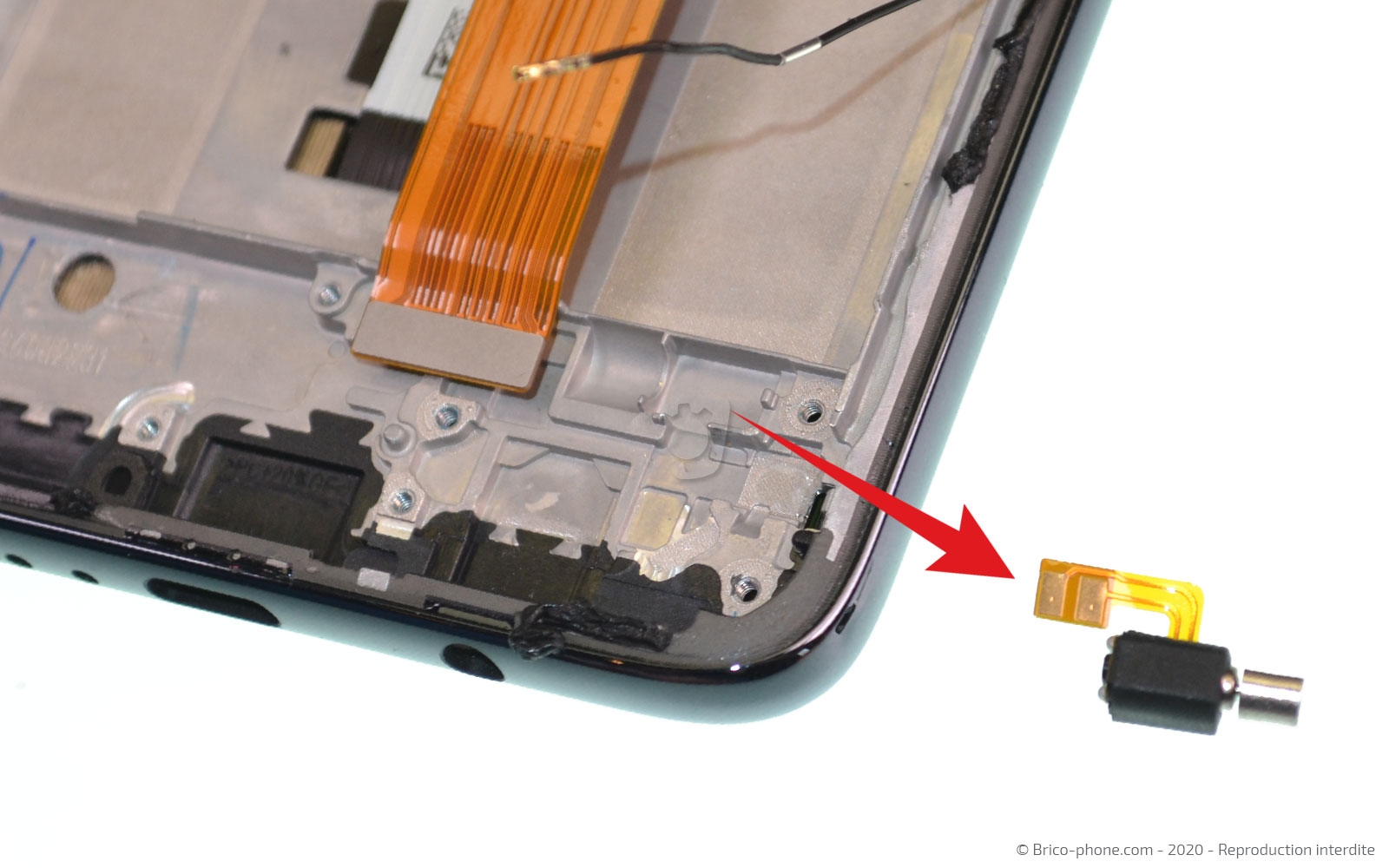

Avec la pince métallique, récupérez le vibreur en faisant attention à décoller délicatement la nappe de ce dernier.
A l'aide de la pincette, décollez la nappe du vibreur afin de pouvoir sortir le composant de votre Xiaomi Redmi Note 8 Pro.
Outils
Pince Brucelles
Etape 12

Etape 12 Extraire la rallonge et le câble coaxial

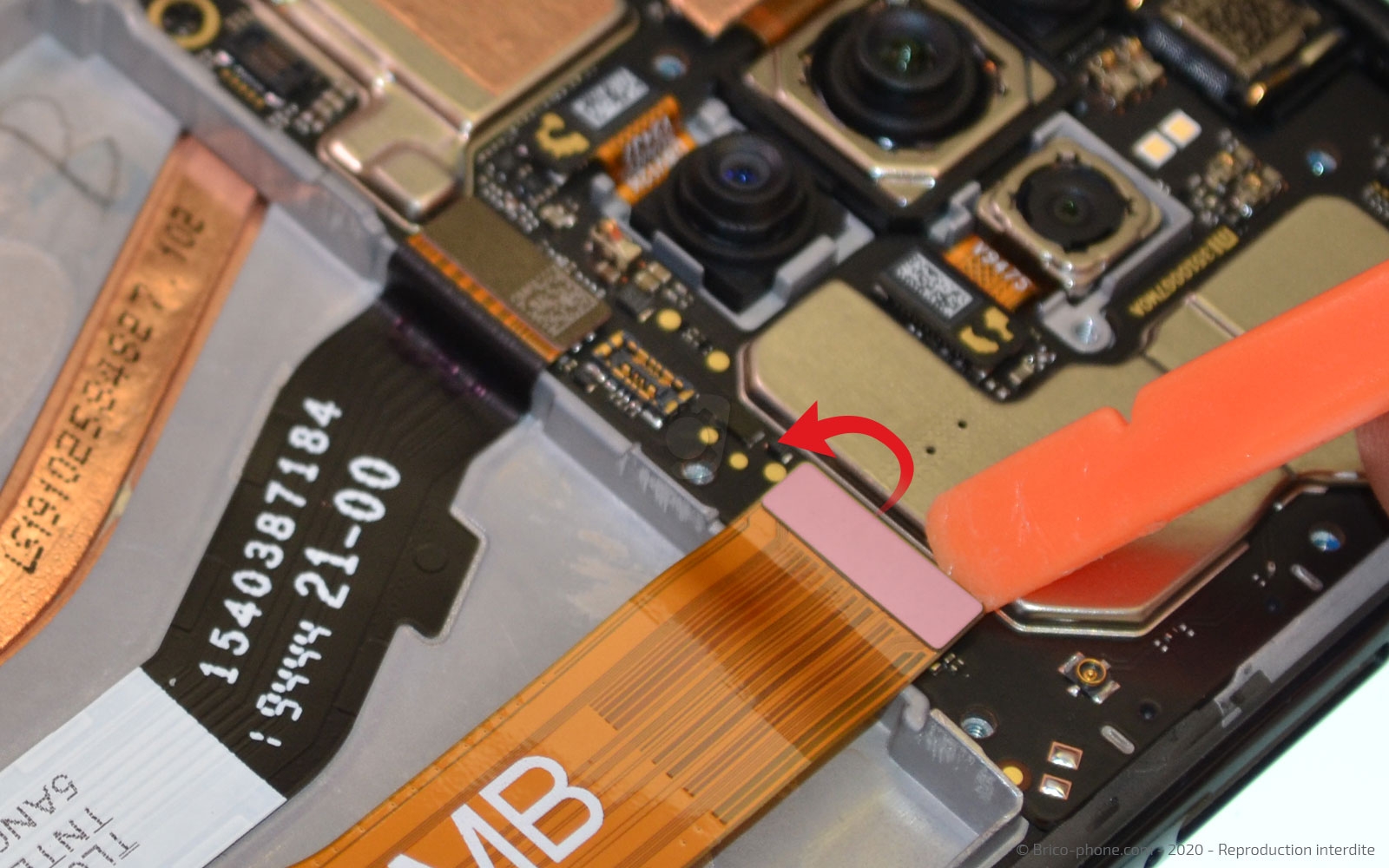

Récupérez le câble coaxial ainsi que la rallonge d'interconnexion après les avoir déconnectés l'un après l'autre.
Outils
Levier Nylon
Pince Brucelles
Etape 13

Etape 13 Libérer la carte mère

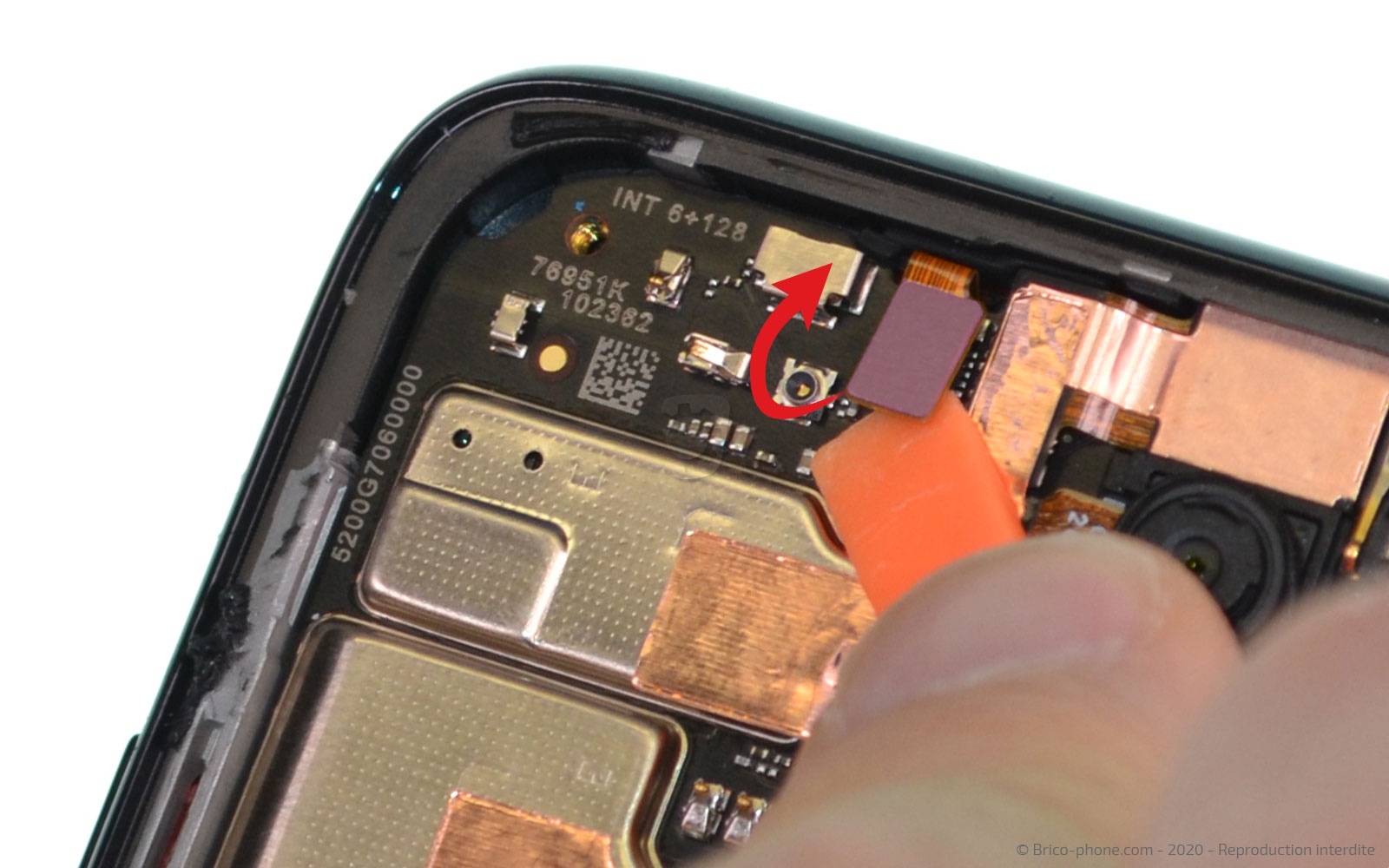

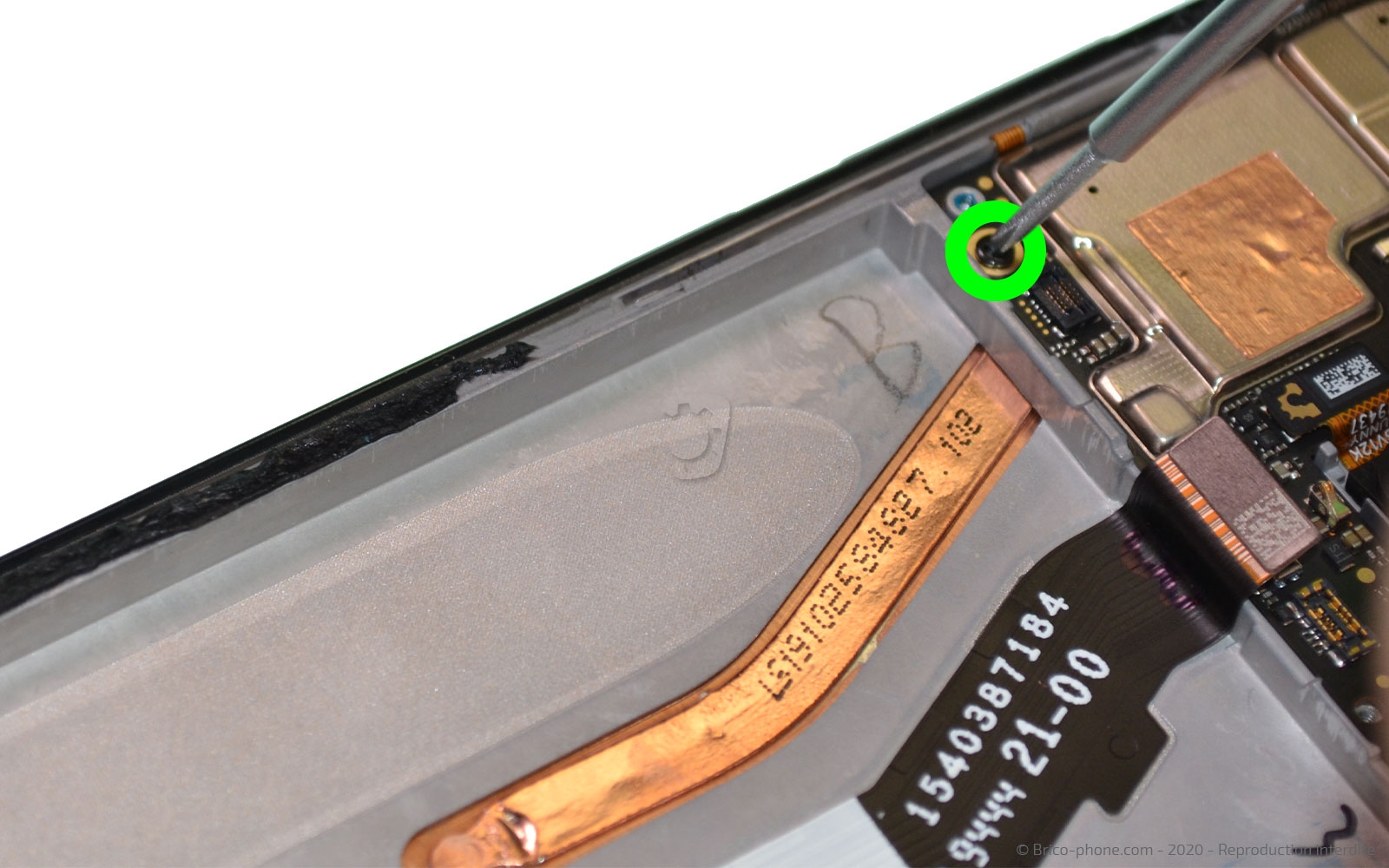

Avec le spudger, déconnectez la nappe de l'écran, le capteur de luminosité et retirez la vis cruciforme se trouvant en bas à gauche de la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 14

Etape 14 Retirer la carte mère et le HP interne

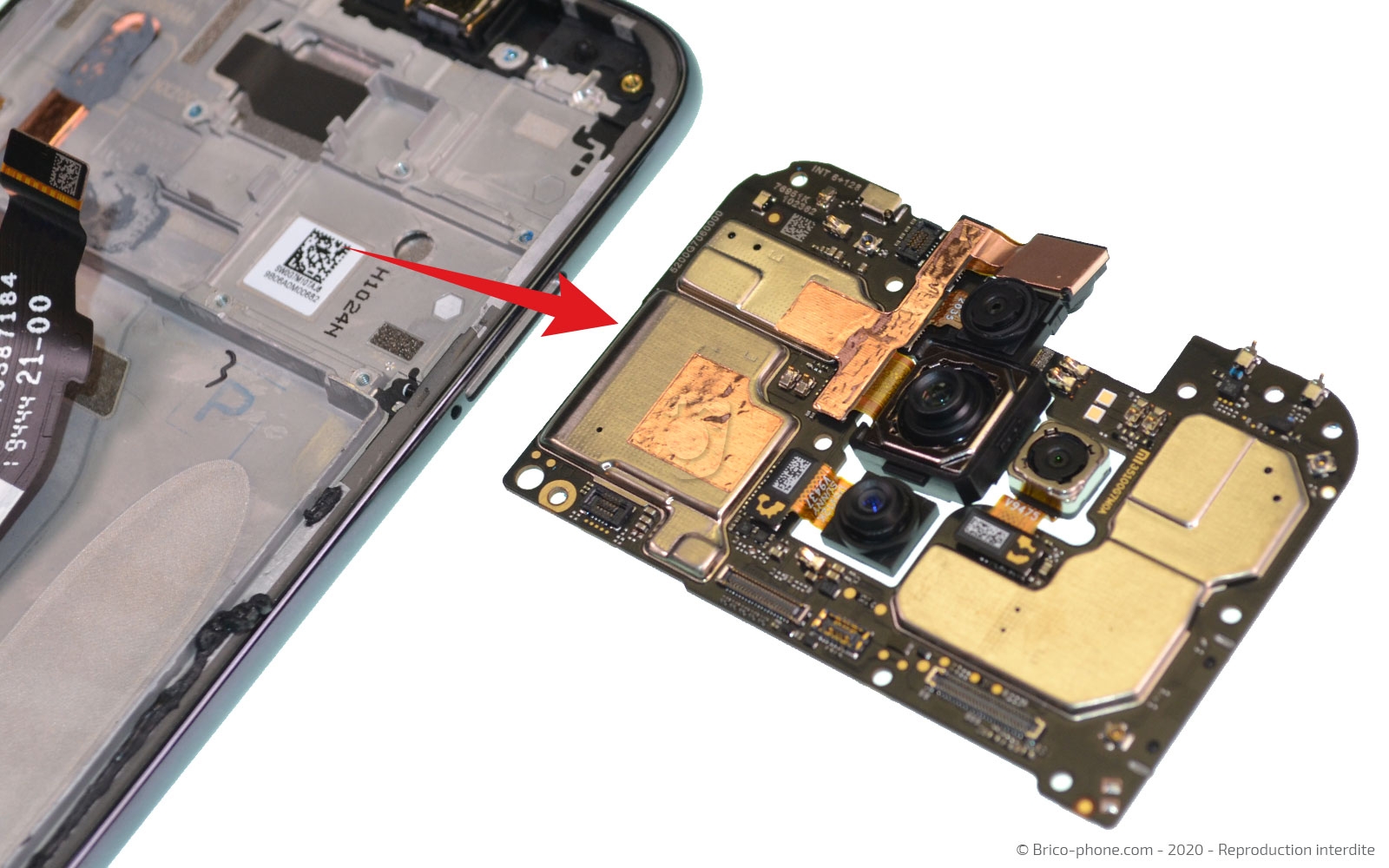

Toujours avec le même ustensile, faites basculer la carte mère à l'extérieur du smartphone.

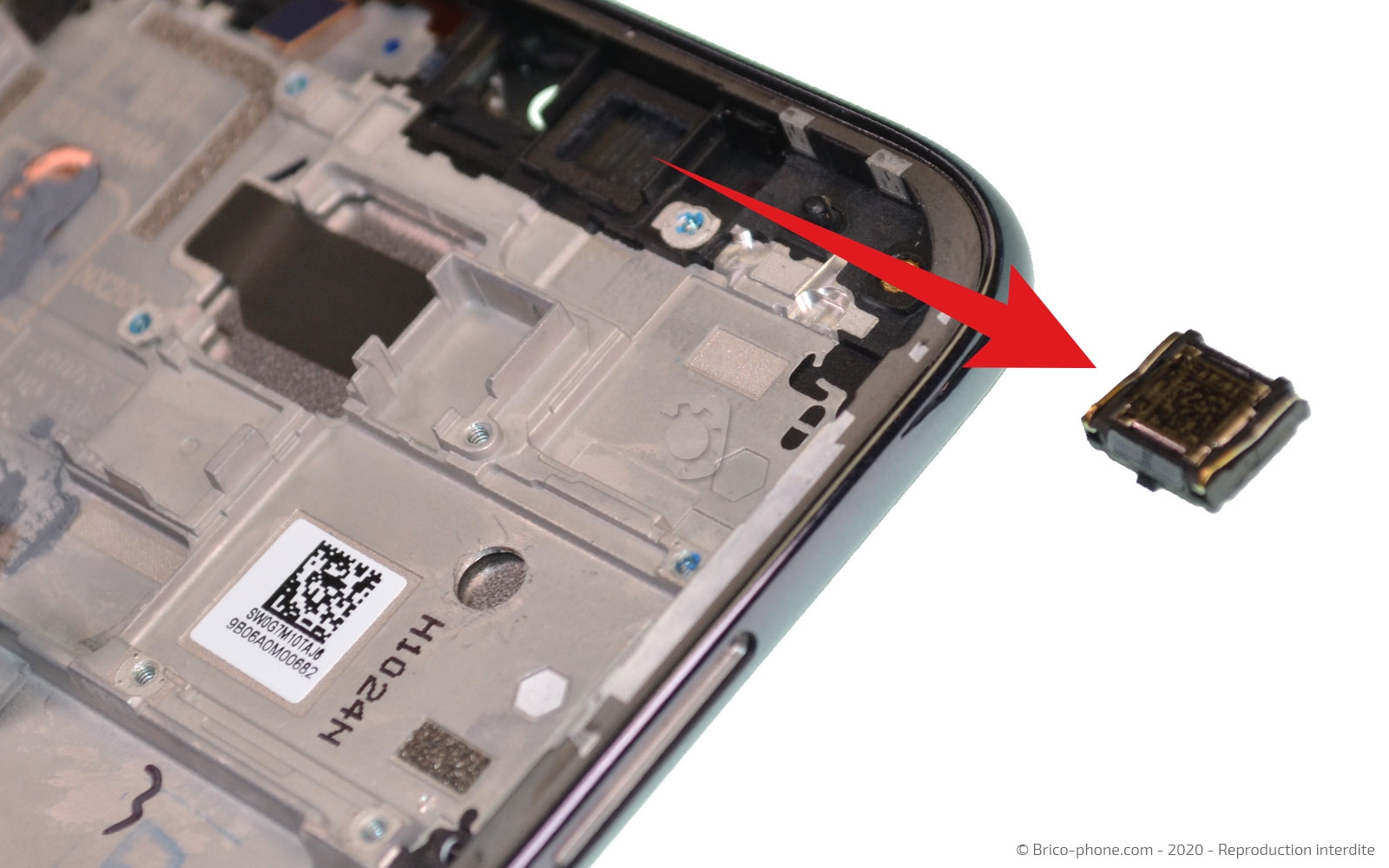

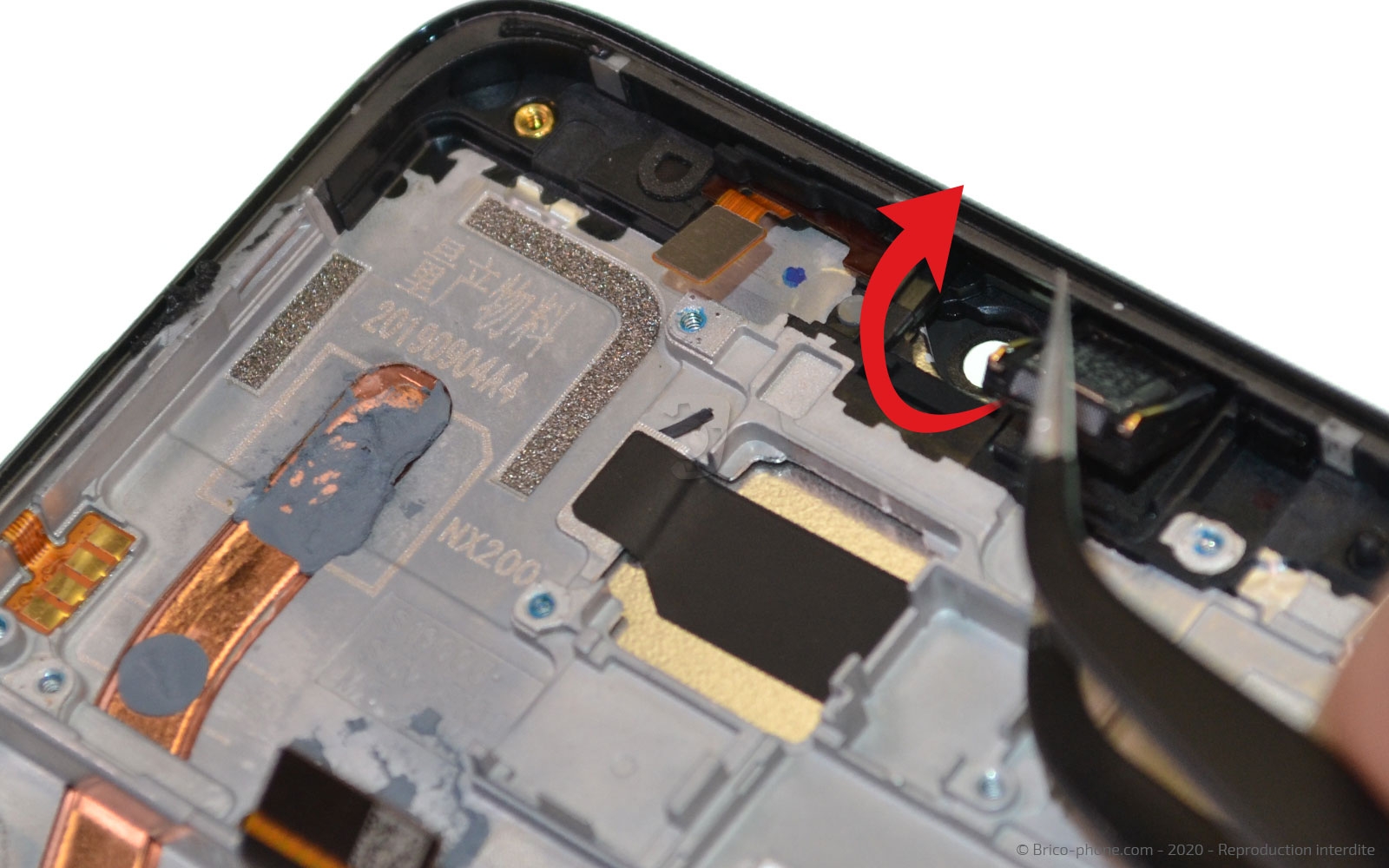

A l'aide de la pincette en métal, récupérez le haut-parleur interne en passant l'outil sous le composant pour le décoller du châssis.
Outils
Levier Nylon
Pince Brucelles
Etape 15

Etape 15 Ôter le capteur du châssis

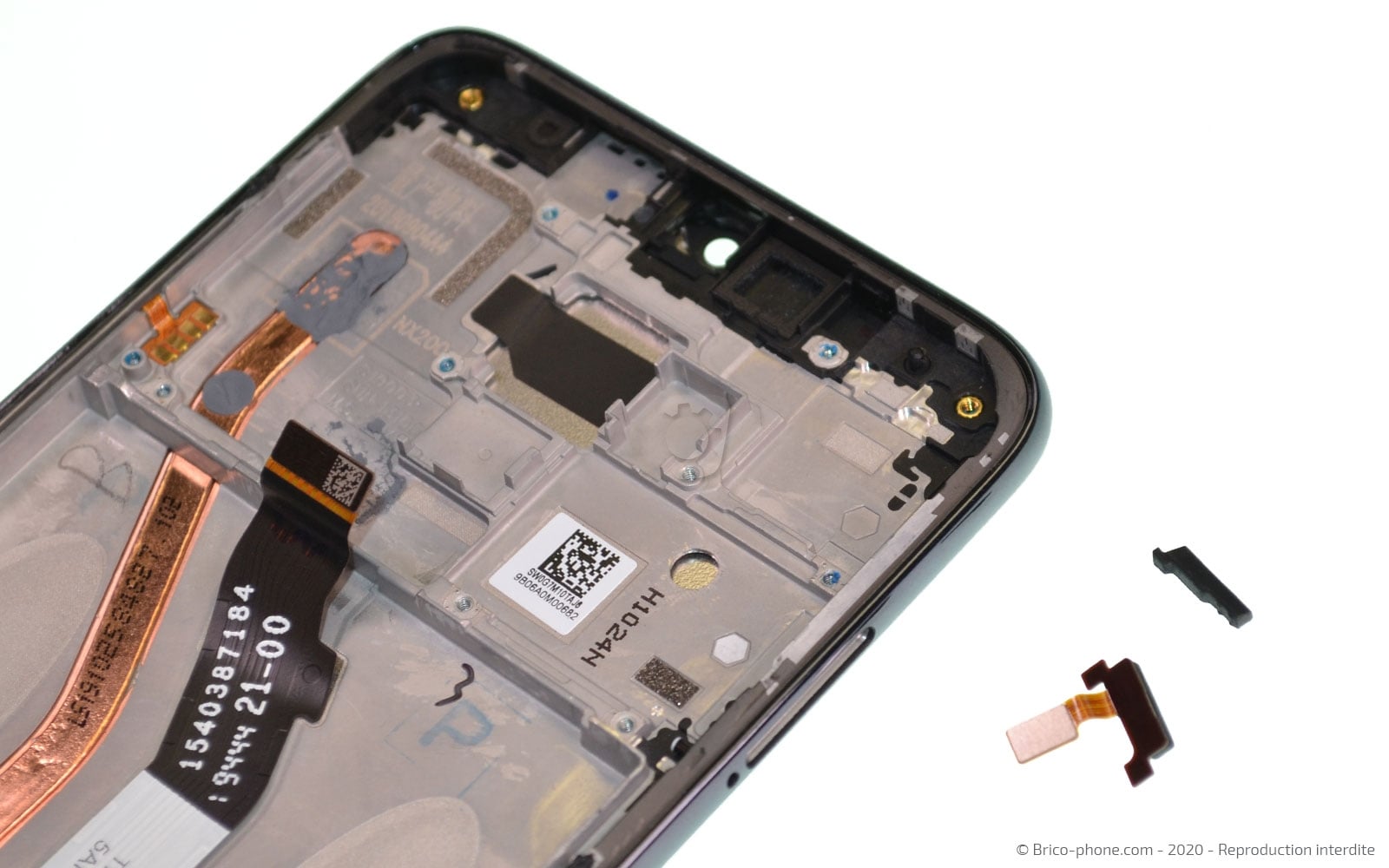

Gardez le même ustensile pour attrapez le joint noir se trouvant au dessus du capteur d'ambiance.
Saisissez ensuite le capteur avec la pince pour pouvoir le mettre dans votre nouveau bloc écran.
Outils
Pince Brucelles
Remontage

Remontage Retirer les adhésifs de protection

Le démontage est maintenant terminé, il vous faut donc retirer tous les adhésifs se trouvant sur le nouveau bloc écran avec la pince métallique.

Ensuite, suivez les étapes précédentes dans l'ordre inverse pour remonter votre appareil.
Outils
Pince Brucelles
Remontage

Remontage Placer les stickers de batterie

Pour replacer la batterie dans le nouveau composant, découpez en deux les stickers universels.

Retirez la protection bleue avant de venir poser la languette au niveau des emplacements dessinés au dos de la batterie.

Il est important lors de la pose de faire dépasser de la batterie, la partie noire des stickers.
Remontage

Remontage Positionner la batterie

Enlevez les protections bleues afin de pouvoir replier la partie noire de la languette sur la batterie.

Cela vous permettra de retirer si besoin, le composant plus facilement lors d'une prochaine réparation.

Retirez les parties roses des stickers et replacer la batterie dans le support du smartphone.
Remontage

Remontage Refermer votre smartphone

Une fois tous les éléments repositionnés dans le nouveau bloc écran, il ne vous reste plus qu'à refermer votre Xiaomi Redmi Note 8 Pro.
Pour cela, nous vous conseillons de mettre un filet de colle sur toute la longueur du châssis après l'avoir si besoin nettoyer avec le levier en nylon.

Laissez reposer votre smartphone sous presse à l'aide de livres ou de pinces pendant environ 45 minutes.
