Démontage complet sur Redmi Note 8 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Redmi Note 8 Pro
Réparation
Note de réparabilité 15/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

Découvrir les composants du Xiaomi.

Un petit composant est cassé.

Envi de découvrir les composants de votre Xiaomi Redmi Note 8 Pro ou besoin de changer une de ses pièces ? Brico-Phone vous propose ce guide de démontage détaillé pour vous faciliter la réparation ou pour vous permettre de connaitre l'intégralité de votre smartphone.

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Afin de choisir la bonne pièce de remplacement, nous vous conseillons de regarder au dos de votre smartphone pour connaitre le numéro de modèle de votre Xiaomi Redmi Note 8 Pro.
La référence doit être : M1906G7G.

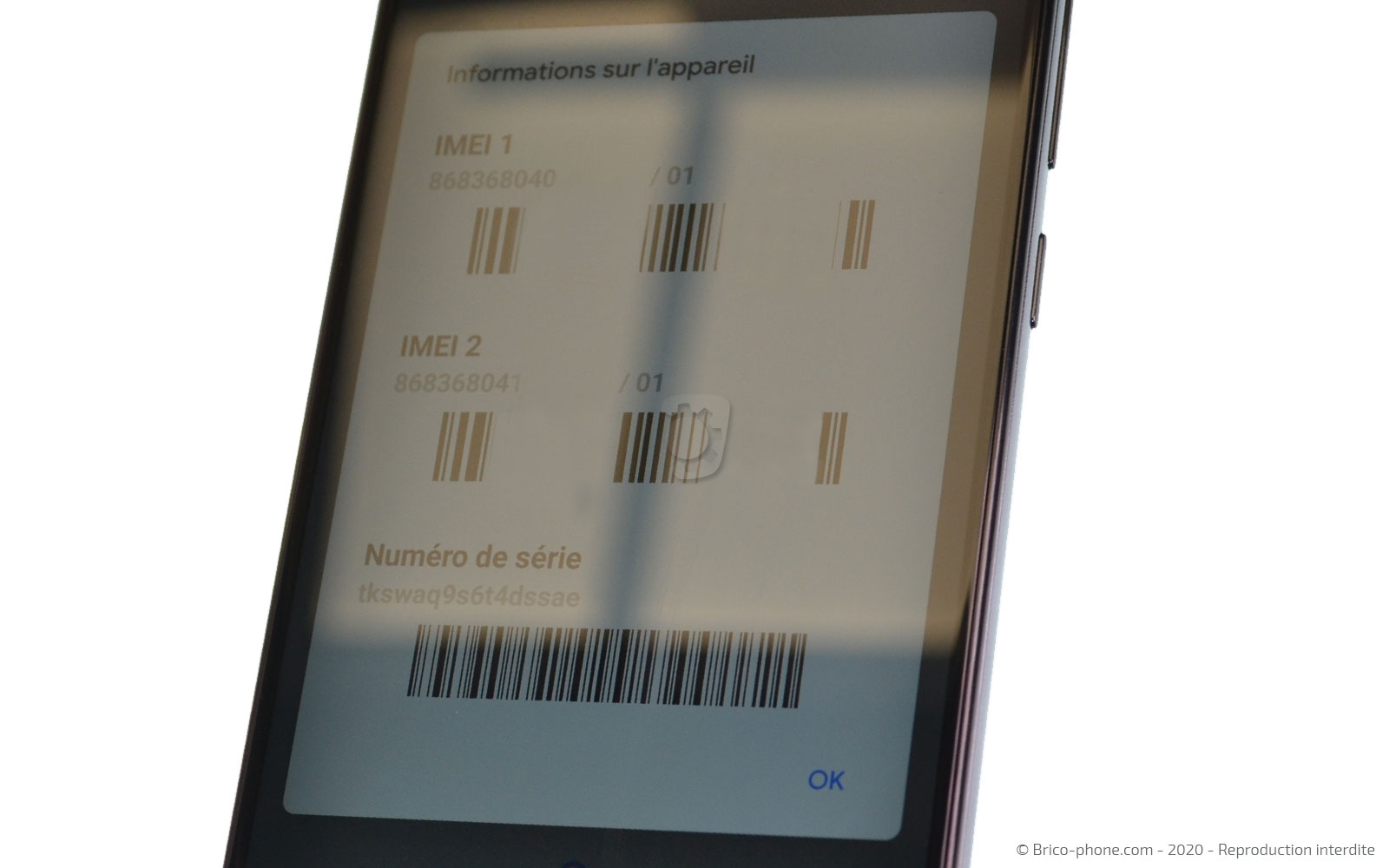

Vous pouvez également composer le *#06# et retranscrire le numéro d'IMEI qui s'affiche sur votre écran, sur notre page d'accueil.
Brico-phone se fera un plaisir de vous diriger vers la page des produits adéquats pour effectuer la réparation de votre appareil.
Etape 1

Etape 1 Eteindre le téléphone

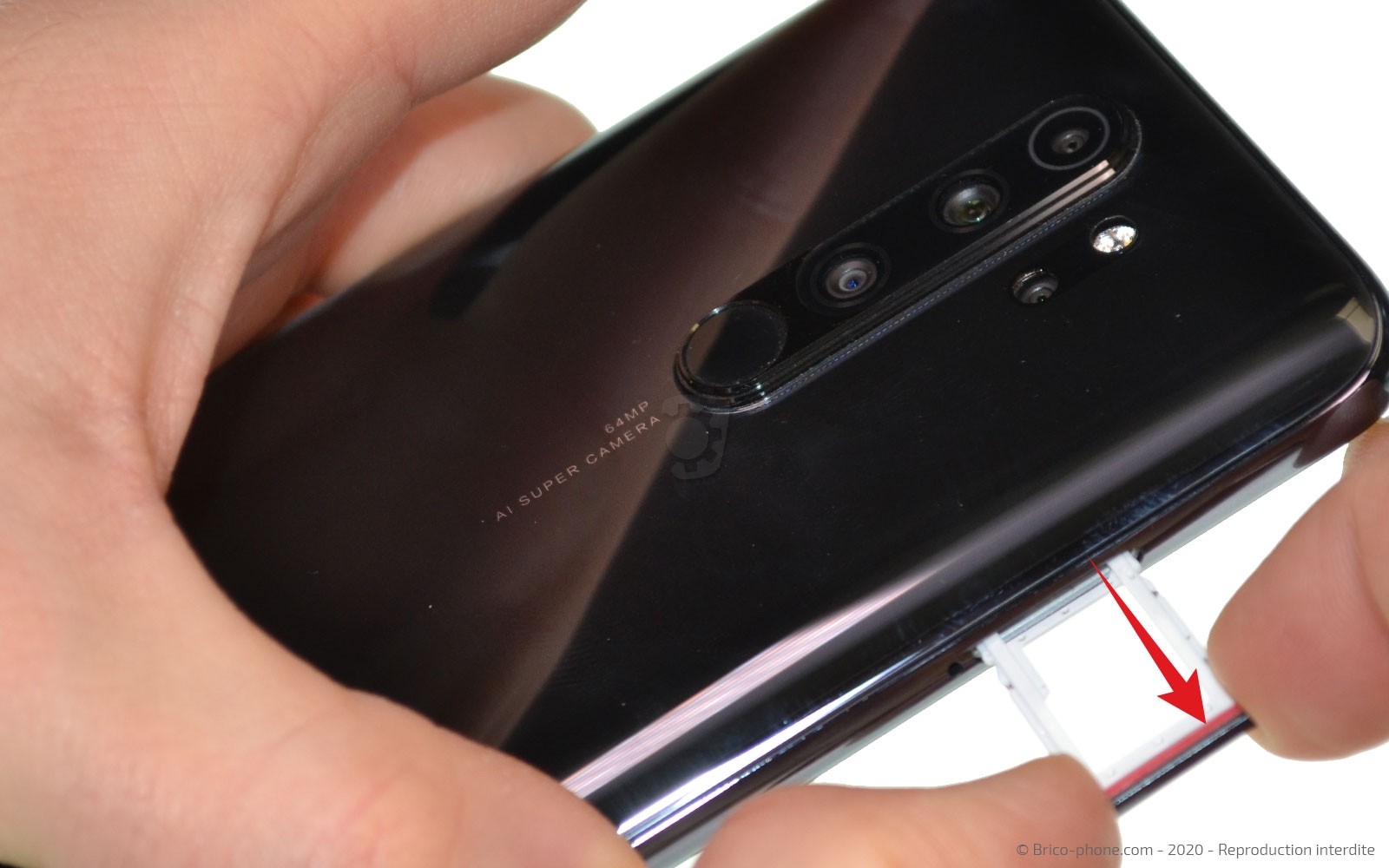

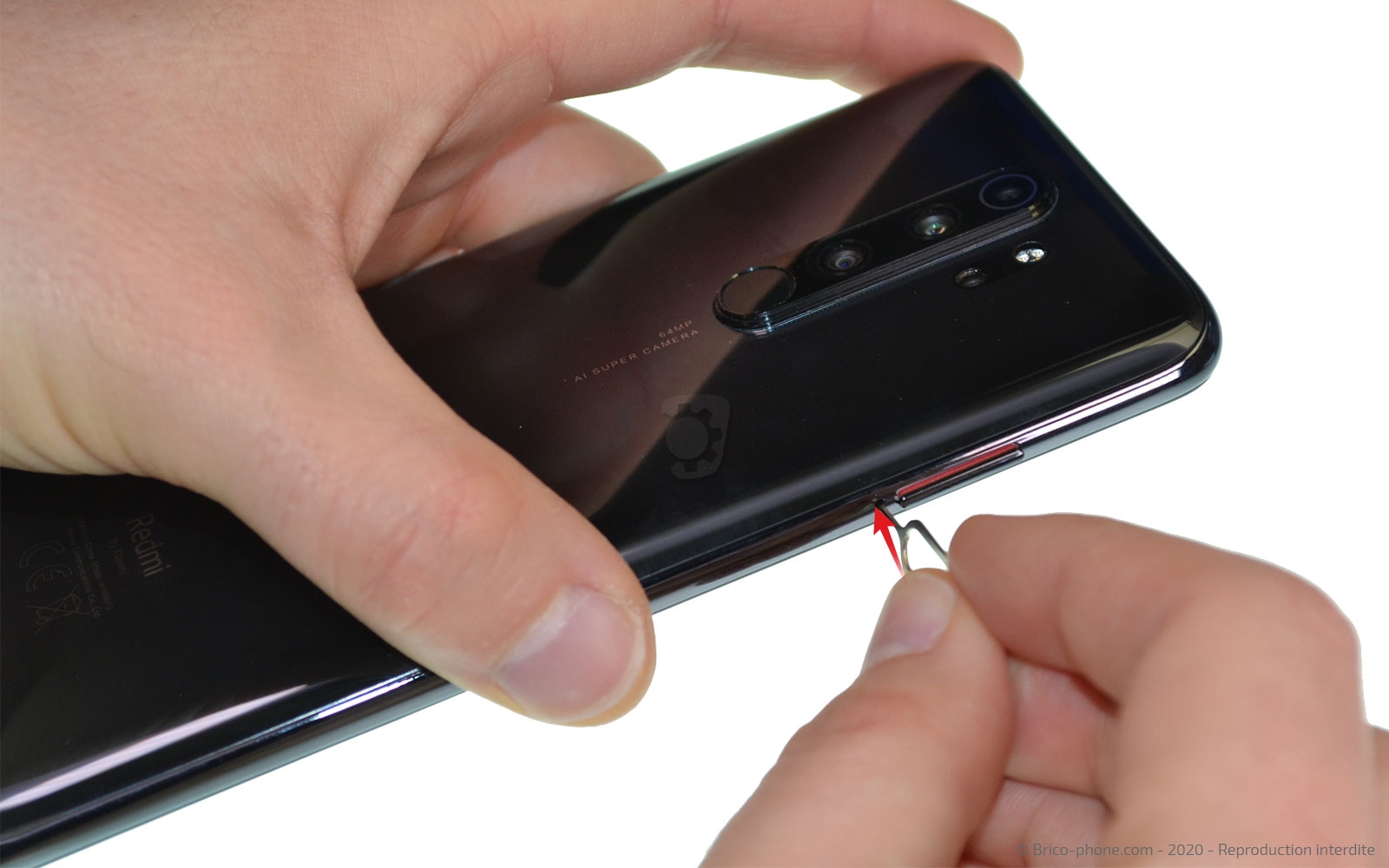

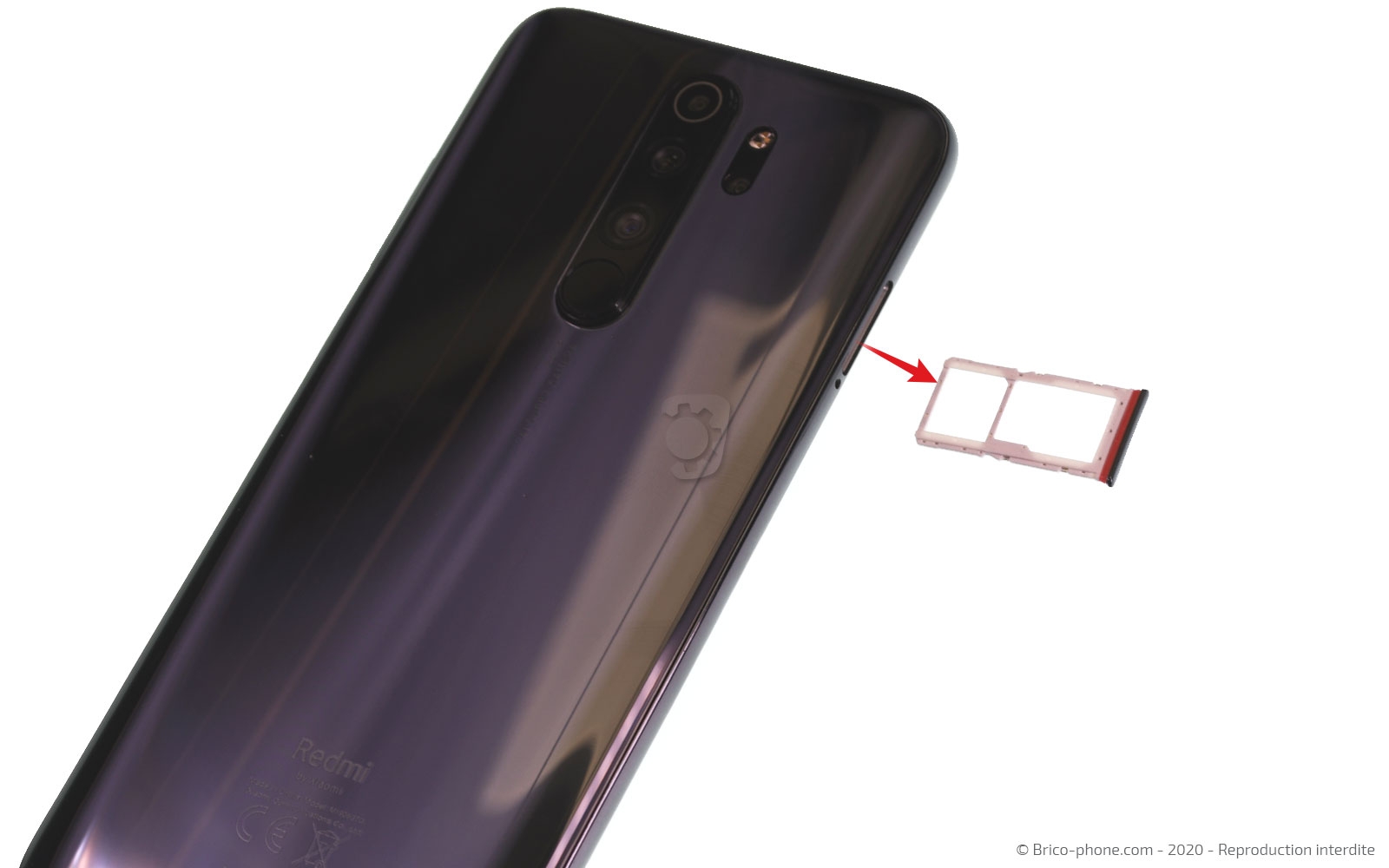

Effectuez la mise hors tension de votre smartphone puis sortez le tiroir Sim à l'aide de l'outil d'ouverture.
Outils
SIM
Etape 2

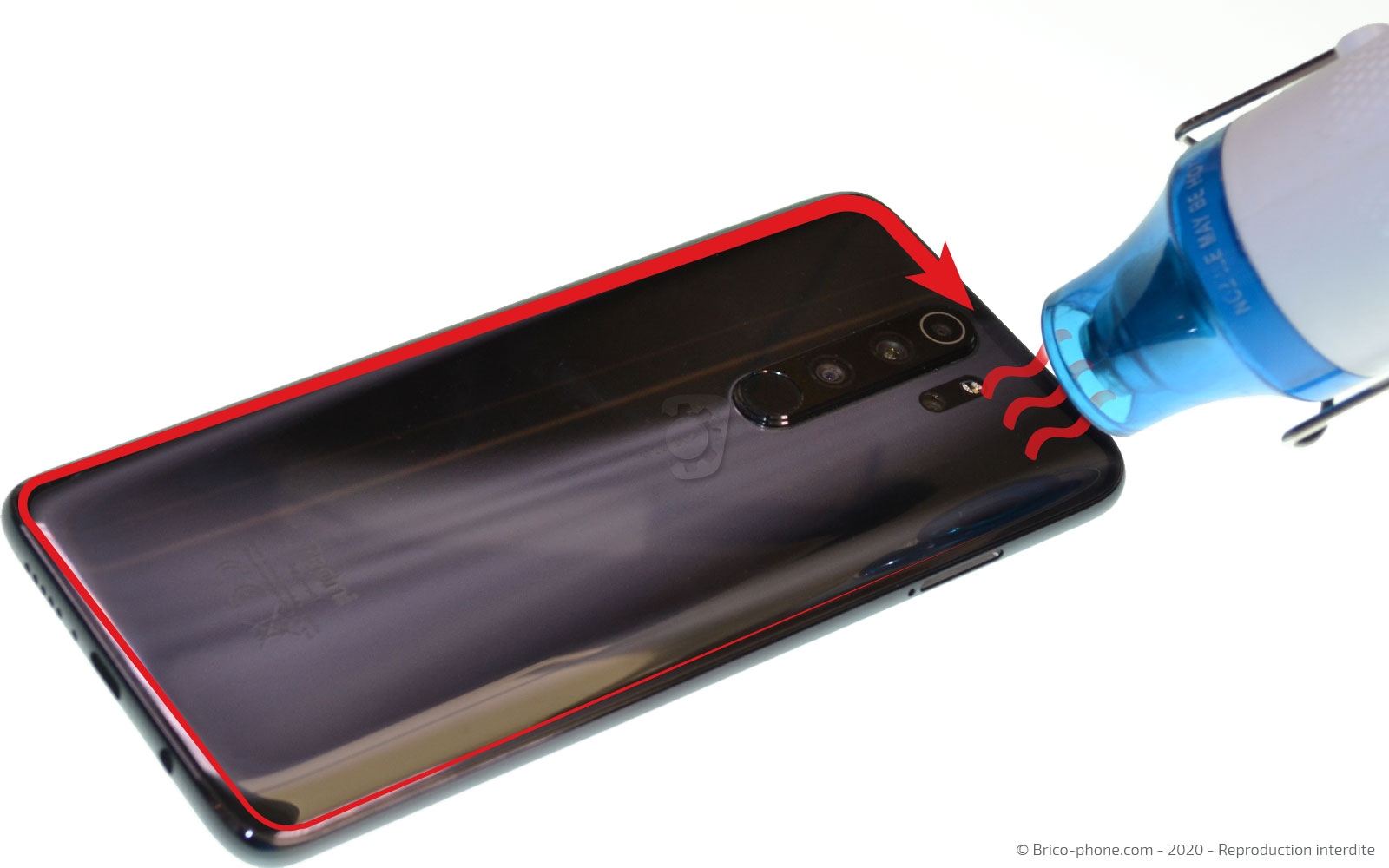

Etape 2 Chauffer la vitre arrière

Chauffez le dos de votre téléphone à l'aide d'un décapeur thermique en le passant sur tout le contour de la vitre arrière.
Vous pouvez également utiliser un coussin chauffant qu'il vous faut avoir passé au micro-onde 1 à 2 minutes avant de le déposer 30 secondes sur le dos du smartphone.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

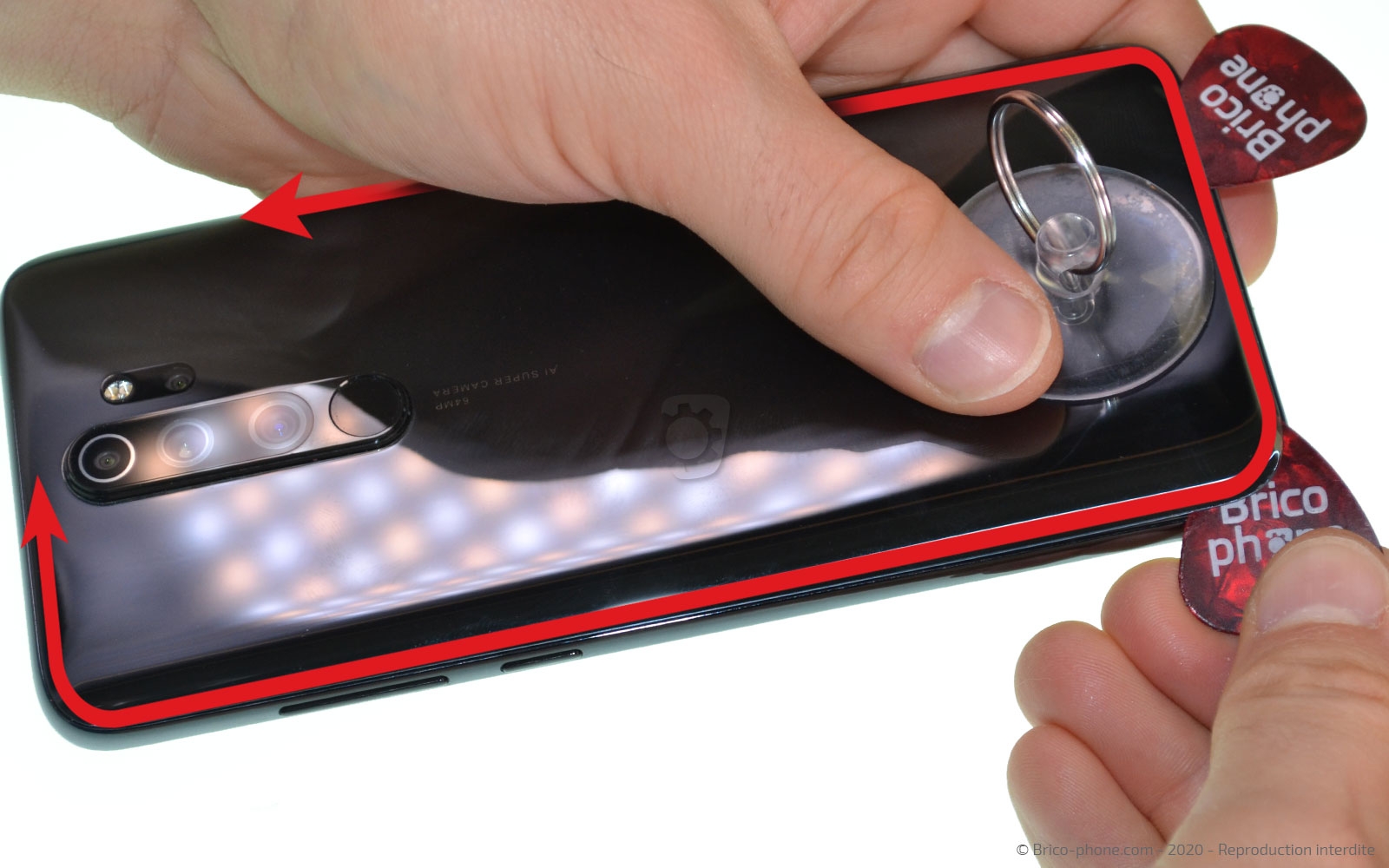

Etape 3 Retirer le cache batterie

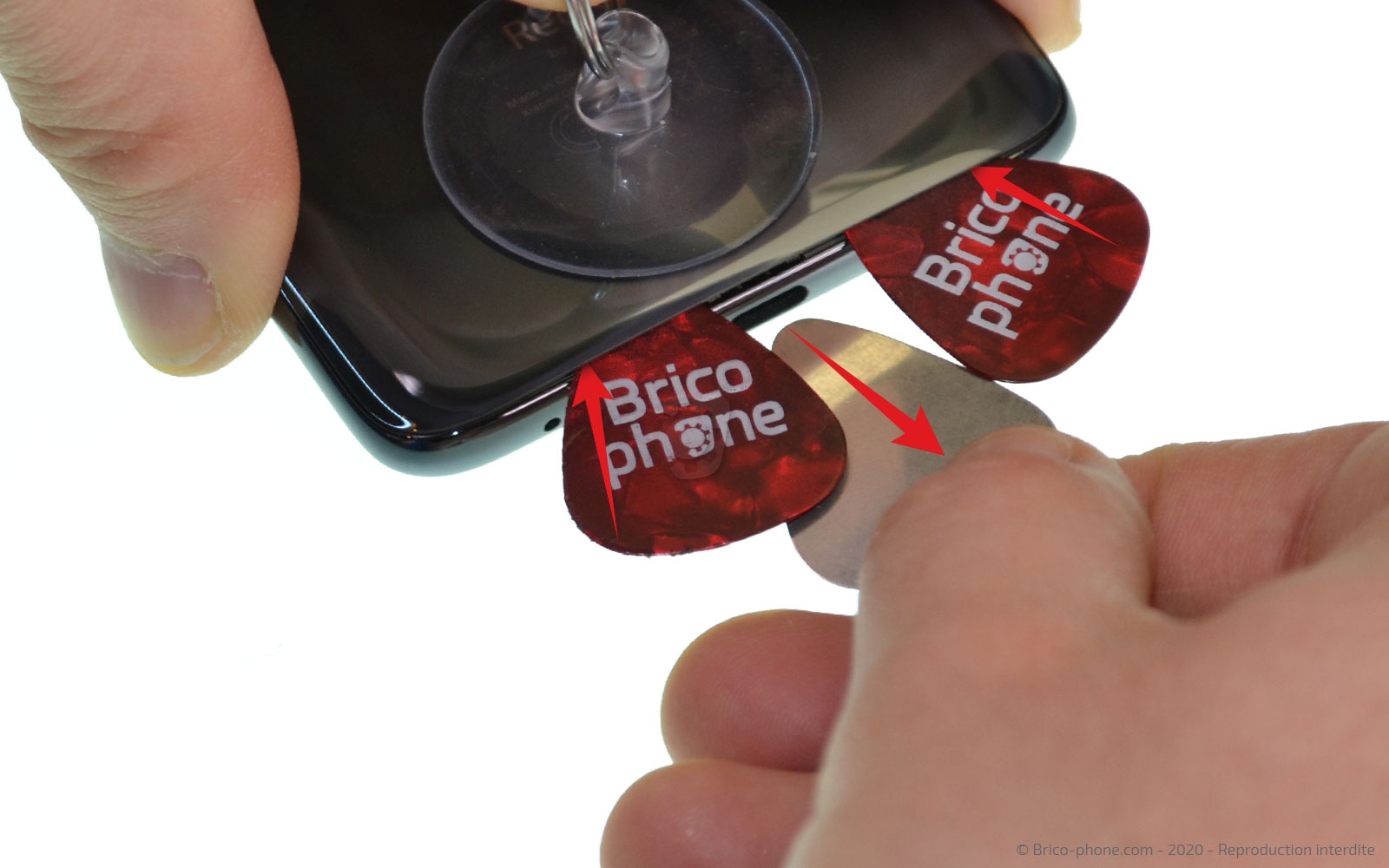

Placez la ventouse au bas de votre mobile

Insérez le médiator troué dans l'interstice afin de pouvoir décoller légèrement la vitre arrière et remplacer ce dernier par les médiators en plastique.
Faites le contour du smartphone avec les deux médiators rouges.

Tirez enfin la vitre arrière en appuyant sur les lentilles de votre smartphone.
Outils
Médiator
Ventouse
Pièces
Vitre arrière pour Xiaomi Redmi Note 8 Pro Noir 44.90€
Etape 4

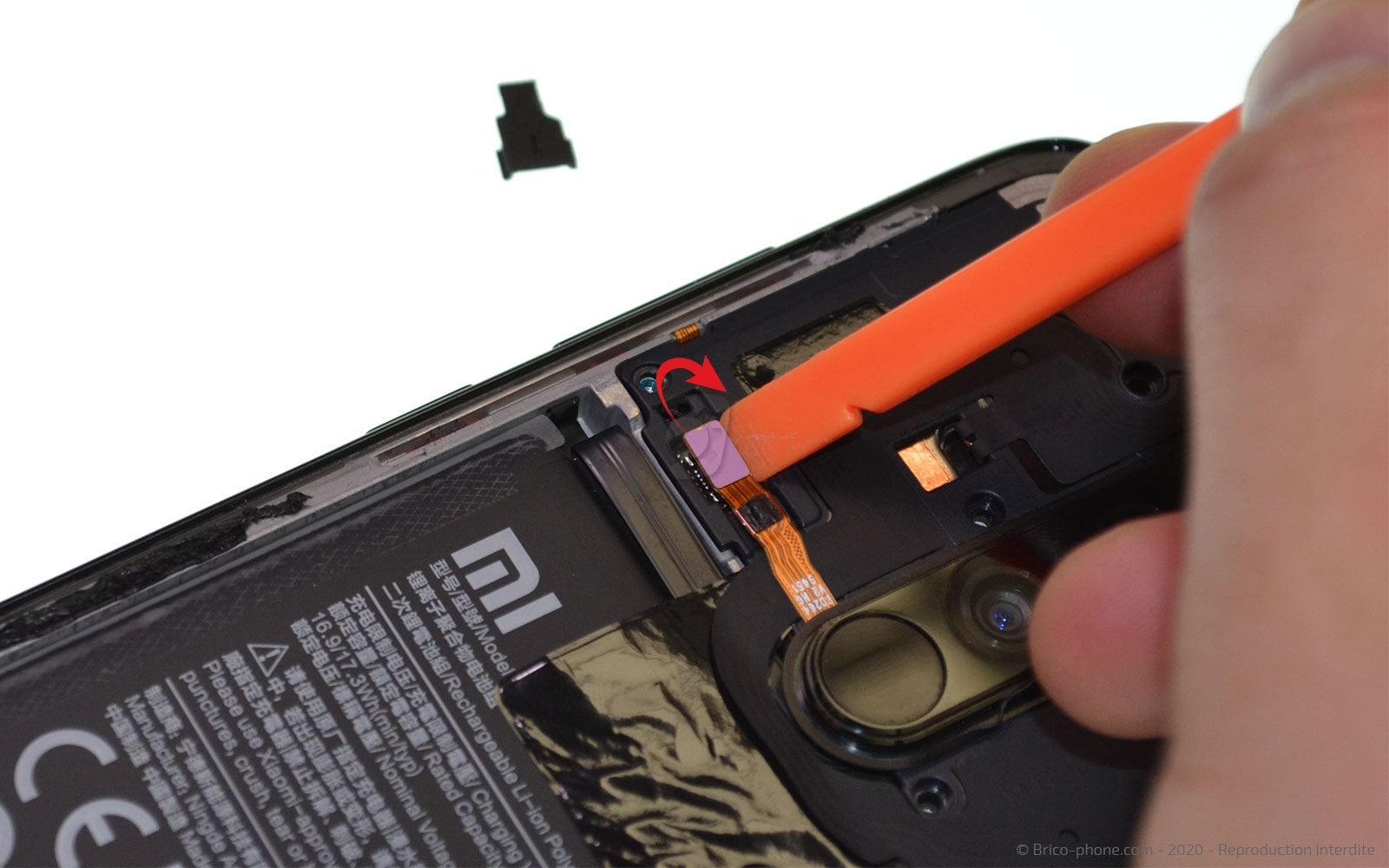

Etape 4 Libérer le lecteur d'empreintes

A l'aide du tournevis cruciforme fourni dans le kit d'outils, retirez les 10 vis de la plaquette intermédiaire.
Décollez ensuite l'adhésif noir de la batterie avec le le levier en nylon.
Puis, muni de la pincette en métal, sortez le cache en plastique afin de pouvoir déconnecter la nappe du lecteur d'empreintes digitales.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

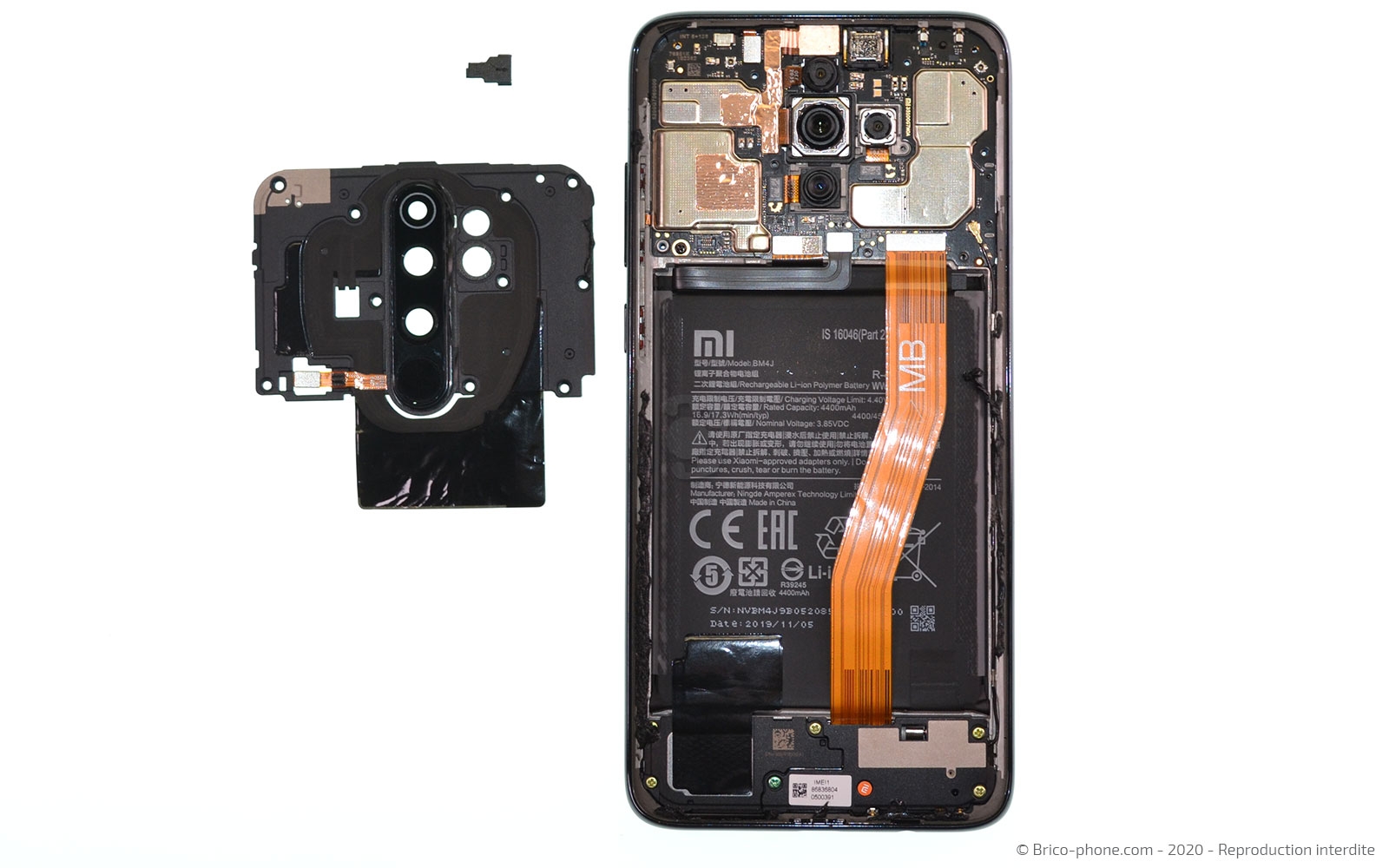

Etape 5 Retirer la plaquette intermédiaire

Toujours avec la spatule, soulevez la plaquette intermédiaire de votre Xiaomi Redmi Note 8 Pro.
Outils
Levier Nylon
Etape 6

Etape 6 Déconnecter la batterie

Gardez le même ustensile pour déconnecter la batterie afin de travailler en toute sécurité sur votre smartphone.
Outils
Levier Nylon
Etape 7

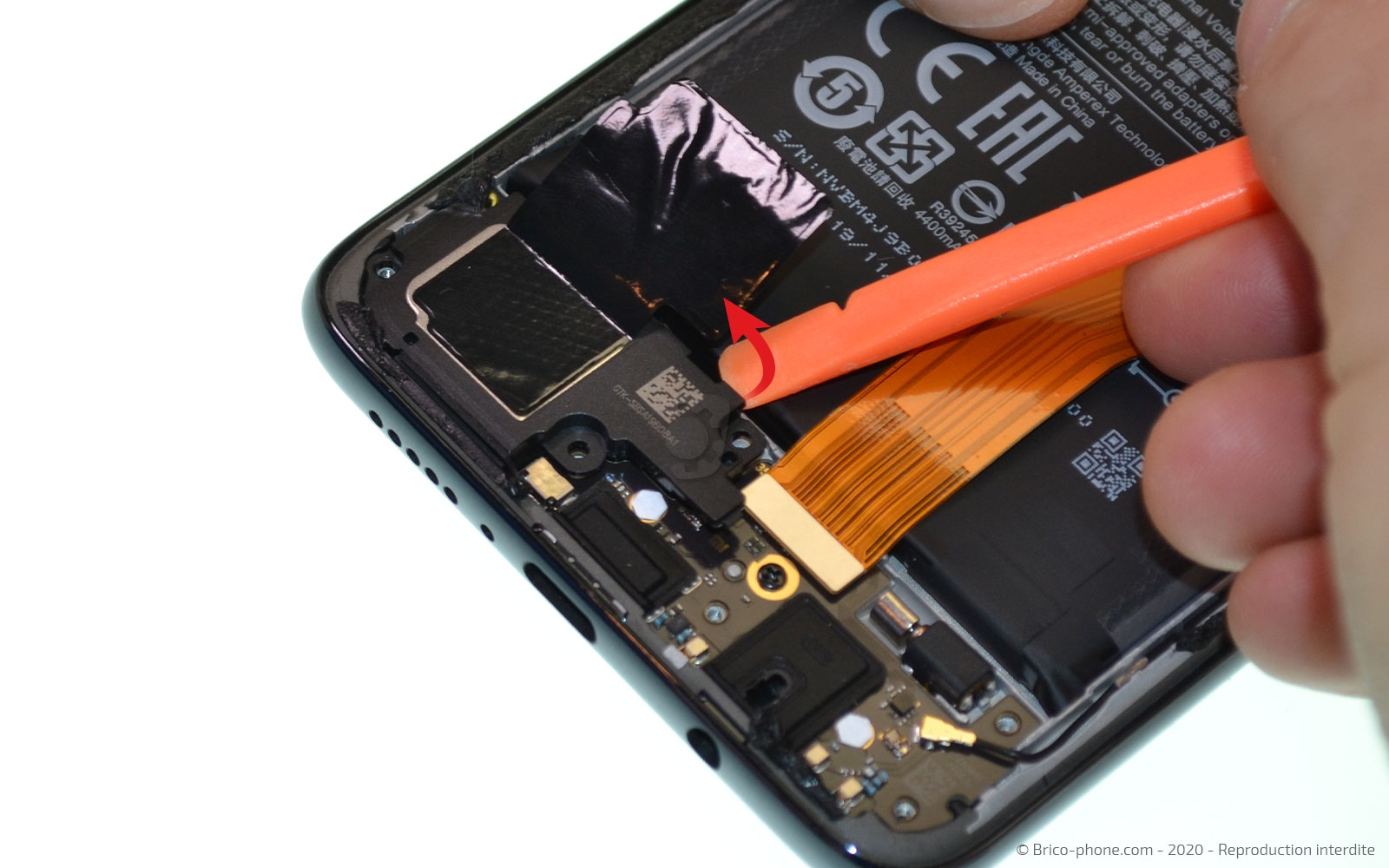

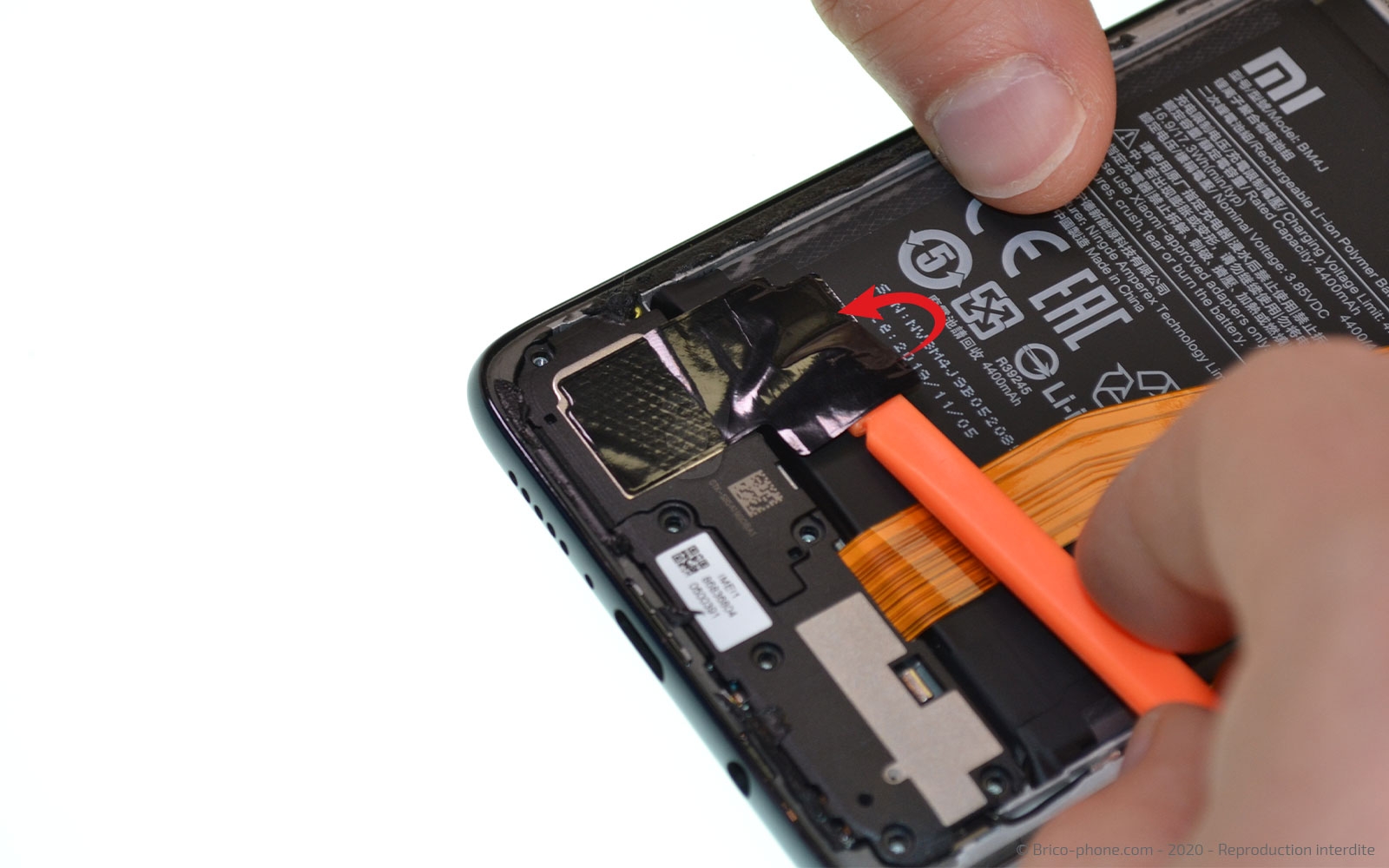

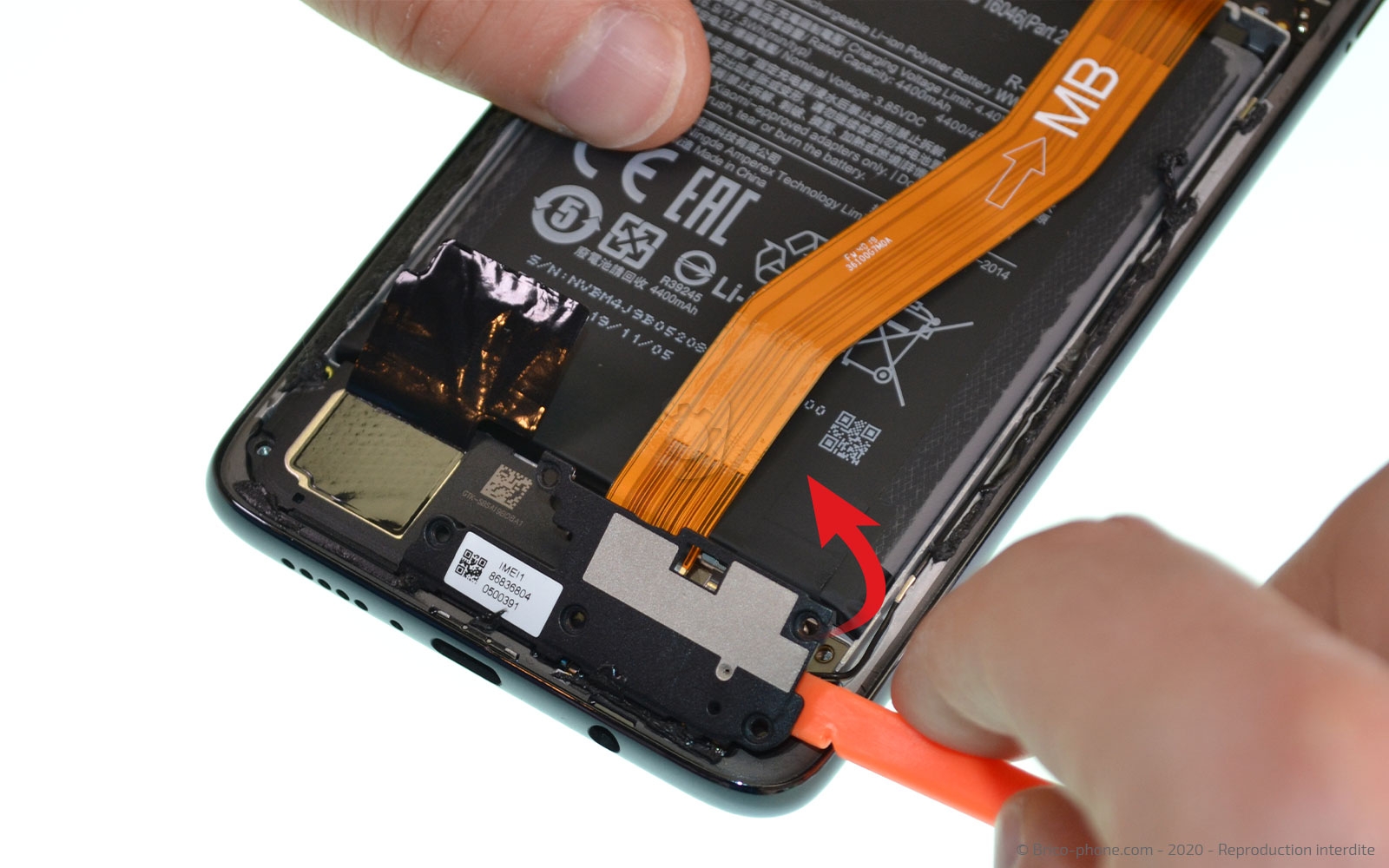

Etape 7 Ôter le haut-parleur externe

Dévissez les 7 vis cruciformes de la partie inférieure de votre smartphone afin de pouvoir soulever les deux parties du haut-parleur externe avec le spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 8

Etape 8 Débrancher la nappe de la rallonge d'interconnexion

Débranchez la nappe de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 9

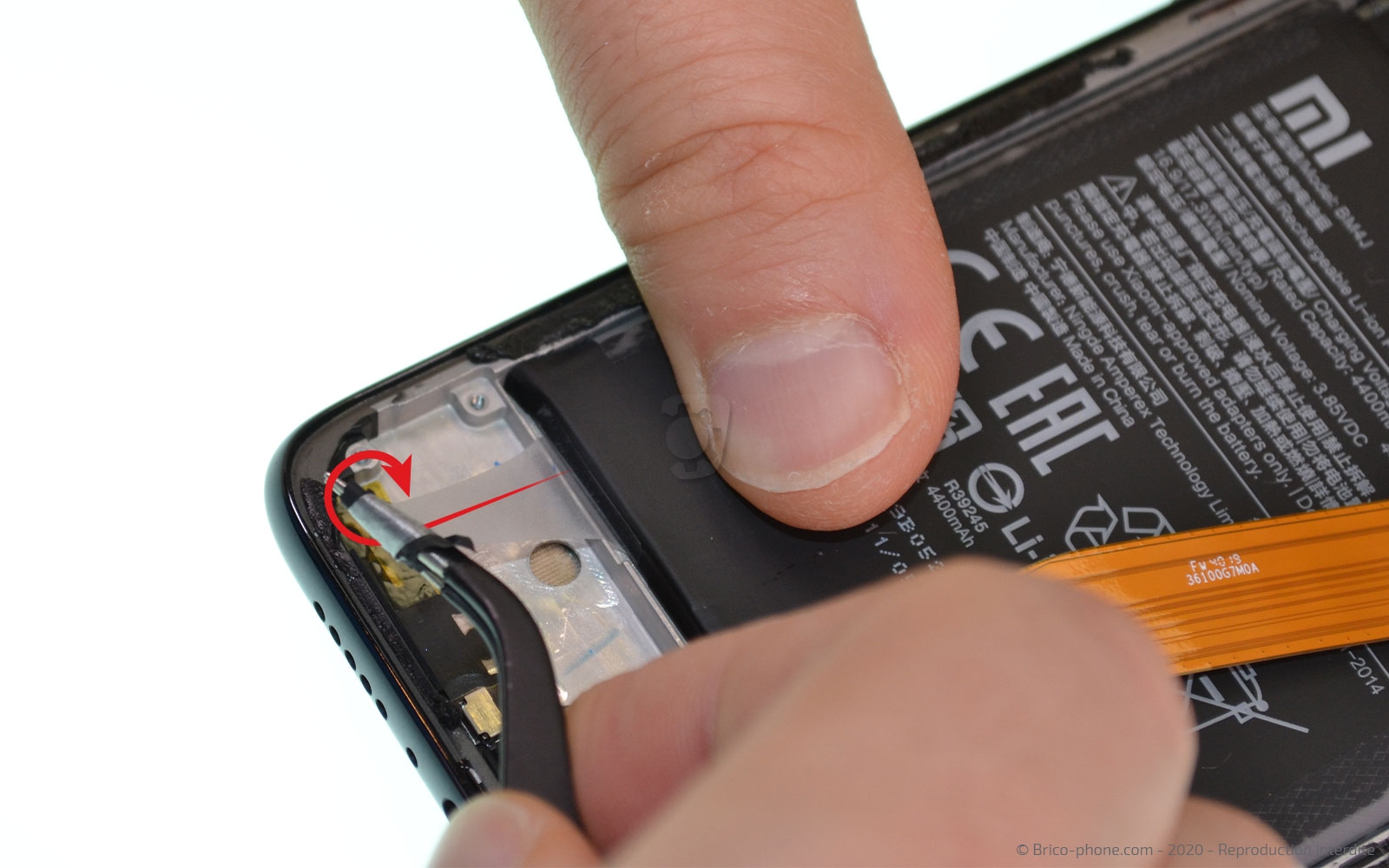

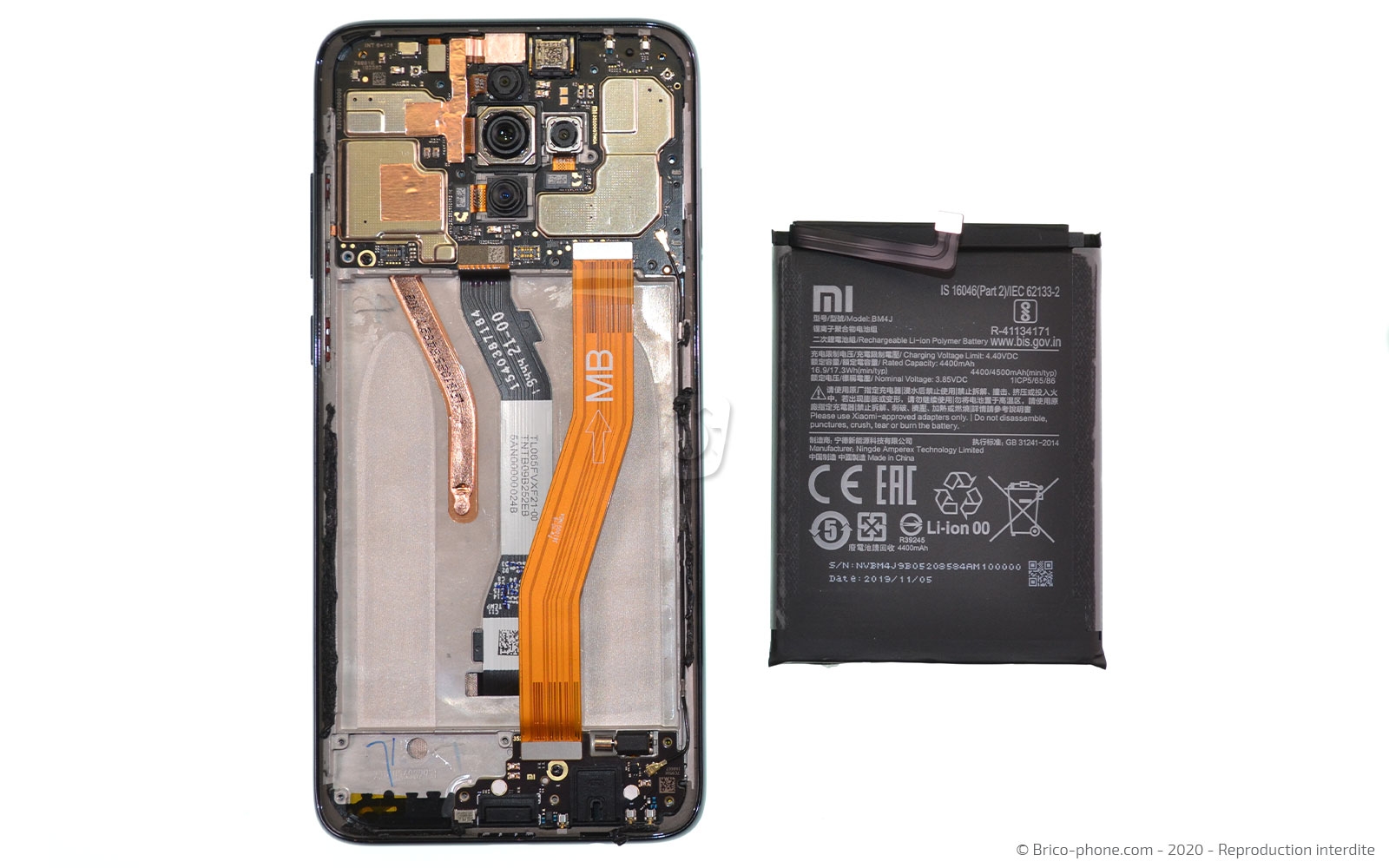

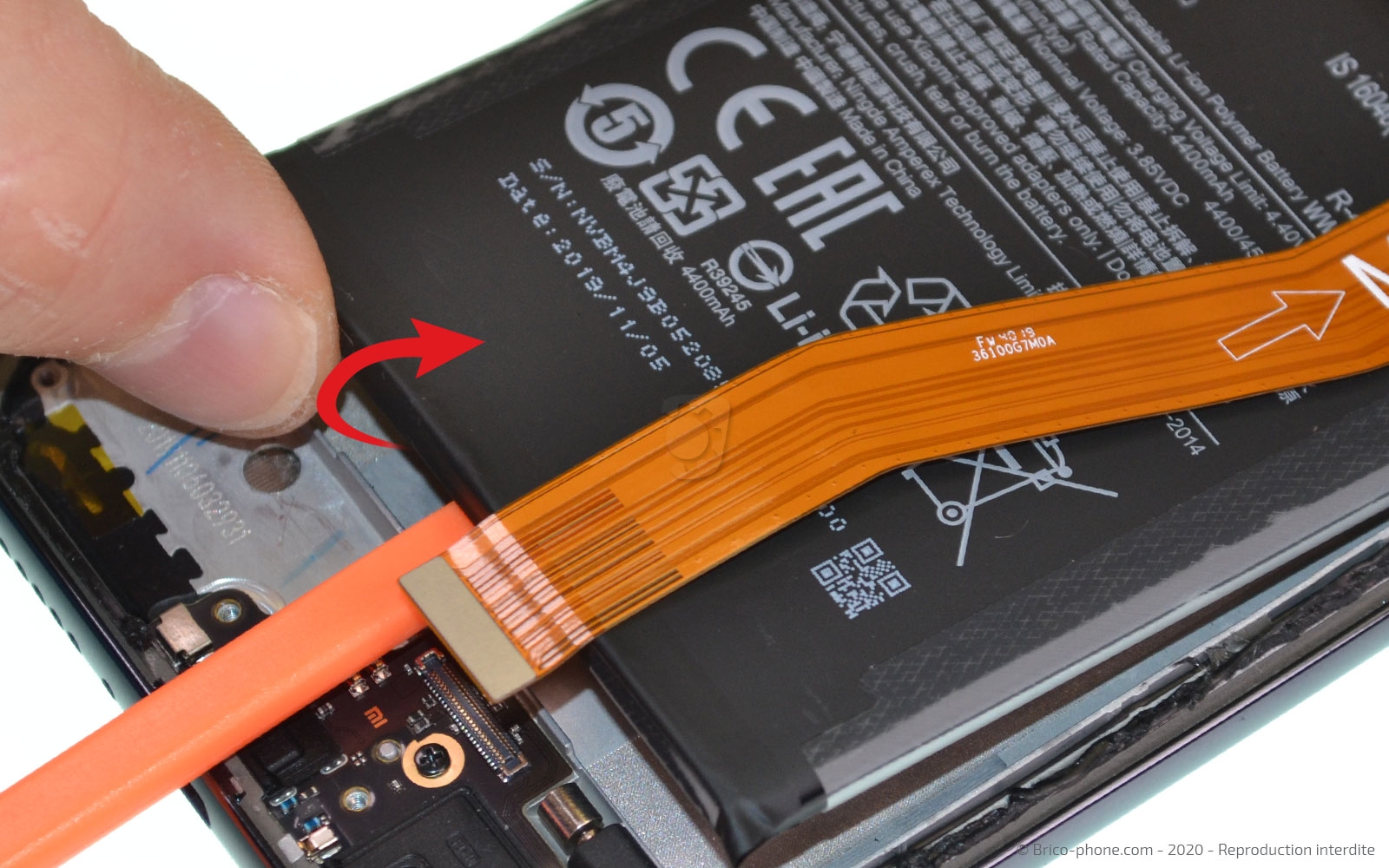

Etape 9 Sortir la batterie

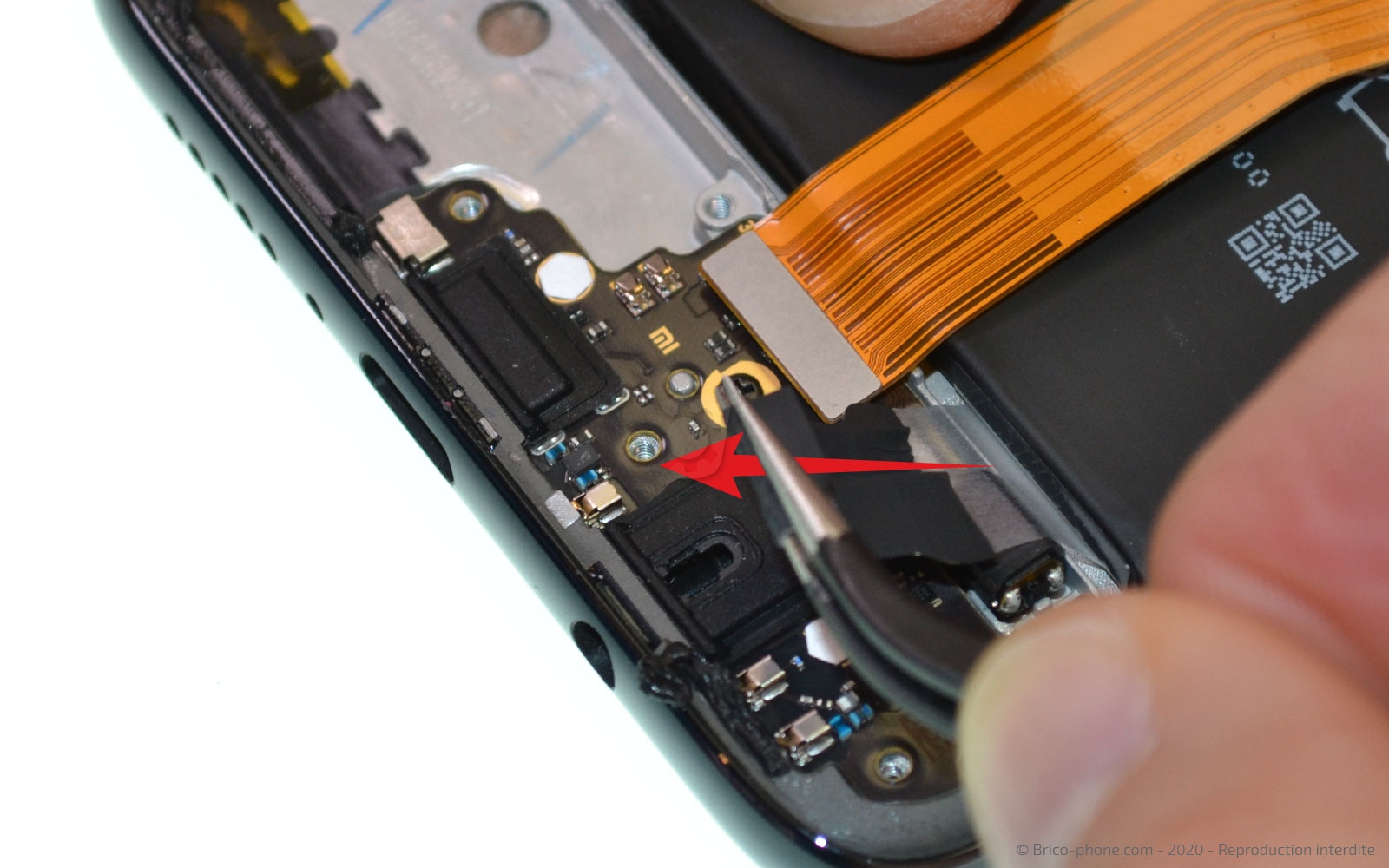

A l'aide de la pincette, tirez la languette noire placée sur la batterie.
Il s'agit là de l'extrémité de l'adhésif retenant le composant au châssis.
De ce fait, nous vous conseillons d'enrouler le sticker autour de la pince tout en le tirant.
Réitérez cette manipulation avec la deuxième languette.
Il ne vous reste plus qu'à glisser la spatule sous la batterie pour faire basculer cette dernière du châssis.
Outils
Levier Nylon
Pince Brucelles
Etape 10

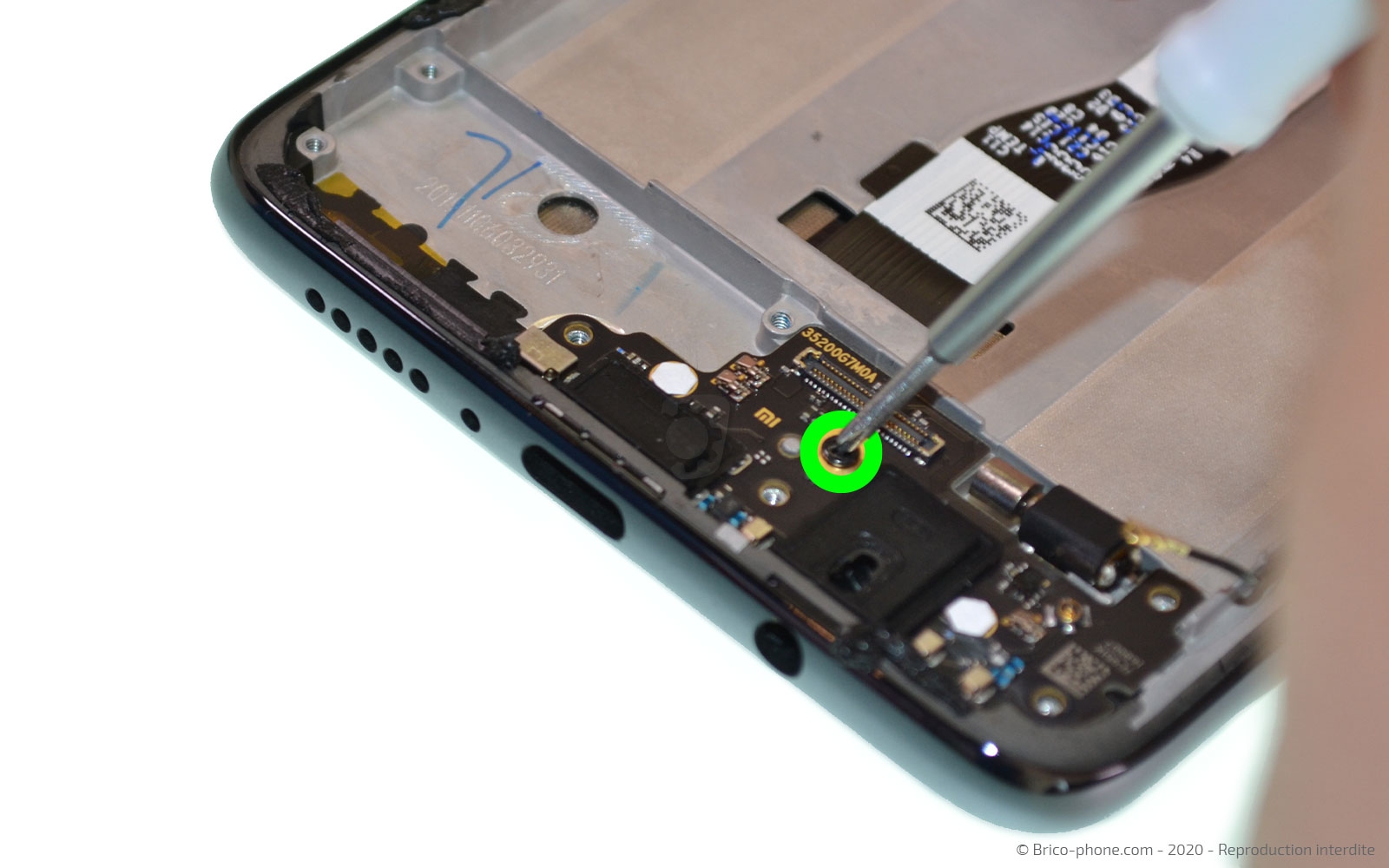

Etape 10 Enlever le connecteur de charge

Déclipsez le câble coaxial à l'aide de la pincette avant de dévisser la dernière vis cruciforme du connecteur de charge.
Glissez le spudger sous le dock pour faire levier et le retirer du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 11

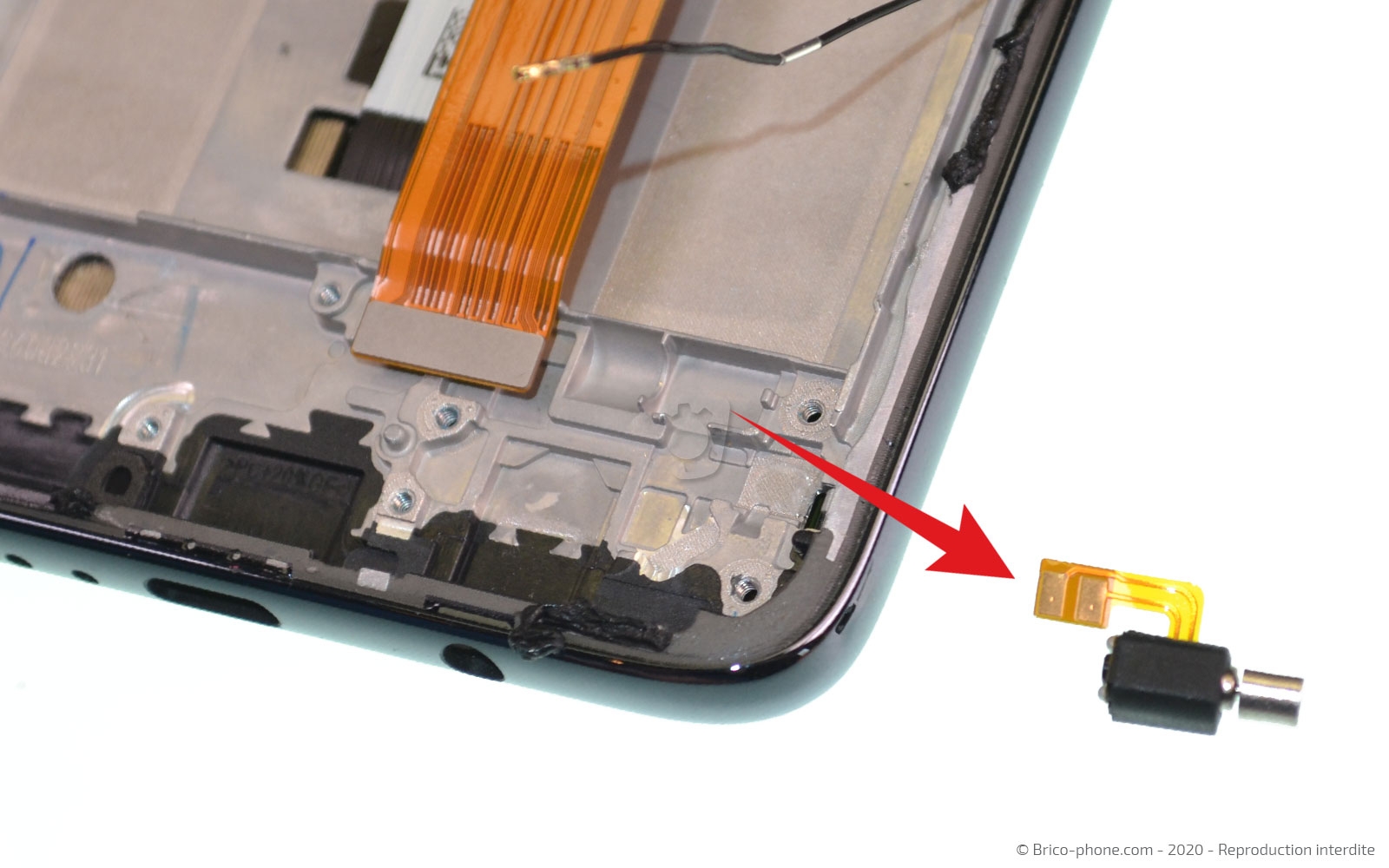

Etape 11 Récupérer le vibreur

Avec la pince métallique, récupérez le vibreur en faisant attention à décoller délicatement la nappe de ce dernier.
Outils
Pince Brucelles
Etape 12

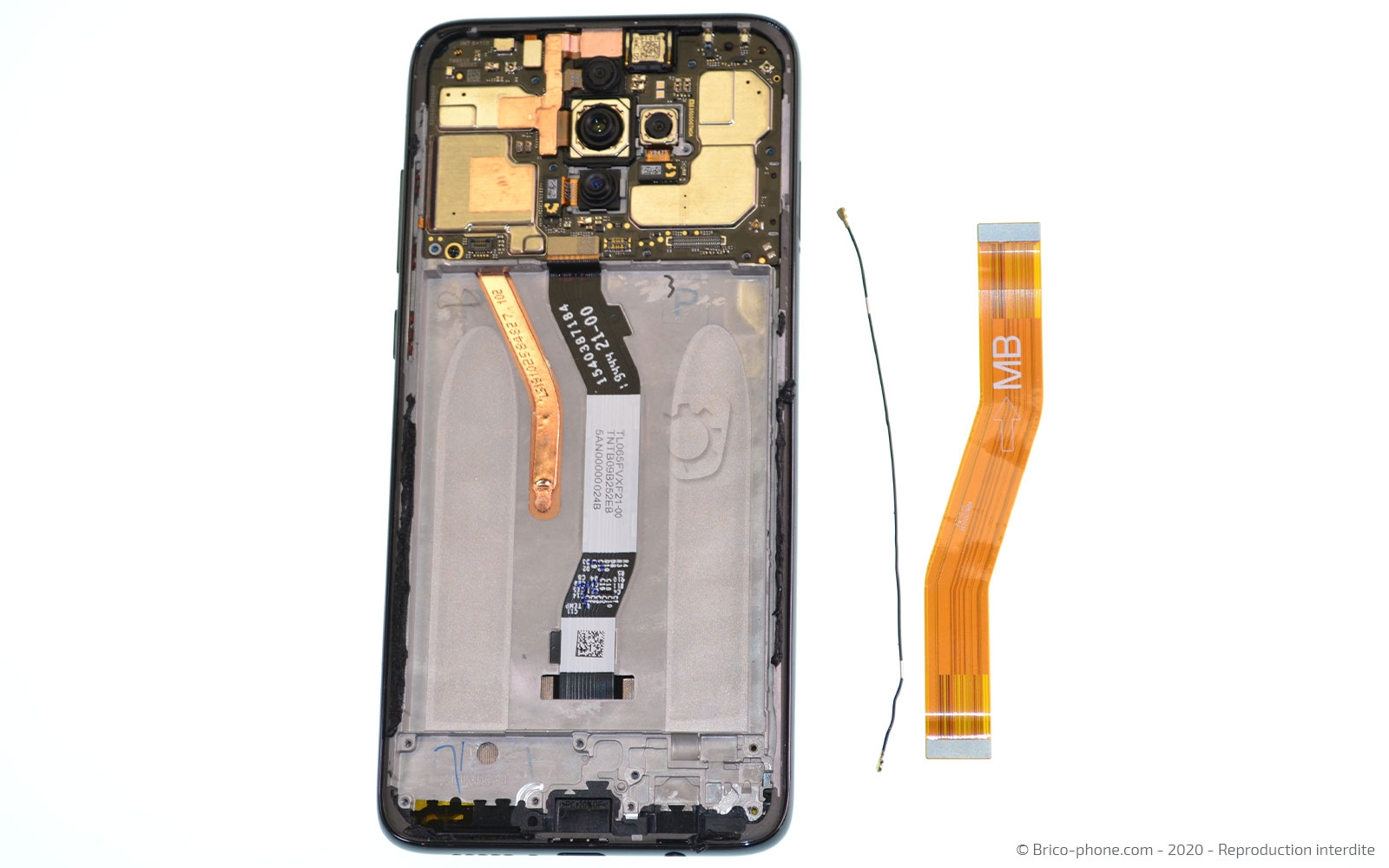

Etape 12 Extraire la rallonge et le câble coaxial

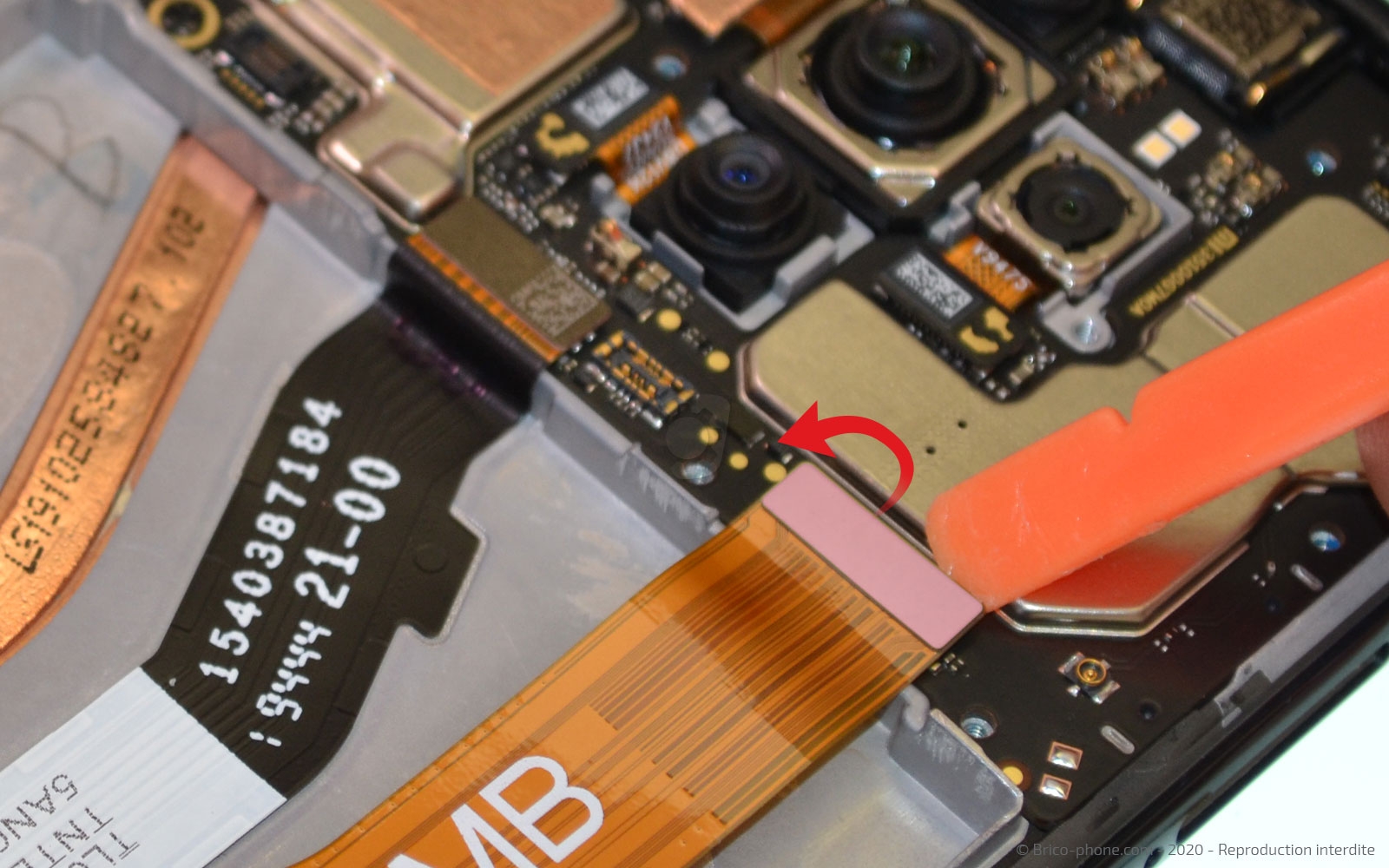

Gardez le même ustensile pour déclipser le câble coaxial puis déconnectez la nappe de la rallonge d'interconnexion avec le levier en nylon.
Outils
Levier Nylon
Pince Brucelles
Etape 13

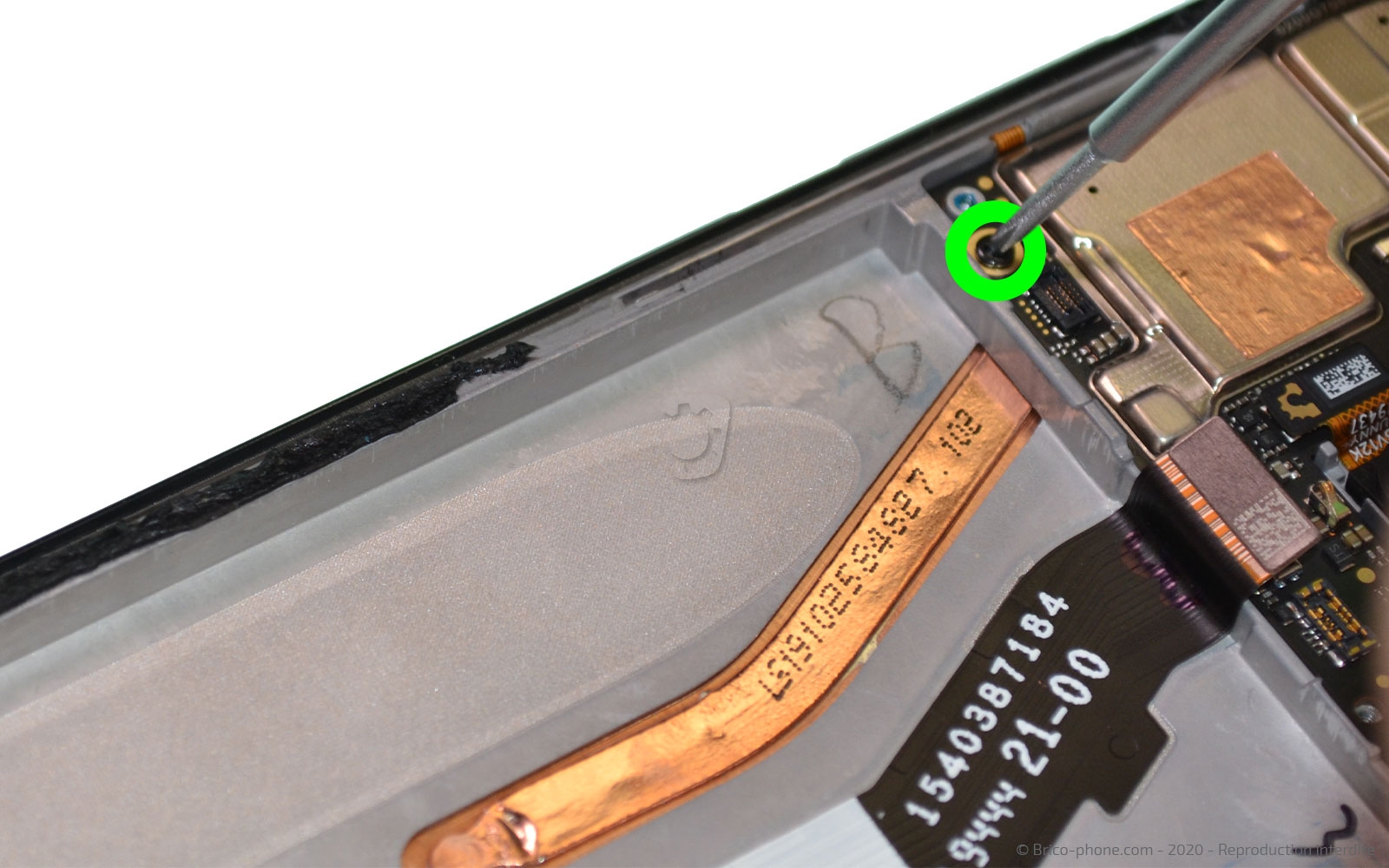

Etape 13 Libérer la carte mère

Avec le même outil, débranchez la nappe de l'écran ainsi que celle du capteur se trouvant en haut à gauche de la carte mère. Avec le tournevis cruciforme, retirez la vis placée dans l'angle inférieur gauche de la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 14

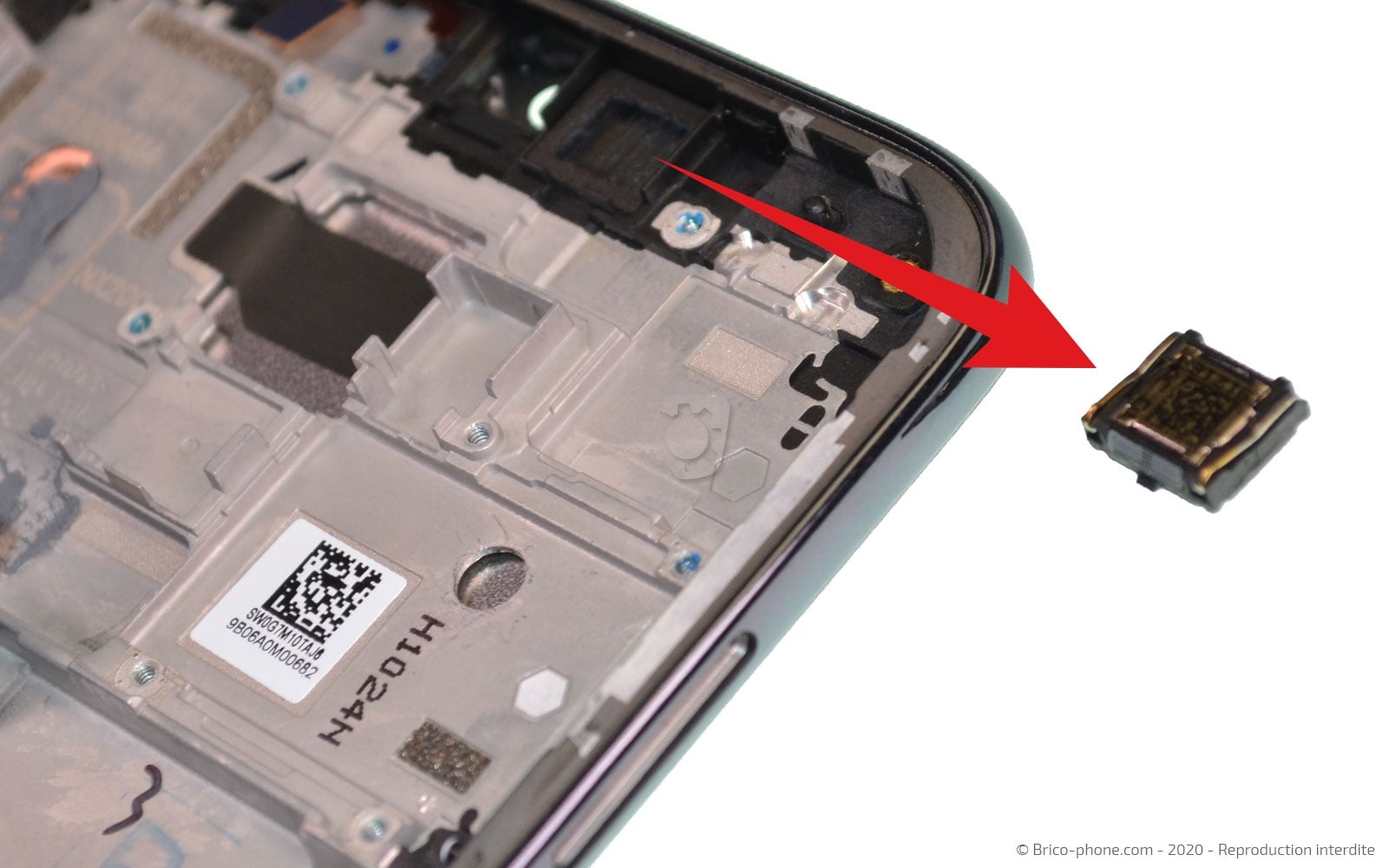

Etape 14 Retirer la carte mère et le HP interne

Soulevez la carte mère à l'aide du spudger afin de la mettre de coté. Ensuite, décollez le haut parleur interne du châssis avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 15

Etape 15 Ôter le capteur du châssis

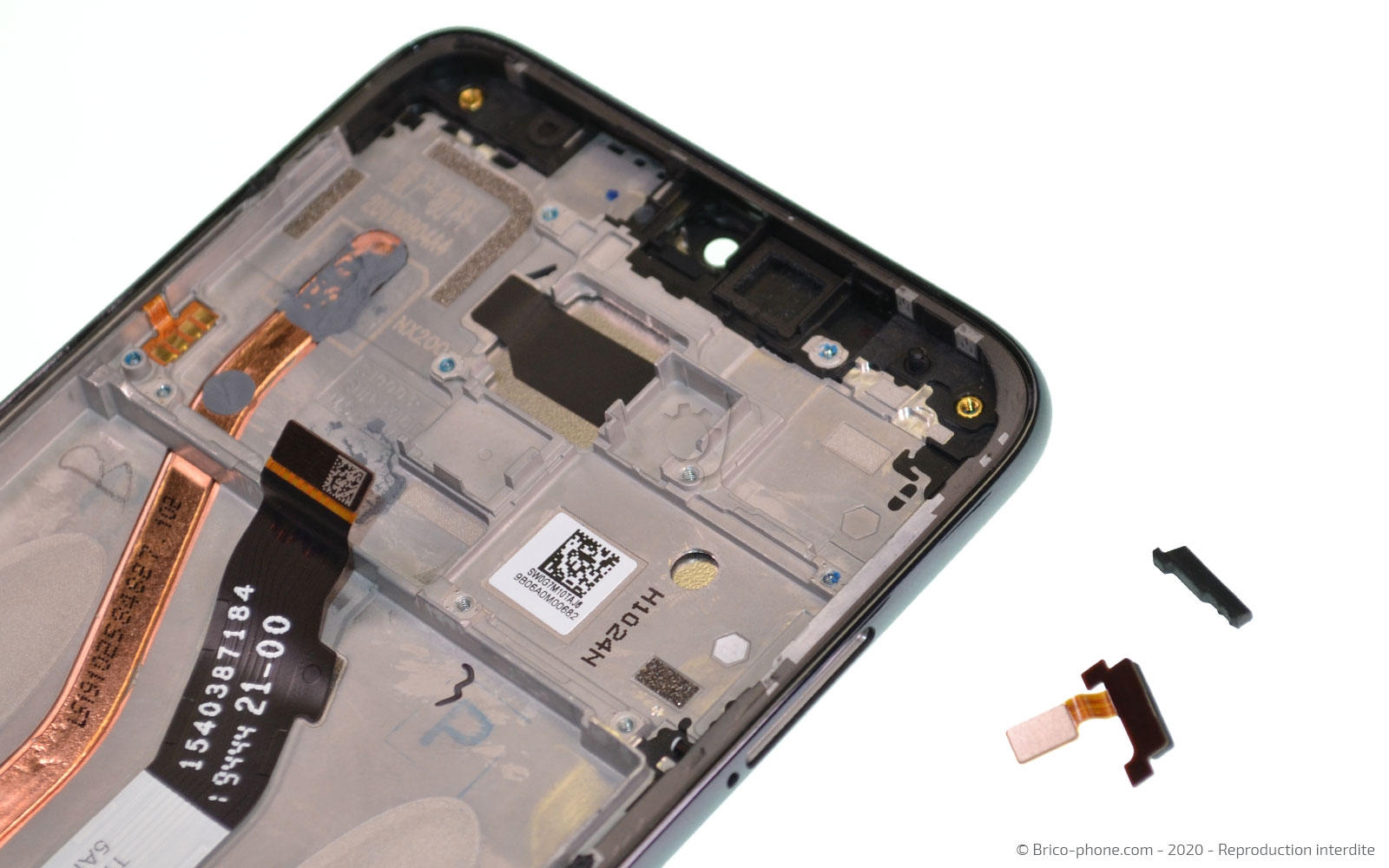

Attrapez avec la pince, le joint noir qui maintient le capteur au châssis.
Puis sortez à son tour le capteur d'ambiance.
Outils
Pince Brucelles
Etape 16

Etape 16 Sortir la caméra avant et une partie des caméras arrières

En vous aidant de la spatule en nylon, retirez l'adhésif cuivré pour accéder aux différentes nappes des caméras.
Déconnectez alors les trois nappes coloriées en violet sur les photos 1 et 2.
Outils
Levier Nylon
Etape 17

Etape 17 Enlever les dernières caméras arrières

Reproduisez la même manipulation pour les deux caméras restantes sur la carte mère.
Outils
Levier Nylon

Vue éclatée

Avec cette photographie, découvrez l'ensemble des composants de votre Xiaomi Redmi Note 8 Pro.

Le démontage est maintenant terminé et pour le remontage, suivez les étapes précédentes dans l'ordre inverse.
