Changement d'écran (vitre + LCD) sur Honor 20 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Honor 20 Pro
Réparation
Note de réparabilité 12/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre avant de votre Honor 20 Pro est fissurée, rayée...

L'affichage de votre smartphone présente des traits, tâches...

Votre téléphone ne s'allume plus mais il est reconnu par votre ordinateur.

Il est temps de redonner un jeunesse à votre honor 20 Pro en lui changeant son écran abîmé ? En suivant ce tutoriel photos détaillé étape par étape, vous êtes certain de réussir cette réparation sans grande difficulté, depuis chez vous et pour un prix abordable.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Pour débuter votre réparation, nous vous conseillons de vérifier le numéro de modèle se trouvant au dos de votre appareil.
Si vous possédez un Honor 20 Pro, la référence inscrite doit être YAL-L41.
Etape 1

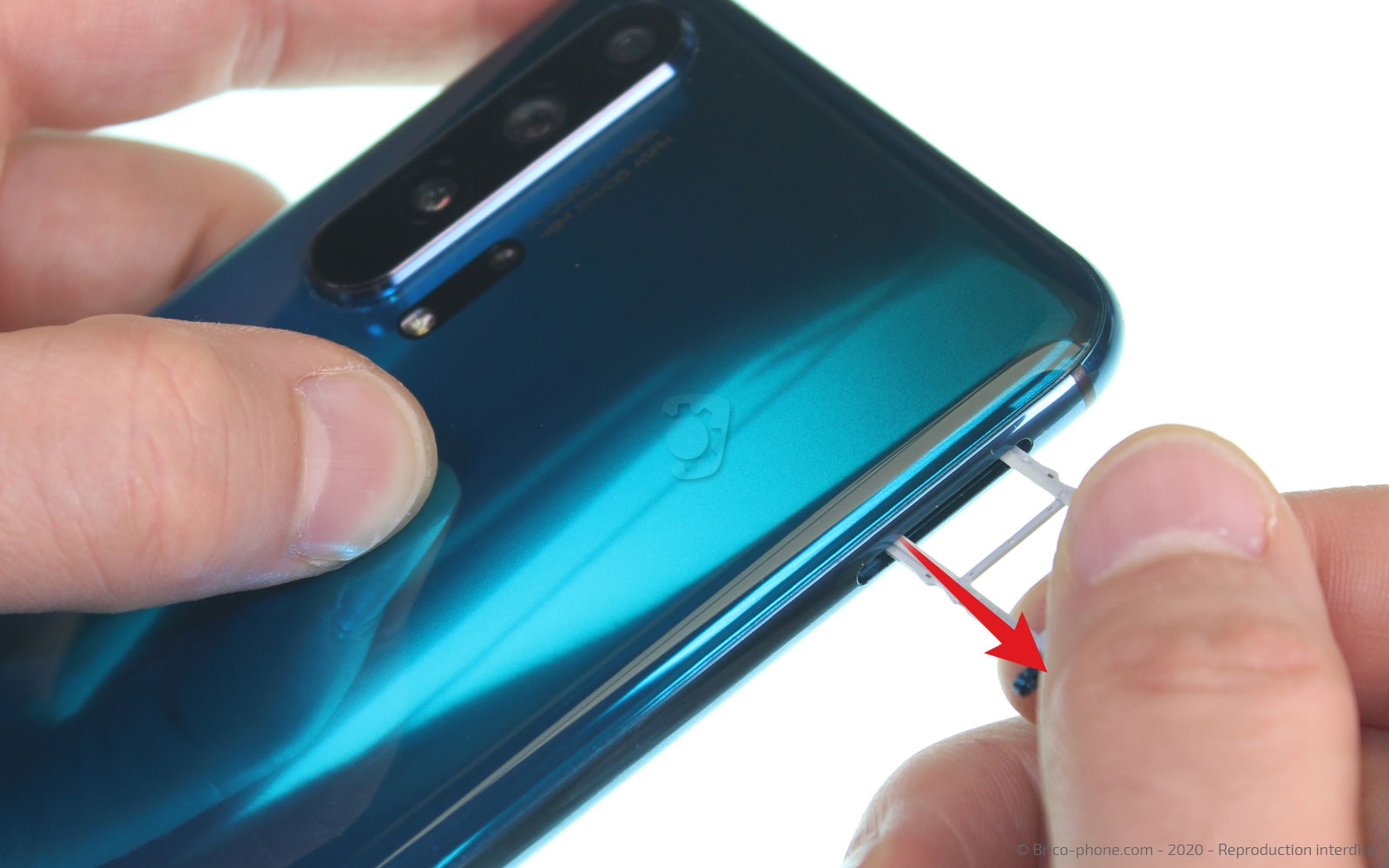

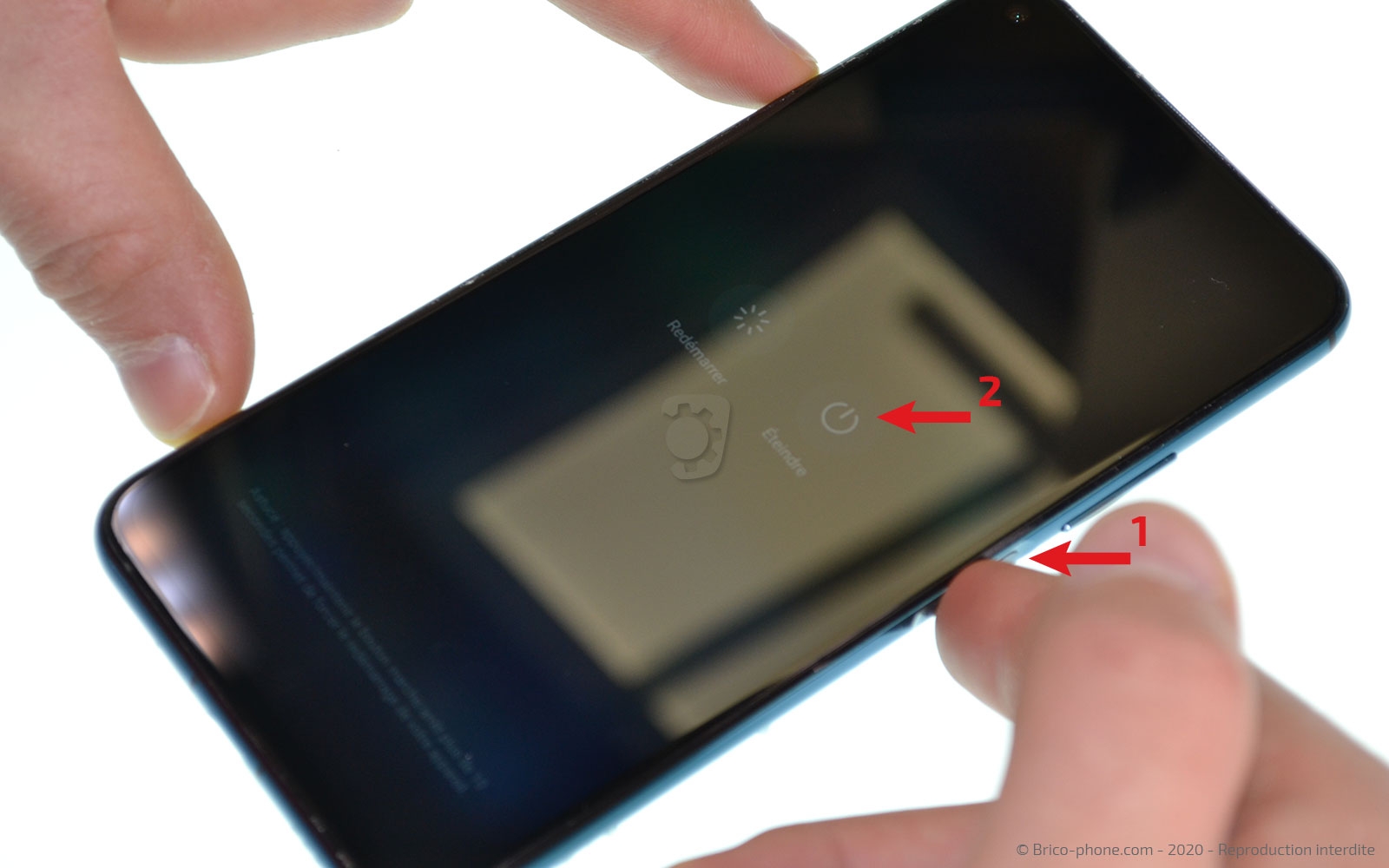

Etape 1 Mettre hors tension le smartphone

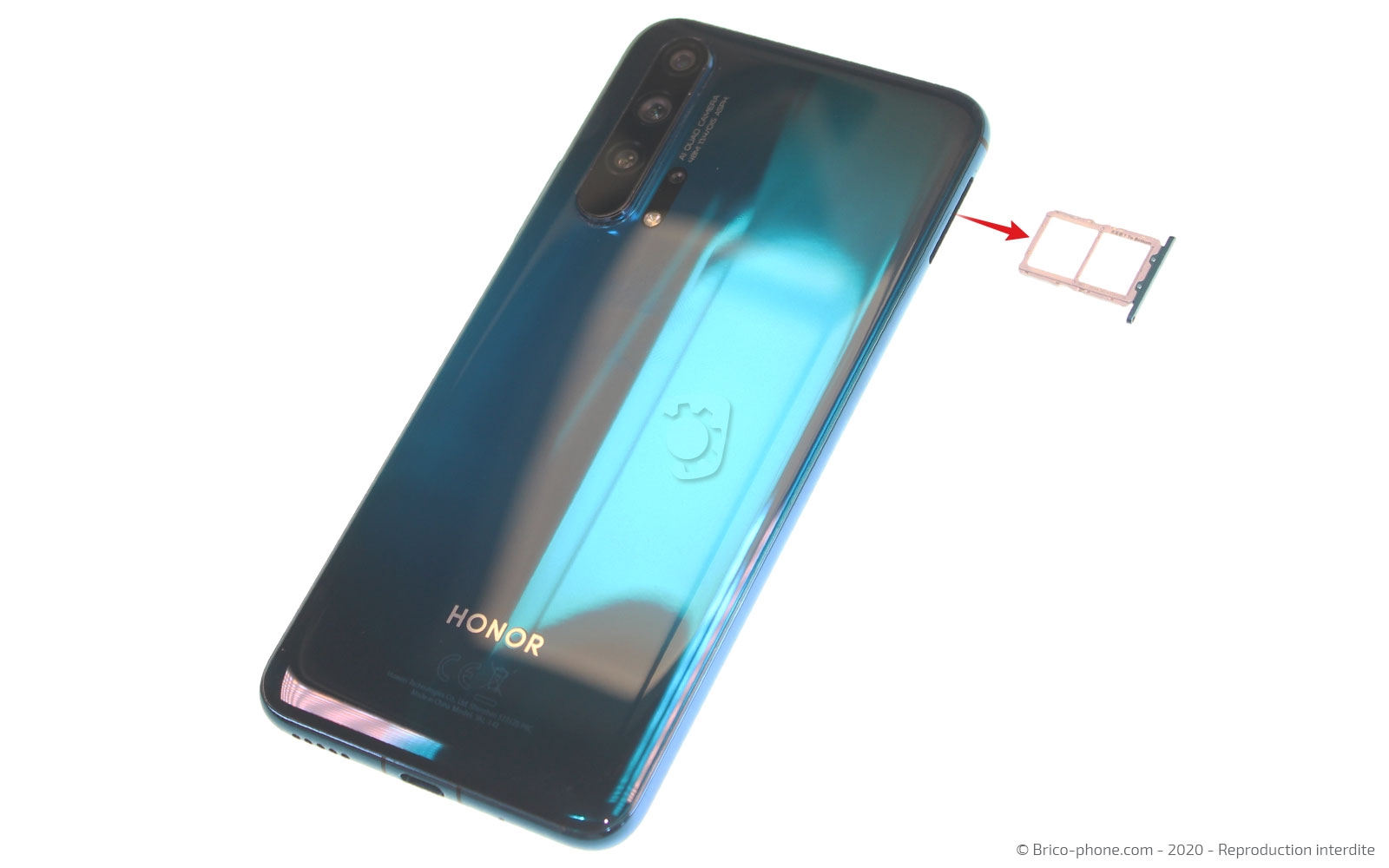

Mettez hors tension votre Honor avant de retirer le tiroir sim avec l'outil d'extraction.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

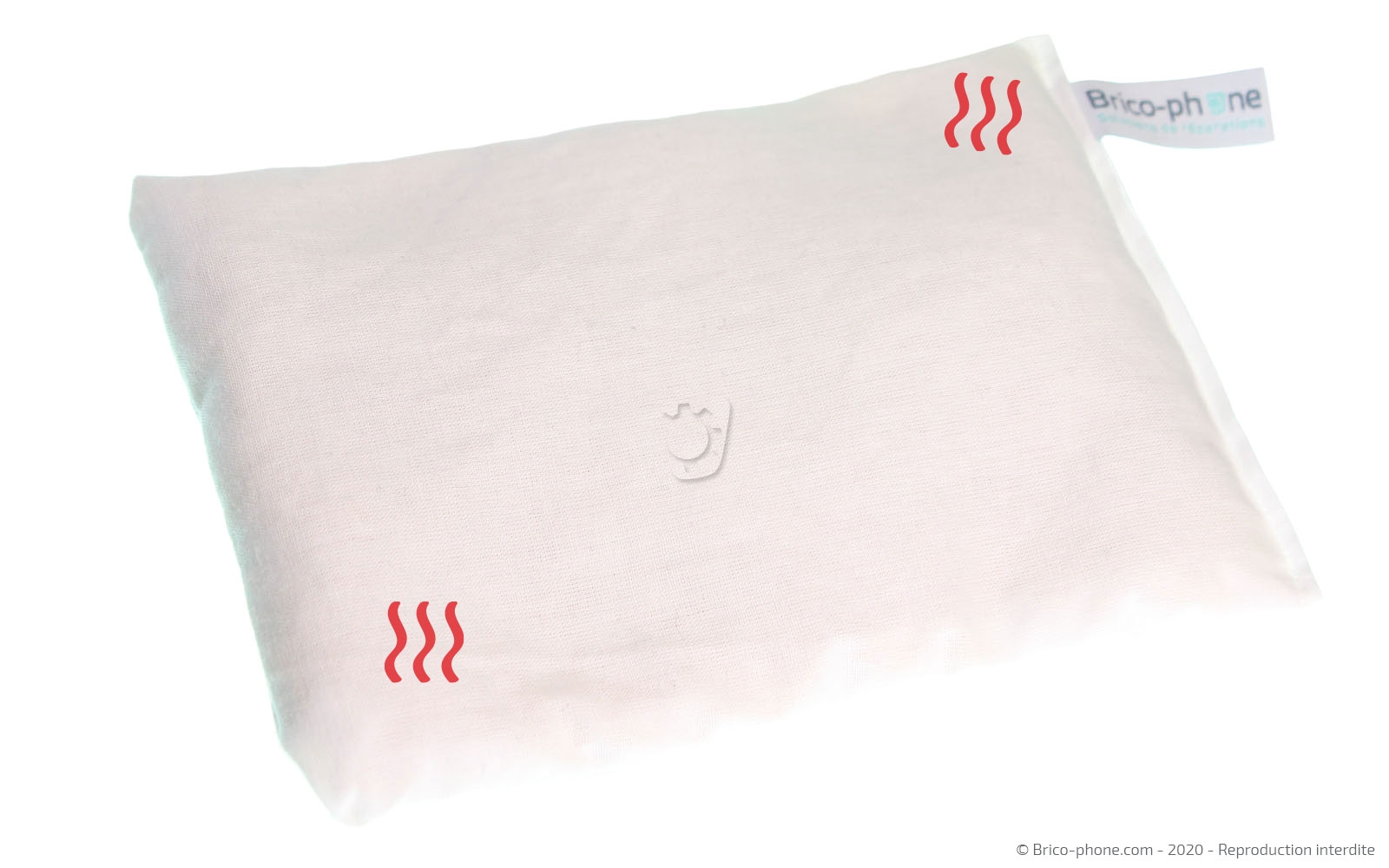

Placez le coussin chauffant sur la vitre arrière environ 30 secondes après l'avoir passé au micro-onde 2 minutes.
Si vous ne possédez pas de coussin chauffant, utilisez un décapeur thermique ou votre sèche-cheveux pour chauffer le contour de la vitre arrière et ramollir le sticker.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Accéder à l'intérieur du smartphone

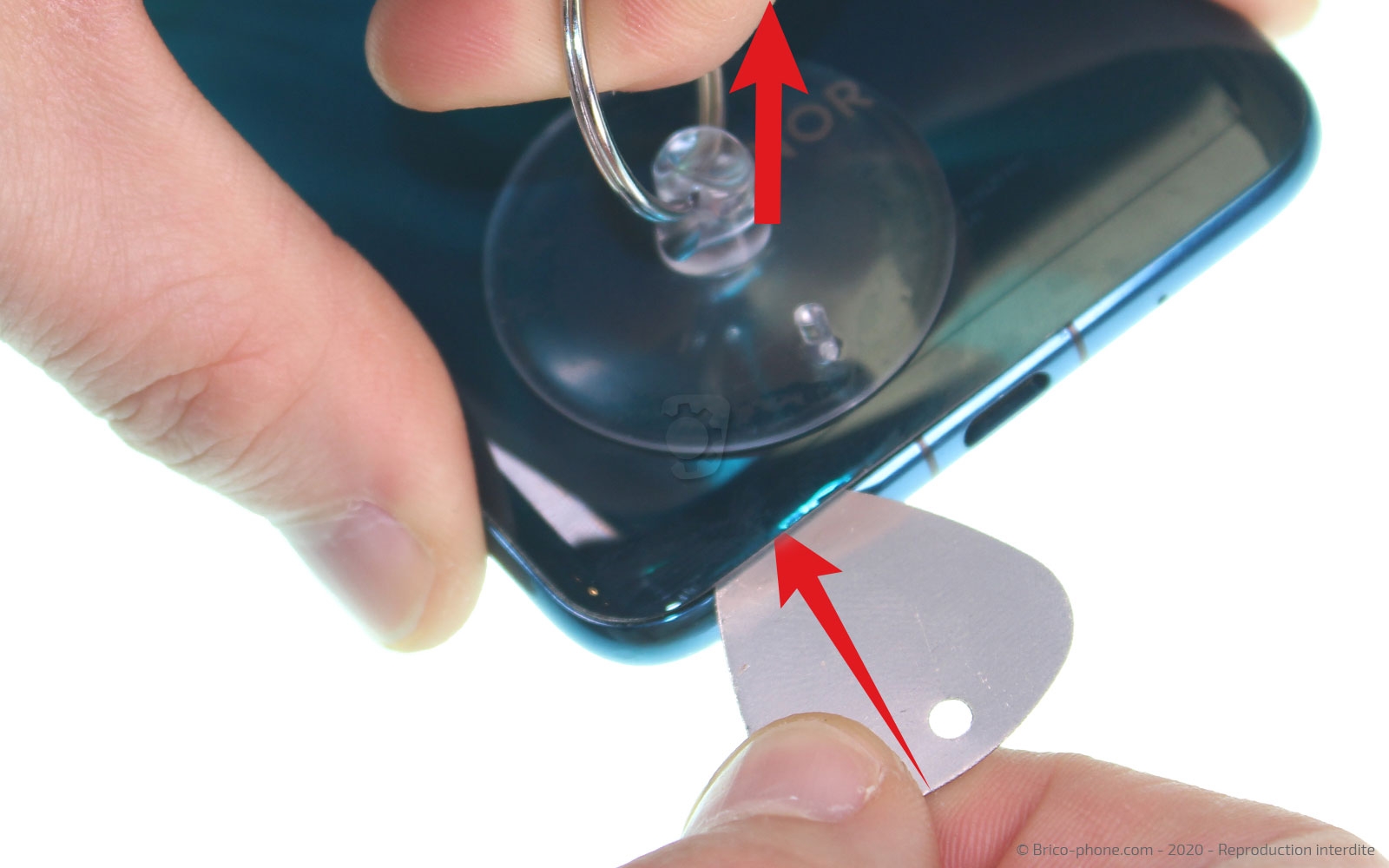

Placez la ventouse sur la vitre arrière afin de pouvoir soulever légèrement cette dernière pour glisser le médiator troué entre la coque et le châssis.

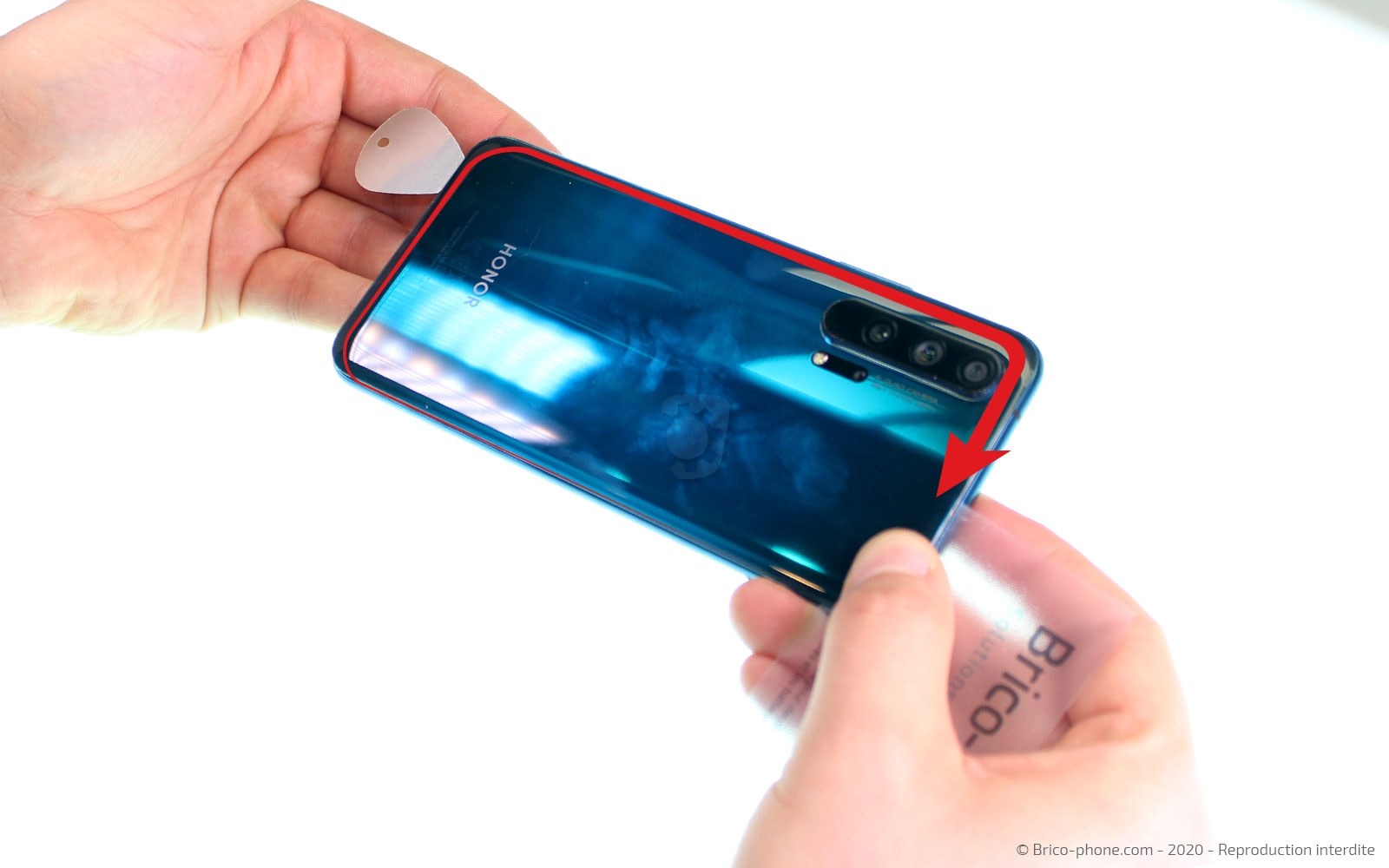

Ensuite, insérez la carte fine transparente pour pouvoir faire le tour du smartphone par la suite.

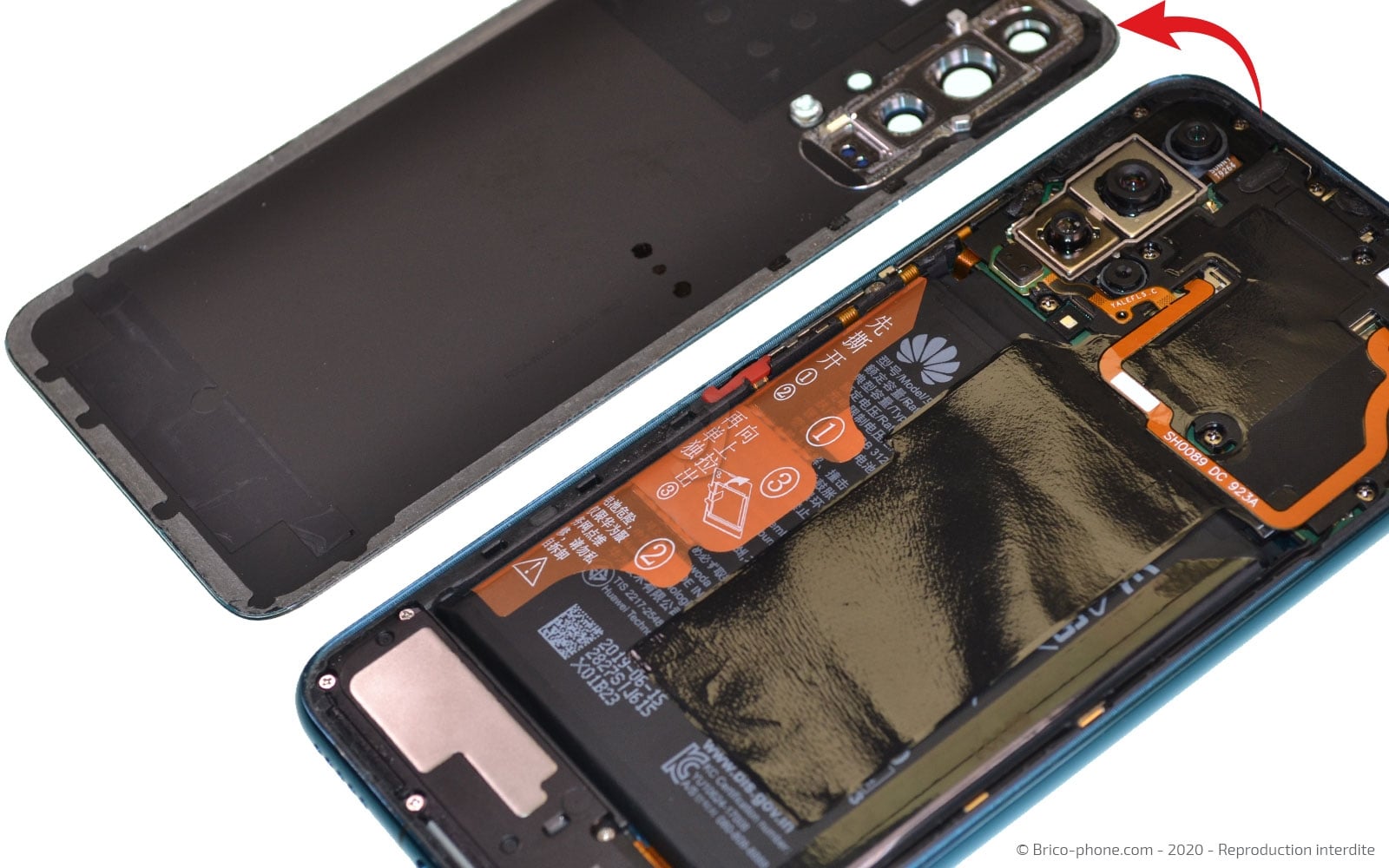

Basculez la vitre arrière sur la droite pour accéder aux composants.
Outils
Carte PVC
Médiator
Ventouse
Pièces
Vitre arrière Phantom Blue pour Honor 20 Pro 46.90€
Etape 4

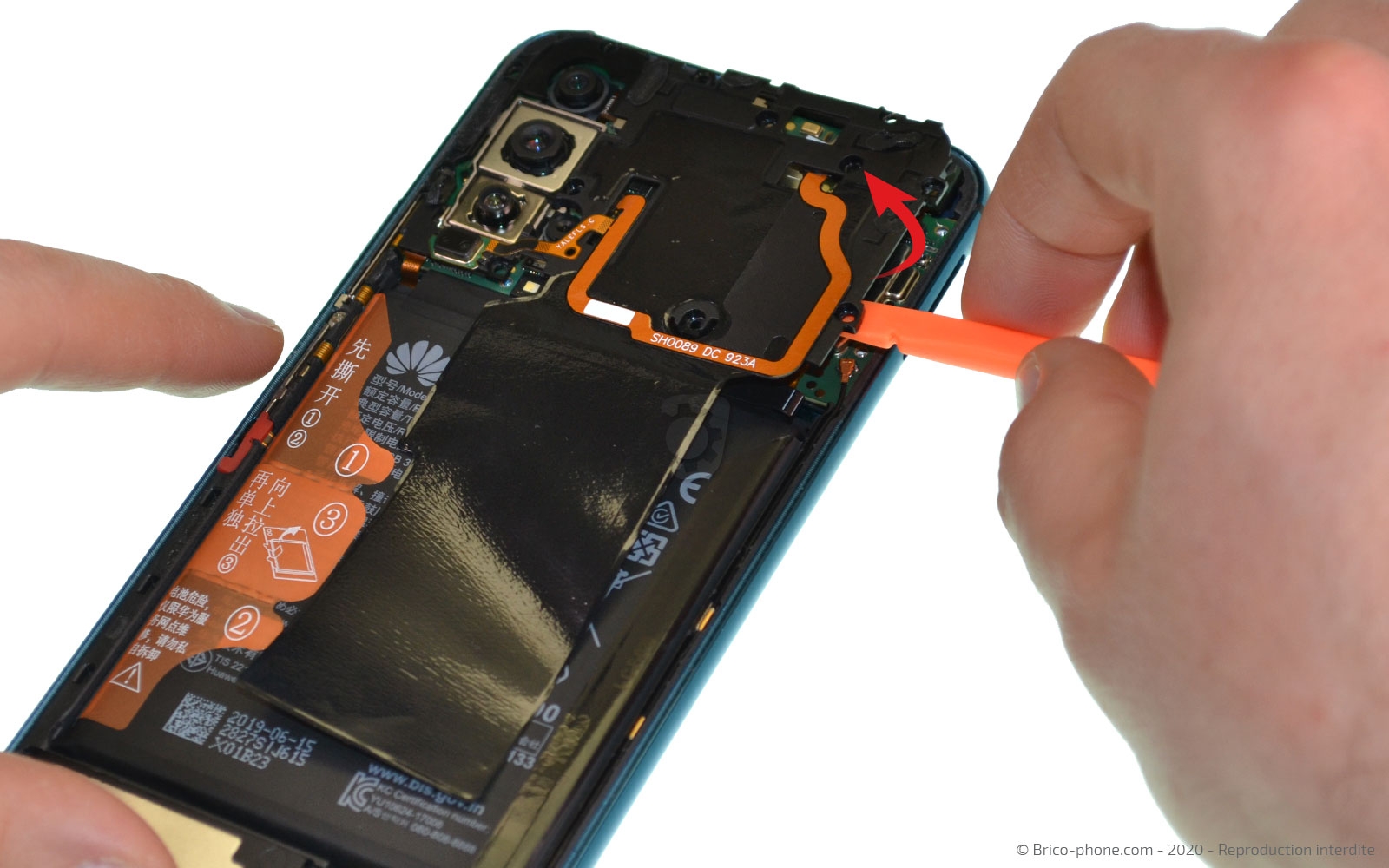

Etape 4 Ôter la plaquette intermédiaire

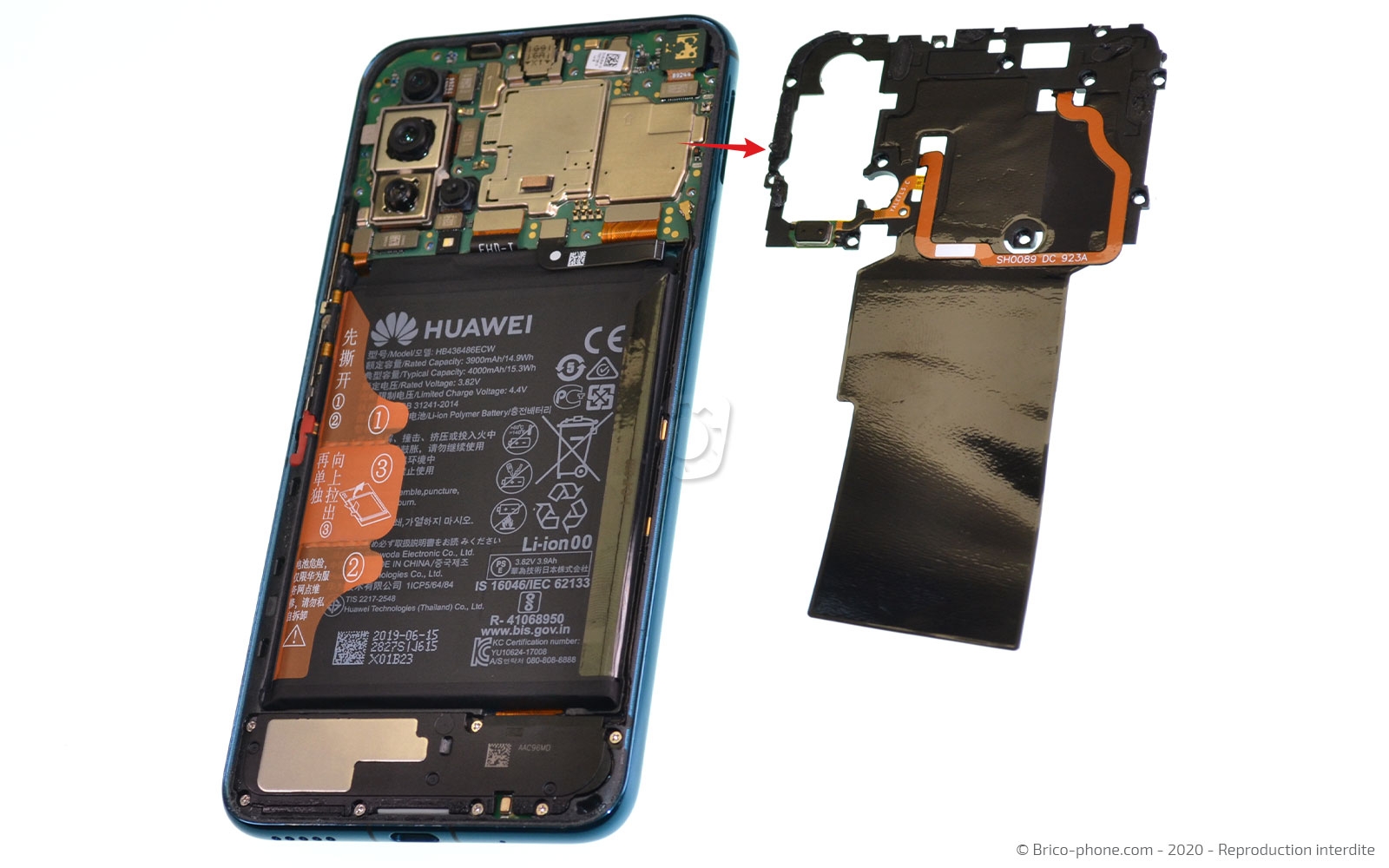

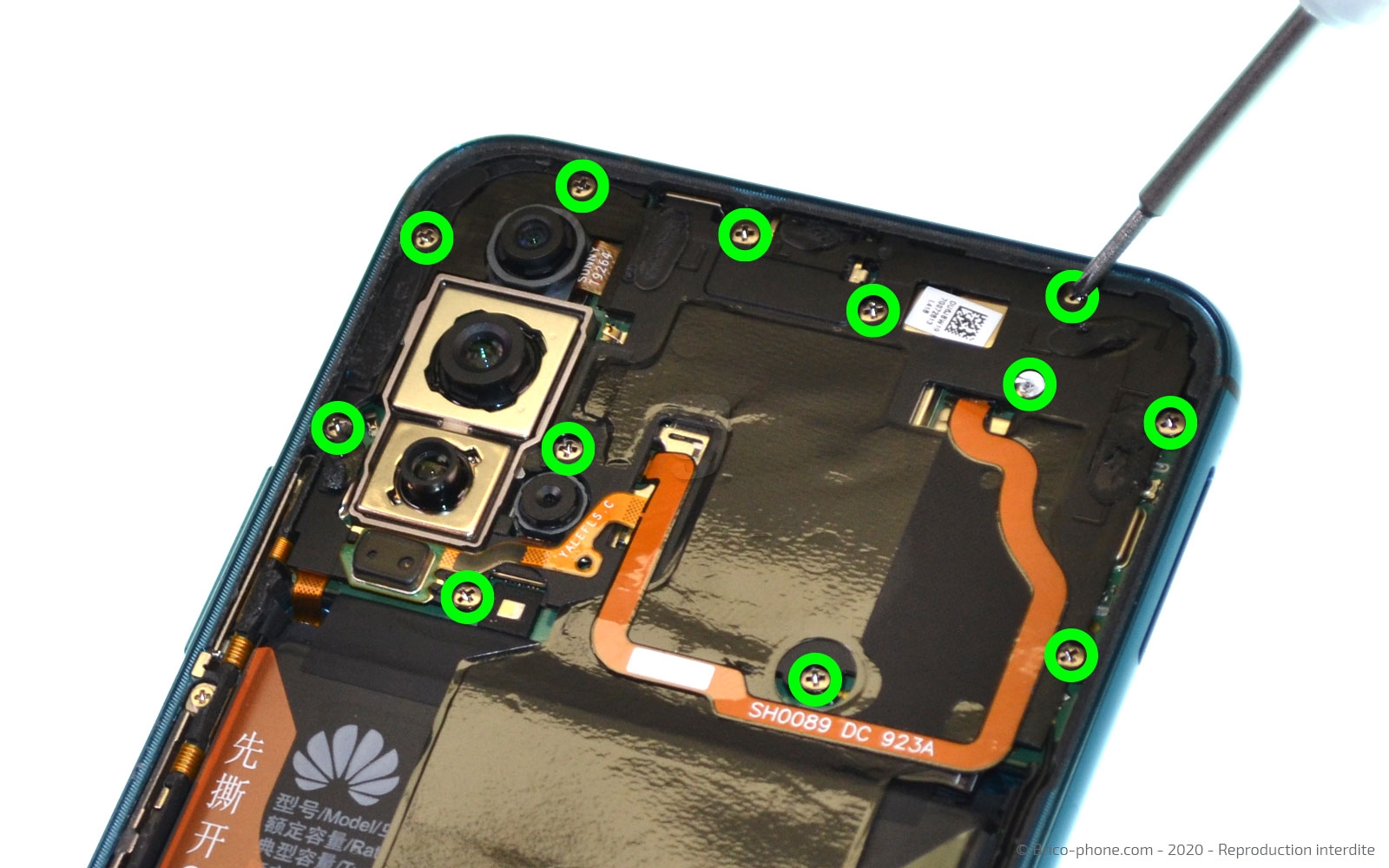

Dévissez les 12 vis cruciformes de la partie supérieure du smartphone afin de pouvoir avec la spatule, soulevez la plaquette et l'extraire du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie

Déconnectez ensuite la batterie.
Outils
Levier Nylon
Etape 6

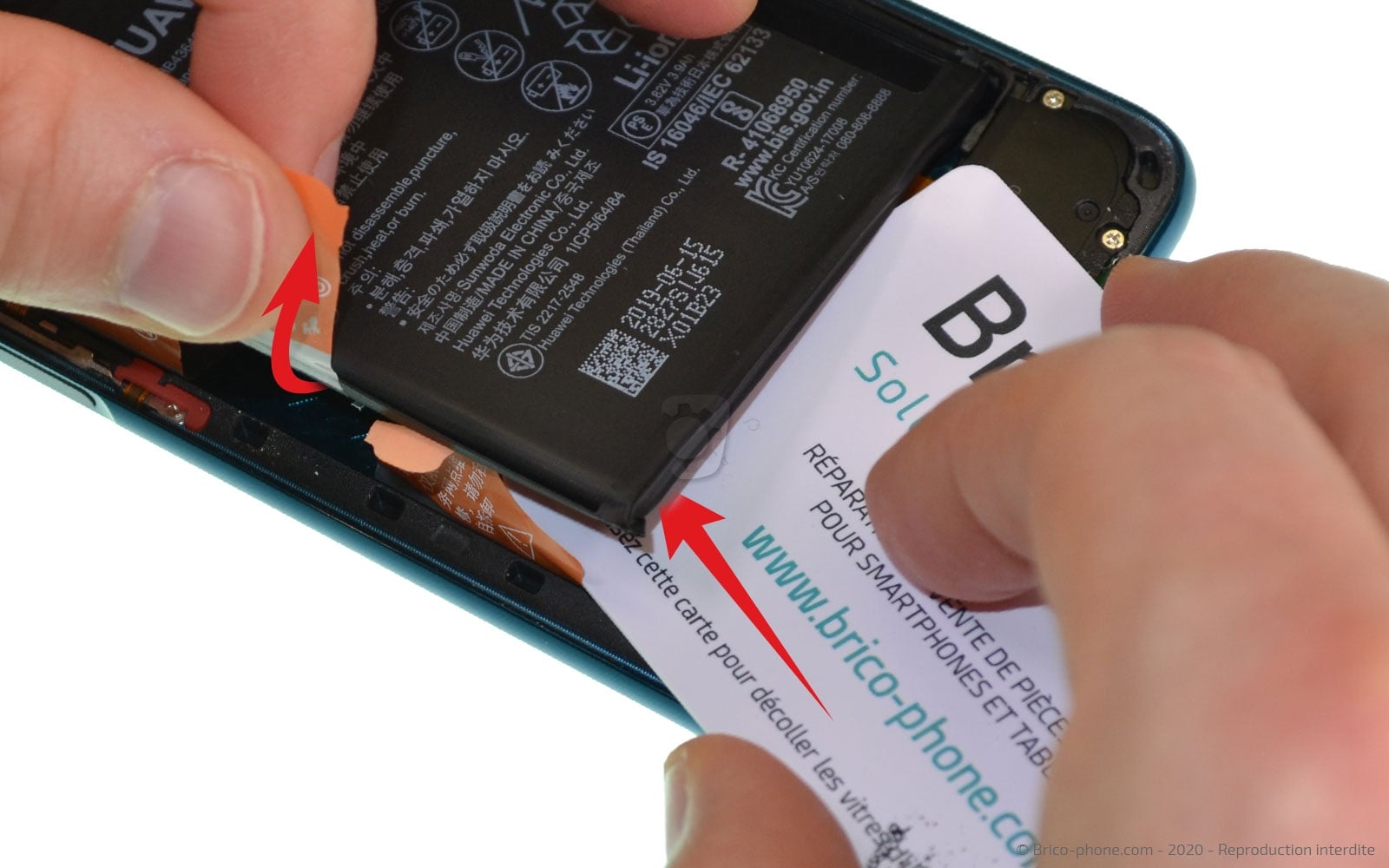

Etape 6 Décoller la batterie

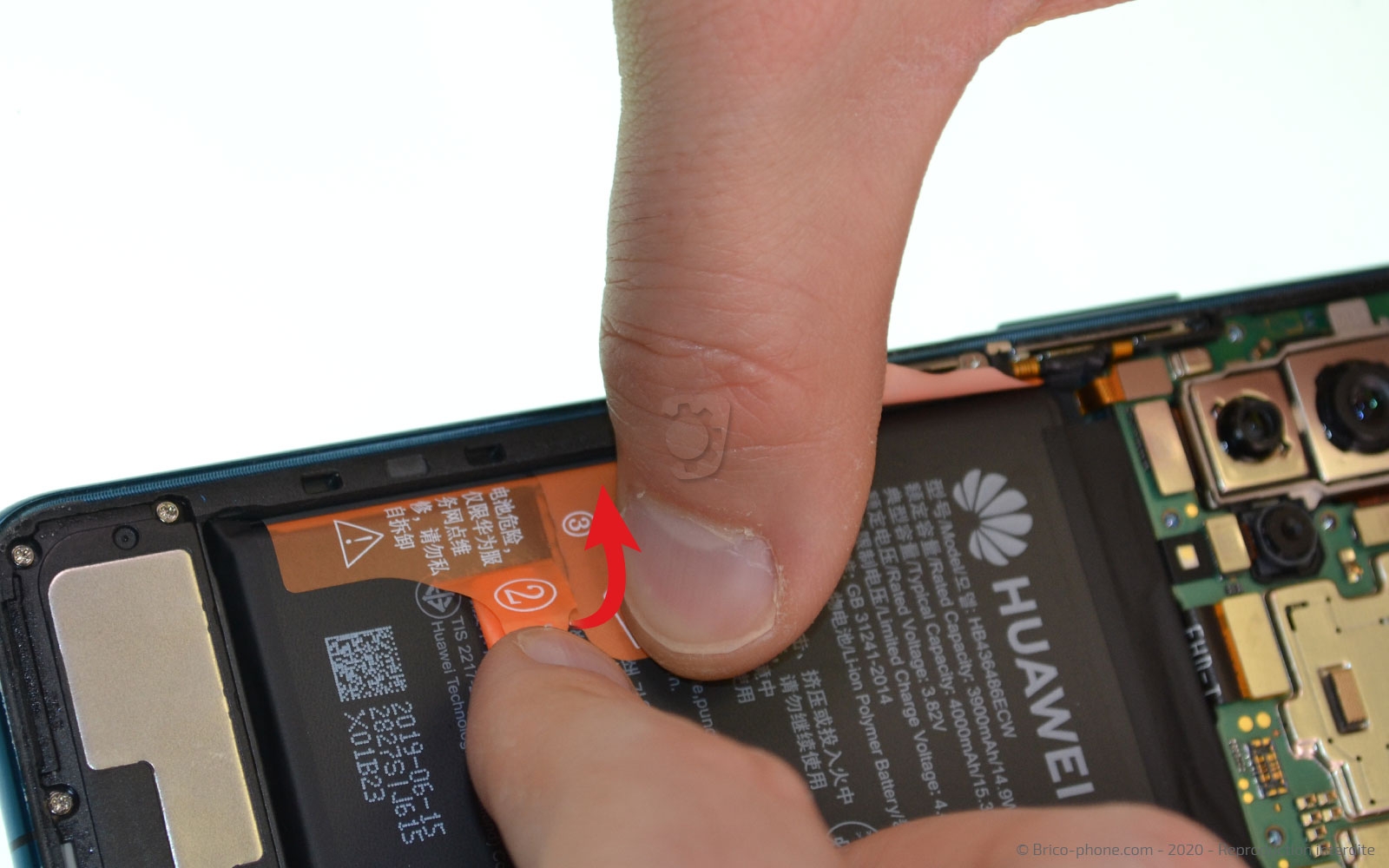

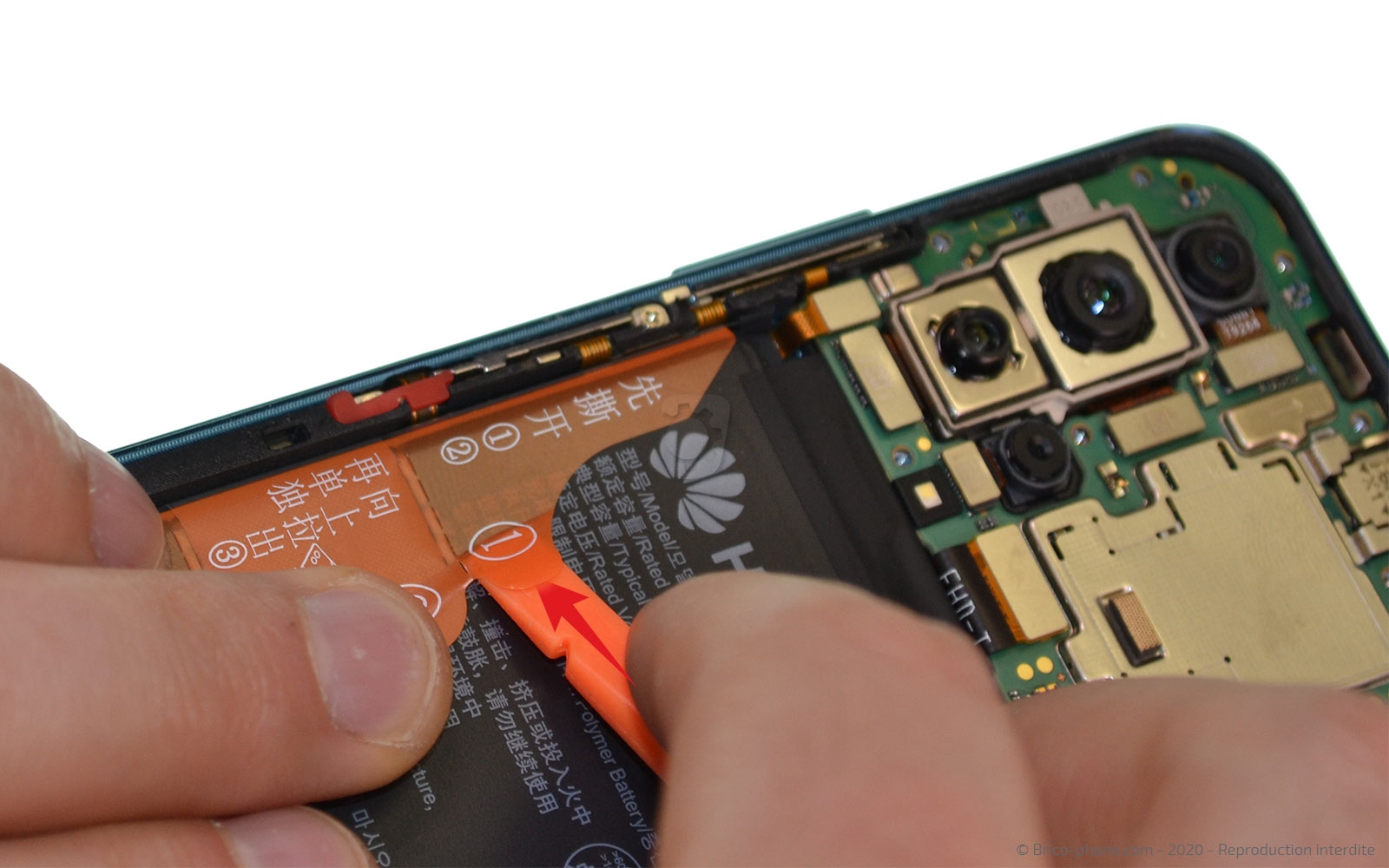

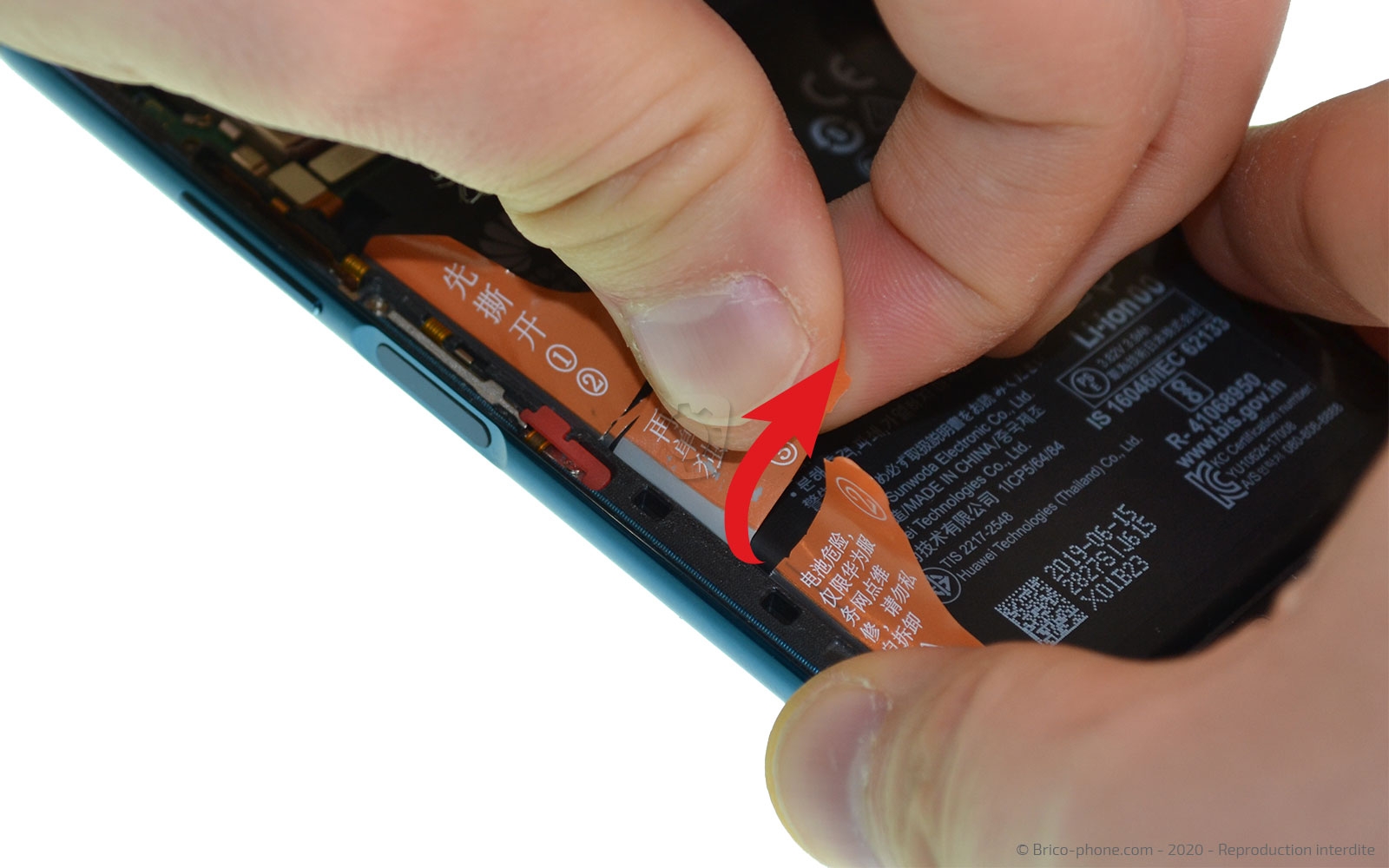

La nappe de l'écran se trouve sous la batterie, c'est pourquoi nous allons la retirer. Pour cela, décrochez les languettes numérotées 1 et 2 de la languette n°3 afin de pouvoir tirer cette dernière et décoller la batterie.
Si vous rencontrez de la résistance, n'hésitez pas à glisser la carte en PVC sous la batterie pour faire levier.
Outils
Carte PVC
Levier Nylon
Etape 7

Etape 7 Retirer la batterie

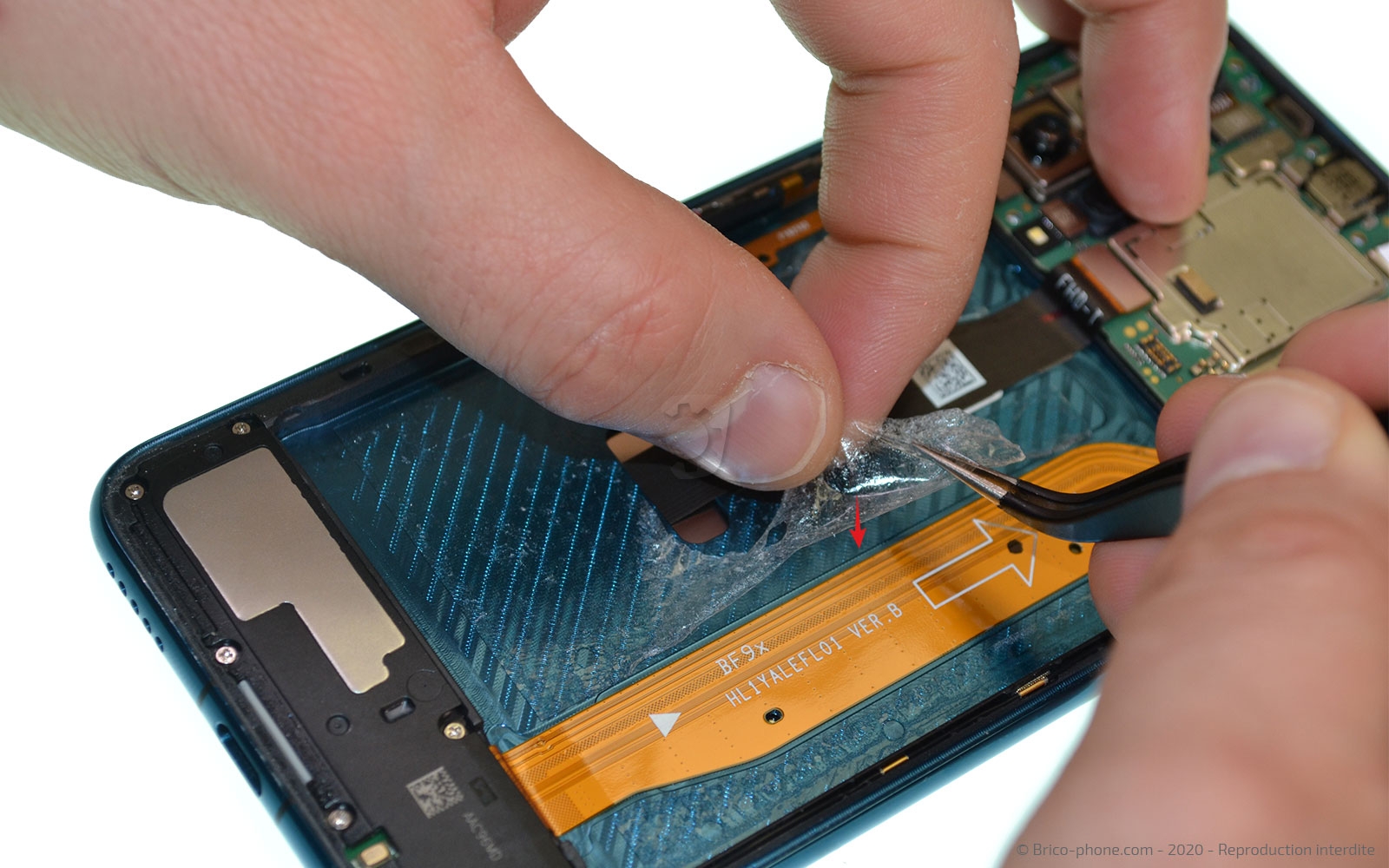

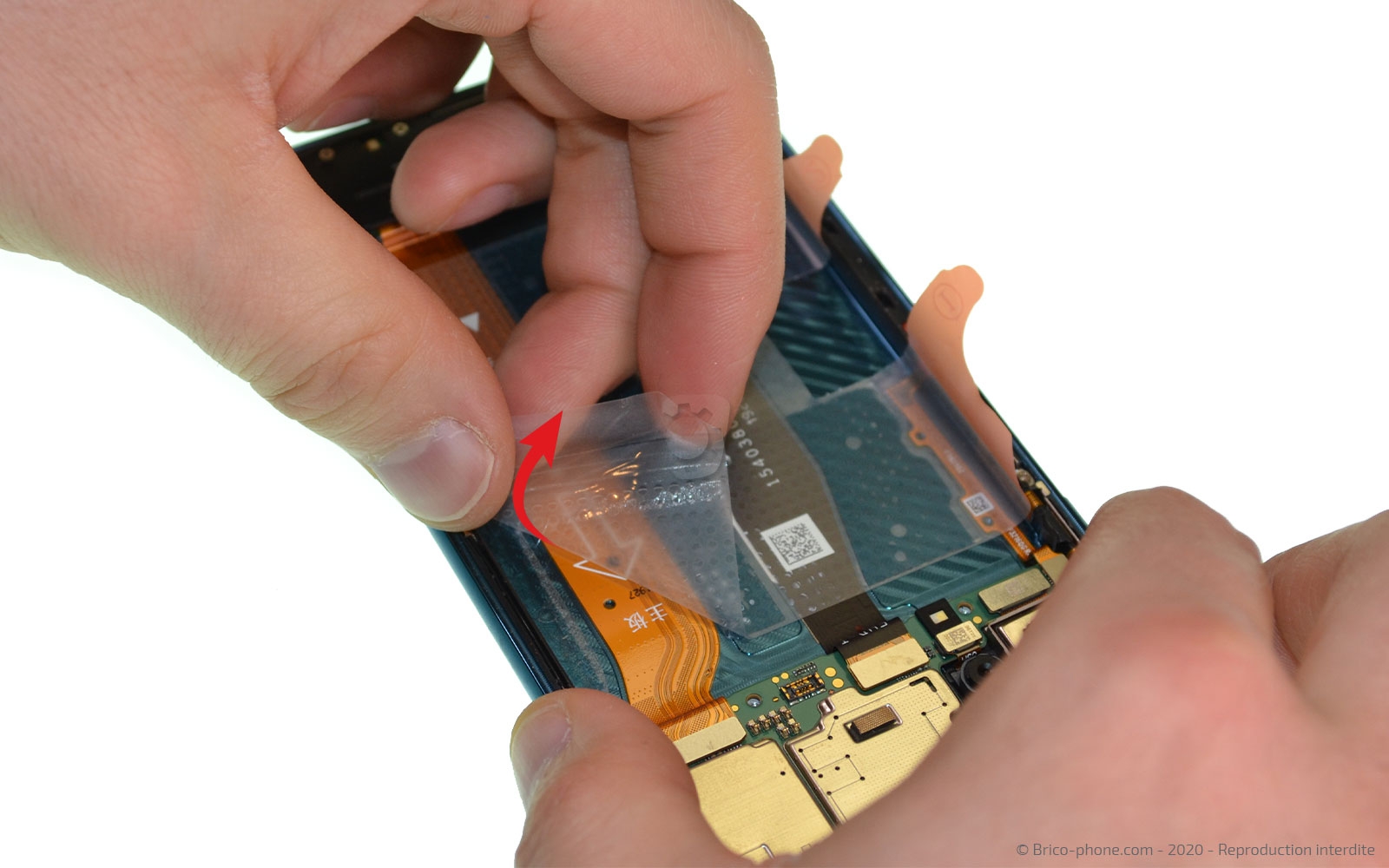

Sortez la batterie du châssis ainsi que son support adhésif transparent en faisant attention de ne pas l'abimer car il faudra le replacer lors du remontage de votre Honor 20 Pro.
Outils
Pince Brucelles
Etape 8

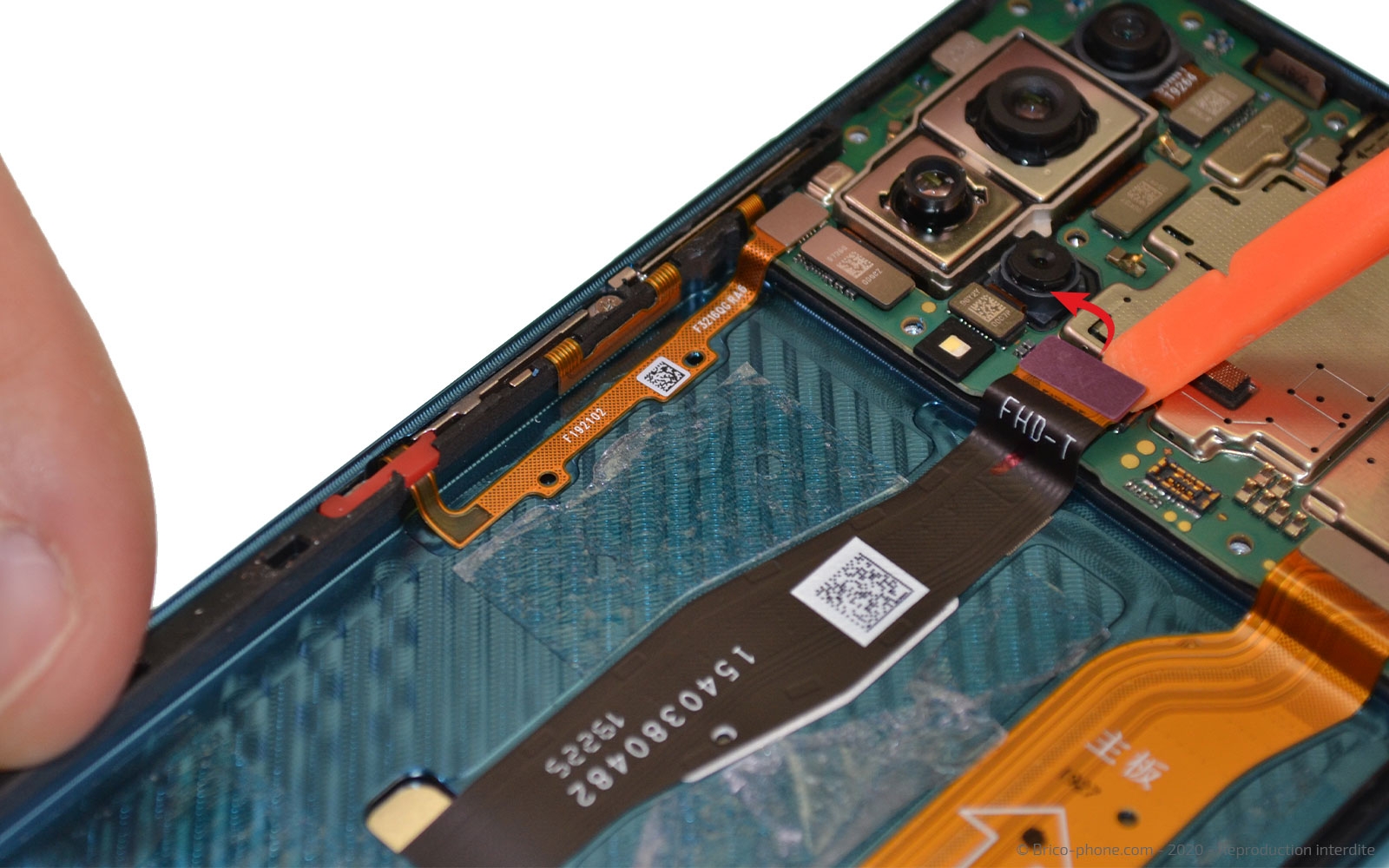

Etape 8 Libérer la nappe de l'écran

A l'aide du spudger, déconnectez la nappe de l'écran et profitez en pour la décoller du châssis.
Outils
Levier Nylon
Etape 9

Etape 9 Chauffer la vitre avant

Comme pour la vitre arrière, il va falloir chauffer l'écran pour ramollir le sticker se trouvant dessous, à l'aide d'un décapeur thermique, d'un coussin chauffant ou encore de votre sèche-cheveux.

Si votre vitre avant est aussi abimée que la nôtre, n'hésitez pas à placer le film transparent de votre kit d'outils pour vous permettre de coller la ventouse lors de la prochaine étape et également d'éviter de recevoir des morceaux de verre pendant les manipulations.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 10

Etape 10 Décoller l'écran

Glissez le médiator sous l'écran en faisant attention à ne pas abimer le joint en plastique noir (photo 2).
Ensuite, remplacez le médiator métallique par sa version plastique en essayant de le passer sous la plaquette LCD pour faciliter le retrait de l'écran.
Faites le tour du téléphone avec l'ustensile pour pouvoir retire la vitre avant du châssis.
Outils
Médiator
Ventouse
Etape 11

Etape 11 Sortir la vitre avant

Retirez l'écran du châssis en faisant attention lors du passage de la nappe dans le trou prévu à cet effet dans le châssis.
Nettoyez le rebord du châssis des restes de verres et de colle, avec la spatule en nylon.
Outils
Levier Nylon
Etape 12

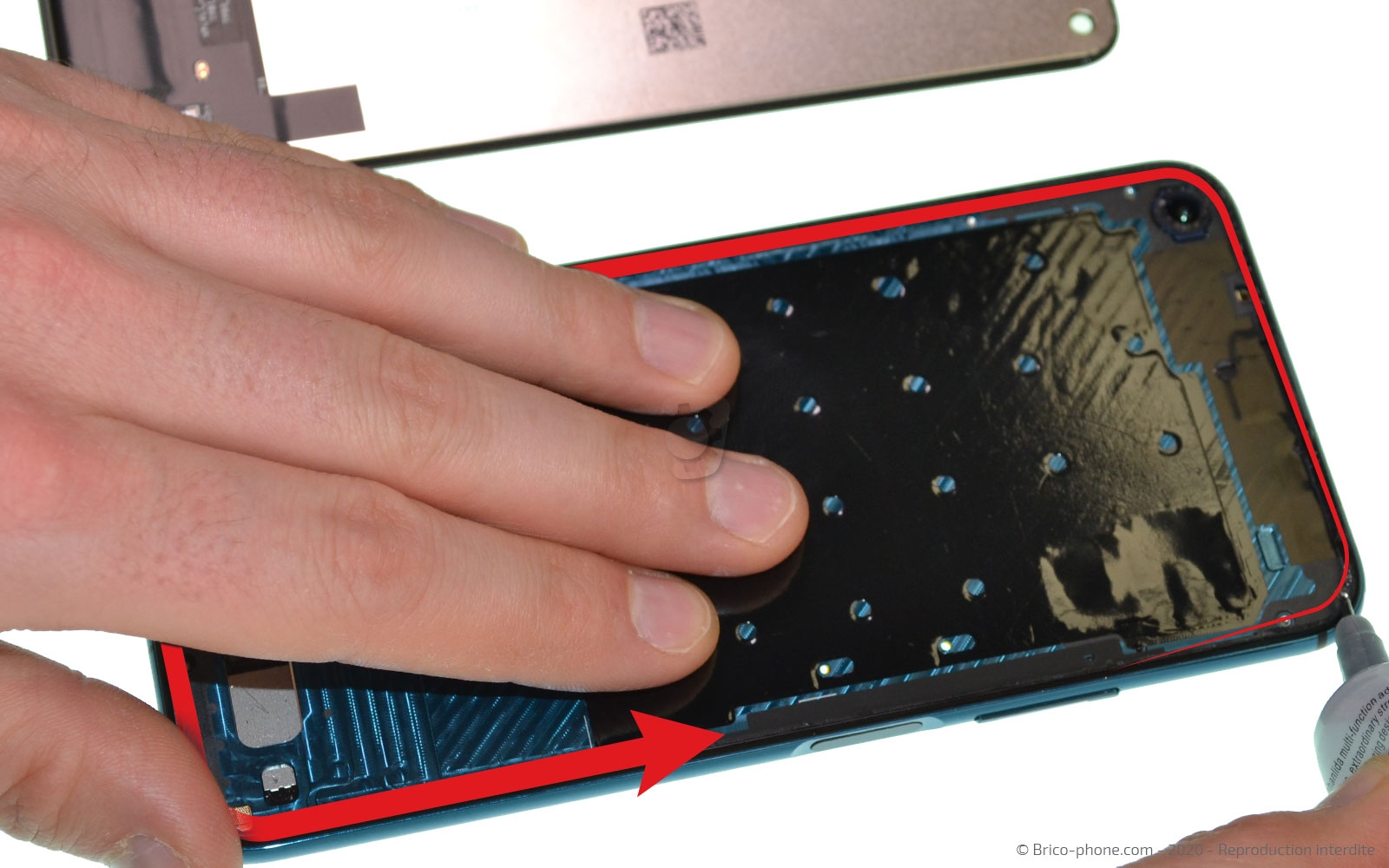

Etape 12 Coller le nouvel écran

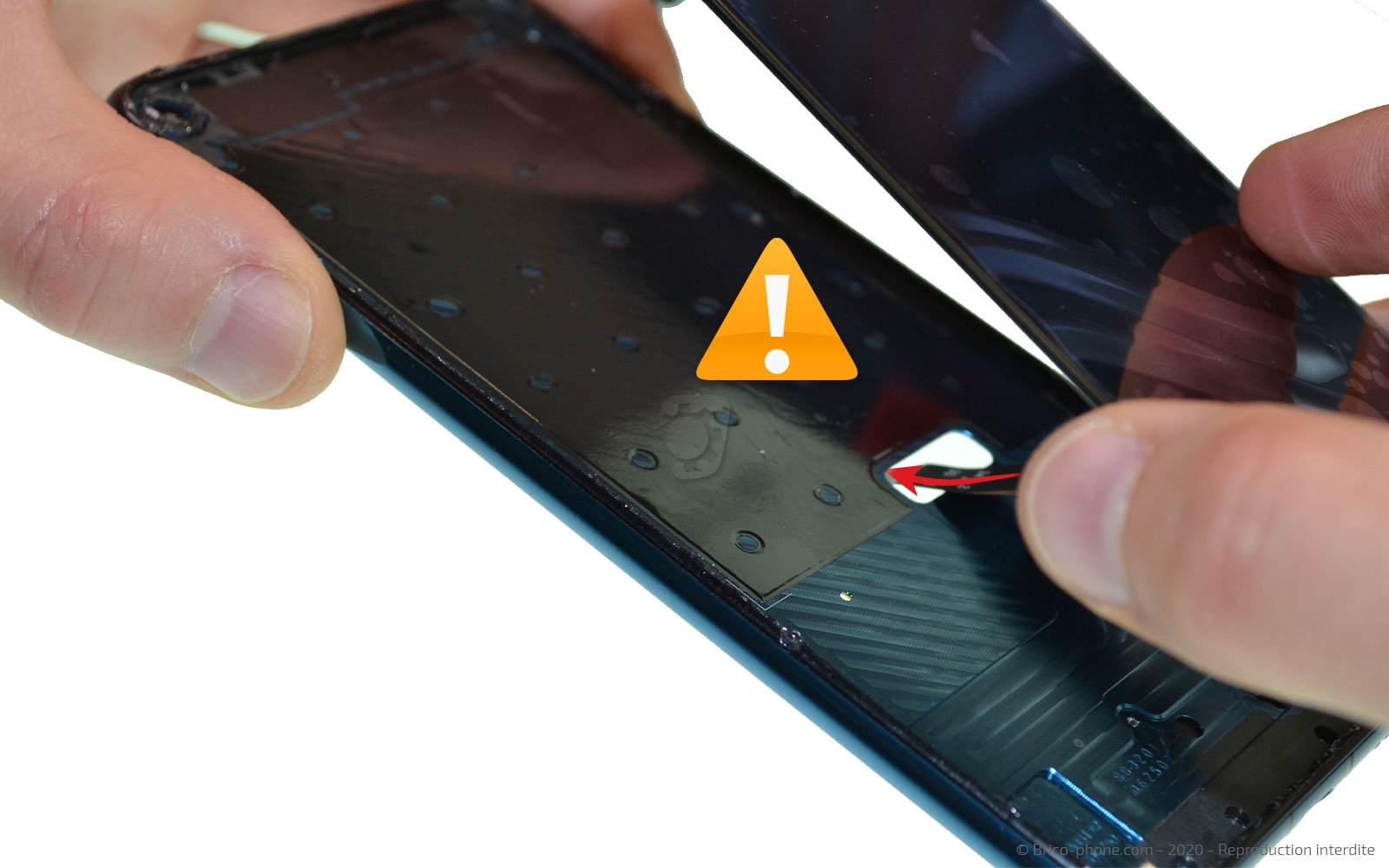

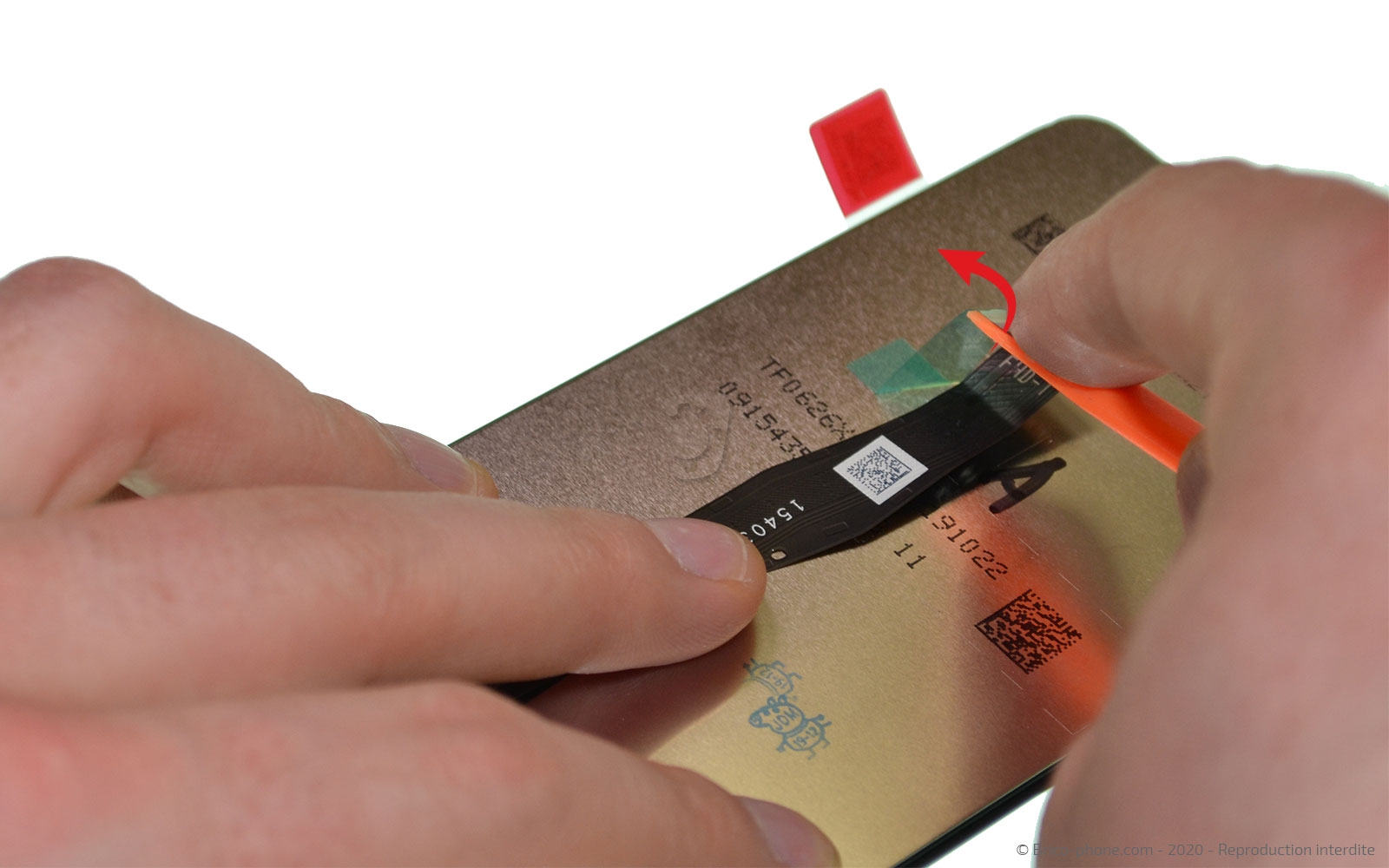

Munissez-vous du spudger pour retirer les stickers du nouvel écran puis étalez la colle B-7000 sur tout le rebord du châssis.
Repositionnez le nouvel écran et laissez le poser à l'aide de pinces ou livres environ 30 minutes.
Outils
Colle
Levier Nylon
Pince Brucelles
Pièces
Pince à ressort 6.90€
Colle professionnelle B7000 en tube de 3ml 3.90€

Conseils pour le remontage

Vous pouvez remonter votre smartphone en suivant les étapes précédentes dans le sens inverse.

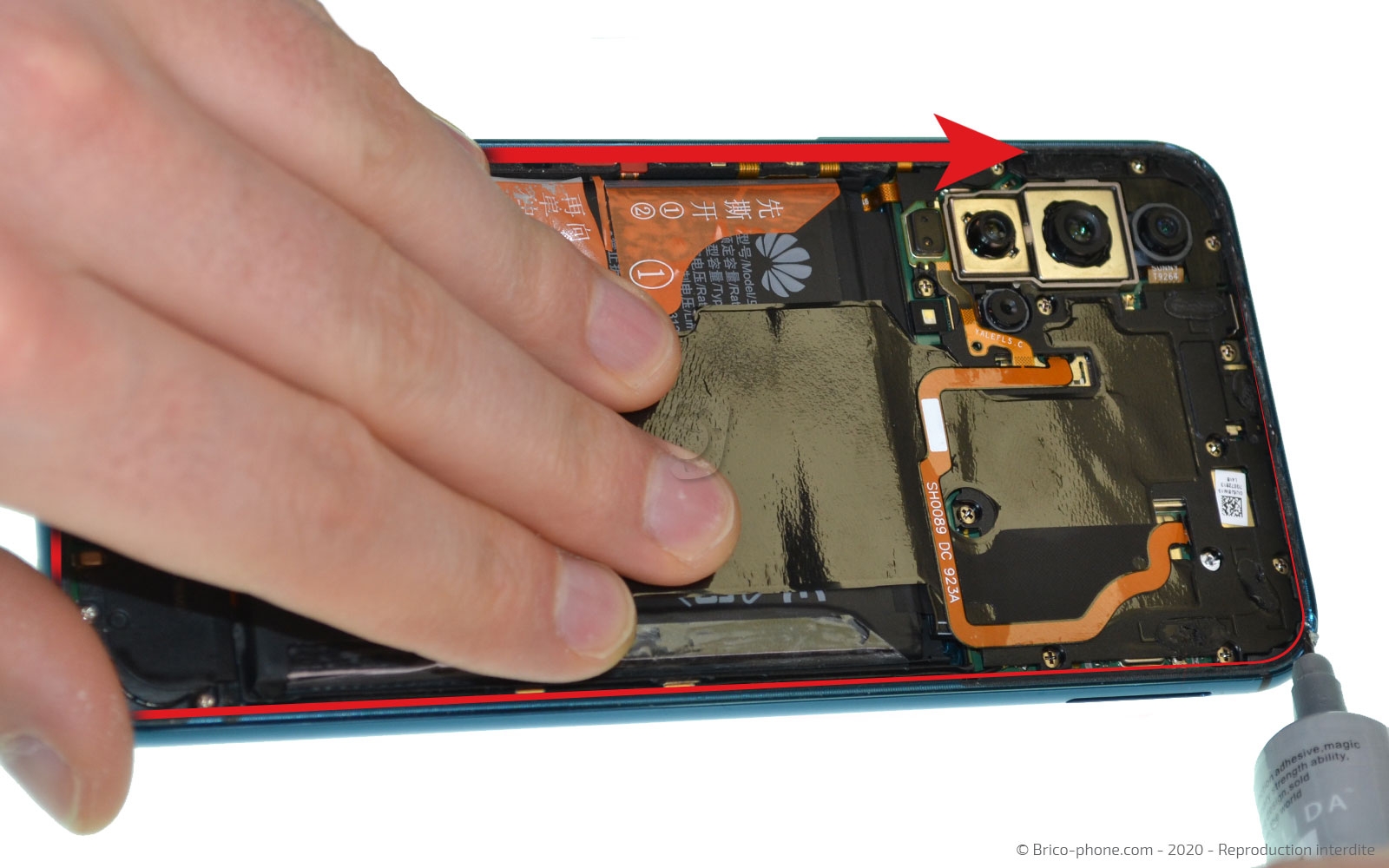

Avant la fermeture, pensez à nettoyer le châssis ainsi que la vitre arrière afin de pouvoir étaler la colle B-7000.

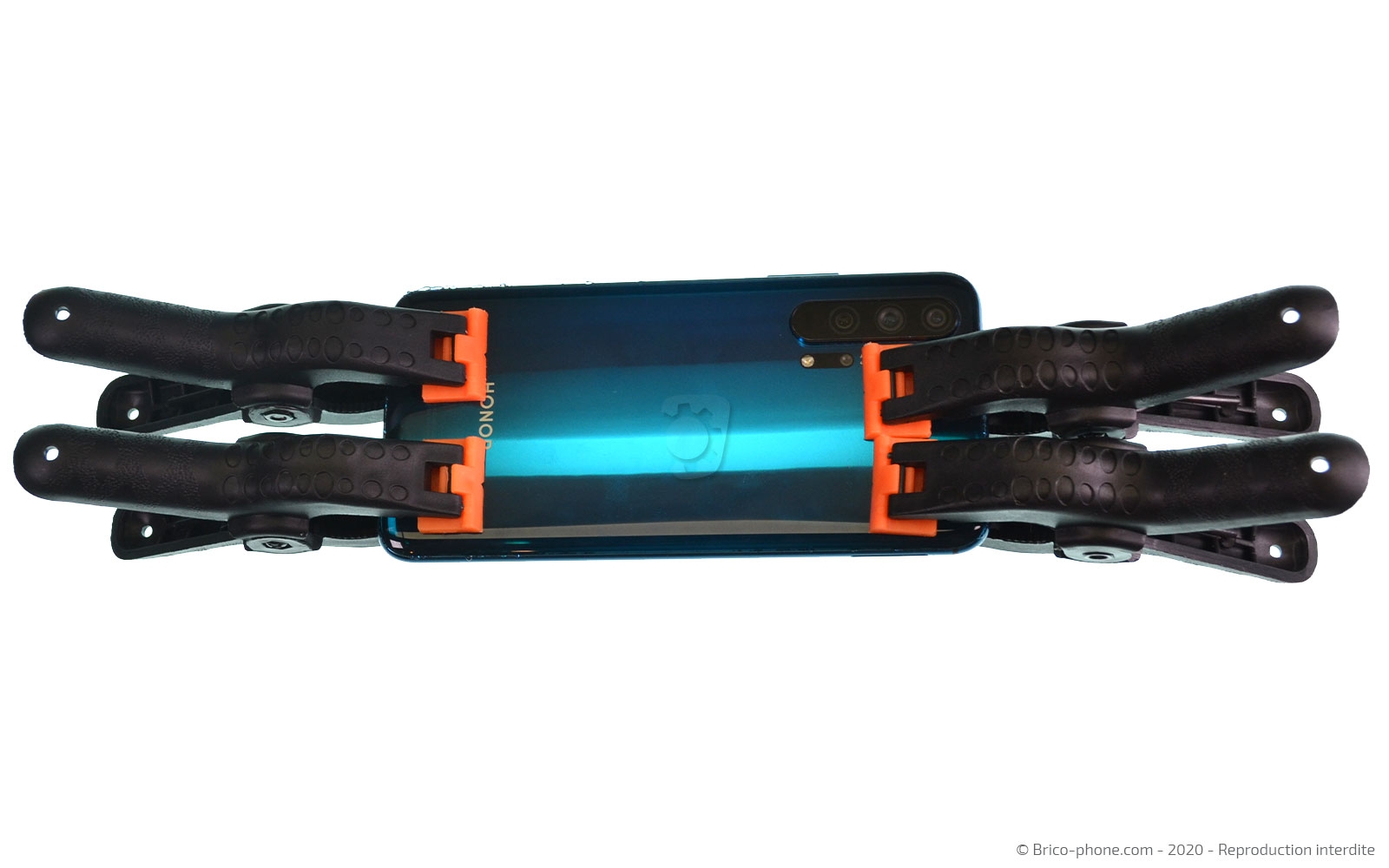

Enfin laissez reposer votre téléphone sous un livre ou à l'aide de pinces, environ 45 minutes.
