Huawei Honor Honor 20 Pro

Changement du connecteur de charge sur Honor 20 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Honor 20 Pro
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

Vous rencontrez des problèmes de charge.

Votre smartphone n'est pas reconnu par votre ordinateur.

Votre smartphone rencontre des difficultés lors de la recharge et après un diagnostic, vous savez que cette panne vient du connecteur de charge de votre Honor 20 Pro ? Nos techniciens Brico-Phone ont conçus ce guide détaillé en photos pour vous accompagner durant toute votre réparation.

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Pour éviter tout risque de confusion lors de votre commande, nous vous conseillons de vérifier le numéro de modèle de votre appareil avant de commander la pièce détachée dont vous avez besoin.
Pour cela, retournez votre Honor 20 Pro et assurez-vous d'y lire la référence YAL-L41.
Sinon, vous pouvez également composer le *#06# et recopier le numéro d'IMEI affiché dans la case dédiée sur notre page d'accueil. Une fois le numéro vérifié, Brico-Phone vous proposera les pages correspondantes à votre modèle.
Etape 1

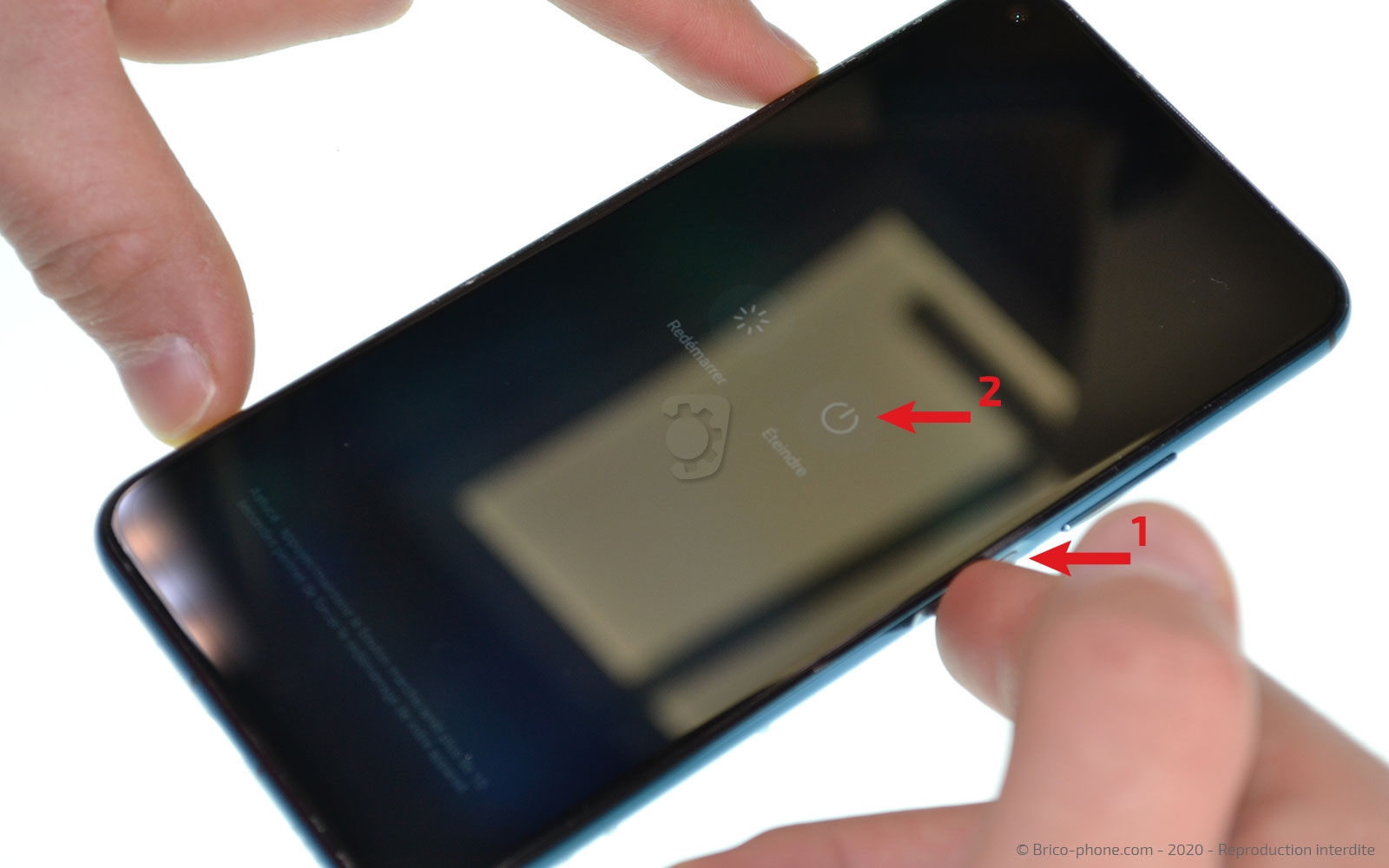

Etape 1 Mettre hors tension le smartphone

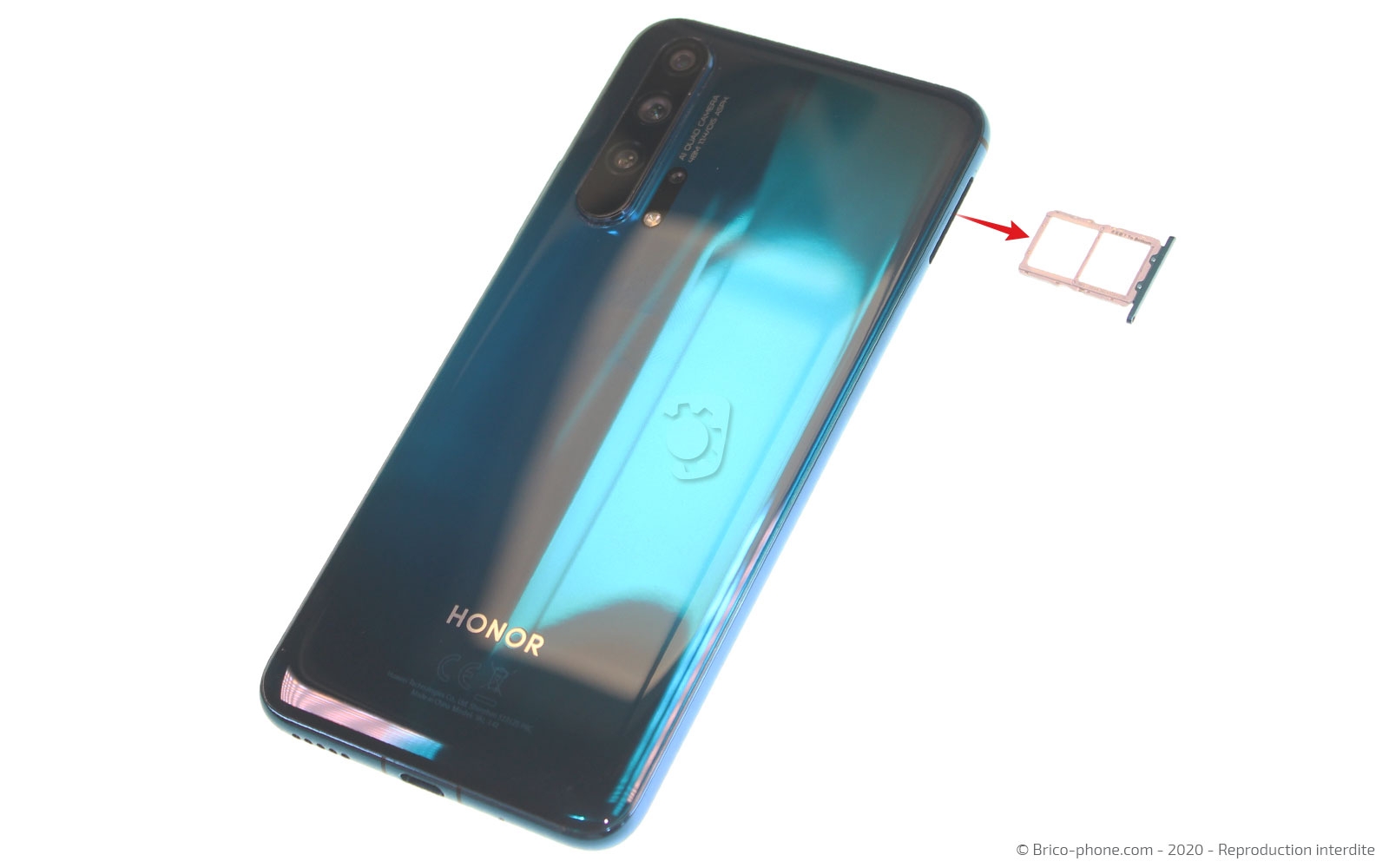

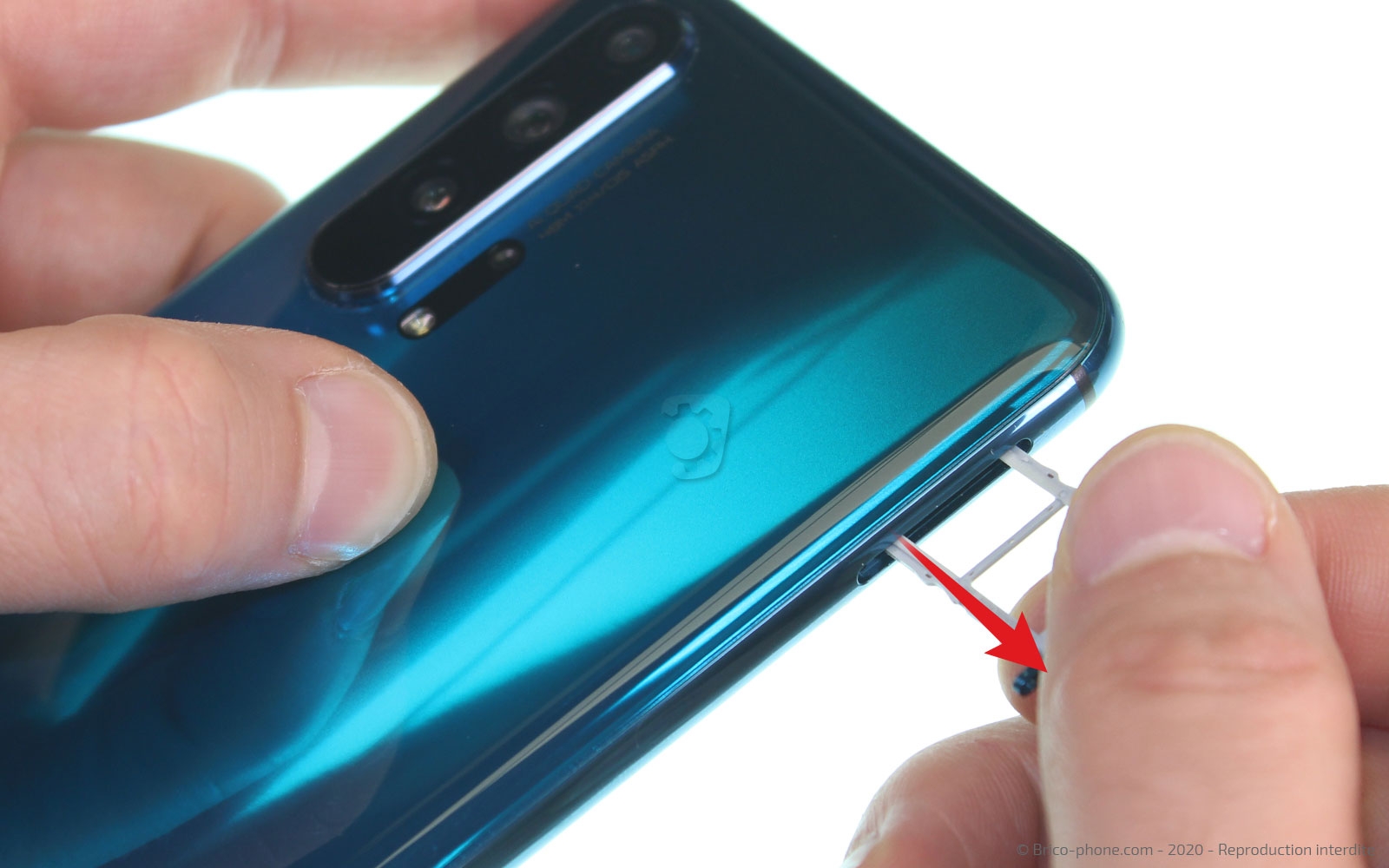

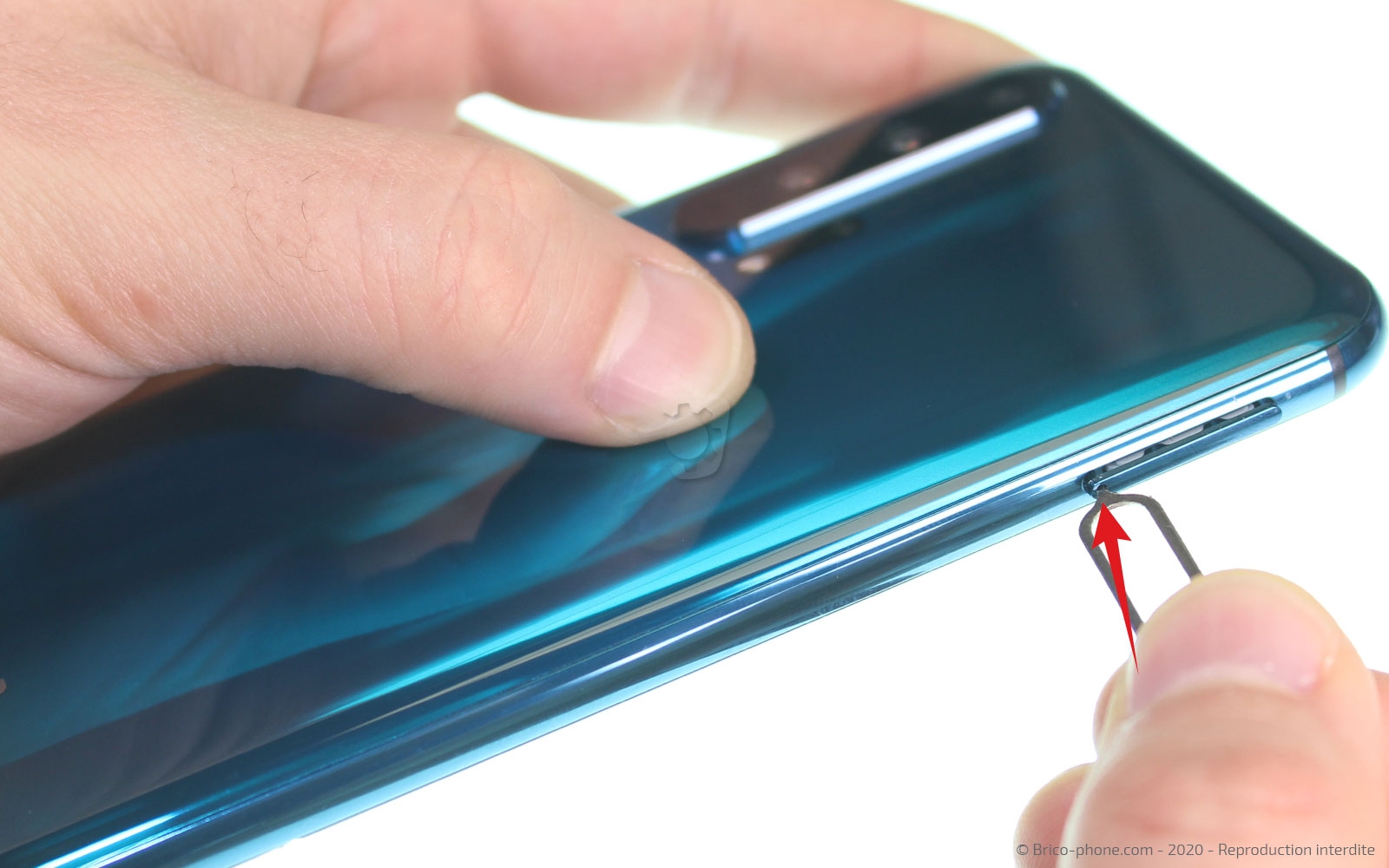

Mettez hors tension votre appareil et sortez le rack Nano Sim du smartphone.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour accéder aux différents composants de votre Honor 20 Pro, il faut chauffer la vitre arrière afin de ramollir l'adhésif retenant cette dernière au châssis, en utilisant soit un décapeur thermique soit un coussin chauffant.
Si vous n'avez en votre possession aucun de ces deux produits, vous pouvez utiliser votre sèche-cheveux mais attention à ne pas dépasser les 70°C.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Accéder à l'intérieur du smartphone

Fixez la ventouse du kit d'outils en bas de la vitre arrière et en faisant pression sur sa boucle, vous devriez laisser entrevoir un espace dans lequel il vous faut insérer le médiator en métal percé.
Une fois le médiator en place, glissez la carte transparente pour continuer le décollage sans endommager la peinture de la vitre arrière.
Vous pouvez enfin retirer le cache batterie du téléphone.
Outils
Carte PVC
Médiator
Ventouse
Pièces
Vitre arrière Phantom Blue pour Honor 20 Pro 46.90€
Etape 4

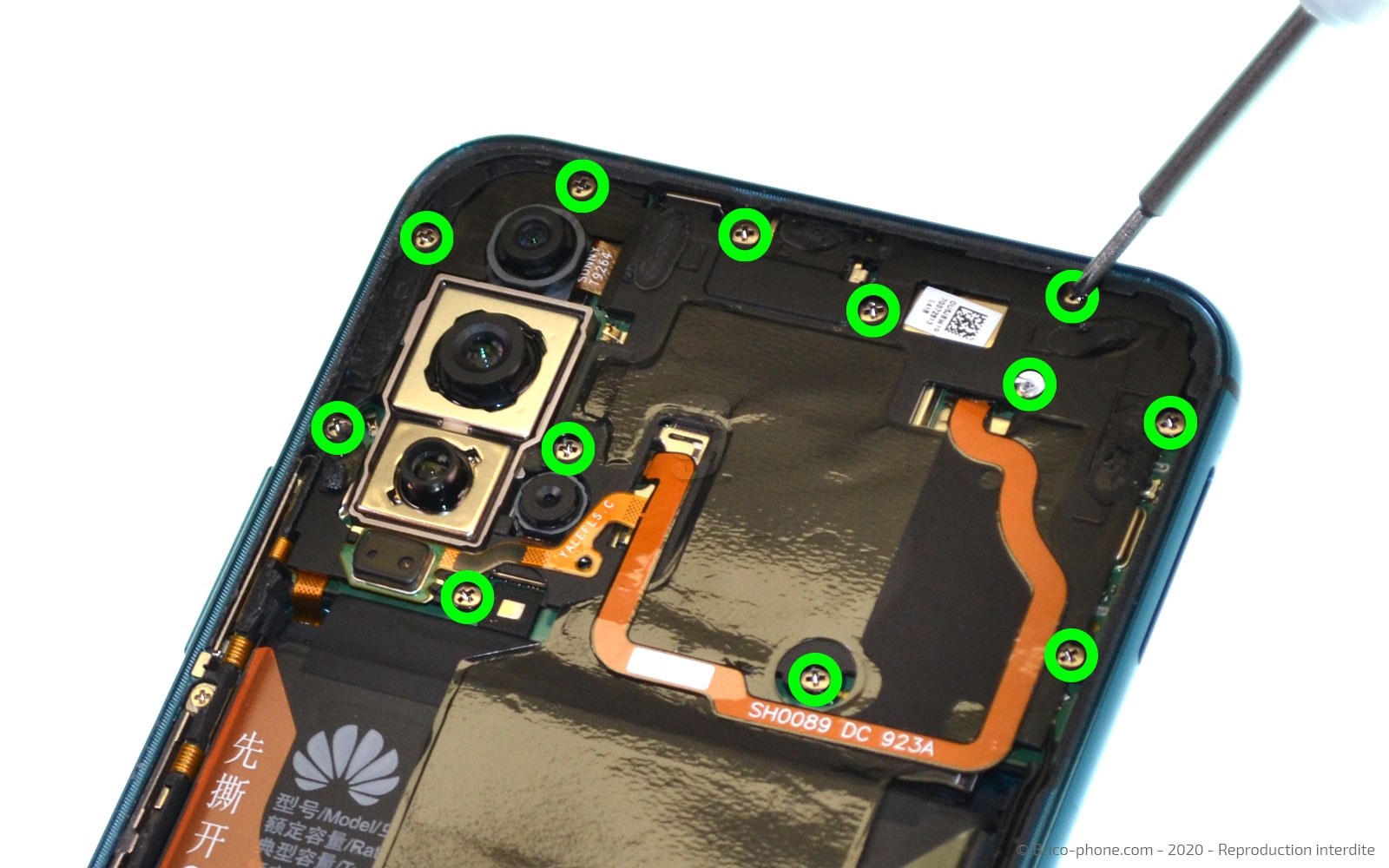

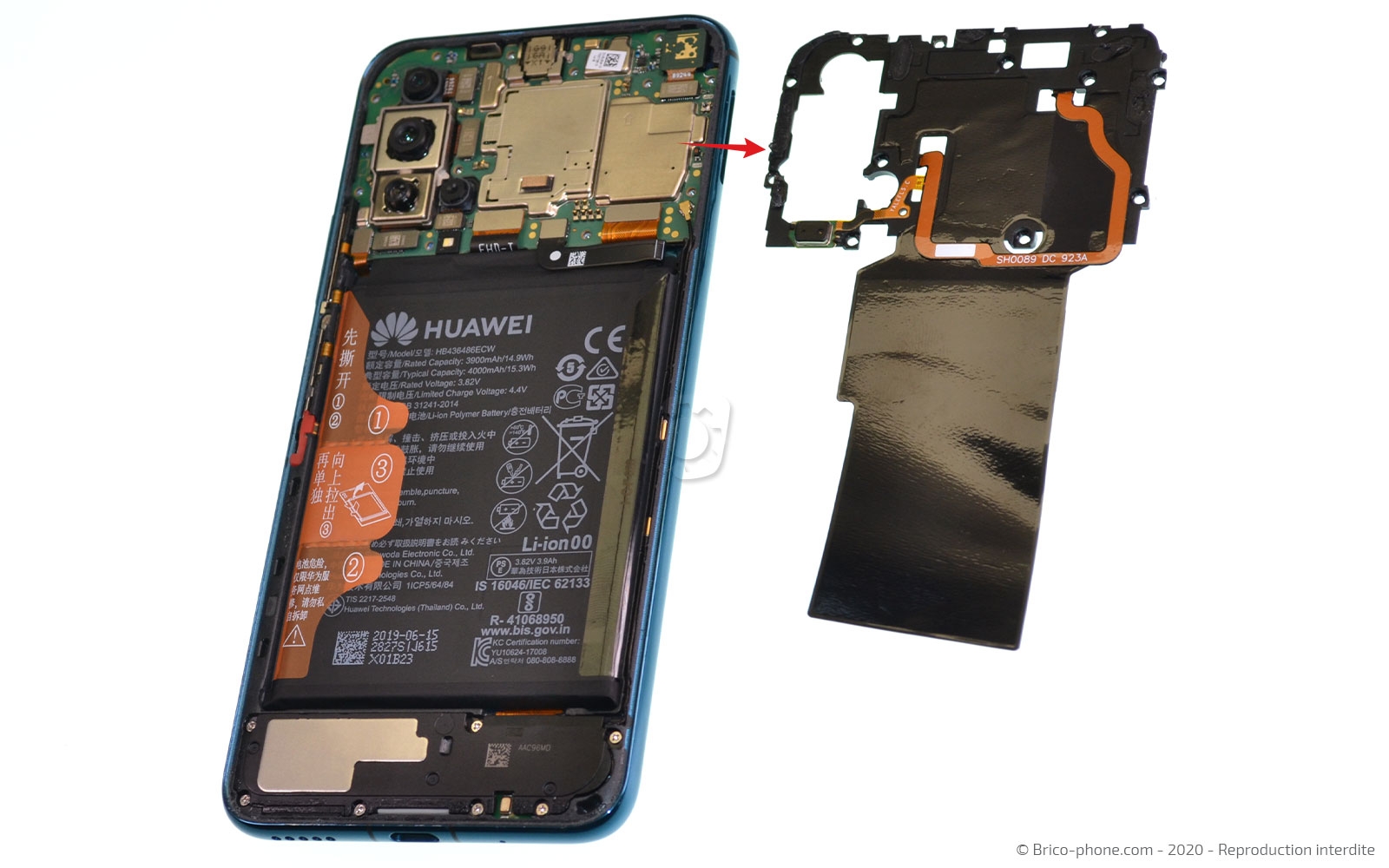

Etape 4 Ôter la plaquette intermédiaire

Munissez-vous du tournevis cruciforme pour sortir les 12 vis de la plaquette intermédiaire afin de l'extraire du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Déconnecter la batterie

A l'aide du spudger, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 6

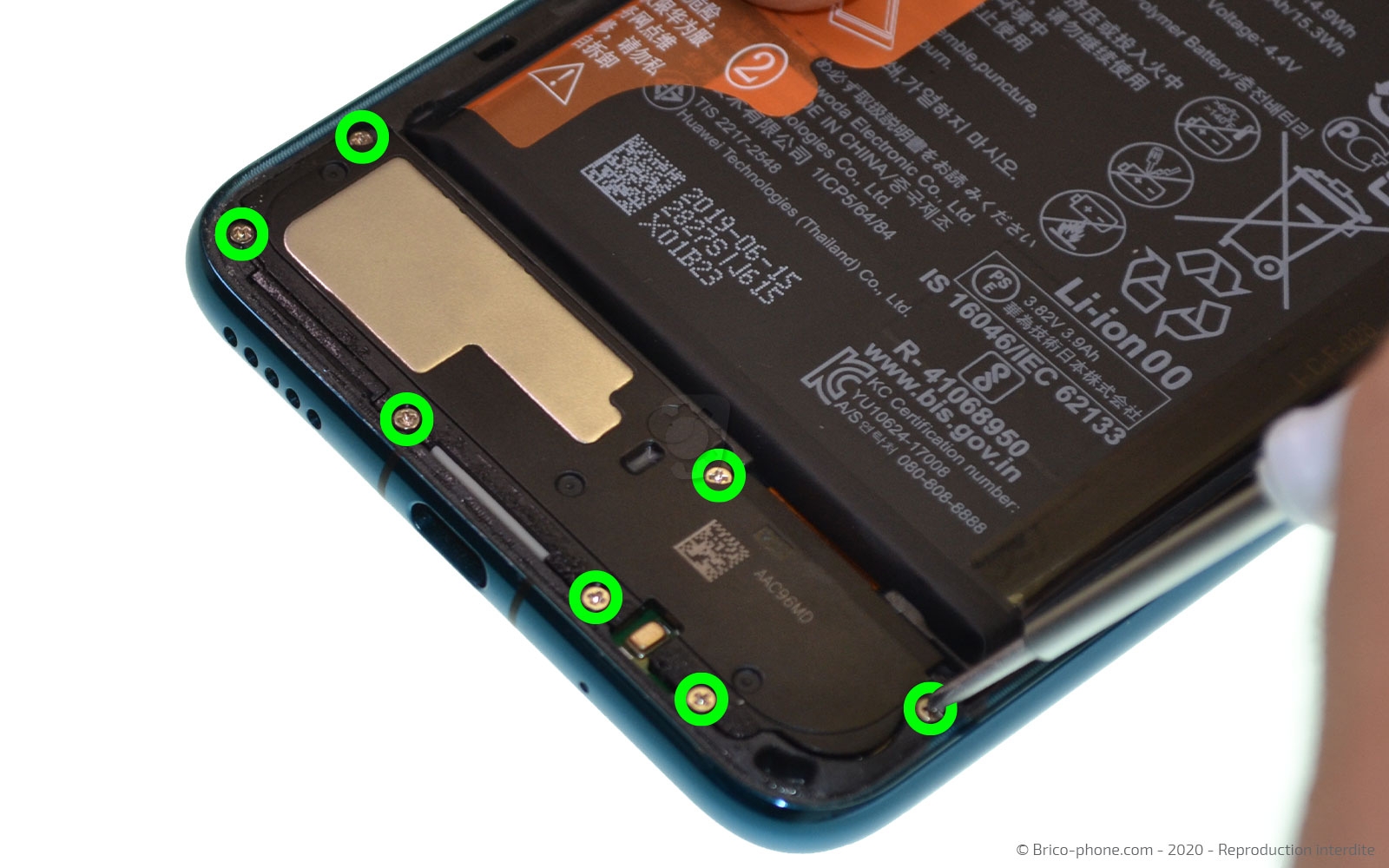

Etape 6 Retirer le haut-parleur externe

Maintenant que nous pouvons travailler en toute sécurité, reprenez votre tournevis pour retirer les 7 vis cruciformes du haut-parleur externe.
Soulevez le composant à l'aide du levier en nylon puis déconnectez la nappe de la rallonge d'interconnexion.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 7

Etape 7 Sortir le connecteur de charge

A l'aide de la pincette métallique, déclipsez le câble coaxial avant de chauffer le composant avec le décapeur thermique, le coussin chauffant ou encore votre sèche-cheveux.
Ensuite, il vous suffit de glisser l'outil sous le dock afin de le décoller délicatement du châssis.
Pensez à récupérer le joint se trouvant autour de la prise de charge.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

Ce tutoriel pour vous accompagner dans votre réparation est maintenant terminé, suivez les étapes précédentes pour refermer votre smartphone avec le nouveau connecteur de charge.
N'oubliez pas de bien nettoyer le châssis ainsi que la vitre arrière de votre Honor 20 Pro des restes de stickers.
Pour finir, munissez-vous de la colle B-7000 est déposez-la sur toute la longueur de votre appareil avant de reposer la coque. Laissez sous presse environ 45 minutes.
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€
Colle professionnelle B7000 en tube de 3ml 3.90€
