Changement du bloc écran sur Mi 9 SE

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi 9 SE
Réparation
Note de réparabilité 12/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran de votre Xiaomi est brisé, rayé...

Des traits, tâches, zones d'ombre sont apparus sur votre écran.

Votre téléphone est reconnu par votre ordinateur mais il ne s'allume plus.

Vous venez de commander la pièce détachée et le kit d'outils nécessaire à la réparation du bloc écran de votre Xiaomi Mi 9 SE ?
Pour vous faciliter la réparation, nos experts Brico-Phone ont conçu ce tutoriel photo qui vous accompagne étape par étape dans toutes les manipulations à effectuer afin de faire de cette réparation une réussite !

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Votre écran ne s'allume pas mais vous avez besoin de connaître le numéro de modèle de votre smartphone pour être certain d'avoir commandé la bonne pièce.
Pour cela, rien de plus simple, il vous suffit de regarder la vitre arrière de votre appareil et si la référence M1903F2G est inscrite, il s'agit bien d'un Xiaomi Mi 9 SE.
Etape 1

Etape 1 Eteindre et retirer le rack Sim

Pour commencer, mettez hors tension votre smartphone et retirez le rack Sim de son emplacement.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour retirer la vitre arrière, nous avons besoin de ramollir le sticker et pour cela, plusieurs possibilités s'offrent à vous. La première étant de vous servir d'un coussin chauffant que vous aurez au préalable passé au micro-onde 1 à 2 minutes avant de le déposer sur le dos du smartphone environ 40 secondes.

Vous n'avez pas ce produit sous la main ? Servez-vous alors d'un décapeur thermique ou de votre sèche-cheveux pour chauffer le contour de la coque sans dépasser une chaleur de 80°C afin d'éviter tous risques pour les composants.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Décoller la vitre arrière

Saisissez la ventouse présente dans votre kit d'outils et placez-la sur le bas de la vitre arrière. Ensuite, tirez fortement l'anneau pour décoller suffisamment la coque du châssis afin d'insérer dans l'espace créé le médiator en métal percé.
Dans un second temps, remplacez le médiator en métal par la carte transparente ou les médiators en plastique avec lesquels vous ferez le tour du composant pour terminer son décollage.
Outils
Carte PVC
Médiator
Ventouse
Etape 4

Etape 4 Ouvrir le smartphone

Faites basculer la vitre arrière vers la droite pour apercevoir l'intérieur de votre Xiaomi Mi 9 SE.
Etape 5

Etape 5 Sortir la plaquette intermédiaire

Commençons par sortir les 10 vis cruciformes de la plaquette intermédiaire afin de pouvoir sortir cette dernière avec le lever en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

Etape 6 Déconnecter la batterie

Avec le spudger, débranchez la nappe de la batterie. Cela vous permettra de travailler en toute sécurité durant la réparation.
Outils
Levier Nylon
Etape 7

Etape 7 Retirer le haut-parleur externe

Reprenez le tournevis cruciforme pour extraire les 8 vis du haut-parleur externe avant de le sortir du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Enlever la batterie

En retirant le haut-parleur externe, vous avez dégagé les deux languettes des stickers de la batterie. Attrapez-en-une avec la pincette afin de pouvoir l'enrouler autour de l'outil tout en continuant à tirer. Faites la même manipulation pour le deuxième sticker.
Ensuite, sortez la batterie de son emplacement en vous aidant si besoin de la spatule.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Libérer le connecteur de charge

Maintenant, il faut déconnecter la nappe du lecteur d'empreintes ainsi que celle de la rallonge d'interconnexion.
Puis, retirez la vis cruciforme avec le tournevis adéquat et le câble coaxial du connecteur de charge.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Oter le connecteur de charge

Le connecteur de charge est un peu collé au châssis c'est pourquoi il vous faut le chauffer un petit peu.
Ensuite, glissez un des manches de la pincette sous le connecteur pour faire levier et réussir à sortir le dock du smartphone.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Récupérer le lecteur d'empreintes

Toujours avec le même outil, décollez le lecteur d'empreintes digitales du châssis.
Outils
Pince Brucelles
Etape 12

Etape 12 Sortir le vibreur

Cette étape est similaire à celle du connecteur de charge puisque vous allez devoir chauffer le composant avant d'insérer sous le vibreur la pincette pour le décoller. Faites néanmoins attention à bien prendre avec la nappe la petite plaquette métallique.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 13

Etape 13 Délivrer la carte mère

Déconnectez la deuxième nappe de la rallonge d'interconnexion afin de pouvoir la retirer du smartphone. Puis, dévissez les deux dernières vis cruciformes du Xiaomi.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 14

Etape 14 Retirer la carte mère

Avant de pouvoir retirer la carte mère du bloc écran endommagé, il faut déclipser le câble coaxial et déconnecter la nappe de l'écran et du capteur d'ambiance.
Outils
Levier Nylon
Pince Brucelles
Etape 15

Etape 15 Oter le haut parleur interne

Vous avez encore besoin de récupérer le haut-parleur interne de votre Xiaomi qui se trouve en haut du châssis.
Chauffez le composant afin de ramollir le sticker de dessous et de pouvoir insérer la pince entre le châssis et le HP pour faire levier.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 16

Etape 16 Récupérer le capteur de luminosité

Récupérez également le capteur d'ambiance.
Outils
Pince Brucelles

Conseil pour le remontage

Le démontage de votre Xiaomi Mi 9 SE est maintenant terminé et il vous suffit de remonter tous les composants dans le nouveau bloc écran et pour cela, n'hésitez pas à suivre ce tutoriel en commençant par la fin.

De plus, pour remonter la batterie, suivez les deux dernières étapes du tutoriel concernant le changement de batterie car elles vous expliquent comment positionner correctement les stickers de batterie universels.

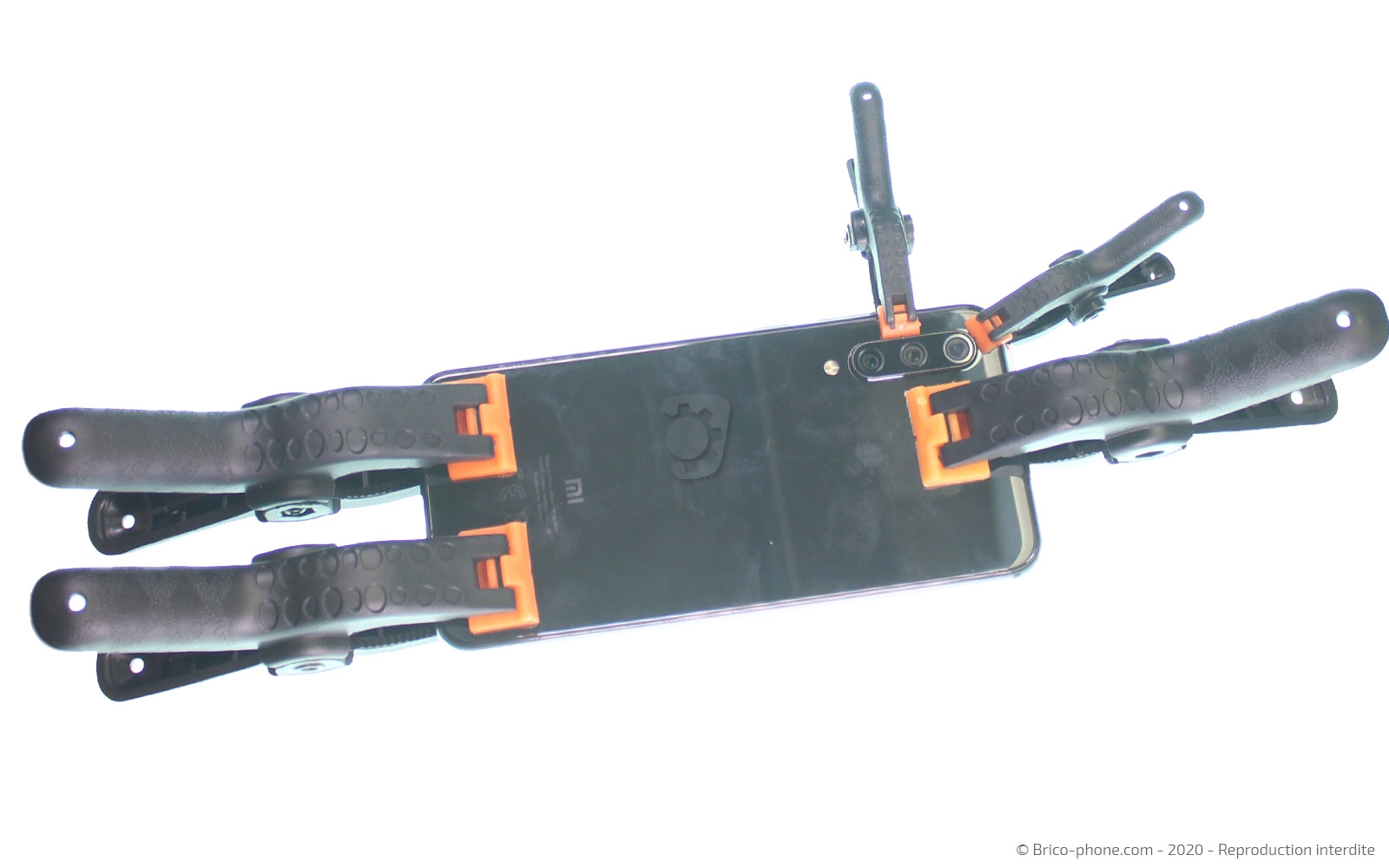

Pour refermer votre smartphone, nous vous conseillons de nettoyer la vitre arrière des éventuels résidus d'adhésifs avant de placer un filet de colle B-7000 sur toute la longueur du châssis. Puis laissez reposer votre appareil sous presse environ 45 minutes.
