Démontage complet sur Mi Mix 3

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi Mix 3
Réparation
Note de réparabilité 13/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)
Diagnostic

Découvrez l'ensemble des pièces du Xiaomi Mi Mix 3.

Un composant de votre Xiaomi Mi Mix 3 est endommagé.

Besoin de remplacer un composant interne de votre Xiaomi Mi Mix 3 ou vous avez envie de voir les pièces qui composent votre téléphone ? L'équipe des tutoriels de Brico-Phone vous propose ce guide du démontage complet en photos pour aiguiser votre curiosité.

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Avant de démarrer n'importe quelle réparation, il est important de connaître le modèle de votre téléphone pour savoir si les pièces commandées sont bien compatibles avec votre smartphone.

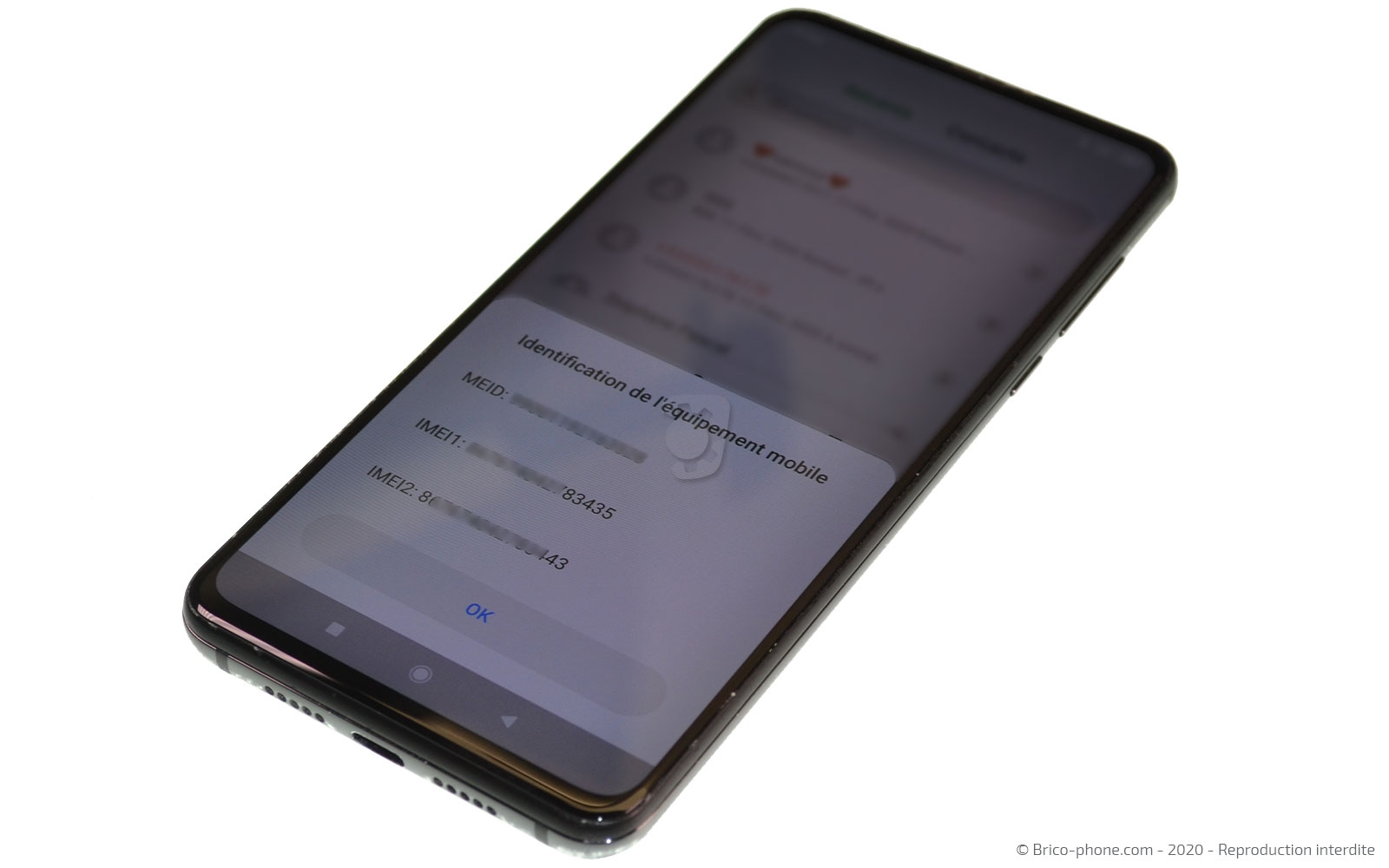

Pour cela, nous avons plusieurs méthodes, si votre écran fonctionne encore, recherchez votre numéro IMEI en tapant *#06# dans l'application téléphone, puis recopiez ce numéro sur notre page d'accueil.

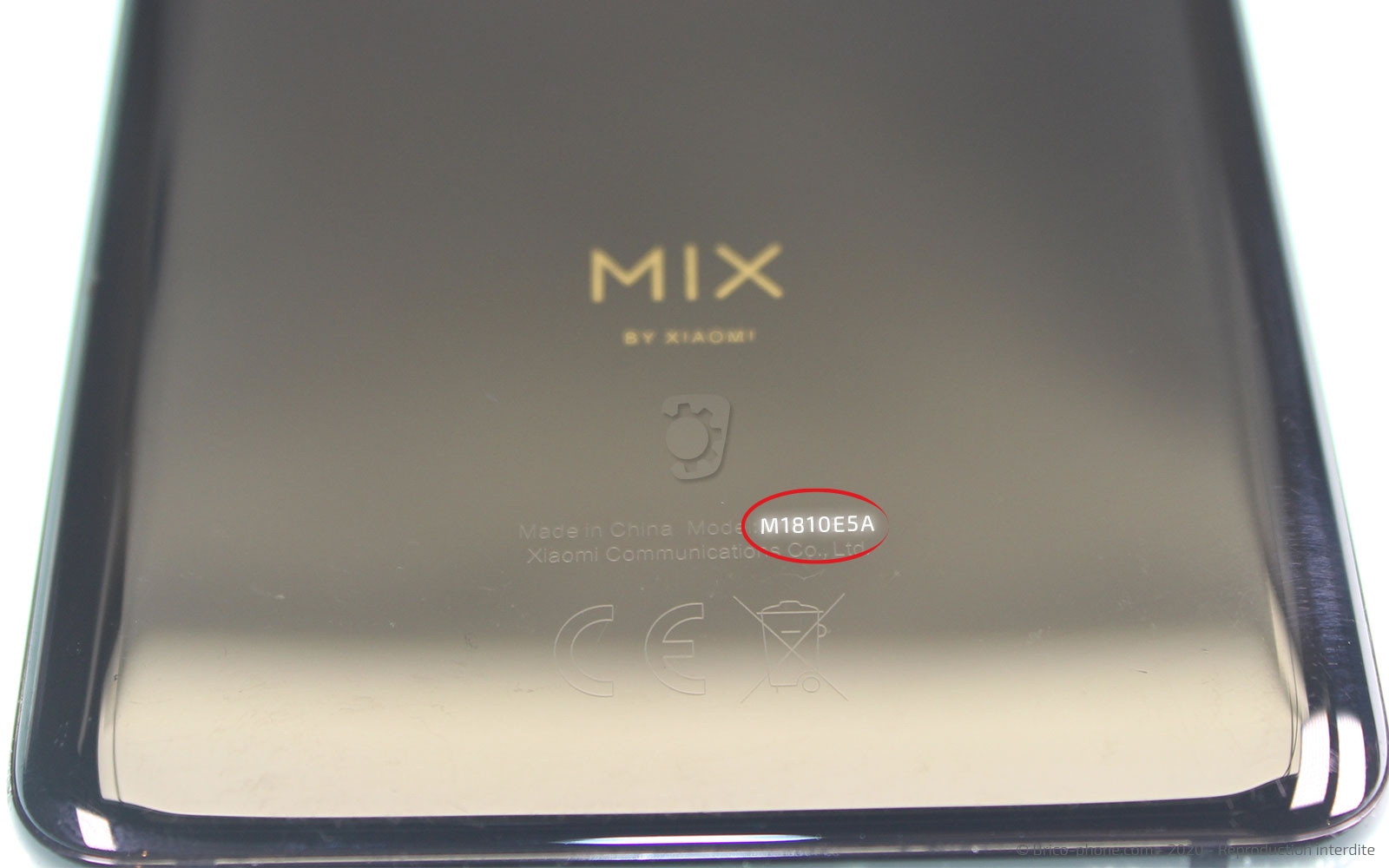

La seconde méthode se fait en lisant sur la vitre arrière de votre téléphone la référence du modèle qui doit être "M1810E5A", si vous avez bien cette inscription, c'est que vous possédez un Xiaomi Mi Mix 3.
Etape 1

Etape 1 Éteindre le téléphone

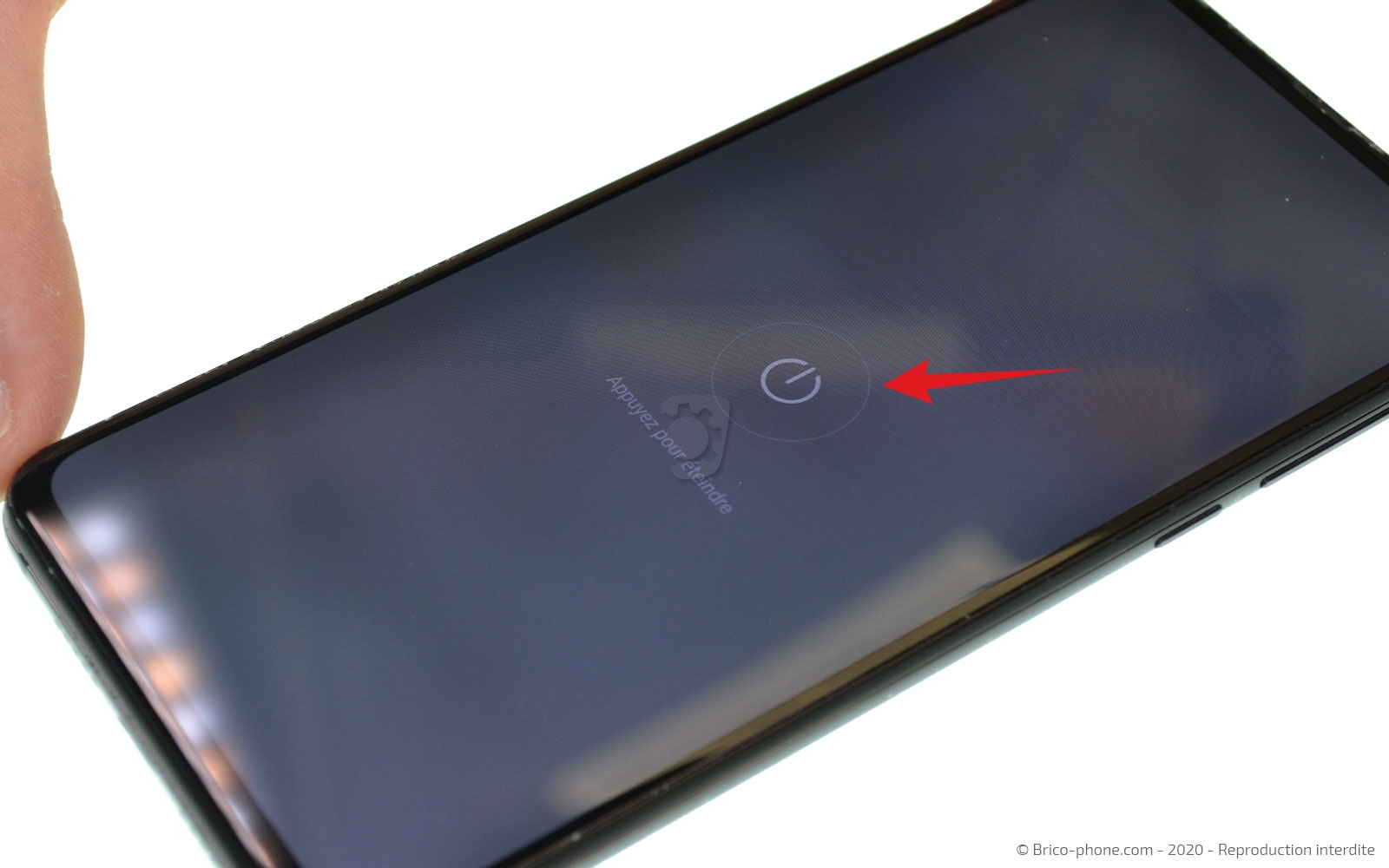

Commencez par éteindre votre téléphone en maintenant le bouton power pour faire apparaître un menu identique à la photo 1, puis cliquez sur "éteindre".
Etape 2

Etape 2 Extraire le tiroir sim

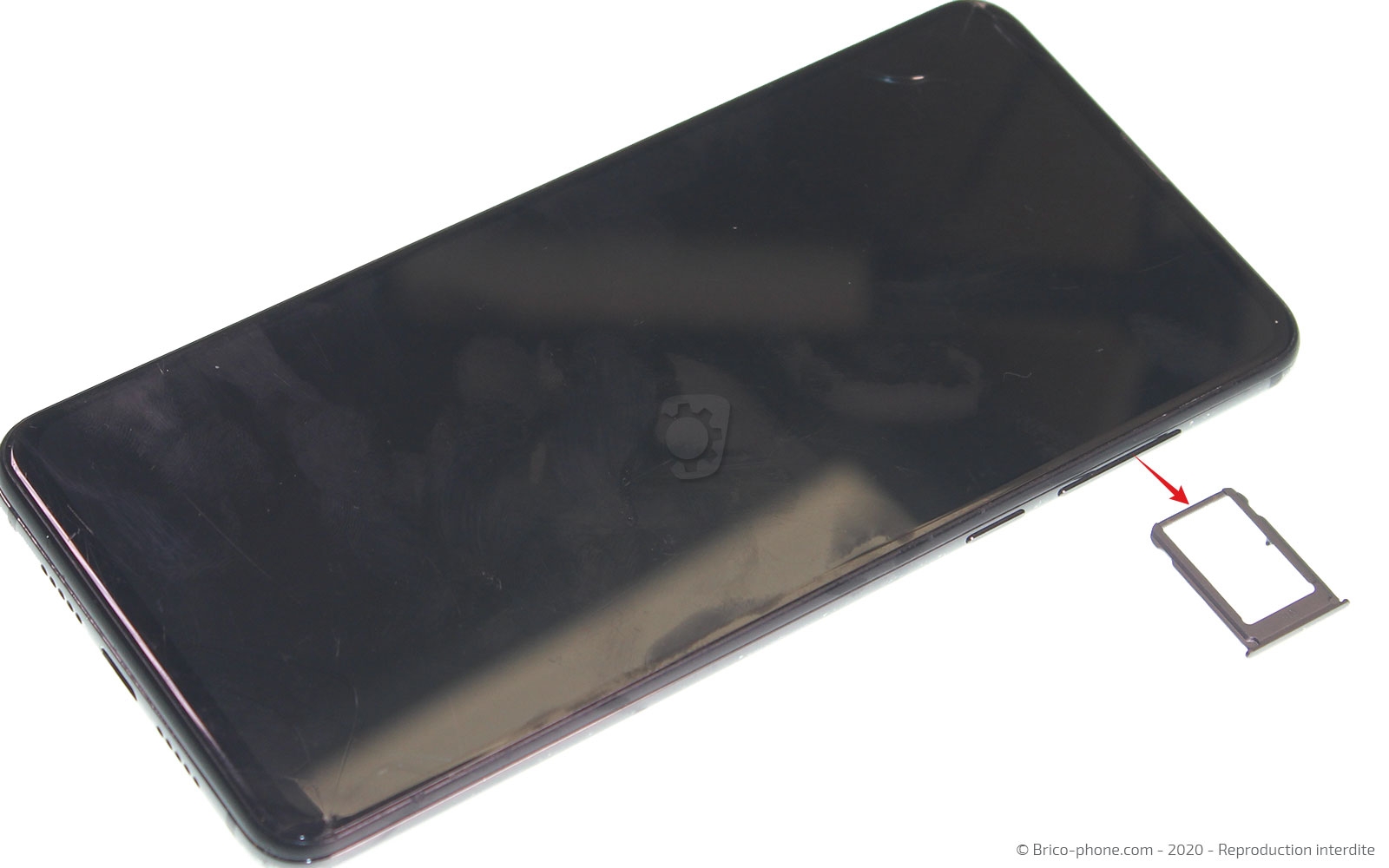

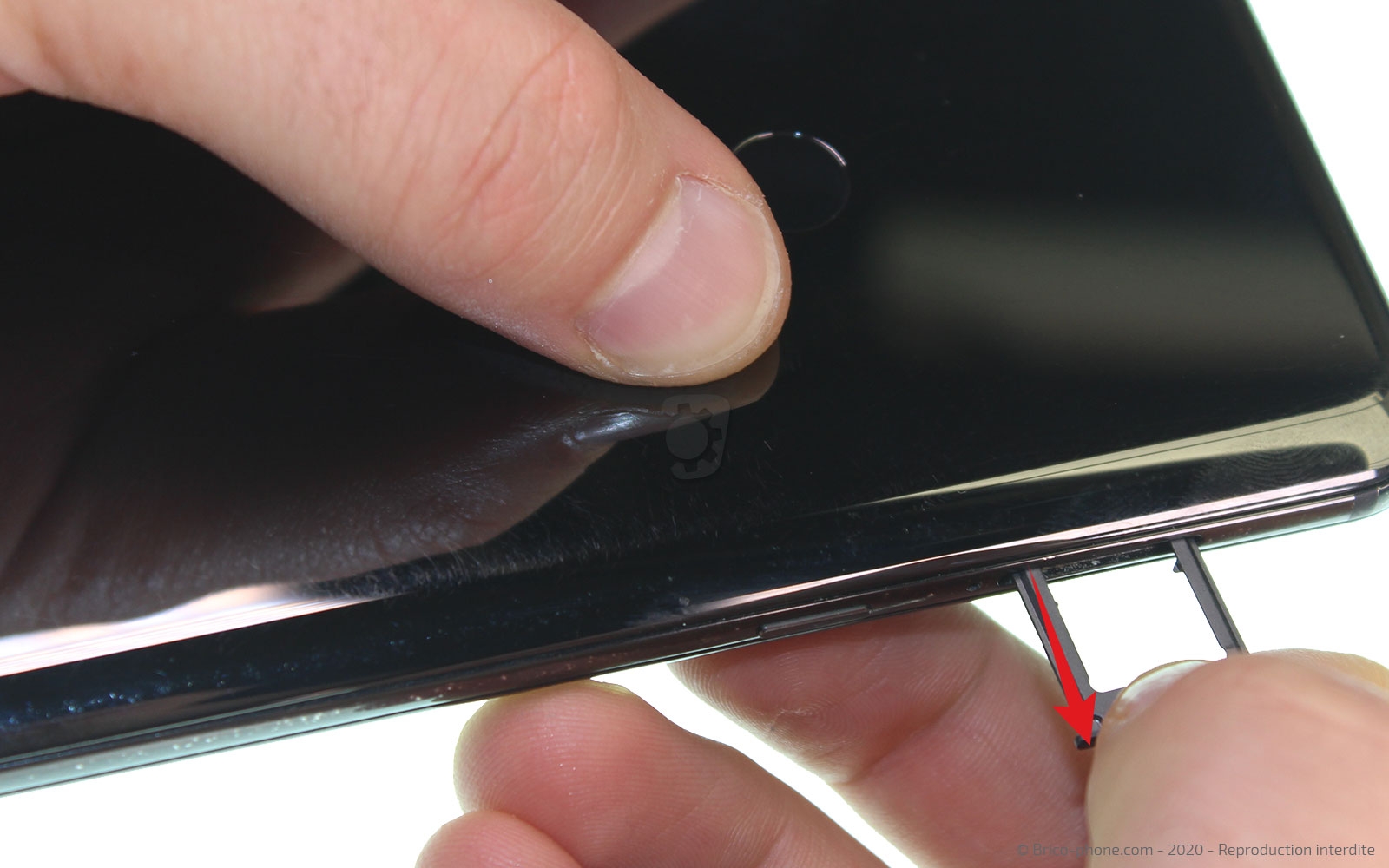

À l'aide de l'outil sim du kit d'outils ou de celui inclus dans la boîte d'origine de votre téléphone, sortez le rack sim de son emplacement.
Outils
SIM
Etape 3

Etape 3 Chauffer la vitre arrière

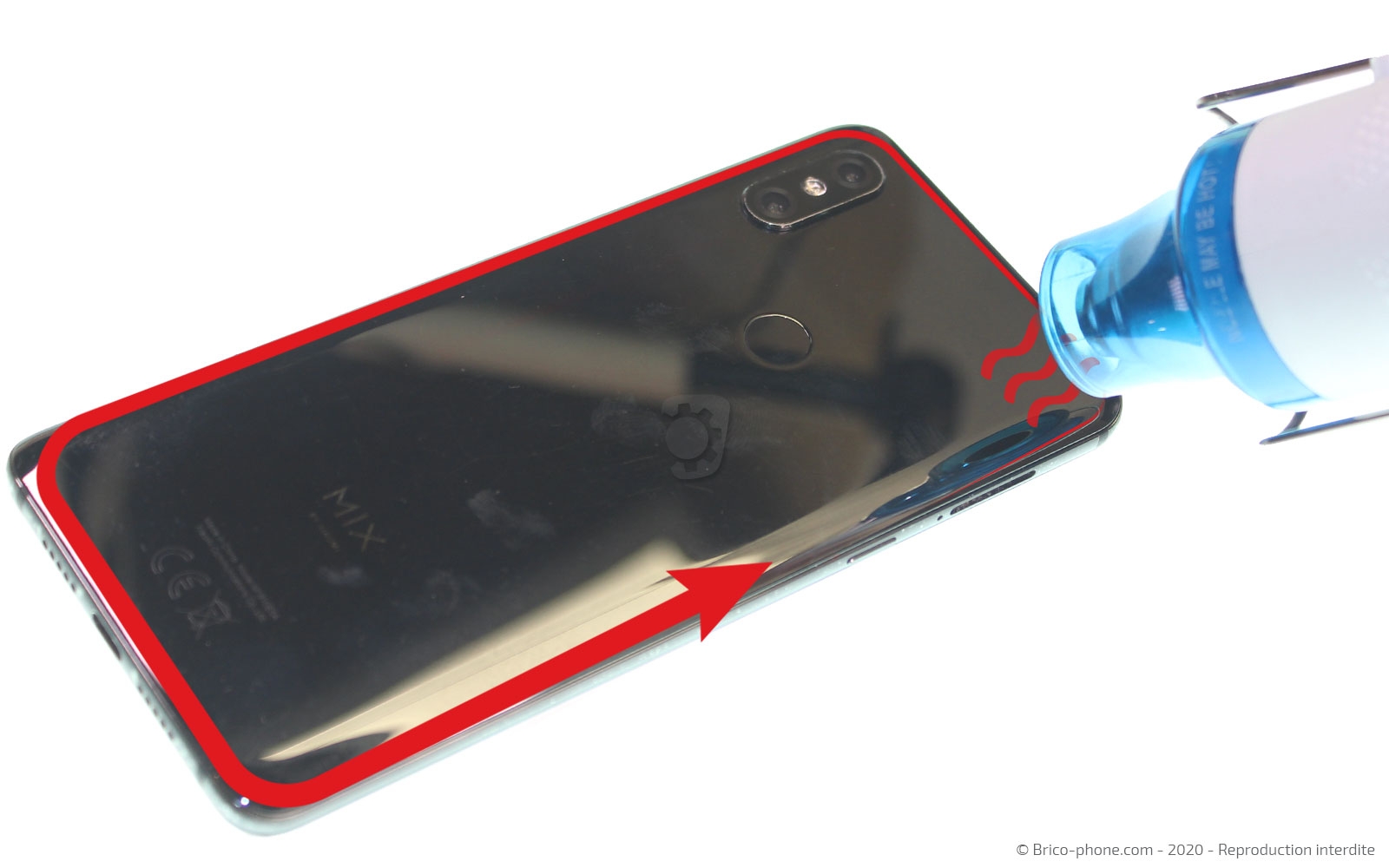

Pour accéder aux entrailles de votre smartphone, il vous faudra chauffer le contour de la vitre arrière pour ramollir le sticker qui la maintient au châssis.

Munissez-vous du coussin chauffant, passez-le au micro-ondes 1 à 2 minutes, puis déposez-le 30 à 40 secondes sur le dos de votre téléphone.

Si vous possédez un sèche-cheveux ou un décapeur thermique, faites le tour de la façade arrière en faisant attention à ne pas dépasser les 80 degrés.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Décoller la vitre arrière

Installez la ventouse du kit outils sur le bas de la vitre arrière et tirez fortement sur son anneau afin de soulever cette dernière pour insérer le médiator en métal troué entre la vitre et le châssis.

Maintenant que le médiator est en place et que vous avez créé un point d'insertion, vous pouvez insérer les deux médiators en plastique et retirer celui en métal.

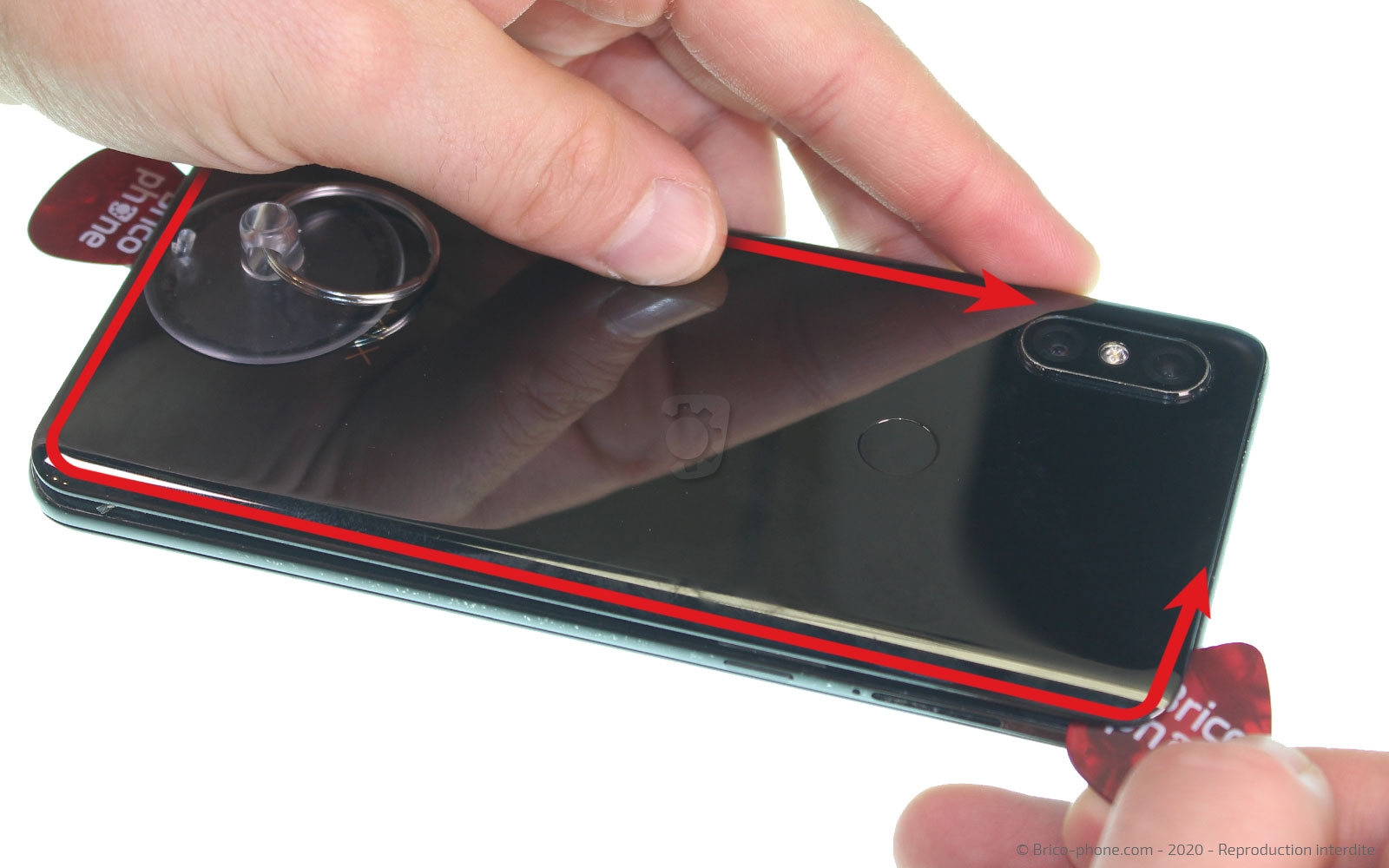

Avec les deux médiators rouges, faites le tour du téléphone pour décoller le sticker.

Faites bien attention quand vous passez sur la partie gauche du téléphone au niveau du lecteur d'empreintes, car la rallonge du lecteur est encore connectée au reste de l'appareil.
Outils
Médiator
Ventouse
Etape 5

Etape 5 Retirer la vitre arrière

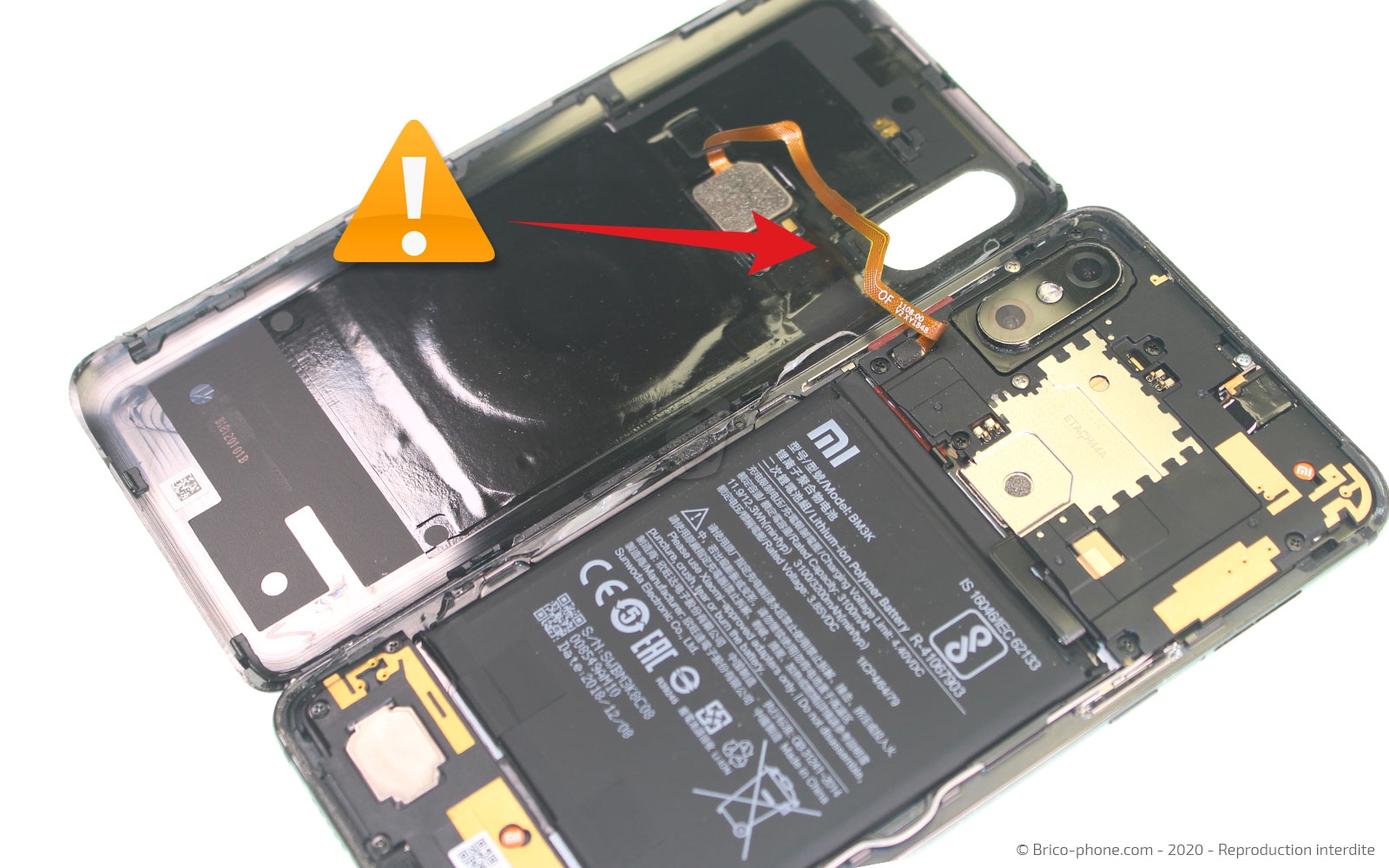

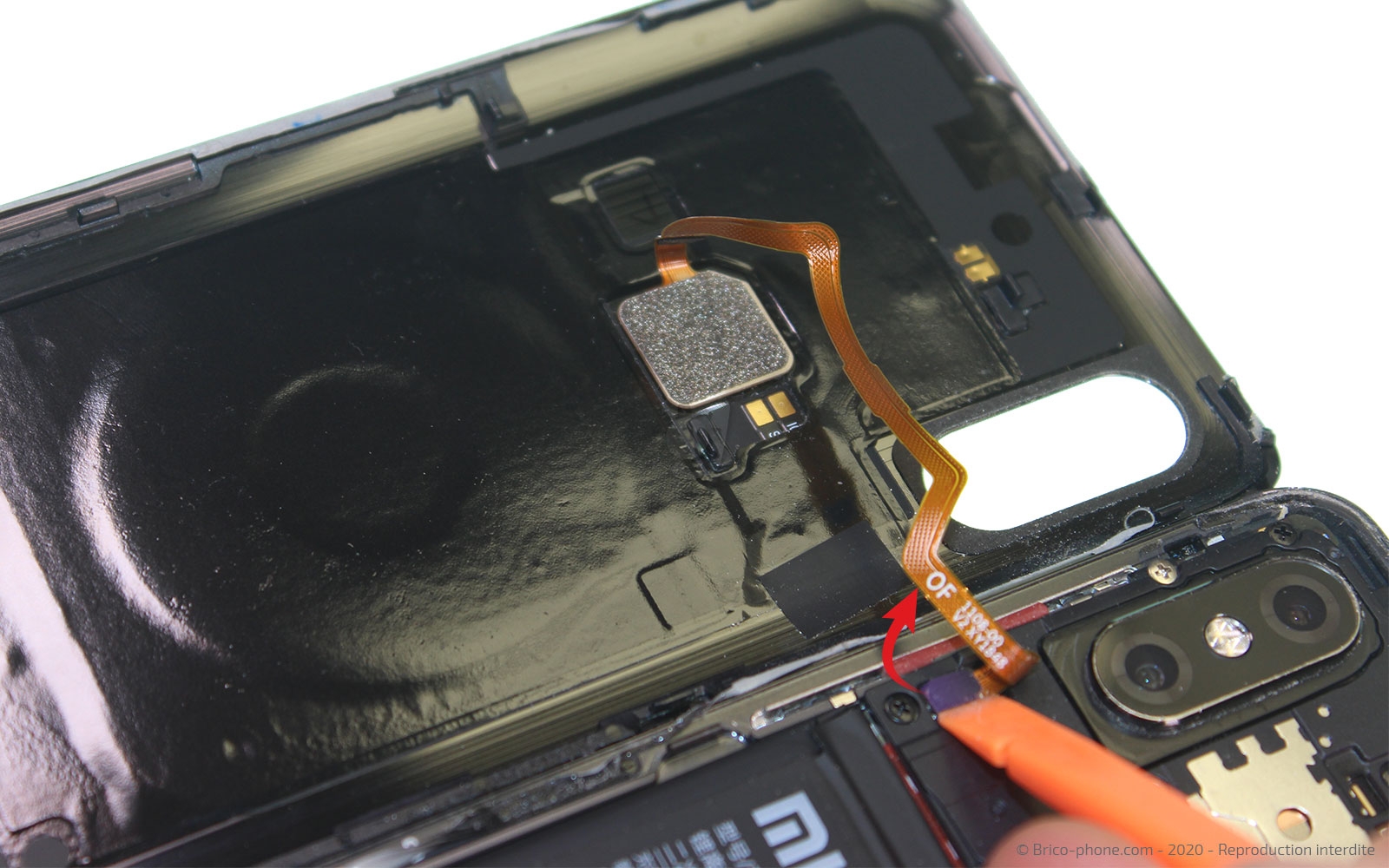

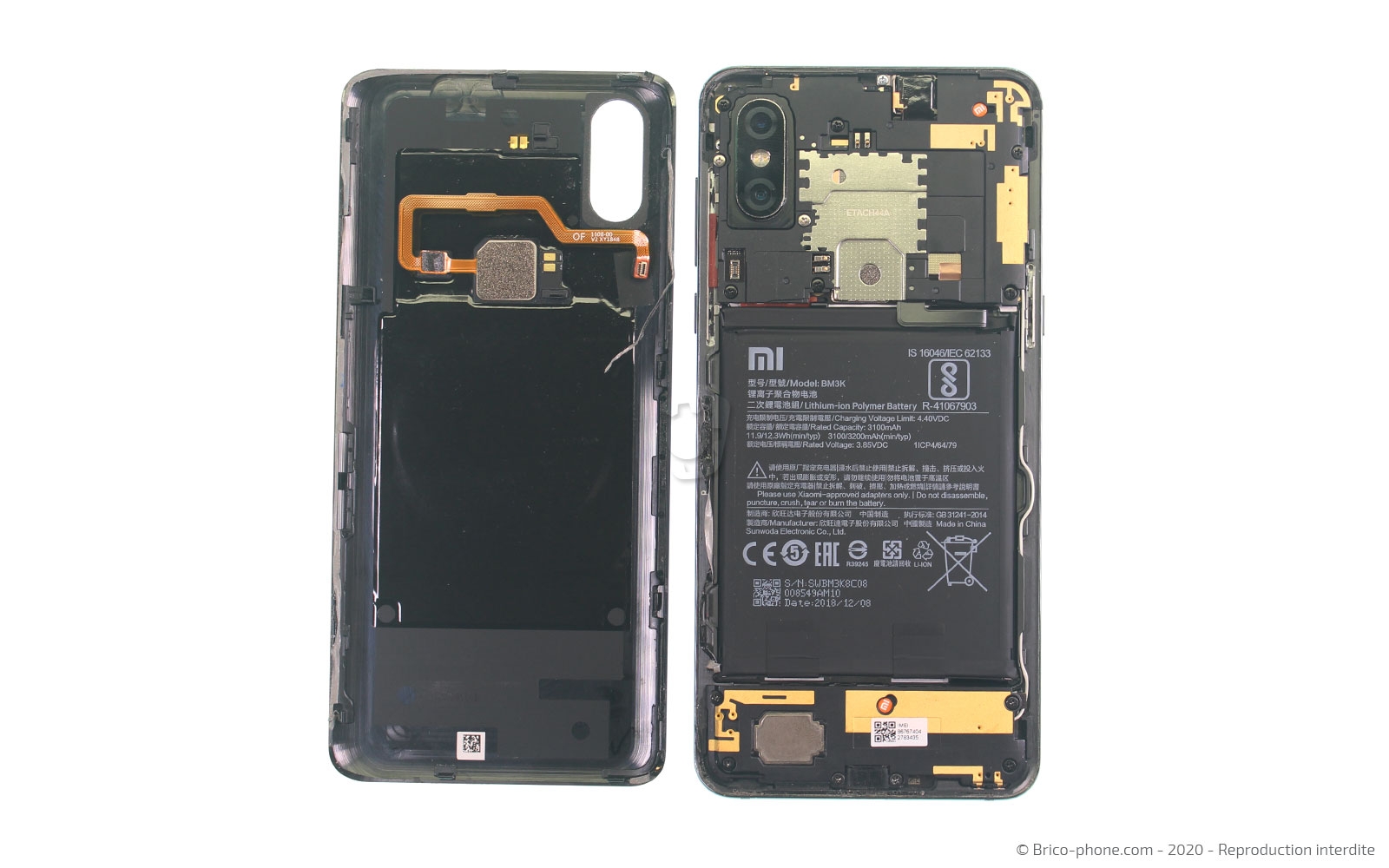

Maintenant que la façade arrière est décollée, ouvrez le téléphone en la basculant vers la gauche (photo 1).

Attention, comme précisé dans l'étape précédente, votre vitre arrière est encore connectée par le lecteur d'empreintes.

Munissez-vous du levier en nylon pour déconnecter la nappe et retirer la vitre arrière.
Outils
Levier Nylon
Etape 6

Etape 6 Extraire le lecteur d'empreintes digitales

Passons sur la vitre arrière, commencez par chauffer légèrement à l'aide du décapeur thermique ou d'un sèche-cheveux le lecteur d'empreintes afin de ramollir l'adhésif qui le maintient à la vitre arrière.
Décollez-le de la façade arrière avec le médiator en métal, puis mettez-le de côté.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Etape 7

Etape 7 Retirer le cache supérieur et déconnecter la batterie

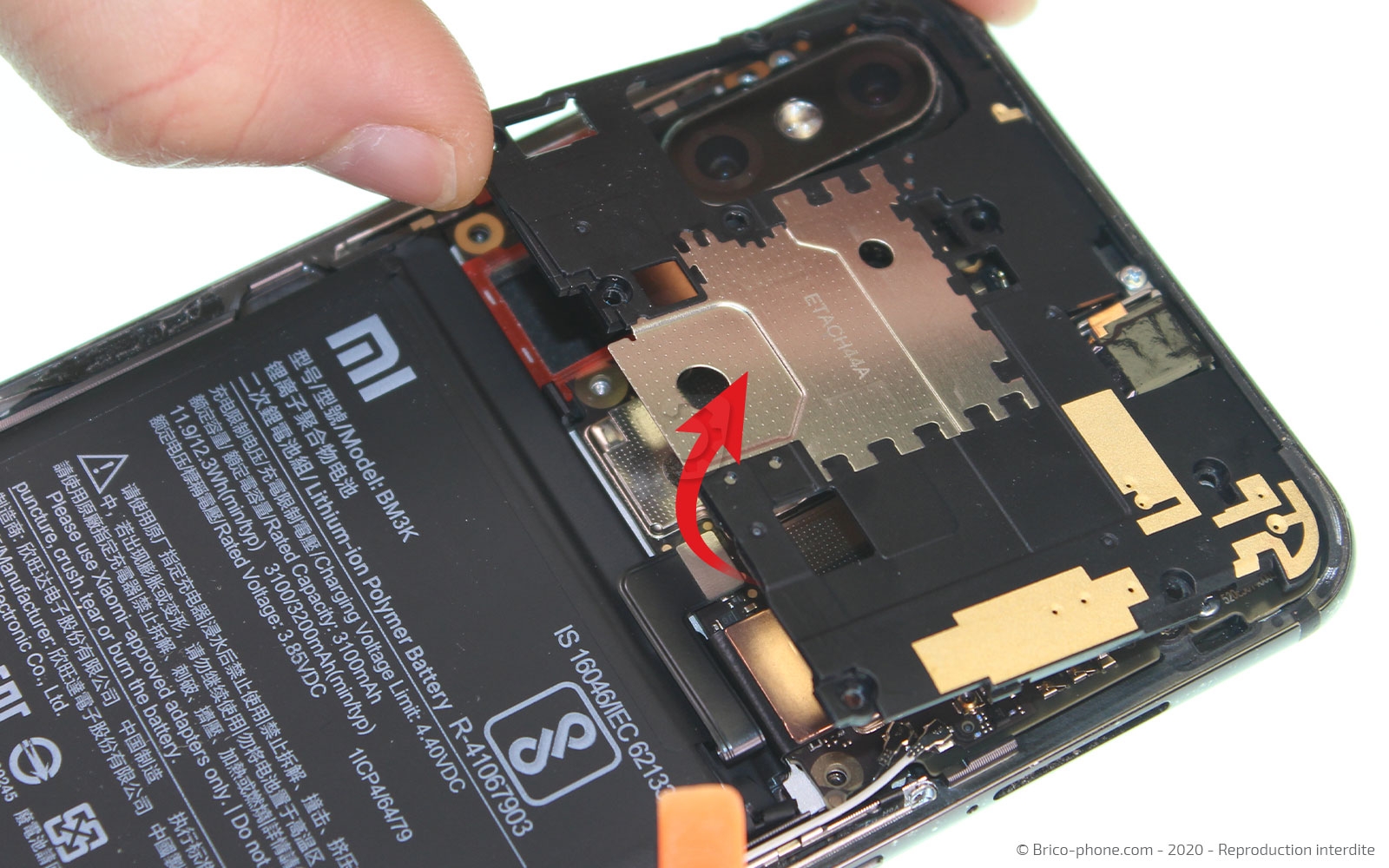

Munissez-vous du tournevis cruciforme pour retirer les 9 vis qui maintiennent le cache supérieur, puis retirer le cache en faisant levier avec le spudger.

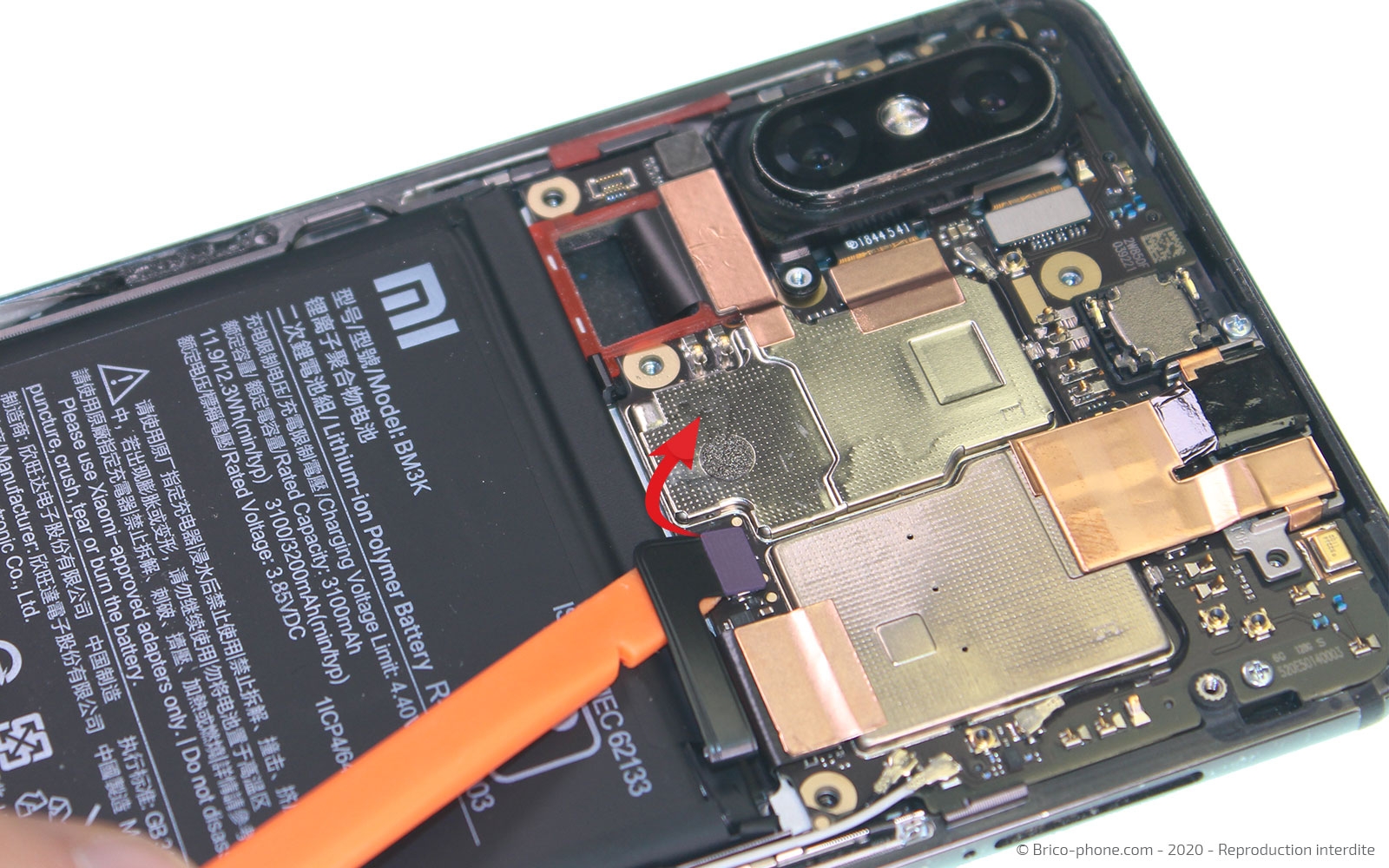

Pour finir toujours avec le levier, déconnectez la nappe de la batterie.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Retirer le cache inférieur

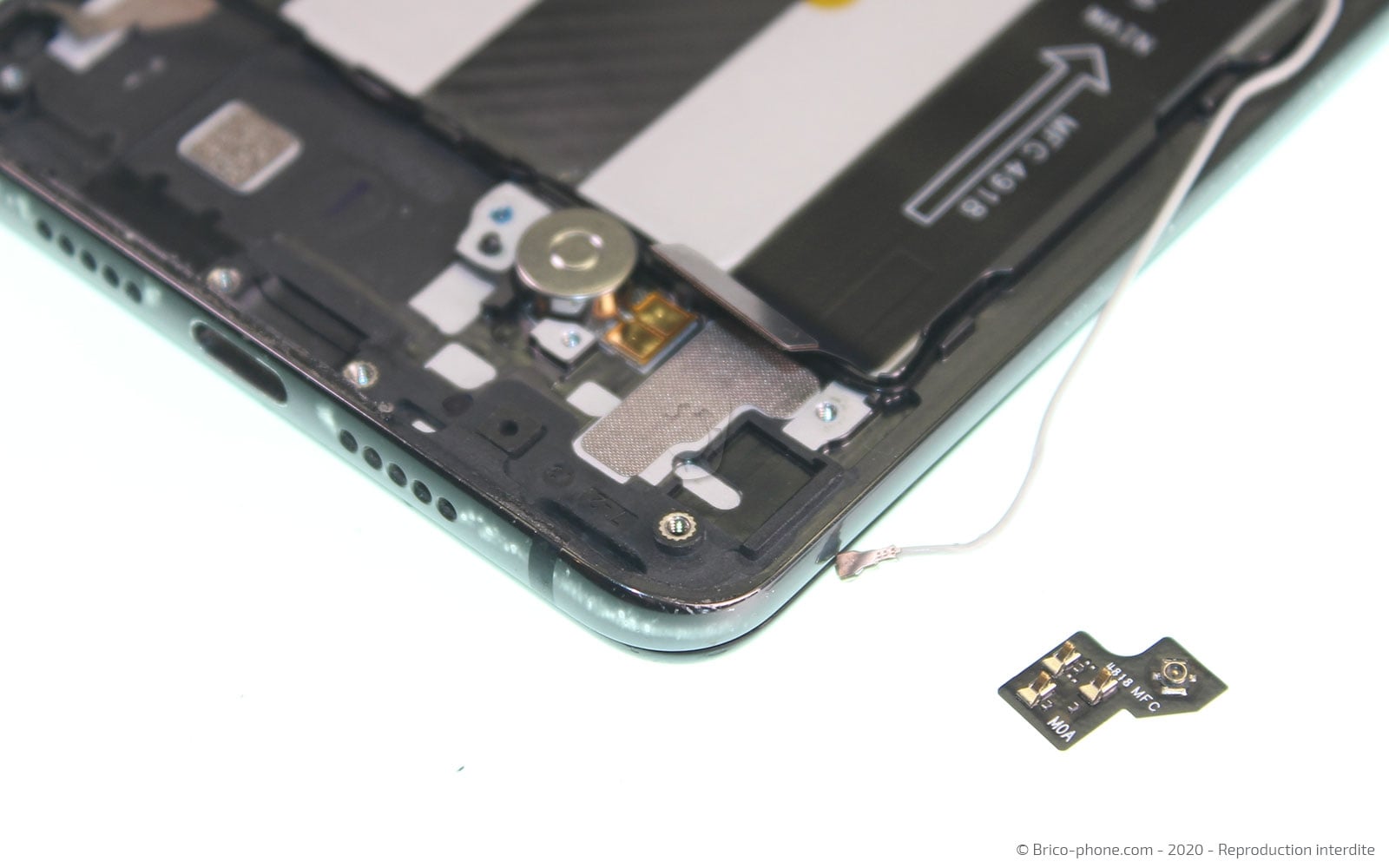

Passons au bas du téléphone, à l'aide du tournevis cruciforme, dévissez les 7 vis qui maintiennent le cache inférieur en place.

Puis avec la spatule en nylon, soulevez le haut-parleur externe pour le retirer du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 9

Etape 9 Retirer les stickers de la batterie

Pour retirer la batterie du téléphone, il est nécessaire de tirer sur les deux languettes des stickers (photo 1).

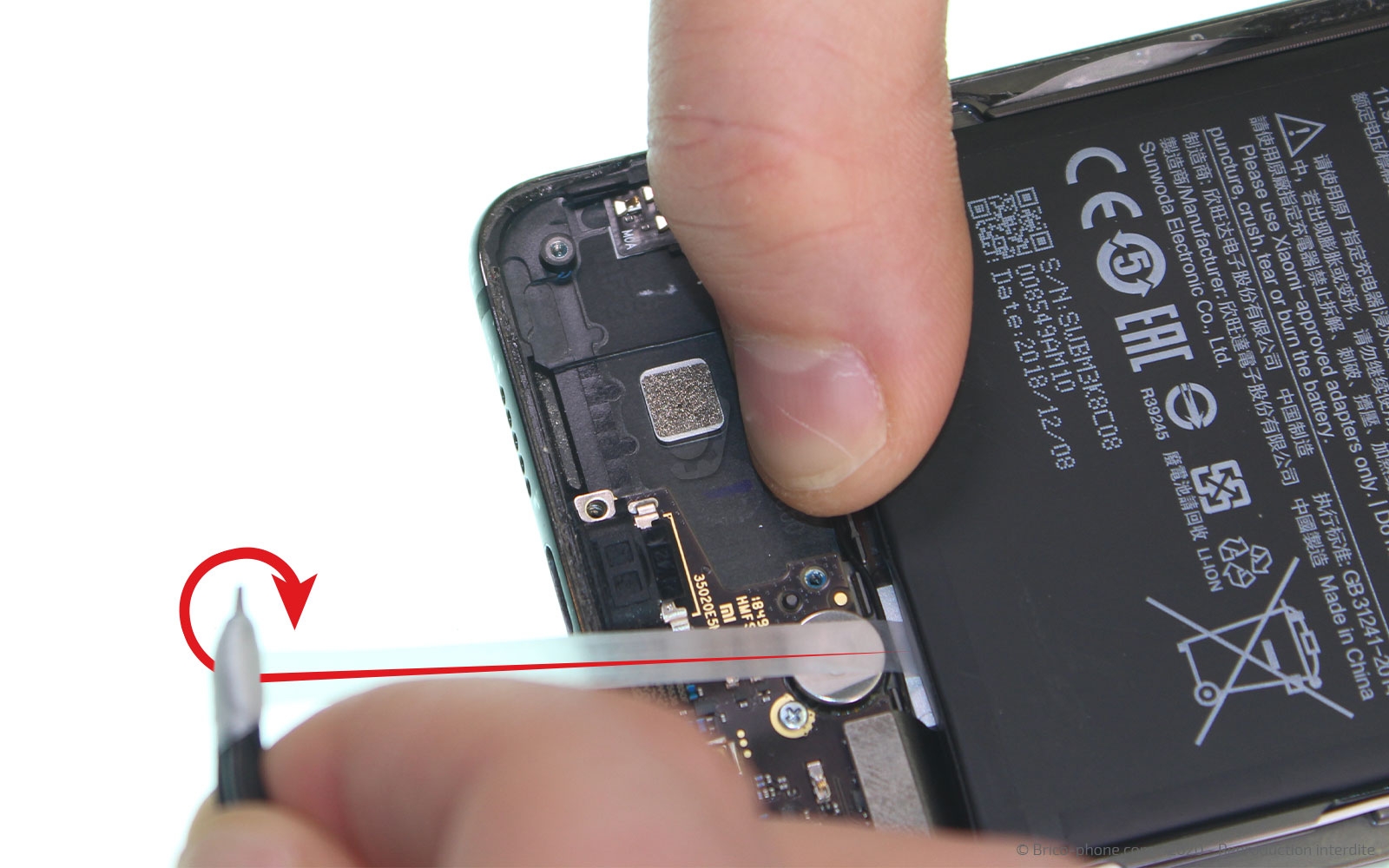

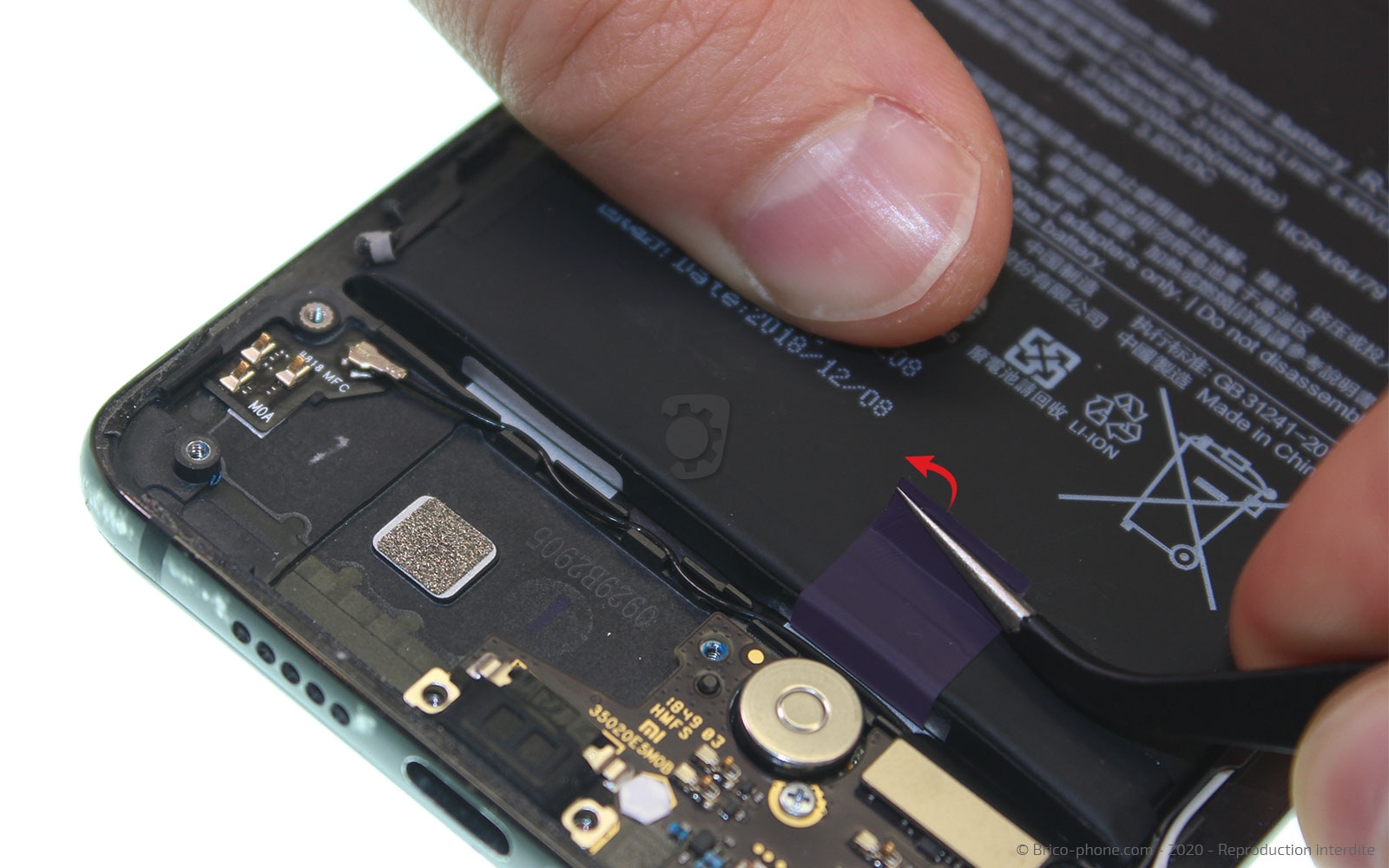

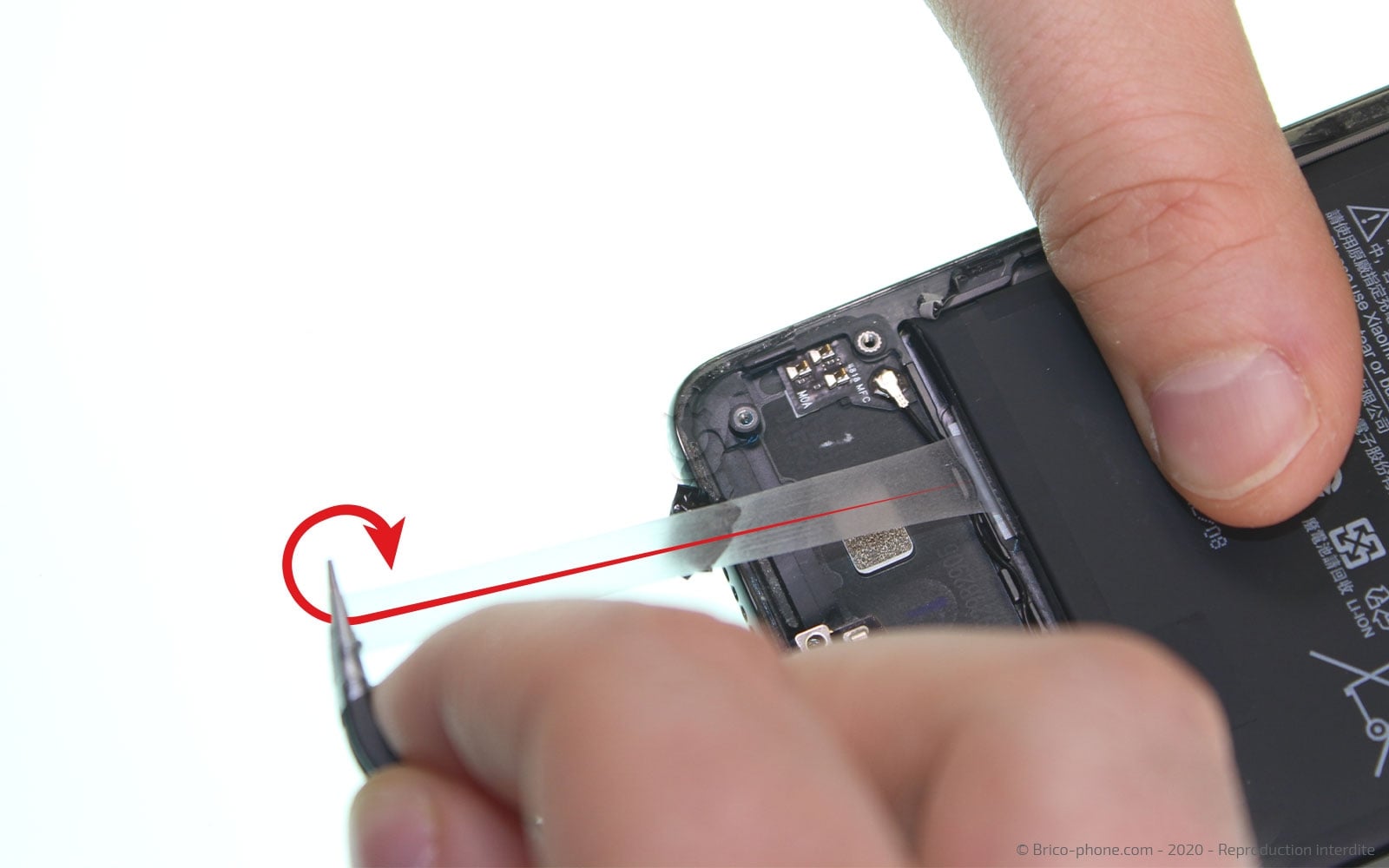

Munissez-vous de la pincette pour décoller le dessus du sticker comme sur la photo 3, puis tout en tirant sur la languette, enroulez-la autour de la pincette pour libérer la batterie.

Faites de même avec le second sticker.
Outils
Pince Brucelles
Etape 10

Etape 10 Extraire la batterie

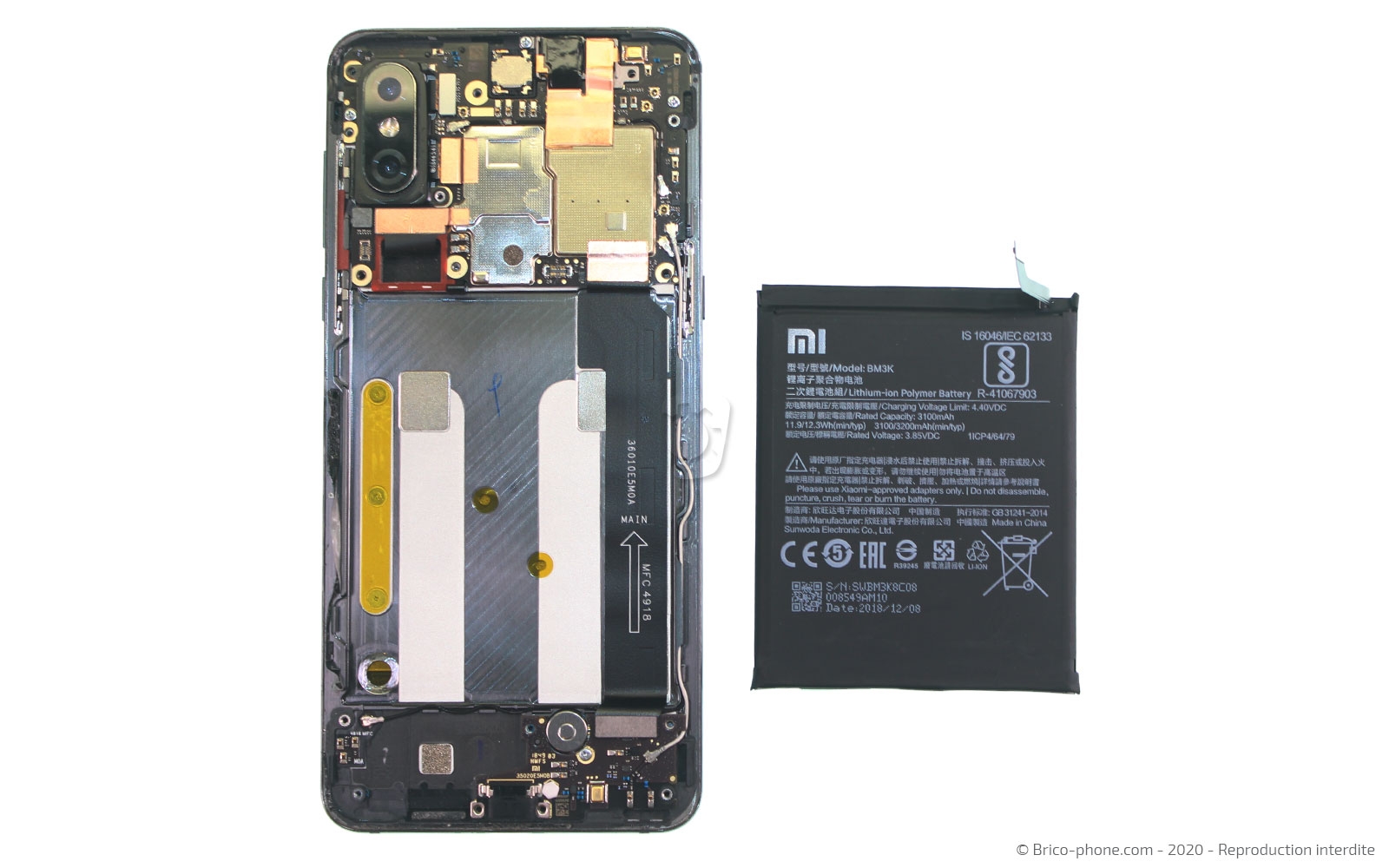

Il ne vous reste plus qu'à faire levier avec la spatule en nylon et à mettre la batterie de côté.
Outils
Levier Nylon
Etape 11

Etape 11 Déconnecter les nappes et extraire le connecteur de charge

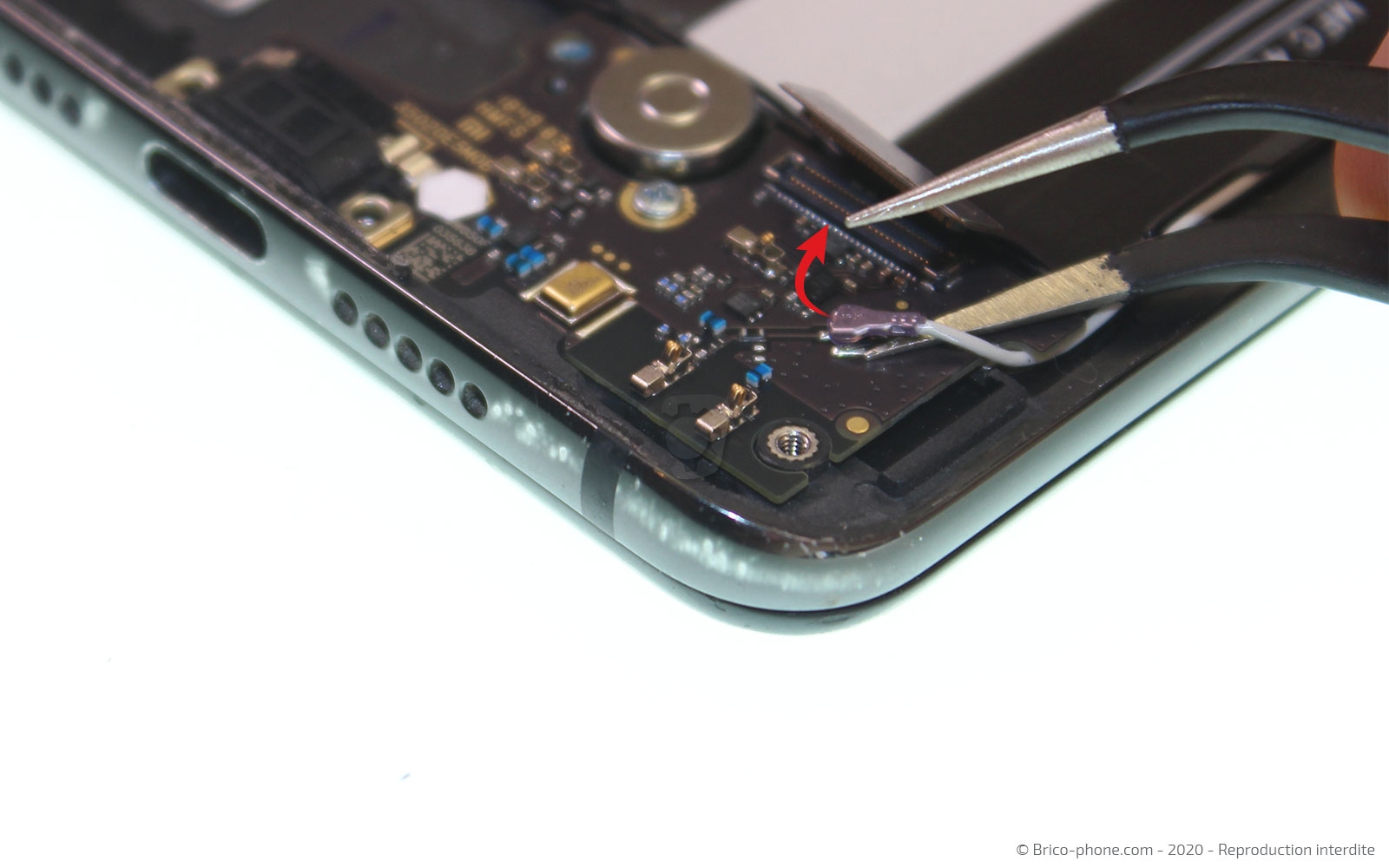

Avec le levier en nylon, déconnectez le câble d'interconnexion, puis le câble coaxial avec la pincette en métal.

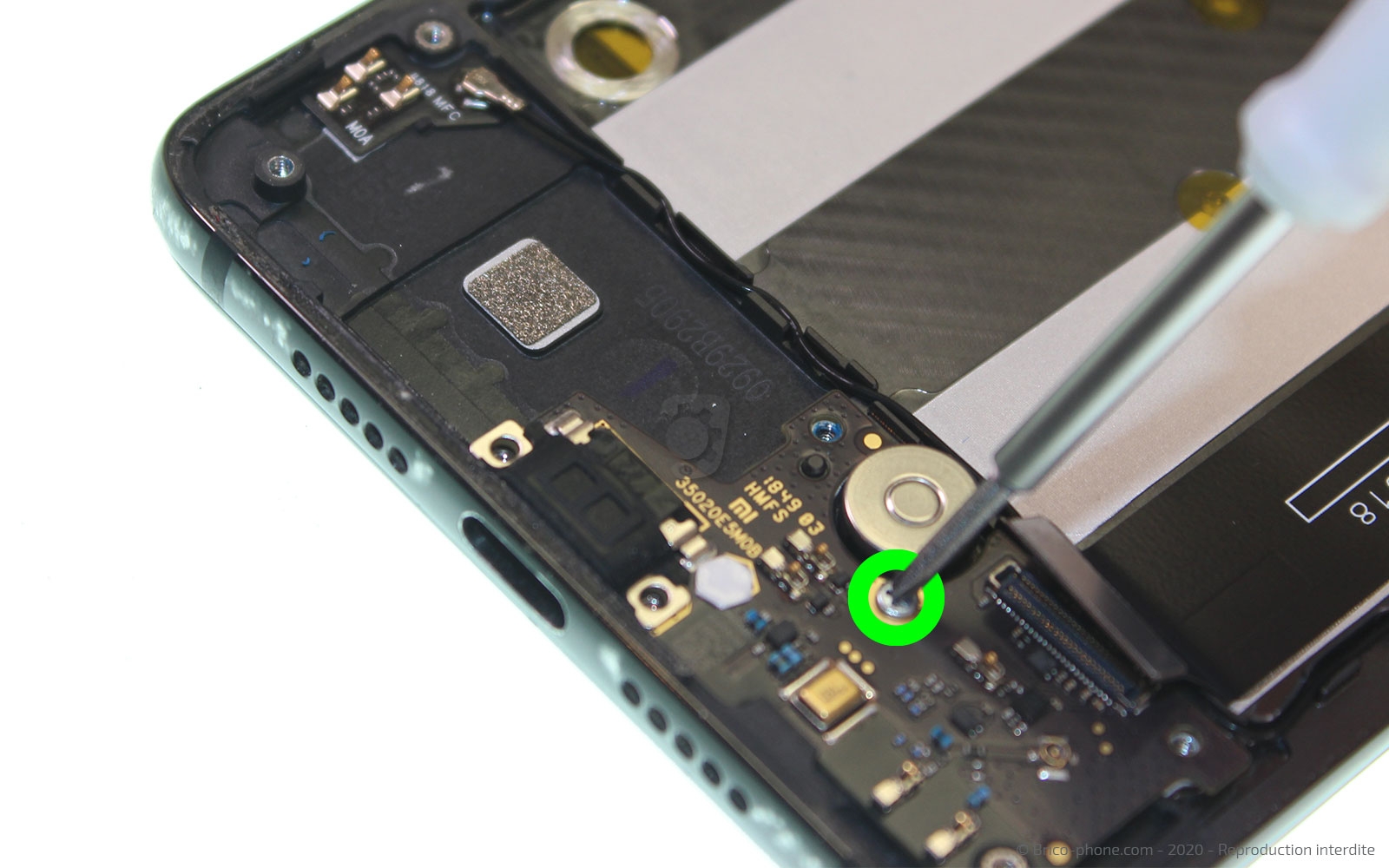

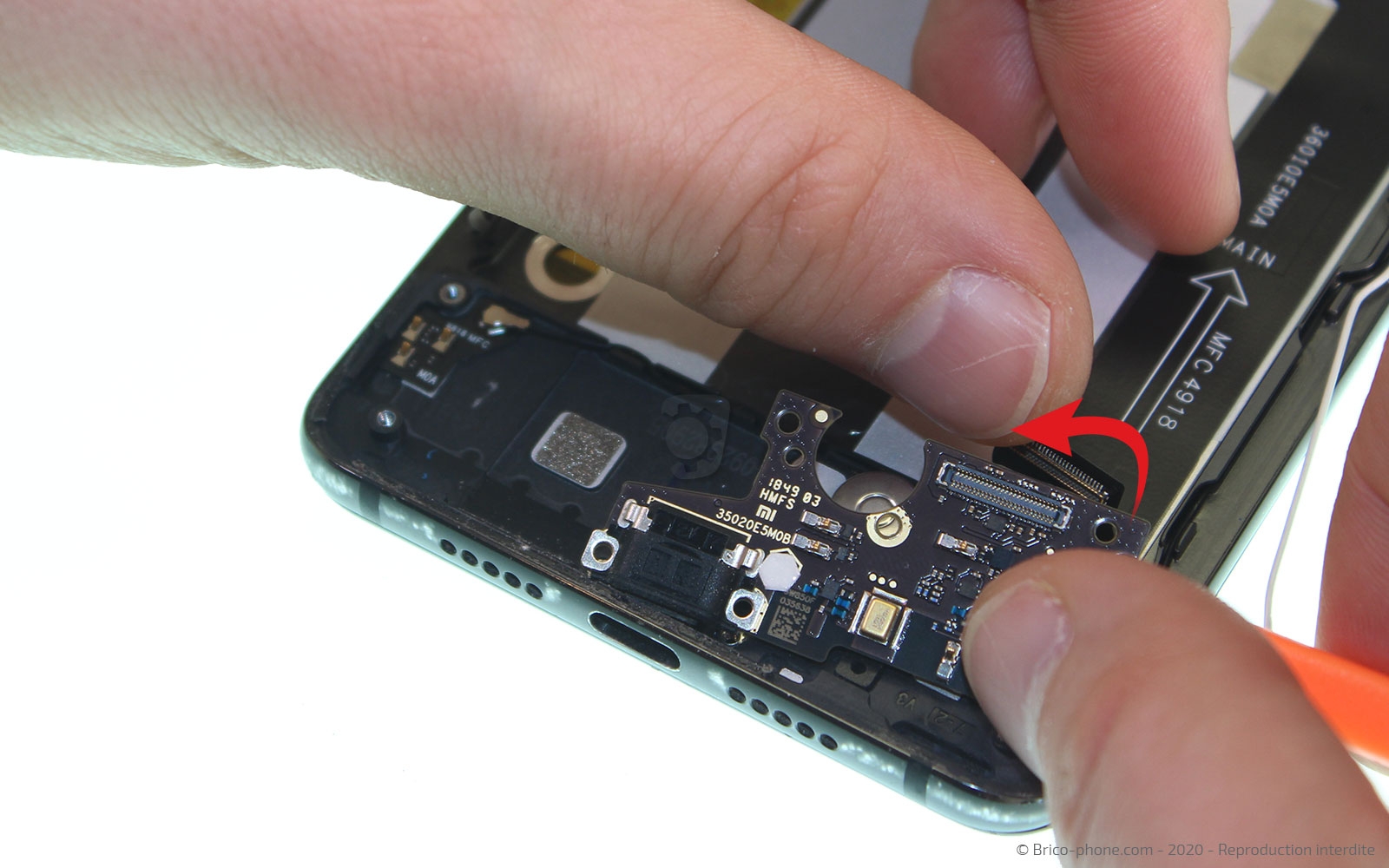

Avec le tournevis cruciforme, dévisser la seule vis qui maintient le connecteur de charge, puis faites levier avec le spudger pour le sortir du téléphone.
Outils
Levier Nylon
Pince Brucelles
Etape 12

Etape 12 Enlever la nappe réseau

Commencez par déconnecter le câble coaxial noir, puis avec le sèche-cheveux ou le décapeur thermique chauffez légèrement la nappe pour ramollir le sticker.
Il ne vous reste plus qu'à l'extraire du téléphone avec la pincette en métal.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 13

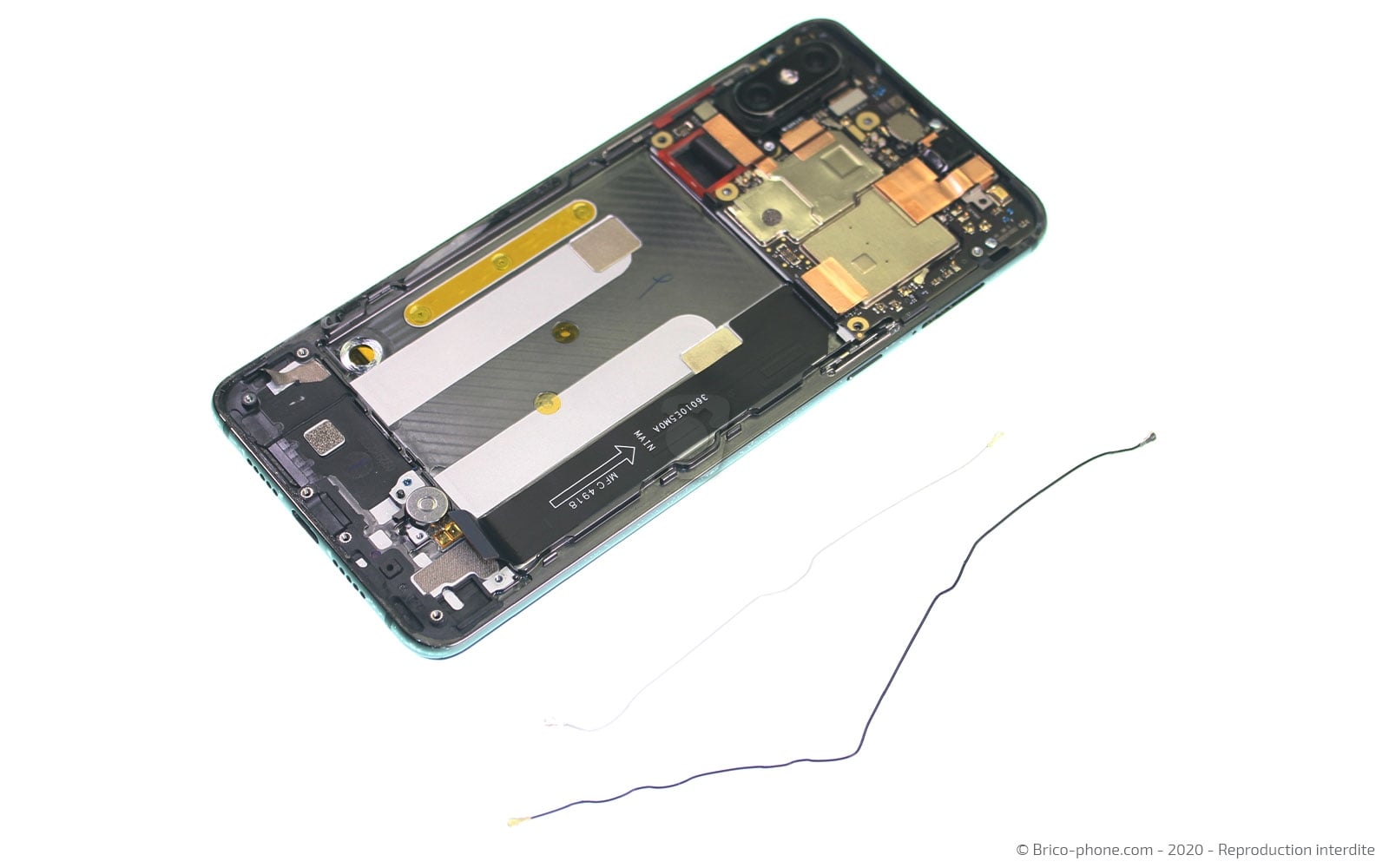

Etape 13 Déconnecter et retirer les câbles coaxiaux

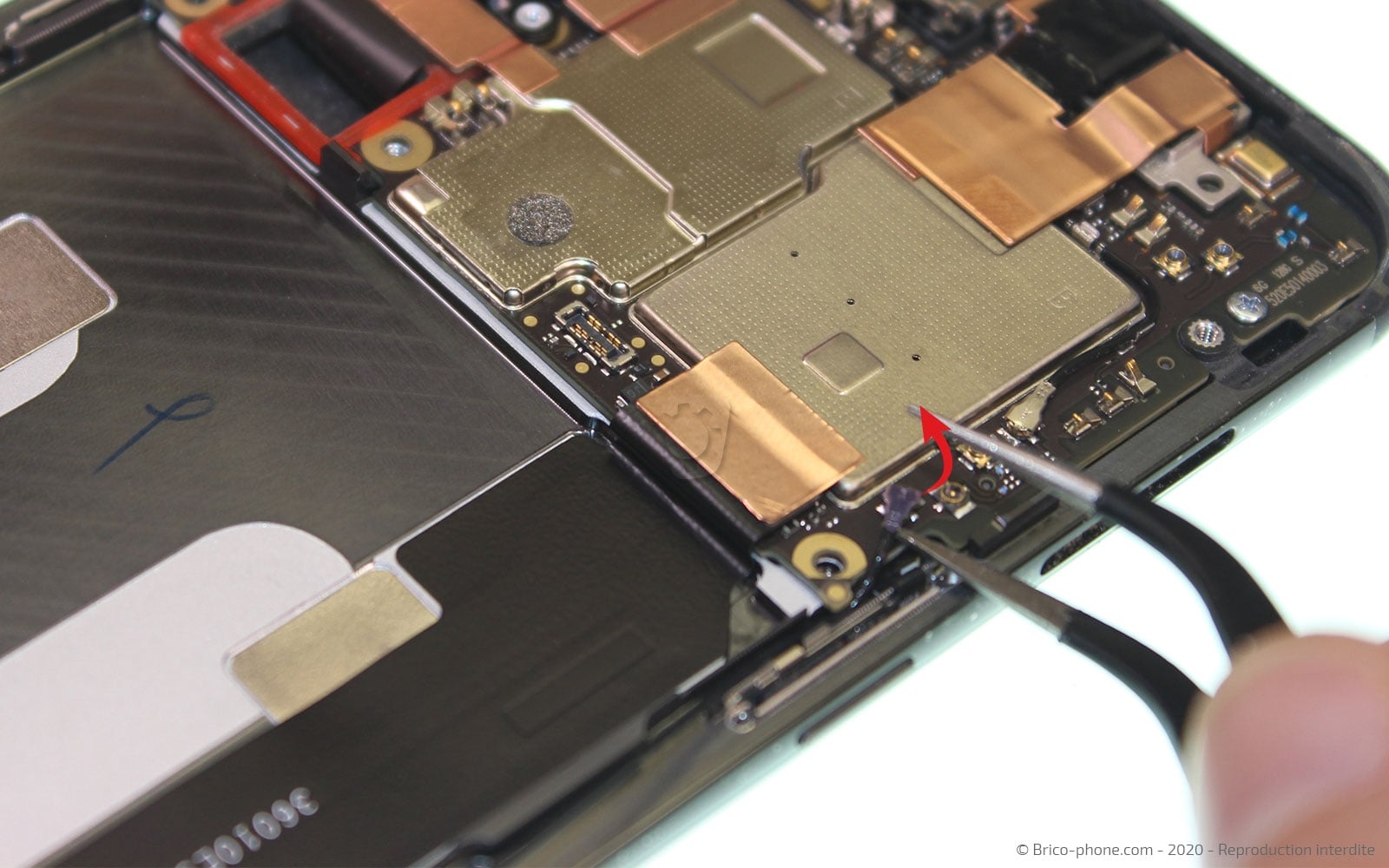

Avec la pincette en métal, déconnectez les deux câbles coaxiaux (un noir et un blanc) de la carte mère, puis sortez-les du téléphone.
Outils
Pince Brucelles
Etape 14

Etape 14 Retirer la nappe d'interconnexion

Avec la pincette en métal, décollez la partie en cuivre de la nappe pour la décrocher de la carte-mère.
Avec le levier en nylon, déconnectez la nappe d'interconnexion, et retirez-la du téléphone.
Outils
Levier Nylon
Etape 15

Etape 15 Retirer la lentille et déconnecter l'écran

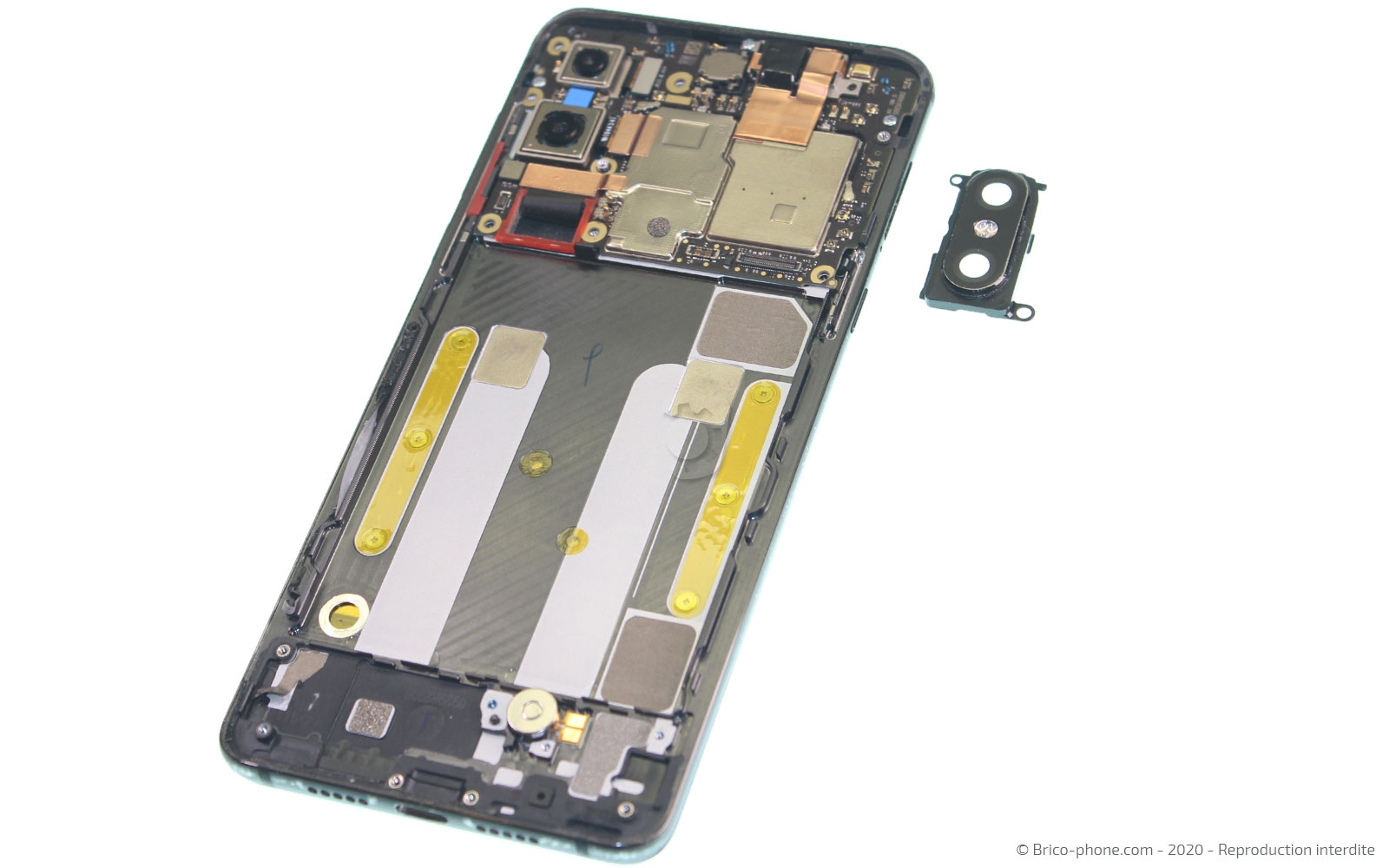

Commencez par extraire la lentille de la caméra arrière en la prenant avec vos doigts.

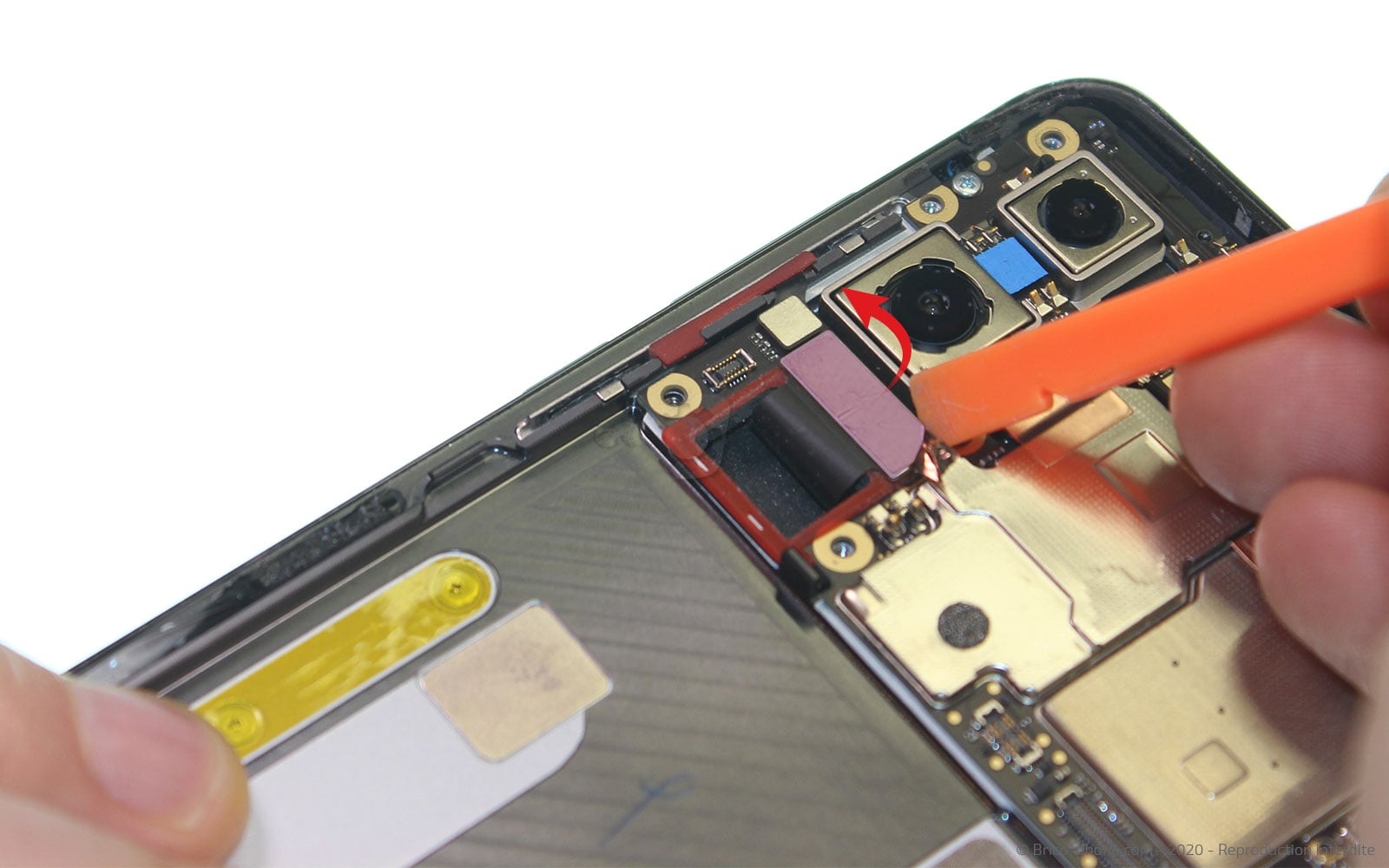

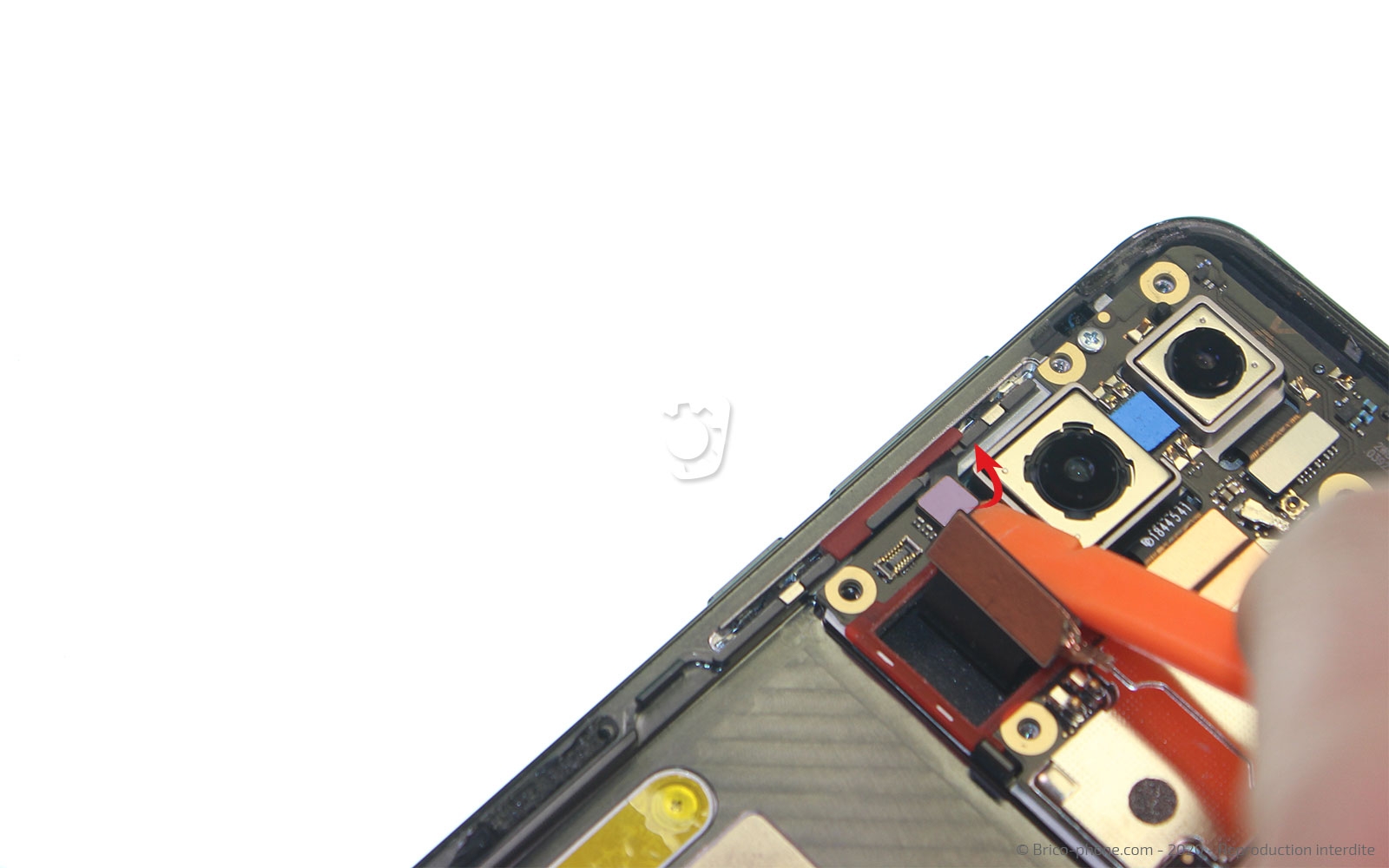

Munissez-vous de la spatule pour déconnecter la nappe de la rallonge de l'écran.
Outils
Levier Nylon
Etape 16

Etape 16 Extraire la carte-mère

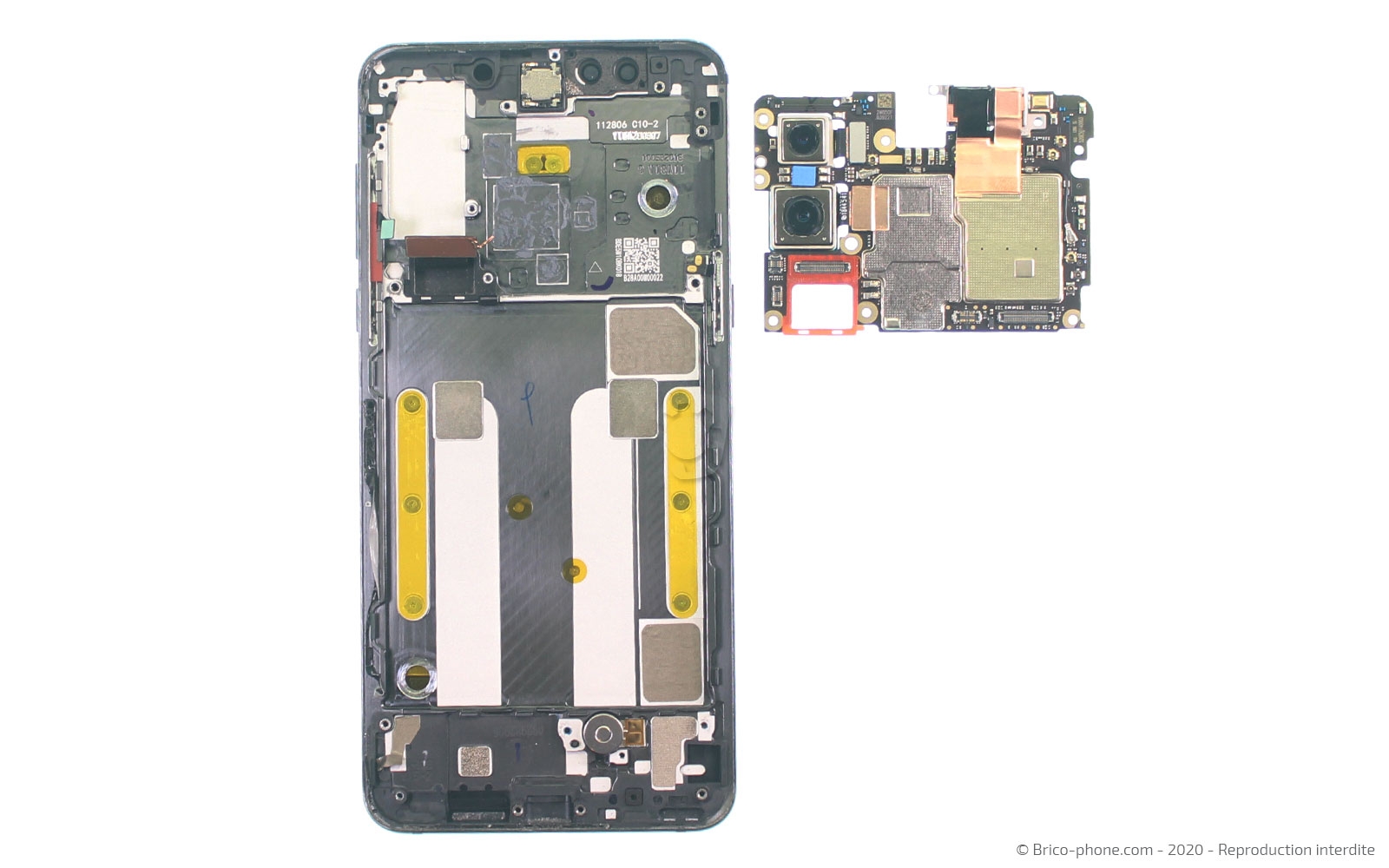

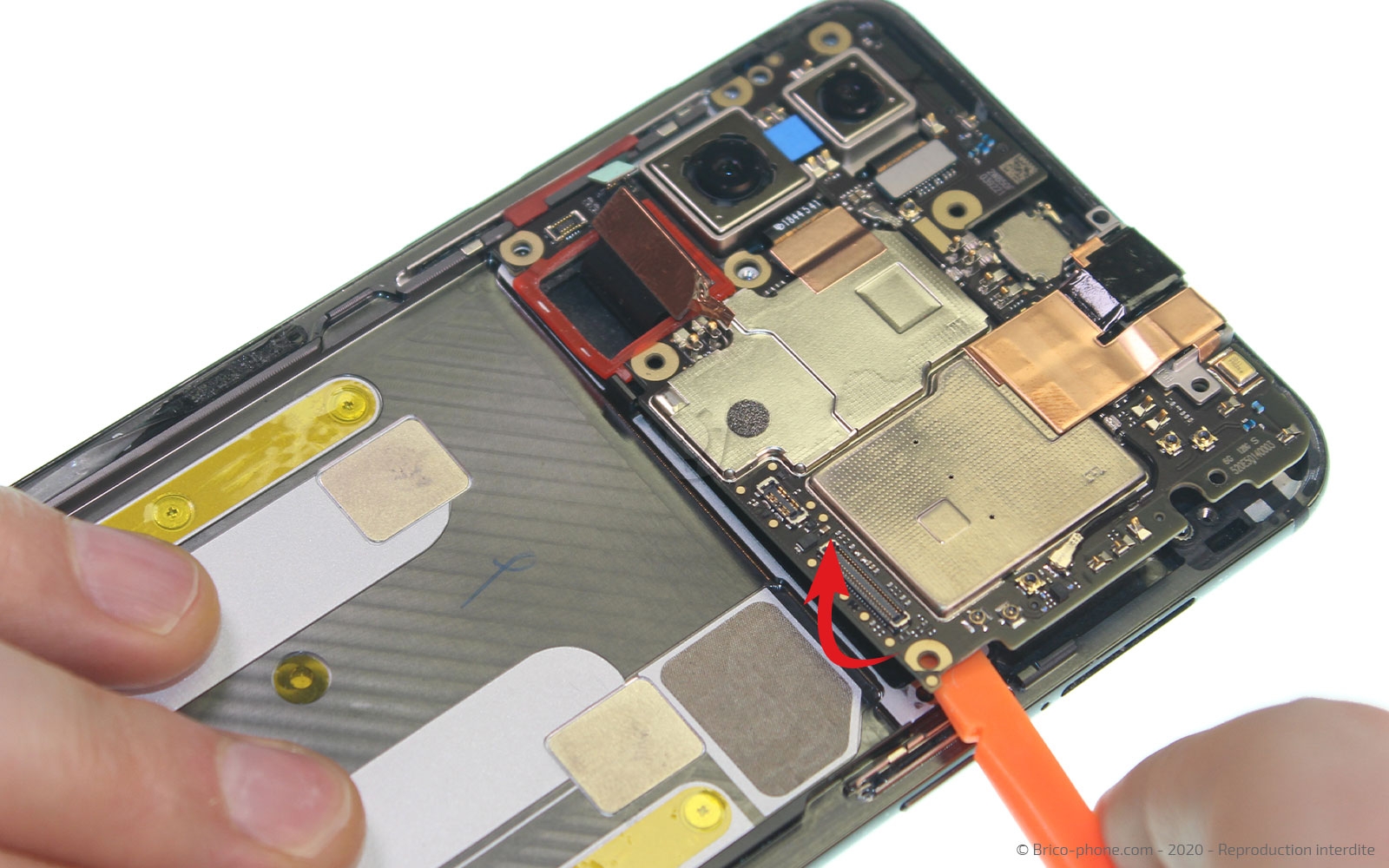

Dévissez les trois vis cruciformes entourées en vert avec le tournevis du kit outils, puis faites levier avec la spatule sur le coin en bas à droite de la carte-mère pour l'extraire du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 17

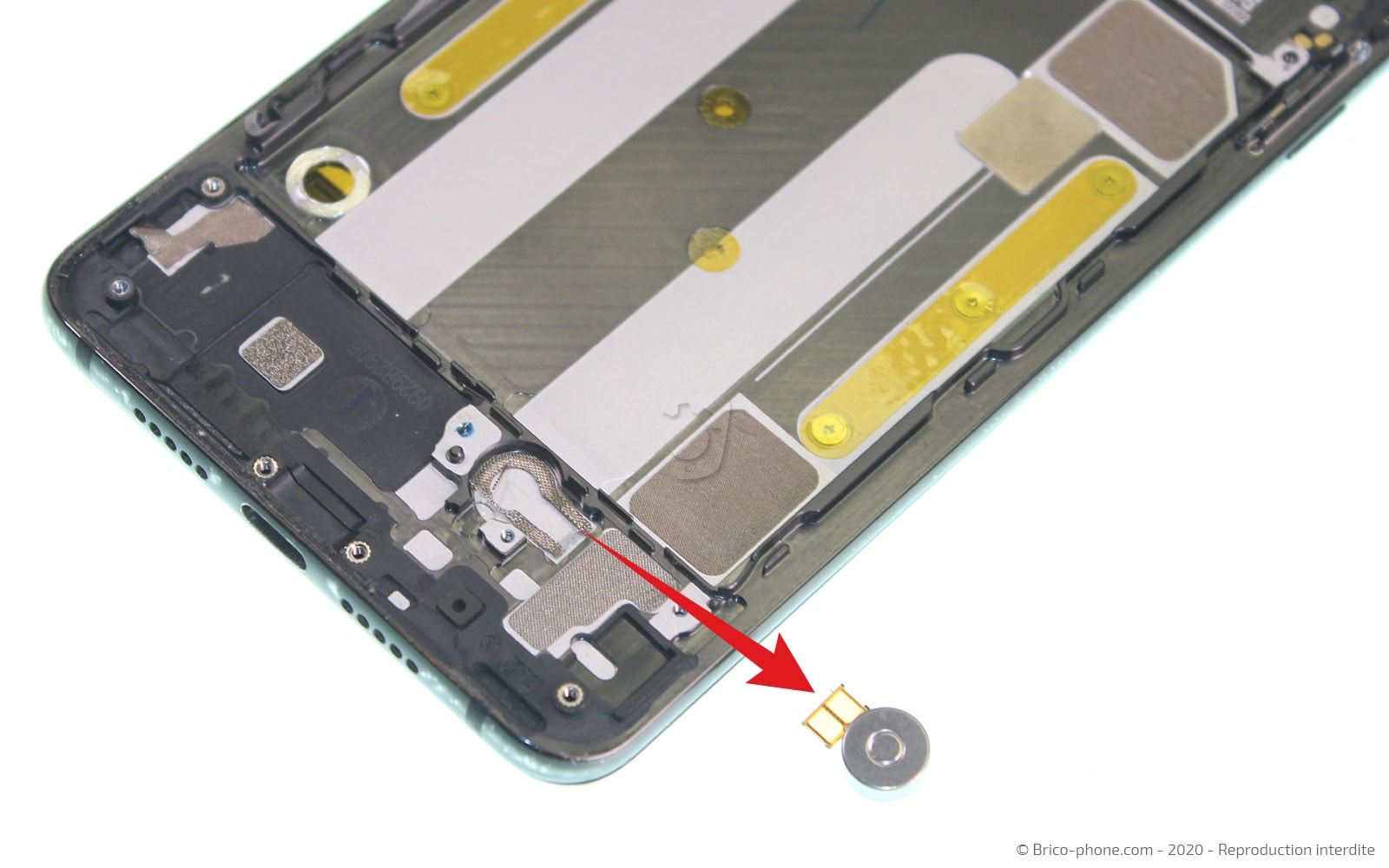

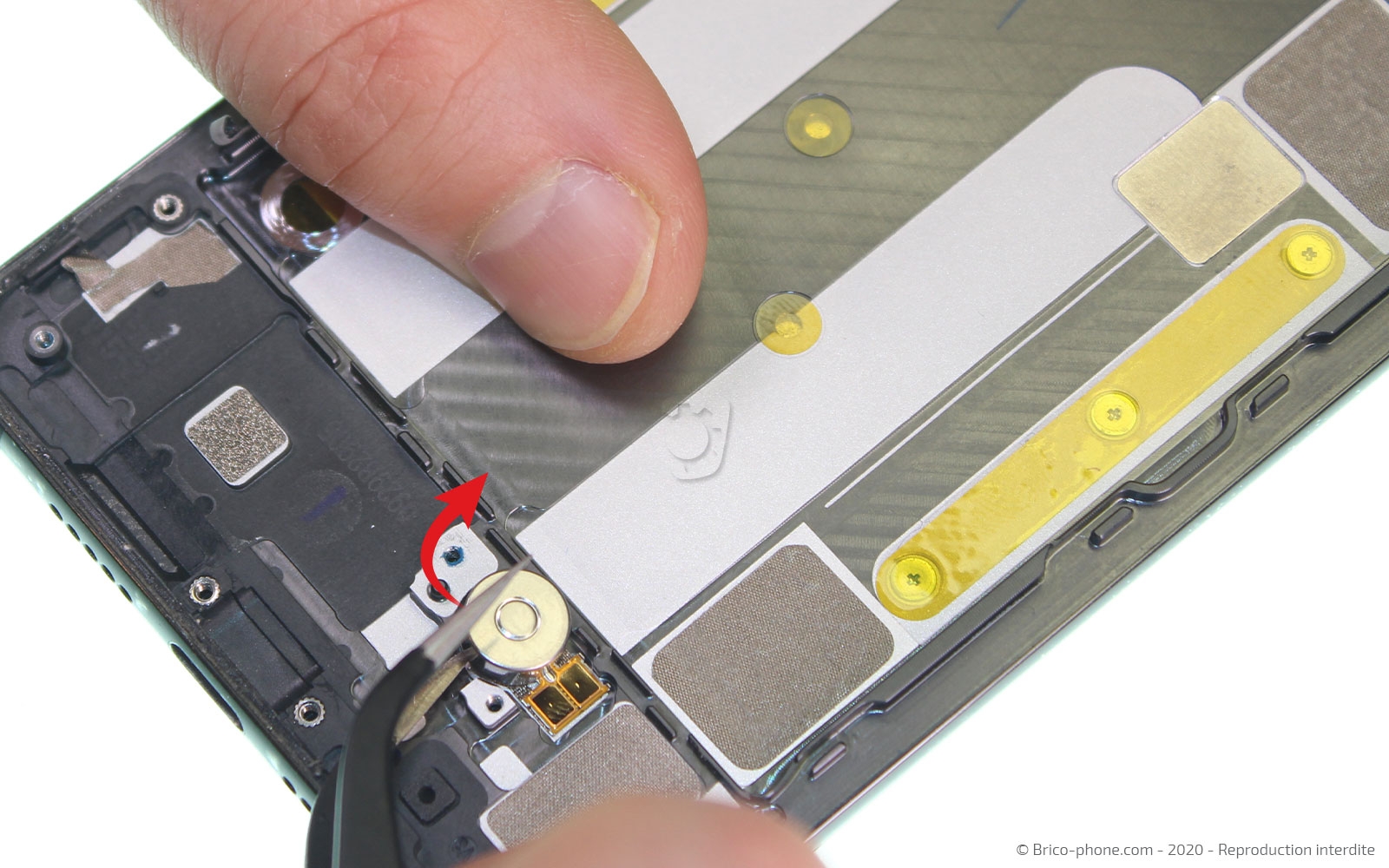

Etape 17 Enlever le vibreur et l'écouteur de l'oreille

Avec la pincette, faites levier pour retirer le vibreur ainsi que l'écouteur de l'oreille.
Outils
Pince Brucelles
Etape 18

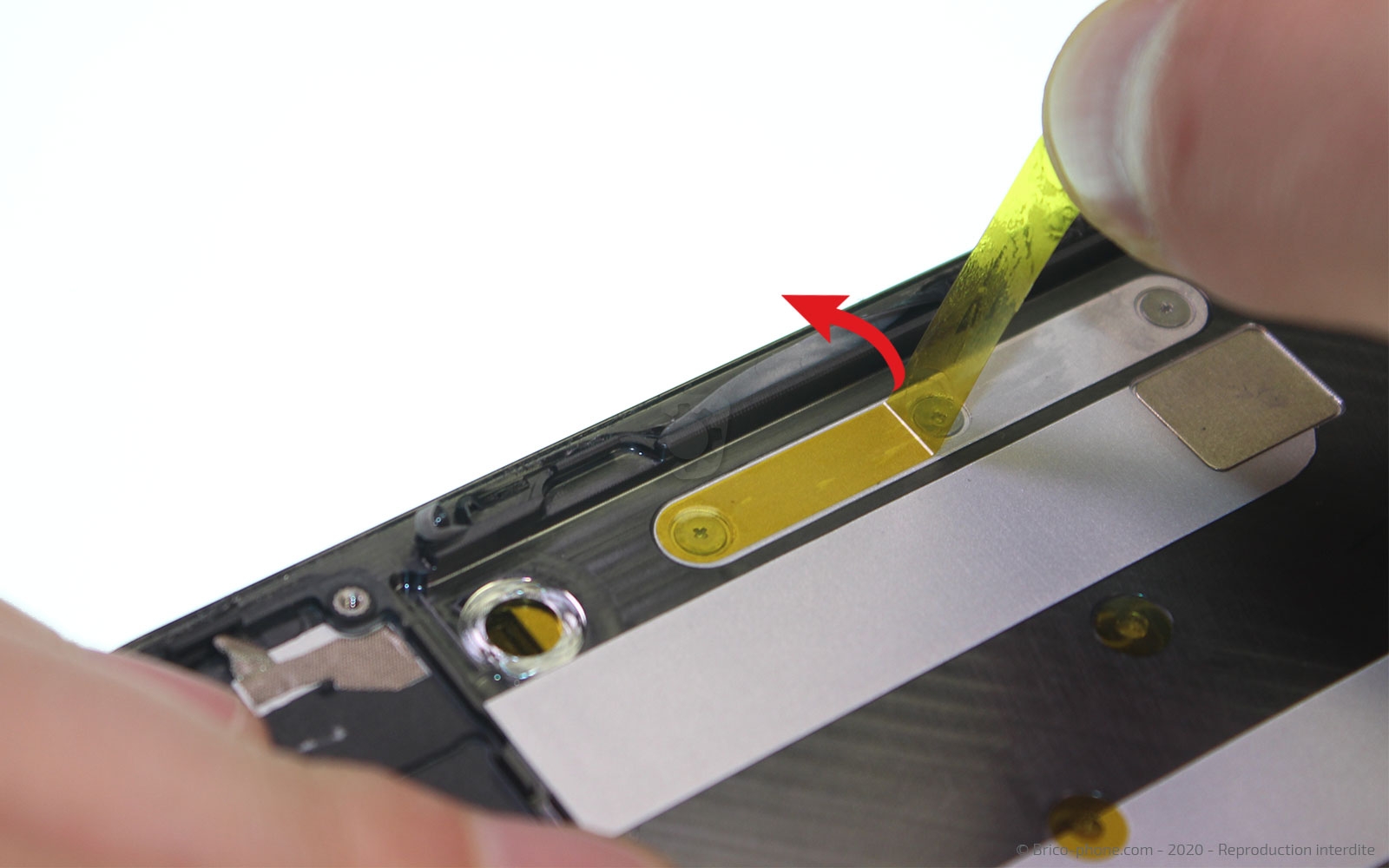

Etape 18 Dévisser les vis du châssis

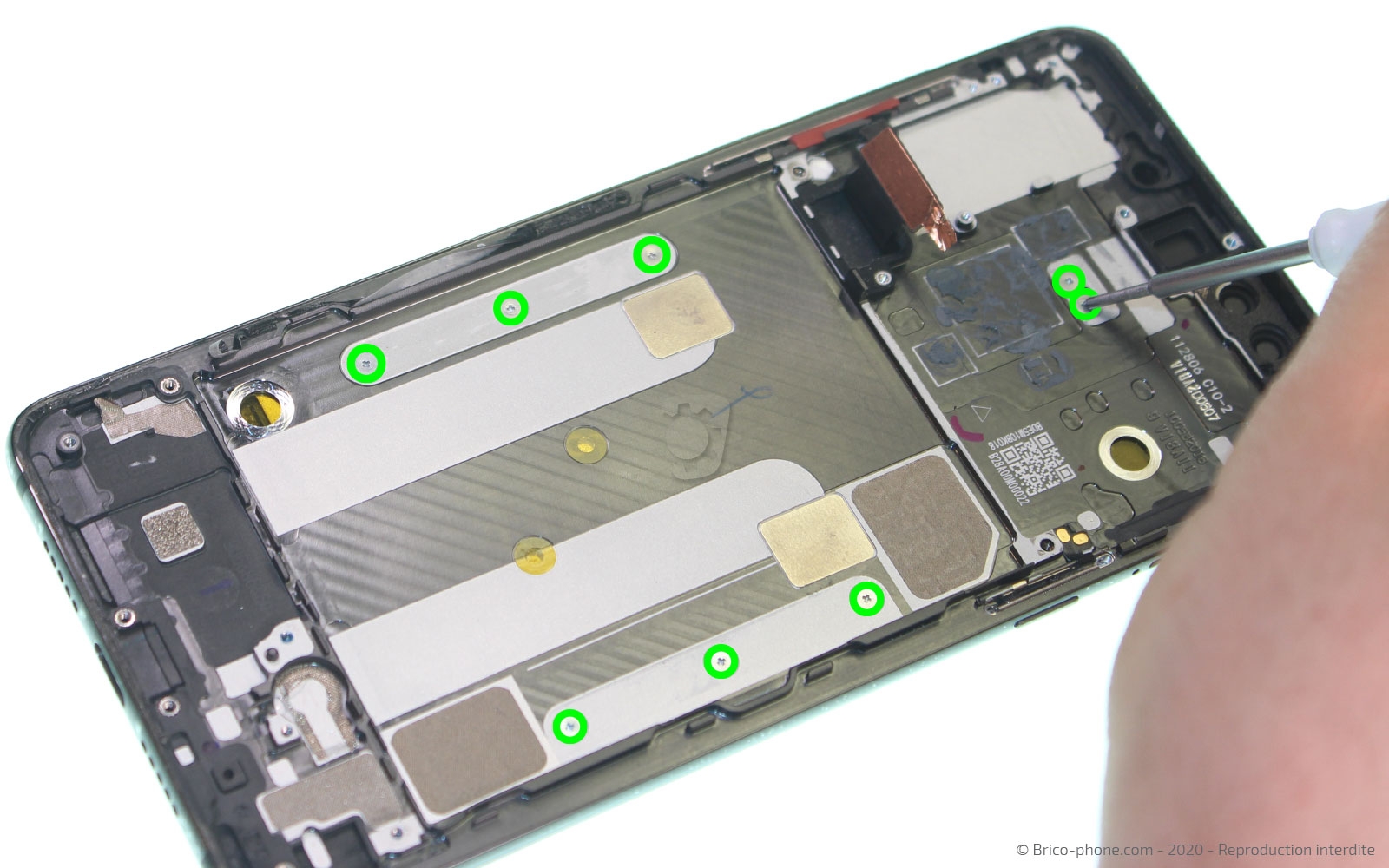

Commencez par retirer les stickers qui protègent les vis, ils sont de couleurs jaunes et sont au nombre de trois.

Il ne vous reste plus qu'à dévisser les vis entourées en vert avec le tournevis cruciforme.

Vous en aurez trois de chaque côté et deux sur le haut.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 19

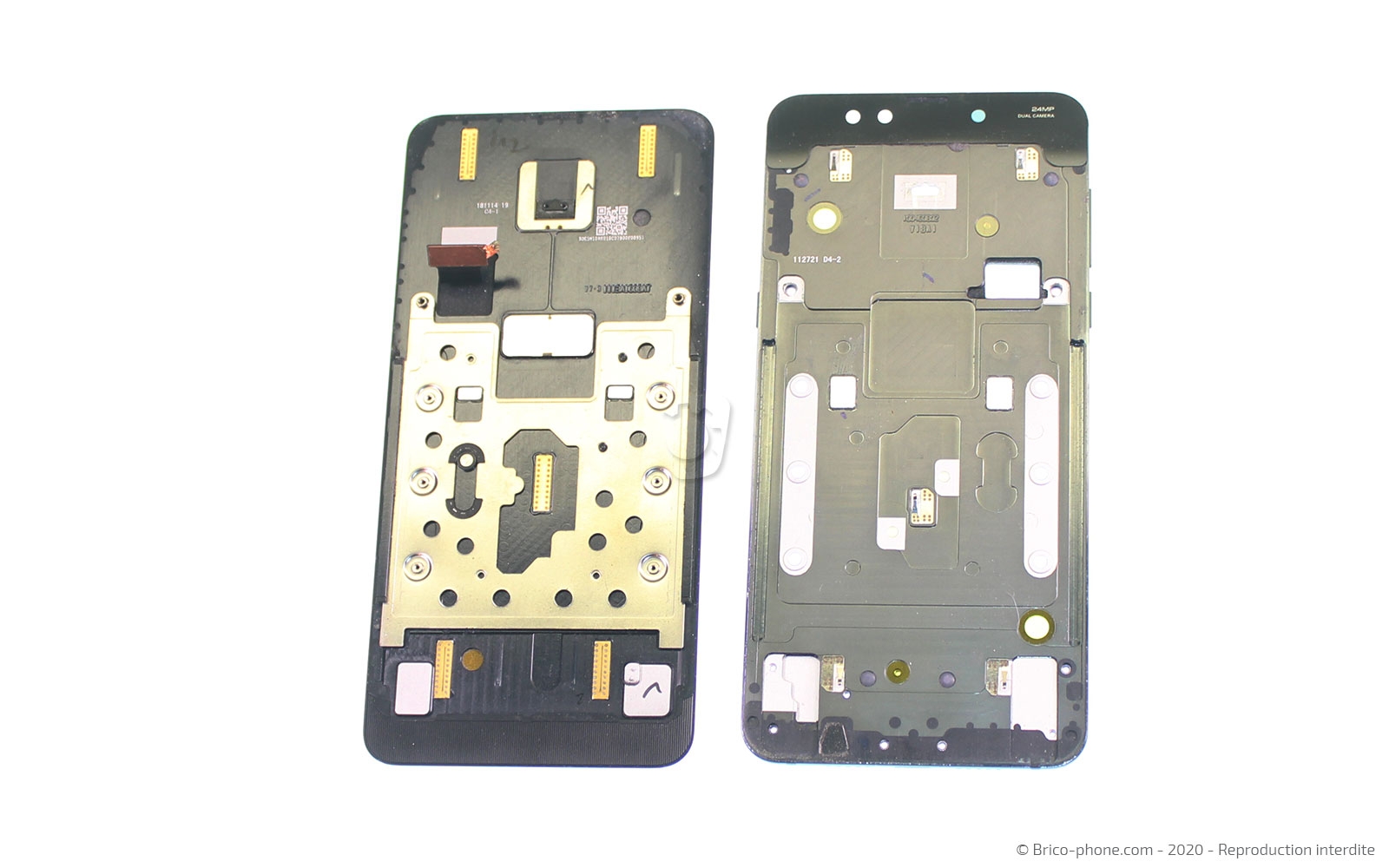

Etape 19 Dissocier les deux châssis

Soulevez le châssis où il y avait les composants du téléphone pour l'ôter de celui de l'écran.
Etape 20

Etape 20 Chauffer l'écran et créer un point d'insertion

Commencez par chauffer le contour de l'écran pour ramollir le sticker.
Vous pouvez utiliser un sèche-cheveux ou un décapeur thermique, en ne dépassant pas les 80 degrés pour ne pas endommager les composants internes du téléphone.
Si vous avez commandé le coussin chauffant sur notre site, mettez-le 1 à 2 minutes au micro-onde, puis appliquez-le 30 à 40 secondes sur l'écran.

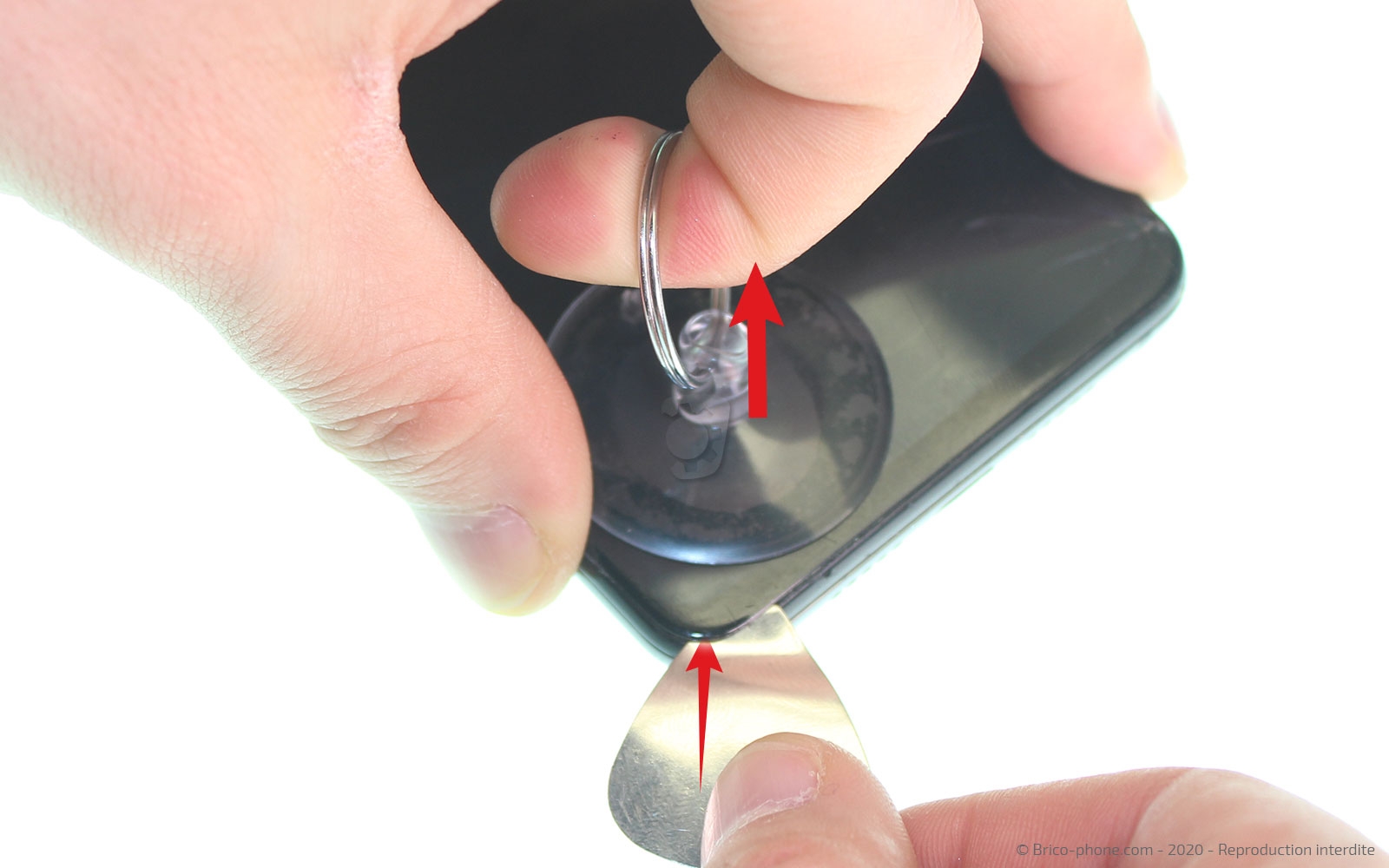

Placez la ventouse dans un coin de l'écran, puis tout en tirant fortement sur son anneau, insérez le médiator en métal troué entre la vitre et le joint en plastique de l'écran pour créer un interstice.

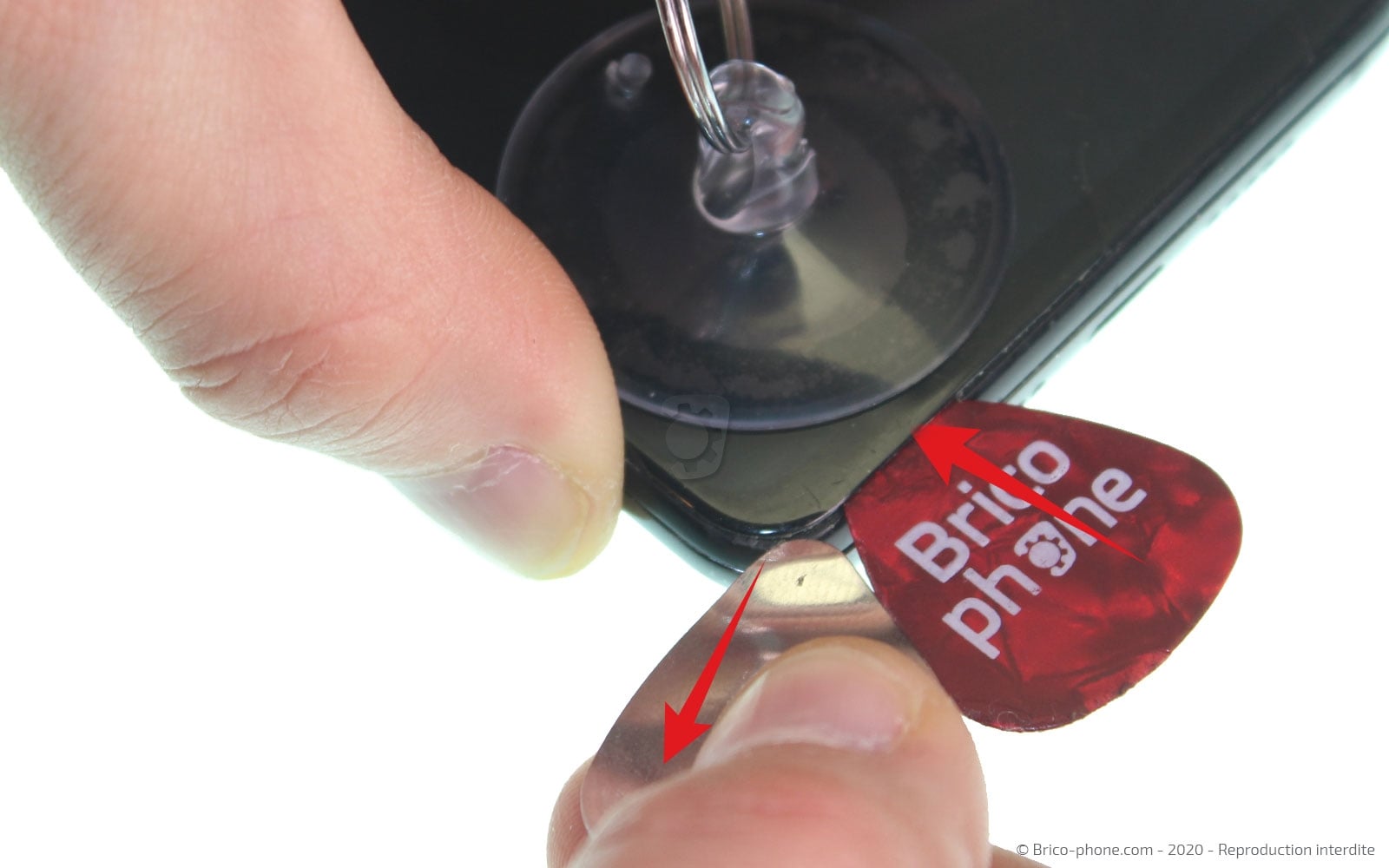

Une fois une ouverture créée, insérez les deux médiators en plastique, puis retirez celui en métal.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 21

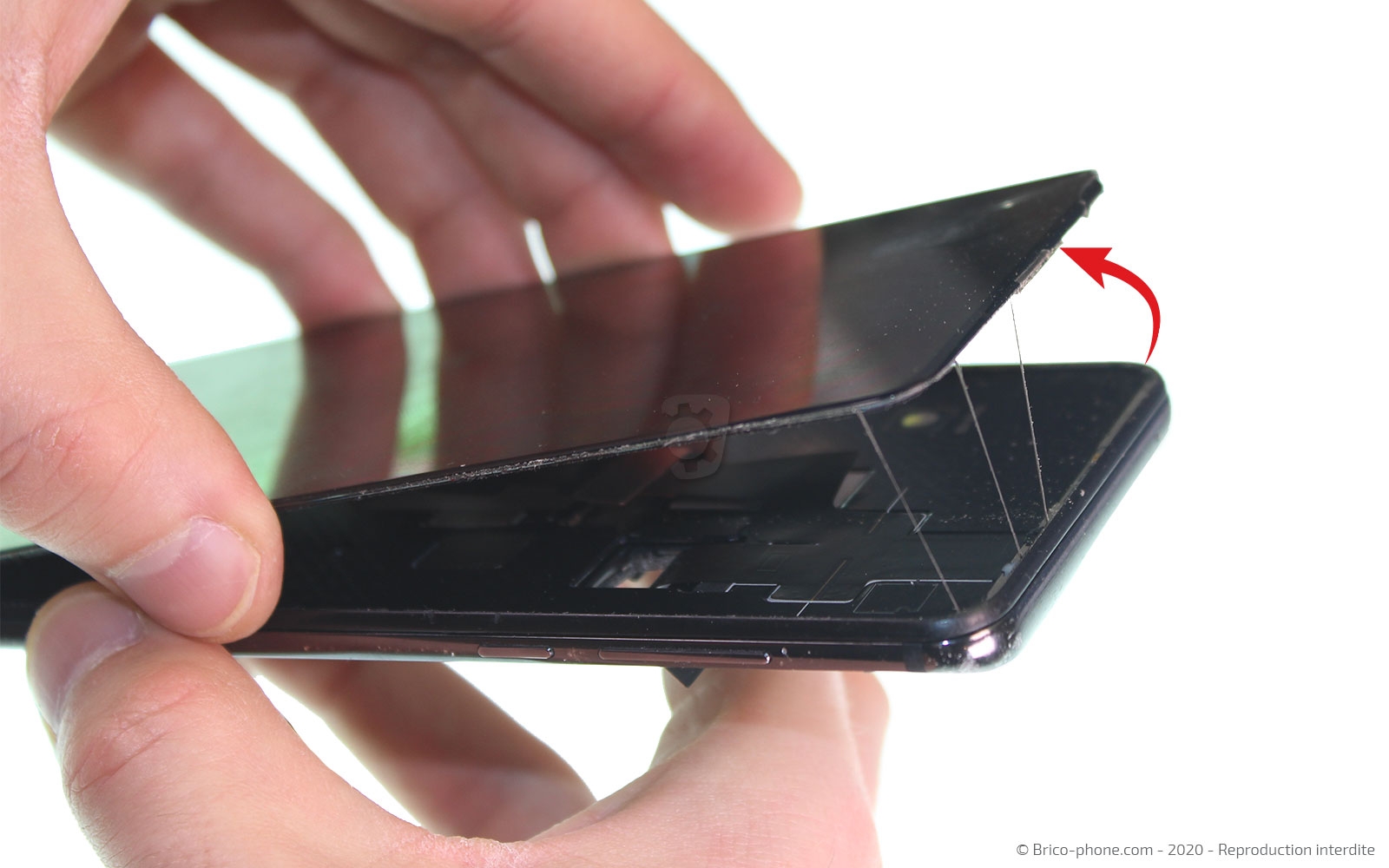

Etape 21 Décoller l'écran

Avec les médiators en plastique, faites le tour de l'écran pour le dissocier du châssis.
Outils
Médiator
Etape 22

Etape 22 Enlever l'écran

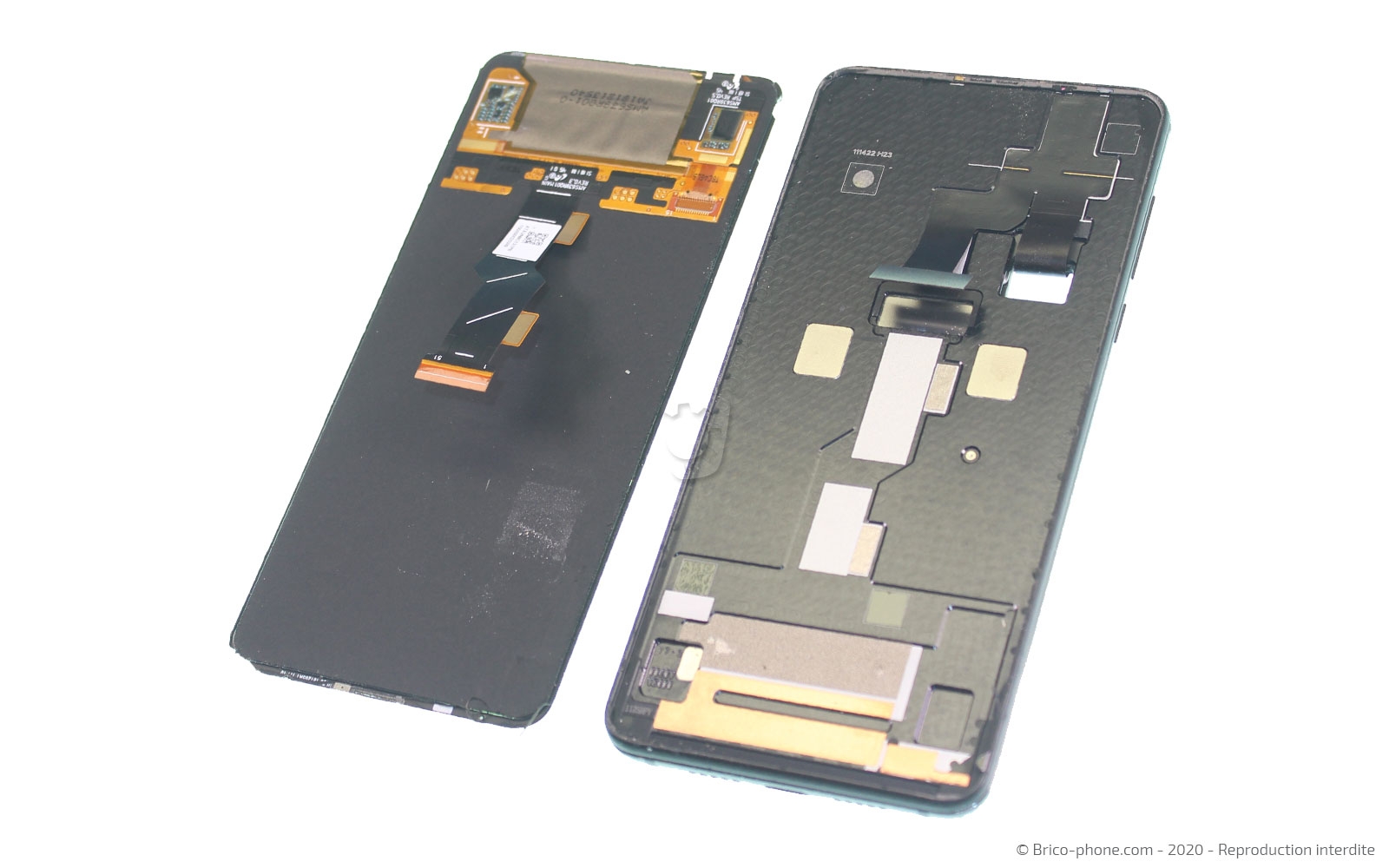

Pour retirer l'écran, déconnectez-le de la rallonge qui est collée sur le châssis.

Pour cela, positionnez-le comme sur la photo 1, c'est à dire en faisant basculer l'écran par le haut pour passer la vitre derrière le châssis.

Puis, déconnectez la nappe de l'écran avec le levier en nylon.
Outils
Levier Nylon
Etape 23

Etape 23 Retirer le joint de la nappe de l'écran

Vous pouvez enlever le joint en caoutchouc rouge de la carte-mère avec la pincette.
Outils
Pince Brucelles
Etape 24

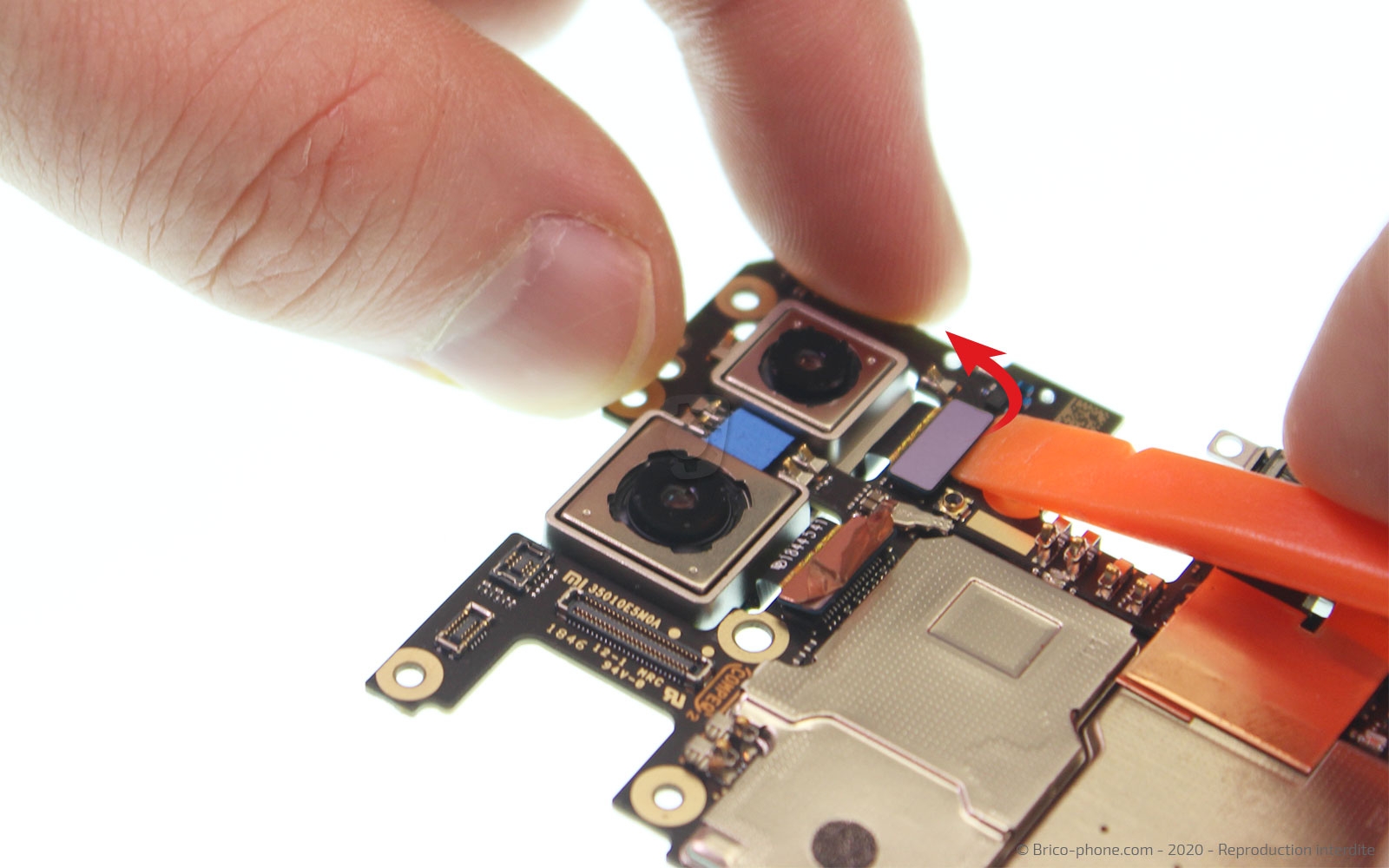

Etape 24 Retirer les caméras arrières

Commencez par décoller la partie en cuivre qui se trouve sur la partie de la carte-mère avec la pincette en métal.

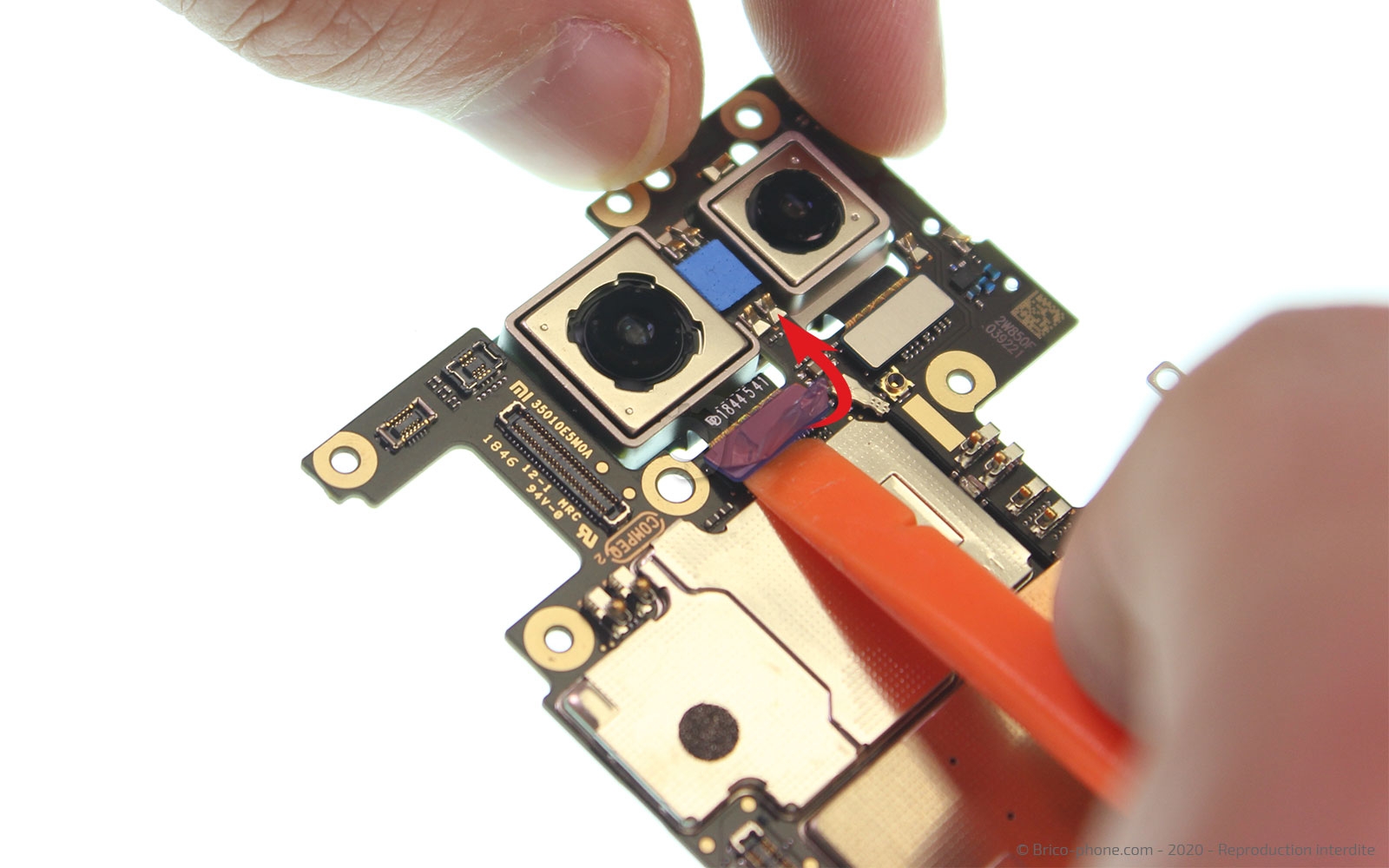

Avec le spudger, déconnectez les deux caméras arrières et retirez-les.
Outils
Levier Nylon
Pince Brucelles
Etape 25

Etape 25 Retirer la caméra avant

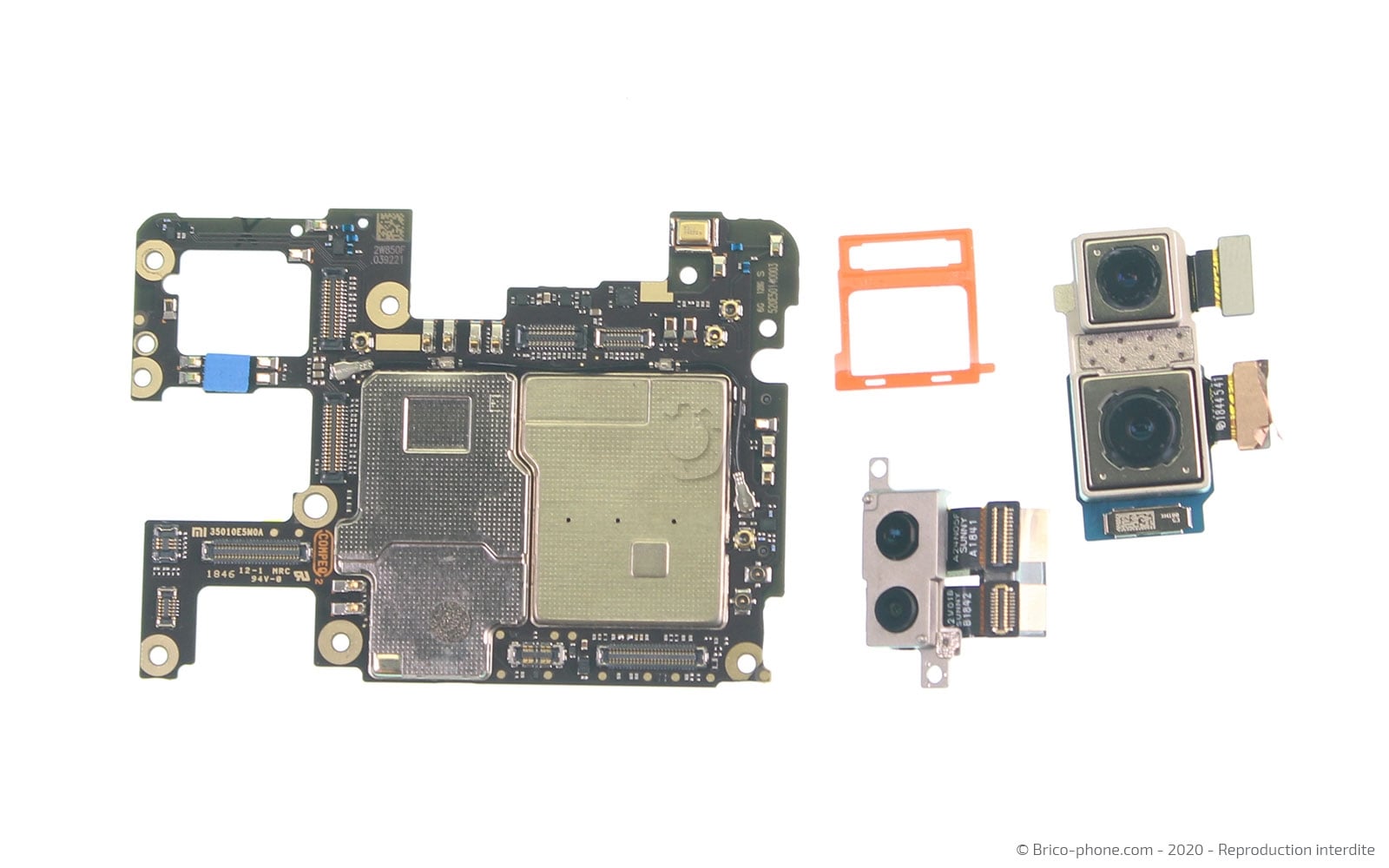

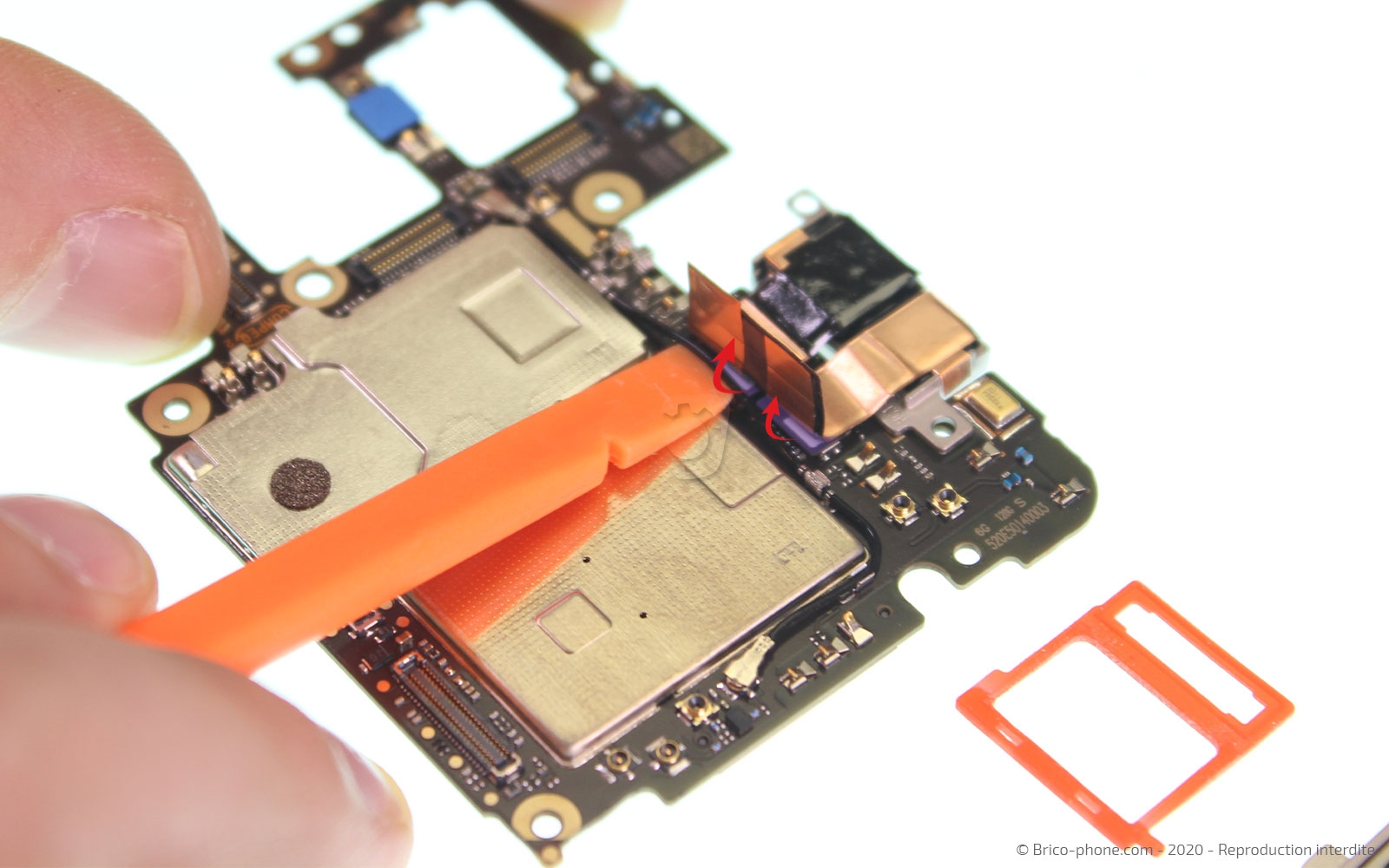

Comme pour les caméras arrières, soulevez la protection en cuivre , puis déconnectez-la avec le levier pour la retirer de la carte mère.
Vous devriez avoir tous les éléments de la photo 3 sur le côté.
Outils
Levier Nylon
Pince Brucelles

Vue éclatée

Le démontage complet est maintenant terminé, sur cette photo vous pouvez voir les éléments qui composent le Xiaomi Mi Mix 3.
Pour remonter le téléphone, reprenez le tutoriel dans le sens inverse.
