Démontage complet sur Mi 9 SE

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi 9 SE
Réparation
Note de réparabilité 12/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

Découvrir les composants du Xiaomi Mi 9 SE.

La caméra arrière de votre smartphone est en panne ...

Vous souhaitez connaitre les différentes pièces qui composent votre smartphone ou remplacer un petit composant de votre Xiaomi Mi 9 SE ?
Brico-Phone met à votre disposition ce tutoriel photos pour vous accompagner durant toute votre réparation ou simplement pour vous permettre de savoir la composition de votre appareil.

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Il est temps de réparer votre smartphone mais avant de commander la nouvelle pièce, nous vous conseillons de vérifier le numéro de modèle de votre appareil pour être certain de la compatibilité des deux produits. Pour cela, vous avez la possibilité de composer le *#06# et de retranscrire le numéro d'IMEI sur notre page d'accueil.
Brico-Phone vous donnera la nom du modèle ainsi que le lien pour vous diriger directement sur la page des pièces détachées correspondantes à votre Xiaomi Mi 9 SE.
L'autre éventualité est de retourner l'appareil et de vérifier que la référence écrite soit : M1903F2G.

Une fois les vérifications effectuées et la pièce commandée, préparez-vous un espace de travail propre et dégagé.
Etape 1

Etape 1 Eteindre et retirer le rack Sim

Avant de débuter toute réparation, il est préférable d'éteindre le téléphone et de retirer le tiroir Sim de son emplacement.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour accéder au composant endommagé de votre Xiaomi Mi 9 SE, il vous faut retirer la vitre arrière et pour cela, nous vous conseillons de la chauffer.
Servez-vous d'un coussin chauffant passé au micro-onde 1 à 2 minutes, que vous viendrez déposer sur le dos du téléphone 30 secondes.
Sinon, le décapeur thermique ou votre sèche-cheveux feront très bien l'affaire, puisqu'il vous suffira de passer l'appareil sur le contour du smartphone sans dépasser les 80°C.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Décoller la vitre arrière

Positionnez la ventouse sur le bas de la vitre arrière et en tirant sur sa boucle, essayez d'insérer le médiator en métal percé entre le châssis et la coque.
Ensuite, vous pouvez utiliser la carte fine en PVC ou les médiator en plastique pour continuer le décollage, la manipulation reste la même.
Remplacez le médiator troué par l'outil de votre choix et faites le tour du cache batterie afin de décoller toute la vitre arrière.
Outils
Carte PVC
Médiator
Ventouse
Etape 4

Etape 4 Ouvrir le smartphone

Il ne vous reste plus qu'à retirer la vitre arrière du châssis.
Etape 5

Etape 5 Sortir la plaquette intermédiaire

A l'aide du tournevis cruciforme, retirez les 10 vis de la plaquette intermédiaire. Ensuite, en vous servant du levier en nylon, décollez l'adhésif de la batterie et soulevez la plaquette pour l'extraire de l'appareil.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

Etape 6 Déconnecter la batterie

Toujours avec le même ustensile, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 7

Etape 7 Retirer le haut-parleur externe

Sur la partie inférieure du smartphone, dévissez les 8 vis cruciformes afin de pouvoir sortir le haut-parleur externe du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Enlever la batterie

Sur la batterie, vous trouverez deux languettes noires qui correspondent aux extrémités des stickers retenant le composant au châssis. De ce fait, munissez-vous de la pincette pour attraper cette partie noire et la tirer légèrement afin de pouvoir enrouler le sticker autour de la pince.

Une fois cette manipulation effectuée pour les deux languettes, il ne reste plus qu'à soulever la batterie avec le spudger pour l'extraire du smartphone.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Libérer le connecteur de charge

Avec le même outil, déconnectez la nappe de la rallonge d'interconnexion et celle du lecteur d'empreintes avant de déclipser le câble coaxial.
Dévissez également la dernière vis retenant le connecteur de charge.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Oter le connecteur de charge

Avec le même outil que pour la vitre arrière, chauffez légèrement le connecteur de charge pour ramollir l'adhésif le retenant au châssis.
Puis avec la pincette, décollez le dock.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Récupérer le lecteur d'empreintes

Glissez la pince métallique sous la nappe du lecteur d'empreintes pour le décoller avant de faire la même chose mais cette fois-ci sous le capteur.
Vous pouvez maintenant le sortir du smartphone.
Outils
Pince Brucelles
Etape 12

Etape 12 Sortir le vibreur

Chauffez la nappe du vibreur afin de pouvoir le décoller en faisant attention à prendre la plaquette métallique en plus de la nappe (photo3) lorsque vous passerez la pincette pour décoller le composant.
Outils
Pince Brucelles
Etape 13

Etape 13 Délivrer la carte mère

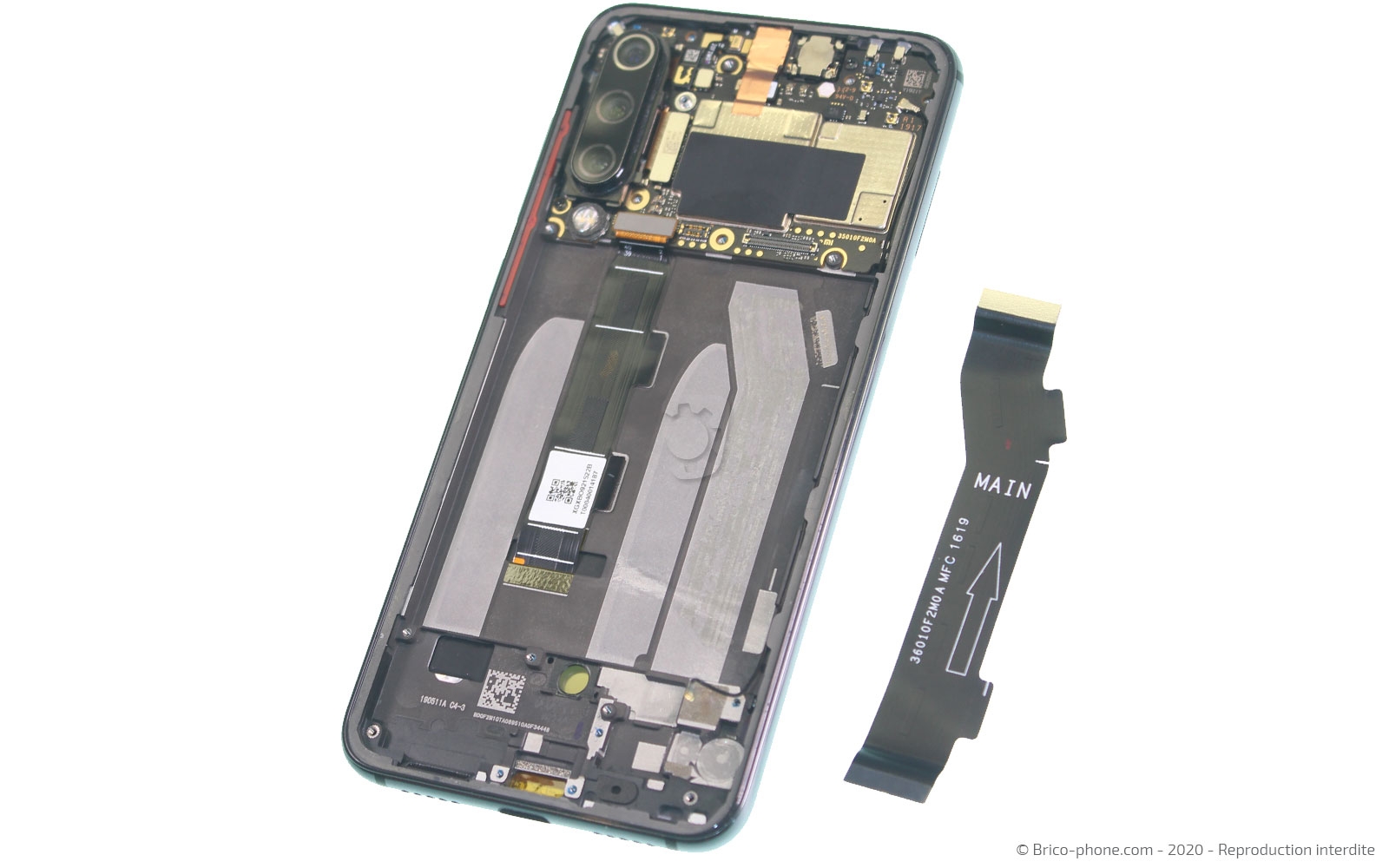

Reprenez la partie supérieure du Xiaomi Mi 9 SE et déconnectez la rallonge d'interconnexion. Ensuite, retirez les dernières vis cruciformes de la carte mère.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 14

Etape 14 Retirer la carte mère

Avant d'ôter la carte mère du châssis, déclipsez le câble coaxial noir et déconnectez la nappe de l'écran et celle du capteur d'ambiance.
Outils
Levier Nylon
Pince Brucelles
Etape 15

Etape 15 Enlever une partie des caméras

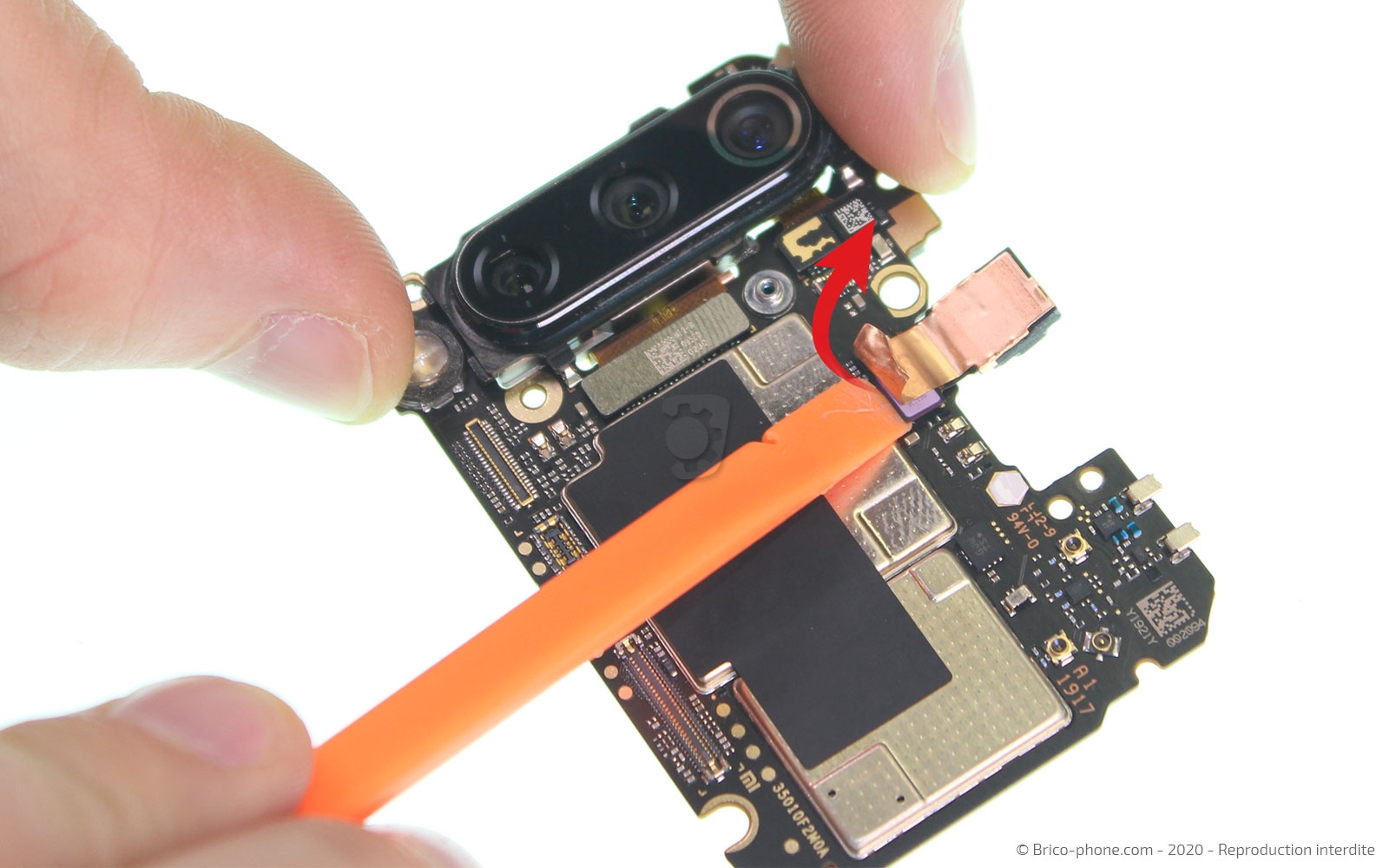

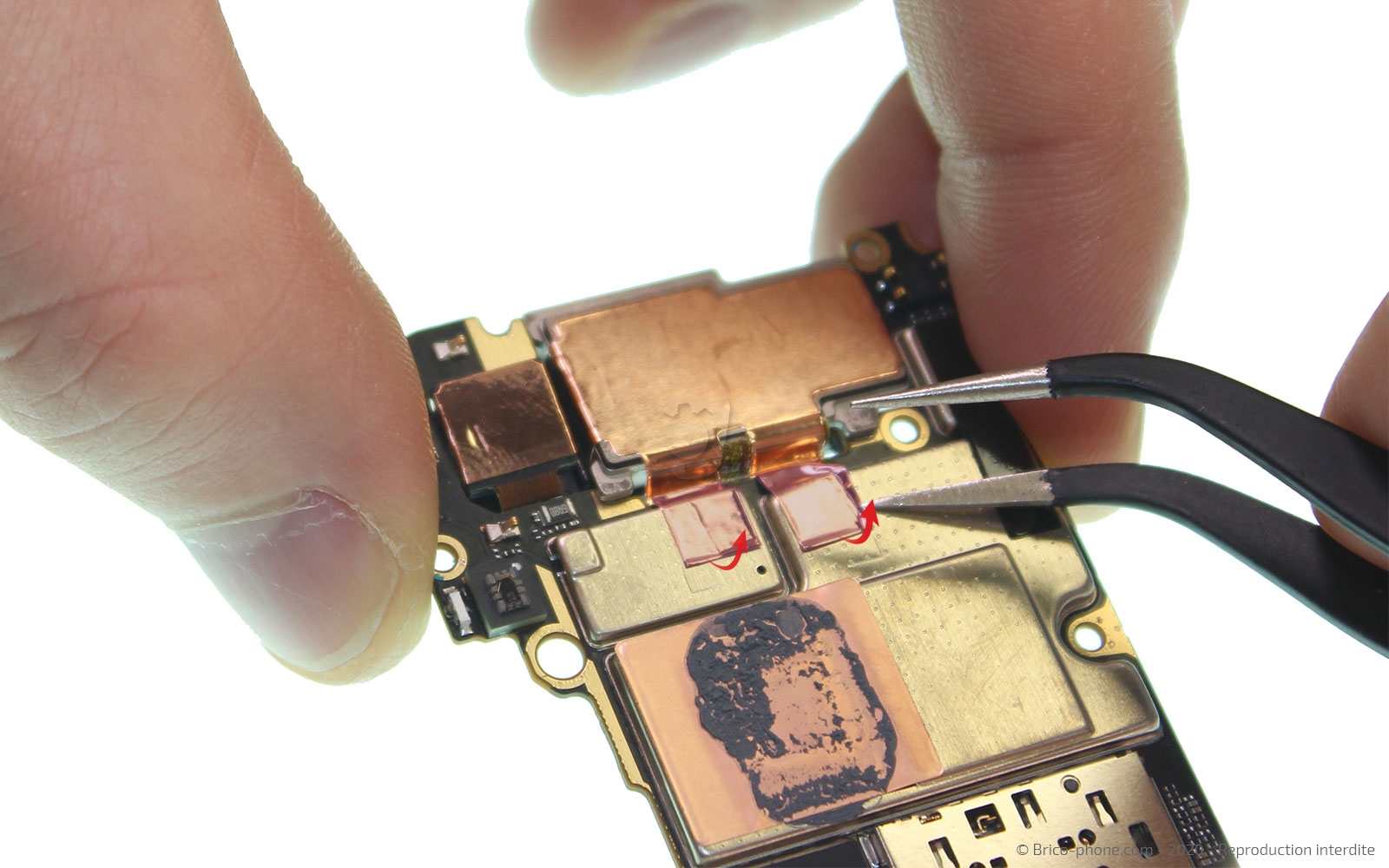

Sur la carte mère, libérez les nappes des caméras en décollant les adhésifs en cuivre avant de déconnectez les connectiques avec le spudger.
Outils
Levier Nylon
Pince Brucelles
Etape 16

Etape 16 Libérer la dernière caméra

Sortez la dernière caméra avant de chauffer le support des lentilles pour permettre aux caméras arrières de sortir de leur emplacement.
Outils
Levier Nylon
Pince Brucelles
Etape 17

Etape 17 Oter le haut parleur interne

Toujours avec le décapeur thermique, chauffez le haut parleur interne avant de soulevez le composant avec la pincette.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 18

Etape 18 Récupérer le capteur de luminosité

Avec le même outil, décrochez le capteur de luminosité.
Outils
Pince Brucelles
Etape 19

Etape 19 Décoller l'écran du châssis

Pour cette étape, il vous faut reproduire les mêmes manipulations que pour le décollage de la vitre arrière c'est à dire qu'il vous faut chauffer le contour de l'écran avant d'y positionner la ventouse. En tirant sur la boucle, vous allez créer un interstice dans lequel il faut insérer un médiator en métal en faisant attention au joint souligné sur la photo n°3.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Etape 20

Etape 20 Ouvrir l'écran seul

Remplacez le médiator en métal par ceux en plastique avec lesquels vous ferez le tour du smartphone. Vous pouvez également utiliser la carte en PVC pour cette manipulation.
Outils
Carte PVC
Médiator
Ventouse

Vue éclatée

Le démontage complet de votre Xiaomi Mi 9 SE est maintenant terminé ! vous pouvez le remonter en suivant les étapes précédentes dans l'ordre inverse.
