Xiaomi Redmi Note Redmi Note 8T

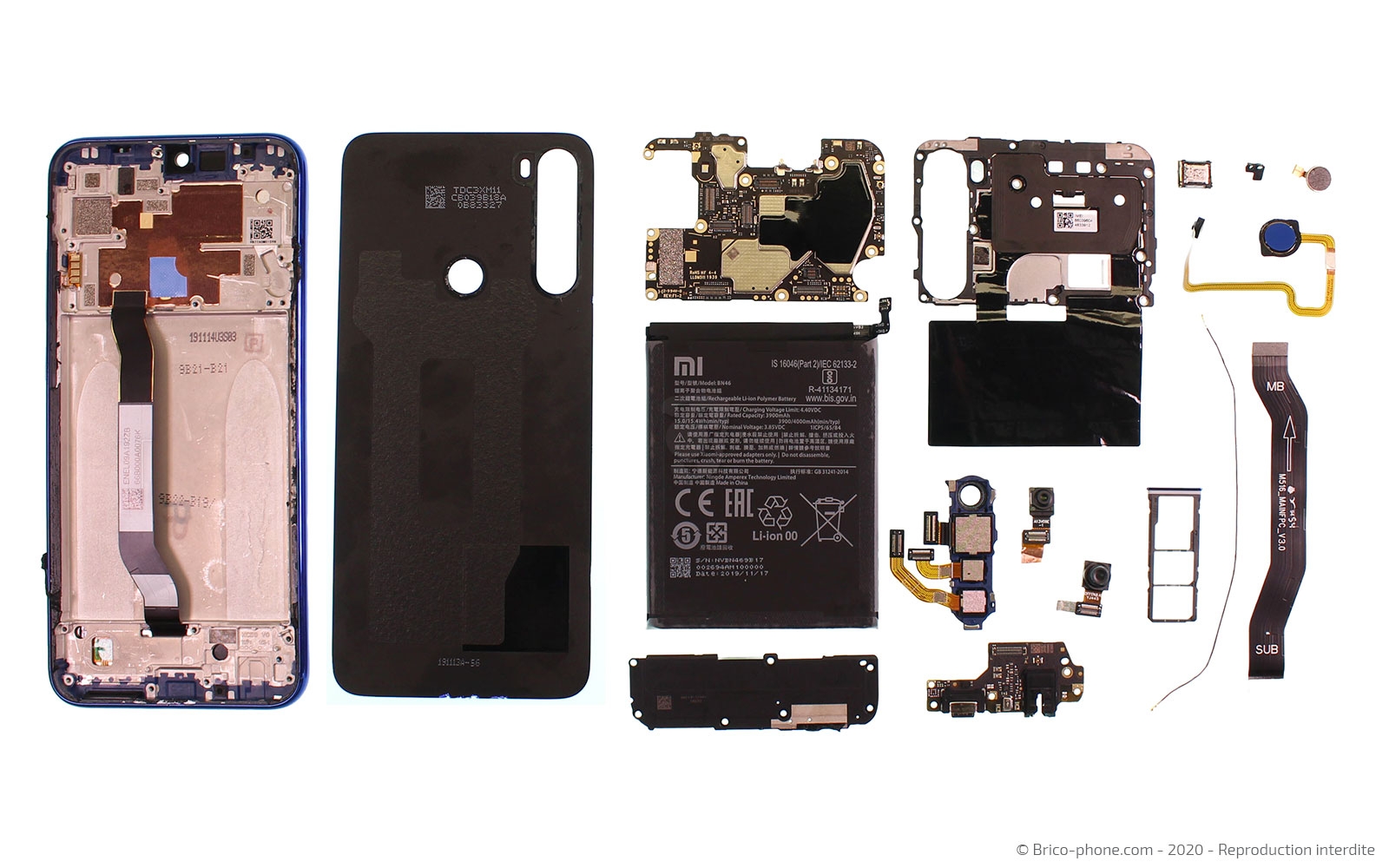

Démontage complet sur Redmi Note 8T

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 15/20

Temps estimé 45 min

Difficulté 3/5 (Moyen)

Diagnostic

Un des petits composants de votre smartphone est endommagé

Vous venez d'identifier le composant coupable de la panne rencontrée sur votre Xiaomi Redmi Note 8T ? Il s'agit d'une petite pièce tel que le vibreur ou encore le haut-parleur interne ?
Ce tutoriel détaillé en images vous guide durant toute votre réparation et vous permettra de connaître votre smartphone dans son intégralité.

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Décapeur thermique petit modèle

14.90 €

Photos Vidéo

Avant de commencer

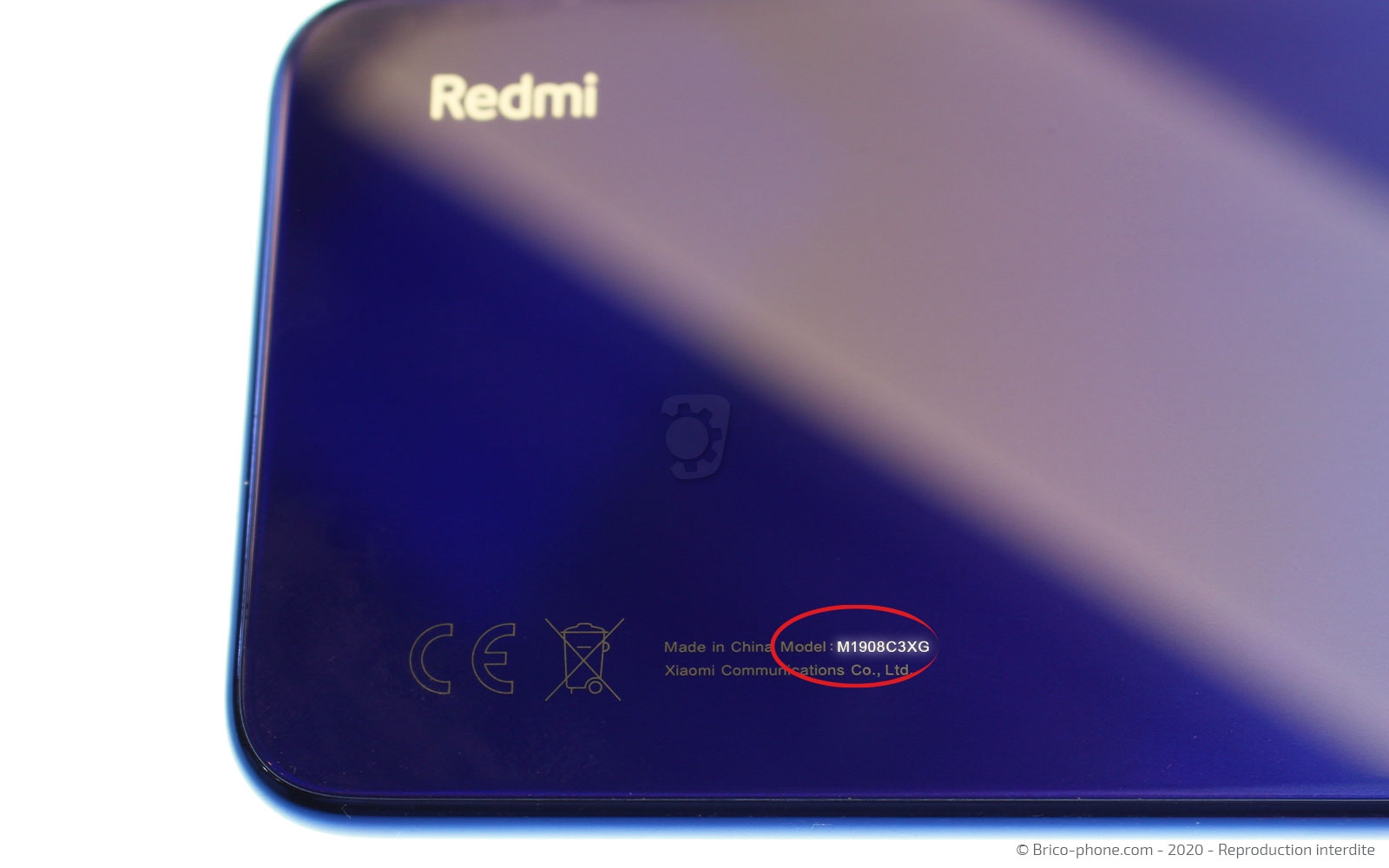

Avant toute réparation, nous vous conseillons de vérifier que le numéro de modèle inscrit au dos de votre smartphone soit M1908C3XG, pour être certain de posséder un Xiaomi Redmi Note 8T.

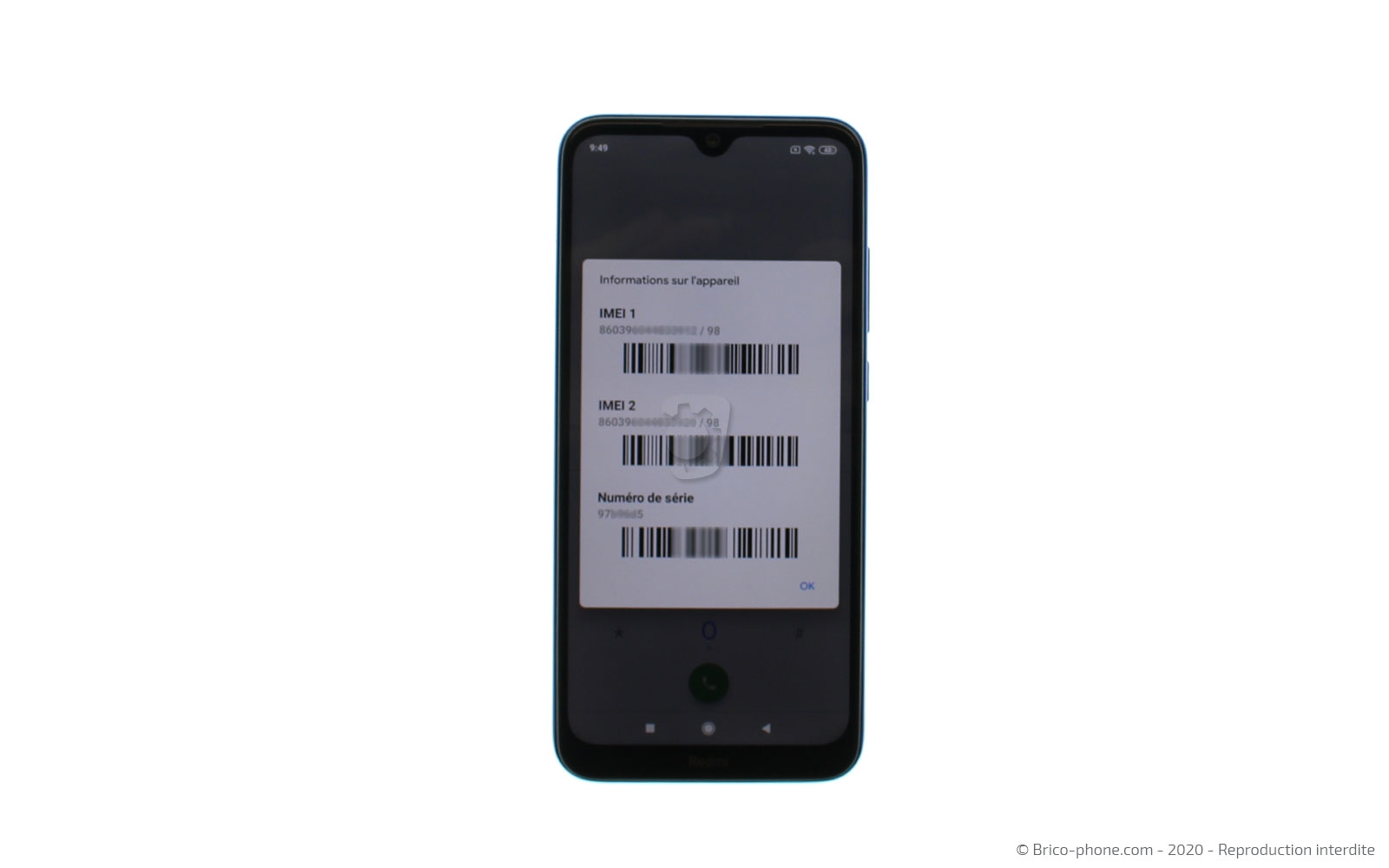

Il existe une deuxième façon de connaître son numéro de modèle, il suffit de composer le *#06# sur votre clavier et d'écrire l'un des numéro d'IMEI qui s'affiche sur votre écran dans la rubrique dédiée sur notre page d'accueil.

Etape 1

Etape 1 Mettre hors tension le téléphone

Pour travailler en toute sécurité, il est important d'éteindre votre appareil en appuyant sur le bouton Power et en suivant les instructions affichées sur l'écran.

Etape 2

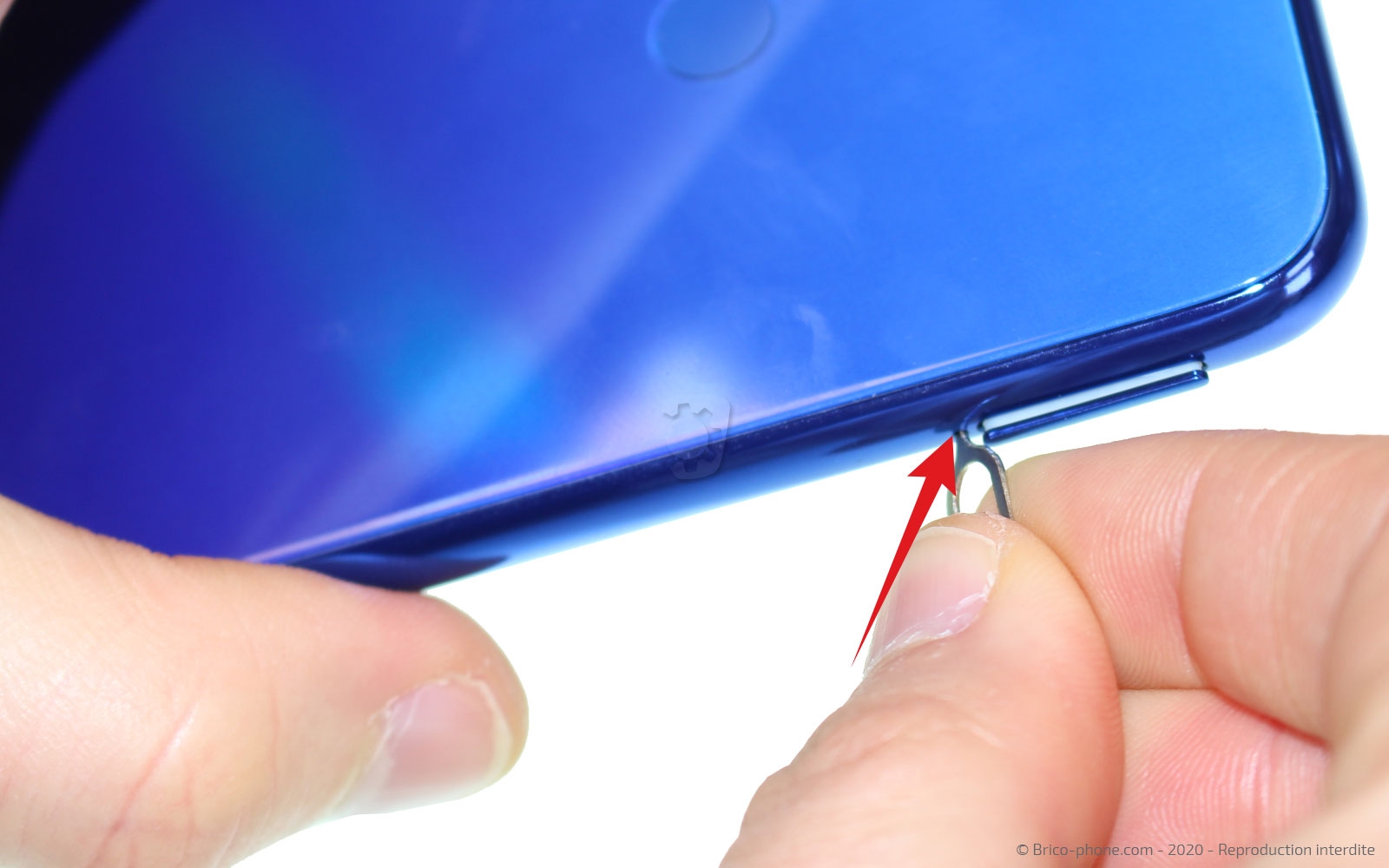

Etape 2 Extraire le tiroir Sim

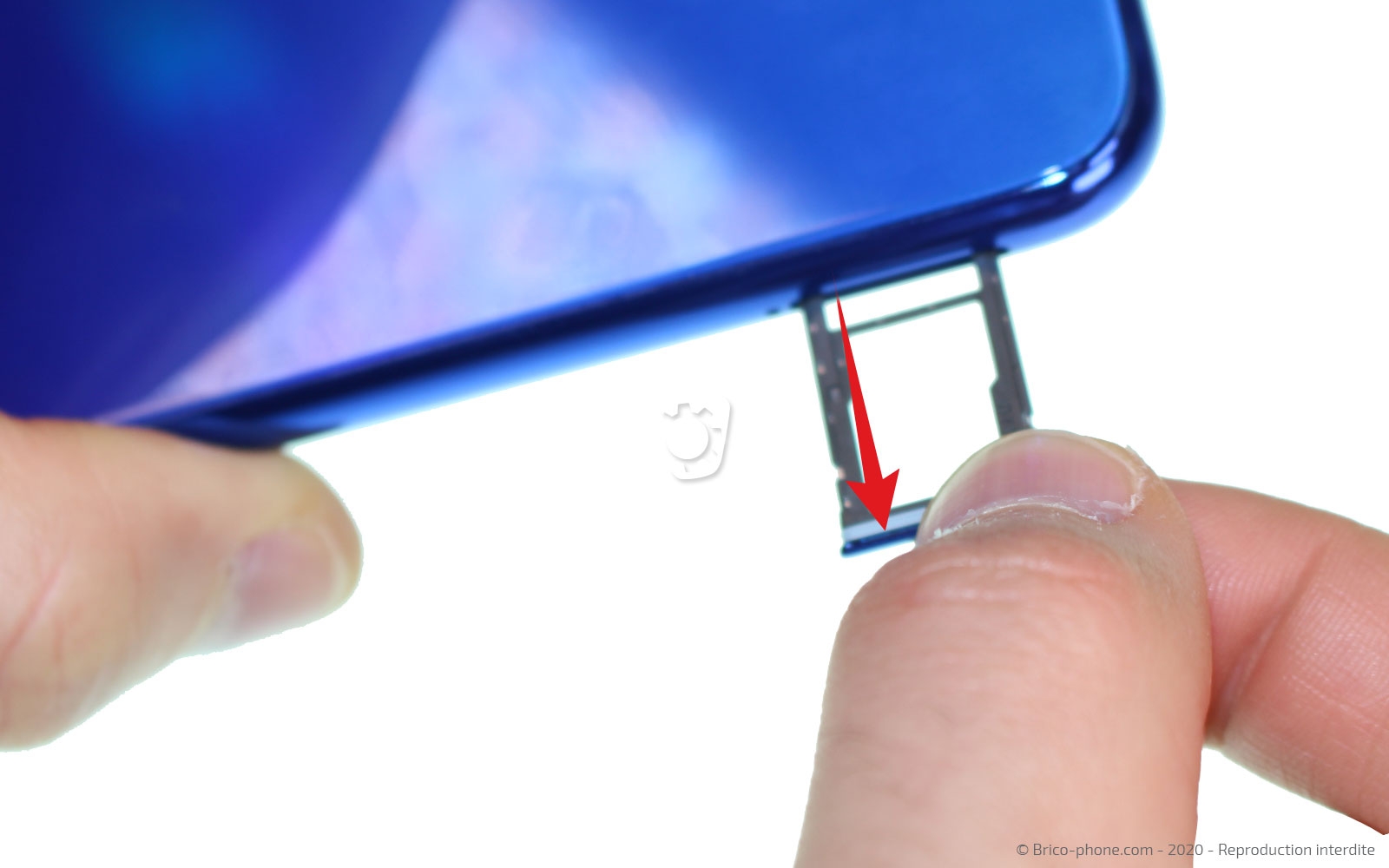

A l'aide de l'outil d'extraction d'origine ou alors du kit d'outils, retirez le rack des cartes nanoSim.

Outils

SIM

Etape 3

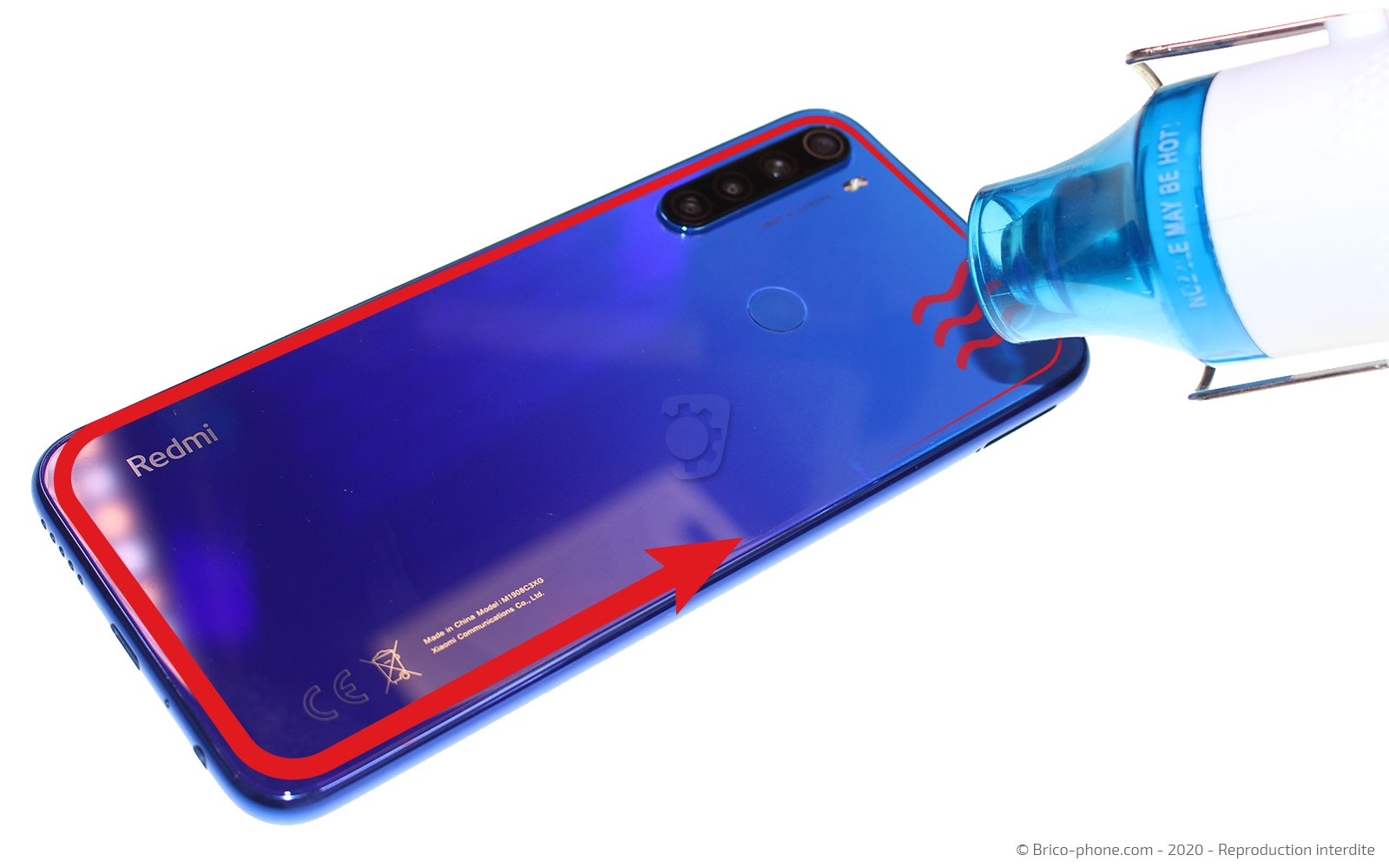

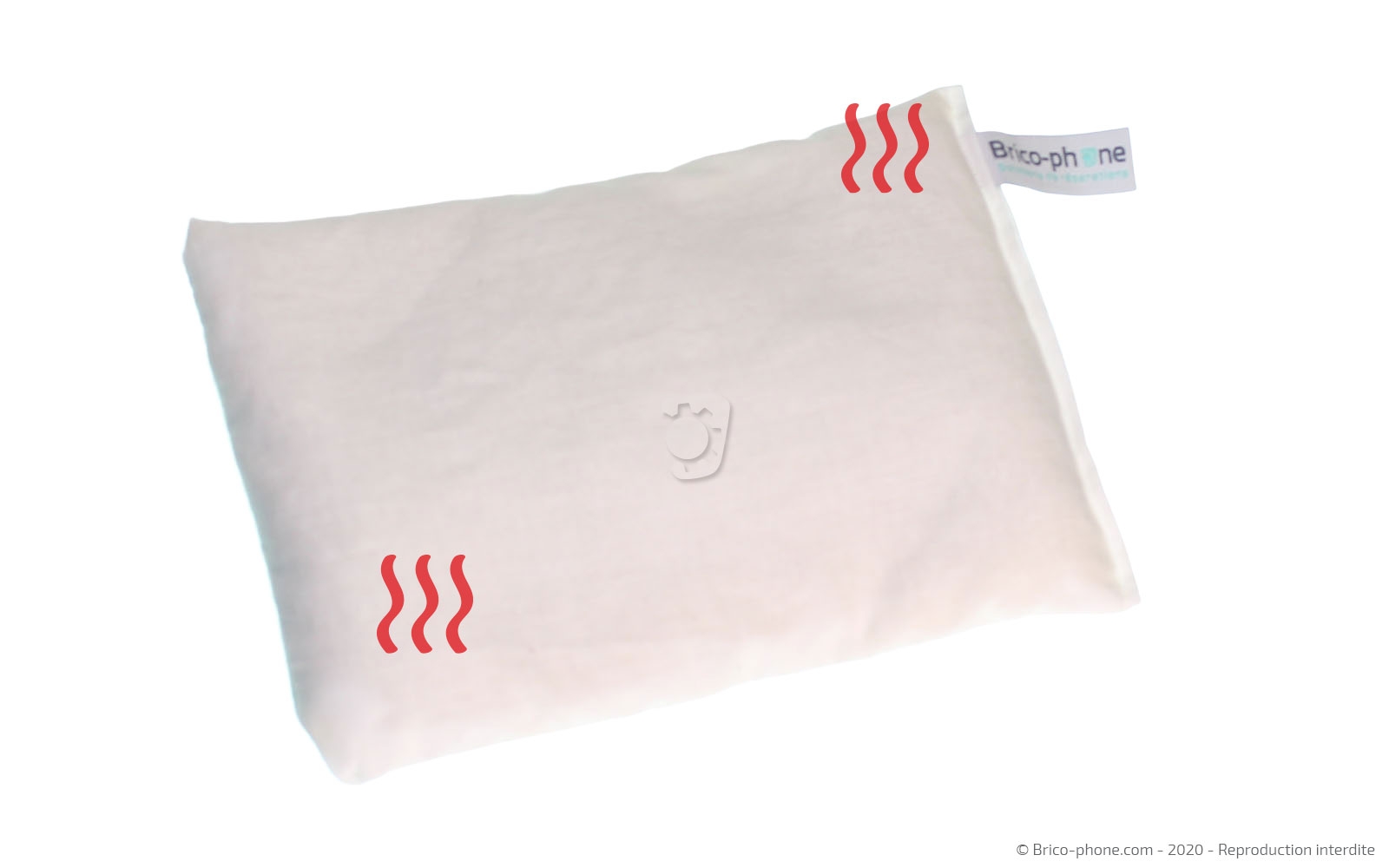

Etape 3 Chauffer la vitre arrière

Pour accéder aux composants de votre smartphone, il vous faut chauffer la vitre arrière.
Vous pouvez utiliser plusieurs produits pour cette étape comme par exemple d'un coussin chauffant préalablement passé au micro-onde 1 à 2 minutes puis déposé sur la coque arrière 30 secondes.
Vous avez plutôt en votre possession un décapeur thermique ou un sèche-cheveux ? Utilisez-le sur tout le contour du Xiaomi Redmi Note 8T afin de ramollir la sticker.

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 4

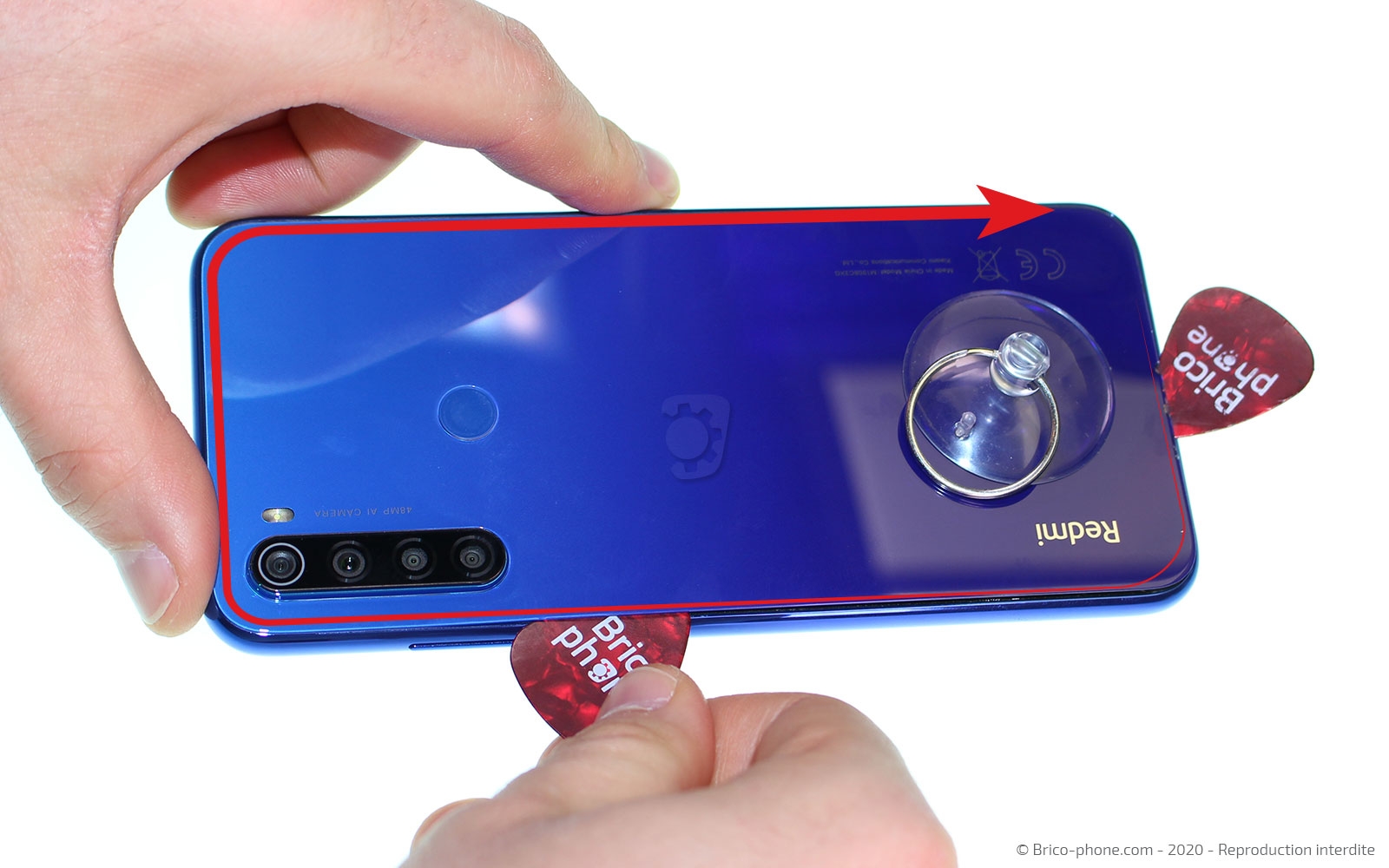

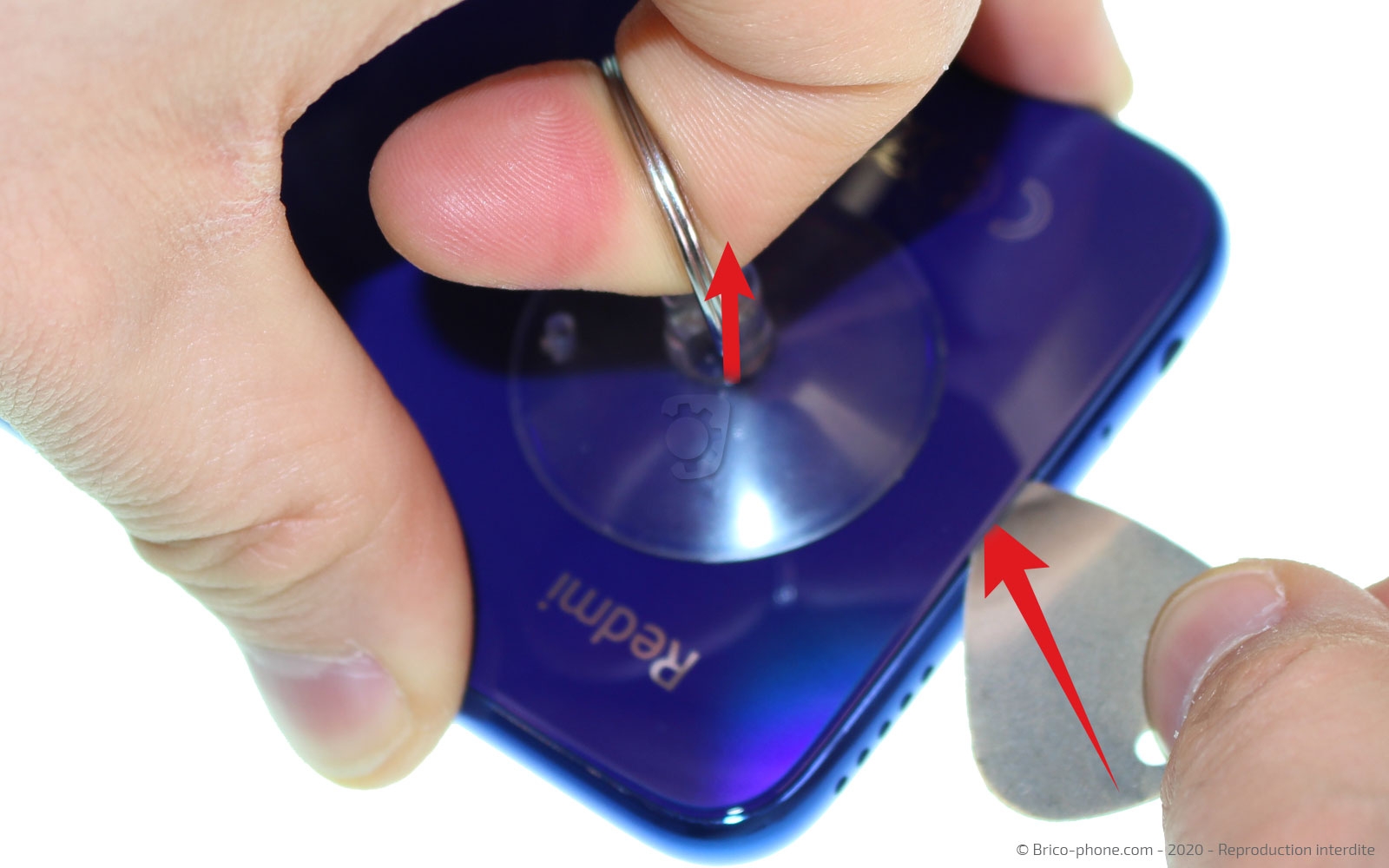

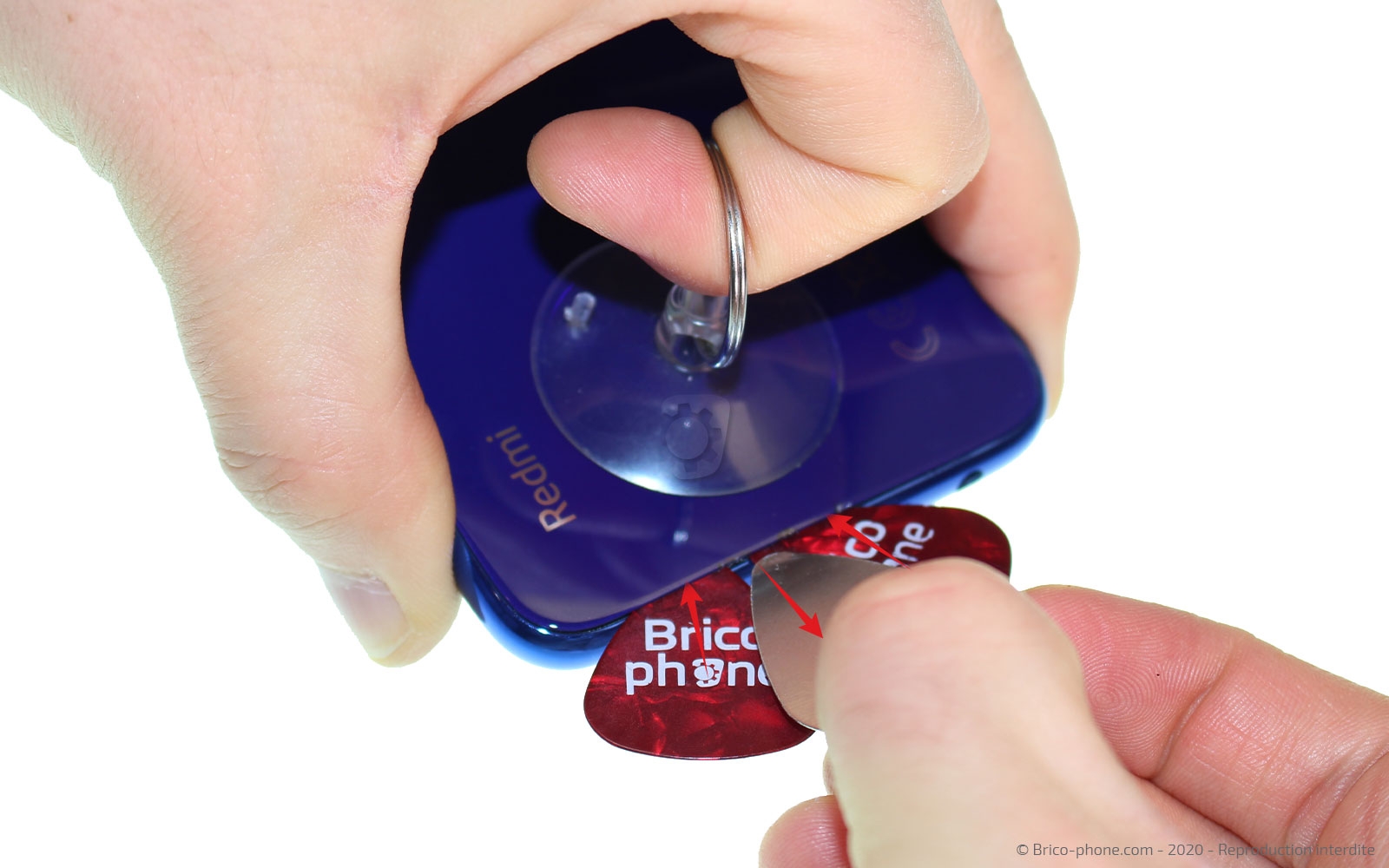

Etape 4 Décoller le vitre arrière

Positionnez la ventouse au bas de la vitre arrière puis tirez-la en tentant d'insérer le médiator en métal troué entre le cache batterie et le châssis.
Une fois inséré, vous pouvez le faire glisser vers la droite et/ou la gauche pour agrandir l'interstice.
Puis, superposez les médiators en plastique sur celui en métal avant de l'extraire.
Enfin, faites le tour du smartphone avec un des médiators en plastique pour décoller le sticker.

Outils

Médiator

Ventouse

Etape 5

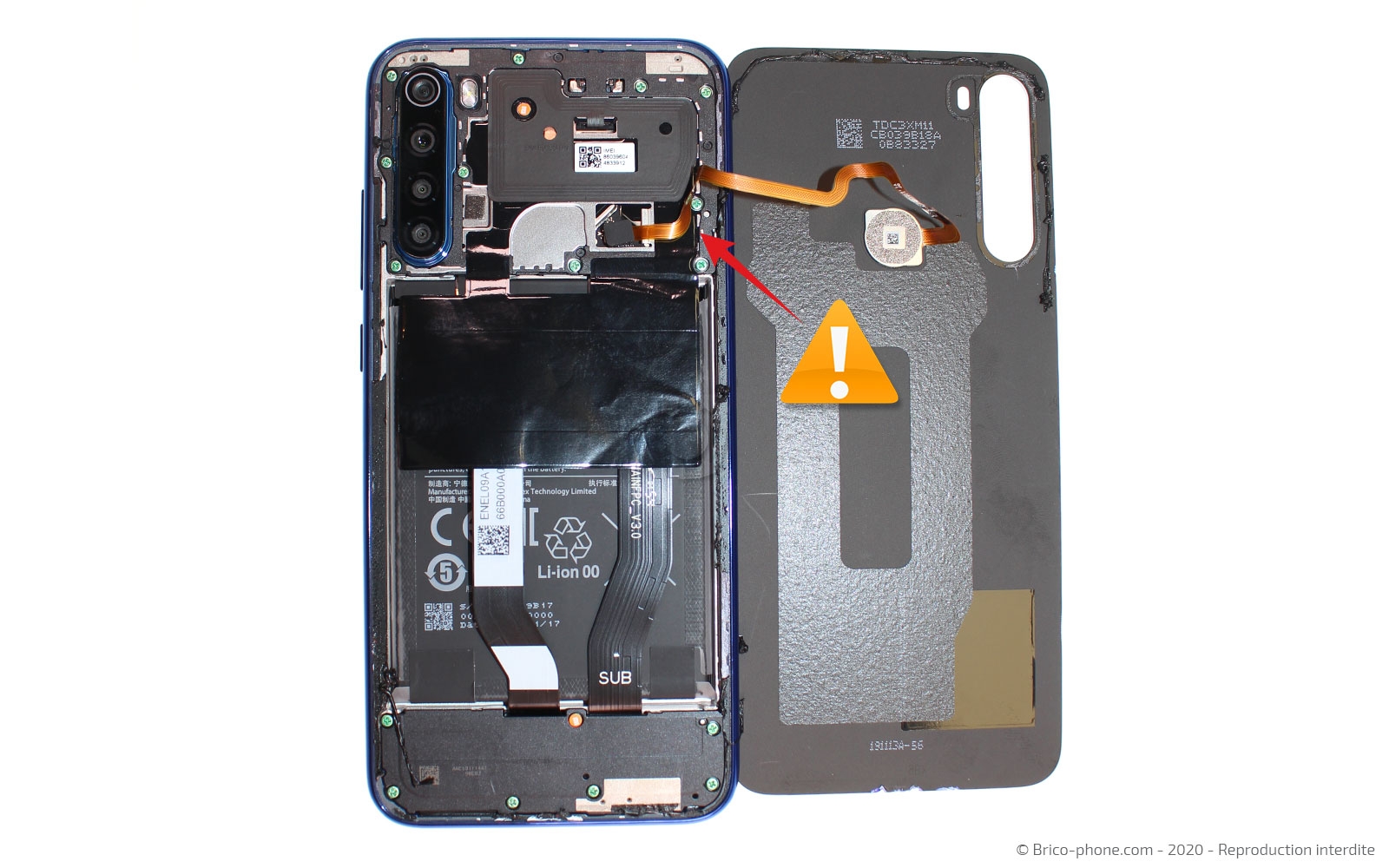

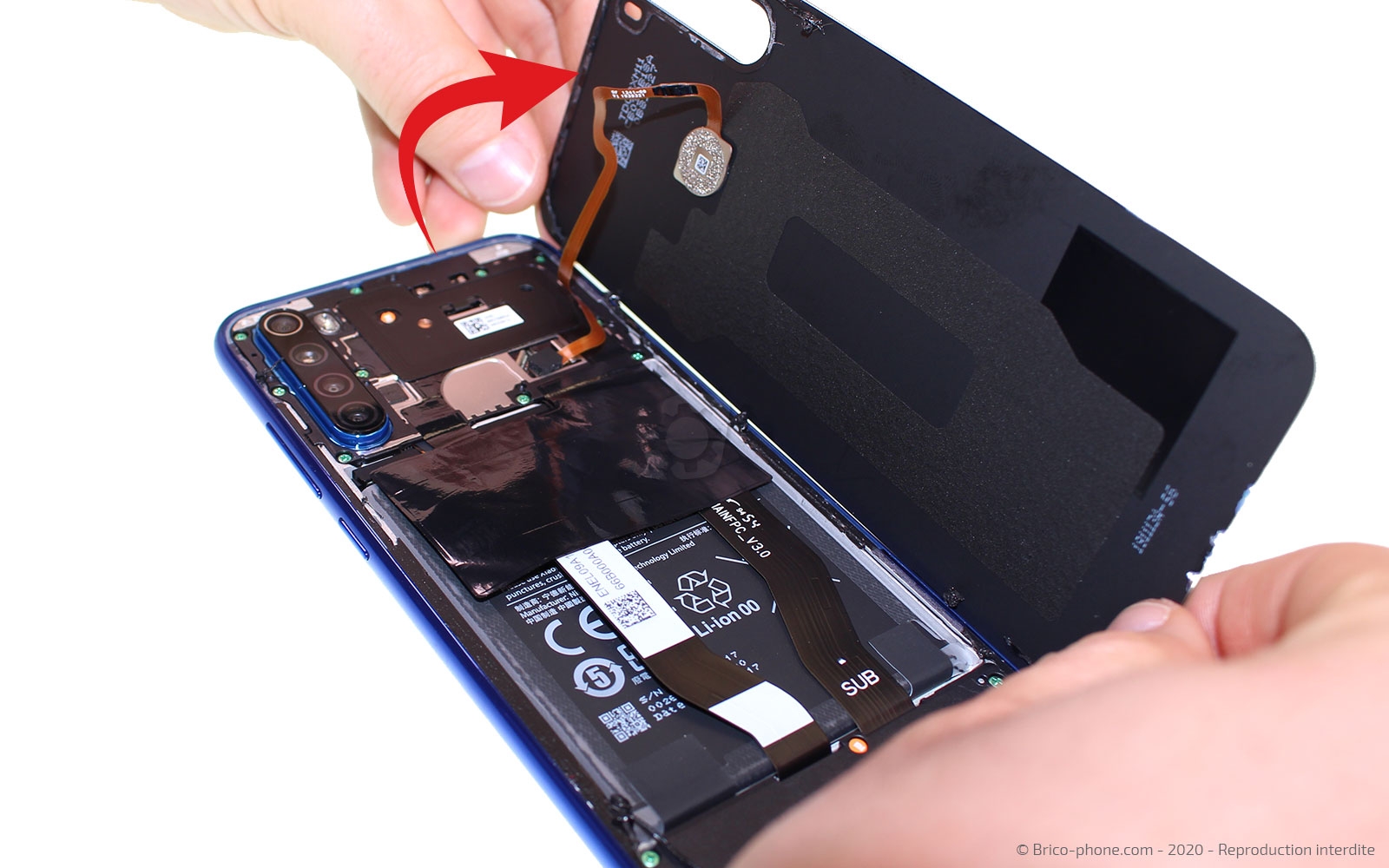

Etape 5 Ouvrir le smartphone

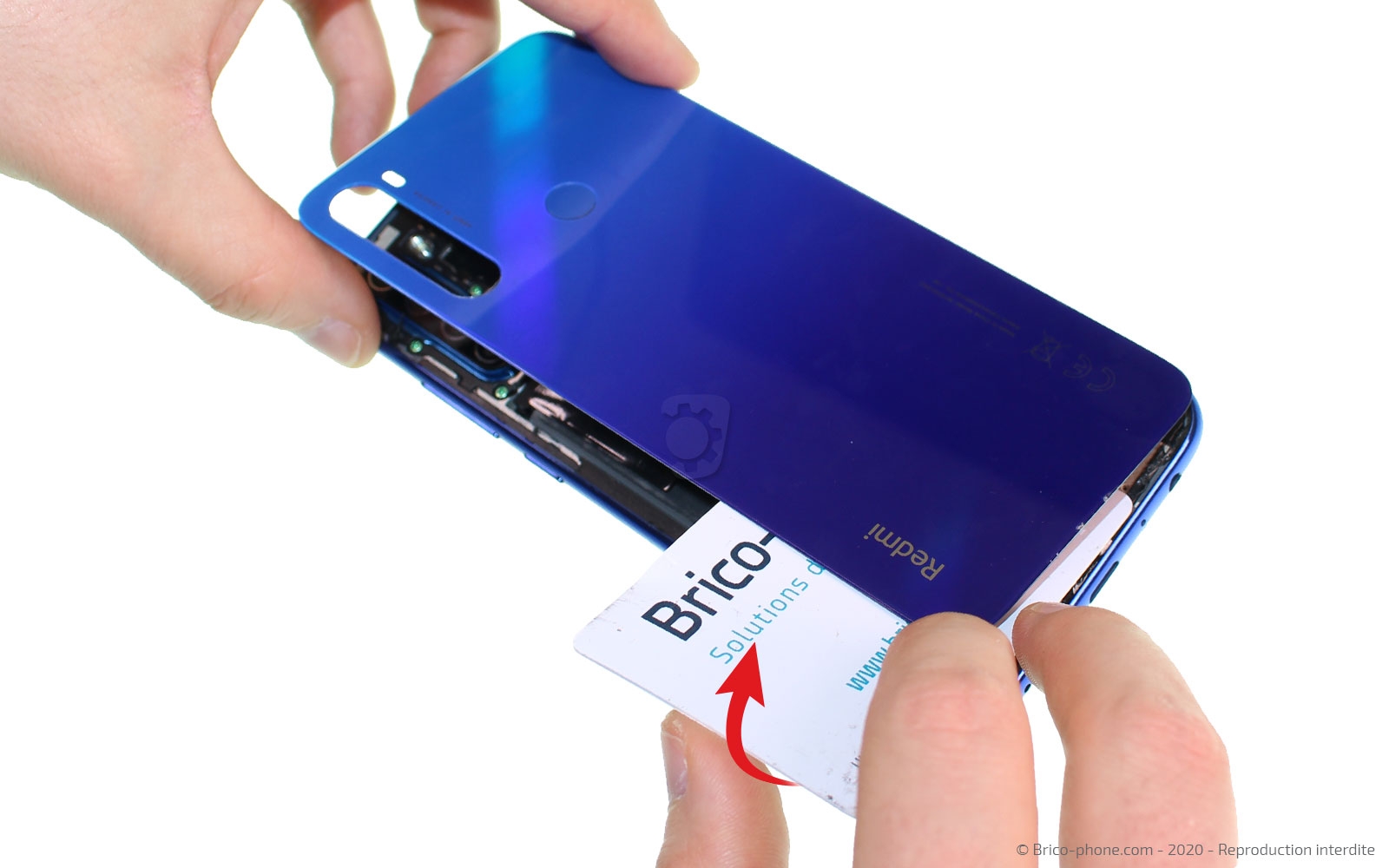

Terminez le décollage du sticker à l'aide de la carte en PVC en faisant attention à la nappe du lecteur d'empreintes se trouvant sur la droite du dos du smartphone.

Outils

Carte PVC

Etape 6

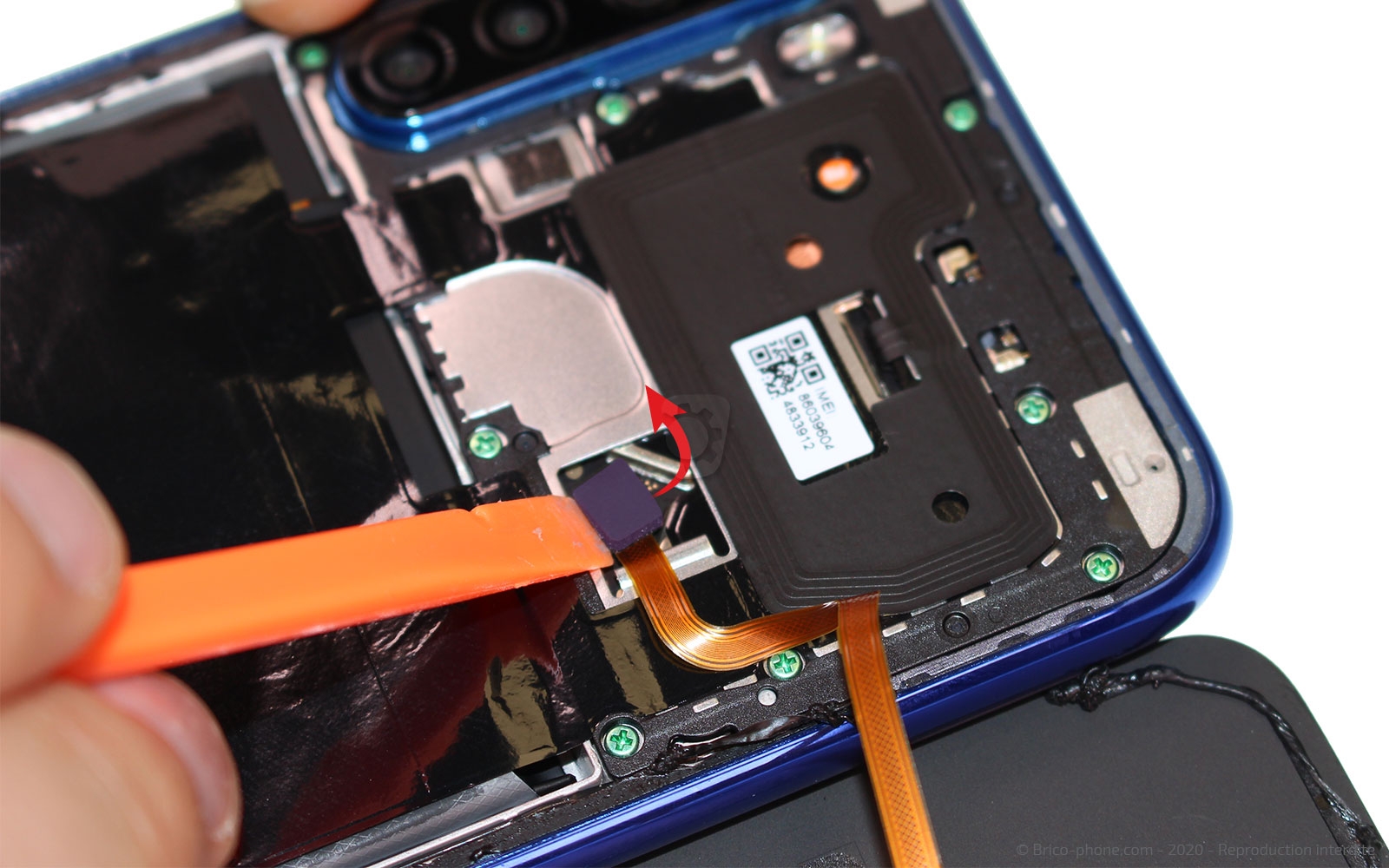

Etape 6 Retirer le lecteur d'empreinte et la vitre arrière

En vous servant de la spatule en nylon, déconnectez la nappe du lecteur d'empreintes.
Restons sur la vitre arrière, pour retirer le capteur du lecteur d'empreinte en le chauffant légèrement et en le décollant avec un médiator en plastique.
La vitre arrière de votre Xiaomi est maintenant libre.

Outils

Levier Nylon

Médiator

Pièces

Décapeur thermique petit modèle 14.90€

Etape 7

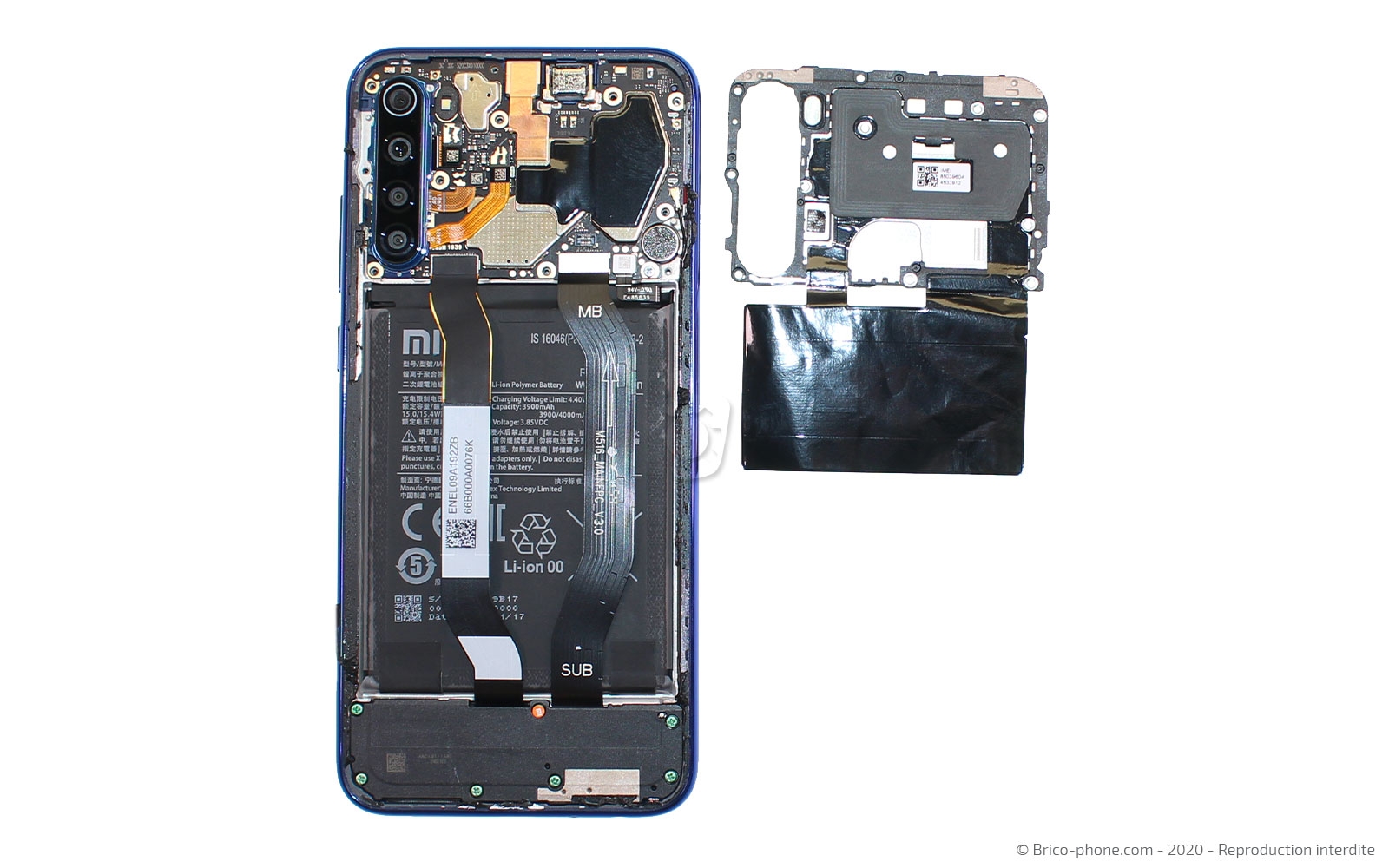

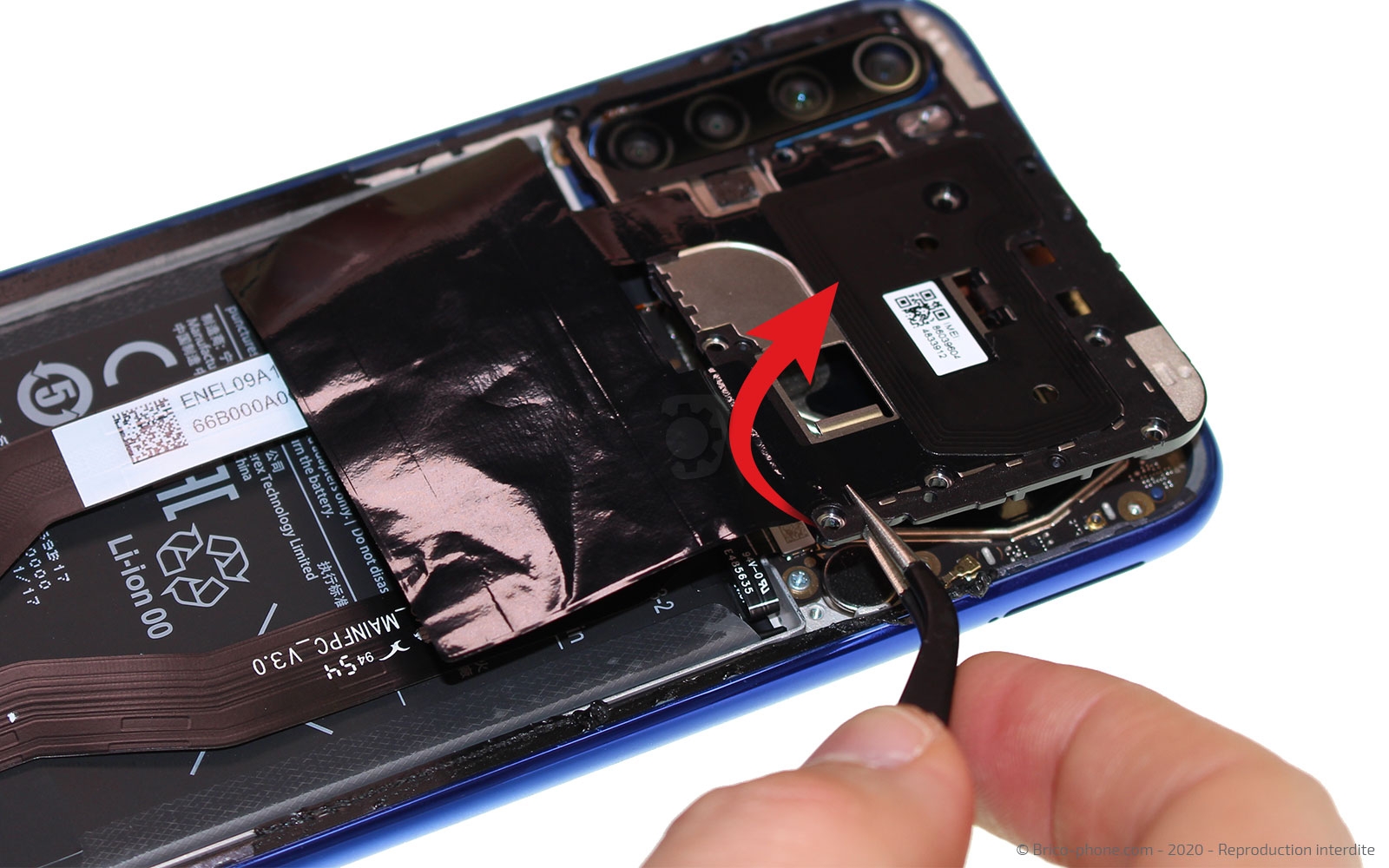

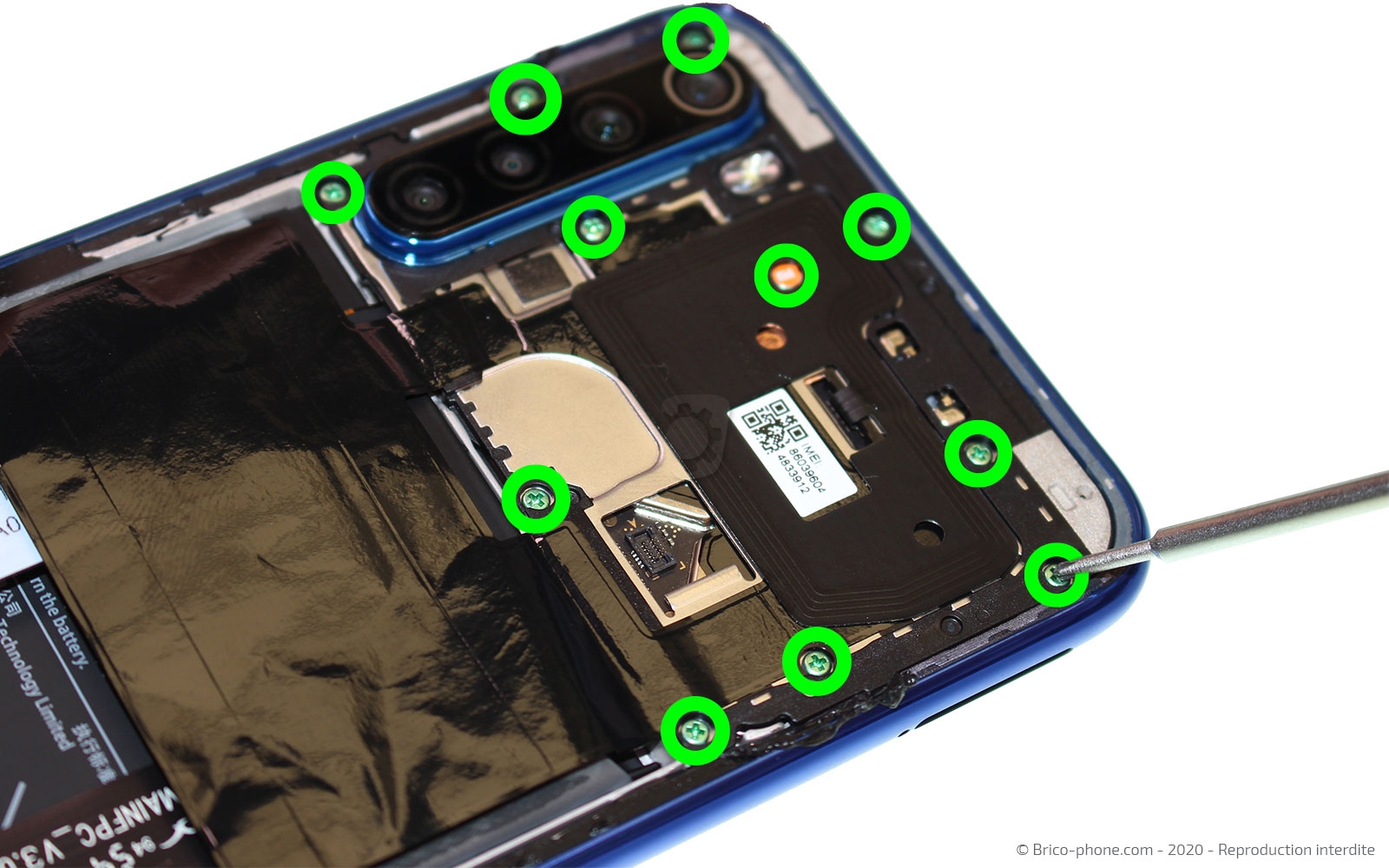

Etape 7 Sortir le cache de protection

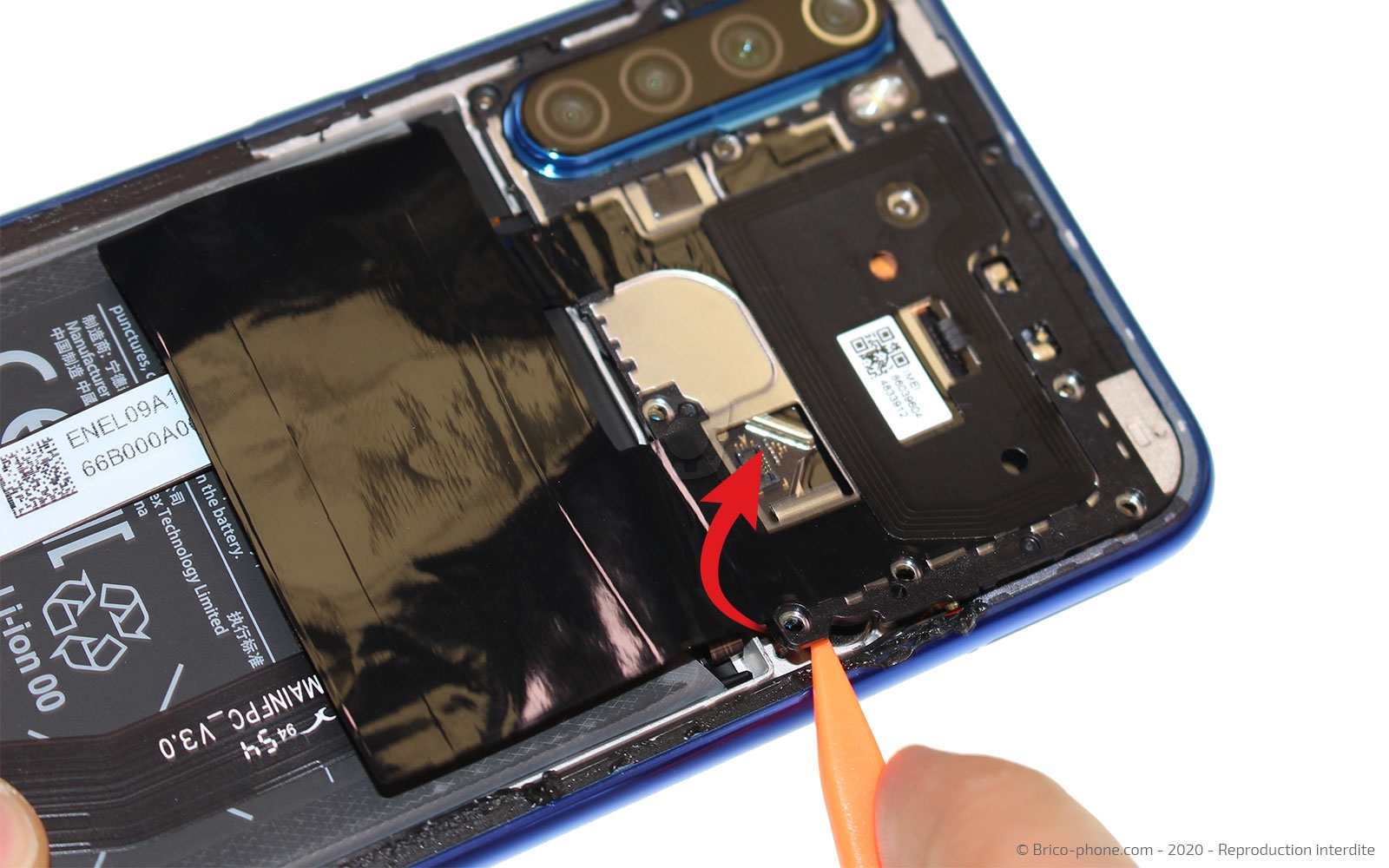

Munissez-vous du tournevis cruciforme de votre kit d'outils, pour sortir les 11 vis de la plaquette de protection.
Ensuite, soulevez-la avec le levier en nylon puis sortez-la en vous aidant de la pincette en métal.

Outils

Tournevis Cruciforme

Levier Nylon

Pince Brucelles

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 8

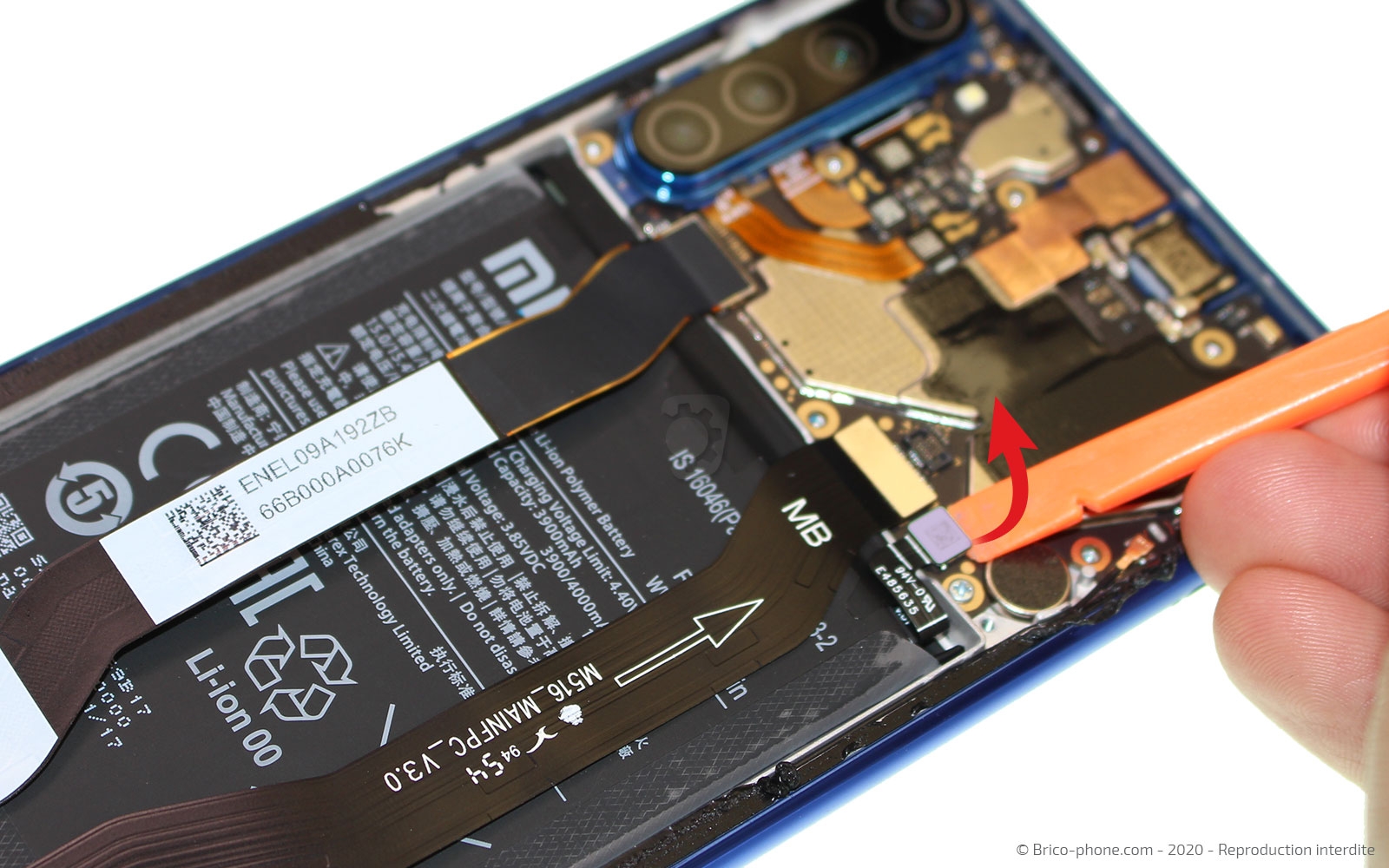

Etape 8 Extraire le haut-parleur externe

Pour éviter tout court-circuit, déconnectez la batterie du smartphone avec le spudger.
Puis retirez les 7 vis du haut-parleur externe et faites levier avec la pince métallique pour sortir le composant et découvrir le connecteur de charge.

Outils

Tournevis Cruciforme

Levier Nylon

Pince Brucelles

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 9

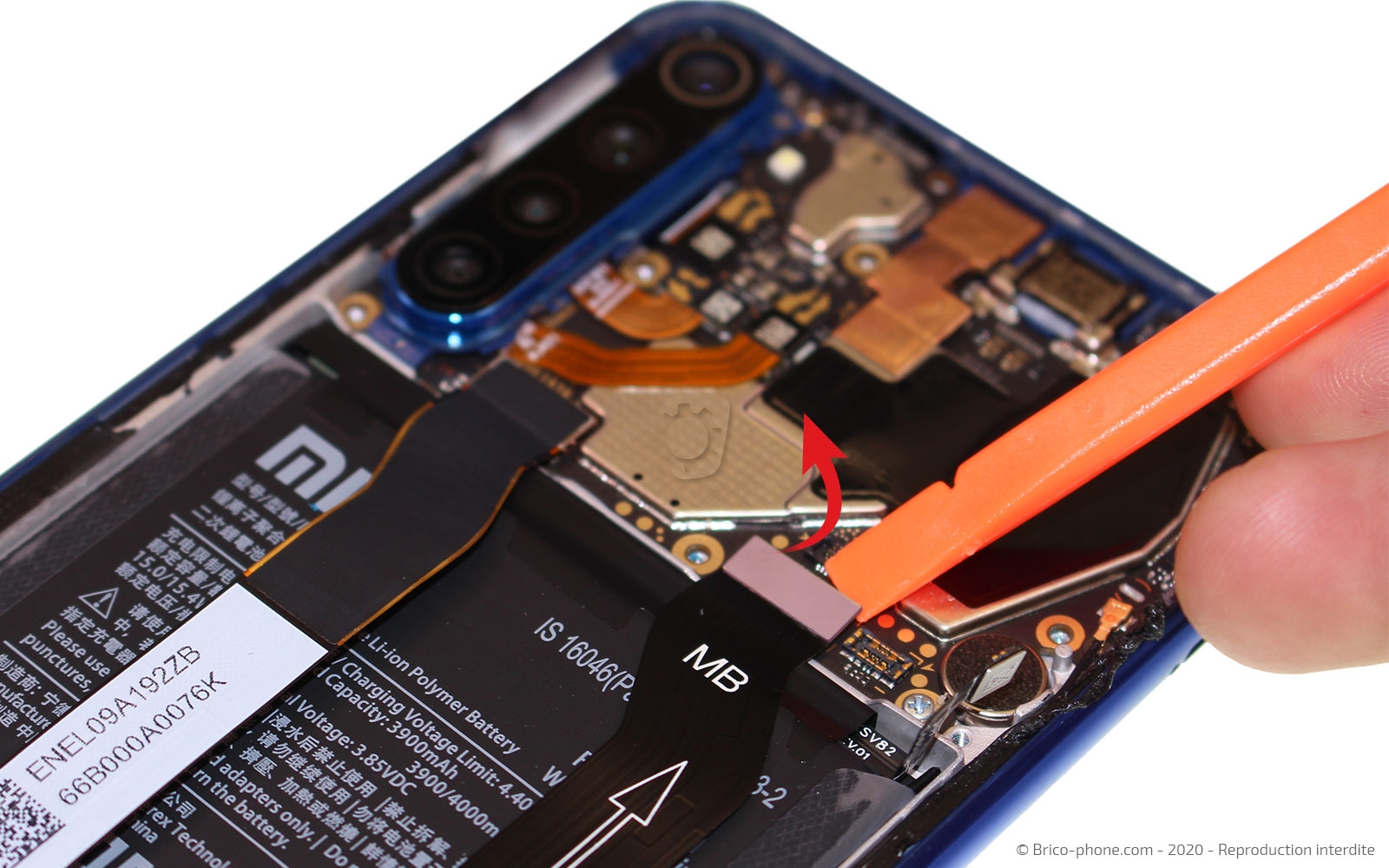

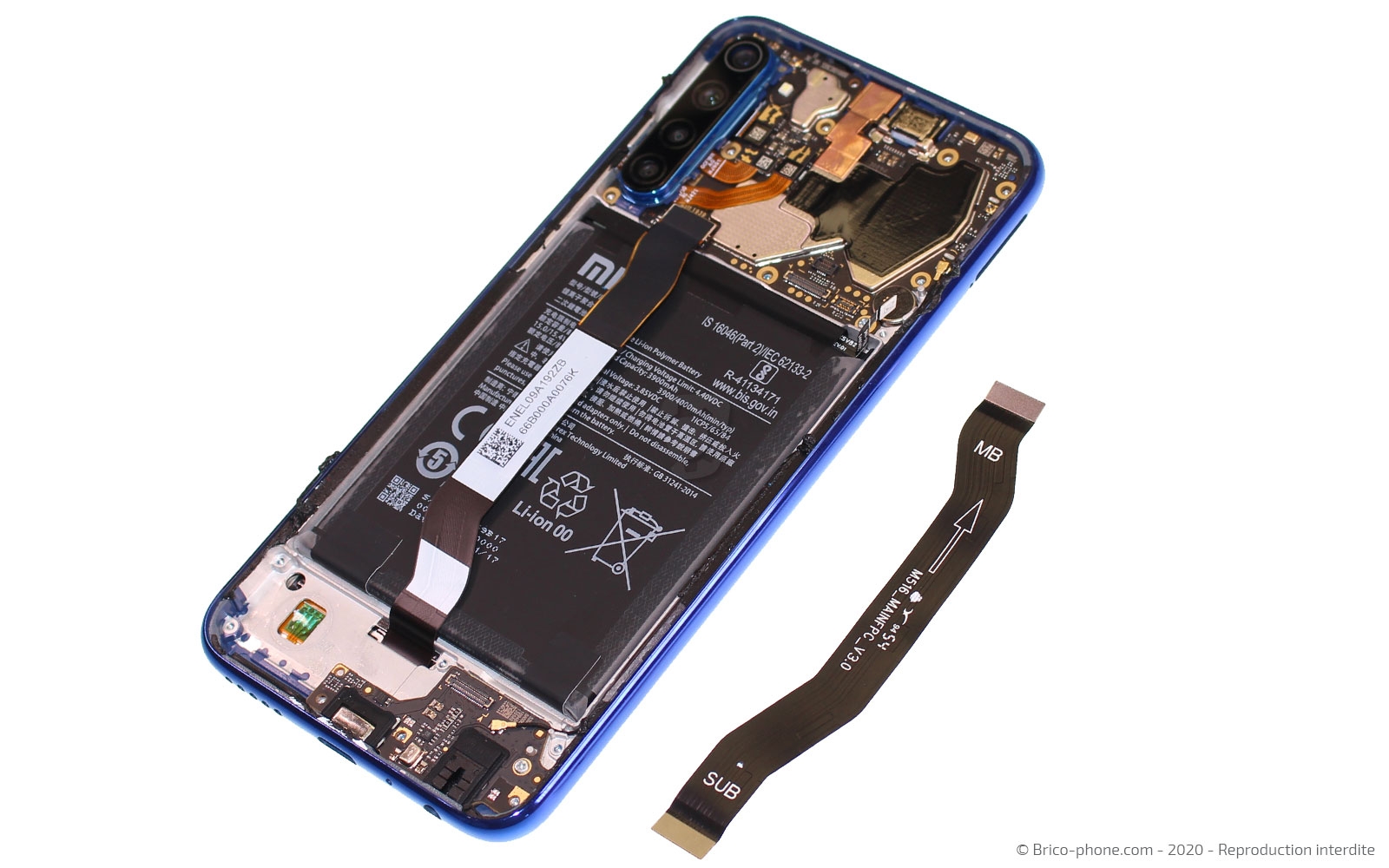

Etape 9 Déconnecter les rallonges

A l'aide du levier en nylon, déconnectez la nappe de la rallonge de l'écran et celles de la rallonge d'interconnexion afin de pouvoir la retirer du smartphone.

Outils

Levier Nylon

Etape 10

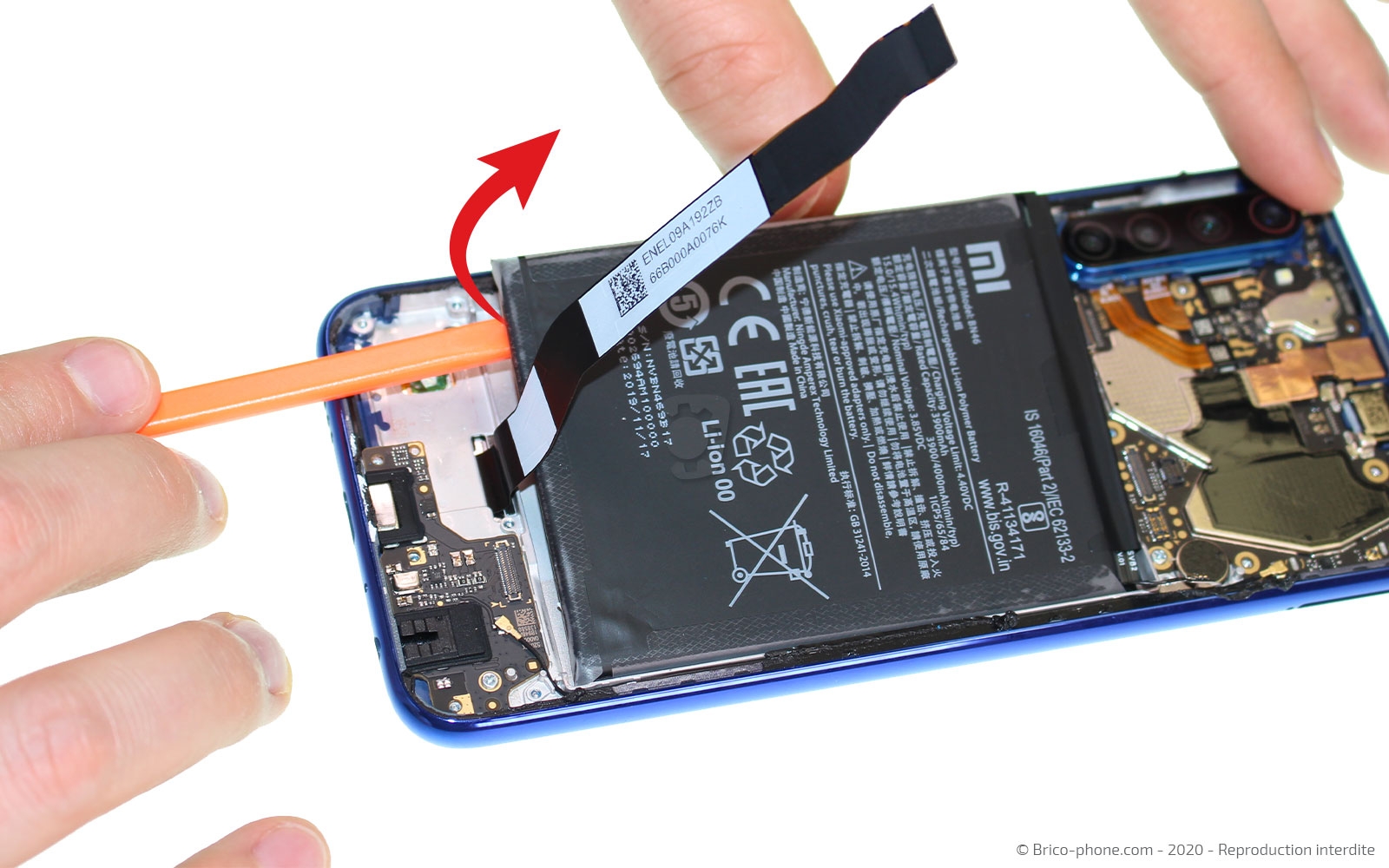

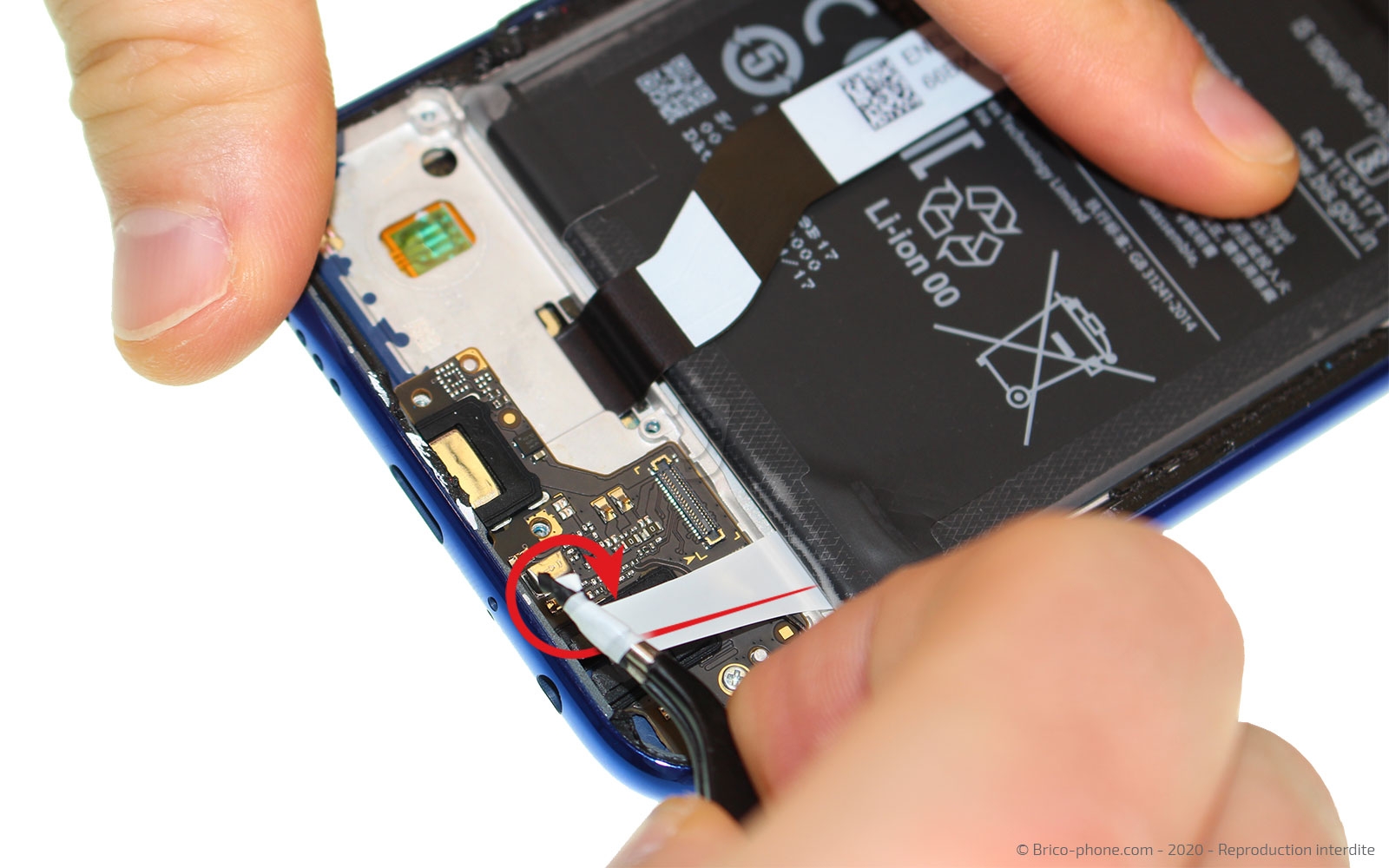

Etape 10 Libérer la batterie

Pour retirer la batterie, il vous suffit de tirer les languettes de sticker.
Pour ce faire, attrapez la partie noire visible du sticker et tirez-la délicatement afin de pouvoir l'enrouler autour de la pincette au fur et à mesure.
Continuez cette manipulation jusqu'à la fin de l'adhésif.
Réitérez l'opération pour le deuxième sticker.

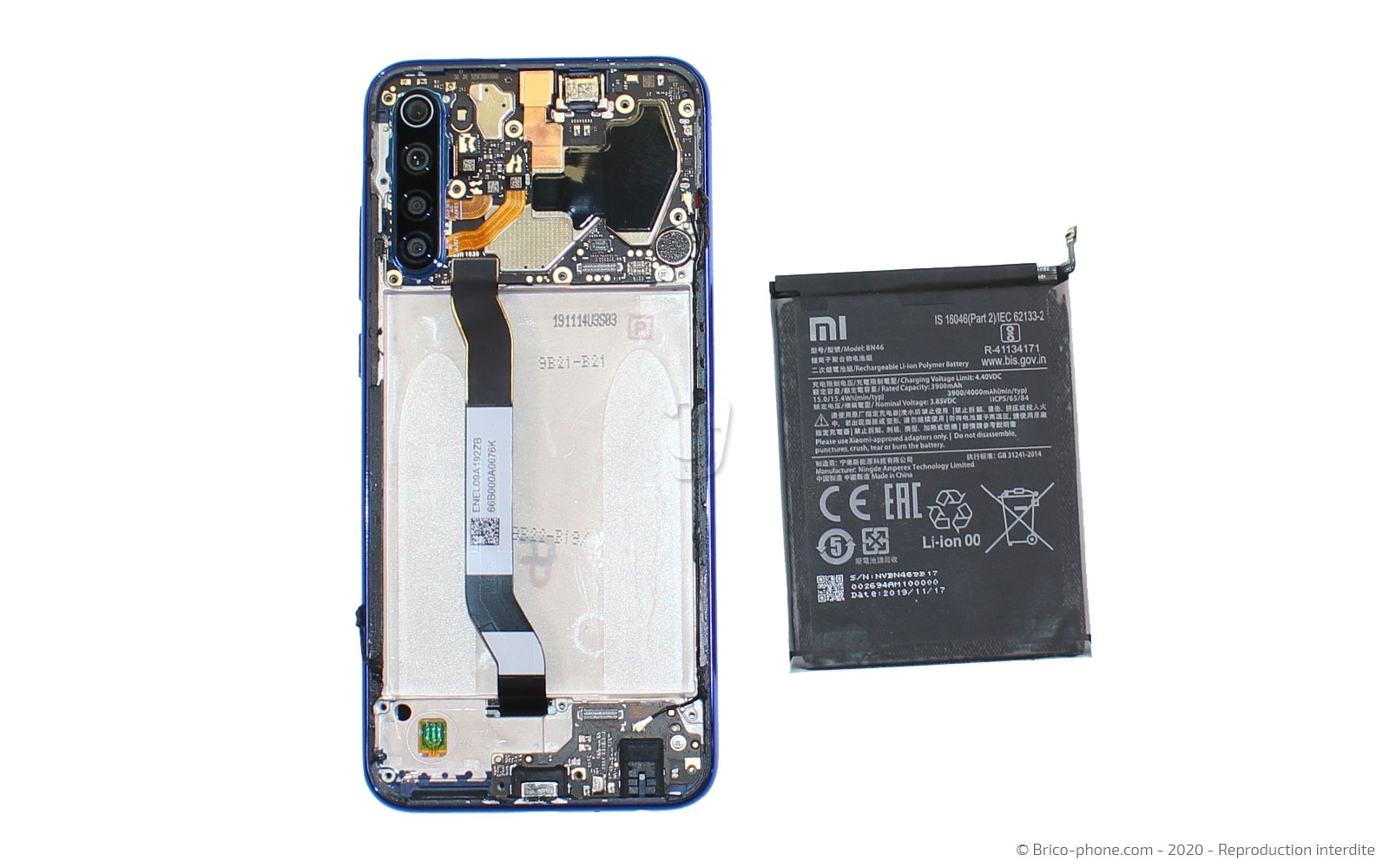

Ensuite, il vous suffira de soulever la batterie pour l'extraire du smartphone.

Si l'un des stickers a cassé servez-vous de la carte en PVC pour faire levier et retirer le composant du châssis.

Outils

Levier Nylon

Pince Brucelles

Etape 11

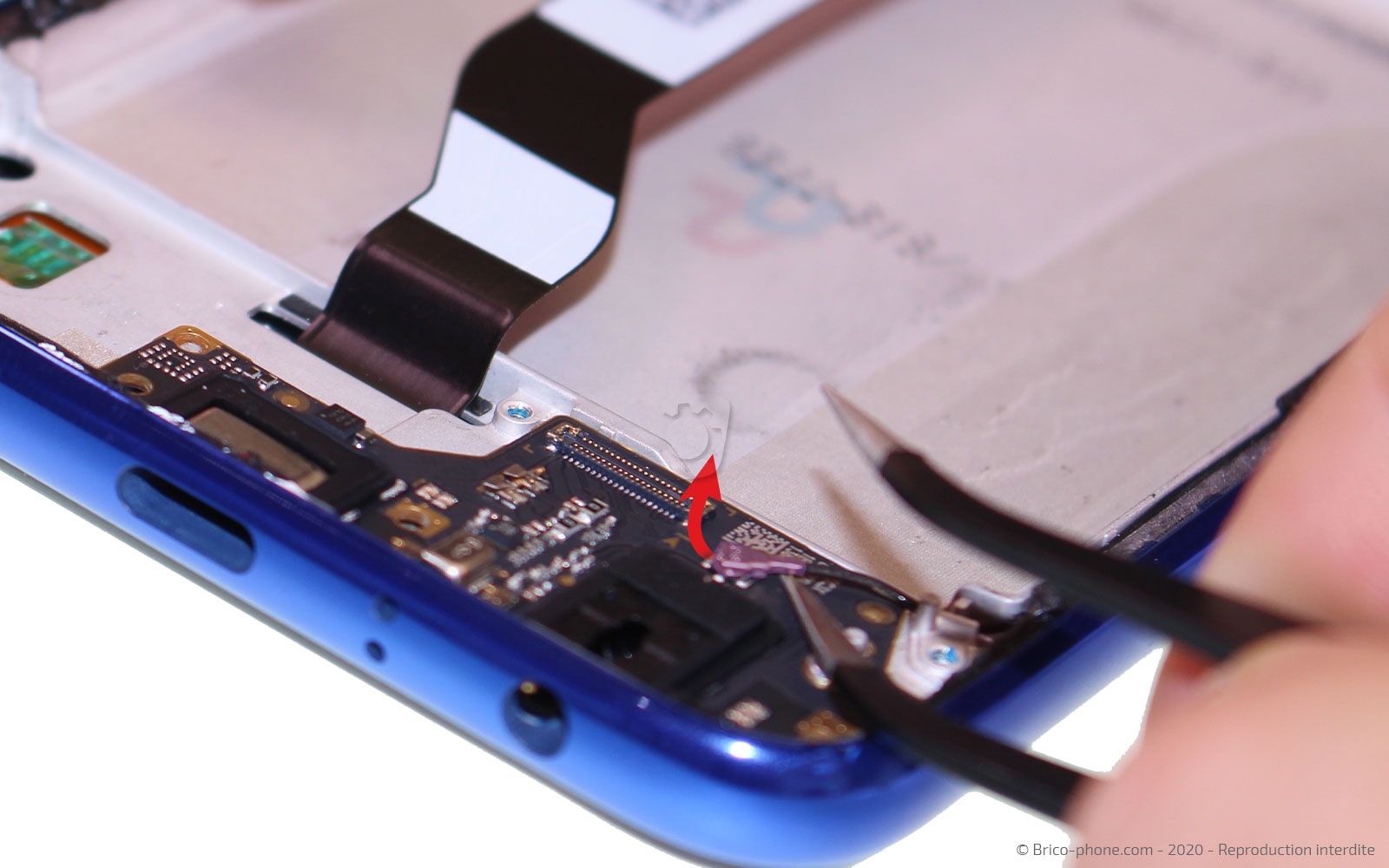

Etape 11 Enlever le connecteur de charge

Dévissez la dernière vis cruciforme du dock. Puis en vous aidant de la pince métallique, déclipsez le câble coaxial et sortez le connecteur de charge.

Outils

Tournevis Cruciforme

Pince Brucelles

Etape 12

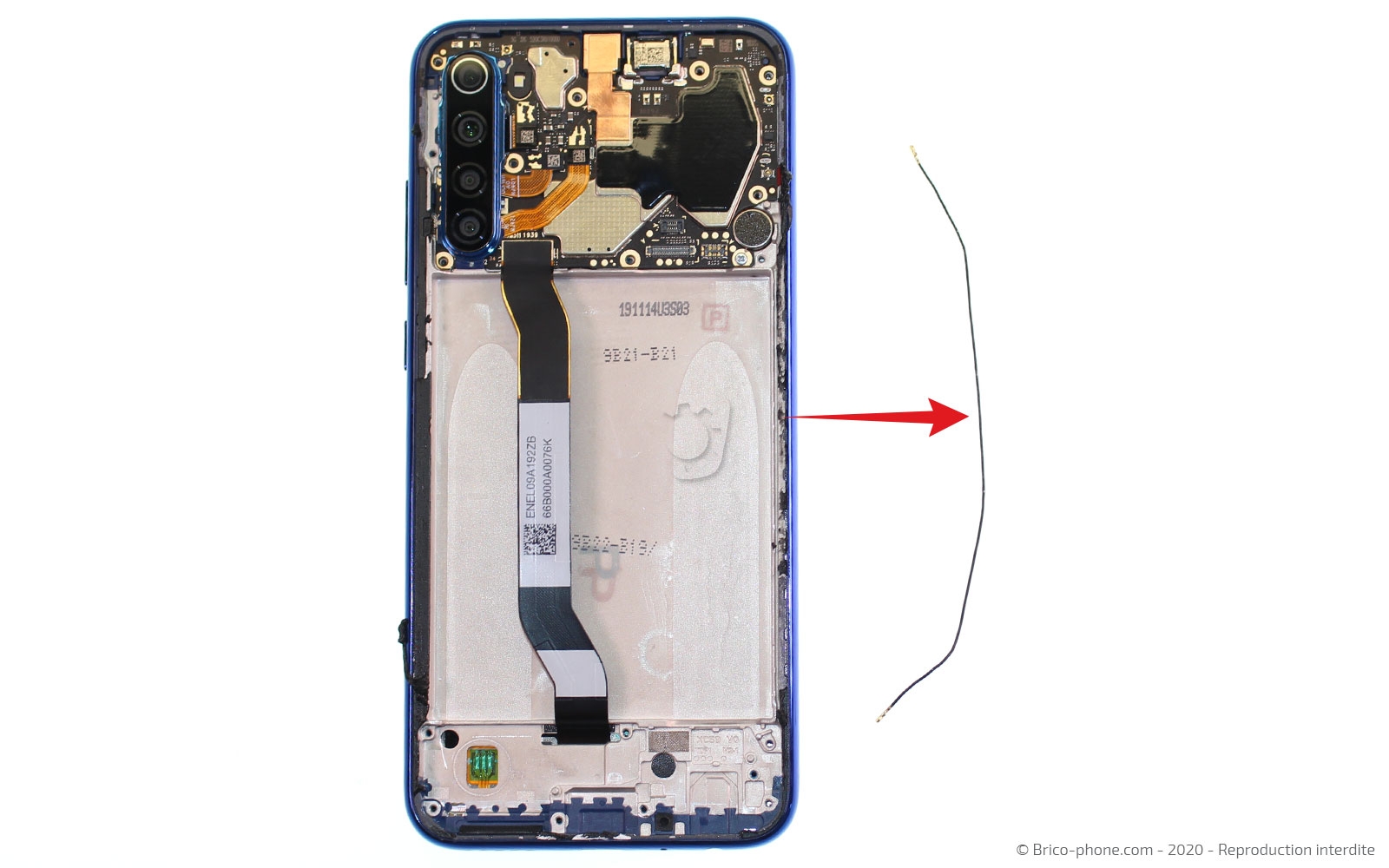

Etape 12 Récupérer le câble coaxial

Toujours avec le même ustensile, ôtez le câble coaxial du châssis.

Outils

Pince Brucelles

Etape 13

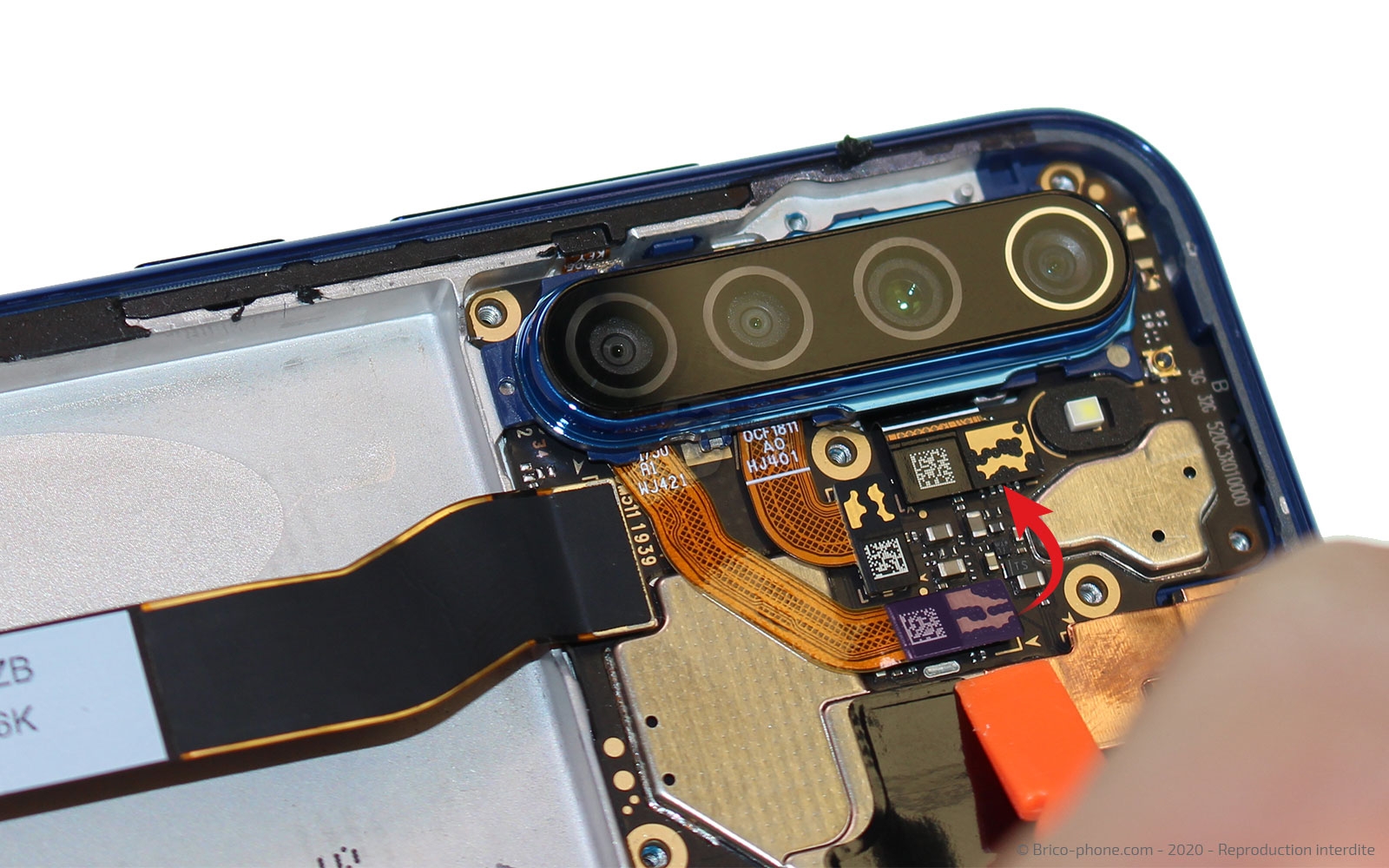

Etape 13 Retirer les caméras arrières

Avec le spudger, déconnectez les 3 nappes des caméras arrières afin de pouvoir sortir le bloc appareil photo complet et accéder aux dernières vis.

Outils

Levier Nylon

Pince Brucelles

Etape 14

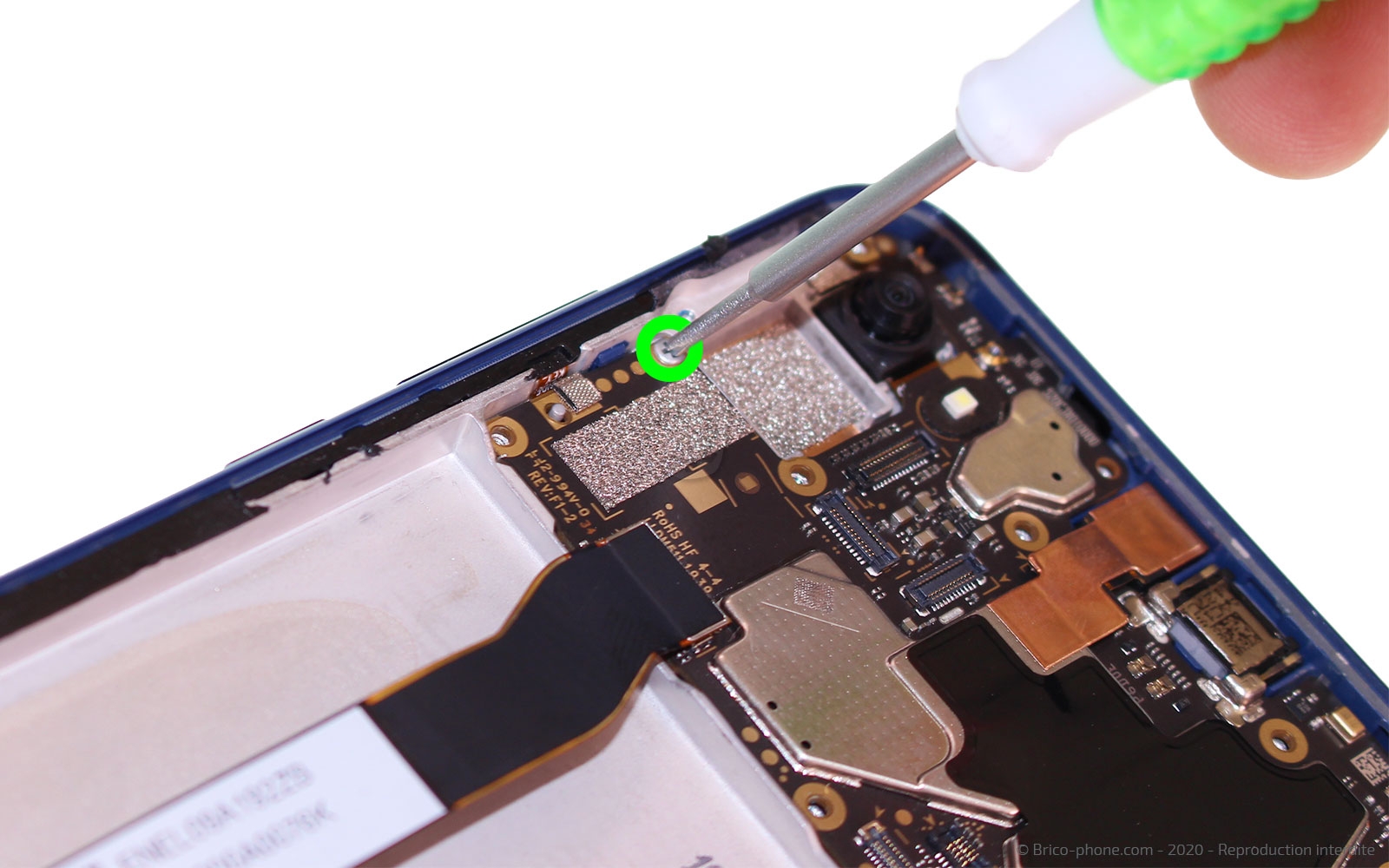

Etape 14 Sortir la carte mère

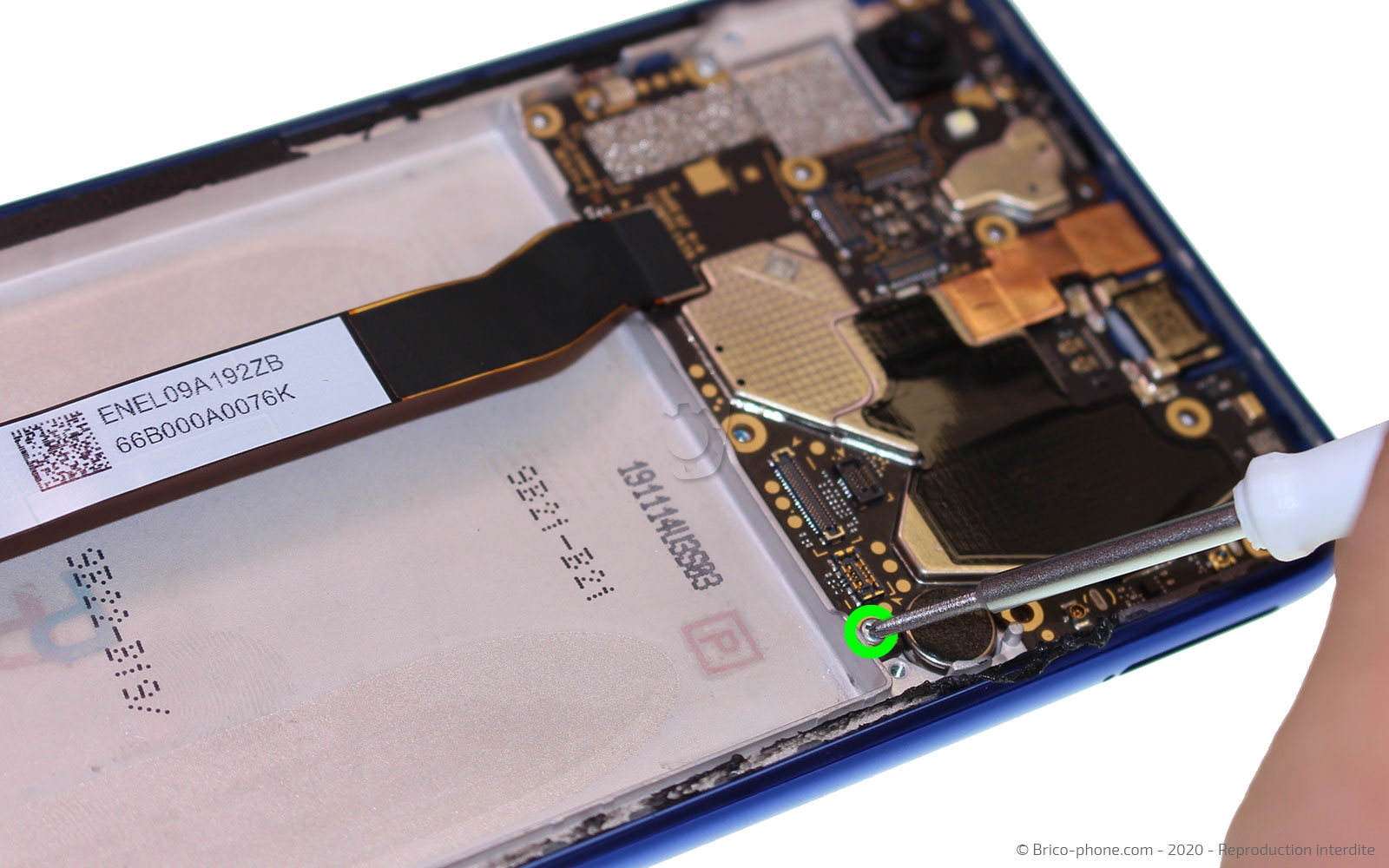

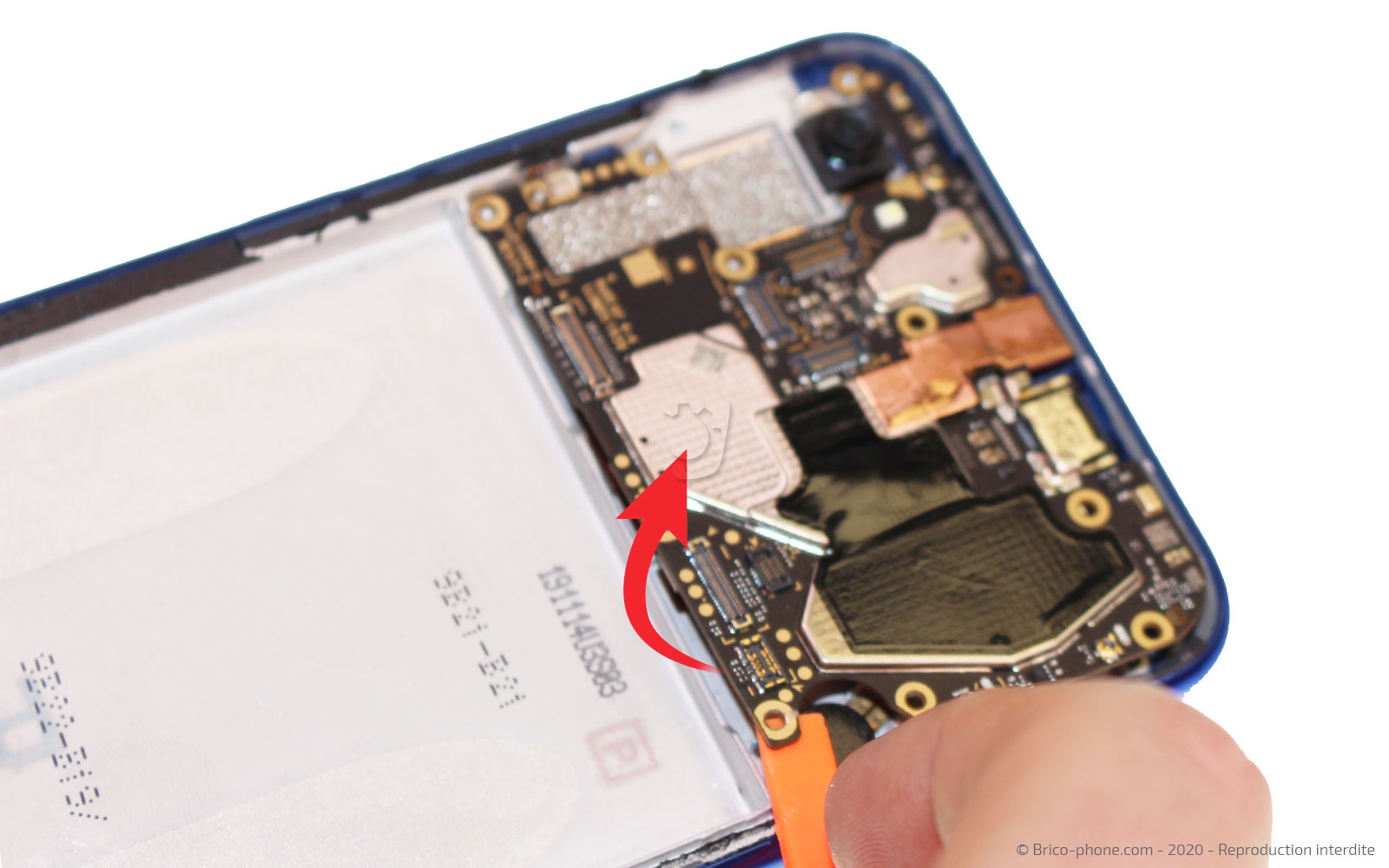

A l'aide du tournevis cruciforme, retirez les deux vis encore présentes sur la carte mère avant de la soulever avec le levier en nylon et l'enlever du châssis.

Outils

Tournevis Cruciforme

Levier Nylon

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 15
