Changement du bloc écran avec châssis sur Mi A3

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi A3
Réparation
Note de réparabilité 12/20
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran de votre Xiaomi Mi A3 est brisé, rayé...

Votre smartphone ne s'allume plus mais il est reconnu à votre ordinateur.

Vous rencontrez des problèmes d'affichage.

Votre Xiaomi Mi A3 est tombé et la vitre avant est brisée? Brico-phone met à votre disposition ce tutoriel photos pour vous accompagner tout au long de votre réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Dans un premier temps, nous vous conseillons de vérifier le numéro de modèle du smartphone se trouvant entre vos mains afin de vous assurer de la compatibilité de la pièce détachée avec le téléphone.
Pour cela, retournez votre smartphone et en regardant dans l'angle inférieur doit vous devriez apercevoir, s'il s'agit bien du Xiaomi Mi A3, le numéro de modèle suivant : M1906F9SH.
Une autre possibilité s'offre à vous et elle est possible avec n'importe quel smartphone puisqu'il suffit de composer le *#06# et de rentrer le numéro d'IMEI sur notre page d'accueil.
Etape 1

Etape 1 Mettre hors tension et retirer le rack Sim

Appuyez longuement sur le bouton Power de votre smartphone et sélectionnez "éteindre" lorsque le menu s'affiche.
Ensuite, à l'aide de l'outil d'ouverture d'origine ou de celui présent dans le kit d'outils, retirez le rack Sim du téléphone.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

A l'aide d'un coussin chauffant, d'un décapeur thermique ou encore de votre sèche-cheveux, il vous faut chauffer le contour de la vitre arrière afin de pouvoir ramollir le sticker la retenant au châssis.
Si vous utilisez le décapeur ou votre sèche-cheveux, faites attention à ne pas dépasser les 80°C pour ne pas endommager les composants du smartphone.
Si vous êtes en possession d'un coussin chauffant, passez-le au micro-onde 1 à 2 minutes avant de le déposer sur la vitre arrière 30 à 40 secondes.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Retirer le cache batterie

Plaquez la ventouse contre la vitre arrière de votre smartphone afin de pouvoir créer un effet de levier en tirant sur la boucle pour pouvoir insérer le médiator troué entre le châssis et le cache batterie.
Un fois l'interstice agrandi, remplacez le médiator en métal par ceux en plastique avec lesquels il vous faut faire le tour de de la coque pour décoller le sticker.
Outils
Médiator
Ventouse
Etape 4

Etape 4 Enlever le cache de protection de la carte mère

Dévissez les 11 vis cruciformes avec le tournevis adéquat pour retirer le cache en plastique avec le levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

Etape 5 Déconnecter la batterie

Toujours avec le même ustensile, débranchez la nappe de la batterie.
Outils
Levier Nylon
Etape 6

Etape 6 Sortir le haut-parleur externe

Utilisez le tournevis cruciforme pour extraire les 8 vis du haut-parleur externe afin de pouvoir par la suite, accéder à une des languettes des stickers de la batterie.
Soulevez le composant avec le spudger pour le sortir du smartphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 7

Etape 7 Débrancher les différentes nappes

Déconnectez les connectiques de la rallonge d'interconnexion afin de pouvoir accéder plus facilement à la batterie. Réitérez la manipulation pour la nappe de la rallonge de l'écran encore connectée à la carte mère.
Outils
Levier Nylon
Etape 8

Etape 8 Libérer la batterie

La batterie de votre Xiaomi Mi A3 est collé au châssis par deux languettes adhésives. Pour les retirer, vous trouverez deux parties noires recouvrant légèrement la batterie.

Munissez-vous de la pincette en métal et attrapez une des languettes. Faites attention car ces adhésifs sont fragiles, il faut donc prendre beaucoup de précaution.
Tirez délicatement la languette, puis entourez-la autour de la pince jusqu'à la fin du sticker.

Reproduisez la même manipulation pour l'autre languette.
Vous devriez ensuite pouvoir extraire la batterie simplement avec vos mains.
Outils
Carte PVC
Pince Brucelles
Etape 9

Etape 9 Décrocher les nappes du dock

Passons maintenant au connecteur de charge, sur lequel vous allez devoir retirer le câble coaxial ainsi que déconnecter la nappe du lecteur d'empreintes et de l'écran.
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Ôter le connecteur de charge

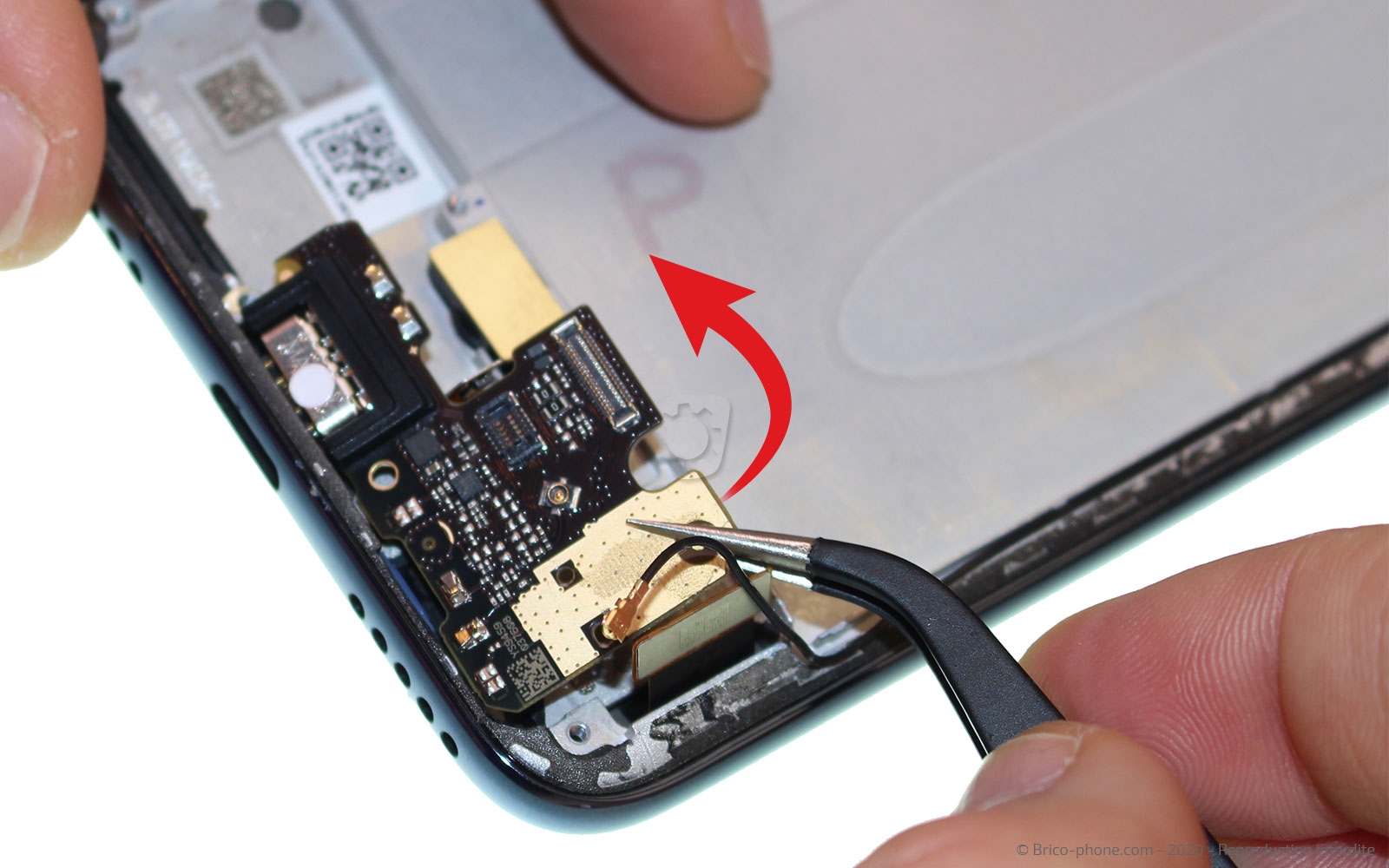

Dernière étape avant de pouvoir sortir le connecteur de charge ! Chauffez la nappe de la rallonge de l'écran afin de pouvoir la décoller avec la pincette.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Récupérer le lecteur d'empreintes digitales

Toujours avec le décapeur thermique ou votre sèche-cheveux, vous devez chauffer le lecteur d'empreinte pour décoller la nappe et le capteur du châssis.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 12

Etape 12 Libérer la carte mère

Pour extraire la carte mère, il vous faut déclipser le câble coaxial, dévisser la vis cruciforme et déconnecter le capteur de luminosité.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 13

Etape 13 Sortir la carte mère du châssis

Soulevez la carte mère avec la spatule orange afin de pouvoir la sortir de son emplacement.
Outils
Levier Nylon
Etape 14

Etape 14 Enlever le haut-parleur interne et le capteur de proximité

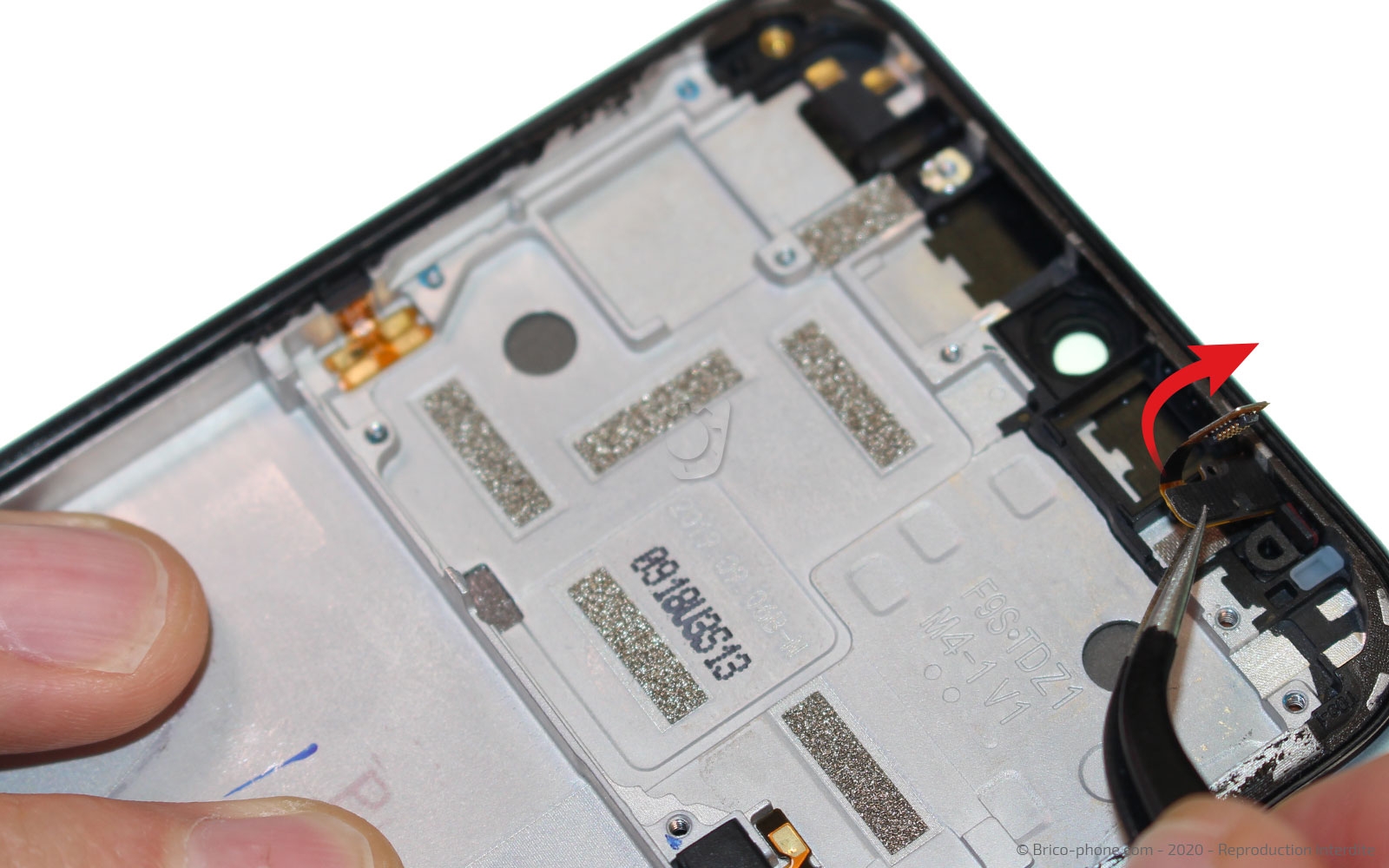

Récupérez le haut-parleur de l'oreille ainsi que le capteur de proximité après l'avoir légèrement fait chauffer.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

Etape 15 Retirer le vibreur et les contacts

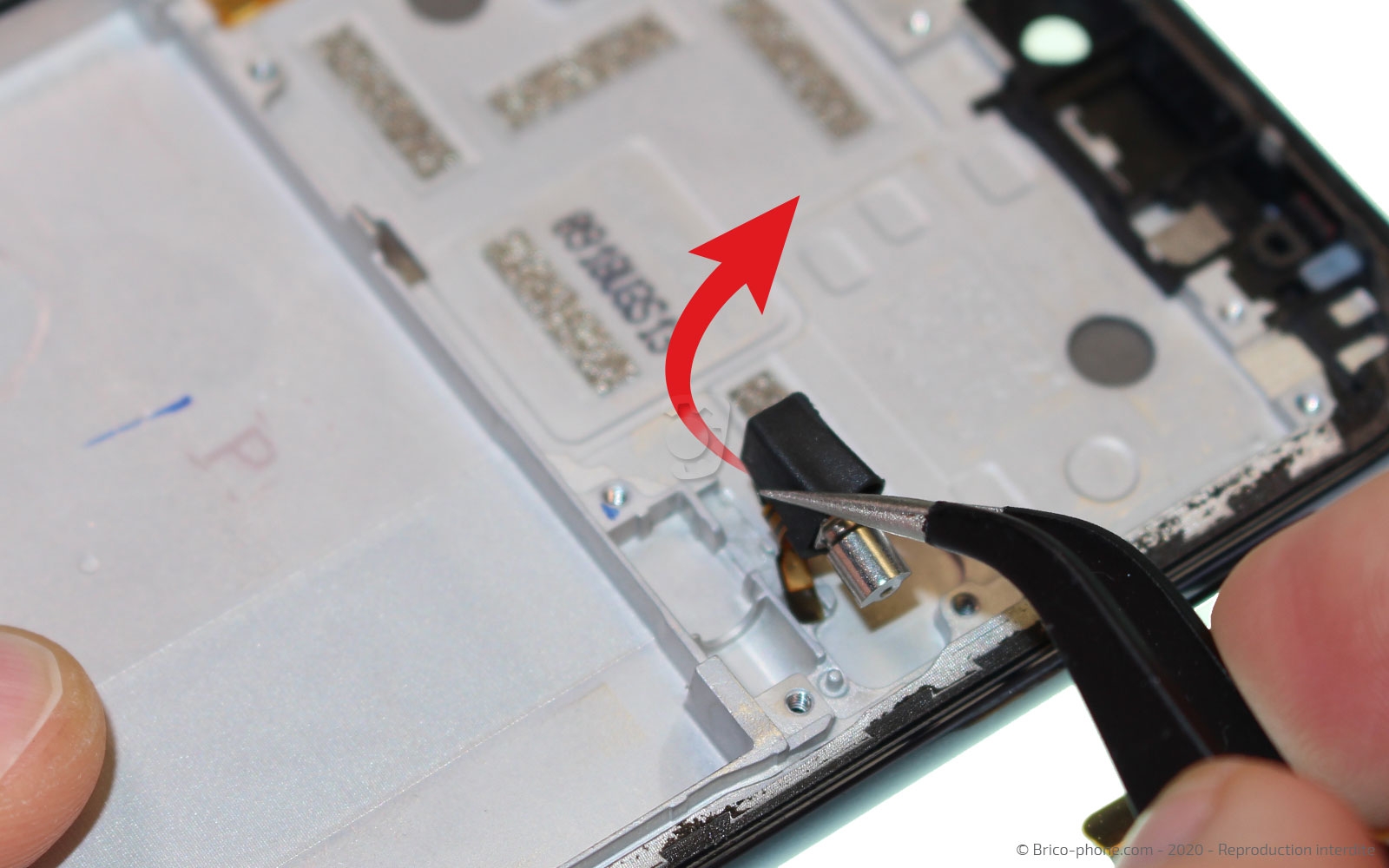

Comme pour les deux composants précédents, décollez le vibreur de son emplacement et récupérez les deux petits contacteurs se trouvant en haut à gauche de l'appareil.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

La réparation est maintenant terminée puisqu'il ne vous reste plus qu'à suivre ce tutoriel dans l'ordre inverse pour refermer votre appareil.

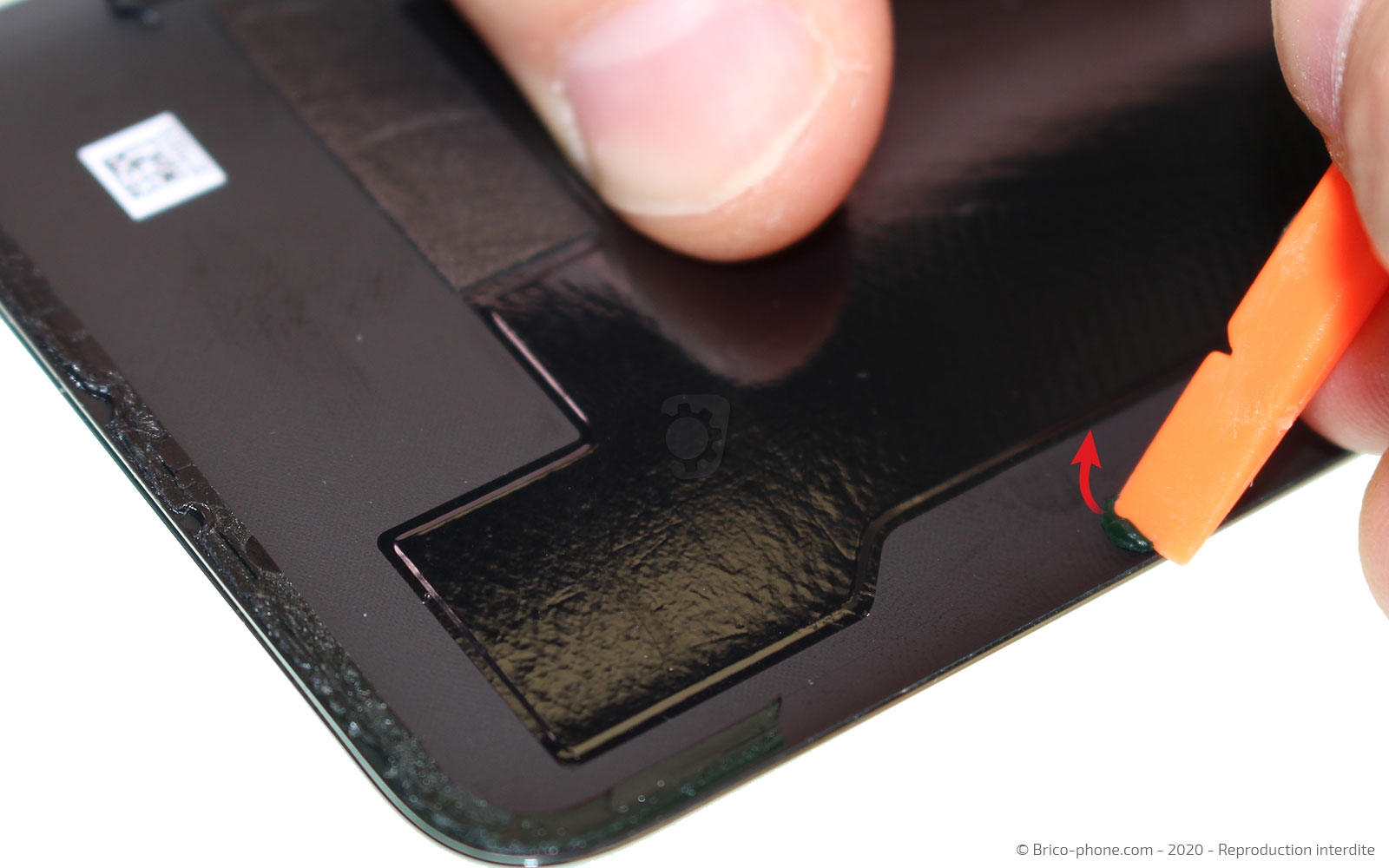

N'oubliez pas de retirer tous les stickers se trouvant sur le nouveau bloc écran ainsi que de nettoyer le contour du châssis et de la coque arrière des résidus de colle.
Pour recoller la vitre arrière, mettez un filet de colle sur tout le tour du châssis et une fois refermé, placez votre smartphone sous presse environ une heure.

Si vous rencontrez des problèmes pour replacer la batterie, n'hésitez à suivre le tutoriel photos du changement de batterie.
