Démontage complet sur Mi 9T - Mi 9T Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mi 9T - Mi 9T Pro
Réparation
Note de réparabilité 12/20
Temps estimé 60 min
Difficulté 3.5/5 (Difficile)
Diagnostic

Découvrez l'ensemble des pièces du Mi 9T / Mi 9T Pro.

Un composant de votre Xiaomi Mi 9T / Mi 9T Pro est endommagé.

Vous souhaitez remplacer un petit composant de votre Xiaomi Mi 9T Pro ou simplement découvrir ceux qui le composent ? L'équipe Brico-Phone a ouvert ce smartphone spécialement pour vous et vous propose ce démontage complet en photos pour assouvir votre curiosité ou vous accompagner dans votre réparation.

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Avant de débuter une réparation, il est primordial de vérifier que votre smartphone soit compatible avec les pièces commandées.
Pour cela, plusieurs possibilités s'offrent à vous soit votre écran fonctionne encore et vous pouvez rechercher votre numéro d'IMEI en tapant *#06# et indiquant sur notre page d'accueil le numéro d'IMEI qui s'affiche sur l'écran de votre téléphone.

La deuxième option est de regarder au dos de votre appareil et si l'inscription est "M1903F11G" c'est que vous êtes bien l'heureux propriétaire d'un Xiaomi Mi 9T Pro mais si la référence est "M1903F10G", il s'agit là d'un Xiaomi Mi 9T.
Etape 1

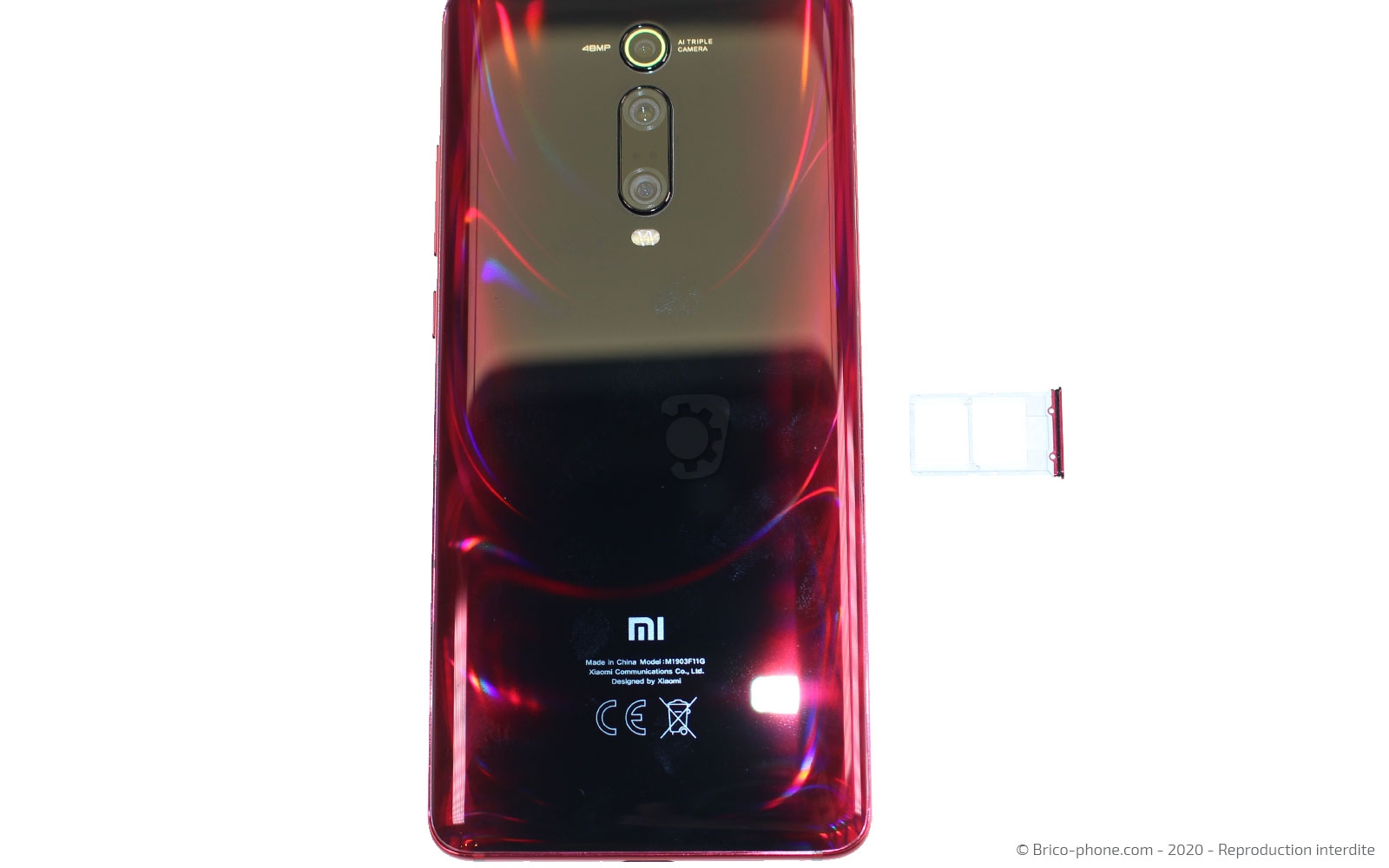

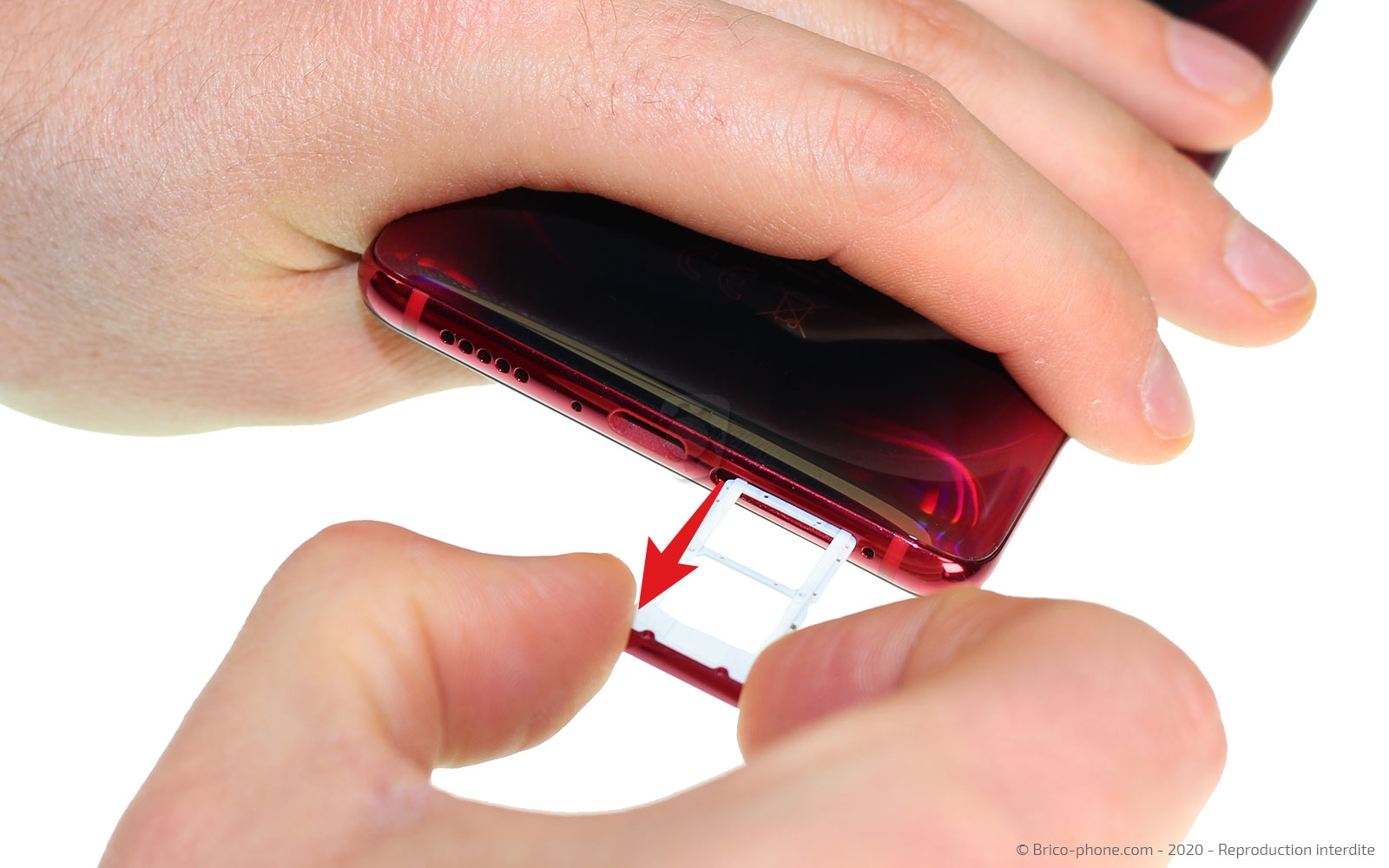

Etape 1 Eteindre le smartphone et retirer le rack Sim

Maintenez le bouton Power enfoncé pour faire apparaitre le menu identique à celui de la photo 1 puis sélectionnez "éteindre".
Dans un second temps, à l'aide de l'outil d'extraction, sortez le tiroir Sim de son emplacement.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Afin d'accéder à l'intérieur de votre smartphone, il vous faut chauffer le contour de la vitre arrière afin de ramollir le sticker se trouvant dessous et la retenant au châssis. Pour ce faire, munissez-vous d'un coussin chauffant, d'un décapeur thermique ou de votre sèche-cheveux.
Pour les deux derniers, il vous suffit de passer sur le tour du cache batterie en faisant bien attention à ne pas dépasser les 80°C.
En ce qui concerne, le coussin chauffant, il vous faut au préalable le passer au micro-onde 1 à 2 minutes puis déposez-le sur le dos de votre Xiaomi Mi 9T / Mi 9T Pro pendant 30 à 40 secondes.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

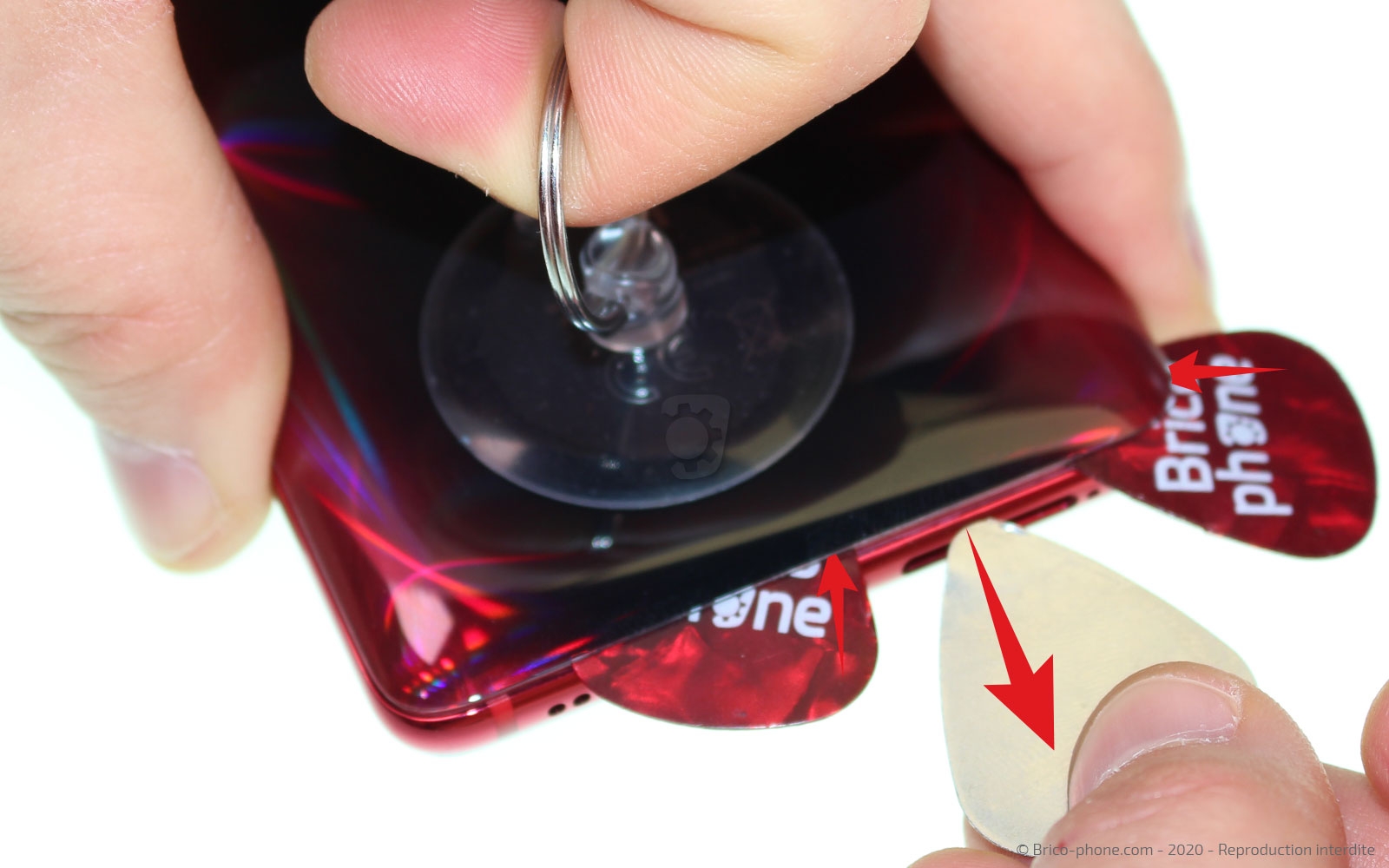

Etape 3 Décoller la coque arrière

Positionnez la ventouse de votre kit d'outils au bas de la vitre arrière et tirez fortement sur l'anneau afin de soulever suffisamment cette dernière pour insérer le médiator métallique troué entre la coque et le châssis.
Une fois le médiator en place, superposez les deux médiators en plastique sur la version en métal avant de le retirer.

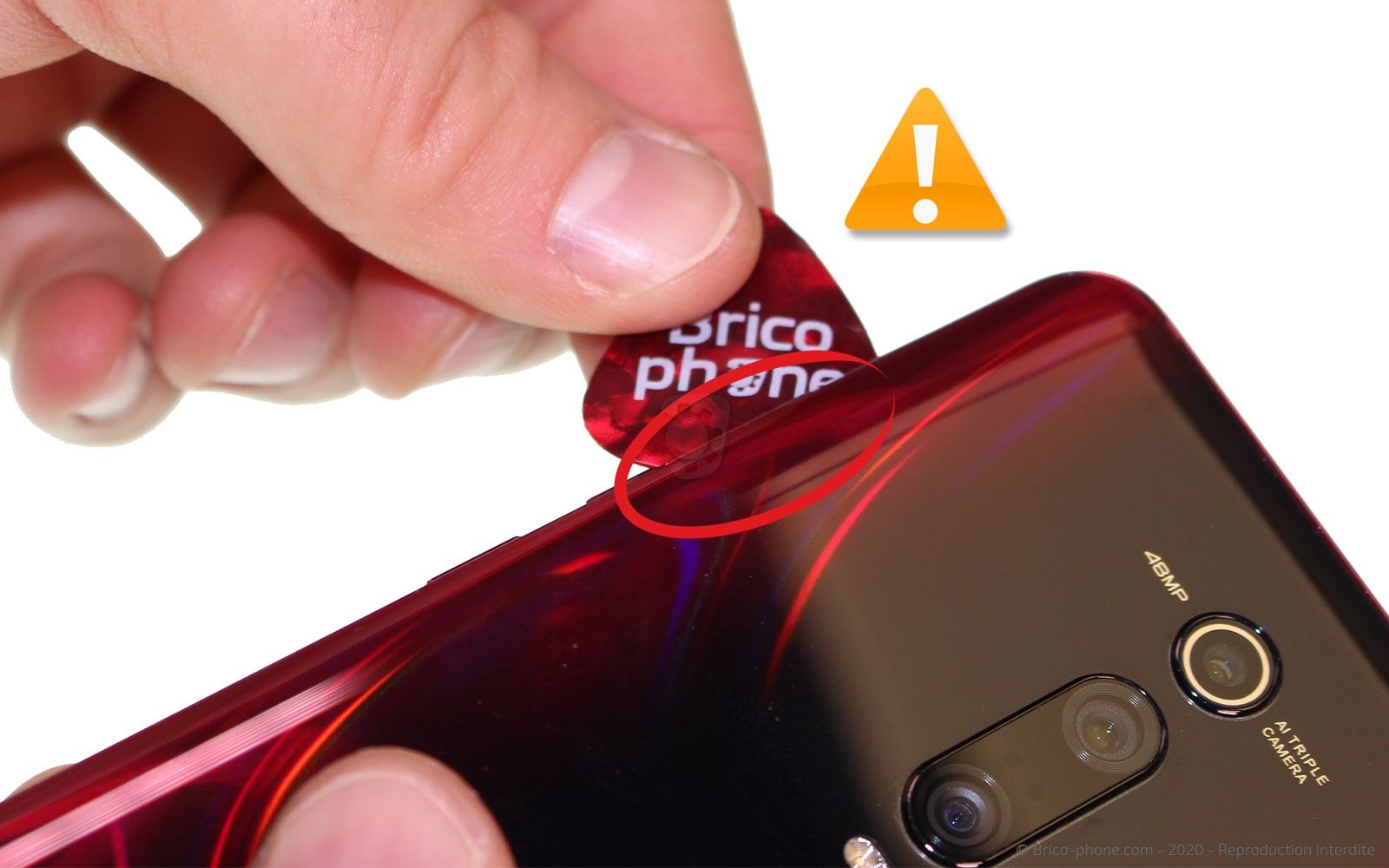

A l'aide des médiators rouges, faites le tour du cache batterie pour décoller le sticker. Néanmoins, prenez des précautions lorsque vous passez auprès des boutons Power afin de ne pas endommager les joints de ces derniers.
Outils
Levier Nylon
Ventouse
Etape 4

Etape 4 Déloger la vitre arrière

Une fois le tour du smartphone effectué, placez la carte en PVC sous la vitre arrière et remontez-la jusqu'au sommet du smartphone.
Vous pouvez maintenant retirer la vitre arrière du châssis de votre Xiaomi Mi 9T Pro.
Outils
Carte PVC
Etape 5

Etape 5 Déconnecter la batterie

Pour travailler en toute sécurité sur votre Xiaomi Mi 9T / Mi 9T Pro, nous vous conseillons de débrancher la batterie.
Pour y accéder, il nous faut dévisser les 12 vis cruciformes de la plaquette NFC de l'appareil avant de la retirer en la soulevant avec le levier en nylon.
Puis, passez le spudger sous la nappe de la batterie pour la déconnecter.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

Etape 6 Libérer la batterie

Toujours avec le même outil, déconnectez la rallonge de l'écran et décollez les languettes de la batterie en laissant les languettes n°1 et n°2 sur l'extérieur du téléphone.
Outils
Levier Nylon
Etape 7

Etape 7 Sortir la batterie du châssis

Placez vos doigts sur les languettes 1 et 2 afin qu'elles restent au niveau du rebord du châssis puis tirez la languette 3 afin de retirer la batterie.
Une fois le composant à la verticale, décollez-le du sticker transparent se trouvant sur le coté.
Pièces
Batterie pour Xiaomi Mi 9T 18.90€
Batterie pour Xiaomi Mi 9T Pro 18.90€
Etape 8

Etape 8 Retirer le haut-parleur externe

Sur la partie inférieure de votre smartphone, retirez les 8 vis a l'aide du tournevis cruciforme afin de pouvoir déclipser le haut parleur avec la spatule en nylon et l'extraire du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 9

Etape 9 Récupérer la rallonge de connexion de l'écran

A l'aide de la pincette, retirez le sticker de la nappe de la rallonge de connexion de l'écran connectée à celle de l'écran située en bas à droite du smartphone, avant de la déconnecter avec le levier en nylon.
Outils
Levier Nylon
Etape 10

Etape 10 Libérer le connecteur de charge

Pour pouvoir retirer le connecteur de charge, il vous faut d'abord déconnecter la nappe du lecteur d'empreintes, celle de la deuxième rallonge d'interconnexion et le câble coaxial blanc.
Puis, décollez la nappe de l'écran du dock.
Outils
Levier Nylon
Pince Brucelles
Etape 11

Etape 11 Enlever le connecteur de charge

A l'aide de la pincette en métal, attrapez le dock afin de le sortir du châssis de votre Xiaomi Mi 9T / Mi 9T Pro.
Outils
Pince Brucelles
Etape 12

Etape 12 Ôter l'antenne réseau

Toujours avec la pince métallique, débranchez le câble coaxial noir et chauffez légèrement le composant.
Ensuite, décollez délicatement l'antenne réseau avec la pincette.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 13

Etape 13 Récupérer le lecteur d'empreintes digitales

Chauffez la nappe du lecteur d'empreintes digitales afin de pouvoir la décoller à l'aide de la pincette métallique.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 14

Etape 14 Sortir le vibreur

Décollez délicatement la nappe du vibreur avant de le sortir à l'aide de la pincette en métal.
Outils
Pince Brucelles
Etape 15

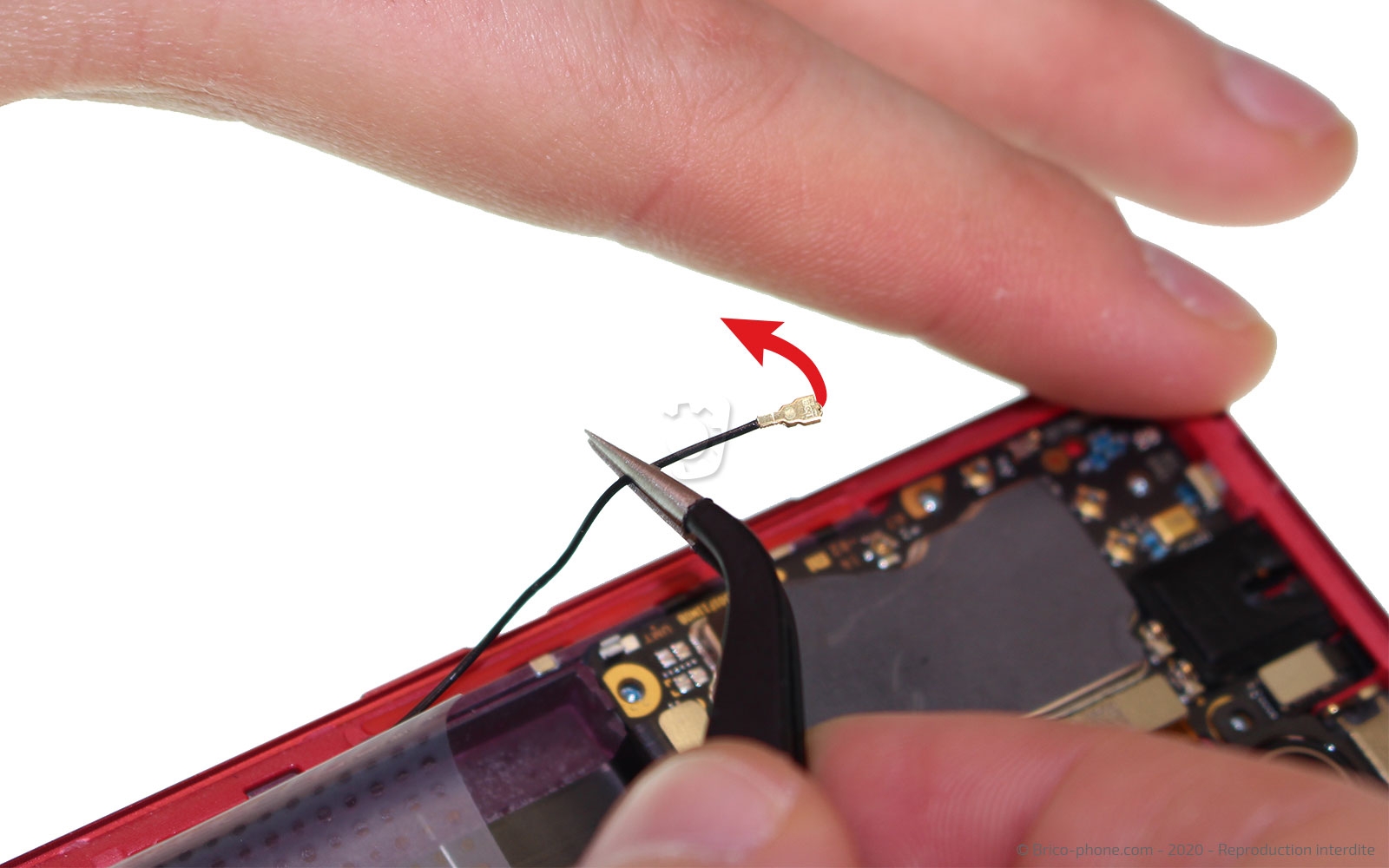

Etape 15 Retirer les câbles coaxiaux

Toujours à l'aide de la pincette, sortez les deux câbles coaxiaux de leur emplacement respectif.
Outils
Pince Brucelles
Etape 16

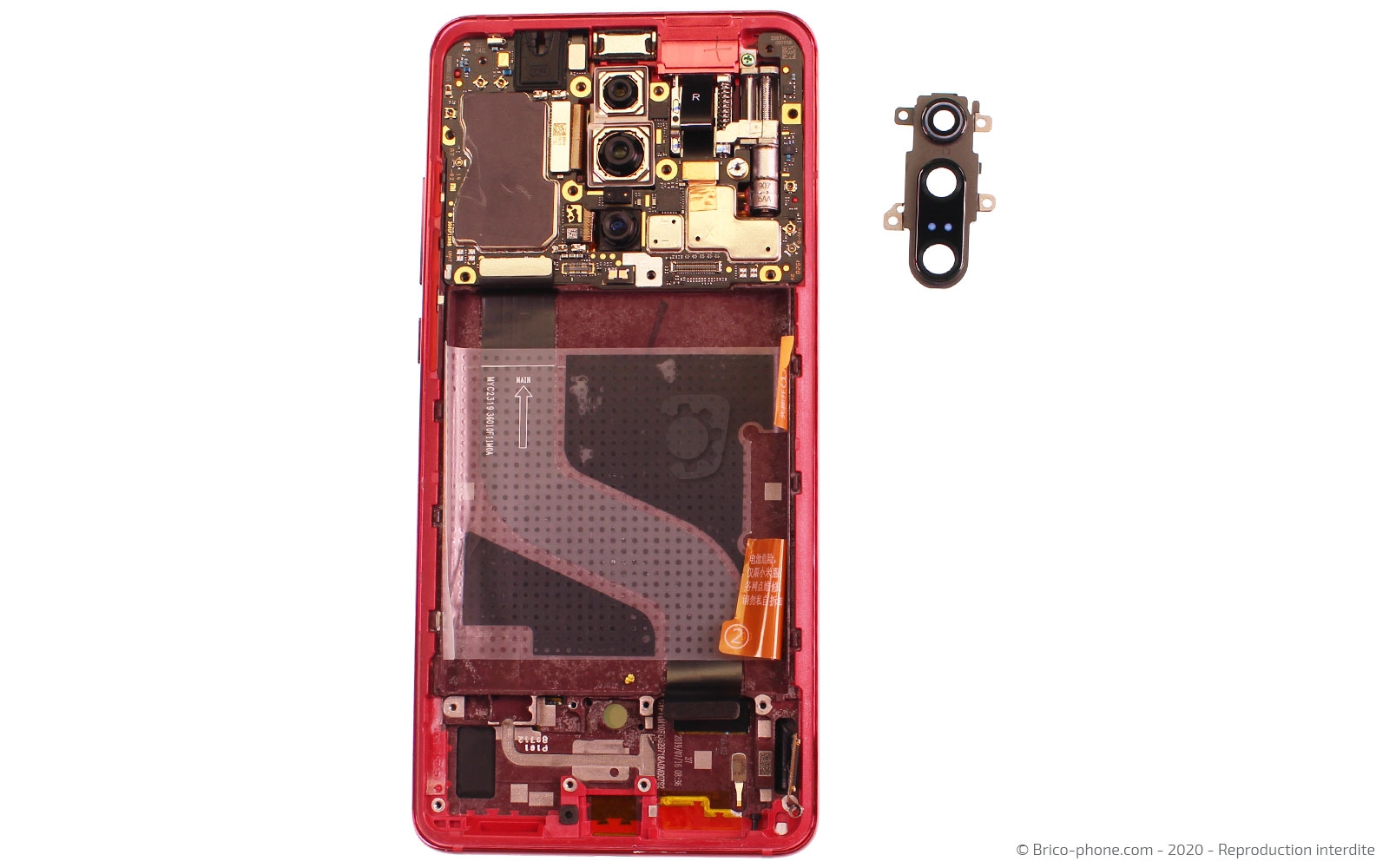

Etape 16 Enlever le bloc lentilles des caméras arrières

toujours avec le même ustensile, attrapez le bloc lentilles pour le mettre en dehors du Xiaomi Mi 9T / Mi 9T Pro.
Outils
Pince Brucelles
Etape 17

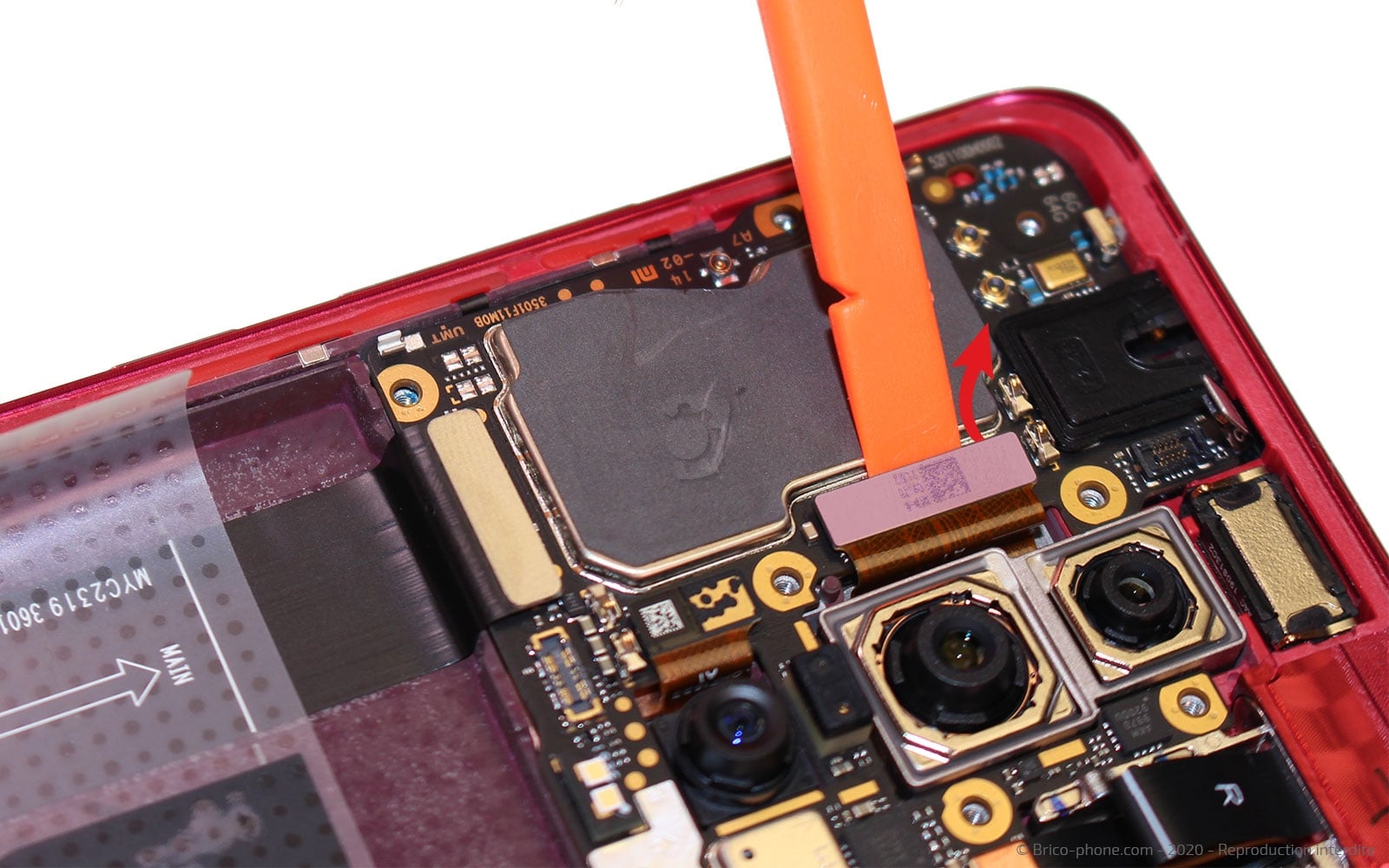

Etape 17 Débrancher les nappes de la carte mère

A l'aide du levier en nylon, déconnectez la nappe du capteur d'ambiance et de luminosité, celles des caméras arrières et celle de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 18

Etape 18 Sortir les caméras arrières

A l'aide du spudger, déconnectez la nappe de la caméra avant, après avoir retirer l'adhésif en cuivre du dessus.
Ensuite, sortez les caméras arrières à l'aide de la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 19

Etape 19 Libérer la carte mère

Dévissez la dernière vis retenant la carte mère au châssis à l'aide du tournevis plat ou médiator en métal rigide car il s'agit là d'une double vis.
Puis, en vous aidant de la spatule orange, soulevez la carte mère pour la sortir de son emplacement.
Outils
Levier Nylon
Tournevis Plat
Pièces
Tournevis plat avec virole 1.70€
Etape 20

Etape 20 Décoller la nappe du module moteur

Retirez la dernière vis du smartphone en vous aidant d'un tournevis cruciforme.
Ensuite, chauffez la nappe du module moteur de la caméra frontale avant de la décoller légèrement avec la pincette en métal.
Outils
Pince Brucelles
Tournevis Plat
Pièces
Décapeur thermique petit modèle 14.90€
Etape 21

Etape 21 Retirer la caméra avant et son moteur

Faites glisser la caméra pop-up vers le haut afin de la sortir du châssis, puis à l'aide de la pincette, terminez de décoller la nappe pour extraire le module moteur.
Outils
Pince Brucelles
Etape 22

Etape 22 Enlever le capteur de luminosité et le haut-parleur interne

Toujours muni du même outil, retirez le capteur d'ambiance et de luminosité avant de vous attaquer au haut-parleur interne en glissant l'outil sous le composant pour faire levier et réussir à le décoller.
Outils
Pince Brucelles
Etape 23

Etape 23 Récupérer la rallonge d'interconnexion

Décollez l'adhésif transparent se trouvant au fond du châssis afin de pouvoir accéder à la rallonge.
Ensuite, séparez la rallonge du châssis.

Vue éclatée

Le démontage complet est maintenant terminé, voici la photo regroupant les composants du Xiaomi Mi 9T / Mi 9T Pro.
Pour remonter votre appareil, il vous suffit de suivre les étapes précédentes dans l'ordre inverse.
