Démontage complet sur iPhone 11

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone 11
Réparation
Note de réparabilité 13/20
Temps estimé 90 min
Difficulté 4/5 (Difficile)

Vous souhaitez remplacer un petit composant de votre iPhone 11? Brico-Phone met à votre disposition ce tutoriel photos pour vous accompagner et vous permettre d'effectuer la réparation vous-même depuis votre domicile.

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Dans un premier temps, préparez un espace de travail propre et dégagé avec les outils déjà en votre possession ou ceux que vous avez reçu avec votre pièce détachée.
Pour ne perdre et mélanger aucune vis ou petite pièce, nous vous conseillons de vous servir d'un support adhésif iStick ou d'un patron d'aide au montage magnétique.

Au second lieu, assurez-vous d'être bien l'heureux propriétaire d'un iPhone 11 avant de commencer le démontage, en vérifiant que le numéro de modèle inscrit dans les réglages > général > informations, soit A2221.

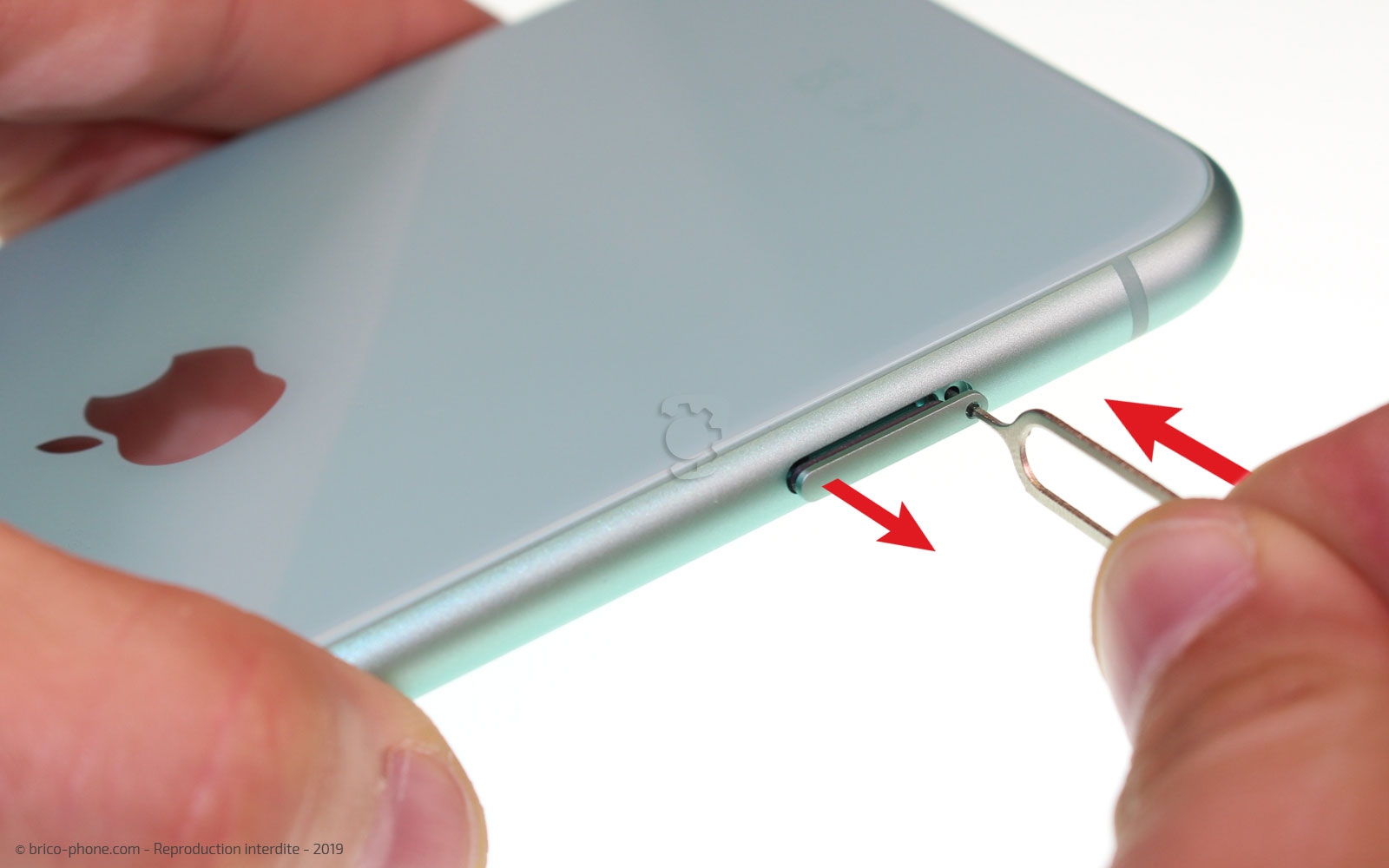

Maintenant, mettez hors tension votre smartphone et retirez le tiroir de la carte Nano Sim à l'aide de l'outil d'extraction.
Pièces
Rack SIM pour iPhone 11 Noir 6.90€
Patron magnétique d'aide au montage pour iPhone 11 5.90€
Etape 1

Etape 1 Retirer les vis pentalobes

A l'aide du tournevis pentalobe 0.8, retirez les deux vis placées de chaque côté de la prise lightning.
Outils
Tournevis Pentalobe
Pièces
Kit d'outils Professionnel iPhone - Qualité supérieure 15.90€
Etape 2

Etape 2 Créer un interstice

Chauffez le contour de l'écran pour ramollir le joint d'étanchéité à l'aide d'un décapeur thermique, d'un coussin chauffant (vendus sur le site) ou simplement de votre sèche-cheveux.

Ensuite, positionnez la ventouse au bas de l'écran, et en tirant dessus vous devriez pouvoir créer un espace entre l'écran et le châssis. Dans cet interstice, glissez le médiator en métal percé, puis superposez la version plastique dessus afin de le remplacer.
L'utilisation des médiators en plastique est recommandée pour éviter d'endommager le châssis.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Déclipser l'écran

Equipez-vous de la spatule verte afin de déclipser entièrement l'écran. Pour cela, préférez utiliser le coté fin qui vous évitera de trop l'enfoncer et d'endommager les nappes.

Glissez-le sur tout le contour de votre iPhone en effectuant une mouvement de torsion pour faire levier.
Outils
Spatule
Pièces
Outil d'ouverture iPlastix 9.90€
Etape 4

Etape 4 Ouvrir l'écran

Lors de l'ouverture, vous devez faire très attention aux différentes nappes encore connectées: celle du haut-parleur interne, celle du LCD et du tactile.
Ouvrez l'écran par la droite en le faisant chevaucher sur le châssis lorsque vous le poserez afin d'éviter les tensions.
Etape 5

Etape 5 Déconnecter la batterie

Avant de continuer, il est primordial de débrancher la batterie car même si votre iPhone est éteint, vous n'êtes pas à l'abris d'une mauvaise manipulation qui pourrait causer des dommages irréversibles.

Pour cela, retirez les vis B1, B2 et B3 avec le tournevis triwing 0.6 et placez-les sur votre patron d'aide au montage afin de ne pas les perdre. Ensuite, avec la pincette en métal, ôtez la plaquette de protection #01 et déconnectez la nappe de la batterie.
Outils
Levier Nylon
Pince Brucelles
Tournevis Triwing
Pièces
Patron magnétique d'aide au montage pour iPhone 11 5.90€
Etape 6

Etape 6 Retirer la plaquette des nappes tactile et LCD

Toujours en utilisant le même tournevis, ôtez les vis triwing numérotées de C1 à C5 afin de pouvoir saisir la plaquette de protection des nappes de l'écran #02 avec la pincette métallique.
Outils
Pince Brucelles
Tournevis Triwing
Etape 7

Etape 7 Retirer l'écran du châssis

A l'aide du levier en nylon, débranchez les nappes de la vitre tactile et du LCD ainsi que celle correspondant au haut-parleur interne.

Mettez le châssis de votre iPhone 11 de coté, afin que nous puissions continuer le démontage de l'écran.
Outils
Levier Nylon
Etape 8

Etape 8 Dévisser l'écouteur interne

Au dos de votre écran se trouve l'écouteur interne qui sert à gérer le son à l'oreille ainsi qu'en mode haut-parleur.
Pour le retirer, dévissez la vis triwing D1 et les 3 vis cruciformes nommées D2, D3 et D4.

Ensuite, faites basculer vers le bas le composant à l'aide du spudger.
Outils
Tournevis Cruciforme
Levier Nylon
Tournevis Triwing
Etape 9

Etape 9 Déloger l'élément du capteur de luminosité

Une petite plaquette protège le capteur de luminosité et pour la récupérer, il vous suffit de la déloger à l'aide de la pincette en métal. Il s'agit de l'élément #33 sur votre guide d'aide au montage.
Outils
Pince Brucelles
Etape 10

Etape 10 Retirer l'écouteur

Munissez-vous de la pince métallique pour déloger avec délicatesse les 3 petits éléments collés au dos de l'écran.
Le haut-parleur interne peut alors être retiré de l'écran.
Outils
Levier Nylon
Pince Brucelles
Pièces
Ecouteur interne avec micro et capteurs pour iPhone 11 12.90€
Etape 11

Etape 11 Récupérer les clips caméra

Sur l'écran de votre iPhone, il vous faut récupérer le support en plastique #34 simplement en chauffant légèrement le composant et en glissant sous ce dernier la spatule orange pour faire levier et décoller le clips caméra de son emplacement.

Ici, la grille de l'écouteur vient avec la pièce (partie noire sur la photo) néanmoins en fonction de vos réparation, pensez à la récupérer.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 12

Etape 12 Retirer les vis de la plaquette LCD

Dévissez les 9 vis retenant la plaquette de protection de l'afficheur LCD, en vous servant du tournevis triwing.
Outils
Tournevis Triwing
Pièces
Tournevis Professionnel Triwing 1.5 8.90€
Etape 13

Etape 13 Soulever la plaquette

Avant de pouvoir déloger la plaquette #04, il vous faut chauffer les nappes de l'écran encore collées dessus.

Décollez délicatement les deux nappes fixées entre elles afin de pouvoir décoller la nappe se trouvant sur la plaquette.

Avec douceur, basculez la plaquette vers le bas, sans chercher à la retirer car elle est encore accrochée en bas.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Etape 14

Etape 14 Retirer la plaquette

Une dernière nappe est légèrement collées au dos de la plaquette. Inutile de chauffer, le levier devrait suffire à la décoller.

La plaquette métallique peut maintenant être retirée.
Outils
Levier Nylon
Etape 15

Etape 15 Retirer la plaquette du bas

Au bas de votre iPhone, on trouve une longue plaquette métallique c'est l'élément #06. Pour la retirer, dévissez les 5 vis nommées de F1 à F5, avec le tournevis cruciforme avant de l'extraire avec la pince.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 16

Etape 16 Enlever l'élément mousse

Une des vis qui maintiennent le vibreur est cachée sur la droite du composant sous un petit cache noir en mousse, nommé #07.
Il vous suffit de le décoller avec la pincette pour le retirer. Conservez-le pour le remontage.

Ensuite, dévissez la vis G1 en jaune avec le tournevis cruciforme qui vous permet de dégager l'élément #08.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 17

Etape 17 Retirer le vibreur

Les deux autres vis G sont situées à gauche du Taptic Engine (élément #09 sur votre patron d'aide au montage), vous pouvez les enlever à l'aide du tournevis cruciforme.
En utilisant le spudger, déconnectez la nappe du composant avant de le sortir du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Kit d'outils Professionnel iPhone - Qualité supérieure 15.90€
Etape 18

Etape 18 Décoller les stickers

La batterie de l'iPhone 11 est maintenue par 6 bandes adhésives double face entre la batterie et le châssis.

La manipulation est la même pour chacune d'entre elles.
Tout d'abord, décollez la partie noire située au bord de la batterie avec la pincette en métal.
Ensuite, tirez légèrement dessus afin de pouvoir saisir entièrement la membrane avec la pince.
Enroulez le sticker autour de la pincette jusqu'à ce que la bande adhésive soit terminée.

Réitérez cette manipulation pour toutes les autres languettes adhésives.
Outils
Levier Nylon
Pince Brucelles
Pièces
Liquide iRemover 3.90€
Etape 19

Etape 19 Retrait de la batterie

Si une ou plusieurs languettes adhésives cassent, ne vous inquiétez pas, vous avez la possibilité de vous servir du liquide iRemover qui dissout les stickers.

Sinon, libérez la batterie (élément #10) en la soulevant avec la carte en PVC.
Outils
Carte PVC
Pièces
Liquide iRemover 3.90€
Etape 20

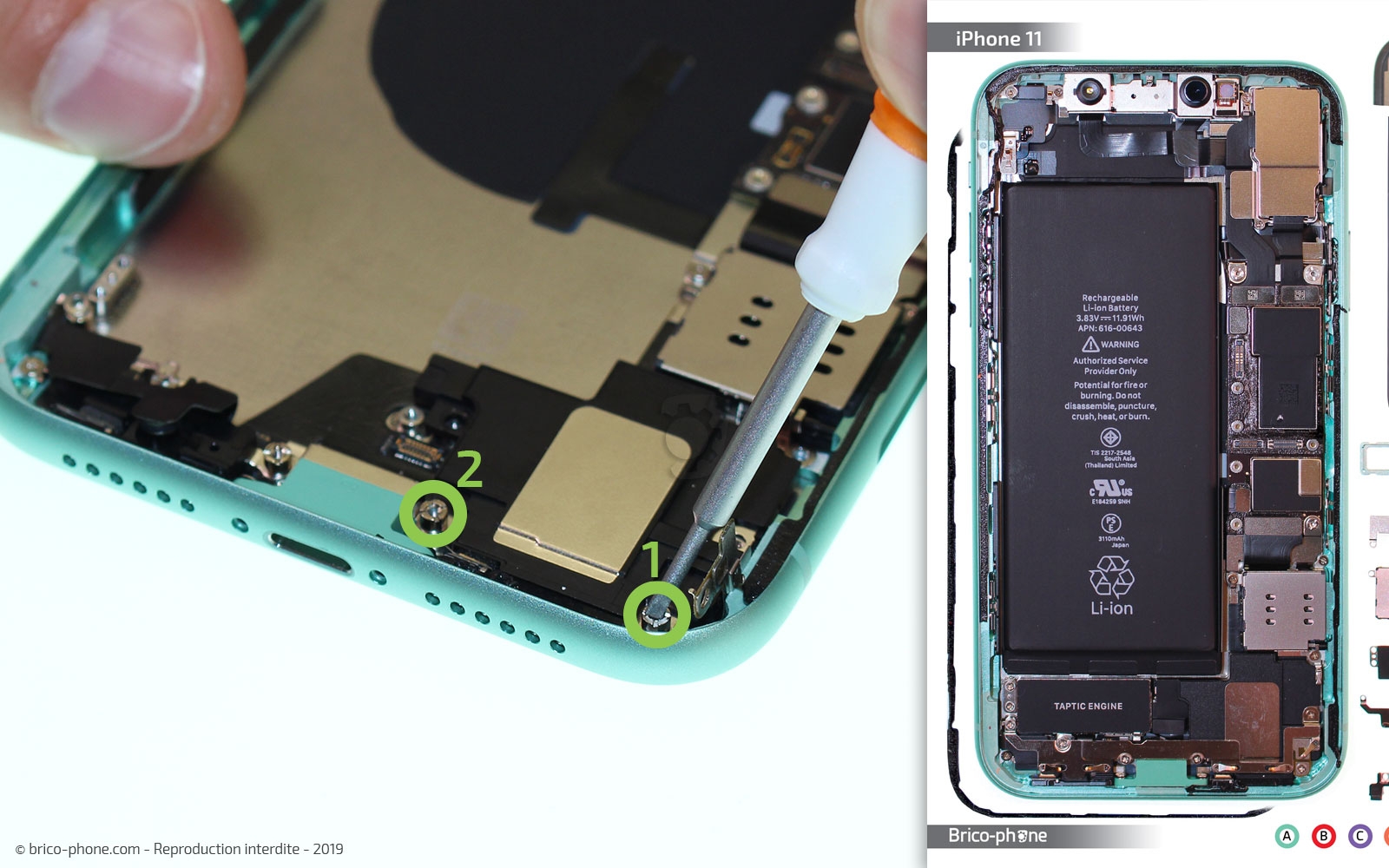

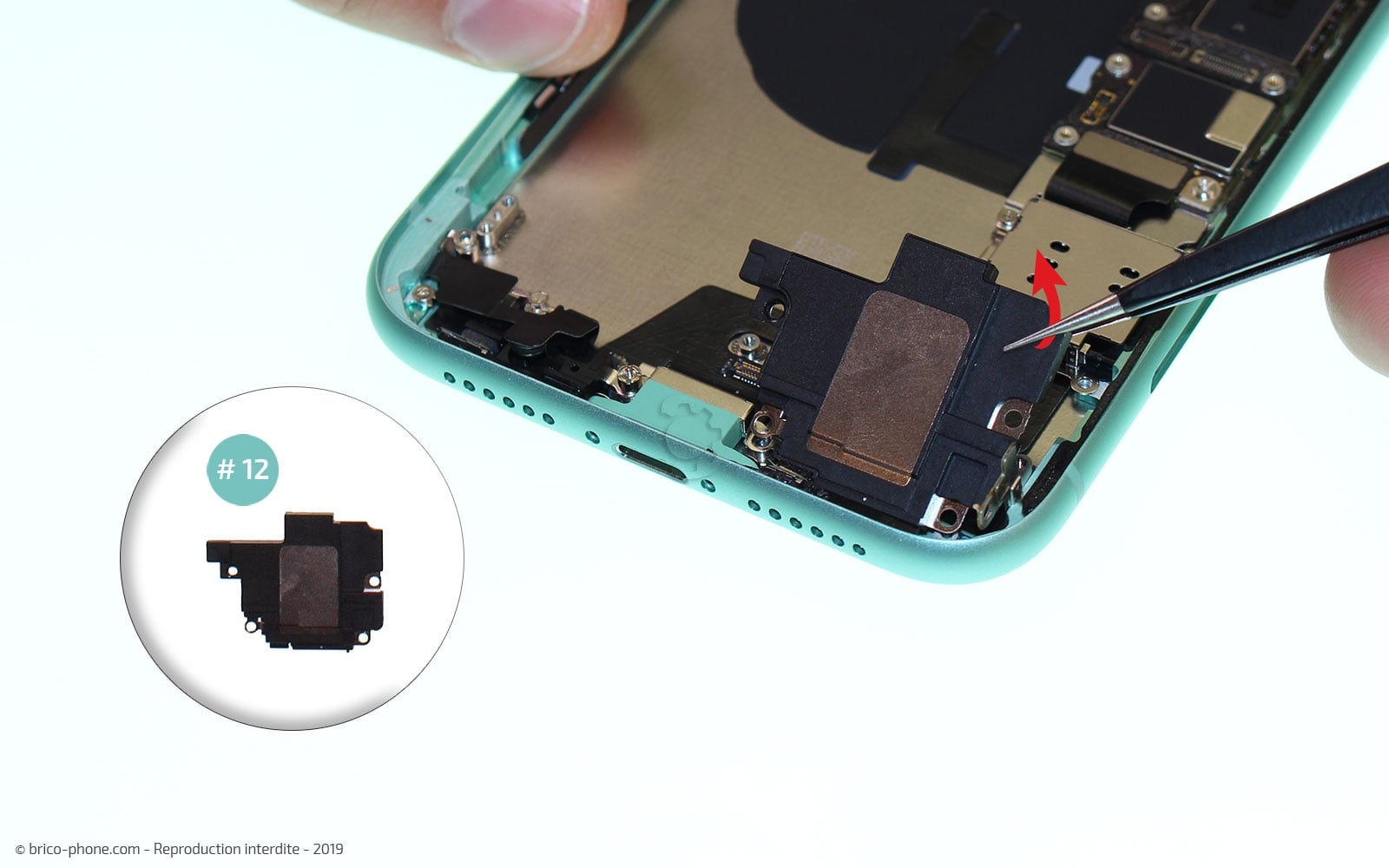

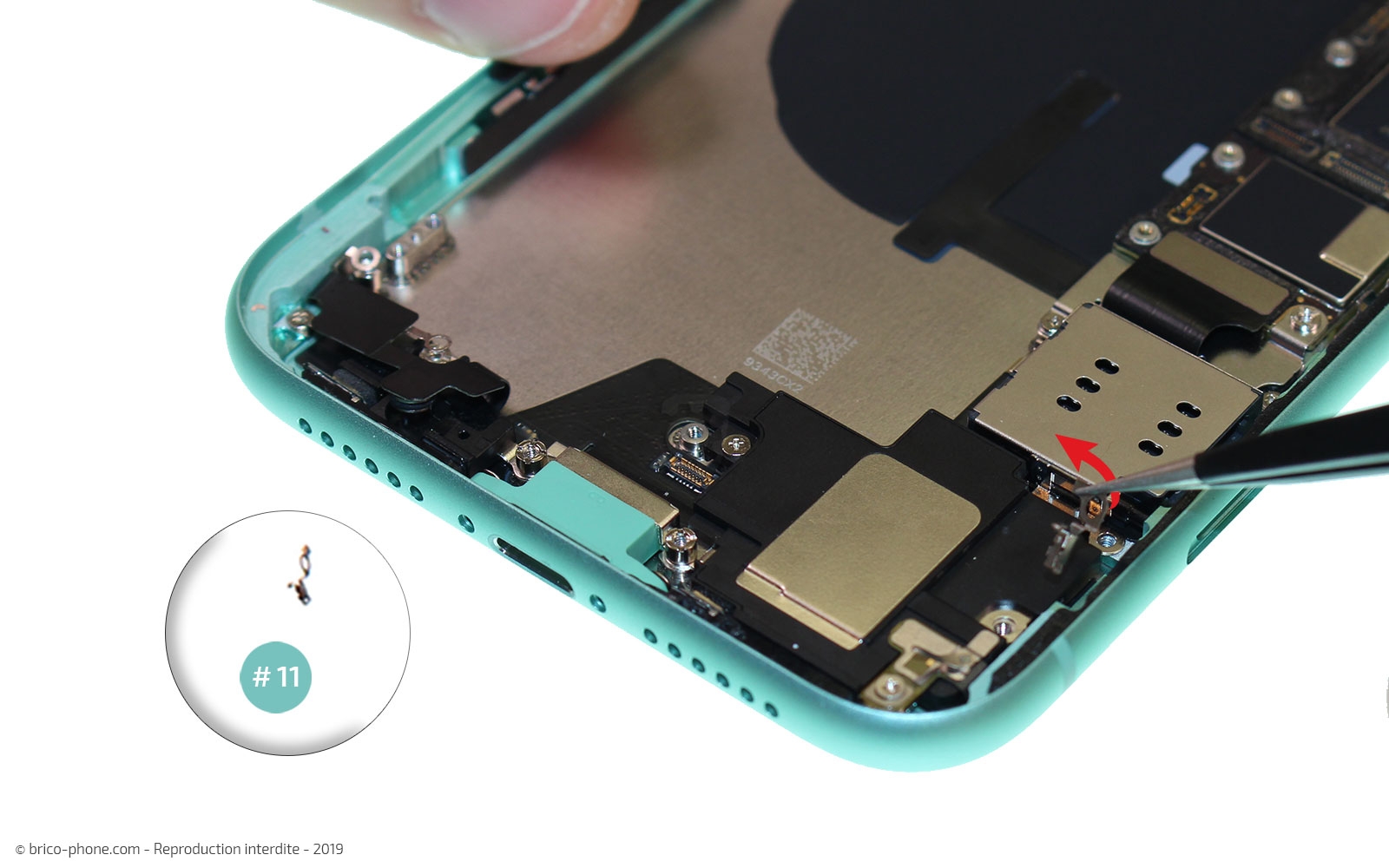

Etape 20 Extraire le haut-parleur externe

Toujours avec le tournevis cruciforme, retirez les vis H1, H2 et H3 ainsi que l'élément #11.
Ensuite, ôtez les deux dernières vis retenant le haut-parleur externe au châssis mais cette fois-ci avec le tournevis plat, car il s'agit ici de deux doubles vis.
Sortez le composant #12 avec la pince en métal.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Tournevis Plat
Pièces
Haut-parleur externe pour iPhone 11 12.90€
Etape 21

Etape 21 Libérer la plaquette Sim

A l'aide du levier en nylon, déconnectez la nappe du connecteur de charge avant de dévisser les deux vis cruciformes J1 et J2 puis la vis J3 avec le tournevis plat.
Retirez ensuite la plaquette de protection #13.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Tournevis Plat
Etape 22

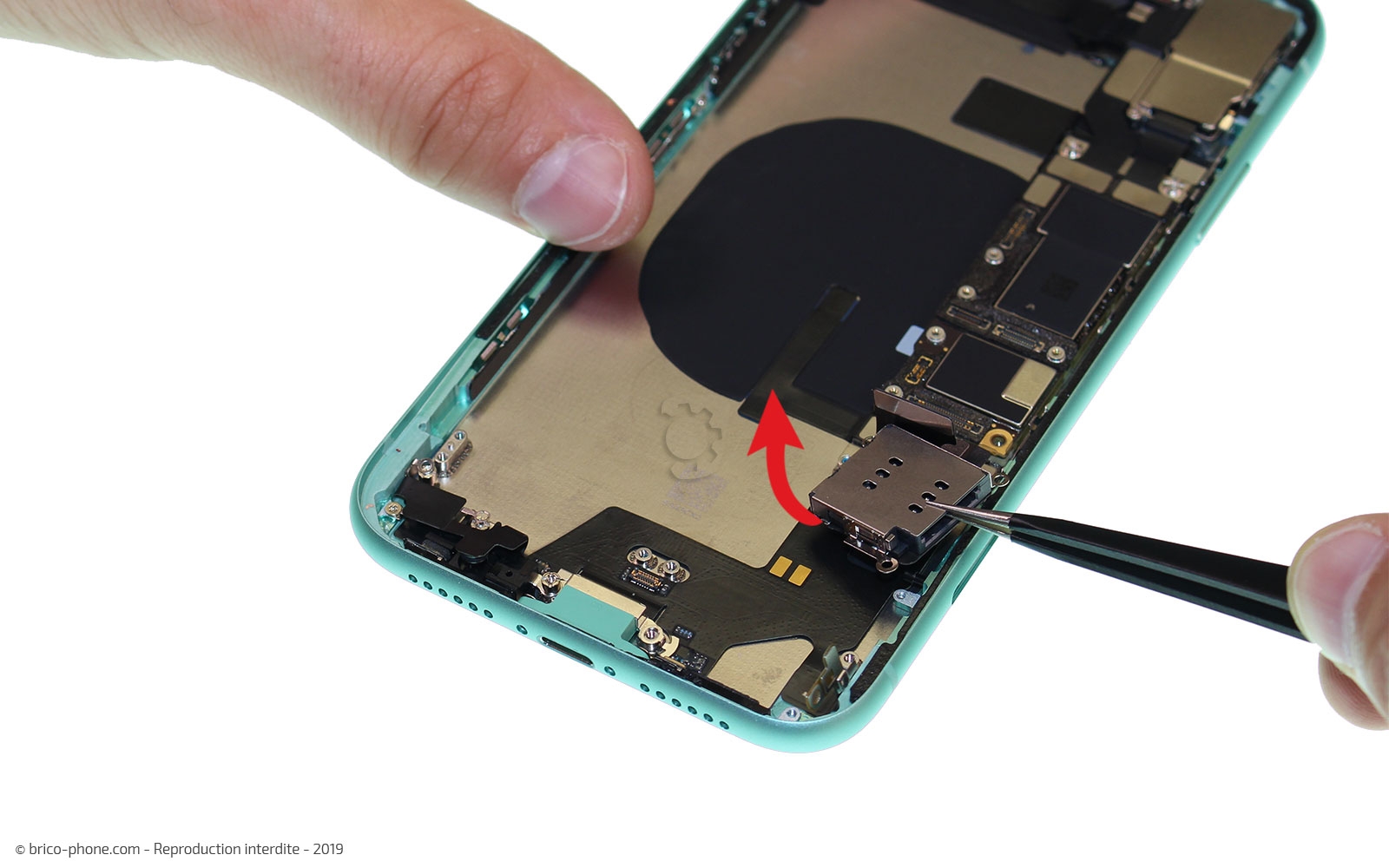

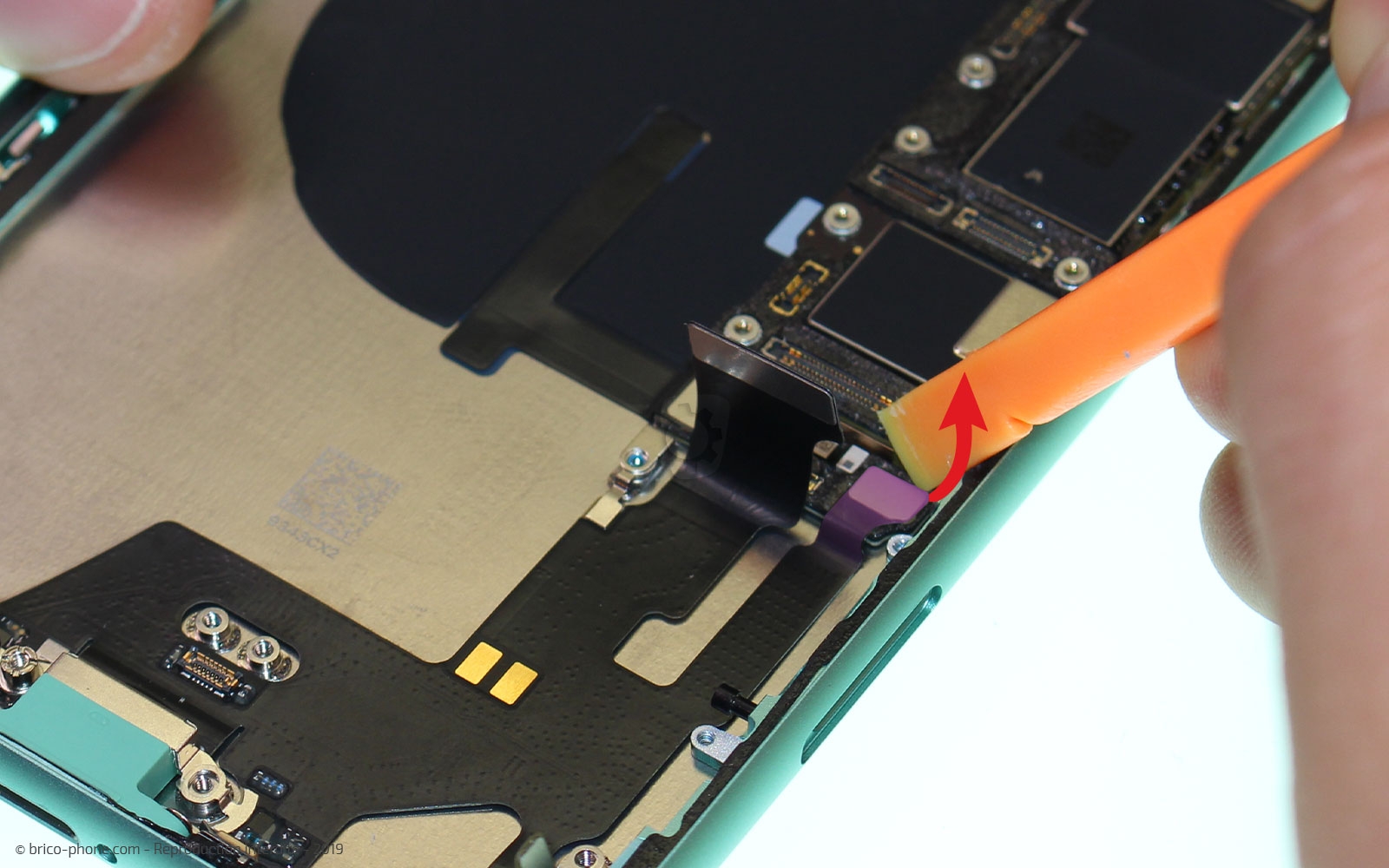

Etape 22 Retirer le lecteur de carte Sim

Déconnectez la connectique du lecteur de Sim afin de pouvoir le retirer ensuite.
Débranchez également la deuxième nappe du connecteur de charge.
Outils
Levier Nylon
Pince Brucelles
Etape 23

Etape 23 Sortir le cache micro

Munissez-vous du tournevis cruciforme pour enlever la vis K4 et soulevez le cache micro avec la pincette en métal.
Puis, dévissez les vis K1 et K5 afin de pouvoir sortir l'élément #15.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Plat
Etape 24

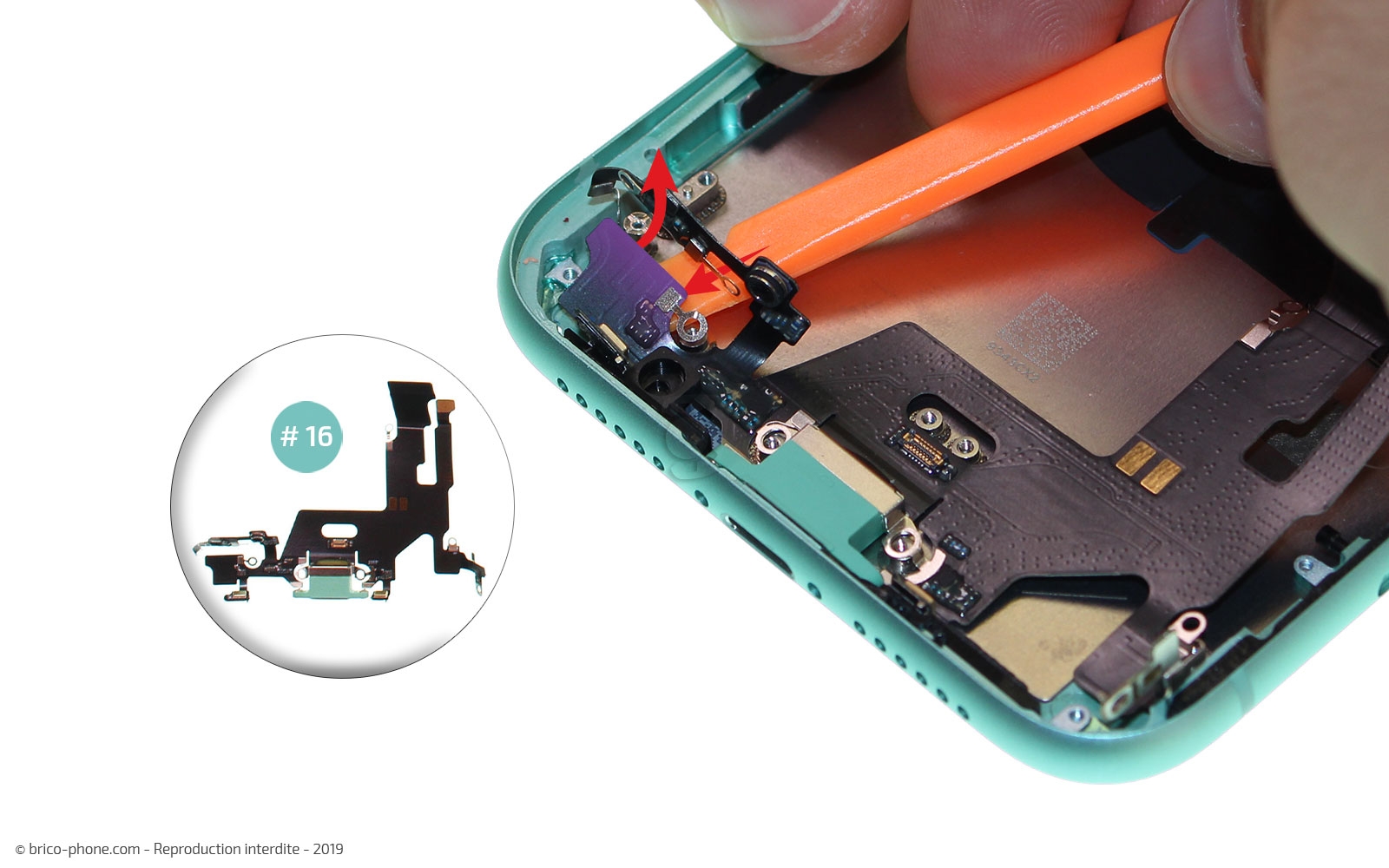

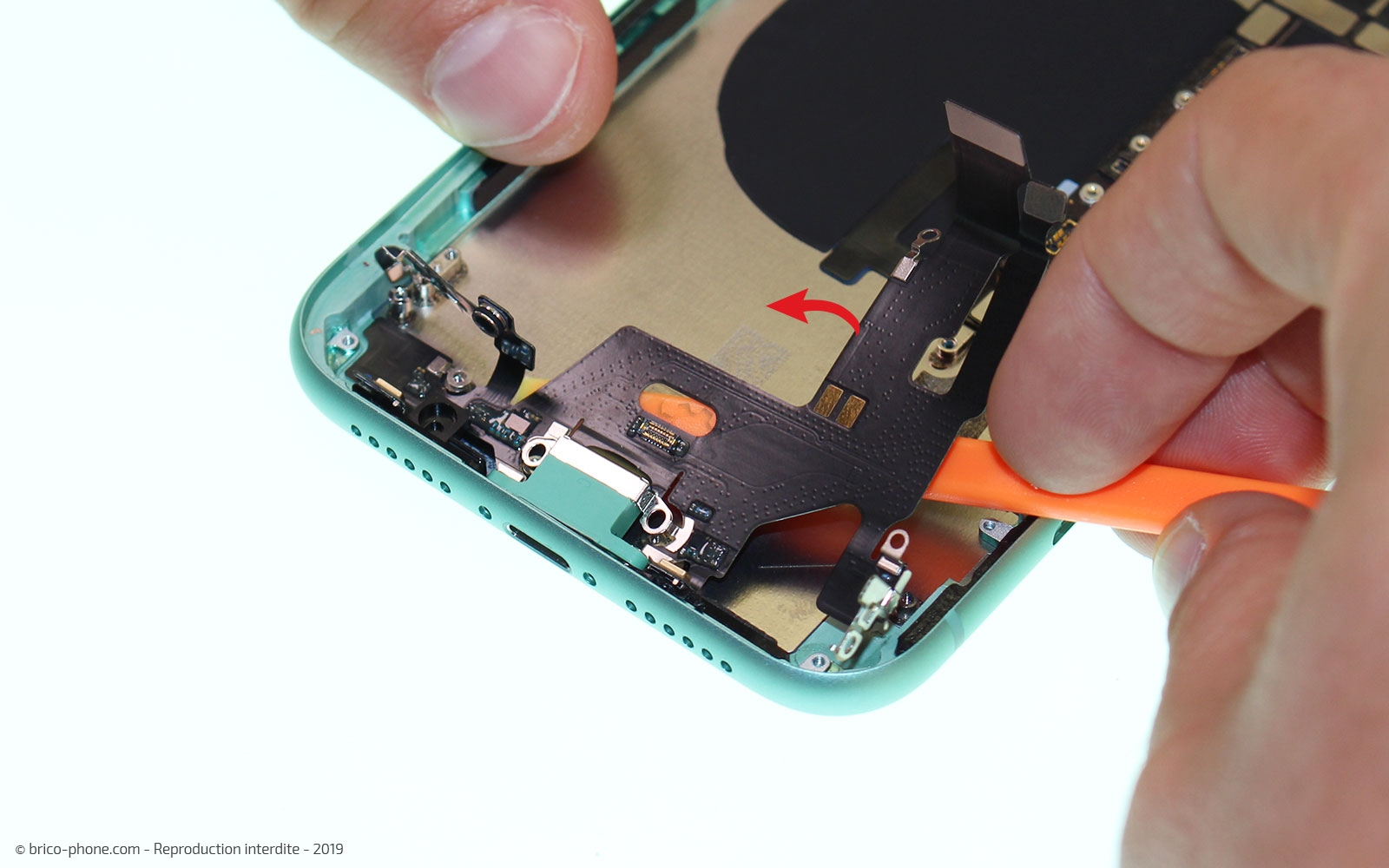

Etape 24 Retrait du connecteur de charge

Sur la tranche du châssis, vous trouverez deux vis cruciformes nommées K2 et K3 qu'il vous faudra retirer pour pouvoir sortir le connecteur de charge de son emplacement.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge Lightning Complet pour iPhone 11 Noir 18.90€
Etape 25

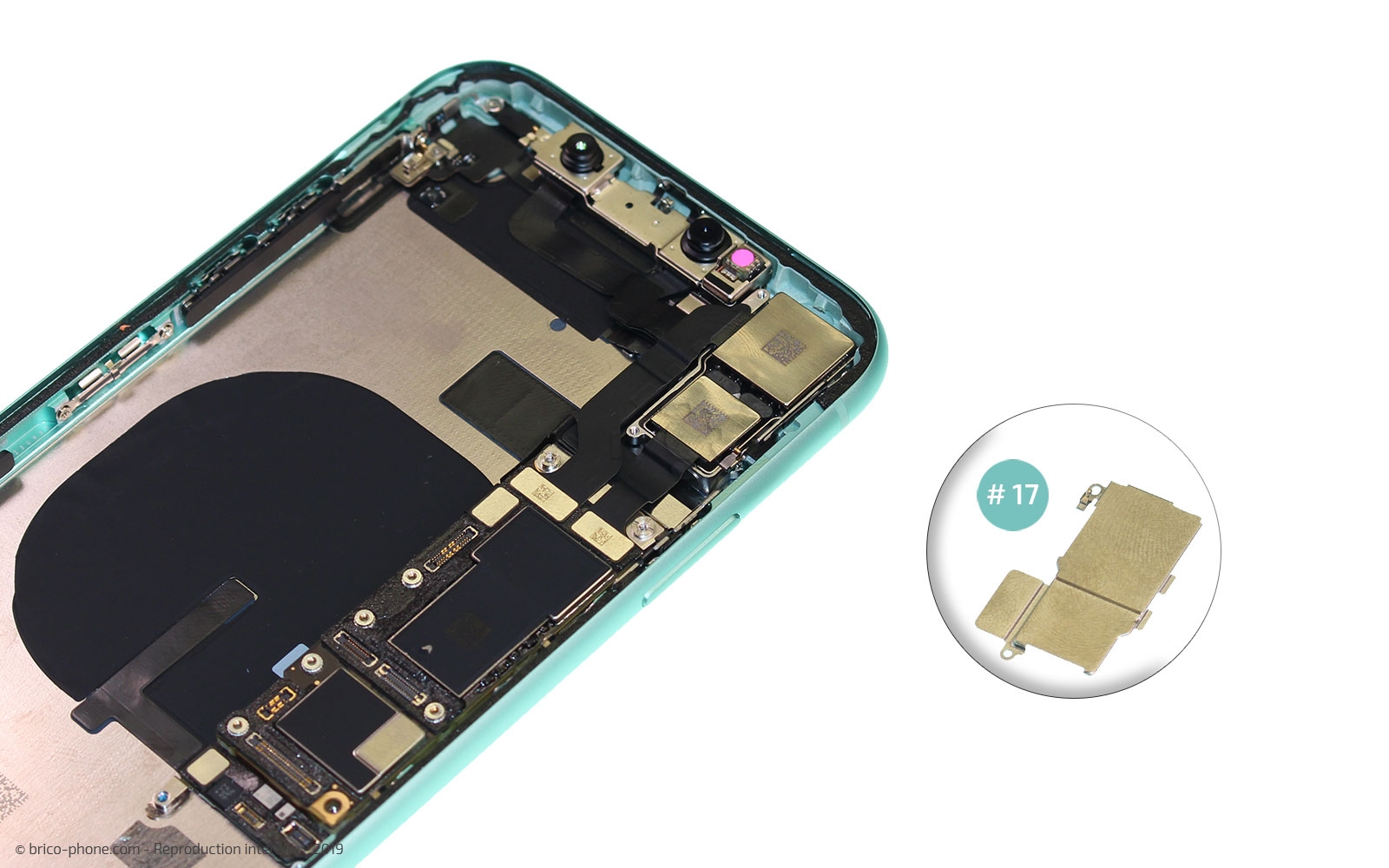

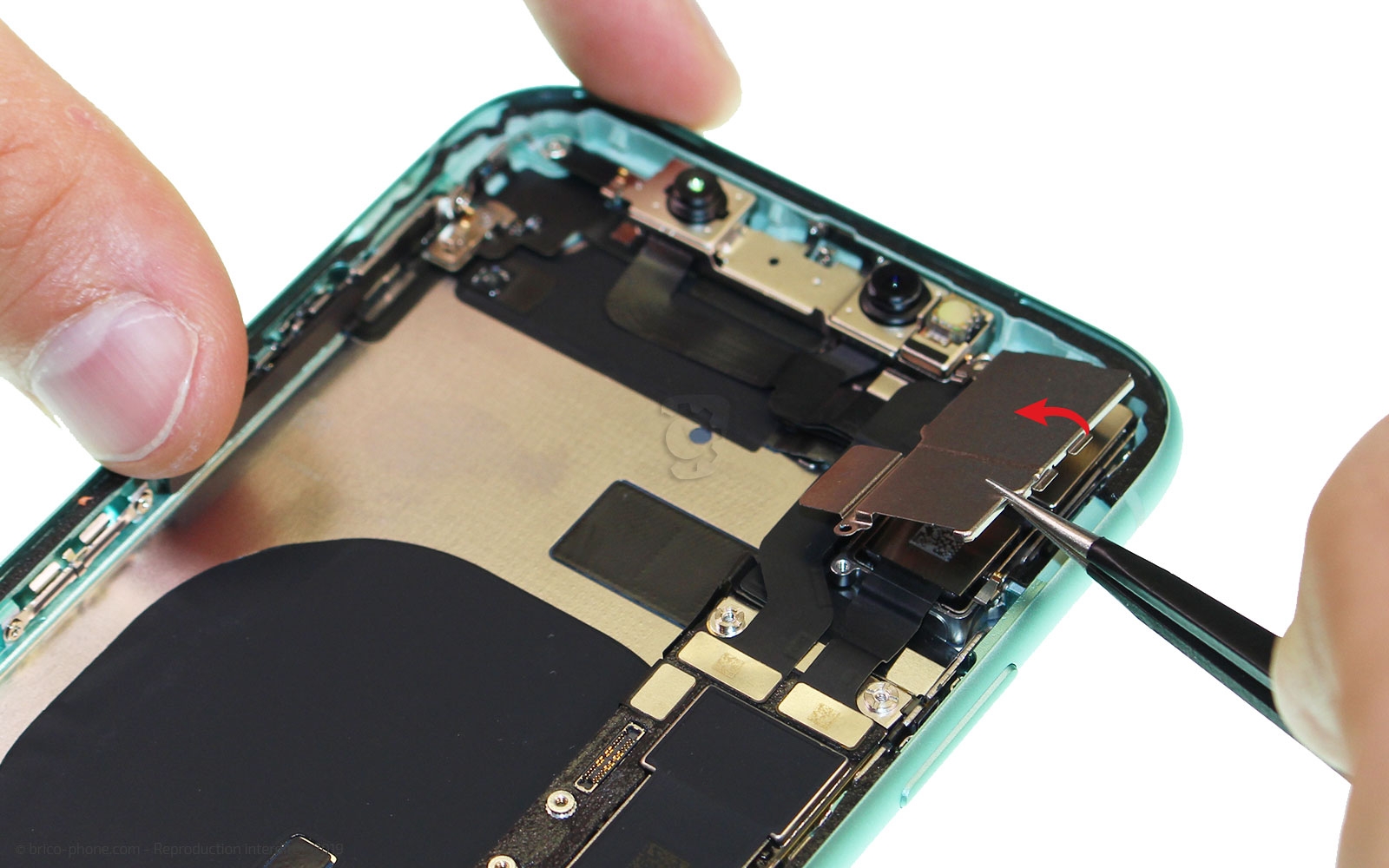

Etape 25 Enlever la protection des caméras arrières

A l'aide du tournevis cruciforme, retirez les deux vis L1 et L2. Puis, sortez la plaquette de protection de la double caméra arrière (élément #17).
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 26

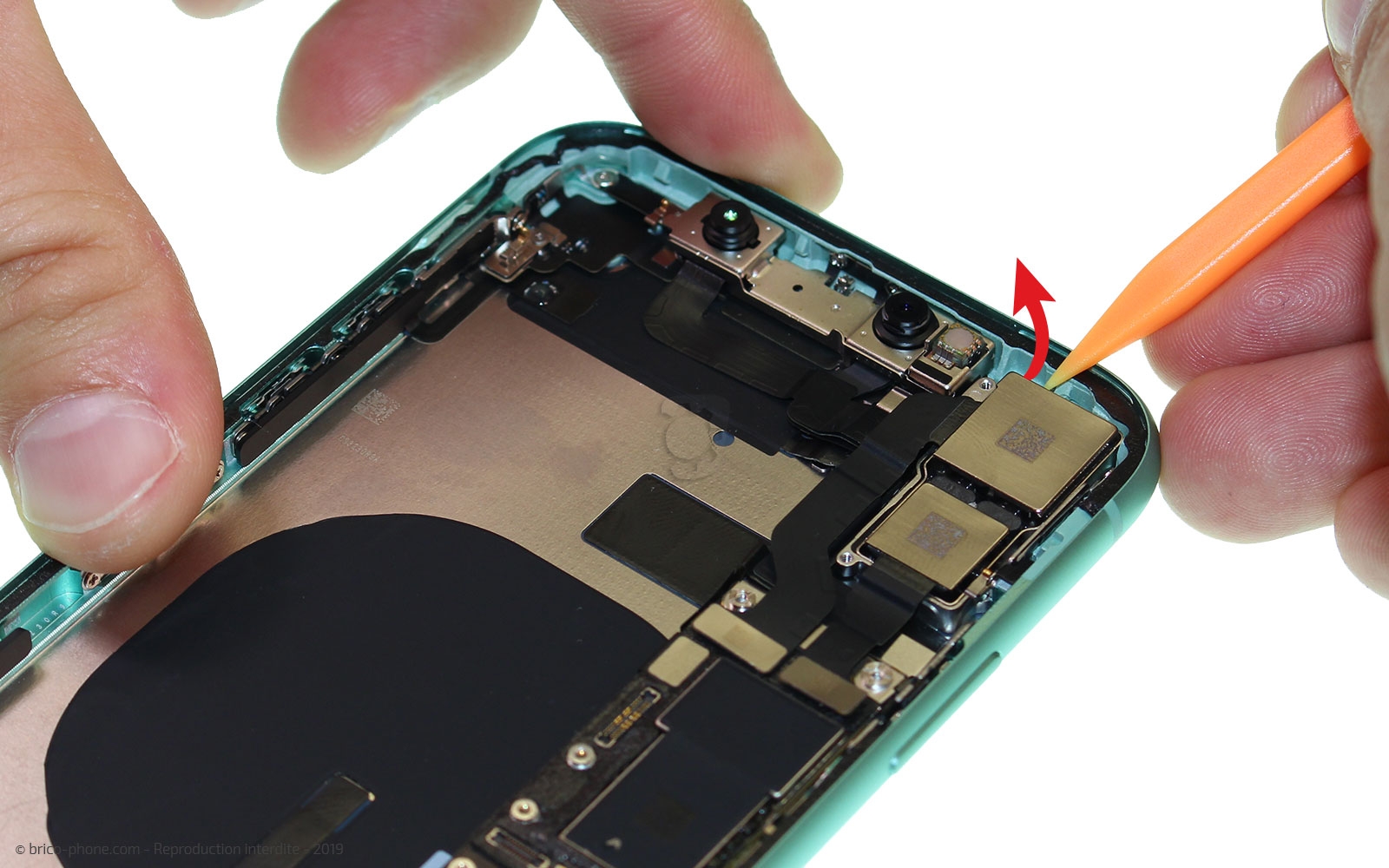

Etape 26 Retirer les caméras arrières

En vous aidant du spudger, déconnectez les deux nappes des appareils photos arrières afin de pouvoir sortir le bloc entier du châssis.
Outils
Levier Nylon
Pièces
Module de caméra arrière pour iPhone 11 24.90€
Etape 27

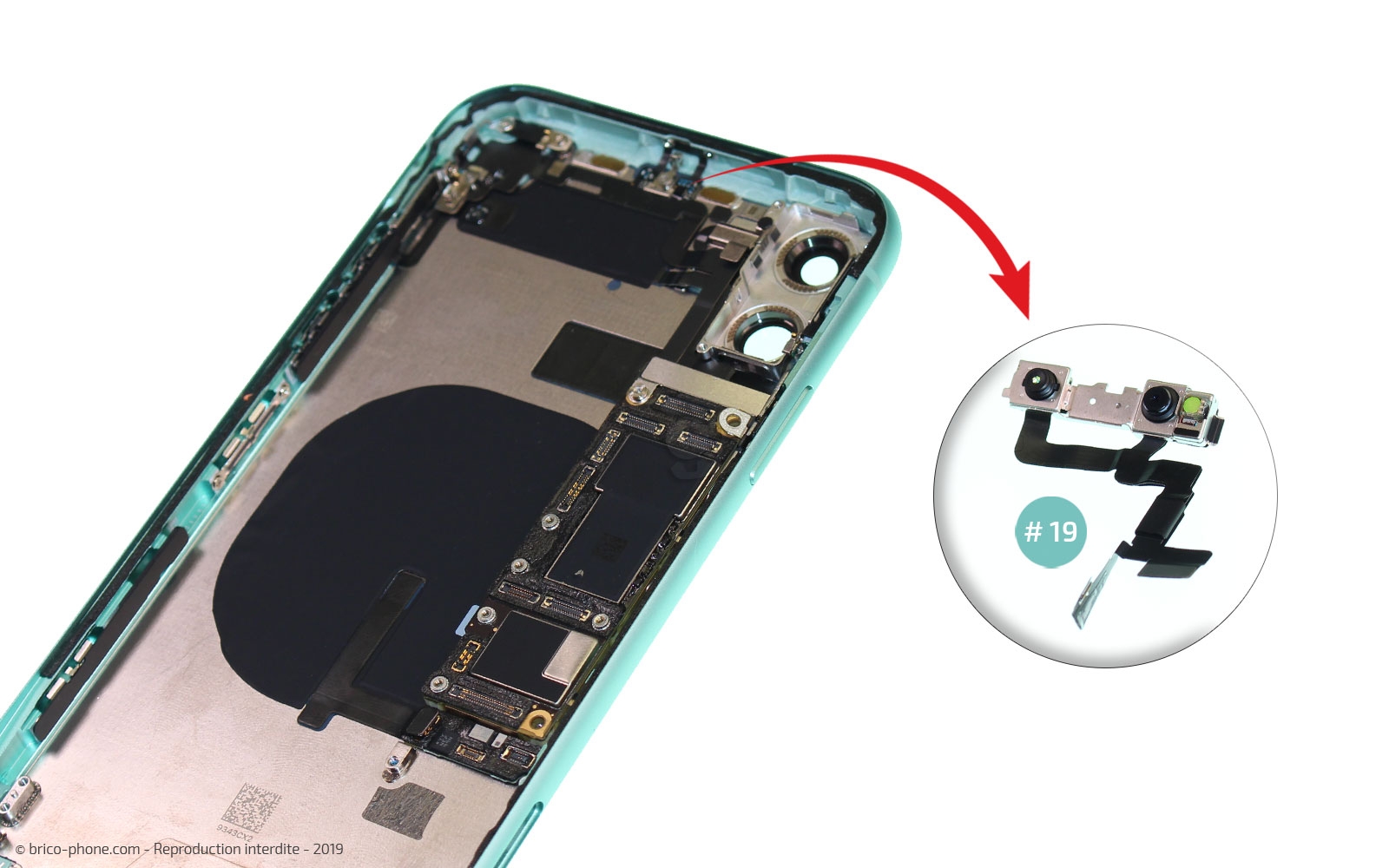

Etape 27 Récupérer la caméra Facetime

Débranchez les deux connectiques de la caméra Facetime se trouvant sur la carte mère. Ensuite, attrapez simplement le bloc appareil photo avant pour l'extraire du smartphone.
Outils
Levier Nylon
Etape 28

Etape 28 Libérer la carte mère

Tout d'abord, retirez les double vis M1 et M2 à l'aide du tournevis plat afin de dégager les nappes se trouvant sous la plaquette.
Dans un second temps, il vous faut débrancher la connectique de la nappe induction ainsi que les trois se trouvant tout en haut de la carte mère.
Outils
Levier Nylon
Tournevis Plat
Etape 29

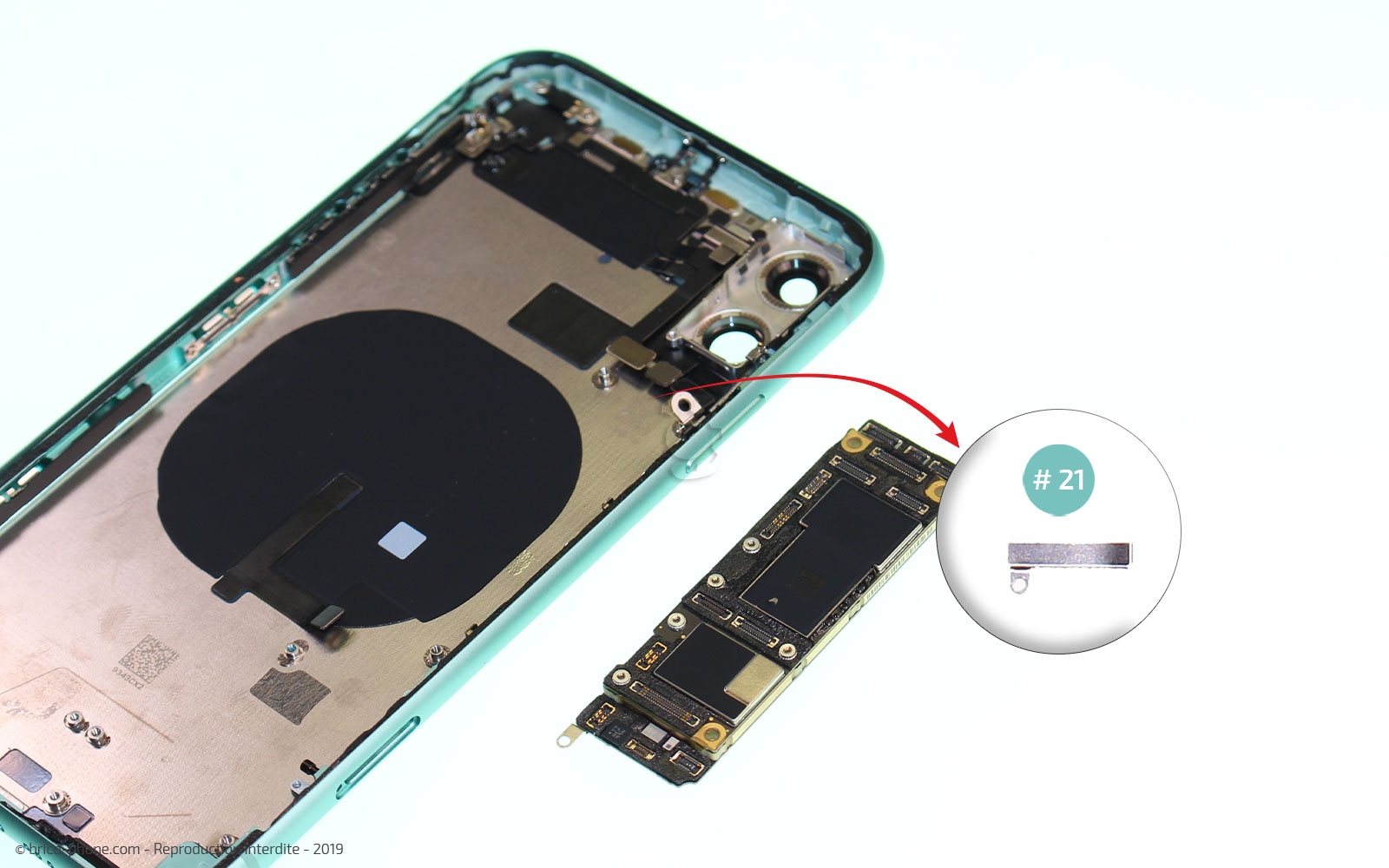

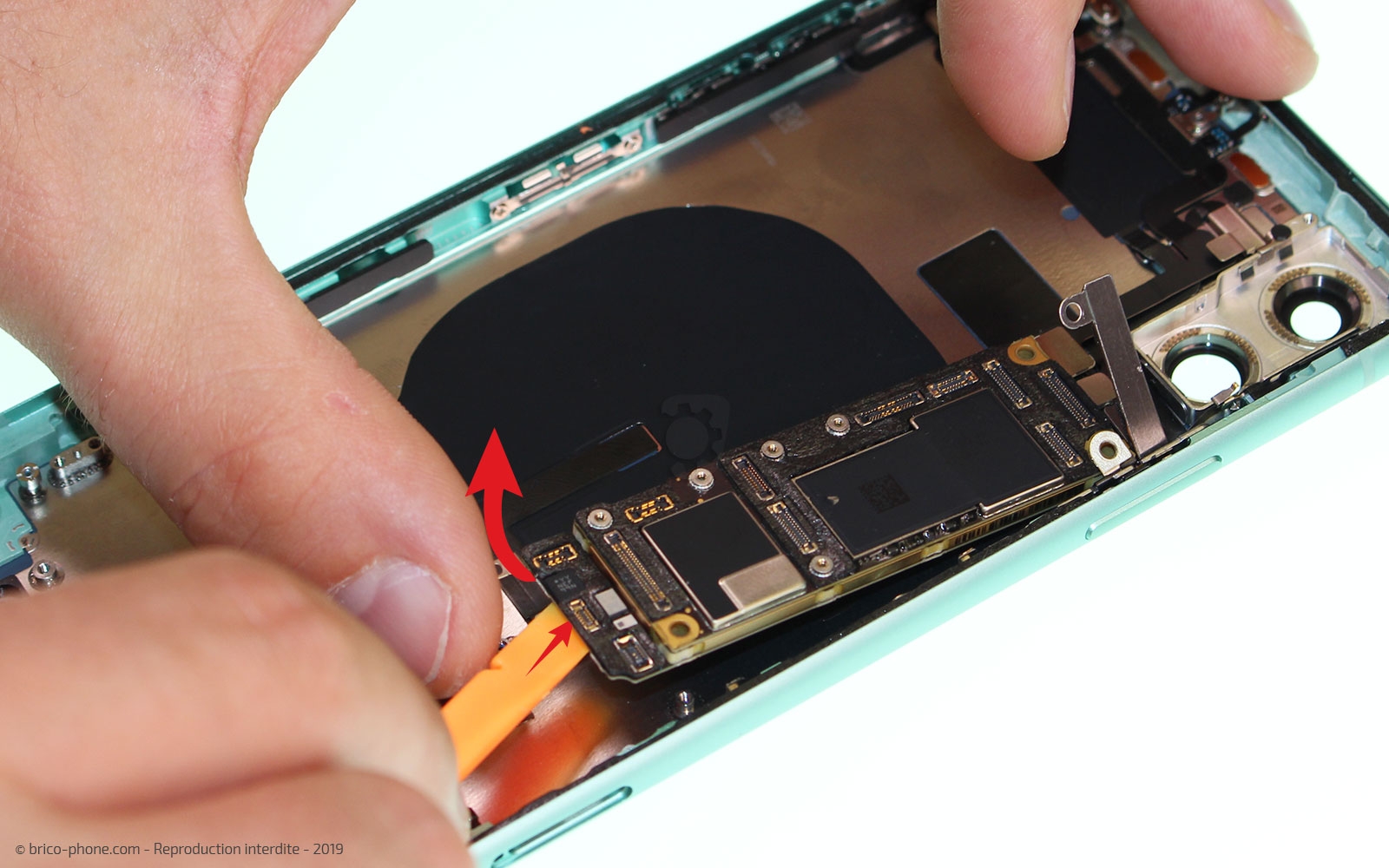

Etape 29 Sortir la carte mère

Faites levier en glissant la spatule orange en dessous de la carte mère pour pouvoir sortir cette dernière du châssis ainsi que la plaquette #21.
Outils
Levier Nylon
Etape 30

Etape 30 Extraire l'antenne NFC

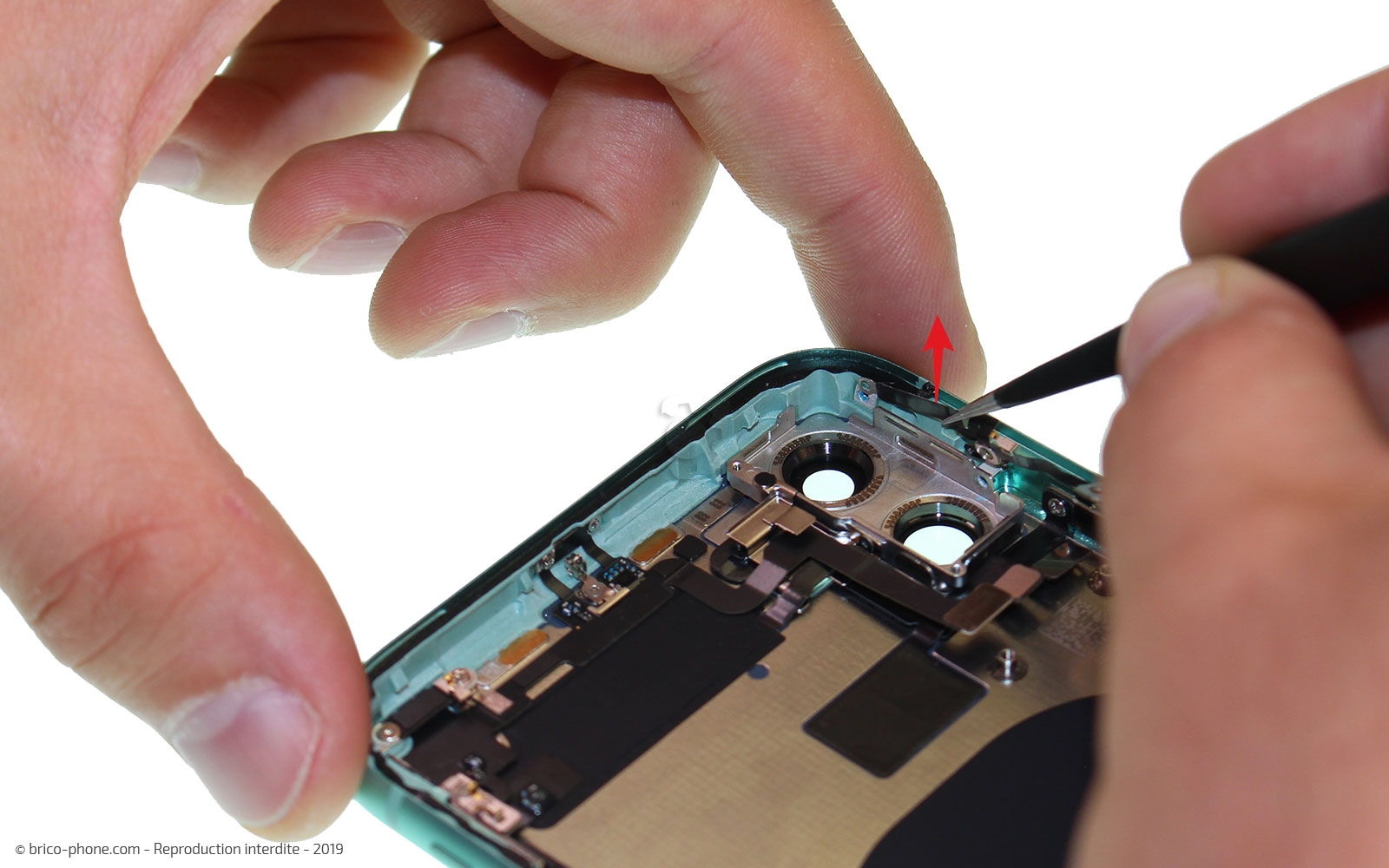

Dévissez les deux vis cruciformes N1 et N2 afin de pouvoir retirer la nappe #22 de son emplacement avec la pince métallique.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 31

Etape 31 Dévisser les vis triwing

Munissez vous du tournevis triwing 0.6 pour ôter la vis Q2, O1 et O2.
Outils
Pince Brucelles
Tournevis Triwing
Pièces
Tournevis en métal Triwing 0.6 10.90€
Etape 32

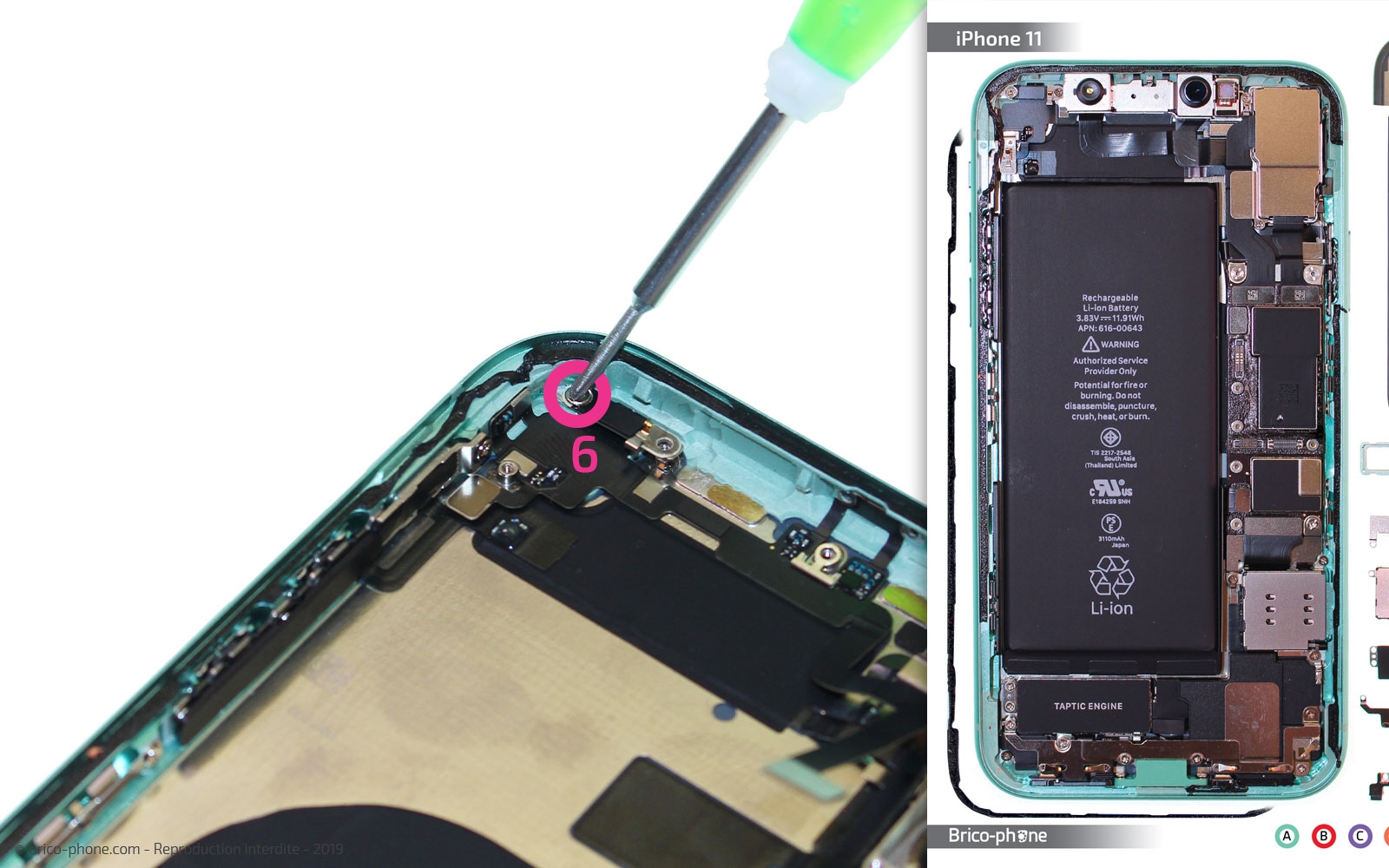

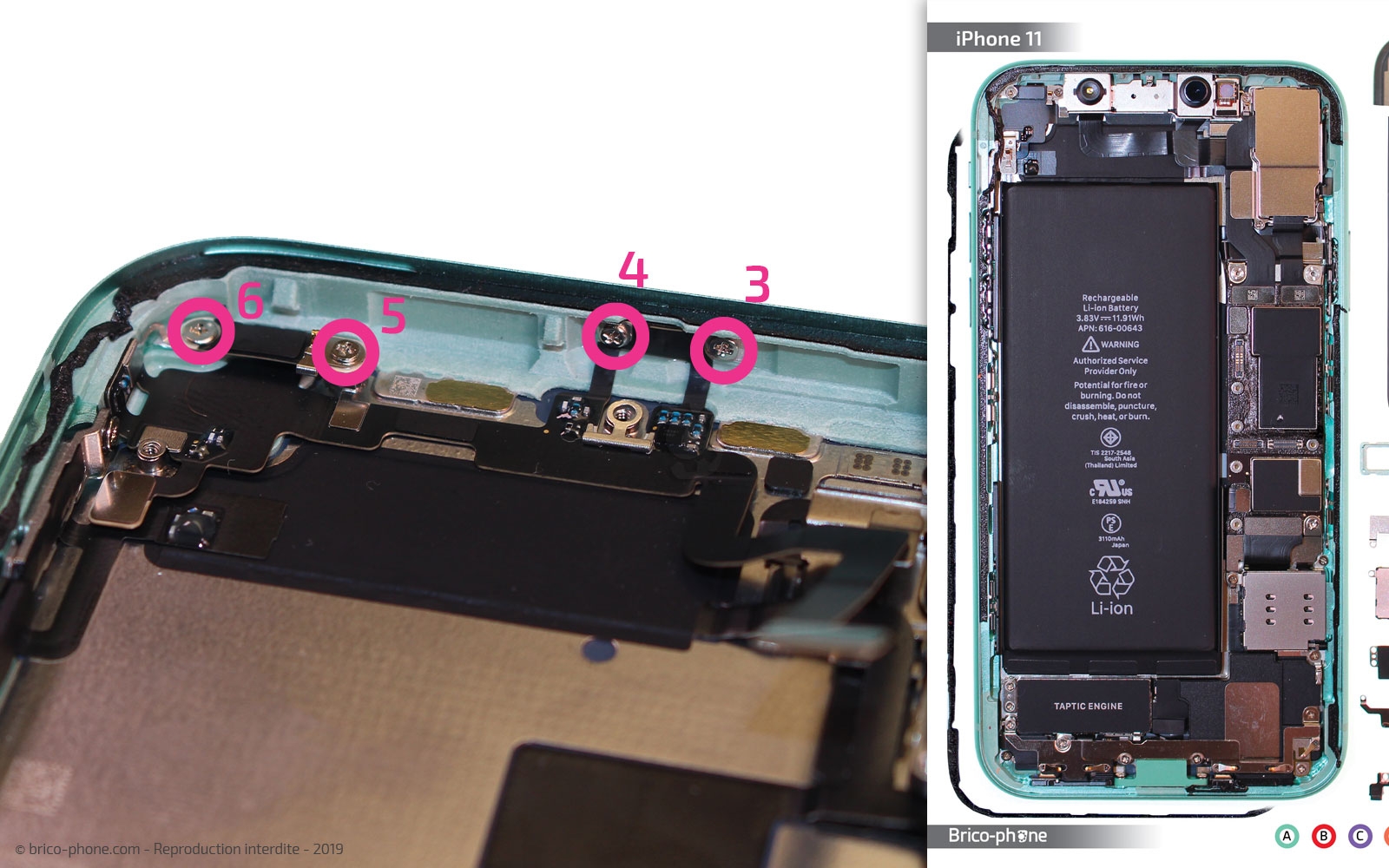

Etape 32 Retirer les vis cruciformes

Pour cette étape, vous allez avoir besoin du tournevis cruciforme afin d'enlever les vis suivantes : O3, O4, O5 et O6.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 33

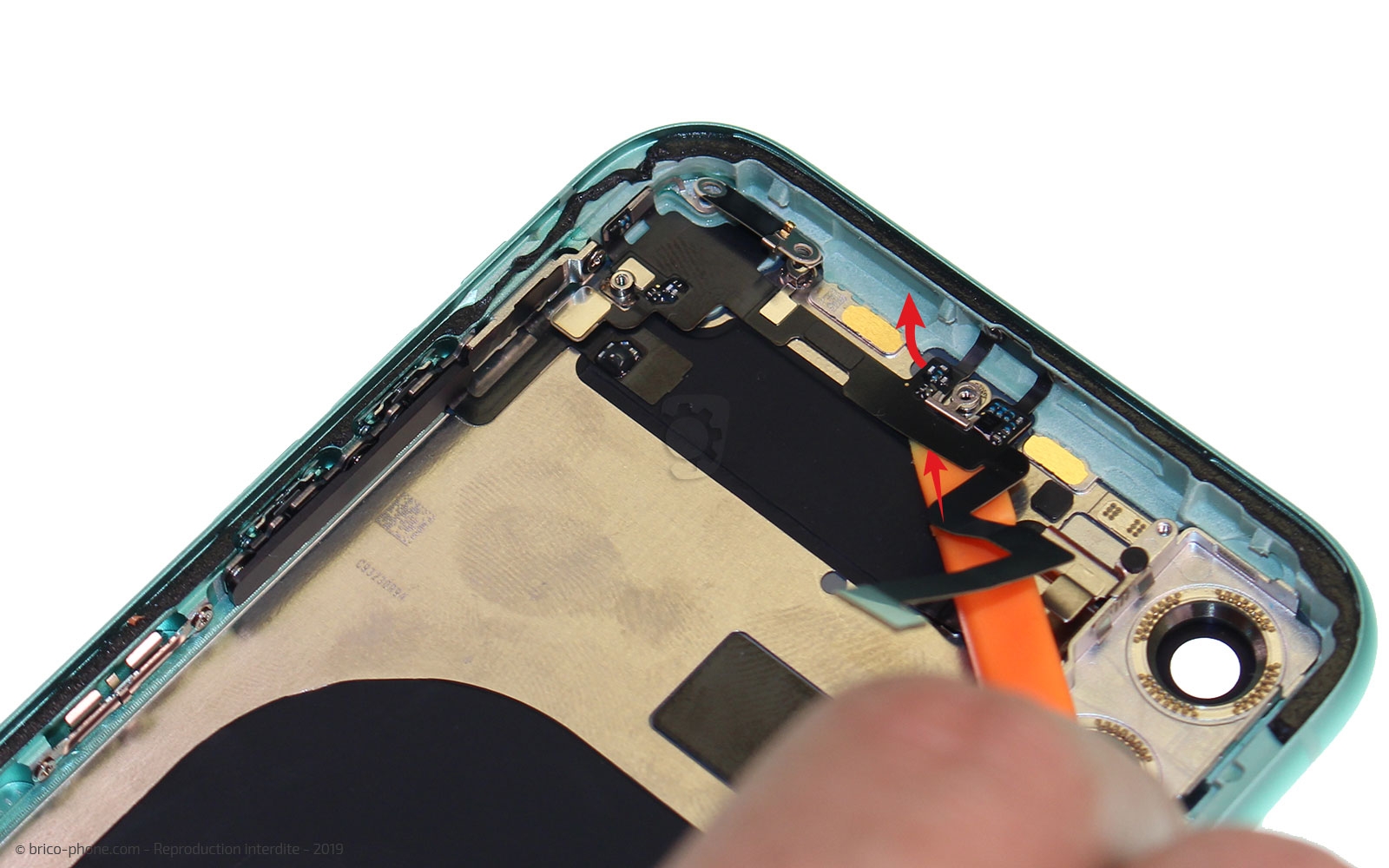

Etape 33 Enlever la nappe wifi

Saisissez le levier en nylon afin de déconnecter la connectique se trouvant en bas à gauche de la nappe Wifi. Ensuite, faites glisser l'outil sous la nappe pour la déloger du châssis.
Outils
Levier Nylon
Etape 34

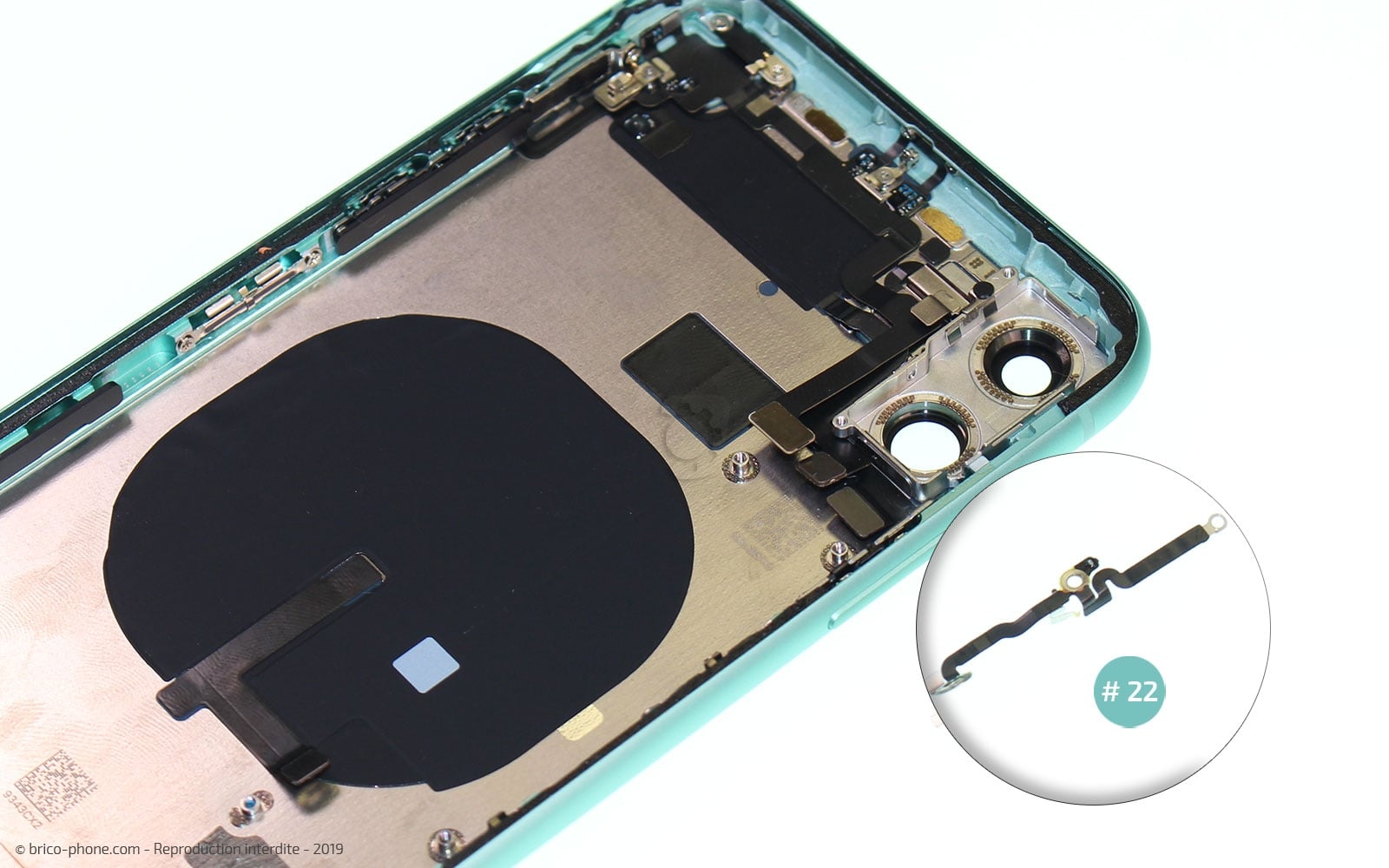

Etape 34 Libérer les éléments de la nappe Volume et réseau

A l'aide d'un coussin chauffant, d'un décapeur thermique ou encore de votre sèche-cheveux, chauffez légèrement la partie rectangle de la nappe.
Puis, ôtez les adhésifs se trouvant sur les boutons de gauche.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 35

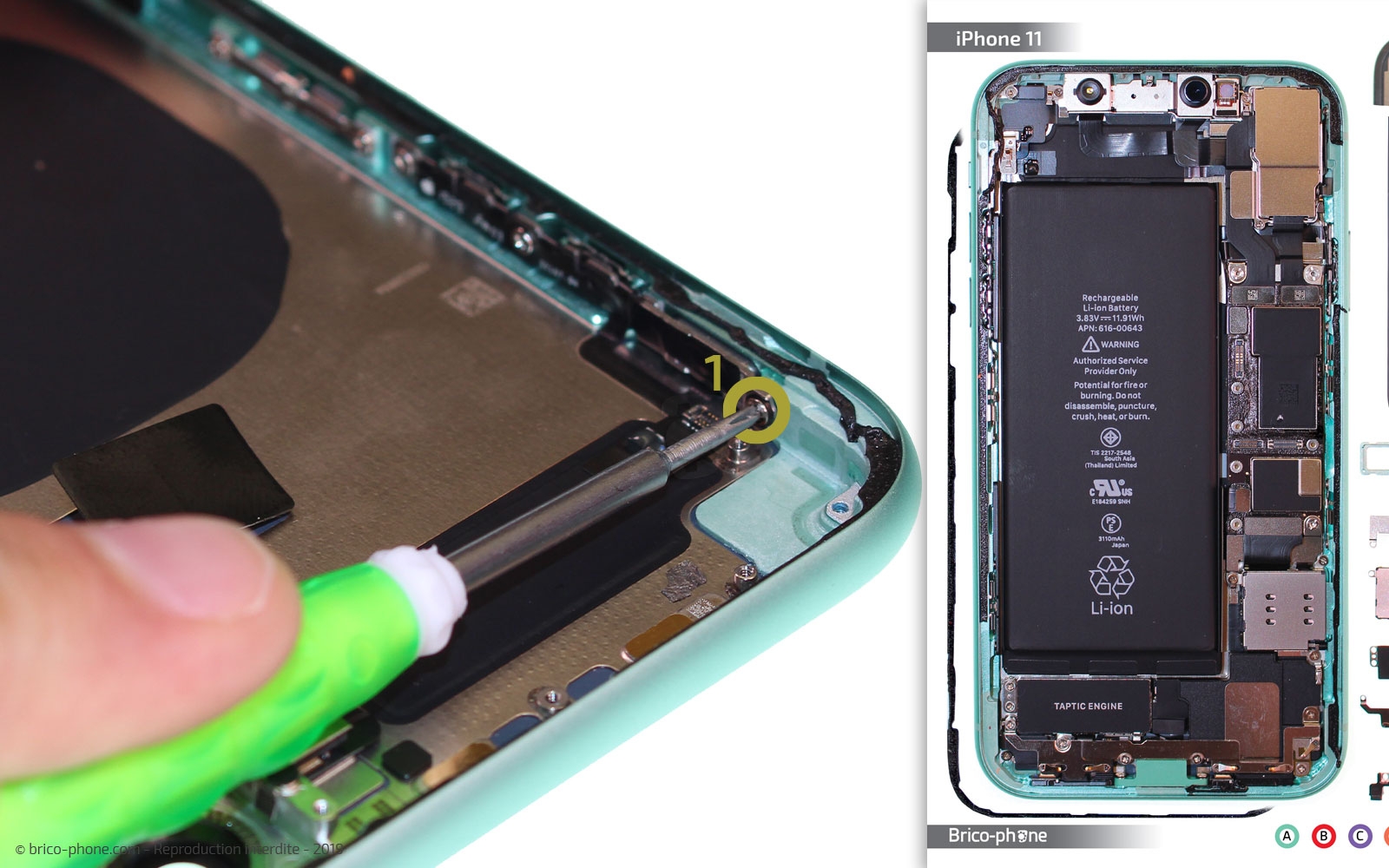

Etape 35 Dévisser les vis de la nappe Volume

Délogez les vis cruciformes nommées de P1 à P4 pour pouvoir sortir la nappe volume de son emplacement.
N'oubliez pas la vis P4 qui se trouve sous un adhésif noir différent de celui retiré précédemment.
Outils
Tournevis Cruciforme
Etape 36

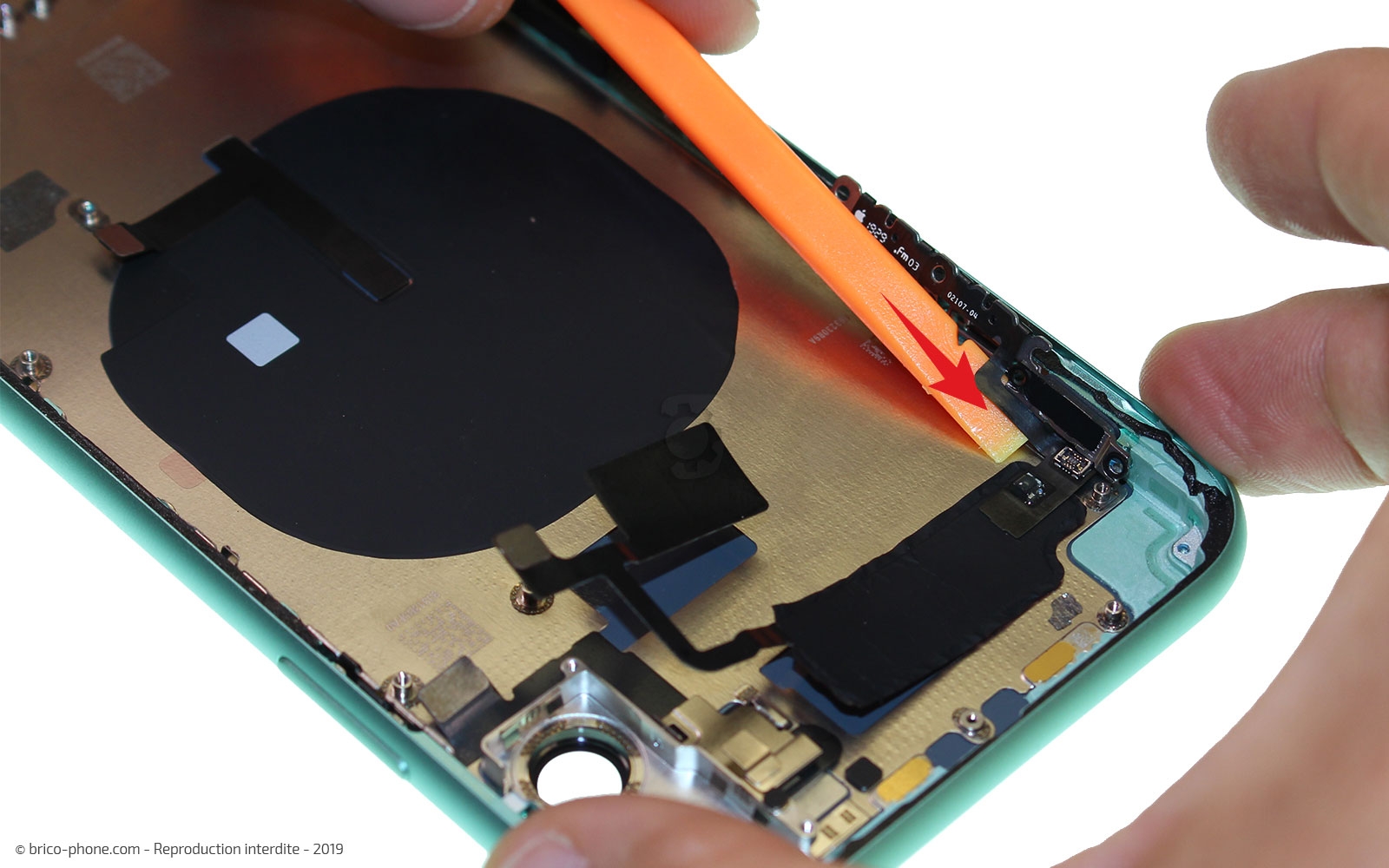

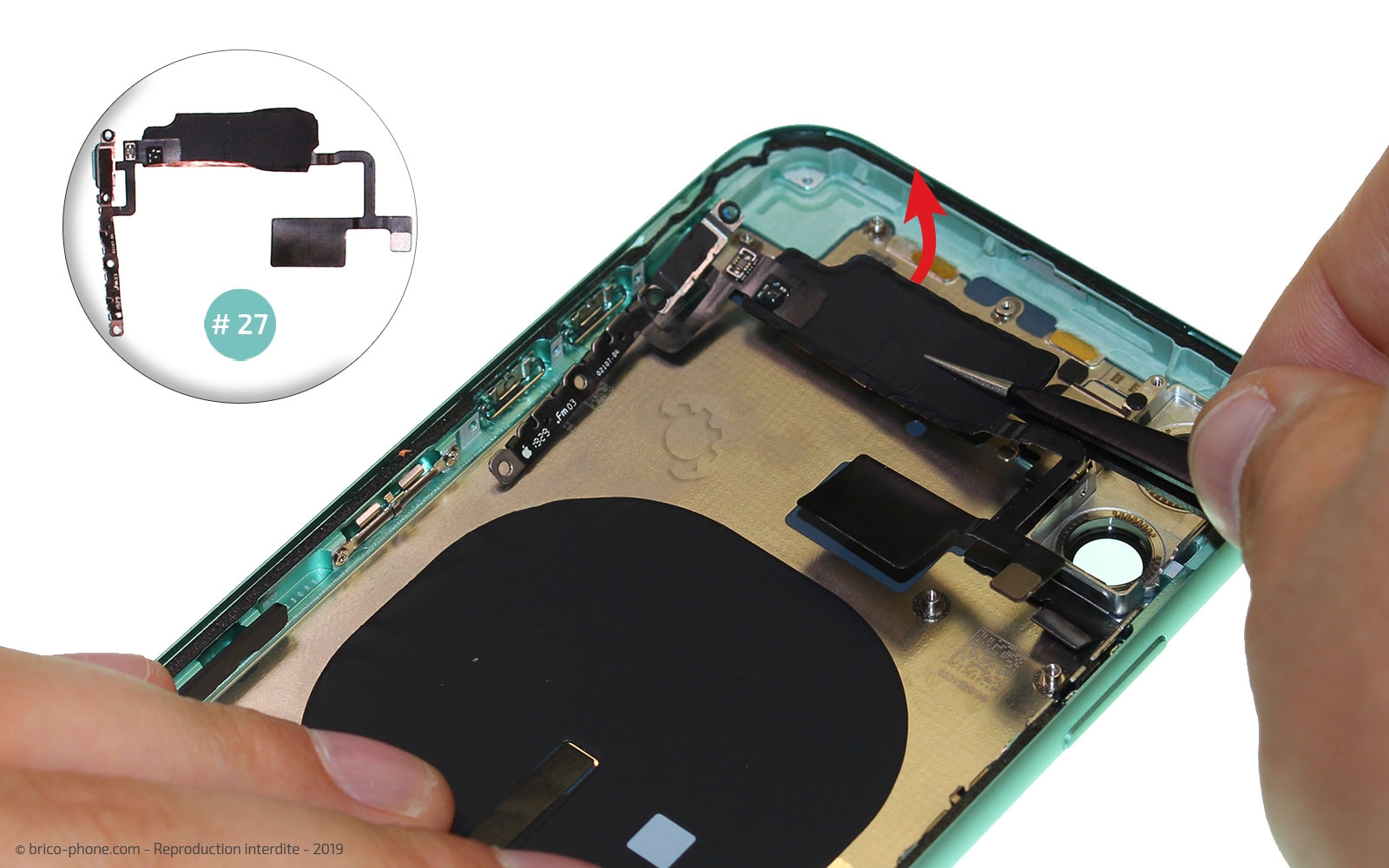

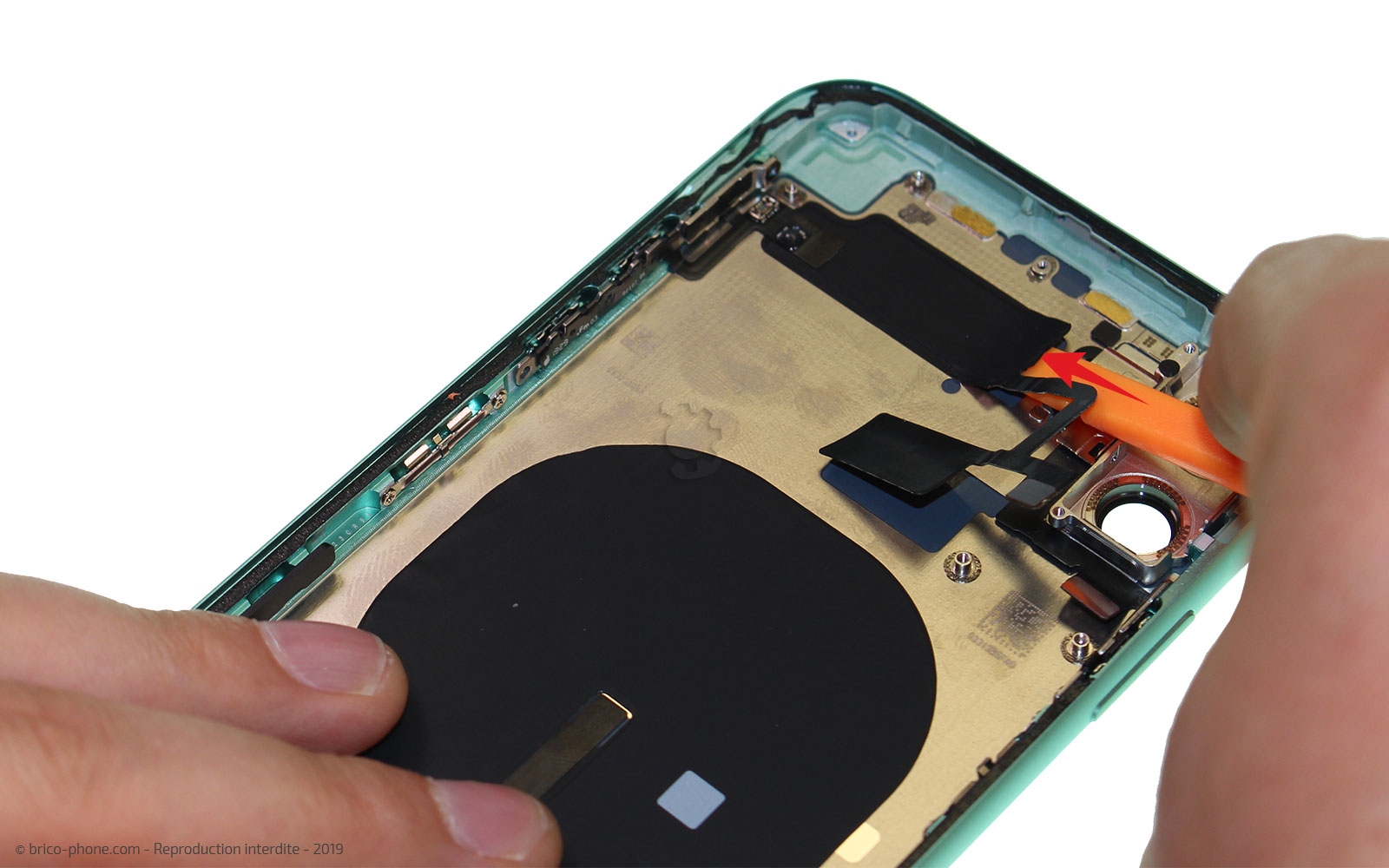

Etape 36 Extraire la nappe Volume et réseau

Commencez par chauffer les parties rectangulaires de la nappe avec un décapeur thermique, le coussin chauffant ou un sèche-cheveux, puis décollez les partie avec le levier en nylon et la retirer du châssis.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 37

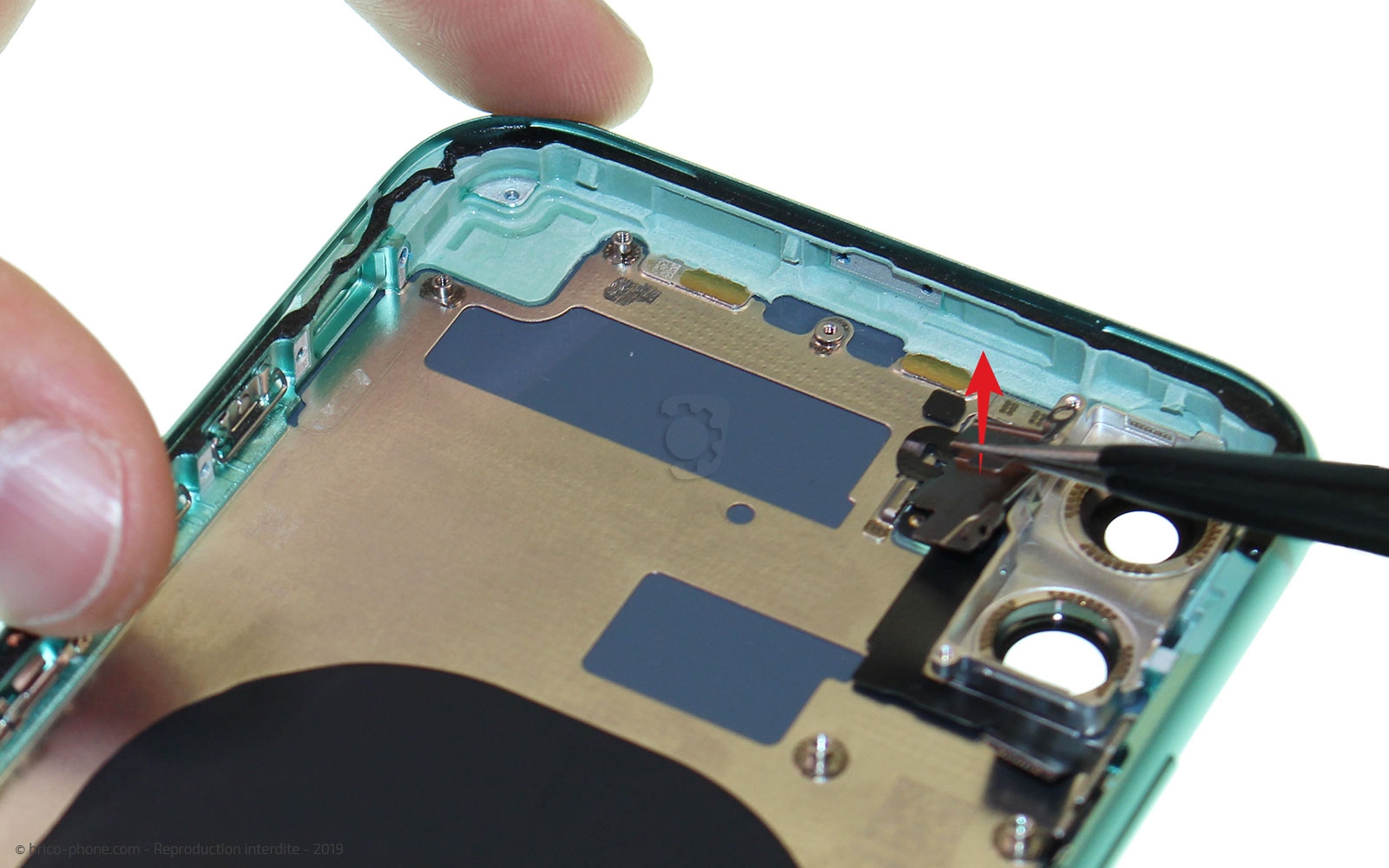

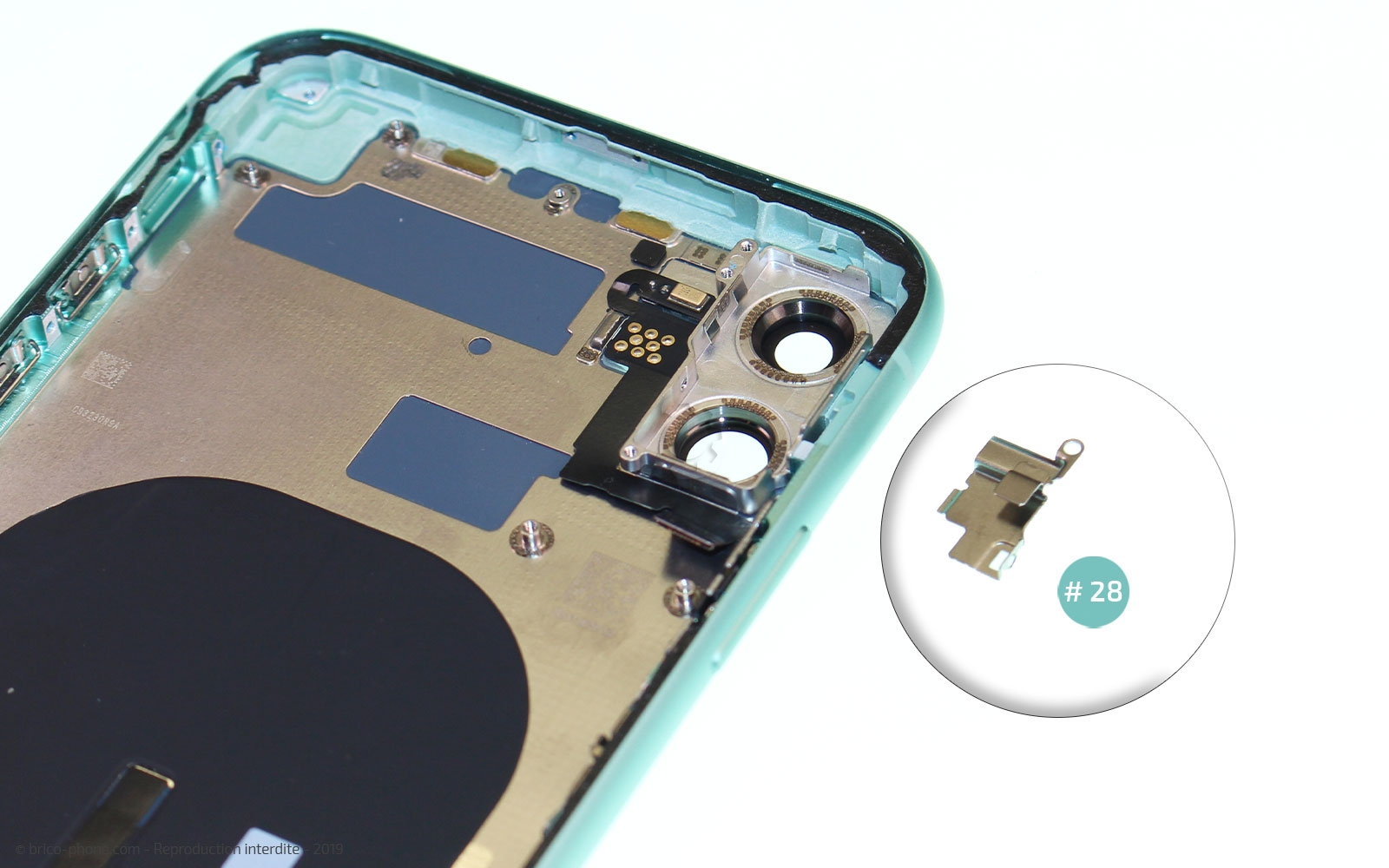

Etape 37 Récupérer la plaquette du flash

Ôtez la vis Q1 avec le tournevis cruciforme afin de récupérer la plaquette #28.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 38

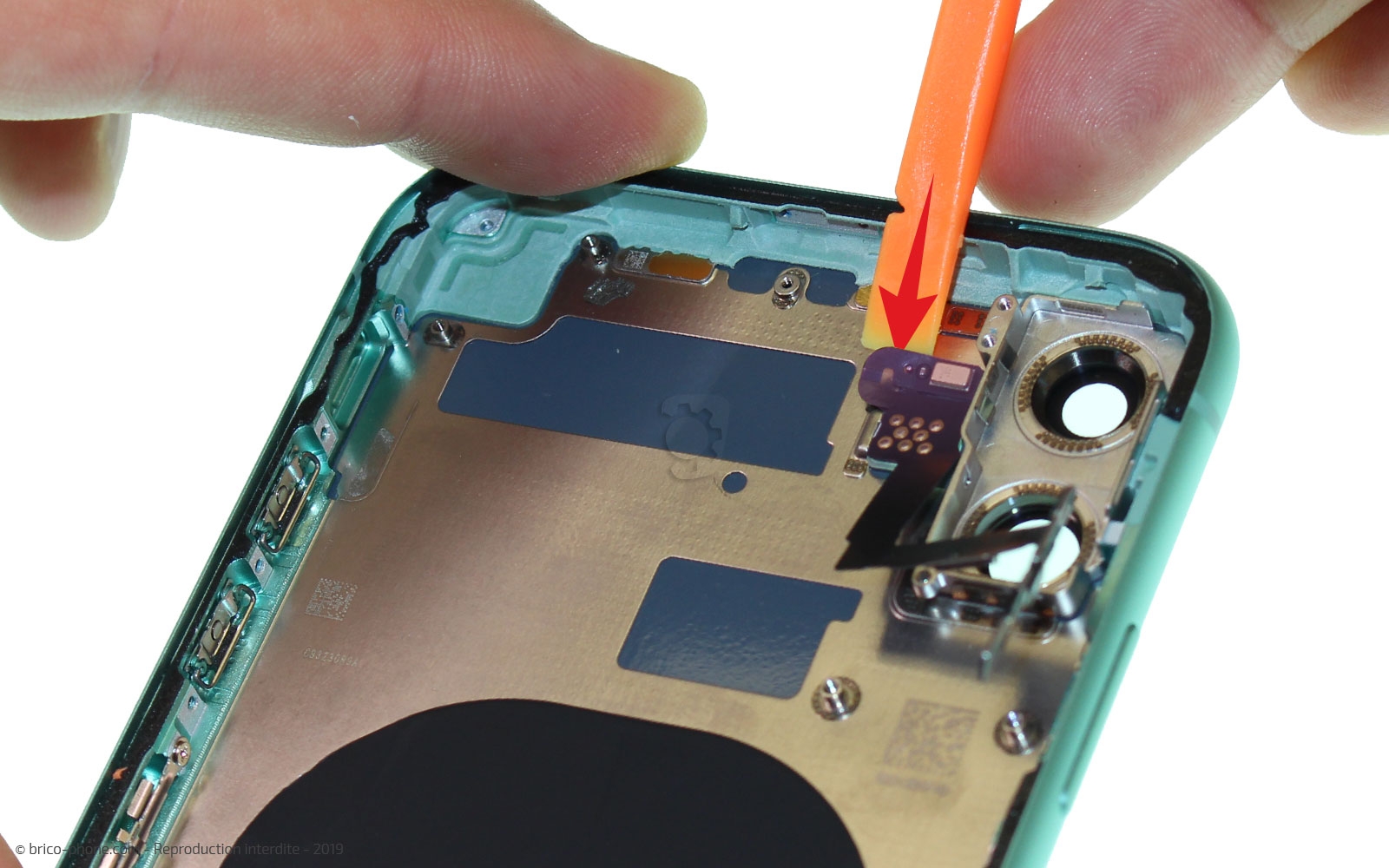

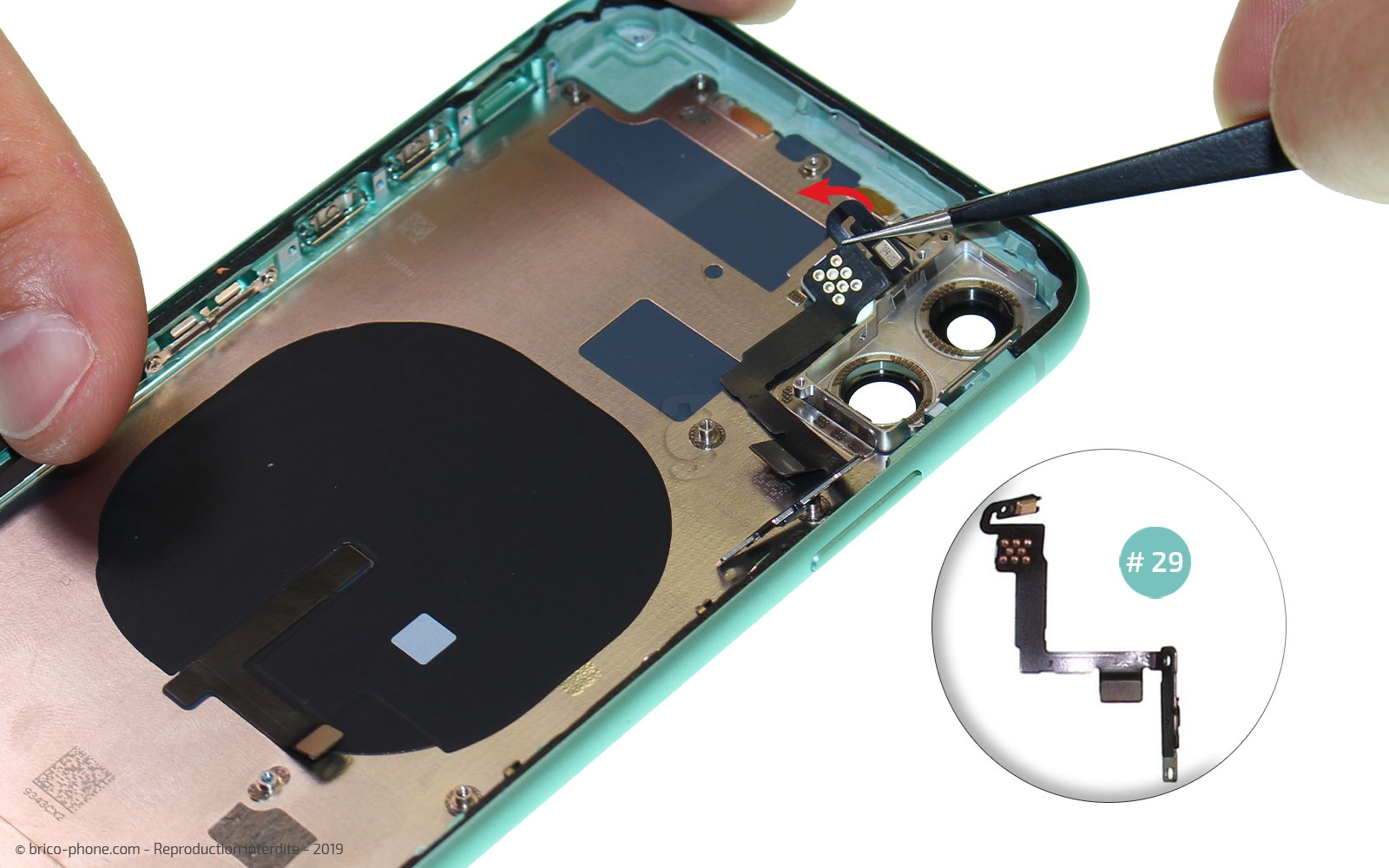

Etape 38 Retirer la nappe Power

En utilisant le tournevis cruciforme, dévissez les dernières vis Q3 et Q4 afin de pouvoir décoller la nappe Power du châssis avec la pincette en métal.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 39

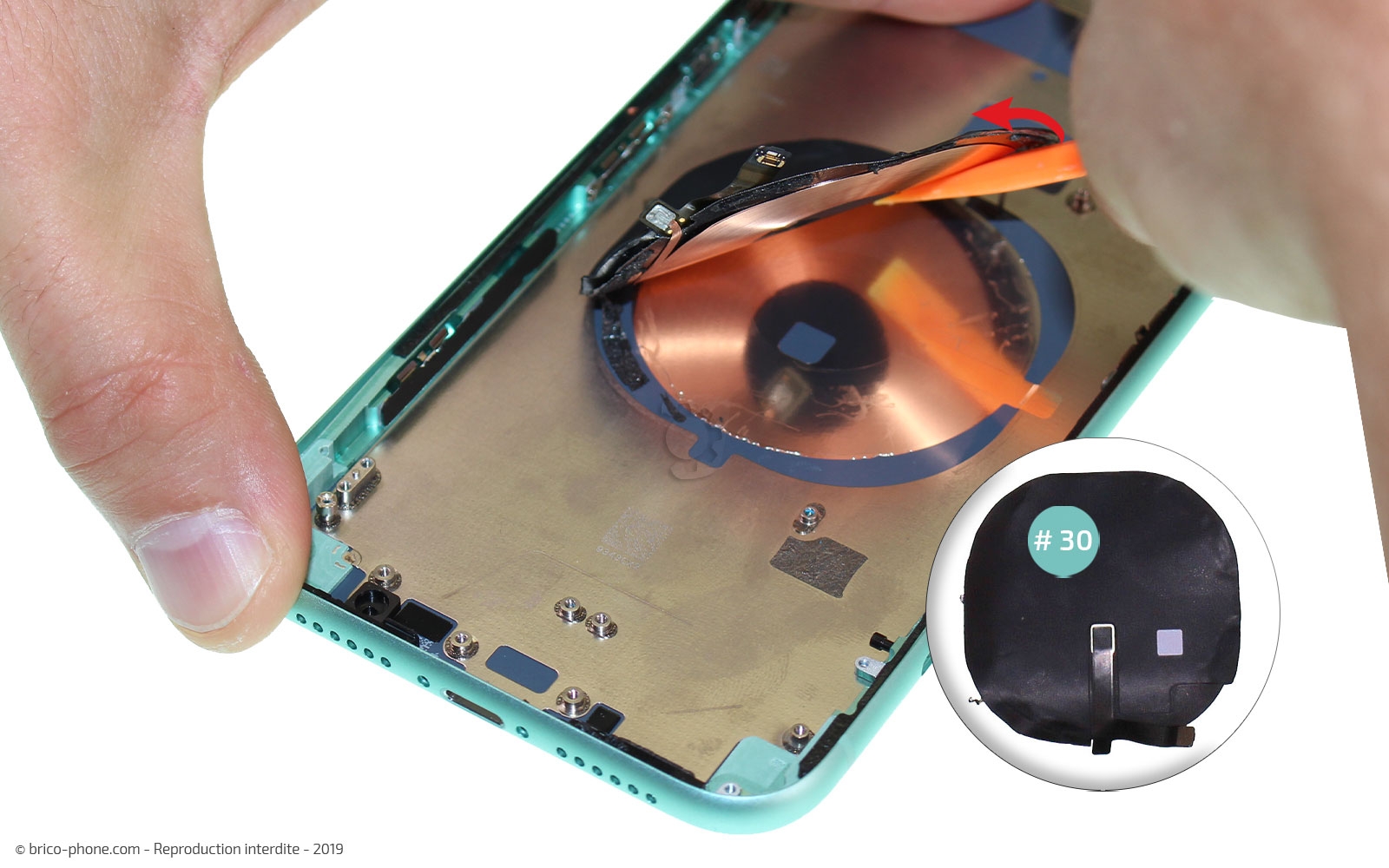

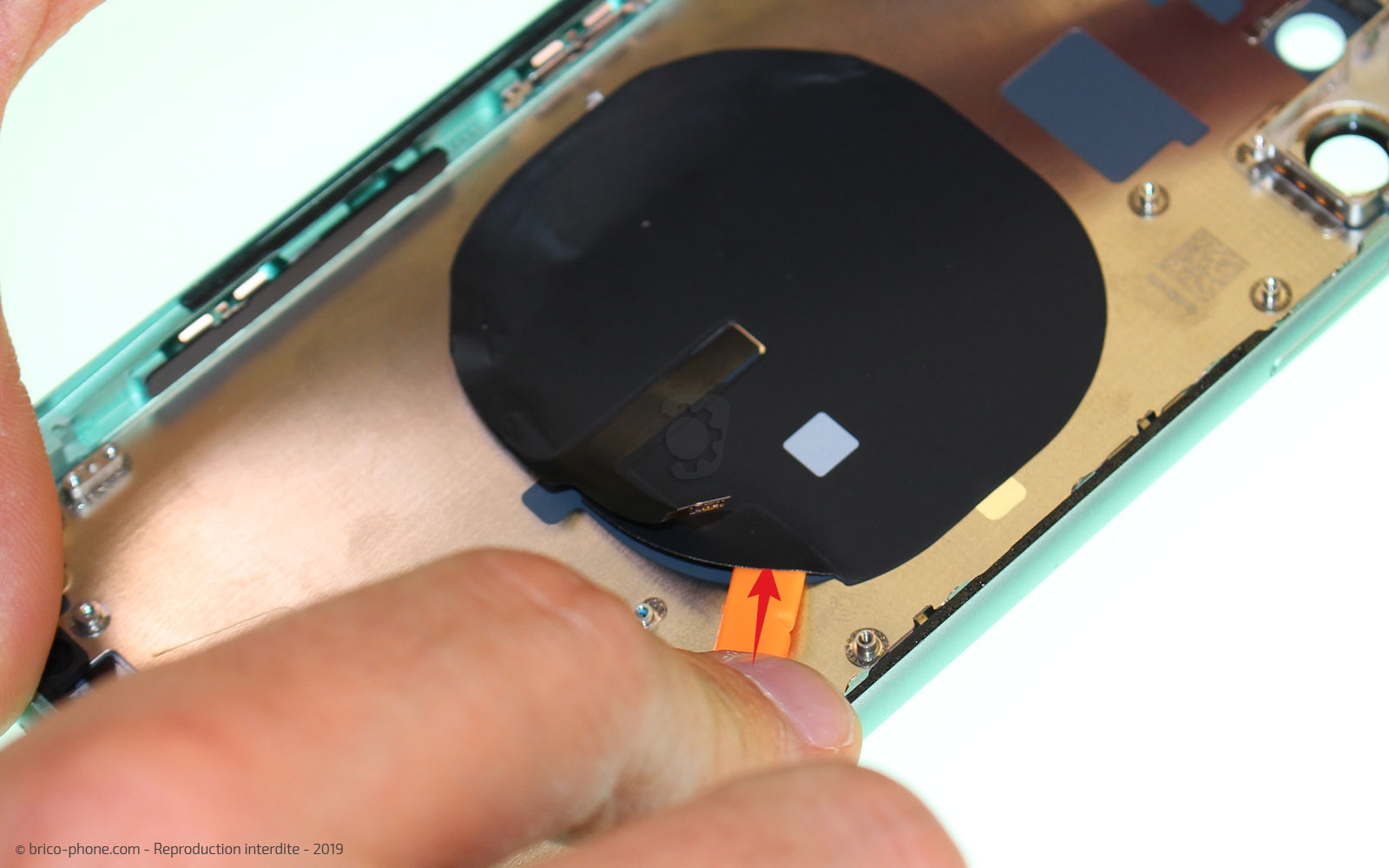

Etape 39 Sortir la nappe induction

Chauffez la nappe induction afin de pouvoir la décoller sans l'endommager à l'aide du spudger.
Outils
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€

Vue éclatée

Voici la vue éclatée de ce nouvel iPhone 11.
