Changement du connecteur de charge sur Galaxy Note 10 Plus

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Note 10 Plus
Réparation
Note de réparabilité 11/20
Temps estimé 25 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre smartphone ne prend plus la charge.

Vos interlocuteurs ne vous entendent pas lorsque vous avez le téléphone à l'oreille.

Votre Samsung n'est pas reconnu lorsque vous le branchez à votre ordinateur.

Procédez au changement du connecteur de charge endommagé de votre Samsung Galaxy Note 10 Plus en regardant ce tutoriel photos durant toute votre réparation.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Avant de débuter, il est préférable de vérifier que le nouveau composant soit compatible avec votre smartphone en regardant simplement que le numéro de modèle soit : SM - N975.

Ensuite, il ne vous reste plus qu'à éteindre votre Samsung Galaxy Note 10 Plus.
Etape 1

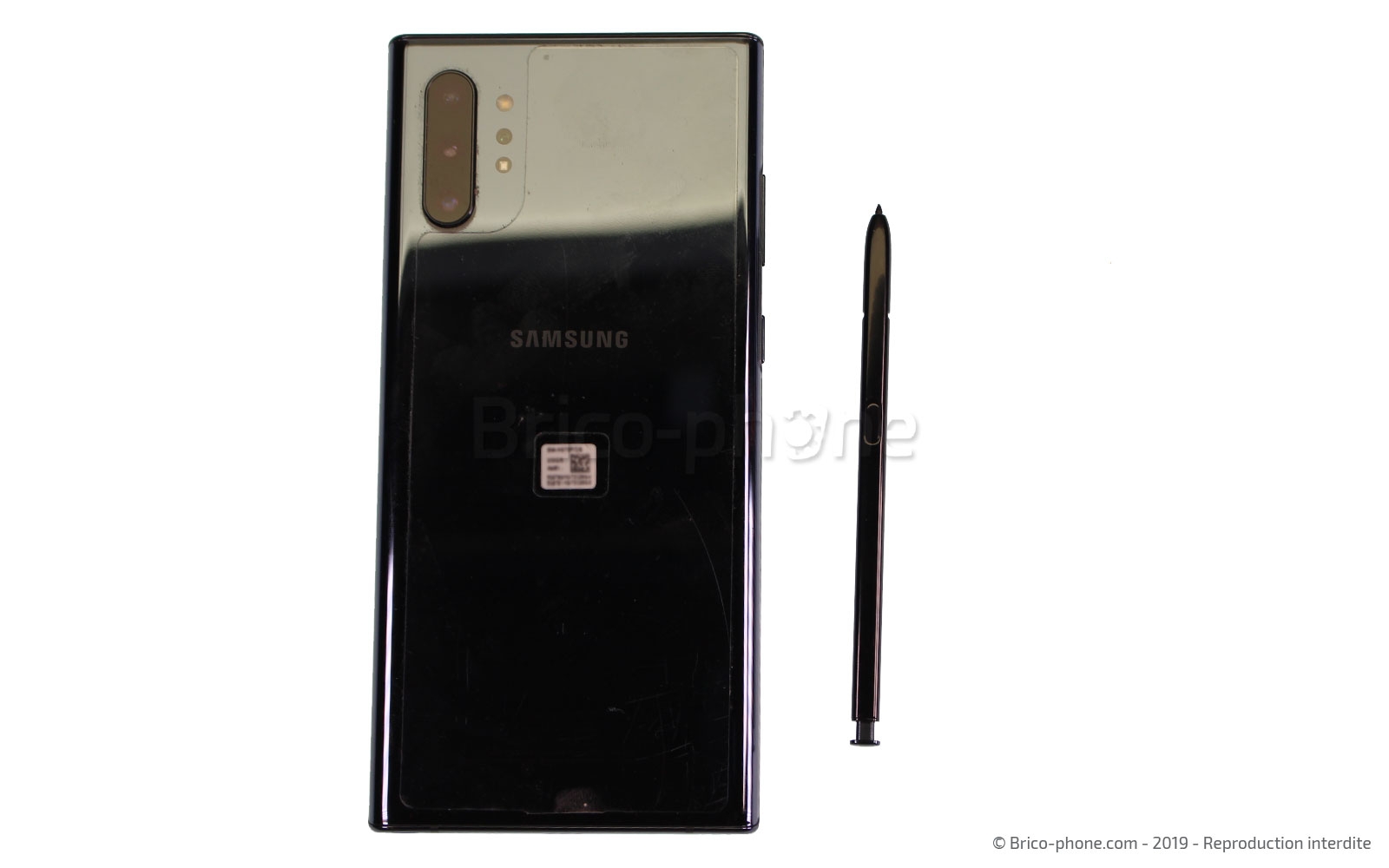

Etape 1 Retirer le tiroir Sim et le stylet S-Pen

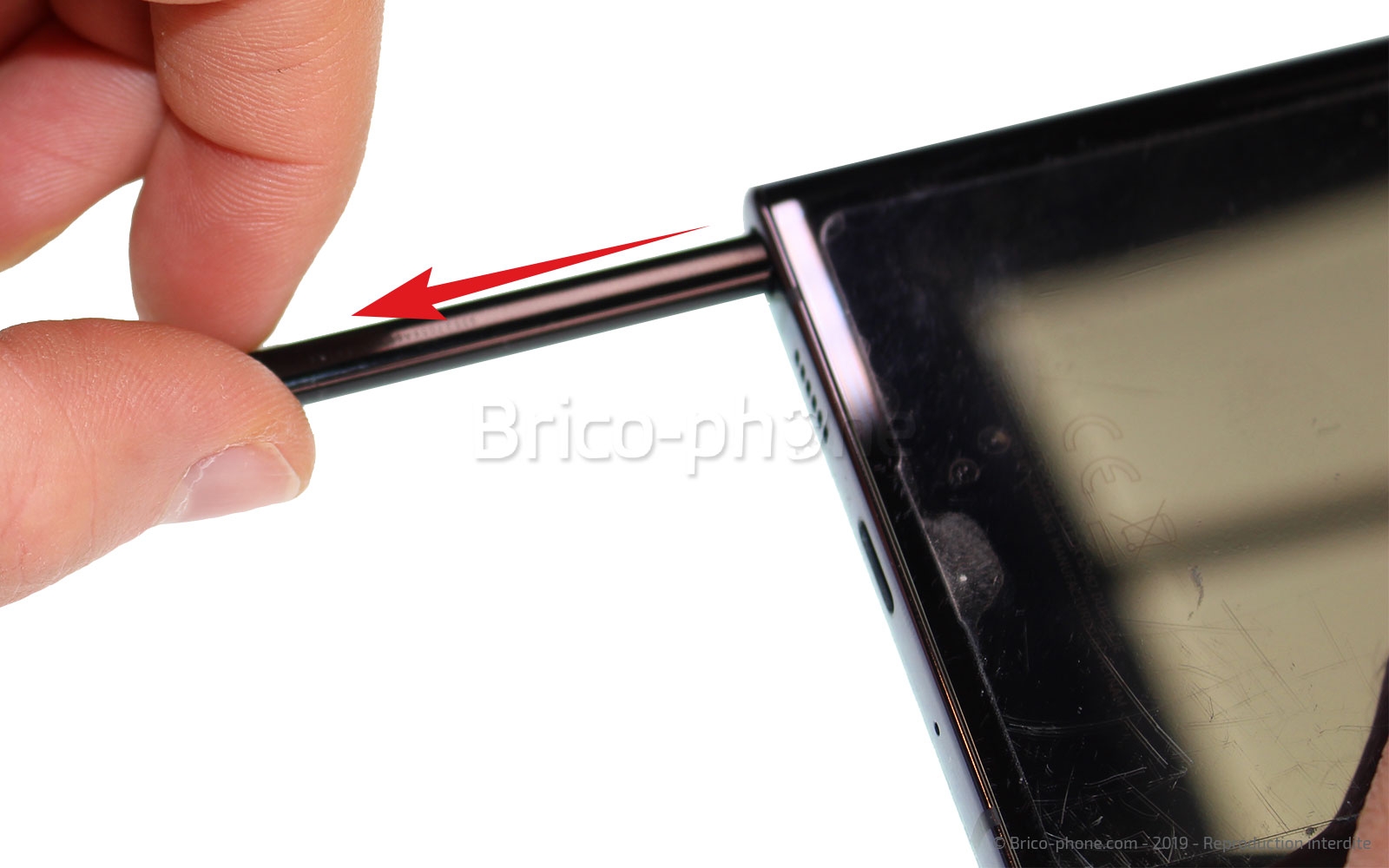

Munissez-vous de l'outil d'ouverture pour extraire le tiroir de la carte Sim et sortez également le stylet de son emplacement.
Outils
SIM
Pièces
Stylet S-Pen Noir pour Samsung Galaxy Note 10 et Note 10+ 49.90€
Etape 2

Etape 2 Chauffer la vitre arrière

Comme pour de nombreux smartphone, il est nécessaire de chauffer le cache batterie afin d'accéder à l'intérieur de l'appareil.
Pour cela, il existe deux méthodes ; la première étant de déposer un coussin chauffant préalablement chauffé au micro-onde, 30 à 40 secondes sur votre Samsung Galaxy Note 10 Plus.
La deuxième possibilité qui s'offre à vous est d'utiliser un décapeur thermique ou un sèche-cheveux pour ramollir le sticker se trouvant tout autour du châssis sans dépasser les 80°C.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le smartphone

Cette étape est la plus fastidieuse de la réparation puisque la coque arrière de votre Samsung Galaxy Note 10 Plus possède des bords incurvés. Dans un premier temps, placez la ventouse en bas de votre smartphone puis tirez l'anneau afin de créer un interstice dans lequel vous pourrez insérer le médiator en métal.

Dans un second temps, remplacez le mediator en métal par celui en plastique afin de ne pas endommager le châssis. En ce qui concerne les tranches arrondies de la vitre arrière, nous vous conseillons d'utiliser la carte fine transparente pour décoller les stickers.
N'hésitez pas à re chauffer les angles afin de faciliter le passage de la carte.
Outils
Carte PVC
Médiator
Ventouse
Etape 4

Etape 4 Dévisser la plaquette NFC

A l'aide du tournevis cruciforme, dévissez les cinq vis de l'antenne NFC. et avec le levier en nylon, décollez l'adhésif noir du haut-parleur externe.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Extraire l'antenne NFC

Basculez le haut de la plaquette vers la batterie en faisant attention à la nappe de cette dernière encore connectée à la carte mère.
A l'aide de la spatule orange, déconnectez la connectique et retirez l'antenne NFC.
Outils
Levier Nylon
Etape 6

Etape 6 Déconnecter la batterie

Afin de travailler en toute sécurité, déconnectez la nappe de la batterie.
Outils
Levier Nylon
Etape 7

Etape 7 Sortir le haut-parleur externe

Dévissez les 5 vis cruciformes du haut-parleur externe afin de pouvoir le soulever avec le levier en nylon et l'extraire du smartphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Débrancher les nappes de la carte fille

Toujours avec le même ustensile, déconnectez les deux nappes des rallonges.
Outils
Levier Nylon
Etape 9

Etape 9 Retirer le connecteur de charge

Muni de votre tournevis cruciforme, retirez les 3 dernière vis du connecteur de charge et sortez-le du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€

Conseil pour le remontage

Vous pouvez dès à présent remonter votre Samsung Galaxy Note 10 Plus en suivant les étapes de ce tutoriel dans l'ordre décroissant.
Pour refermer votre appareil, nous vous conseillons de retirer tous les résidus de stickers avant de mettre un filet de colle B-7000 sur tout le contour du châssis.

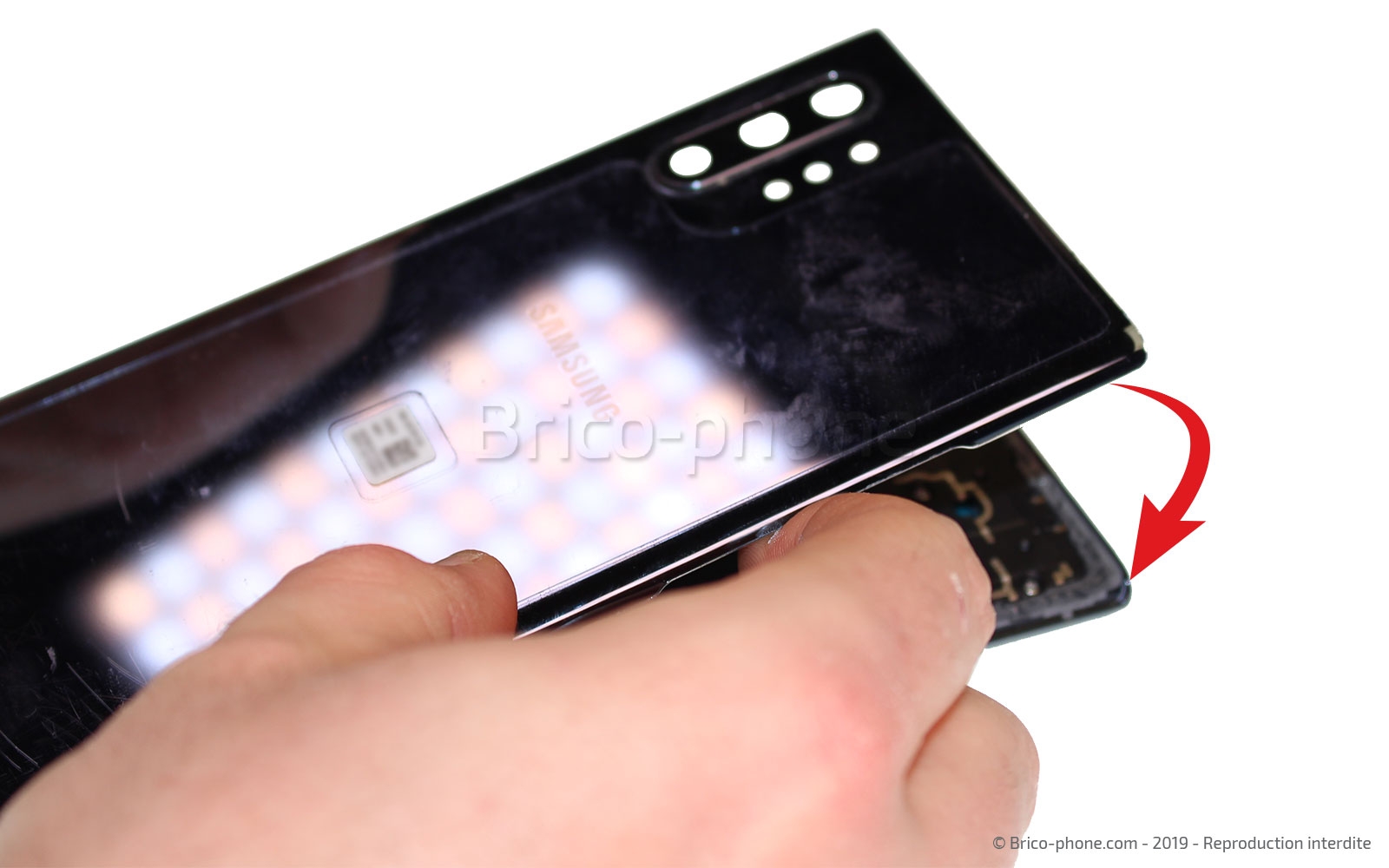

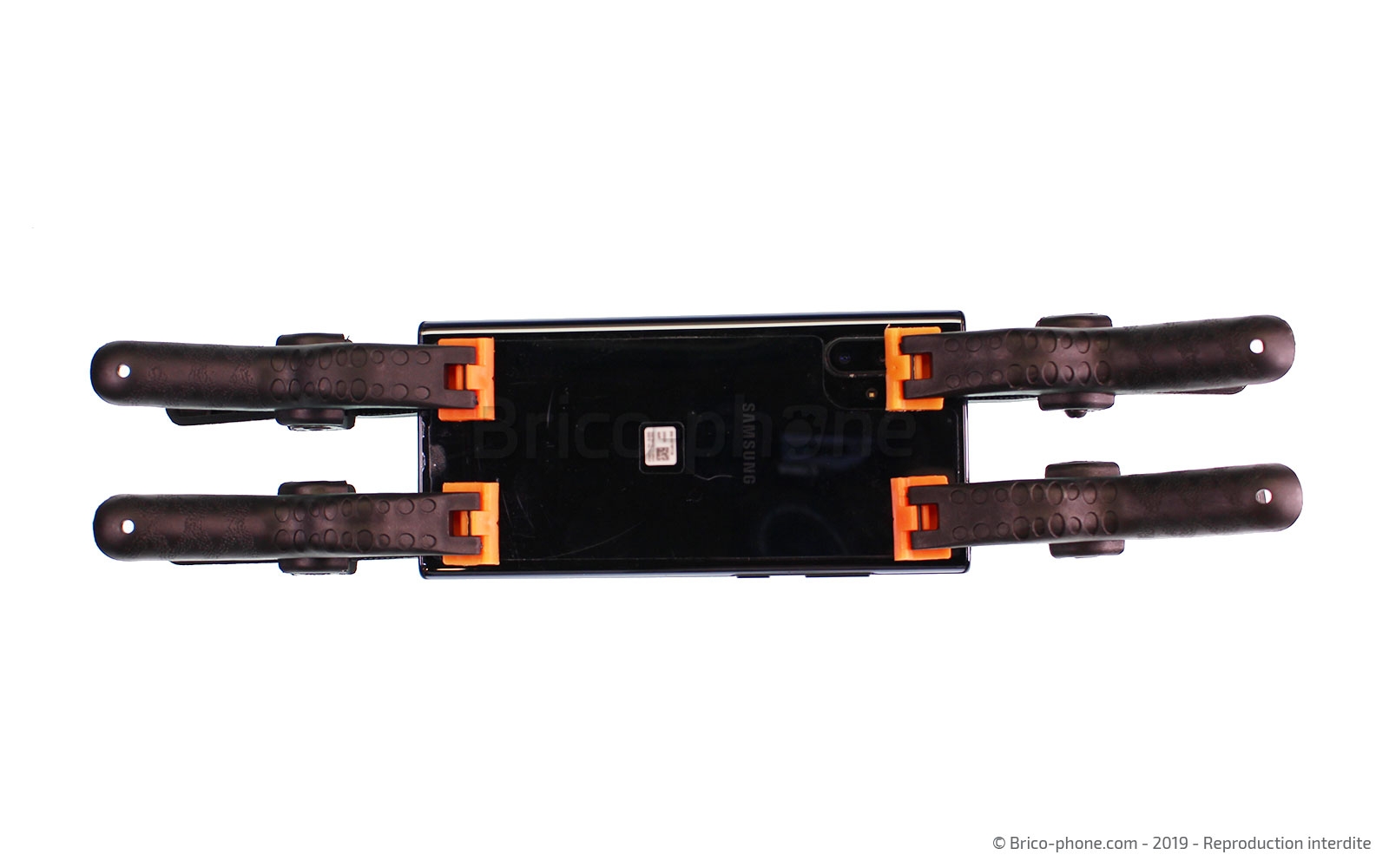

Re positionnez le cache batterie et laissez votre smartphone sous presse une quarantaine de minutes.
Outils
Colle
Pièces
Lot de 4 Pinces à ressort 5.90€
Colle professionnelle B7000 en tube de 3ml 3.90€
