Changement de batterie sur Galaxy Note 10 Plus

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Note 10 Plus
Réparation
Note de réparabilité 10/20
Temps estimé 30 min
Difficulté 3/5 (Moyen)
Diagnostic

La batterie de votre Samsung se décharge anormalement vite.

Votre smartphone ne s'allume que lorsque vous le branchez à un ordinateur.

La batterie de votre Samsung Galaxy Note 10 Plus rencontre des difficultés et il est temps de la changer ? Les techniciens Brico-Phone vous proposent de suivre ce tutoriel photos étape par étape tout au long de votre réparation.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Dans un premier temps, il est impératif de s'assurer que la nouvelle batterie soit compatible avec le mobile en votre possession.
Pour cela, vérifiez simplement dans vos paramètres que le numéro de modèle de votre Samsung Galaxy Note 10 Plus soit SM - N975.

Puis, avant de commencer la réparation, vous devez éteindre votre appareil.
Etape 1

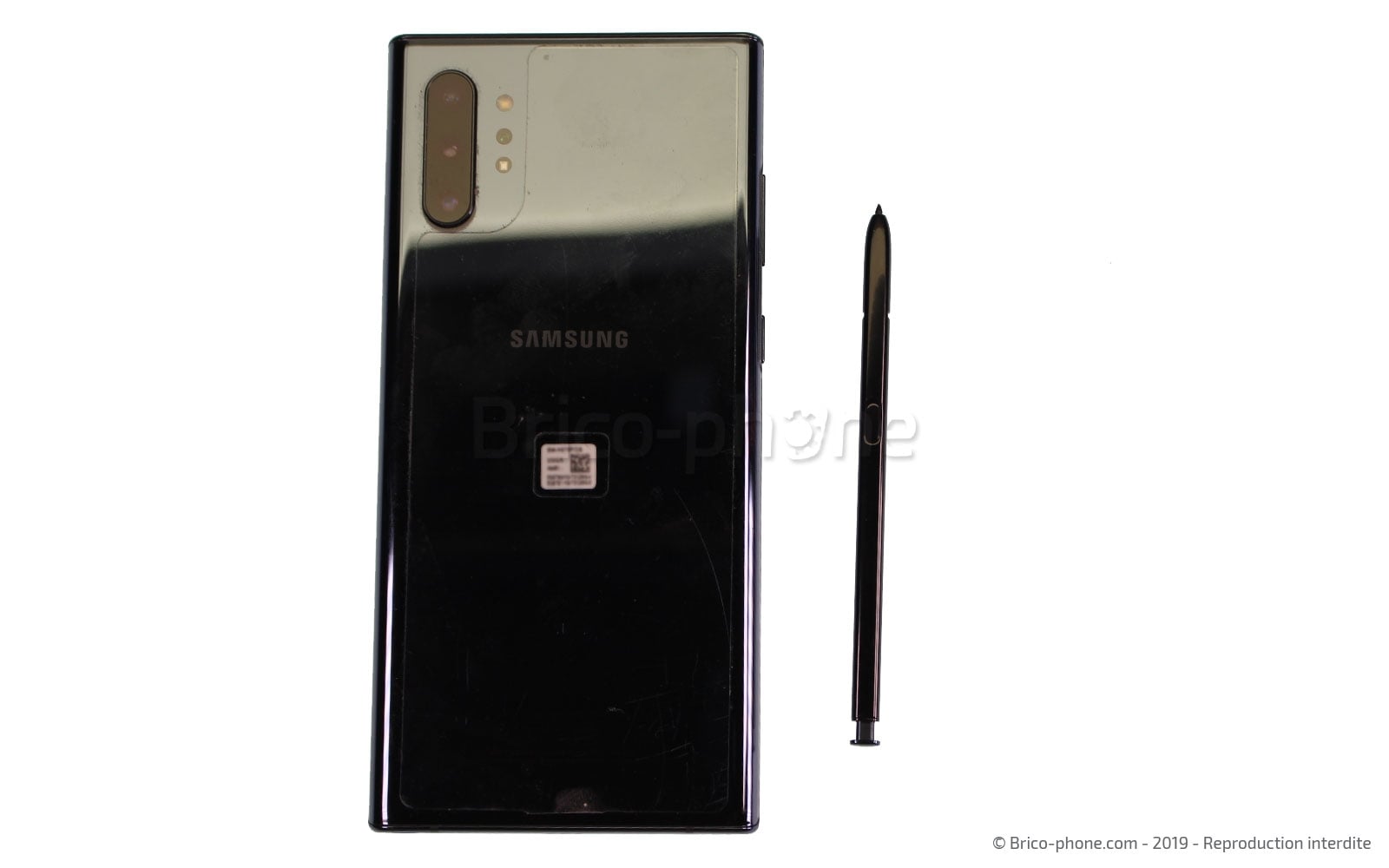

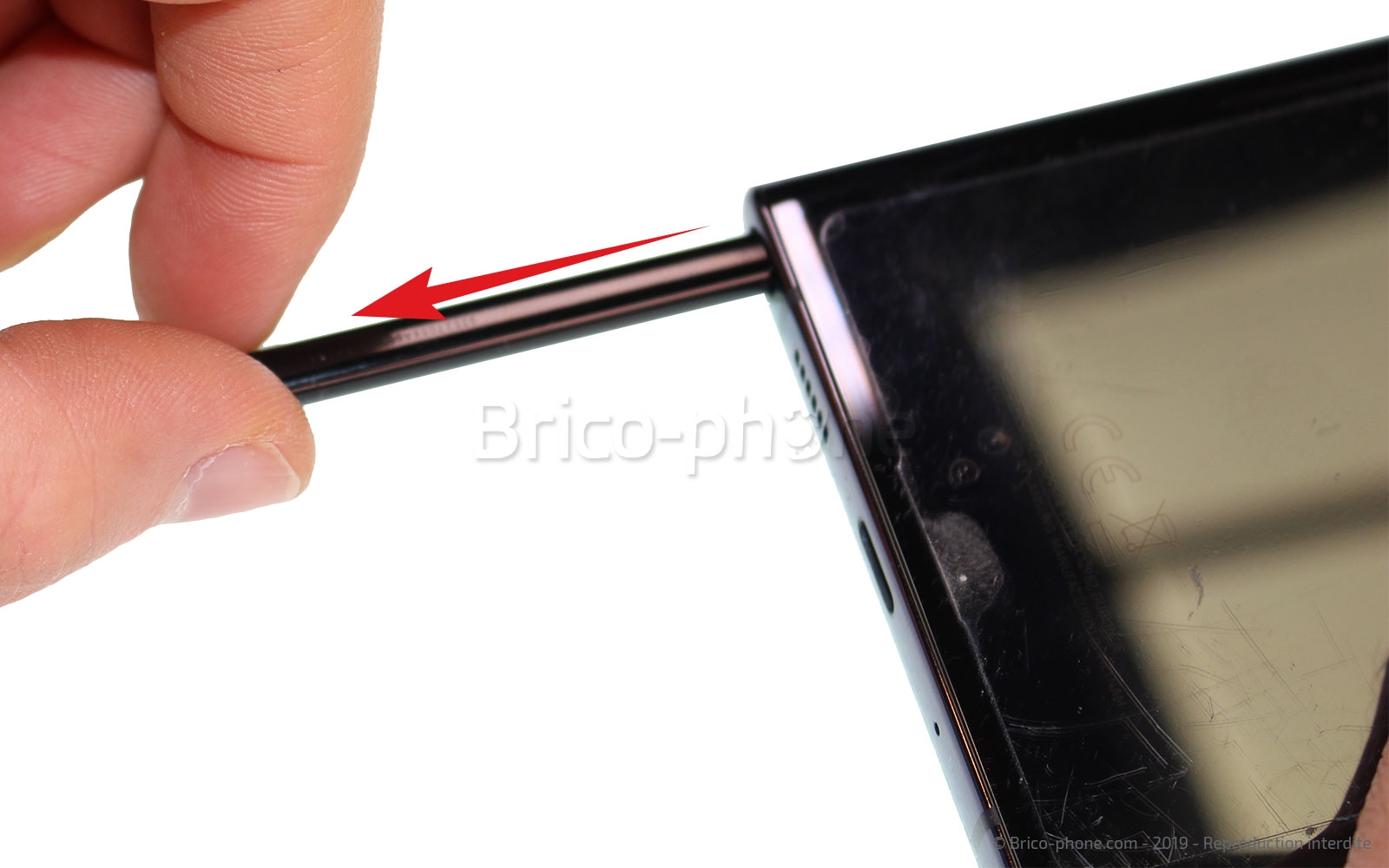

Etape 1 Retirer le tiroir Sim et le stylet S-Pen

En vous aidant de l'outil d'ouverture d'origine ou disponible dans le kit d'outils, retirez le tiroir Sim et SD du téléphone ainsi que le S-Pen.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Comme pour de nombreux smartphone, il est nécessaire de chauffer la vitre arrière de l'appareil pour ramollir le sticker retenant le cache batterie au châssis.

Pour cette manipulation, deux possibilités s'offrent à vous comme utiliser un coussin chauffant préalablement passé au micro-onde 1 à 2 minutes ou alors se servir d'un décapeur thermique.
Néanmoins, si vous ne disposez pas des ustensiles précédents, un sèche-cheveux peut amplement faire l'affaire.

Faites attention à ne pas dépasser les 80°C afin de ne pas endommager les composants se trouvant à l'intérieur de votre SamsungNote 10 Plus.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le smartphone

Positionnez la ventouse sur le bas de la vitre arrière afin de pouvoir la soulever pour glisser le médiator en métal troué entre le cache batterie et le châssis. Ensuite, superposez le médiator en plastique sur celui en métal afin de le remplacer pour éviter d'endommager le smartphone.

C'est l'étape la plus difficile de cette réparation puisque les bords du Samsung Galaxy Note 10 Plus sont incurvés et qu'il faut décoller petit à petit les coté à l'aide de la carte en PVC transparente pour ne pas casser la vitre arrière. N'hésitez pas à re chauffer la vitre arrière pour faciliter le décollage du composant lorsque vous passerez la carte.
Outils
Carte PVC
Médiator
Ventouse
Etape 4

Etape 4 Dévisser la plaquette NFC

Pour travailler en toute sécurité, il est important de déconnecter la batterie et pour cela, il vous faut retirer la plaquette de l'antenne NFC en commençant par retirer les 5 vis cruciformes et en décollant la partie collée sur le haut-parleur externe.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Extraire l'antenne NFC

Ne retirez pas la plaquette trop rapidement car cette dernière est encore branchée à la carte mère du téléphone.
En effet, faites basculer la partie supérieure sur la batterie pour accéder à la nappe de l'antenne NFC afin de la déconnecter avec le levier en nylon.
Outils
Levier Nylon
Etape 6

Etape 6 Déconnecter la batterie

Vous pouvez maintenant débrancher la batterie de la carte mère avec spudger orange.
Outils
Levier Nylon
Etape 7

Etape 7 Sortir le haut-parleur externe

Dévissez les 5 vis du haut-parleur externe à l'aide du tournevis cruciforme pour retirer le composant.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Retirer les rallonges

A l'aide du levier en nylon, il vous faut enlever les deux rallonges d'interconnexion en les déconnectant de la carte mère ainsi que de la carte fille.
Outils
Levier Nylon
Etape 9

Etape 9 Préparer le retrait de la batterie

Toujours avec le même outil, débranchez la nappe de l'écran. Ensuite, faites chauffer le dos de la batterie et placez la ventouse sur cette dernière.
Outils
Levier Nylon
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Etape 10

Etape 10 Enlever la batterie

Saisissez la boucle de la ventouse et tirez-la fortement afin de soulever suffisamment la batterie pour glisser dessous le médiator en métal.
Ensuite, remplacez le médiator par la carte en PVC pour terminer le décollage du composant sans trop l'endommager.
Outils
Carte PVC
Médiator
Ventouse
Pièces
Batterie d'origine pour Samsung Galaxy Note 10+ 38.90€

Conseil pour le remontage

Pour refermer votre smartphone, il vous suffit simplement de suivre les étapes précédentes dans l'ordre inverse.

N'oubliez pas de retirer tous les adhésifs présents sur la nouvelle batterie. Ensuite pour replacer la coque arrière, nous vous conseillons de mettre de la colle B-7000 sur tout le contour du châssis et de le laisser sous presse avec des pinces ou des gros livres, pendant environ 40 minutes pour permettre à la colle de sécher.
Outils
Colle
Pièces
Colle professionnelle B7000 en tube de 3ml 3.90€
