Démontage complet sur Galaxy Note 10 Plus

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Note 10 Plus
Réparation
Note de réparabilité 11/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

Ensemble des composants

Vous souhaitez changer un petit composant de votre Samsung Note 10 Plus ? Brico-phone met à votre disposition ce guide détaillé en images afin de vous accompagner étape par étape dans votre réparation.

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Avant toute réparation, nous vous conseillons de vérifier la compatibilité de vos nouvelles pièces avec votre smartphone en vous assurant que le numéro de modèle de votre Samsung Galaxy Note 10 Plus est bien : SM - N975. Vous pouvez retrouver cette information soit dans les informations générales de votre appareil soit à son dos avec votre numéro IMEI.

Ensuite, mettez hors tension votre smartphone en sélectionnant "éteindre" sur le menu qui s'affiche.
Etape 1

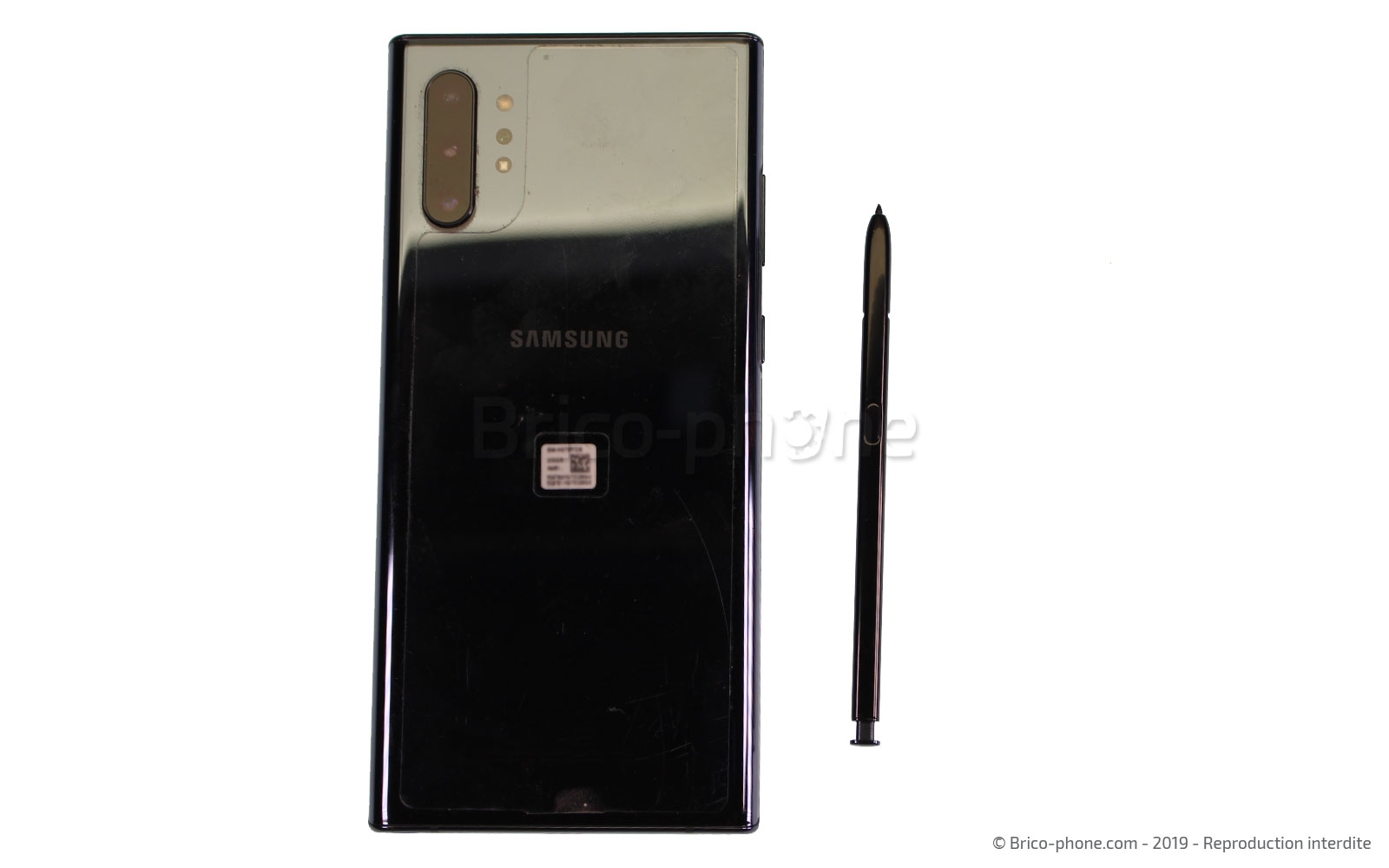

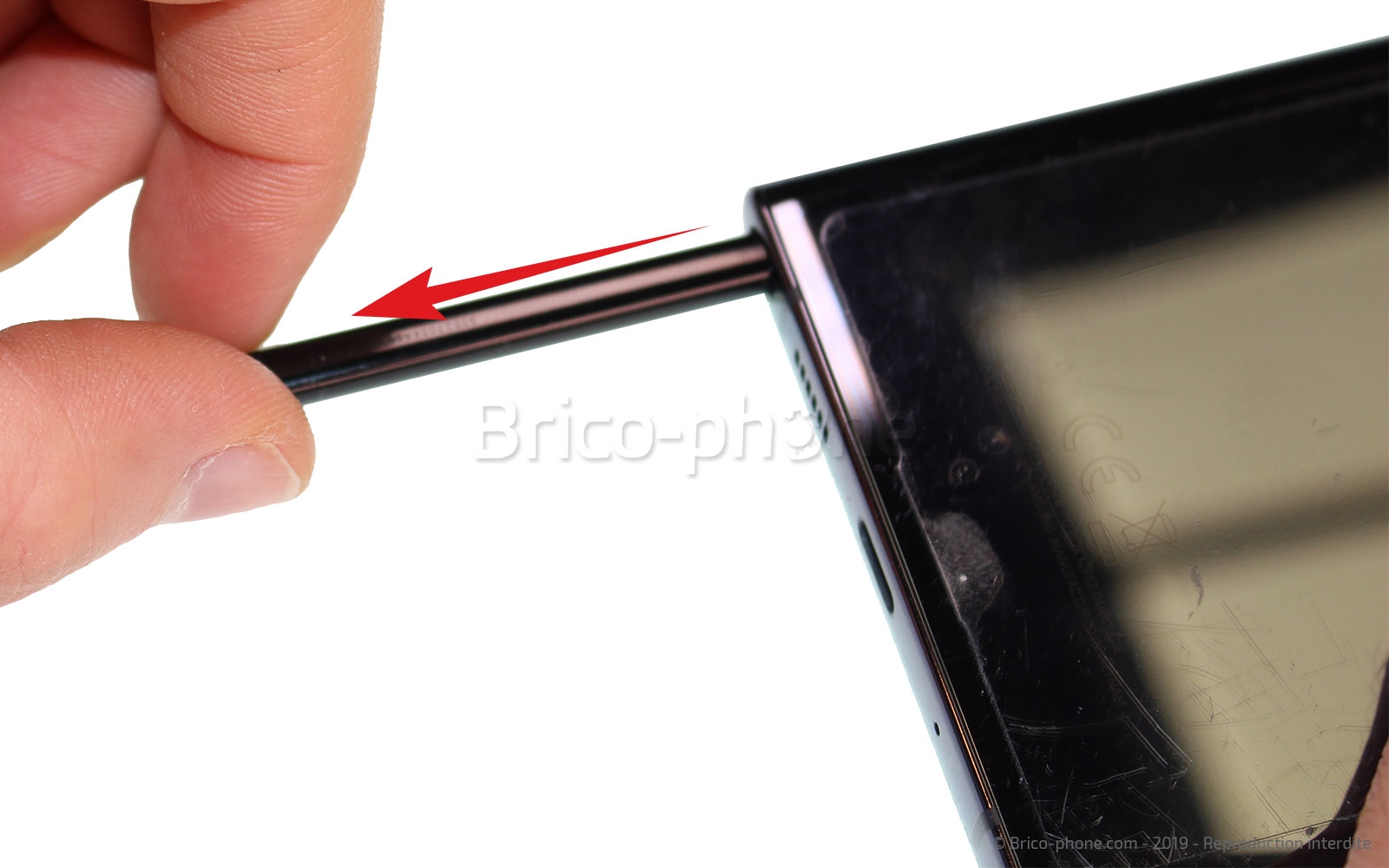

Etape 1 Retirer le tiroir Sim et le stylet S-Pen

A l'aide de l'outil d'extraction, sortez le rack de la carte Sim de son emplacement. Puis, retirez également le stylet du smartphone.
Outils
SIM
Pièces
Stylet S-Pen Noir pour Samsung Galaxy Note 10 et Note 10+ 49.90€
Etape 2

Etape 2 Chauffer la vitre arrière

Afin de retirer la vitre arrière de votre Samsung Note 10 Plus, il est nécessaire de chauffer cette dernière à l'aide d'un coussin chauffant, d'un décapeur thermique ou simplement avec votre sèche-cheveux.
Attention, la température ne doit pas dépasser les 80°C car cela pourrait endommager certains composants.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Ouvrir le smartphone

Un fois le rebord de la coque arrière chauffé, positionnez la ventouse sur le bas du smartphone afin de faire levier pour insérer le médiator en métal entre la vitre arrière et le châssis.
Pour éviter d'abîmer la coque, remplacez le médiator en métal par sa version en plastique.

Pour cette étape, il faudra vous armer de patience et de délicatesse car les cotés du cache batterie sont incurvés et donc plus difficile à décoller. De ce fait, nous vous conseillons d'utiliser la carte en PVC transparente plus souple pour éviter de casser la vitre. Faites le tour du smartphone avec la carte pour terminer le décollage de toute la coque arrière.
Outils
Carte PVC
Médiator
Ventouse
Etape 4

Etape 4 Dévisser la plaquette NFC

Muni du tournevis cruciforme, dévissez les 5 vis fixant la plaquette NFC au châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 5

Etape 5 Extraire l'antenne NFC

Avant de retirer l'antenne NFC, faites basculer le haut de cette dernière vers la batterie car une nappe est encore connectée à la carte mère.
Vous pouvez ensuite retirer le composant.
Outils
Levier Nylon
Etape 6

Etape 6 Déconnecter la batterie

A l'aide du levier en nylon, débranchez la nappe de la batterie.
Outils
Levier Nylon
Etape 7

Etape 7 Sortir le haut-parleur externe

Sur la partie inférieure du téléphone, il vous faut dévisser les 5 vis cruciformes du haut-parleur externe afin de pouvoir le sortir et laisser apparaitre le connecteur de charge.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Retirer les nappes

Toujours muni du spudger, déconnectez les différentes nappes afin de retirer les rallonges bloquant l'accès à la batterie.
Outils
Levier Nylon
Etape 9

Etape 9 Préparer le retrait de la batterie

Comme pour l'étape précédente, débranchez la nappe de l'écran puis chauffez légèrement l'arrière de la batterie pour ramollir les stickers.
Ensuite, placez la ventouse du kit d'outils sur la batterie.
Outils
Levier Nylon
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Etape 10

Etape 10 Enlever la batterie

En tirant fortement sur la ventouse et en vous aidant du médiator en métal, vous devriez pouvoir glisser ce dernier entre la batterie et le châssis.
Une fois la batterie légèrement soulevée, placez la carte en PVC dessous pour faciliter le décollage du composant.
Outils
Carte PVC
Médiator
Ventouse
Pièces
Batterie d'origine pour Samsung Galaxy Note 10+ 38.90€
Etape 11

Etape 11 Récupérer le connecteur de charge

Dévissez les 3 dernières vis du connecteur de charge avant de le retirer du châssis.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 12

Etape 12 Retirer la plaquette de protection

En vous aidant du tournevis adéquat, retirez les 4 vis cruciformes de la plaquette noire, puis enlevez-la.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 13

Etape 13 Déconnecter les nappes des boutons

Avec la spatule en nylon, déconnectez les trois nappes encore branchées à la carte mère.
Outils
Levier Nylon
Etape 14

Etape 14 Sortir la caméra avant

Comme pour l'étape précédente, il faut déconnecter la nappe de l'appareil photo avant. Ensuite, à l'aide de la pincette en métal, vous pouvez sortir la caméra frontale de son emplacement.
Outils
Levier Nylon
Pince Brucelles
Pièces
Caméra Avant pour Samsung Galaxy Note 10 et Note 10+ 44.90€
Etape 15

Etape 15 Libérer la carte mère du châssis

En vous aidant du levier en orange, soulevez la carte mère avant de la sortir du châssis.
Outils
Levier Nylon
Etape 16

Etape 16 Extraire les caméras arrières

Débranchez les différentes nappes des caméras arrières pour pouvoir les dissocier de la carte mère.
Outils
Levier Nylon
Etape 17

Etape 17 Récupérer le haut-parleur interne et le vibreur

A l'aide de la pincette métallique, décollez le haut-parleur interne du châssis ainsi que le vibreur.
Outils
Pince Brucelles

Vue éclatée

Le démontage complet du Samsung Galaxy Note 10 Plus est maintenant terminé. Pour le remonter, il vous suffit de suivre les étapes précédentes dans l'ordre inverse.
