Changement du bloc écran avec châssis sur Xperia L3 - L3 Dual

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Xperia L3 - L3 Dual
Réparation
Note de réparabilité 14/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran de votre Sony Xperia L3 est brisé, cassé, rayé...

L'affichage de votre smartphone n'affiche que des traits, tâches ou encore des zones d'ombre...

Votre smartphone n'affiche plus rien...

Votre Sony Xperia L3 vient de tomber et vous rencontrez des difficultés avec l'affichage ? Brico-Phone vous propose ce guide détaillé en images pour vous permettre de changer vous-même et à moindre coût le bloc écran avec châssis de votre smartphone.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Avant toute réparation, il est primordial de s'assurer que les nouveaux composants sont bien compatibles avec le smartphone.
Pour ce faire, il vous faut regarder soit dans les paramètres de votre Sony Xperia L3, soit éteindre votre appareil pour pouvoir retirer le rack Sim de son emplacement et tirez l'étiquette afin d'y trouver le numéro de modèle suivant : I4312.
Outils
Pince Brucelles
Etape 1

Etape 1 Retirer la vitre arrière

Placez la ventouse sur la partie inférieure du smartphone afin de pouvoir soulever la coque arrière en tirant fortement sur l'anneau de la ventouse.
Dans un même temps, servez vous du médiator en métal pour créer un interstice entre la vitre arrière et le châssis.

Déclipsez le bas du smartphone avec le mediator et terminez de décoller la coque avec le levier en nylon de votre kit d'outils.
Outils
Levier Nylon
Médiator
Ventouse
Etape 2

Etape 2 Déconnecter la batterie

Comme pour chaque réparation, il est nécéssaire de mettre hors tension la batterie en la déconnectant.
Pour cela, retirez les 9 vis de la plaquette NFC à l'aide du tournevis cruciforme et sortez la protection noire avec la spatule en nylon.
Toujours avec le même outil, déconnectez la batterie.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 3

Etape 3 Sortir le haut-parleur externe

Avec le même tournevis que pour l'étape précédente, retirez les 7 vis du haut parleur externe afin de pouvoir libérer le connecteur de charge se trouvant dessous.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 4

Etape 4 Décoller la batterie

A l'aide du levier, décollez les deux languettes adhésives positionnées au bas de la batterie.
Ensuite, avec la pince en métal, il vous suffit de tirer la languette et de l'entourer autour de cette dernière jusqu'à la fin de l'adhésif.

Il faut faire cette manipulations pour les deux languettes.
Outils
Levier Nylon
Pince Brucelles
Etape 5

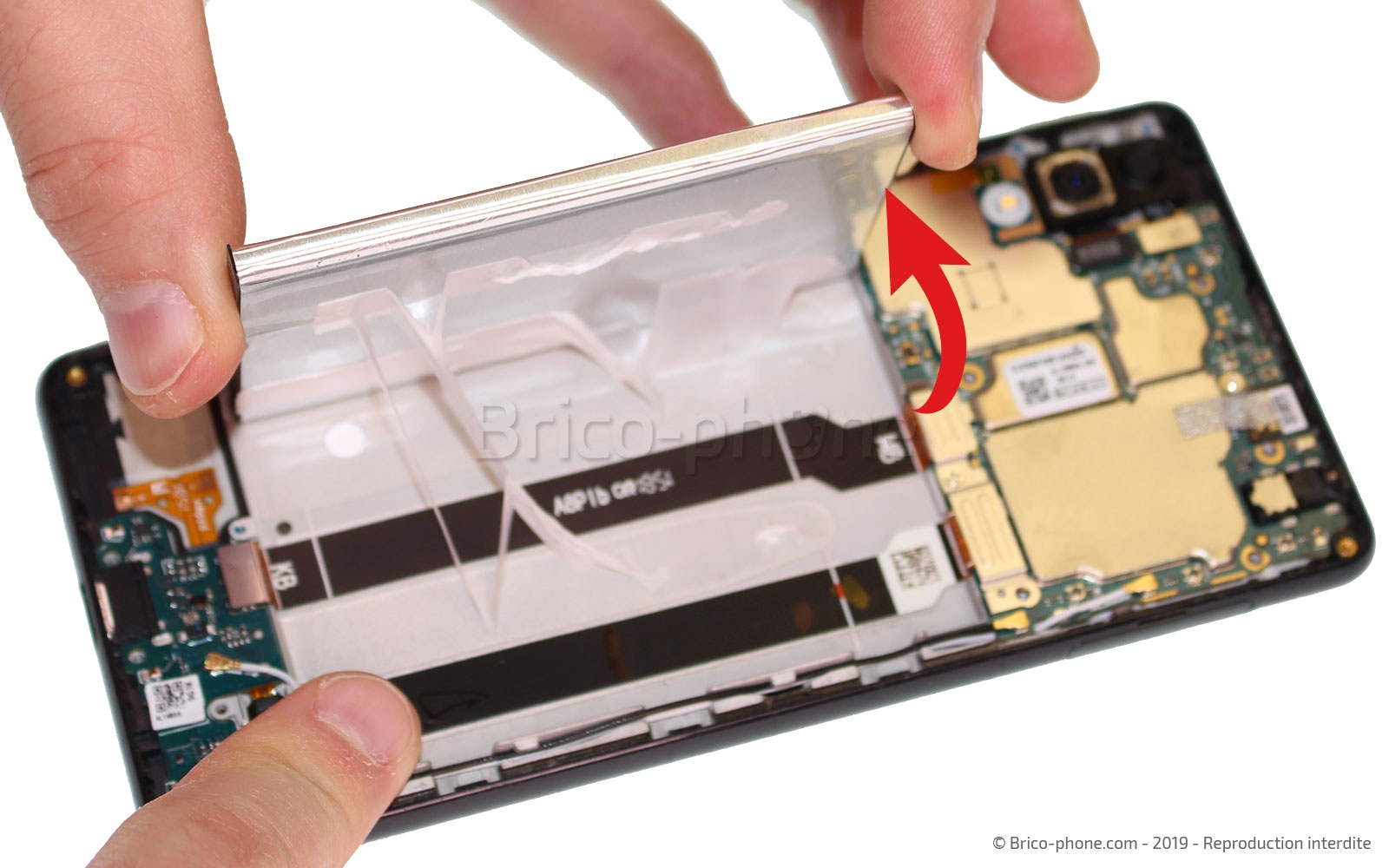

Etape 5 Enlever la batterie

Il arrive parfois que les adhésifs se rompent alors si c'est votre cas, n'hésitez pas à utiliser la carte en PVC pour terminer le décollage de la batterie.
il vous suffit simplement de glisser la carte entre la batterie et le châssis et de faire levier pour la décoller.
Outils
Carte PVC
Etape 6

Etape 6 Débrancher les nappes du dock

Débranchez la connectique de la rallonge d'interconnexion avec le spudger et déclipsez les deux câbles coaxiaux du connecteur de charge.
Outils
Levier Nylon
Pince Brucelles
Etape 7

Etape 7 Libérer le connecteur de charge

Chauffez légèrement le dock afin de ramollir le sticker se trouvant dessous.
Puis avec la pince métallique retirez le connecteur de charge de son emplacement.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 8

Etape 8 Sortir les caméras arrières

Munissez-vous de la spatule en nylon afin de déconnecter les deux caméras arrières pour les sortir du châssis.
Outils
Levier Nylon
Etape 9

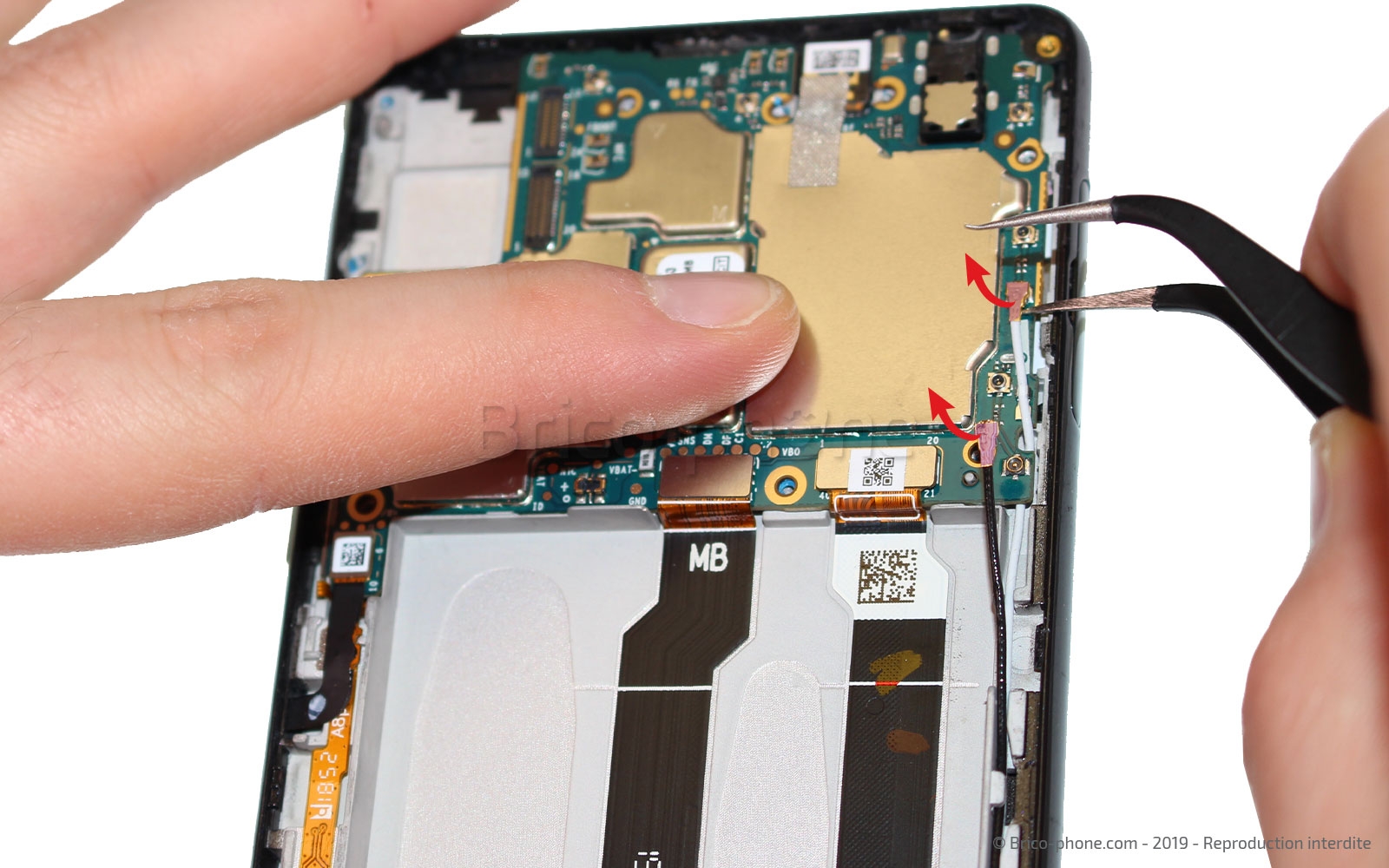

Etape 9 Retirer la plaquette et les câbles coaxiaux

Deux vis maintiennent encore la carte mère au châssis. De ce fait, dévissez-les à l'aide du tournevis cruciforme et avec la pincette en métal, sortez la plaquette de protection des nappes ainsi que les deux câbles coaxiaux.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 10

Etape 10 Déconnecter les nappes restantes

Déconnectez les trois nappes restantes soit celle du lecteur d'empreintes, celle de l'écran, et celle de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 11

Etape 11 Extraire la carte mère

Toujours avec le levier en nylon, soulevez la carte mère de votre Sony Xperia L3 mais faites attention car le câble coaxial blanc est encore attaché au dessous de la carte mère.
Outils
Levier Nylon
Etape 12

Etape 12 Décoller les derniers petits composants

Retirez la rallonge d'interconnexion et les deux câbles coaxiaux du châssis.
Puis, il vous faut chauffer le capteur de luminosité afin de pouvoir le retirer et le positionner sur le nouveau châssis.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 13

Etape 13 Sortir le vibreur

A l'aide de la pincette métallique, soulevez le vibreur.
Chauffez la nappe avec le décapeur thermique ou un sèche-cheveux et décollez la nappe avec un cutter car cette dernière est très fine.
Sous la nappe vous trouverez une fine plaquette en métal qui ne faut pas laisser sur le châssis.
Avec la pince, levez le vibreur de son emplacement. Ensuite, il faut chauffer la nappe du composant.
A l'aide d'un cutter, décollez la nappe du vibreur en faisant attention à bien passer la lame de l'outil sous la plaquette métallique se trouvant sous la nappe.
Outils
Pince Brucelles
Pièces
Cutter en inox 6.90€
Décapeur thermique petit modèle 14.90€
Etape 14

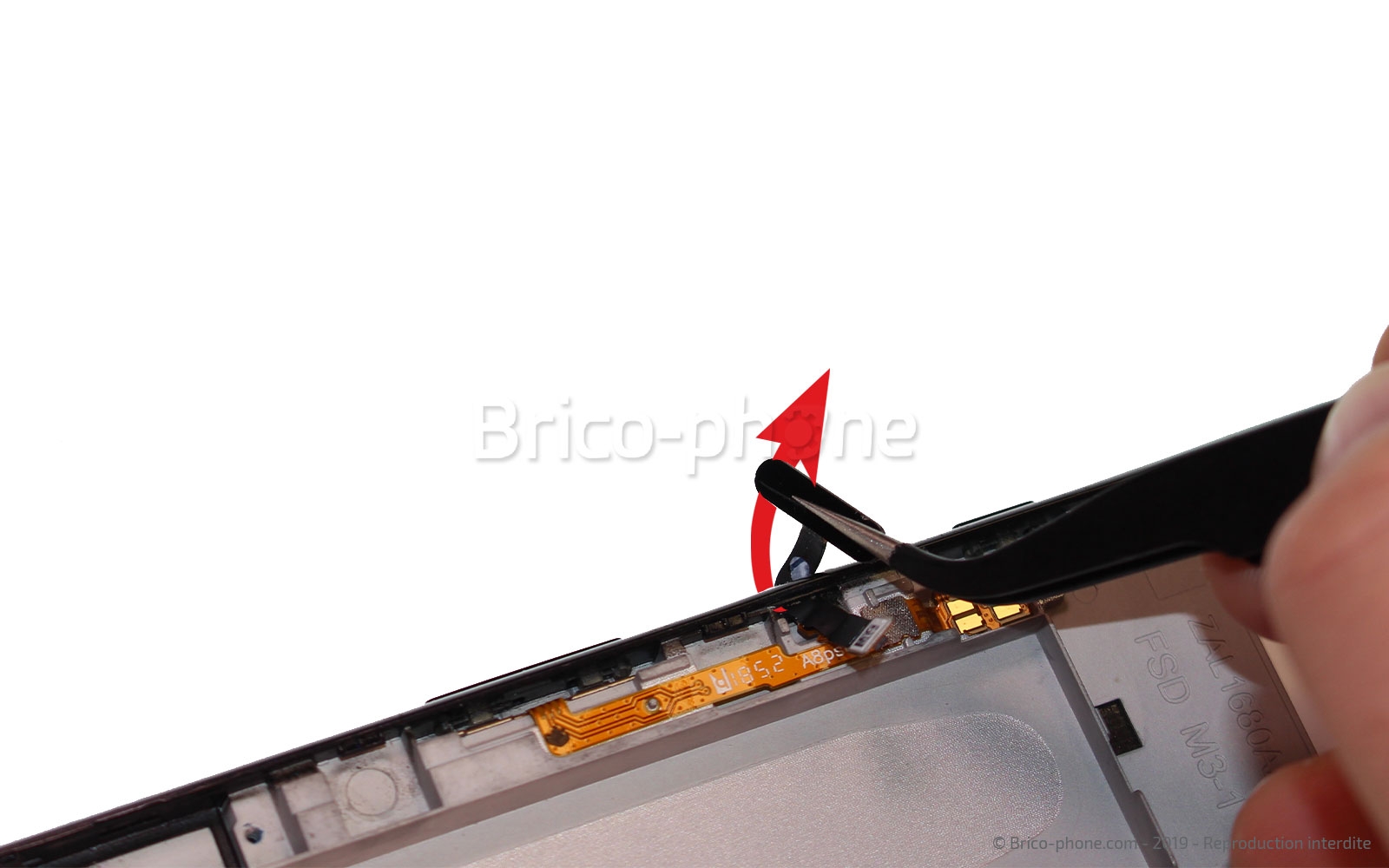

Etape 14 Enlever le bouton du lecteur d'empreintes

La dernière pièce à récupérer sur votre Sony Xperia L3 est le lecteur d'empreintes.
Pour cela, chauffez la partie extérieure du lecteur afin de ramollir le joint. Puis, à l'aide du spudger, poussez le lecteur vers l'extérieur pour l'extraire de la tranche du châssis.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

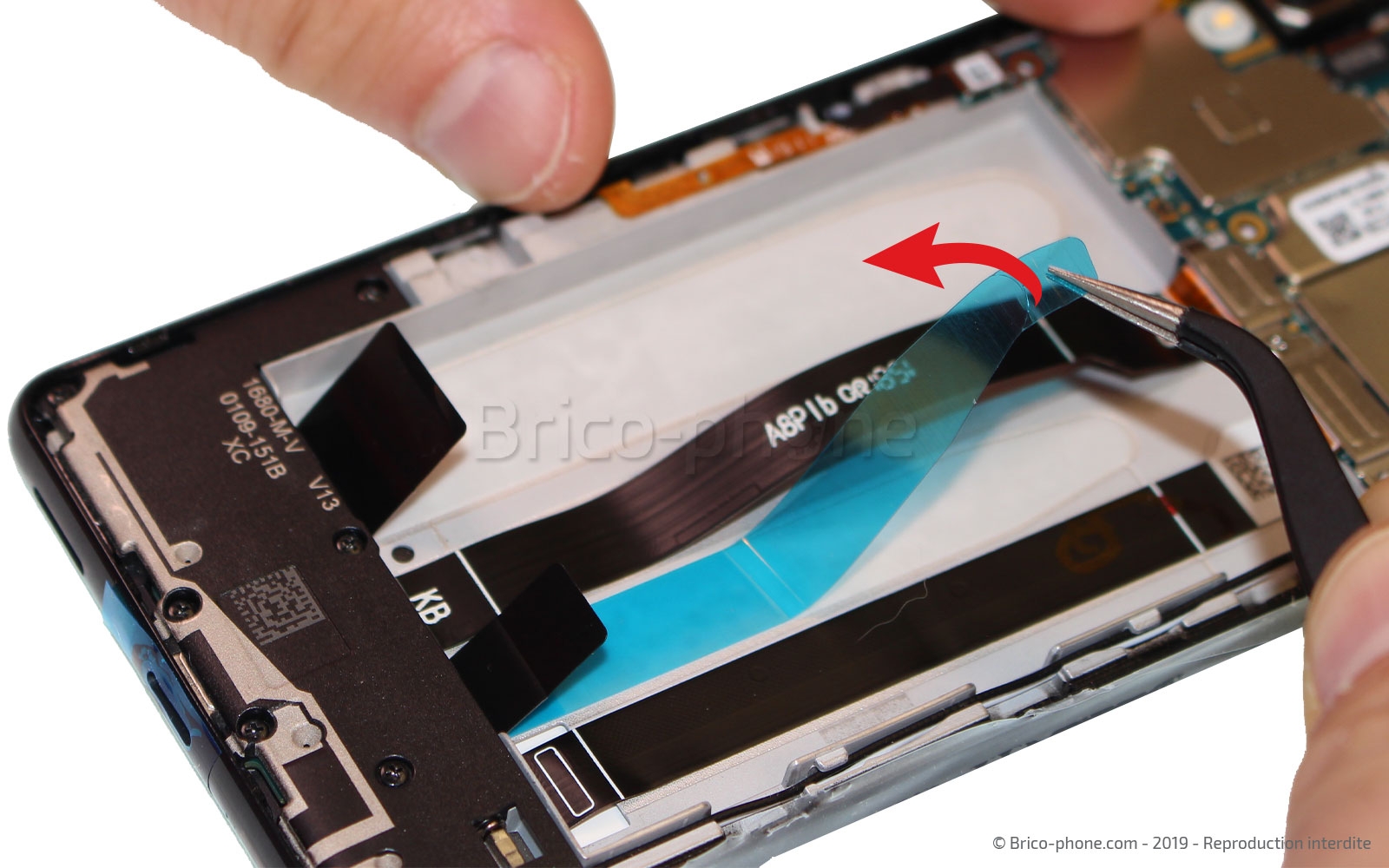

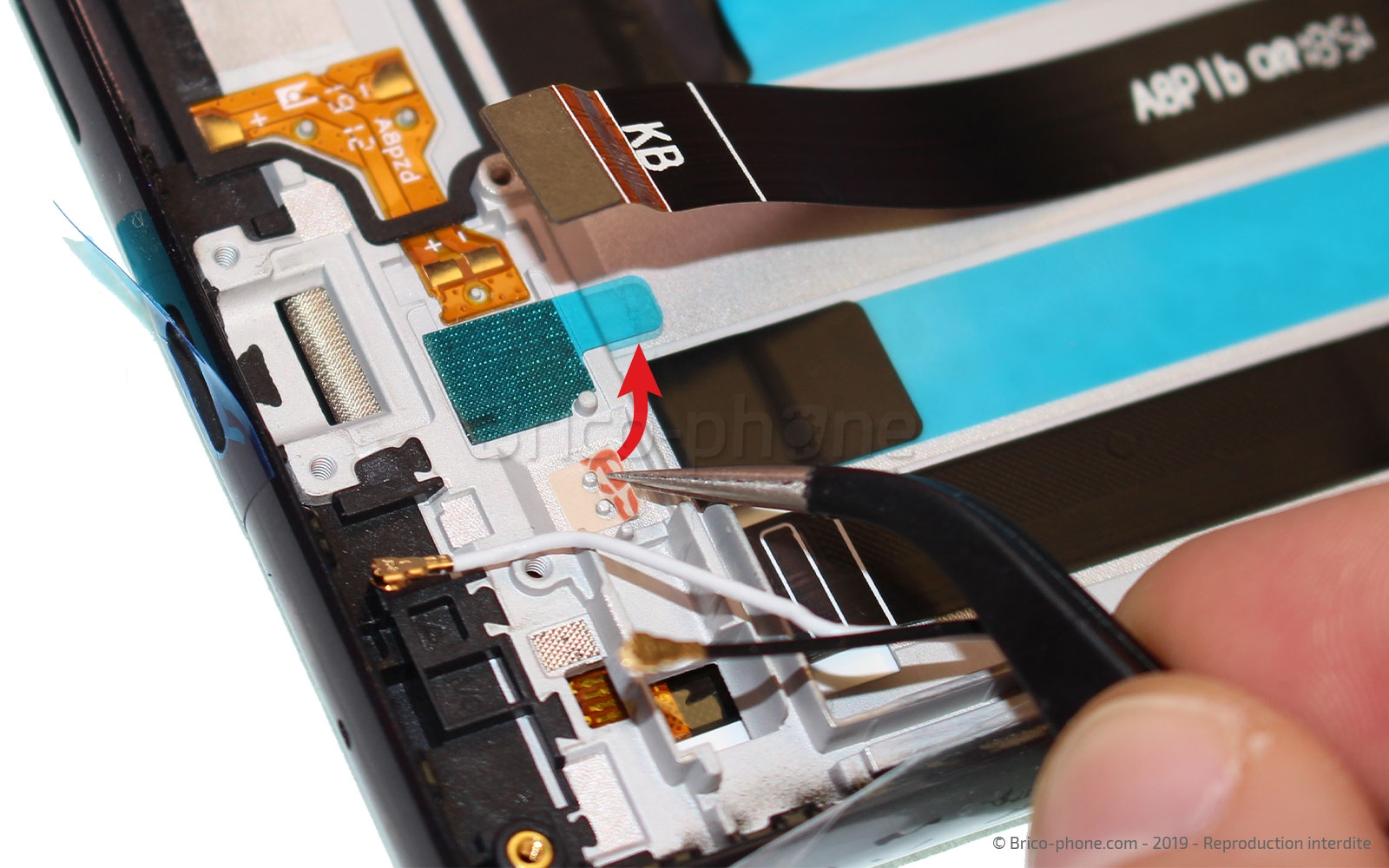

Conseil pour le remontage

Le démontage de votre Sony Xperia L3 ou L3 Dual est maintenant terminé, il ne vous reste plus qu'à remonter les pièces détachées dans le nouveau bloc écran en suivant les étapes précédentes dans le sens inverse.

Néanmoins, n'oubliez pas de retirer tous les adhésifs de protection présents sur le nouveau composant.
