Démontage complet sur Xperia L3 - L3 Dual

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Xperia L3 - L3 Dual
Réparation
Note de réparabilité 14/20
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

Un des petits composants est endommagé.

Découvrez l'ensemble des composants du Sony Xperia L3 / L3 Dual en regardant ce démontage complet en photos réalisé par nos techniciens Brico-Phone pour vous accompagner tout au long de votre réparation.

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Avant de débuter la réparation, nous vous conseillons de vérifier la compatibilité de vos nouveaux composants avec votre smartphone.
Pour cela, la première possibilité est de regarder dans les paramètres du smartphone.

La seconde étant d'éteindre le Sony Xperia L3 et d'extraire le tiroir Sim de son emplacement afin de pouvoir sortir à l'aide de la pincette métallique, l'étiquette sur laquelle est inscrit le numéro de modèle : I4312.
Outils
Pince Brucelles
Etape 1

Etape 1 Retirer la vitre arrière

Positionnez la ventouse sur le bas du téléphone. Ensuite, tirez fortement sur sa boucle afin de pouvoir glisser le médiator en métal troué entre la vitre arrière et le châssis.
Une fois le médiator inséré, il ne vous reste plus qu'à déclipser la coque avec le médiator et le levier en nylon avant de l'ouvrir entièrement.
Outils
Levier Nylon
Médiator
Ventouse
Etape 2

Etape 2 Déconnecter la batterie

Pour travailler en toute sécurité, nous vous conseillons de déconnecter la batterie mais pour cela, il vous faut dans un premier temps accéder à sa nappe.
De ce fait, dévissez les 9 vis cruciformes avec le tournevis adéquat de la plaquette NFC et retirez-la avec la spatule en nylon.
Ensuite, toujours avec le même outil, il ne vous reste plus qu'à débrancher la connectique.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 3

Etape 3 Sortir le haut-parleur externe

Munissez-vous du tournevis cruciforme fourni dans votre kit d'outils Brico-Phone afin de retirer les 7 vis du haut-parleur externe.
Ensuite, il ne vous reste plus qu'à glisser la spatule orange entre le composant et le châssis afin de le soulever et de pouvoir l'extraire du smartphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 4

Etape 4 Décoller la batterie

A l'aide du spudger, décollez les deux adhésifs noirs placés sur la batterie. Ensuite, munissez-vous de la pincette noire pour enrouler l'adhésif autour de cette dernière pour faciliter le retrait de ce dernier.
Réitérez la manipulation pour la deuxième languette.
Outils
Levier Nylon
Pince Brucelles
Etape 5

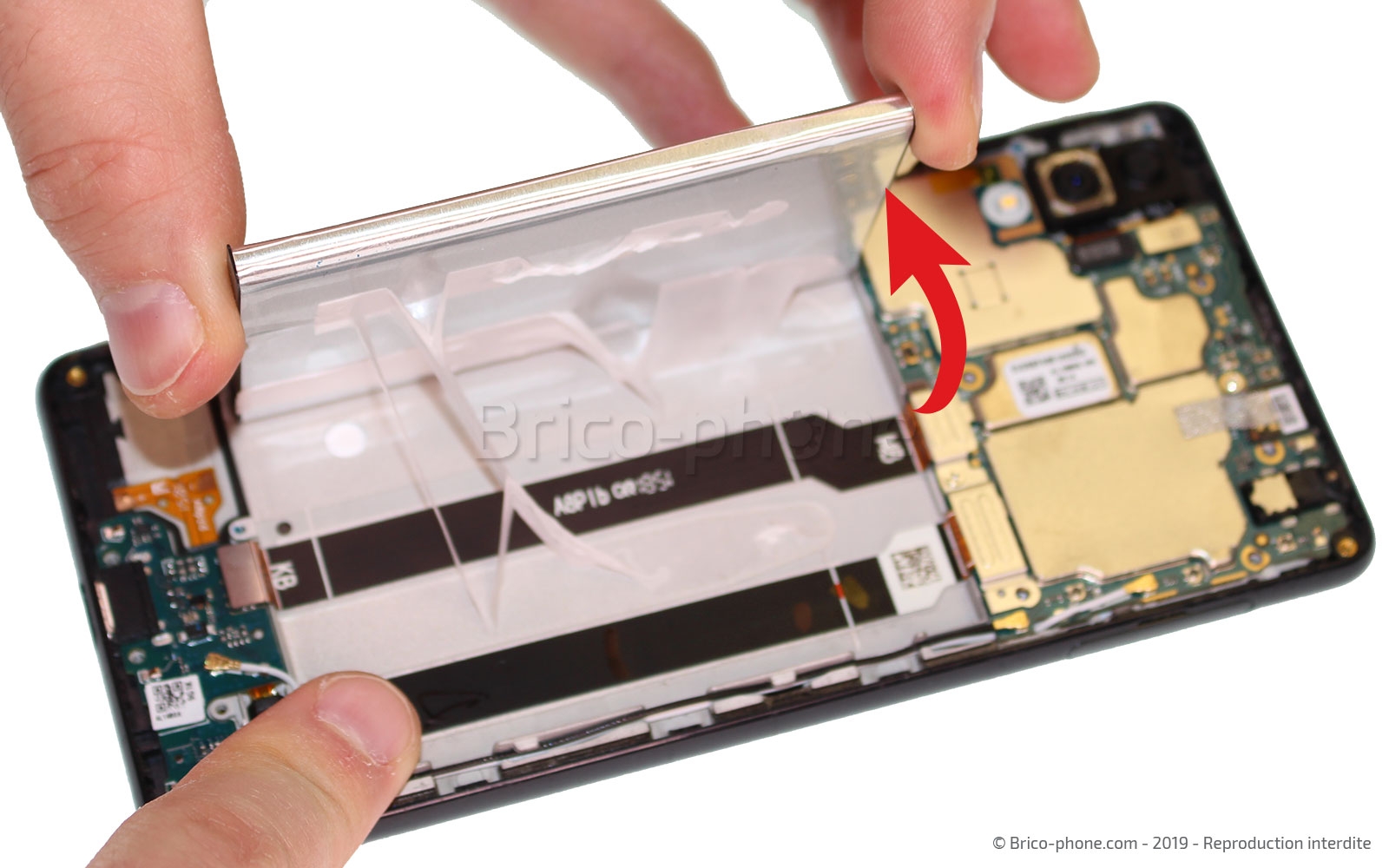

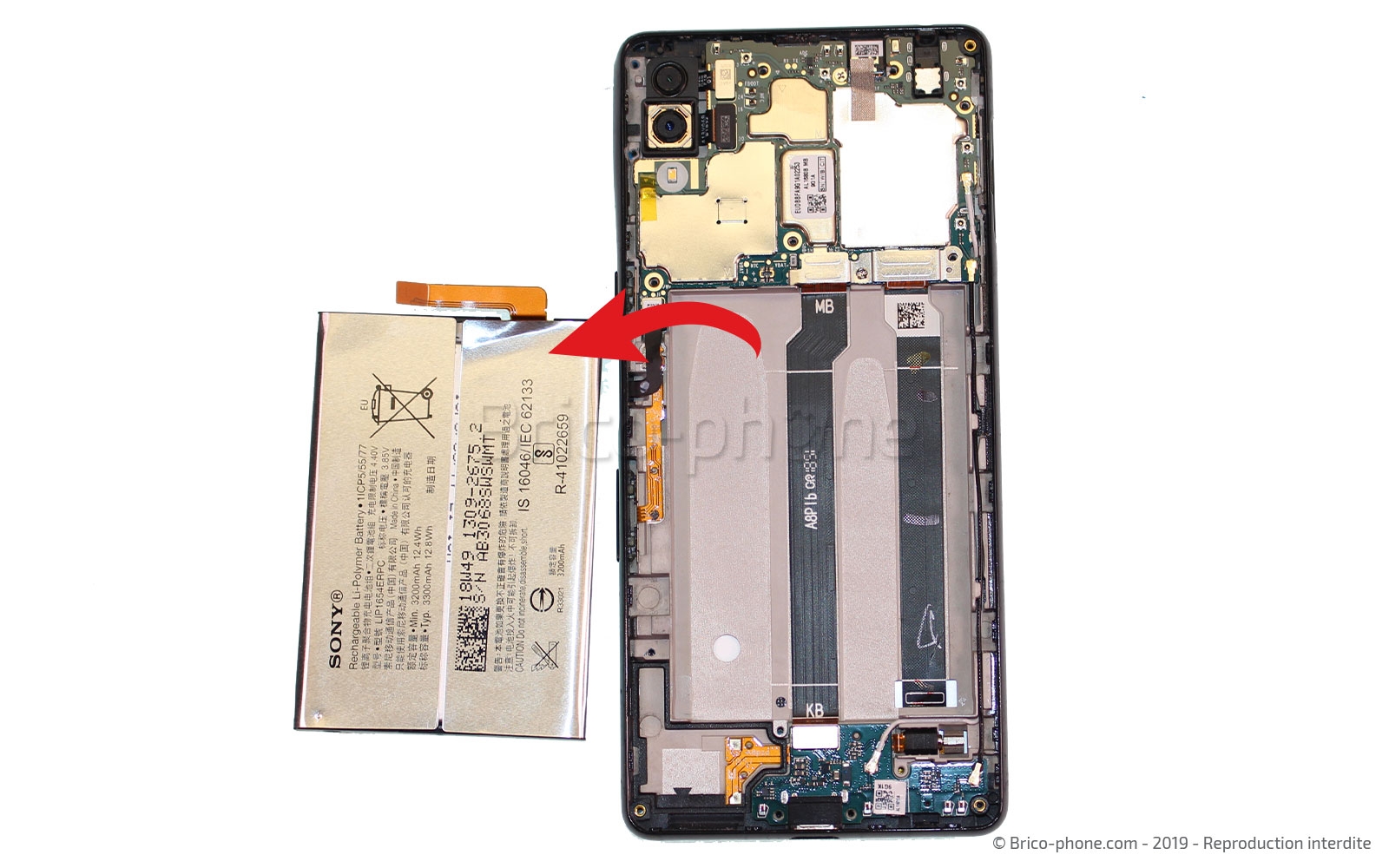

Etape 5 Enlever la batterie

Pour terminer le décollage et si les adhésifs ont cassé, nous vous conseillons de passer la carte en PVC sous la batterie et de faire levier pour décoller le composant.
Outils
Carte PVC
Etape 6

Etape 6 Débrancher les nappes du dock

A l'aide du levier en nylon, déconnectez la nappe de la rallonge de l'écran. Puis, saisissez la pince métallique pour déclipser les deux câbles coaxiaux du connecteur de charge.
Outils
Levier Nylon
Pince Brucelles
Etape 7

Etape 7 Libérer le connecteur de charge

Reprenez le même ustensile que pour l'étape de la vitre arrière afin de chauffer légèrement le centre du connecteur de charge pour le décoller du châssis.
Ensuite, il vous suffit de l'attraper avec la pince métallique.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 8

Etape 8 Récupérer le joint de la prise USB Type-C

A l'aide de la pincette, récupérer le joint noir placé autour de la prise de charge.
Outils
Pince Brucelles
Etape 9

Etape 9 Sortir les caméras arrières

A l'aide du spudger, déconnectez les deux nappes des caméras arrières afin de pouvoir les extraire du téléphone.
Outils
Levier Nylon
Etape 10

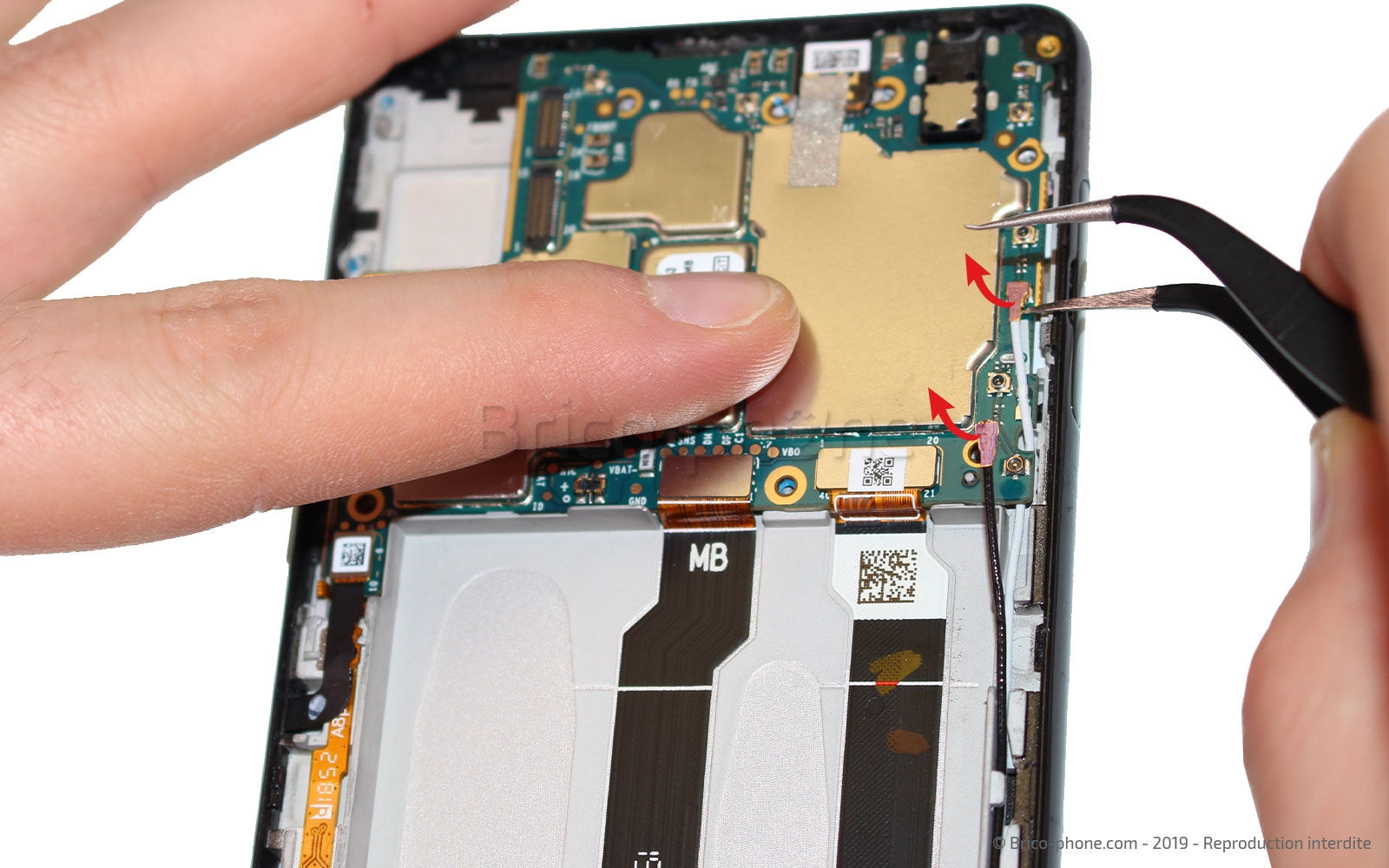

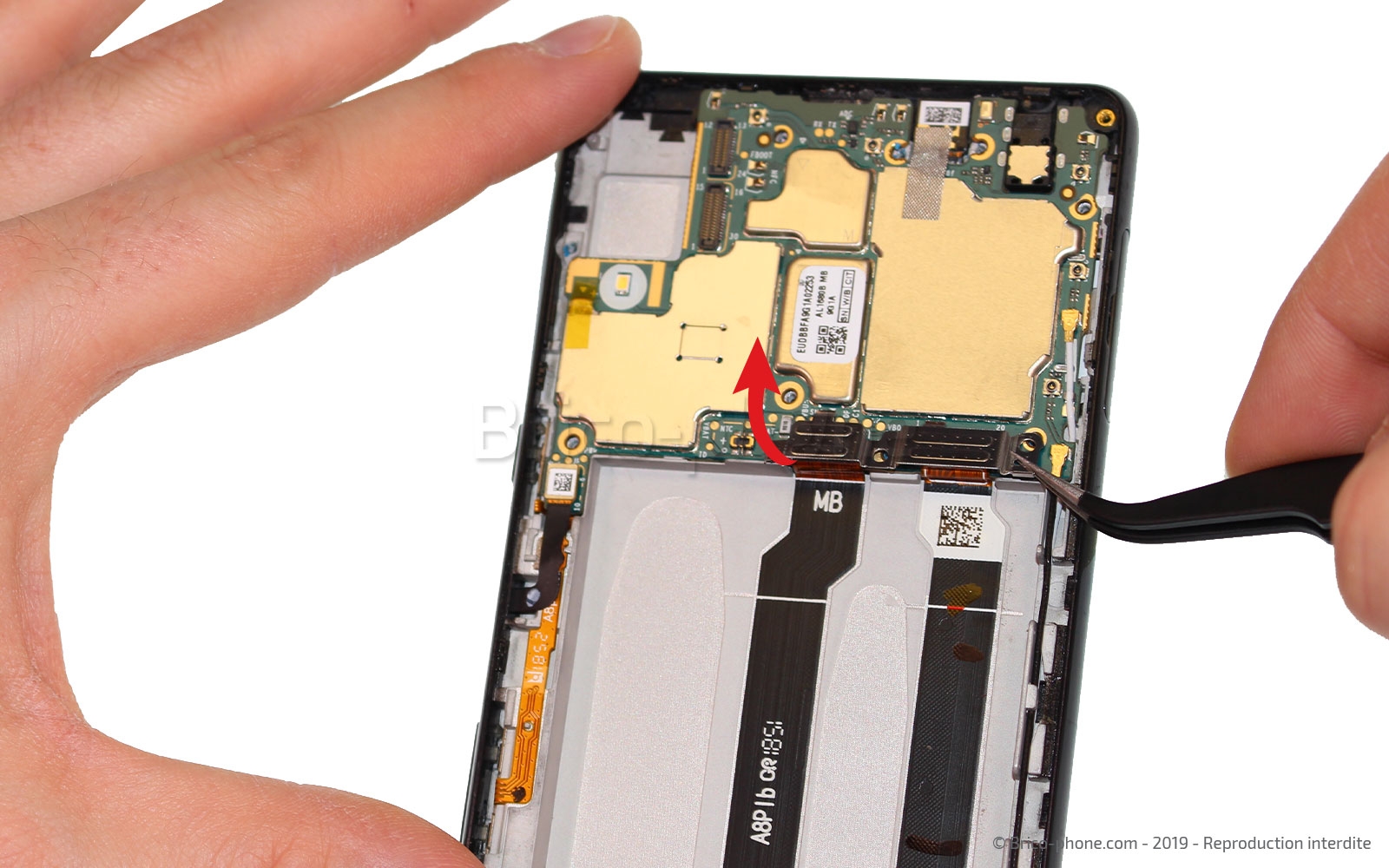

Etape 10 Retirer la plaquette et les câbles coaxiaux

Dévissez les deux vis cruciformes restantes sur la carte mère avant de retirer la plaquette métallique protégeant les nappes de l'écran et d'interconnexion.
Toujours avec la pince, déclipsez les deux câbles coaxiaux de la carte mère.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 11

Etape 11 Déconnecter les nappes restantes

Débranchez la nappe du lecteur d'empreintes, celle de l'écran et la connectique de la rallonge d'interconnexion avec le levier en nylon.
Outils
Levier Nylon
Etape 12

Etape 12 Extraire la carte mère

Toujours avec le même outil, soulevez la carte mère en faisant attention au câble coaxial blanc qui se trouve accroché sous la carte mère.
Outils
Levier Nylon
Etape 13

Etape 13 Récupérer la caméra avant

Retirez l'adhésif se trouvant au dos de la caméra avant avec la pincette. Puis à l'aide du spudger, soulevez le clapet pour libérer la nappe de la caméra.
Il ne vous reste plus qu'à sortir la caméra de son emplacement sur la carte mère.
Outils
Levier Nylon
Pince Brucelles
Pièces
Caméra avant pour Sony Xperia L3 7.90€
Etape 14

Etape 14 Décoller les derniers petits composants

Décollez la rallonge d'interconnexion et retirez les câbles coaxiaux du châssis.
Ensuite, chauffez le capteur de luminosité afin de pouvoir l'extraire du smartphone.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 15

Etape 15 Sortir le vibreur

A l'aide de la pincette métallique, soulevez le vibreur.
Chauffez la nappe avec le décapeur thermique ou un sèche-cheveux et décollez la nappe avec un cutter car cette dernière est très fine.
Sous la nappe vous trouverez une fine plaquette en métal qui ne faut pas laisser sur le châssis.
Outils
Pince Brucelles
Pièces
Cutter en inox 6.90€
Décapeur thermique petit modèle 14.90€
Etape 16

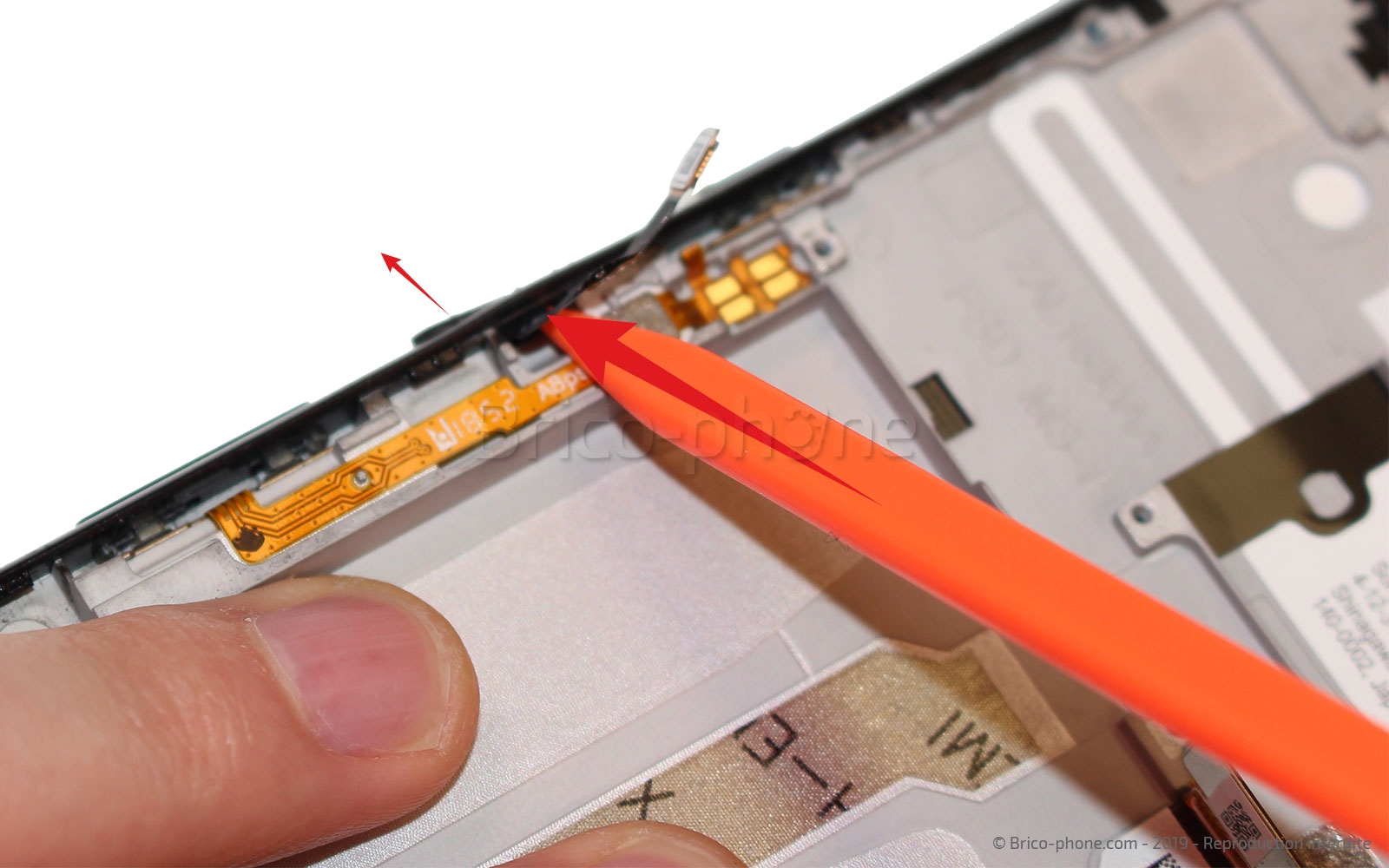

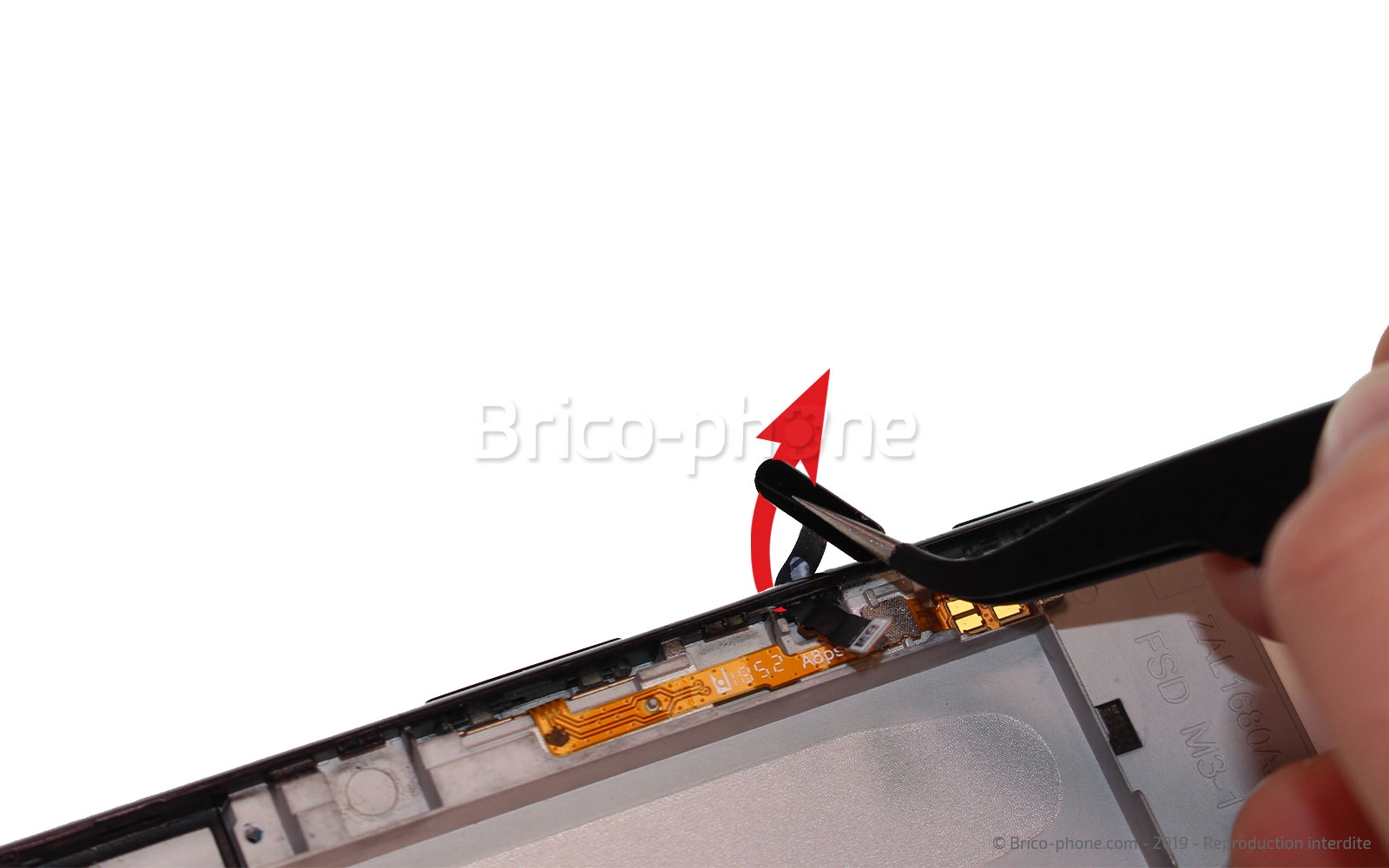

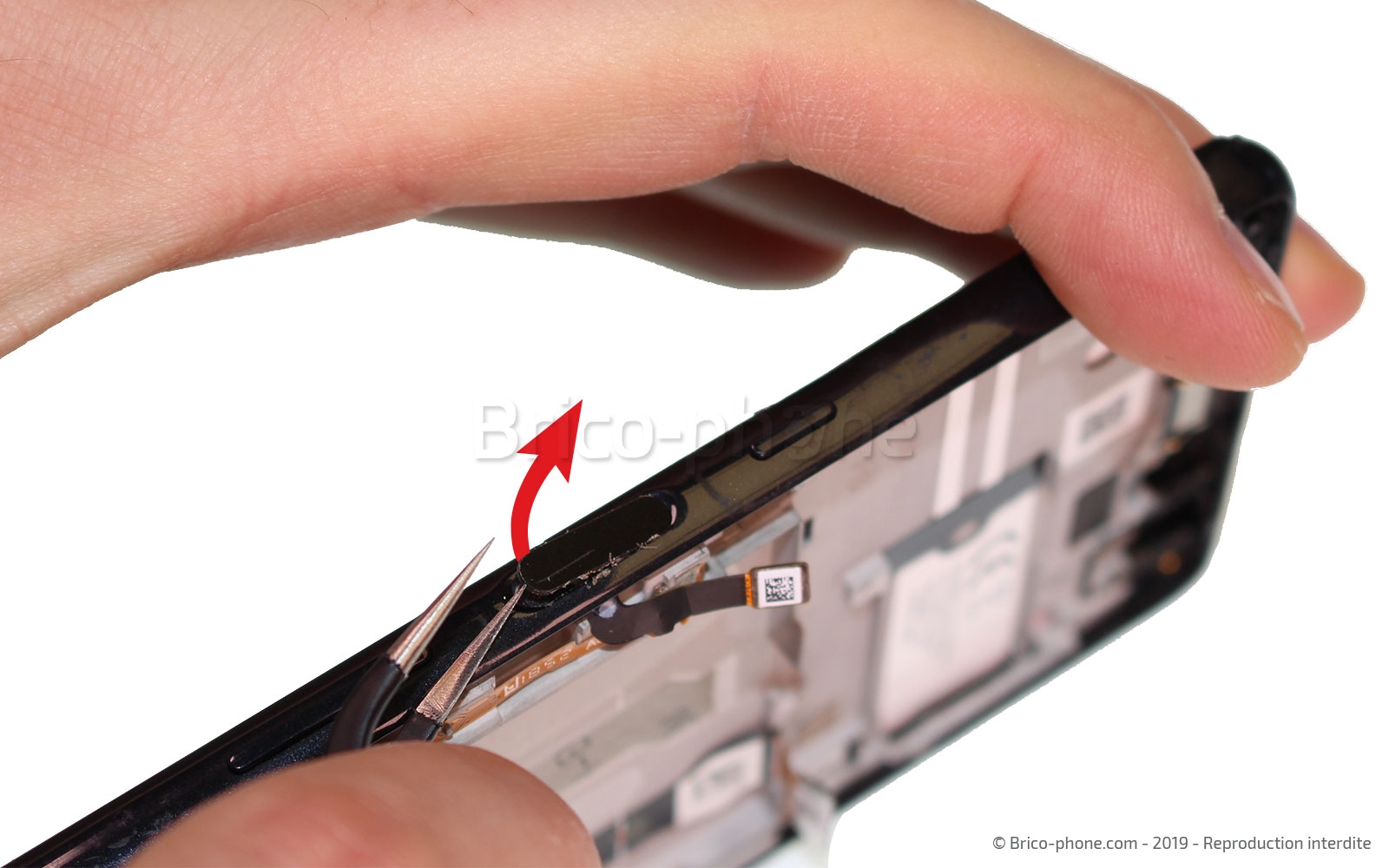

Etape 16 Enlever le bouton du lecteur d'empreintes

Chauffez le bouton à l'aide du décapeur thermique afin de le décoller du châssis.
Ensuite, munissez-vous du levier en nylon pour pousser le bouton de l'intérieur vers l'extérieur jusqu'au moment où vous pourrez l'attraper à la pince en métal pour l'extraire du châssis.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 17

Etape 17 Retirer l'écouteur de l'oreille et l'étiquette du modèle

Dans un premier temps, récupérez l'étiquette contenant le numéro de modèle de votre Sony Xperia L3.
En second lieu, décollez l'écouteur de l'oreille avec la pince fournie dans le kit d'outils.
Outils
Pince Brucelles

Vue éclatée

Voici la photo regroupant les composants de votre Sony Xperia L3 ou L3 Dual.
