Démontage complet sur Galaxy S10e

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy S10e
Réparation
Note de réparabilité 11/20
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

Un des composants de votre appareil est endommagé.

Connaître l'ensemble des composants du Samsung S10e.

Envie de découvrir les pièces qui composent votre Samsung Galaxy S10e ou besoin de remplacer un des composants de l'appareil?
Suivez ce tutoriel photos pour avancer étape par étape dans votre réparation.

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Dans un premier temps, il est impératif de vous assurer que les pièces commandées soient compatible avec votre smartphone.
Pour cela, il vous suffit de vérifier que le numéro de modèle de votre Samsung Galaxy S10e inscrit à son dos soit : SM-G970F.

Ensuite, appuyez sur le bouton Power se trouvant à droite de votre appareil, afin de voir s'afficher le menu "éteindre" sur l'écran et pouvoir mettre hors tension votre Samsung S10e.
Etape 1

Etape 1 Extraire le tiroir Sim

Un fois éteint, munissez-vous de l'outils d'ouverture pour retirer le tiroir Nano Sim de votre smartphone.
Outils
SIM
Pièces
Rack tiroir pour cartes SIM et SD pour Samsung Galaxy S10e Noir Prisme 12.90€
Etape 2

Etape 2 Chauffer la vitre arrière

Pour décoller la vitre arrière et accéder à l'intérieur du téléphone, il faut tout d'abord chauffer les contours de la coque arrière.
Ensuite si cette dernière est brisée, nous vous conseillons de mettre un adhésif pour éviter toute projection de verre lors des prochaines étapes.
Pièces
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Créer un interstice

Positionnez la ventouse au bas de votre Samsung S10e et tirez fortement sur l'anneau pour pouvoir insérer le médiator en métal troué entre la coque arrière t le châssis.
Dans un second temps, placez les deux médiators en plastique de part et d'autre de celui en métal avant de le retirer.
Outils
Médiator
Ventouse
Etape 4

Etape 4 Libérer la vitre arrière

A l'aide des médiators en plastique, décollez le tour de la vitre arrière. Si nécéssaire, n'hésitez pas à rechauffer la pièce pour bien ramollir le sticker.
Insérez ensuite la carte en PVC transparente pour terminer le décollage et retirer la vitre arrière du téléphone.
Outils
Carte PVC
Médiator
Etape 5

Etape 5 Retirer la nappe NFC

Insérez le levier en nylon sous l'antenne NFC pour la décoller légèrement de la batterie.
Puis munissez vous du tournevis cruciforme afin de dévisser les 8 vis retenant la plaquette noire à la carte mère.

Ensuite, il ne vous reste plus qu'à reprendre la spatule orange de votre kit et de la glisser sous la nappe NFC coté plaquette pour faire levier et déclipser cette dernière.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Nappe NFC pour Samsung Galaxy S10e 29.90€
Etape 6

Etape 6 Déconnecter la batterie

Toujours avec le même outils, déconnectez la nappe de la batterie de votre Samsung Galaxy S10e.
Outils
Levier Nylon
Etape 7

Etape 7 Dissoudre les stickers de la batterie

Pour cette étape assez délicate, nous vous conseillons d'utiliser le liquide iRemover qui s'utilise comme un dissolvant car il permet de ramollir les stickers se trouvant sous la batterie.
De ce fait, placez la carte en PVC transparente entre le composant et le châssis et faites couler le produit dessus afin que ce dernier puisse s'infiltrer sous la batterie.

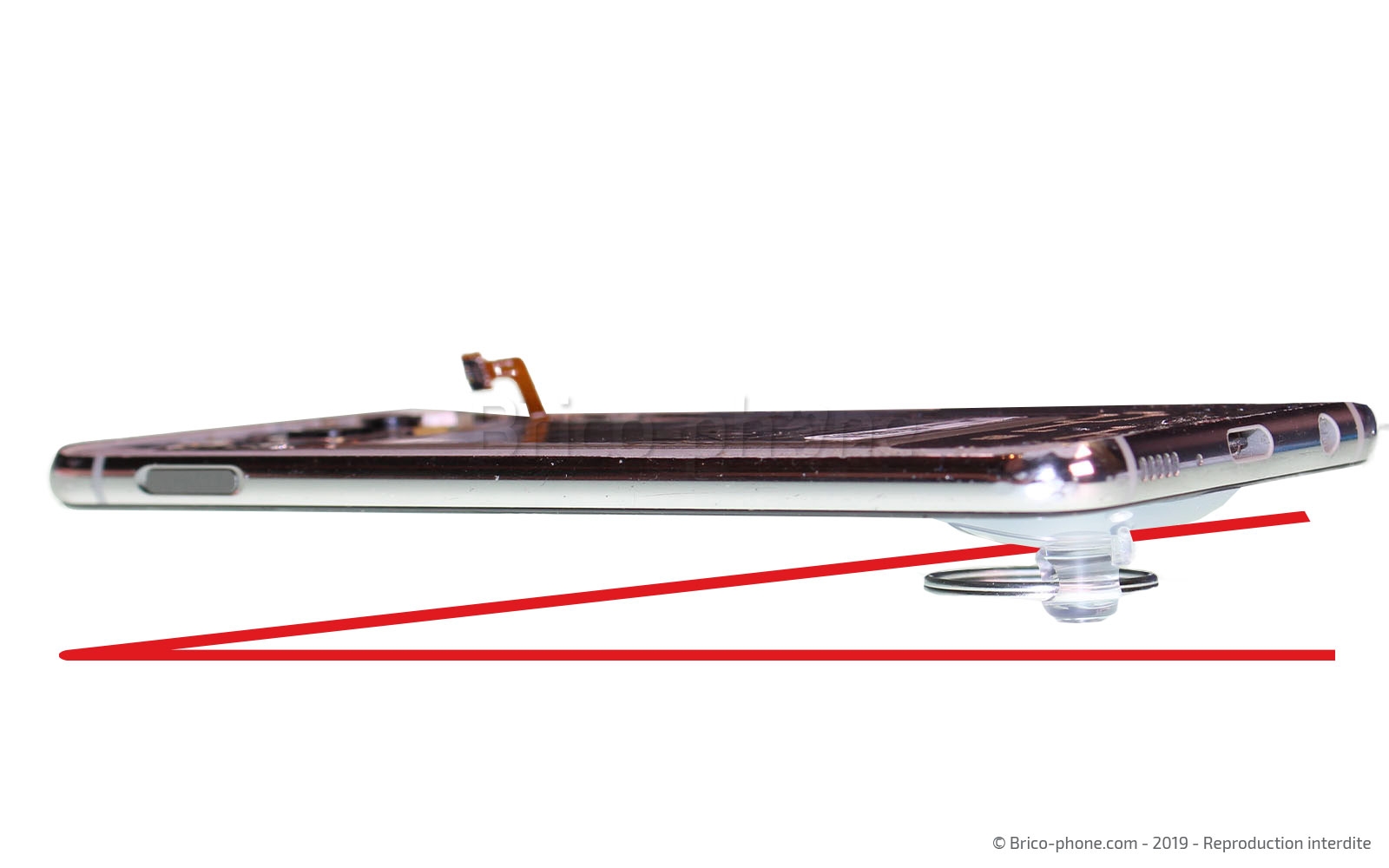

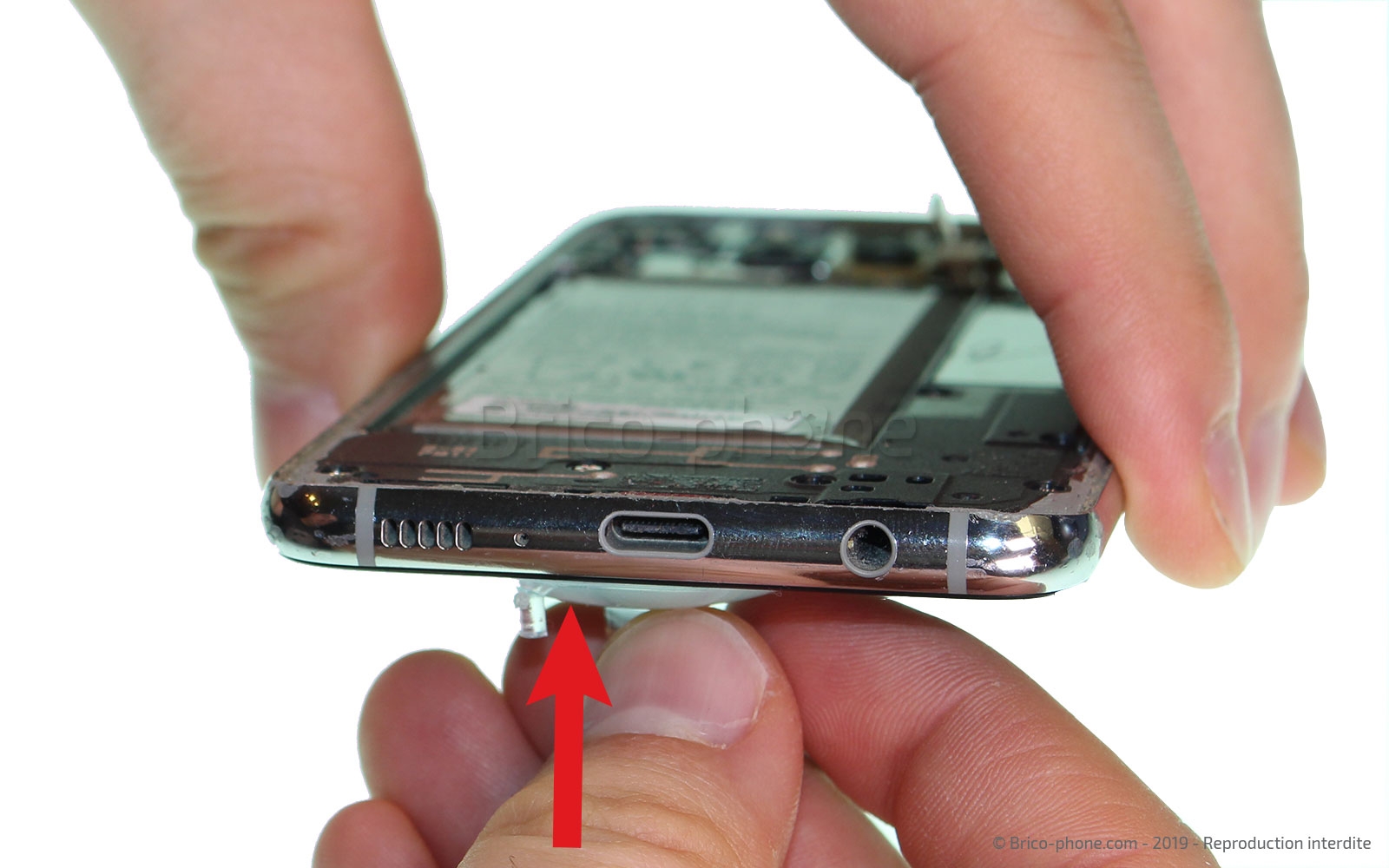

Positionnez la ventouse sur l'écran du téléphone et placez sur une surface plate afin qu'il soit légèrement incliné et laissez poser le produit environ 30 à 40 minutes.
Outils
Carte PVC
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 8

Etape 8 Sortir la batterie

Le liquide vient de poser 30 à 40 minutes , il est donc temps de retirer le composant de son support. Pour cela, insérez le médiator en métal sous la batterie pour la soulever et la décoller du châssis.

Si vous n'avez pas le produit iRemover, nous vous conseillons de faire cette manipulation avec beaucoup de précaution et d'utiliser la carte en PVC à la place du médiator afin de ne pas abimer le composant.
Pour votre sécurité, nous vous rappelons qu'il ne faut pas réutilisez pas une batterie trouée ou endommagée.

Vous pouvez désormais sortir la batterie du châssis.
Outils
Carte PVC
Médiator
Pièces
Batterie pour Samsung Galaxy S10e 42.90€
Etape 9

Etape 9 Extraire le haut-parleur externe

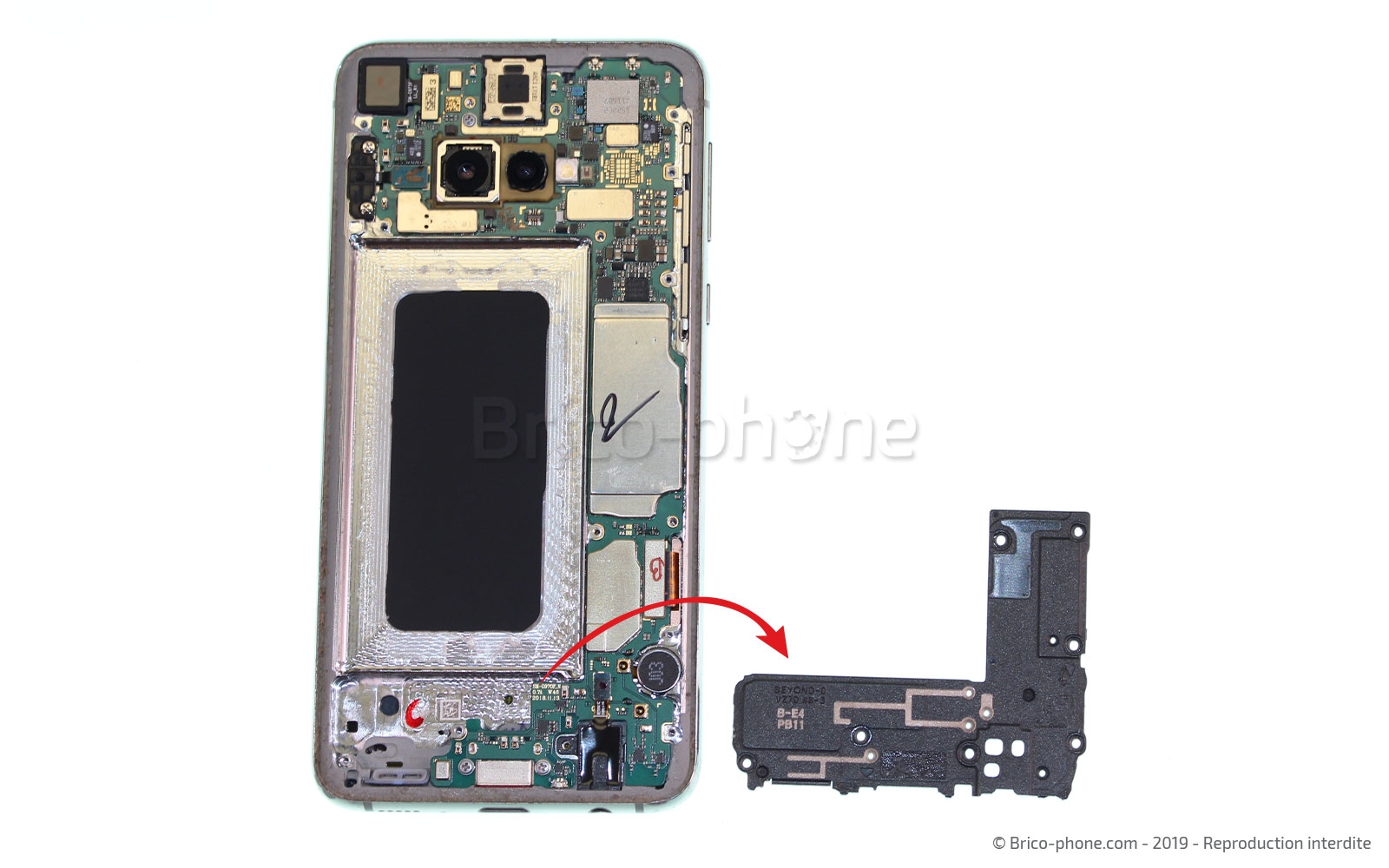

Le haut-parleur externe se trouve au bas de votre appareil. Pour l'extraire du téléphone, il vous faut dévisser les 7 vis cruciformes entourées en vert sur la photo n°1.
Il ne vous reste plus qu'à le retirer avec le levier orange de votre kit d'outils.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 10

Etape 10 Récupérer la caméra avant

Toujours avec le même outil, déconnectez la nappe de la caméra avant et sortez-la de la carte mère.
Outils
Levier Nylon
Pince Brucelles
Pièces
Caméra avant pour Samsung Galaxy S10 et S10e 48.90€
Etape 11

Etape 11 Débrancher les nappes de la carte mère

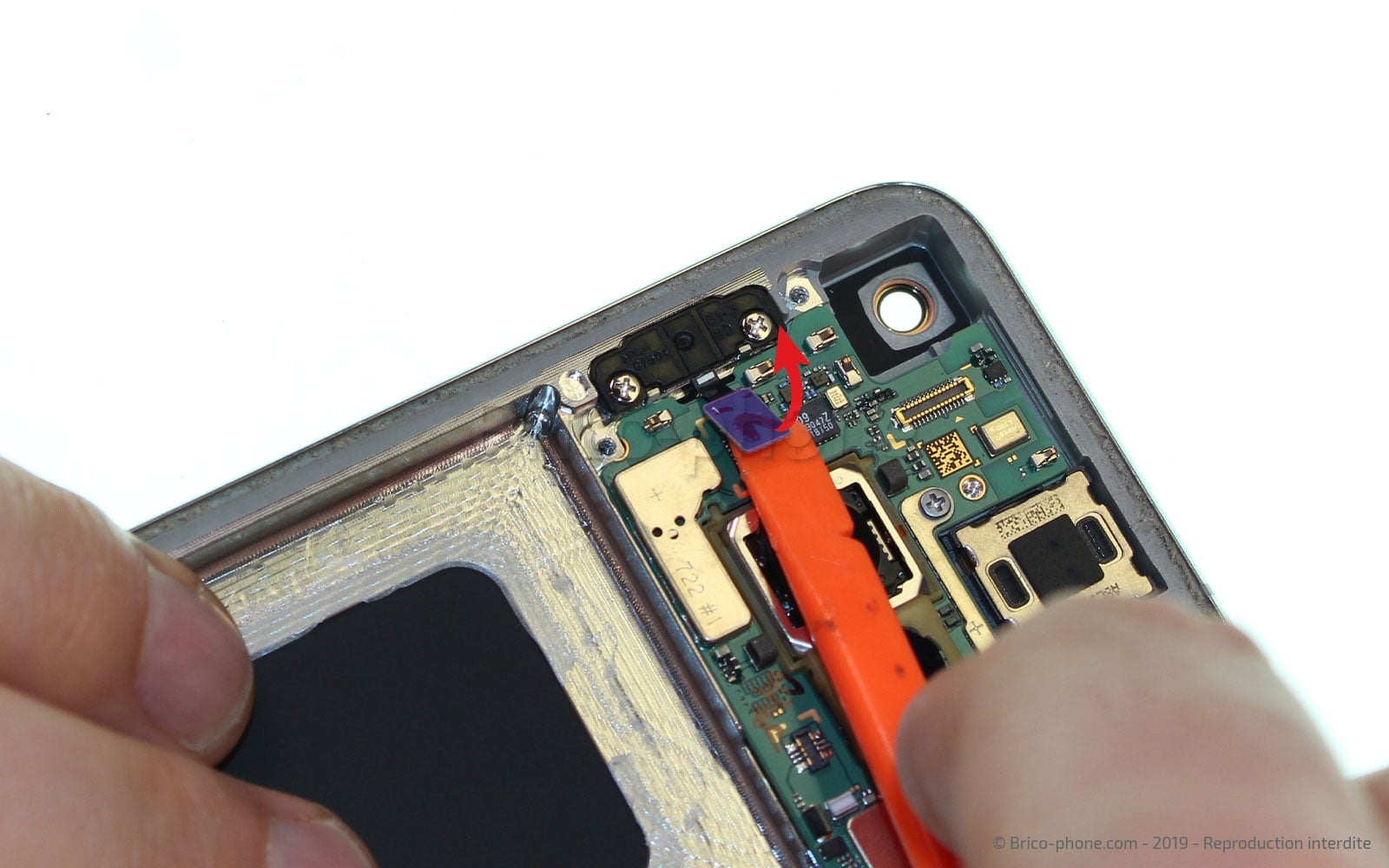

Pour passer à l'étape suivante, il vous faut débrancher la nappe de la prise jack, celle de l'écran ainsi que celle des boutons.
Ensuite retirez la dernière vis cruciforme à l'aide du tournevis adéquat.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 12

Etape 12 Retirer la carte mère

Avec le levier en nylon, soulevez la carte mère pour la séparer du bloc écran.
Pour sortir la carte mère du samsung S10e, tirez-la légèrement par le haut pour débloquer le connecteur de charge et la prise jack de leur emplacement.
Outils
Levier Nylon
Pièces
Prise jack pour Samsung Galaxy S10e, S10 et S10+ 8.90€
Etape 13

Etape 13 Libérer le haut-parleur internet et le vibreur

A l'aide la pincette en métal, soulevez le haut-parleur de l'oreille pour le décoller du châssis et pourvoir l'extraire du smartphone.
Réitérez la même manipulation pour le vibreur.
Outils
Pince Brucelles
Etape 14

Etape 14 Sortir la double caméra arrière

Sur la carte mère, il reste la double caméra à retirer. Déconnectez la nappe de chacune des caméras.
Ensuite poussez ces dernières vers le bas afin qu'elles se libèrent de leur emplacement sur la carte mère.
Outils
Levier Nylon

Vue éclatée

Le démontage du Samsung Galaxy S10e est maintenant terminé ! Découvrez l'ensemble des composants de ce smartphone sur la photo ci-dessous.
