Changement d'écran (vitre+LCD) sur Mate 20 Pro

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mate 20 Pro
Réparation
Note de réparabilité 10/20
Temps estimé 40 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran de votre Huawei Mate 20 Pro est brisé, rayé...

L'affichage de votre appareil présente des traits.

Votre écran reste noir.

Votre smartphone est tombé et votre écran est endommagé. Vous souhaitez le remplacer ? Brico-Phone vous aide avec ce tutoriel photos, tout au long de votre réparation.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Avant de commencer cette réparation, regardez au dos de votre téléphone, si vous avez la référence "LYA-L29" inscrite, vous avez un Huawei Mate 20 Pro.
Etape 1

Etape 1 Mettre hors tension et retirer le rack SIM

Pour éteindre le téléphone, maintenez le bouton power (rouge), une fois le menu apparu, vous pouvez le relâcher et cliquer sur "éteindre".
Il ne vous reste plus qu'à extraire le tiroir sim à l'aide de l'outil adéquat qui se trouve dans le kit outil.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Dans cette seconde étape, nous allons chauffer la vitre arrière pour ramollir le sticker qui la maintient au châssis.
Nous vous proposons deux méthodes pour y parvenir.
La première consiste à mettre au micro-ondes le coussin chauffant 1 à 2 minutes, puis de l'appliquer environ 30 secondes sur la façade arrière.
Sinon vous pouvez utiliser un sèche-cheveux ou un décapeur thermique, pour chauffer le tour de la vitre arrière, en ne dépassant pas les 80 degrés pour ne pas endommager les composants du téléphone.
Placez la ventouse sur le bas de l'arrière de l'appareil, puis tout en tirant fortement sur son anneau, glissez le médiator en métal entre le châssis et la vitre arrière pour créer un point d'insertion.
Vous pouvez maintenant insérer les médiators en plastique de part-et-d'autre de celui en métal, puis le retirer.
Outils
Médiator
Ventouse
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Retirer la vitre arrière

Maintenant que les médiators en plastique sont en place, faites le tour de votre Mate 20 Pro pour séparer la vitre arrière du téléphone. Puis à l'aide de la carte PVC, soulevez la vitre arrière pour l'enlever de votre smartphone.
Outils
Carte PVC
Médiator
Etape 4

Etape 4 Sortir le cache de protection

Avant de retirer le cache qui protège la carte-mère, chauffez le bas de la nappe induction (photo 1), puis décollez-la doucement pour ne pas la déchirer avec le levier en nylon (photo 2).
Vous pouvez maintenant dévisser les huit vis cruciformes à l'aide du tournevis fourni dans votre kit d'outils. Une fois ces vis retirées, déclipsez le cache avec la spatule en nylon pour le retirer du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Décapeur thermique petit modèle 14.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

Etape 5 Déconnecter la nappe de la plaquette

Faites attention à la nappe qui est encore connectée sur la carte-mère, il est donc nécessaire d'ouvrir le cache vers la gauche.
Déconnectez la nappe à l'aide du levier en nylon, puis enlevez le cache.
Outils
Levier Nylon
Etape 6

Etape 6 Débrancher les nappes

Toujours muni du levier en nylon, déconnectez la nappe de la batterie (photo 1), puis celle du connecteur de charge et de la rallonge (photo 2).
Outils
Levier Nylon
Etape 7

Etape 7 Extraire la batterie

Pour sortir la batterie, il est nécessaire d'écarter la nappe du connecteur de charge pour avoir accès aux languettes de celle-ci.
Maintenez la languette 3, puis décollez la 1 et la 2 avec la spatule en nylon. Décollez la languette 3 et tirez-la fortement pour décoller la batterie de son emplacement.
Outils
Levier Nylon
Etape 8

Etape 8 Retirer le sticker de la batterie et déconnecter l'écran

Pour accéder à la nappe de l'écran, il faut décoller le sticker qui se trouve sous la batterie, en laissant la partie collante sur le châssis du téléphone.
Une fois, celui-ci retiré, déconnectez la nappe de l'écran avec le levier en nylon.
Outils
Levier Nylon
Etape 9

Etape 9 Chauffer l'écran et créer un point d'insertion

Pour chauffer l'écran, nous retrouvons les deux mêmes méthodes que pour la vitre arrière, à savoir le coussin chauffant qu'il faut appliquer 30 à 40 secondes sur l'écran en l'ayant passé préalablement au micro-ondes durant 1 à 2 minutes.
Sinon vous pouvez prendre votre sèche-cheveux ou un décapeur thermique pour chauffer le contour de l'écran, en ne dépassant pas les 80 degrés pour ne pas abîmer les composants du téléphone.
Placez la ventouse sur le bas de l'écran, puis tirez fortement sur l'anneau de celle-ci pour insérer l'outil iFlex ou un médiator en métal afin de créer une ouverture.
Une fois que vous avez la possibilité de glisser un médiator en plastique, faites-le pour commencer à décoller l'écran et pouvoir passer la carte en PVC entre le châssis et l'écran.
Outils
Carte PVC
Médiator
Pièces
Outil d'ouverture iFlex 9.90€
Décapeur thermique petit modèle 14.90€
Etape 10

Etape 10 Décoller l'écran

Passez la carte en PVC sous l'écran pour le décoller du châssis, si vous rencontrez des endroits résistants, n'hésitez pas à rechauffer un peu. Une fois, l'écran décollé, soulevez-le avec la carte pour le retirer du téléphone.
Outils
Carte PVC
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Récupérer la grille de l'écouteur

Récupérez la grille de l'écouteur de l'oreille pour la mettre sur le nouvel écran.
Outils
Pince Brucelles
Etape 12

Etape 12 Nettoyer le châssis et retirer les protections du nouvel écran

Nettoyez bien le châssis de tout résidu de colle, afin de ne pas gêner la pose du nouvel écran.

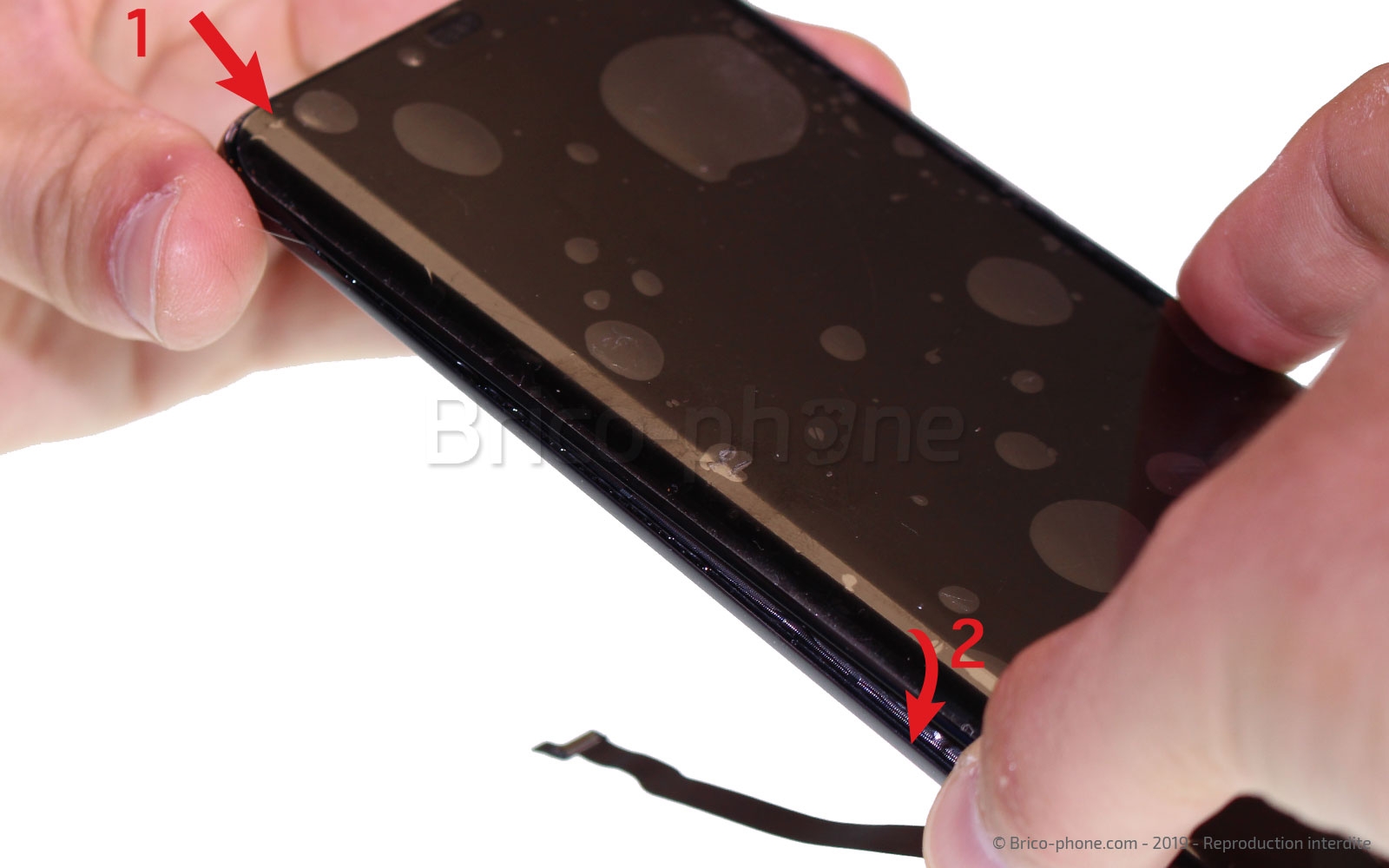

Retirez les stickers du nouvel écran (photo 2 et 3), puis remettez la grille de l'écouteur sur la nouvelle vitre (photo 4).
Outils
Levier Nylon
Pince Brucelles

Conseil pour le remontage

Pour le nouvel écran, déposez un filet de colle sur le tour du châssis, puis positionnez l'écran en n'oubliant pas de passer la nappe dans le trou du châssis.

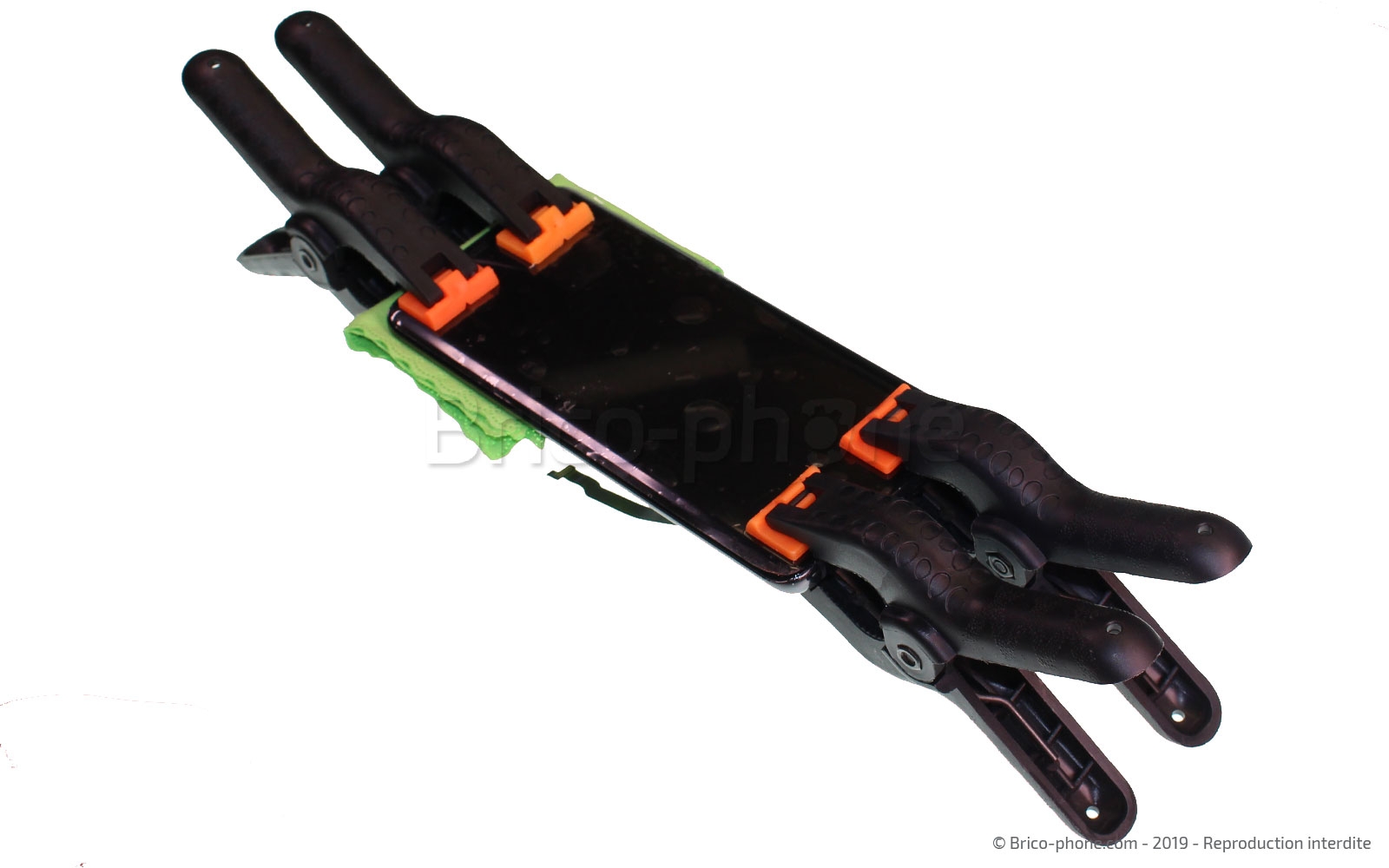

Mettez une lingette micro fibre sur la carte-mère pour ne pas abîmer celle-ci en mettant les pinces pour maintenir l'écran en place le temps que la colle sèche. Environ 30 minutes avant de reprendre le tutoriel en sens inverse et finir le remontage du téléphone.
Outils
Colle
Pièces
Lot de 4 Pinces à ressort 5.90€
Lot de 3 lingettes microfibre 3.12€
