Changement de connecteur de charge sur P30 Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

P30 Lite
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

Le connecteur de charge de votre appareil est endommagé.

votre ordinateur ne reconnait plus votre Huawei P30 Lite.

Vous avez décidé de changer votre connecteur de charge de votre domicile et pour cela, Brico-Phone met en place ce tutoriel photos afin de vous guider dans votre réparation.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Dans un premier temps, il vous faut vérifier la correspondance entre vos pièces détachées et votre Huawei P30 Lite.
Pour ce faire, regardez au dos de votre smartphone et vous devriez voir apparaitre la référence : MAR-LX1A.
Etape 1

Etape 1 Eteindre l'appareil et retirer le rack SIM

Avant de débuter la réparation, nous préconisons d'éteindre votre appareil et de retirer le rack Sim.
Outils
SIM
Pièces
Rack Dual SIM et microSD pour Huawei P30 Lite - Noir 8.90€
Etape 2

Etape 2 Chauffer la coque arrière

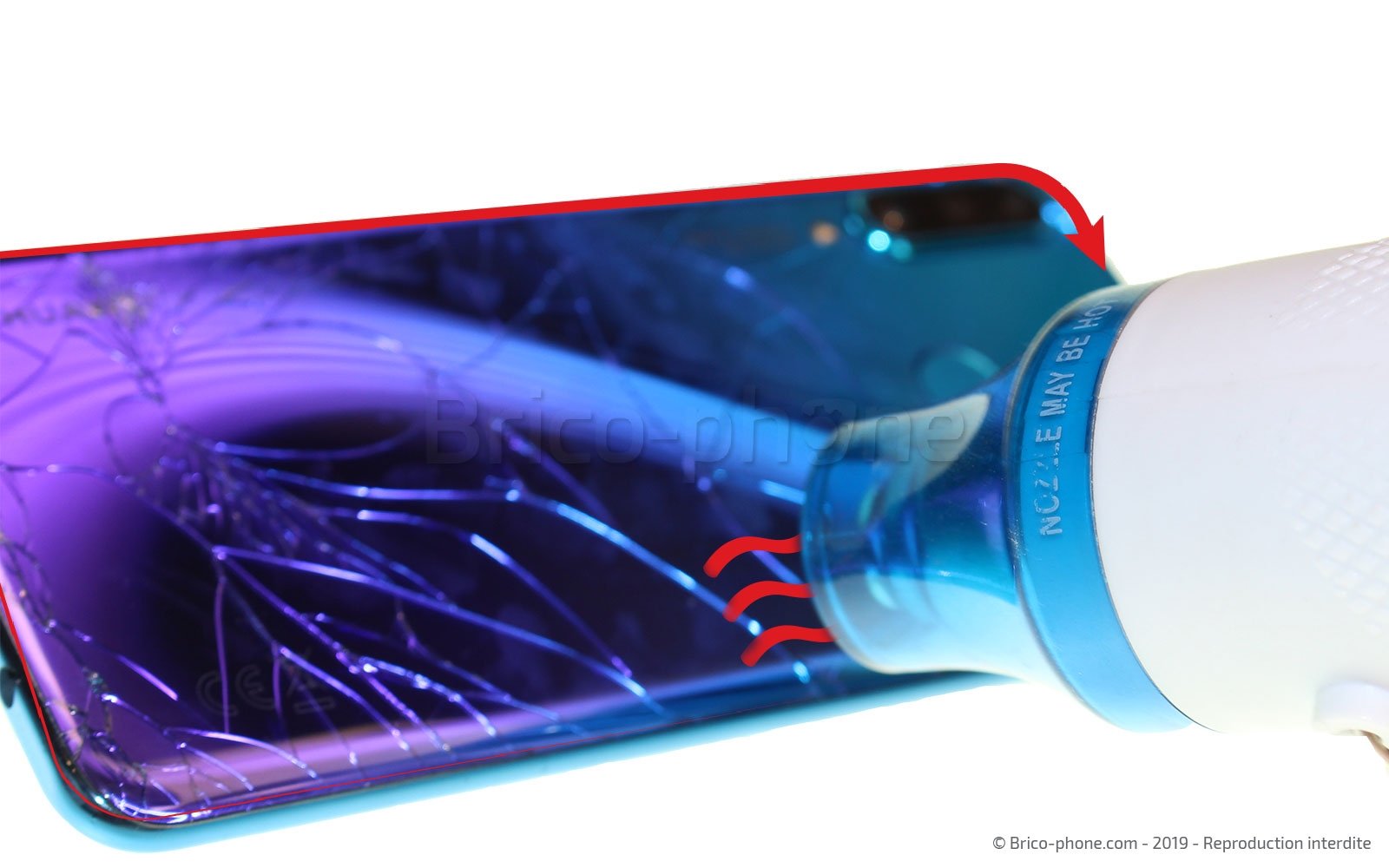

Pour retirer la coque arrière, vous devez la chauffer soit à l'aide du décapeur thermique soit avec le coussin chauffant.
Si vous disposez d'un coussin chauffant, passez-le au micro-ondes environ 2 minutes et venez le déposer sur le téléphone 30 à 40 secondes.
Dans le cas contraire, utilisez un sèche-cheveux ou un décapeur thermique pour décoller la vitre arrière en faisant le tour du smartphone.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

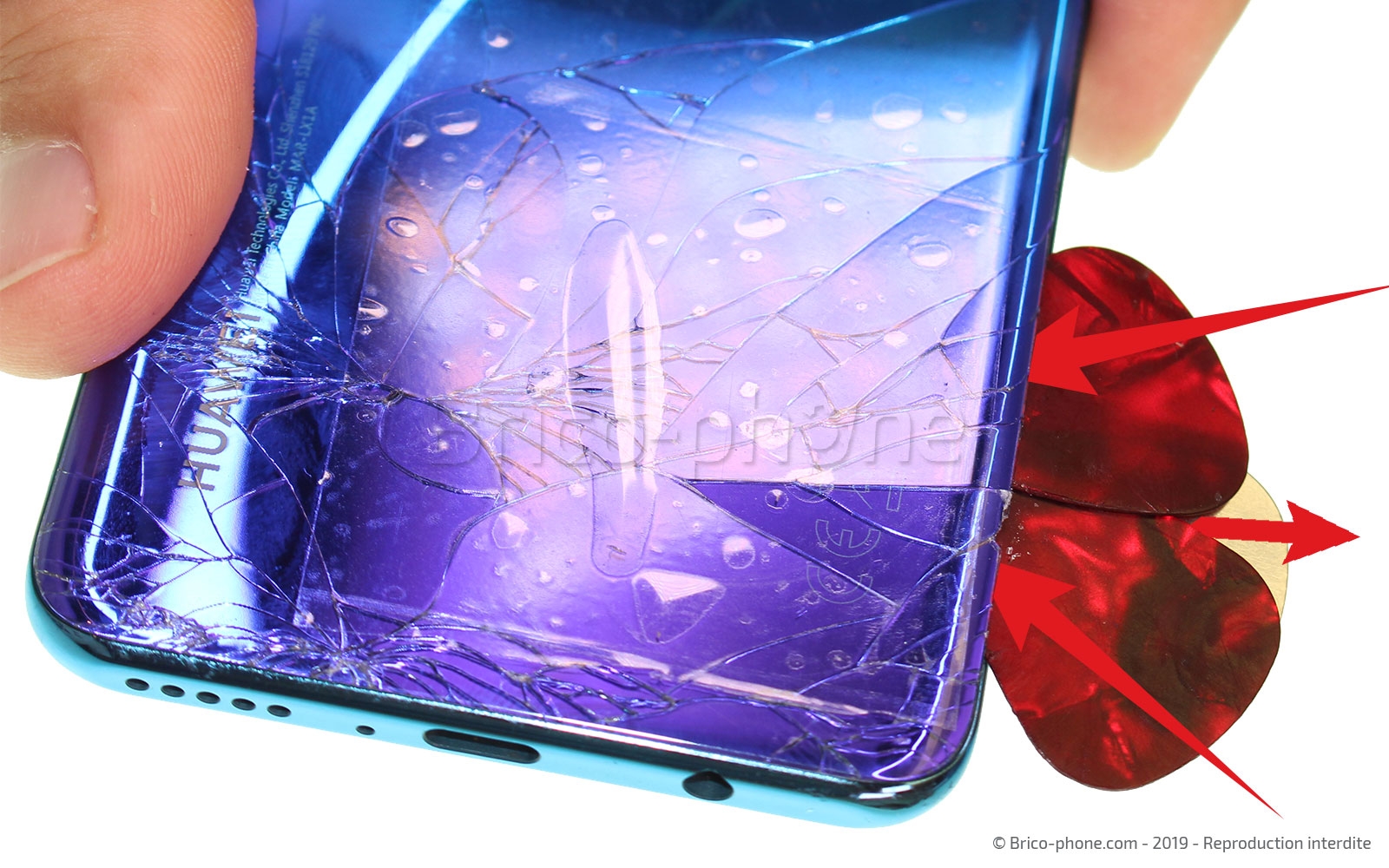

Etape 3 Décoller la coque arrière

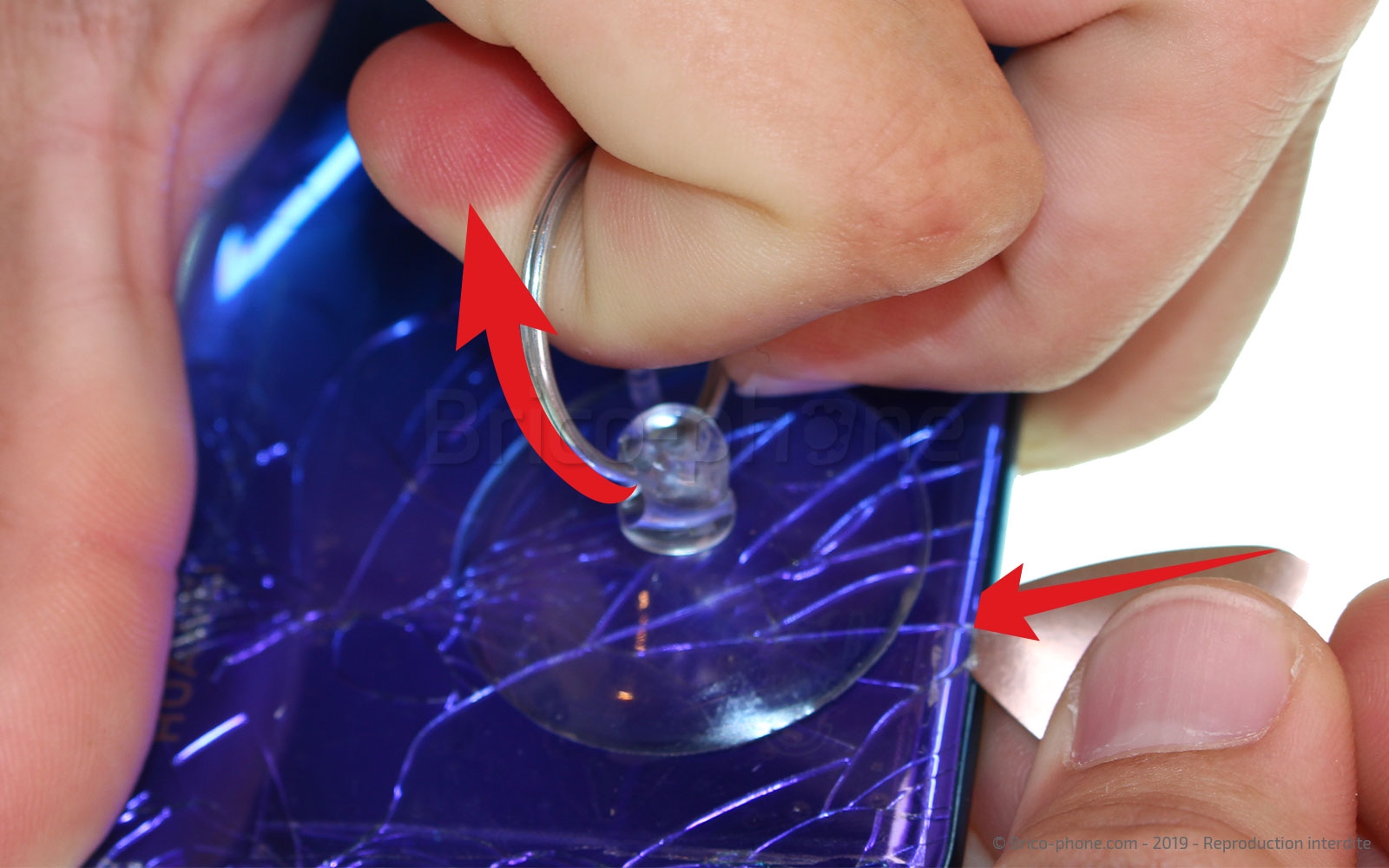

En vous aidant de la ventouse positionnée dans l'angle de la coque, créez un interstice dans lequel il faudra insérer le médiator en métal, disponible dans votre kit d'outils.
Par la suite, faites glisser les médiators en plastique sur celui en métal pour pouvoir retirer ce dernier.
Toujours avec les deux médiators, faites le pourtour du smartphone pour décoller la coque arrière.
Outils
Médiator
Ventouse
Etape 4

Etape 4 Retirer la vitre arrière

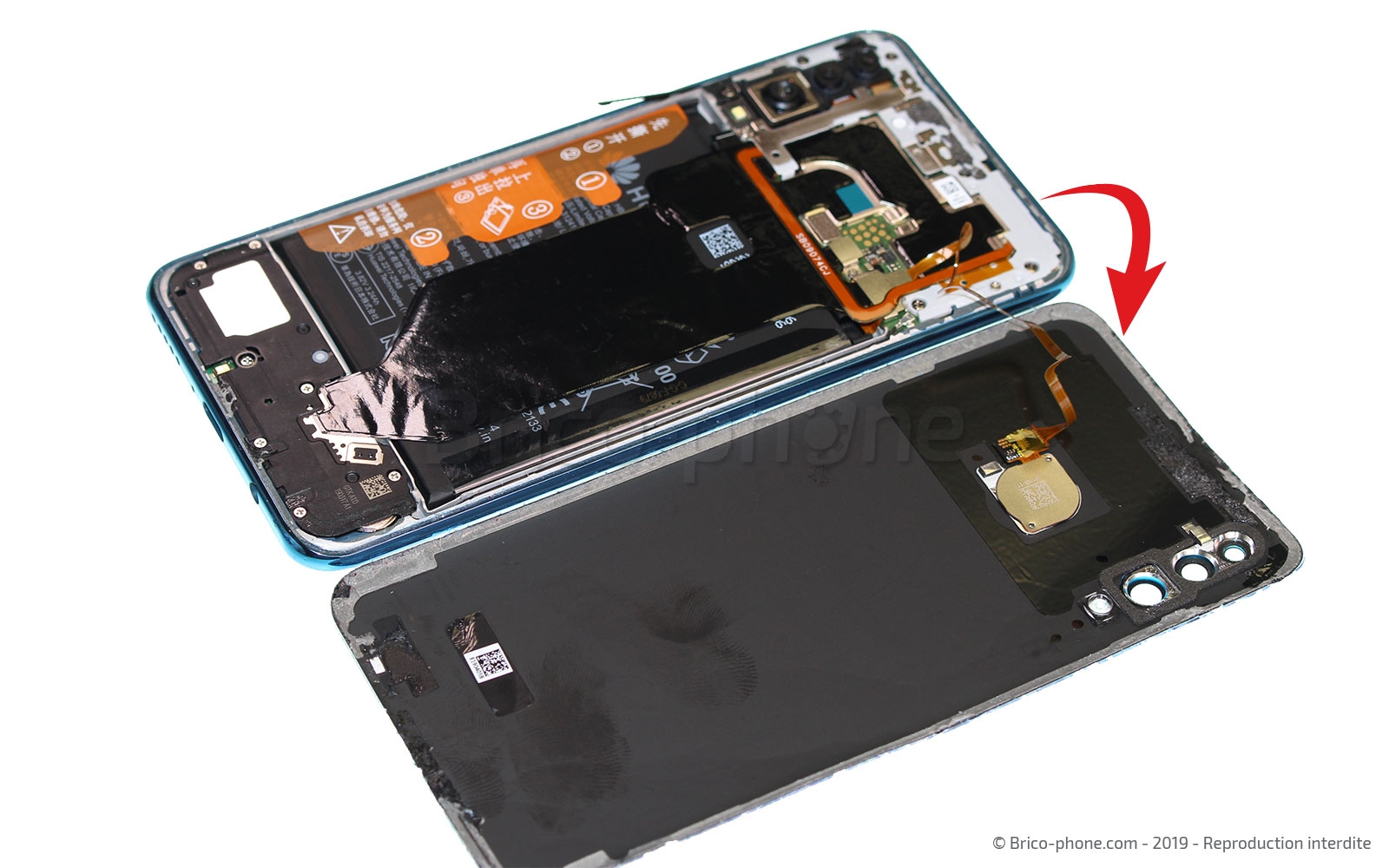

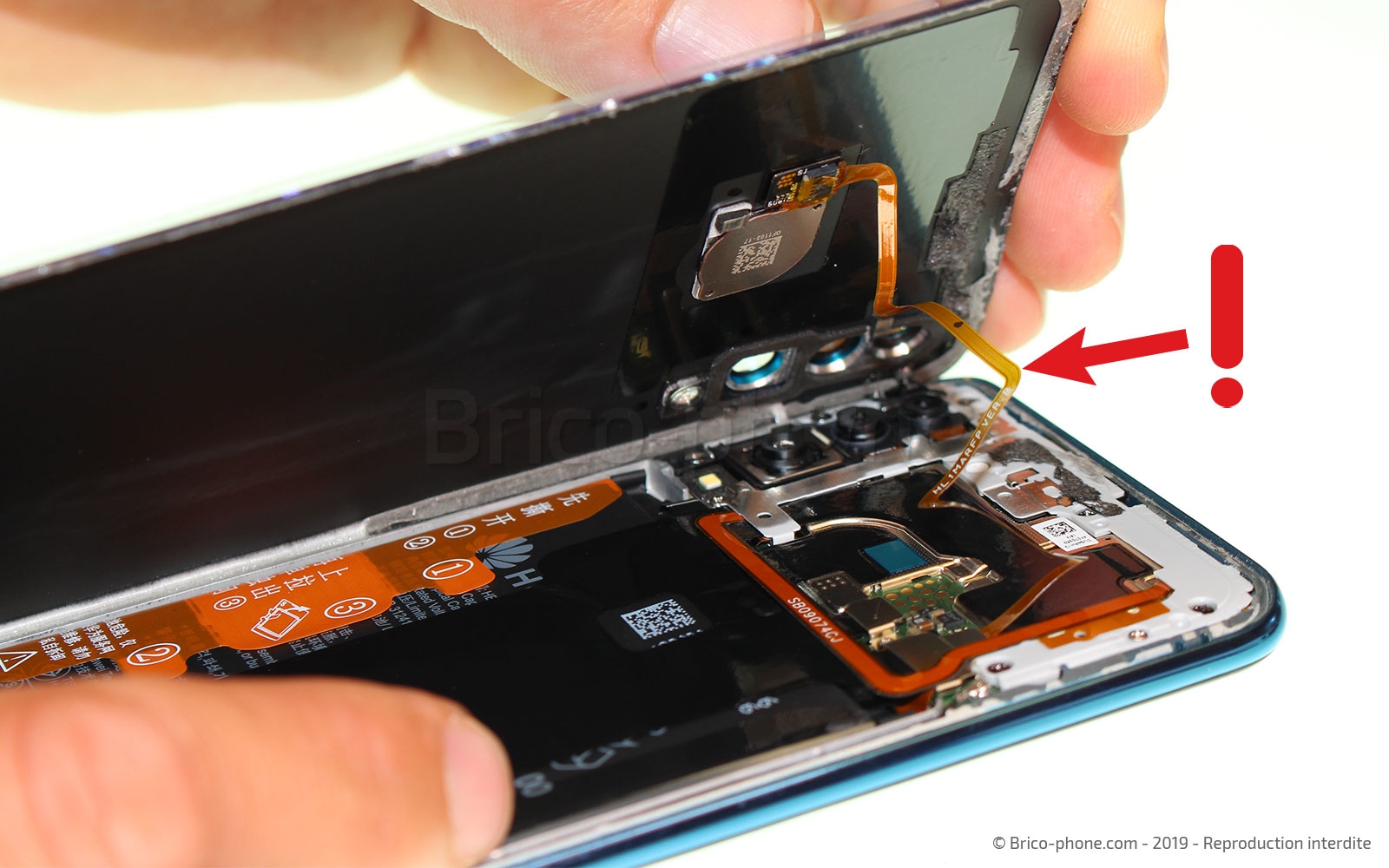

Pour terminer le décollage et ne pas endommager les composants se trouvant à l'intérieur de votre Huawei P30 Lite, utilisez la carte en PVC pour remplacer les deux médiators en plastique.
Outils
Carte PVC
Etape 5

Etape 5 Déclipser le cadre blanc

Dévissez les 10 vis cruciformes avec le tournevis adéquat et décollez l'adhésif noir.
Ensuite, il vous suffit de soulever le cadre blanc et la plaquette de protection métallique.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

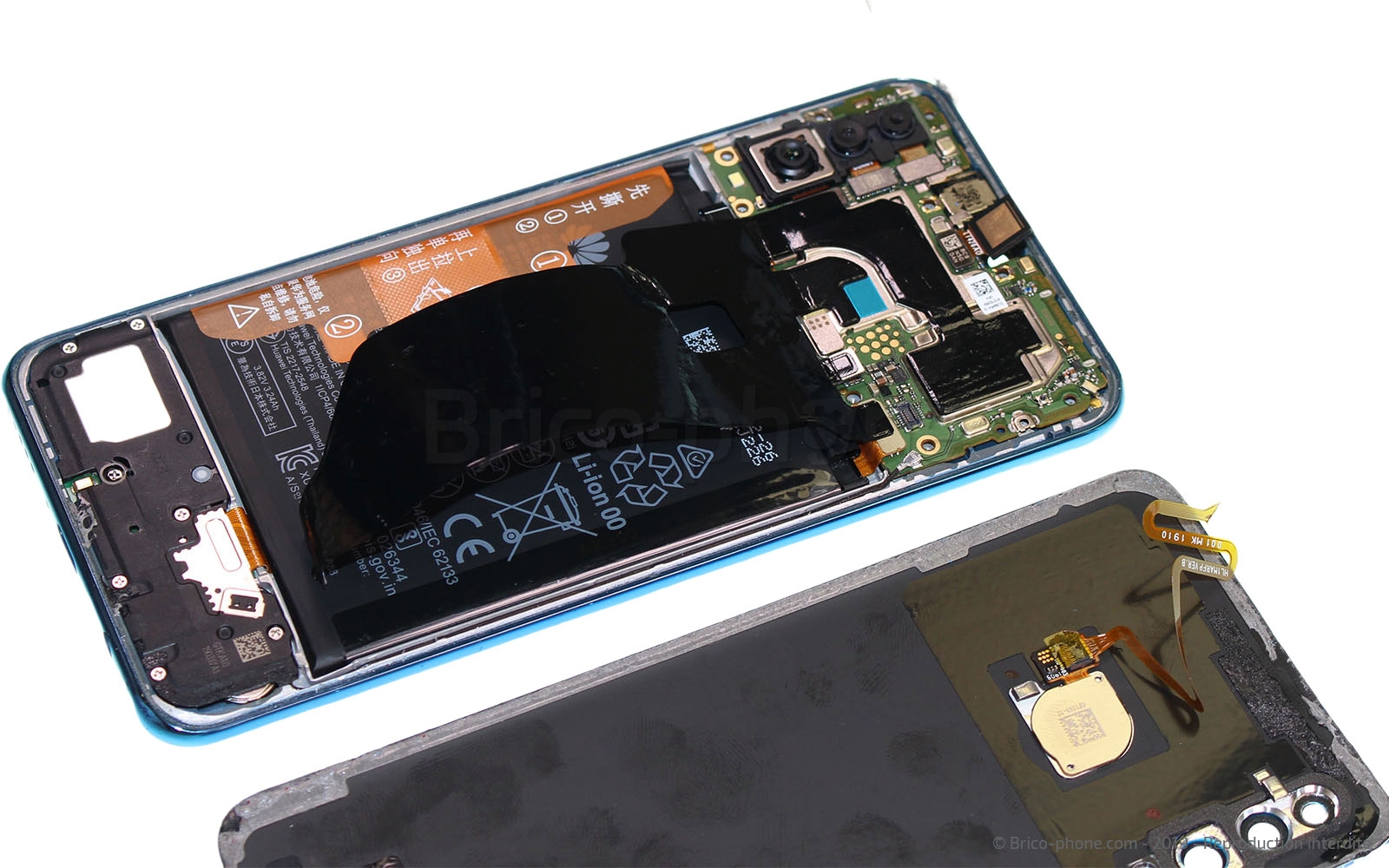

Etape 6 Débrancher la batterie et le lecteur d'empreintes

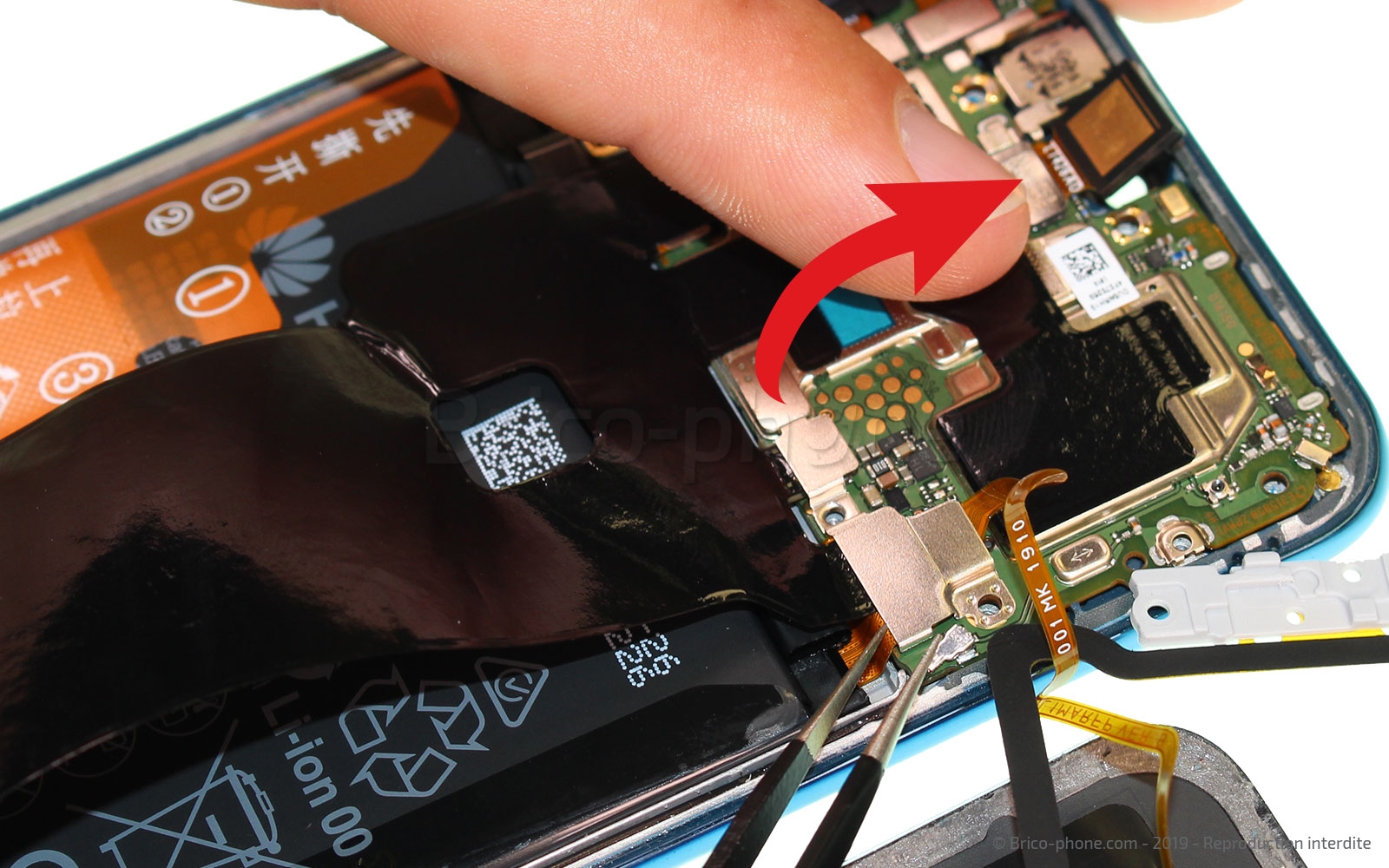

Comme pour toute réparation, il vous faut déconnecter la batterie et le lecteur d'empreintes à l'aide du levier en nylon.
Outils
Levier Nylon
Etape 7

Etape 7 Enlever le bloc haut-parleur externe

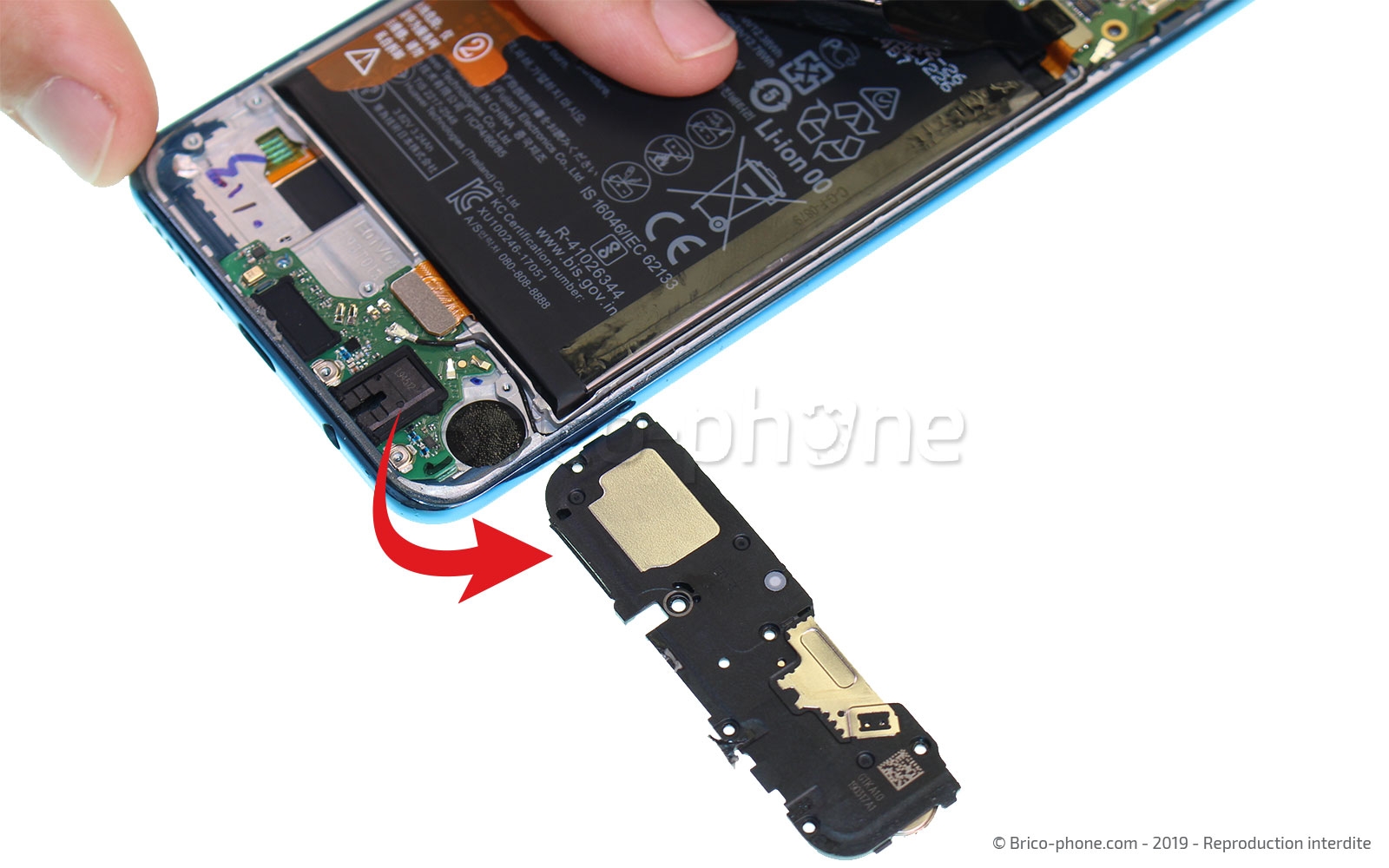

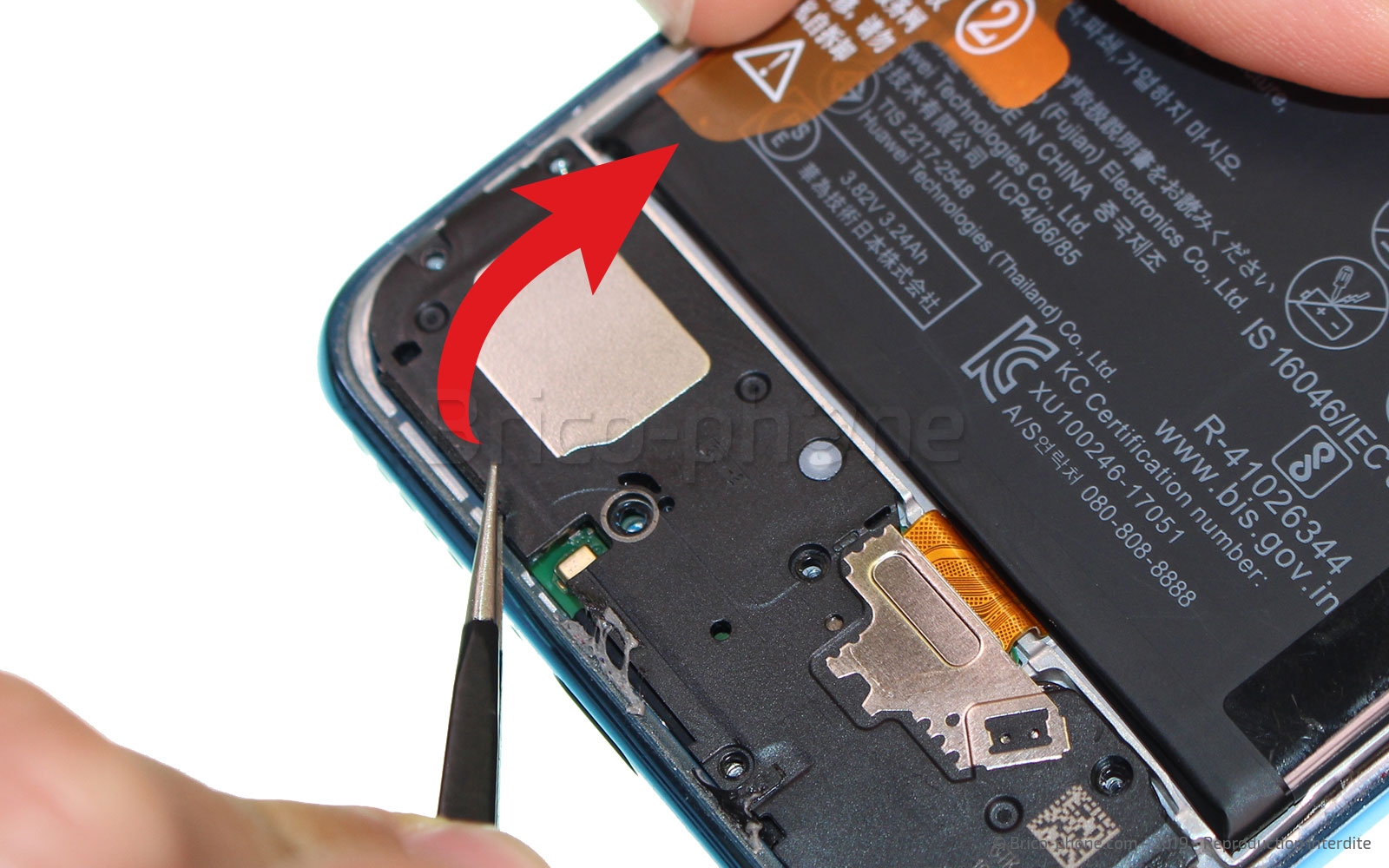

Pour accéder au connecteur de charge de votre Huawei P30 Lite, retirez les 7 vis du bloc haut-parleur externe et sortez-le du châssis.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Extraire le connecteur de charge

A l'aide du levier en nylon, déconnectez la nappe de la rallonge d'interconnexion ainsi que le câble coaxial.
Maintenant, soulevez le dock et retirez-le.
Outils
Levier Nylon

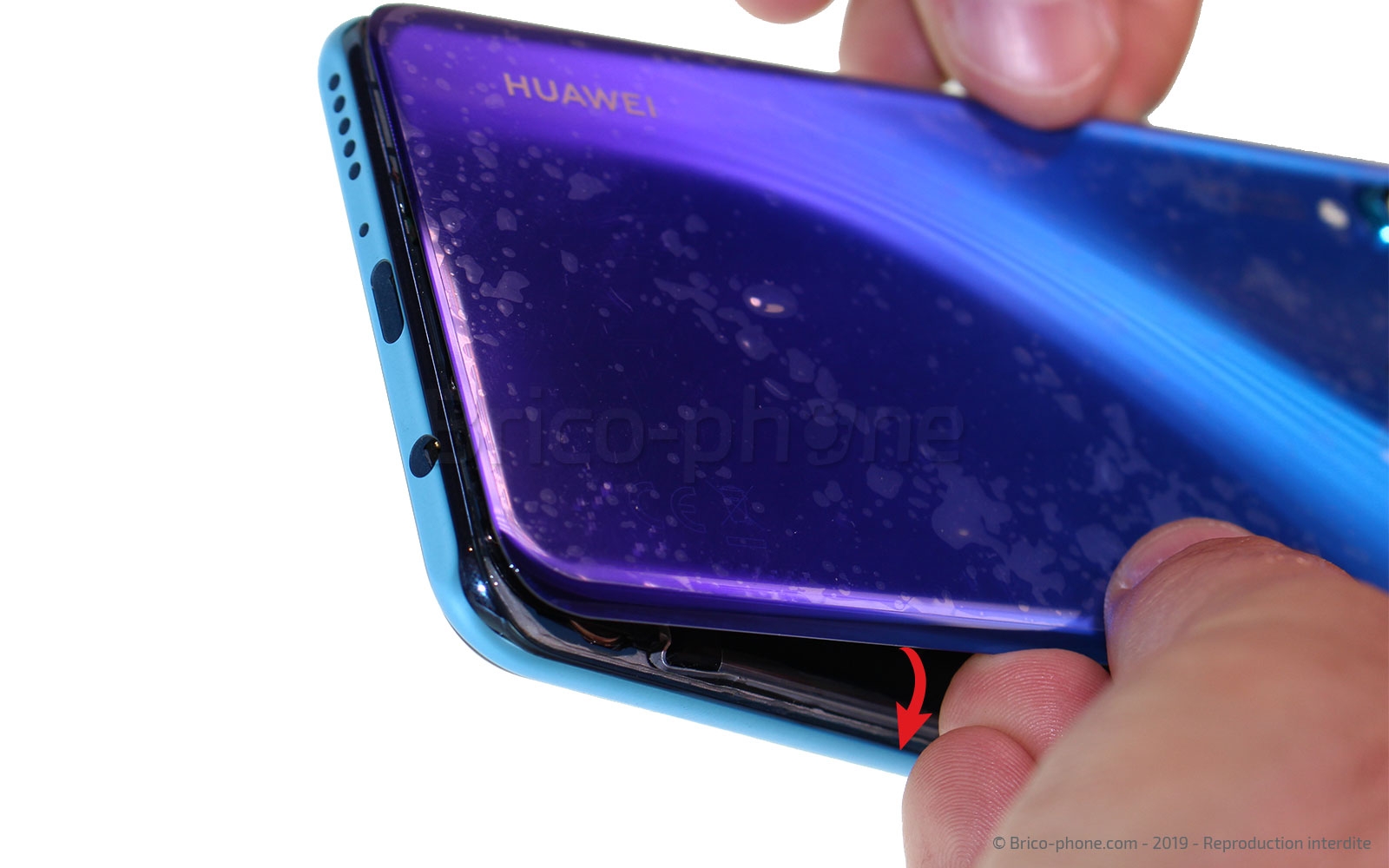

Conseils pour le remontage

Le démontage est terminé vous pouvez dès à présent remplacer votre connecteur de charge. Pour le remontage, suivez les étapes de ce tutoriel dans l'ordre décroissant.

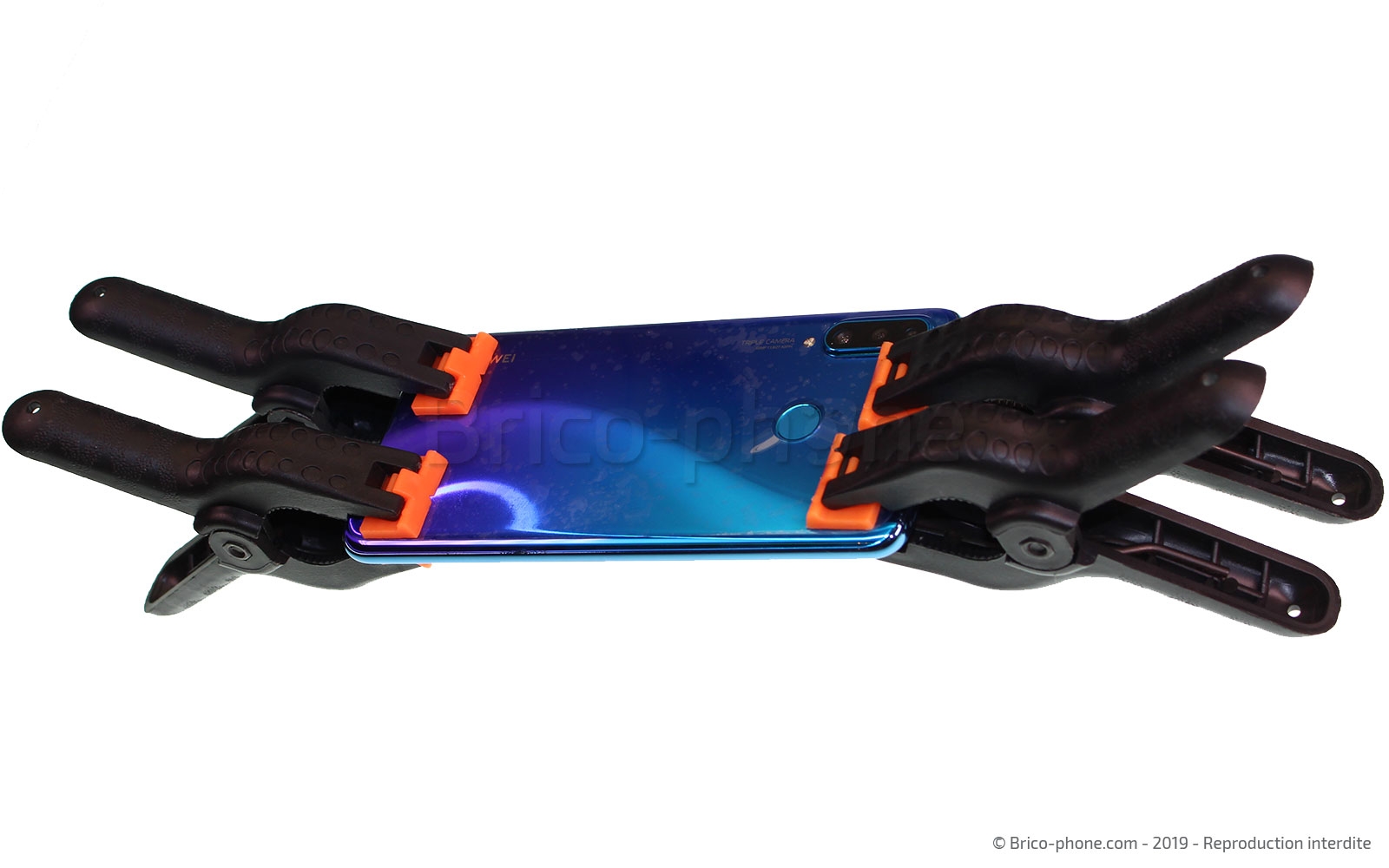

Pour recoller la vitre arrière, utilisez la colle B-7000 sur le châssis et mettez votre Huawei P30 Lite sous presse à l'aide de pinces, environ 30 minutes.
N'oubliez pas de reconnecter la nappe du lecteur d'empreintes.
Outils
Colle
Pièces
Lot de 4 Pinces à ressort 5.90€
Colle professionnelle B7000 en tube de 3ml 3.90€
