Démontage complet

Vous souhaitez changer un petit composant tel que l'écouteur interne ou le vibreur, ou alors vous êtes simplement curieux de connaître l'intérieur de votre Samsung Galaxy S10+ ? Brico-Phone vous propose ce tutoriel photos, pour vous accompagner dans votre réparation ou pour assouvir votre curiosité.

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Décapeur thermique petit modèle

14.90 €

Photos Vidéo

Avant de commencer

En regardant au dos de votre mobile, vous devriez voir écrit la référence SM-G975 correspondant à votre Samsung Galaxy S10 +.
Cette indication vous permet de vérifier la compatibilité des pièces commandées.

Etape 1

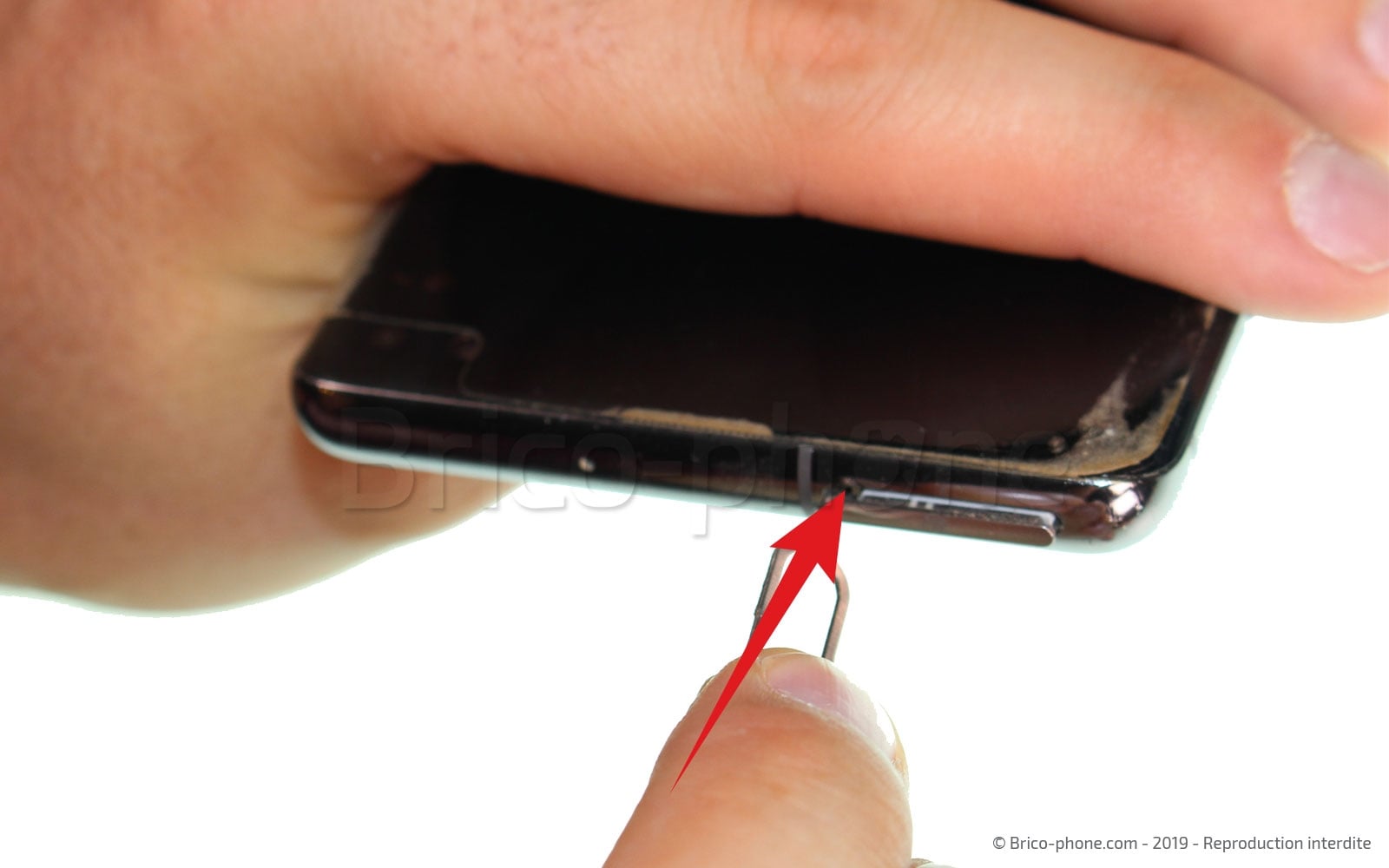

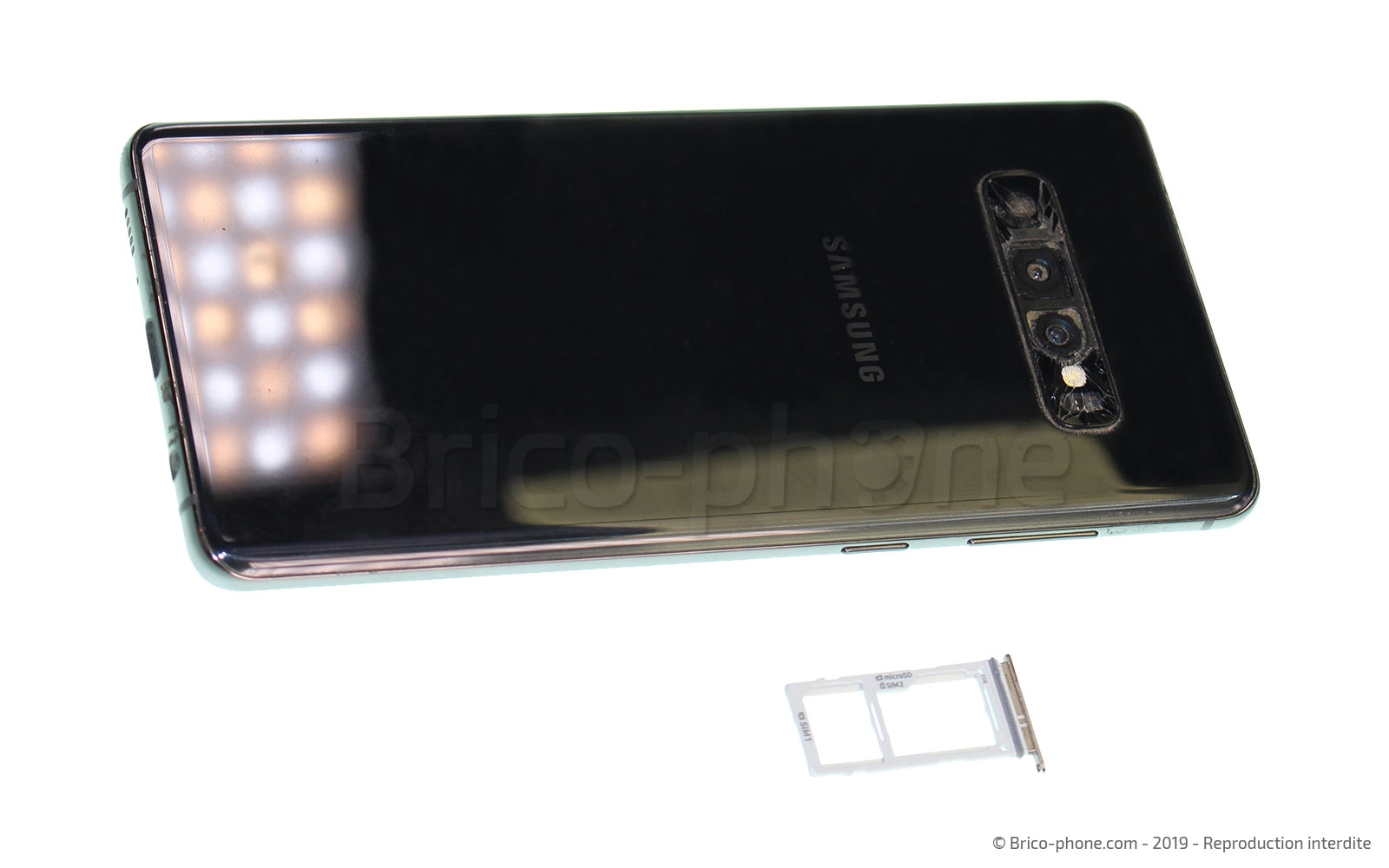

Etape 1 Mettre hors tension et retirer le rack SIM

Dans un second temps, mettez hors tension votre appareil en appuyant sur le bouton Power et en suivant les indications affichées sur votre écran. Ensuite, munissez-vous de l'outil d'extraction pour extraire le tiroir SIM et carte SD.

Outils

SIM

Etape 2

Etape 2 Chauffer la vitre arrière

Pour chauffer la coque arrière de votre Samsung Galaxy S10 +, il vous faut utiliser soit le coussin chauffant soit votre sèche-cheveux ou décapeur thermique.
En ce qui concerne le coussin chauffant, il vous faut le passer au micro-ondes 1 à 2 minutes et le déposer sur l'appareil 30 à 40 secondes.
Dans le cas où vous ne disposez pas de coussin chauffant mais d'un sèche-cheveux ou décapeur thermique, il vous suffit de chauffer le contour du mobile.
Attention, il est important de ne pas dépasser les 80°C pour ne pas endommager les différents composants.

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 3

Etape 3 Décoller la vitre arrière

Positionnez la ventouse présente dans votre kit d'outils, sur la partie inférieure de votre smartphone et tirez sur son anneau pour libérer un espace entre le châssis et la coque arrière. Dans l'interstice créé, insérez le médiator en métal pour l'agrandir. Faites glisser les médiators en plastique dans l'ouverture et retirez celui en métal.
Ensuite, faites le tour du mobile pour terminer le décollage du sticker de la vitre arrière et pouvoir la retirer.

Outils

Médiator

Ventouse

Pièces

Lentille de protection en verre pour caméra arrière de Samsung Galaxy S10 et S10+ 8.90€

Etape 4

Etape 4 Retirer le cache supérieur

Soulevez légèrement le bas de la nappe antenne NFC et dévissez les 9 vis du cache supérieur. Insérez le levier en nylon sous la protection noire pour faire levier et retirez le composant.

Outils

Tournevis Cruciforme

Levier Nylon

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 5

Etape 5 Déconnecter la batterie

Toujours à l'aide de la spatule en nylon, déconnectez la nappe de la batterie.

Outils

Levier Nylon

Etape 6

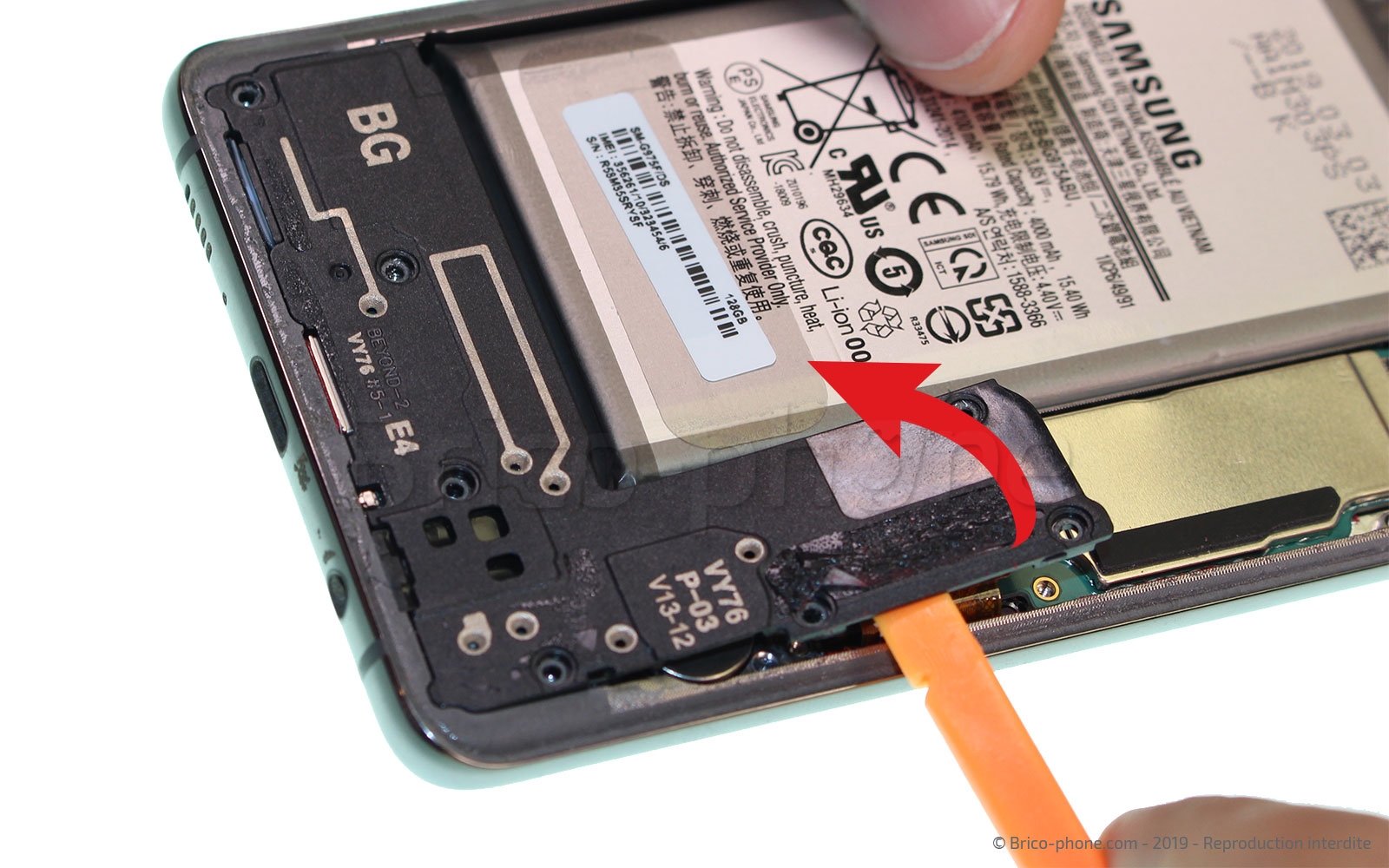

Etape 6 Extraire le haut parleur externe

Munissez-vous du tournevis cruciforme pour retirer les 7 vis du bloc haut-parleur externe.
Ensuite, soulevez le composant et enlevez-le.

Outils

Tournevis Cruciforme

Levier Nylon

Etape 7

Etape 7 Sortir la caméra avant

Débranchez la nappe de la caméra avant et retirez-la avec la pincette métallique.
Ensuite, dévissez les 3 vis retenant la carte mère.

Outils

Levier Nylon

Médiator

Pièces

Caméra avant pour Samsung Galaxy S10+ 57.90€

Etape 8

Etape 8 Extraire la carte mère

A l'aide du levier en nylon, déconnectez les nappes de la prise jack et de l'écran.
Retirez la carte mère.

Outils

Levier Nylon

Etape 9

Etape 9 Retirer la prise Jack

En vous aidant de la pince en métal, retirez la prise Jack.

Outils

Pince Brucelles

Pièces

Prise jack pour Samsung Galaxy S10e, S10 et S10+ 8.90€

Etape 10

Etape 10 Déconnecter les cameras arrières

Utilisez la spatule en nylon pour débrancher les nappes des caméras arrières. Puis, faites chauffer légèrement le composant pour permettre le décollage.

Outils

Levier Nylon

Pièces

Caméra arrière pour Samsung Galaxy S10 et S10+ 149.90€

Décapeur thermique petit modèle 14.90€

Etape 11

Etape 11 Sortir les caméras arrières

Insérez le levier en nylon sous l'adhésif pour le décoller et poussez les caméras pour les sortir de la carte mère.

Outils

Levier Nylon

Pièces

Caméra arrière pour Samsung Galaxy S10 et S10+ 149.90€

Etape 12

Etape 12 Décoller la batterie

Pour faciliter la manipulation, nous utiliserons ici le liquide iRemover qui va vous permettre de décoller le sticker se trouvant sous la batterie. Insérez la carte en PVC sur le coté gauche et la partie basse de la batterie pour y faire couler le produit.
Positionnez la ventouse sur le bord de l'écran afin de permettre au liquide de circuler sous la batterie pendant le temps de pose qui est d'environ 30 minutes.

Outils

Carte PVC
