Démontage complet sur Honor 10 Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Honor 10 Lite
Réparation
Note de réparabilité 12/20
Temps estimé 45 min
Difficulté 3/5 (Moyen)
Diagnostic

Démontage complet

Curieux de connaître les composants de votre Huawei Honor 10 Lite ? Vous souhaitez changer l'écouteur interne, le vibreur ou d'autres petits composants?

Ce tutoriel photos vous accompagne, étape par étape, dans le démontage complet de votre smartphone.

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Avant toute réparation, il est impératif de vérifier la compatibilité des nouveaux composants avec le smartphone. En effet, si vous possédez un Honor 10 Lite, la référence inscrite au dos de votre appareil doit être : HRY - LX1.
Etape 1

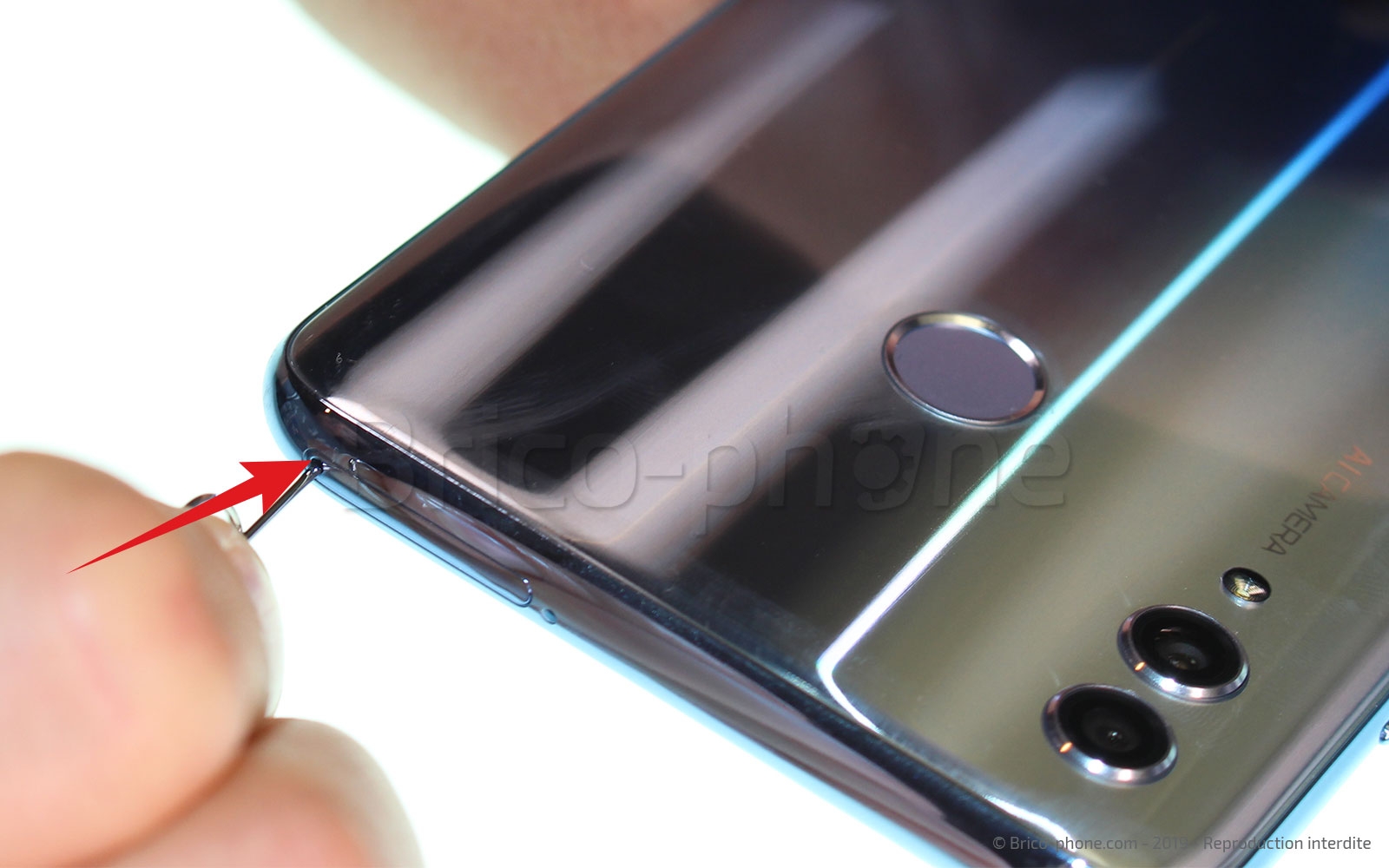

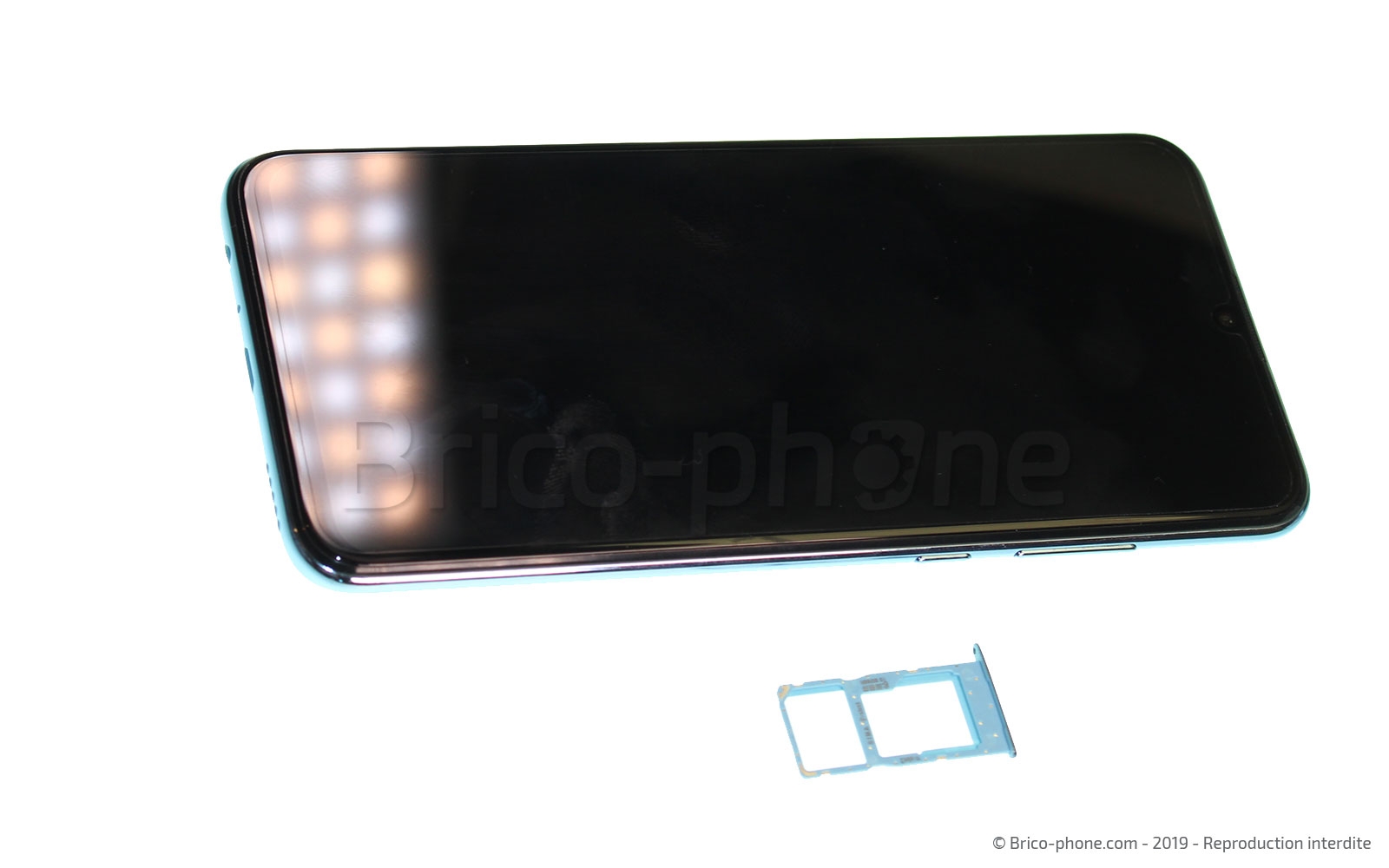

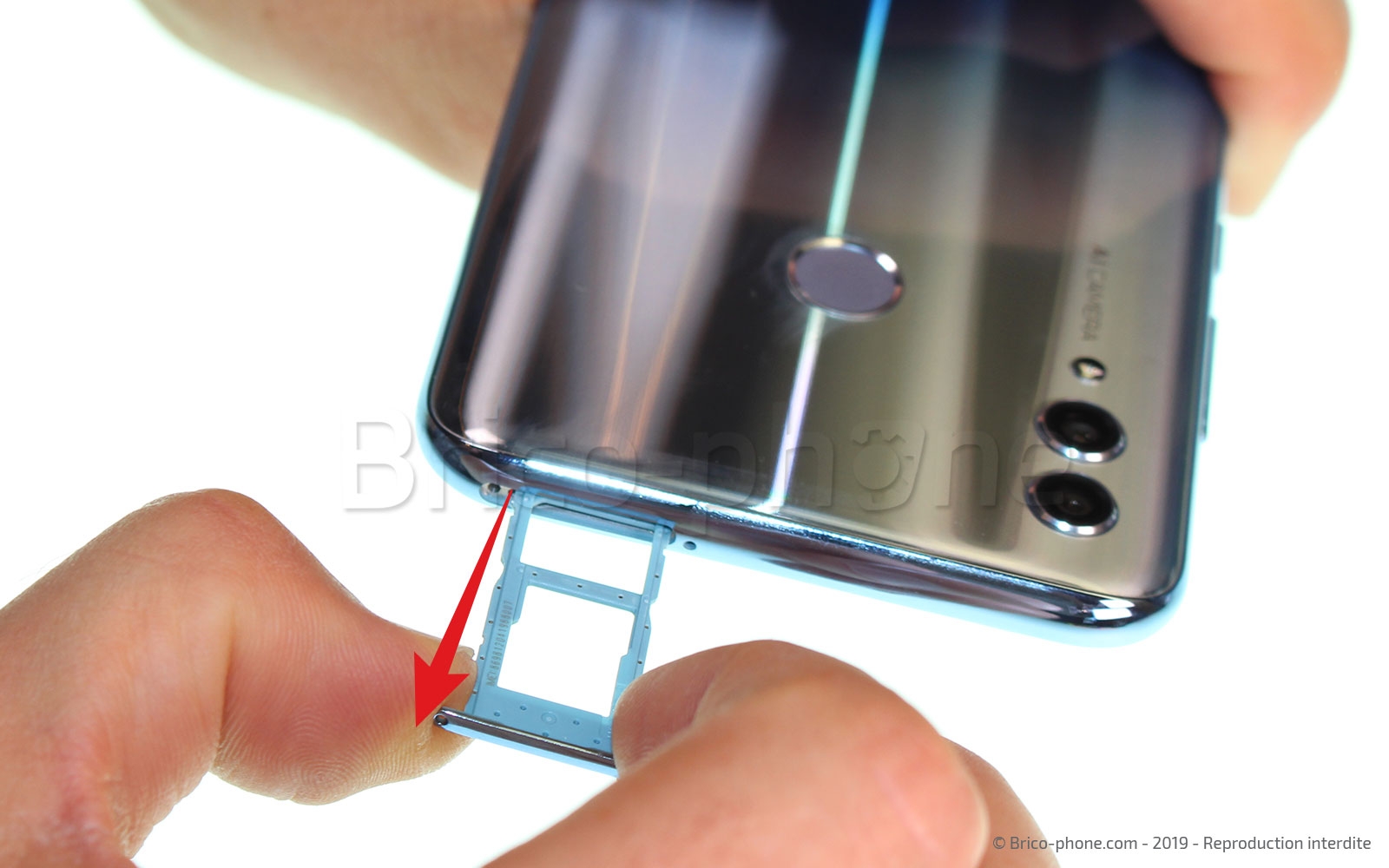

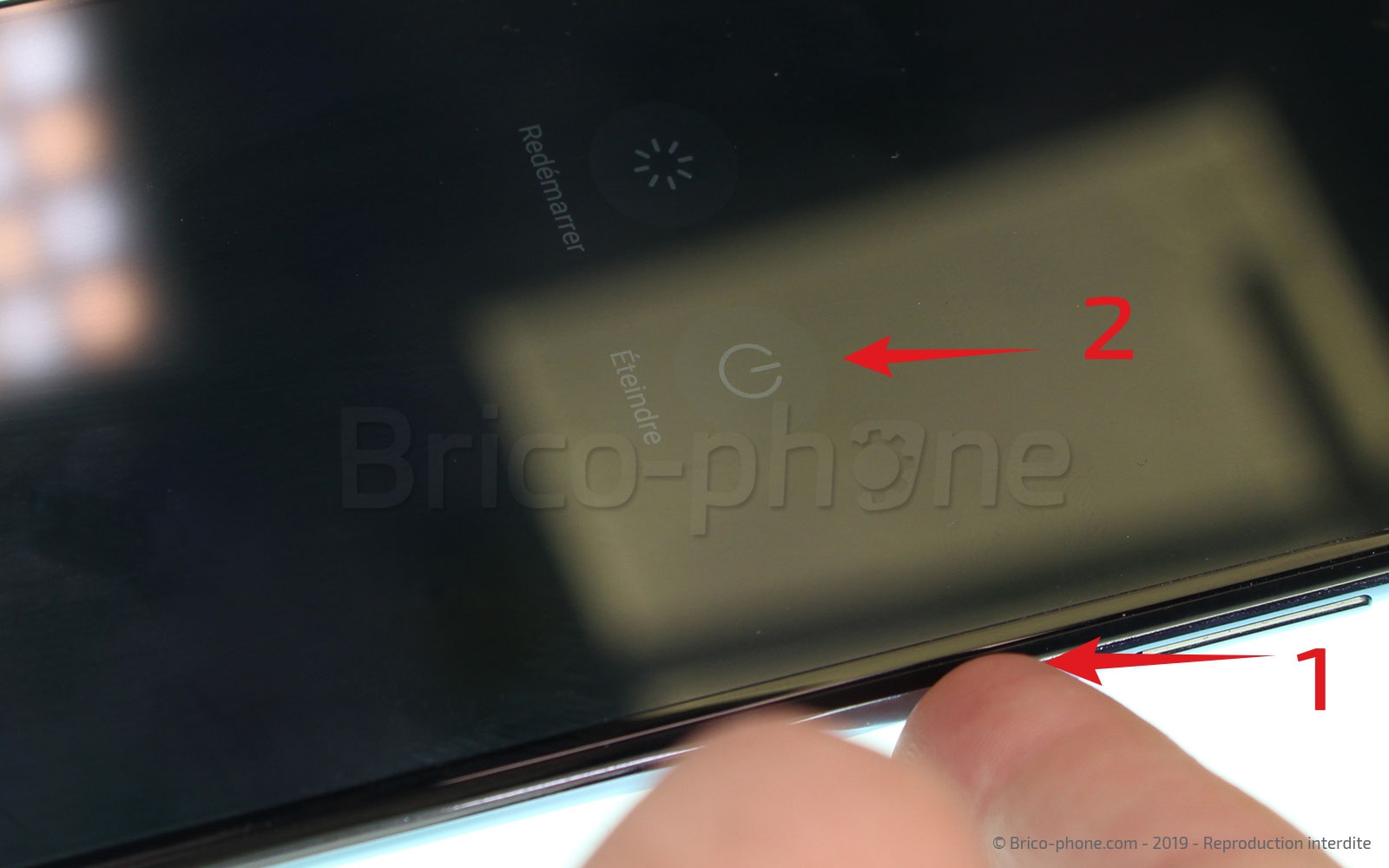

Etape 1 Mettre hors tension et retirer le rack SIM

Une fois les vérifications effectuées, il est temps de mettre hors tension votre appareil en pressant le bouton Power et en sélectionnant "éteindre" dans le menu affiché. Ensuite, il vous faut sortir le tiroir Sim à l'aide de l'outil d'extraction.
Outils
SIM
Pièces
Rack tiroir carte SIM et SD Noir pour Huawei Honor 10 Lite 6.27€
Etape 2

Etape 2 Chauffer la vitre arrière

Pour retirer la vitre arrière, il vous faut chauffer cette dernière.
Pour cette manipulation, il existe deux possibilités qui sont les suivantes :
- le coussin chauffant, qu'il vous faut passer au micro-ondes 1 à 2 minutes et déposer 30 à 40 secondes sur la coque arrière ;
- le sèche-cheveux, ou décapeur thermique, avec lequel vous chaufferez le tour de la façade arrière sans dépasser les 80 degrés.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

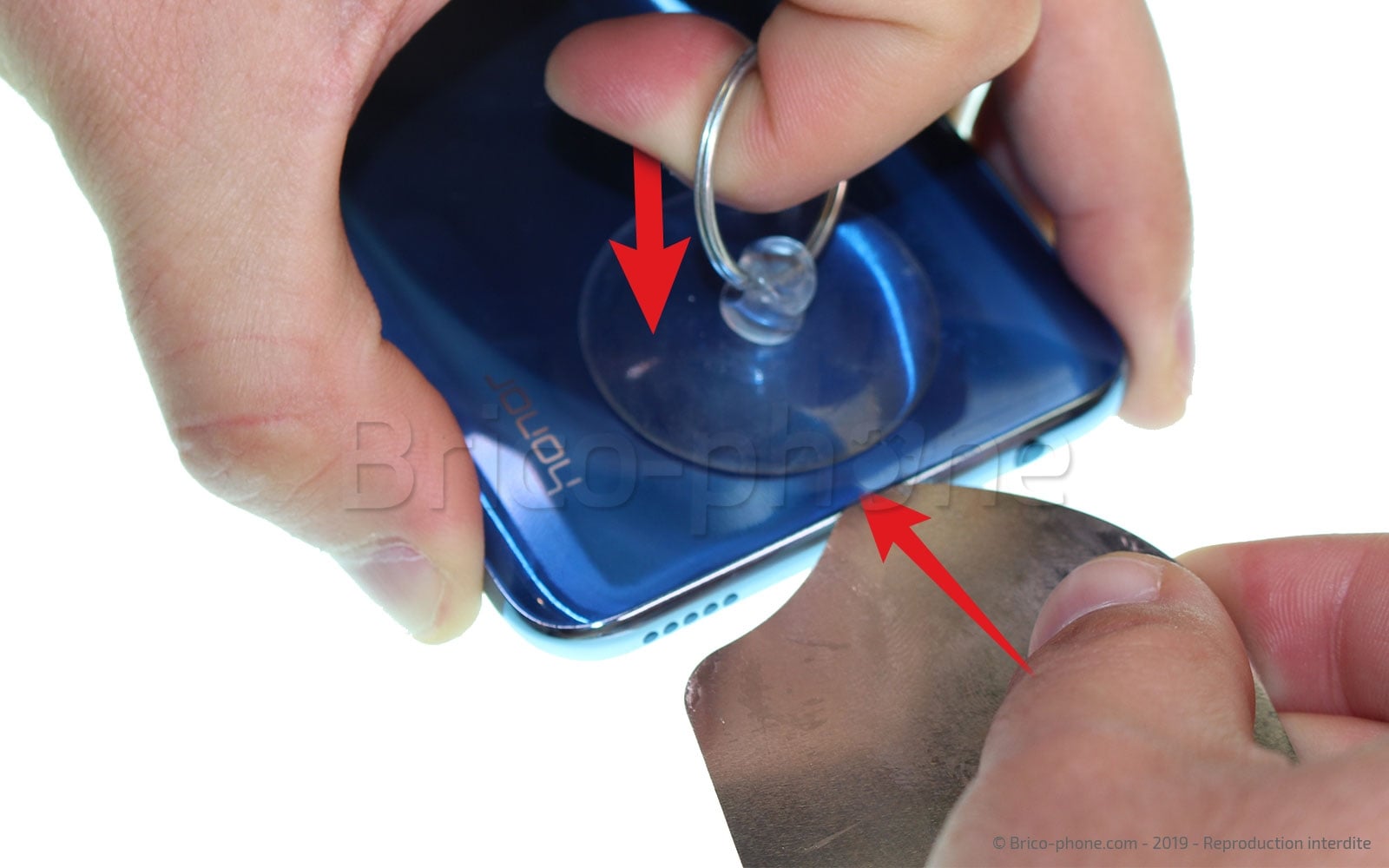

Etape 3 Décoller la coque arrière

Pour plus de facilité avec cette étape, nous vous conseillons d'utiliser l'outil iFlex, plus fin et plus souple que le médiator en métal.
Dans un premier temps, positionnez la ventouse au bas de votre smartphone et, en tirant sur l'anneau, vous devriez créer un interstice dans lequel insérer l'iFlex.
Une fois la fente agrandie, remplacez l'outil iFlex par les deux médiators en plastique.
Ensuite, faites glisser les médiators le long du téléphone pour terminer le décollage de la coque arrière et la retirer.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 4

Etape 4 Retirer le cache supérieur

Pour libérer la carte mère, il vous faut dévisser les 12 vis se trouvant sur la partie supérieure du téléphone avec le tournevis cruciforme. Ensuite, à l'aide du levier en nylon, soulevez la protection noire pour pouvoir l'extraire.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

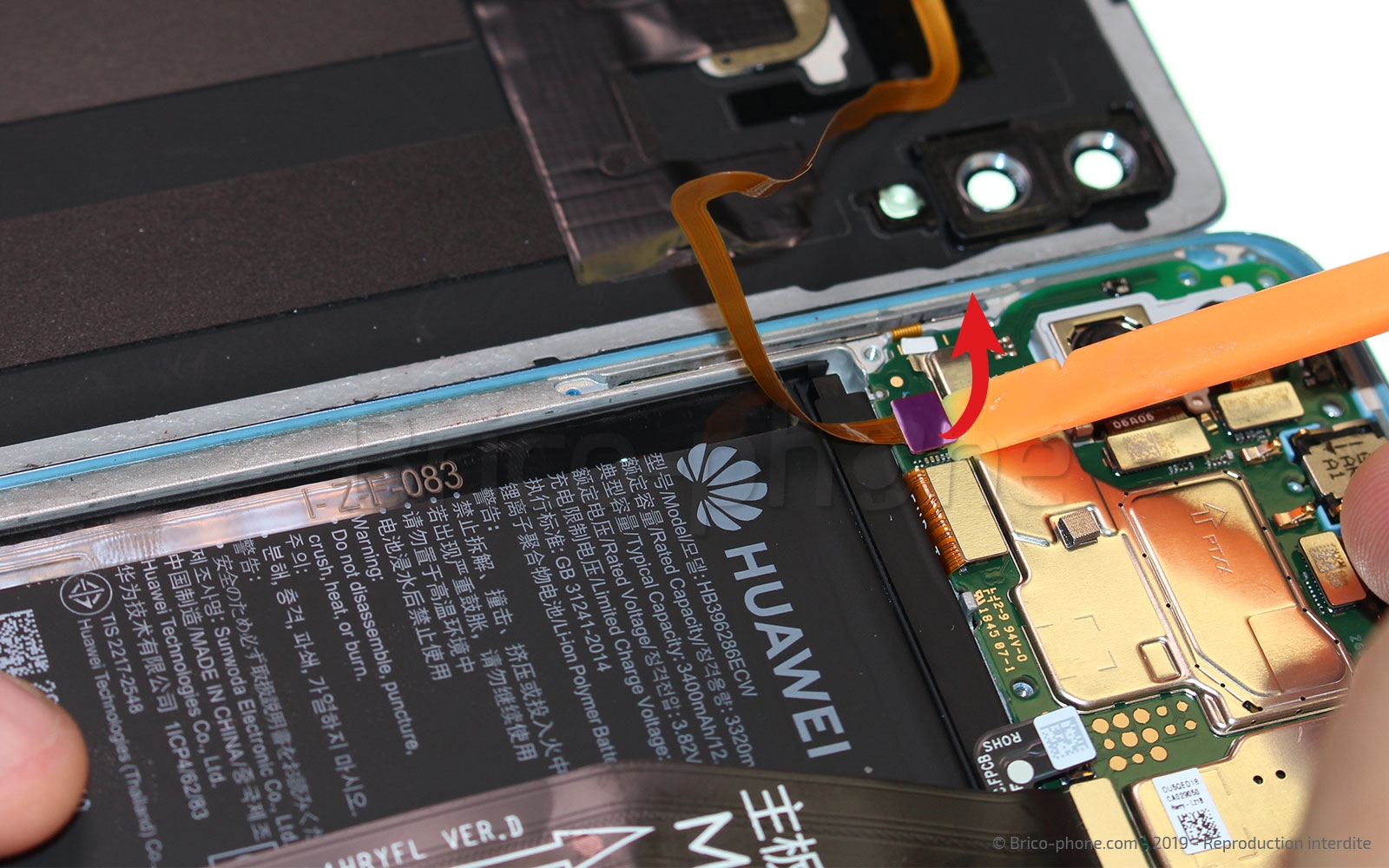

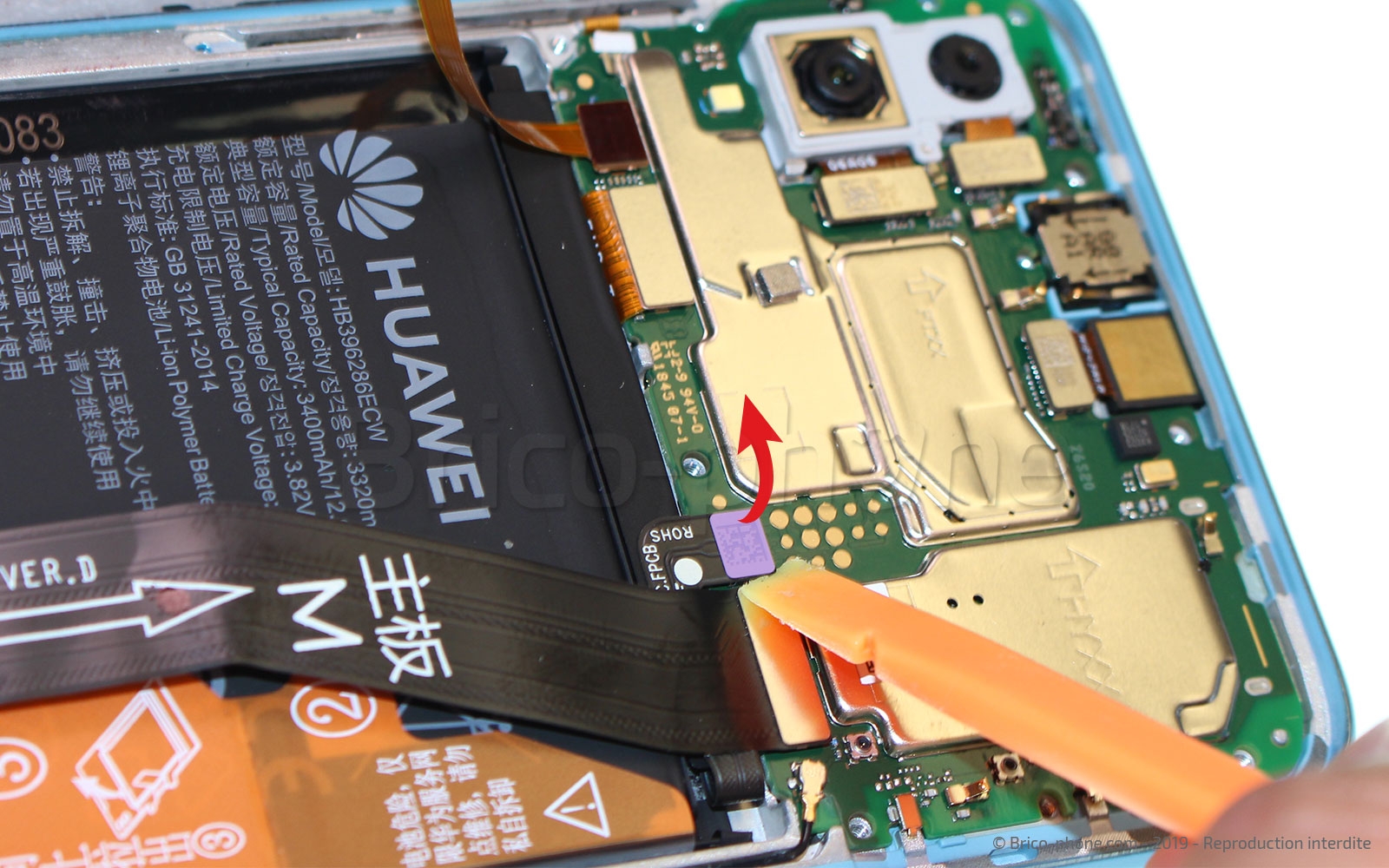

Etape 5 Déconnecter la batterie et le lecteur d'empreintes digitales

A l'aide de la spatule en nylon, détachez les deux nappes se trouvant sur la carte mère: celle de la batterie (photo 1) et celle du lecteur d'empreintes (photo 2).
Vous pouvez maintenant mettre la vitre arrière de coté.
Etape 6

Etape 6 Retirer le bloc haut-parleur externe

A l'aide du tournevis fourni dans le kit d'outils, retirez les 8 vis du bloc haut-parleur externe.
Soulevez ensuite ce dernier avec le levier en nylon pour pouvoir le sortir.
Attention, lors de la manipulation, le bloc haut-parleur externe est scindé en deux.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 7

Etape 7 Sortir le connecteur de charge

Déconnectez la nappe de la rallonge d'interconnexion et déclipsez le câble coaxial avec la pince en métal.
Vous pouvez alors extraire le dock du châssis de votre Honor 10 Lite.
Outils
Levier Nylon
Pince Brucelles
Pièces
Connecteur de charge micro USB 2.0 pour Honor 10 Lite 8.90€
Etape 8

Etape 8 Extraire la rallonge d'interconnexion et le câble coaxial

Pour poursuivre dans la lignée de l'étape précédente, déconnectez la nappe de la rallonge d'interconnexion de la carte mère ainsi que le câble coaxial.
Vous pouvez alors les sortir tous les deux du smartphone.
Outils
Levier Nylon
Pince Brucelles
Pièces
Nappe d'interconnexion pour Huawei Honor 10 Lite et P Smart 2019 8.95€
Etape 9

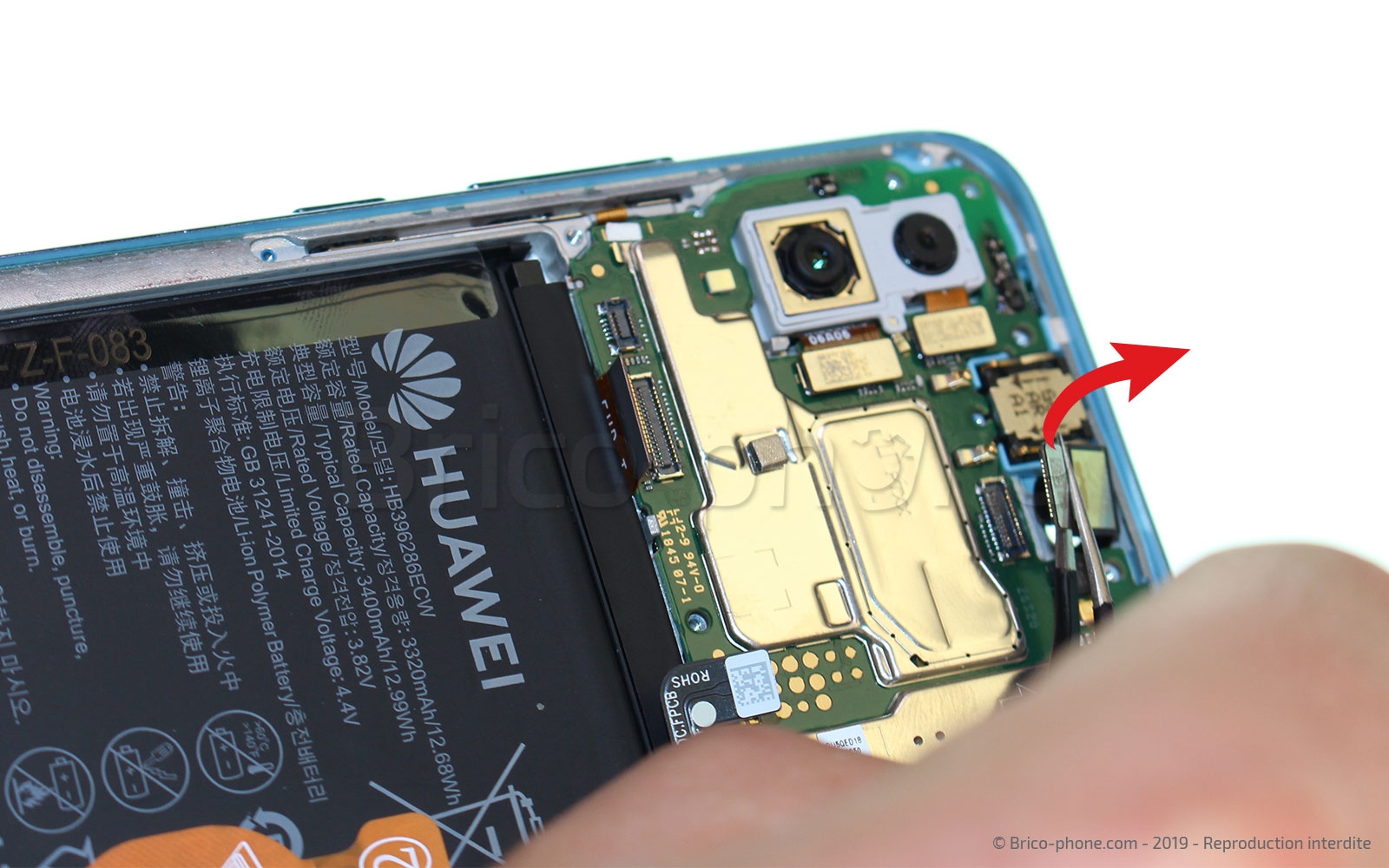

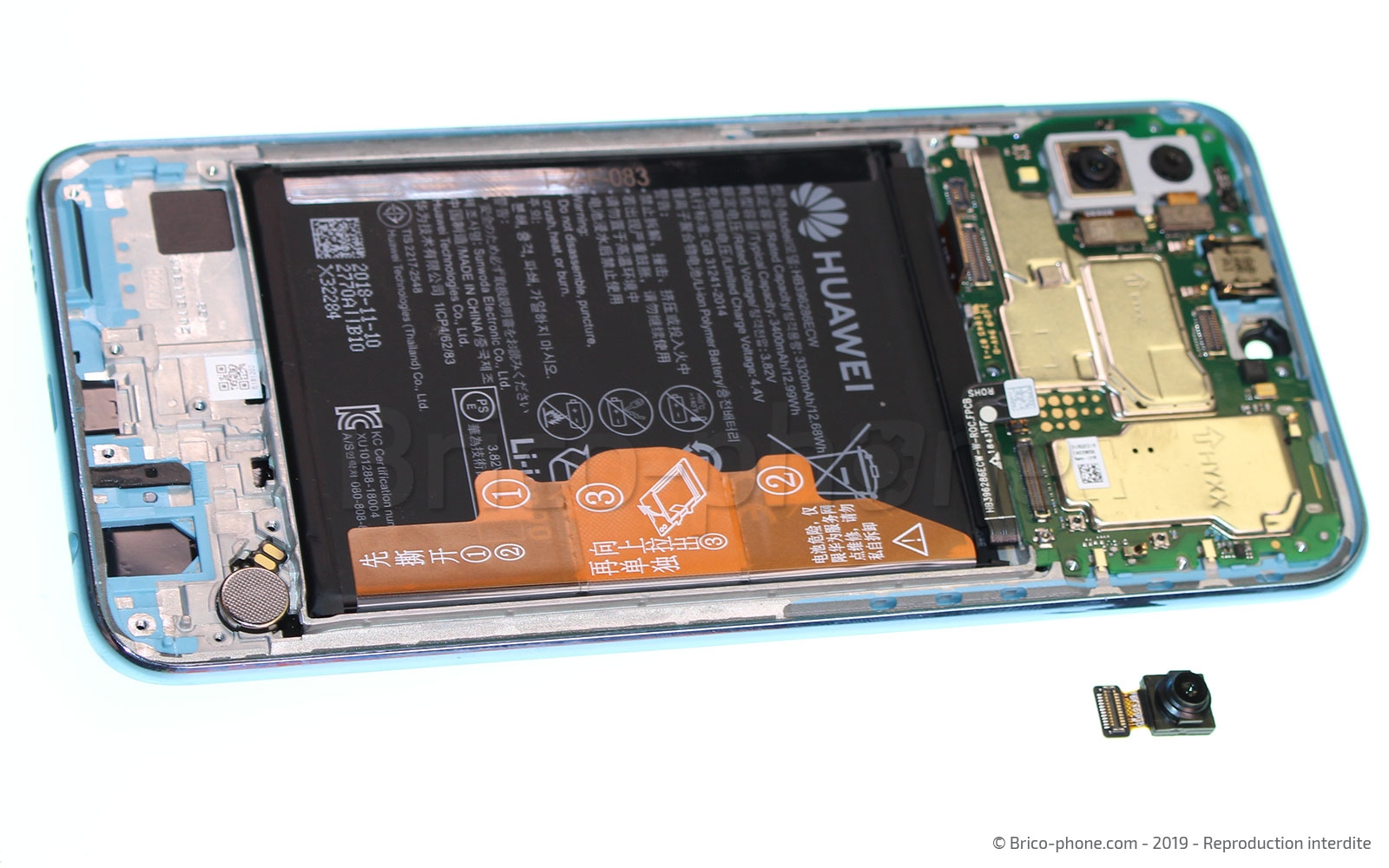

Etape 9 Enlever la caméra avant

Dans un premier temps, à l'aide de la spatule en nylon, déconnectez la nappe de l'écran.
Ensuite, faites la même chose avec celle de la caméra avant. Munissez-vous de la pincette métallique pour retirer le composant.
Outils
Levier Nylon
Pince Brucelles
Etape 10

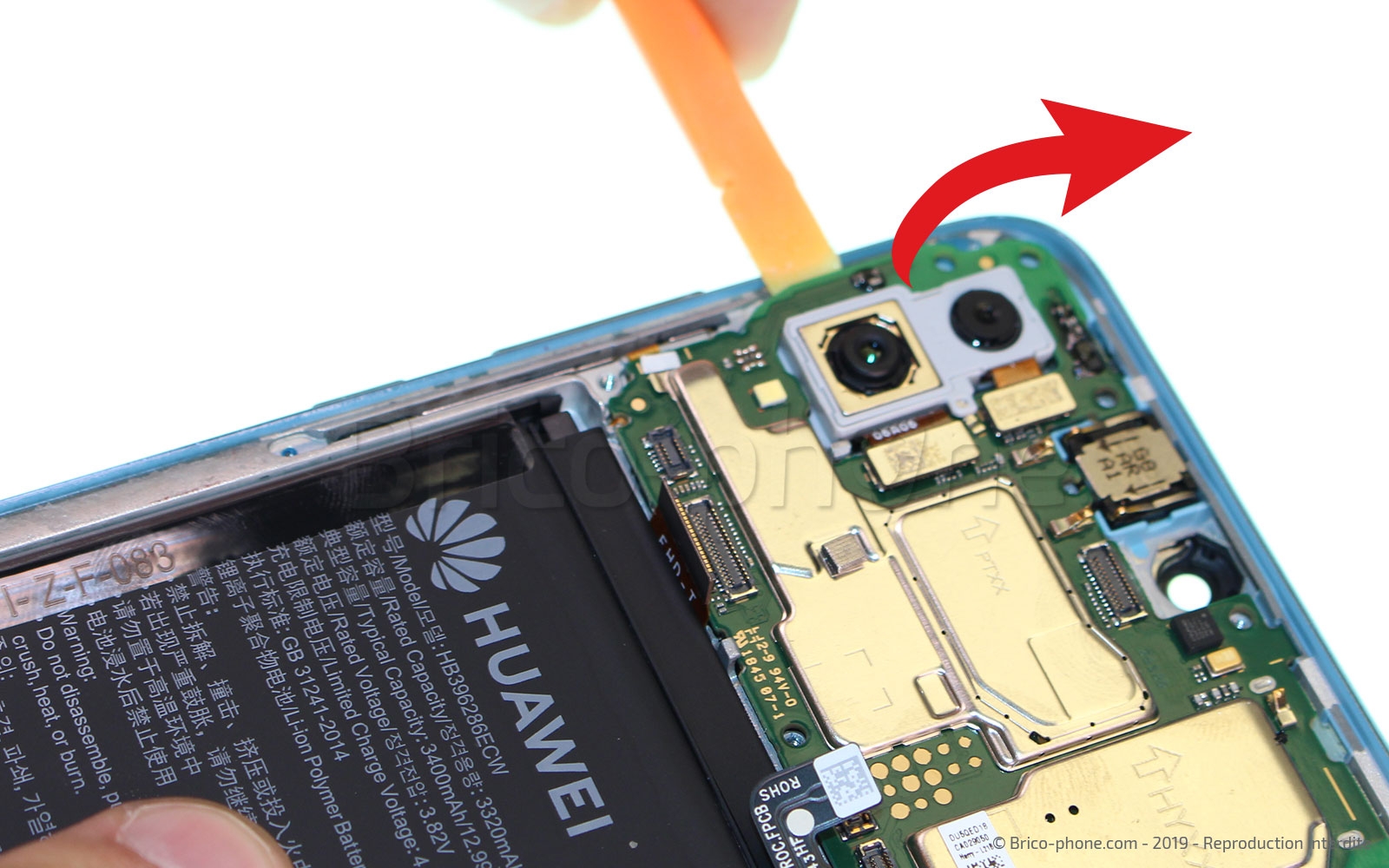

Etape 10 Retirer la carte mère

A l'aide du levier en nylon, soulevez la carte mère et retirez-la du support.
Outils
Levier Nylon
Etape 11

Etape 11 Sortir les caméras arrières

Sur la carte mère, déconnectez les deux nappes des caméras arrières et retirez-les de leur emplacement.
Outils
Levier Nylon
Etape 12

Etape 12 Récupérer la nappe

Chauffez légèrement la nappe se trouvant à gauche du Buzzer et sortez-le à l'aide de la pincette en métal.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 13

Etape 13 Décoller la batterie

A l'aide de la spatule en nylon, décollez les languettes 1 et 2. Ensuite, il vous suffit de maintenir les deux languettes à droite et de tirer sur la partie 3 pour décoller la batterie et la retirer de son support.
Outils
Levier Nylon
Etape 14

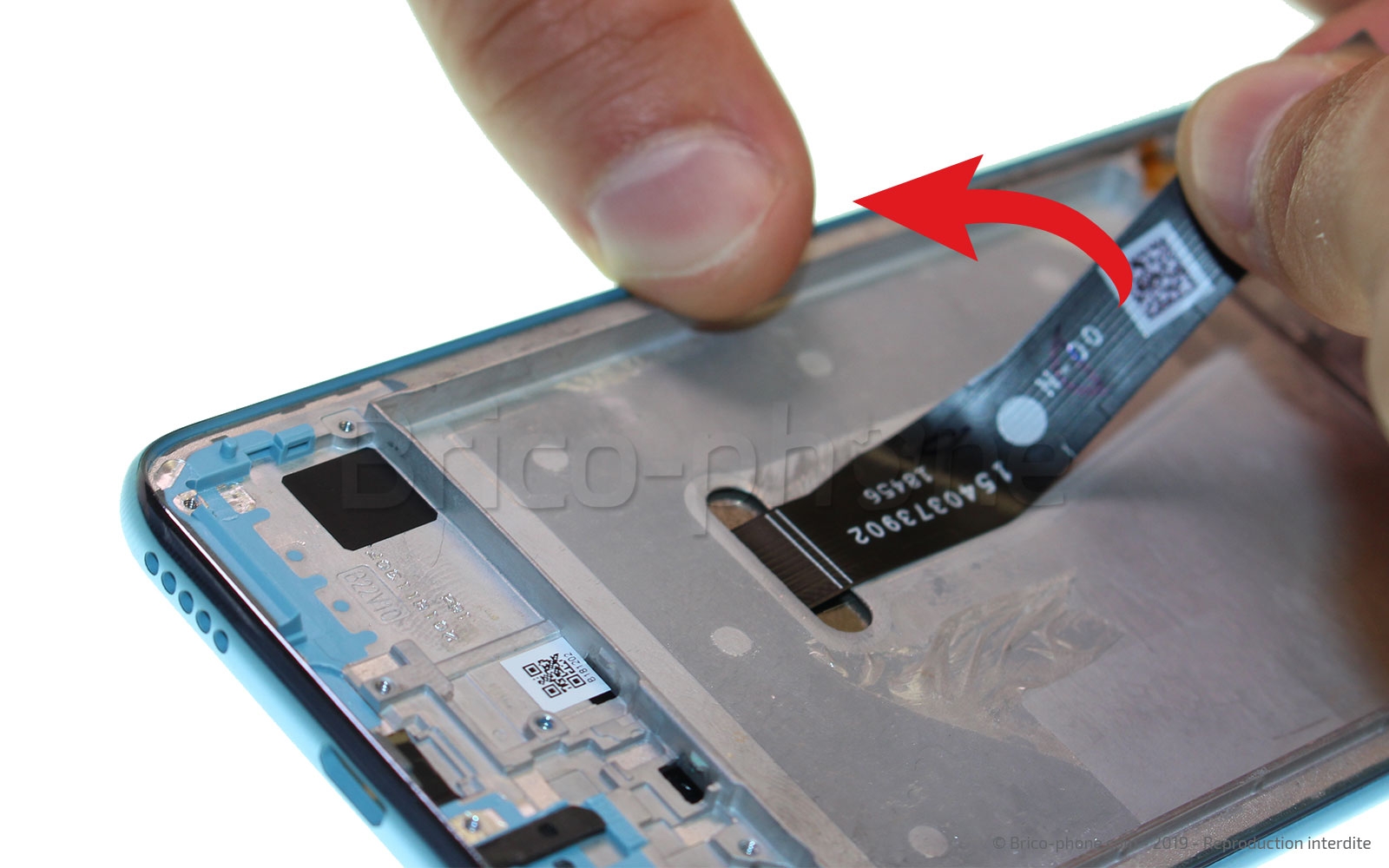

Etape 14 Soulever la nappe de l'écran

Pour accéder à la nappe de l'écran, il vous faut retirer l'adhésif transparent qui se trouvait sous votre batterie. Ensuite, tirez simplement sur la rallonge de l'écran pour la décoller.
Etape 15

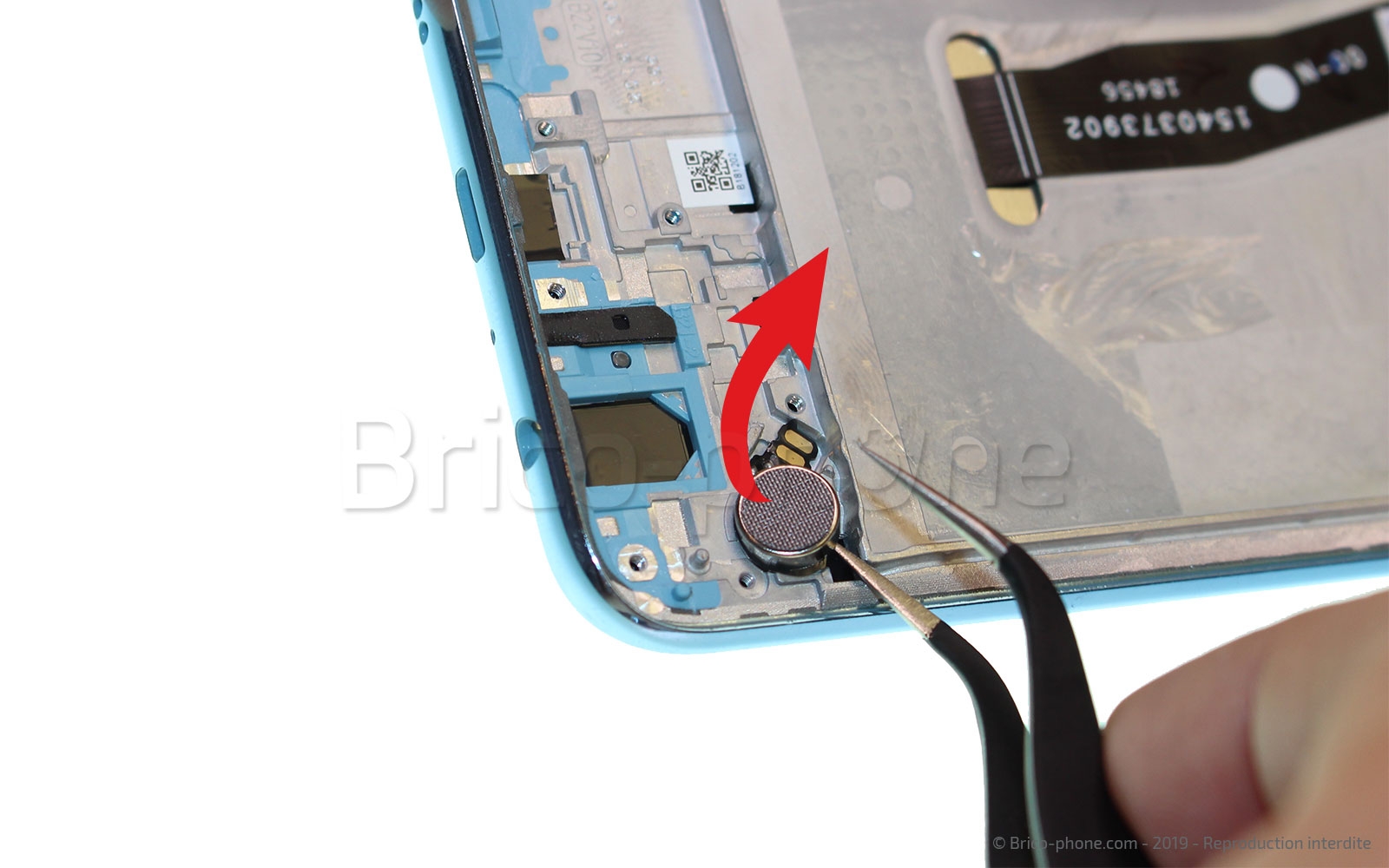

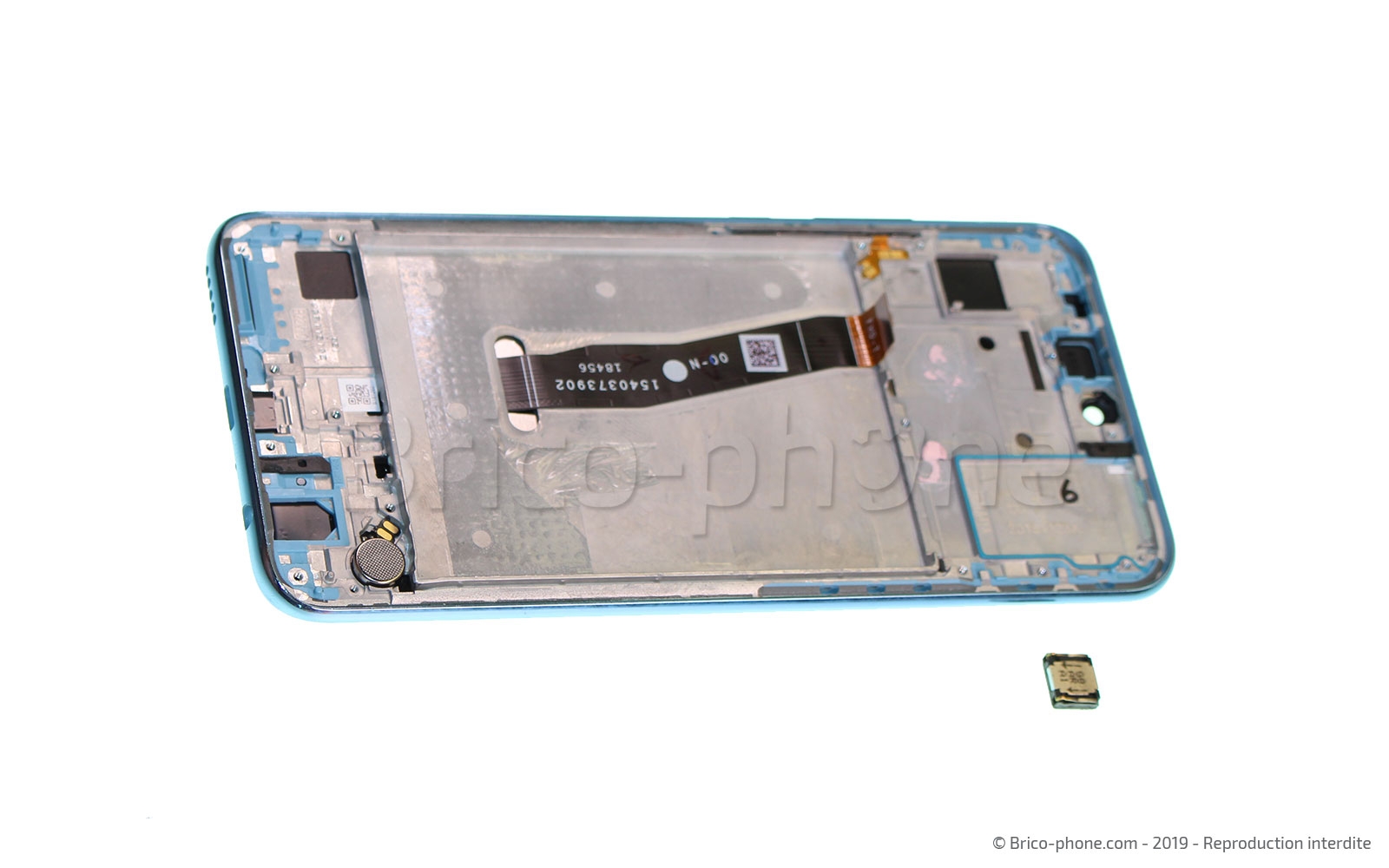

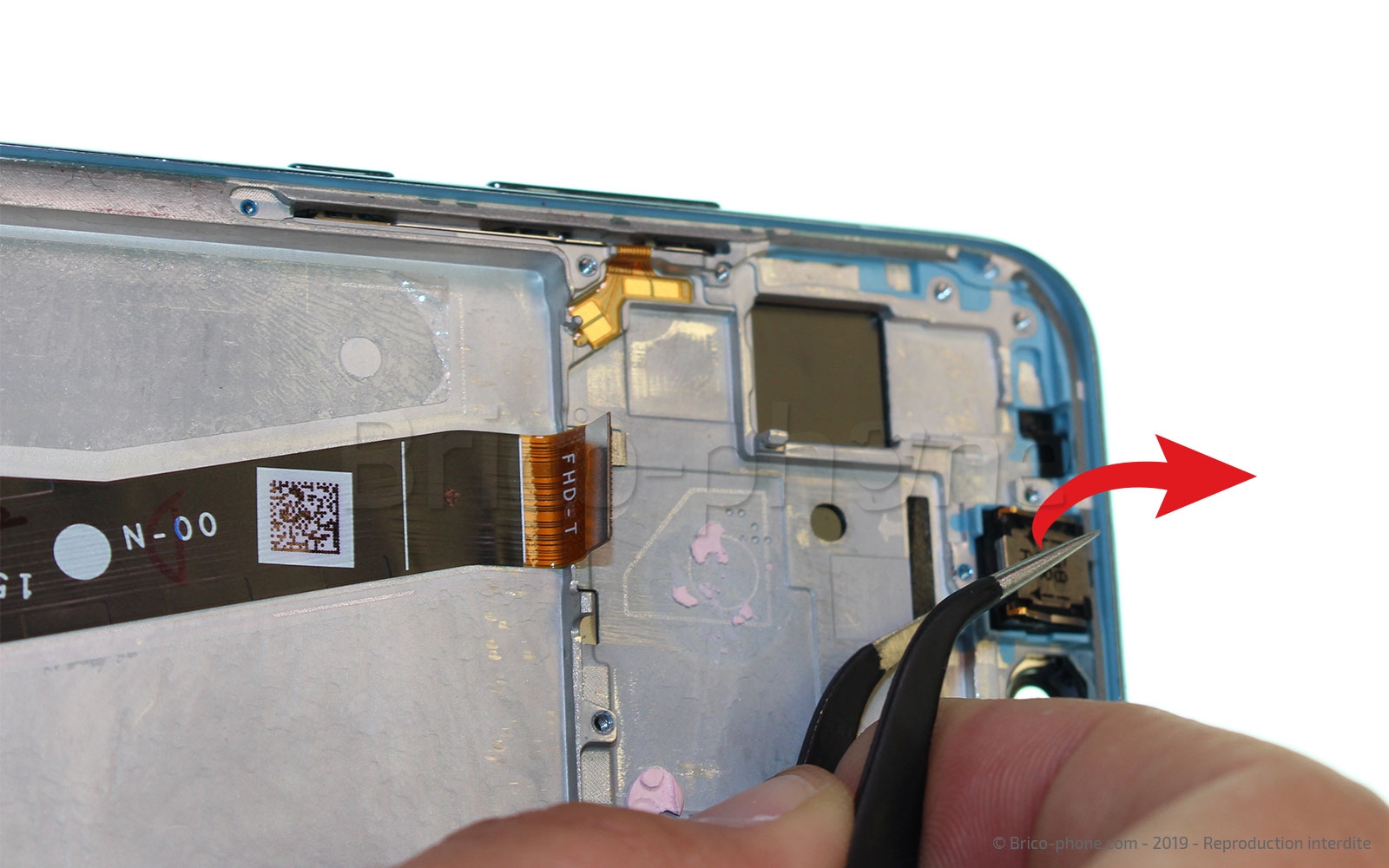

Etape 15 Retirer le vibreur et le haut-parleur interne

A l'aide de la pincette en métal, retirez du châssis le haut-parleur interne ainsi que le vibreur.
Outils
Pince Brucelles
Etape 16

Etape 16 Chauffer l'écran

Dans un premier temps, chauffez l'écran de votre Honor 10 Lite. Pour cela, deux options vous sont proposées : le sèche-cheveux / décapeur thermique ou le coussin chauffant.
Pour cette étape, il s'agit de reproduire la même manipulation que pour le retrait de la coque arrière.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 17

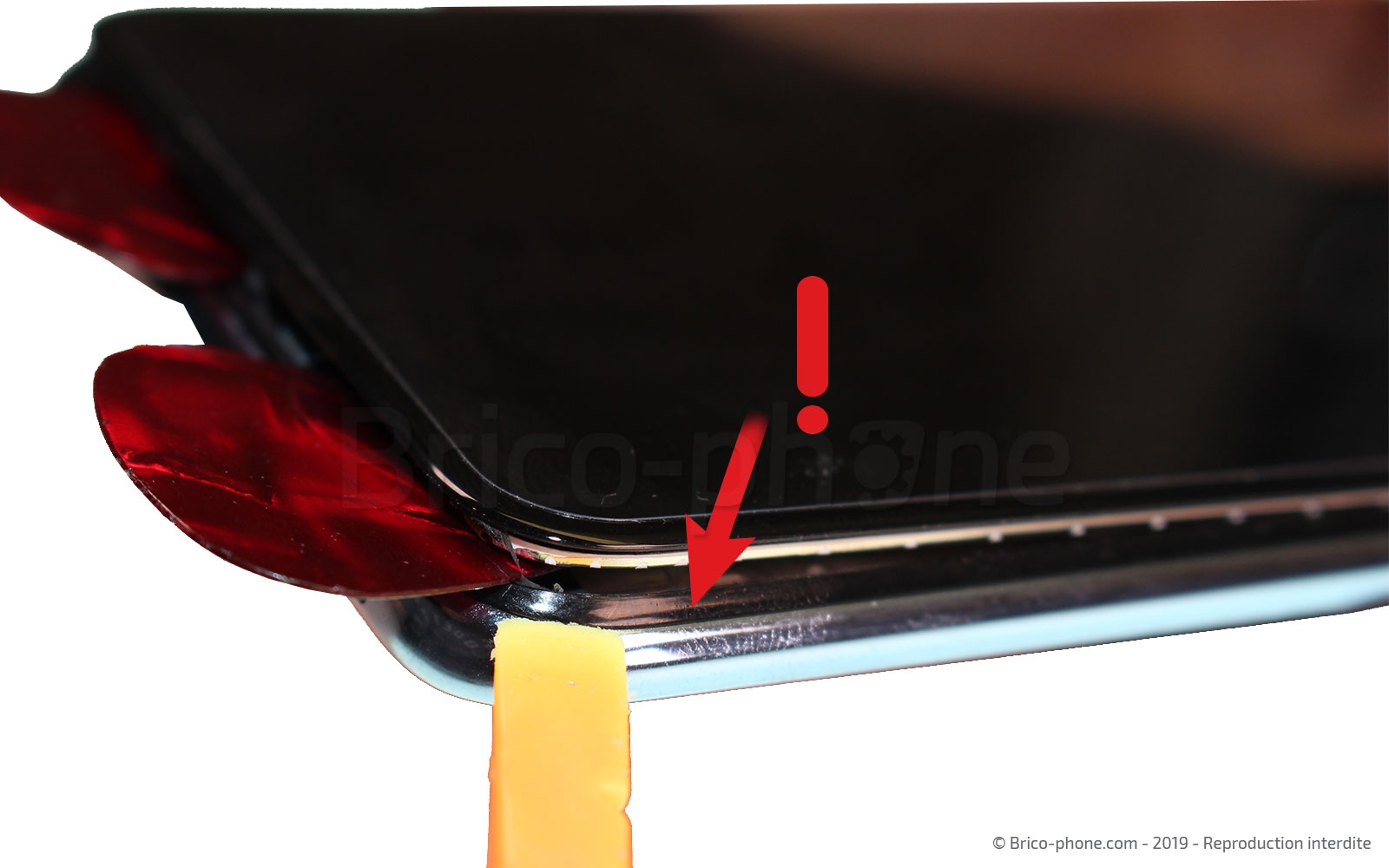

Etape 17 Décoller la vitre et le LCD

Insérez l'outil iFlex sous la vitre en faisant attention à bien passer entre l'écran et le joint (qu'il ne faut surtout pas endommager) (photo 4). Remplacez ensuite l'iFlex par les médiators en plastique pour faire le contour de la vitre et la décoller.
Outils
Médiator
Pièces
Outil d'ouverture iFlex 9.90€
Etape 18

Etape 18 Retirer l'écran du châssis

Il ne vous reste plus qu'à soulever l'écran et à le retirer du châssis.
Pensez à récupérer la grille du haut-parleur interne et à le replacer directement sur le châssis pour ne pas le perdre.
Outils
Levier Nylon
Pince Brucelles

Vue d'ensemble

Le démontage est terminé, voici donc une photo d'ensemble de tous les composants du Honor 10 Lite.
