Changement de bloc écran avec châssis sur Galaxy A80

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A80
Réparation
Note de réparabilité 11/20
Temps estimé 60 min
Difficulté 3/5 (Moyen)
Diagnostic

L'écran de votre Samsung Galaxy A80 est fissuré, rayé ou cassé.

L'affichage de votre smartphone présente des défauts (tâches, traits...).

Votre écran reste noir.

Vous avez malencontreusement fait tomber votre smartphone et son écran s'est brisé ? Pas de panique, Brico-Phone vous propose ce tutoriel photos pour vous aider étape par étape, dans le remplacement de l'écran endommagé.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Avant de vous lancer dans la réparation du bloc écran, nous vous invitons à vérifier la compatibilité de la nouvelle pièce avec le modèle de votre smartphone. En effet, si vous possédez un Samsung Galaxy A80 vous devriez retrouver au dos de votre appareil les inscriptions suivantes : SM-A805F.
Etape 1

Etape 1 Mettre l'appareil hors tension et extraire le tiroir sim

Dans un second temps, il vous faut mettre hors tension votre smartphone. Pour cela, pressez le bouton Power situé sur la droite de votre appareil et sélectionnez le menu "éteindre".
Ensuite, à l'aide de l'outil d'extraction fourni dans le kit d'outils ou dans votre boite d'origine, retirez le rack Sim du téléphone.
Vous pouvez maintenant commencer la réparation sereinement.
Outils
SIM
Pièces
Tiroir SIM pour Samsung SM-A805 Galaxy A80 - Or 6.90€
Etape 2

Etape 2 Chauffer la vitre arrière

La vitre arrière de votre Samsung Galaxy A80 est collé, pour la retirer il vous faut donc chauffer la façade pour ramollir le sticker se trouvant dessous.
Pour cela, vous avez deux possibilités soit le coussin chauffant soit le sèche-cheveux ou décapeur thermique.
Pour utiliser le coussin chauffant , il vous faut le passer au micro-ondes 1 à 2 minutes et le déposer ensuite sur la façade arrière du smartphone 30 à 40 secondes.
Si vous souhaitez utiliser le décapeur thermique, il vous suffit simplement de faire chauffer le contour du téléphone en ne dépassant pas les 80 degrés.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Créer un interstice

Déposez la ventouse sur la partie inférieure de la coque arrière du téléphone. Puis en tirant sur l'anneau, vous devriez créer un interstice. Dans ce dernier, il vous faut insérer le médiator en métal ou l'outil iFlex, légèrement plus fin et plus souple.
Ensuite, remplacez le médiator en métal par ceux en plastique.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 4

Etape 4 Retirer la vitre arrière

Avec les médiators en plastique, faites le tour de la coque afin de la décoller au maximum.
Pour terminer le décollage et éviter d'endommager certains composants, insérez la carte en PVC sous la vitre arrière.
Vous pouvez maintenant retire la coque arrière de votre Samsung Galaxy A80.
Outils
Carte PVC
Médiator
Etape 5

Etape 5 Accéder aux vis

Sur ce modèle, Samsung a caché des vis sous le module photos.
De ce fait, il vous faut rallumer votre smartphone et vous rendre dans l'application appareil photo.
Ensuite, sélectionnez le mode selfie et retournez votre téléphone pour voir apparaitre l'ensemble des vis.
Outils
Levier Nylon
Etape 6

Etape 6 Retirer le module d'antenne

A l'aide du tournevis cruciforme, retirez les 6 vis retenant le module d'antenne du téléphone pour pouvoir le sortir.
Outils
Tournevis Cruciforme
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 7

Etape 7 Déconnecter la batterie

A l'aide du levier en nylon, soulevez la nappe de la batterie pour la déconnecter.
Outils
Levier Nylon
Etape 8

Etape 8 Enlever les caches

Avec la pince métallique, retirez les caches de protection se trouvant de chaque coté du système caméra.
Outils
Pince Brucelles
Etape 9

Etape 9 Enlevez les vis de la charnière coulissante et du module moteur

A l'aide du tournevis cruciforme, retirez les 4 vis des charnières coulissantes ainsi que les deux vis se trouvant sur le moteur.
Outils
Levier Nylon
Etape 10

Etape 10 Retirer les éléments supports

Une fois les vis extraites, sortez les différents caches de protection.
Outils
Pince Brucelles
Etape 11

Etape 11 Déconnecter le moteur et la rallonge

En utilisant la spatule en nylon, détachez la nappe du moteur ainsi que celle de la rallonge d'interconnexion.
Outils
Levier Nylon
Etape 12

Etape 12 Déconnecter les câbles coaxiaux

Avant de sortir la carte mère, il vous faut déconnecter les trois câbles coaxiaux c'est à dire le bleu et le blanc se trouvant à droite de la batterie et le rouge situé à gauche.
Outils
Pince Brucelles
Etape 13

Etape 13 Extraire la carte-mère et le module caméra

Dévissez les 5 vis, se trouvant encore sur la carte mère, à l'aide du tournevis cruciforme. Ensuite avec le levier en nylon, soulevez le composant et sortez la carte mère et le module photo.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 14

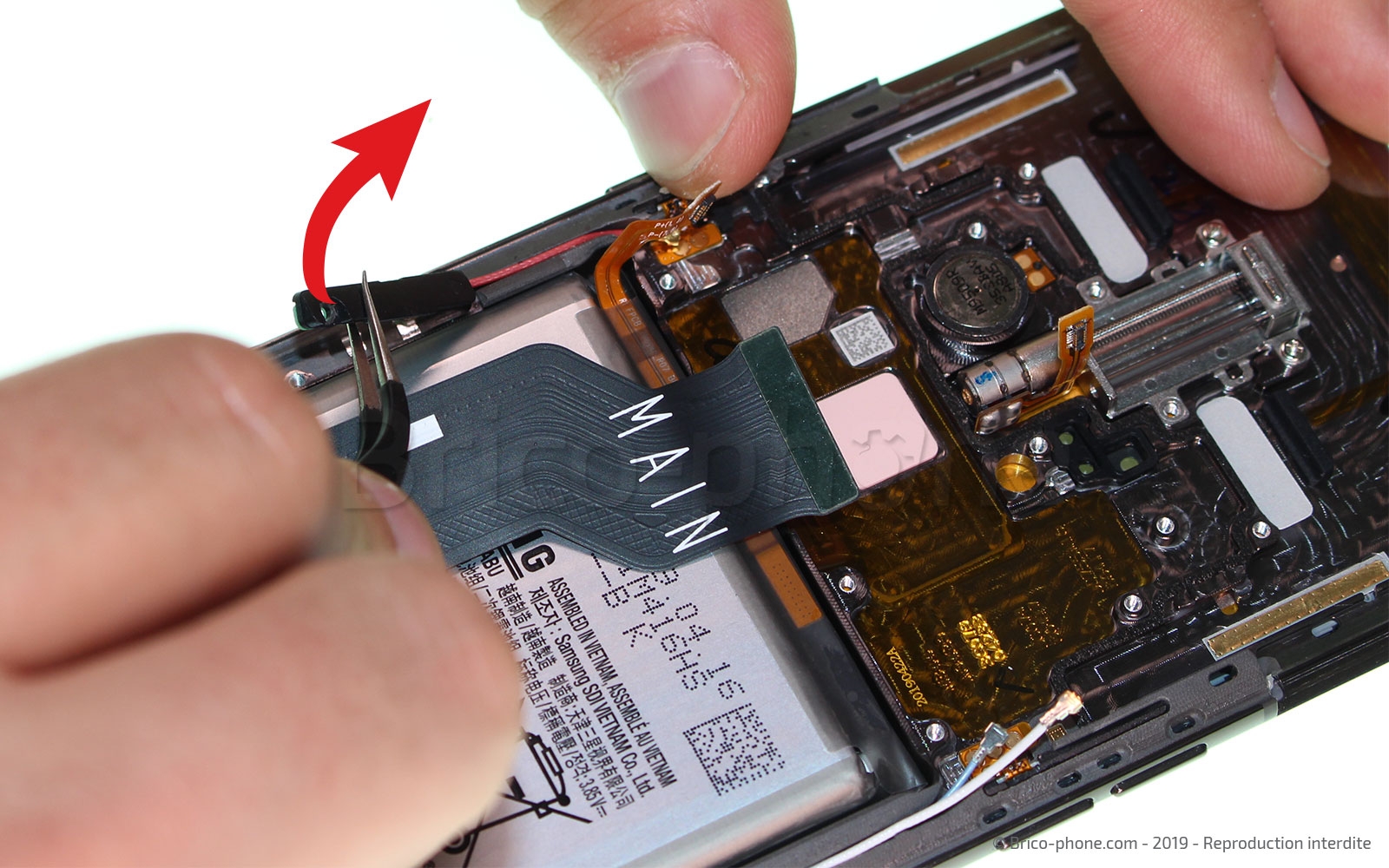

Etape 14 Retirer l'antenne secondaire et sa carte

Avec le tournevis cruciforme, retirez la vis maintenant l'antenne secondaire au châssis. Ensuite, retirez-la du Samsung Galaxy A80.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 15

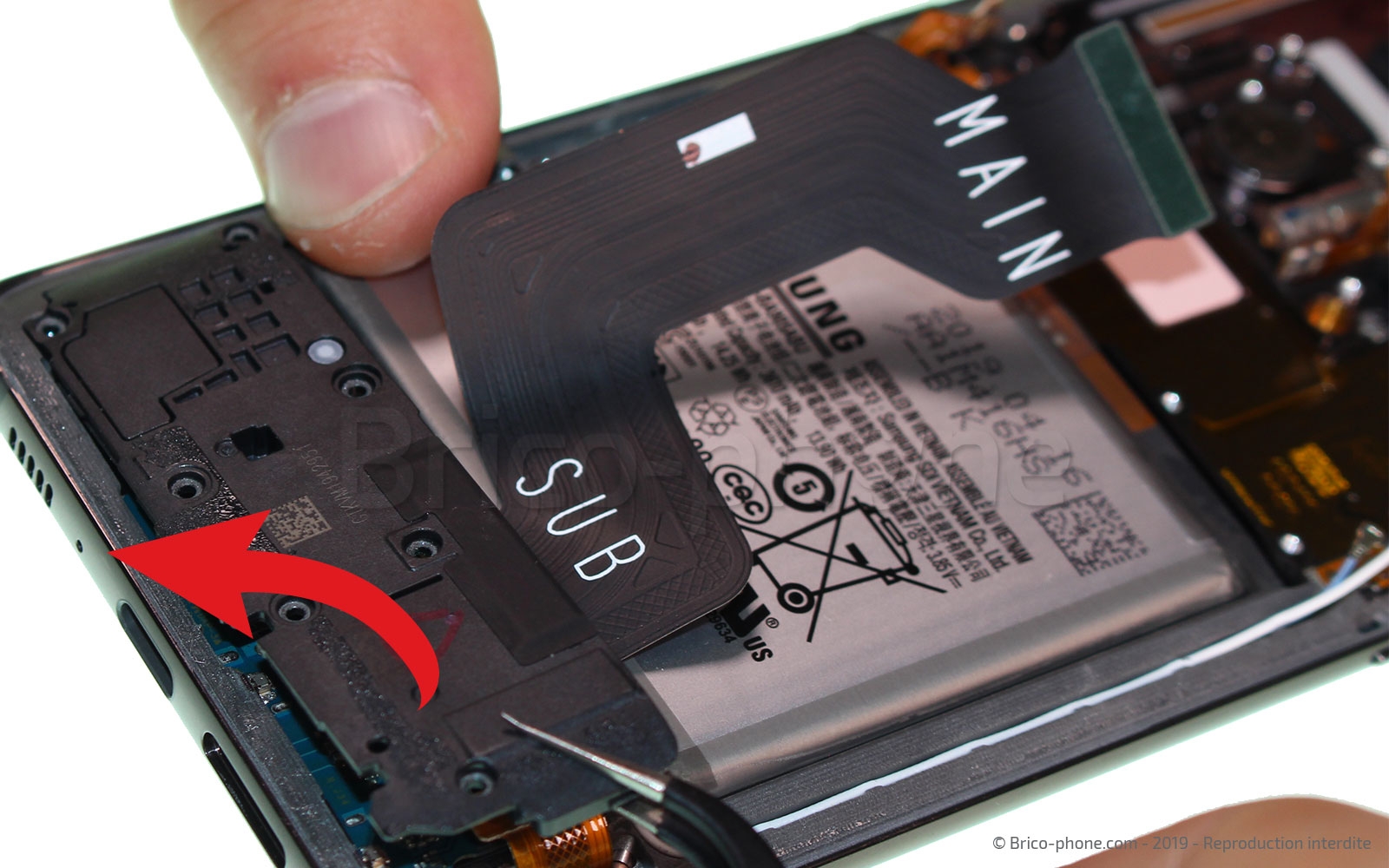

Etape 15 Extraire le bloc haut-parleur externe

Dans un premier temps, il vous faut retirer ls 7 vis du haut-parleur externe avant de pouvoir l'extraire avec la pincette en métal.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 16

Etape 16 Déconnecter le lecteur d'empreintes digitales, la nappe de l'écran et la rallonge

Déconnectez les trois nappes (lecteur d'empreintes, écran et rallonge) se trouvant sur le dock à l'aide du levier en nylon.
Outils
Levier Nylon
Etape 17

Etape 17 Déconnecter les câbles coaxiaux

Récupérez, à l'aide de la pincette en métal, les deux câbles coaxiaux, qu'il vous faudra replacer sur le nouveau bloc écran.
Outils
Pince Brucelles
Etape 18

Etape 18 Extraire le connecteur de charge

Retirez la dernière vis cruciforme avec le tournevis fourni dans le kit d'outils.
Le connecteur de charge peut maintenant être retiré, avec la spatule en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 19

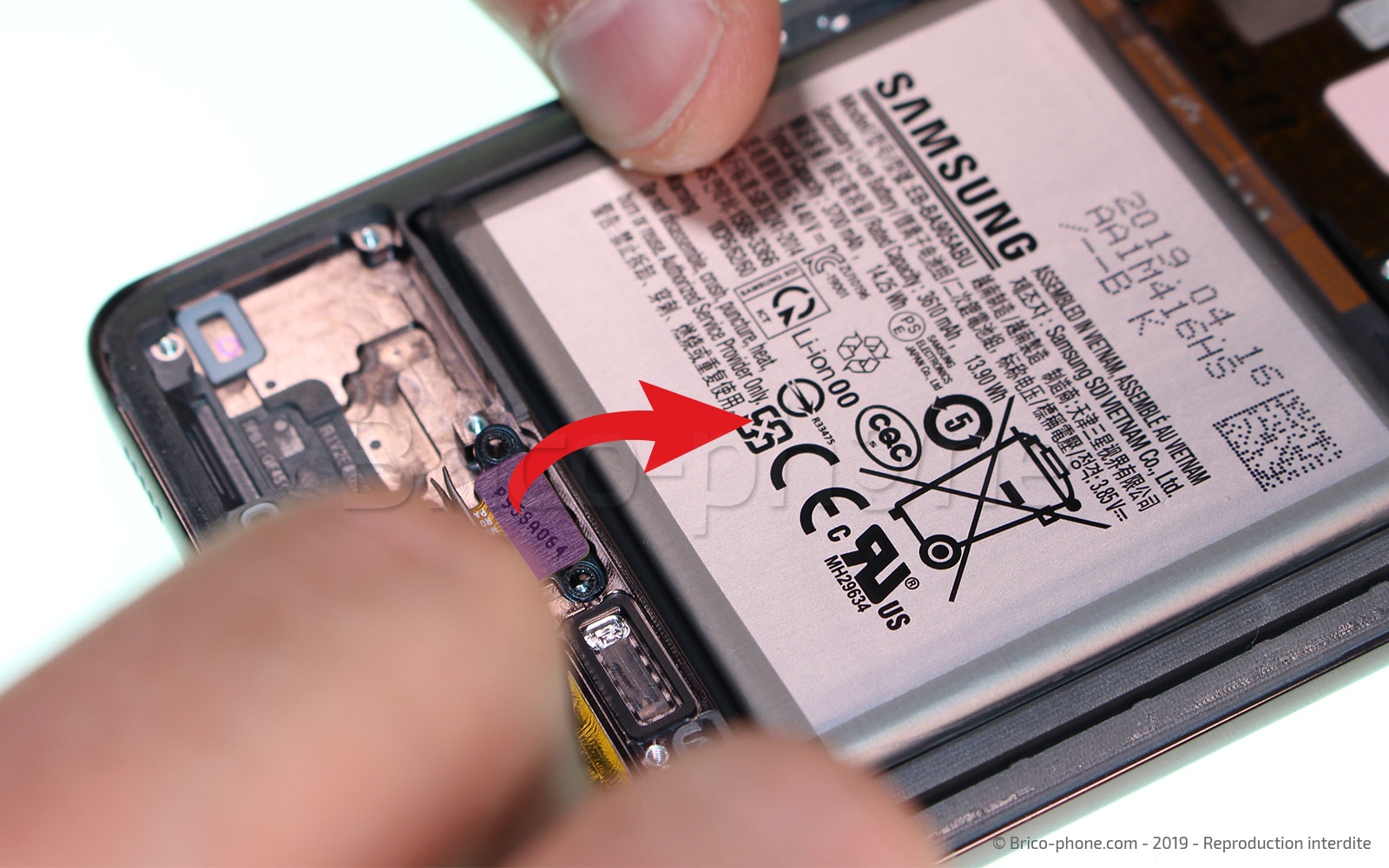

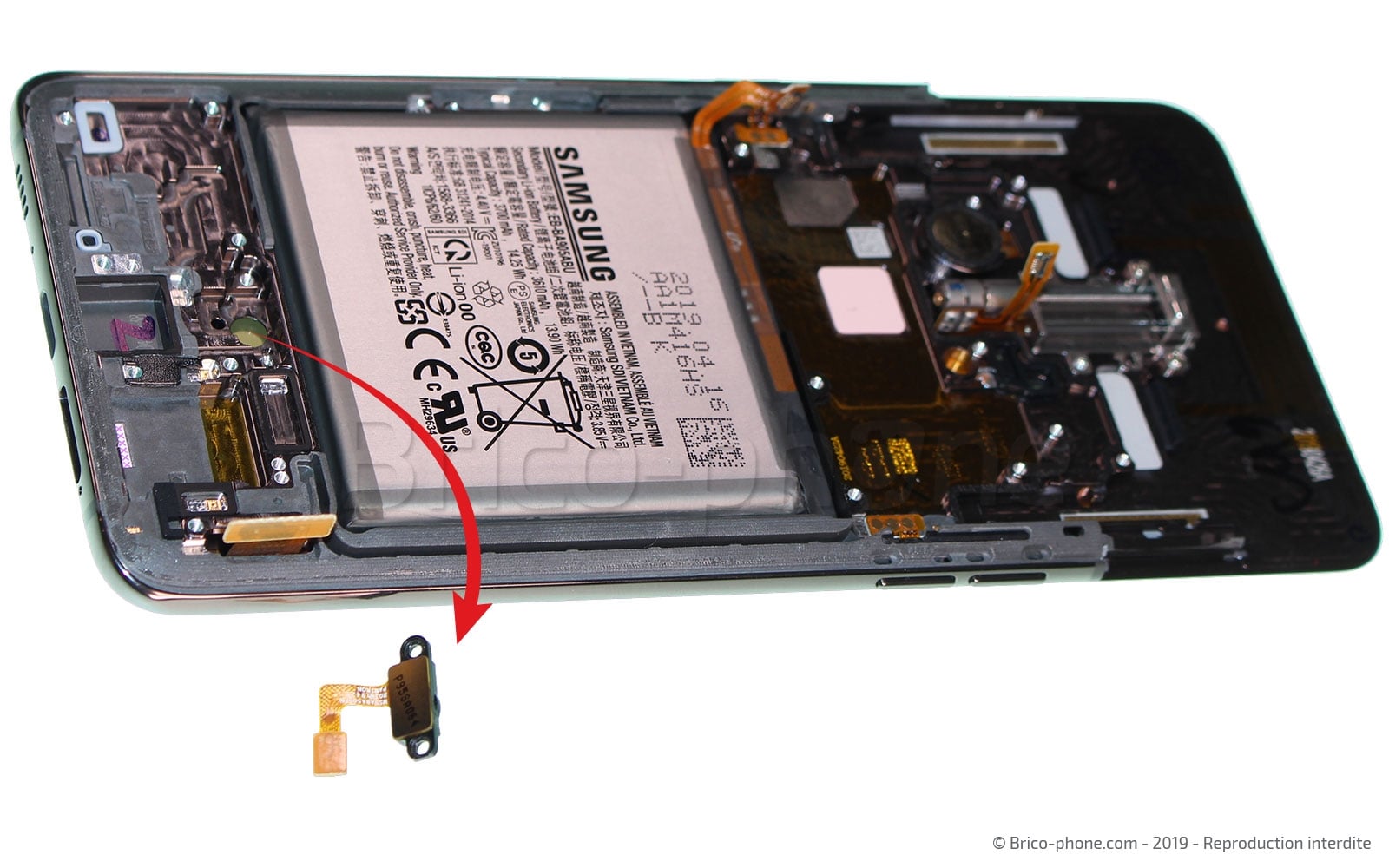

Etape 19 Récupérer le lecteur d'empreintes digitales

Sur la partie inférieure de l'appareil, il vous reste le lecteur d'empreintes digitales qu'il vous faut retirer. Pour cela, dévissez les deux vis cruciforme et sortez- le lecteur.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 20

Etape 20 Enlever le module moteur

Il est maintenant temps d'enlever le moteur du module caméra. Pour cela, enlever les deux vis situées de chaque coté et à l'aide de la pince métallique, retirez le module moteur.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 21

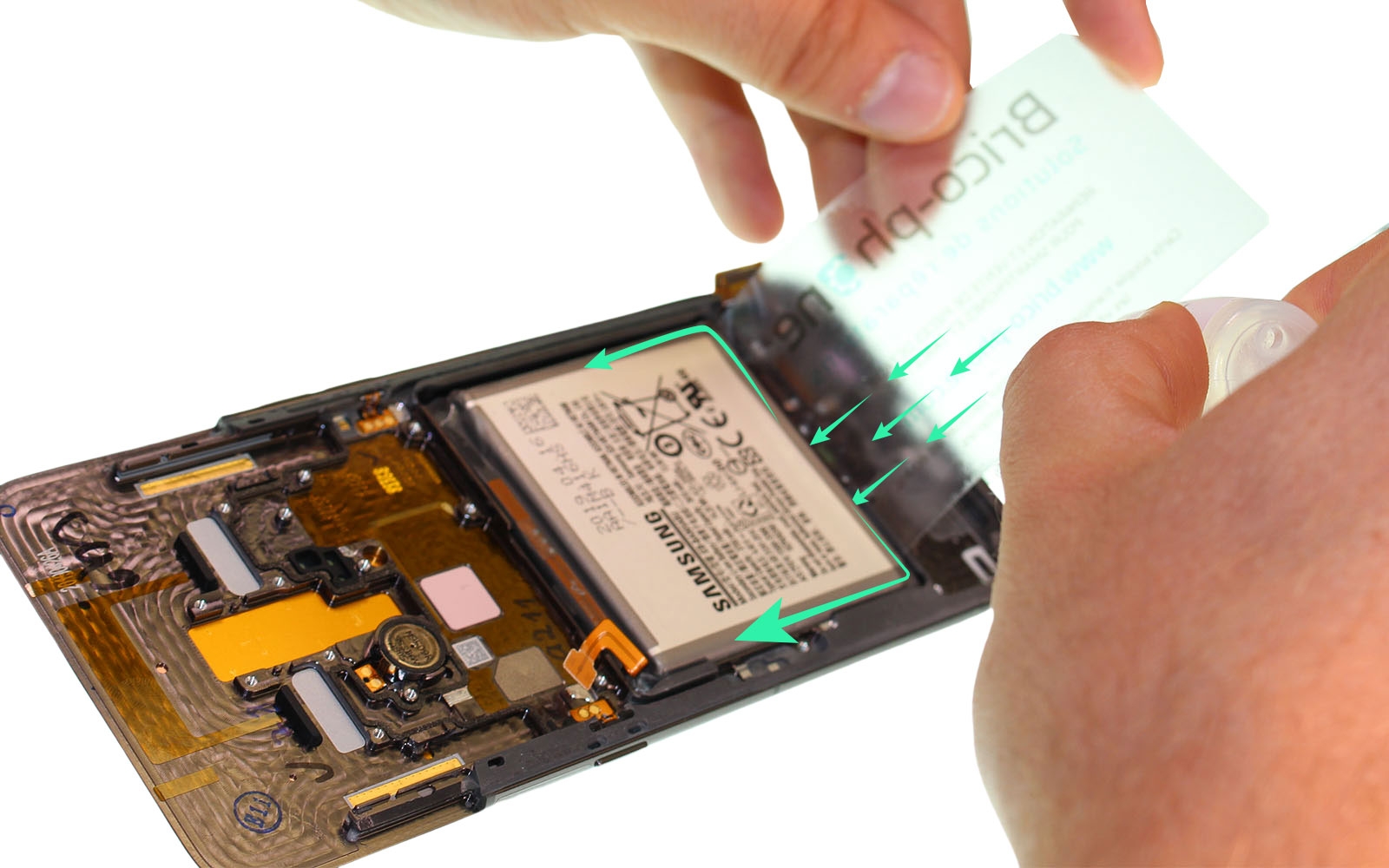

Etape 21 Ramollir le sticker de la batterie

Pour accéder à la dernière étape de ce démontage, il vous faut décoller le sticker se trouvant sous la batterie.
Pour vous faciliter la tâche, nous vous conseillons d'utiliser le liquide iRemover, il va permettre de ramollir la colle.
Positionnez la carte en PVC entre la batterie et le châssis afin de faire glisser le produit dessus pour qu'il s'insère sous le composant. Ensuite, placé la ventouse sur l'écran afin d'incliner le téléphone et permettre au liquide de se disperser sous la batterie.
Laissez agir 30 minutes.
Outils
Carte PVC
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 22

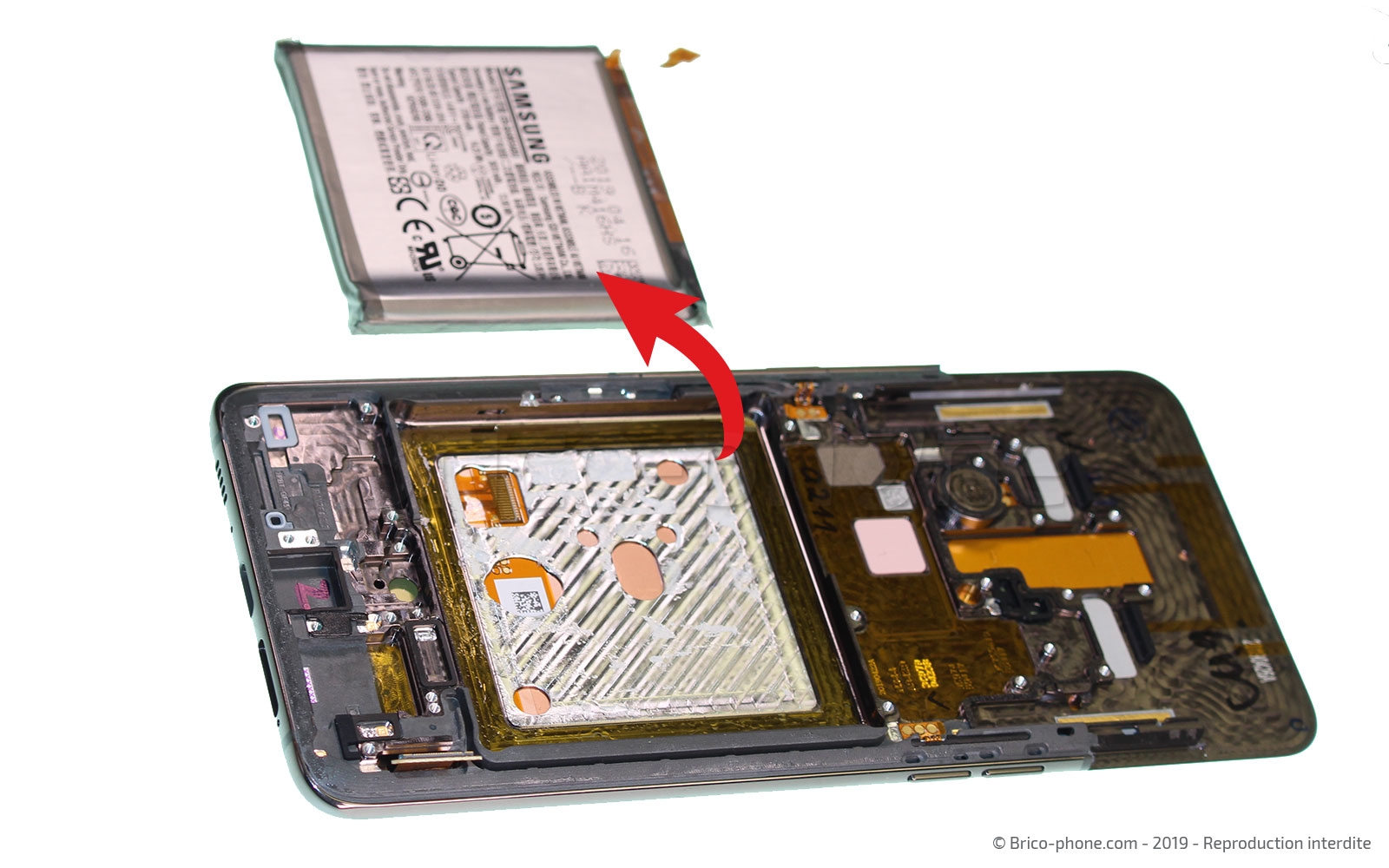

Etape 22 Retirer la batterie

Insérez la carte en PVC sous la batterie pour terminer le décollage et la soulever.
Outils
Carte PVC

Conseils pour le remontage

Le démontage du bloc écran touche à sa fin ! Pour remonter votre Samsung Galaxy A80, il vous suffit de remonter toutes les étapes dans l'ordre inverse.

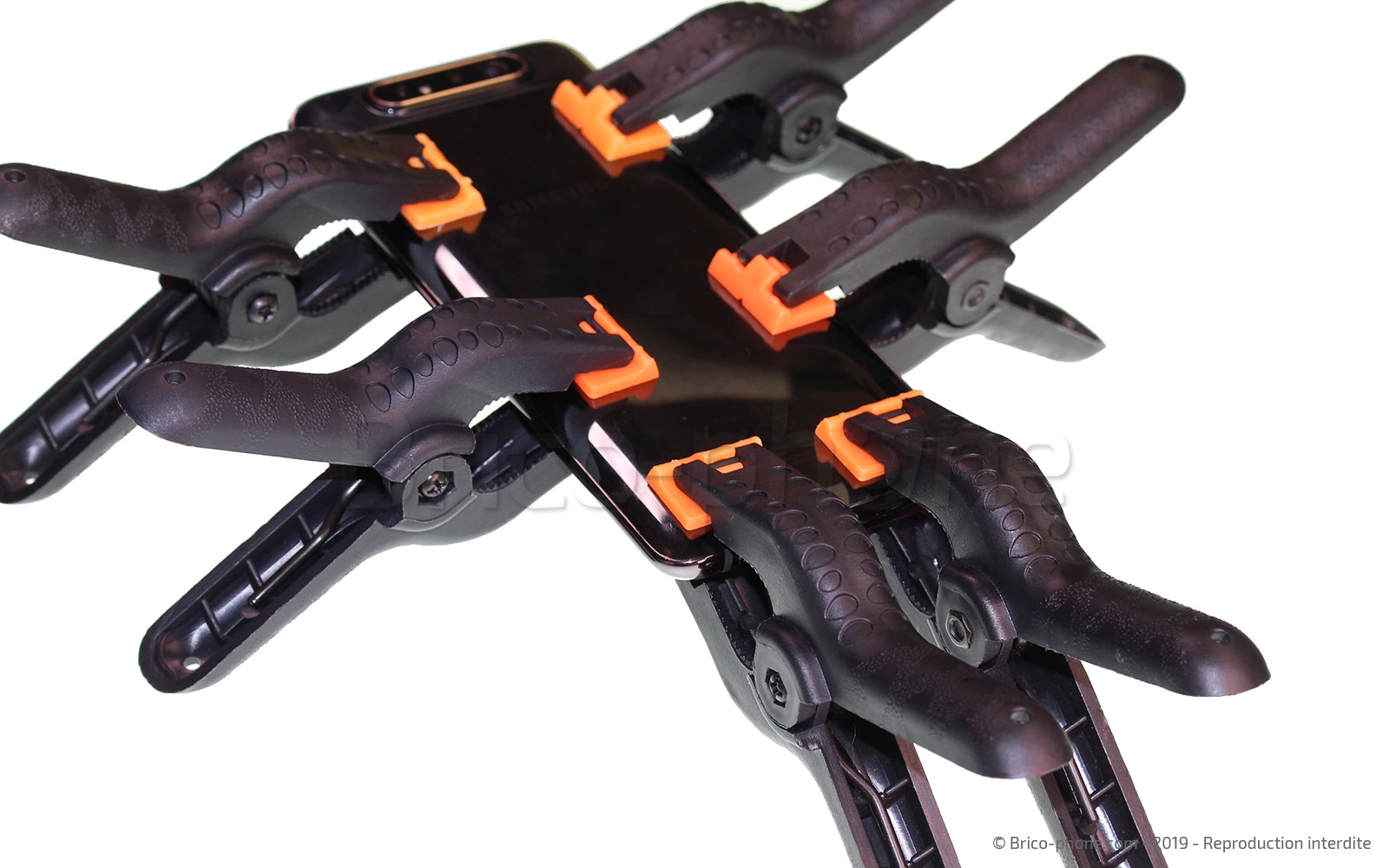

Lors du remontage de la coque arrière, faites attention à ne pas mettre de la colle sur les charnières coulissantes pour ne pas bloquer le module de la caméra. Mettez ensuite le téléphone sous presse, environ 1 heure à l'aide de pinces.
