Démontage totale du Xiaomi Mi A2

Vous êtes l'heureux propriétaire d'un Xiaomi Mi A2 et vous souhaitez découvrir comme ce dernier se compose à l'intérieur ou alors vous avez un petit composant comme un vibreur à changer et vous ne savez pas comment faire pour le remplacer. Brico-Phone vous propose ce tutoriel photo pour vous accompagner tout au long de votre réparation.

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

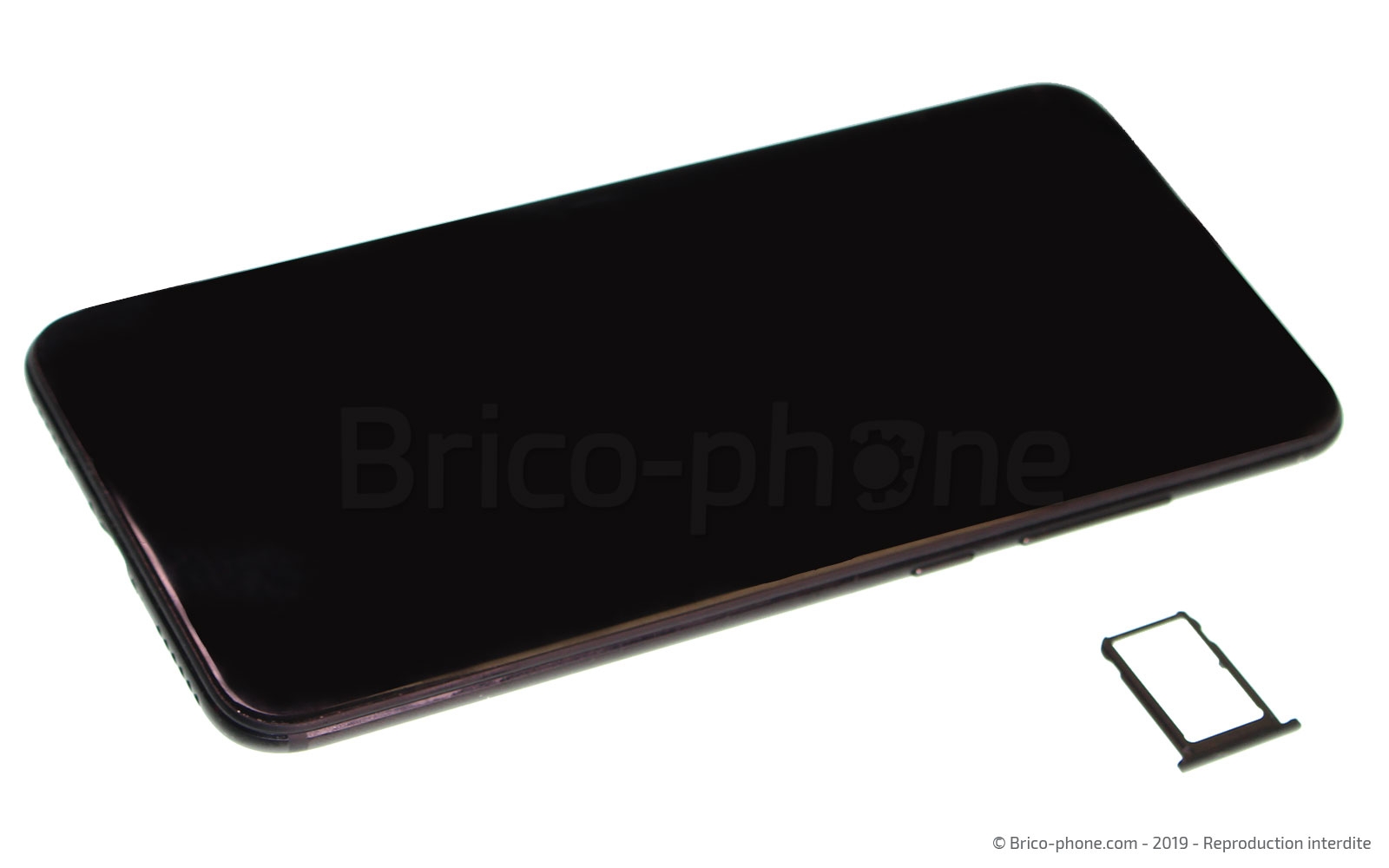

Avant de commencer

Dans un premier temps, il est impératif de vérifier le numéro de modèle de votre smartphone. En effet, si vous possédez un Xiaomi Mi A2, la référence inscrite au dos sera : M1804D2SG.

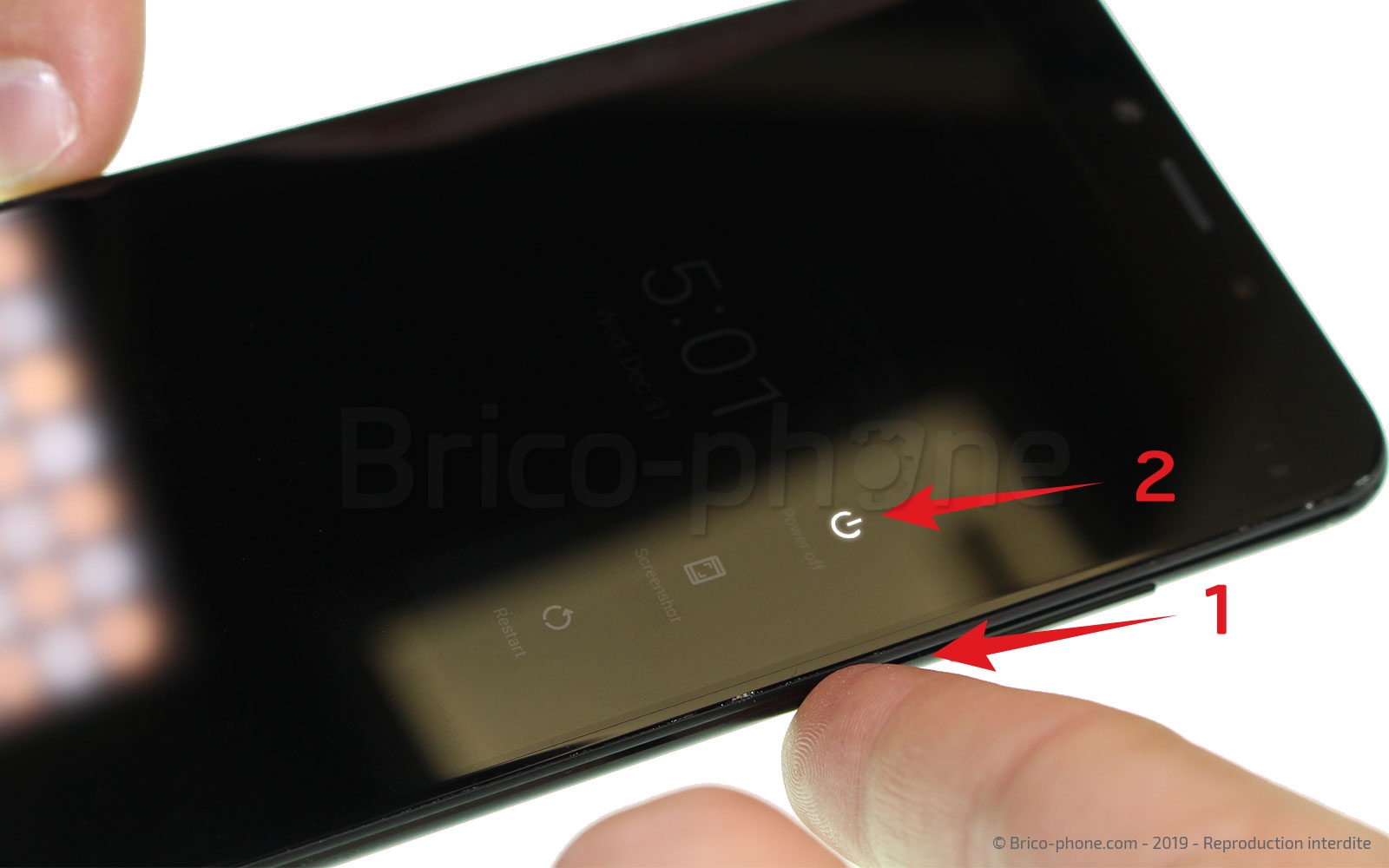

Ensuite, vous pouvez éteindre votre téléphone en appuyant sur le bouton Power à droite de l'appareil et sélectionner "éteindre" sur le menu affiché.

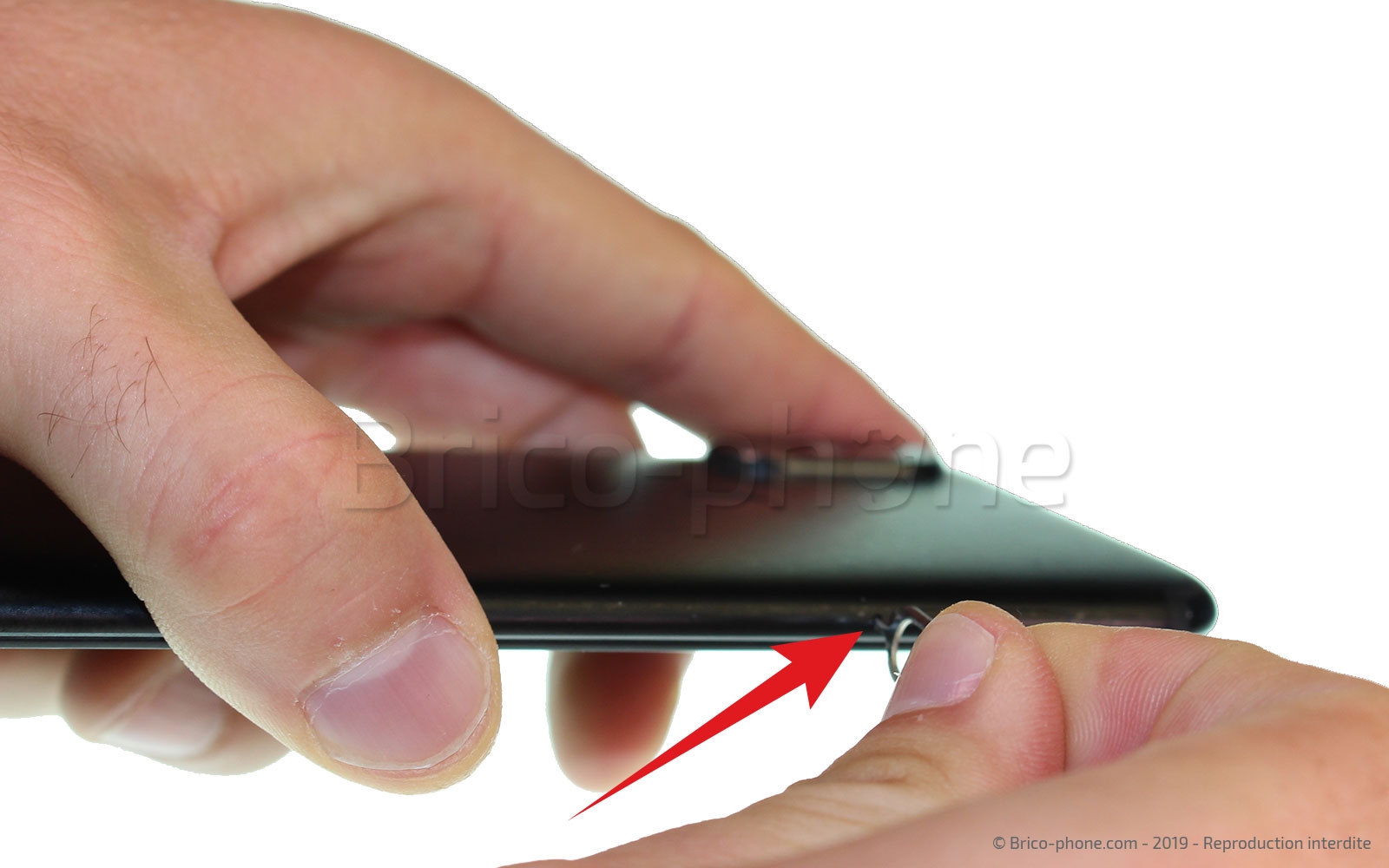

Il ne vous reste plus qu'à sortir le rack SIM à l'aide de l'outil d'extraction de votre kit d'outils.
Outils
SIM
Etape 1

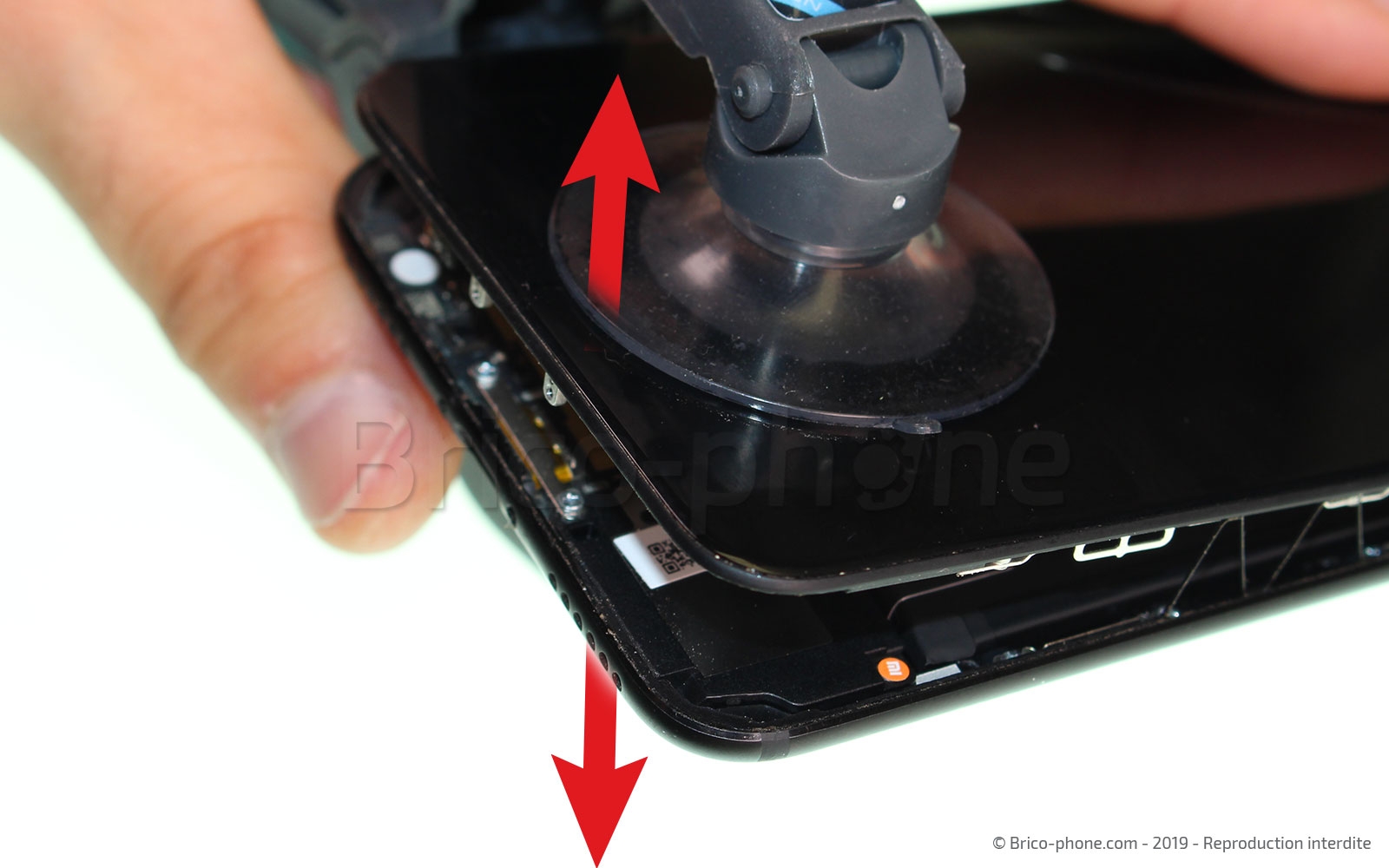

Etape 1 Ouverture du smartphone

Pour ouvrir votre Xiaomi Mi A2, il vous faut retirer les deux vis placées près du connecteur de charge après deux options s'offrent à vous.
La première manière est d'utiliser la ventouse que vous positionnerez sur le bas de votre écran, et d'insérer entre ce dernier et le châssis le médiator en métal.

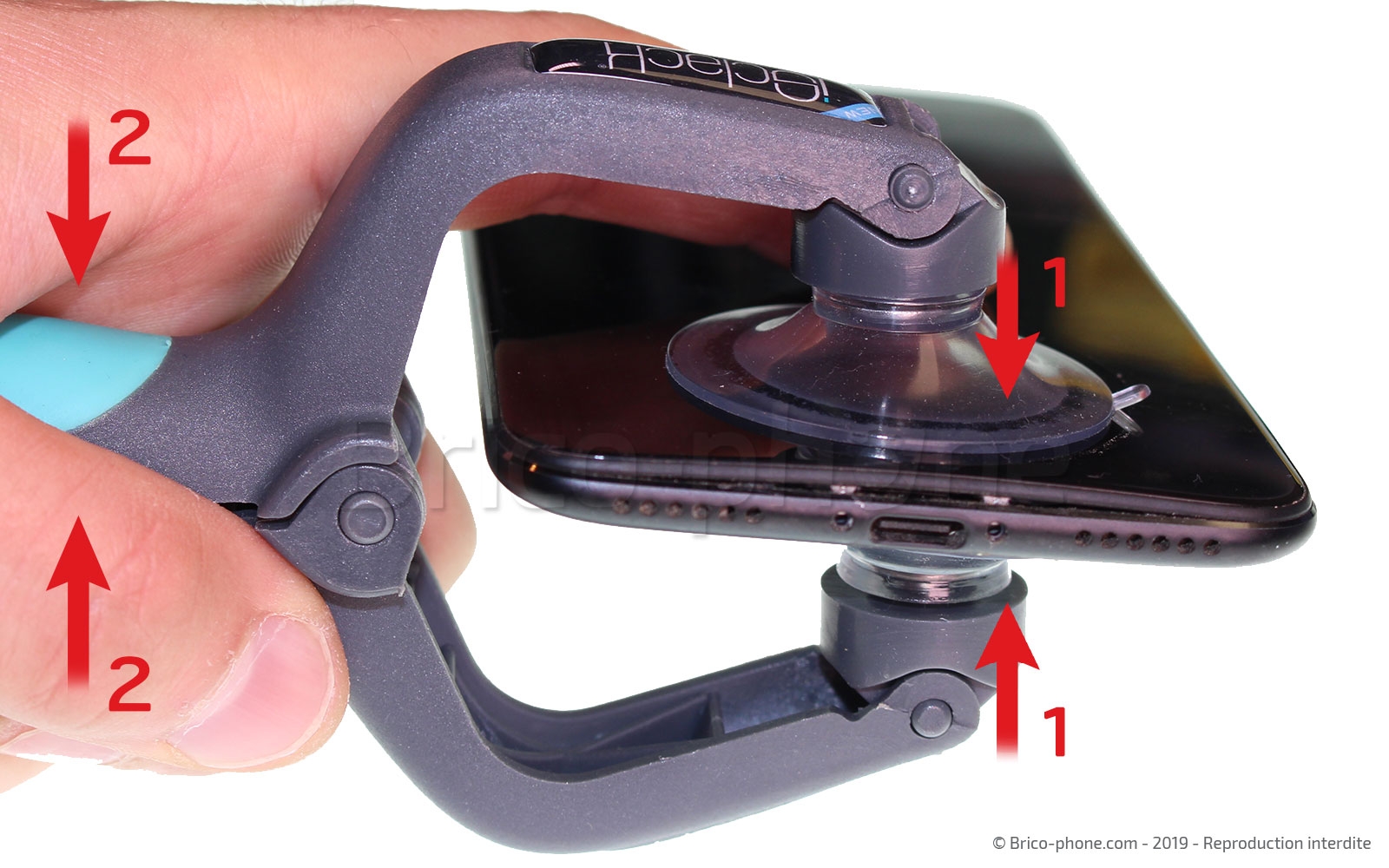

Le deuxième procédé est d'utiliser l'outil iSclack. Placez l'ustensile sur la partie basse de l'appareil et collez les deux ventouses. Ensuite, pressez le manche de l'iSclack et votre écran devrait se soulever.
Outils
Médiator
Tournevis Pentalobe
Ventouse
Pièces
Pince double ventouse iSclack 19.90€
Tournevis pentalobe pour iPhone 3.90€
Etape 2

Etape 2 Accéder à l'intérieur du téléphone

Une fois le contour du châssis décollé, vous pouvez ouvrir votre Xiaomi Mi A2.
Néanmoins, faites attention à la nappe de l'écran encore connectée. En effet, nous vous conseillons de l'ouvrir en retournant l'écran par le bas, pour le faire chevaucher le châssis.
Etape 3

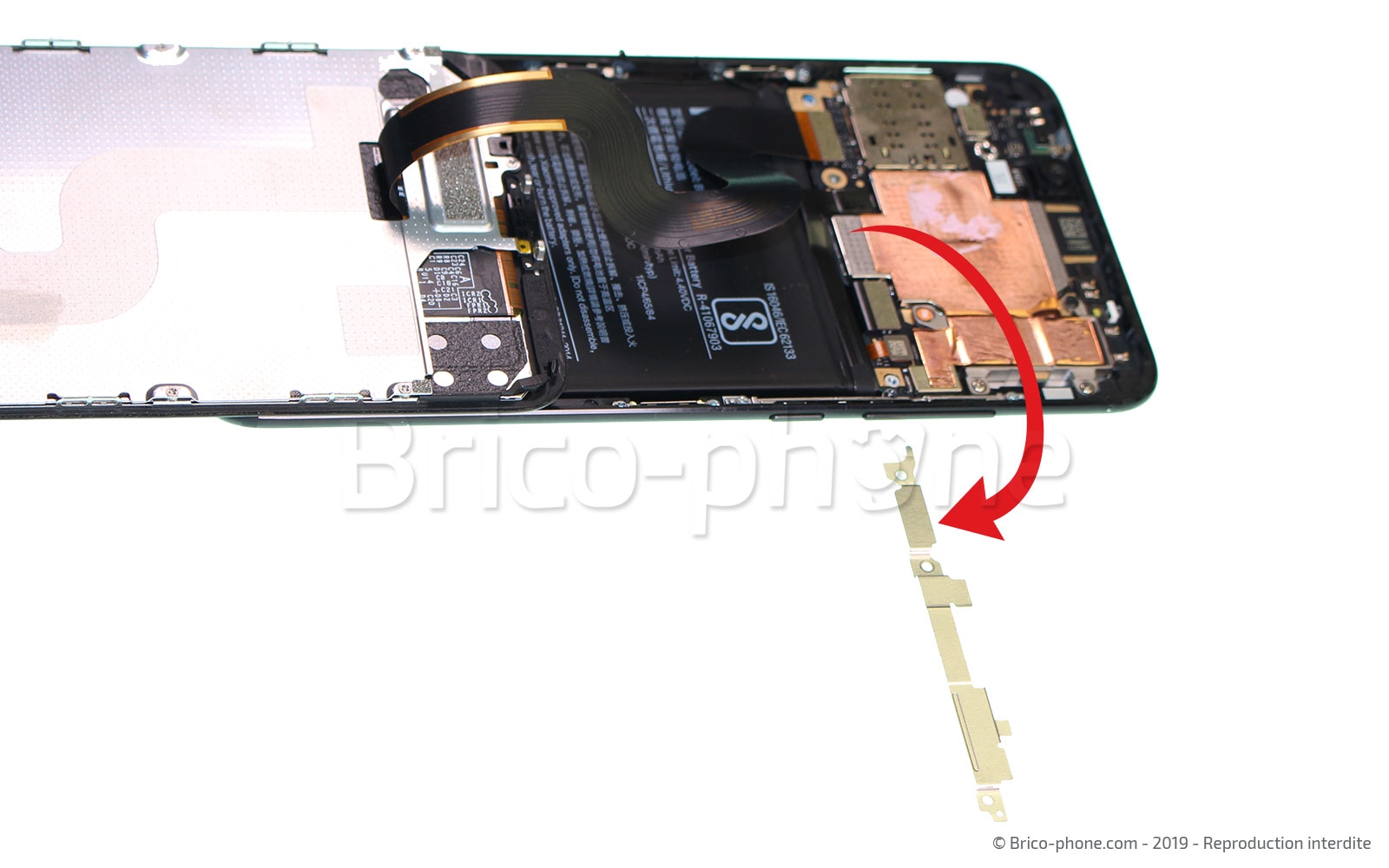

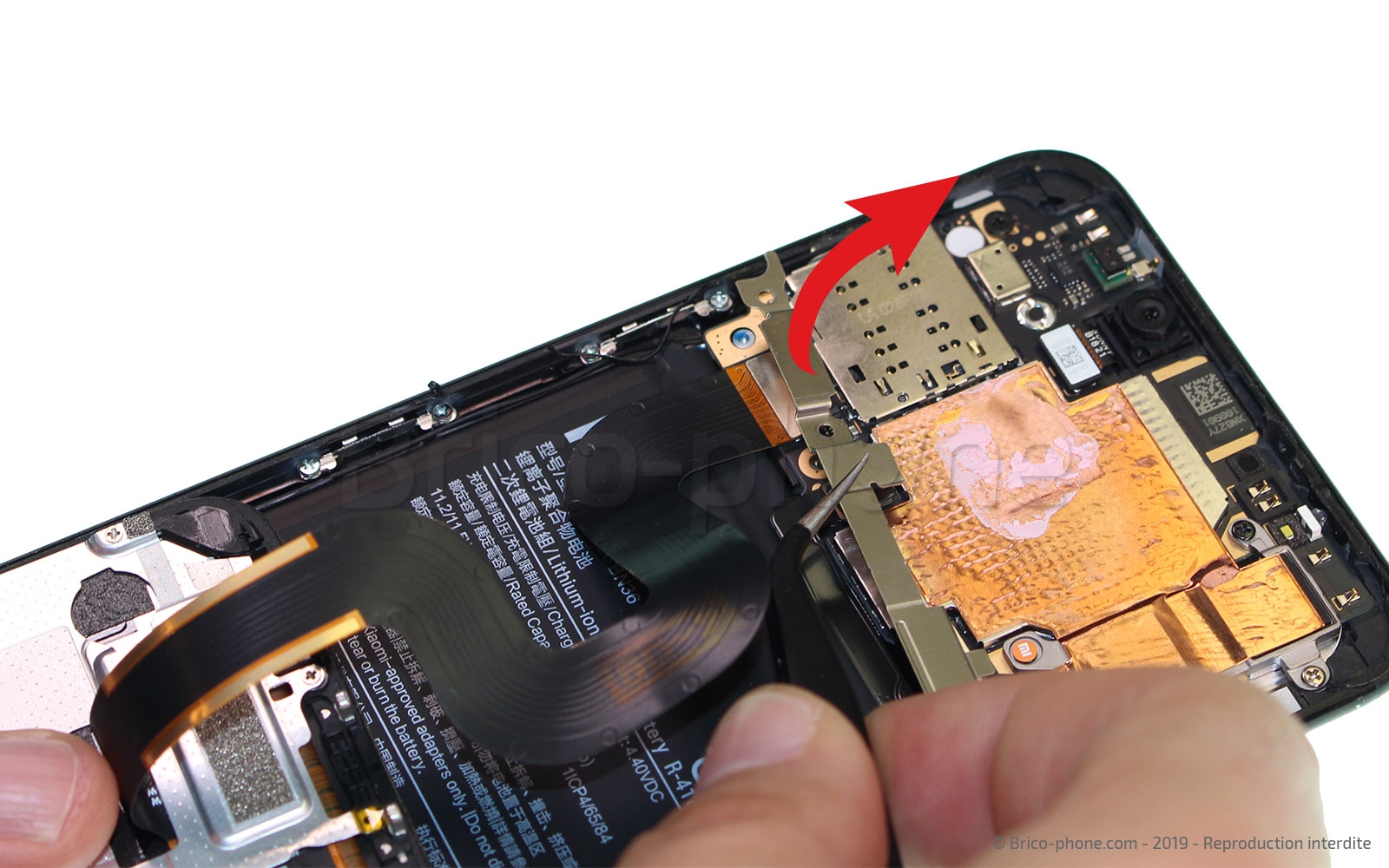

Etape 3 Retirer le cache des nappes

Pour travailler en toute sécurité, il nous faut débrancher la batterie.
Pour cela, à l'aide du tournevis cruciforme, retirez les 3 vis du cache métallique avant de l'extraire avec la pince en métal.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 4

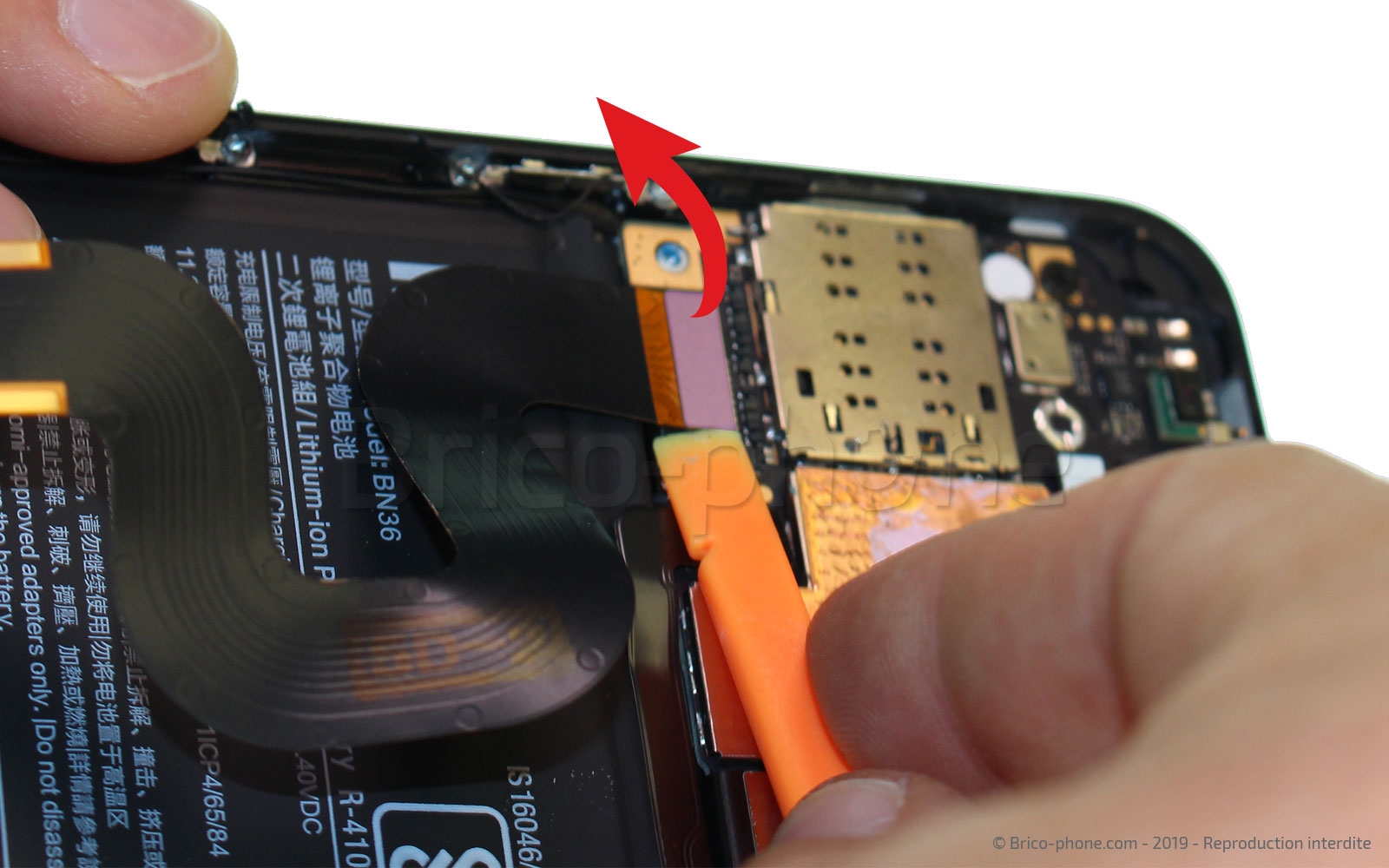

Etape 4 Débrancher la batterie et l'écran

A l'aide du levier en nylon, déconnectez la nappe de la batterie ainsi que celle de l'écran. Vous pouvez maintenant mettre de coté la partie écran de votre appareil.
Outils
Levier Nylon
Etape 5

Etape 5 Retirer les derniers éléments

Avant de changer votre écran et de retirer la plaquette, il vous faut récupérer les derniers éléments de l'ancien écran. En effet, à l'aide de la pince en métal, vous pouvez extraire le capteur d'iris et le haut-parleur interne.
Outils
Pince Brucelles
Pièces
Haut-parleur interne pour Xiaomi Mi A2 7.90€
Etape 6

Etape 6 Retirer la plaquette intermédiaire

A l'aide de votre tournevis cruciforme, dévissez les 7 vis retenant la plaquette au châssis de l'écran.
Ensuite, il vous suffit simplement de soulever la plaquette, avec le levier en nylon, et de la retirer tout en faisant attention à la nappe de connexion de l'écran.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 7

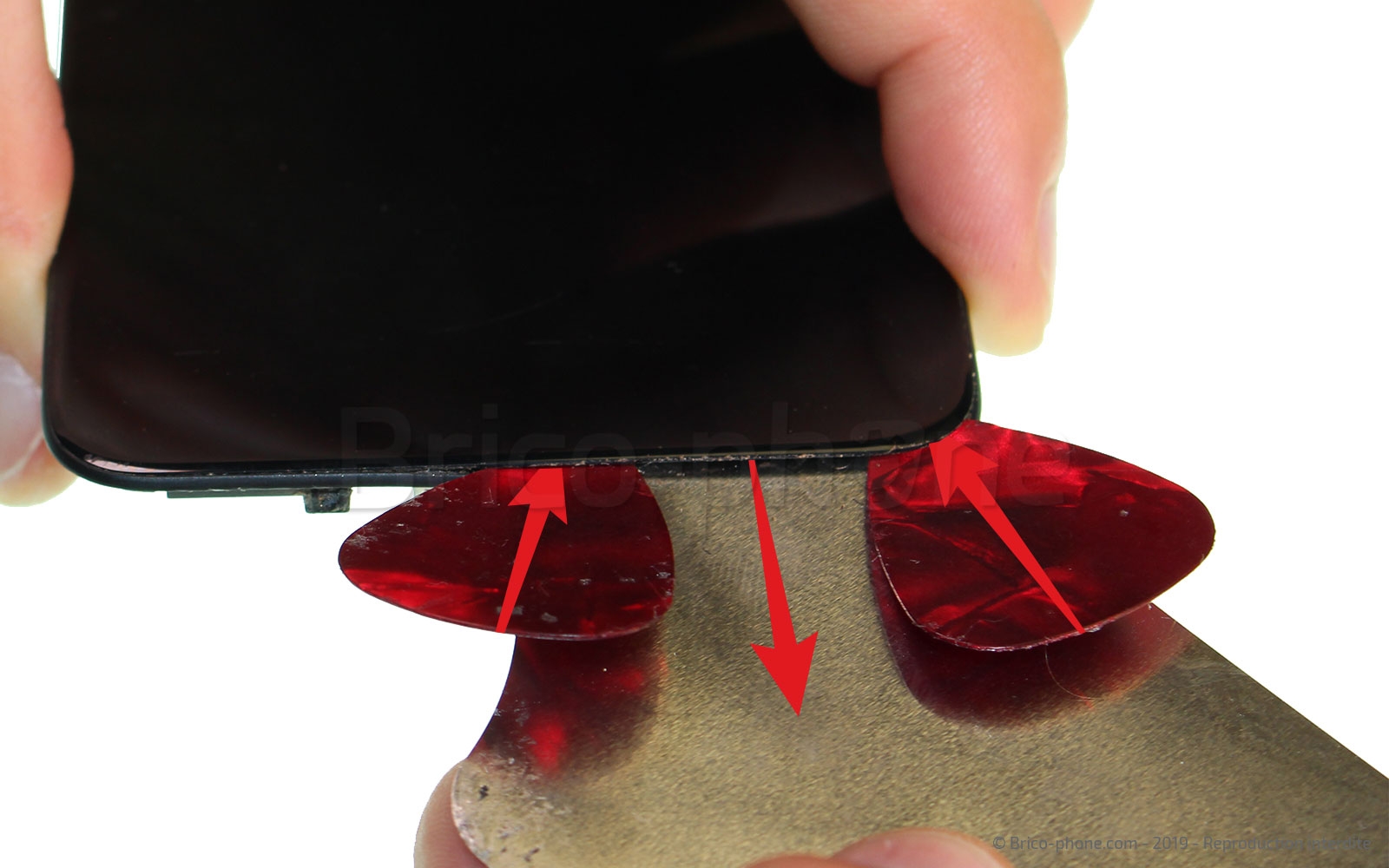

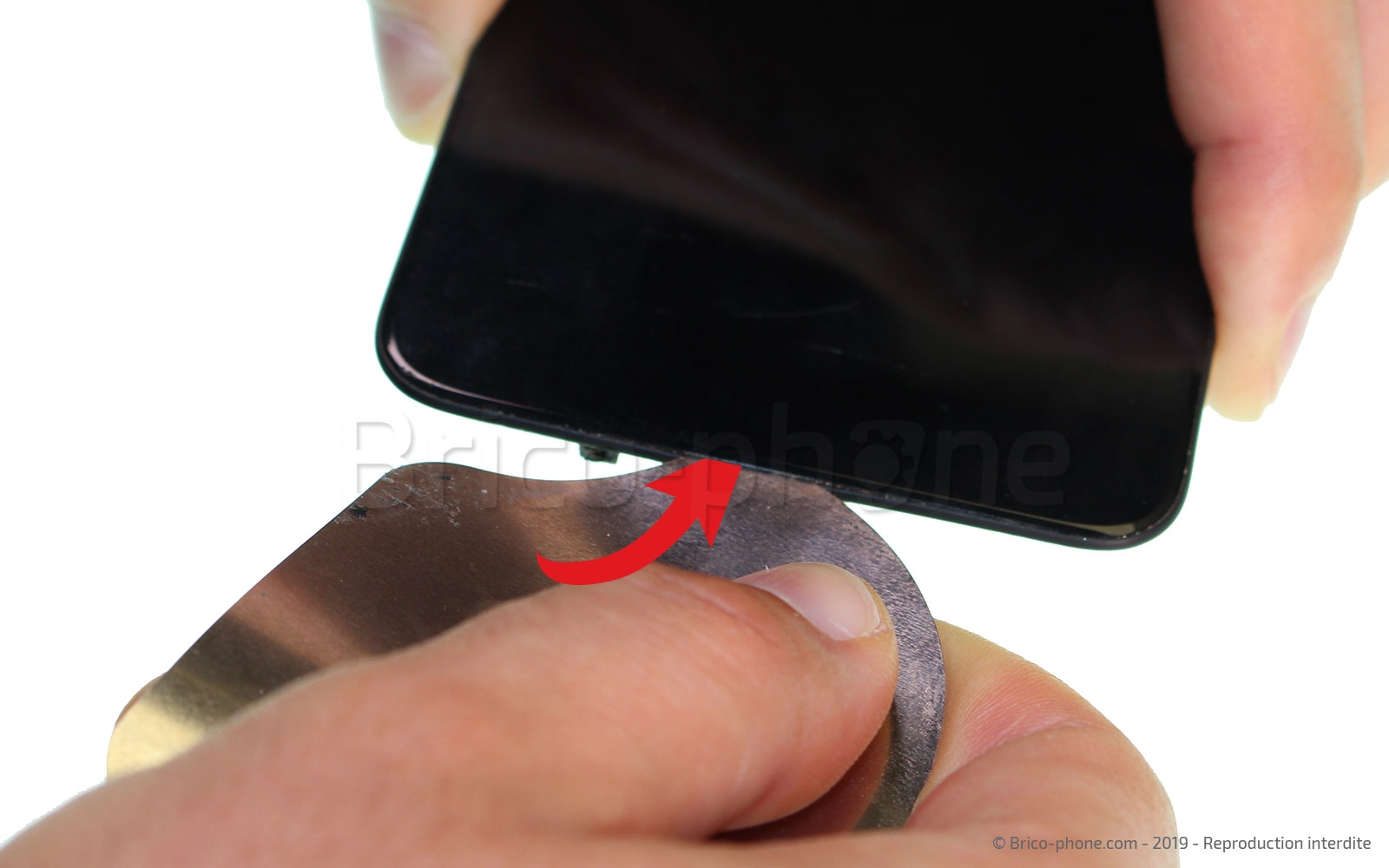

Etape 7 Décoller l'écran

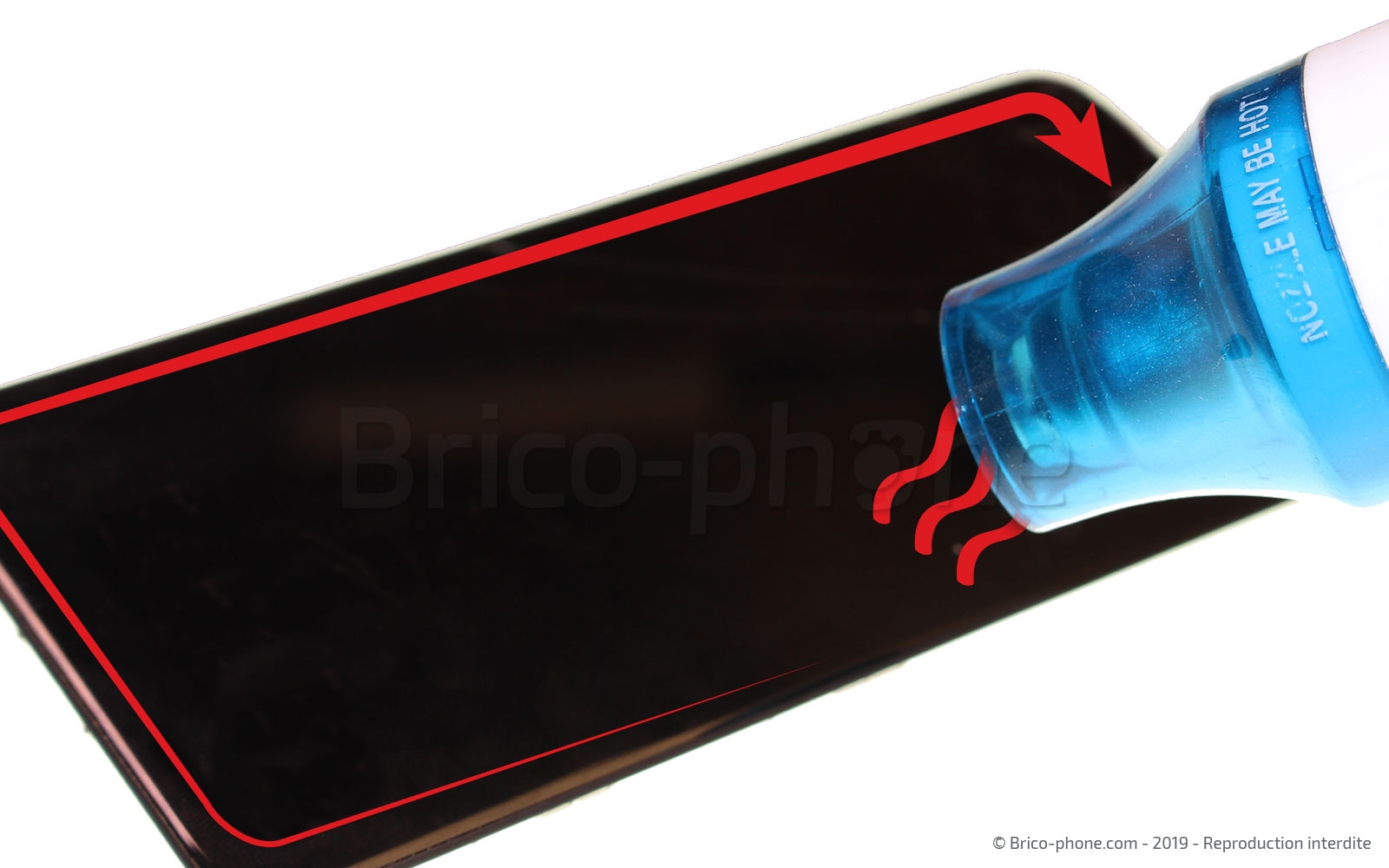

Pour retirer l'écran de la plaquette en métal, il vous chauffer ce dernier. Pour cela, nous vous conseillons d'utiliser soit décapeur thermique soit le petit coussin chauffant, vendus sur notre site internet.
Néanmoins, si vous n'avez pas ces outils, un sèche-cheveux fera l'affaire mais attention vous ne devait pas dépasser une température maximale de 80°C.
A l'aide de l'outil iFlex, créer un léger interstice afin de pouvoir y insérer les mediators en plastique.
Outils
Médiator
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Outil d'ouverture iFlex 9.90€
Etape 8

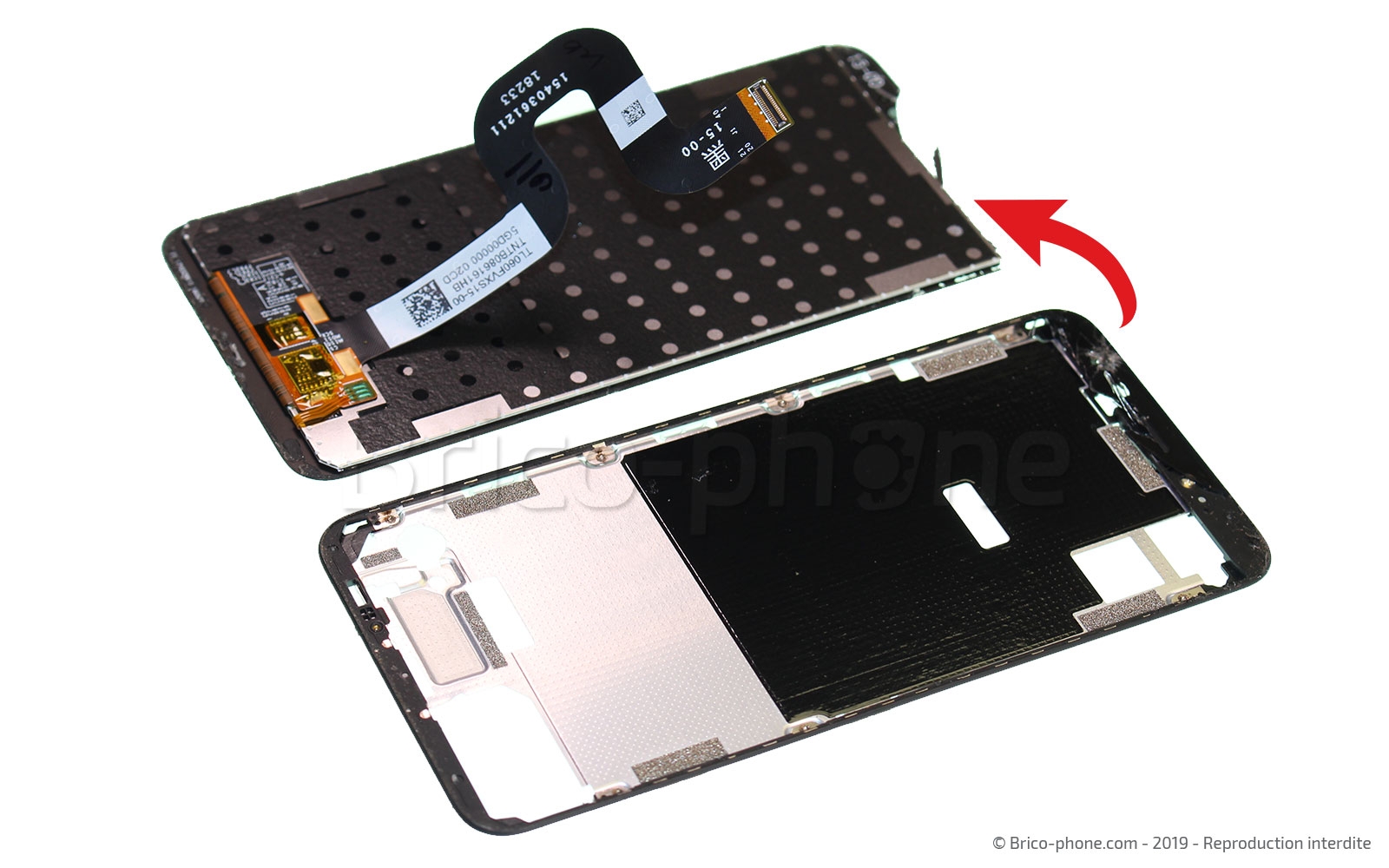

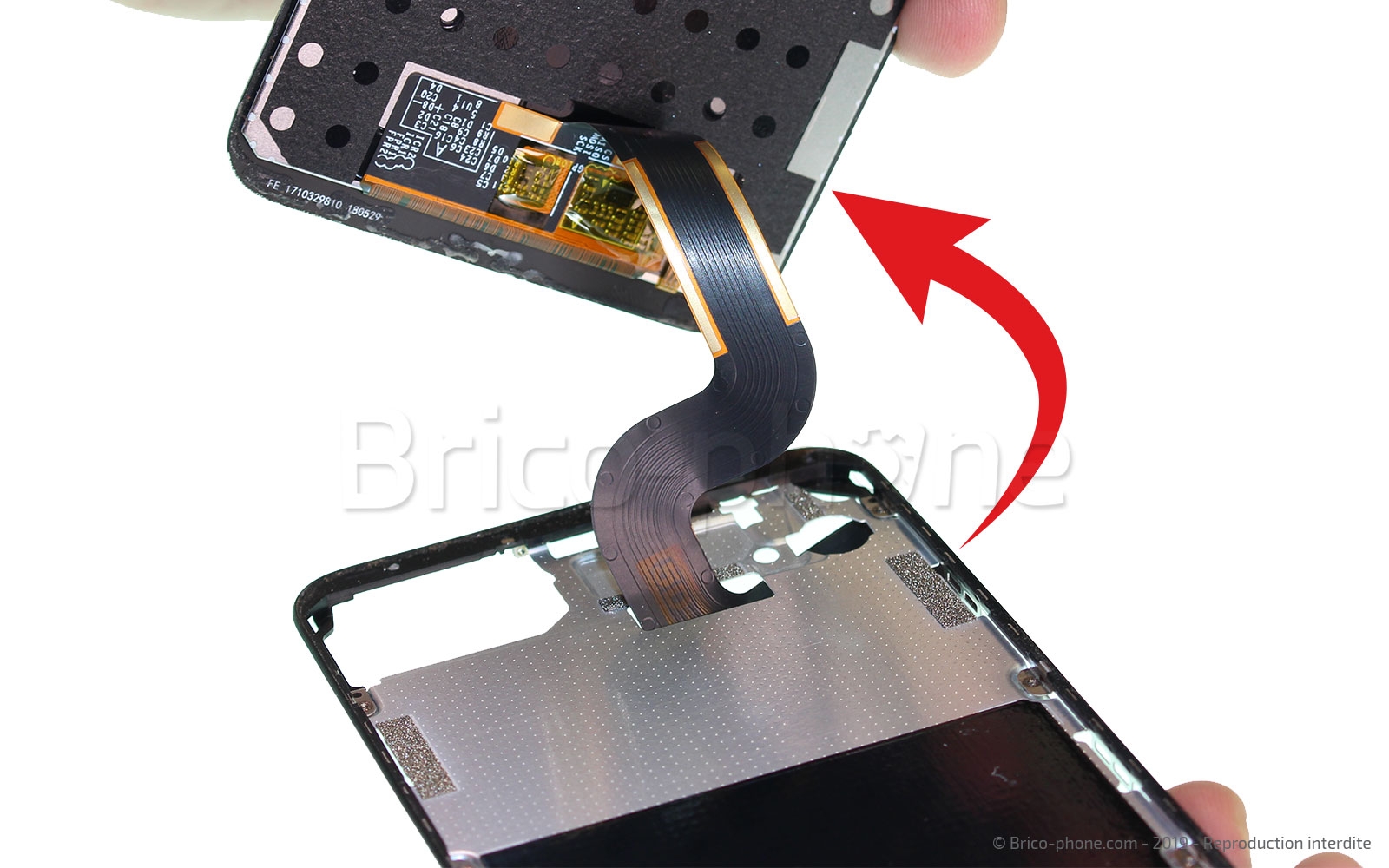

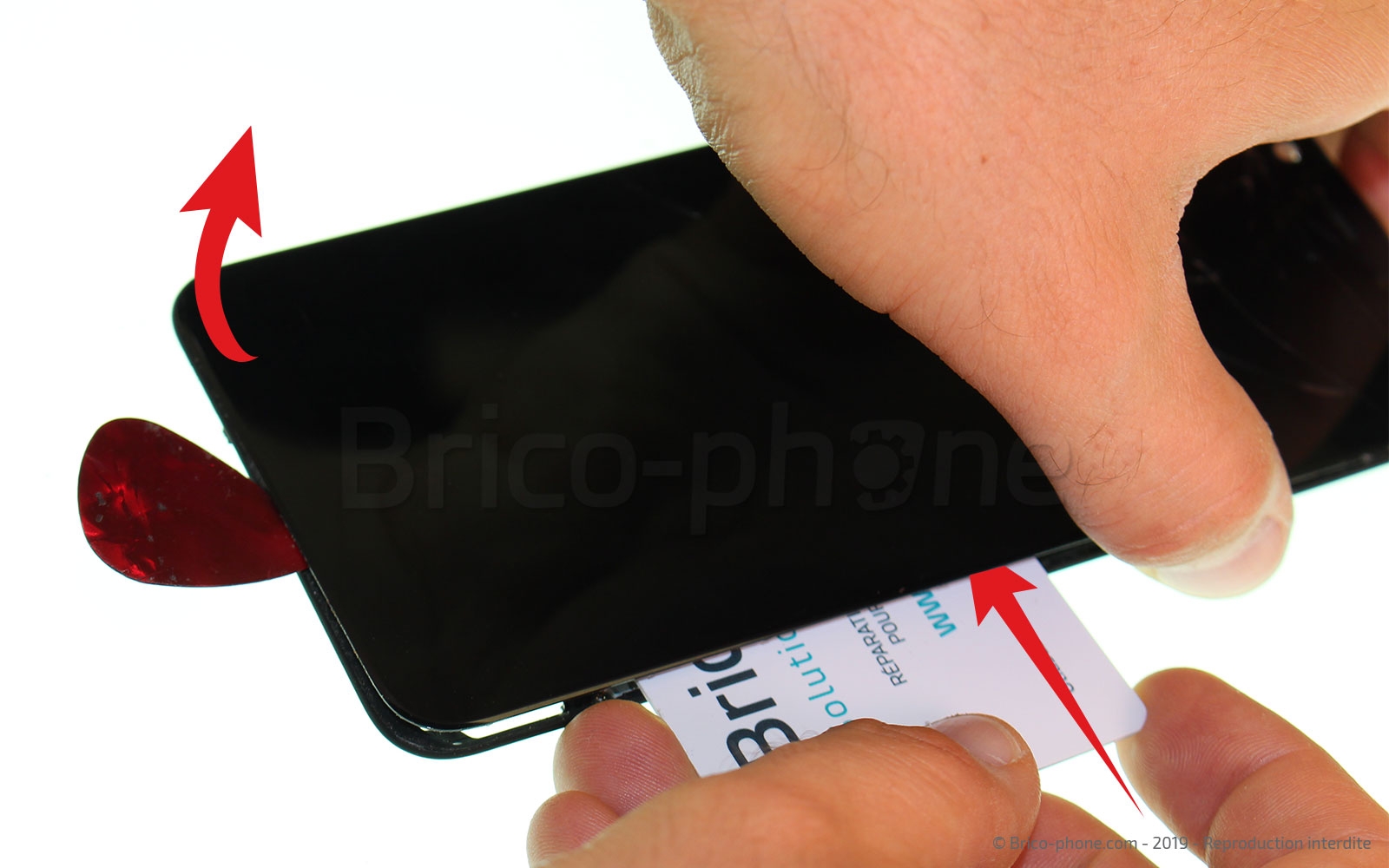

Etape 8 Retirer l'écran

Avec les médiators en plastique, faites le tour du téléphone. Ensuite, pour ne pas abîmer la nappe de l'écran, utilisez la carte en PVC pour terminer le décollage.
N'hésitez pas rechauffer légèrement l'écran si des tensions apparaissent.
Outils
Carte PVC
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Etape 9

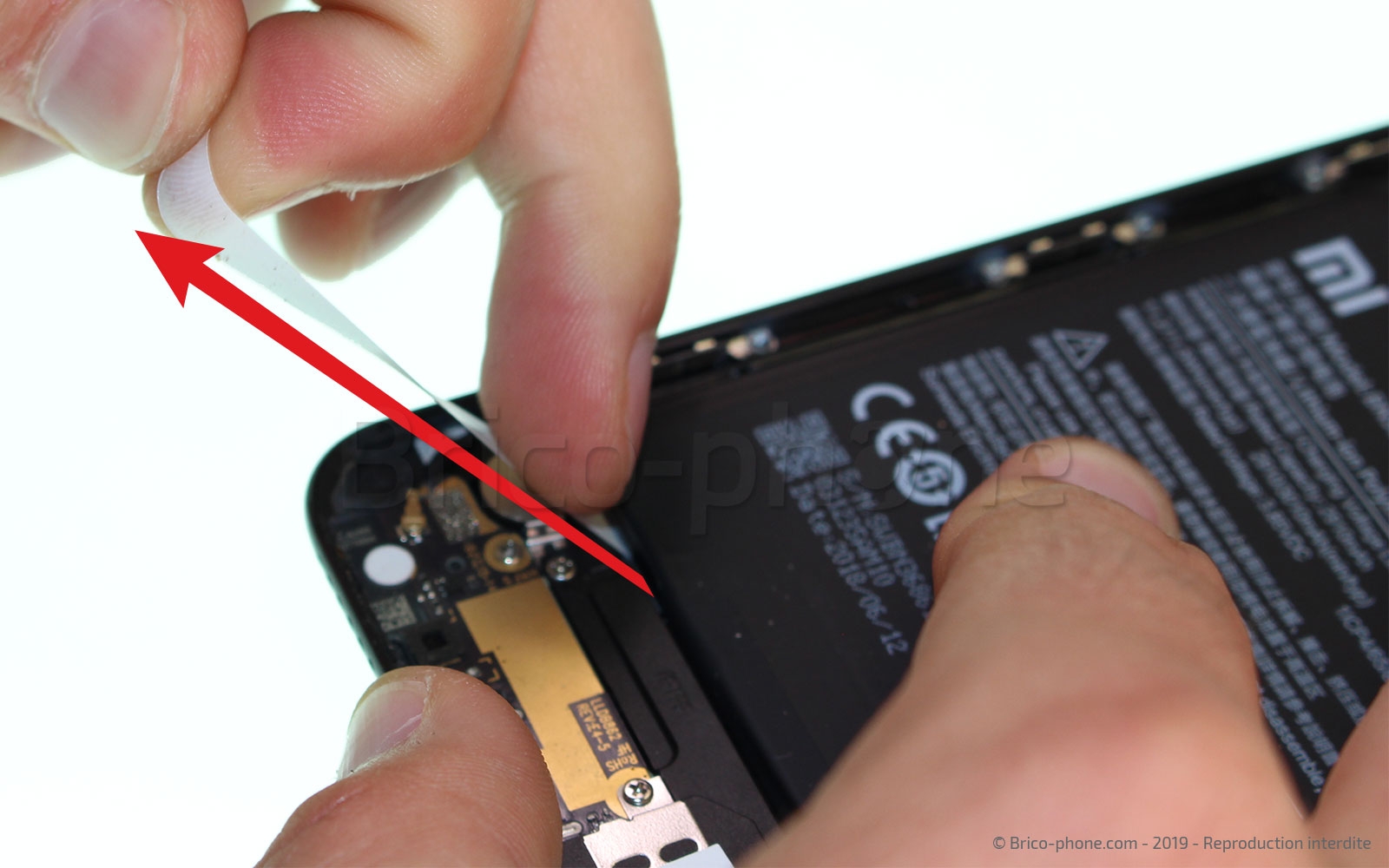

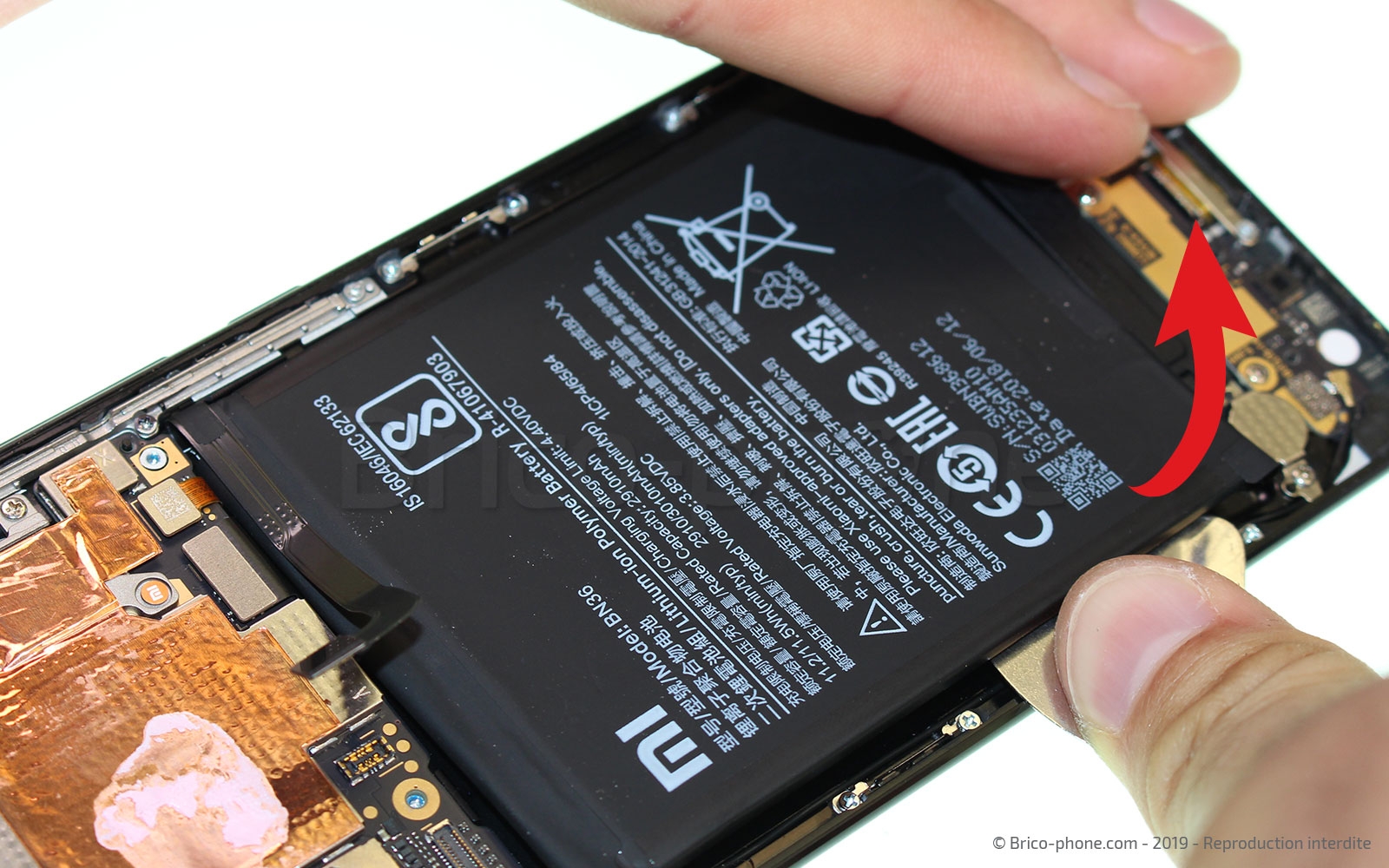

Etape 9 Décoller la batterie

Vous trouverez sur votre batterie deux languettes qui vous permettent de décoller le composant avec plus de facilité. Pour cela, il vous suffit d'attraper les adhésifs noirs, un par un, et de tirer dessus délicatement pour retirer tout le sticker.
Par la suite, insérez le médiator en métal entre le châssis et la batterie, pour soulever cette dernière.
Outils
Levier Nylon
Médiator
Etape 10

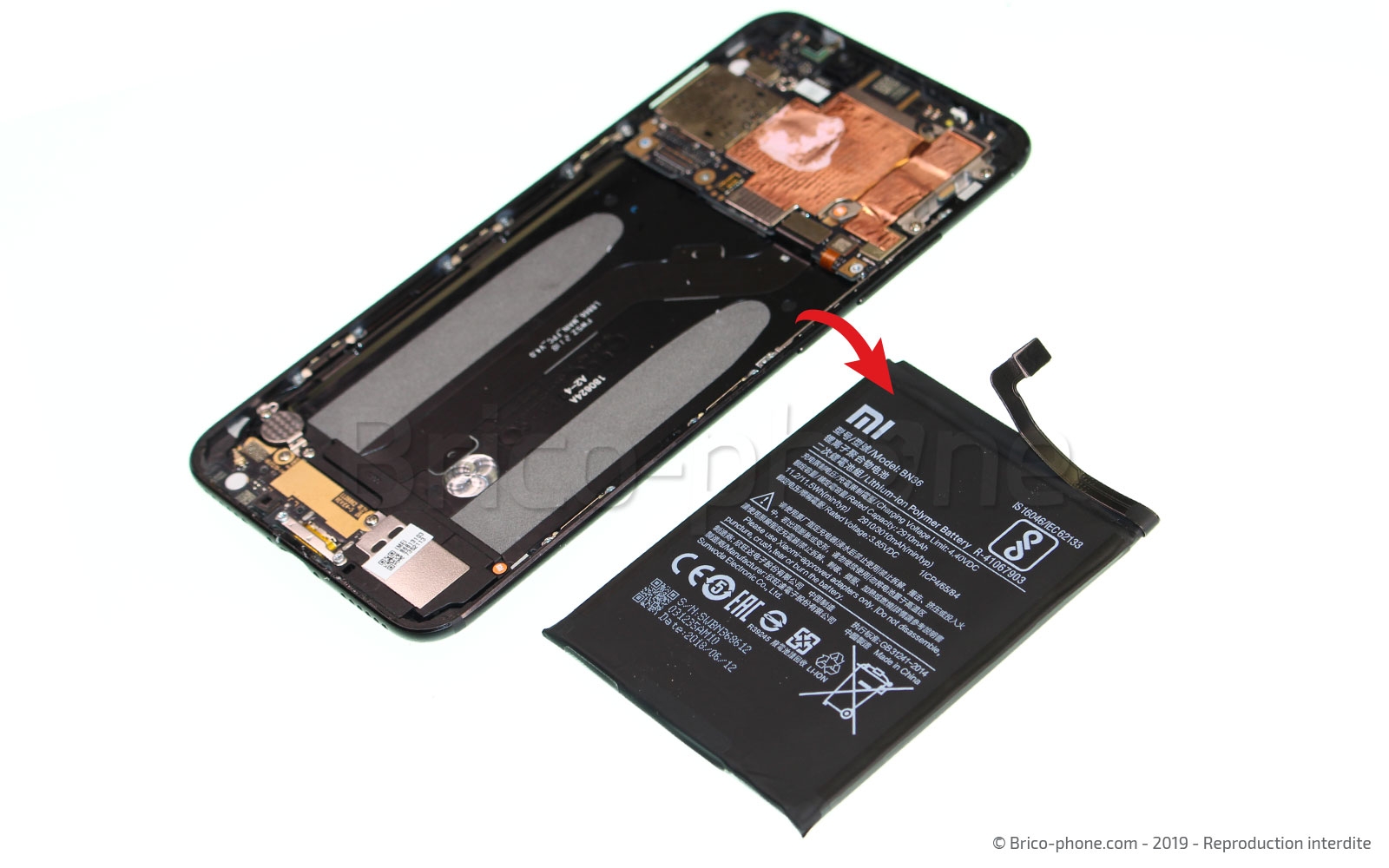

Etape 10 Extraire la batterie

Suite à l'étape précédente, si vous n'avez pas extrait les adhésifs entièrement, nous vous conseillons de glisser la carte en PVC sous la batterie pour finir de la décoller sans l'endommager.
Vous pouvez maintenant retirer la batterie du châssis.
Outils
Carte PVC
Médiator
Etape 11

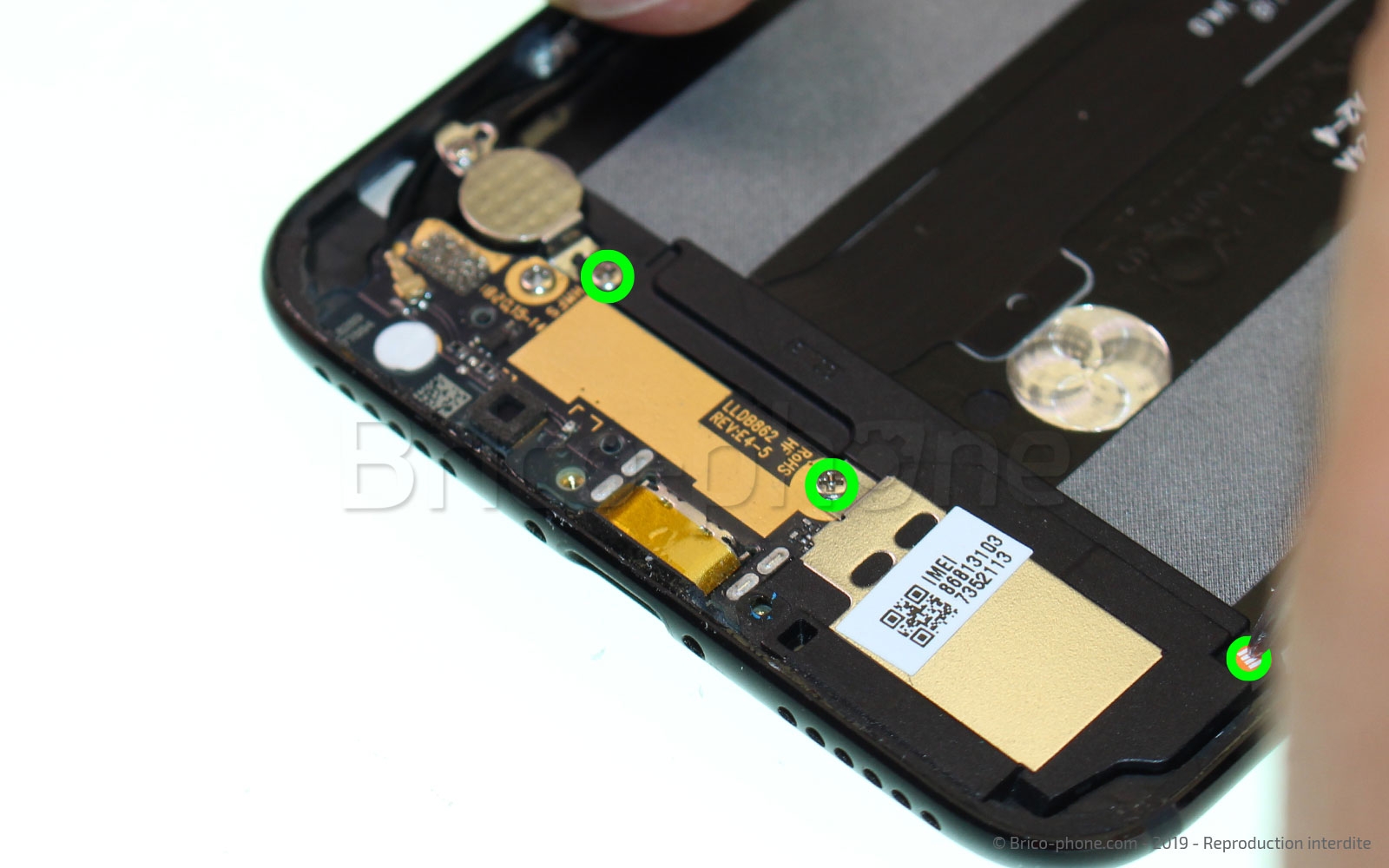

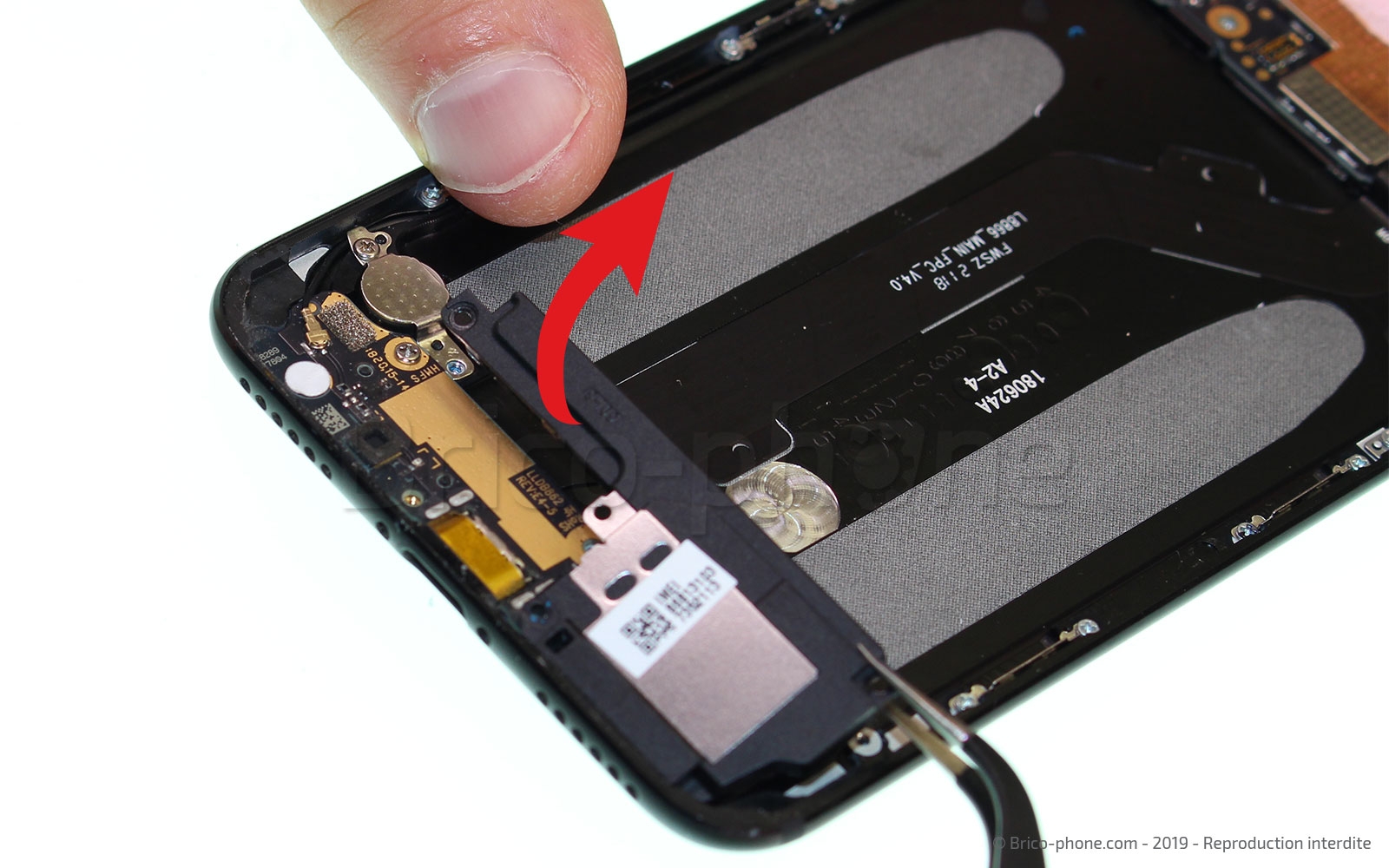

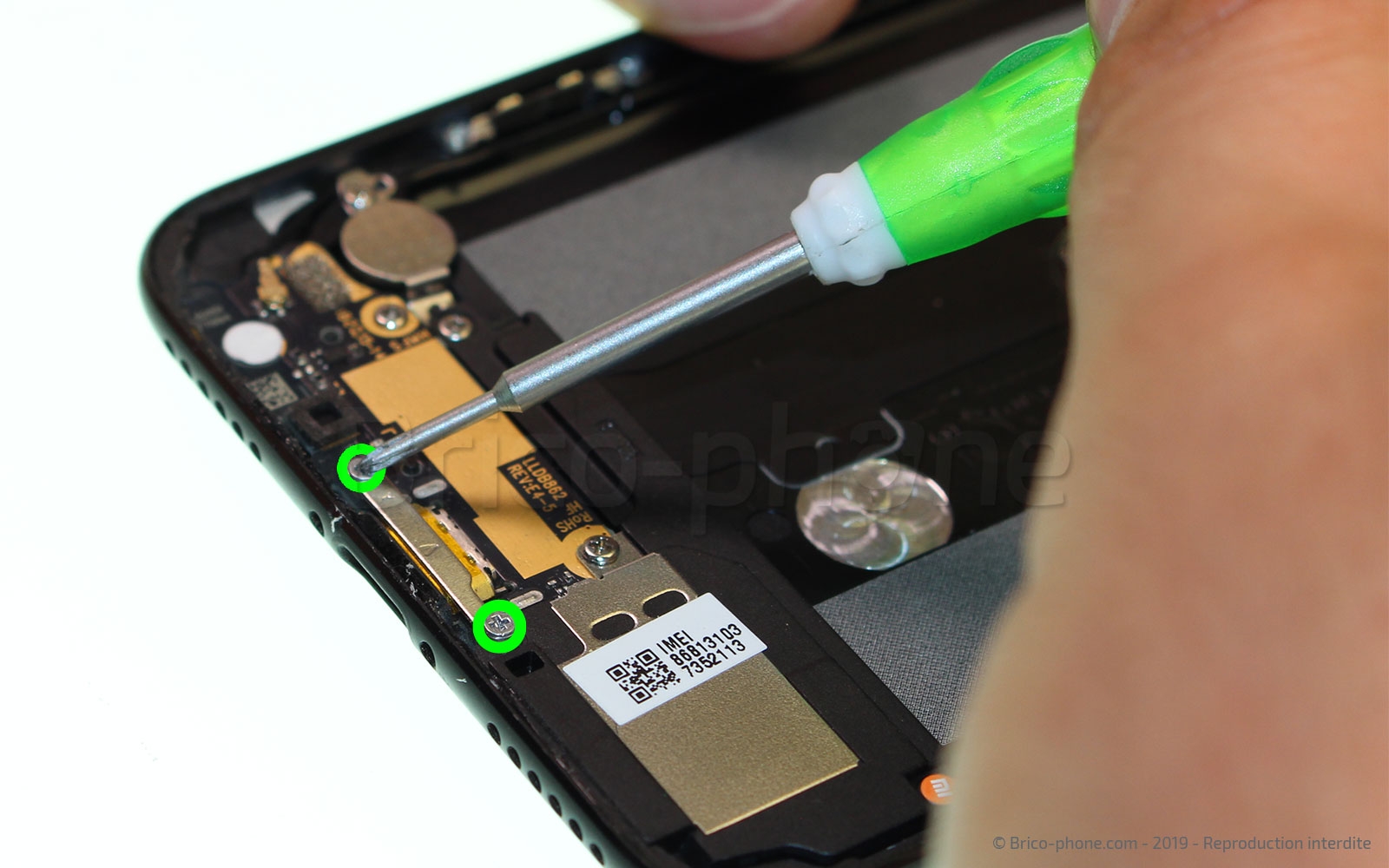

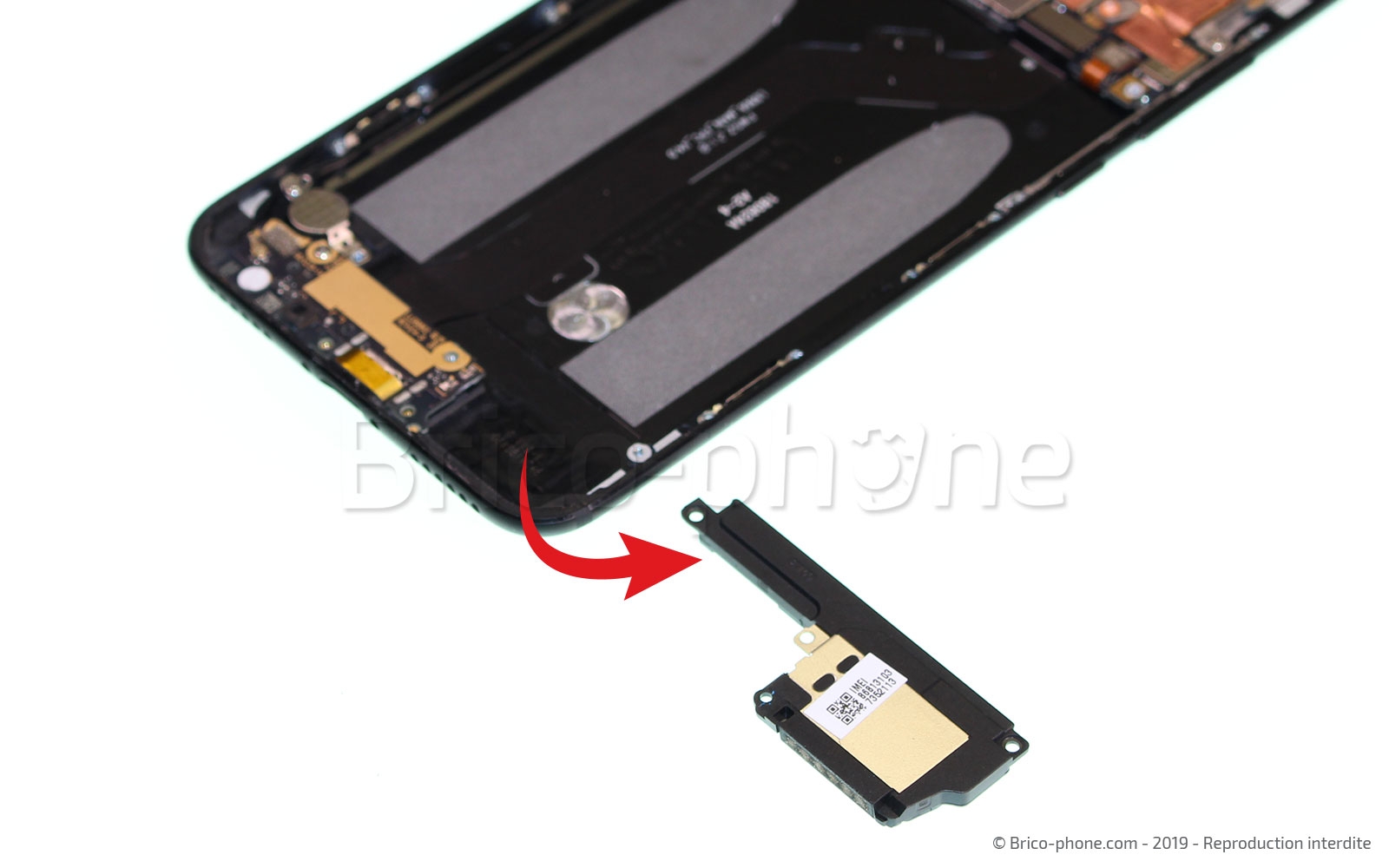

Etape 11 Sortir le haut-parleur externe

Passons, maintenant à la partie inférieure du Xiaomi Mi A2. Pour accéder au connecteur de charge, il vous faut dans un premier temps, retirer les deux vis du cache métallique ainsi que celles retenant le haut-parleur (photo 2), à l'aide du tournevis cruciforme. Une fois, le tout dévissé, servez-vous de la pince en métal pour retirer le cache de protection ainsi que le haut-parleur externe.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Haut-parleur Externe pour Xiaomi Mi A2 9.90€
Etape 12

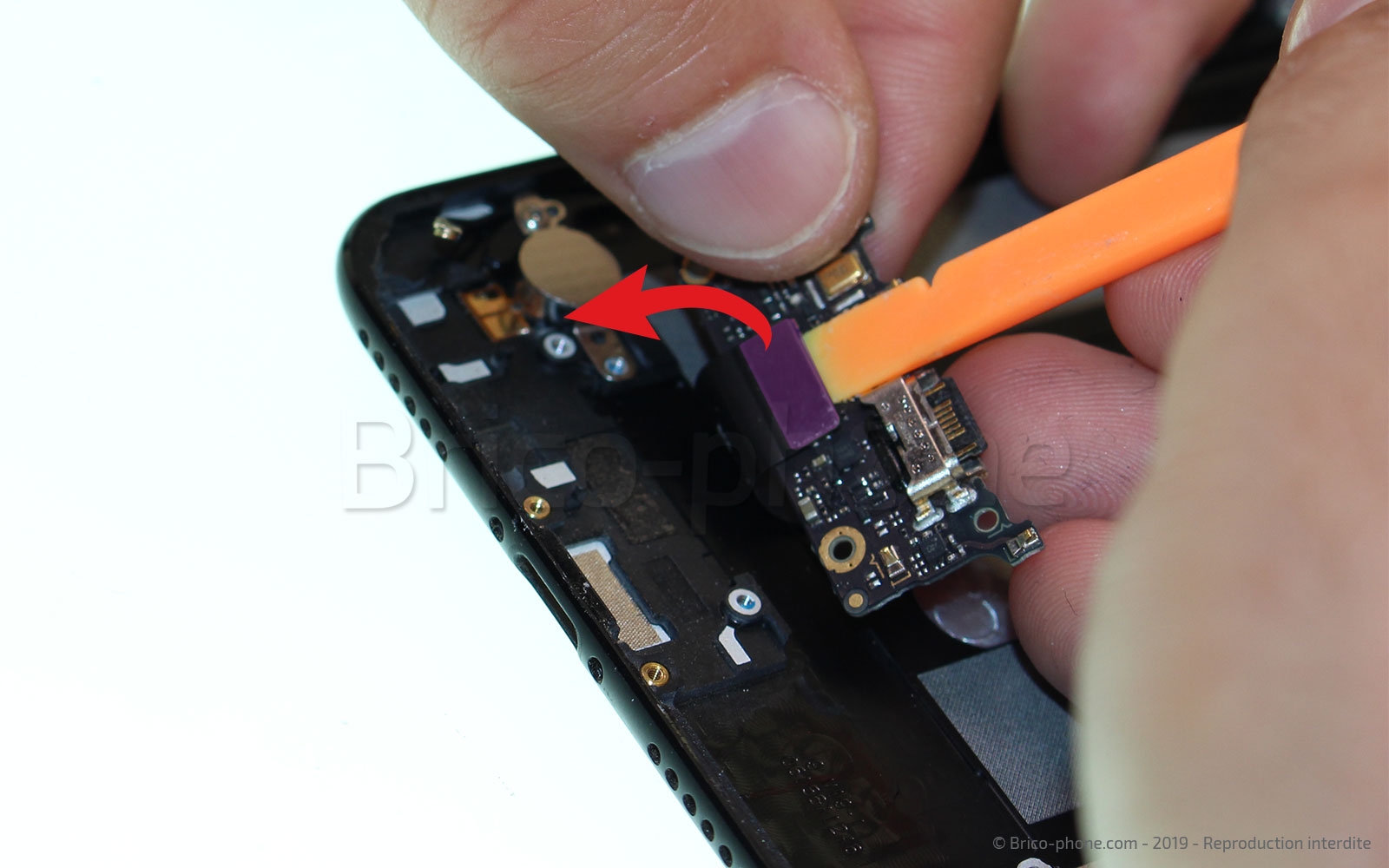

Etape 12 Libérer le connecteur de charge

Afin de libérer le dock, il vous reste une vis à dévisser. De plus, il vous faut également retirer le câble coaxial.
Attention, lorsque vous soulevez le connecteur de charge, la nappe d'interconnexion est attachée dessous.
Basculez le dock, pour débrancher la nappe, à l'aide de la spatule en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 13

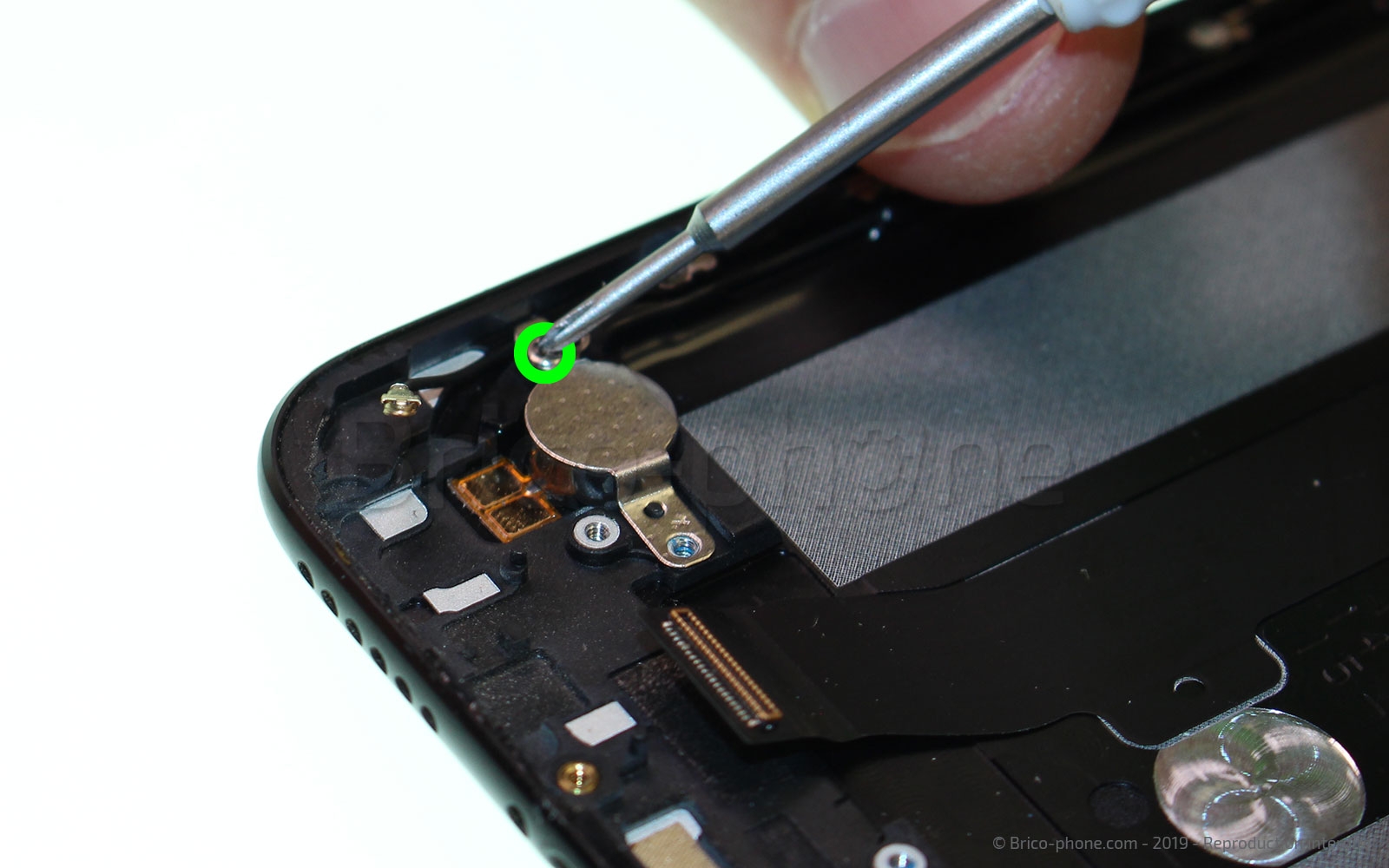

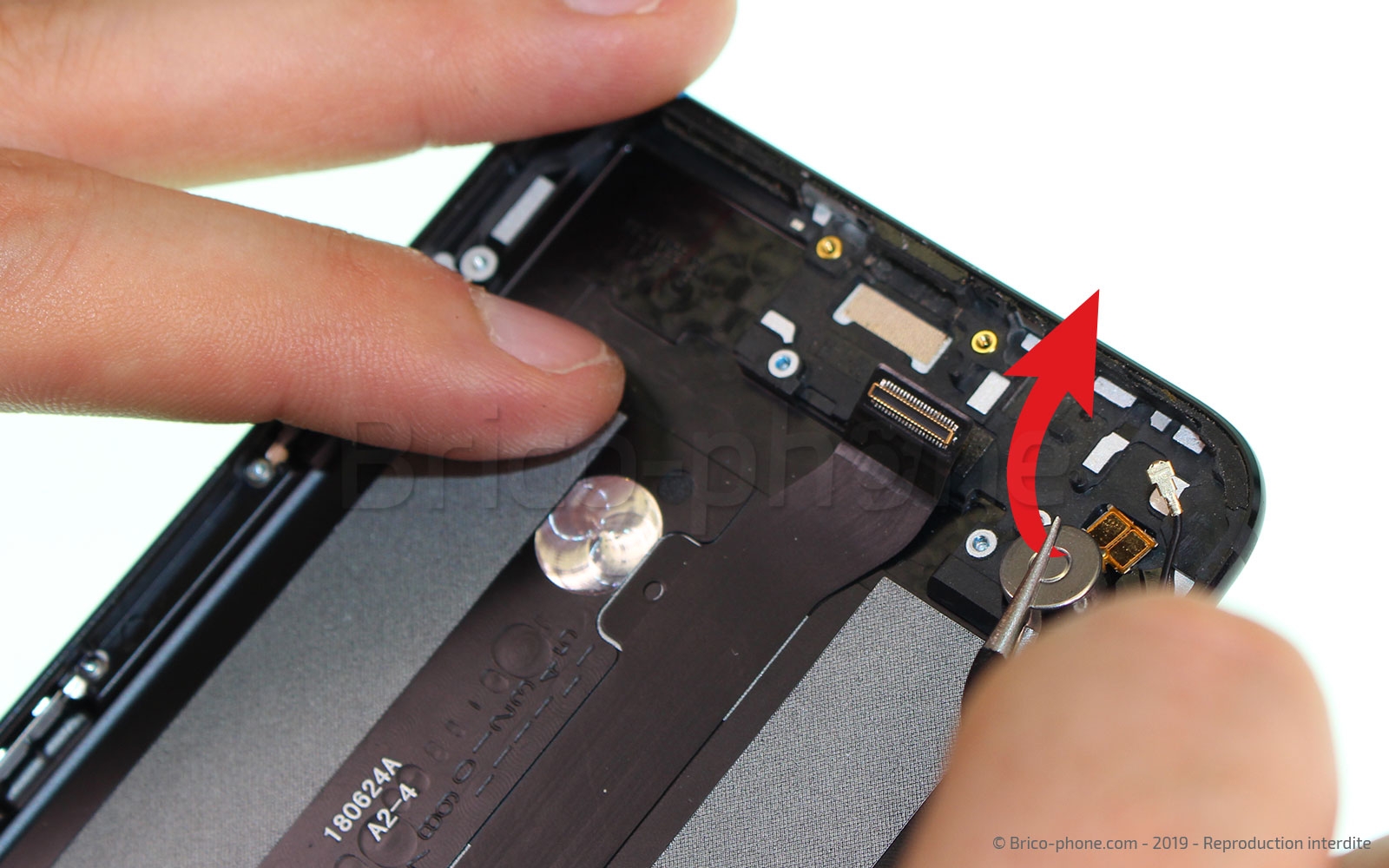

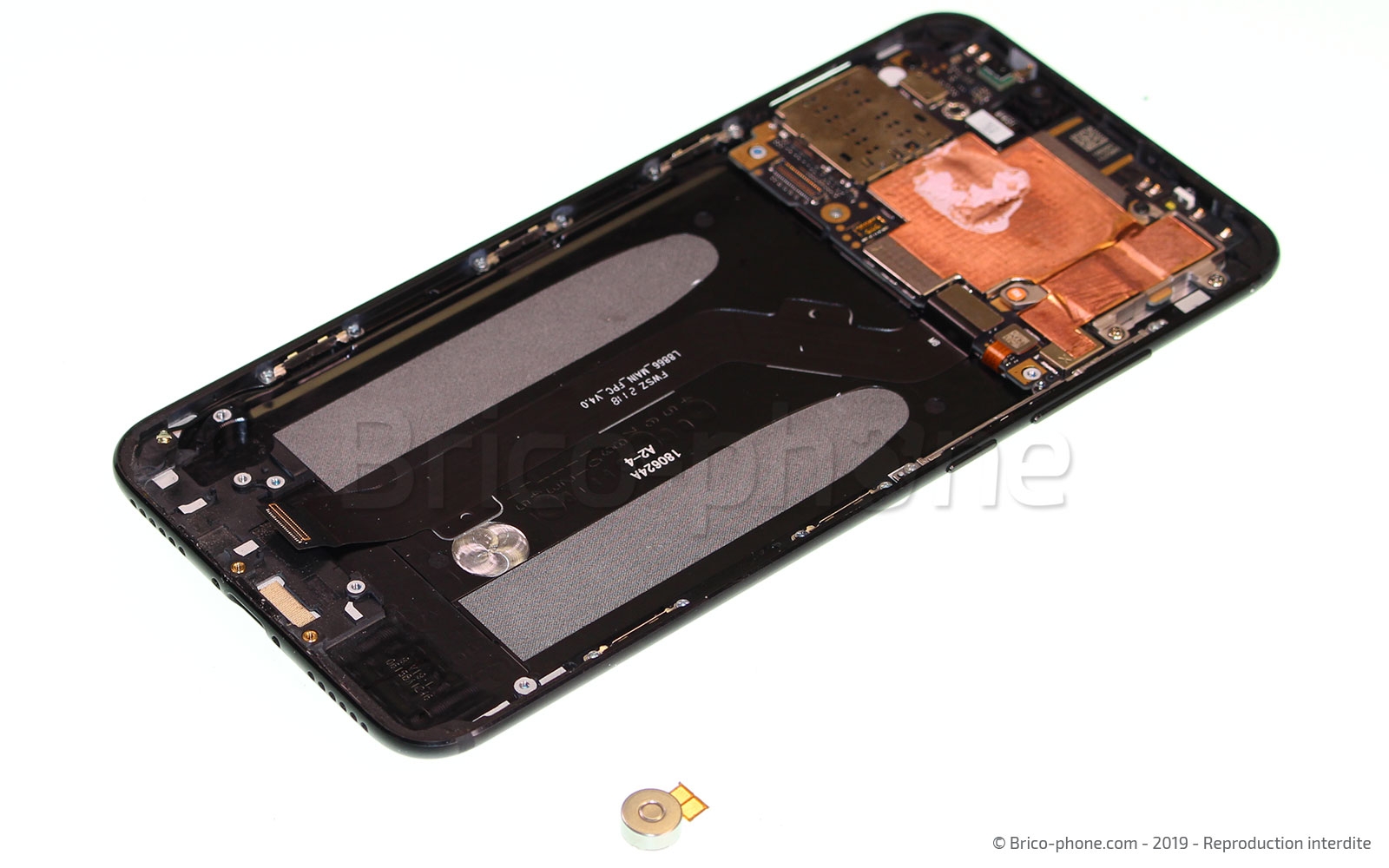

Etape 13 Sortir le vibreur

Sur la partie inférieure de votre Xiaomi Mi A2, il ne reste que le vibreur. Pour le retirer, utilisez le tournevis cruciforme pour enlever le vis et extraire le cache de protection.
Ensuite, avec la pincette métallique, décollez le vibreur et retirez-le.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 14

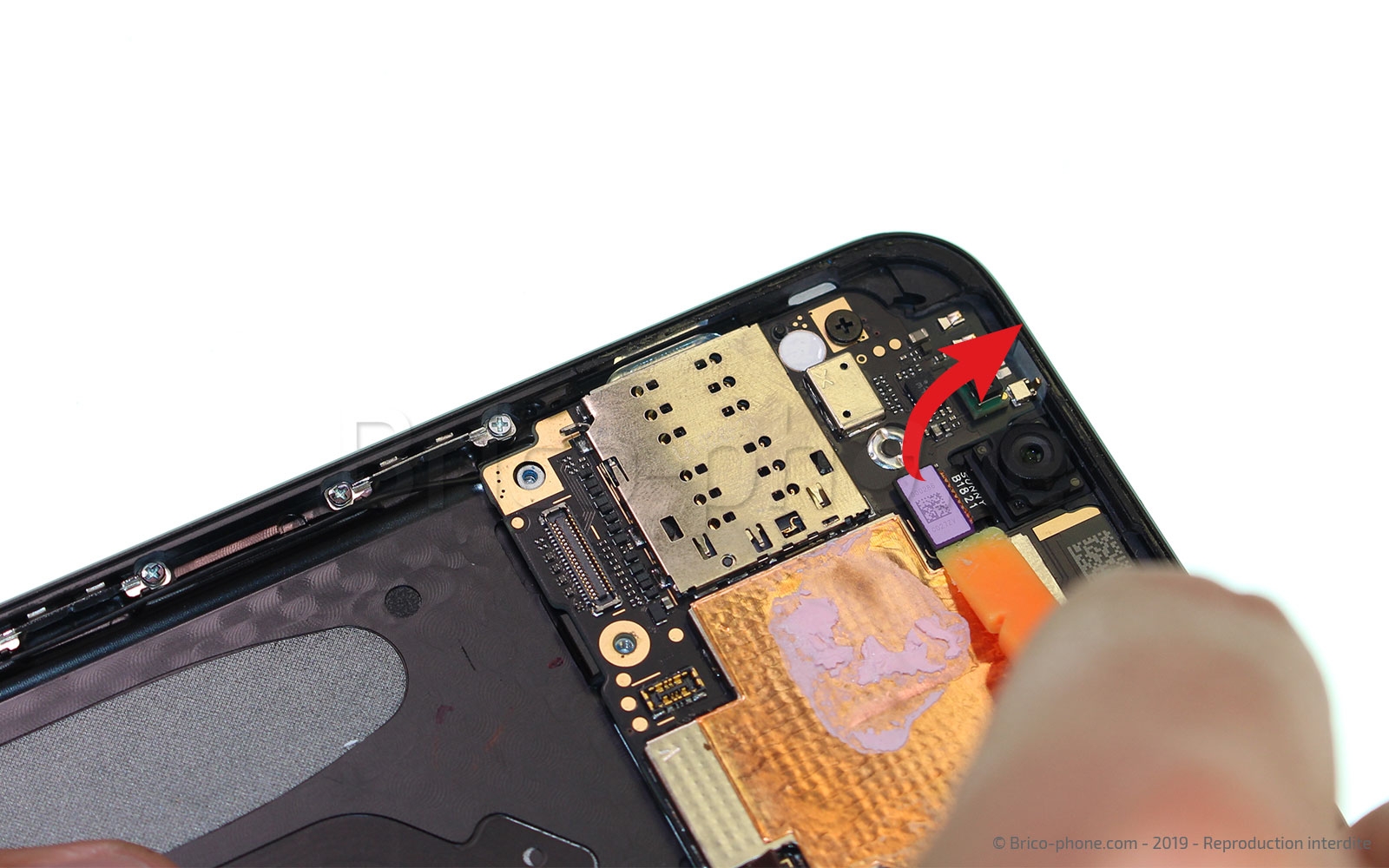

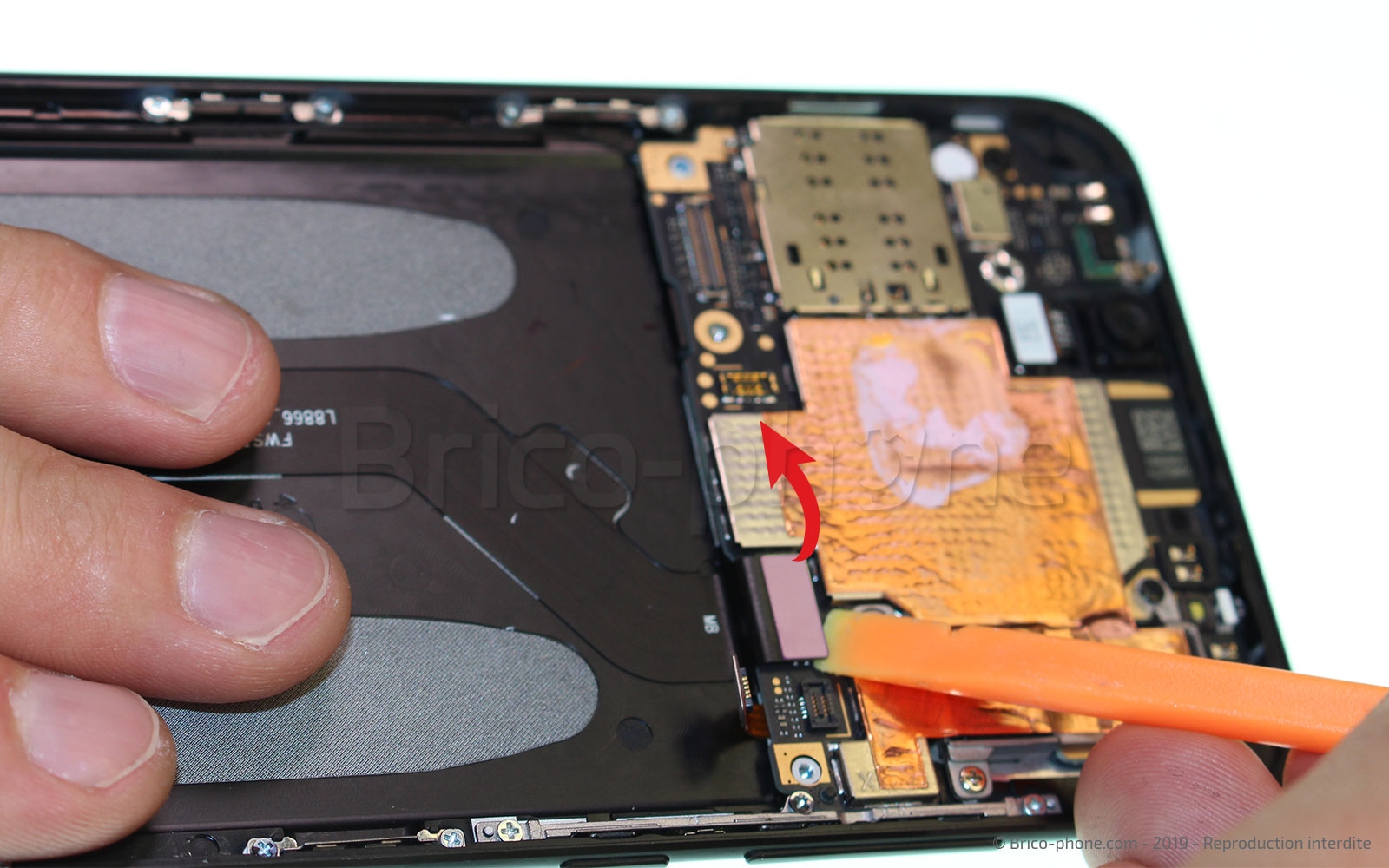

Etape 14 Déconnecter les nappes

Sur la partie supérieure du téléphone, à l'aide du levier en nylon, il vous faut déconnecter 3 nappes : celle du lecteur d'empreintes (photo 1), celle de la rallonge d'interconnexion (photo 2) et celle de la caméra avant (photo 3).
Outils
Levier Nylon
Etape 15

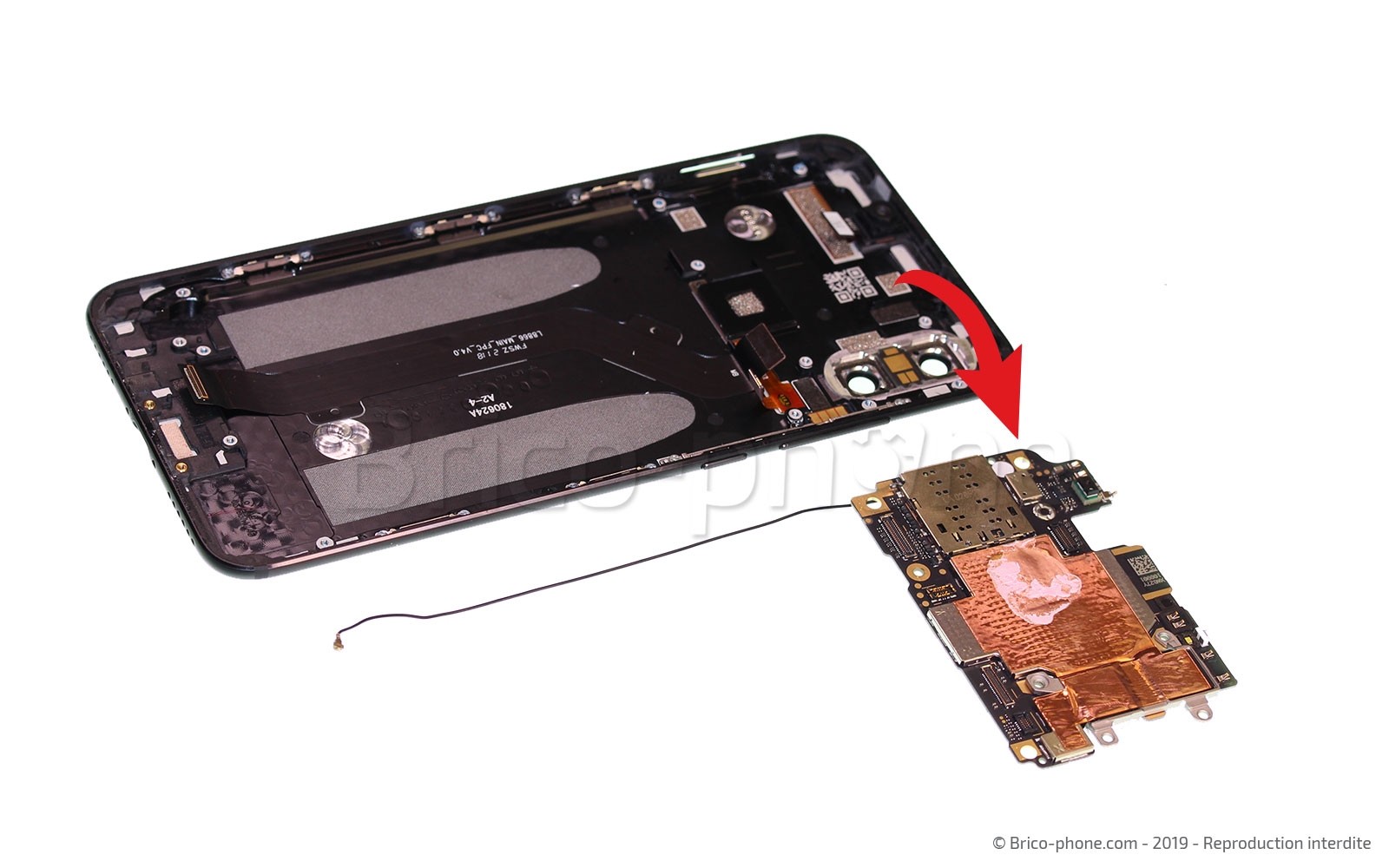

Etape 15 Extraire la carte mère

Dévissez les 5 vis encore présentes sur la carte mère, à l'aide du tournevis cruciforme. Ensuite, il vous faut glisser le levier en nylon sous la carte mère pour soulever cette dernière.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 16

Etape 16 Décoller la rallonge d'interconnexion

A l'aide de votre sèche-cheveux, décapeur thermique ou coussin chauffant, chauffez la rallonge. Ensuite, décollez-la simplement du châssis.
Pièces
Décapeur thermique petit modèle 14.90€
Nappe d'interconnexion pour Xiaomi Mi A2 5.90€
Etape 17

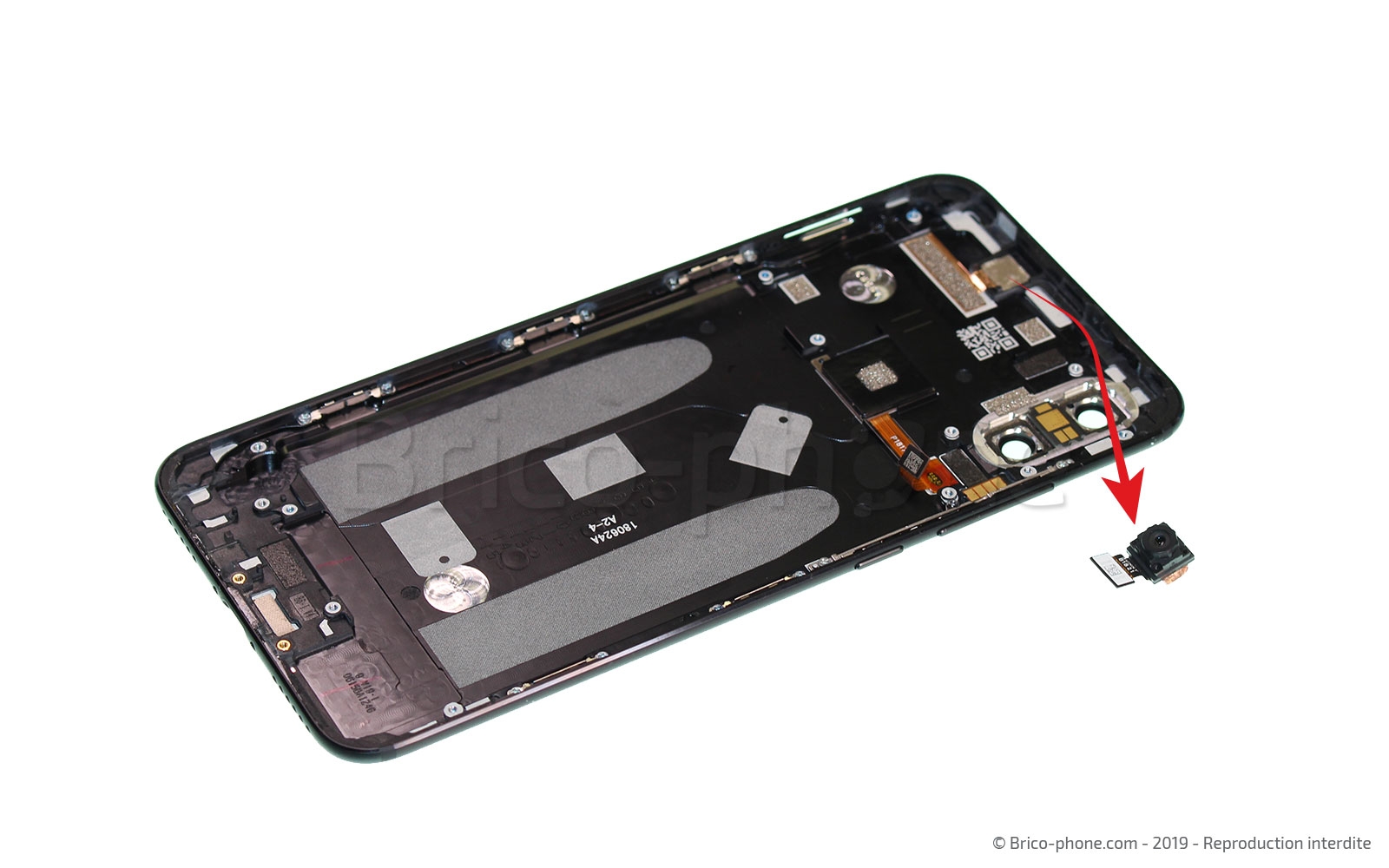

Etape 17 Sortir la caméra avant

En vous servant de la spatule en nylon, soulevez la caméra avant pour la retirer de son emplacement.
Outils
Levier Nylon
Pièces
Caméra Avant pour Xiaomi Mi A2 9.87€
Etape 18

Etape 18 Retirer le lecteur d'empreintes

Faites chauffer le lecteur d'empreintes, pour ramollir la colle se trouvant dessous. Ensuite, à l'aide du levier en nylon, décollez la nappe et attrapez le lecteur d'empreintes pour le sortir.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 19

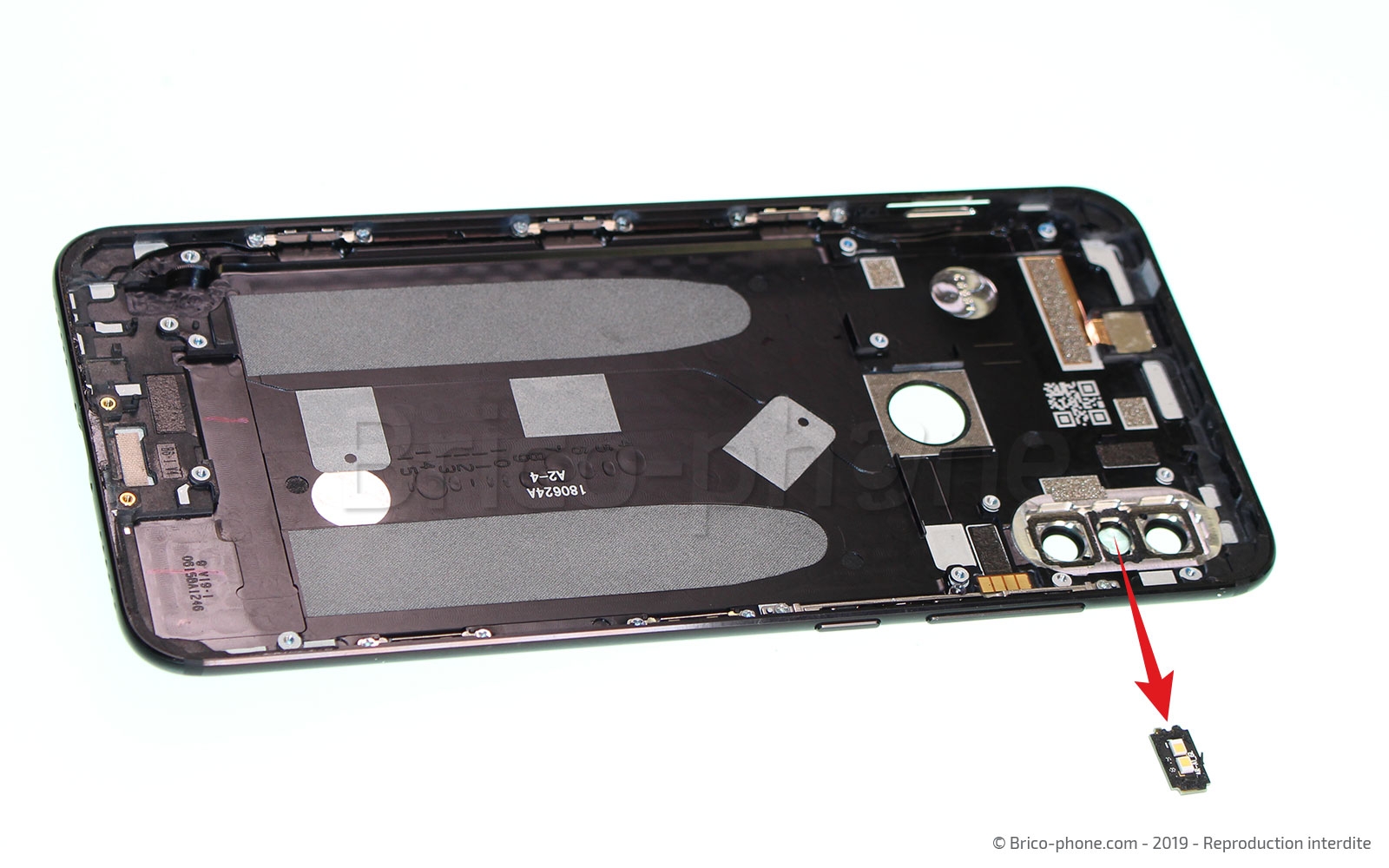

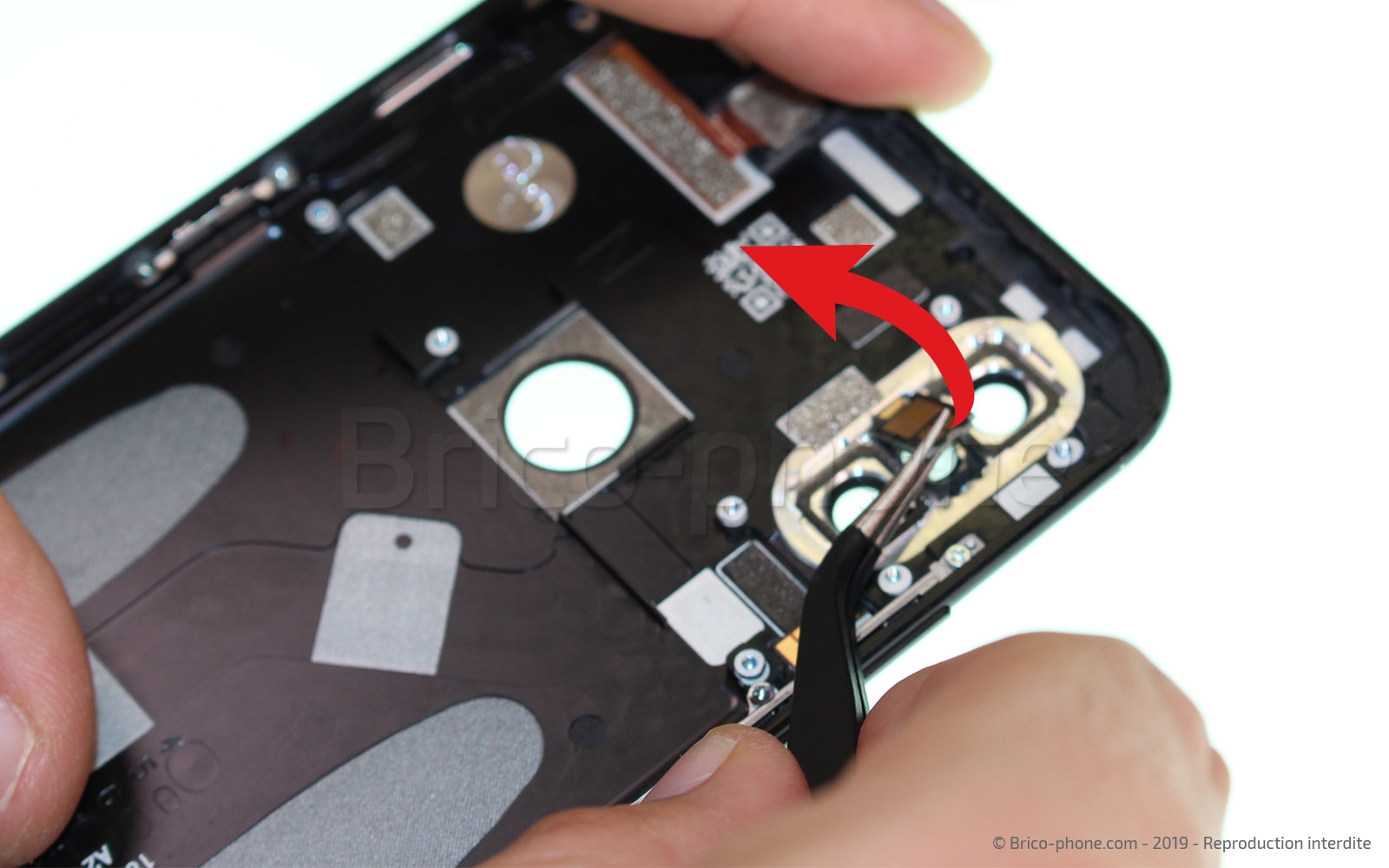

Etape 19 Libérer le flash

Comme pour l'étape précédente, chauffez le composant et à l'aide de la pincette métallique, retirez le flash.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 20

Etape 20 Extraire le câble coaxial

A l'aide de la pincette en métal, déconnectez le câble coaxial de la carte mère, pour pouvoir l'enlever de cette dernière.
Outils
Pince Brucelles
Etape 21

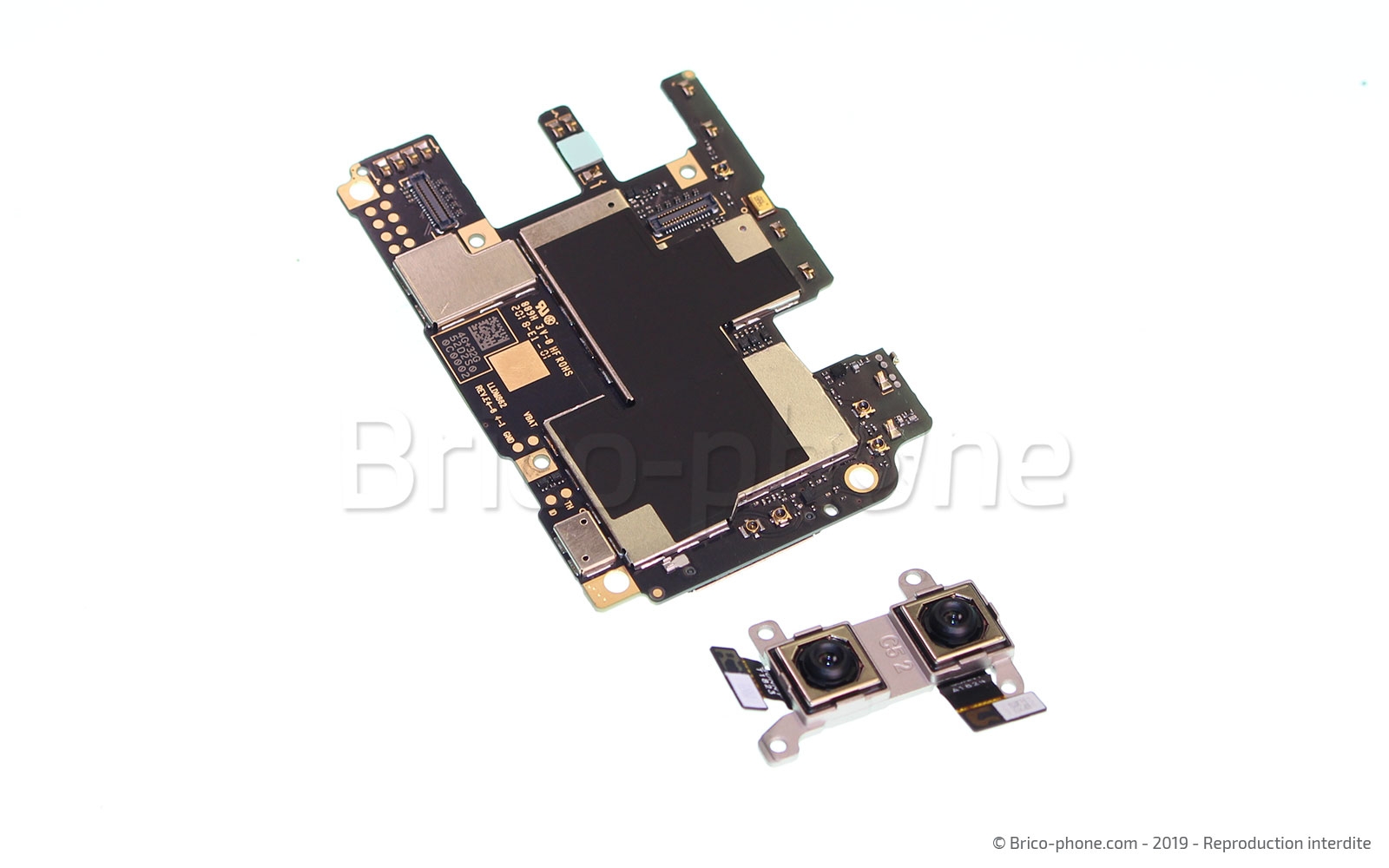

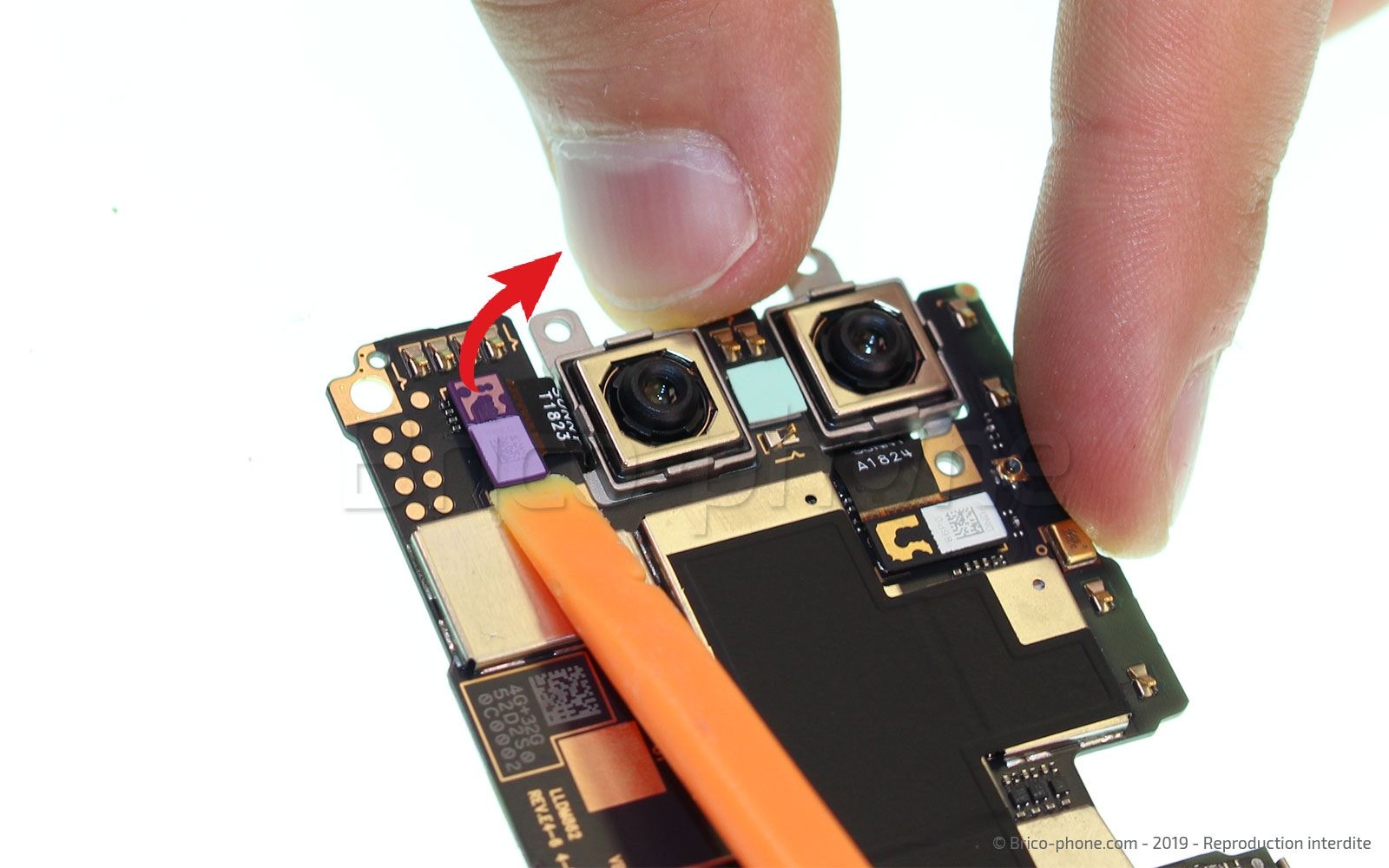

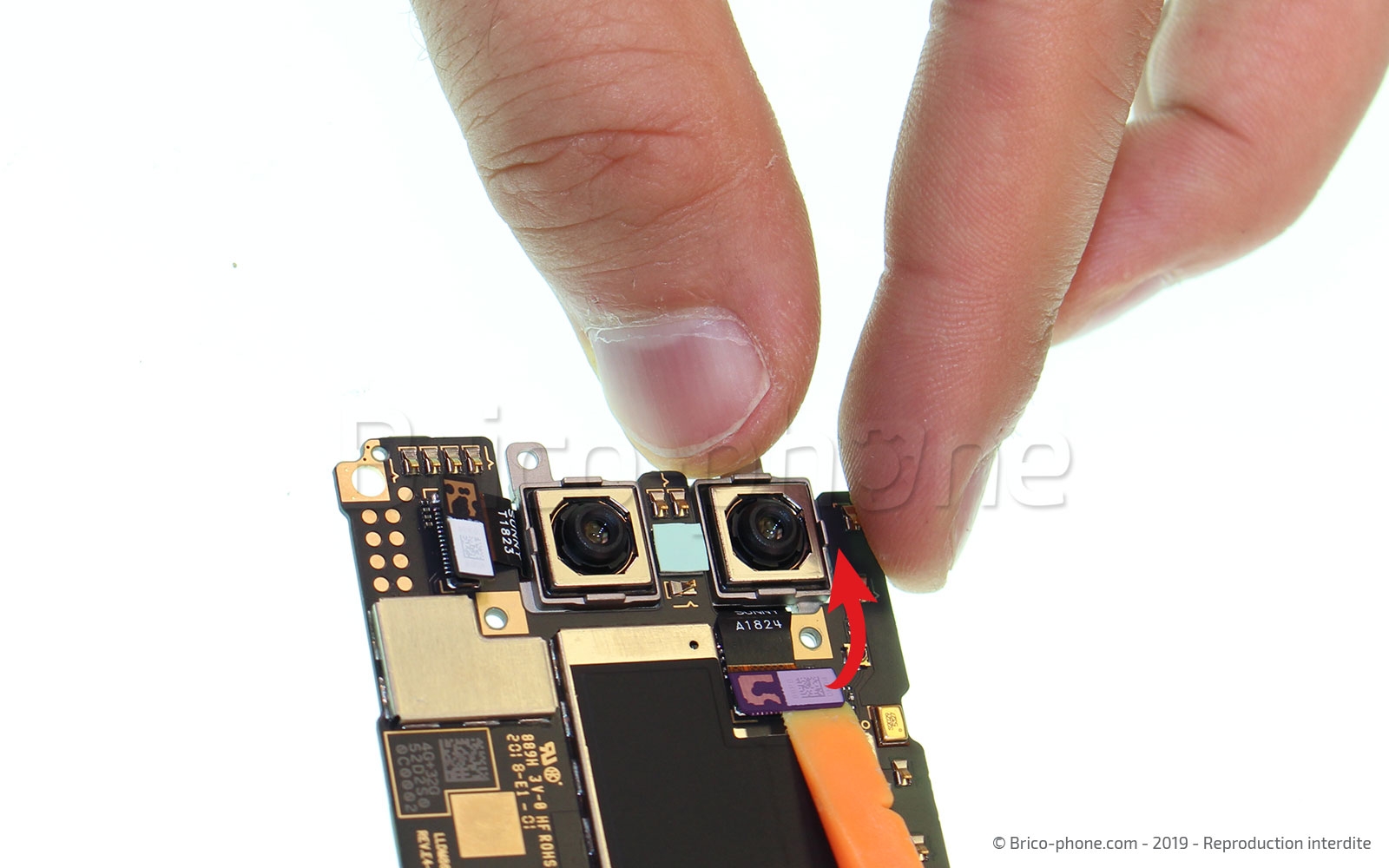

Etape 21 Sortir les caméras arrières

Munissez-vous de la spatule en nylon, afin de déconnecter les deux caméras de la carte mère. Ensuite, avec la pince métallique, décollez la protection en cuivre se trouvant de l'autre coté des caméras pour pouvoir les extraire.
Outils
Levier Nylon
Pince Brucelles
Pièces
Double Caméra Arrière pour Xiaomi Mi A2 39.54€

Vue d'ensemble

Le démontage complet du Xiaomi Mi A2 est maintenant terminé, voici une photo de l'ensemble des composants du smartphone.
