Changement de connecteur de charge sur Mate 20

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mate 20
Réparation
Note de réparabilité 15/20
Temps estimé 20 min
Difficulté 2/5 (Facile)
Diagnostic

Votre Huawei Mate 20 n'est plus reconnu lorsque vous le branchez.

Votre smartphone ne tient plus la charge.

Votre connecteur de charge est endommagé.

Ce tutoriel photos proposé par Brico-Phone vous accompagne, étape par étape, dans le remplacement de votre connecteur de charge.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

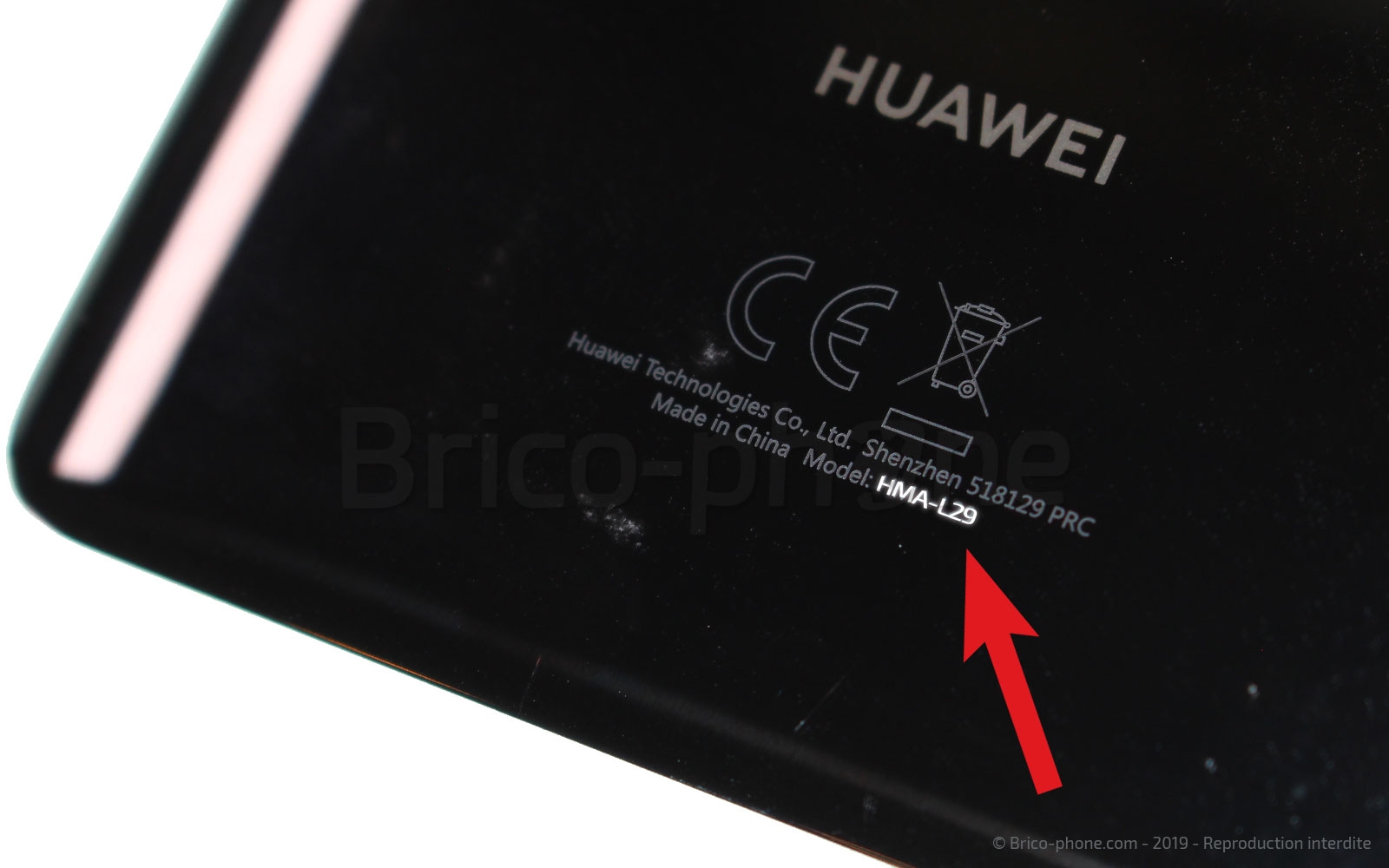

Avant la première étape, vérifiez que les nouveaux éléments correspondent à votre Huawei Mate 20. Pour cela, rien de plus simple, il vous suffit de retourner votre smartphone et de contrôler que le numéro de modèle soit bien : HMA-L29.

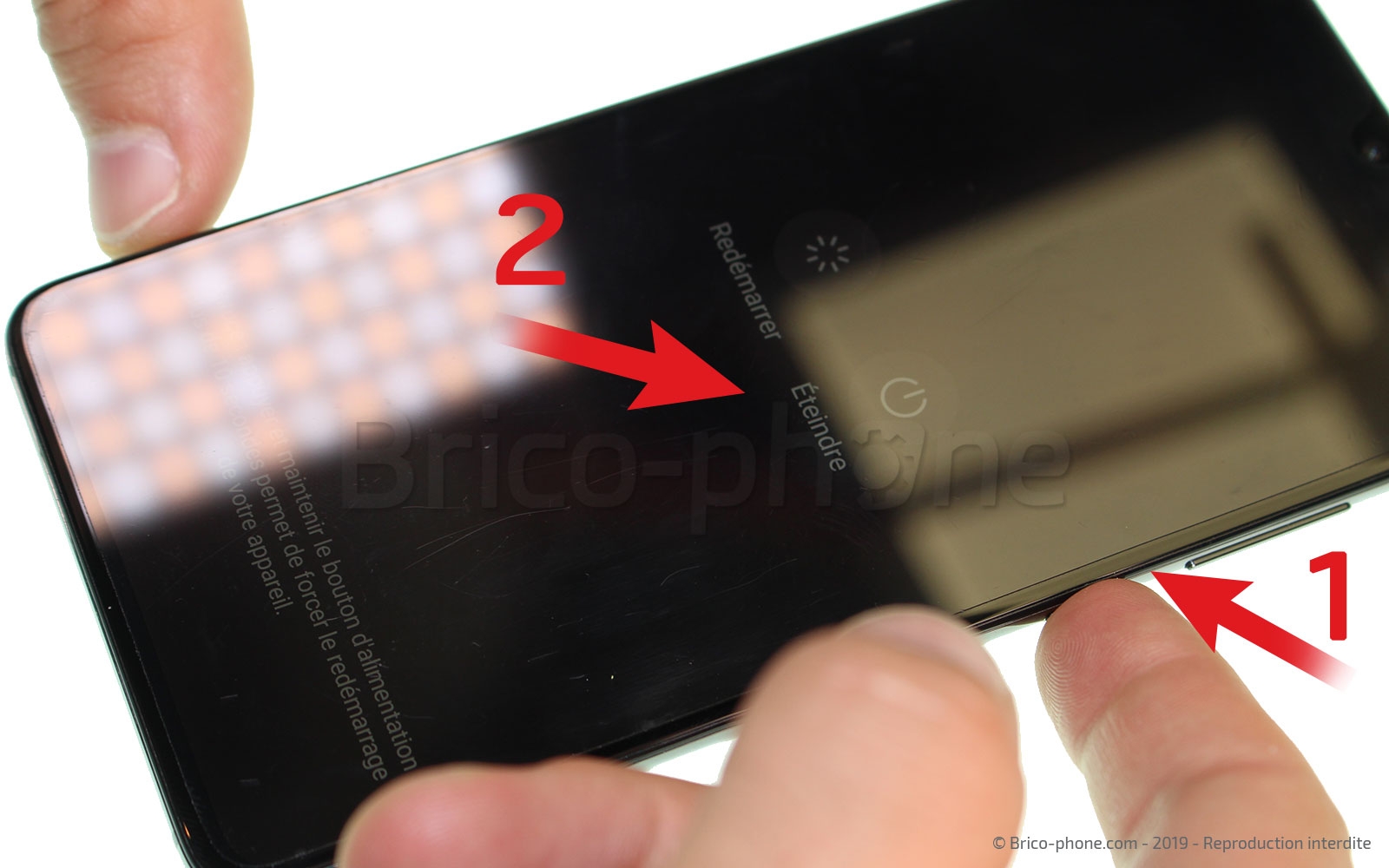

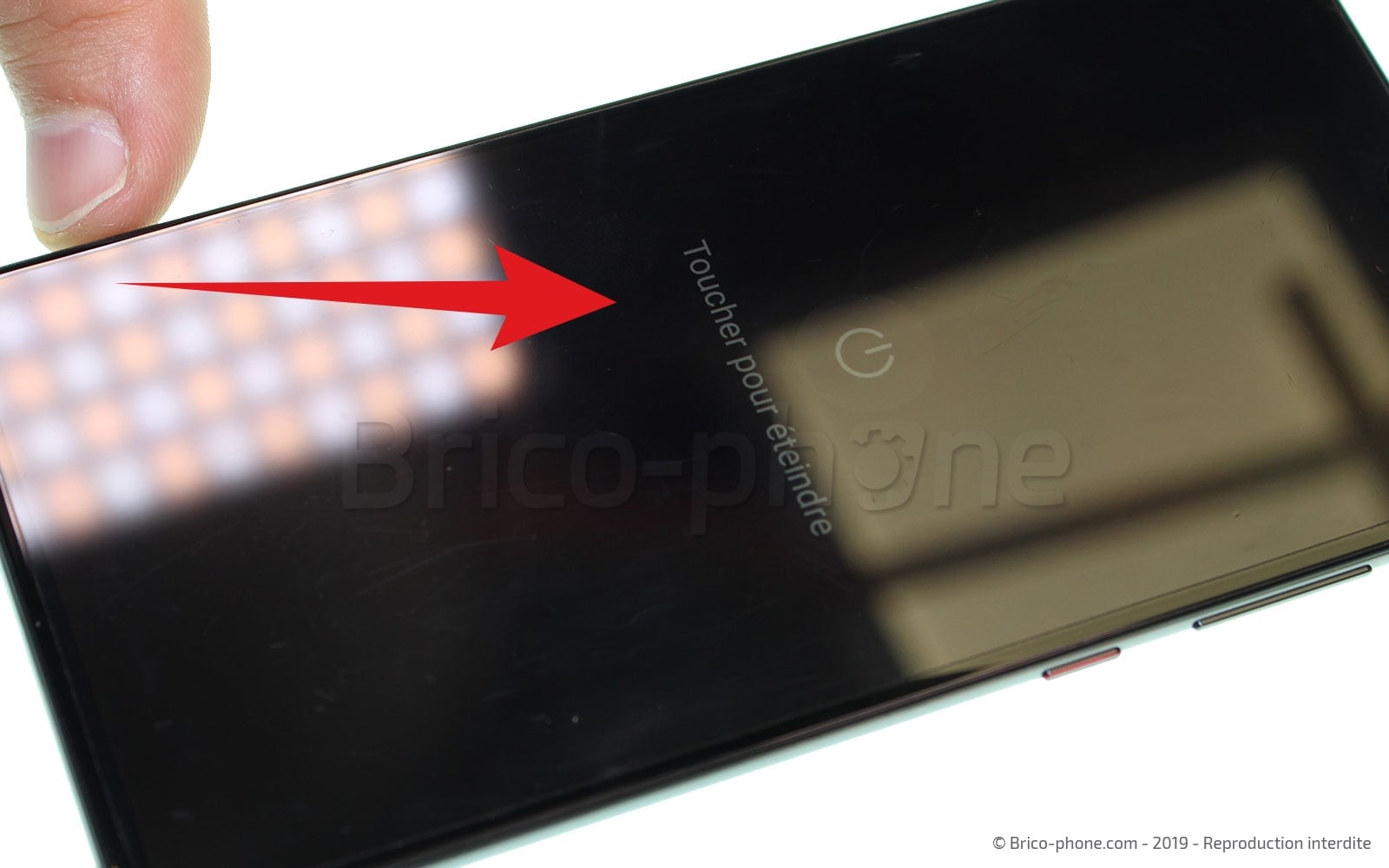

Par la suite, mettez hors tension votre smartphone.
Etape 1

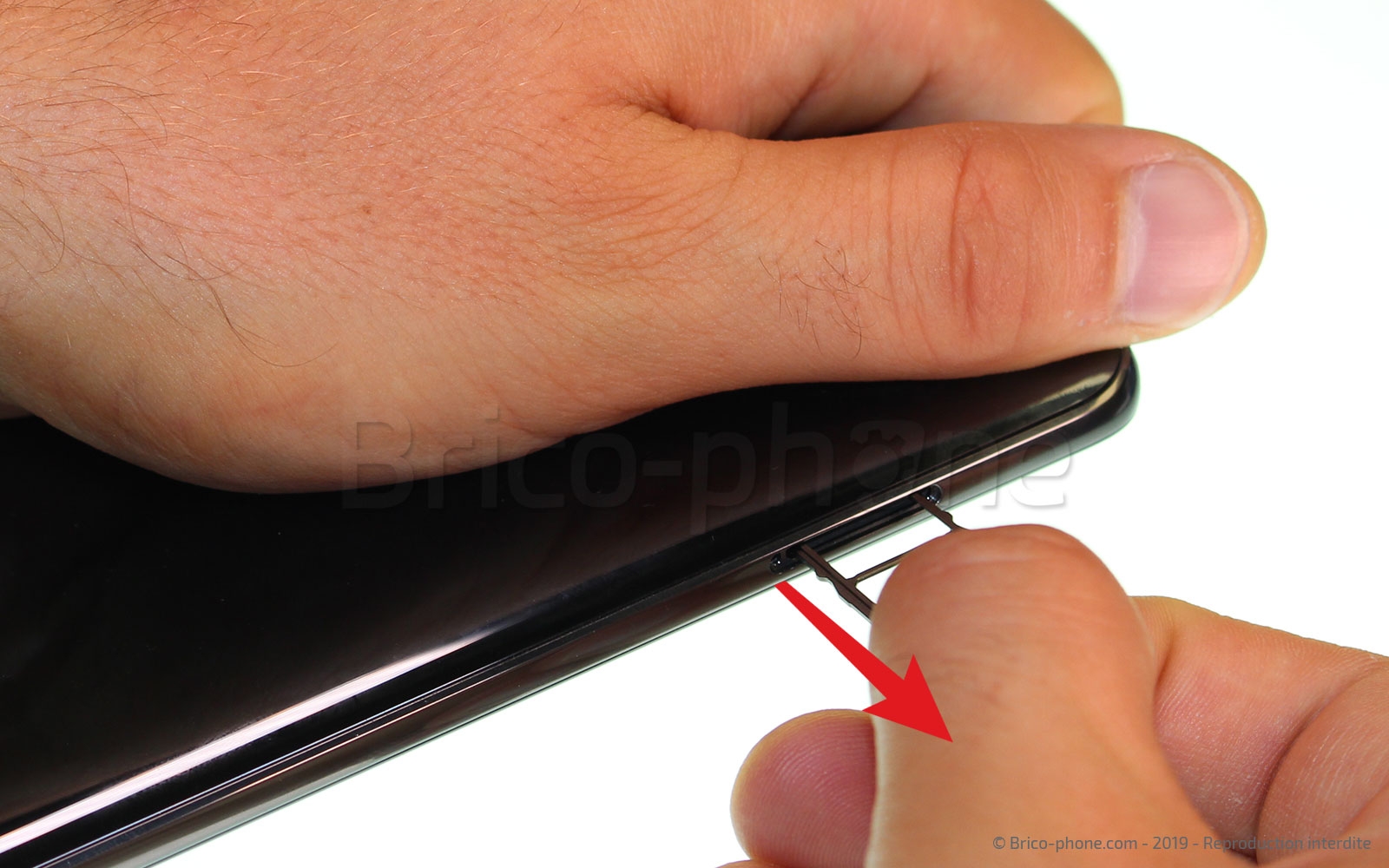

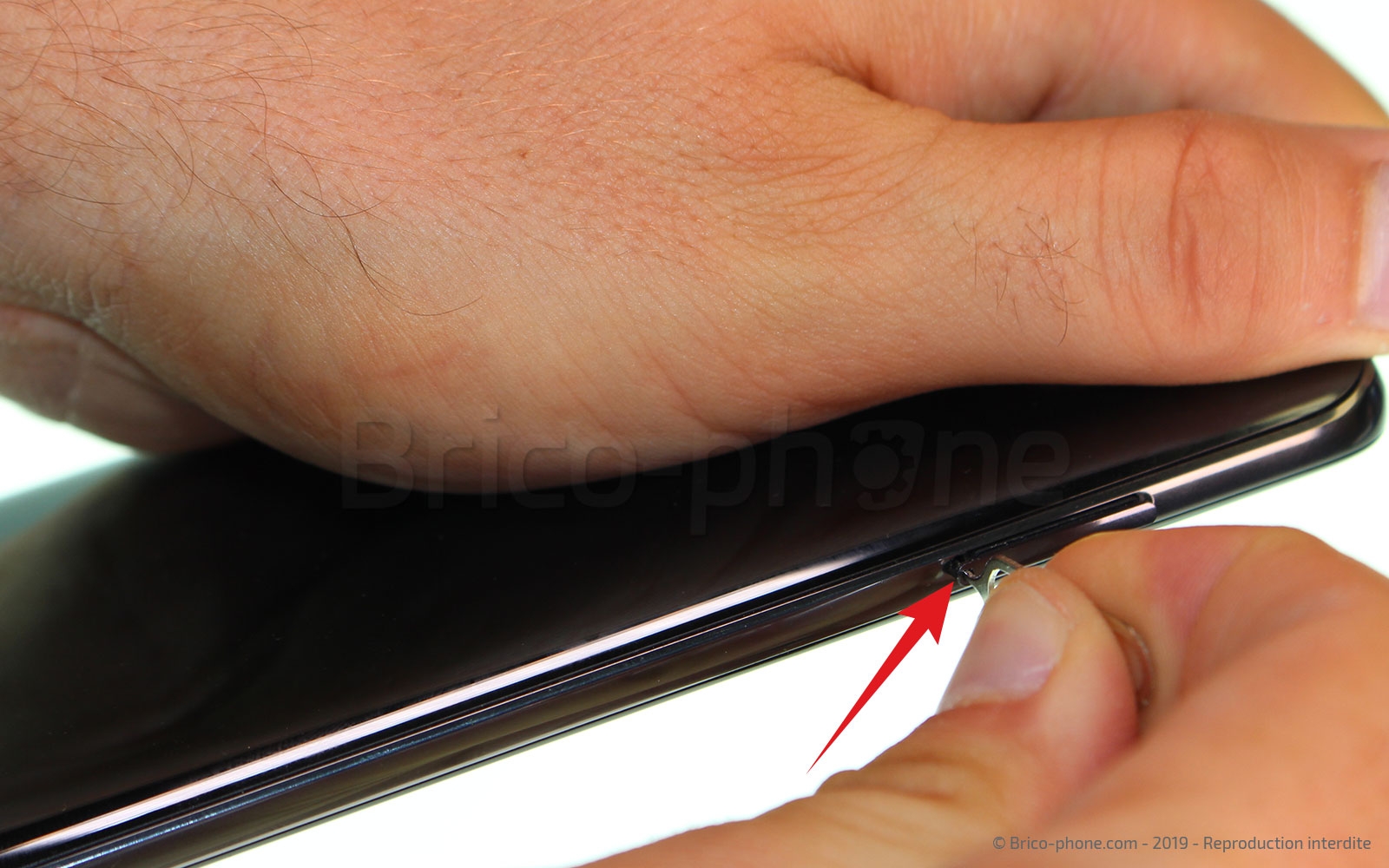

Etape 1 Retirer le rack SIM et SD

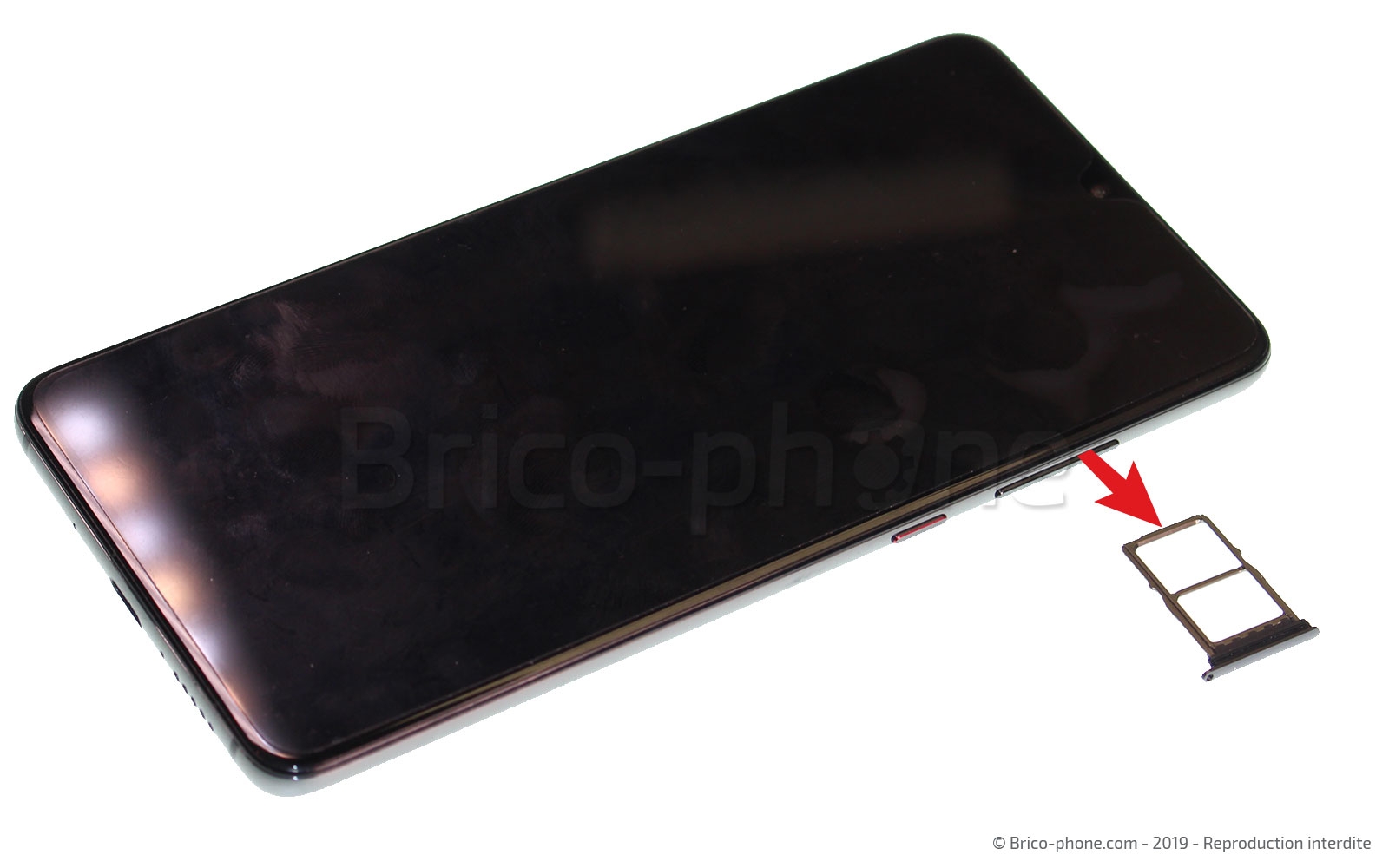

A l’aide de l’outil d’extraction, retirez le rack de la SIM et de la carte SD.
Outils
SIM
Etape 2

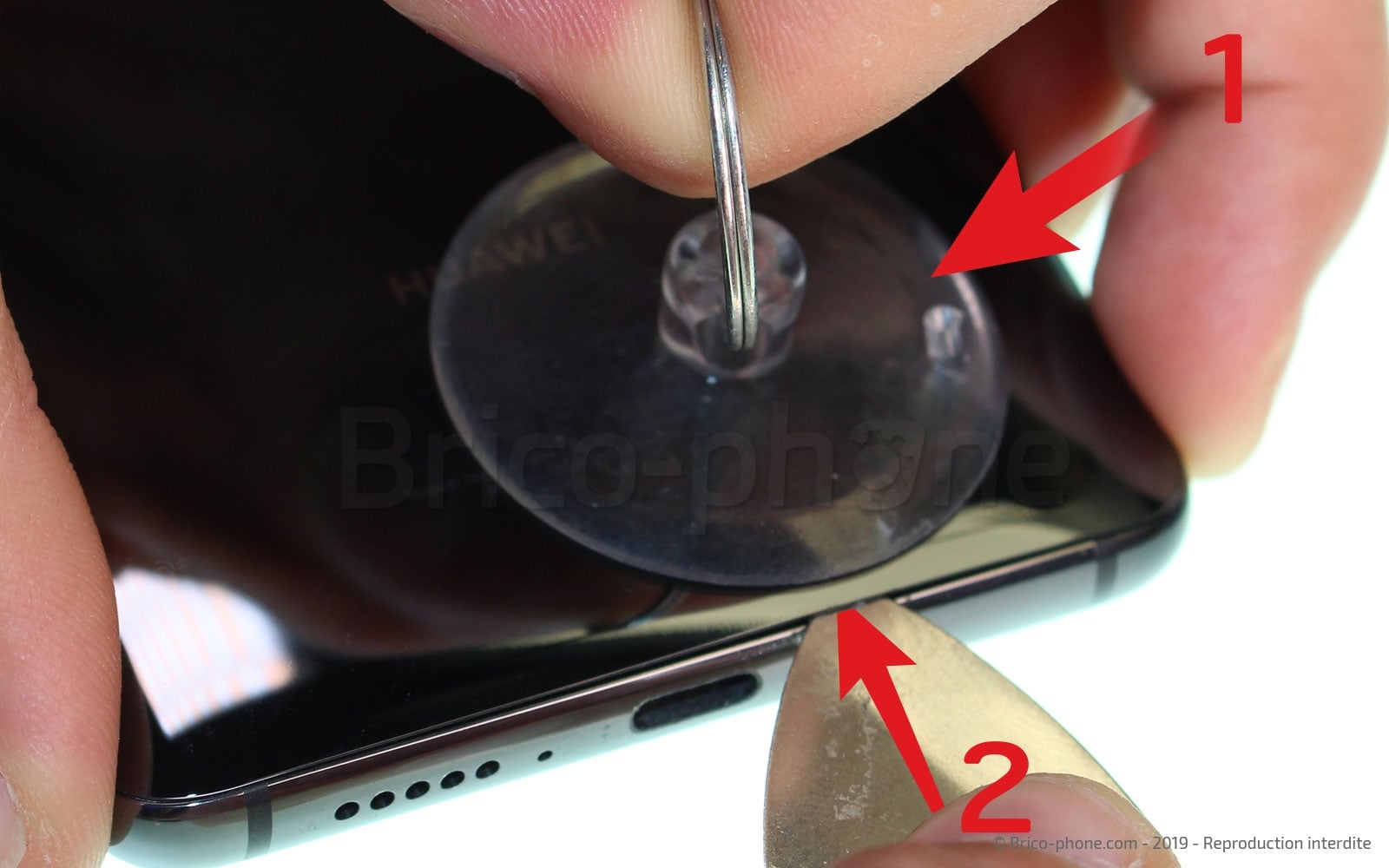

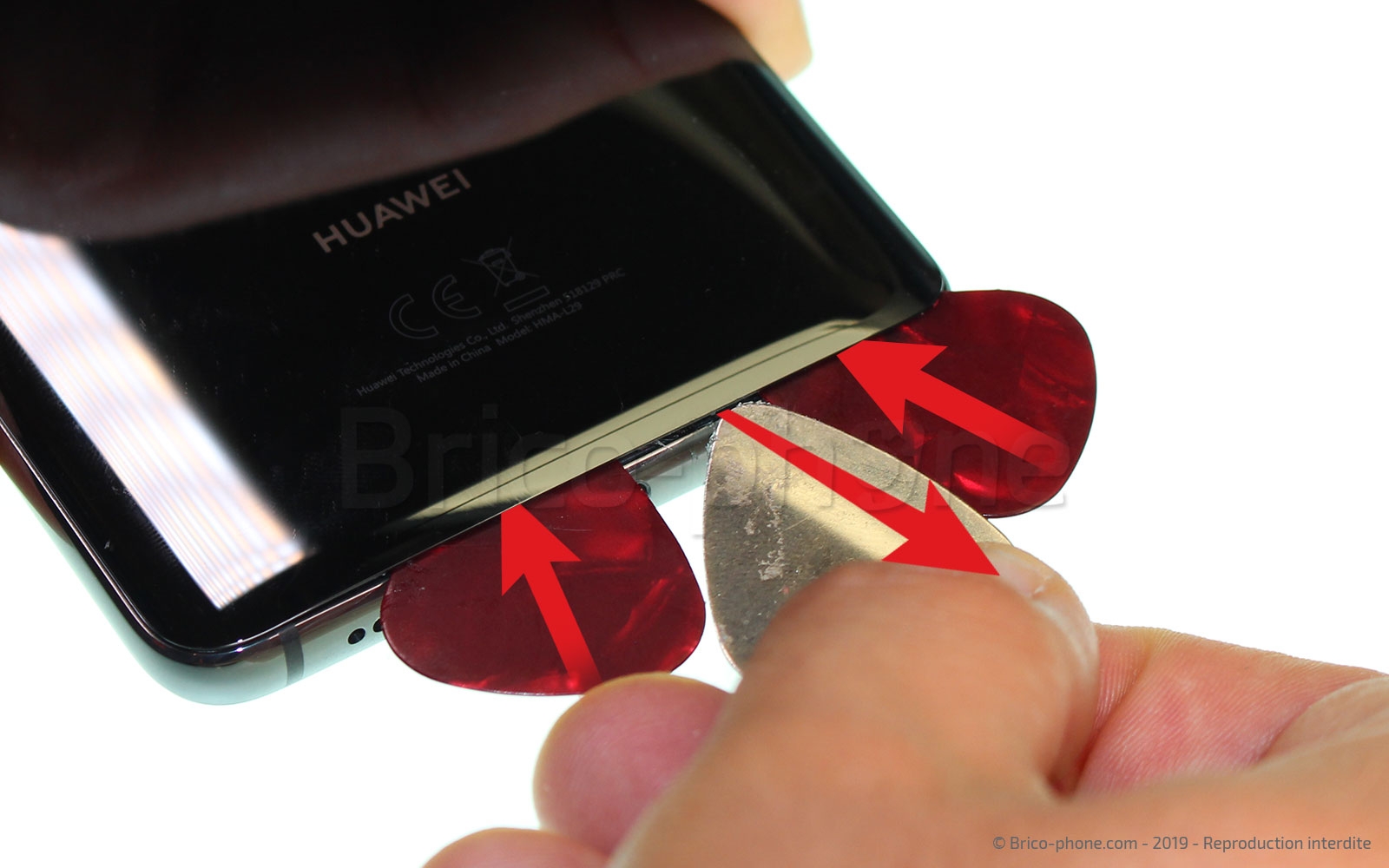

Etape 2 Faire un interstice

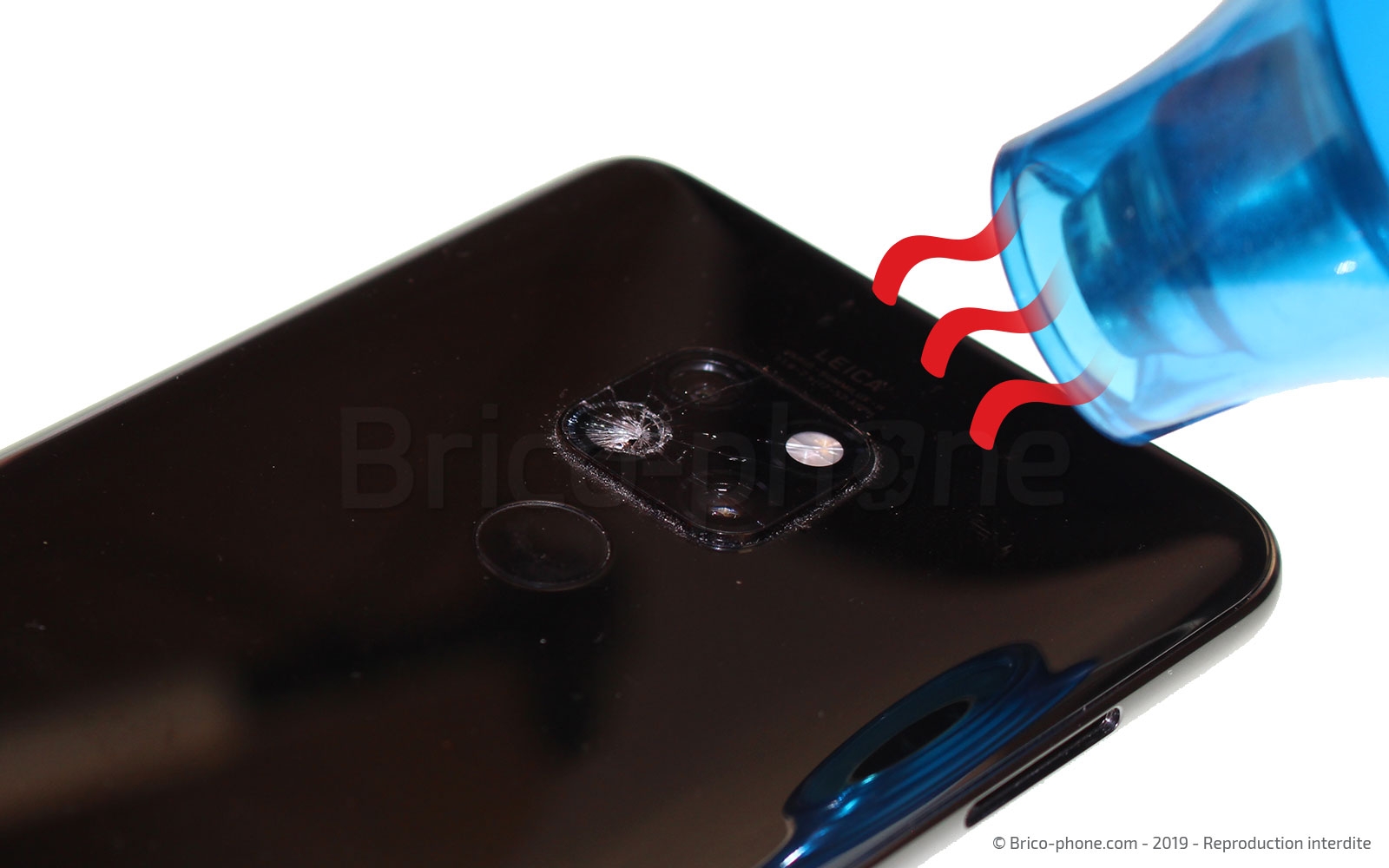

Pour cette étape, nous vous conseillons d'utiliser soit un décapeur thermique soit le petit coussin chauffant. Néanmoins, si vous ne possédez aucun des deux, un sèche-cheveux vous suffira.
Après cette manipulation, positionnez la ventouse en bas de la coque du Huawei Mate 20 et tirez dessus afin de créer un trou dans lequel insérer le médiator métallique de votre kit d'outil.
Une fois le médiator en place, glissez les deux médiators en plastique de chaque coté du médiator en métal, puis sortez ce dernier.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

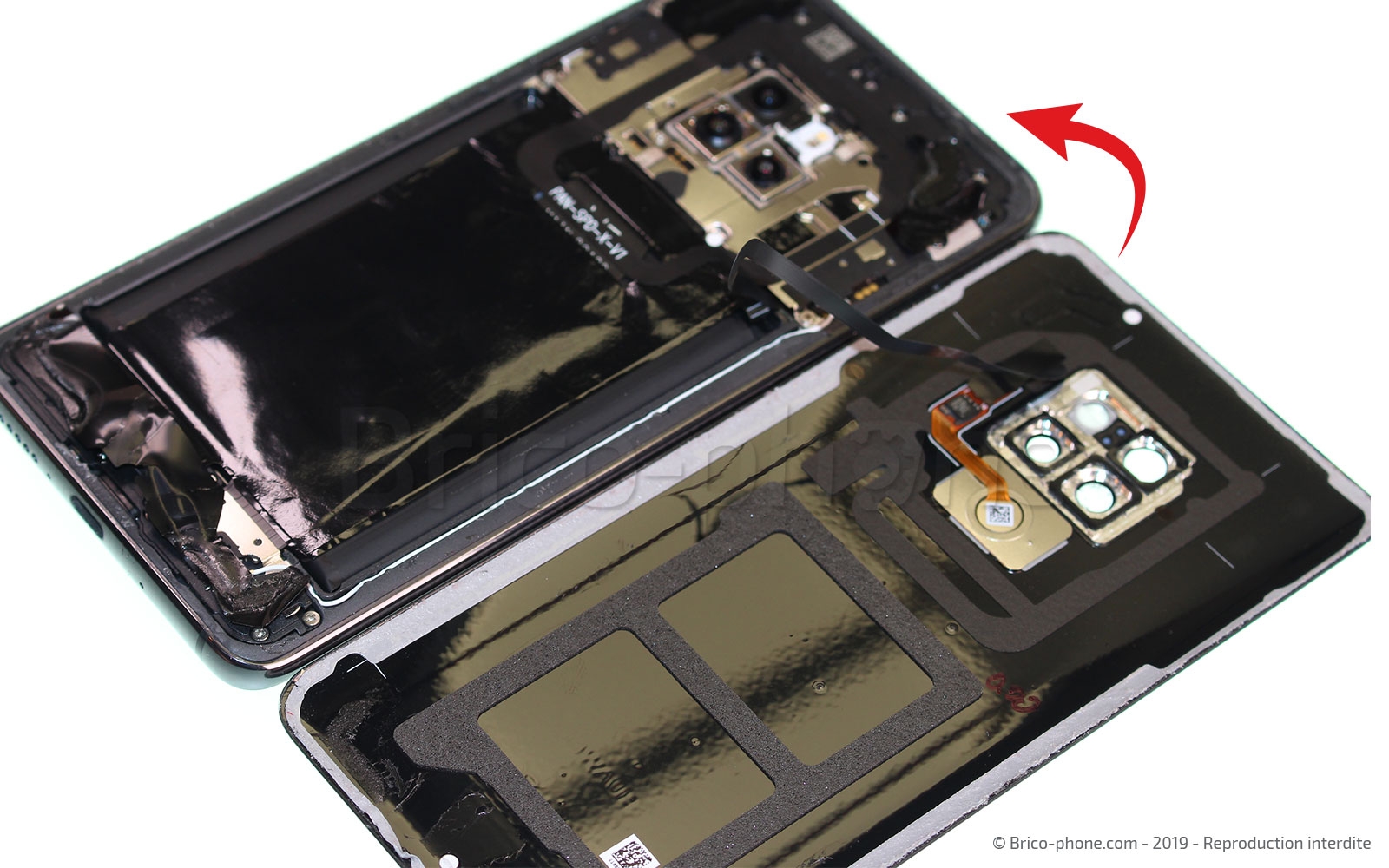

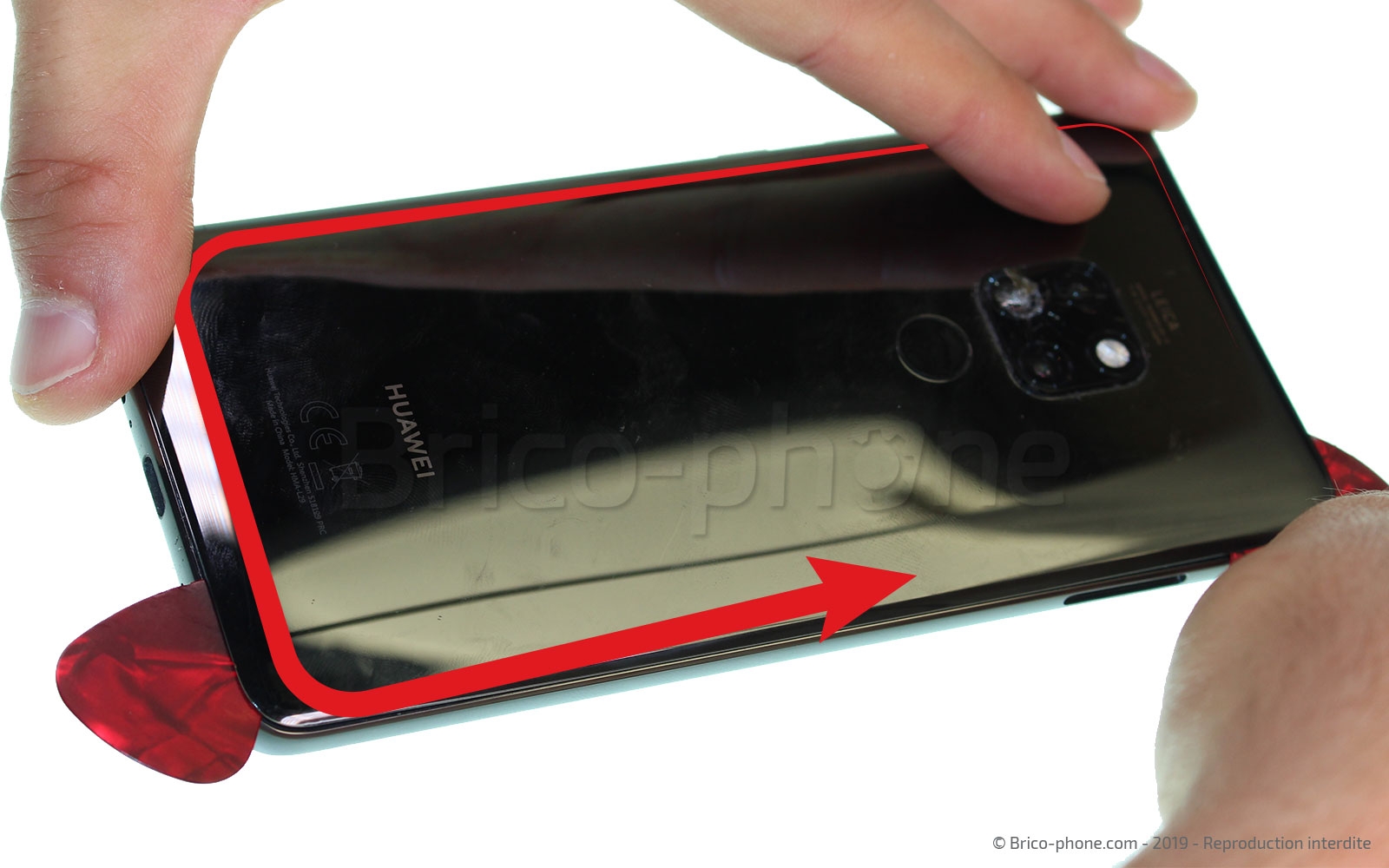

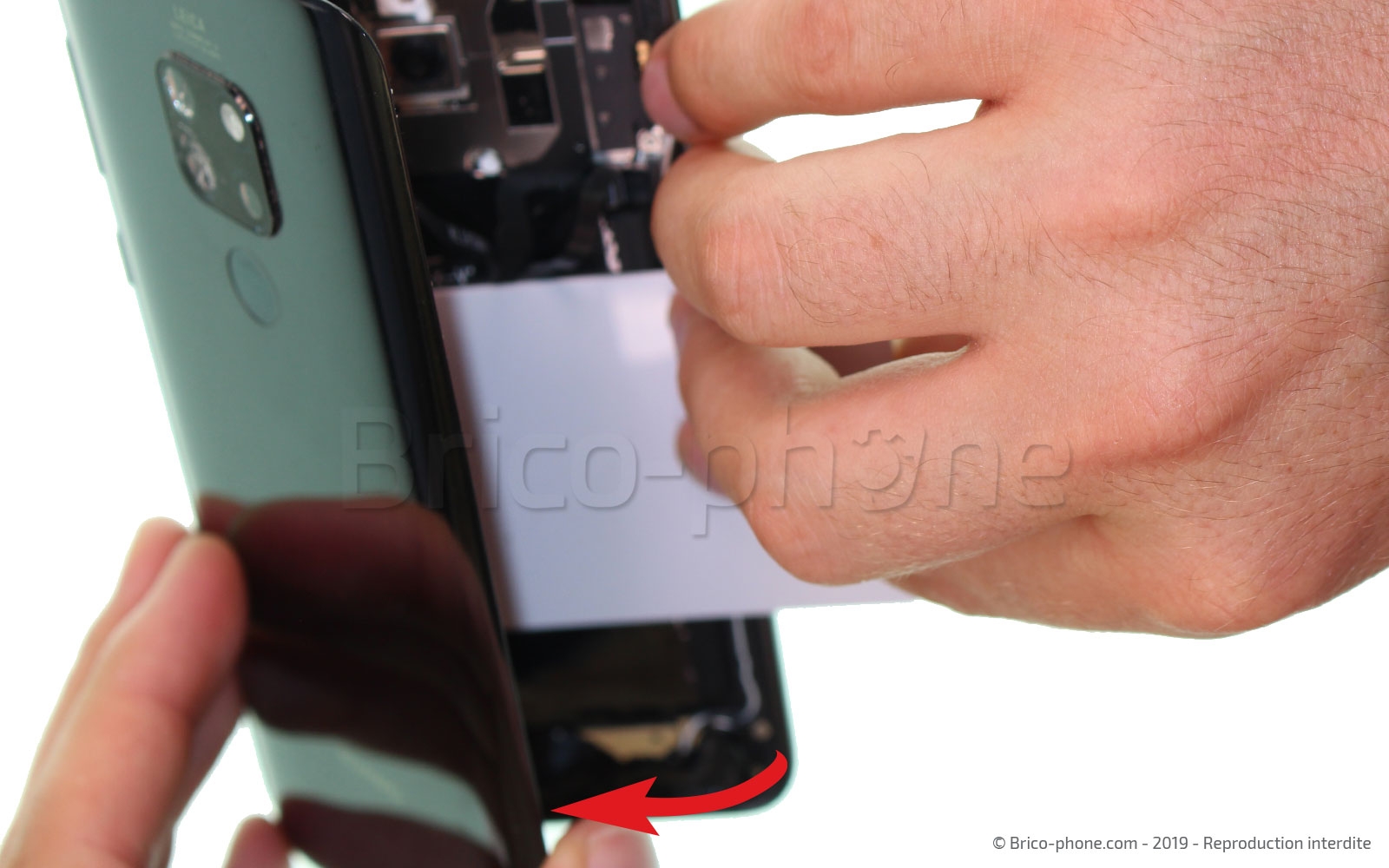

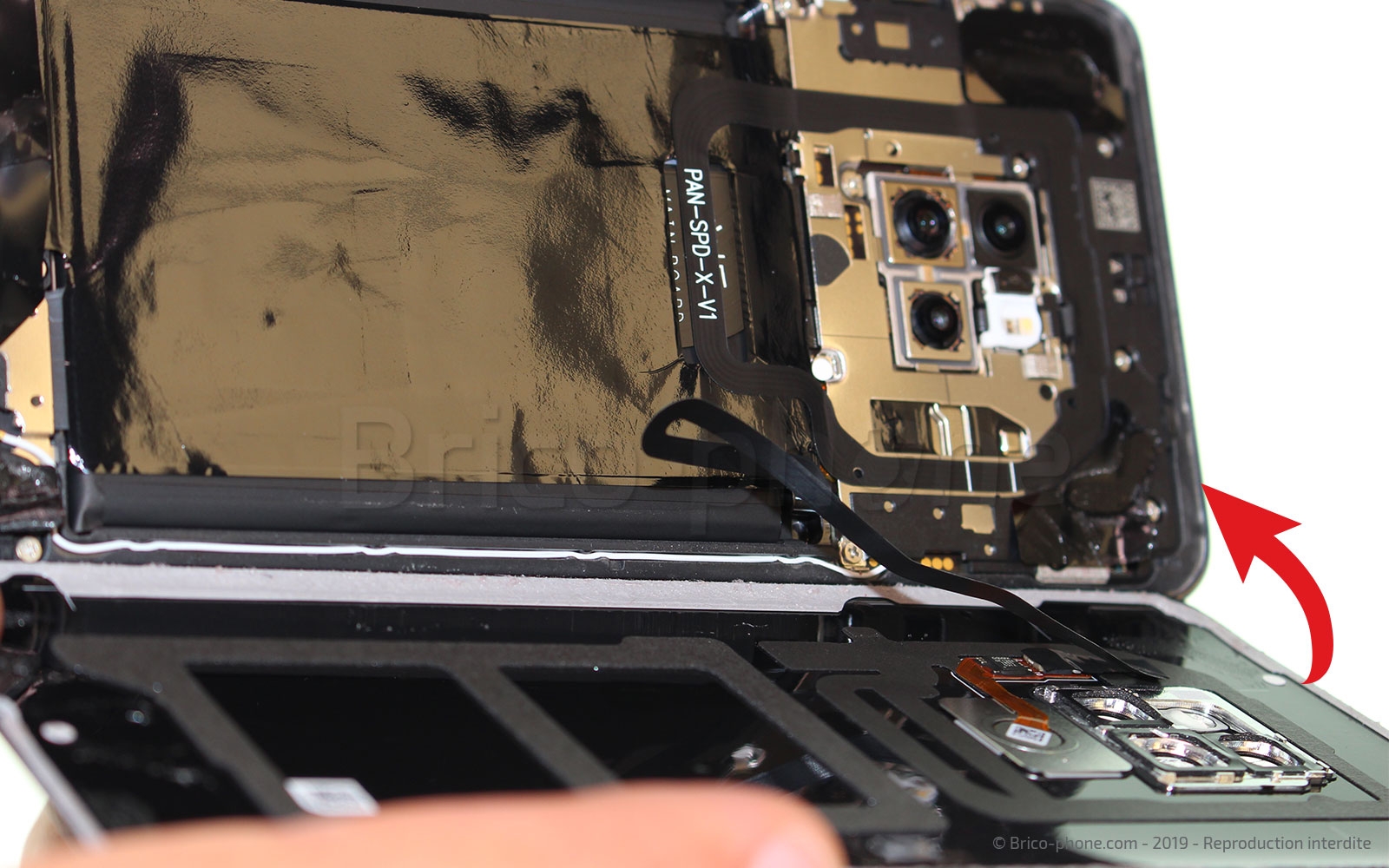

Etape 3 Ouvrir le smartphone

Saisissez les médiators en plastique et faites-les glisser autour de votre smartphone pour terminer de décoller le sticker retenant la coque arrière.
Par la suite, insérez la carte en PVC par le bas du téléphone, pour éviter d'endommager la nappe du lecteurs d'empreintes digitales.
Outils
Carte PVC
Médiator
Pièces
Carte en PVC pour décoller les batteries 0.90€
Etape 4

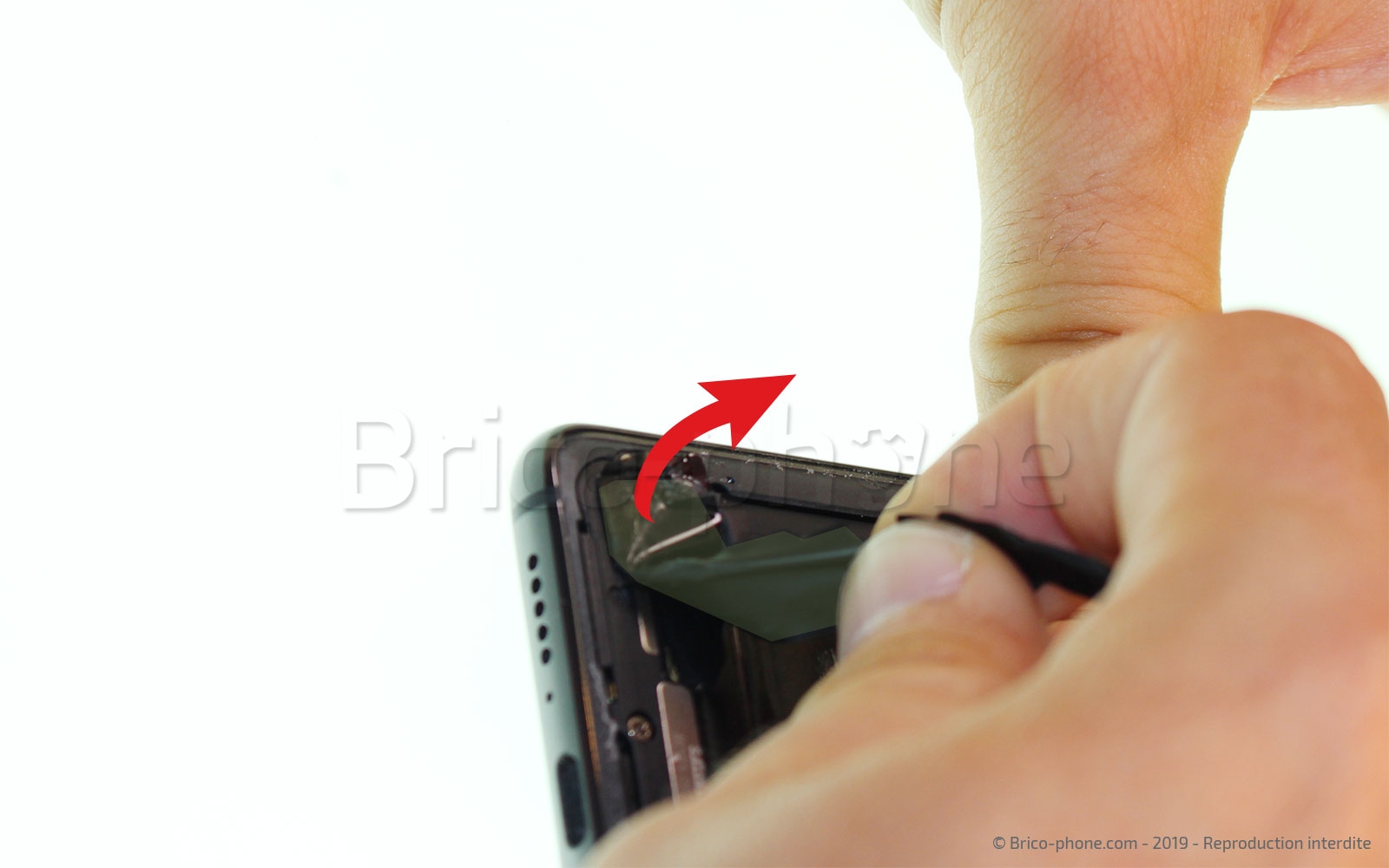

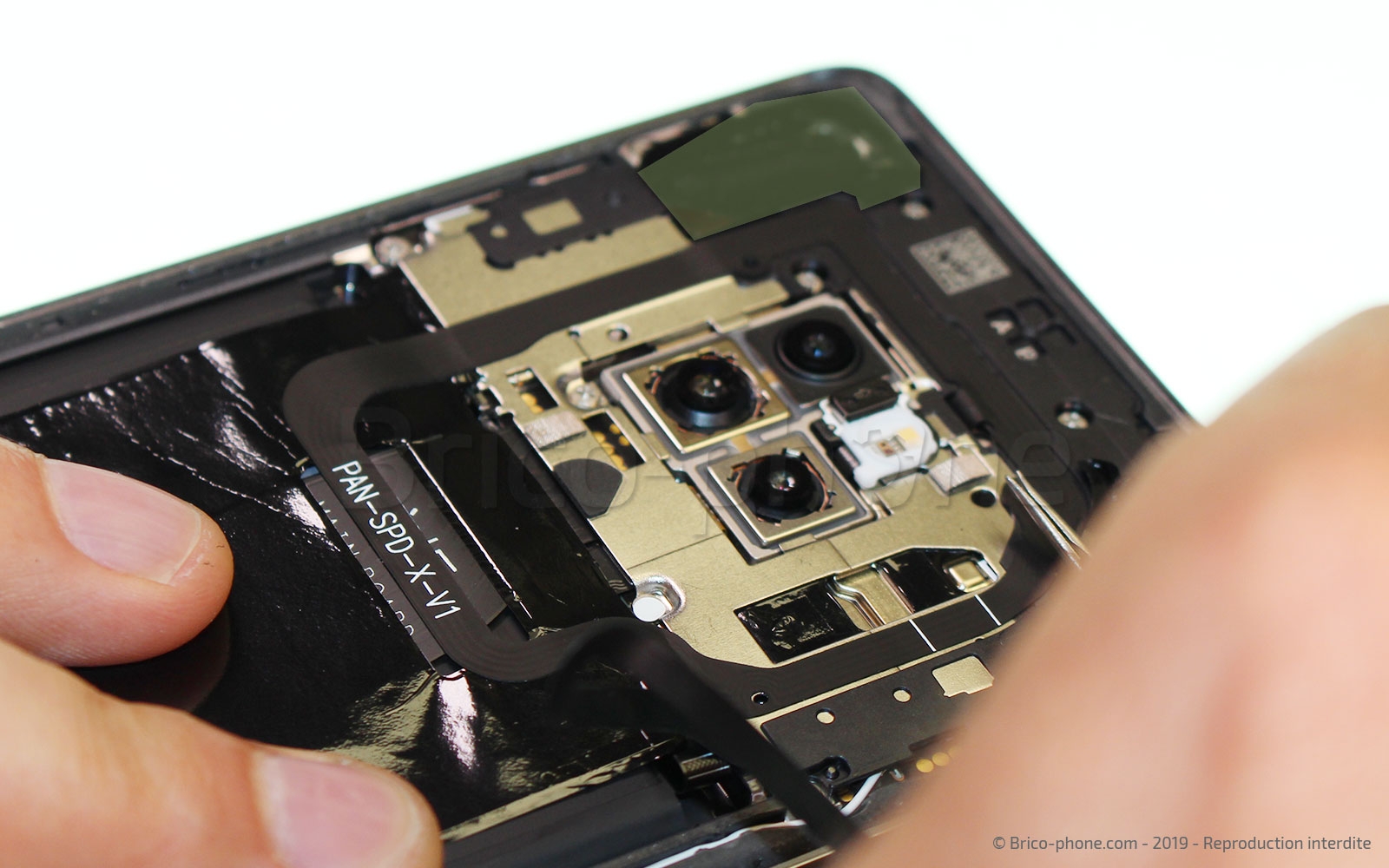

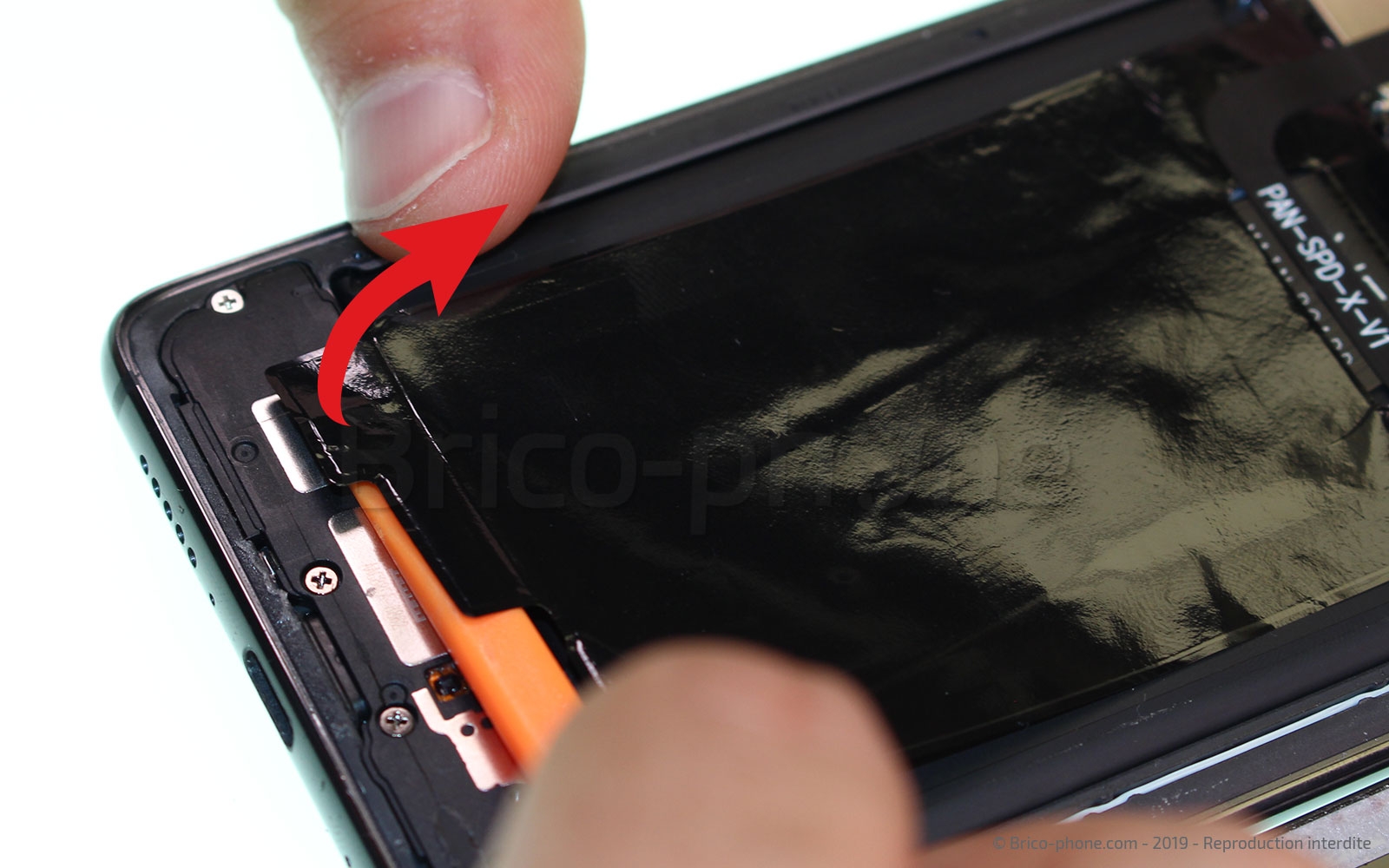

Etape 4 Libérer le cache supérieur

Dans un premier temps, il vous faut dévisser les 10 vis retenant le cache de la carte mère. Retirez également les adhésifs se trouvant au niveau des angles du châssis.
Ensuite, décollez, avec le levier en nylon, le bout de la nappe NFC collé sur le haut-parleur externe.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

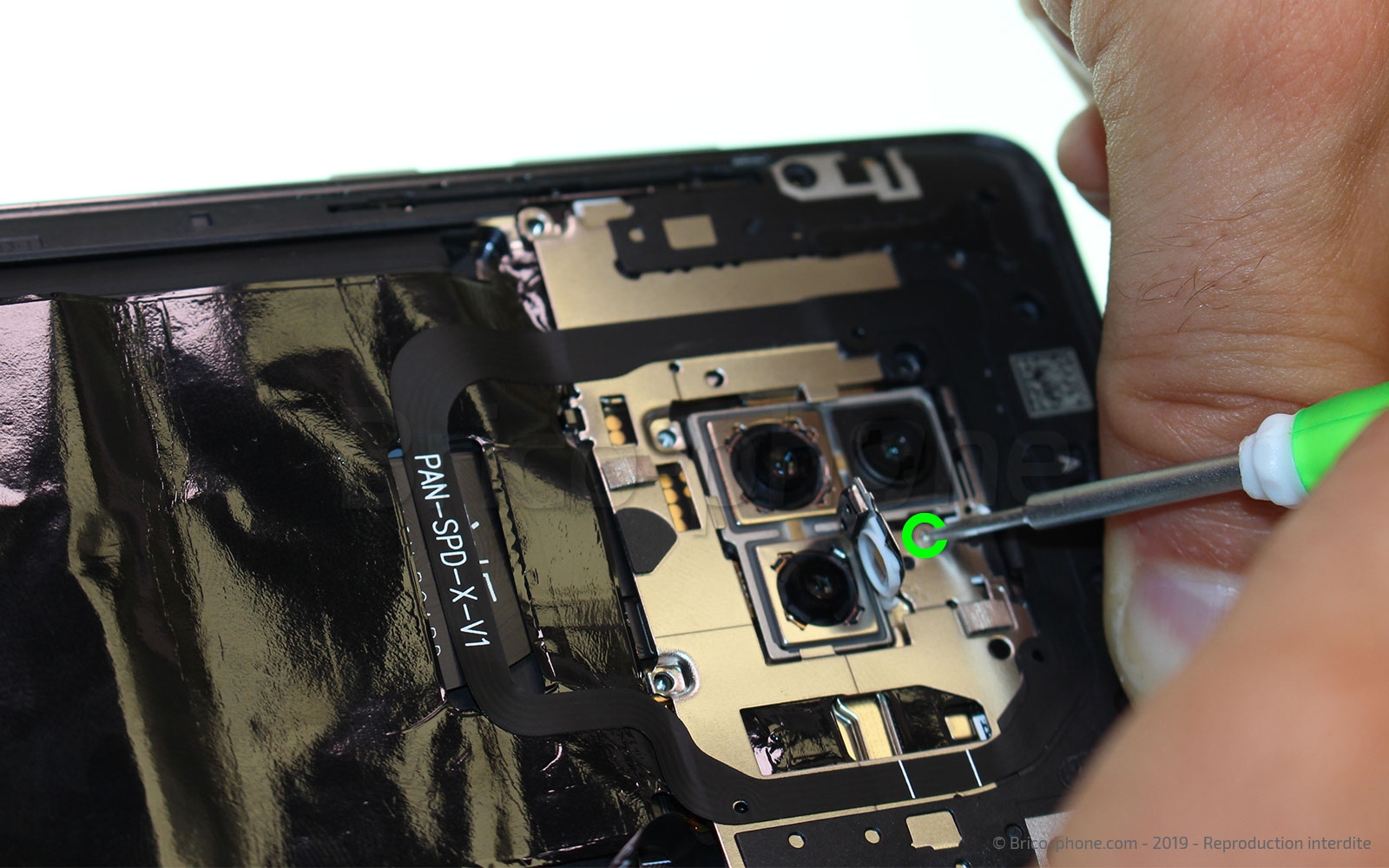

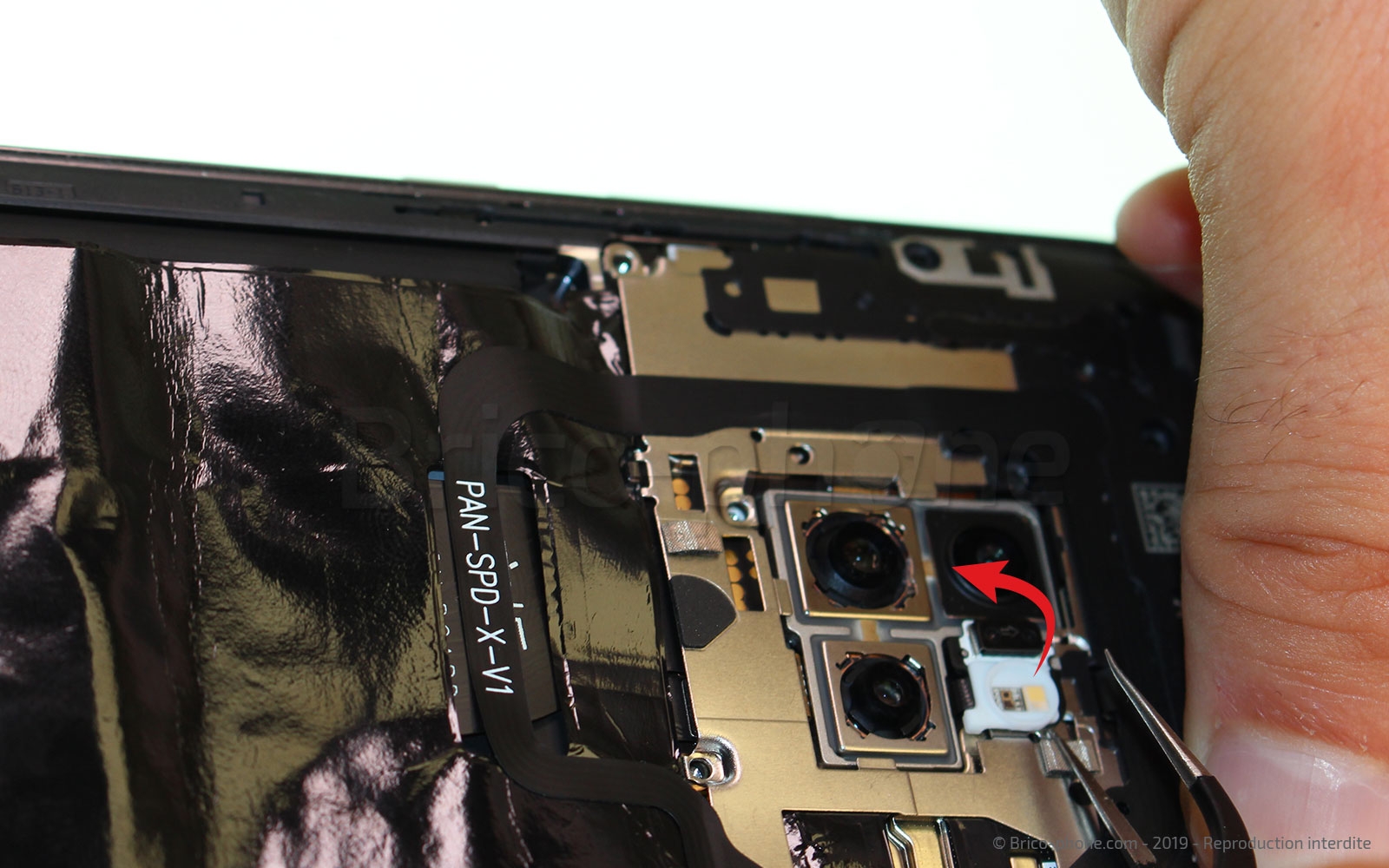

Etape 5 Retirer la dernière vis

Avant de retirer la nappe NFC, il vous faut extraire la vis cachée par une protection blanche. Pour y accéder, il faut chauffer le cache et le soulever avec la pince en métal. Ensuite, dévissez simplement la dernière vis.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

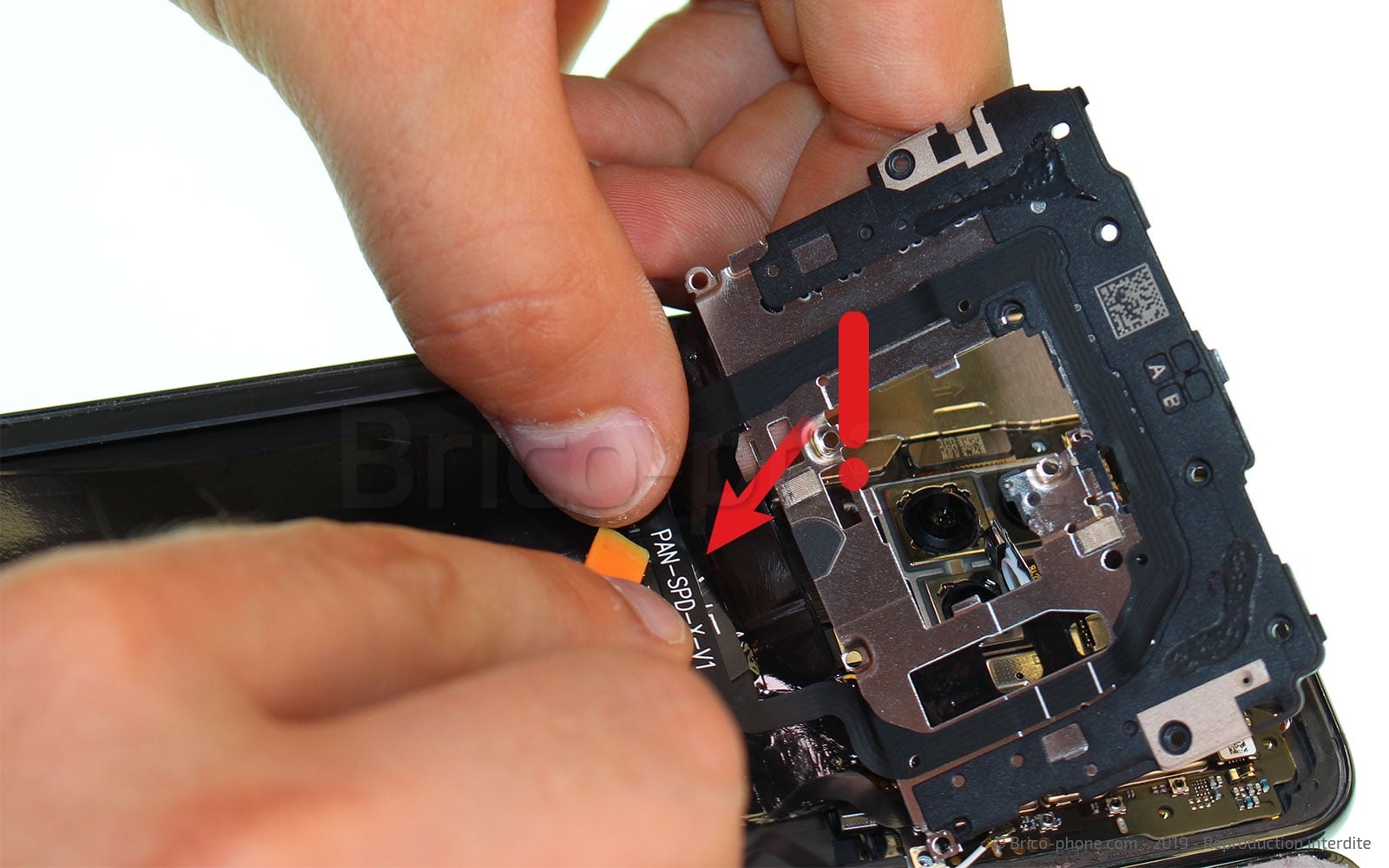

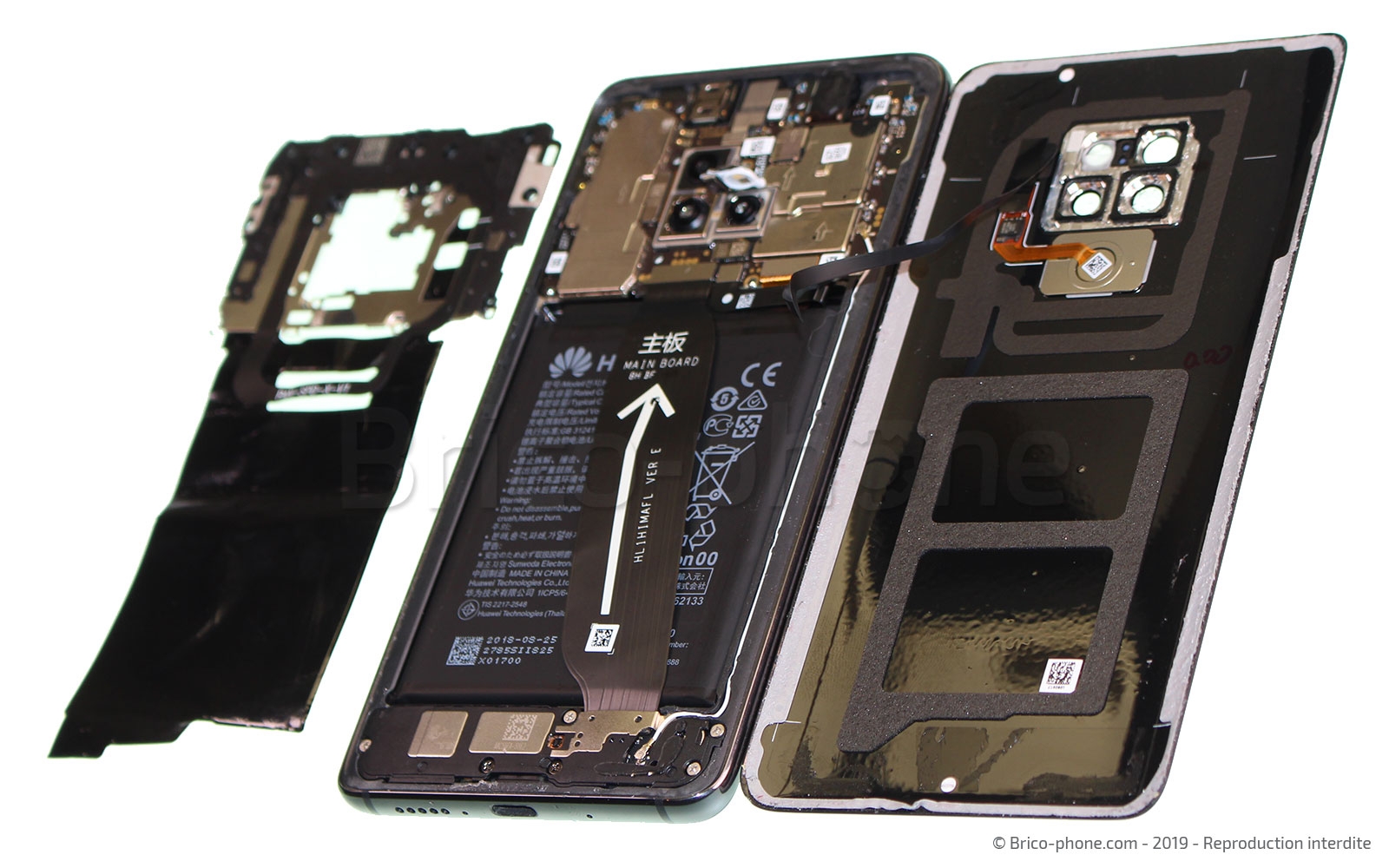

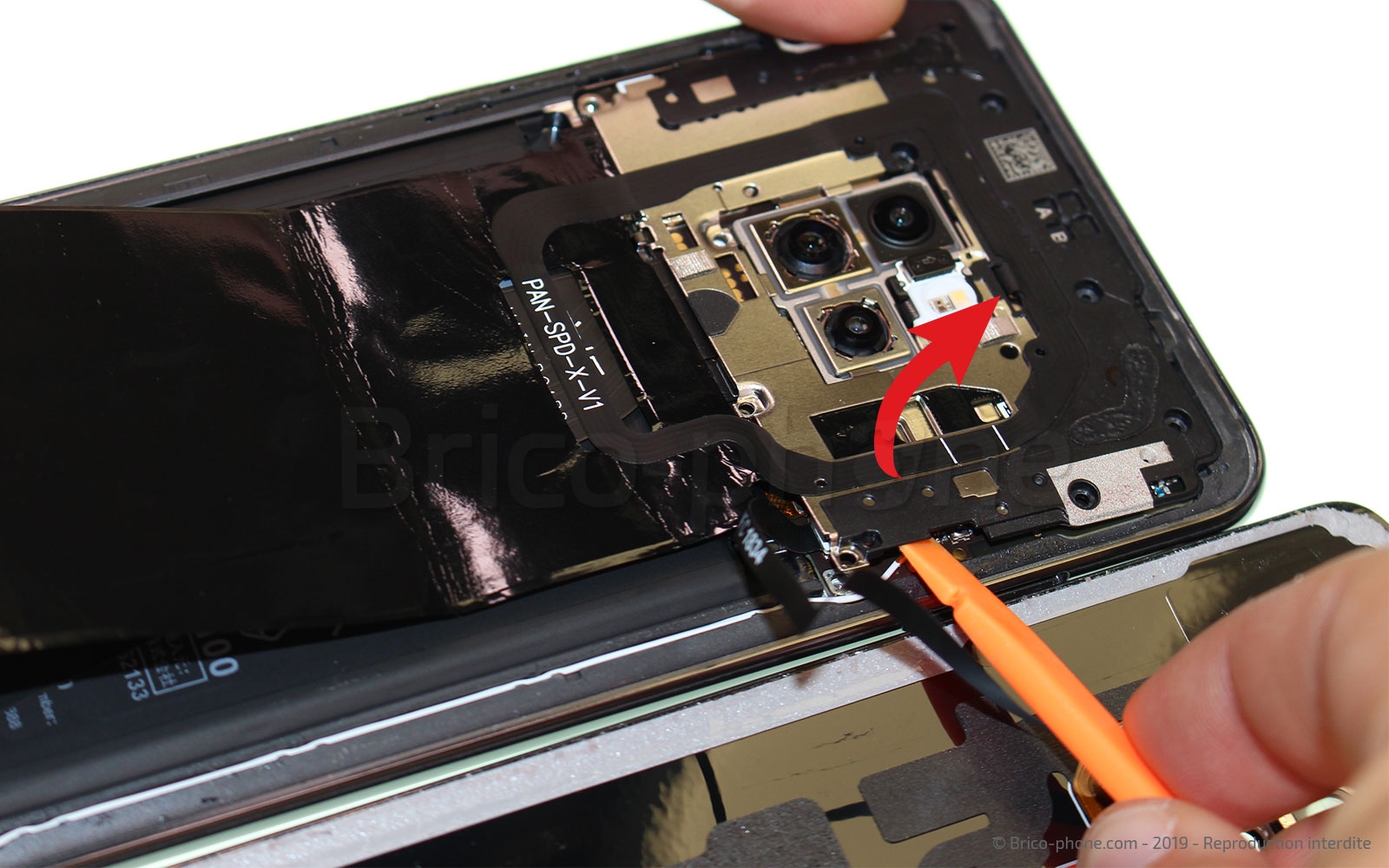

Etape 6 Libérer la nappe NFC

En retirant la nappe NFC, à l'aide de la spatule en nylon, faites attention à la protection qui est encore attachée à la nappe d'interconnexion par un léger point de colle.
Outils
Levier Nylon
Etape 7

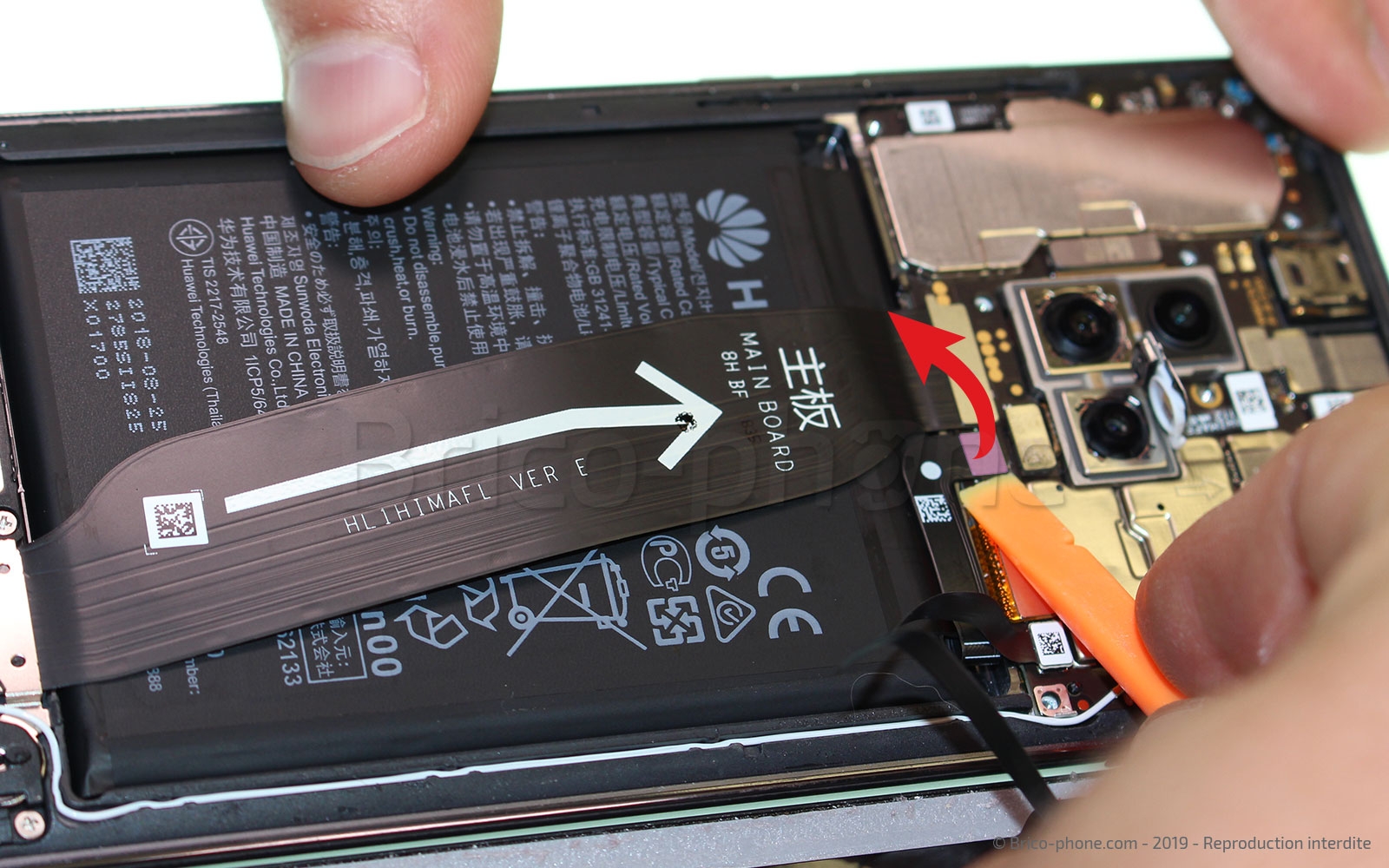

Etape 7 Déconnecter la batterie et la vitre arrière

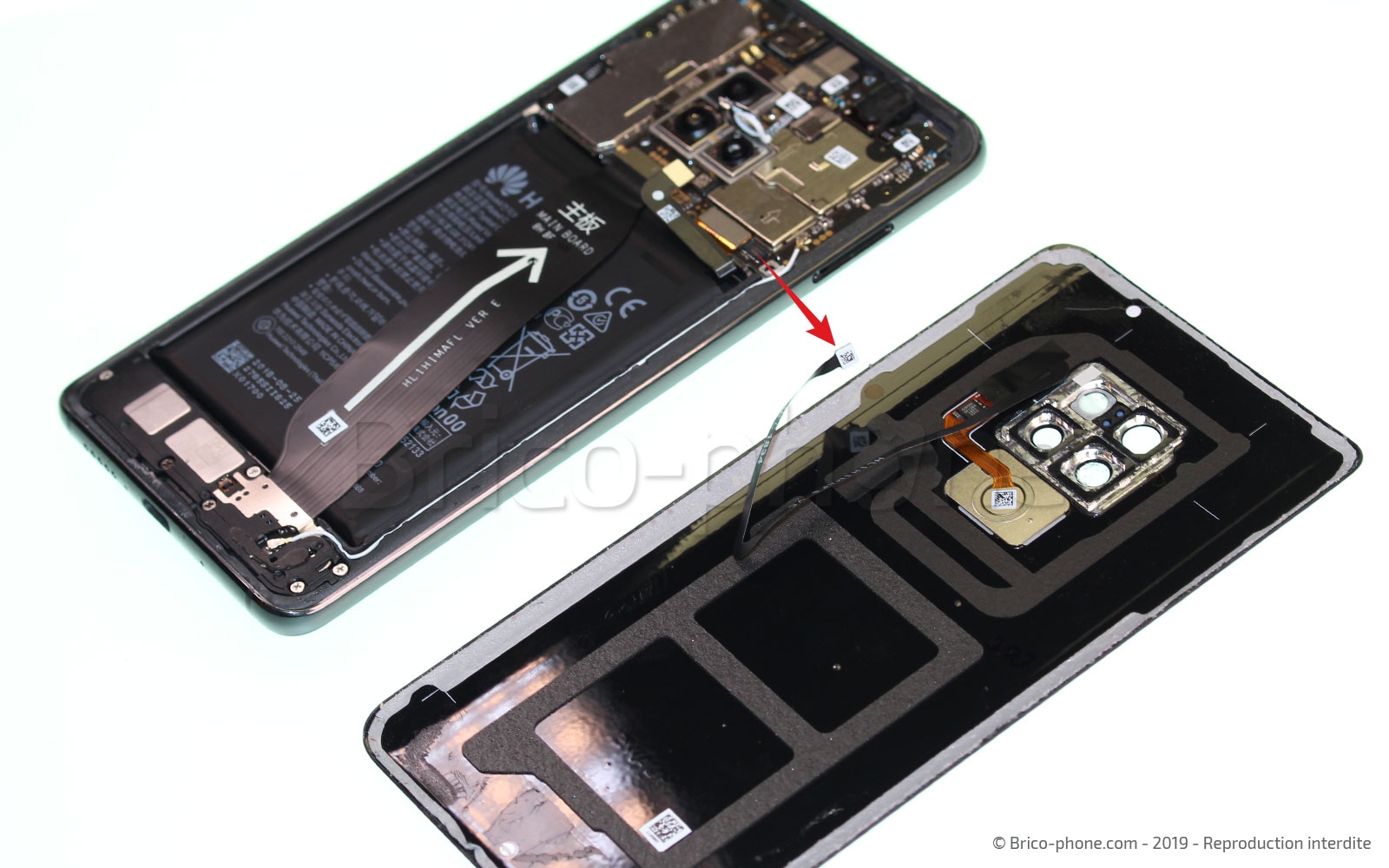

Pour travailler plus en sécurité, débranchez la batterie de la carte mère. Pour plus de confort, déconnectez la nappe du lecteur d'empreintes pour retirer la vitre arrière.
Outils
Levier Nylon
Etape 8

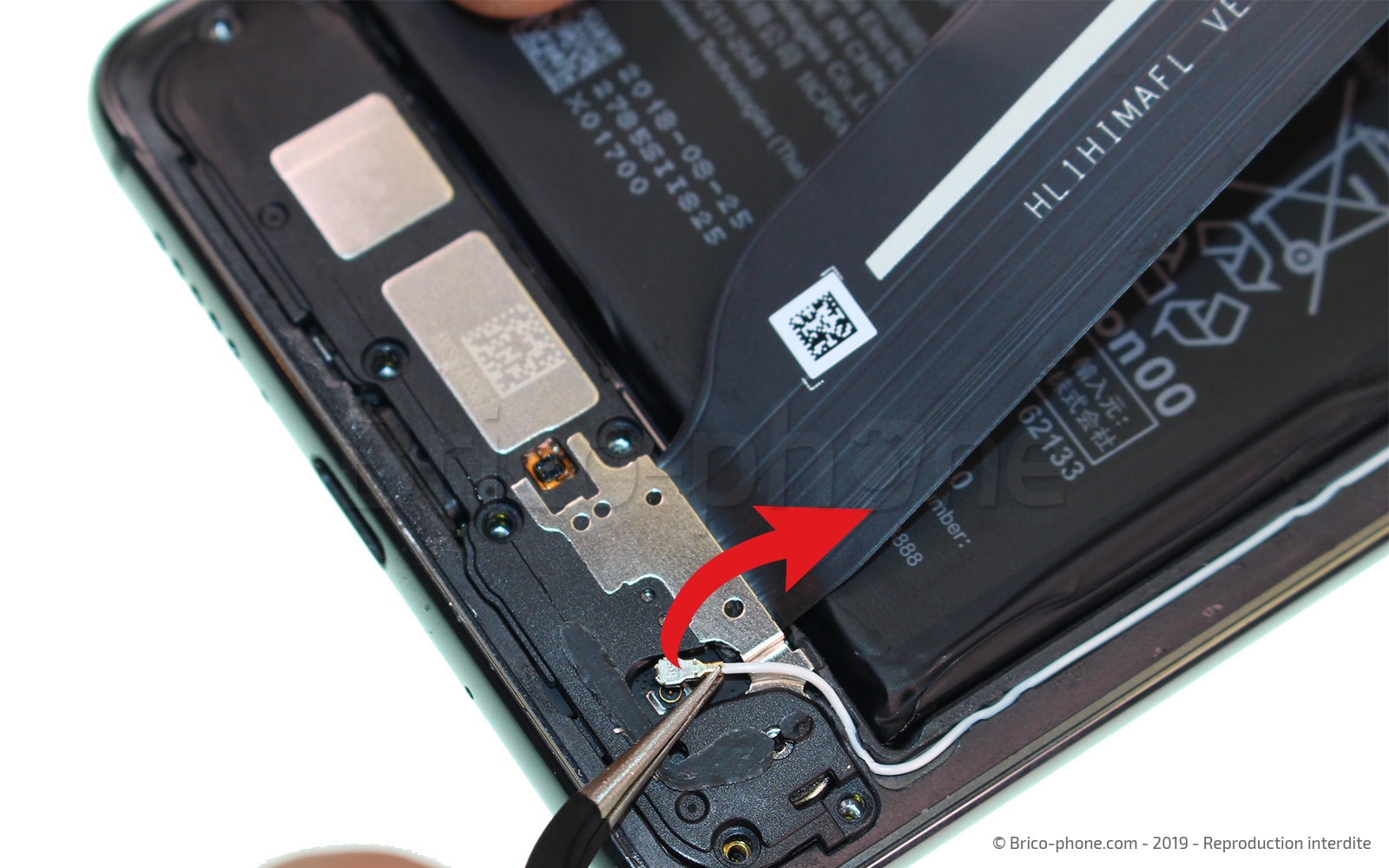

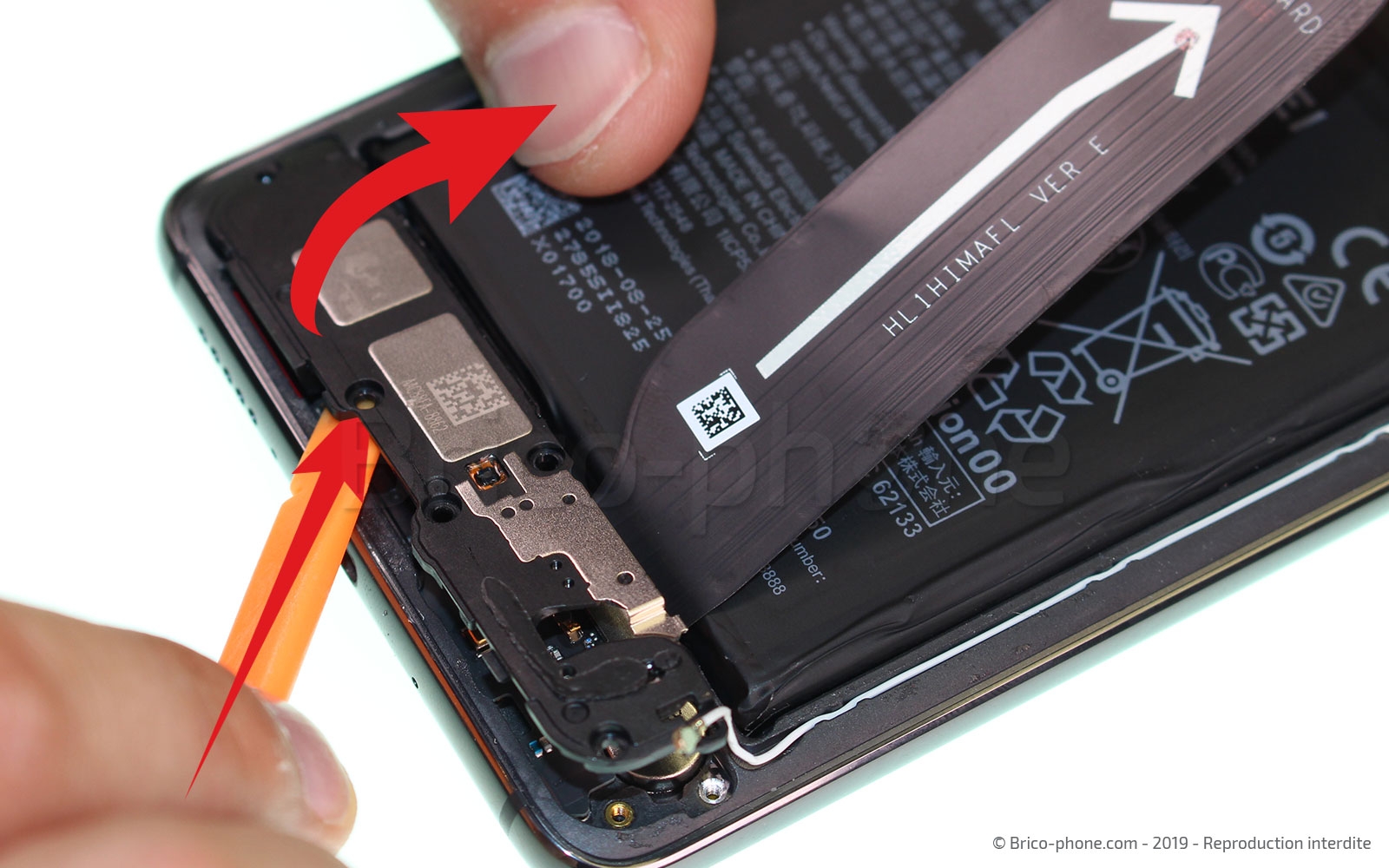

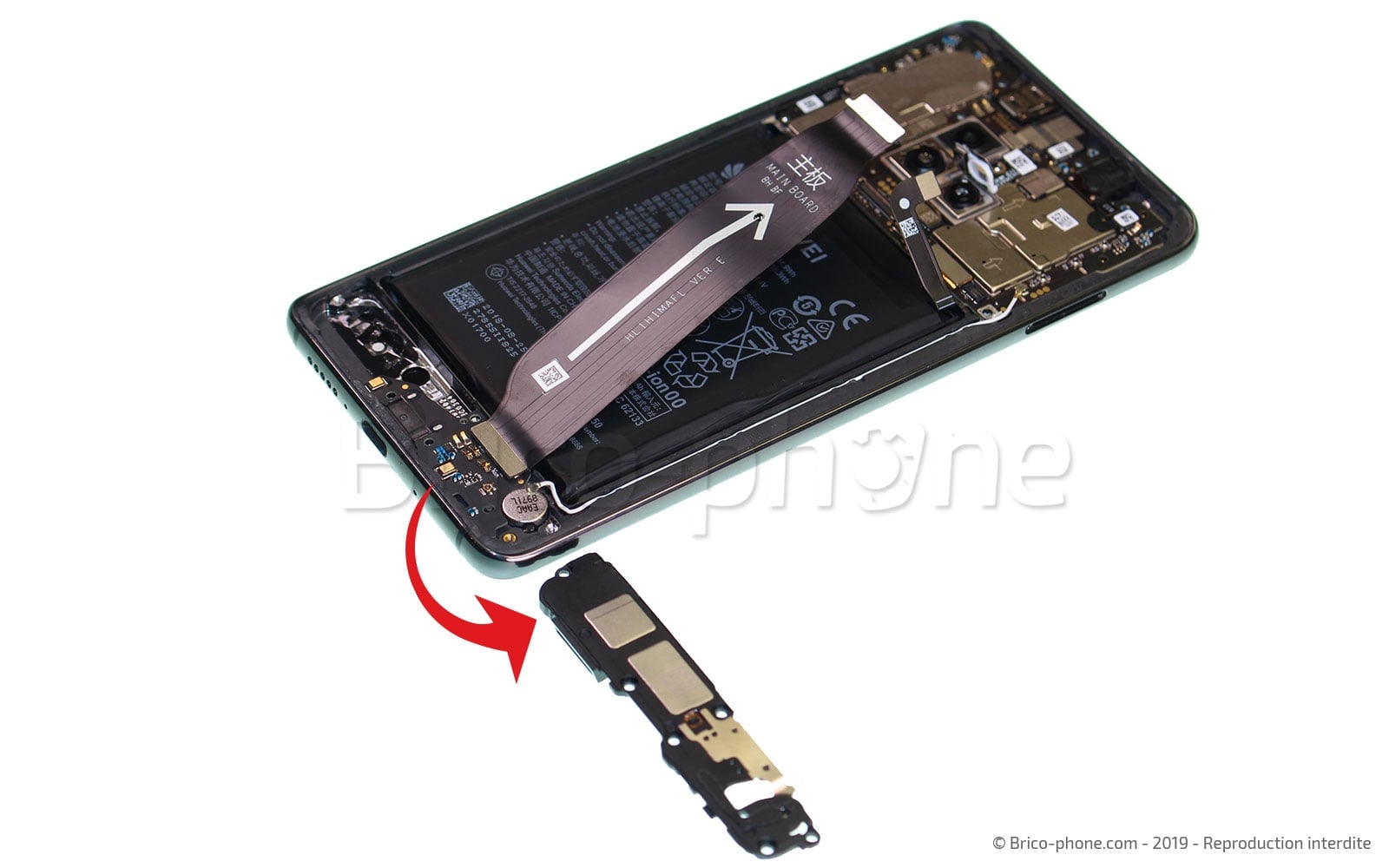

Etape 8 Sortir le haut parleur externe

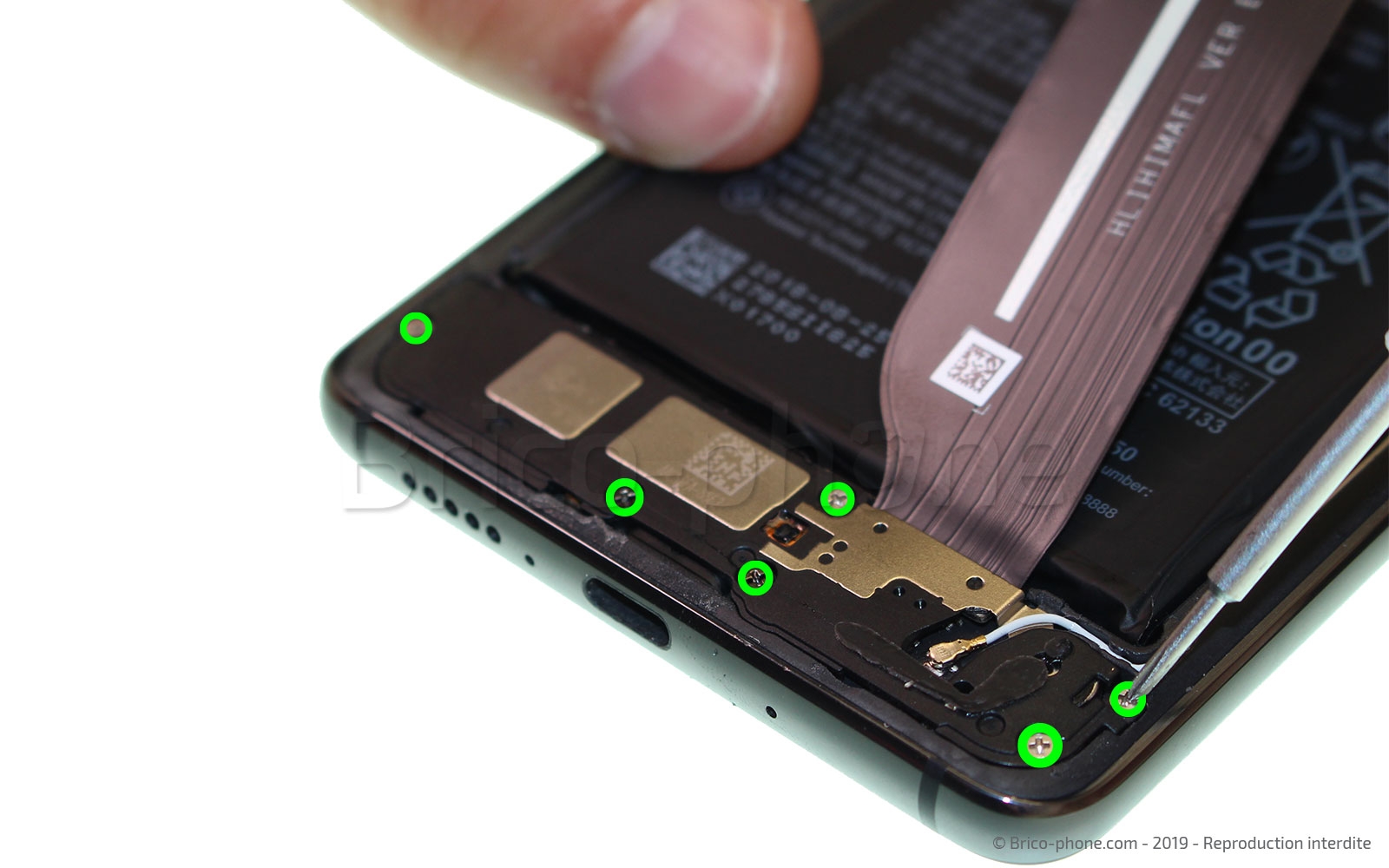

Dévissez les 6 vis du haut-parleur externe ainsi que le cable coaxial blanc. Vous pouvez maintenant, sortir le composant du châssis du Huawei Mate 20.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 9

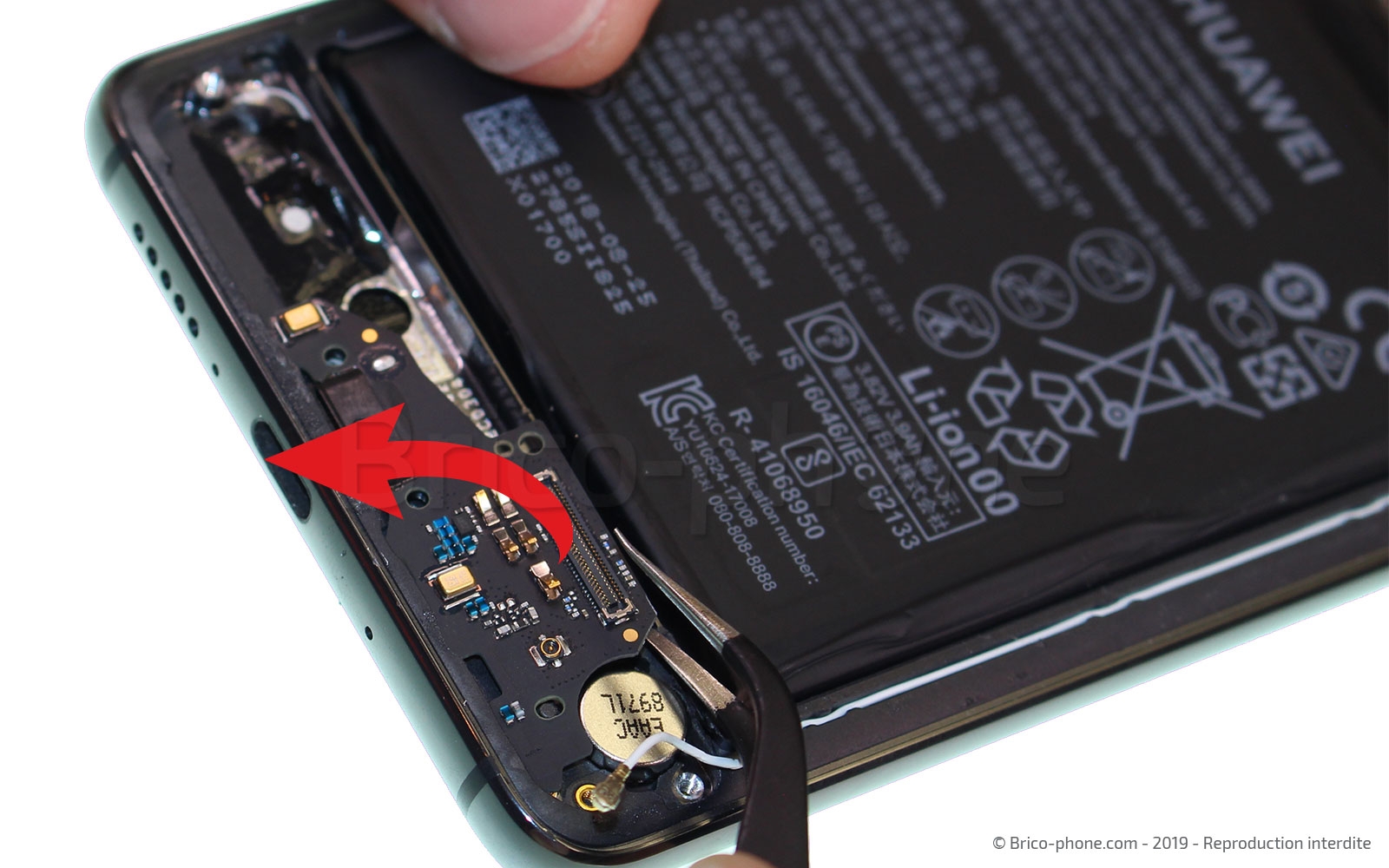

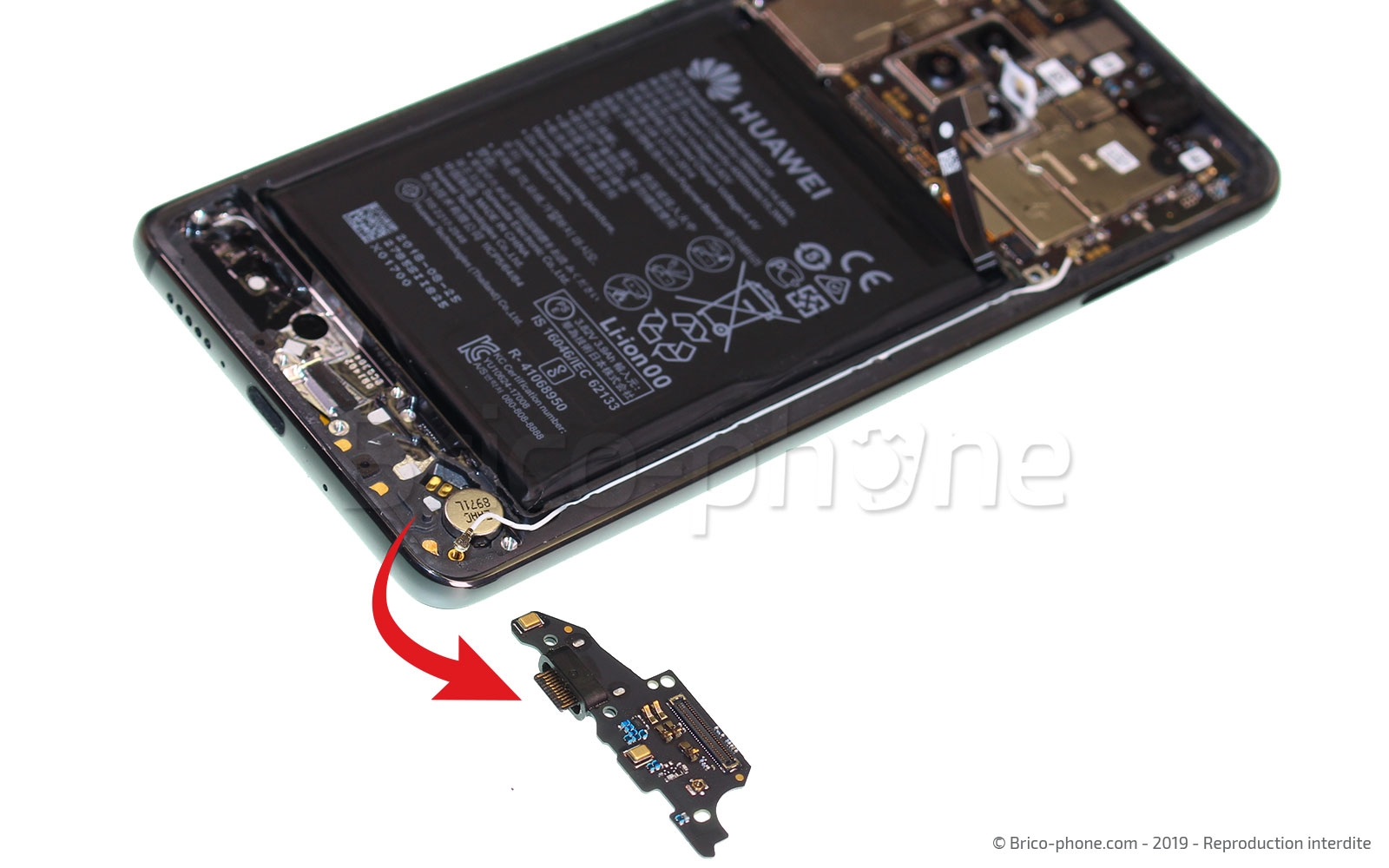

Etape 9 Extraire le connecteur de charge

Débranchez la nappe d'interconnexion du dock. Vous pouvez, maintenant, sortir le connecteur de charge de son emplacement.
Outils
Levier Nylon
Pince Brucelles

Conseils pour le remontage

Pour ré-assembler votre Huawei Mate 20, reprenez ce guide dans le sens inverse.
Pour recoller la vitre arrière, utilisez la colle B-7000 que vous viendrez positionner sur le châssis tout autour du téléphone. Ensuite, mettez le sous presse (pinces ou livres), environ 40 minutes.
