Changement de bloc écran (vitre + LCD) sur Mate 20 Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mate 20 Lite
Réparation
Note de réparabilité 11/20
Temps estimé 40 min
Difficulté 2.5/5 (Moyen)
Diagnostic

L'écran de votre Huawei Mate 20 Lite est brisé.

Votre écran rencontre un problème d'affichage (traits, tâches...).

L'écran reste noir.

L'écran de votre Huawei Mate 20 Lite rencontre des problèmes d'affichage comme des lignes noires ou des tâches? Il est brisée?

Brico-Phone vous propose ce tutoriel photos pour vous accompagner tout au long de la réparation.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Premièrement, il est préférable de contrôler la compatibilité du nouvel élément avec le numéro de modèle de votre smartphone. En effet, s'il s'agit bien du Huawei Mate 20 Lite, les références SNE-LX1 devraient être écrites au dos de l'appareil.

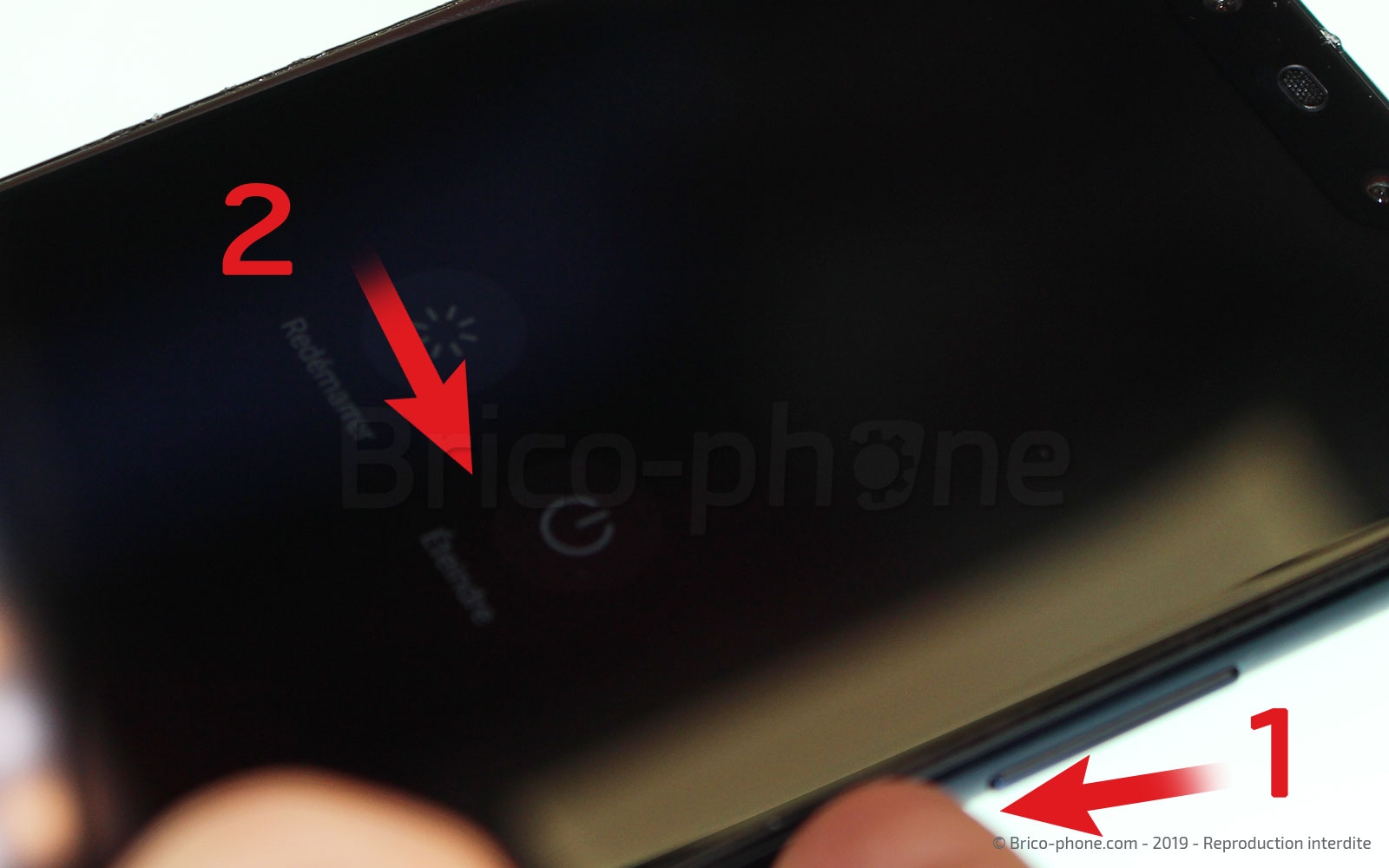

Ensuite, il est impérative d'éteindre votre téléphone, avant toute réparation.
Etape 1

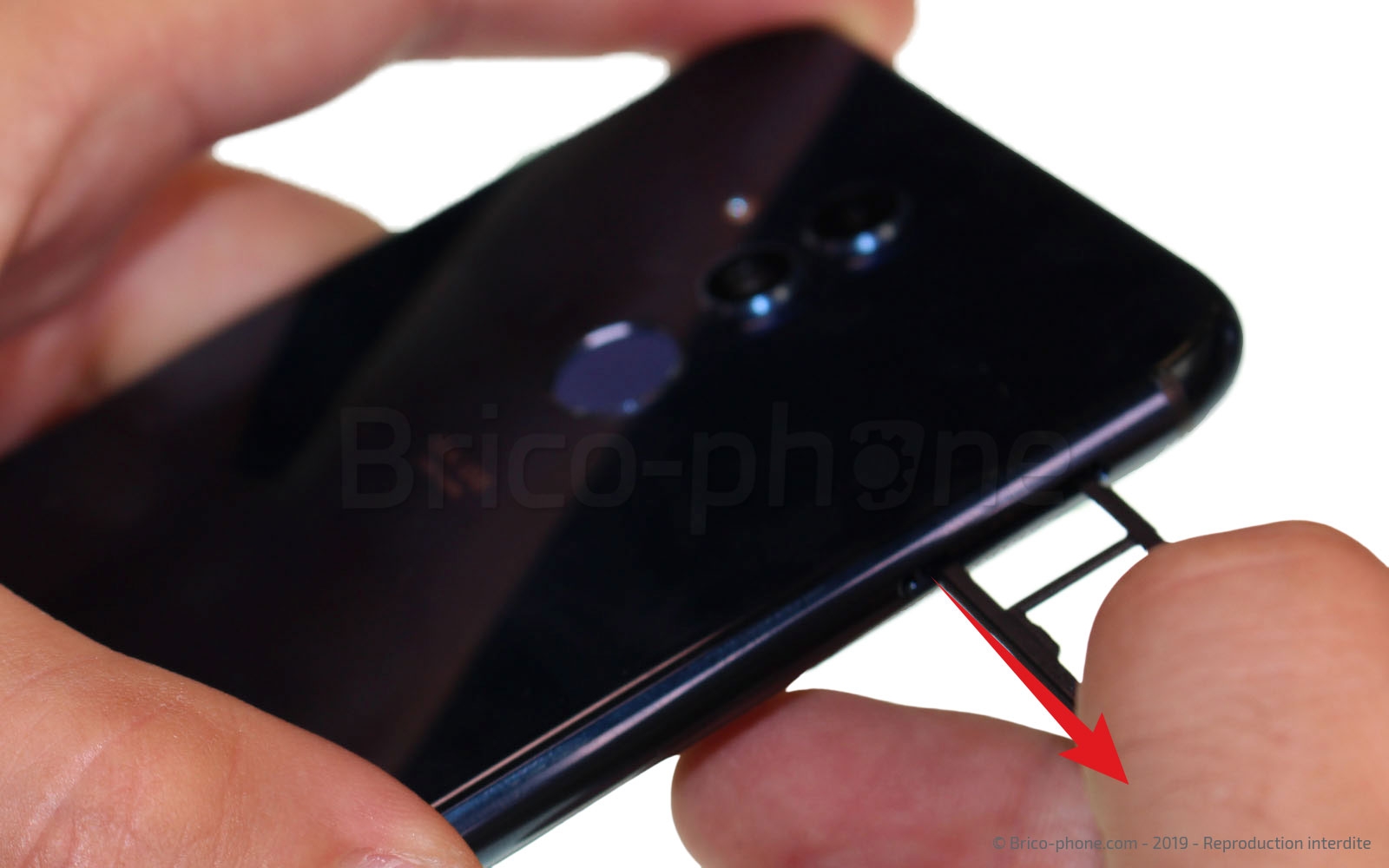

Etape 1 Retirer le rack SIM et SD

Il est maintenant temps d'extraire le rack SIM et SD du smartphone, à l'aide de l'outil d'ouverture.
Outils
SIM
Etape 2

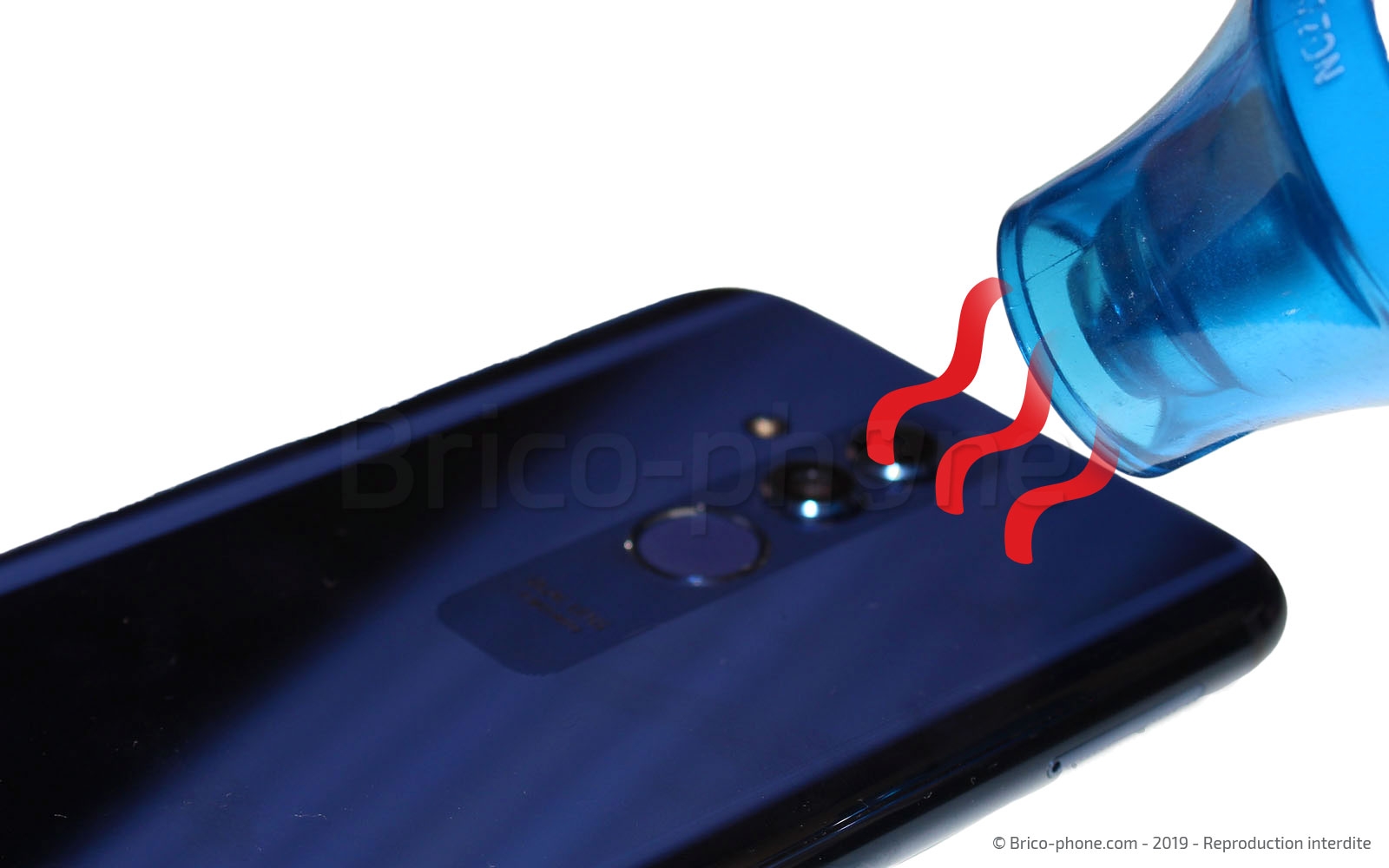

Etape 2 Chauffer la coque arrière

Pour cette étape, il est important de ne pas dépasser les 80°C, lors de la chauffe.

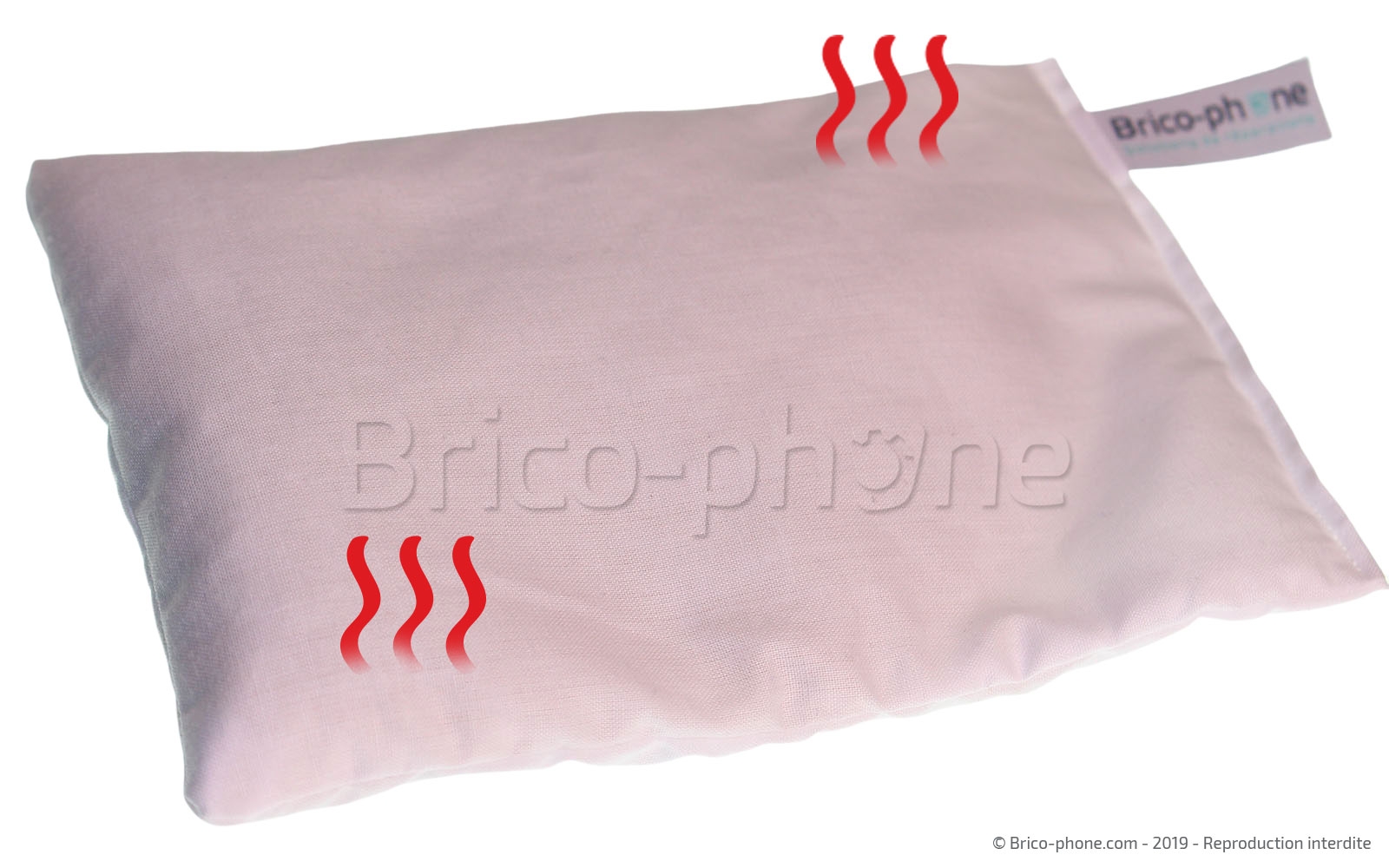

Utilisez soit le coussin chauffant préalablement passé au micro-onde que vous viendrez déposer sur le Huawei Mate 20 Lite, soit le décapeur thermique, avec lequel il faudra chauffer seulement le contour du téléphone.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Décoller la vitre arrière

Dans un premier temps, placez la ventouse au bas de la coque de votre Huawei Mate 20 Lite et en exerçant une légère flexion, insérez le médiator en métal dans la fente créée.
Ensuite, positionnez les médiators en plastique de chaque coté pour pouvoir retirer celui en métal. Faites le tour du smartphone avec les médiators en plastique pour décoller les bords de la coque arrière sans abîmer les composants se trouvant à l'intérieur.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 4

Etape 4 Déconnecter le lecteur d’empreintes

Lors de l’ouverture, faites attention car le lecteur d’empreintes est encore connecté.
Une fois le téléphone ouvert, soulevez le clip retenant la nappe de votre lecteur d’empreintes, avec le levier en nylon.
Saisissez-vous de la nappe de connexion du lecteur d’empreintes, avec la pince en métal et retirez-la.
Vous pouvez ouvrir votre Huawei Mate 20 Lite, tout en faisant attention, à la nappe du lecteur d'empreintes encore connectée à l'appareil.
Utilisez le levier en nylon, fourni avec le kit d'outil, pour déclipser la nappe et pourvoir la retirer sans encombre.
Outils
Levier Nylon
Pince Brucelles
Etape 5

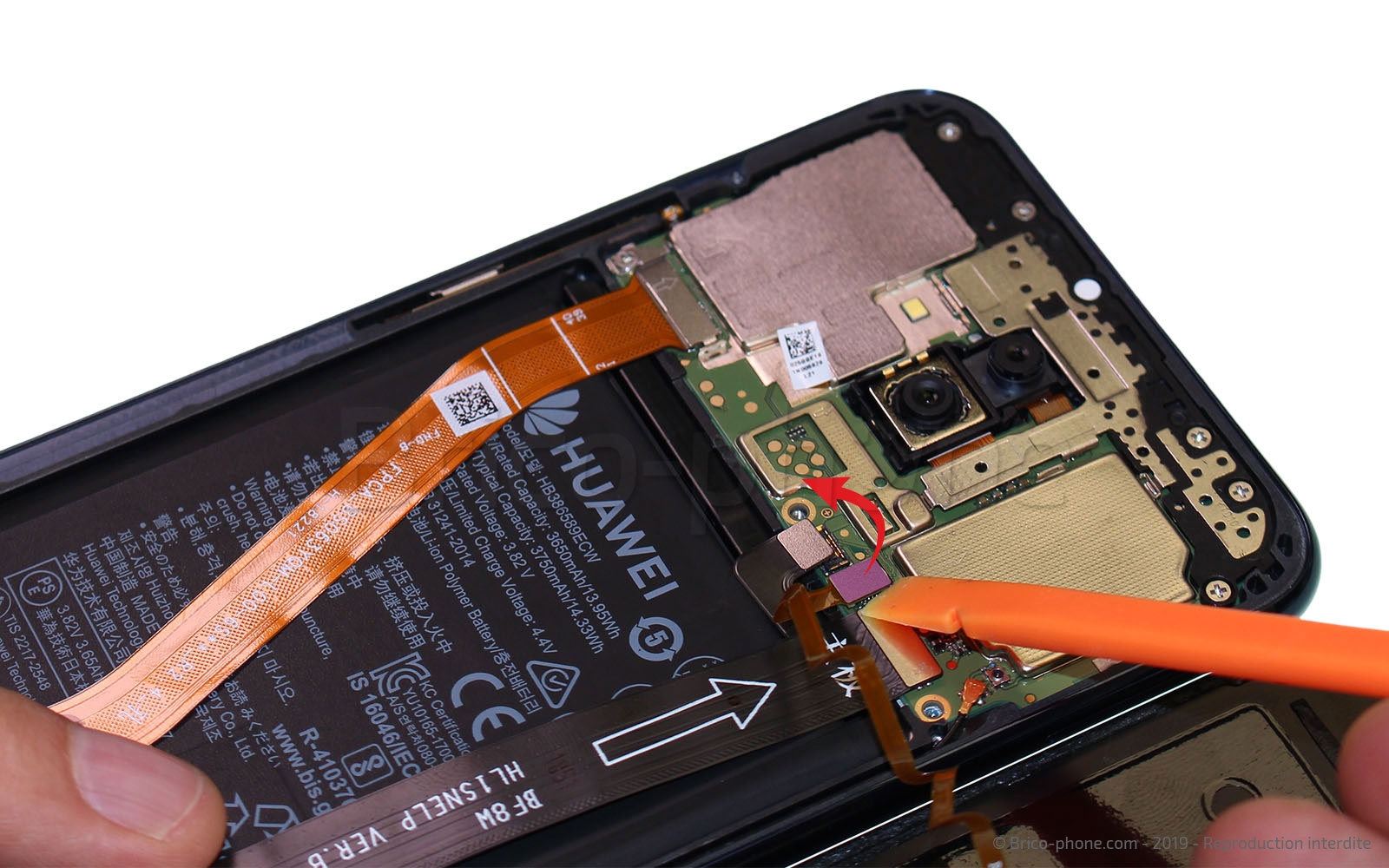

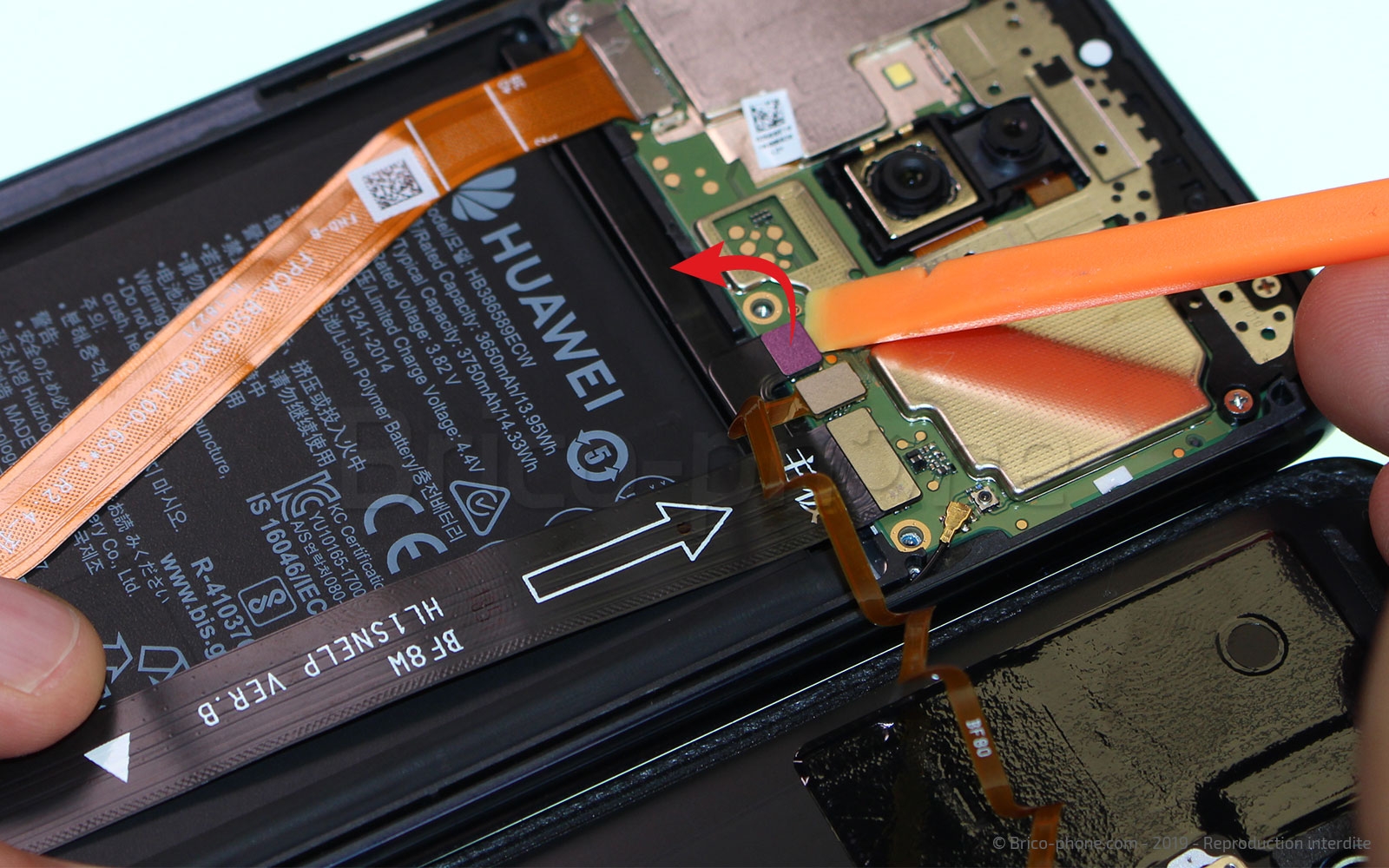

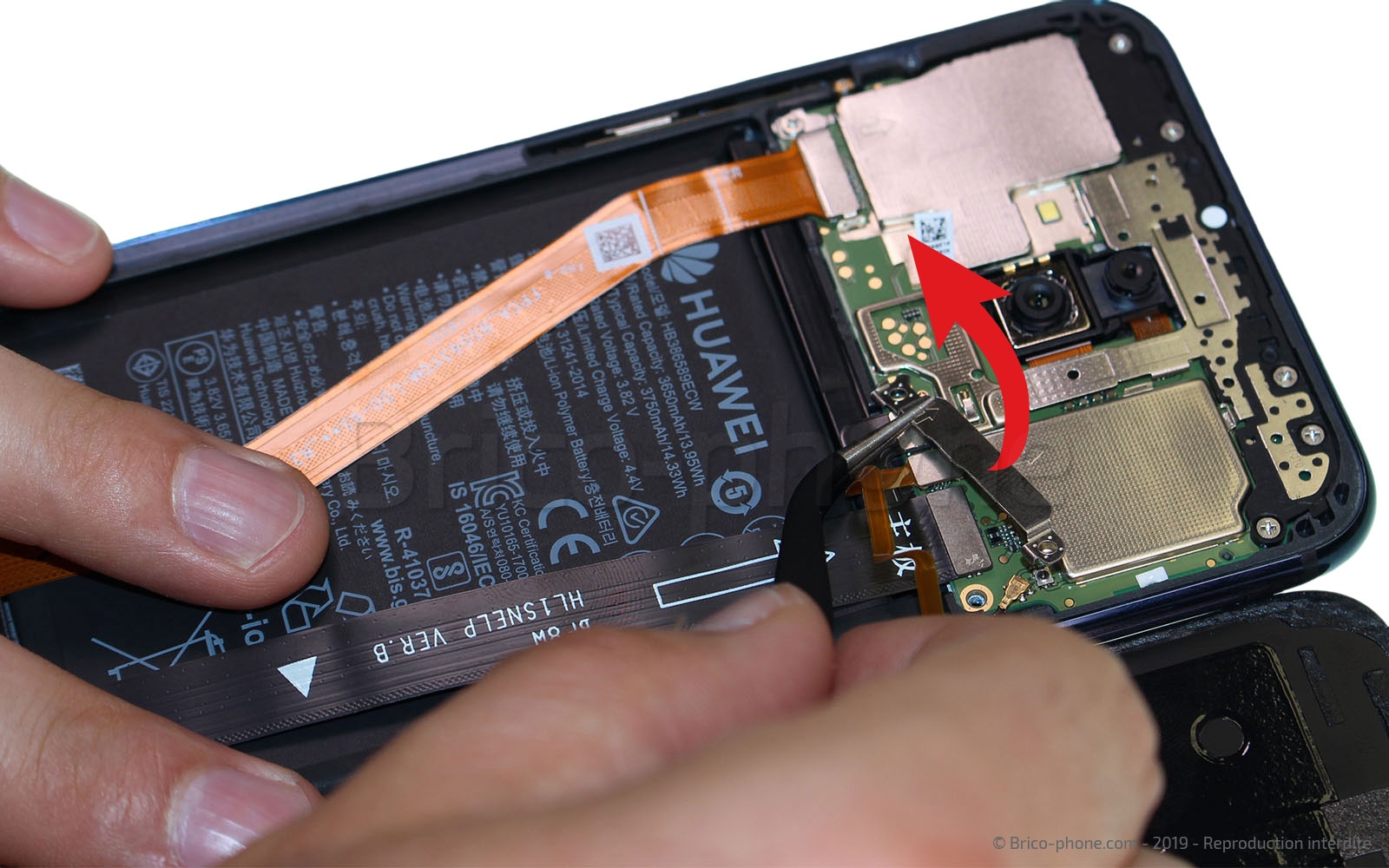

Etape 5 Débrancher la batterie

Munissez-vous du tournevis cruciforme et retirez les deux vis retenant la protection. Sortez le cache avec la pince en métal.
Ensuite, avec la spatule en nylon, déconnectez la batterie et le lecteur d'empreintes digitales.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

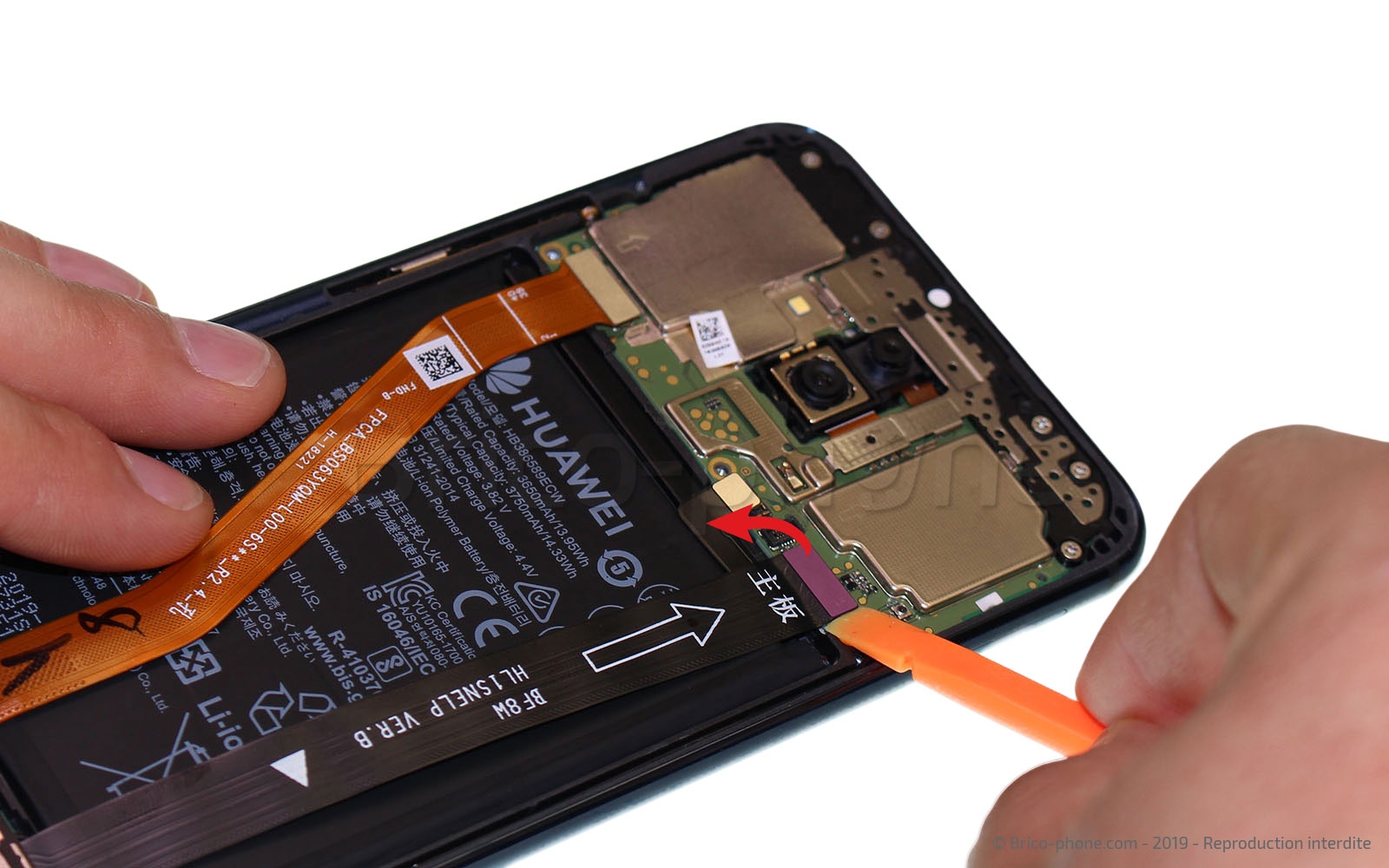

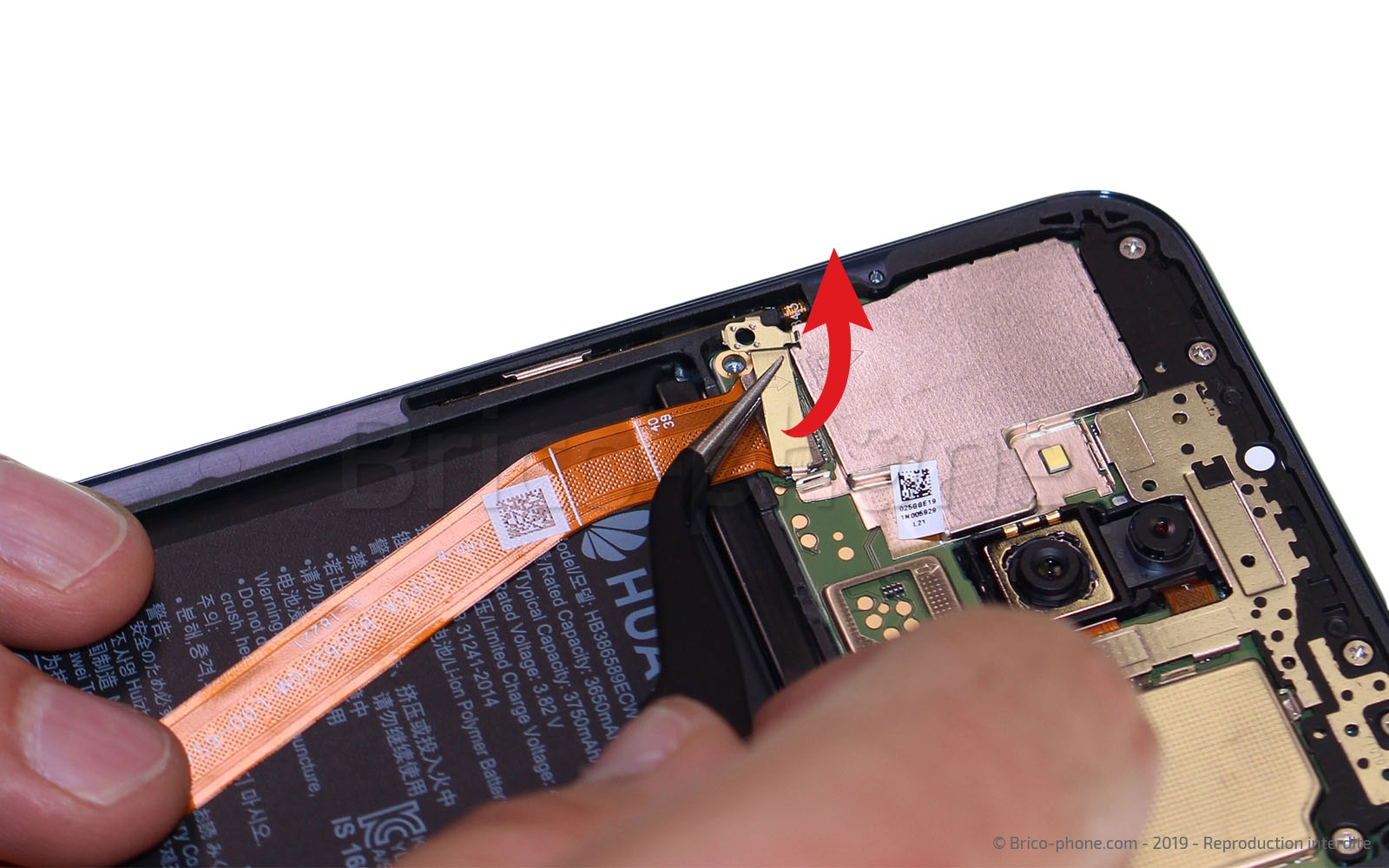

Etape 6 Délivrer les nappes

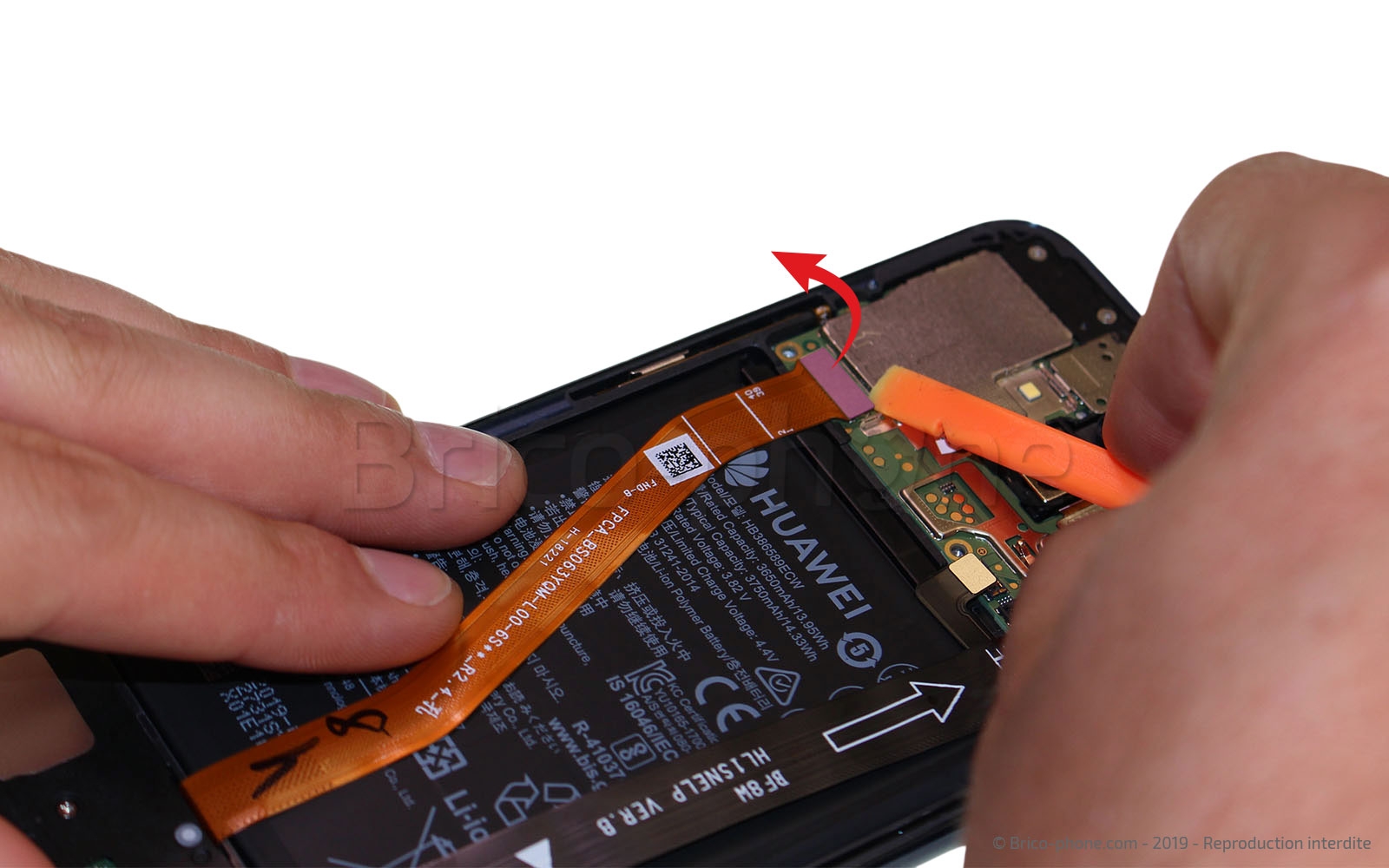

Pour cette étape, il vous faut réitérer l'étape précédente pour débrancher la nappe de l'écran et celle d'interconnexion de votre Huawei Mate 20 Lite.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 7

Etape 7 Retirer le haut parleur externe

Saisissez le tournevis cruciforme pour retirer les 6 vis de la partie inférieure de votre Huawei Mate 20 Lite. Puis, sortez le bloc du haut-parleur externe du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Chauffer l’écran

Pour ne changer que la vitre et le LCD , il faut chauffer les contour du smartphone. Reprenez le même outil que pour l'étape 2.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 9

Etape 9 Séparer l’écran du châssis

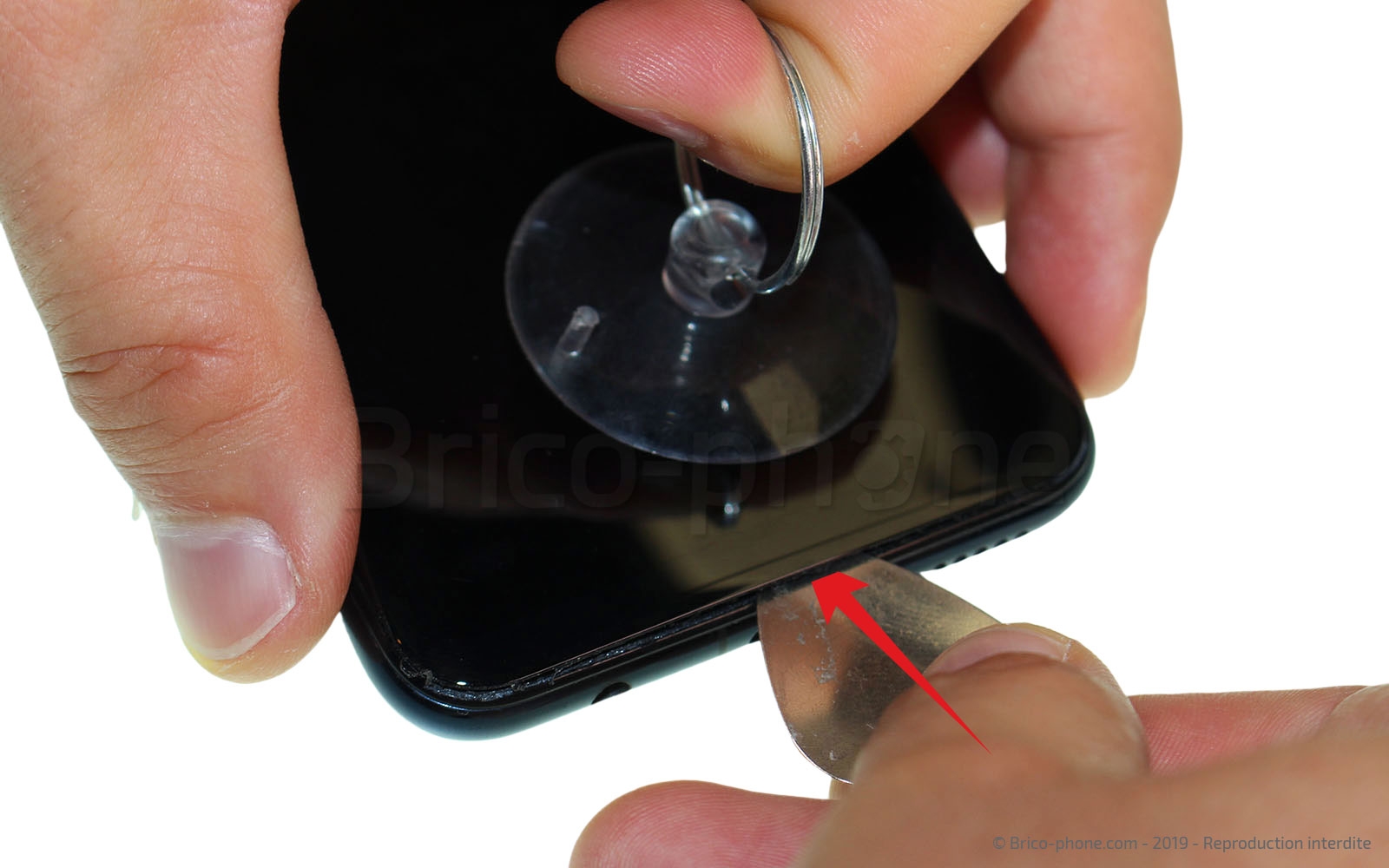

Comme pour l'étape 3, il vous faut utiliser la ventouse et les différents médiators. De ce fait, placez la ventouse sur une des extrémités de l'écran et en tirant dessus vous allez créer une fente dans laquelle il faudra insérer le médiator en métal ou l'outil iFlex. Il est important d'insérer le médiator entre l'écran et le châssis pour ne pas endommager le contour en plastique noir.
Suite à cela, les médiators en plastique viendront remplacer celui en métal et vous ferez le tour du téléphones avec ces deux derniers pour décoller l'écran du châssis.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 10

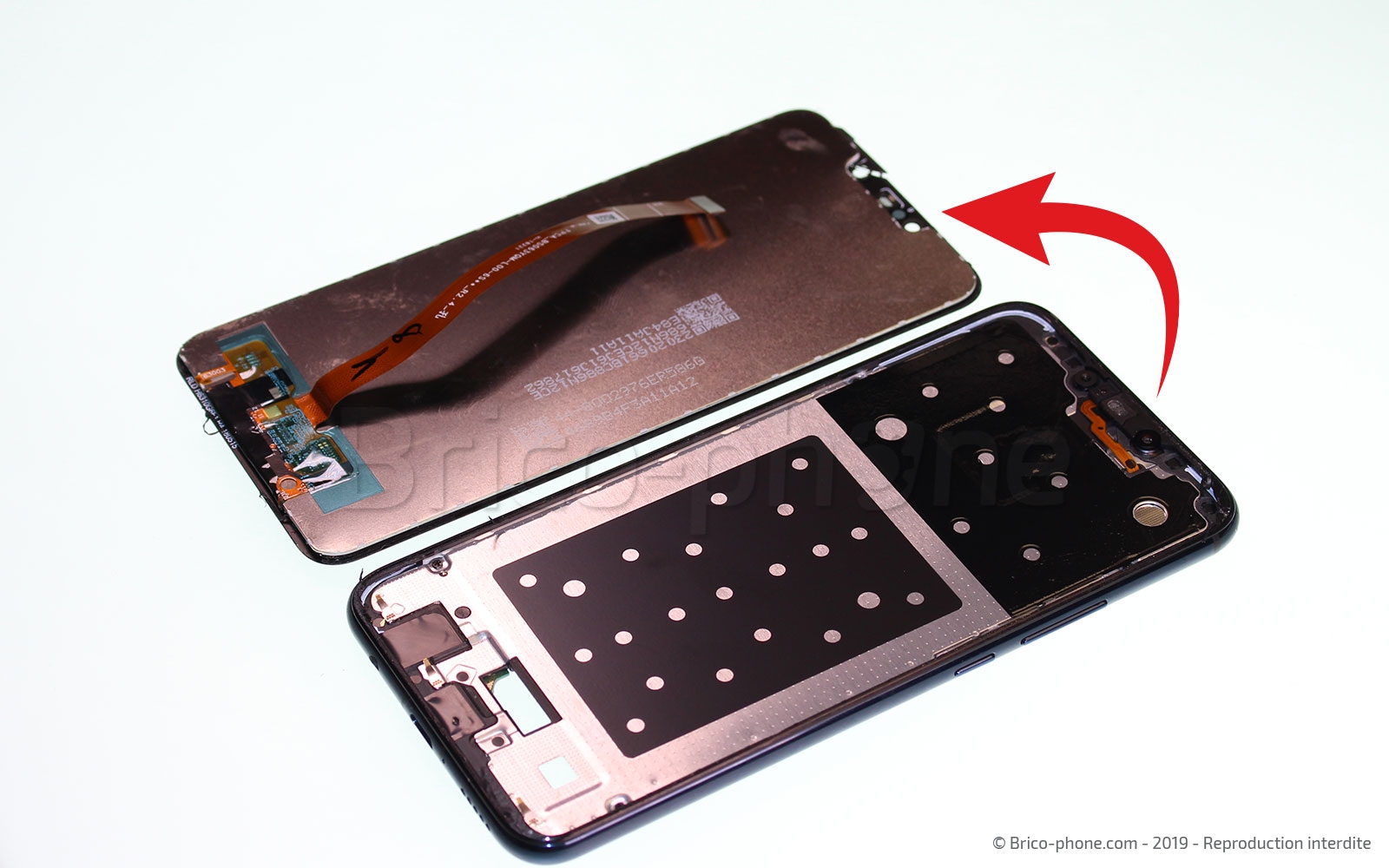

Etape 10 Retirer l'écran et le LCD

Ouvrez l'écran et le démontage est terminé.
Outils
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€
Etape 11

Etape 11 Récupérer la grille du haut-parleur interne

Pour cette dernière étape du démontage, il vous faut récupérer la grille de protection du haut-parleur interne se situant en haut de votre Huawei Mate 20 Lite. Pour cela, faites chauffer le composant et retirez-le, avec la pince en métal.
Avant le remontage, pensez à nettoyer les restes de verres se trouvant encore sur le châssis de votre smartphone.
Outils
Levier Nylon
Pince Brucelles
Pièces
Décapeur thermique petit modèle 14.90€

Conseils pour le remontage

Le démontage de votre Huawei Mate 20 Lite est terminé. Pour le remonter, reprenez les étapes précédentes dans le sens inverses.
Cependant, pensez à retirer la protection adhésive se trouvant au niveau du haut-parleur interne avant de remettre la grille en place.
De plus, pour recoller l'écran sur le châssis, nous vous conseillons d'utiliser la colle B-7000 et de mettre l'appareil sous presses (avec des livres ou des pinces).
Outils
Colle
Levier Nylon
Pièces
Pince à ressort 6.90€
Colle professionnelle B7000 en tube de 3ml 3.90€
