Changement de connecteur de charge sur Mate 20 Lite

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Mate 20 Lite
Réparation
Note de réparabilité 15/20
Temps estimé 20 min
Difficulté 3/5 (Moyen)
Diagnostic

Votre Huawei Mate 20 Lite ne prend plus la charge

Votre smartphone n'est pas reconnu lorsque vous le branchez à un ordinateur

Votre connecteur de charge est endommagé

Votre smartphone ne tient plus la charge ? Votre ordinateur ne reconnait plus votre Huawei Mate 20 Lite ?

Pas de panique, Brico-Phone vous propose les pièces détachées nécessaires et met, à votre disposition ce tutoriel photos pour vous accompagner dans votre réparation.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Dans un premier temps, vous devez regarder au dos de votre smartphone le numéro de modèle. Si vous avez en votre possession un Huawei Mate 20 Lite, vous devriez voir les références suivantes : SNE-LX1.
Ensuite, il est important avant toute réparation de mettre hors tension votre appareil. Pour cela, pressez le bouton power et choisissez "éteindre" dans le menu affiché.
Etape 1

Etape 1 Retirer le rack SIM

Maintenant que votre appareil est éteint, munissez-vous de l'outil d'extraction pour sortir le rack de votre carte SIM.
Outils
SIM
Etape 2

Etape 2 Chauffer la coque arrière

Pour cette étape, deux possibilités s'offrent à vous. La première étant le coussin chauffant que vous viendrez poser sur la vitre arrière.
La deuxième solution est le décapeur thermique (un sèche-cheveux peut faire l'affaire si vous ne possédez pas de décapeur thermique), avec lequel vous chaufferez la périphérie de la coque arrière.
Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Decoller la vitre arrière

Pour ouvrir votre Huawei Mate 20 Lite, placez la ventouse sur la partie supérieure de la vitre arrière afin de pouvoir l'attirer vers vous et créer une fente entre le chassis et l'arrière du smartphone.

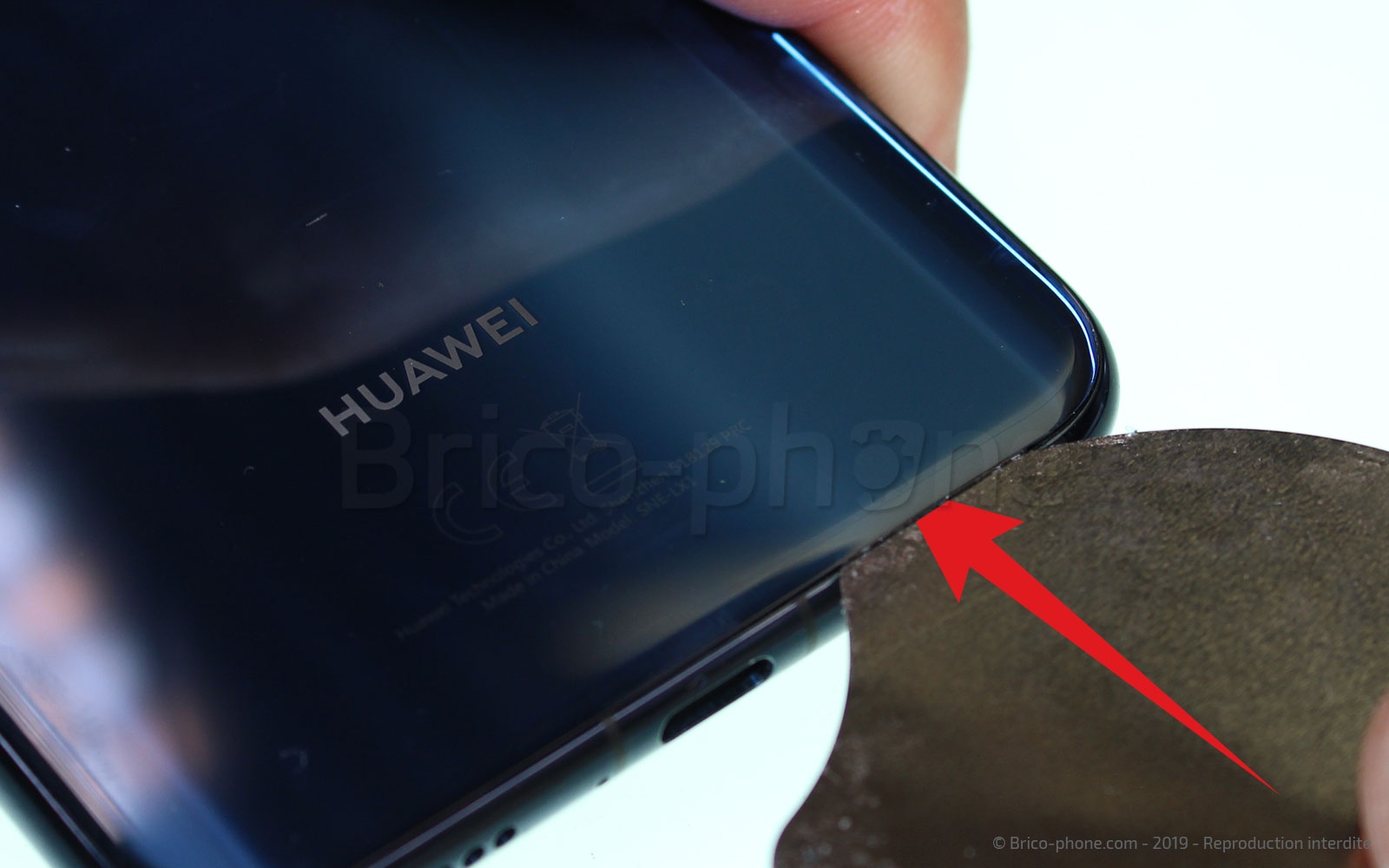

Ensuite, insérez le médiator en métal dans l'interstice ou l'outil iFlex
Vous pouvez maintenant, remplacez le médiator en métal par ceux en plastique que vous viendrez positionner au niveau des angles de votre appareil.
Il ne vous reste plus qu'à effectuer le contour de la coque pour finir de décoller les stickers.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 4

Etape 4 Débrancher la batterie

Avant de réparer le connecteur de charge, il vous faut déconnecter la batterie. Pour cela, saisissez le tournevis cruciforme pour retirer les 2 vis retenant la protection.
Avec la pincette en métal, retirez la protection. En vous aidant de la spatule en nylon, déconnectez la batterie ainsi que le lecteur d'empreintes.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 5

Etape 5 Retirer le haut parleur externe

Il est temps de s'attaquer au dock de votre Huawei Mate 20 Lite, en dévissant les 6 vis retenant le haut-parleur externe.
Ensuite, à l'aide du levier en nylon, soulevez le haut-parleur externe, en commençant par l'angle droit.
Vous pouvez le retirer en vous servant de la pince métallique.
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

Etape 6 Libérer le connecteur de charge

Pour sortir le dock, vous devez déclipser la nappe d'interconnexion et le cable coaxial (photos 1 et 2).
En vous aidant toujours de la pincette en métal, vous pouvez maintenant retirer le connecteur de charge.
Outils
Levier Nylon
Pince Brucelles

Conseils pour le remontage

La réparation est maintenant terminée. Pour remonter votre Huawei Mate 2 Lite, il vous faut simplement suivre les étapes précédentes dans le sens contraire.

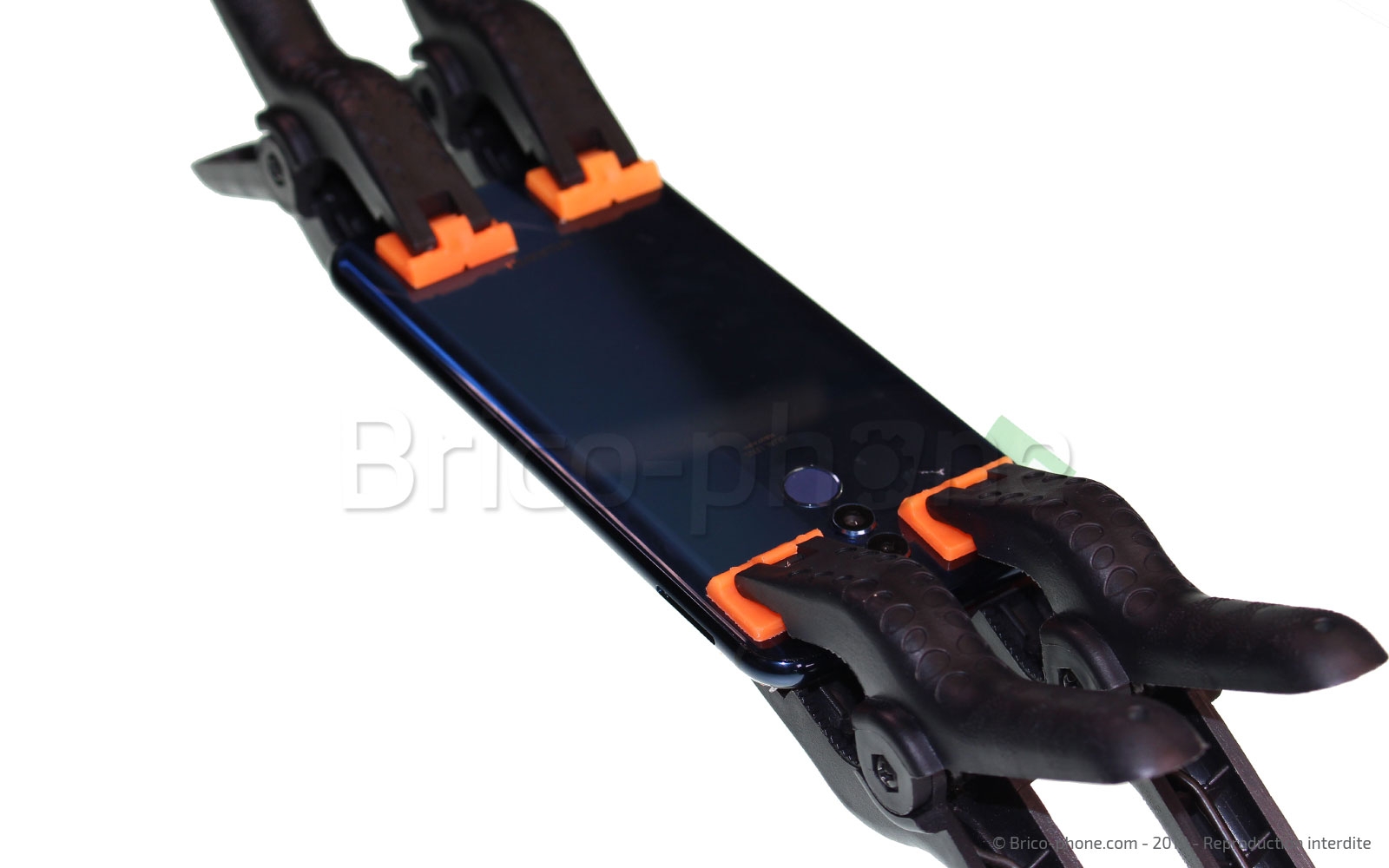

N'oubliez pas de reconnecter le lecteur d'empreintes et la batterie avant de recoller la votre arrière, à l'aide de la colle B-7000.
Pièces
Colle professionnelle B7000 en tube de 3ml 3.90€
Lot de 4 Pinces à ressort 5.90€
