Changement du connecteur de charge sur P Smart 2019

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

P Smart 2019
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

>  Votre téléphone ne charge plus

>  Le câble de charge ne tient pas dans le connecteur de charge

>  Votre ordinateur ne détecte pas votre téléphone

Vous n'arrivez plus à charger votre téléphone ? Votre ordinateur ne le reconnait pas ? Pour y remédier, vous devez changer le connecteur de charge avec notre guide photos.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Avant de vous lancer dans la réparation, il est nécessaire de savoir si vous avez bien un Huawei Psmart 2019, pour le vérifier, retournez votre téléphone et au dos vous devez avoir écrit "POT-LX1".
Etape 1

Etape 1 Eteindre le téléphone et extraire le racksim

Pour toute réparation, il est nécessaire d'éteindre votre téléphone, en restant appuyé sur le bouton power jusqu'à voir apparaître un menu. Appuyez sur éteindre pour couper l'alimentation de votre téléphone.

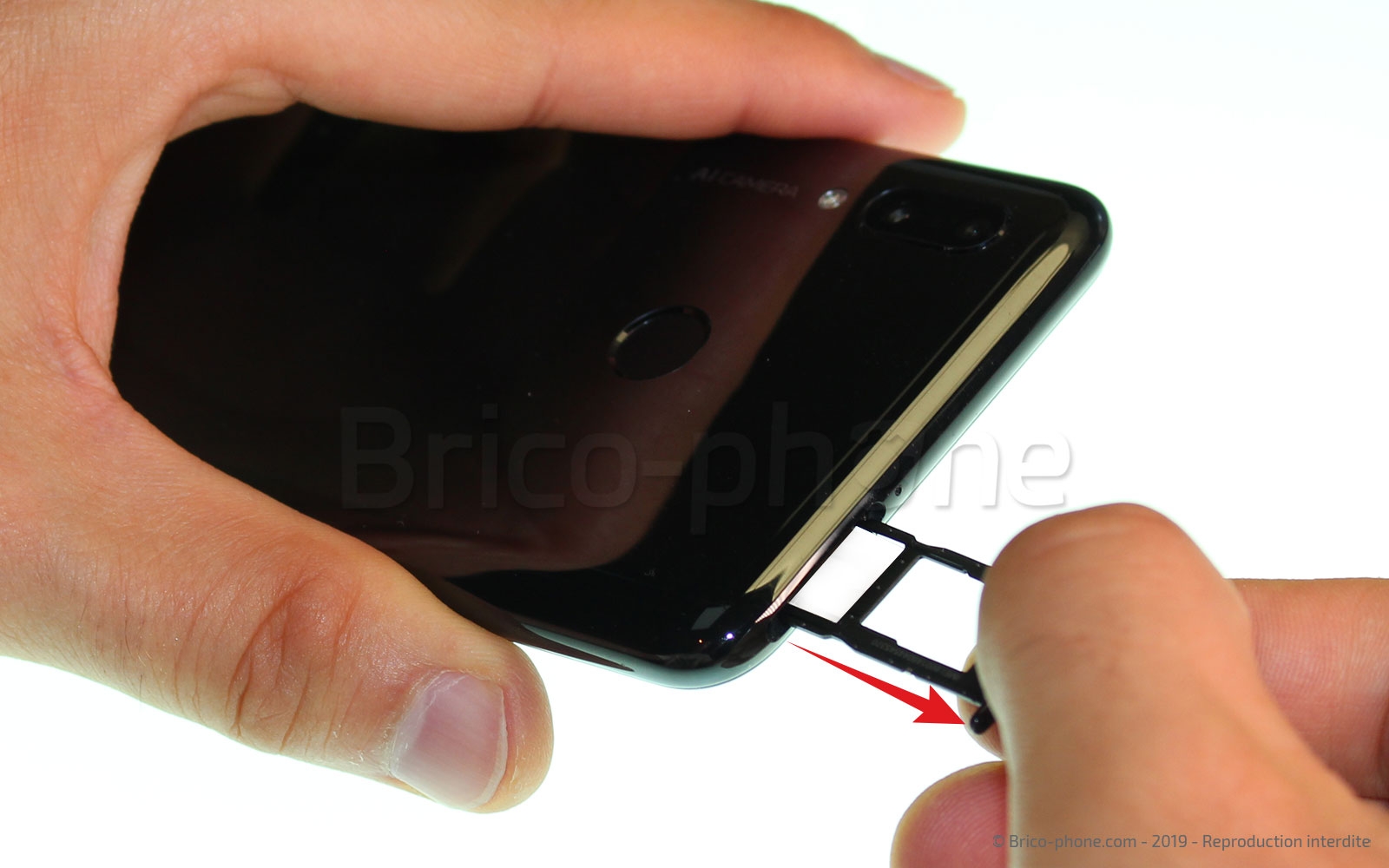

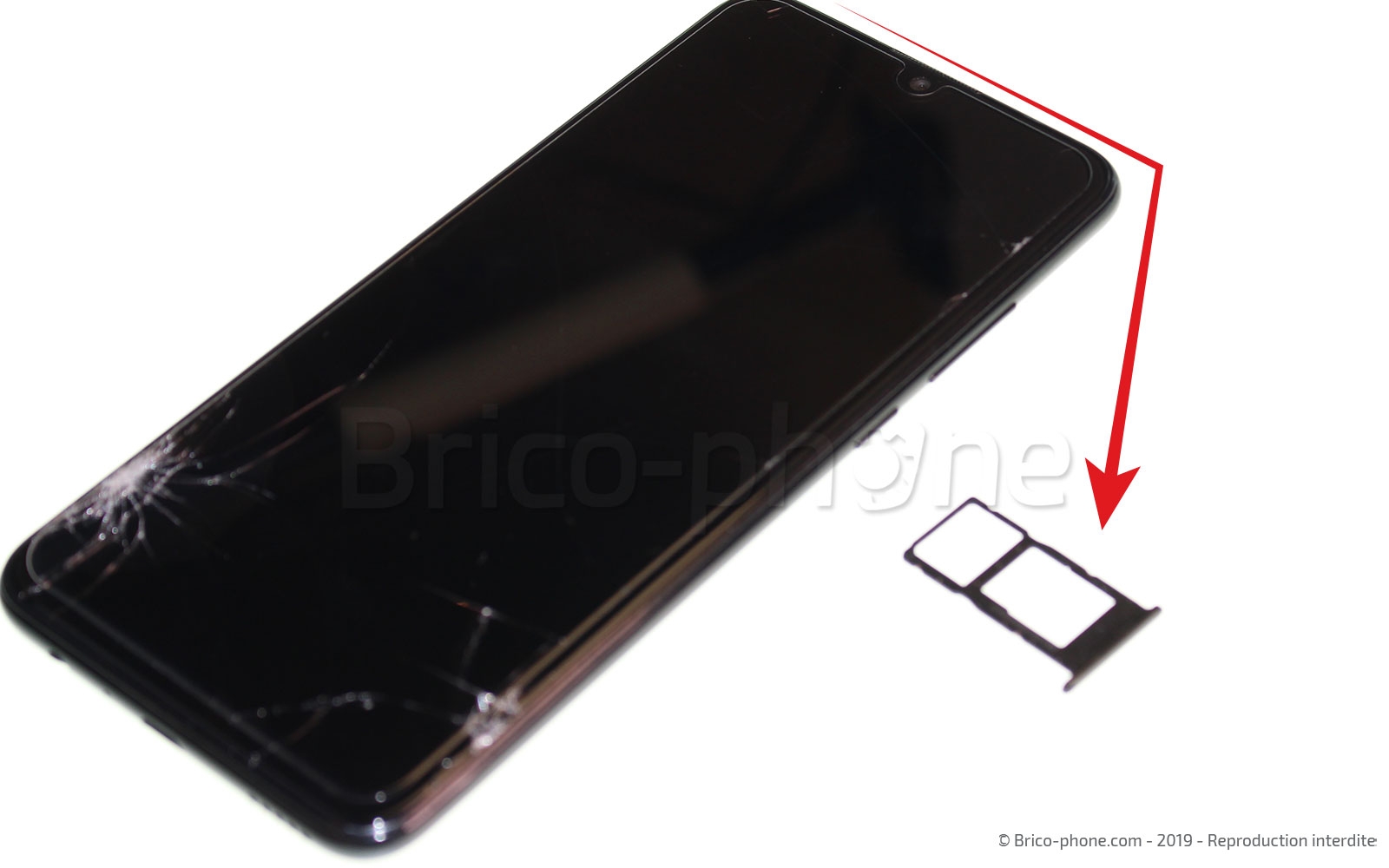

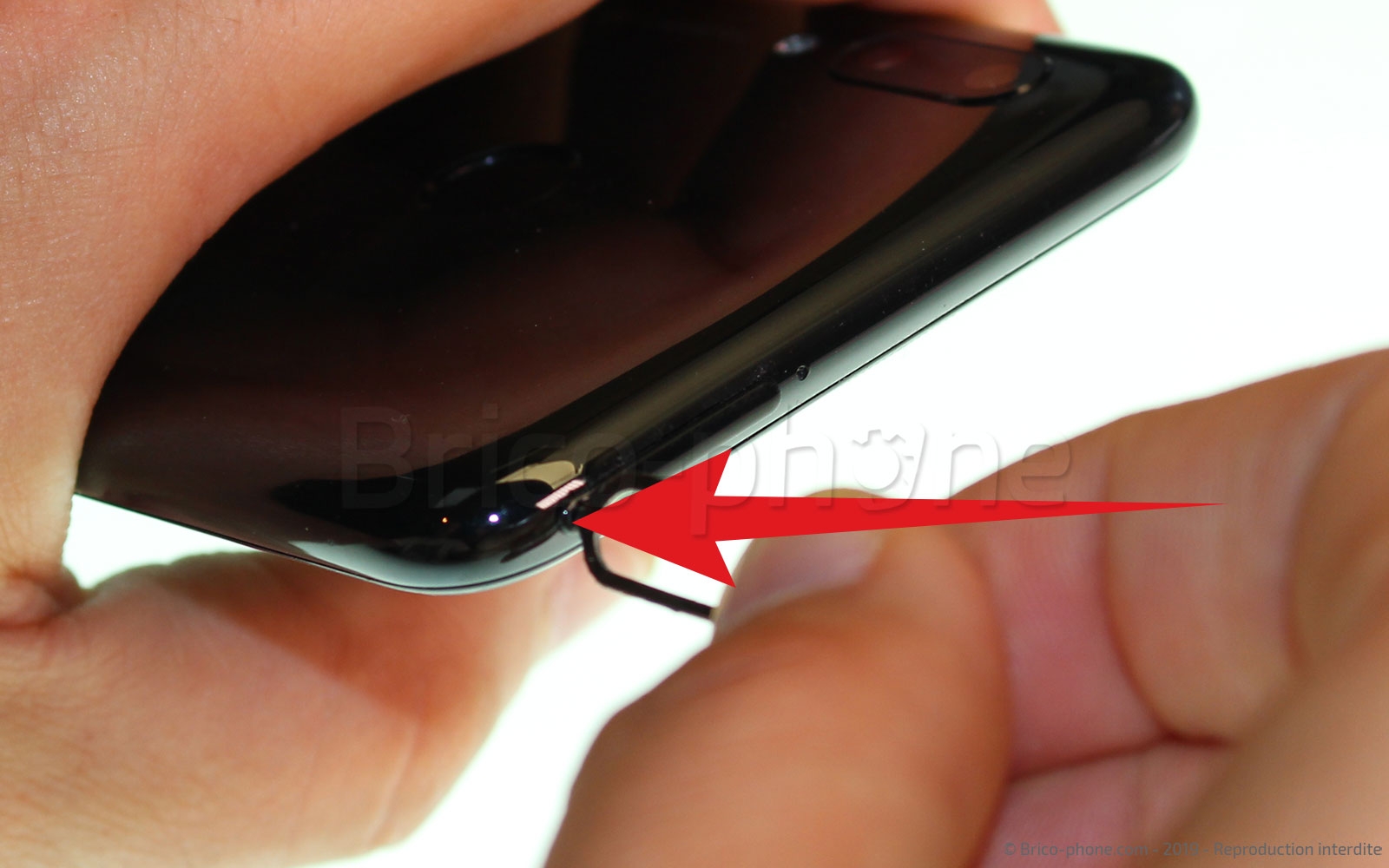

Il ne vous reste plus qu'à enlever le tiroir sim, en introduisant l'outil sim dans le petit trou à côté du rack sim pour l'éjecter. Maintenant que celui-ci est sorti, prenez-le pour le retirer.
Outils
SIM
Etape 2

Etape 2 Ouvrir le téléphone

Pour ouvrir votre smartphone, il est nécessaire de séparer la coque arrière du châssis du téléphone en vous aidant du médiator en métal. Pour cela, insérez-le entre la coque arrière et le châssis du téléphone pour déclipser une partie. Une fois que vous avez créé un petit jour, déclipsez le reste de la coque avec le levier en nylon.
Maintenant la coque arrière détachée du châssis, soulevez le téléphone pour l'ouvrir vers la droite en faisant attention à la rallonge du lecteur d'empreintes.
Outils
Levier Nylon
Médiator
Etape 3

Etape 3 Retirer le cache des nappes

Avant de pouvoir déconnecter la rallonge du lecteur d'empreintes digitales, il faut retirer le cache qui est au-dessus de celle-ci. Munissez-vous du tournevis cruciforme pour dévisser les trois vis. Vous pouvez retirer le cache en métal à l'aide de la pincette en métal.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 4

Etape 4 Déconnecter la nappe de la coque arrière et de la batterie

Dans un premier temps, déconnectez la nappe de la batterie à l'aide du levier en nylon (photo 1), puis celle de la rallonge du lecteur d'empreintes pour retirer la coque arrière (photo 2). Déconnectez aussi la rallonge (photo 3) car il faudra la retirer pour le connecteur de charge par la suite.
Outils
Levier Nylon
Etape 5

Etape 5 Enlever le cache inférieur et le bloc haut-parleur externe

Avec le tournevis cruciforme du kit outils, dévissez les huit vis qui maintiennent le cache et le bloc haut-parleur externe. Une fois que vous avez retiré les vis, retirez le bloc avec la pincette en métal.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

Etape 6 Enlever la rallonge

À l'aide du levier en nylon, déconnectez le bas de la rallonge qui est connectée sur le connecteur de charge pour la retirer.
Outils
Levier Nylon
Etape 7

Etape 7 Extraire le connecteur de charge

Dans un premier temps, déconnectez le câble coaxial noir avec la pincette en métal, qui est connecté sur la droite du connecteur de charge.
Une fois celui-ci retiré, vous pouvez faire levier avec la spatule pour extraire le connecteur de charge.
Outils
Levier Nylon
Pince Brucelles

Conseils pour le remontage

Pour monter le nouveau connecteur de charge, reprenez le tutoriel dans le sens inverse. Attention au câble coaxial qui est un peu embêtant à reconnecter, et à la rallonge du lecteur d'empreintes quand vous refermerez la coque arrière.
