Démontage complet sur Galaxy J6 Plus

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité 9/20

Temps estimé 60 min

Difficulté 3/5 (Moyen)

Suivez les étapes pas à pas de ce guide photos, pour découvrir comment procéder au démontage complet de votre Samsung Galaxy J6+.

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

En option

Décapeur thermique petit modèle

14.90 €

Photos Vidéo

Avant de commencer

Avant de débuter toute réparation, nous vous recommandons de vérifier le numéro de modèle de votre appareil afin de valider la compatibilité des composants achetés avec votre Samsung Galaxy J6+.
Pour cela rien de plus simple, il vous suffit de regarder au dos de votre téléphone. La référence inscrite devrait être : SM-J610FN.
De plus, il est nécéssaire de mettre hors tension votre smartphone. Appuyez sur le bouton Power et sélectionnez éteindre sur le menu qui s’affiche sur votre écran.

Etape 1

Etape 1 Retirer le rack SIM et SD

Après avoir éteint votre Samsung J6+, retirez le rack de la carte SIM, à l’aide de l’outil d’extraction.
Réitérez la manipulation avec le lecteur de carte SD.

Outils

SIM

Etape 2

Etape 2 Chauffer l’écran de votre appareil

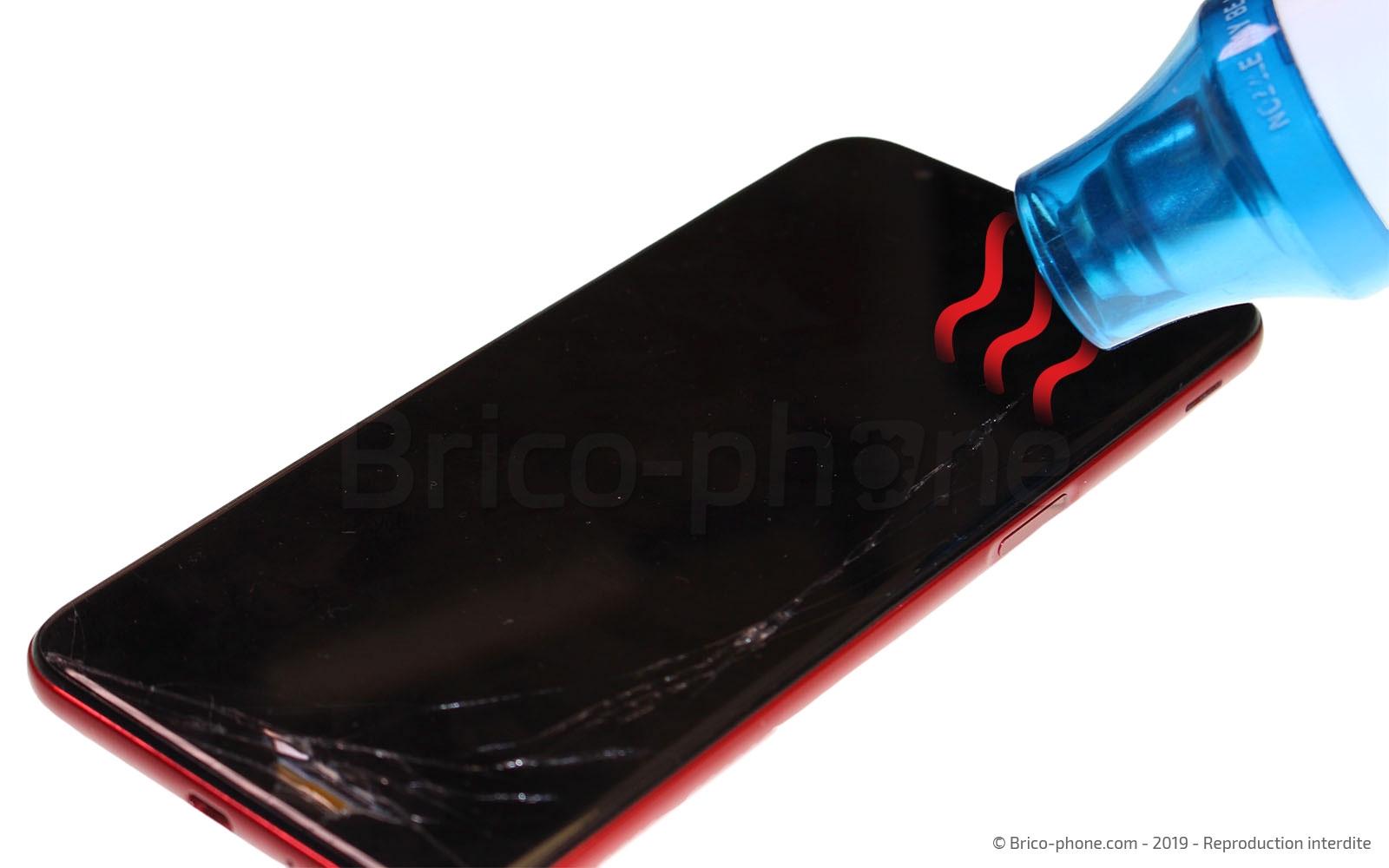

Pour cette étape, plusieurs solutions s’offrent à vous. Vous pouvez utiliser un sèche-cheveux, le mini décapeur thermique que vous passerez tout autour de l’écran ou alors le petit coussin préalablement passé au micro-onde.
Attention, la température ne doit pas dépasser 80°C.

Pièces

Décapeur thermique petit modèle 14.90€

Petit coussin chauffant pour décoller les vitres 6.90€

Etape 3

Etape 3 Décrocher l’écran de votre téléphone

Placez la ventouse de votre kit d’outil sur l’écran de votre smartphone et relevez cette dernière pour pouvoir insérer l’outil iFlex, disponible sur notre site internet, entre l’écran et le chassis de votre Samsung Galaxy J6+.
Une fois l’entaille faite, insérez de chaque coté les médiator en plastique, pour soulever l’écran sans l’abîmer.
Mettez les médiator dans les angles supérieurs et faites les glisser tout le long de votre appareil.

Outils

Médiator

Ventouse

Pièces

Outil d'ouverture iFlex 9.90€

Etape 4

Etape 4 Ouvrir le téléphone

Insérez la carte en PVC sous l’écran et faites la glisser jusqu’en bas. Toujours à l’aide de la carte, vous pouvez maintenant ouvrir le téléphone en faisant attention à la nappe de l’écran encore connectée au reste de l’appareil.

Outils

Carte PVC

Etape 5

Etape 5 Déconnecter l’écran

Retirez le cache en plastique noir. A l’aide du levier en nylon débranchez la nappe de connexion de l’écran.
Votre écran est maintenant indépendant du reste de votre Samsung Galaxy J6+.

Outils

Levier Nylon

Pince Brucelles

Etape 6

Etape 6 Retirer la coque arrière

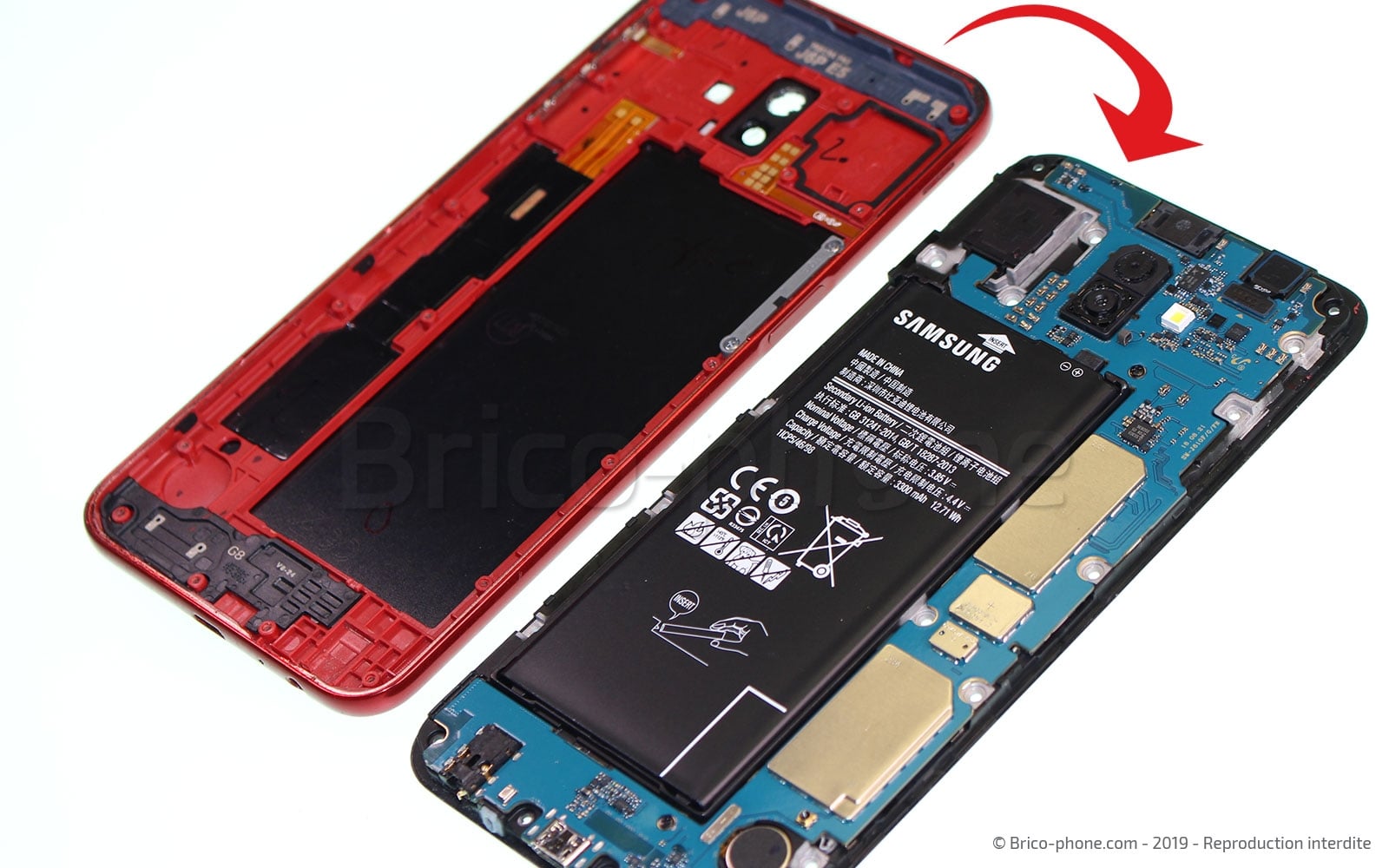

Pour accéder aux différents composants de votre smartphone, vous devez retirer les 18 vis (photo 1).

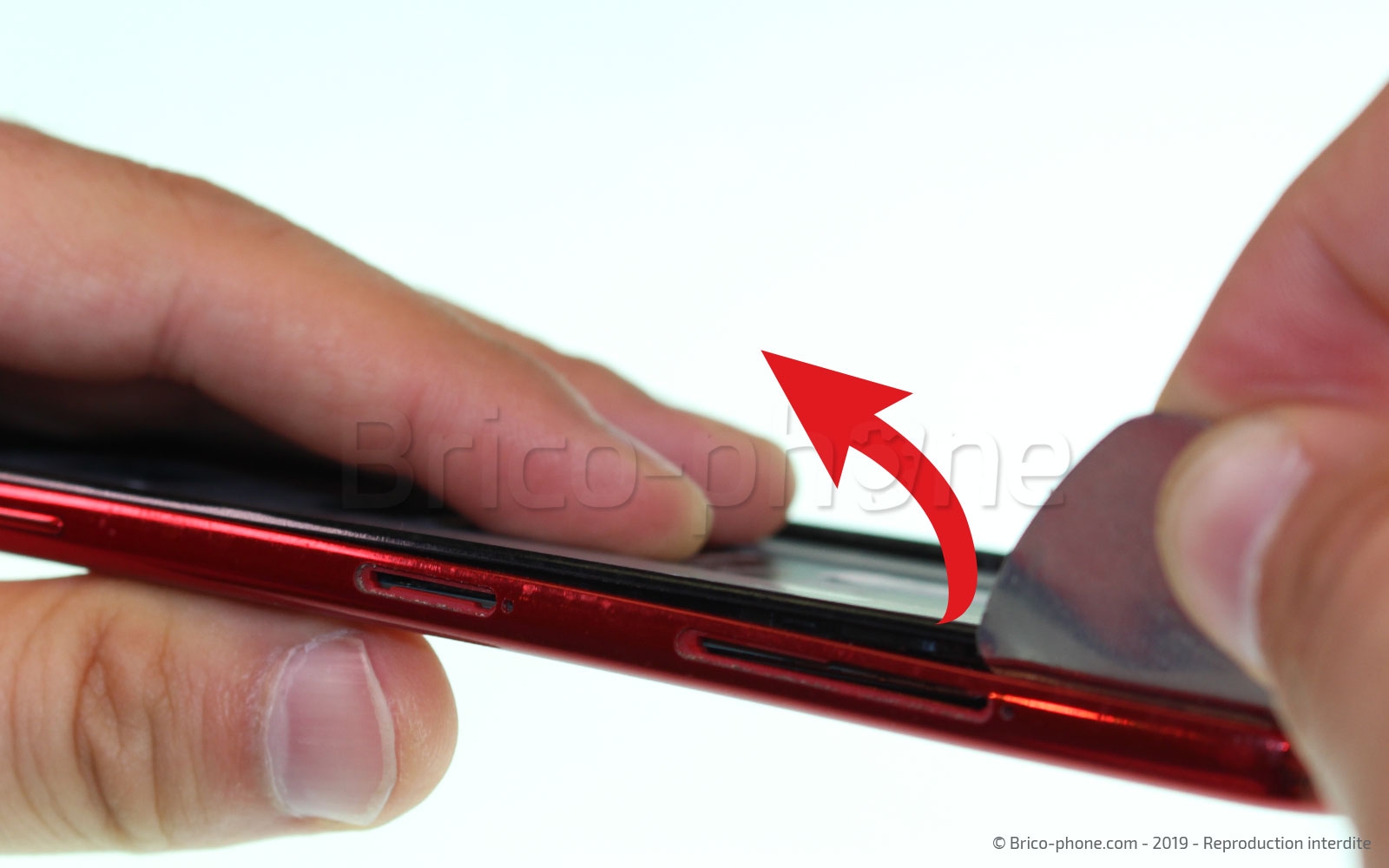

Placez-vous du coté du rack SIM et SD et à l’aide du médiator en métal, faites levier pour déclipser la coque arrière.

Outils

Tournevis Cruciforme

Médiator

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 7

Etape 7 Sortir la batterie

Cette étape est à réaliser avec minutie afin de ne pas endommagé le composant.
A l’aide d’un sèche-cheveux ou du décapeur thermique, faites légèrement chauffer les contours de la batterie. Insérez délicatement, le levier en nylon, pour la décoller.
Exercez une pression sur la batterie pour la retirer.

Outils

Levier Nylon

Pièces

Décapeur thermique petit modèle 14.90€

Etape 8

Etape 8 Extraire la carte mère

Retirez les deux vis avec le tournevis cruciforme fourni dans le kit d’outil. A l’aide de la spatule en nylon, mouvez la carte mère afin de pouvoir la retirer.

Outils

Tournevis Cruciforme

Levier Nylon

Pièces

Tournevis Professionnel cruciforme 1.5 7.90€

Etape 9

Etape 9 Retirer les caméras

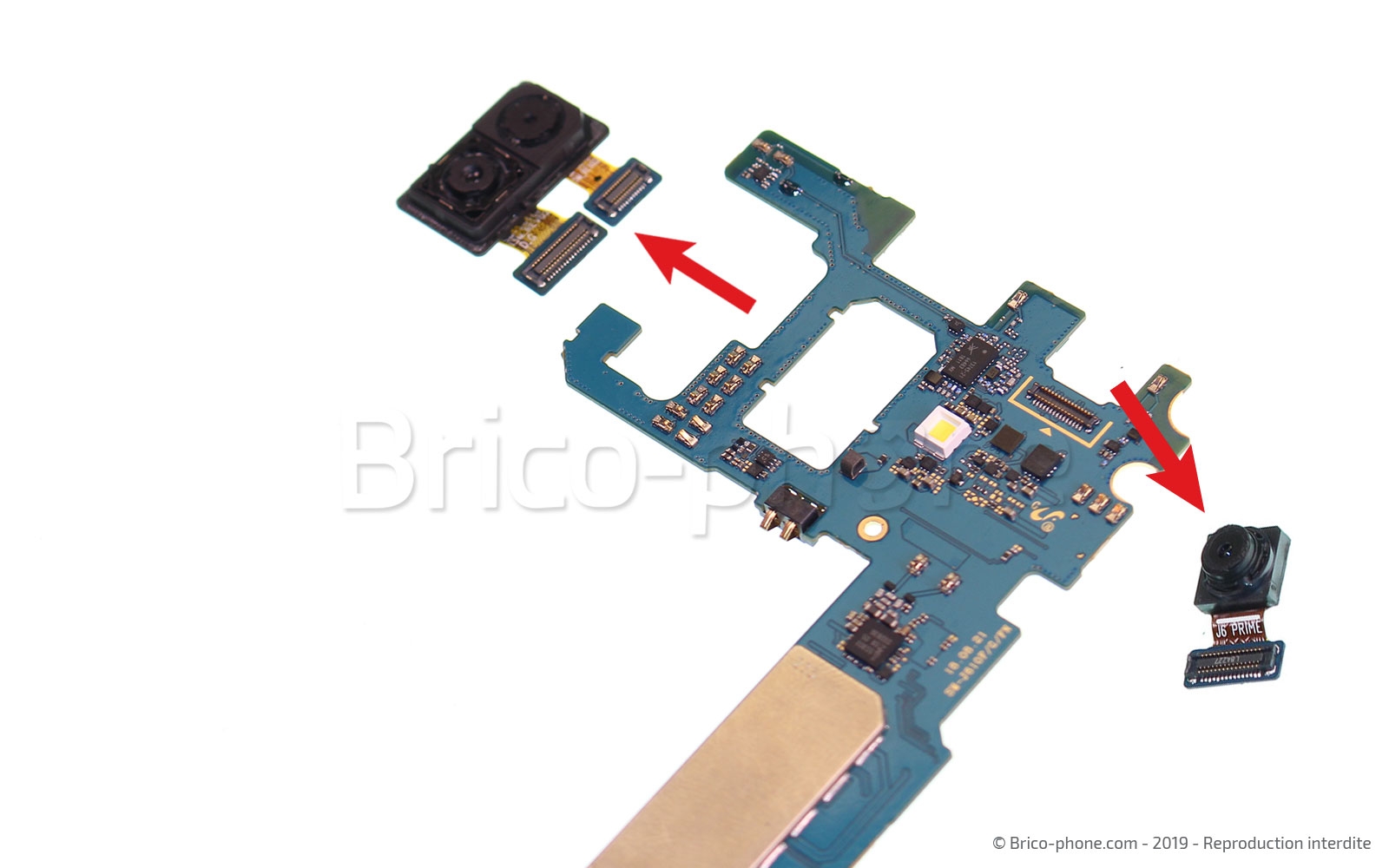

A l’aide du levier en nylon, soulever la nappe de connexion de la caméra avant.
Réitérez l’opération pour la caméra arrière et poussez légèrement dessus pour la retirer de son emplacement.

Outils

Levier Nylon

Pièces
