Changement de connecteur de charge sur Galaxy A70

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A70
Réparation
Note de réparabilité 14/20
Temps estimé 30 min
Difficulté 2/5 (Facile)
Diagnostic

Votre Samsung Galaxy A70 n'est pas reconnu par votre ordinateur quand vous le connectez

Votre prise USB C est endommagée

Votre prise jack est endommagée et ne fonctionne plus

Vos correspondants ne vous entendent pas en communication audio

Votre Samsung Galaxy A70 ne tient plus la charge ? Votre prise jack est défaillante ? Pas de panique, Brico-Phone vous met à disposition ce tutoriel photo, pour vous accompagner pas à pas dans la réparation de votre appareil. Vous retrouverez tous les outils et les pièces nécessaires sur notre boutique en ligne, pour pouvoir réaliser les manipulations de chez vous.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Il est impératif que vous puissiez vérifier la compatibilité de vos achats avec votre Samsung Galaxy A70. De ce fait, vous trouverez la référence de votre modèle au dos du téléphone.
Si vous possédez un Samsung Galaxy A70, la référence inscrite doit être : SM-A705F.
Etape 1

Etape 1 Mettre hors tension et retirer le rack SIM

Pour toute réparation, vous devez procéder à la mise hors tension de votre appareil et retirer le rack contenant la carte SIM et la carte SD, à l'aide de l'outil d'extraction.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrière

Pour cette étape, deux manipulations s'offrent à vous :
Vous pouvez utiliser le coussin chauffant, préalablement passé au micro-onde. Il vous suffit de le déposer sur l'arrière de votre téléphone.
La deuxième option est le décapeur thermique avec lequel, vous allez chauffer toute la coque arrière.

Attention, veillez à ne pas trop chauffer une zone car ceci pourrait endommager des composants.

Placez, ensuite, sur l'écran de votre Samsung Galaxy A70, la ventouse fourni dans le kit d'outil pour faciliter la manipulation suivante.
Outils
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 3

Etape 3 Décoller la vitre arrière

Tirez délicatement, sur la ventouse et aidez-vous de l'outil iFlex, pour pouvoir glisser le médiator en métal entre la coque arrière et le bloc écran de votre Samsung Galaxy A70. Remplacez, ensuite, le médiator en métal par ceux en plastique que vous ferez glisser jusqu'aux angles de votre appareil.
Un fois les médiator en place, nous vous conseillons de re-chauffer le contour de la vitre arrière pour faciliter la manipulation suivante.
Outils
Médiator
Ventouse
Pièces
Décapeur thermique petit modèle 14.90€
Outil d'ouverture iFlex 9.90€
Etape 4

Etape 4 Retirer la vitre arrière

Faites glisser les médiator en plastique le long de votre téléphone.
Veillez à ne pas endommager la nappe se trouvant juste sous la vitre arrière de votre Samsung Galaxy A70.
Une fois que vous avez repéré le composant, servez-vous de la carte en PVC pour finir de décoller la vitre arrière.
Outils
Carte PVC
Médiator
Etape 5

Etape 5 Retirer le chassis intermédiaire

Dévissez les 14 vis présentes sur la protection intermédiaire de votre Samsung Galaxy A70.
Insérez ensuite, le levier en nylon entre le bloc écran et le chassis de votre téléphone, afin de déclipser ce dernier.
Réitérez l'opération de l'autre coté du chassis en faisant le tour du téléphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 6

Etape 6 Déconnecter la batterie

A l'aide du levier en nylon, déclipsez la nappe de connexion de la batterie. Vous pouvez également retirer la nappe d'interconnexion reliant la carte mère à la carte fille.
Outils
Levier Nylon
Etape 7

Etape 7 Libérer le lecteur d'empreintes

Retirez les 2 vis retenant le lecteur d'empreintes de votre Samsung Galaxy A70 à la carte fille.
Débranchez la nappe de connexion et retirez le lecteur de la partie inférieure de votre smartphone.
Outils
Tournevis Cruciforme
Levier Nylon
Pièces
Tournevis Professionnel cruciforme 1.5 7.90€
Etape 8

Etape 8 Sortir le connecteur de charge

A l'aide de la pincette métallique, déconnectez la nappe de l'écran et le cable coaxial du dock.
Soulevez, le connecteur de charge avec la spatule en nylon et enlevez-le.
Outils
Levier Nylon
Pince Brucelles

Conseils pour le remontage

Pour remonter votre Samsung Galaxy A70, il vous suffit de suivre ce guide en sens inverse.

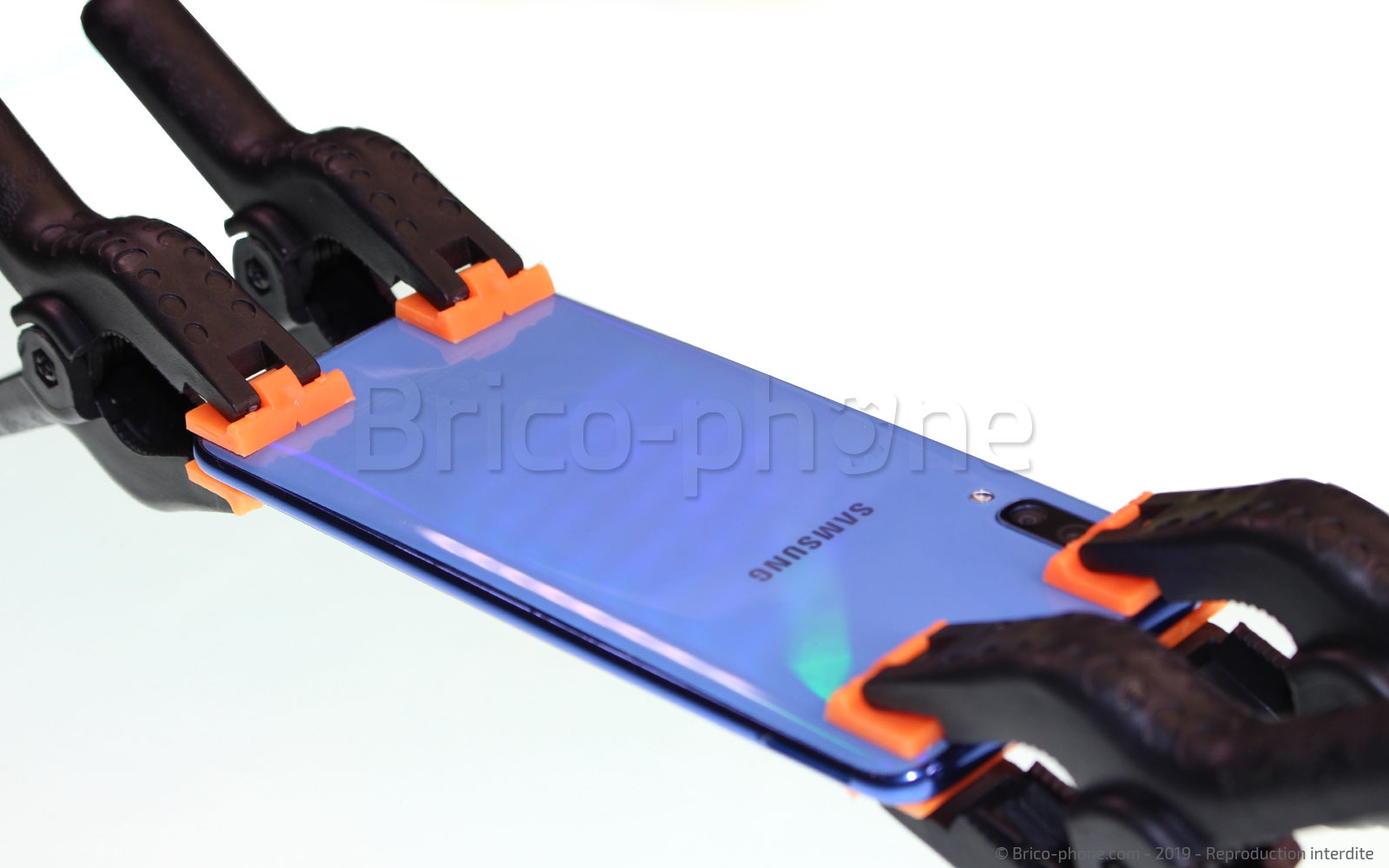

Concernant le remontage de la vitre arrière , il est important de bien nettoyer le support. Avec la colle B-7000, faites le tour du chassis de votre smartphone. Déposez délicatement la vitre sur le bloc écran et fixez-le avec des pinces positionnées de chaque coté de l'appareil.
Outils
Levier Nylon
Pièces
Lot de 4 Pinces à ressort 5.90€
