Démontage complet du Samsung A20e.

Certains composants de votre appareil sont endommagés.

L'écran de votre Samsung Galaxy A20e est cassé ? Vous avez endommagé votre connecteur de charge ? Vos haut-parleurs grésillent ? Changez facilement ces composants en suivant les étapes simples de ce tutoriel photo complet de démontage du Samsung Galaxy A20e !

Brico-Phone vous propose une sélection de pièces détachées de qualité ainsi que des guides d'aide au montage et des kits d'outils pour faire de la réparation de votre smartphone un jeu d'enfant !

Sommaire :

Changement de coque arrière : Etape 1 à 3

Changement de lecteur d'empreintes : Etape 1 à 4

Changement de batterie : Etape 1 à 8

Changement de connecteurs de charge : Etapes 1 à 3 ; 9 à 11

Changement de haut-parleur externe : Etapes 1 à 3 ; 9 à 12

Changement de caméra avant : Etapes 1 à 3 ; 6 ; 13 à 15

Changement de caméra arrière : Etapes 1 à 3 ; 6 ; 13 à 16

Changement de vibreur : Etapes 1 à 3 ; 6 ; 13 à 14 ; 18

Changement de haut-parleur interne : Etapes 1 à 3 ; 6 ; 13 à 14 ; 19

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

Avant toute réparation, il est impératif que vous vérifiez le numéro de modèle de votre appareil ! Si les pièces que vous avez commandé ne correspondent pas au modèle que vous possédez, la réparation sera impossible.
Un numéro de modèle se trouve au dos de votre Samsung Galaxy A20e et devrait correspondre à SM-A202F.

Une fois votre modèle identifié, préparez un espace de travail propre et dégagé, munissez vous de vos outils et commencez la réparation.
Etape 1

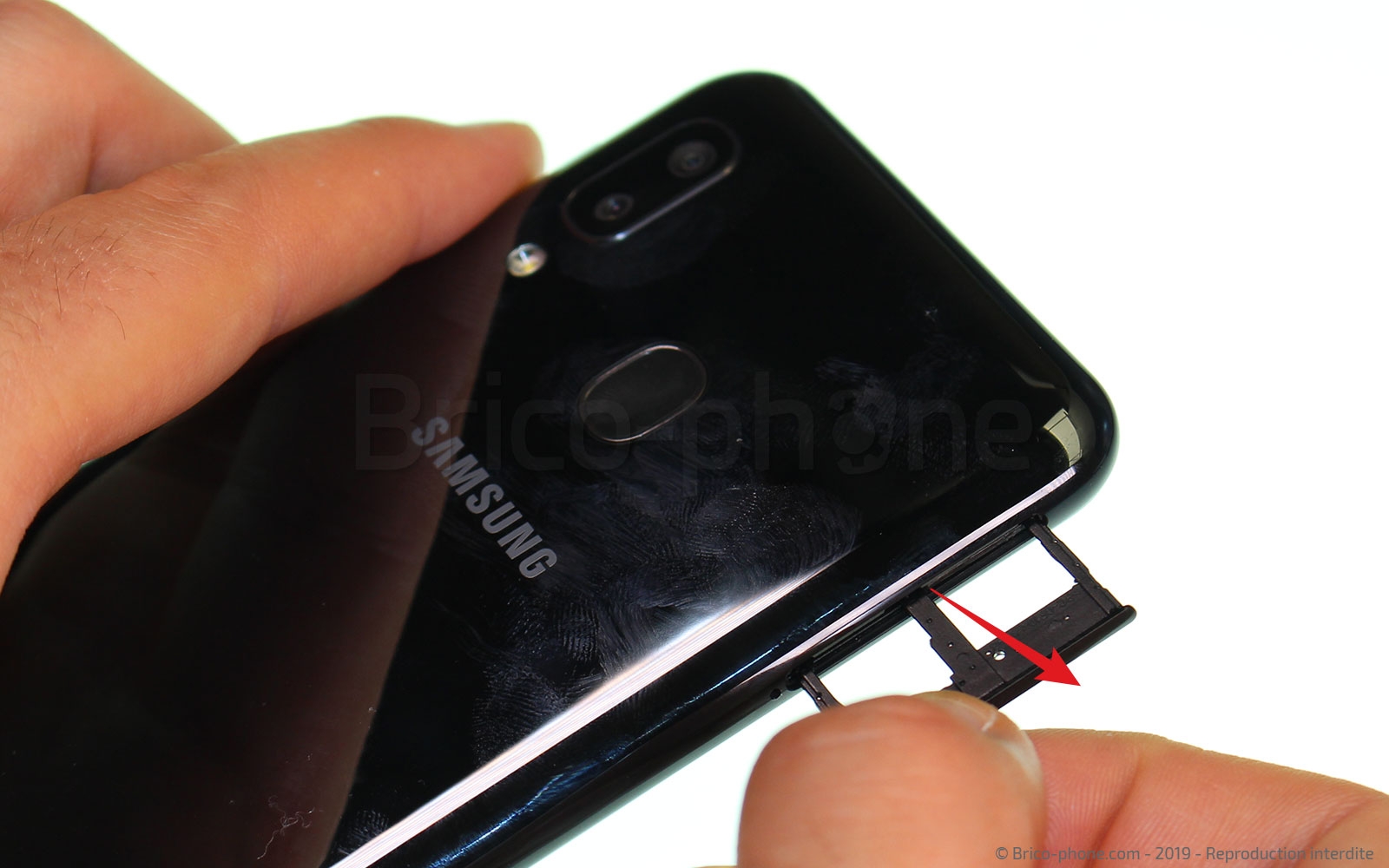

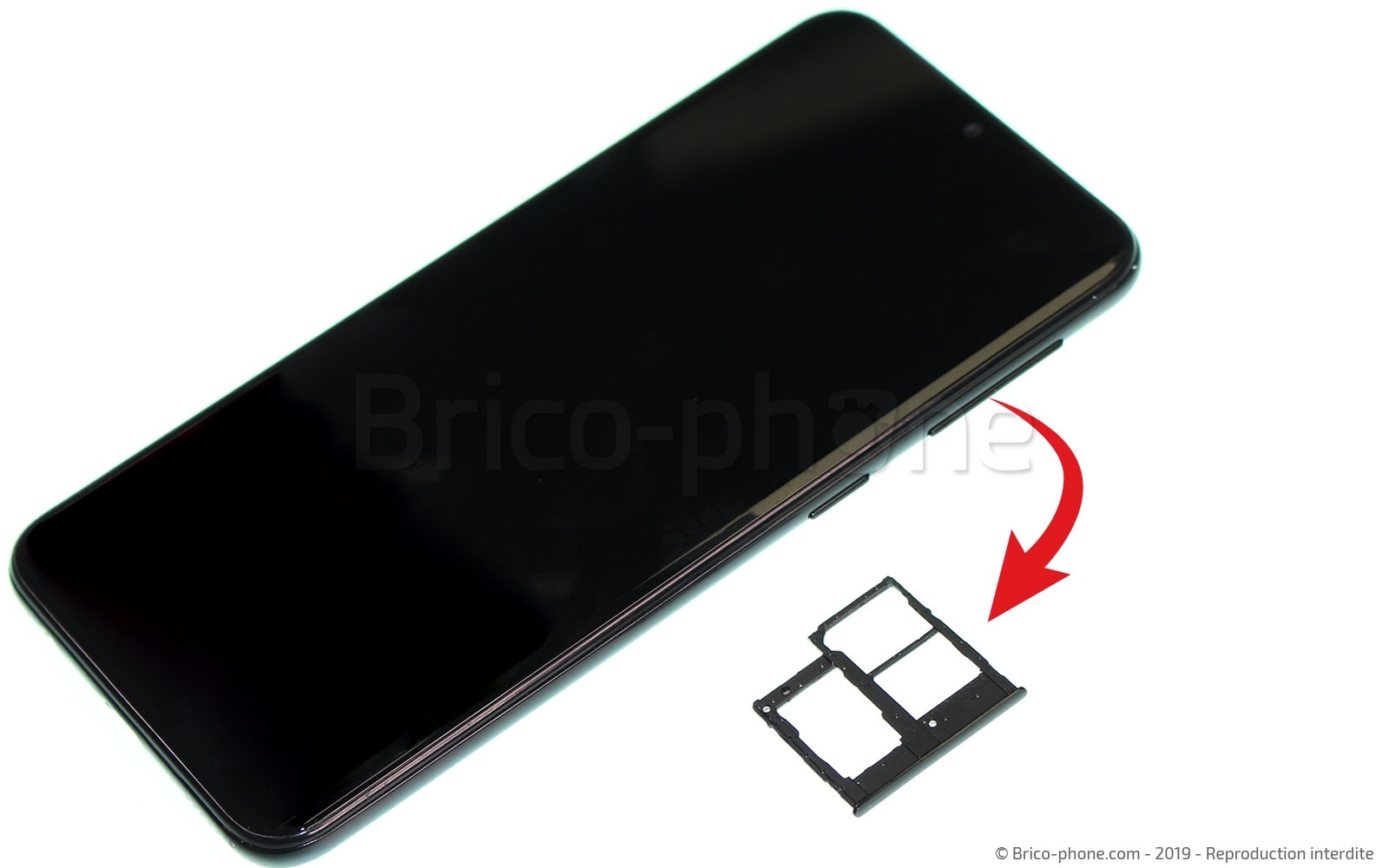

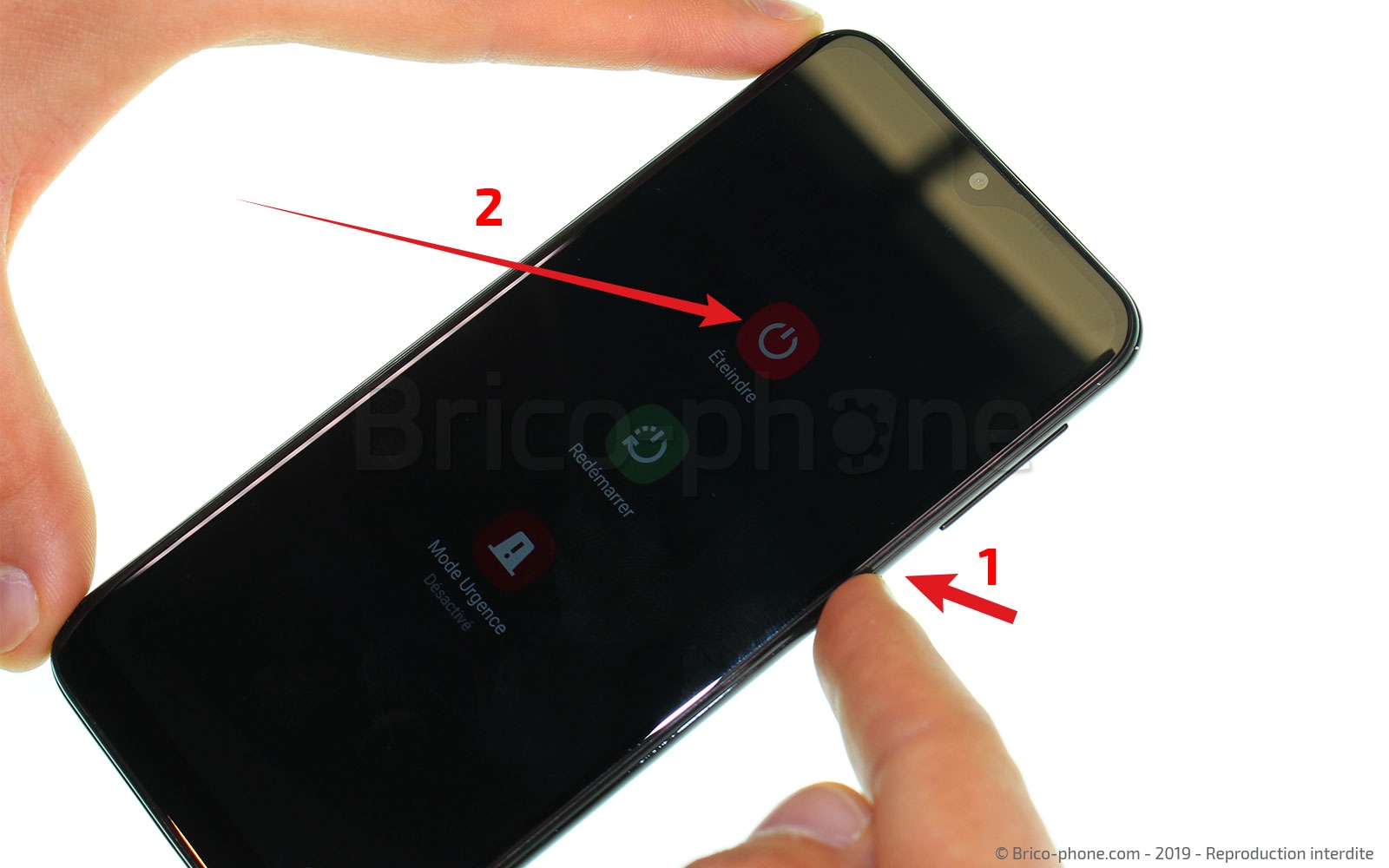

Etape 1 Mettre hors tension et retirer le rack SIM

Avant de commencer à ouvrir votre Samsung Galaxy A20e, assurez vous que celui-ci est éteint. Un téléphone sous tension durant le démontage risquerait d'être endommagé de façon irreversible.
Une fois hors tension, utilisez l'outil SIM de votre kit pour extraire le rack SIM et SD de l'appareil et placez le en lieux surs avant de passer à l'étape suivante.
Outils
SIM
Etape 2

Etape 2 Déclipser la coque arrière

Pour déclipser la coque arrière de votre smartphone, vous devez positionner la ventouse sur la partie supérieure de votre écran, afin de pouvoir glisser le médiator en métal entre votre écran et le chassis.
Une fois la coque légèrement déclipsée, vous pouvez insérer votre médiator en plastique à la place du médiator en métal.
Ensuite, n'hésitez pas à insérer le levier en nylon avec délicatesse pour déclipser les parois et ne pas endommager votre Samsung Galaxy A20e.
Vous pouvez maintenant insérer vos mediators en plastique de chaque coté de votre smartphone.
Outils
Levier Nylon
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 3

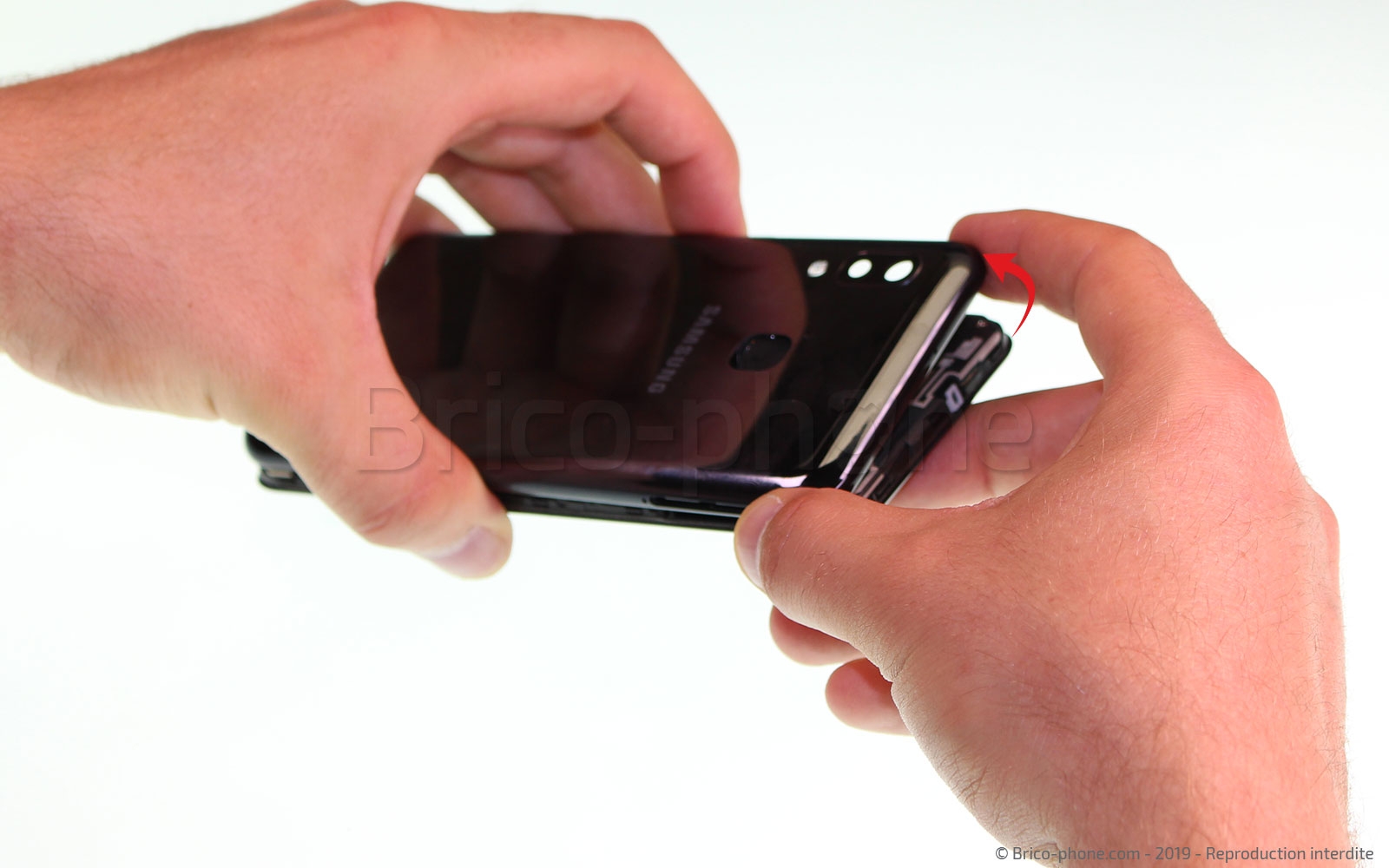

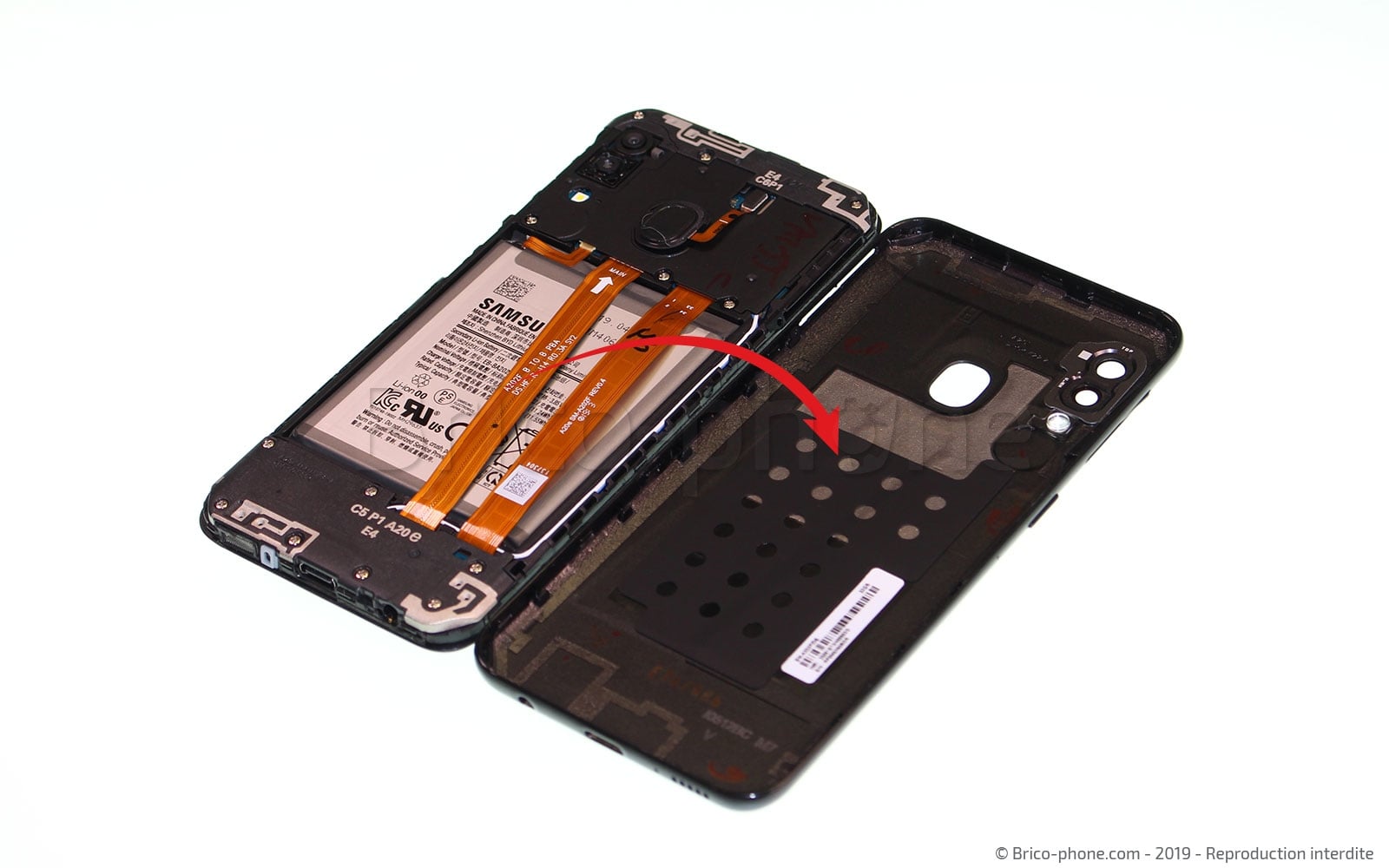

Etape 3 Retirer la coque arrière

Faite glisser votre médiator en plastique, tout le long de votre smartphone.
Pour éviter d'endommager votre Samsung Galaxy A20e, disposez le levier en nylon au centre de votre coque.
Vous pouvez désormais soulever la coque arrière de votre appareil.
Outils
Levier Nylon
Médiator
Etape 4

Etape 4 Retirer le lecteur d'empreintes digitales

Pour déconnecter le lecteur d'empreintes de votre smartphone, il vous suffit d'utiliser la spatule et de la glisser délicatement sous la nappe.
A l'aide de votre pince métallique, retirez le lecteur d'empreintes de votre Samsung A20e.
Outils
Pince Brucelles
Spatule
Etape 5

Etape 5 Retirer la plaquette du haut

Pour accéder à la partie supérieure de votre appareil, il vous faut dévisser les 6 vis à l'aide du cruciform fourni dans votre kit de réparation.
Retirer en premier la partie du haut et ensuite la partie centrale.
Vous avez maintenant accès à la partie supérieure de votre smartphone.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Module d'antenne secondaire pour Samsung Galaxy A20e 12.90€
Etape 6

Etape 6 Déconnecter la batterie

Vous avez maintenant accès à la majorité des composants de votre appareil.
Avant de poursuivre le démontage de votre Samsung Galaxy A20e, nous vous conseillons de déconnecter la batterie.
Pour cela, il vous suffit d'utiliser votre levier en nylon et de le glisser sous le connecteur qui la raccorde à la carte mère de l'appareil. Débranchez ensuite la nappe rallonge et la nappe de l'écran, toute deux connectées à la carte mère.
Outils
Levier Nylon
Etape 7

Etape 7 Décoller la batterie

Une fois, votre batterie mise hors tension, vous pouvez procéder au décollage de cette dernière.
Pour vous simplifier cette étape, nous vous conseillons d'utiliser le liquide iRemover (en vente sur notre boutique en ligne) afin de ramollir la colle se trouvant sous la batterie.
Pour cela, insérer la carte PVC transparente le long de votre batterie et faite couler le liquide dessus. Cette étape est à reproduire, des 4 cotés de la batterie.
Coller ensuite une ventouse, coté écran afin de permettre à l'appareil d'être incliné le temps de la pose du liquide iRemover.
Laisser reposer le liquide environ 40 minutes.
Outils
Carte PVC
Pièces
Liquide iRemover 3.90€
Etape 8

Etape 8 Retirer la batterie

Une fois le temps de pose terminé, vous pouvez retirer la batterie avec plus de facilité.
Insérez le mediator entre le chassis et la batterie pour la soulever. Ensuite, faite glisser votre carte sur le médiator afin que cette dernière le remplace.
Avec la carte, soulevez légèrement votre batterie et retirez la.
Outils
Médiator
Etape 9

Etape 9 Retirer le cache inférieur

A l'aide du cruciform fourni dans le kit, commencez à dévisser les 7 vis retenant le cache inférieur. Ensuite, soulevez avec la pincette métallique le cache.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Module d'antenne principal pour Samsung Galaxy A20e 8.90€
Etape 10

Etape 10 Retirer la nappe d'interconnexion

Pour retirer la nappe d'interconnexion, il vous suffit de dévisser la vis restante sur le connecteur de charge et de soulever la nappe à l'aide du levier en nylon.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 11

Etape 11 Retirer les connecteurs de charge

En utilisant la pincette en métal de votre kit d'outil, vous pouvez déconnecter les cables coaxiaux de la carte fille de votre smartphone.
Après cette étape établie, vous pouvez retirer délicatement la carte.
Outils
Pince Brucelles
Etape 12

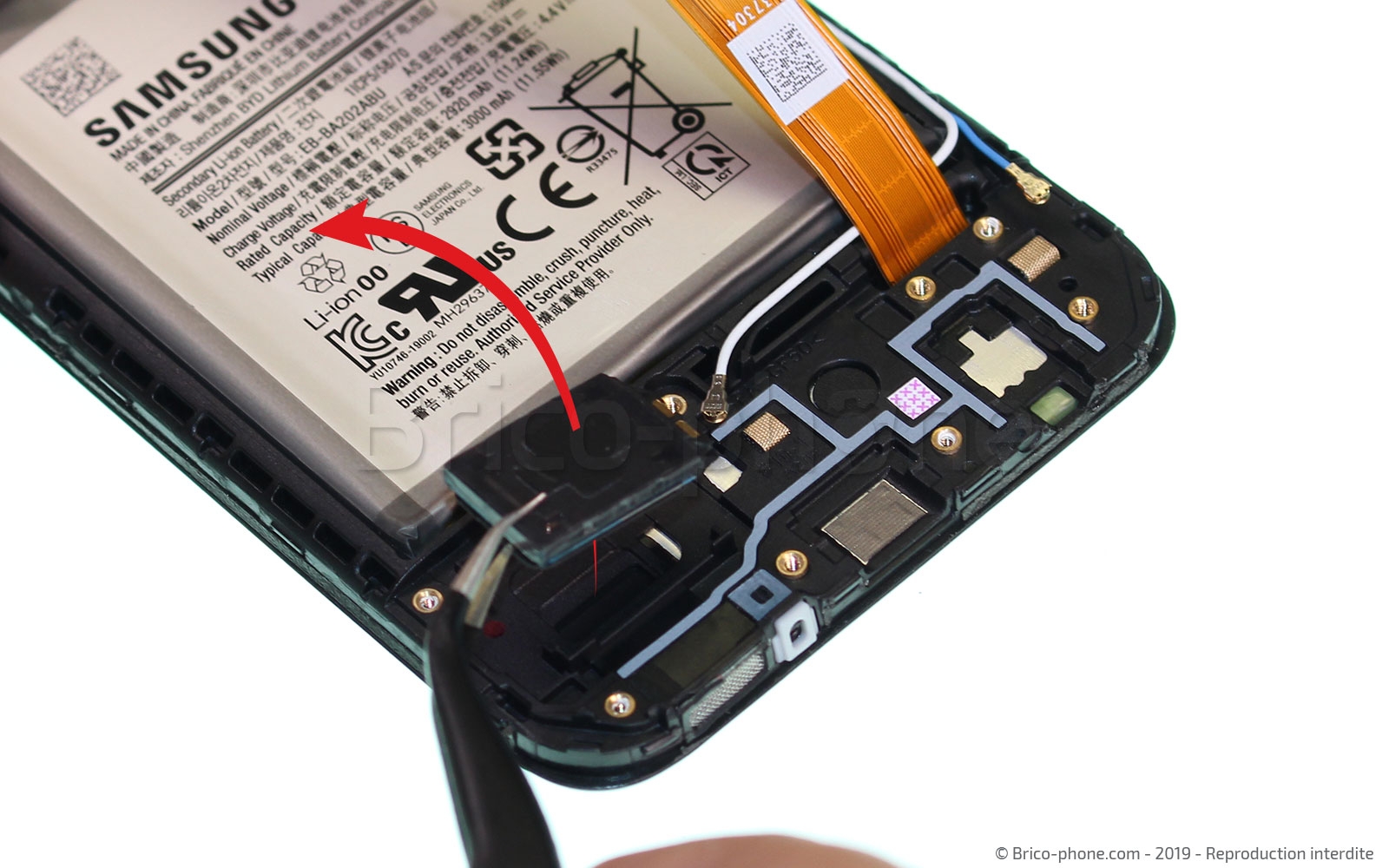

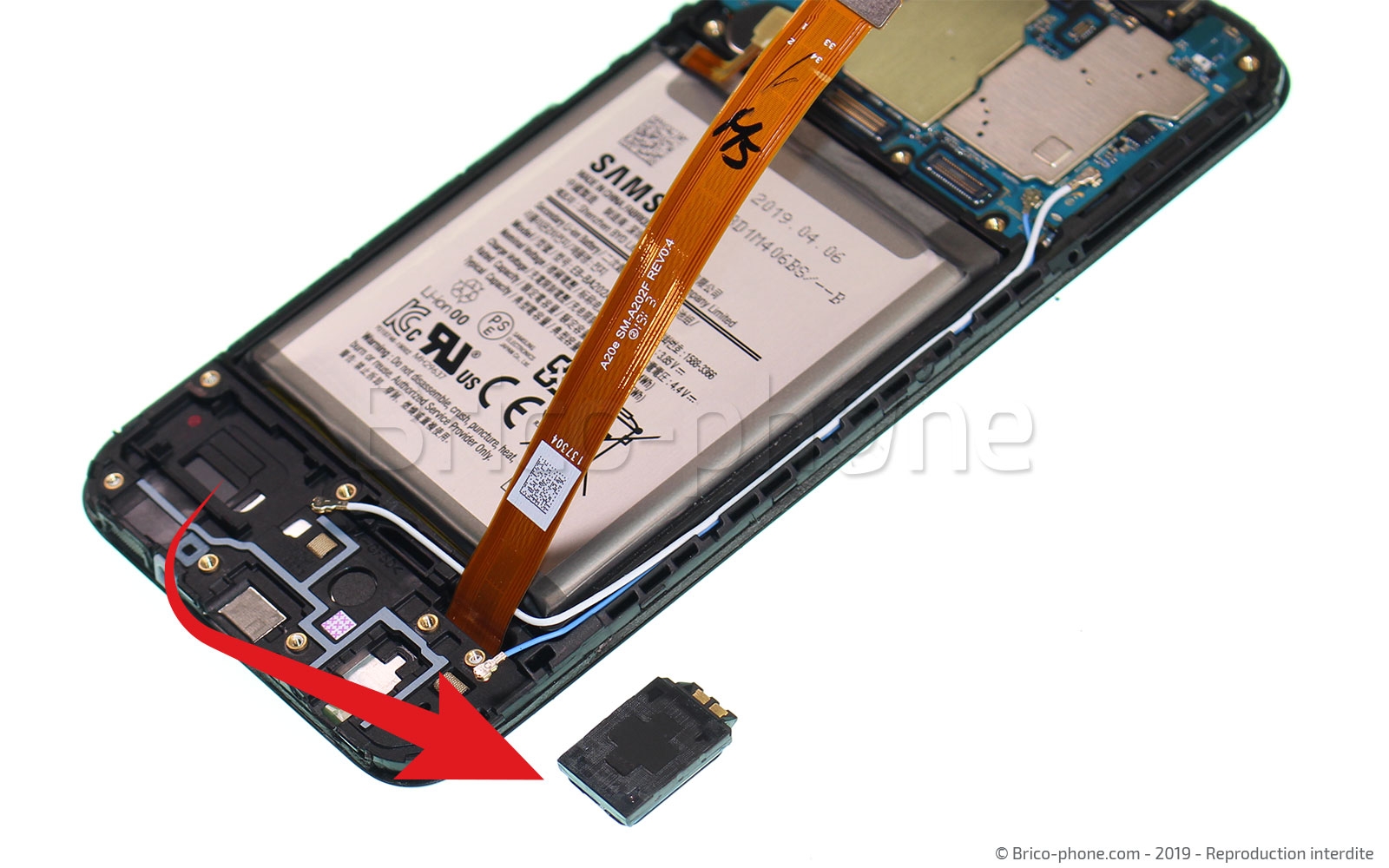

Etape 12 Retirer le haut-parleur externe

Toujours à l'aide de la pincette, vous pouvez désormais retirer le haut-parleur externe de votre Samsung Galaxy A20e.
Outils
Pince Brucelles
Etape 13

Etape 13 Décrocher les cables coaxiaux (haut)

Déconnectez les deux cables coaxiaux de la carte mère puis retirez les soigneusement du téléphone afin de pouvoir passer à l'étape suivante.
Outils
Pince Brucelles
Etape 14

Etape 14 Libérer la carte mère

En utilisant le levier en nylon, déconnectez la nappe se trouvant sur le coté gauche de la carte mère.
Vous pouvez maintenant soulever la carte et la retirer soigneusement.
Outils
Levier Nylon
Etape 15

Etape 15 Retirer la caméra avant

Déclipsez à l'aide du levier en nylon et de la pincette, la caméra avant connecté à la carte mère. Soyez vigilant pour ne pas endommager la lentille/l'objectif en posant la caméra démontée.
Outils
Levier Nylon
Pince Brucelles
Pièces
Caméra avant d'origine pour Samsung Galaxy A20e 28.90€
Etape 16

Etape 16 Retirer la camera arrière

Sur la carte mère, commencez par retirer les connecteurs du composant de la caméra arrière. Ensuite, exercez une légère pression avec vos doigts sur la caméra avant de votre Samsung A20e et cette dernière devrait se libérer.
Outils
Levier Nylon
Pièces
Double caméra arrière d'origine pour Samsung Galaxy A20e 39.90€
Etape 17

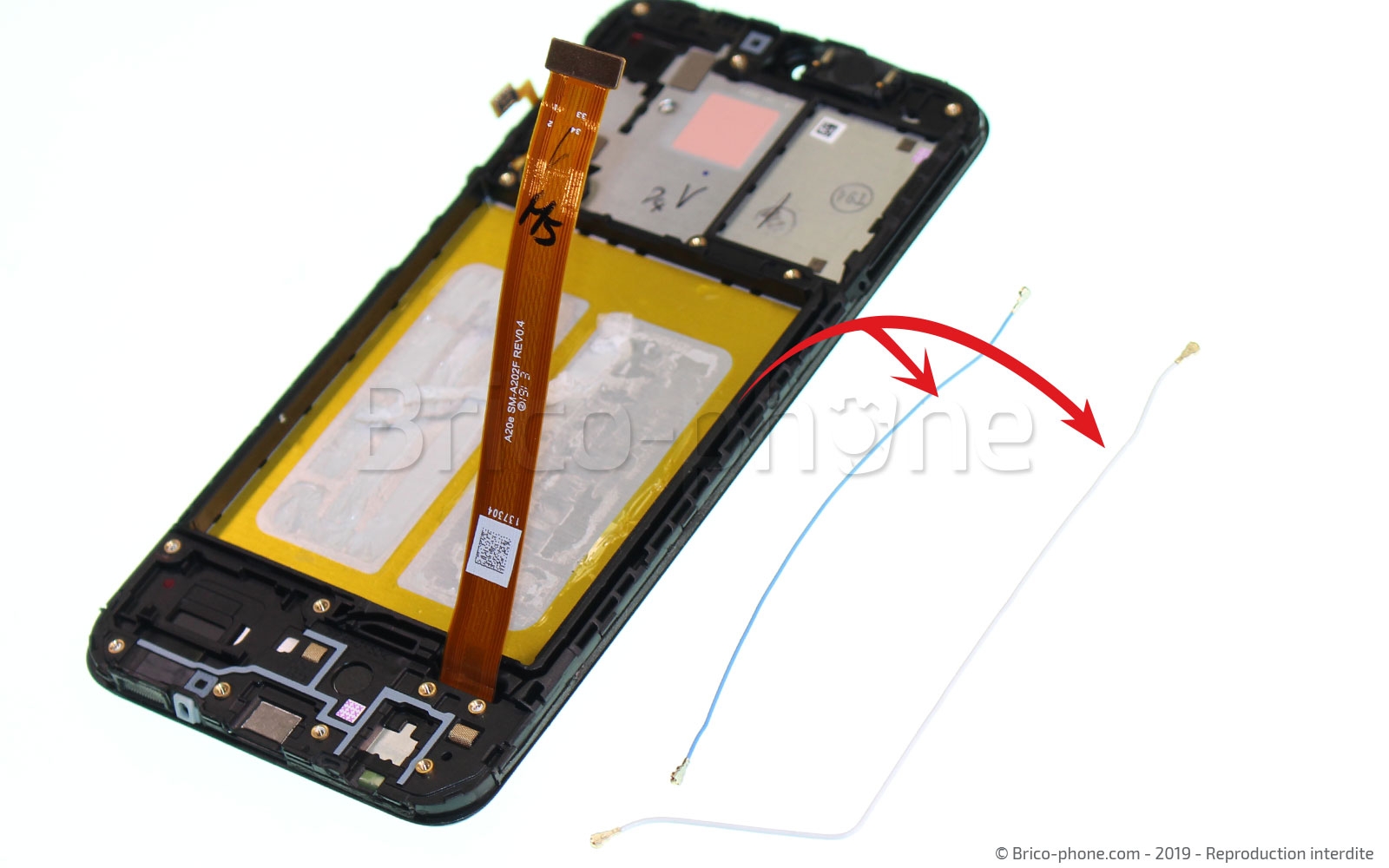

Etape 17 Retirer les cables coaxiaux

En utilisant la pince en métal, vous pouvez retirer les cables coaxiaux du bloc écran de votre Samsung Galaxy A20e.
Outils
Pince Brucelles
Etape 18

Etape 18 Retirer le vibreur

En utilisant la pincette en métal, faites levier sous le vibreur pour le décoller puis sortez le simplement de son encoche.
Outils
Pince Brucelles
Pièces
Vibreur pour Samsung Galaxy 7.90€
Etape 19

Etape 19 Retirer le haut-parleur interne

Cette étape devrait être aussi simple que la précédente. A l'aide de votre pincette métallique, faites a nouveau levier sous le haut parleur et ce dernier devrait se soulever automatiquement.
Outils
Pince Brucelles

Conseils pour le remontage

Le démontage de votre Samsung Galaxy A20e est maintenant terminé. Pour le remontage de votre appareil, suivez les étapes de ce guides dans le sens inverse. Néanmoins, nous vous conseillons d'utiliser le levier en nylon pour décoller les restes de colle se trouvant sur votre bloc écran ainsi que des adhésifs pour recoller votre batterie proprement.
