Changement d'écran vitre et AMOLED sur Galaxy A40

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy A40
Réparation
Note de réparabilité 14/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

>  La vitre de votre Samsung Galaxy A40 est cassée>  L'affichage Super Amoled de votre téléphone présente des défauts>  Votre écran ne s'allume plus

Vous n'avez plus d'affichage sur votre écran super Amoled ou la vitre est tout simplement brisée. Nous avons ce qu'il vous faut pour remettre à neuf votre smartphone. En effet nos experts ont conçu ce guide pour vous guider étape par étape dans le remplacement de votre écran.

Pièces nécessaires
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de vous lancer

Vous venez de recevoir votre commande et vous êtes prêt à vous lancer dans la réparation de votre Samsung Galaxy A40 ! Assurez vous de ne pas avoir fait d'erreur de commandes en vous assurant que l'écran reçu soit bien compatible avec le n° de modèle indiqué au dos de l'appareil.
Sortez ensuite vous outils , puis éteignez votre smartphone.
Etape 1

Etape 1 Chauffer la façade arrière

Comme sur la majeure partie des téléphones Samsung, la première étape de ce tutoriel consiste à chauffer la vitre arrière de l'appareil afin de ramolli l'adhésif qui la fixe au châssis. Pour cela vous pouvez utiliser un petit coussin qu'il suffira de faire chauffer simplement 1 ou 2 minutes dans votre micro-ondes, puis de déposer sur la partie de la vitre à décoller.
Vous pouvez également vous servir de votre propre sèche-cheveux ou d'un mini-décapeur thermique en faisant attention de ne pas dépasser les 80°C

Pièces
Petit coussin chauffant pour décoller les vitres 6.90€
Décapeur thermique petit modèle 14.90€
Etape 2

Etape 2 Mettre en place les outils pour décoller la vitre

À l'aide de la ventouse que vous aurez au préalable placée sur le bas du cache arrière, insérez le médiator métal ou un outil i Flex ( que nous recommandons fortement pour cette manipulation) entre le châssis de l'appareil et la vitre. Vous pouvez apercevoir des petits jours de chaque côté de l'outil métallique dans lesquels vous allez venir positionnez les médiators en plastique.
Outils
Médiator
Ventouse
Etape 3

Etape 3 Décoller la vitre arrière

Faites à présent coulisser les médiators sous tout le contour de la vitre. Si vous sentez que la vitre résiste, n'hésitez pas à chauffer de nouveau le cache. Vous pouvez aussi vous aider de la carte PVC pour terminer le décollage.
Attention : n'insérez pas les outils sur plus d'un centimètre car la nappe du lecteur d'empreintes est relié au cache arrière et vous risqueriez de l'endommager. Une nappe interconnexion est également présente au centre de l'appareil.

Outils
Carte PVC
Médiator
Etape 4

Etape 4 Retirer le cache arrière

Toujours en faisant attention aux éléments qui se trouvent justes sous la vitre; retirez cette dernière puis déposez là sur votre plan de travail.
Etape 5

Etape 5 Retirer les vis cruciformes

Retirez à présent les 13 vis cruciformes qui permettent de maintenir le châssis intermédiaire de l'appareil au téléphone. Déposez les au fur et à mesure sur votre patron d'aide au montage afin de ne pas les égarer.
Outils
Tournevis Cruciforme
Etape 6

Etape 6 Retirer le lecteur d'empreintes digitales

À l'aide de la pincette, retirez le cache plastique puis déconnectez la nappe du lecteur utilisé pour la reconnaissance digitale. Sortez ensuite délicatement l'élément de l'appareil.
Outils
Levier Nylon
Pince Brucelles
Etape 7

Etape 7 Désolidariser le châssis intermédiaire

Insérez le levier nylon ( également appelé spudger) entre le châssis et l'écran puis déclipsez ce dernier en faisant glisser le levier tout autour du châssis.
Outils
Levier Nylon
Etape 8

Etape 8 Déconnecter la batterie

Maintenant que vous avez accès aux différents composants de votre appareil, déconnectez la batterie à l'aide du levier.
Outils
Levier Nylon
Etape 9

Etape 9 Dégager la nappe interconnexion

Déconnectez la nappe au niveau de la carte mère puis sur la partie basse de l'appareil au niveau du dock de charge. Vous pouvez à présent sortir la nappe .
Outils
Levier Nylon
Etape 10

Etape 10 Décoller la batterie

Pour décoller la batterie nous allons utiliser du liquide iremover qui permet de dissoudre l'adhésif qui maintient la batterie dans le châssis.
Pour cela faites couler du liquide sur la carte PVC, afin de guider le produit entre le châssis et la batterie.
Placez ensuite la ventouse sur l'écran pour permettre d'incliner l'appareil et de laisser le liquide se diffuser sous la batterie ( photo 3) pendant une vingtaine de minutes
Outils
Carte PVC
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 11

Etape 11 Retirer la batterie

En utilisant le côté arrondi du médiator métal faites levier sous la batterie afin de la dégager de son emplacement.
Si vous sentez que la batterie ajouter à nouveau du liquide iRemover puis patientez une nouvelle fois une vingtaine de minutes.
Outils
Médiator
Etape 12

Etape 12 Retirer le câble coaxial

Nous allons maintenant retirer le câble coaxial bleu situé sur la droite de l'appareil. Déconnectez-le au niveau de la carte USB/Dock puis au niveau de la carte-mère.
Il ne vous reste plus qu'à sortir le câble de sa gouttière à l'aide de la pincette.
Outils
Pince Brucelles
Etape 13

Etape 13 Sortir la plaquette USB

déconnectez l'écran à l'aide du spudger puis retirez la vis cruciforme permettant de maintenir la plaquette USB à l'intérieur du châssis.
Il ne vous reste plus qu'à faire levier délicatement sous l'élément afin de le sortir de son emplacement.
Outils
Tournevis Cruciforme
Levier Nylon
Etape 14

Etape 14 Enlever la caméra avant

Déconnectez le capteur frontal d'une résolution de 25 Mpx à l'aide du levier puis sortez la caméra à l'aide de la pincette.
Outils
Levier Nylon
Pince Brucelles
Etape 15

Etape 15 Sortir la carte mère

Il ne reste plus qu'une vis qui permet encore de maintenir la carte-mère dans le châssis. Retirez là en utilisant le tournevis cruciforme puis faites levier sous la carte afin de la déloger de son emplacement.

Outils
Tournevis Cruciforme
Pince Brucelles
Etape 16

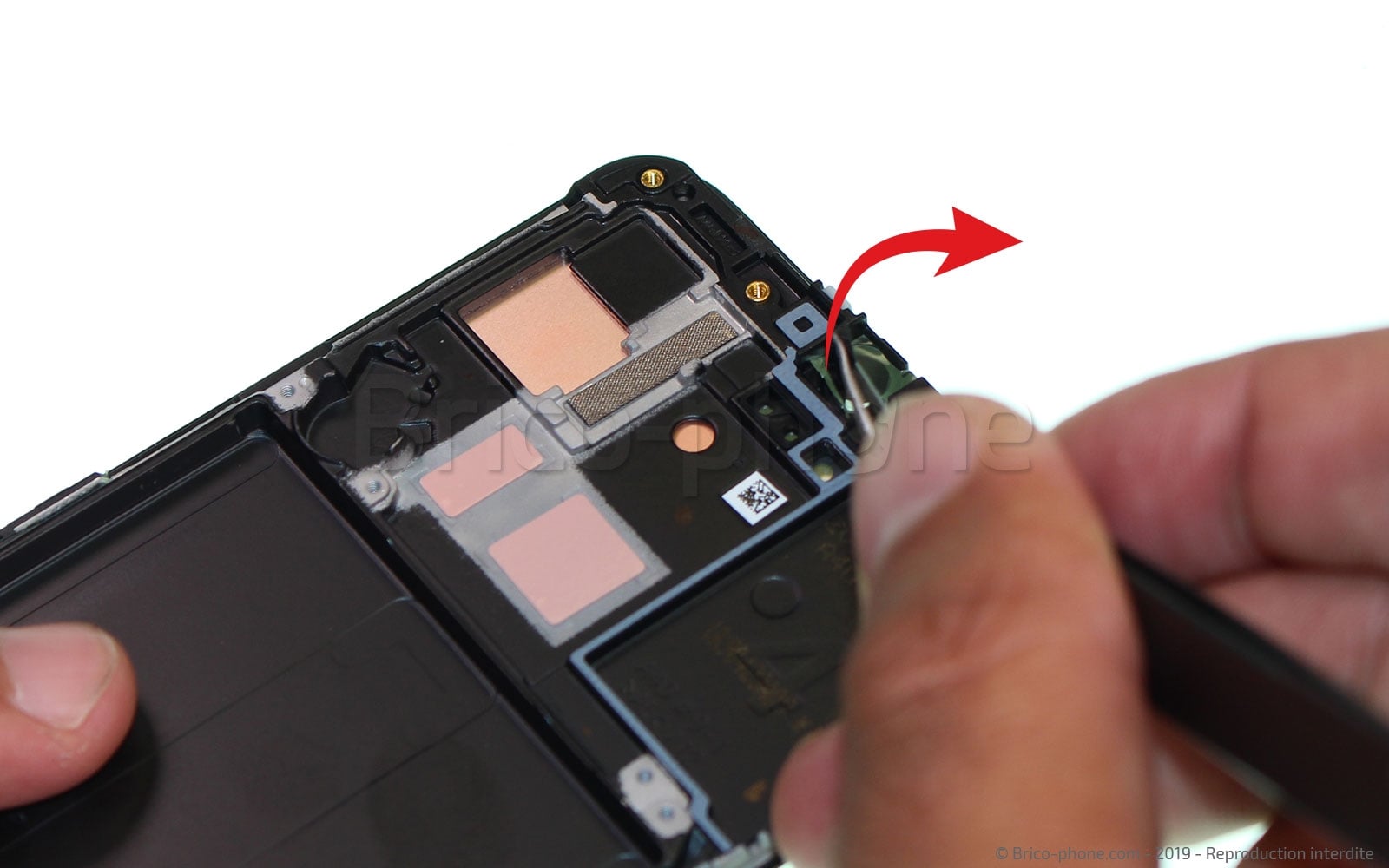

Etape 16 Récupérer le haut parleur interne

Le haut-parleur de l'oreille est simplement collé au châssis. Faites levier en passant bien sous ce dernier puis basculez le afin de décoller entièrement.
Outils
Pince Brucelles
Etape 17

Etape 17 Récupérer le vibreur

comme pour le haut-parleur de l'oreille le vibreur est simplement collé . Décollez le en faisant levier en faisant très attention à sa nappe qui permet de faire contact avec la carte-mère.
Outils
Pince Brucelles

Conseil pour le remontage

Ce tutoriel de démontage est maintenant terminé, il ne vous reste plus qu'à le prendre en sens inverse pour procéder au remontage.
Prenez soin de respecter les conseils suivants !
- Retirez les protections qui se trouvent sur votre écran de remplacement

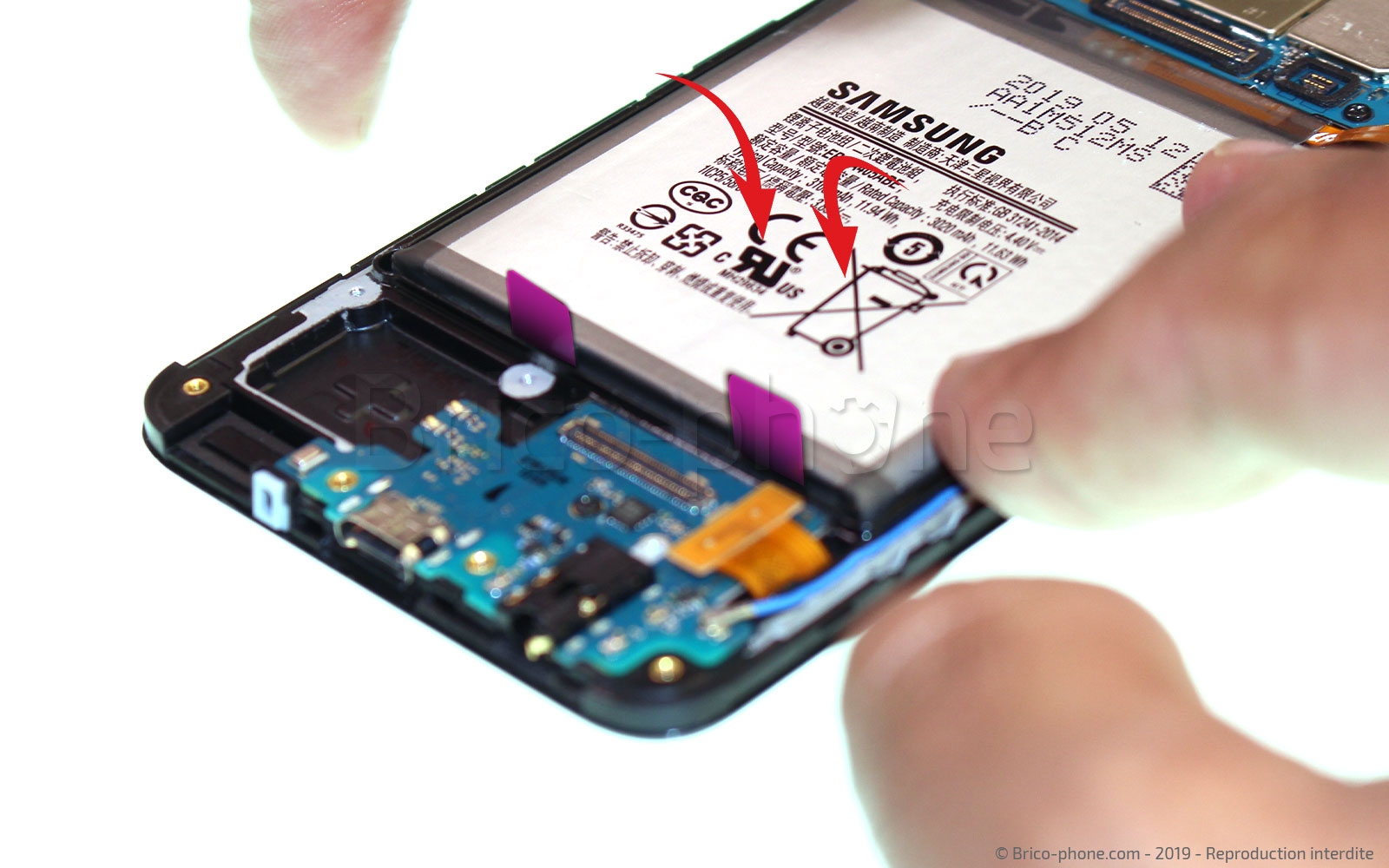

Pour fixer de nouveau la batterie n'hésitez pas à utiliser un sticker de pose que vous trouverez en vente sur notre site.
Pièces
Stickers de batterie Universels pour smartphone 2.90€

Conseil pour le remontage bis

Pour le remontage de la vitre arrière , faites un léger filet de colle sur le contour du châssis en ayant pris soin de le nettoyer .
Reconnectez le lecteur d'empreintes puis positionnez le cache arrière. Il ne vous restera plus qu'à mettre l'ensemble sous presse pendant une demi-heure.
Outils
Colle
Pièces
Lot de 4 Pinces à ressort 5.90€
