Démontage complet de votre Huawei P30 Pro

Ce tuto photos de démontage complet du Huawei P30 Pro vous montre en détail  le retrait de tous les composants de votre appareil.Vous souhaitez remplacer  un haut-parleur interne, un vibreur ou un autre composant de votre smartphone et vous ne trouvez pas de guide détaillé. Alors cette page est faite pour vous.

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo
Etape 1

Etape 1 Eteindre votre appareil

Commencez par mettre votre appareil hors tension à l'aide du bouton prévu à cet effet puis en validant votre choix sur la vitre tactile de votre téléphone Huawei
Etape 2

Etape 2 Retirer le rack

insérez l’extrémité d’un petit trombone ou de l'outil d'extraction présent dans votre kit d'outil, dans l’orifice du tiroir de carte SIM, puis exercez une légère pression afin de faire sortir le rack.
Outils
SIM
Etape 3

Etape 3 Chauffer la vitre arrière

Nous allons maintenant faire en sorte que l'adhésif qui maintient la façade arrière de votre téléphone perde de son efficacité.
Pour cela chauffez le contour du cache à l'aide d'un sèche-cheveux ou d'un mini-décapeur thermique en essayant de ne pas dépasser les 80°C .
Pièces
Décapeur thermique petit modèle 14.90€
Etape 4

Etape 4 Placer les outils pour le décollage

Cette étape consiste à mettre en place des outils en plastique ( afin de de pas marquer le châssis) entre le cache arrière et le châssis.

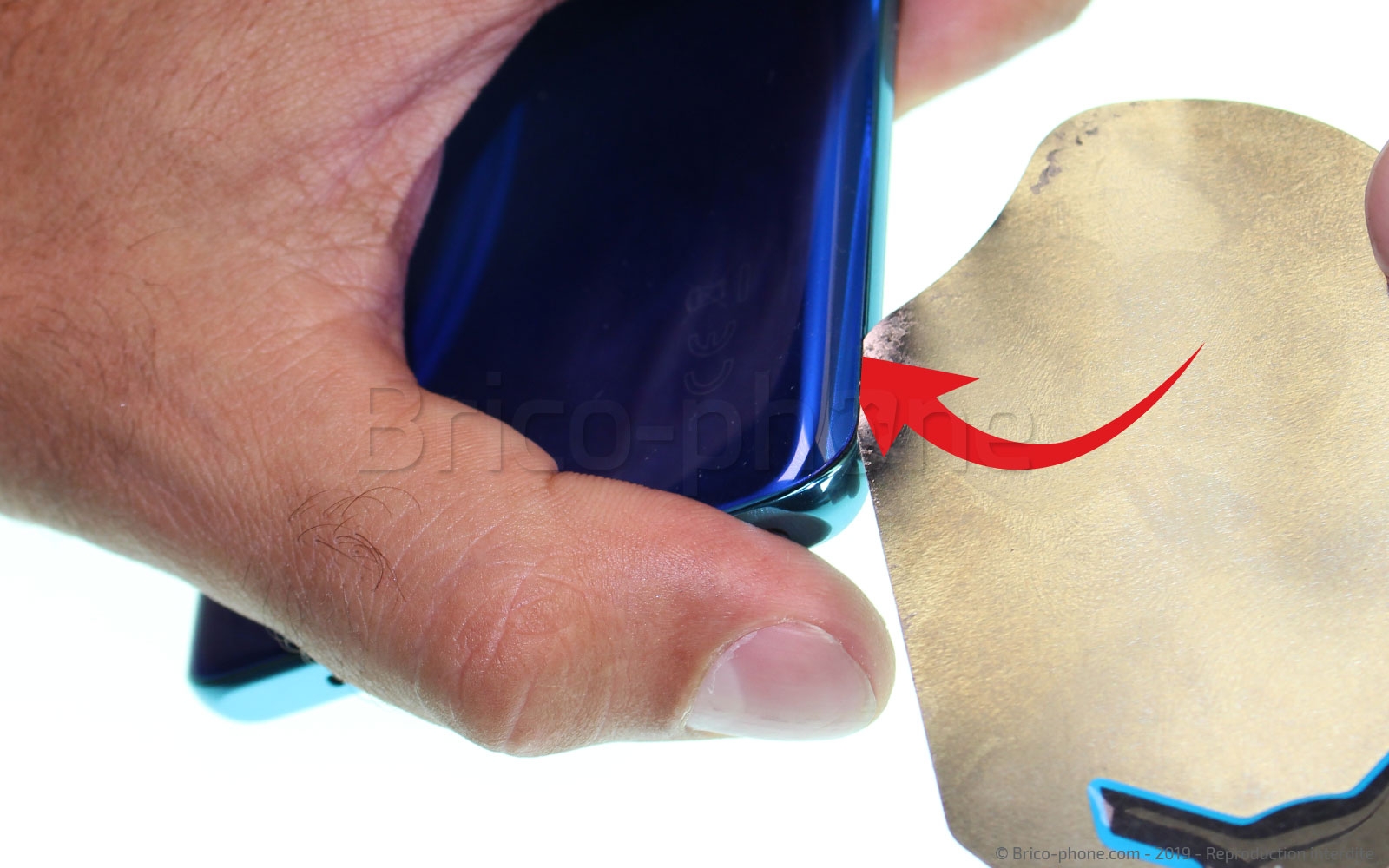

Maintenant que nous avons ramolli la colle de fixation ( Etape 3) , insérez un médiator métal ou un iFlex entre le cache et le châssis. Nous vous conseillons fortement de vous équiper de ce dernier tout simplement parce que c'est l'outil indispensable pour les ouvertures et décollages de vitres (arrière et même avant).
Mettez en place les médiators plastiques dans les espaces créés par l'outil métallique puis retirer ce dernier
Outils
Médiator
Pièces
Outil d'ouverture iFlex 9.90€
Etape 5

Etape 5 Décoller le cache arrière

Faites à présent glisser les outils en plastique sous le contour de la vitre afin de la décoller entièrement. Nous noterons que la lentille du module caméra arrière est fixée sur cette dernière.
Si vous sentez qu'il est difficile de faire avancer les outils , n'hésitez pas à chauffer de nouveau.
Outils
Médiator
Pièces
Lentille de protection en verre pour caméras arrière de Huawei P30 Pro et P30 Pro New Edition 8.90€
Etape 6

Etape 6 Décoller la nappe nfc et induction

Décollez la nappe induction et NFC à l'aide du levier nylon. Nous noterons que le P30 Pro est compatible avec le standard Qi de charge par induction
La nappe est très légèrement collée sur la batterie il n'y a donc pas de difficultés particulières.
Outils
Levier Nylon
Etape 7

Etape 7 Enlever le module NFC et induction

A l'aide du tournevis cruciforme, retirez les 9 vis qui maintiennent le support de la nappe NFC et induction .Attention! la vis qui se trouve dans l'angle supérieur droit est recouvert de résidu d'adhésif .
Nous noterons également que les vis du P30 Pro ne sont pas aimantées. Il faudra donc utiliser la pincette pour les sortir complètement.
Vous pouvez à présent retirer le support à l'aide de la pincette puis sortir l'ensemble.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
Nappe NFC pour Huawei P30 Pro 19.90€
Etape 8

Etape 8 Déconnecter la batterie

Saisissez le spudger afin de déconnecter la batterie 4200 mAh
Outils
Levier Nylon
Etape 9

Etape 9 Retirer le cache du bas

Passons sur le bas de votre appareil. Retirez les 7 vis cruciformes . puis retirez le cache de la carte secondaire sur laquelle ce trouve en autre le micro principal ( petit carré couleur or).
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 10

Etape 10 Retirer la nappe du connecteur de charge

Nous allons maintenant retirer la nappe permettant la recharge de votre appareil via le connecteur de chargeur USB Type/C

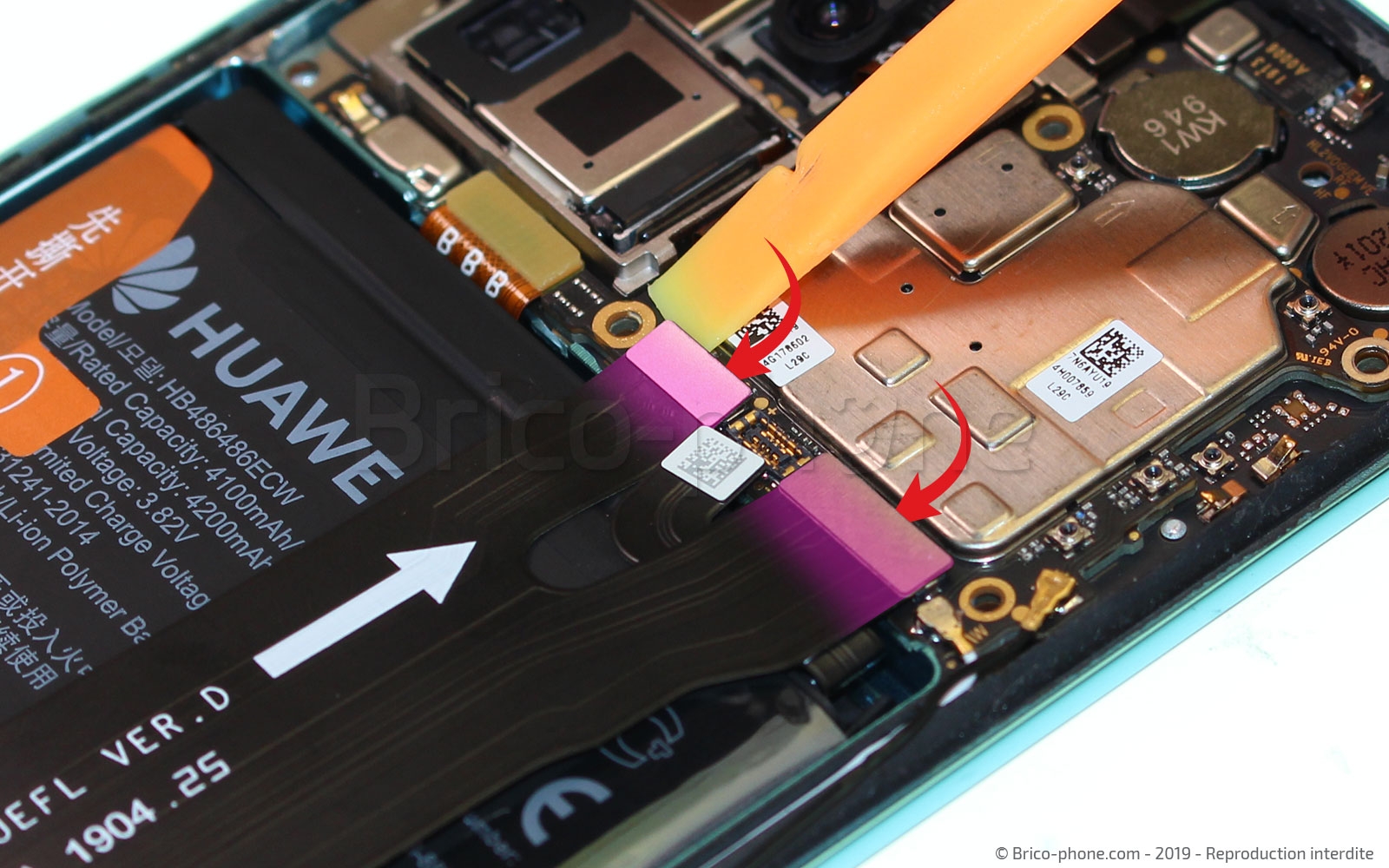

Munissez-vous une nouvelle fois du spudger (levier nylon) afin de déconnecter la nappe au niveau de la carte secondaire puis remontez sur le haut de l'appareil afin de débrancher également les 2 connectiques de cette même nappe.

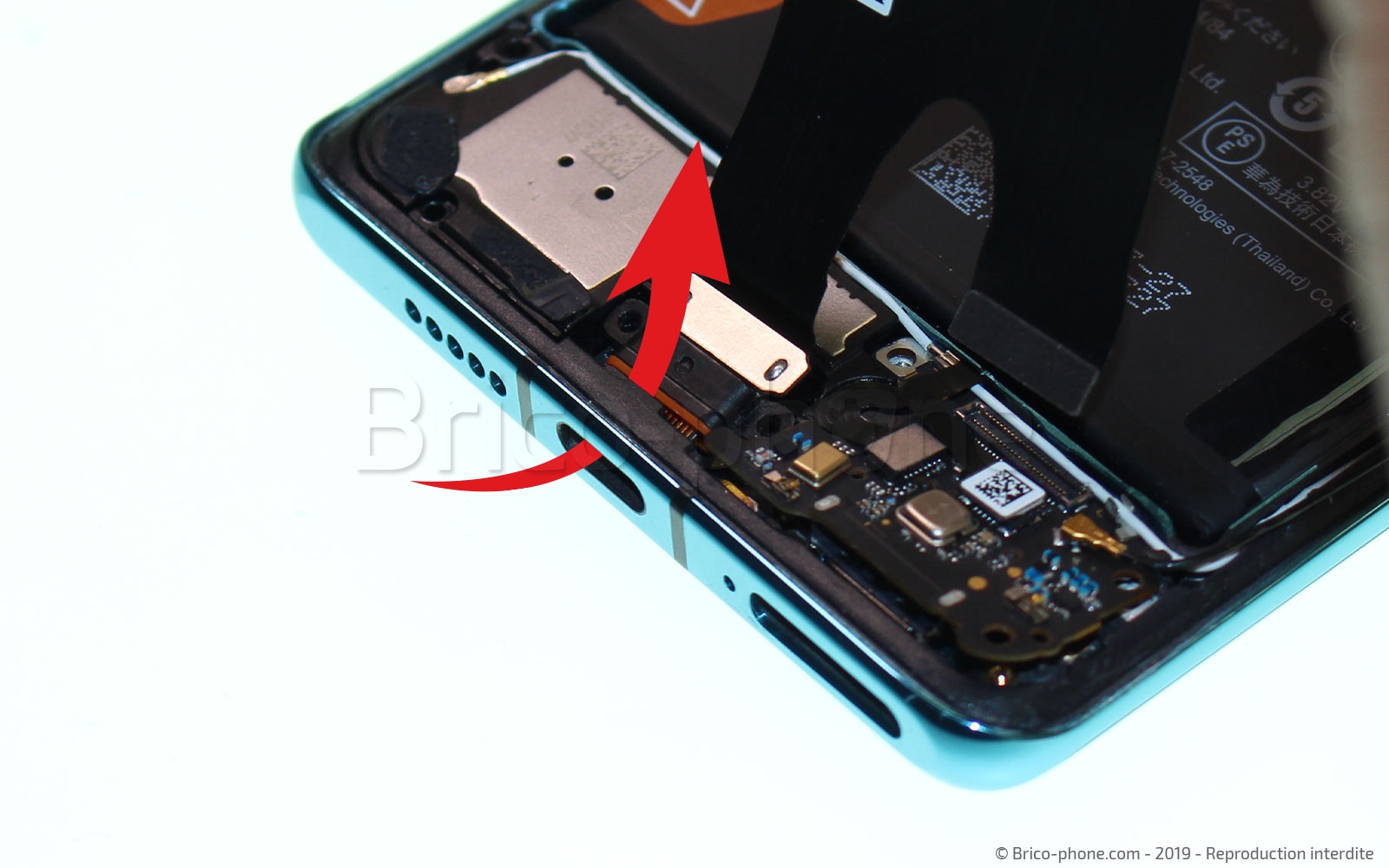

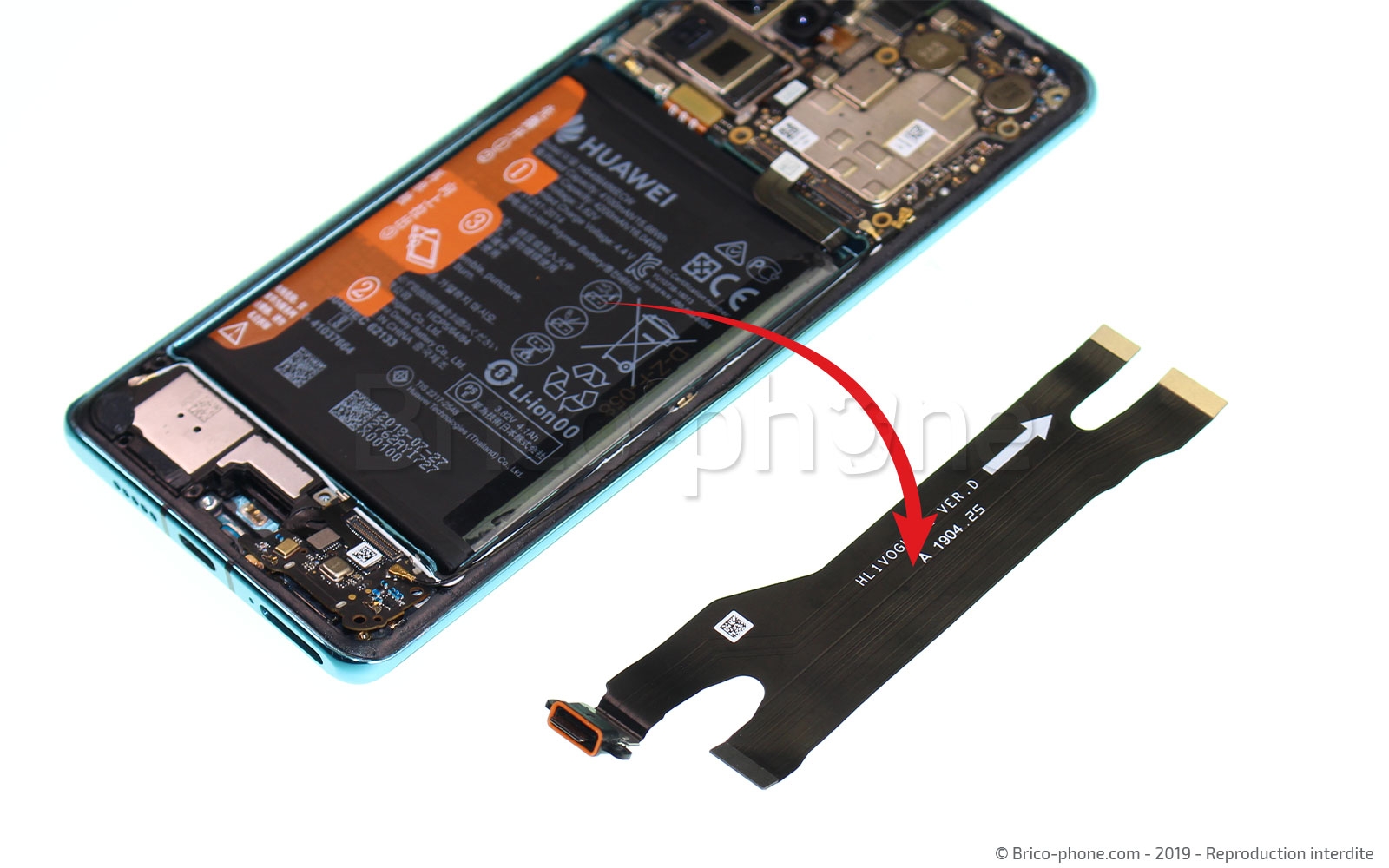

Sortez la prise dock de son emplacement puis retirez la nappe de son emplacement .
Outils
Levier Nylon
Etape 11

Etape 11 Libérer la carte secondaire

Afin de pouvoir enlever cet élément nous allons devoir le libérer des éléments qui sont reliés dessus.
Déconnectez la nappe du lecteur d'empreinte qui se trouve sous la dalle OLED puis débranchez le haut-parleur Externe. Prenez la pincette puis dégagez les deux câbles coaxiaux.
Outils
Levier Nylon
Pince Brucelles
Etape 12

Etape 12 Dégager la carte secondaire

Gardez la pincette en main afin de retirer la carte secondaire sur laquelle vous pouvez apercevoir le micro (petit carré couleur or) qui est utilisé lors des appels téléphoniques.
Outils
Pince Brucelles
Etape 13

Etape 13 Retirer le Haut-parleur externe

Ôtez simplement à l'aide de la pincette et sans aucune manipulation particulière, le haut-parleur permettant entre autres de diffuser votre musique .
De plus, pensez à récupérer la nappe réseau de votre smartphone.
Outils
Pince Brucelles
Pièces
Nappe réseau pour Huawei P30 Pro 29.90€
Bloc haut-parleur externe pour Huawei P30 Pro 22.90€
Etape 14

Etape 14 Libérer la carte-mère

Afin de pouvoir passer à l'étape suivante qui consiste à sortir la carte-mère du châssis, Vous devez déconnecter tous les composants reliés sur cette dernière.
Commencez par le câble coaxial puis par la nappe de l'écran OLED. Prenez ensuite une nouvelle fois le tournevis cruciforme afin d'enlever la dernière vis cruciforme .
Outils
Tournevis Cruciforme
Levier Nylon
Pince Brucelles
Etape 15

Etape 15 Sortir la carte-mère

Saisissez la carte-mère à mère à l'aide de la pincette puis basculez là afin de la déloger de son emplacement.
Outils
Pince Brucelles
Etape 16

Etape 16 Débrancher la caméra avant

Nous allons maintenant débrancher l'appareil photo frontal d'une résolution de 32 mpx permettant de réaliser vos selfies à l'aide du levier.
Etape 17

Etape 17 Retirer le capteur photo n°4

Toujours a l'aide d'un levier, déconnectez puis retirez le capteur photo permettant un zoom logiciel 50x
Outils
Levier Nylon
Etape 18

Etape 18 Enlever l'élément métallique

Prenez la petite pincette afin de dégager un petit élément métallique qui recouvre un des connecteurs du module caméra.
Etape 19

Etape 19 Débrancher le module caméra arrière

Nous allons maintenant retirer le module composé de 3 capteurs photos permettant entre autres un grossissement optique 5x, ainsi qu' un zoom hybride 10x grâce au capteur haute résolution de 40 Mpx.
Débranchez dans un premier temps les nappes qui sont superposées ,puis sortez l'élément

Outils
Levier Nylon
Pièces
Module des caméras arrière pour Huawei P30 Pro 99.90€
Etape 20

Etape 20 Débrancher la nappe du lecteur d'empreintes digitales

A l'aide du spudger, déconnectez à présent la nappe qui permet de faire la jonction entre le scanner et la carte secondaire
Outils
Levier Nylon
Etape 21

Etape 21 Sortir la batterie

En tirant fortement sur la languette située sur la gauche de la batterie décollez puis sortez la batterie Lithium d'une capactité de 4200 mAh
Etape 22

Etape 22 Sortir le scanner

Glissez le levier sous le composant pour ensuite pouvoir le saisir avec la pincette et el sortir du châssis.
Outils
Levier Nylon
Pince Brucelles

Vue éclatée

Voici l'ensemble des pièces du Huawei P30 Pro.

Si vous souhaitez remonter votre smartphone. Il vous suffit de suivre les étapes précédentes dans le sens contraire.
