Démontage complet sur Galaxy Note 9

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Note 9
Réparation
Note de réparabilité 12/20
Temps estimé 60 min
Difficulté 4/5 (Difficile)

Ce guide de démontage complet pour du Samsung Galaxy Note 9  vous montre en détail comment remplacer n'importe quel composant interne  de votre smartphone.

Suivez simplement les étapes spécifiques pour la pièce que vous souhaitez changer, cités ci-dessous,:

Changement d'écran : étapes 1 à 18 ; 20 à 24

Changement de vitre arrière : étapes 1 à 6

Changement de haut-parleur externe : étapes 1 à 11

Changement de haut-parleur interne : étapes 1 à 18 ; 25

Changement de caméra arrière : étapes 1 à 19

Changement de caméra avant : étapes 1 à 10 ; 16 à 17

Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de commencer

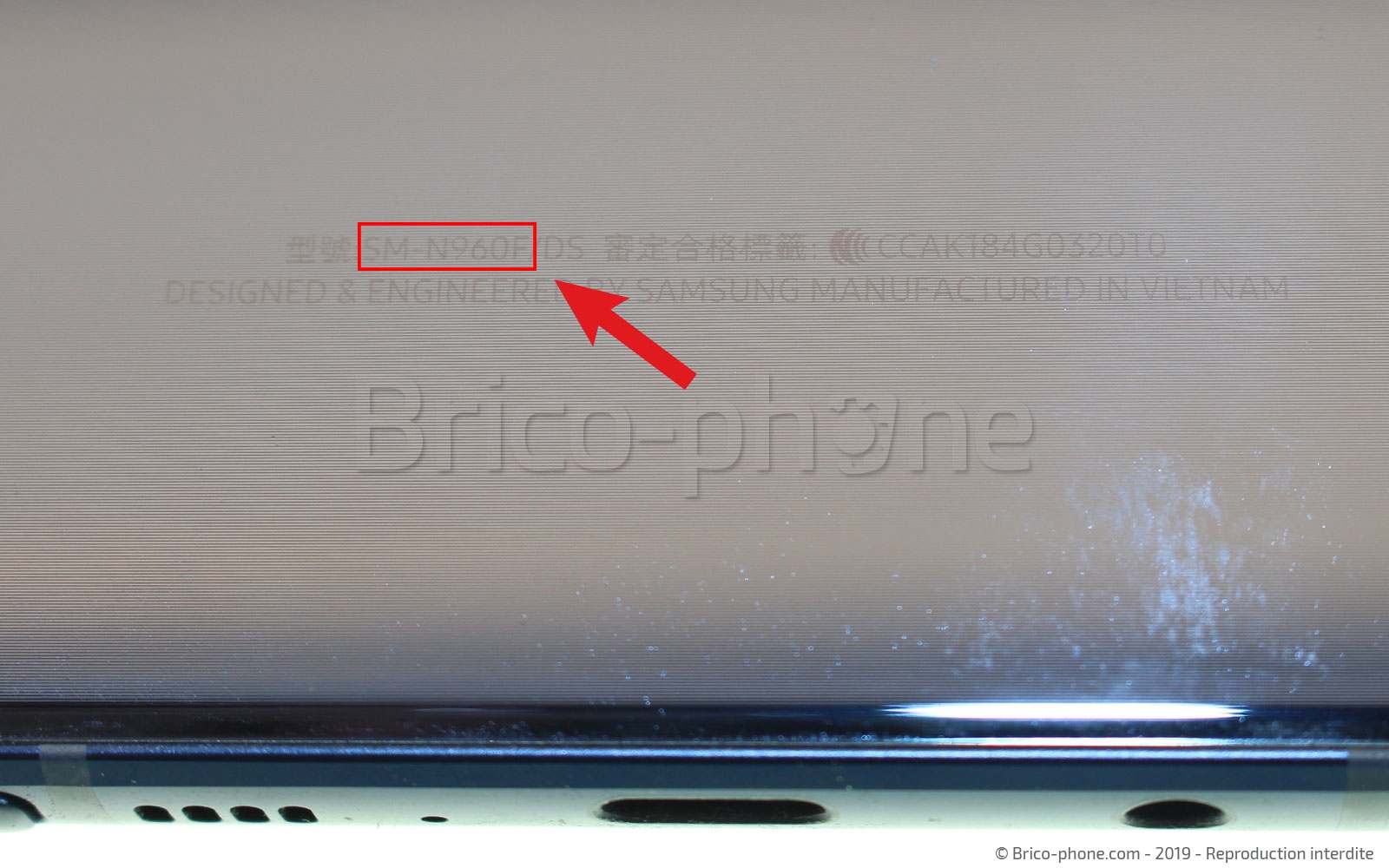

Afin de ne pas faire d'erreur et d'être certain que vous suivez le bon tutoriel, vérifiez que le n° de modèle inscrit au dos de votre appareil soit le suivant : SM-N960
Etape 1

Etape 1 Eteindre l'appareil

Avant de vous lancer et afin de ne pas endommager l'appareil il est recommandé de l'éteindre avant de vous lancez dans l'ouverture.
Etape 2

Etape 2 Extraire le rack et le S pen

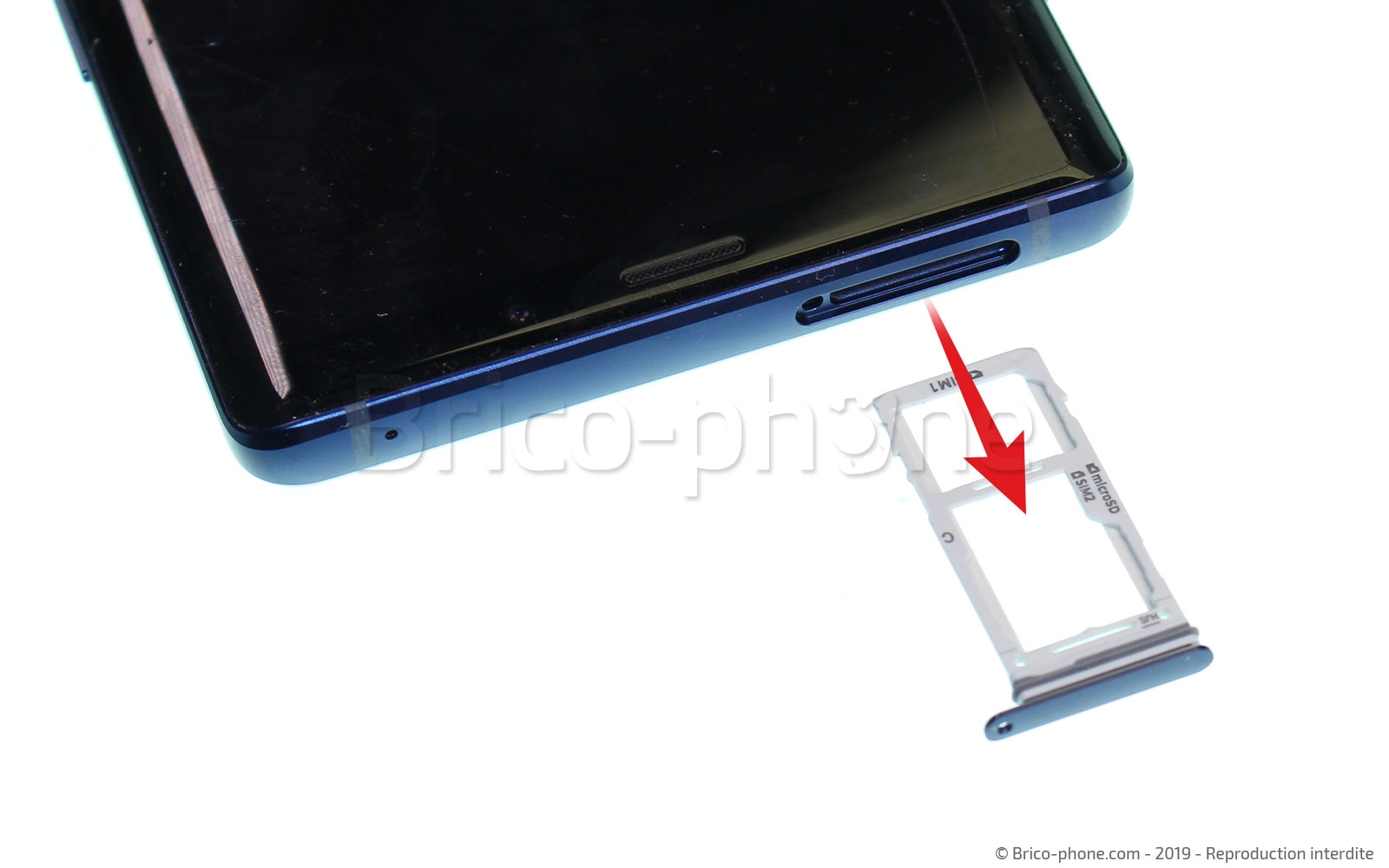

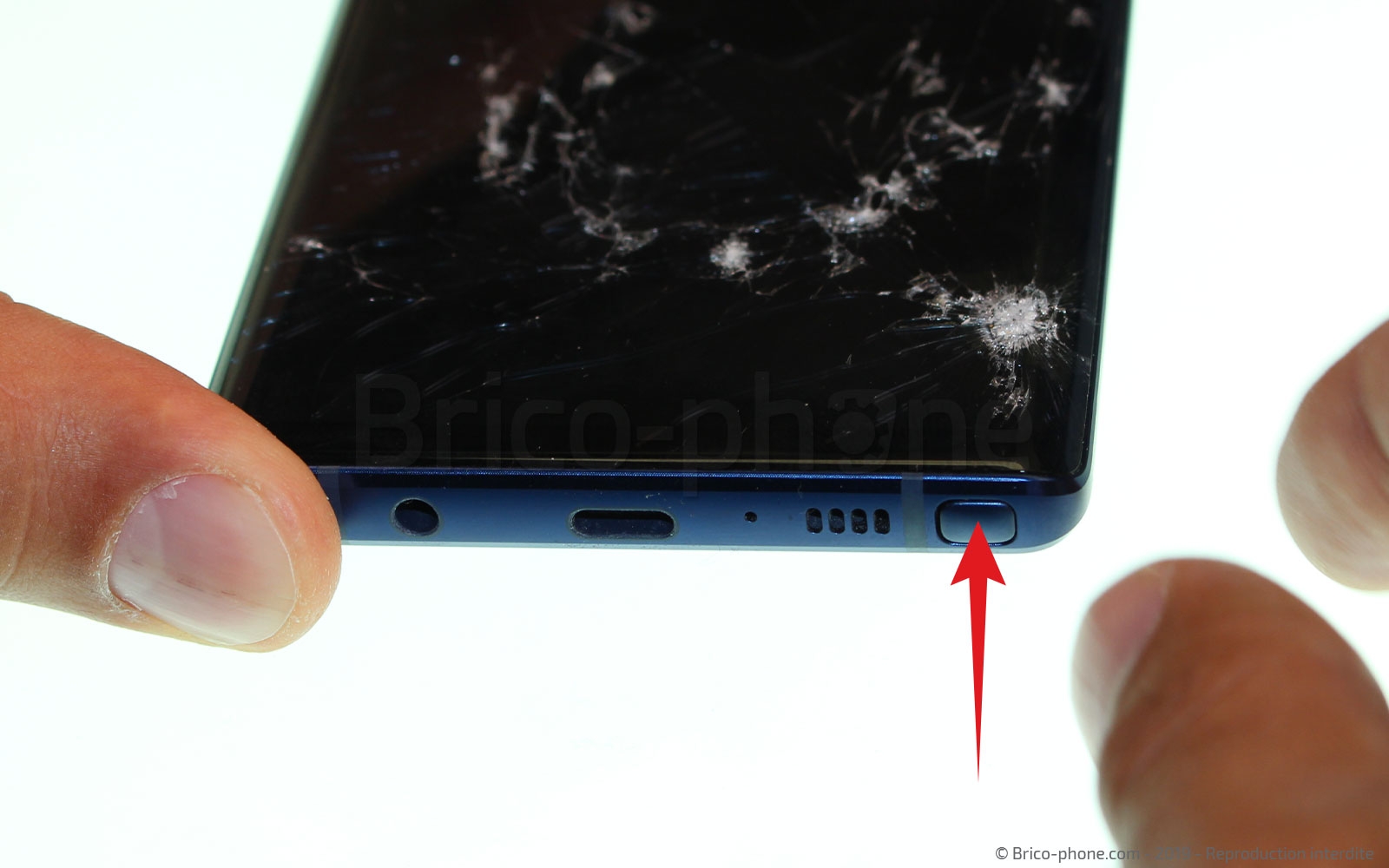

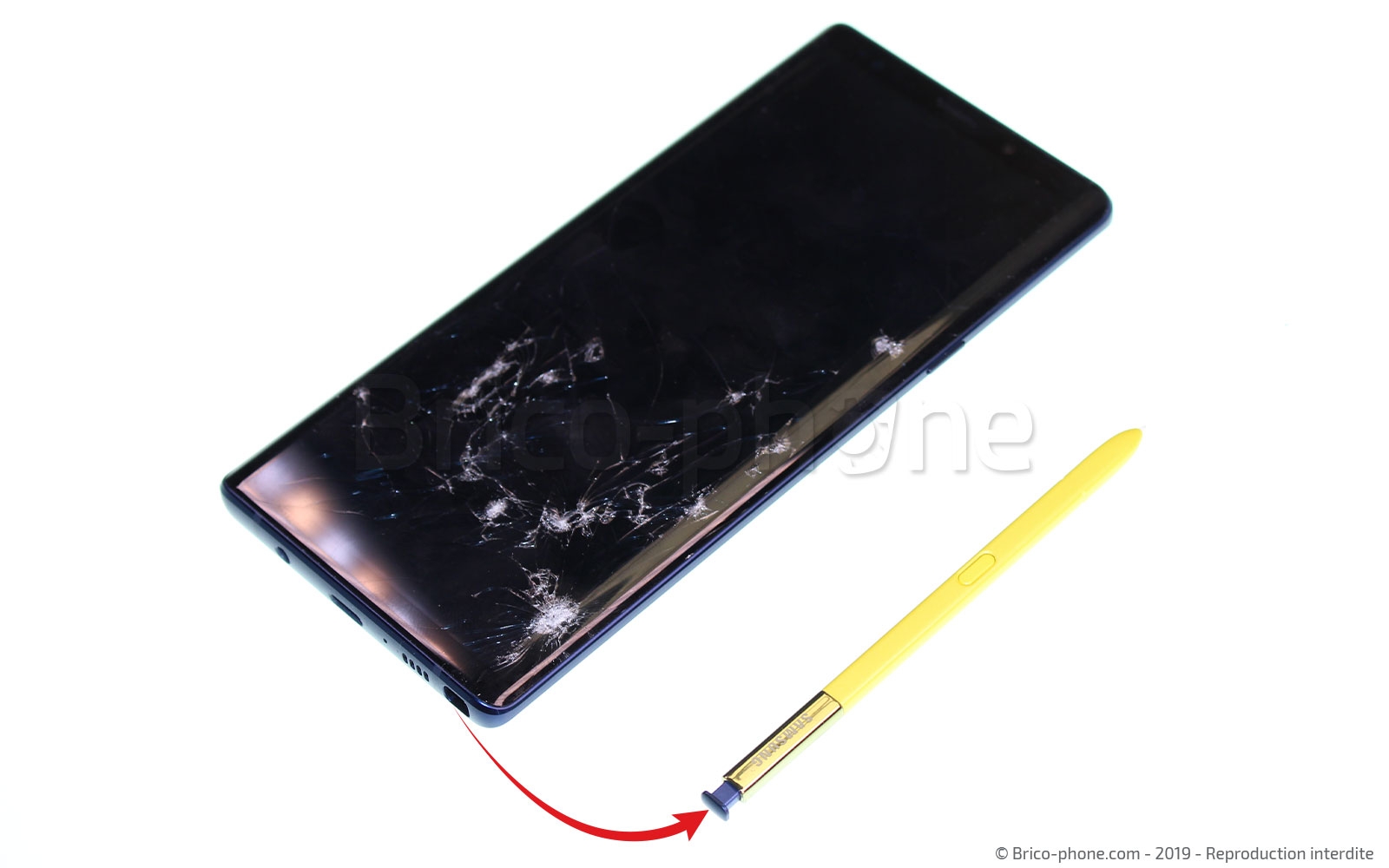

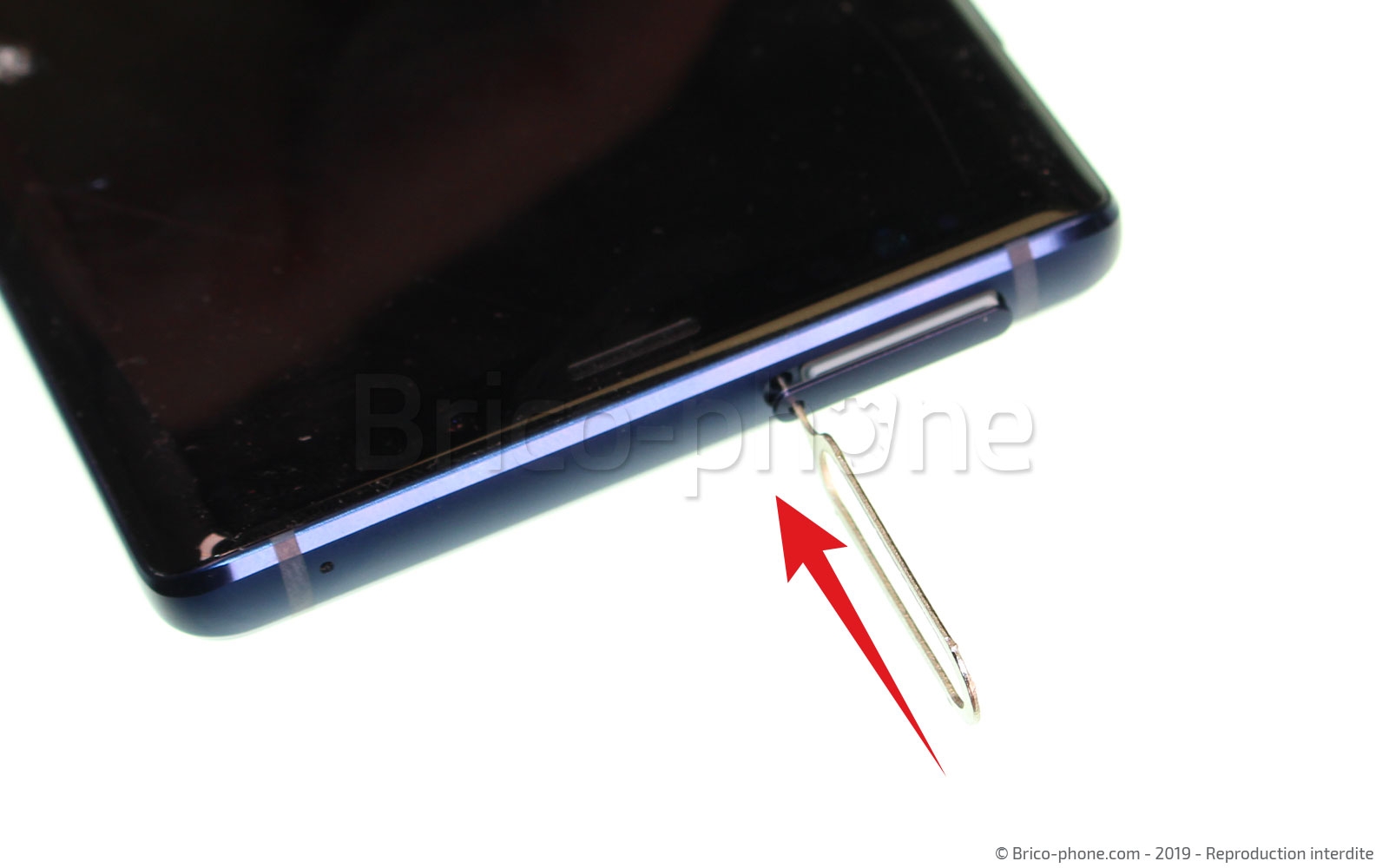

Prenez le petit outil d'extraction présent dans le kit d'outils conseillé par Brico-phone puis sortez le Rack des cartes Sim et SD. Exercez ensuite une pression sur le S Pen ( qui permet par exemple de dessiner sur votre écran tactile) avec votre doigt puis sortez ce dernier.
Outils
SIM
Pièces
Rack tiroir carte SIM et SD Noir pour Samsung Galaxy NOTE 9 Dual SIM 12.90€
Etape 3

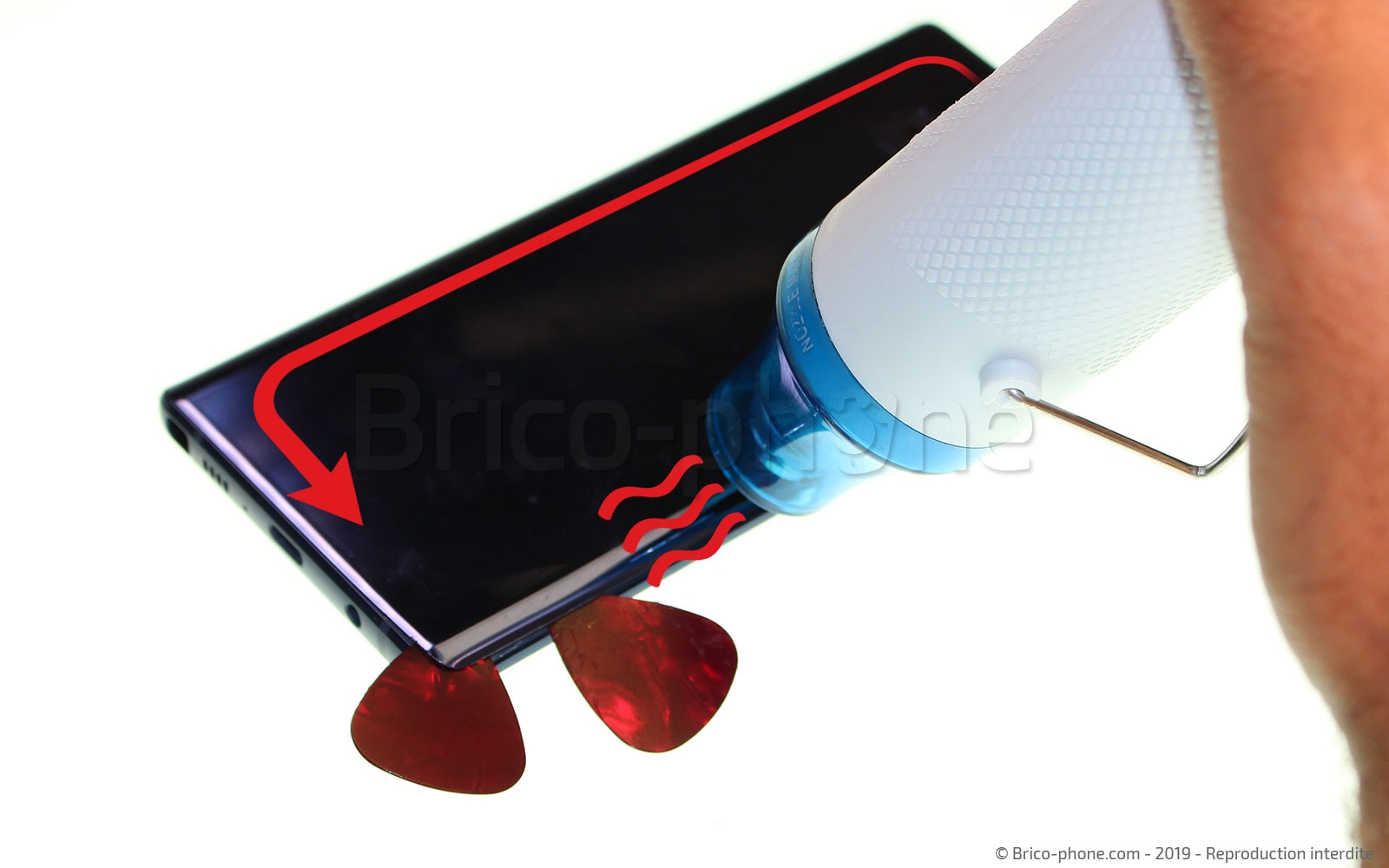

Etape 3 Chauffer la vitre arrière

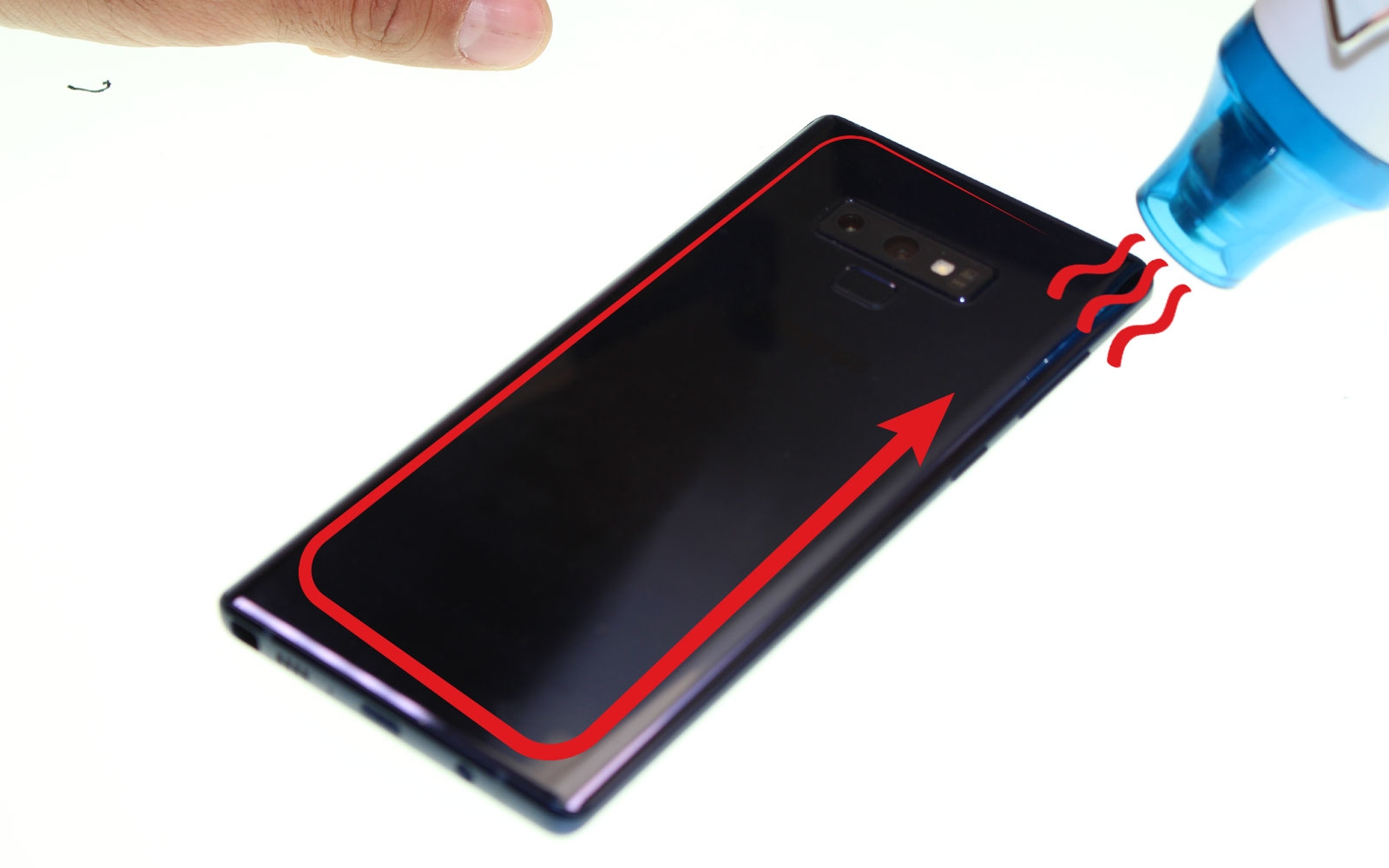

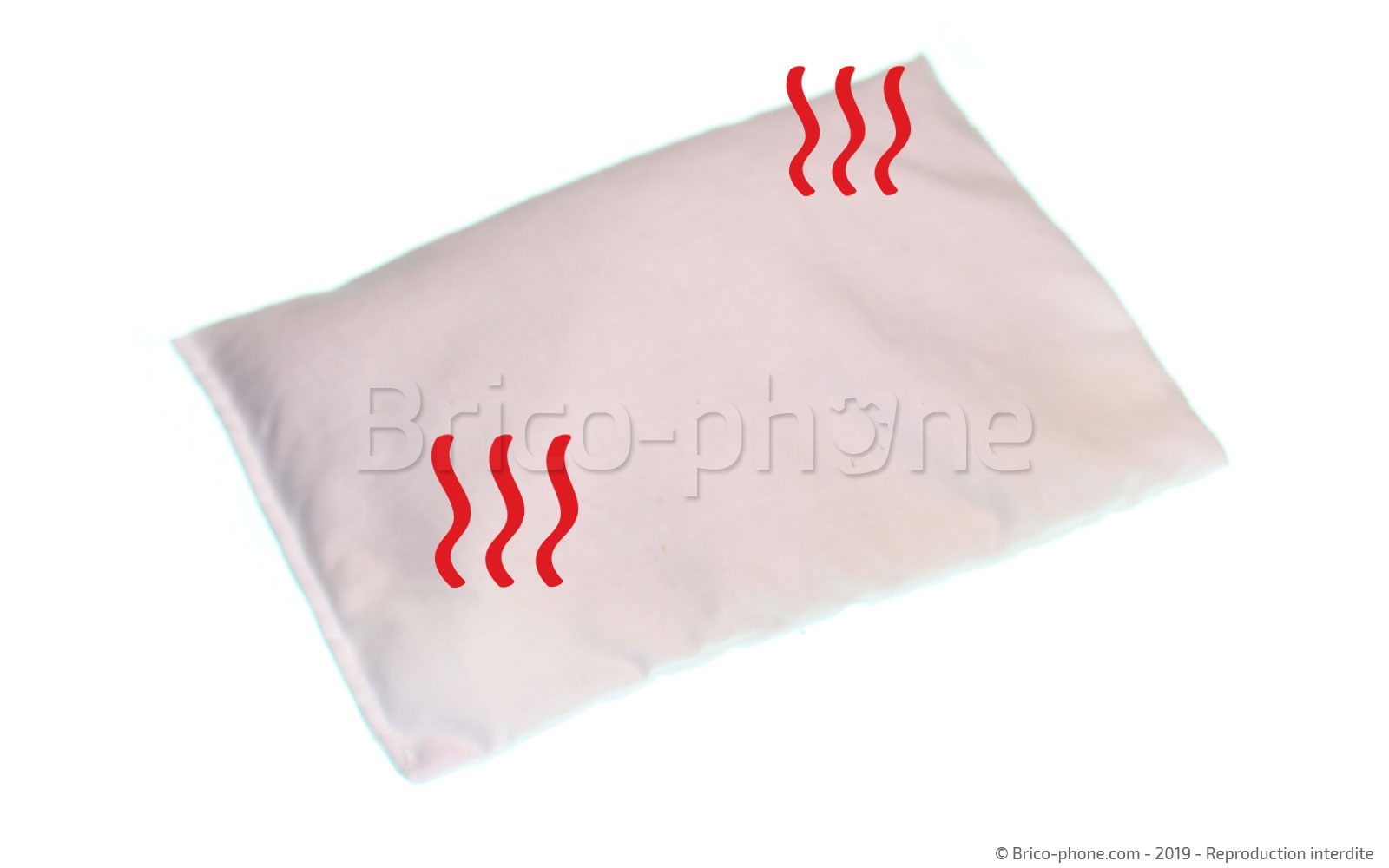

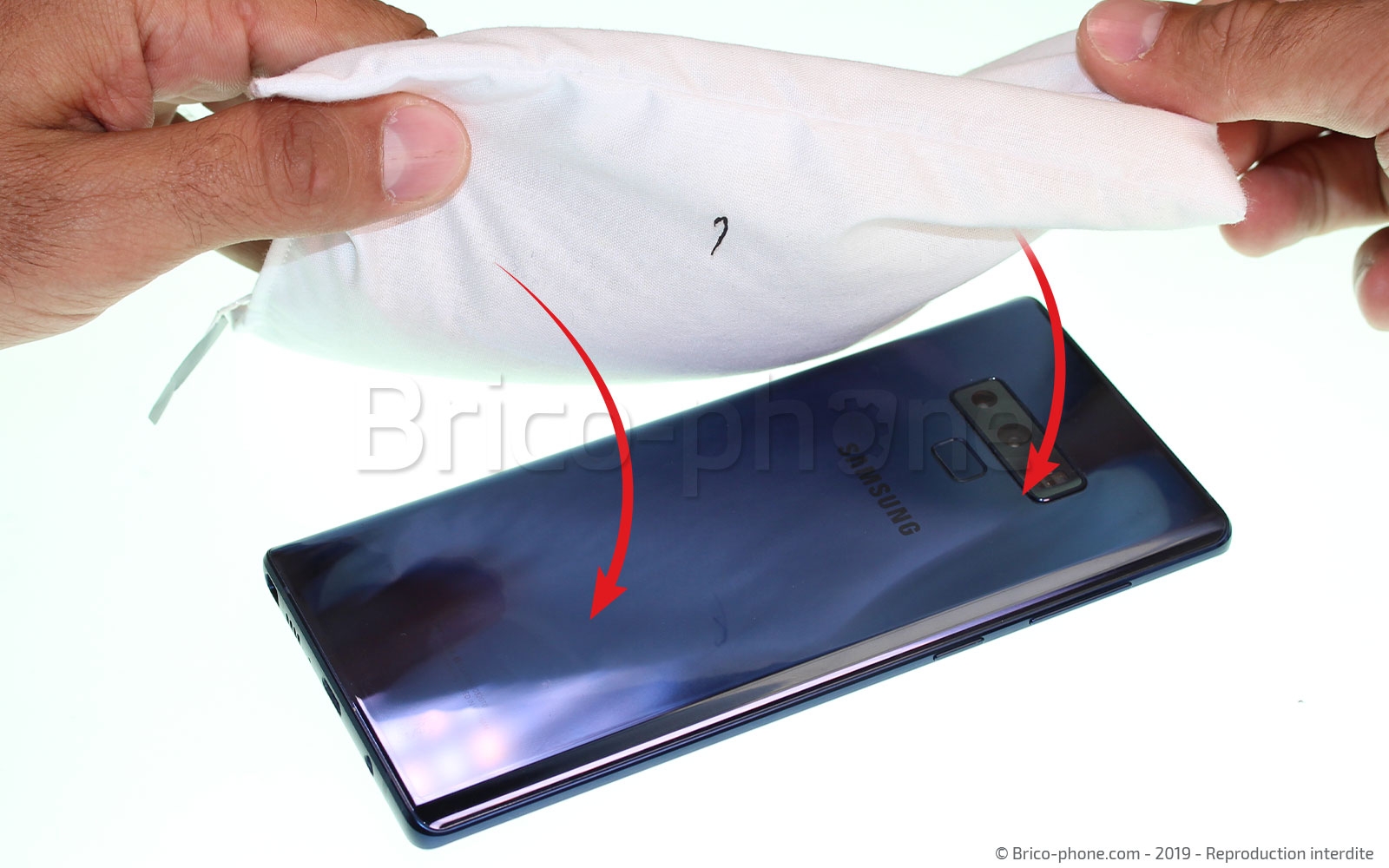

Chauffez le contour de la vitre arrière à l'aide d'un petit pistolet à air chaud ou d'un coussin chauffant . Si vous optez pour la seconde méthode, il suffit de faire chauffer la pochette 20 à 30 secondes au micro-onde, puis de la placer sur la partie de la vitre à décoller. L'action de la chaleur va faire ramollir la colle et faciliter le décollement de la vitre.
Pièces
Décapeur thermique petit modèle 14.90€
Petit coussin chauffant pour décoller les vitres 6.90€
Etape 4

Etape 4 Positionner la ventouse

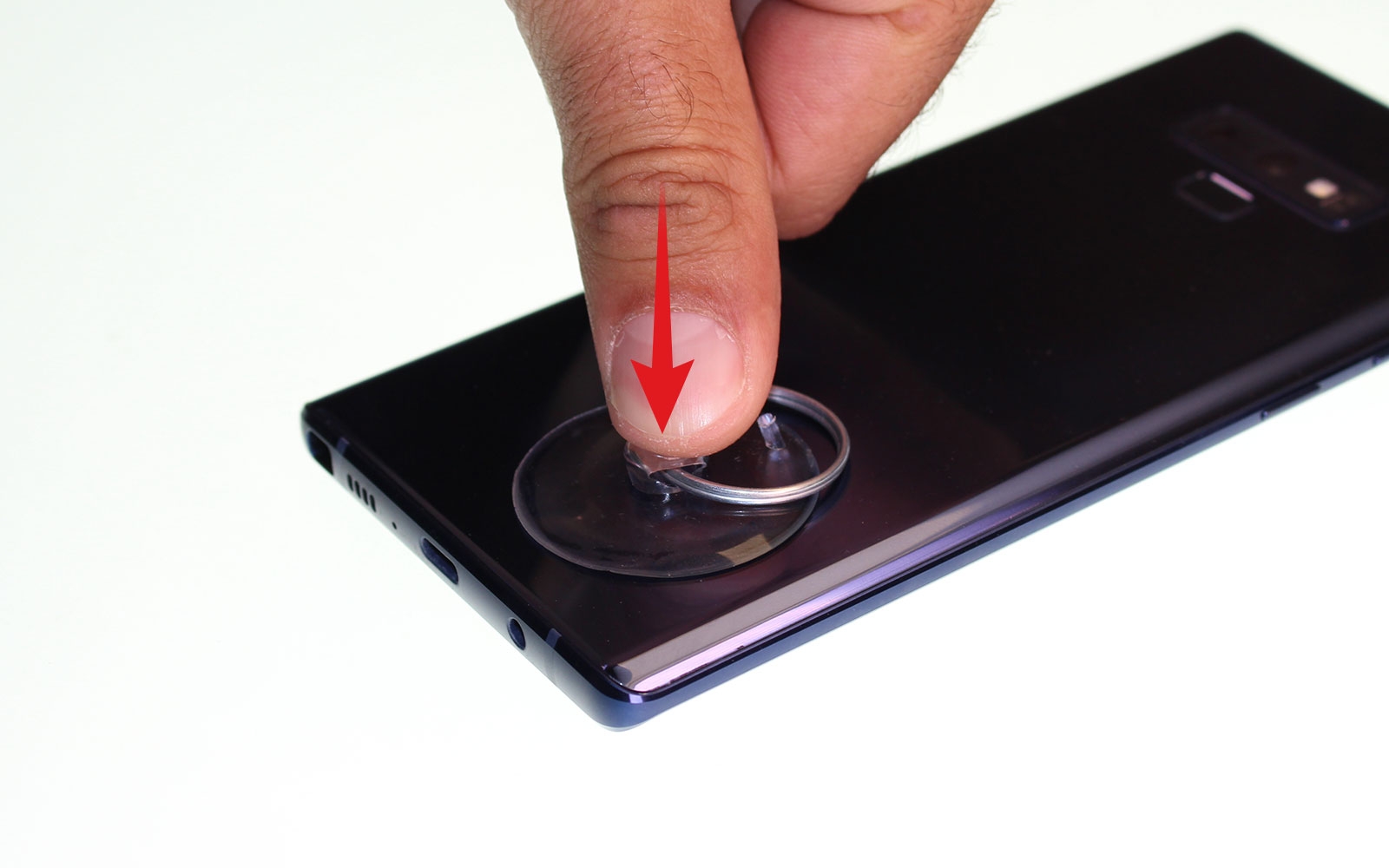

Prenez la ventouse puis faites la adhérer sur le bas du cache arrière en exerçant une forte pression dessus.
Outils
Ventouse
Etape 5

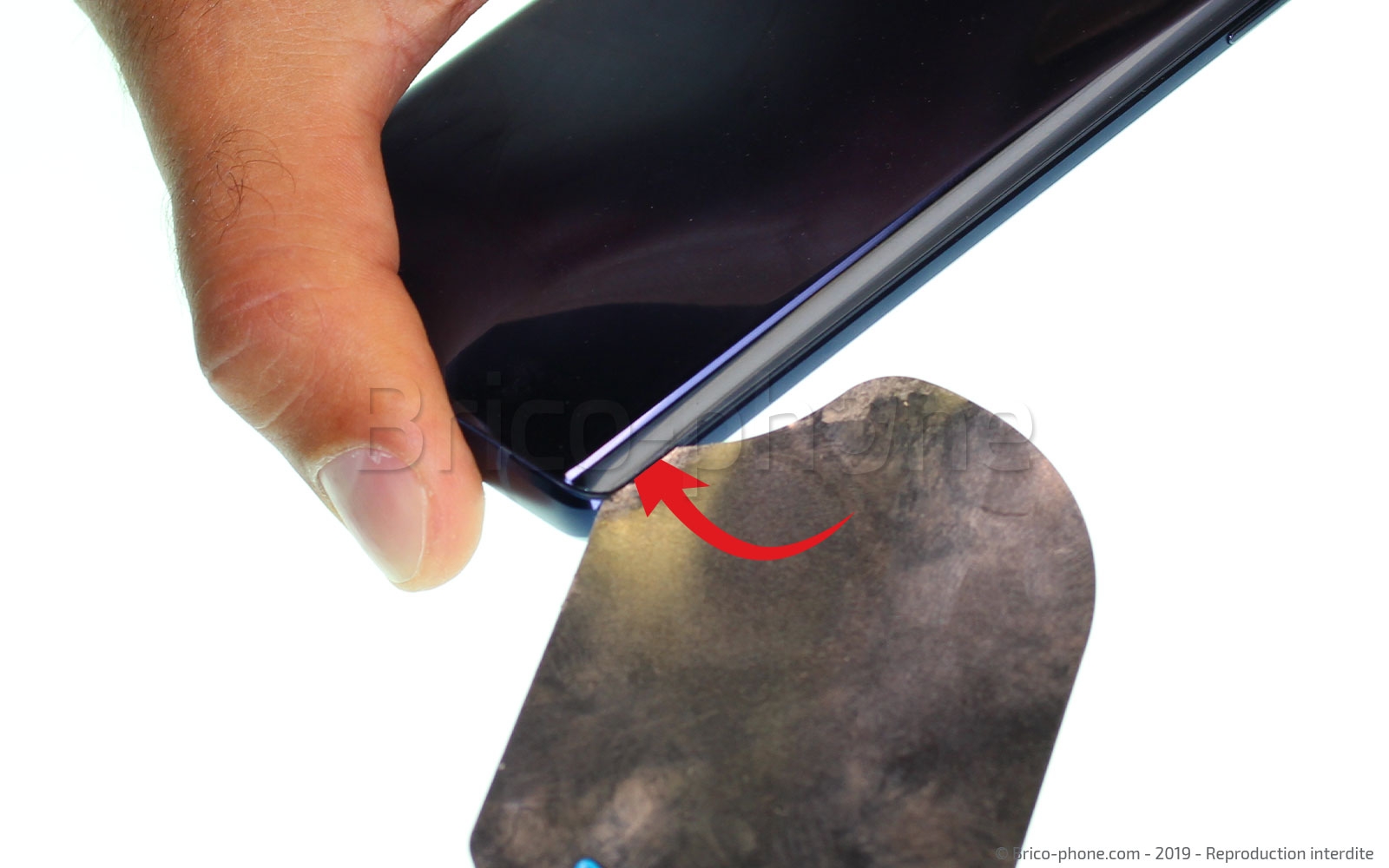

Etape 5 Créer les points d'insertions

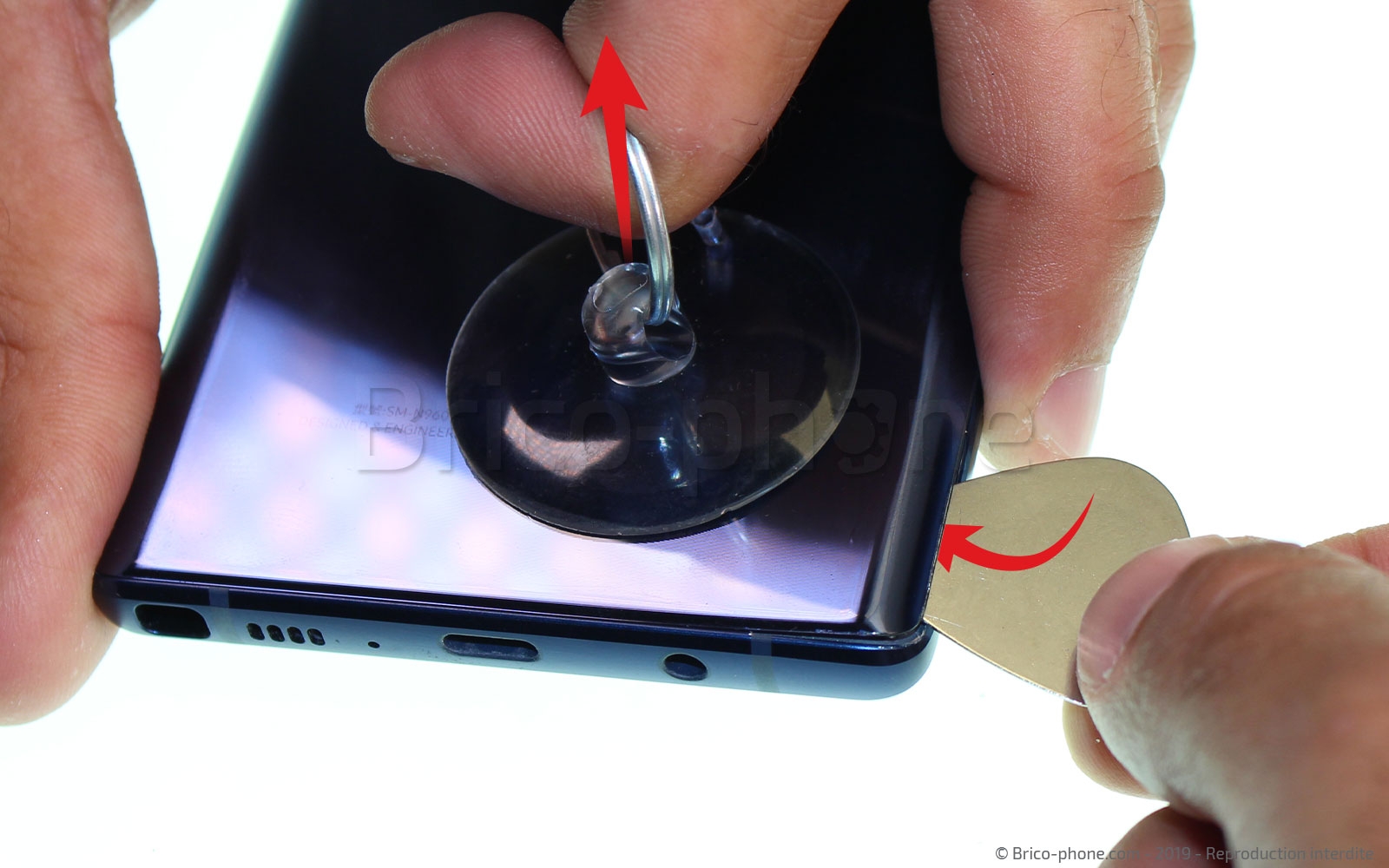

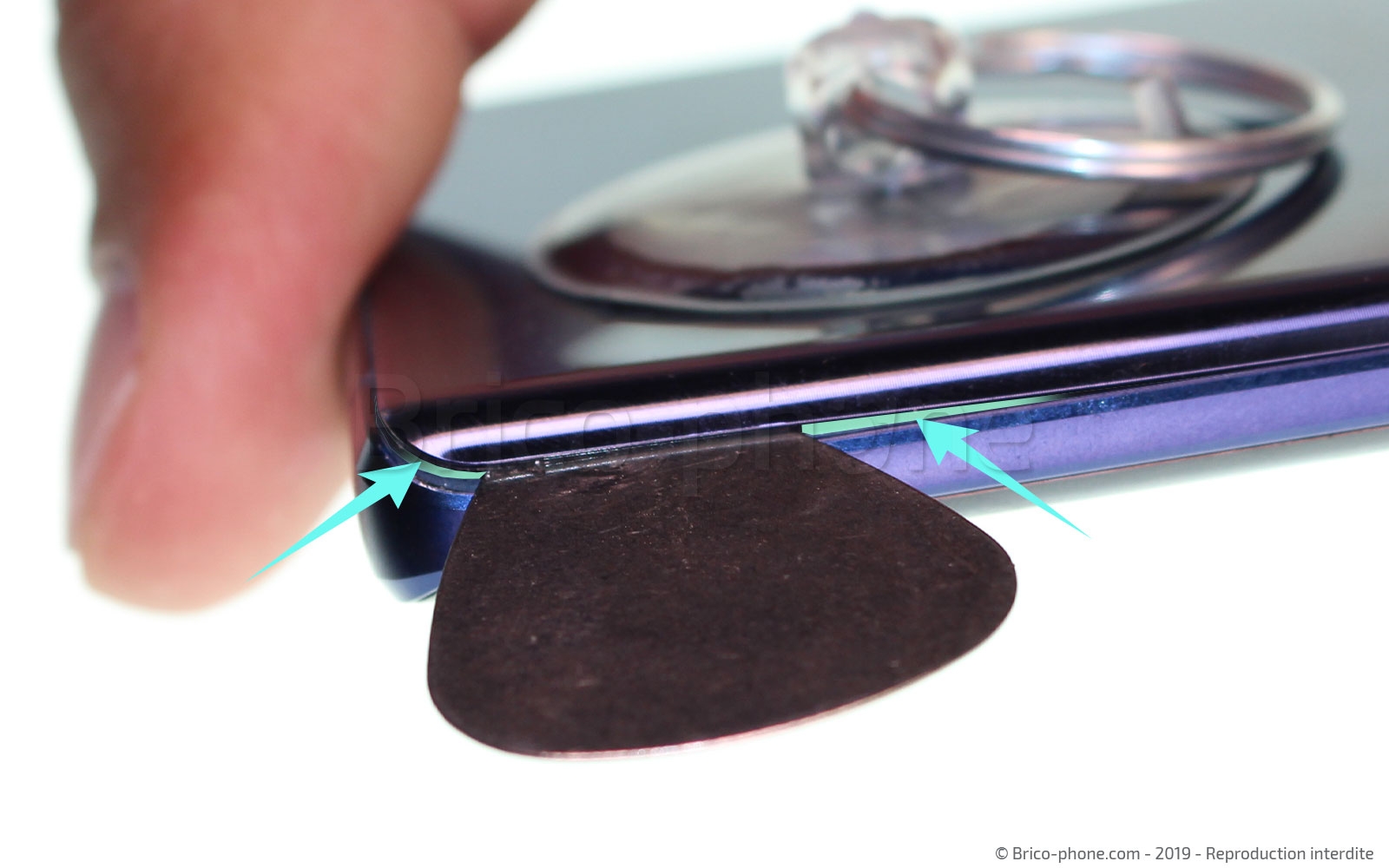

Tirez fortement sur la ventouse par le biais de son anneau métallique, et insérez en même temps le petit médiator métal entre le châssis et le cache arrière. Pour cette opération nous conseillons fortement l'utilisation d'un iFlex car celle ci est extrêmement fine et souple et possède également une très bonne prise en main.

Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 6

Etape 6 Décoller la vitre arrière

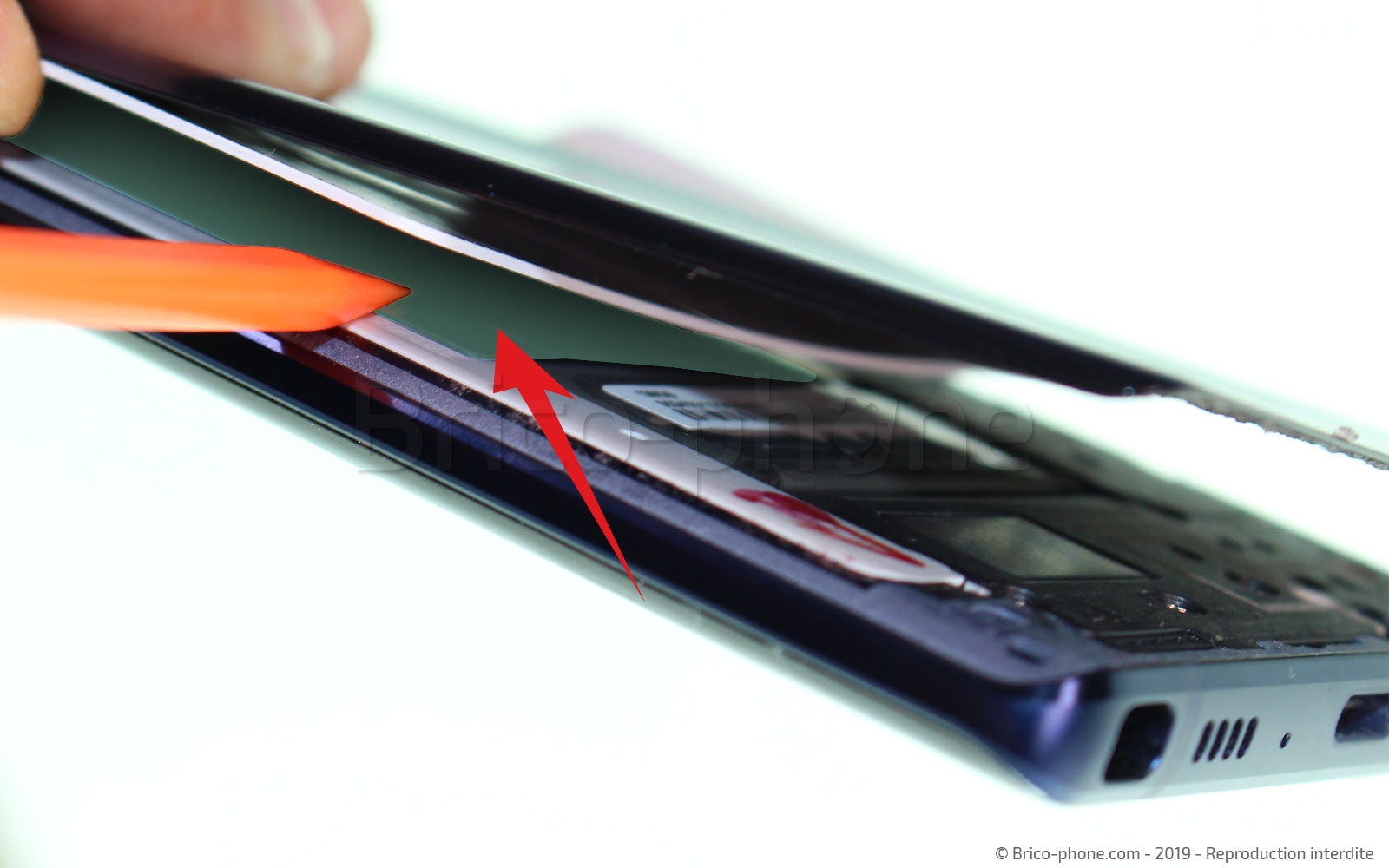

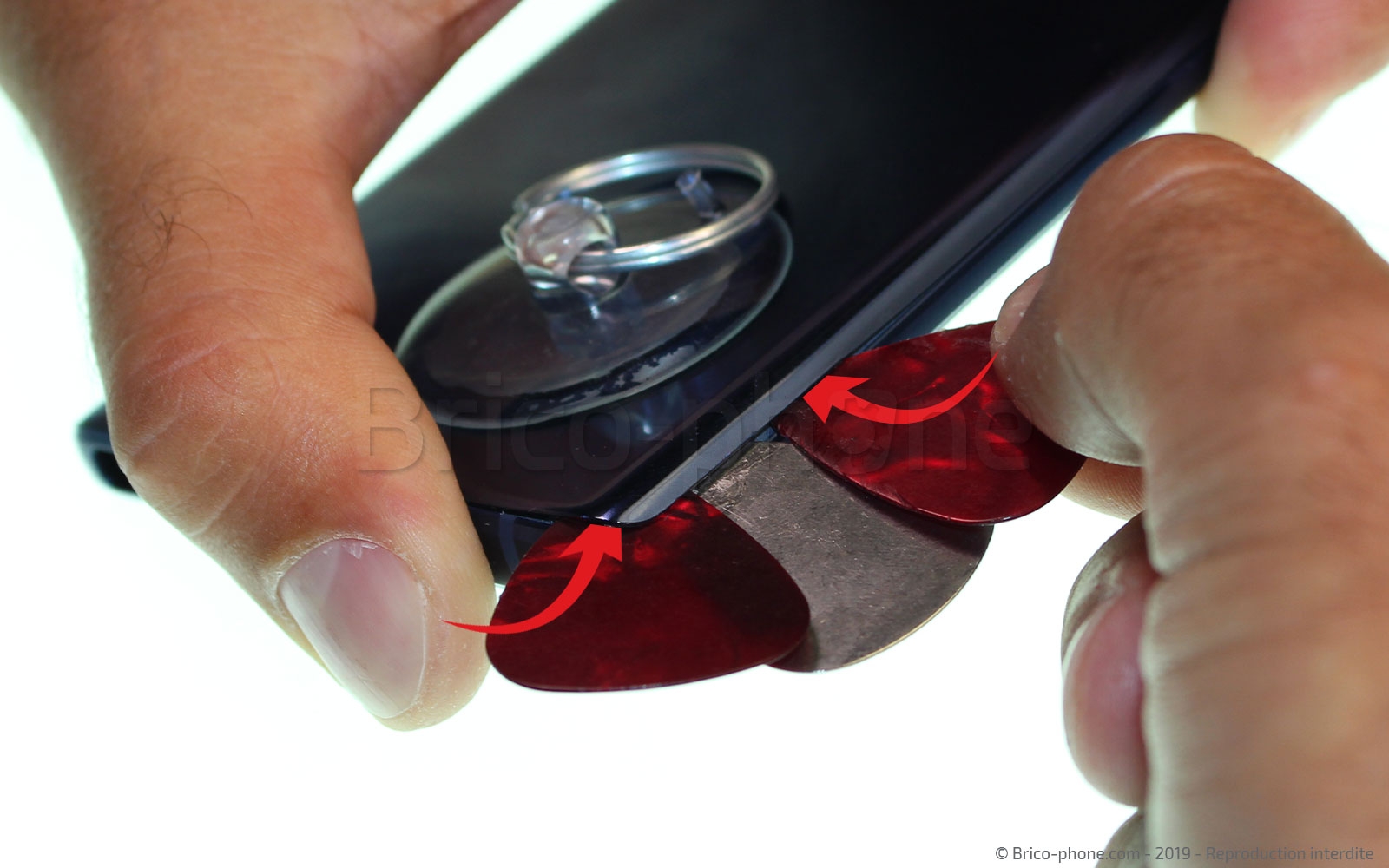

Placez à présent les médiators plastiques comme sur la photo n°1 puis retirez celui en métal. D2 collez ensuite la façade arrière en faisant coulisser les médiators sous la vitre. Si vous sentez trop de résistance, n'hésitez pas à chauffer un peu plus.
Faites attention à la nappe gérant la recharge induction car celle-ci se trouve juste sous la vitre.
Retirez ensuite entièrement le cache.
Outils
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Etape 7

Etape 7 Dévisser le support dela nappe NFC

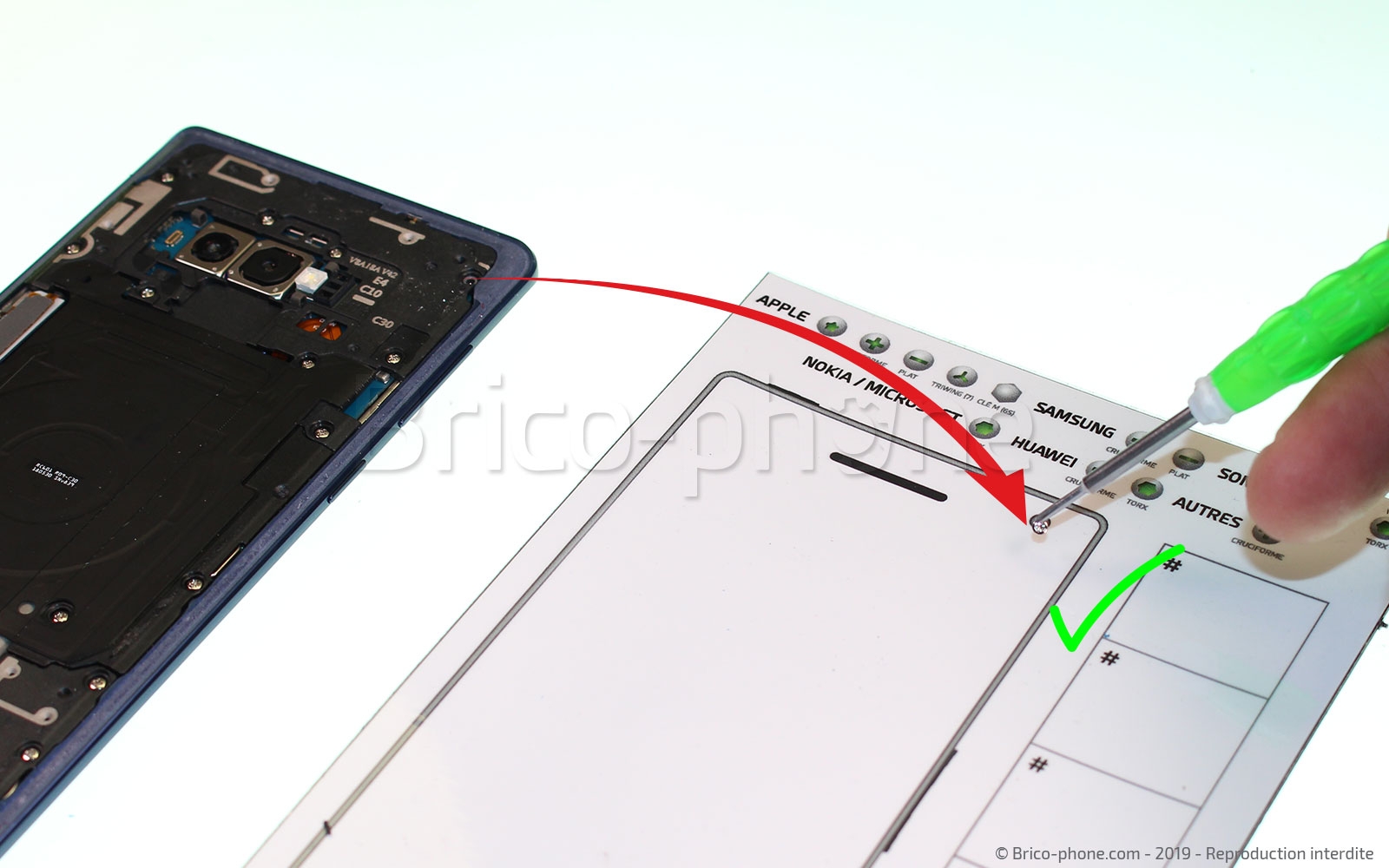

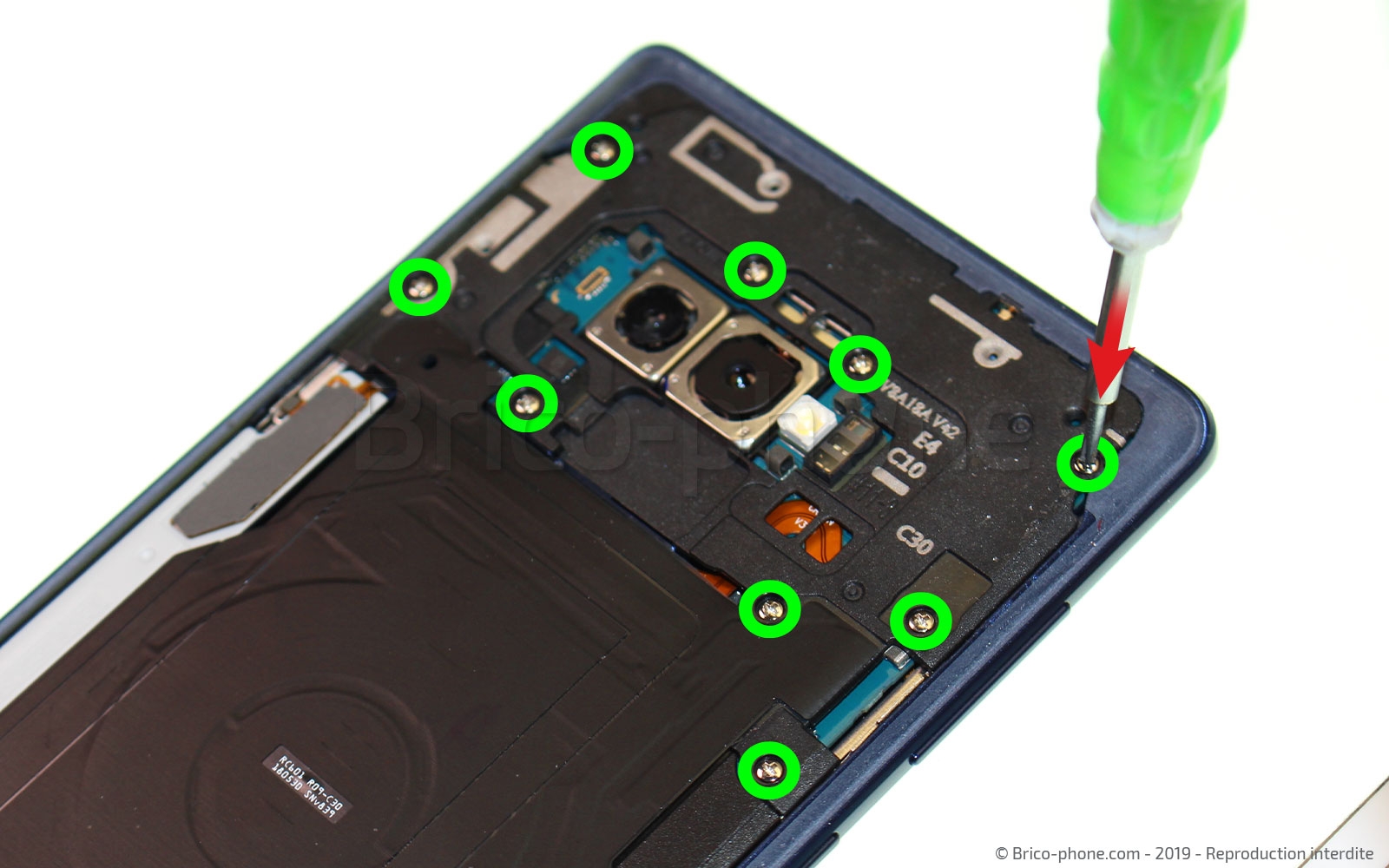

Retirez les vis maintenant le support de l'antenne NFC à l'aide du tournevis puis déposer les au fur et à mesure sur votre patron d'aide au montage fourni dans votre commande.
Outils
Tournevis Cruciforme
Etape 8

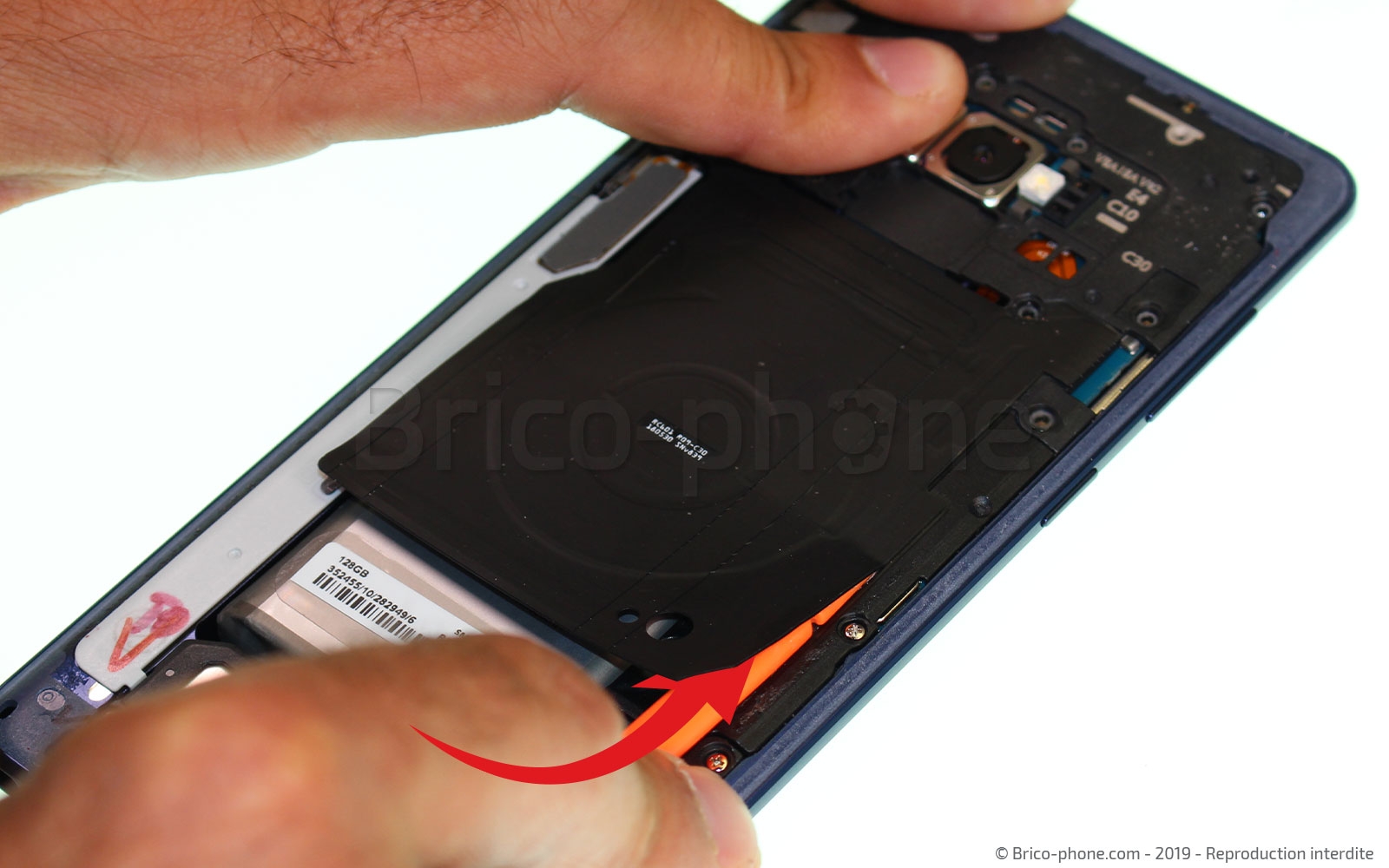

Etape 8 Décoller la nappe NFC

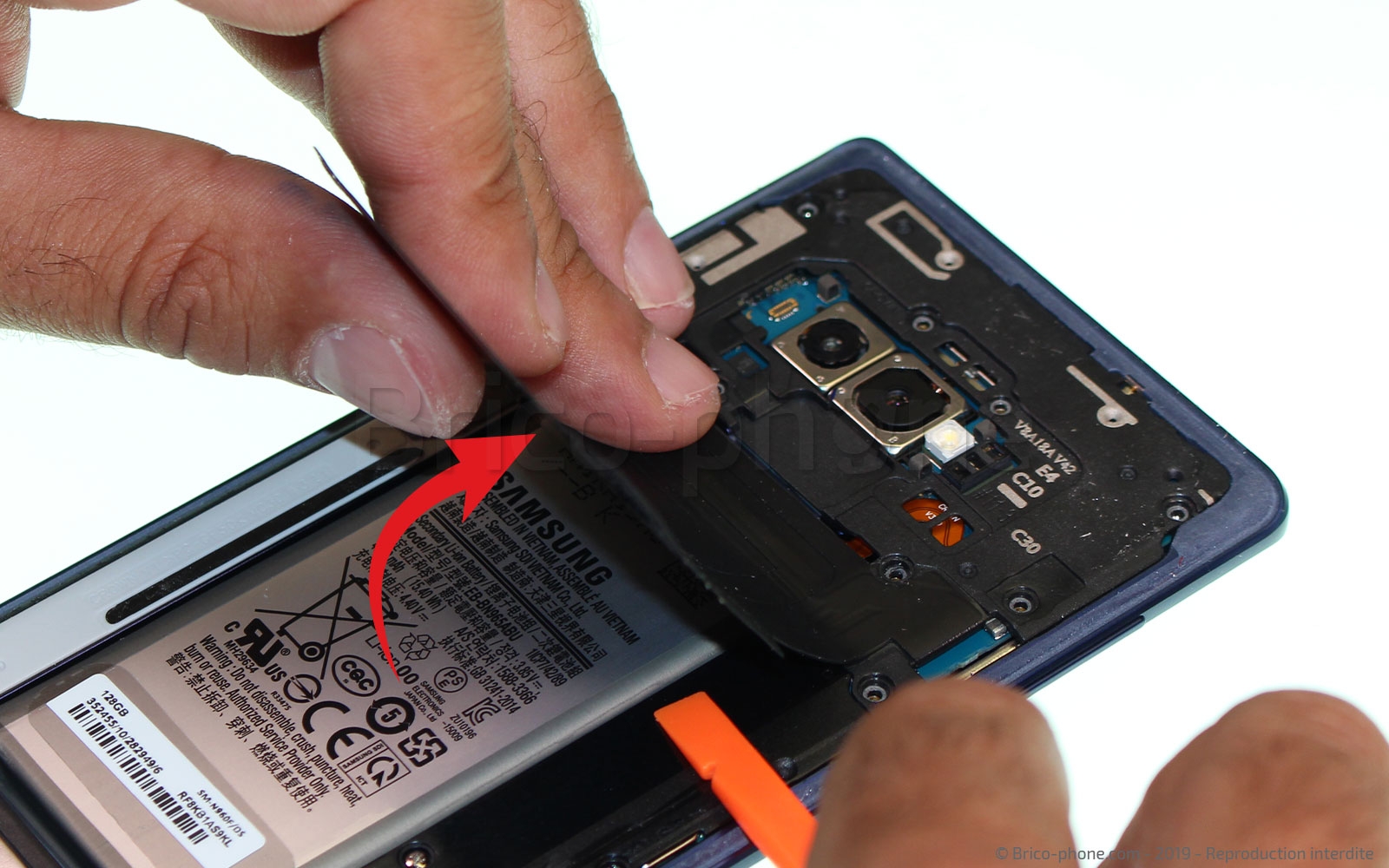

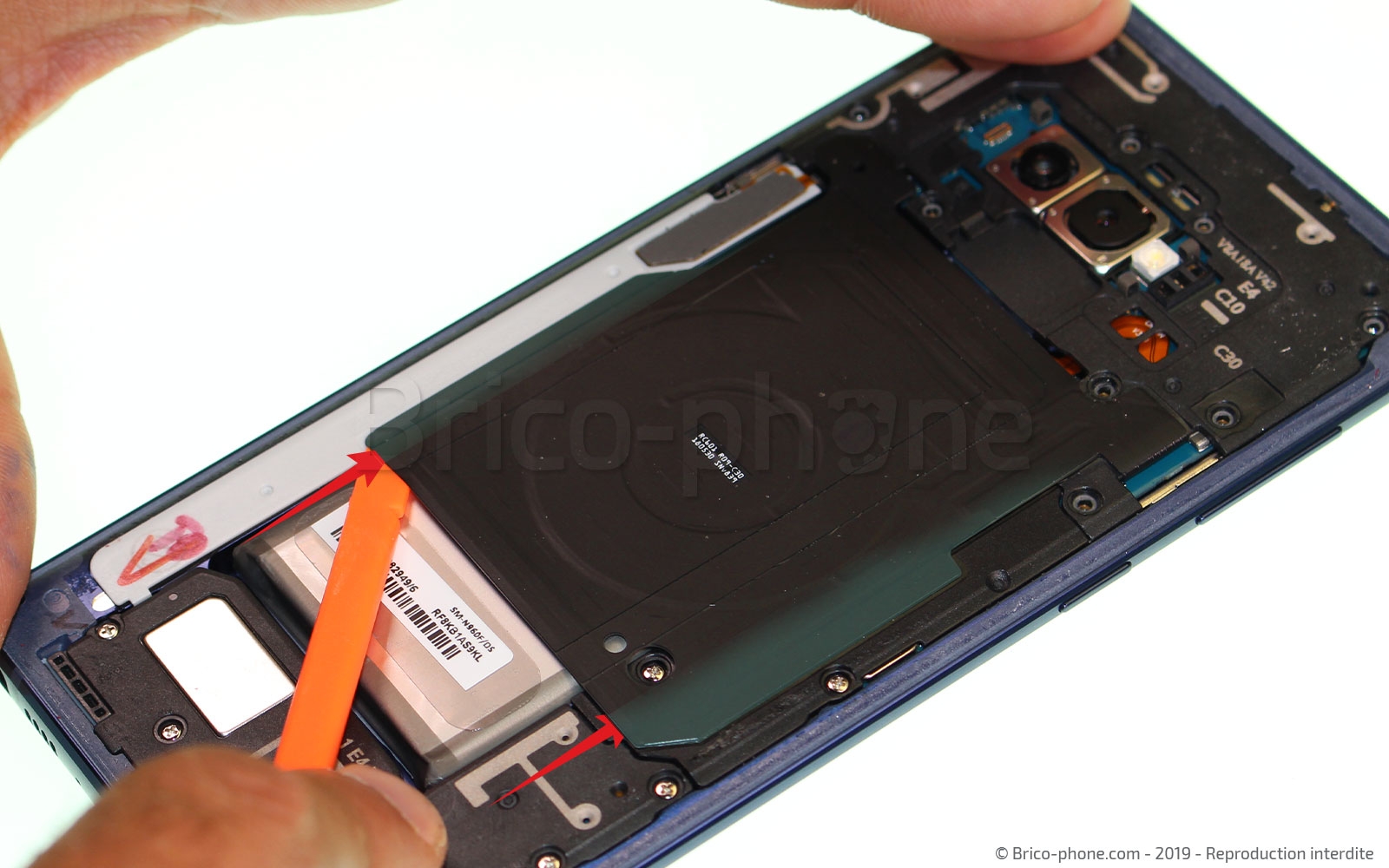

Prenez votre levier nylon, puis décollez la nappe permettant la recharge sans fil de votre note 9 ainsi que de faire communiquer 2 appareils afin par exemple de partager des photos.
Attention n'essayez pas de retirer la nappe car celle-ci est collée sur son support .
Outils
Levier Nylon
Etape 9

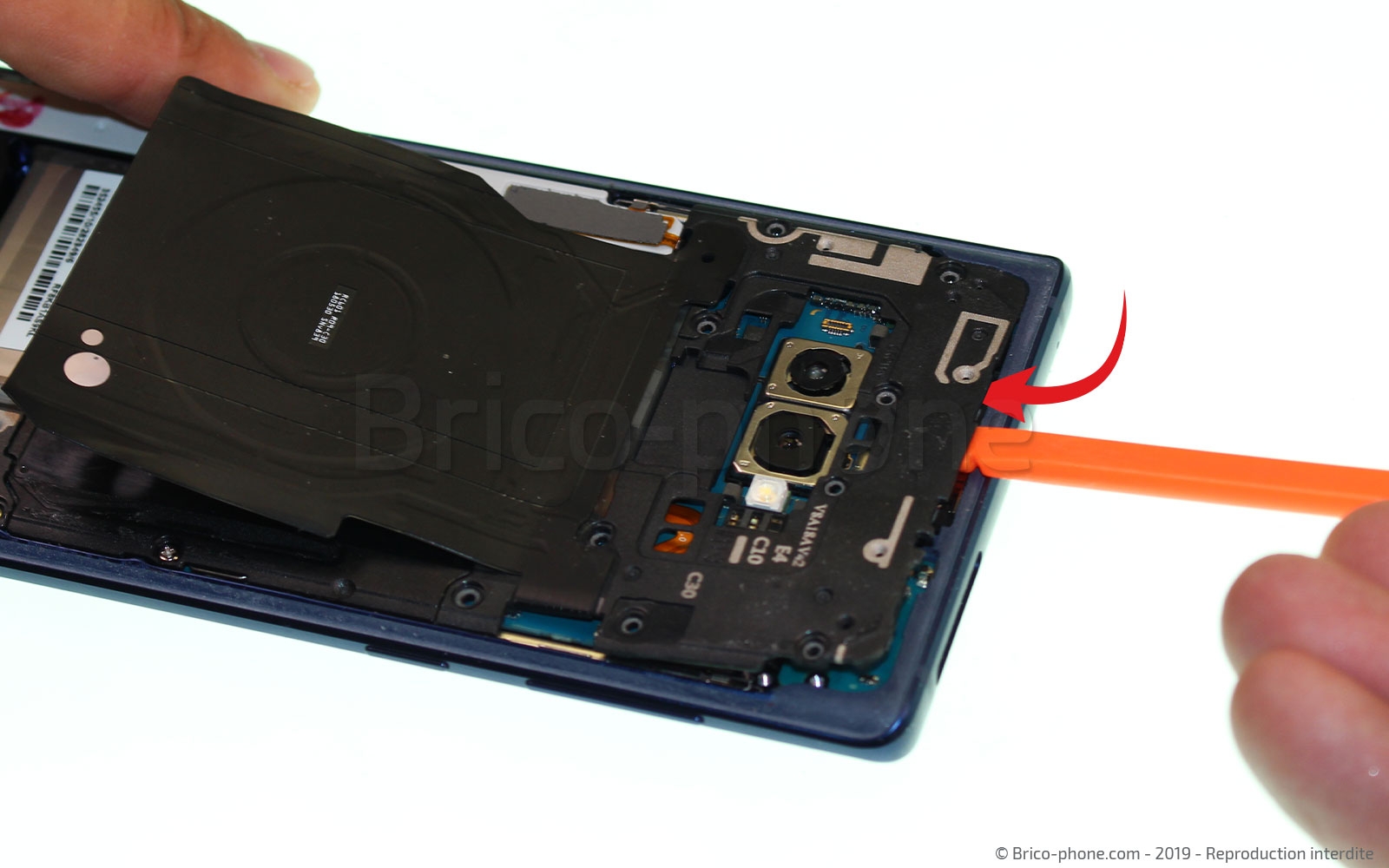

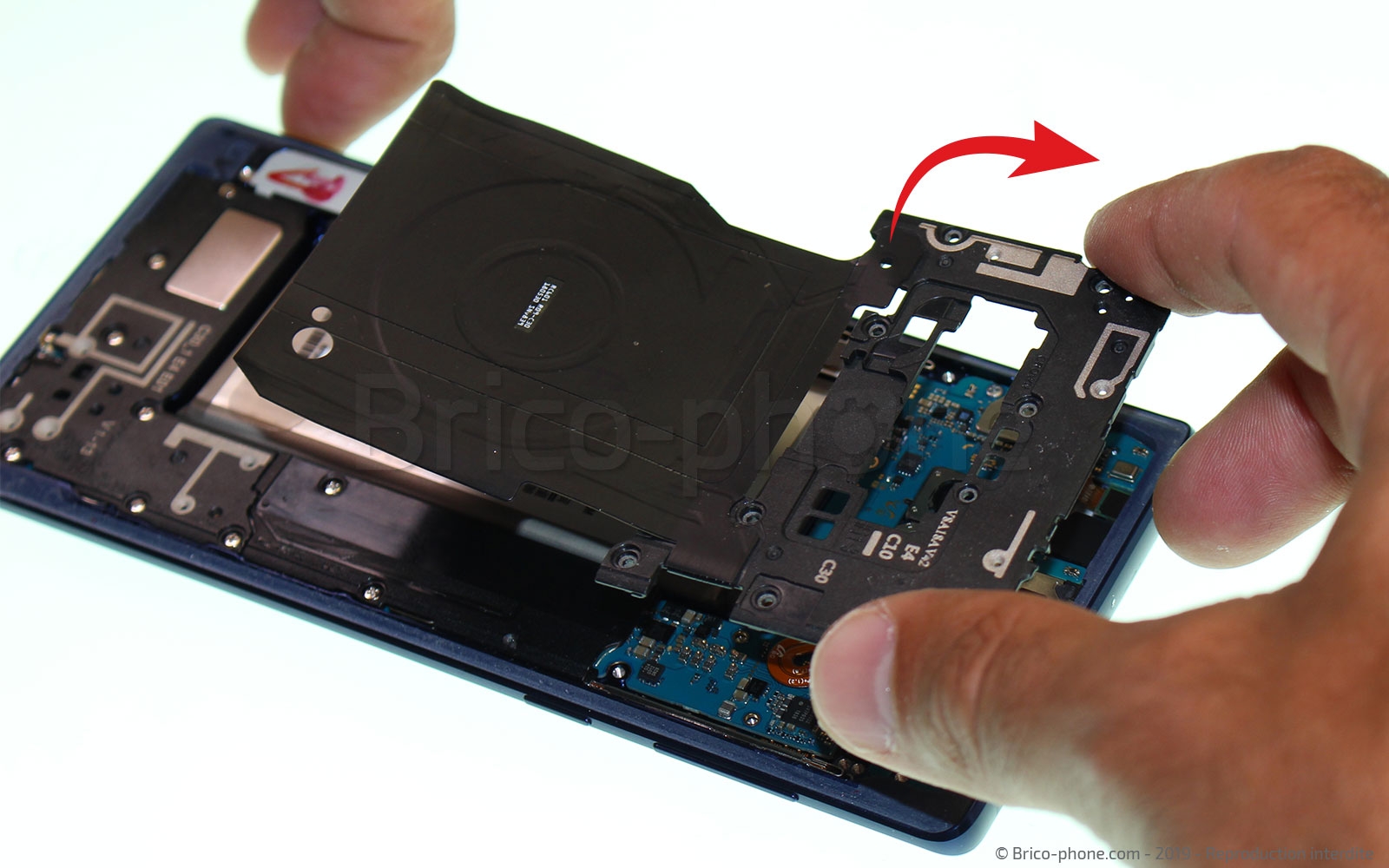

Etape 9 Retirer le module NFC

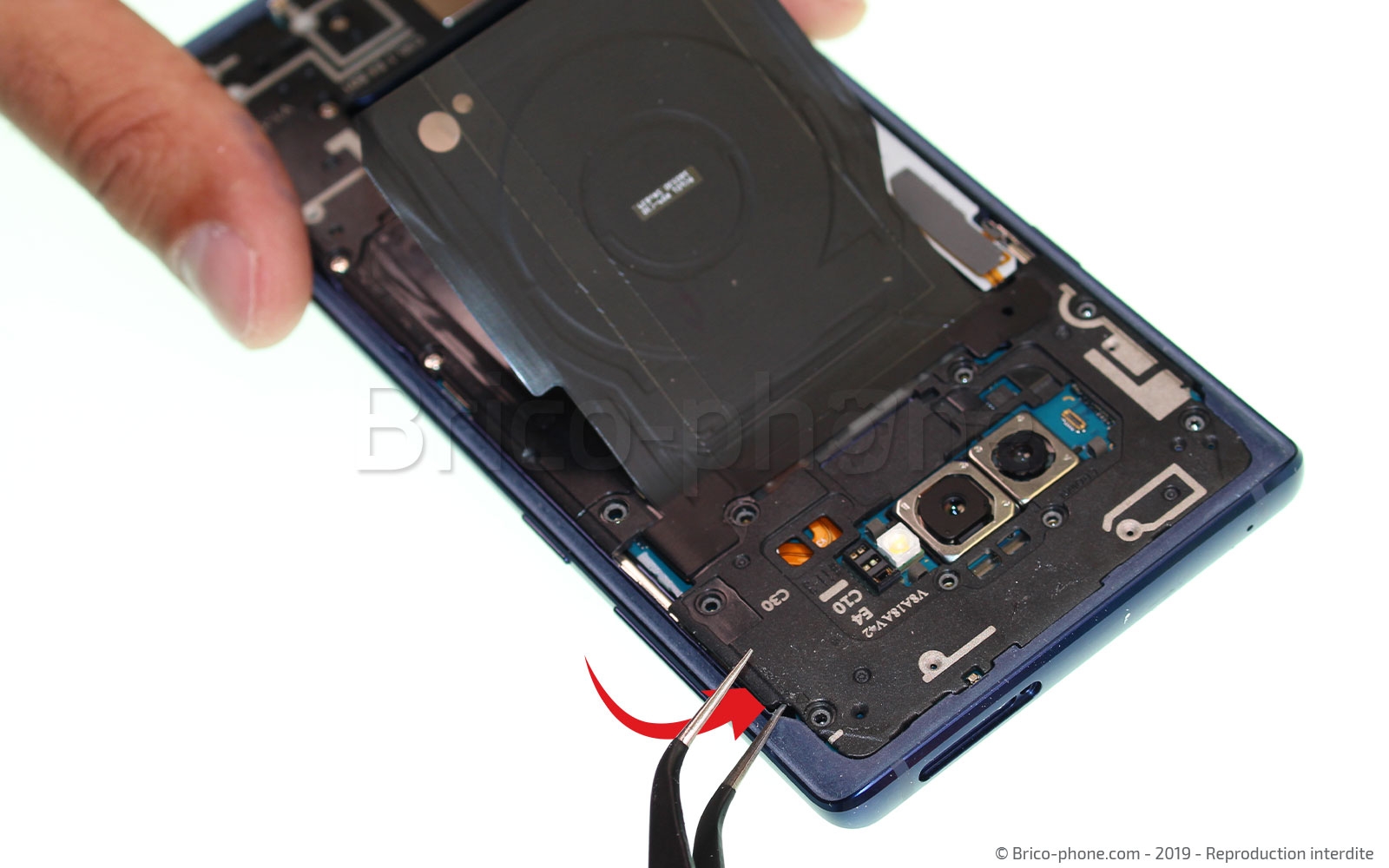

Déclipsez le support de la nappe NFC à l'aide du levier et de la pincette, puis sortez l'ensemble .
Outils
Levier Nylon
Pince Brucelles
Etape 10

Etape 10 Déconnecter la batterie

Nous allons maintenant déconnecter la batterie Li-Ion d'une capacité de 4000mAh
Pour cela munissez-vous une nouvelle fois de votre levier nylon puis faites levier afin de débrancher la nappe.
N'utilisez surtout pas d'outil métallique pour cette manipulation car vous risqueriez de créer un court-circuit
Outils
Levier Nylon
Etape 11

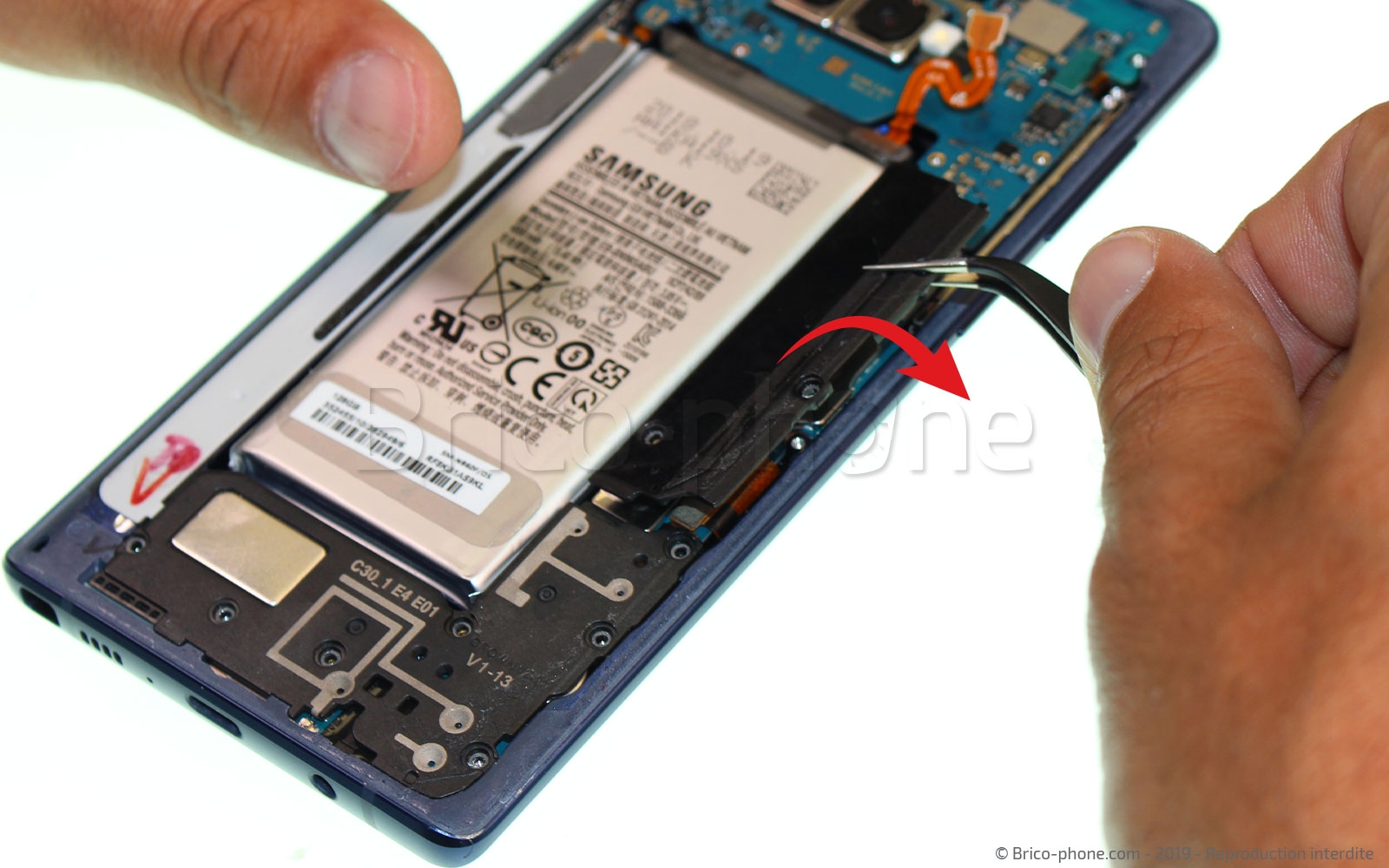

Etape 11 Sortir le bloc haut-parleur externe

Prenez une nouvelle fois le tournevis cruciforme afin de dégager les 9 vis qui maintiennent le bloc haut-parleur externe et le cache latéral de la carte-mère. Retirez ensuite ces 2 éléments simplement à l'aide de la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Pièces
0.00€
Etape 12

Etape 12 Déconnecter la carte USB/Dock

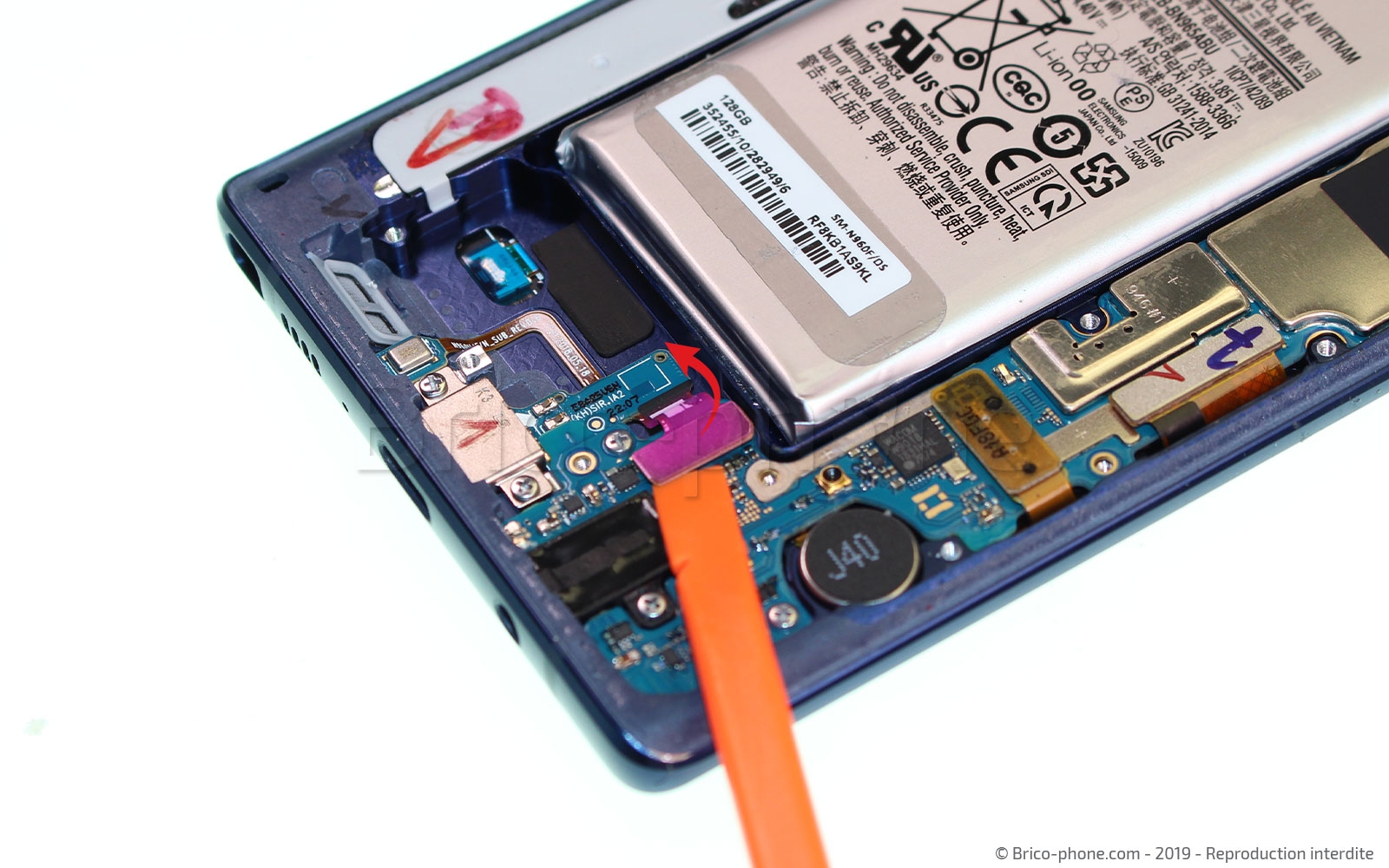

toujours avec l'aide d'un levier, débranchez la prise usb-C de la carte-mère.
Outils
Levier Nylon
Etape 13

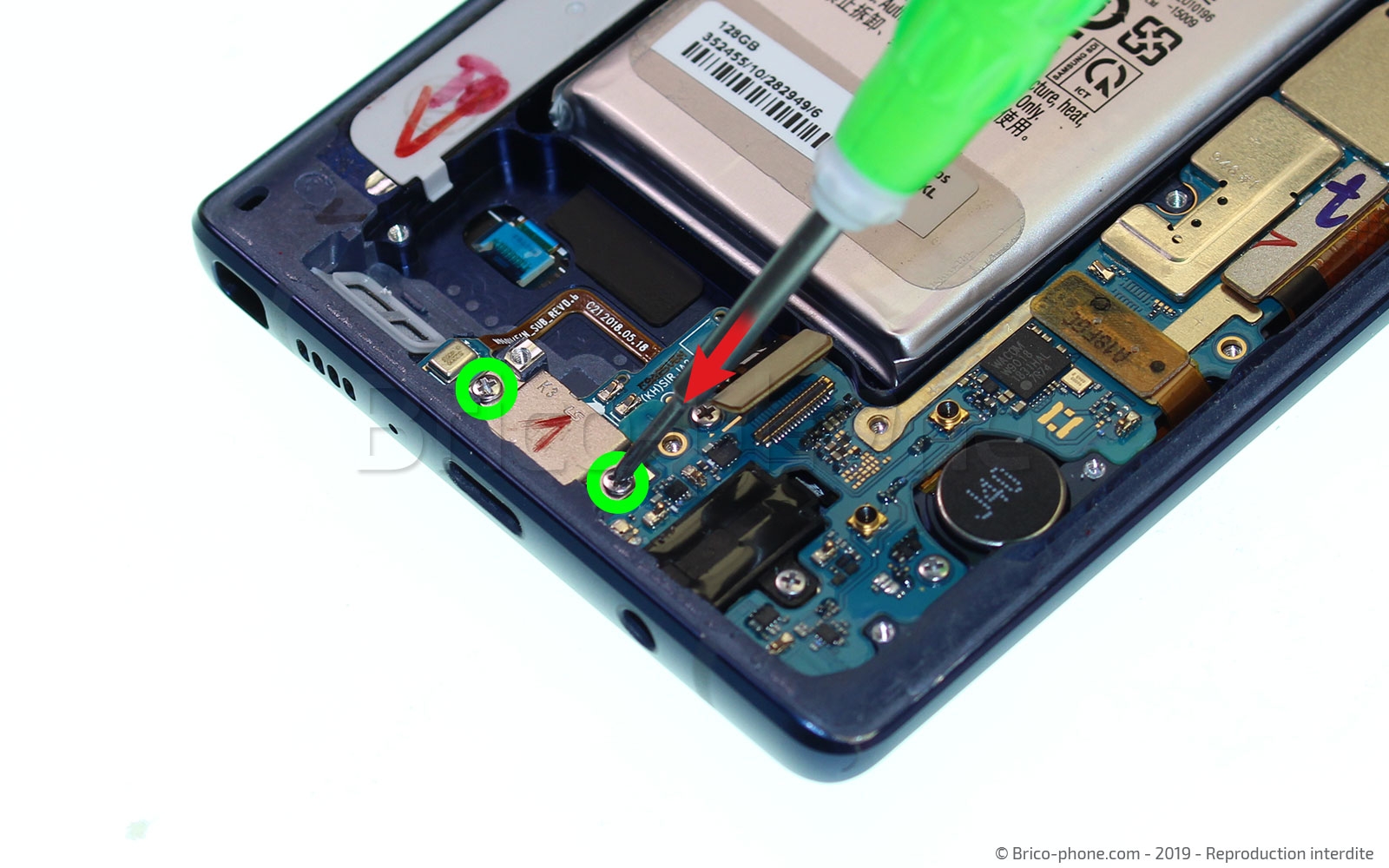

Etape 13 Retirer les vis

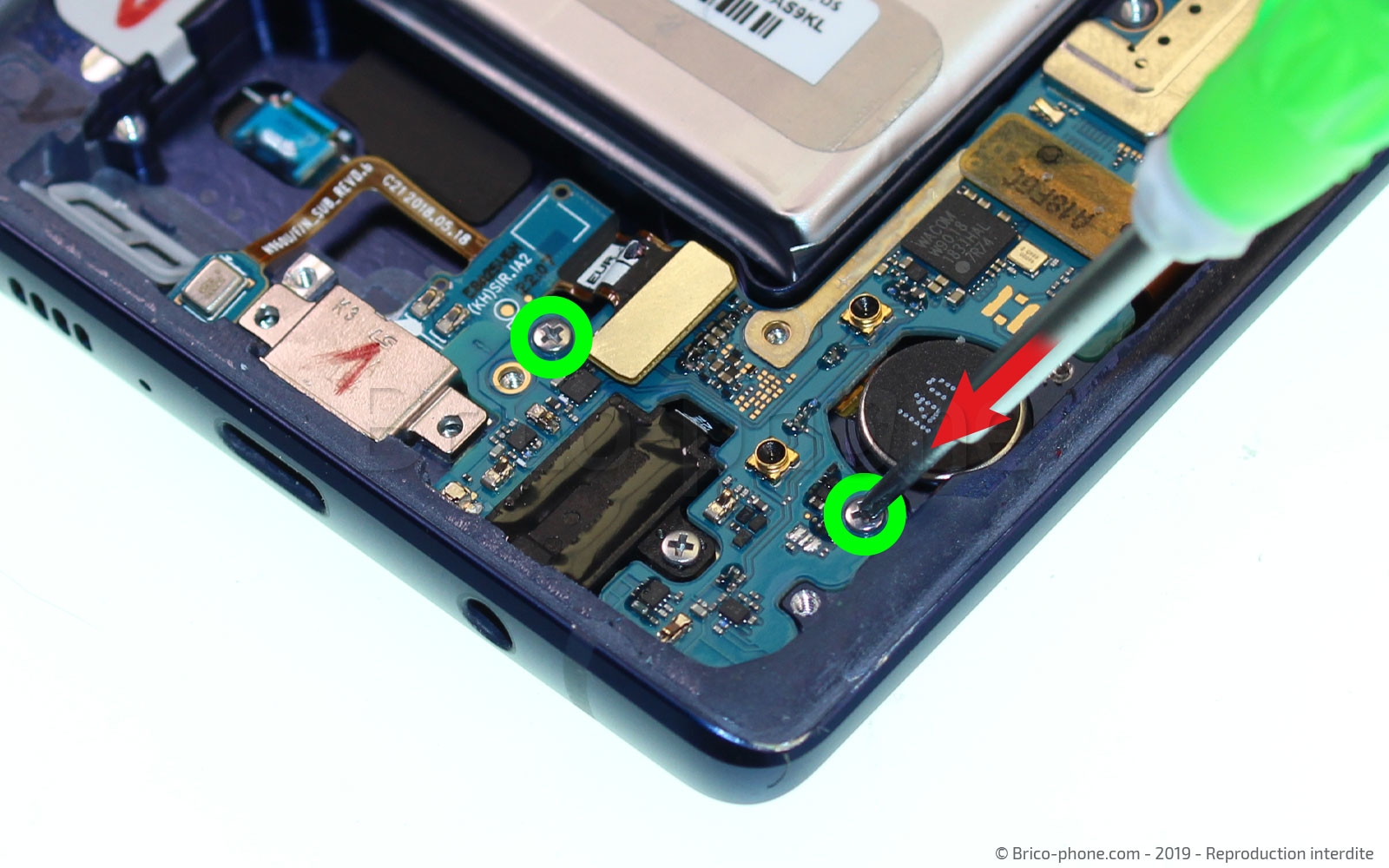

Retirez les 4 vis qui maintiennent le connecteur de charge, puis celle située à gauche de la caméra arrière et qui permet de fixer la carte-mère.
Outils
Tournevis Cruciforme
Etape 14

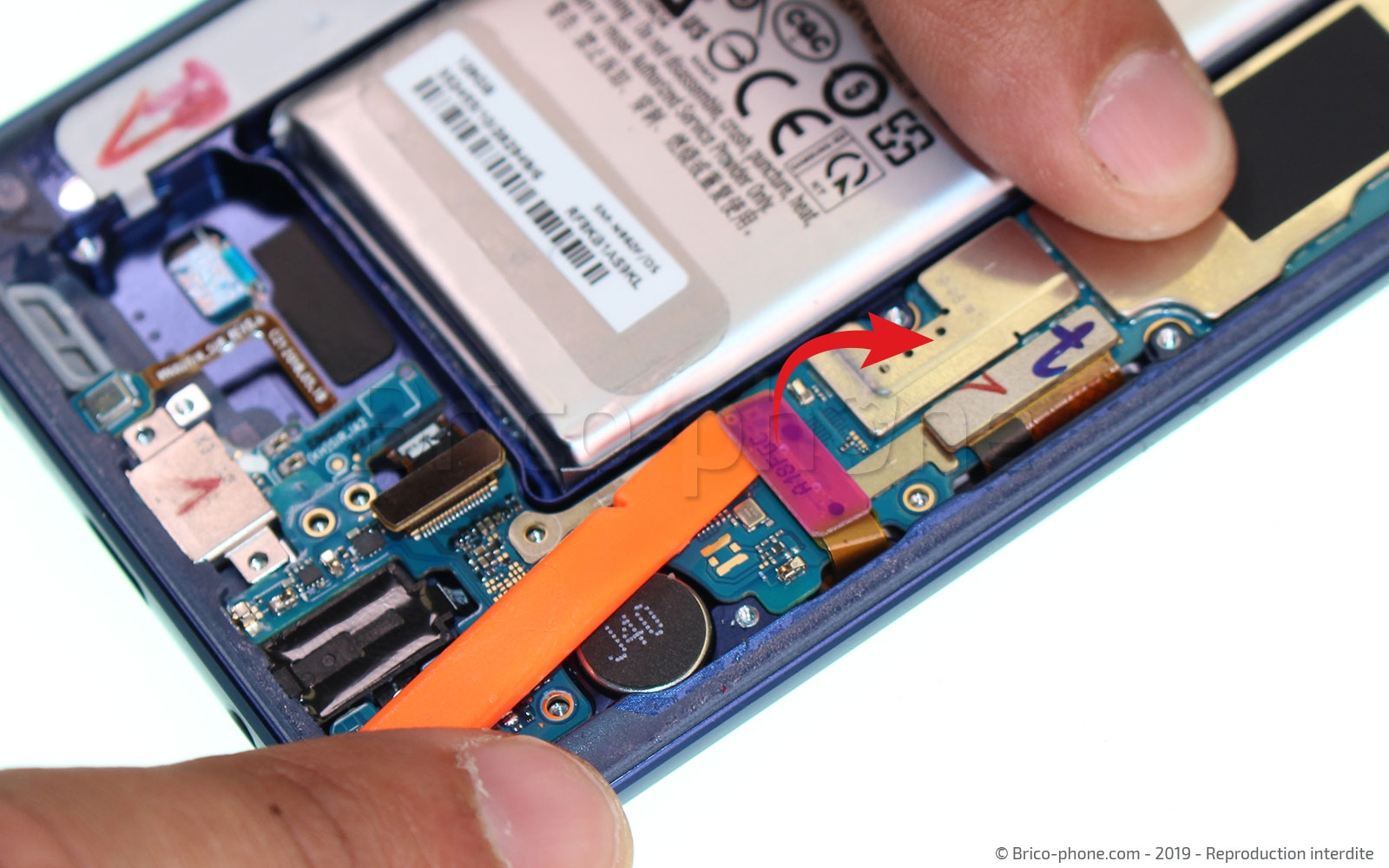

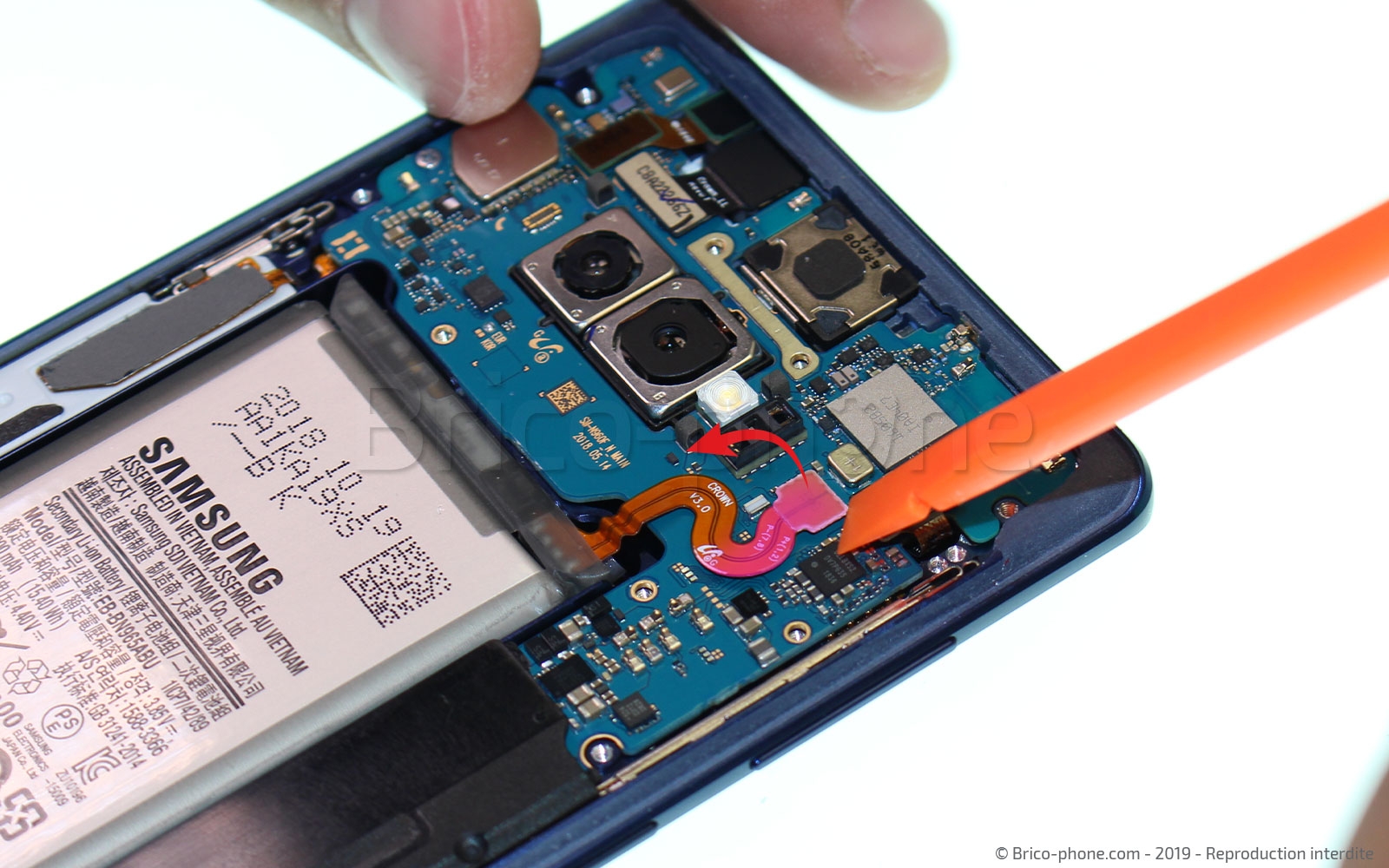

Etape 14 Déconnecter les nappes de l'ecran

Munissez-vous du spudger afin de débrancher de la carte-mère la nappe de gérant le tactile de votre smartphone puis la nappe de l'écran Amoled.
Outils
Levier Nylon
Etape 15

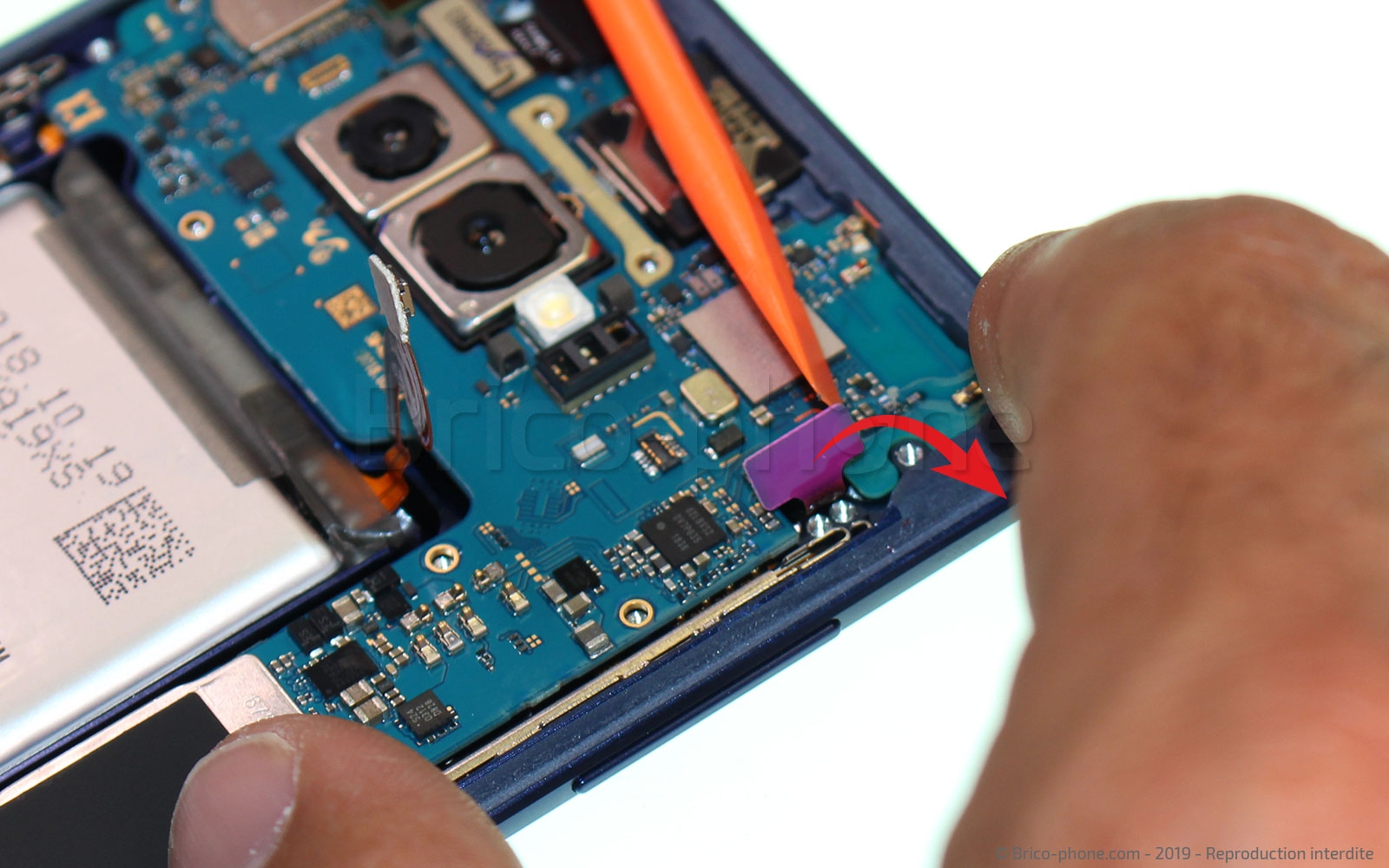

Etape 15 Déconnecter le capteur de luminosité

Nous allons maintenant déconnecter à l'aide du spudger le capteur de luminosité et de proximité. Ce composant permet entre autre de verrouiller l'écran lors d'un appel téléphonique. L'élément comprend également le flash .
Outils
Levier Nylon
Etape 16

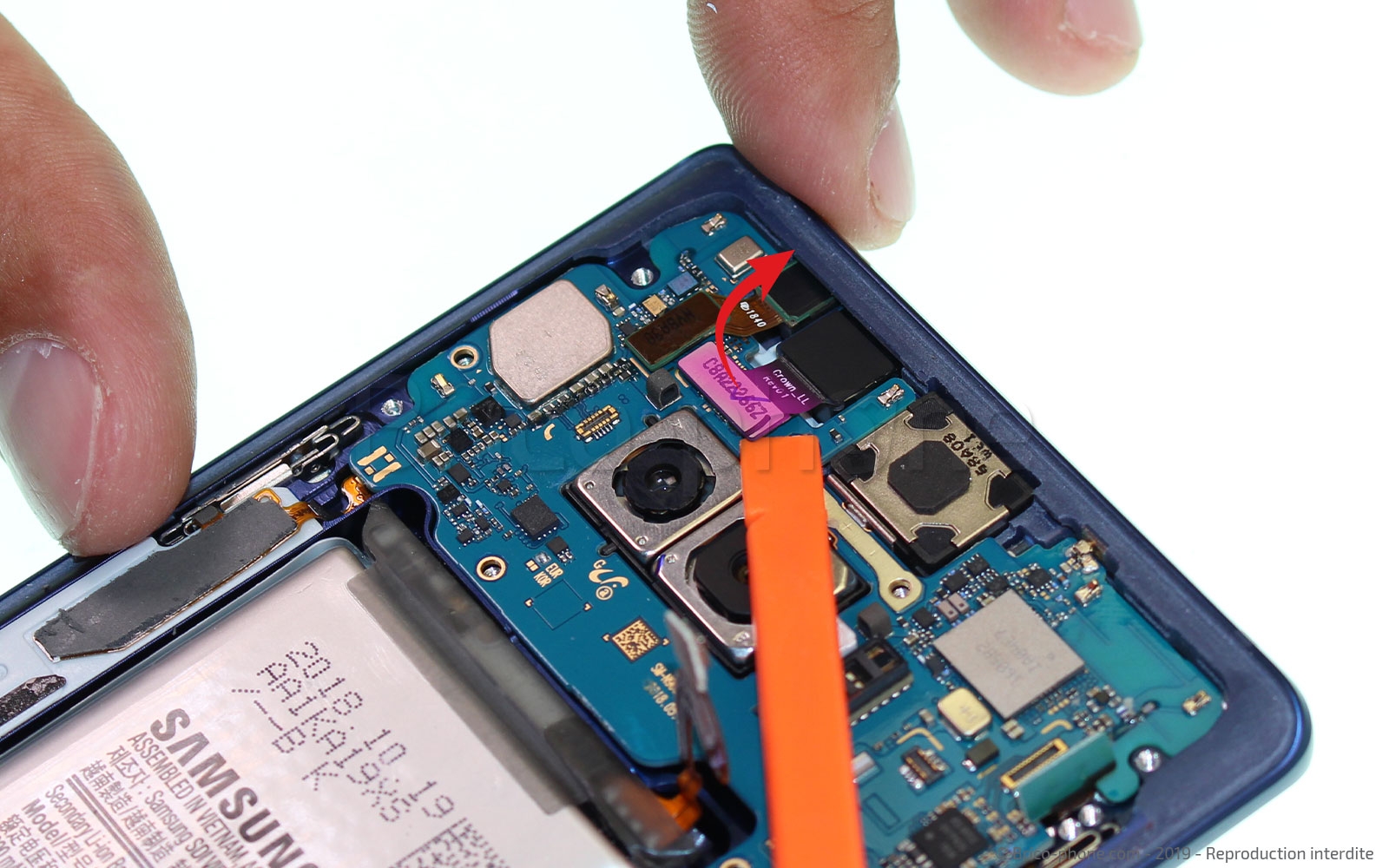

Etape 16 Déconnecter les caméras

Gardez le levier en main puis déconnectez la caméra avant ainsi que le capteur d'iris qui permet de dévérouiller votre appareil.
Outils
Levier Nylon
Etape 17

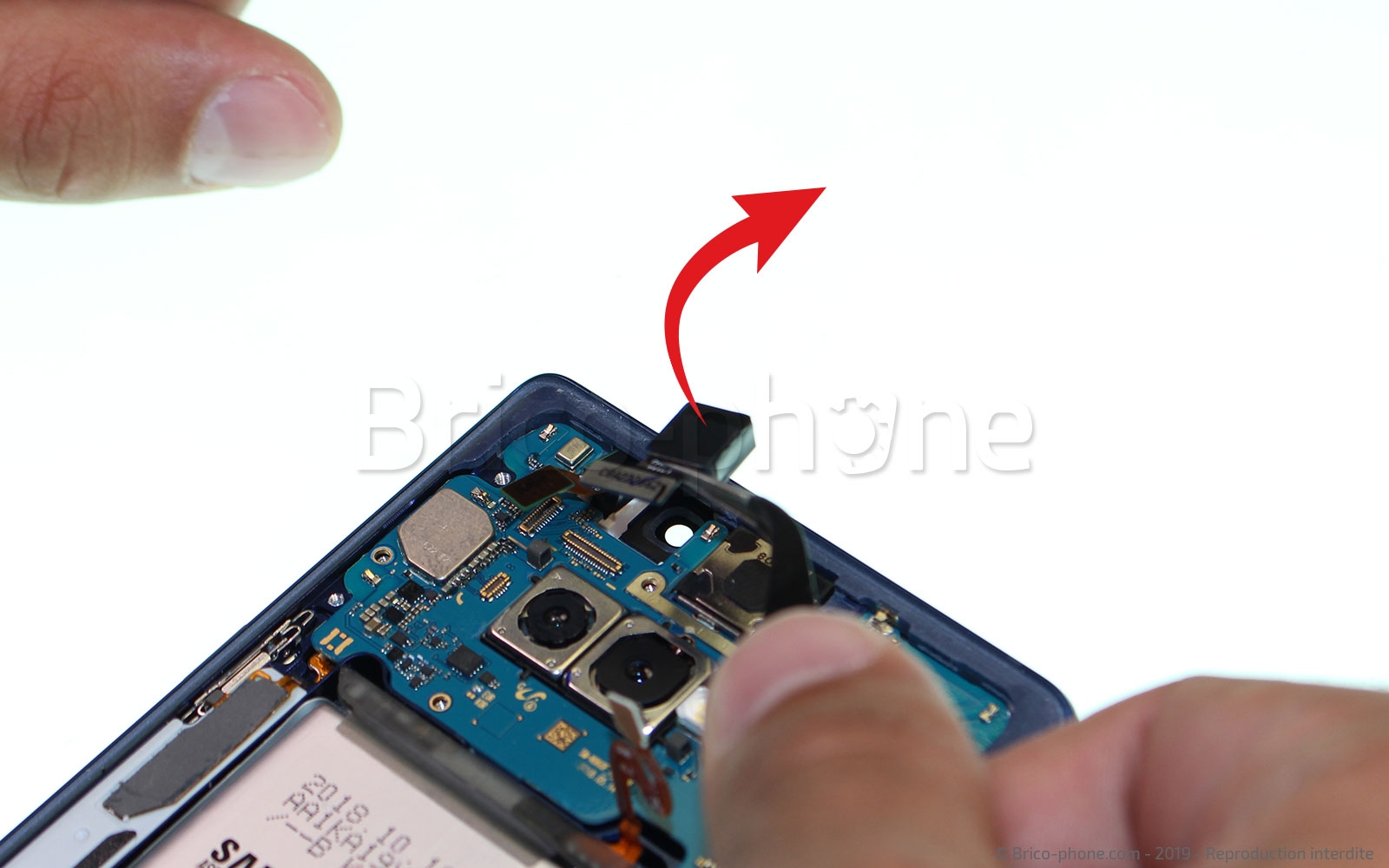

Etape 17 Retirer les caméras

Sortez maintenant les deux caméras à l'aide de la pincette .
Outils
Pince Brucelles
Pièces
Caméra Avant pour Samsung Galaxy Note 9 39.90€
Etape 18

Etape 18 Sortir la carte mère

Maintenant que la carte-mère est libérée de tous ses composants il suffit de la sortir délicatement en façant levier avec le spudger au niveau de sa partie basse
Outils
Levier Nylon
Etape 19

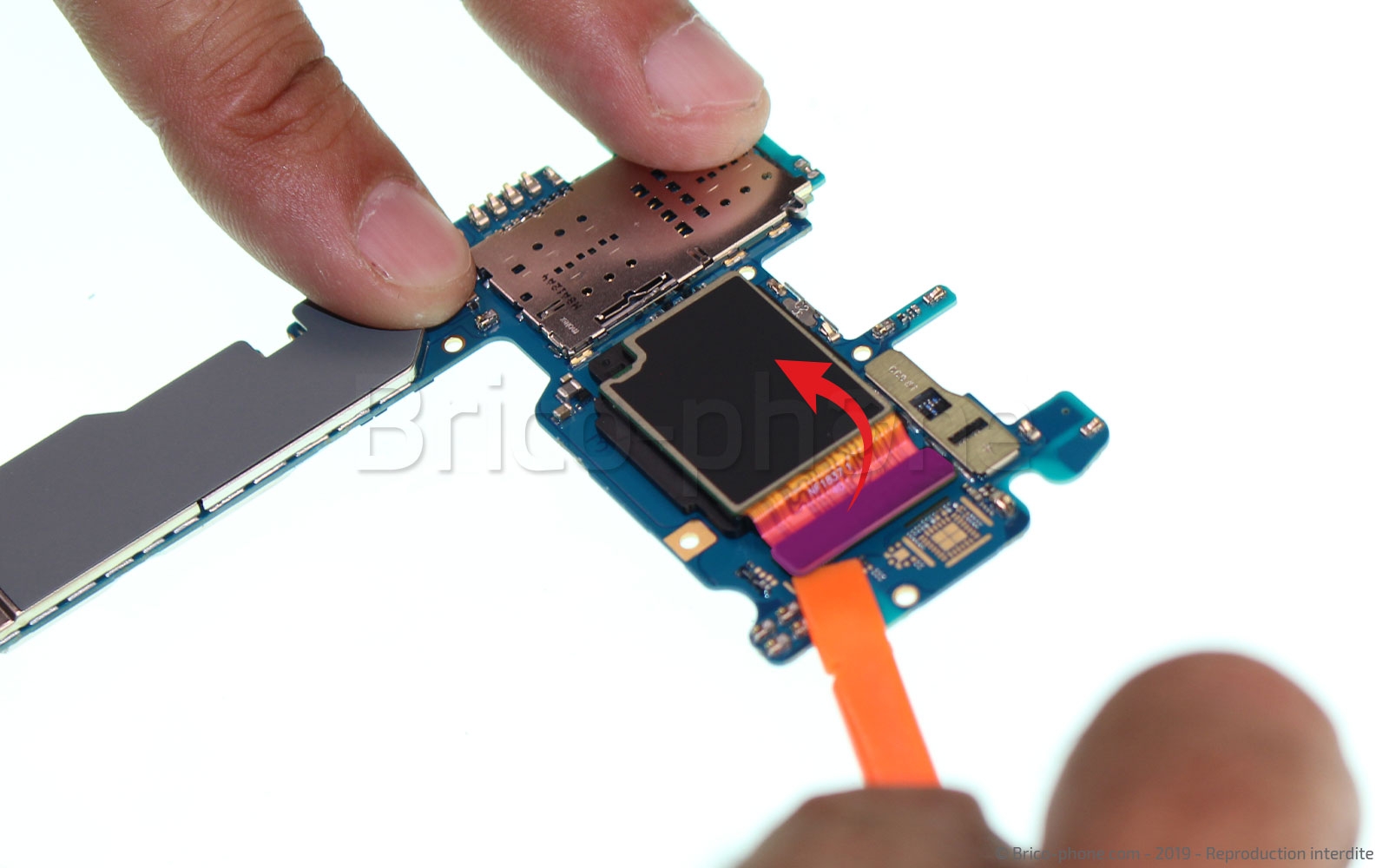

Etape 19 Débrancher la caméra arrière

Gardez le spudger et la carte mère en main. Au dos de la carte se trouve la connectique de la double caméra arrière, il vous suffit de déconnecter cette dernière afin de libérer complètement ce module composé de deux capteurs photos 12 mégapixels.

Outils
Levier Nylon
Pièces
Caméras Arrière pour Samsung Galaxy Note 9 135.90€
Etape 20

Etape 20 Sortir le dock de charge

Nous allons maintenant enlever la plaquette du connecteur de charge interne avec prise USB type-C qui comprend également le micro d'appel.
Décollez délicatement le micro puis sortez l'ensemble à l'aide de la pincette.
Outils
Pince Brucelles
Pièces
Connecteur de charge et micro Samsung Galaxy Note 9 29.90€
Etape 21

Etape 21 Décoller la batterie

La batterie du Galaxy Note 9 est fortement collée dans le châssis. Il est relativement risqué de faire levier pour la décoller car vous pourriez la percer.
Afin de faciliter le retrait celle-ci , brico-phone a mis au point un liquide appelé iRemover qui permet de dissoudre la colle de fixation.
Faites couler délicatement du produit entre le châssis et la batterie .Positionnez ensuite la ventouse sur le haut de l'écran puis poser l'appareil comme sur la photo n°3 pendant 20 minutes . Cela a pour conséquence de faciliter la dispersion du produit sous la batterie.
Outils
Ventouse
Pièces
Liquide iRemover 3.90€
Etape 22

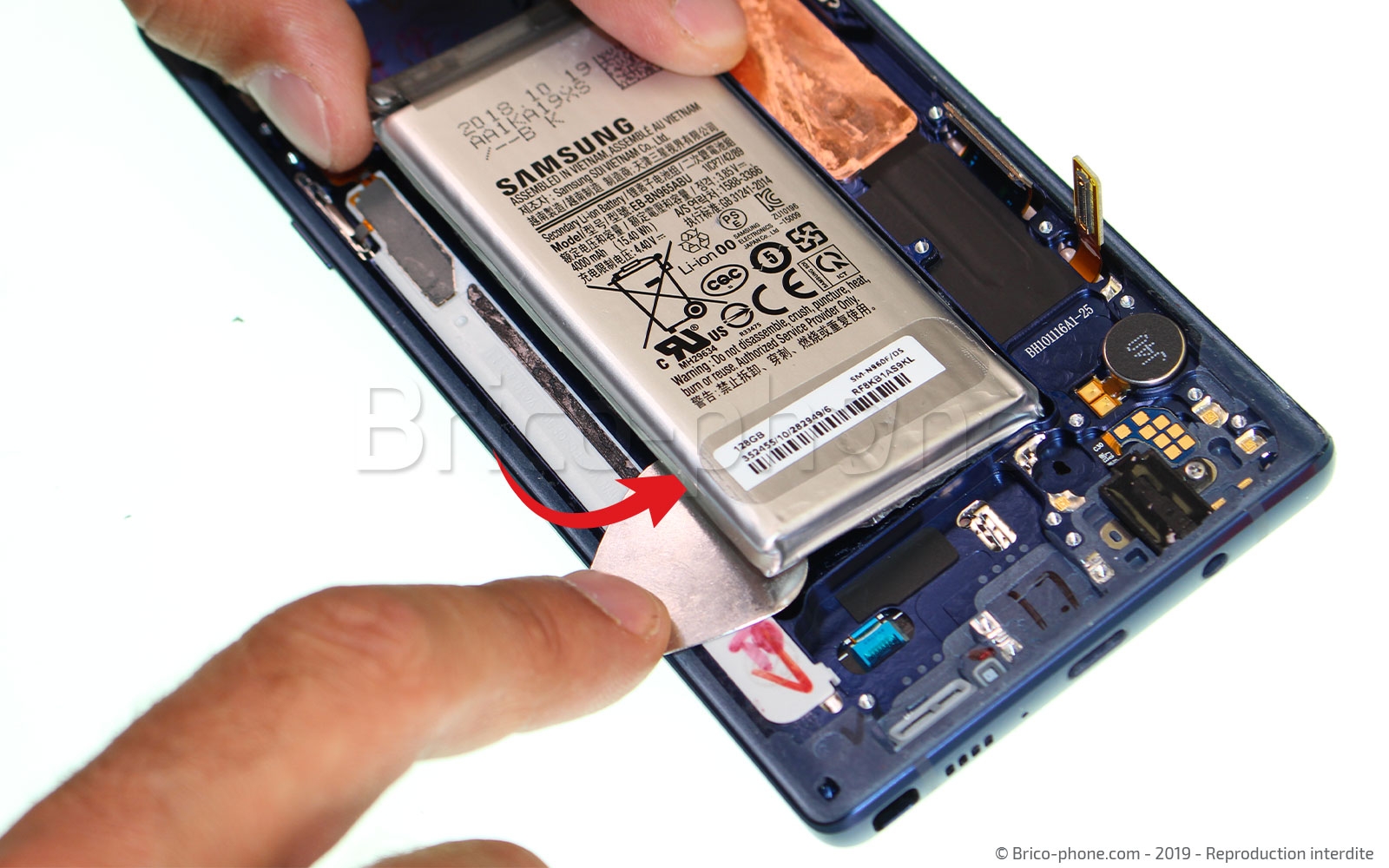

Etape 22 Retirer la batterie

Maintenant que la batterie est décollée, faites levier en prenant le côté arrondi du médiator métal puis faites levier pour sortir la batterie.
Ne forcer surtout pas car vous pourriez endommager la batterie.
N'hésitez pas remettre un peu du liquide iremover si la batterie ne vient pas ou alors laisser le produit agir un peu plus longtemps.
Outils
Médiator
Etape 23

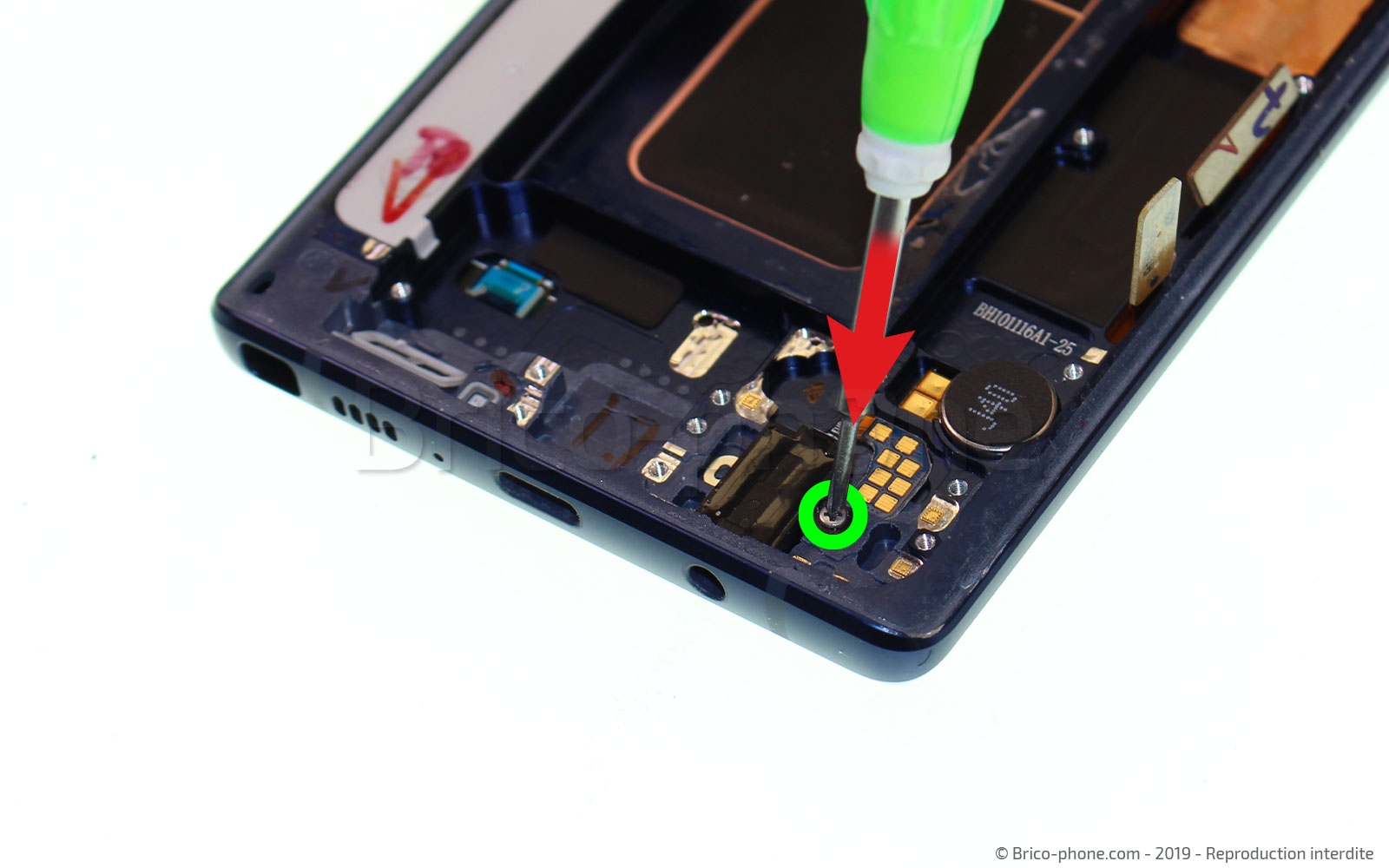

Etape 23 Récupérer la prise jack

Dévissez la vis cruciforme qui maintient la prise jack à l'intérieur du châssis puis retirez la nappe écouteur à l'aide de la pincette.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 24

Etape 24 Déloger le capteur de luminosité

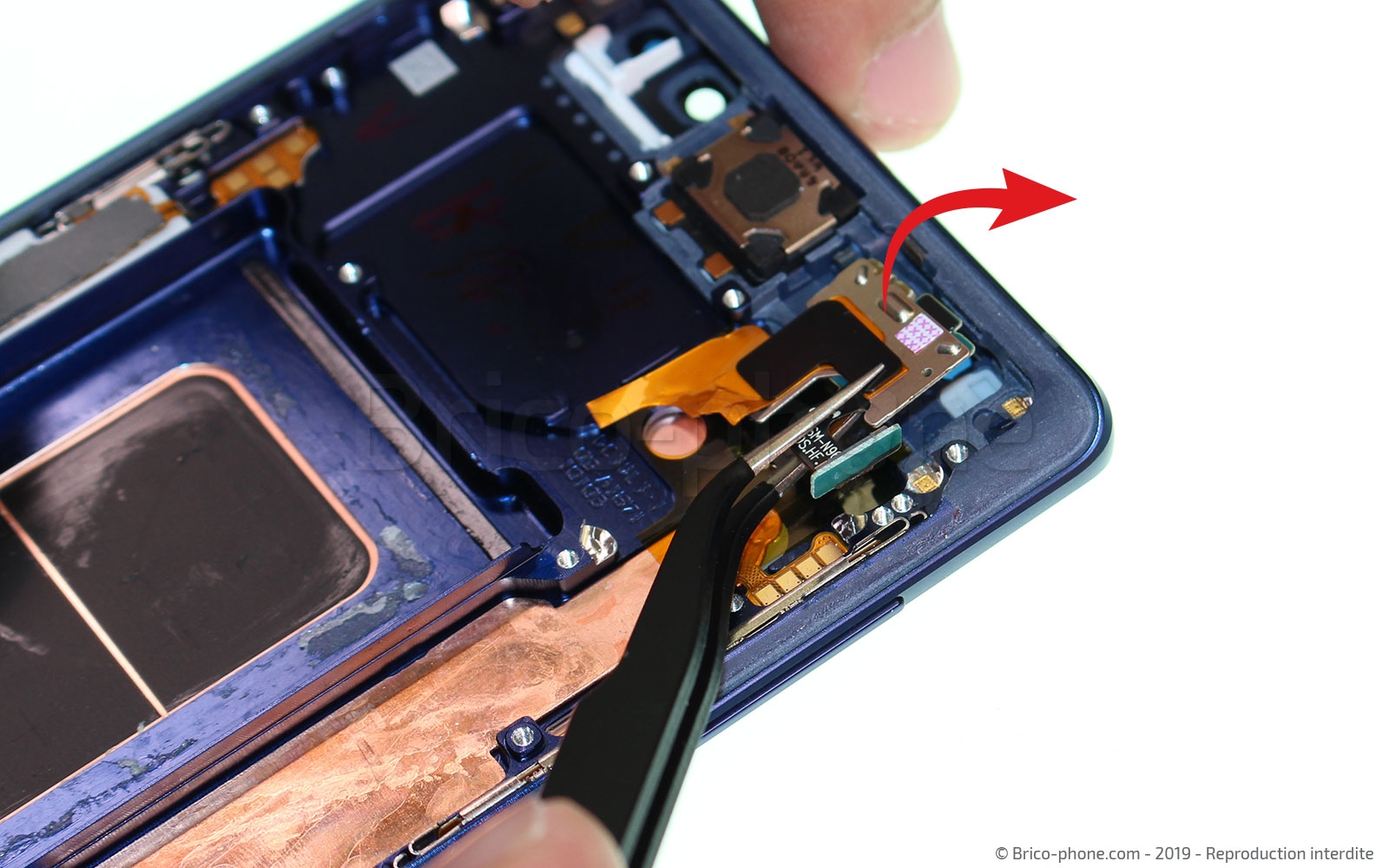

Dans l'angle supérieur droit du châssis vous pouvez apercevoir le capteur de luminosité et de proximité.
Décollez tranquillement ce dernier puis retirez-le de son emplacement
Outils
Pince Brucelles
Etape 25

Etape 25 Retirer le haut-parleur

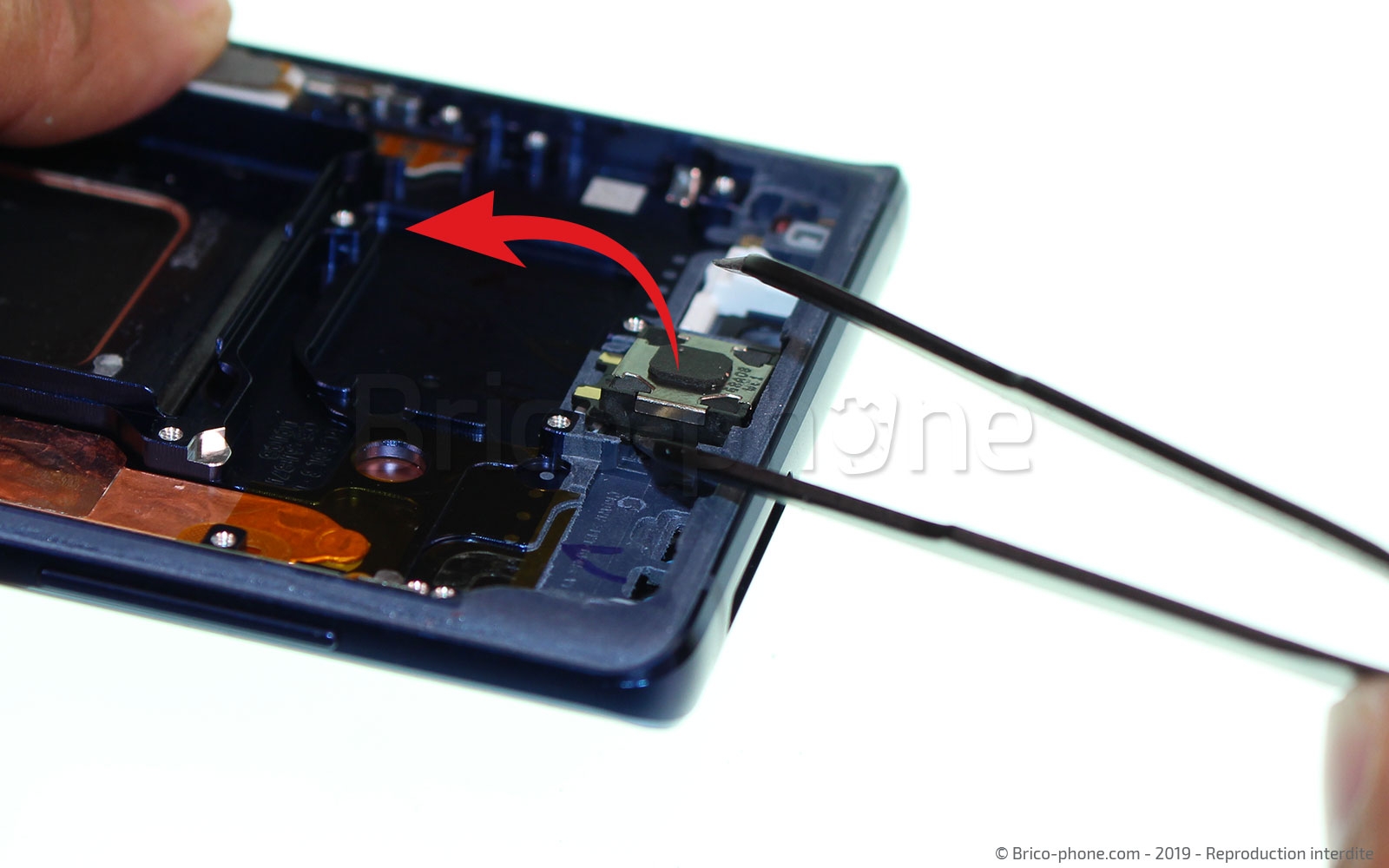

Saisissez à présent le haut-parleur de l'oreille en faisant levier sous ce dernier à l'aide de la pincette.
Outils
Pince Brucelles
Pièces
Haut-parleur Interne pour Samsung Galaxy Note 9 8.90€

Fin du tutoriel

Ce tutoriel de démontage complet est maintenant terminé vous trouverez ci-dessous une vue éclatée du Samsung Galaxy note 9.
Reprenez ce guide photos en sens inverse afin de remonter votre smartphone.
