Changement de Bloc Ecran sur Galaxy Note 9

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Galaxy Note 9
Réparation
Note de réparabilité 12/20
Temps estimé 50 min
Difficulté 3/5 (Moyen)
Diagnostic

La vitre de votre Samsung Galaxy Note 9 est brisée.> Vous n'avez plus de tactile> Votre châssis est abimé> Vos boutons ne sont plus fonctionnelles> Votre écran présente des problèmes d'affichage (tâches, lignes, etc.)> Votre écran reste noir

Vous venez de briser la vitre de votre Samsung Galaxy note 9 et vous cherchez une solution complète pour le réparer. Brico-phone vous propose des blocs écran d'origine ainsi que différents kits d'outils nécessaire pur la réparation. À réception il vous suffira de suivre ce guide en photo étape par étape afin de réparer vous-même au meilleur prix votre smartphone.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo

Avant de démarrer la réparation

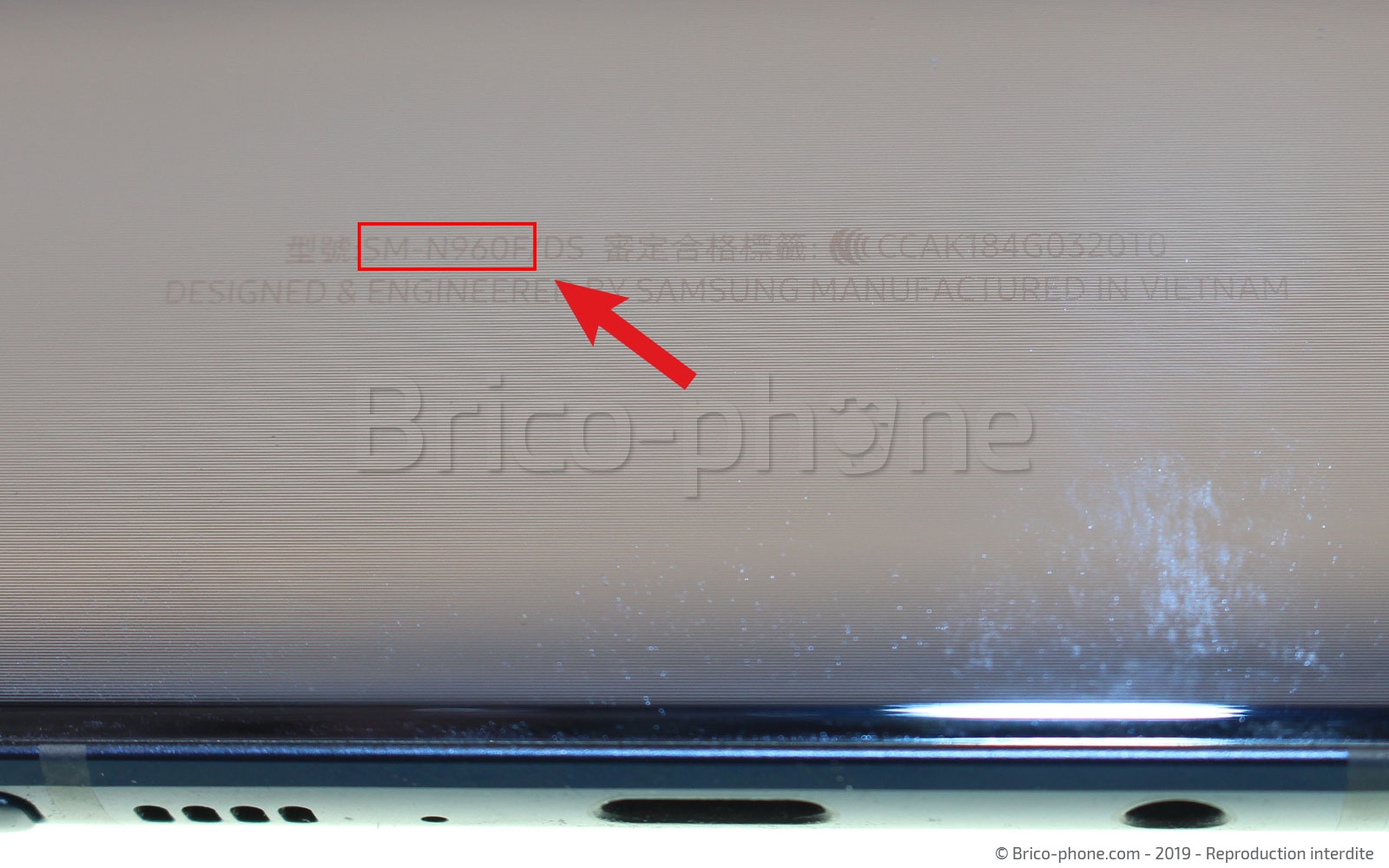

Le bloc écran du Samsung Galaxy Note 9 ressemble beaucoup a celui du Note 8 . Afin de ne pas faire d'erreur de commande, ou bien pour contrôler d'avoir reçu la bonne pièce de remplacement , vérifiez que le numéro de modèle inscrit au dos de votre smartphone soit le suivant :SM-N960F

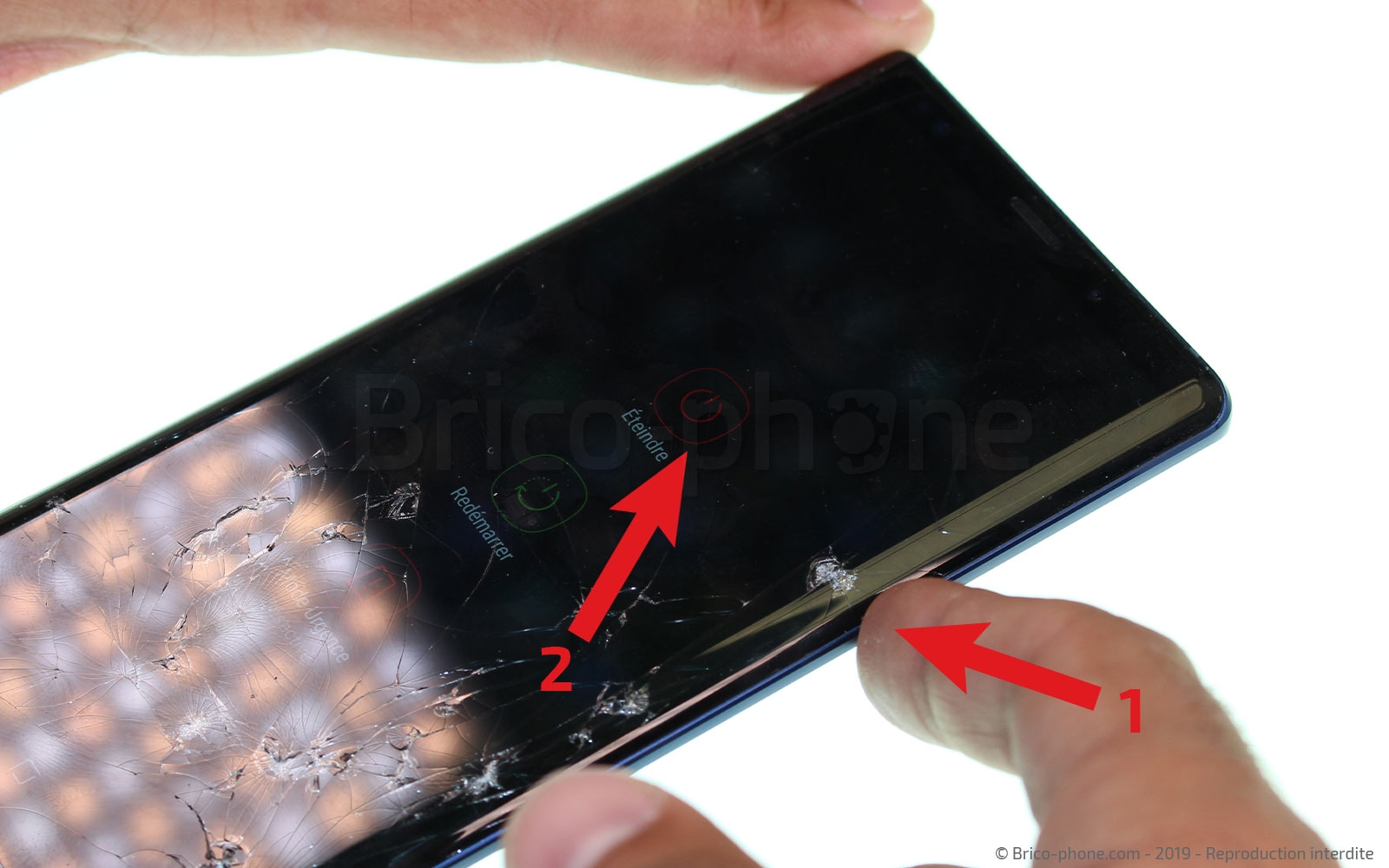

Eteignez ensuite votre appareil avant de vous lancer dans l'ouverture de celui-ci à l'aide du bouton prévu à cet effet.
Etape 1

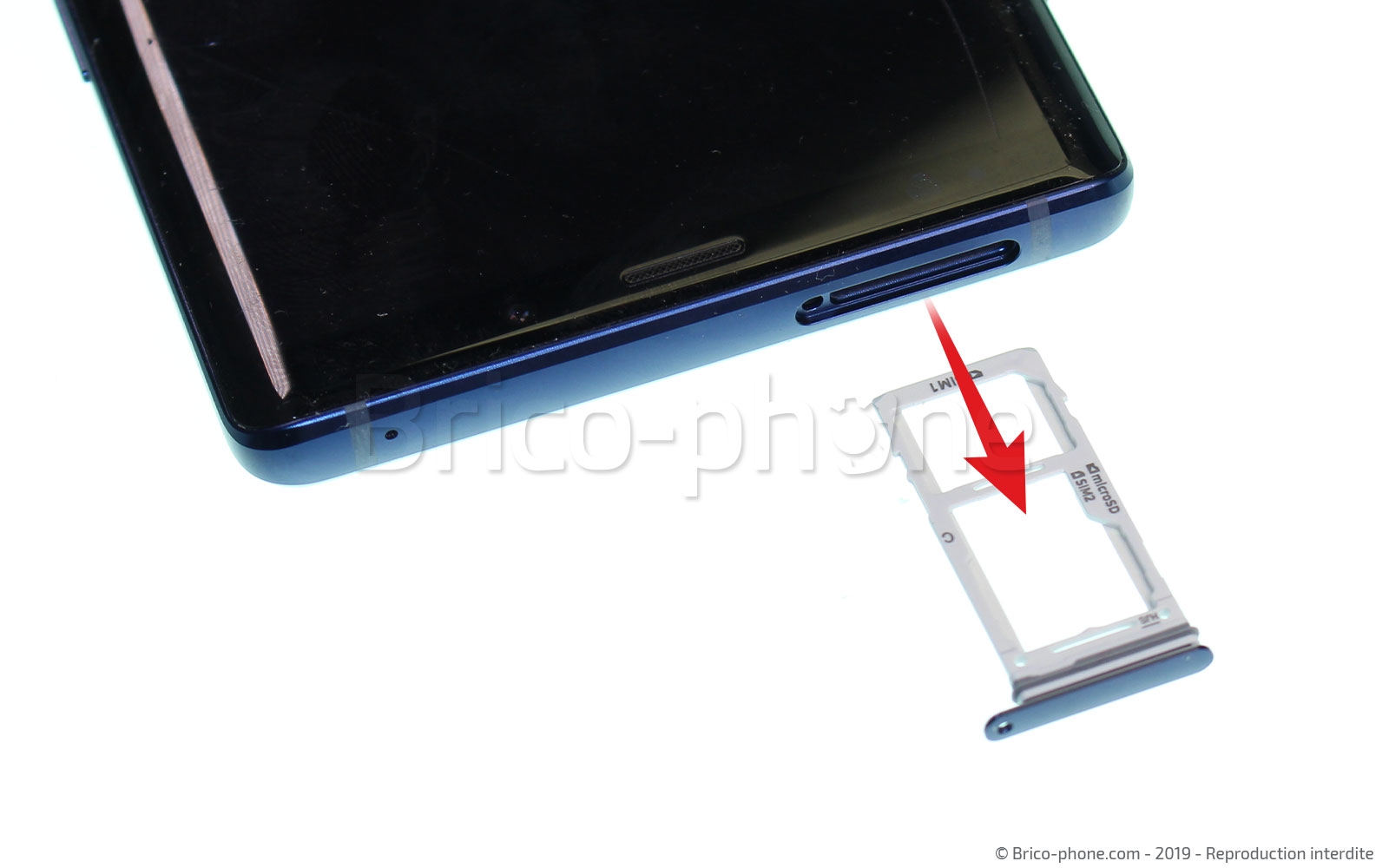

Etape 1 Ejecter le tiroir SIM et le S Pen

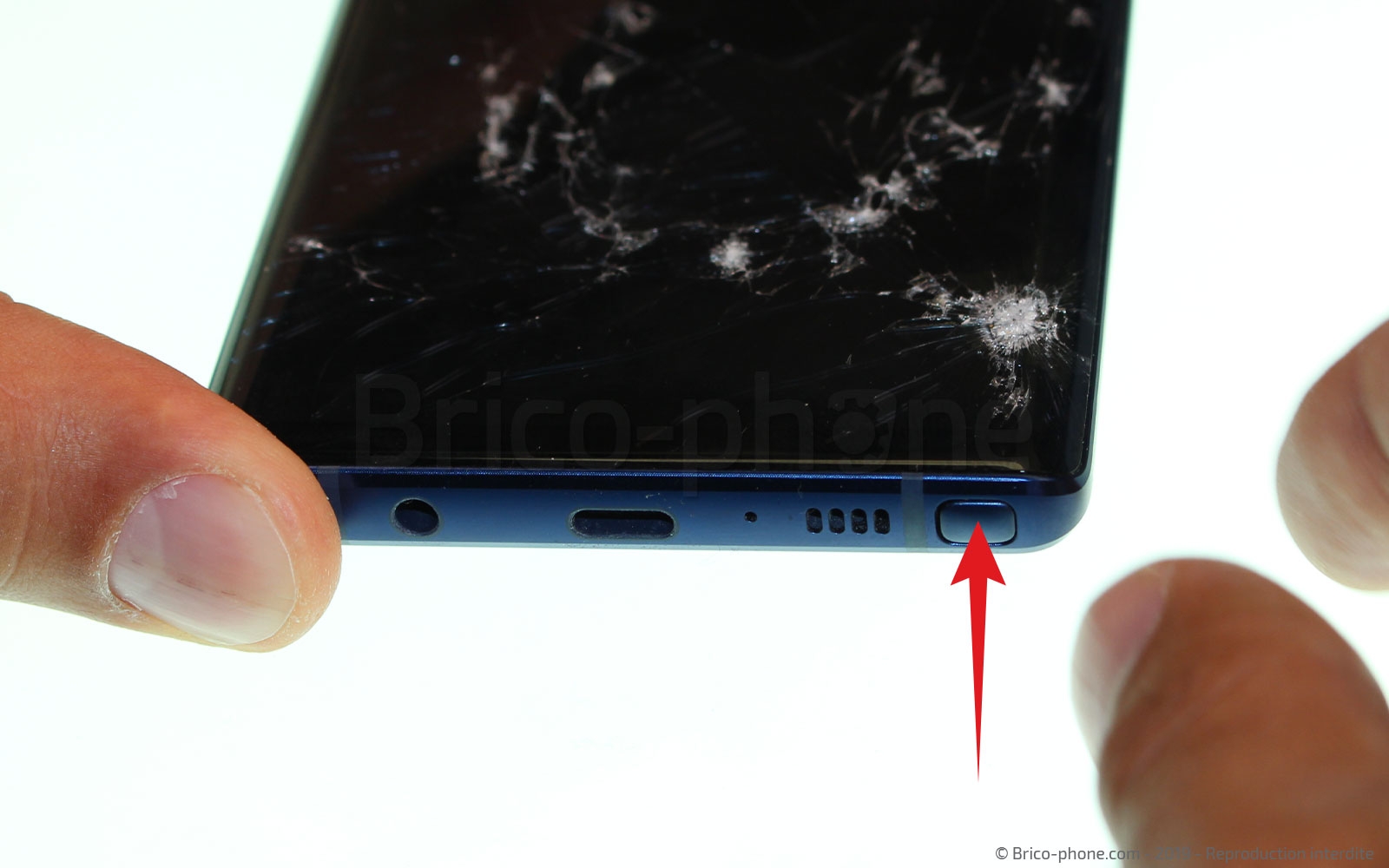

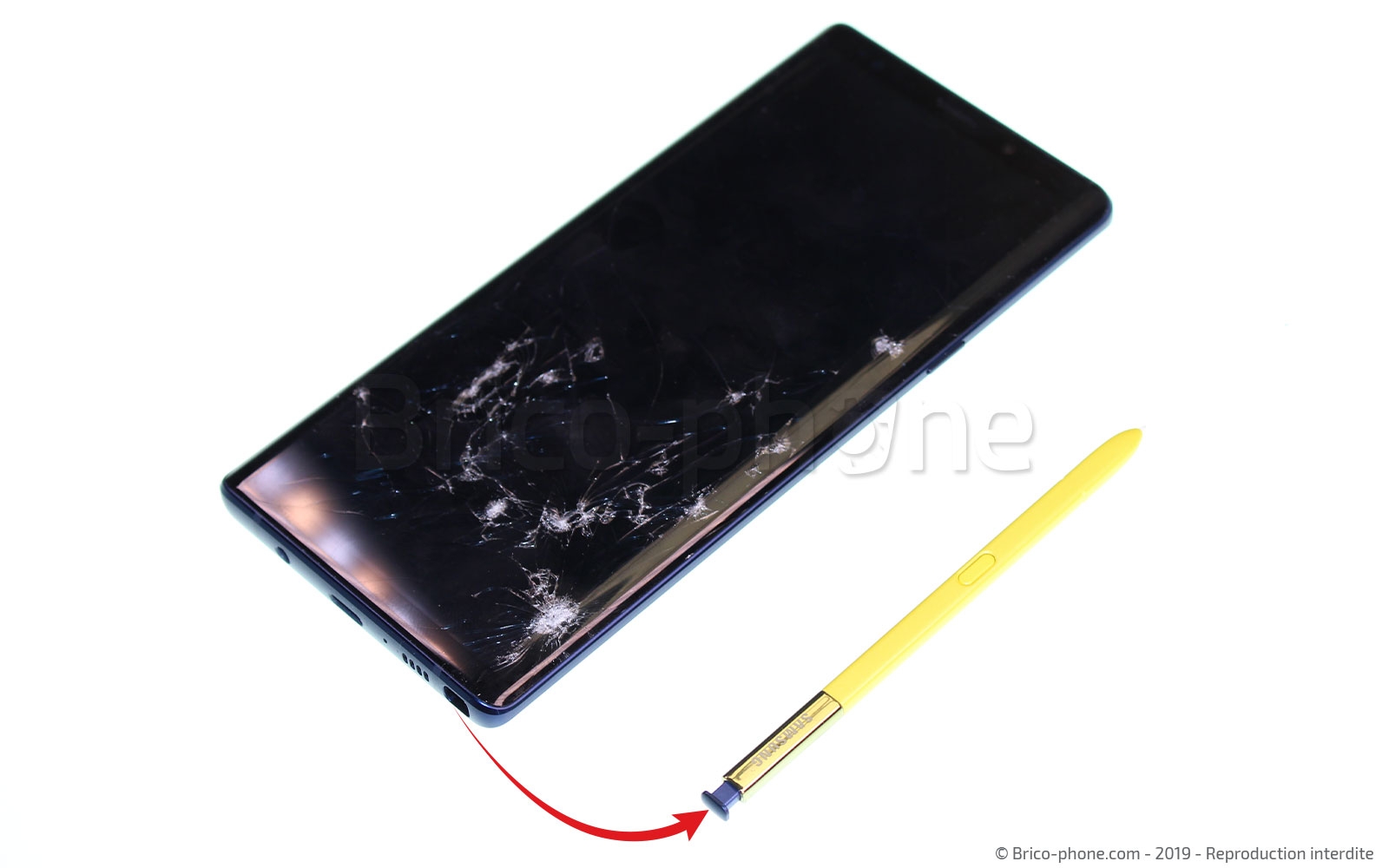

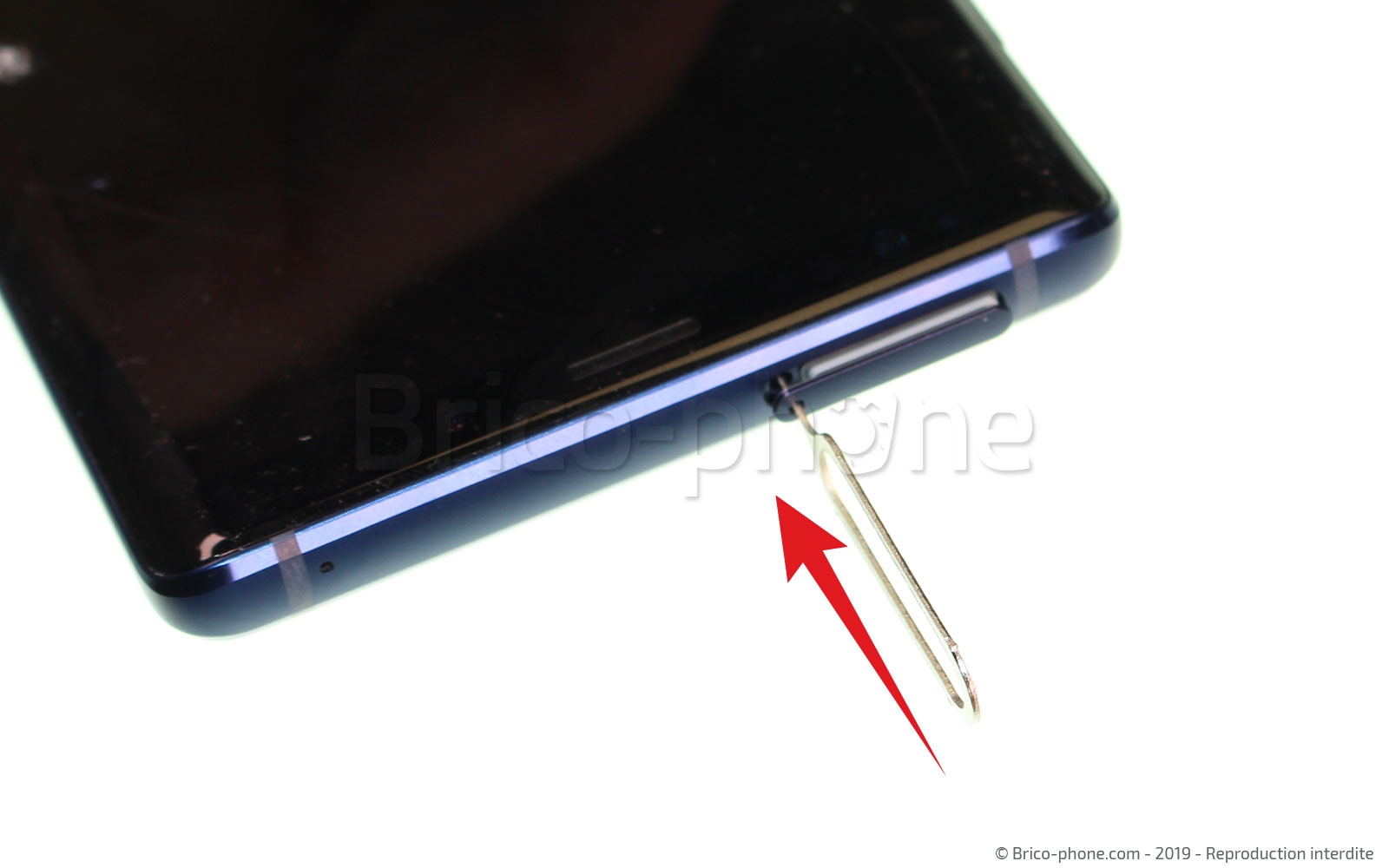

Prenez l'outil d'extraction pour vous permettre de sortir le rack de la carte SIM et SD. Exercer ensuite une pression sur le stylet pour le sortir de son emplacement.
Outils
SIM
Etape 2

Etape 2 Chauffer la vitre arrirèe

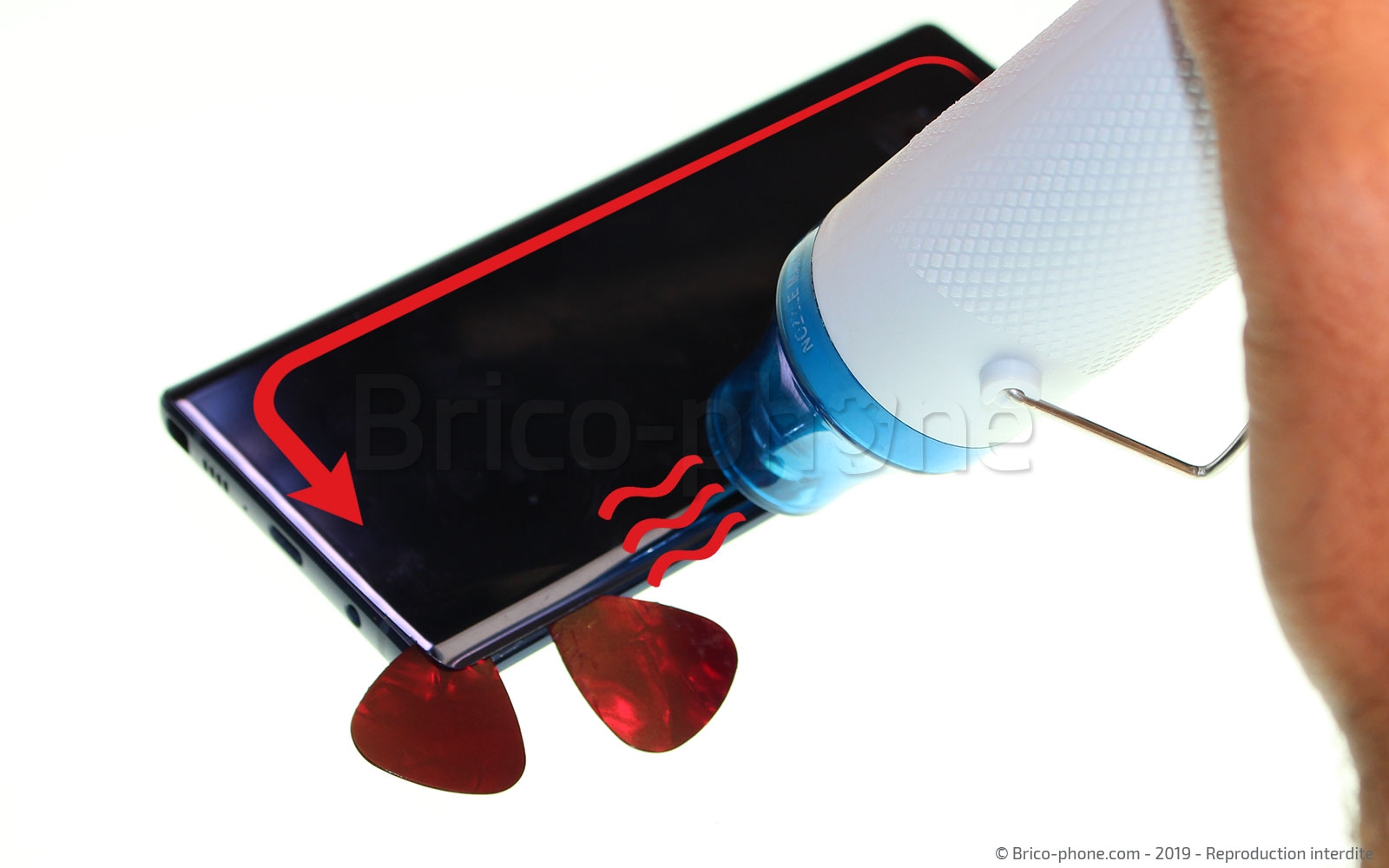

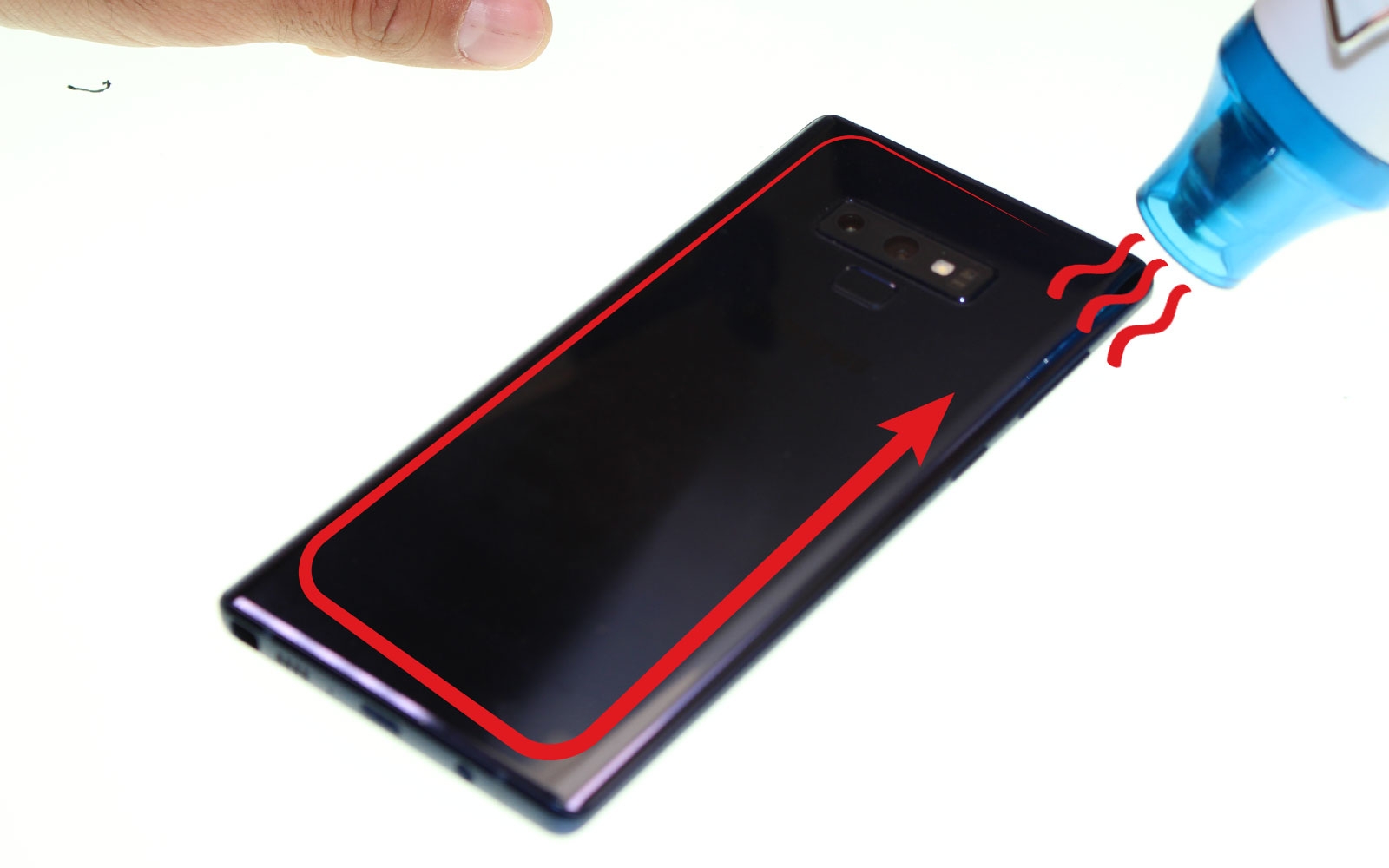

Posez la face avant de votre smartphone sur votre espace de travail , puis en vous munissant de votre sèche-cheveux ou d'un mini-décapeur thermique, chauffez le contour de la vitre arrière afin de ramollir la colle qui la fixe au châssis. Effectuez un mouvement de va-et-vient afin d'éviter de surchauffer une même zone.
Pièces
Décapeur thermique petit modèle 14.90€
Etape 3

Etape 3 Créer un point d'insertion

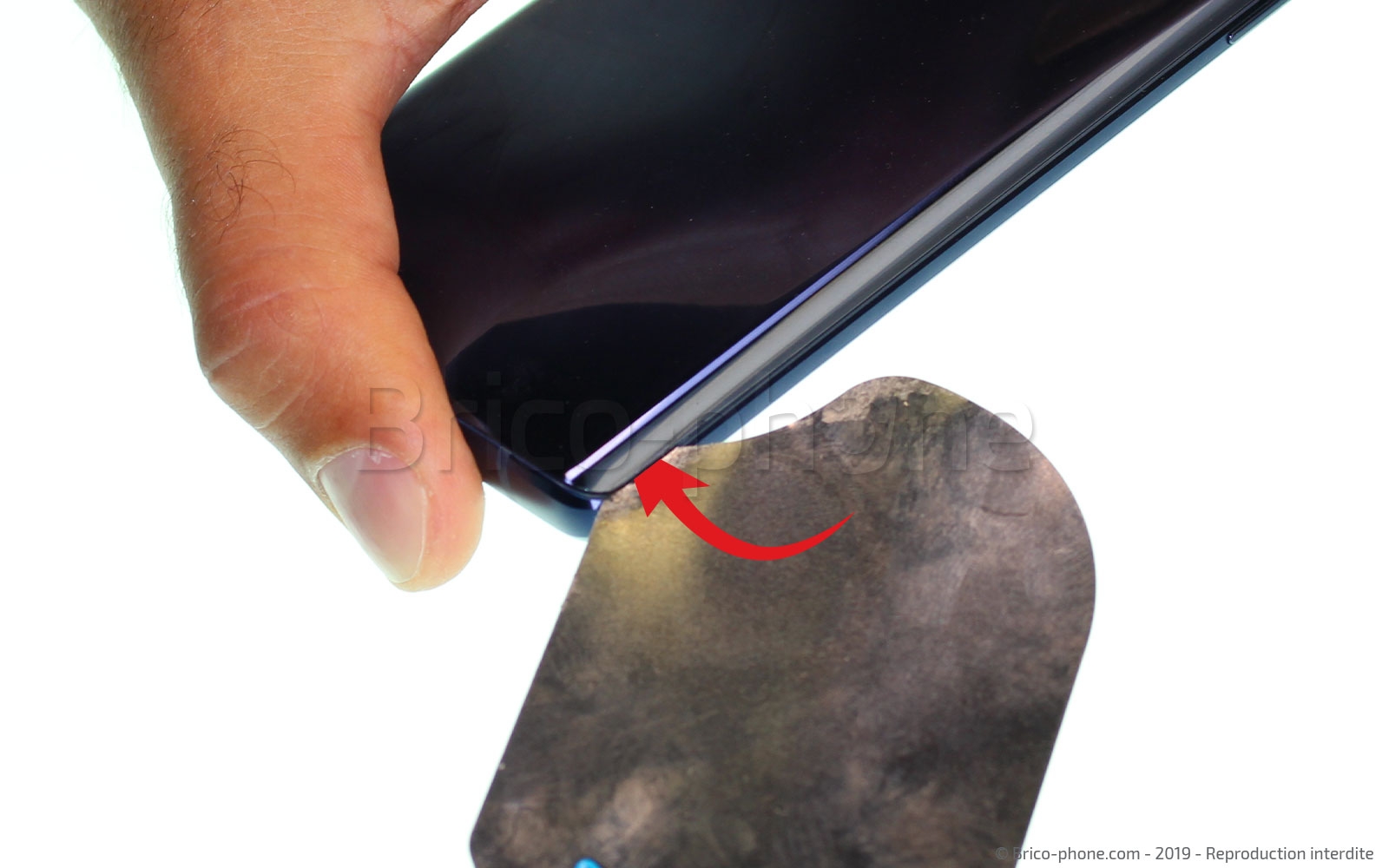

Le but de cette étape est d'insérer un petit médiator métal ou un iflex directement sous la vitre de façon à créer des "petits jours" où nous positionnerons les outils nécessaires pour décoller cette dernière.

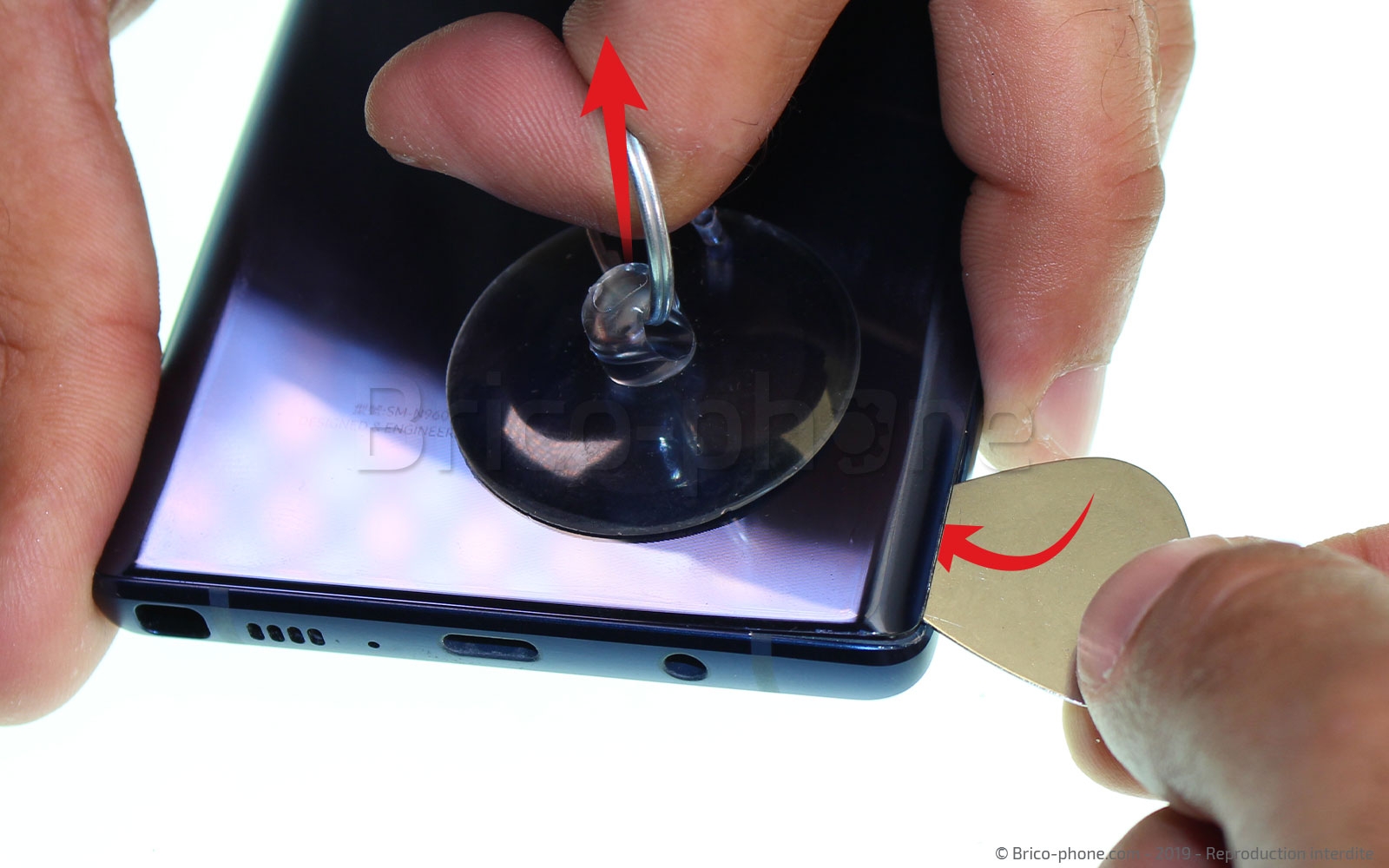

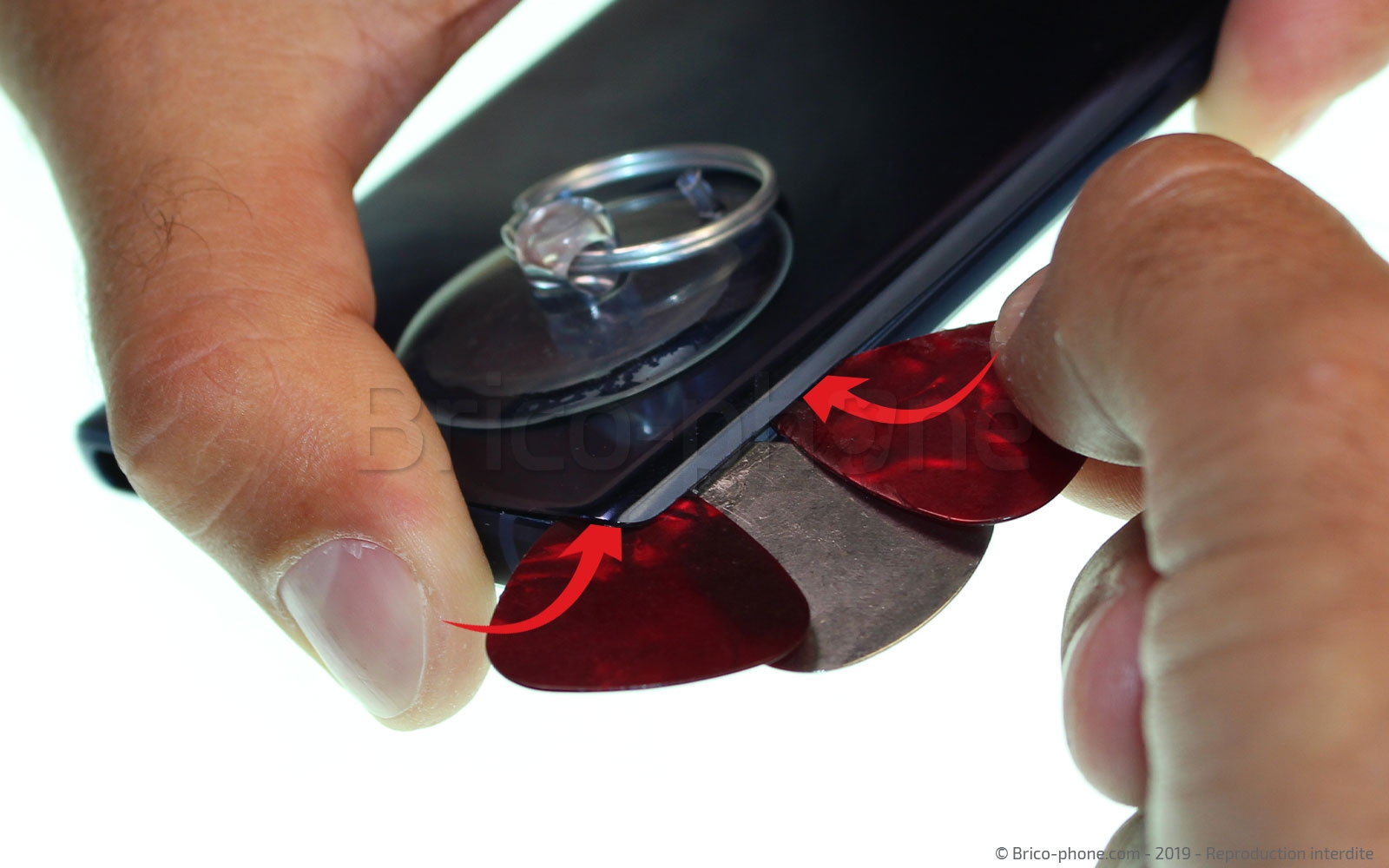

Pour cela placez la ventouse sur le bas du cache arrière , prêt du connecteur de charge, puis tout en tirant fortement dessus insérez entre le châssis et le cache arrière, le petit médiator métal ou l'outil iflex qui de par sa forme sera plus simple à insérer.
Outils
Médiator
Ventouse
Pièces
Outil d'ouverture iFlex 9.90€
Etape 4

Etape 4 Placer les outils pour le décollage

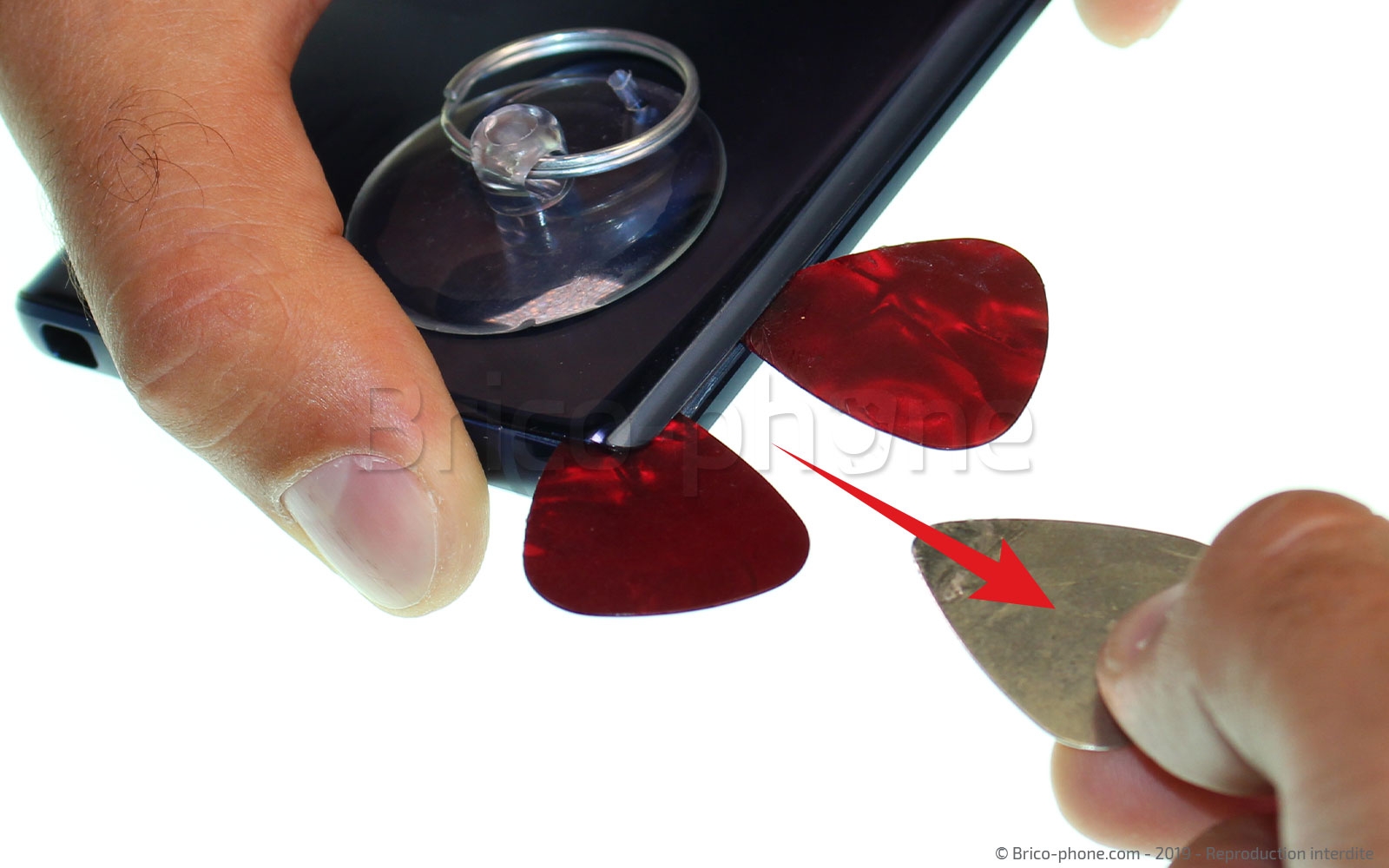

Engagez les médiators plastiques dans les espaces créés de part et d'autres du médiator métal ou du iFlex.
Outils
Médiator
Etape 5

Etape 5 Décoller le cache arrière

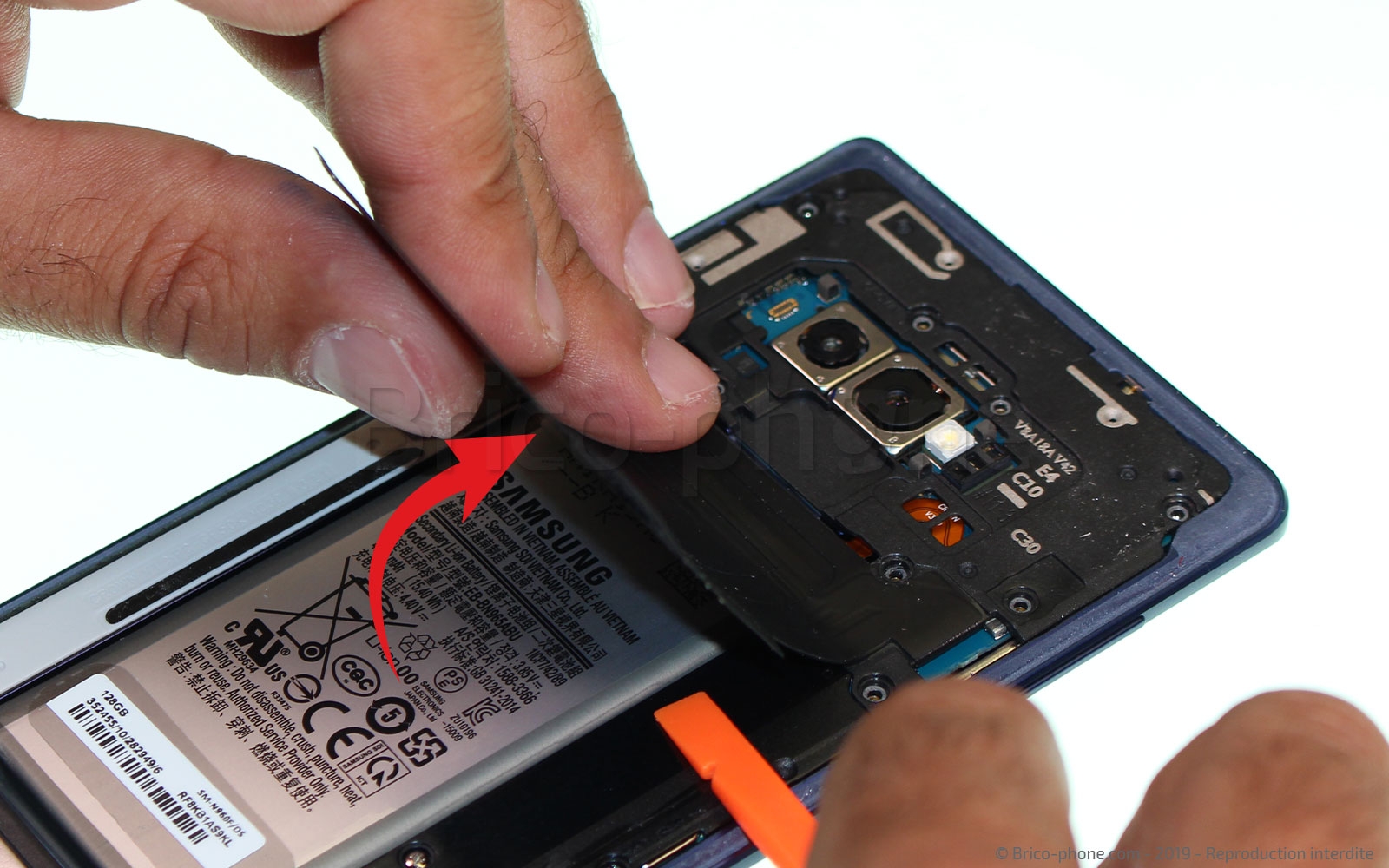

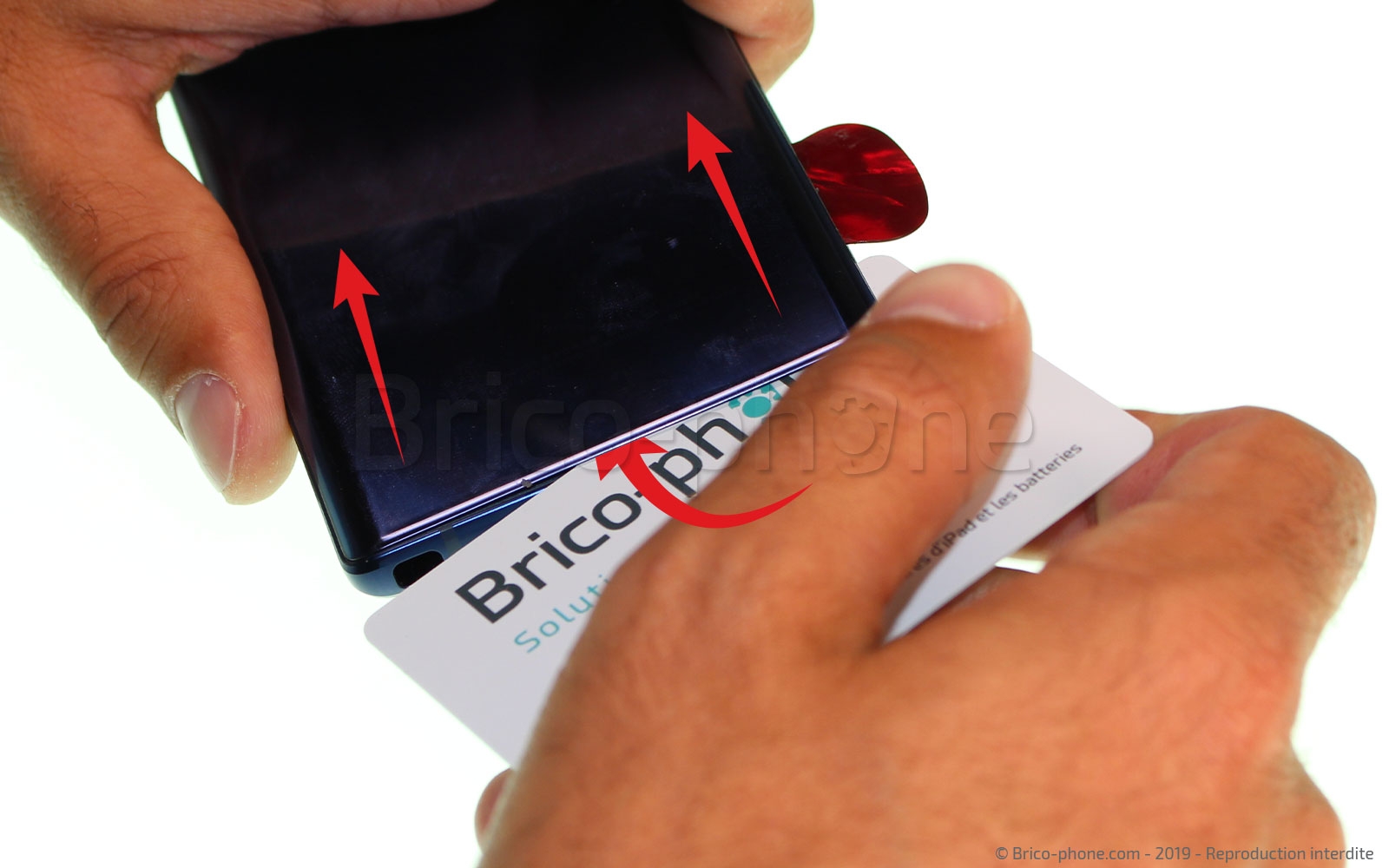

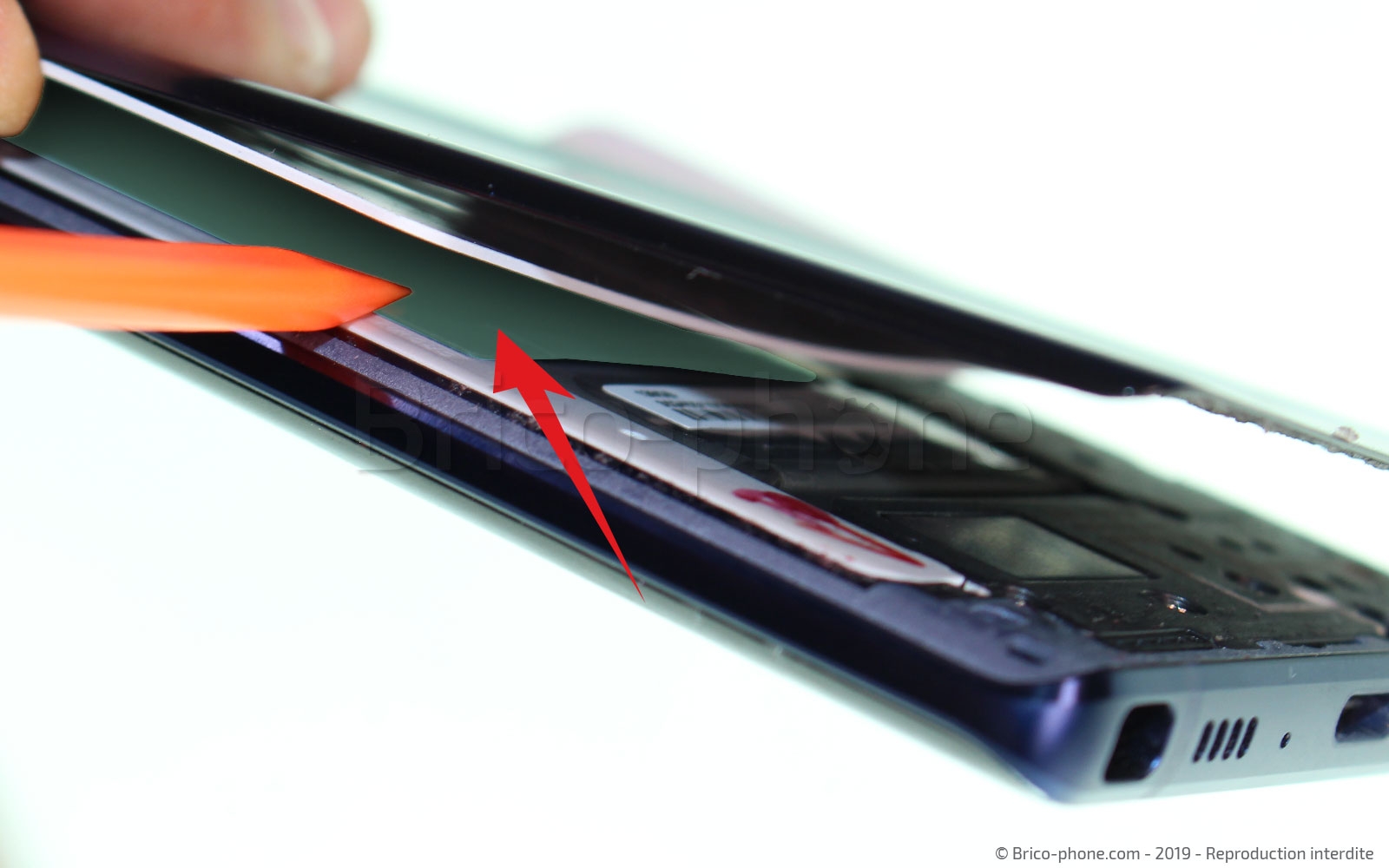

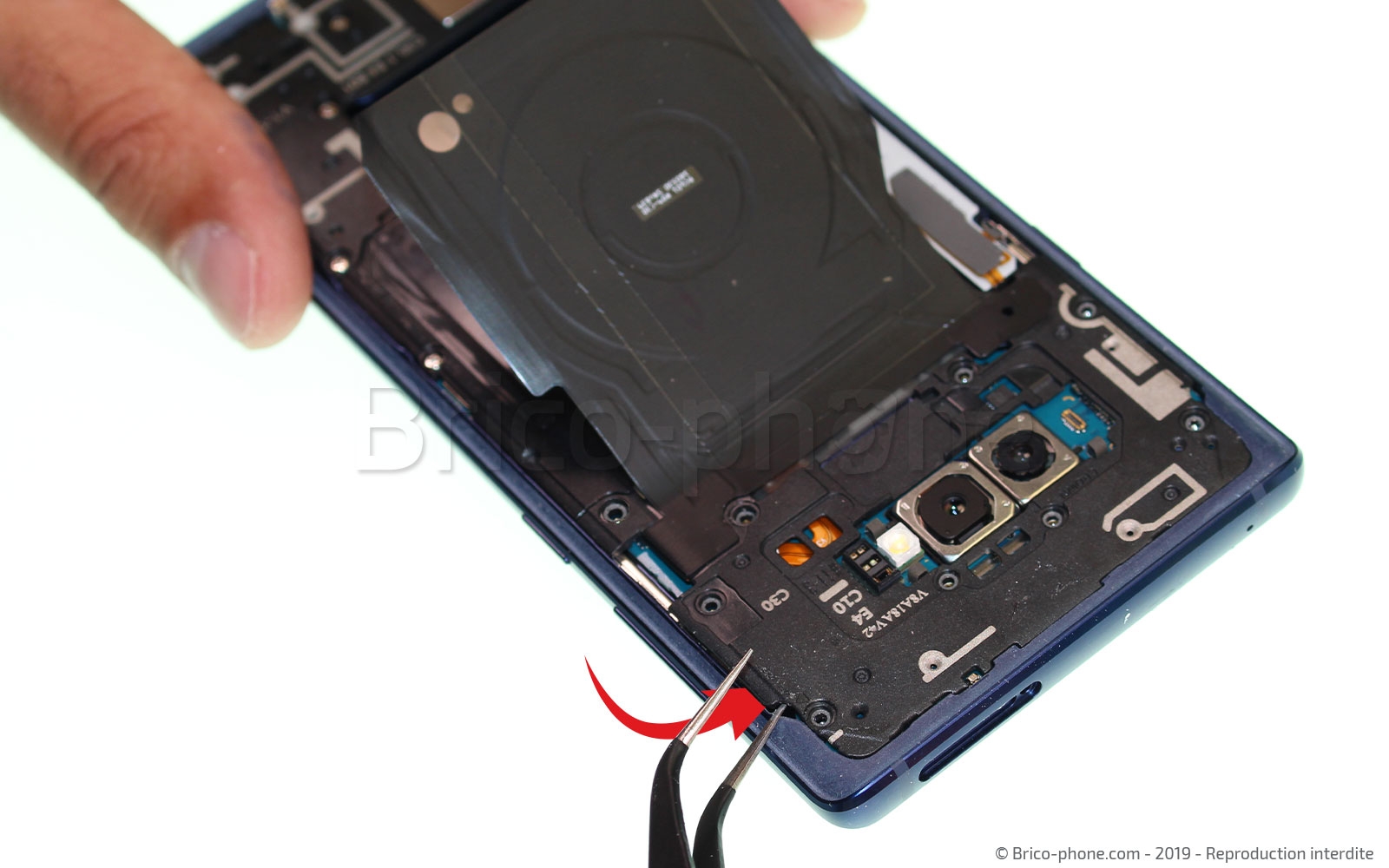

Faites coulisser les médiators sous tout le contour de la vitre afin de la décoller du châssis. Si vous sentez trop de résistances pour faire avancer les outils, chauffez de nouveau le pourtour de la façade arrière. Faites attention de ne pas endommager la nappe gérant la fonction NFC et la recharge sans fil qui se trouve juste sous la vitre et qui repose sur la batterie (photo 3) .
Outils
Médiator
Pièces
Décapeur thermique petit modèle 14.90€
Etape 6

Etape 6 Dévisser le support de l'antenne NFC

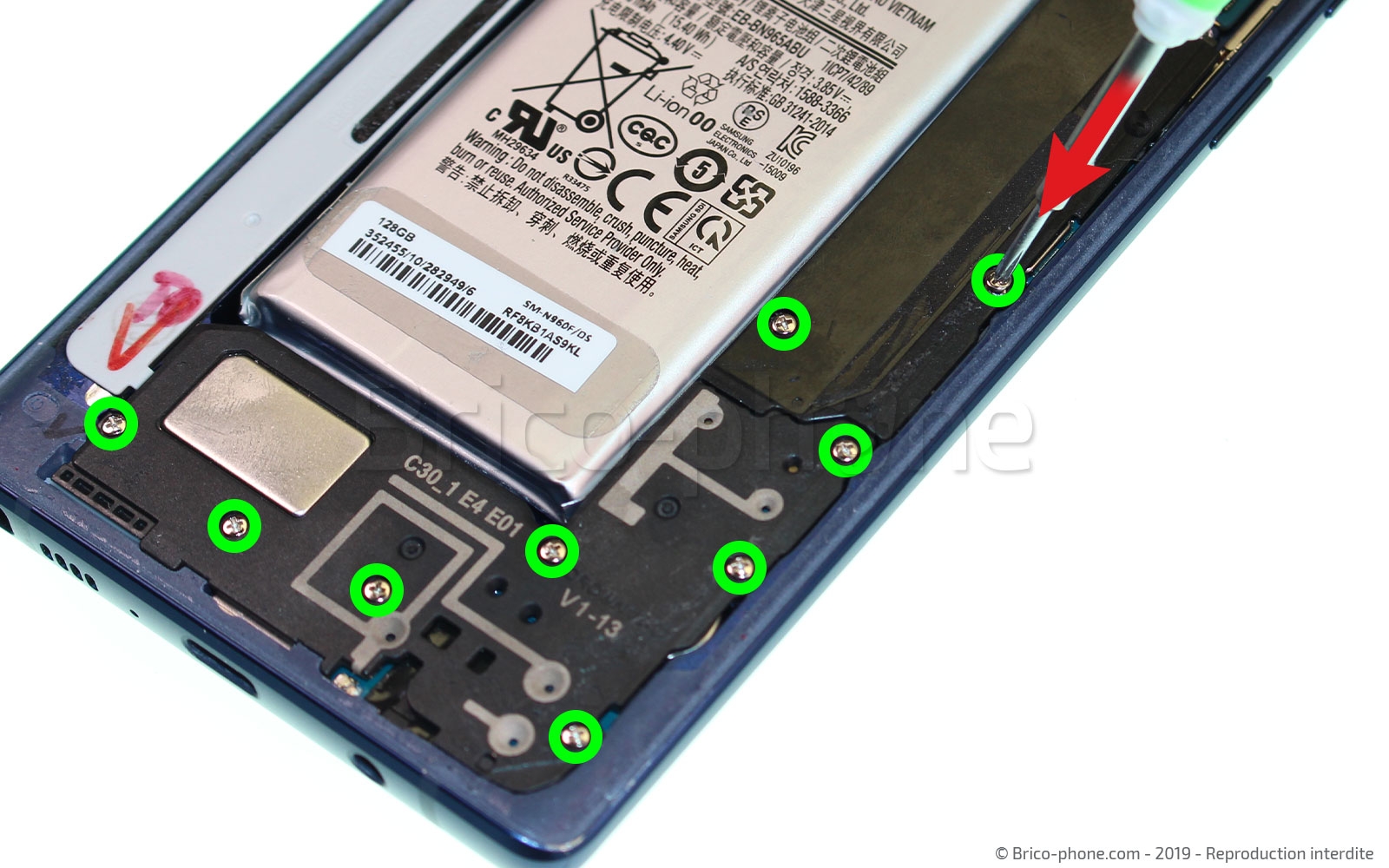

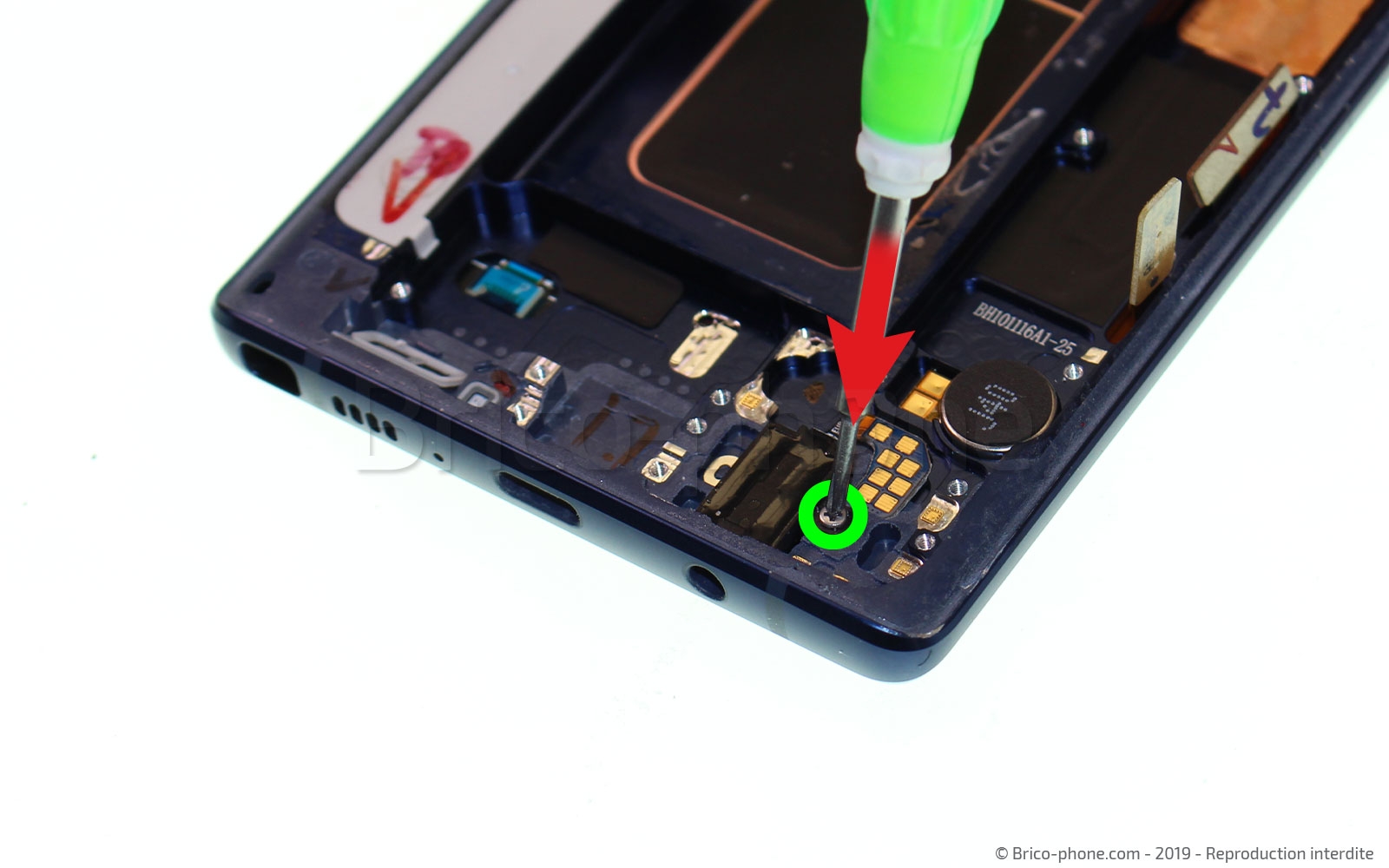

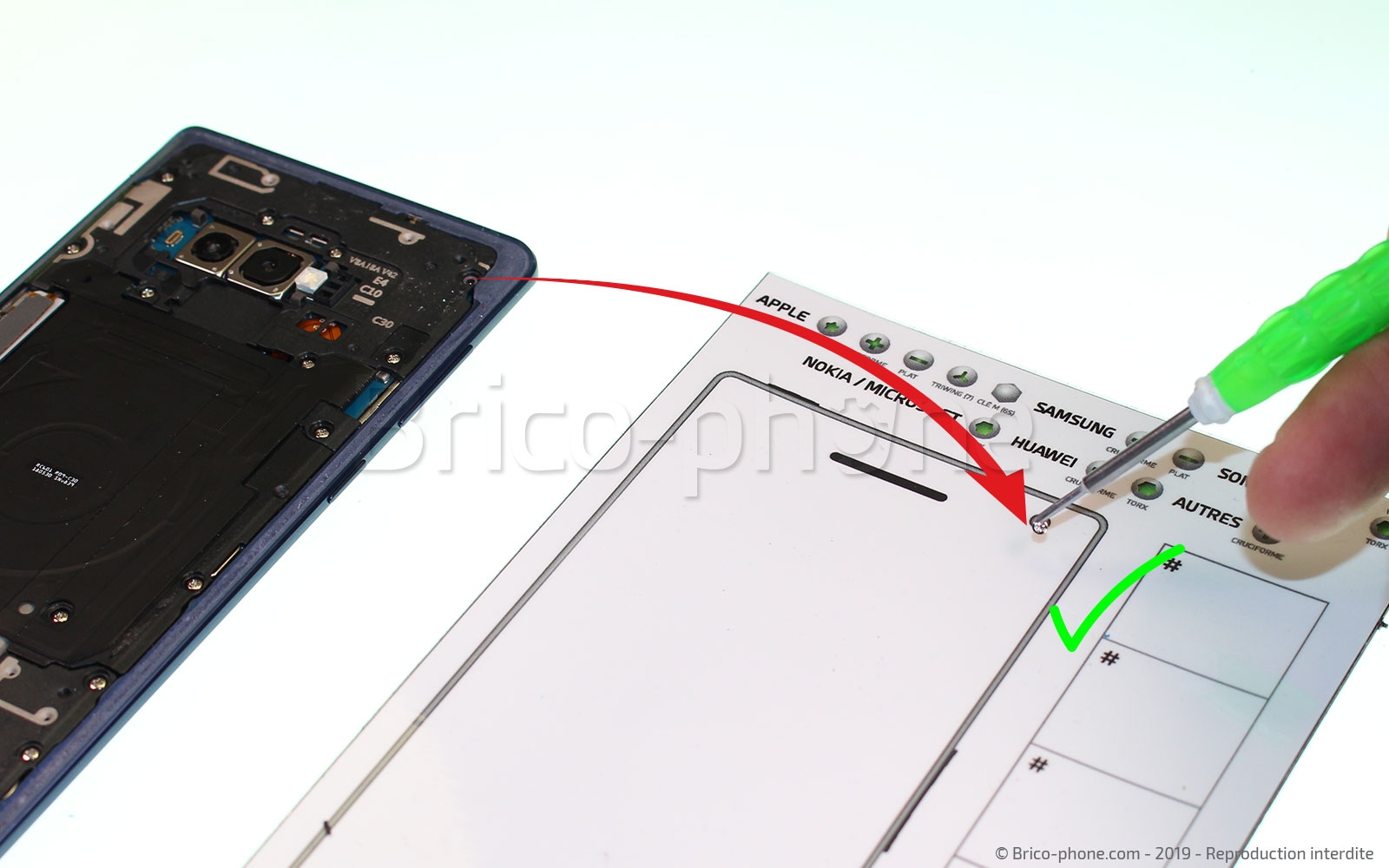

Saisissez votre tournevis cruciforme, puis retirez les 9 vis qui maintiennent le support de la nappe gérant la fonction NFC et la recharge par induction. Déposez les vis au fur et à mesure sur votre patron d'aide au montage fourni avec votre commande. Il existe également une version magnétique de ce patron en vente sur notre site.
Outils
Tournevis Cruciforme
Etape 7

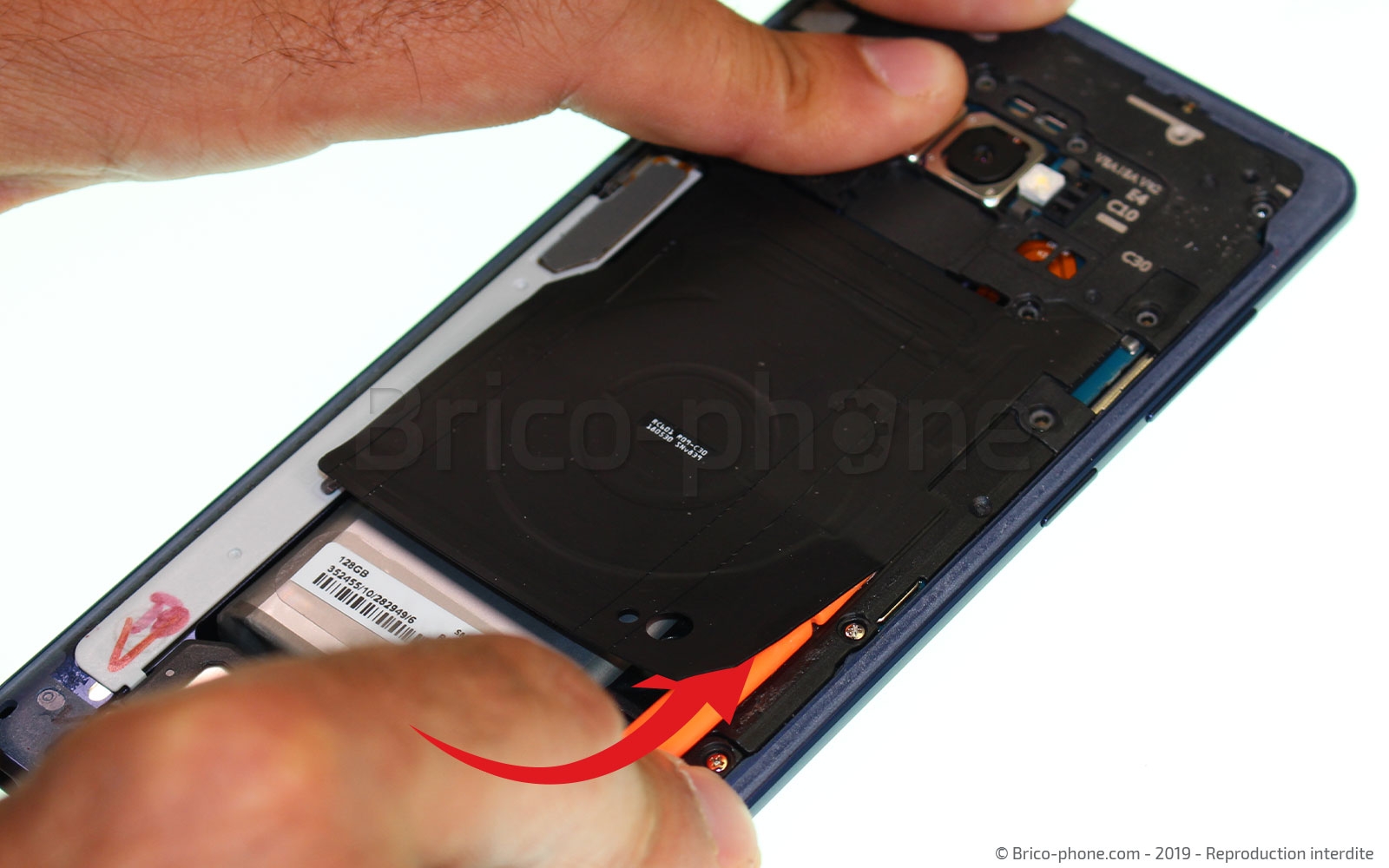

Etape 7 Décoller la nappe NFC

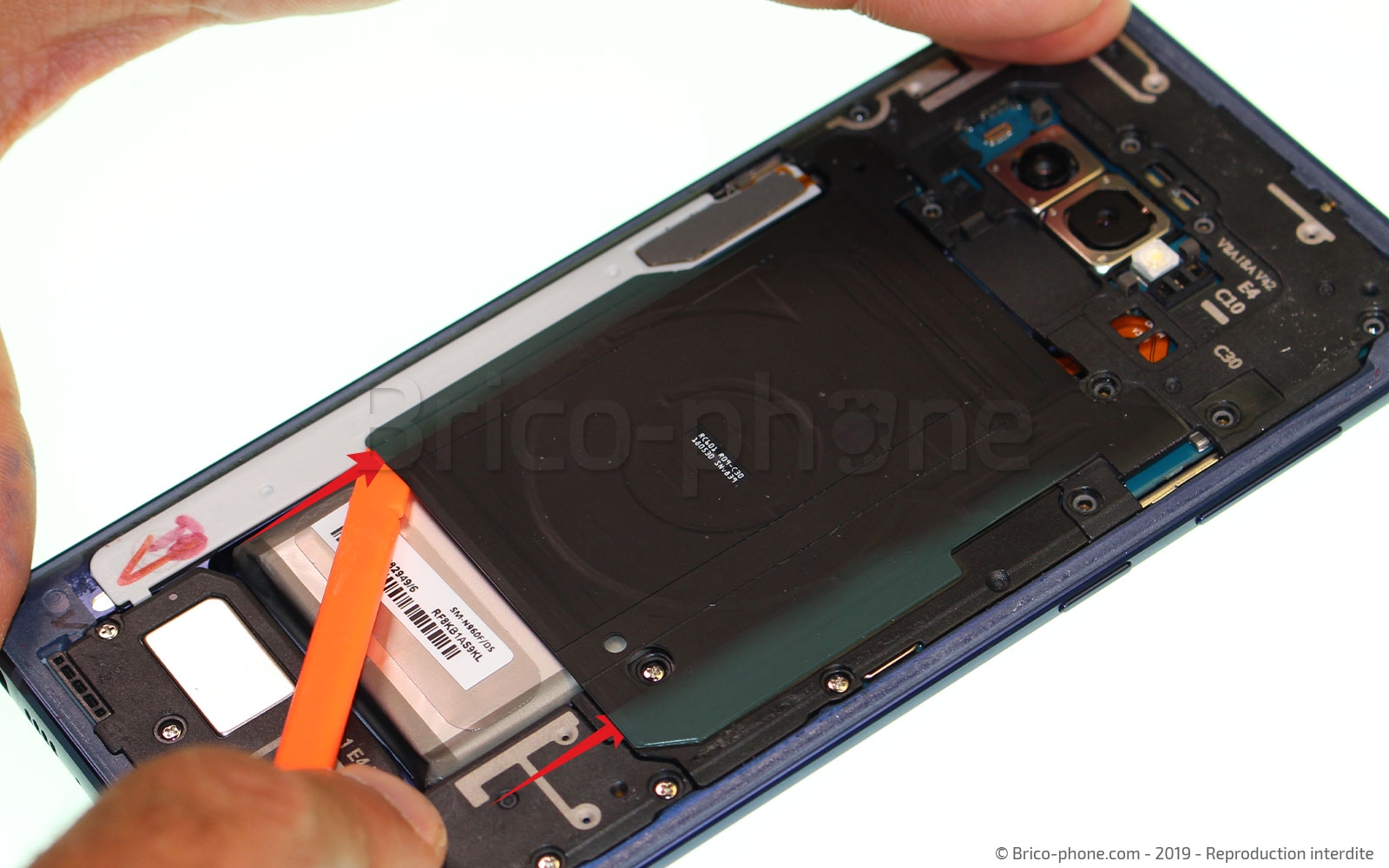

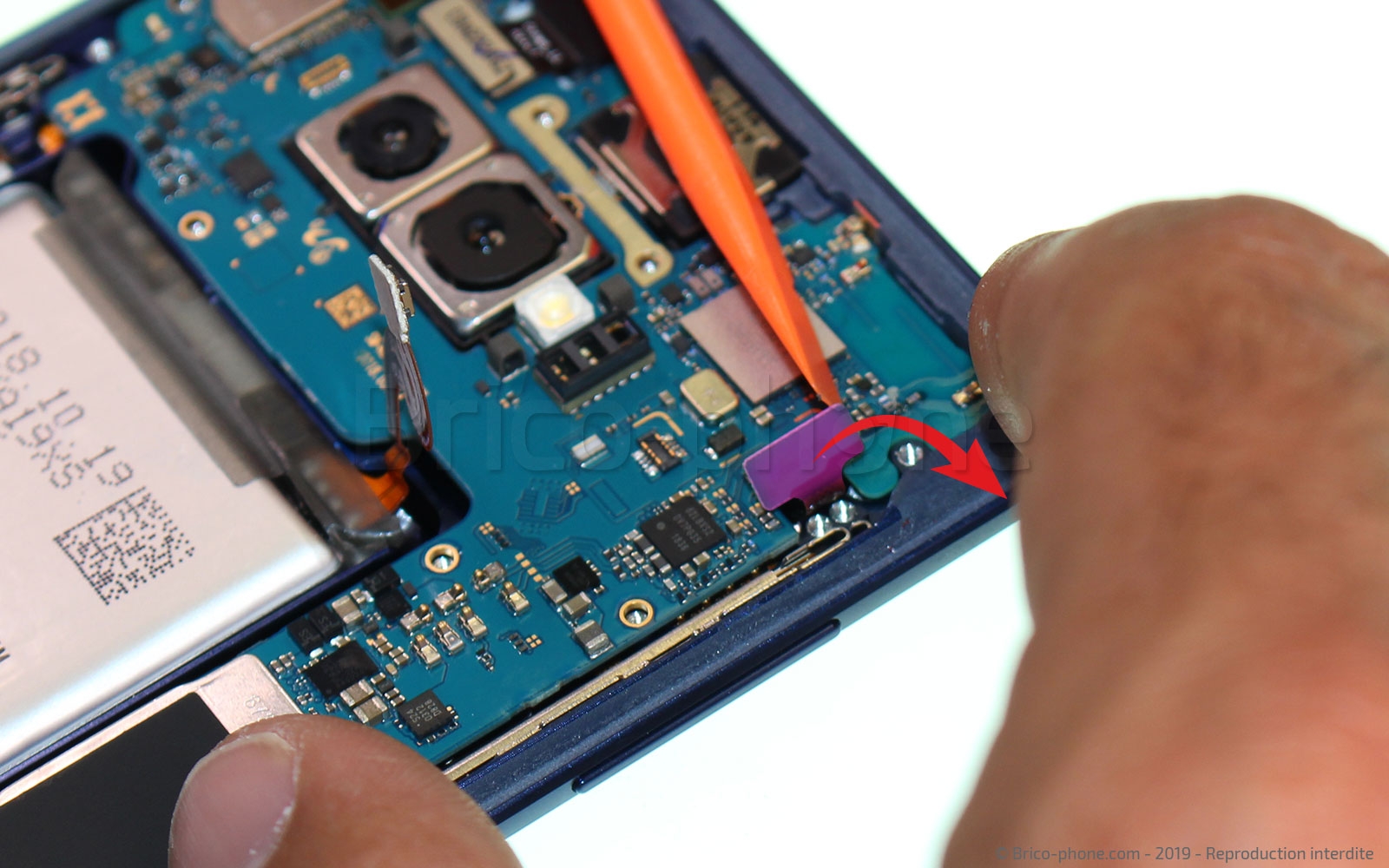

La nappe qui permet la recharge sans fil de votre appareil est très légèrement collé sur le c^té du châssis. Décollez là avec le levier nylon en le faisant glisser au fur et à mesure entre la nappe et la batterie.
n'essayez surtout pas de la retirer entièrement car celle-ci est collé sur le support qui recouvre la carte-mère.
Outils
Levier Nylon
Etape 8

Etape 8 Retirer le module de recharge par induction

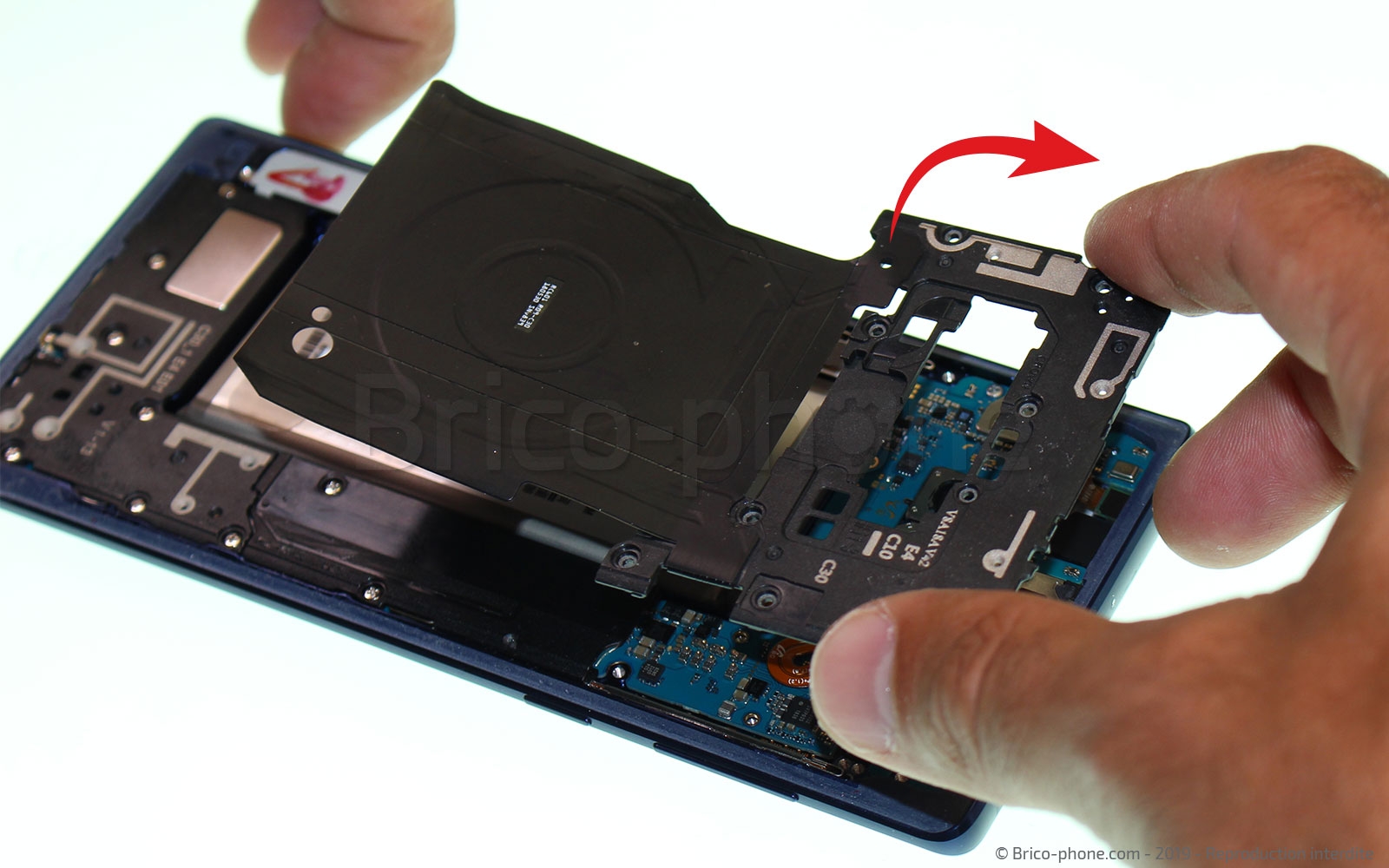

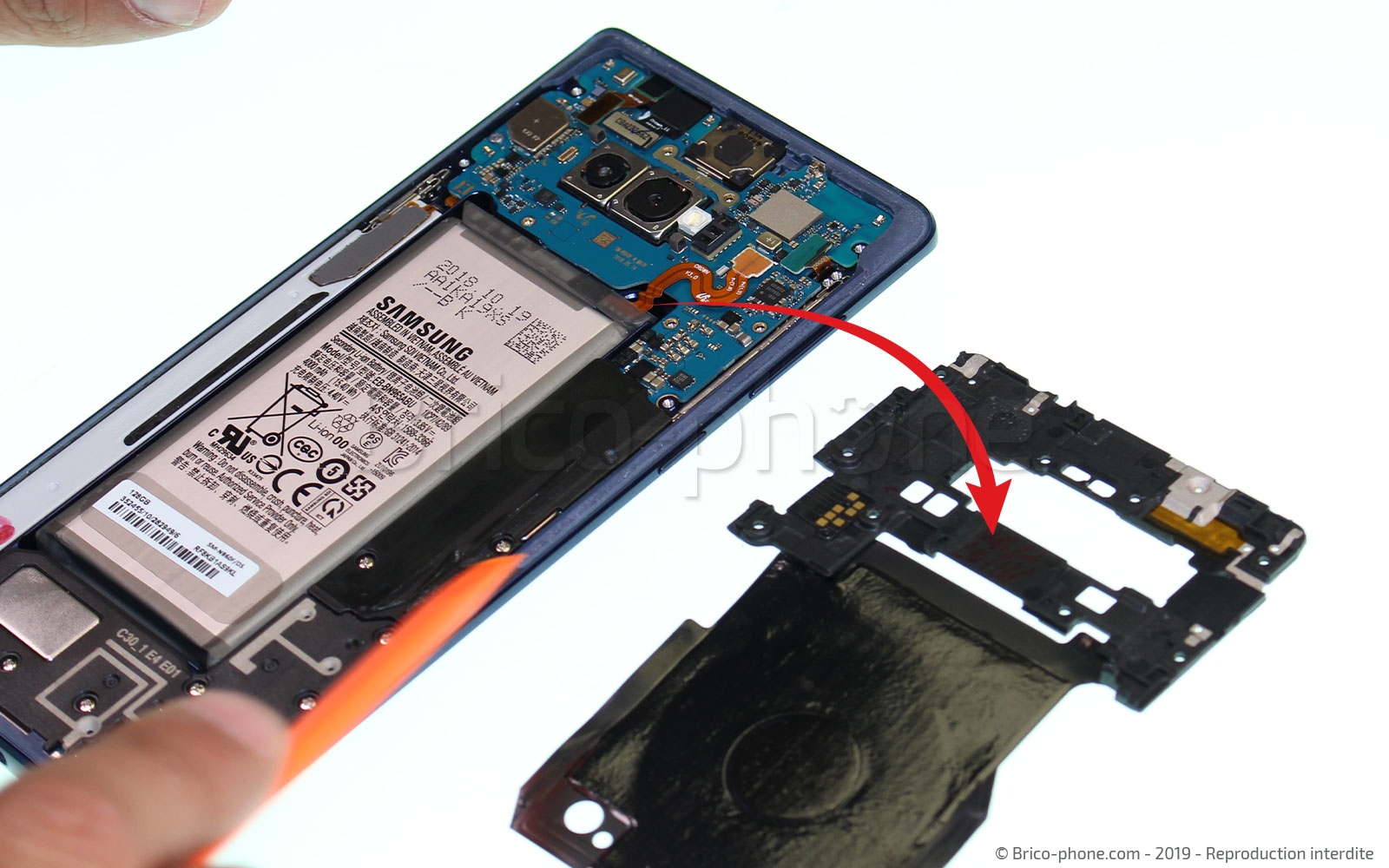

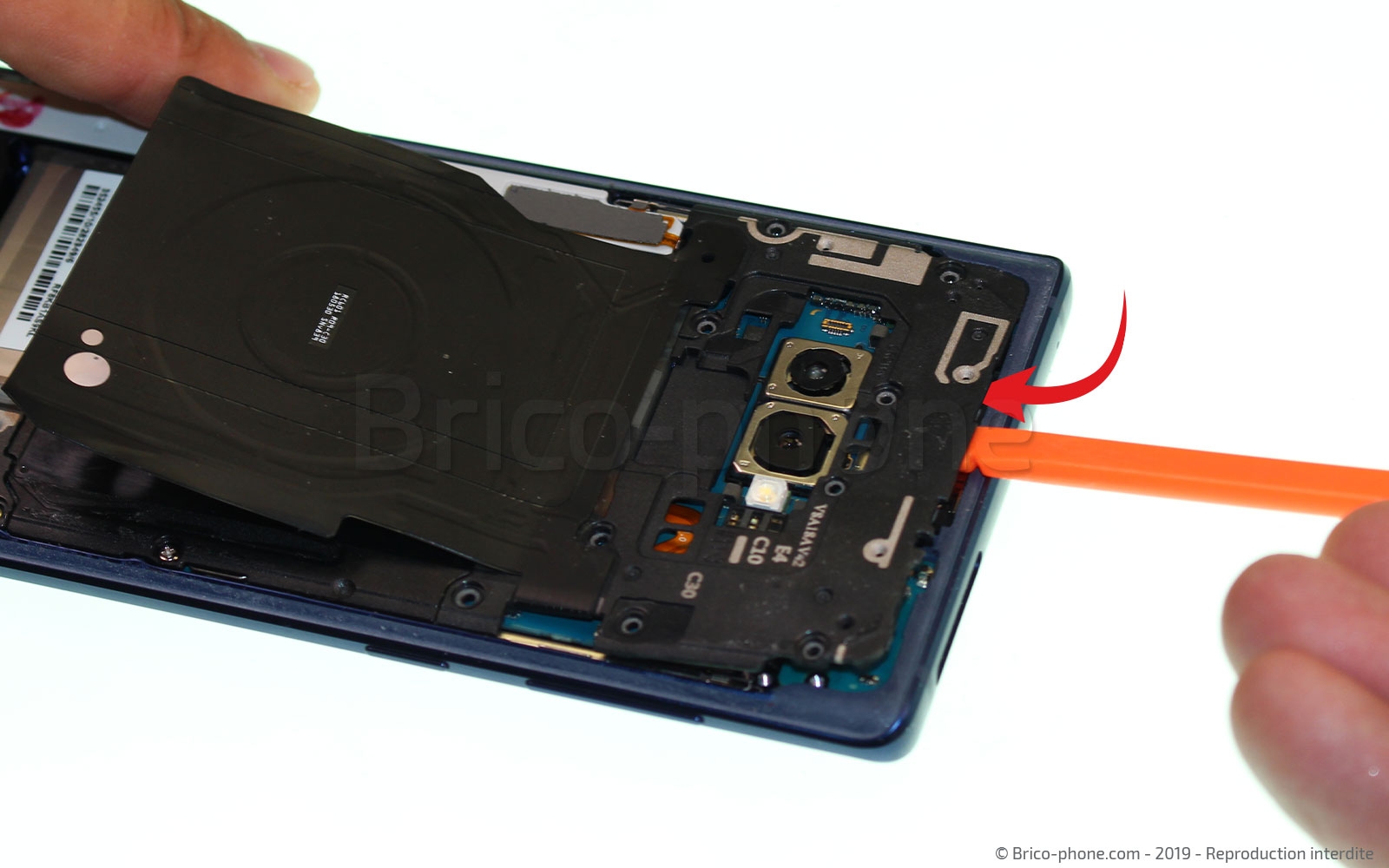

Nous allons maintenant sortir le module de la recharge par induction qui est donc composé de la nappe et de son support.
faites levier sur la partie haute avec la pincette ou le spudger puis sortez l'ensemble su châssis.
Outils
Levier Nylon
Pince Brucelles
Etape 9

Etape 9 Déconnecter la batterie

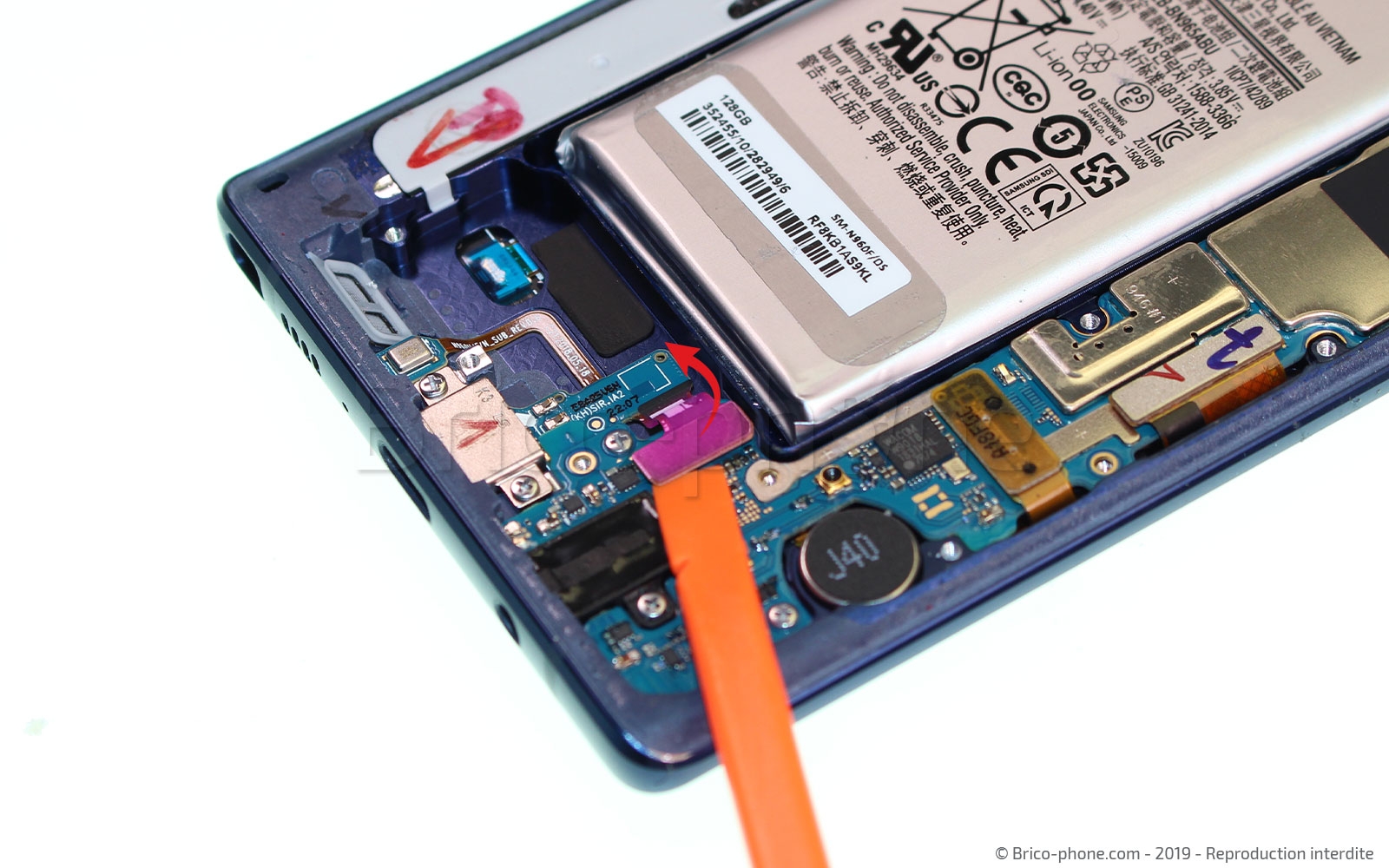

Prenez une nouvelle fois le levier nylon, puis déconnectez la batterie afin de pouvoir continuer à travailler en toute sécurité.
Outils
Levier Nylon
Etape 10

Etape 10 Retirer le bloc haut-parleur externe

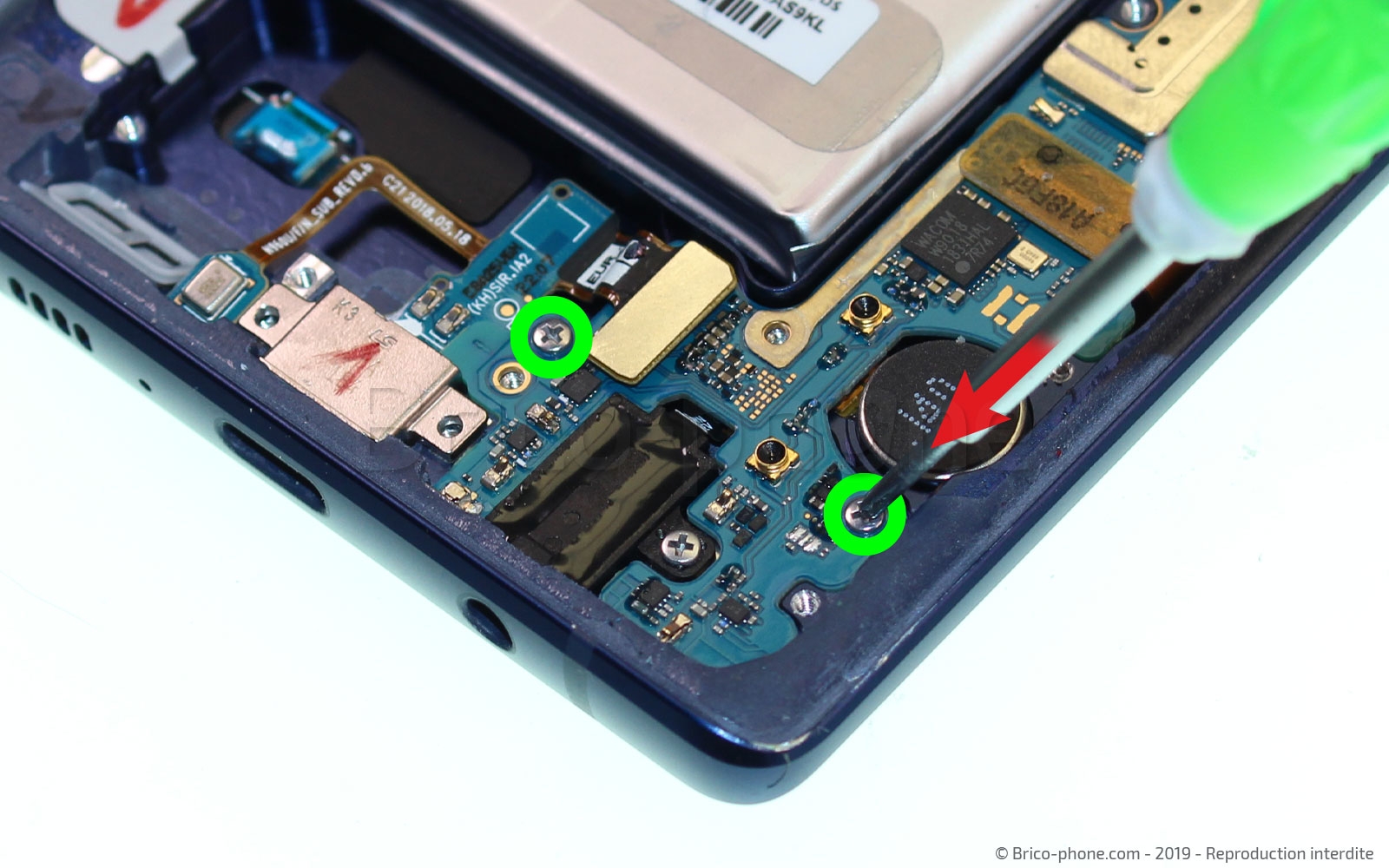

Retirez les 9 vis cruciformes qui maintiennent le cache plastique situé sur la droite de la carte-mère et le bloc haut-parleur externe.
Prenez la pincette puis sortez successivement le cache latéral et le module HP.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 11

Etape 11 Déconnecter le connecteur de charge

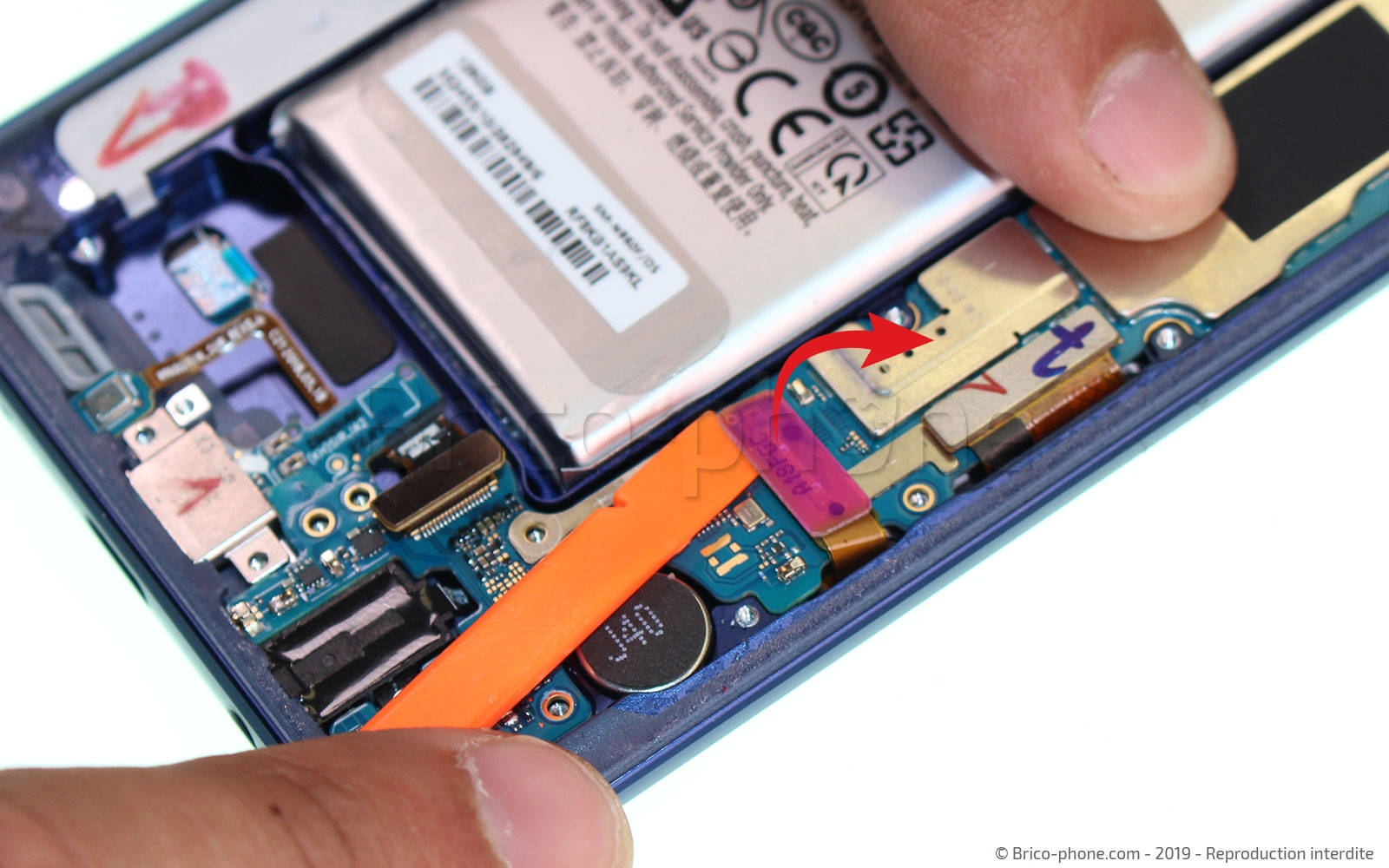

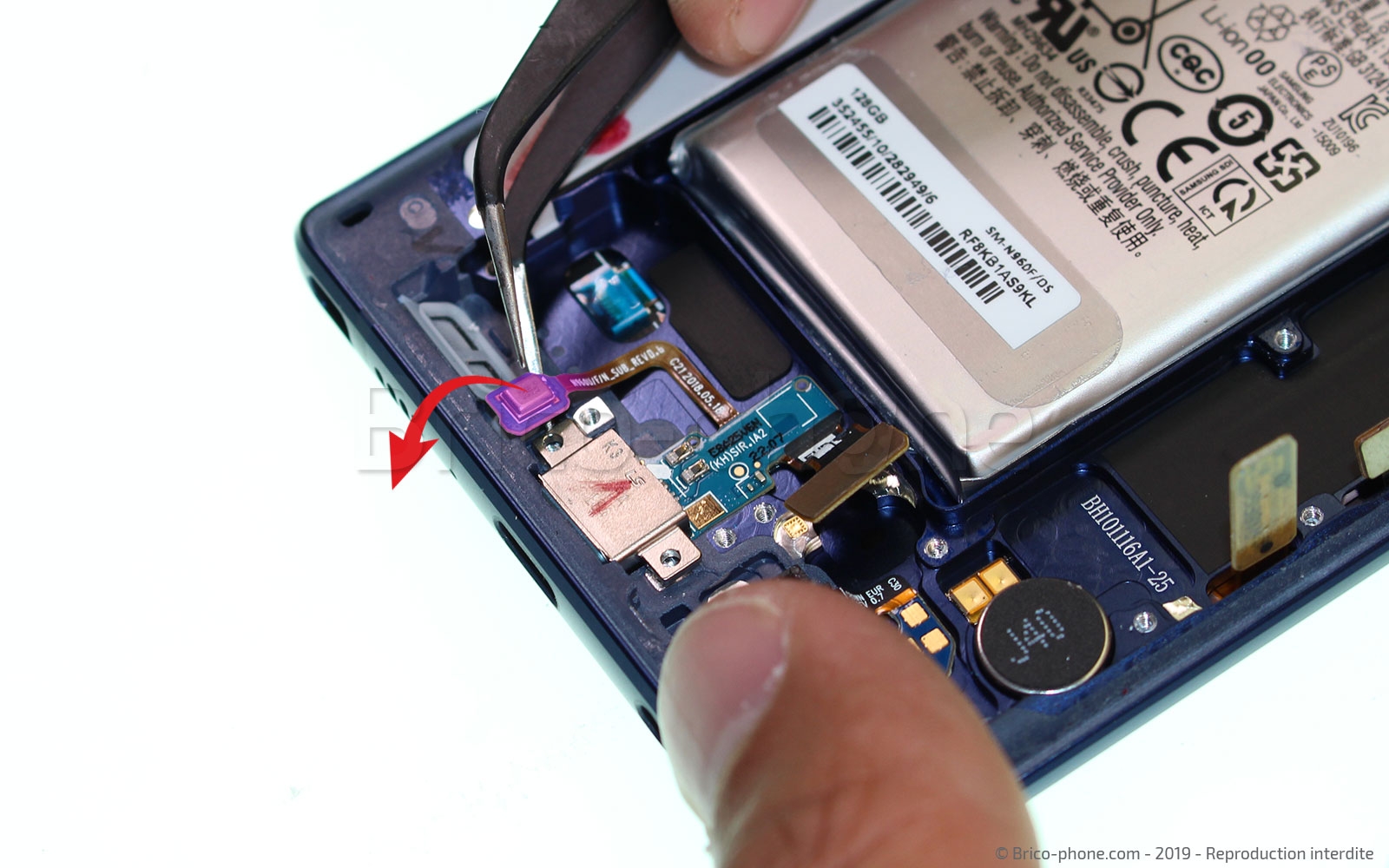

Débrancher la connectique de l'élément sur lequel se trouve le connecteur de charge USB/Type/C et le micro principal.
Outils
Levier Nylon
Etape 12

Etape 12 Enlever les vis

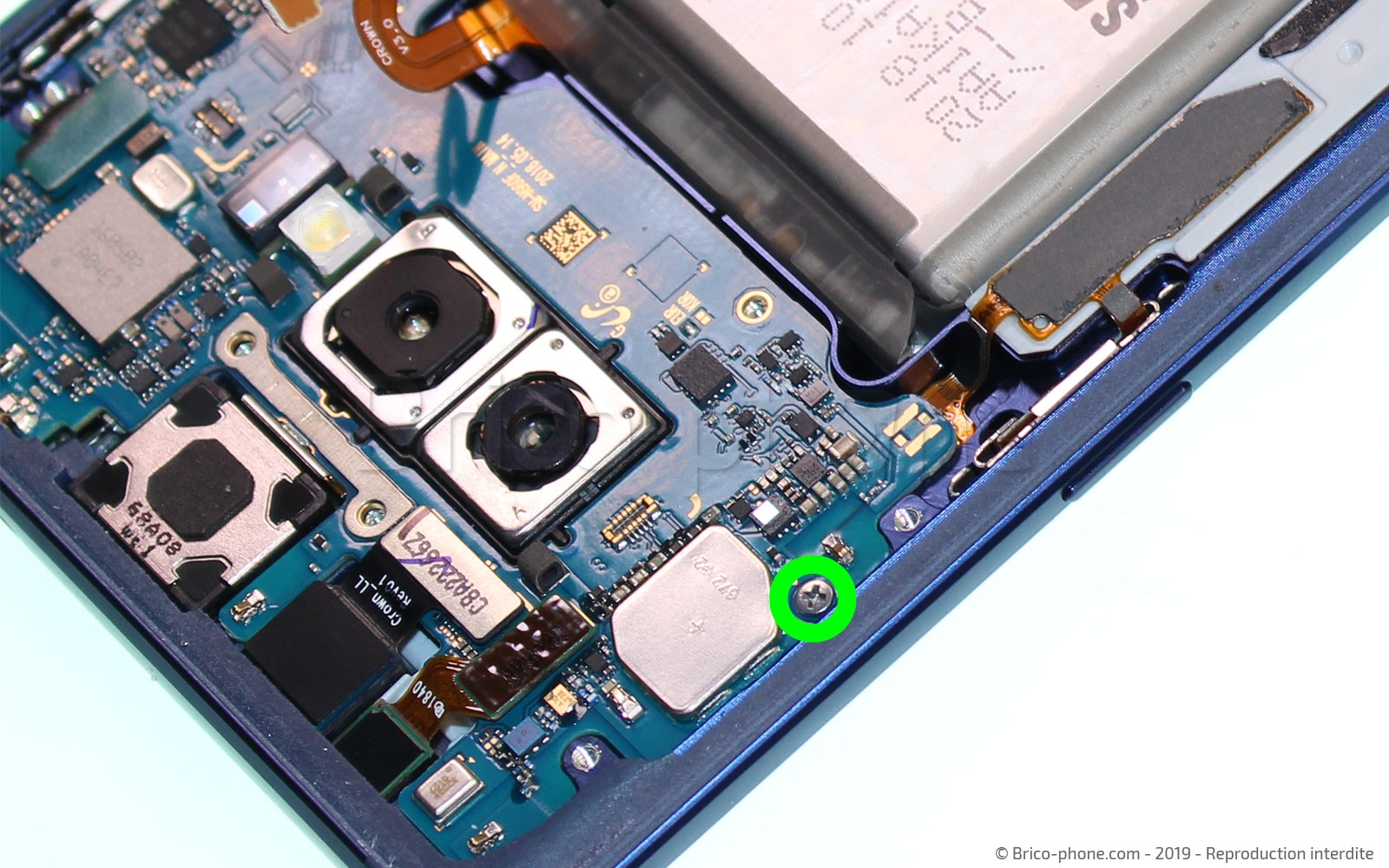

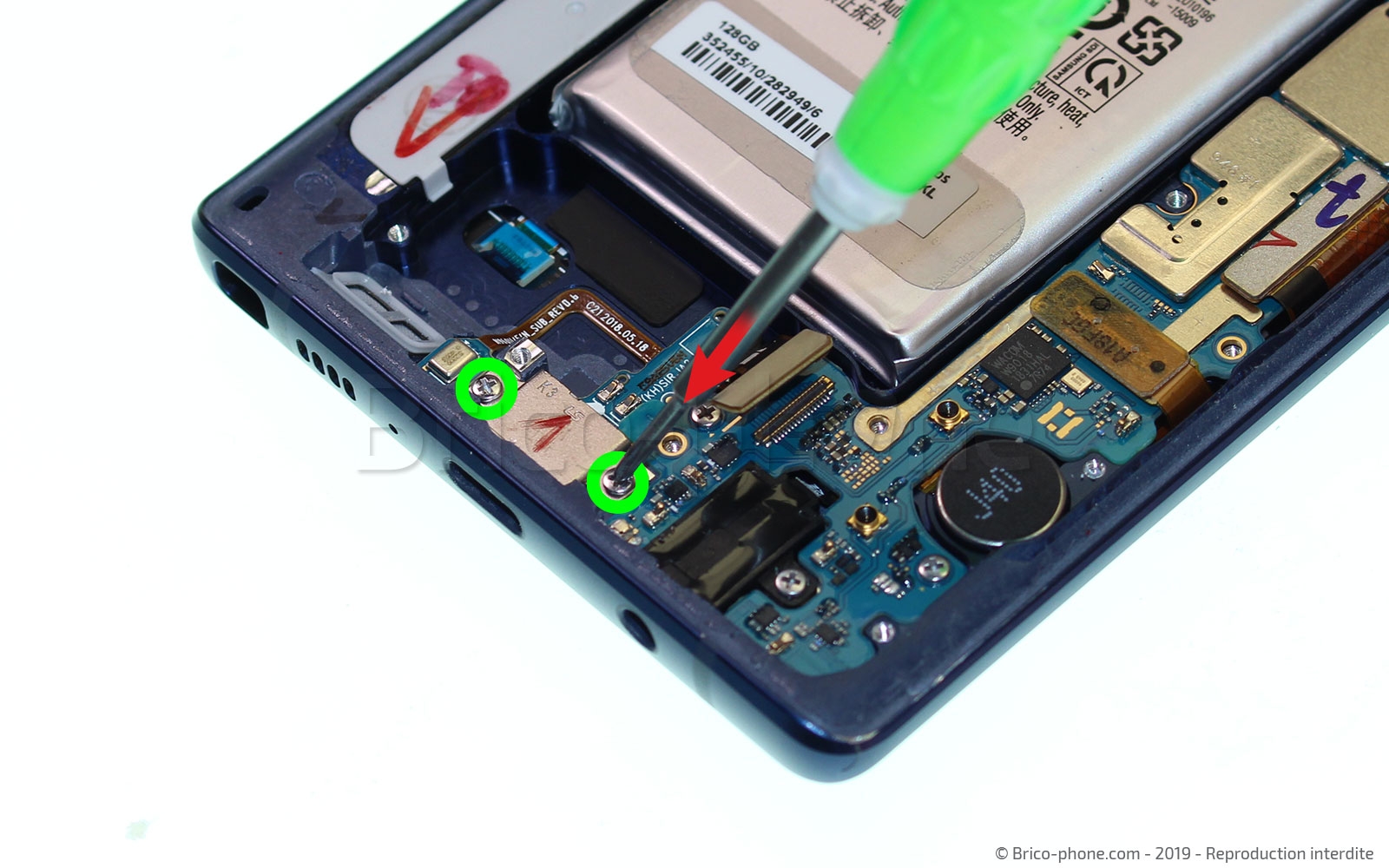

Retirez les 4 vis qui maintiennent le connecteur de charge puis passez sur le haut de la carte-mère de dévisser celle qui se trouve à gauche des caméras arrière.
Continuez de déposer les vis au fur et à mesure sur votre plan de travail.
Outils
Tournevis Cruciforme
Etape 13

Etape 13 Retirer les caméras avant

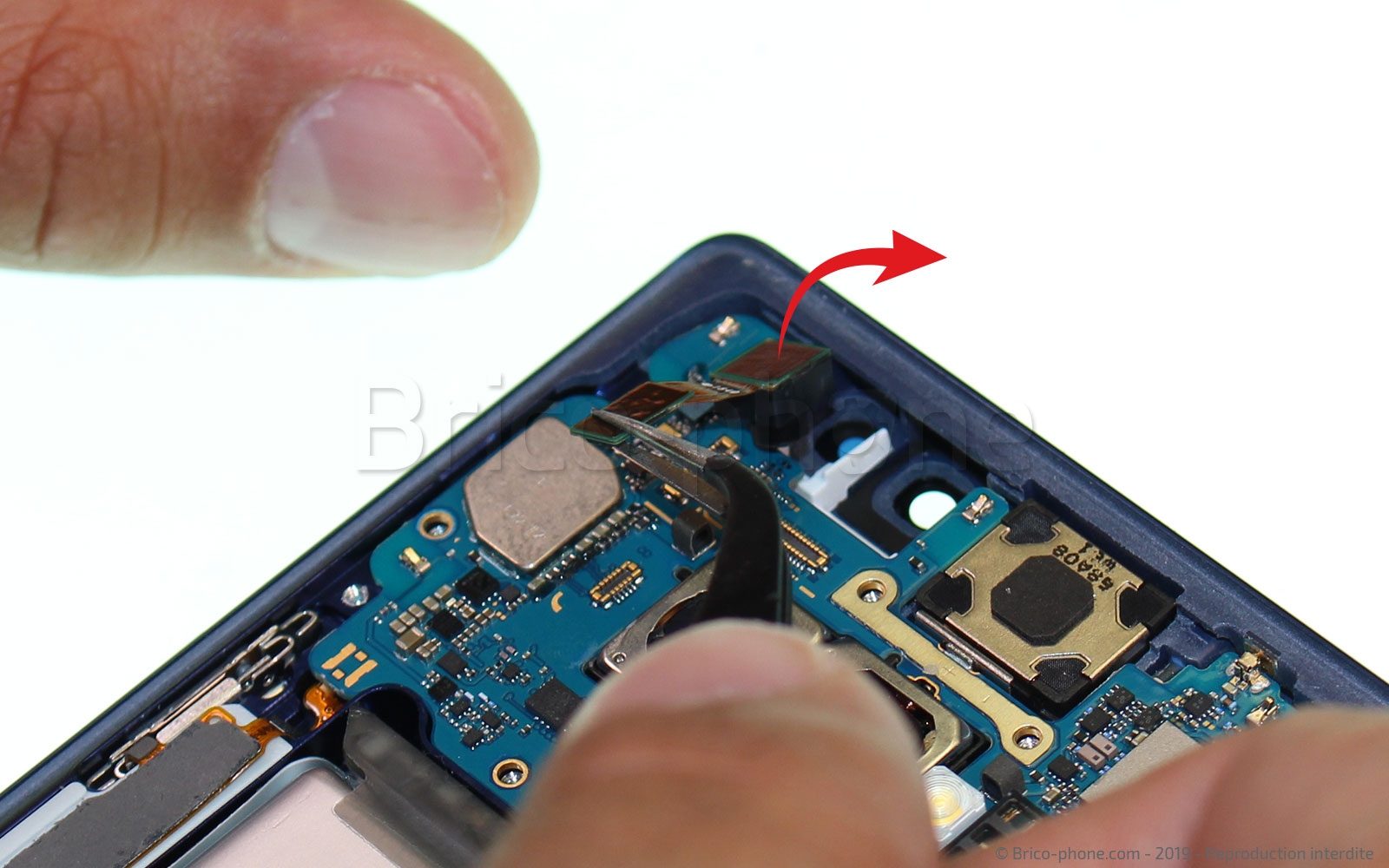

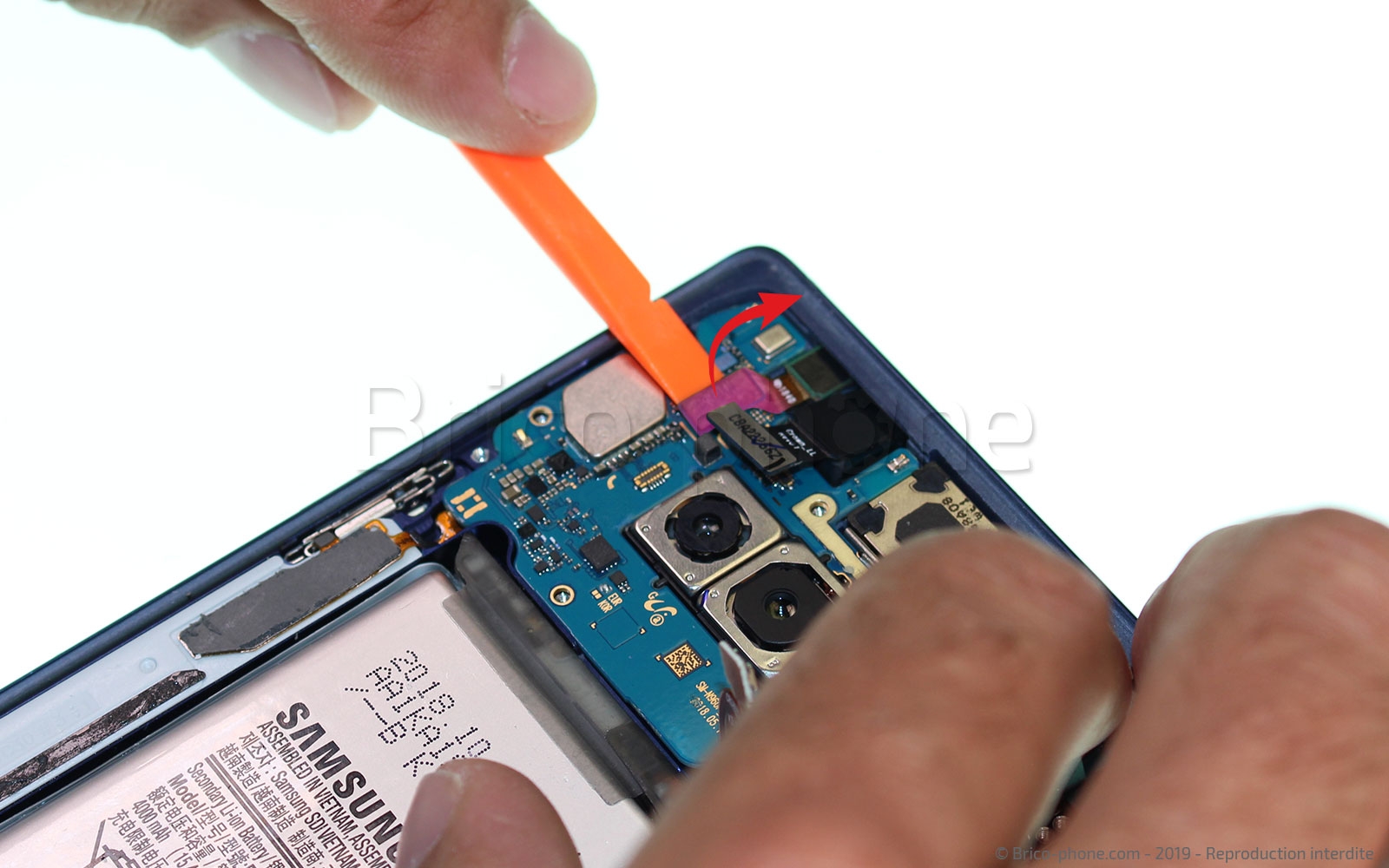

Prenez à nouveau le levier afin de déconnecter la caméra avant et le capteur d'iris. Sortez ensuite délicatement ces 2 éléments de leur emplacement à l'aide de la pincette métallique.

Outils
Levier Nylon
Pince Brucelles
Etape 13

Etape 13 (bis)

Etape 14

Etape 14 Libérer la carte-mère

Nous allons maintenant débrancher toutes les nappes encore reliées à la carte-mère de façon a pouvoir la retirer.

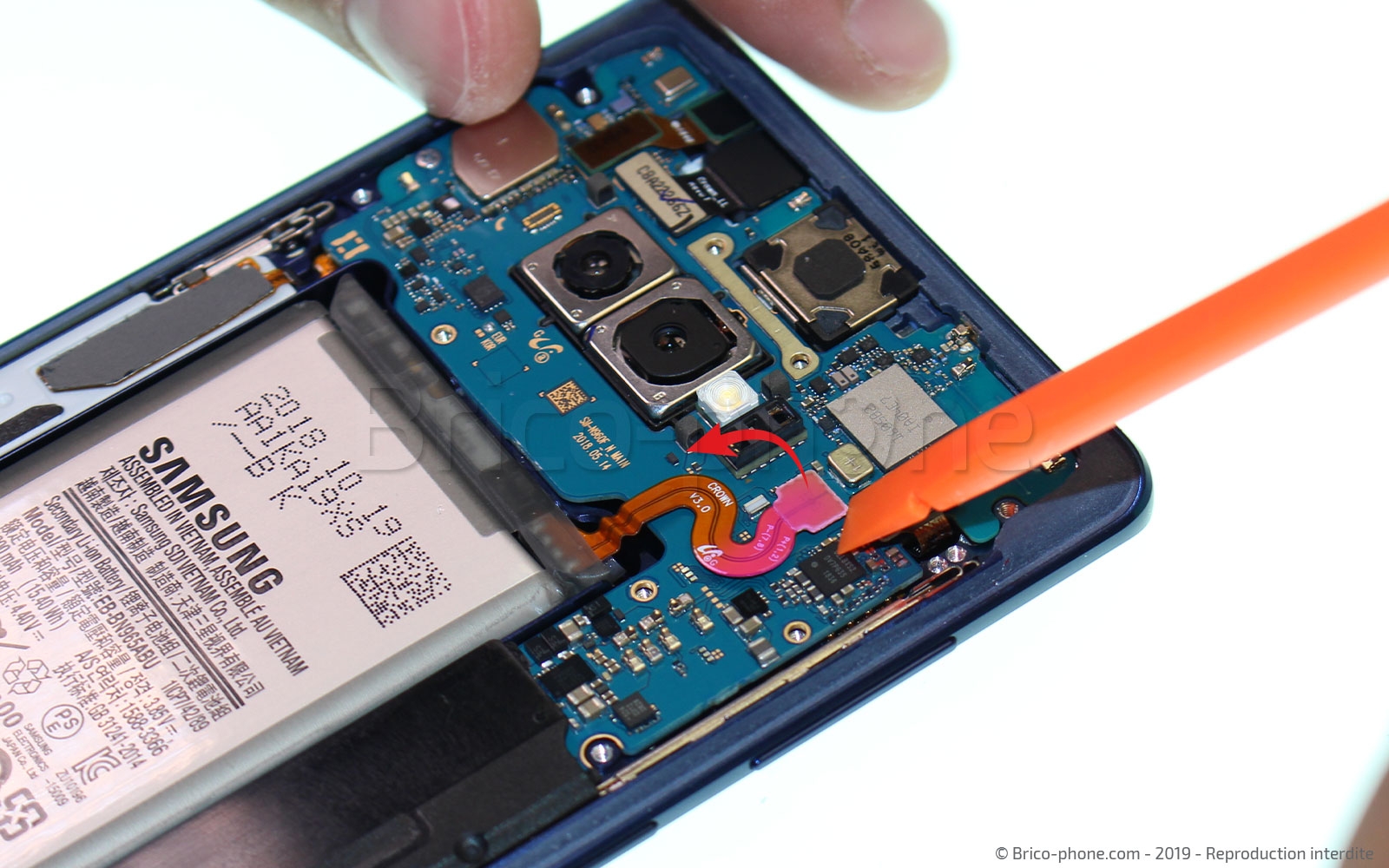

Munissez-vous une nouvelle fois d'un levier puis déconnectez les nappes de l'écran ainsi que la nappe du capteur de luminosité.
Outils
Levier Nylon
Etape 15

Etape 15 Sortir la carte-mère

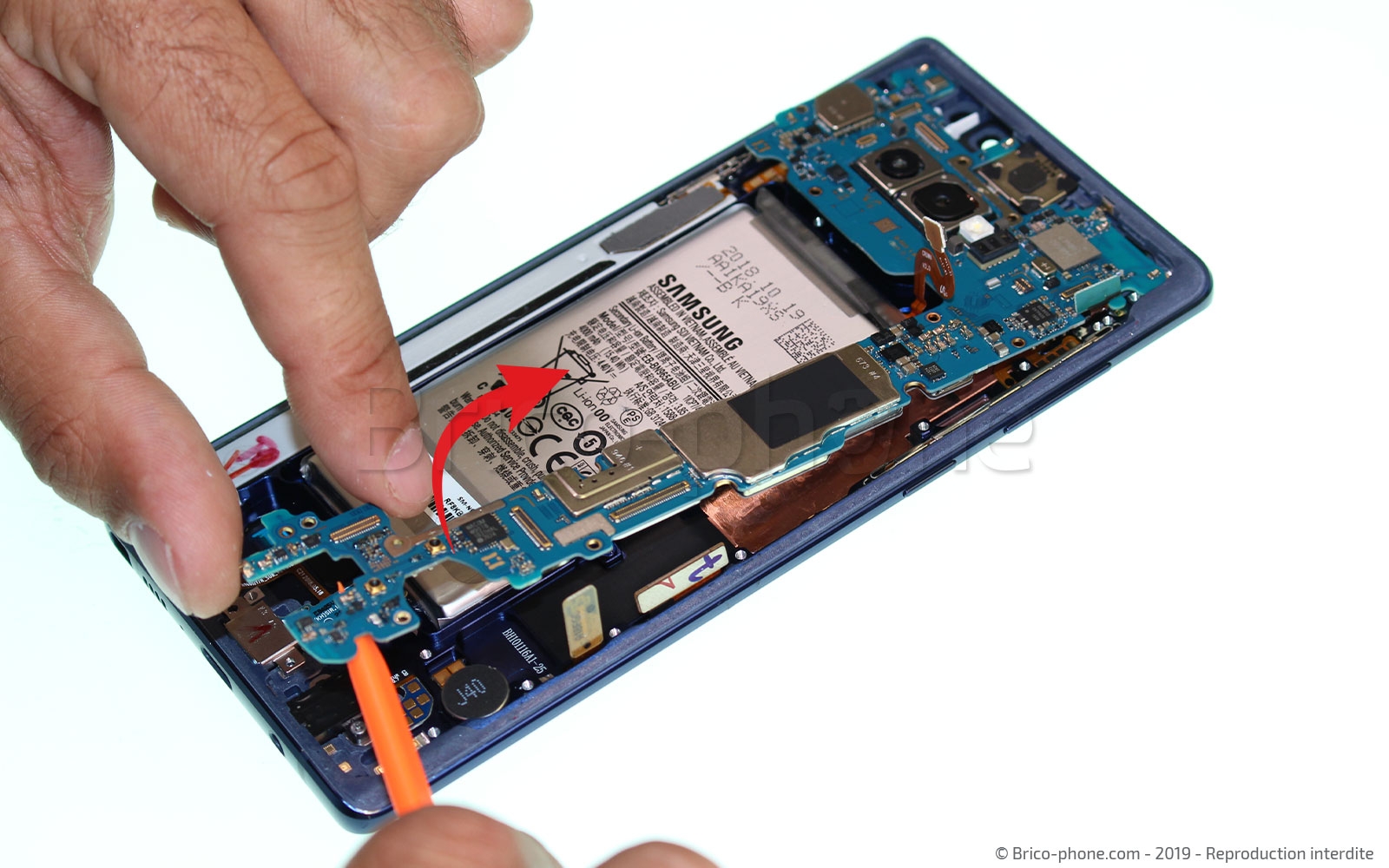

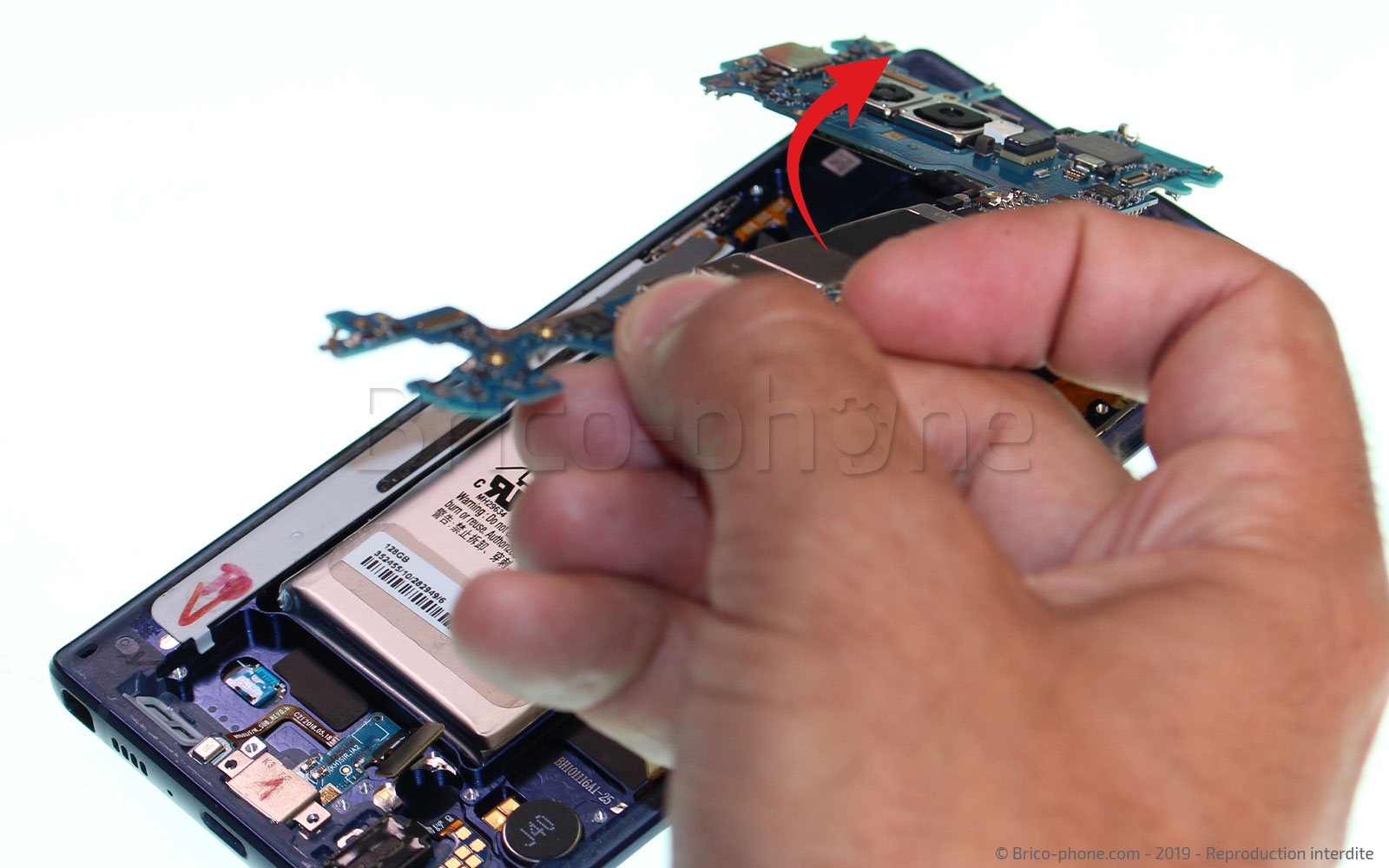

Sortez la carte-mère en la prenant par le bas, puis basculer là comme sur la photo n°2 afin de la sortir complètement du châssis. Ne forcez surtout pas ! Si la carte ne vient pas vérifiez que vous avez correctement débranché toutes les nappes ou bien retirer les vis qui la maintiennent.
Outils
Levier Nylon
Etape 16

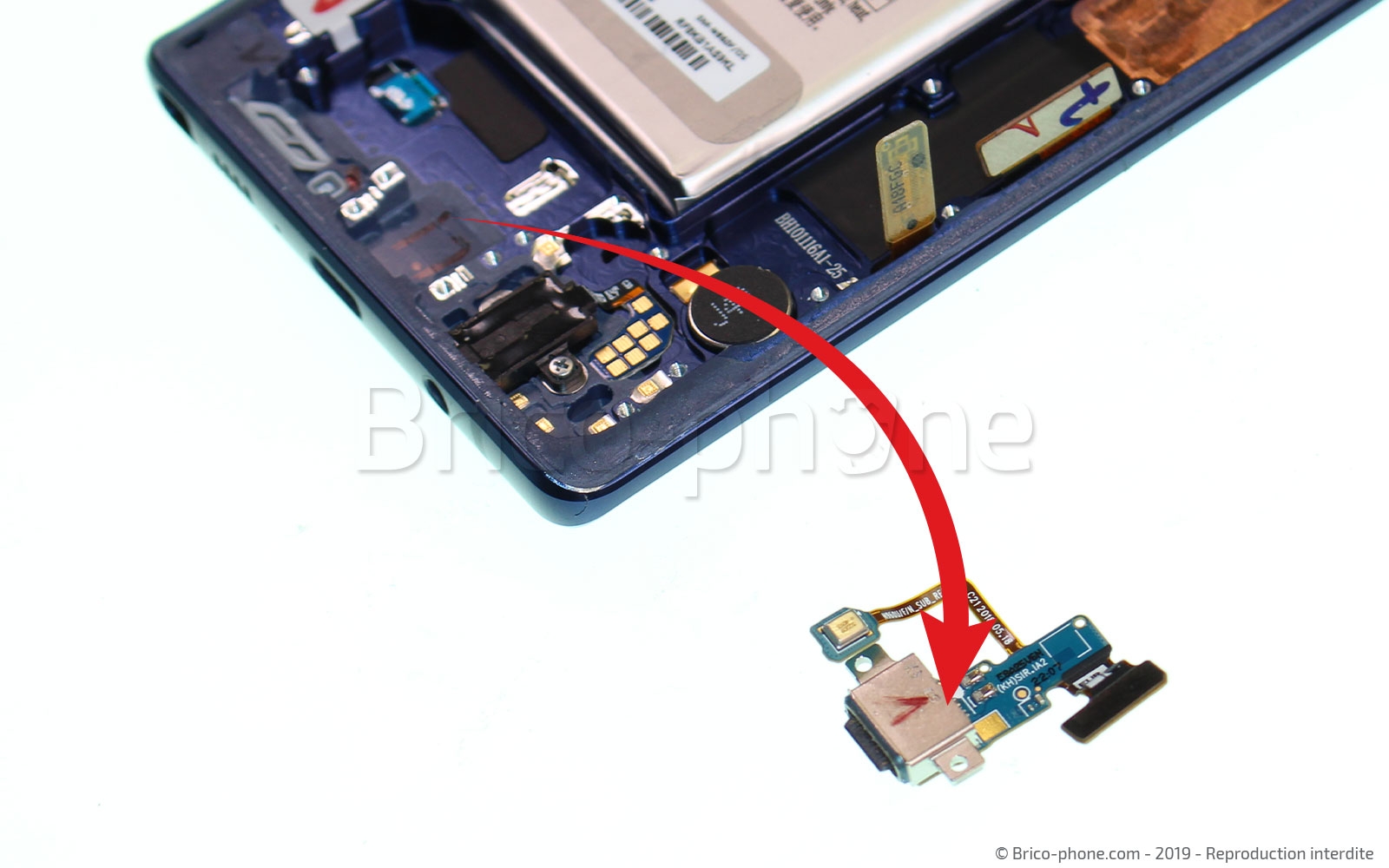

Etape 16 Sortir le connecteur de charge

Délogez le micro principal qui est relié à la plaquette sur laquelle se trouve le connecteur de charge USB.
Sortez ensuite délicatement le dock et le micro de leur emplacement à l'aide de la brucelles.
Outils
Pince Brucelles
Etape 17

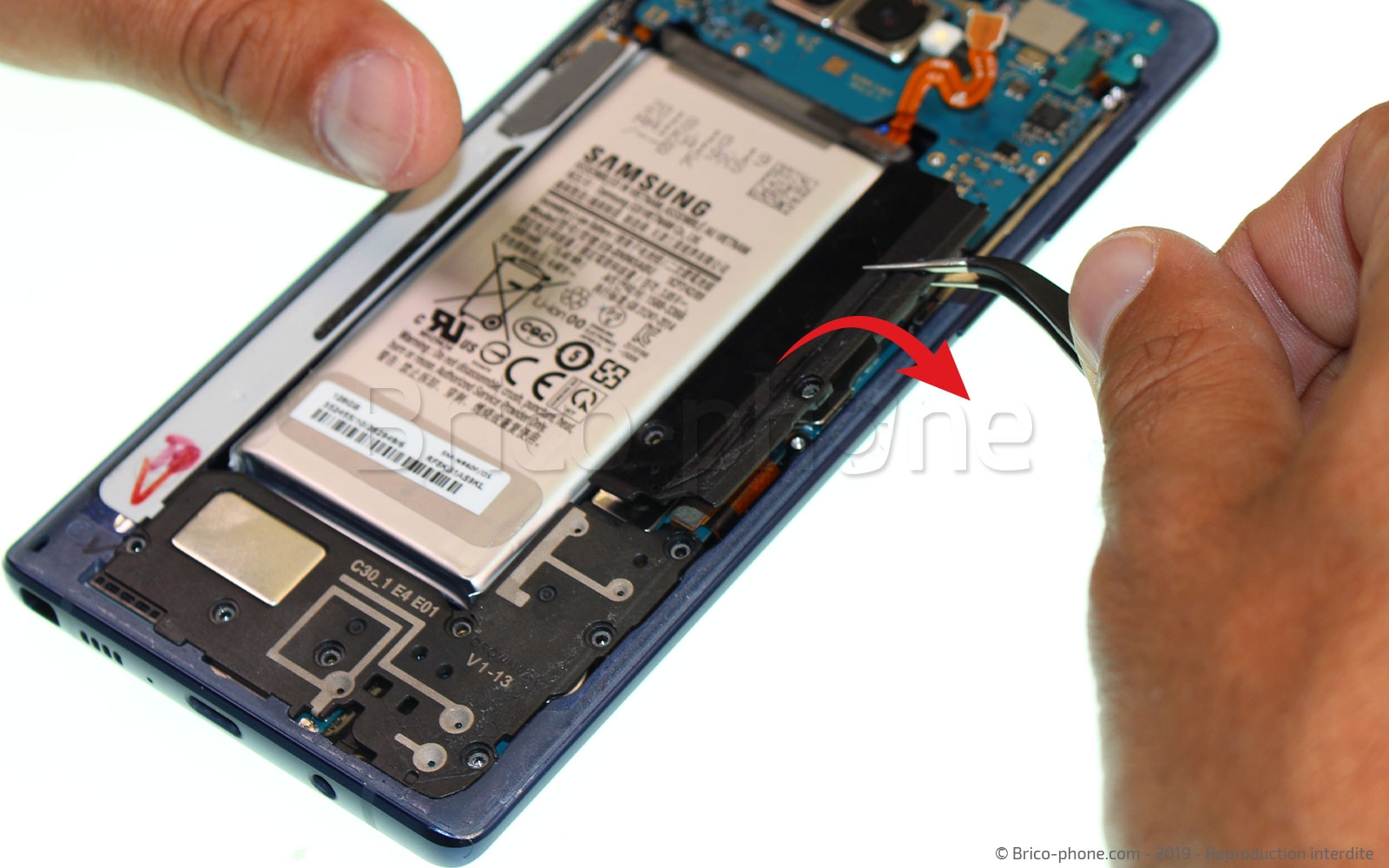

Etape 17 décoller la batterie

La batterie du Galaxy Note 9 est fortement collée dans le châssis. Il est relativement risqué de faire levier pour la décoller car vous pourriez la percer.
Afin de faciliter cette étape Brico-phone a créé un liquide iRemover qui permet de décoller la batterie en toute sécurité.

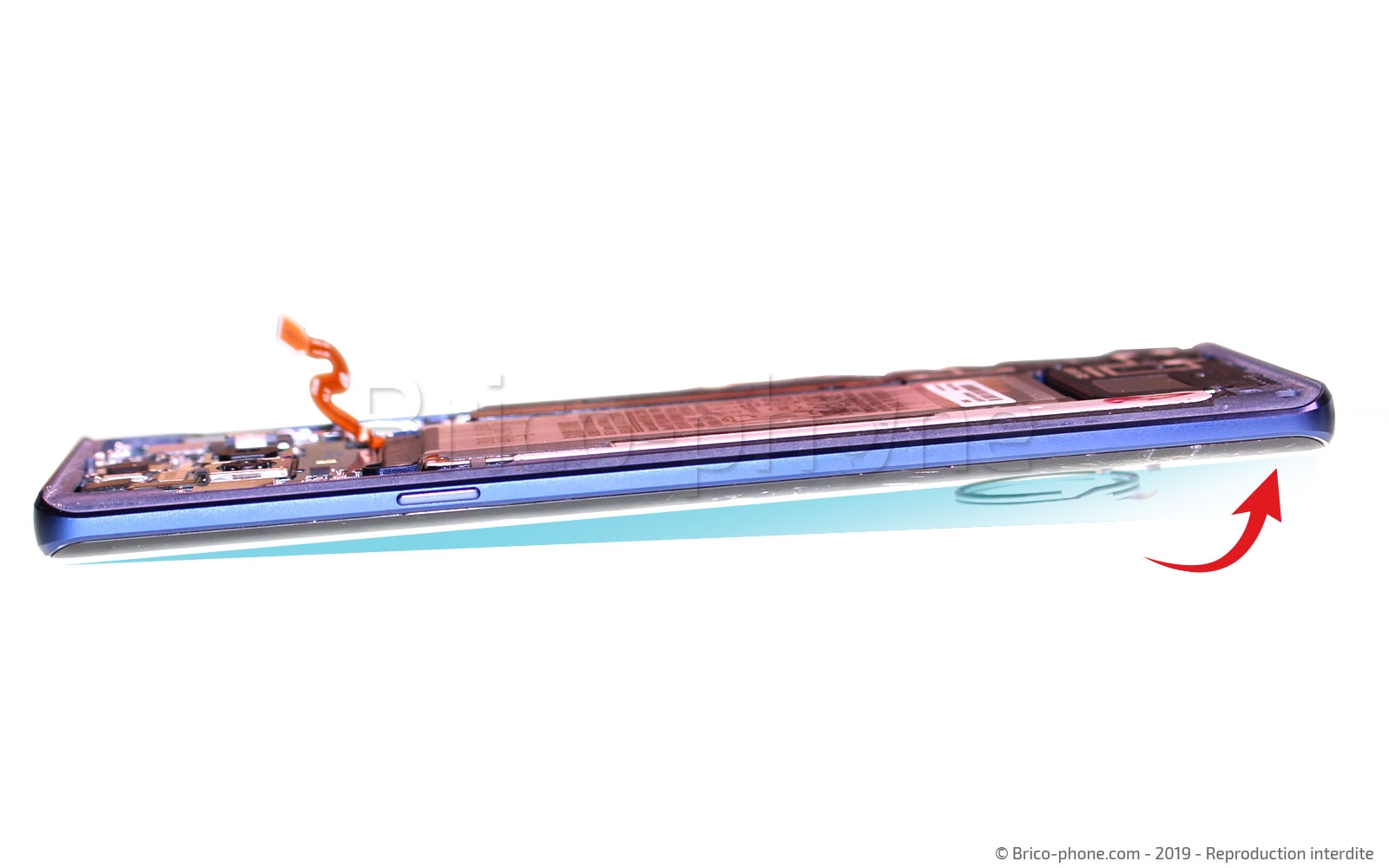

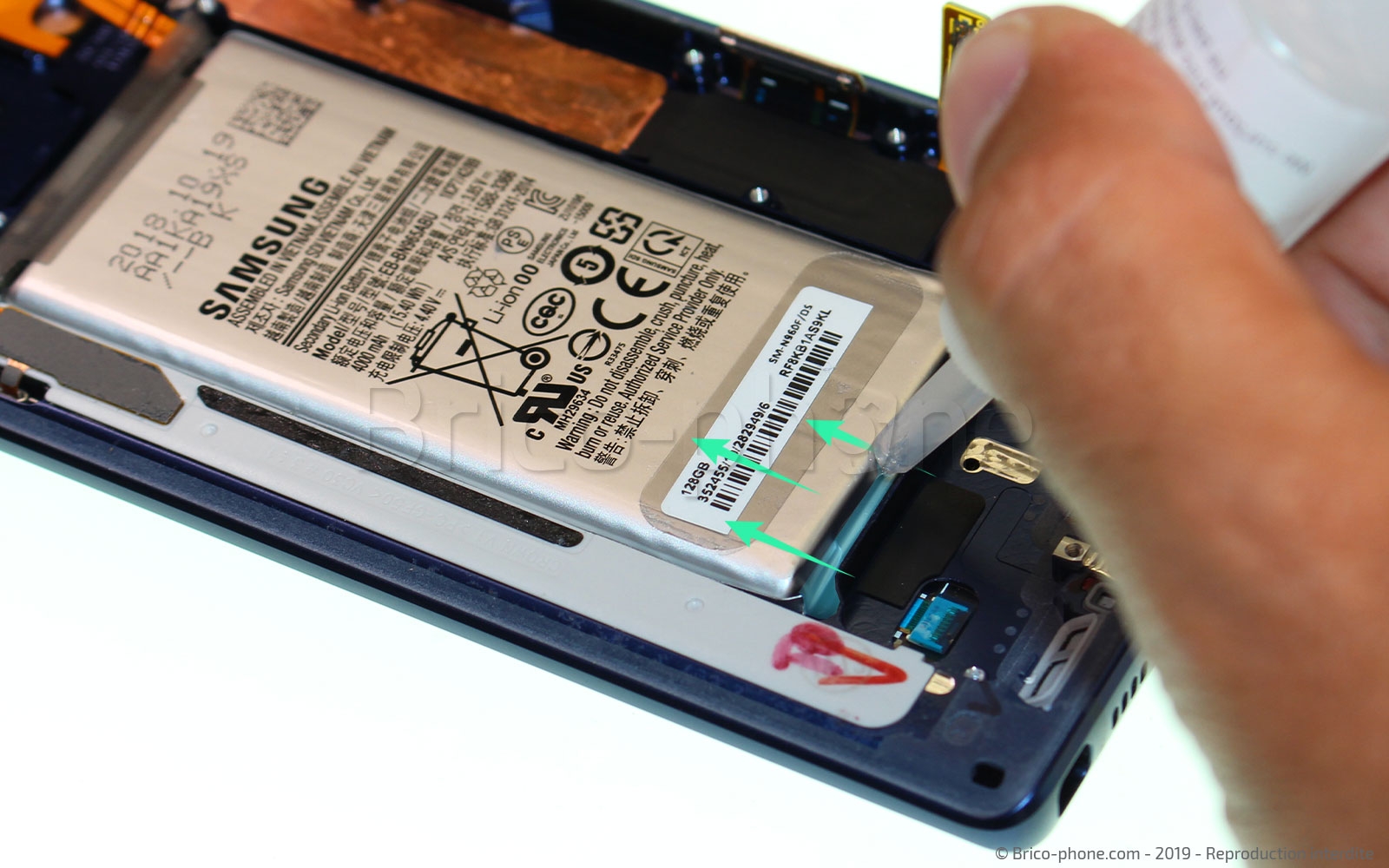

Faites couler délicatement du produit entre le châssis et la batterie ( vous pouvez vous aider de la petite carte PVC en faisant glisser le liquide dessus de façon à ne pas trop déborder). Positionnez ensuite la ventouse sur le haut de l'écran puis poser l'appareil comme sur la photo n°4 pendant 20 minutes . Cela a pour conséquence de faciliter la dispersion du produit sous la batterie.
Pièces
Liquide iRemover 3.90€
Etape 18

Etape 18 Retirer la batterie

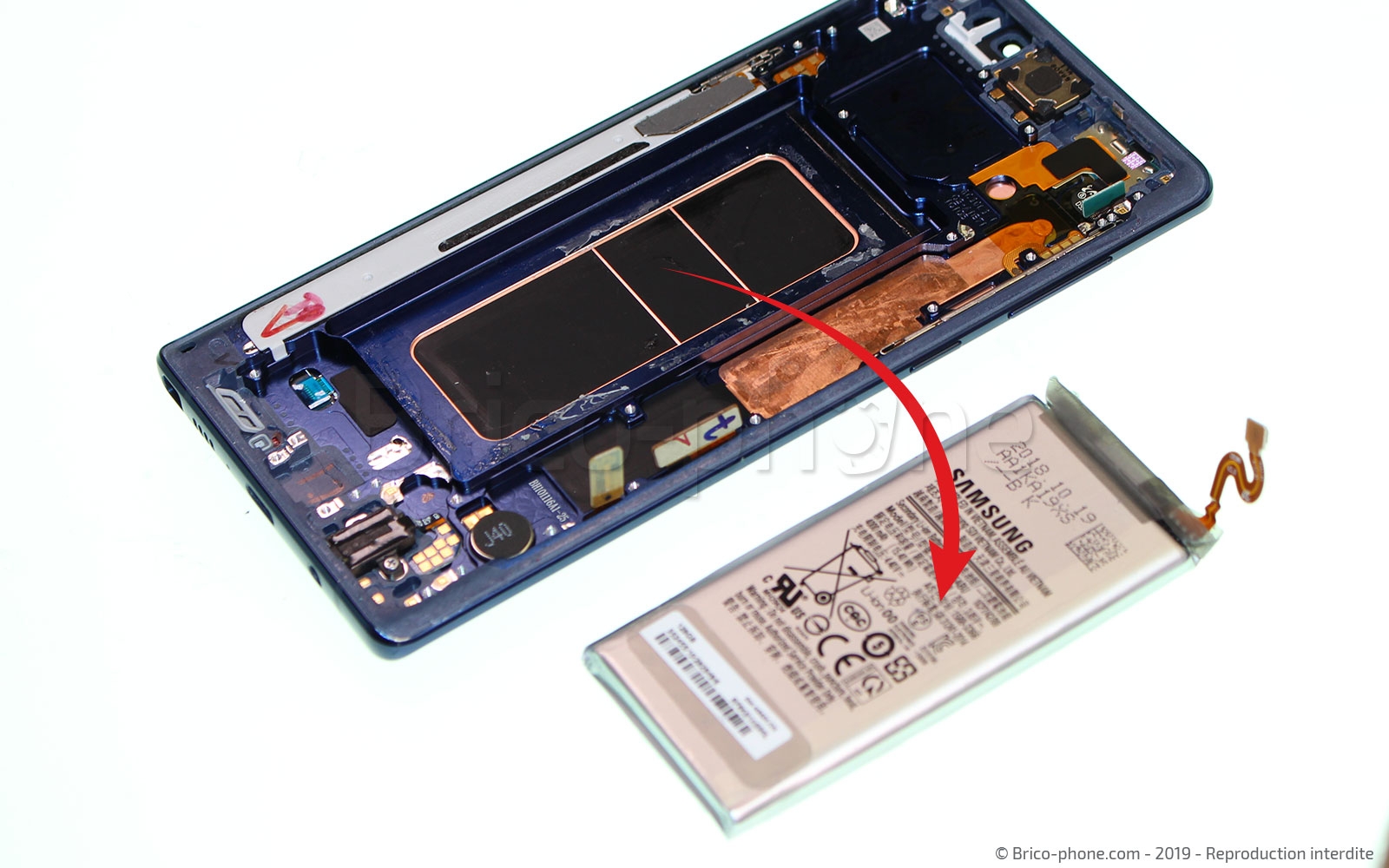

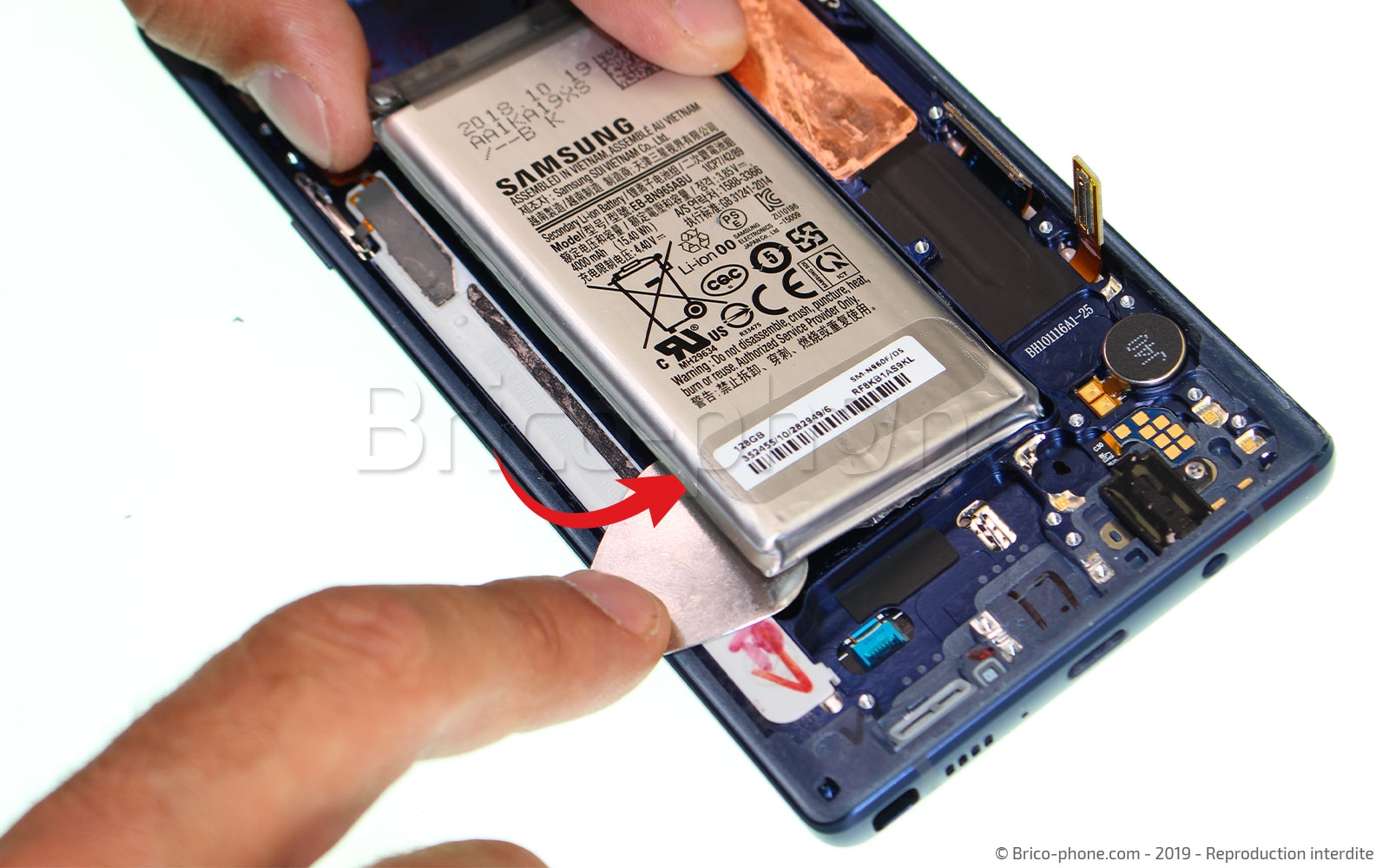

Faites levier sous la batterie en utilisant le côté arrondi du médiator . Faites bien attention à utiliser le côté arrondi afin de ne pas percer la batterie. Sortez ensuite le la batterie , puis déposer là sur votre plan de travail.
Si vous sentez que la batterie résiste ne forcez surtout pas Ajouter de nouveau du liquide iRemover puis, attendez de nouveau une vingtaine de minutes.
Outils
Médiator
Etape 19

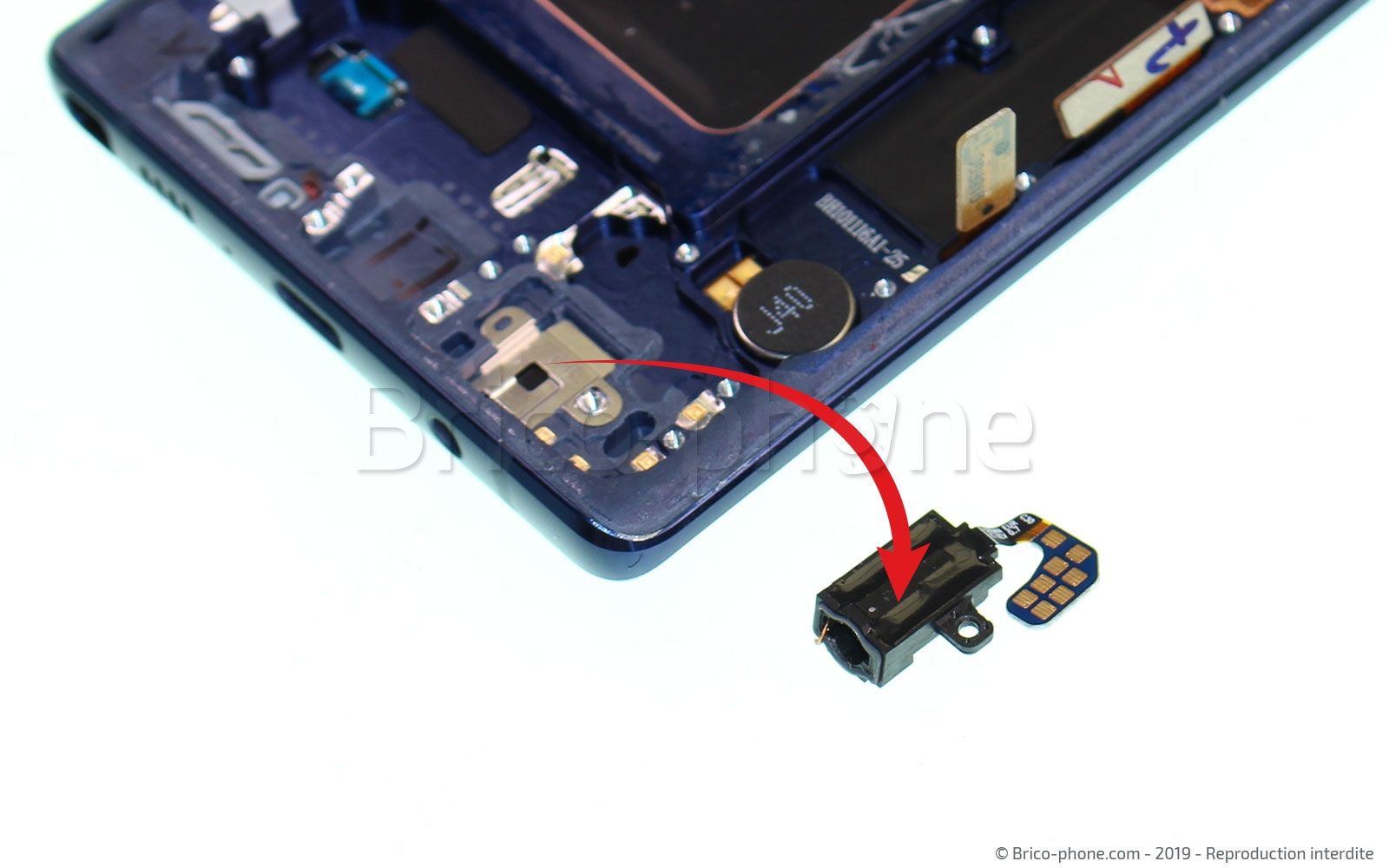

Etape 19 Retirer la prise jack

Retirez la vis cruciforme qui fixe la prise du kit main libre de votre appareil puis sortez le composant de son emplacement en le saisissant simplement avec la brucelles.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 20

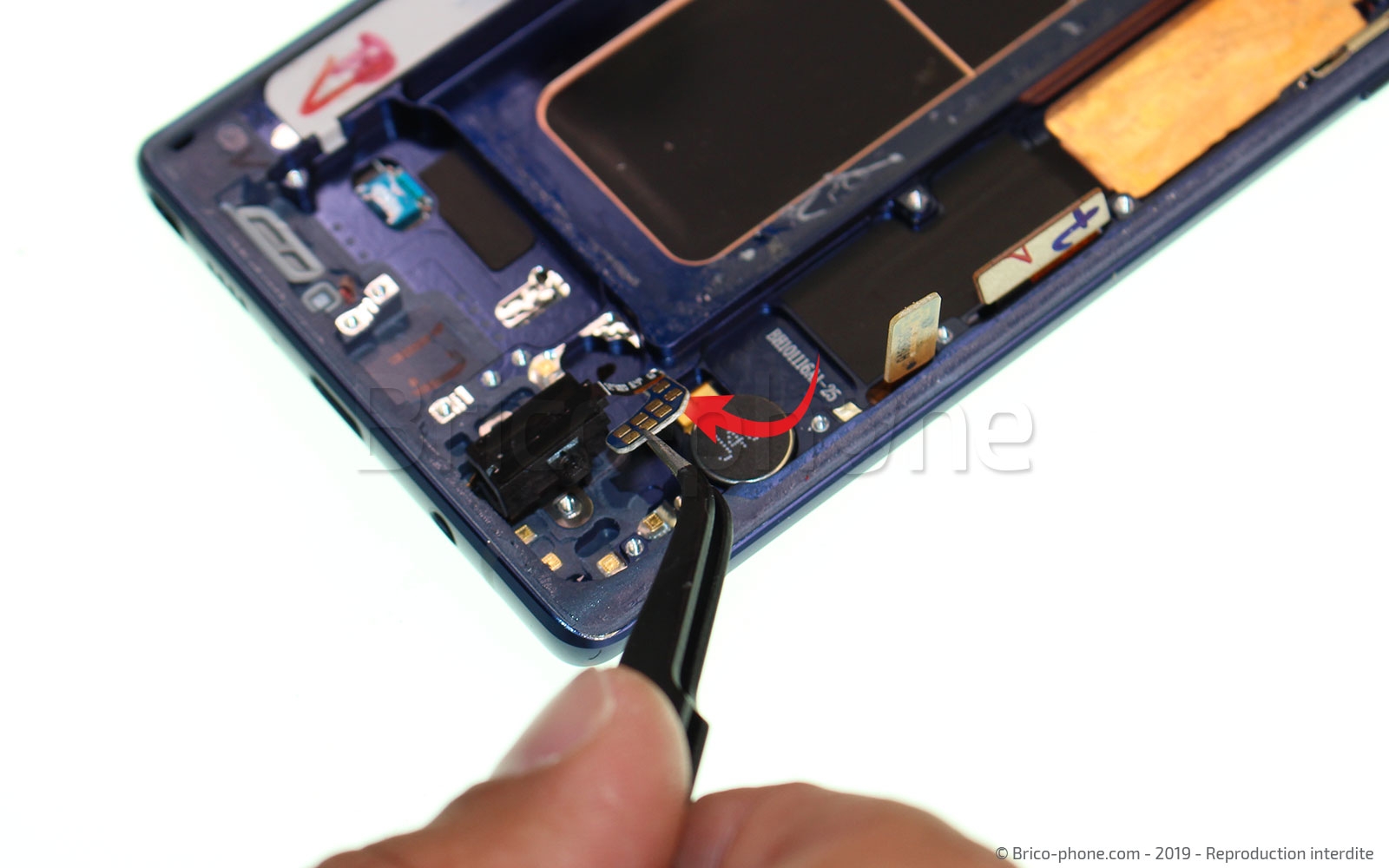

Etape 20 Récupérer le capteur de luminosité

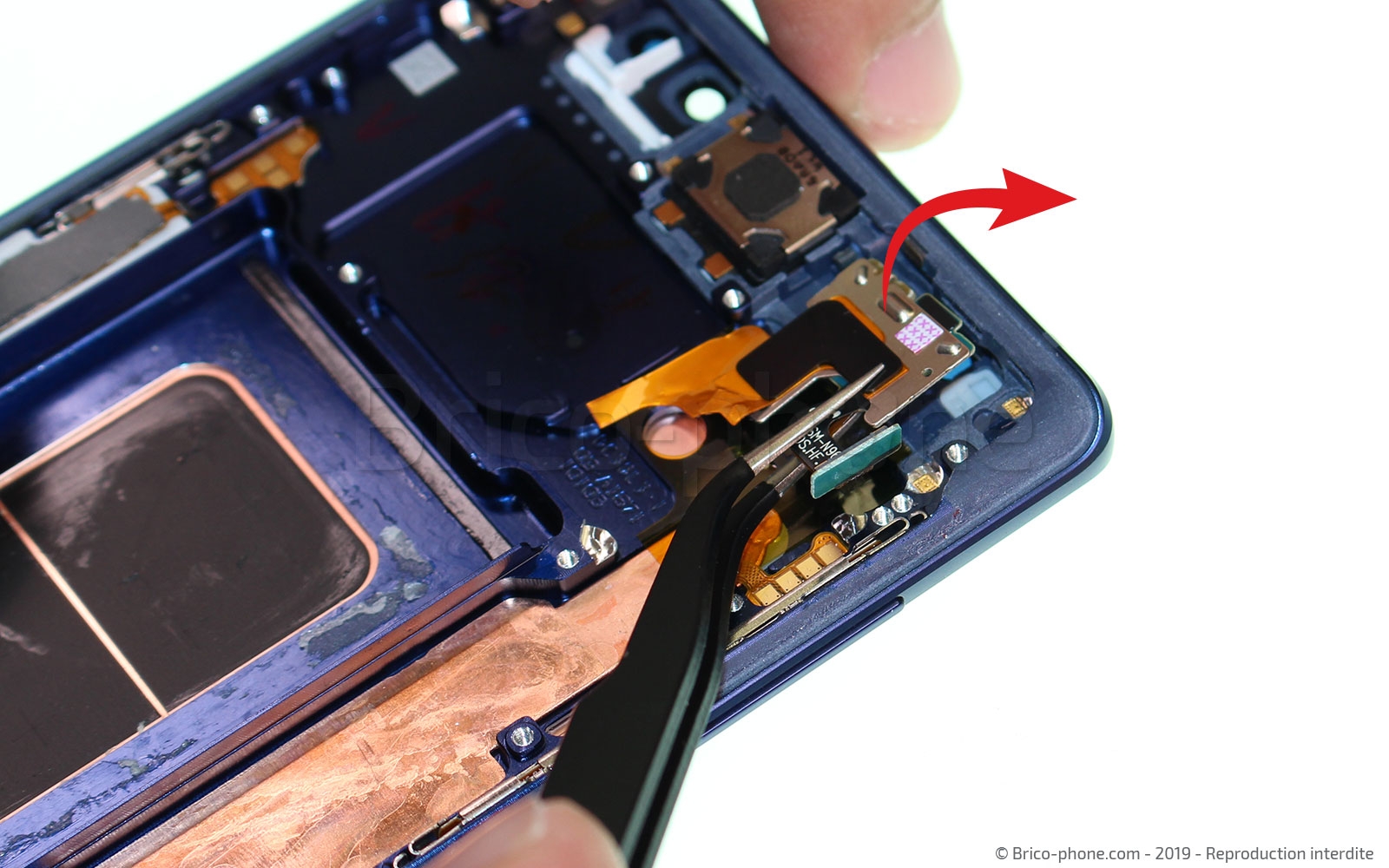

Récupérez également les capteurs de luminosité et de proximité en décollant l'ensemble avec la pincette .
