Samsung Galaxy S Galaxy S9

Changement du haut-parleur interne sur Galaxy S9

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

Réparation

Note de réparabilité NC

Temps estimé 30 min

Difficulté 3/5 (Moyen)

Diagnostic

Votre Galaxy S9 n'a plus de son à l'oreille en communication

Votre haut-parleur grésille

Le haut-parleur de votre Samsung Galaxy S9 ne fonctionne pas correctement, il grésille voir ne marche pas du tout, Remplacez celui-ci facilement grâce à ce tutoriel photo de démontage spécialement conçu par notre équipe.

Pièces nécessaires

Haut-parleur Interne pour Samsung Galaxy S9, S10e, S10+ et S20 Ultra

12.90 €

Outils nécessaires

Kit d'outils n°1 spécialement composé par nos techniciens

8.90 €

Voir plus d'outils

En option

Petit coussin chauffant pour décoller les vitres

6.90 €

Photos Vidéo

Préparer votre espace de travail

Vous êtes prêt à vous lancer ? Commencez par vous assurer que votre espace de travail soitr propre et dégagé, fixez le patron d'aide au montage puis sortez vos outils.
Une fois cela fait, vous pouvez passer à la première étape de ce tutoriel.

Etape 1

Etape 1 Eteindre votre smartphone

Éteignez votre appareil avant toute réparation

Etape 2

Etape 2 Chauffer la vitre arrière

À l'aide d'un sèche-cheveux, d'un décapeur thermique ou d'une station à air chaud, chauffez le contour du cache arrière.
Cela aura pour effet de ramollir le joint de fixation.

Pièces

Décapeur thermique petit modèle 14.90€

Station 2 en 1 : air chaud et à souder 69.90€

Etape 3

Etape 3 Décoller la vitre arrière

Placez la ventouse sur un des angles inférieurs, puis en tirant sur la boucle métallique de cette dernière, insérez le médiator métal entre le châssis et la vitre.
Placez ensuite les médiators plastiques puis retirez celui en métal. Faites coulisser ces derniers de part et d'autre de la vitre afin de désolidariser complètement la vitre arrière.

Outils

Médiator

Ventouse

Etape 4

Etape 4 Enlever la cache arrière

Attention la vitre arrière est connecté au téléphone par la nappe du lecteur d'empreintes.
Munissez-vous de la pincette afin de la débrancher.
La vitre arrière peut maintenant être retirée.

Outils

Pince Brucelles

Etape 5

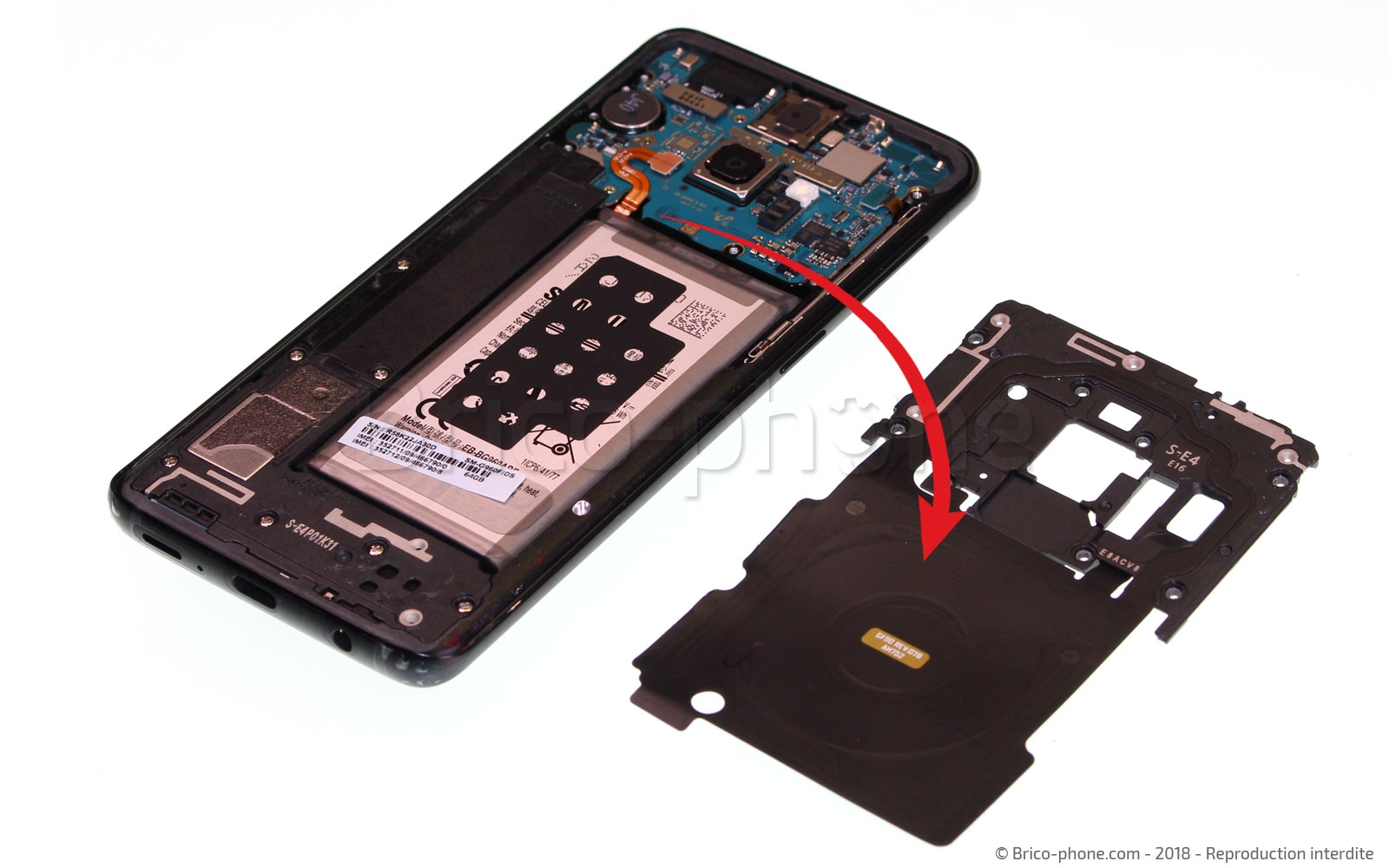

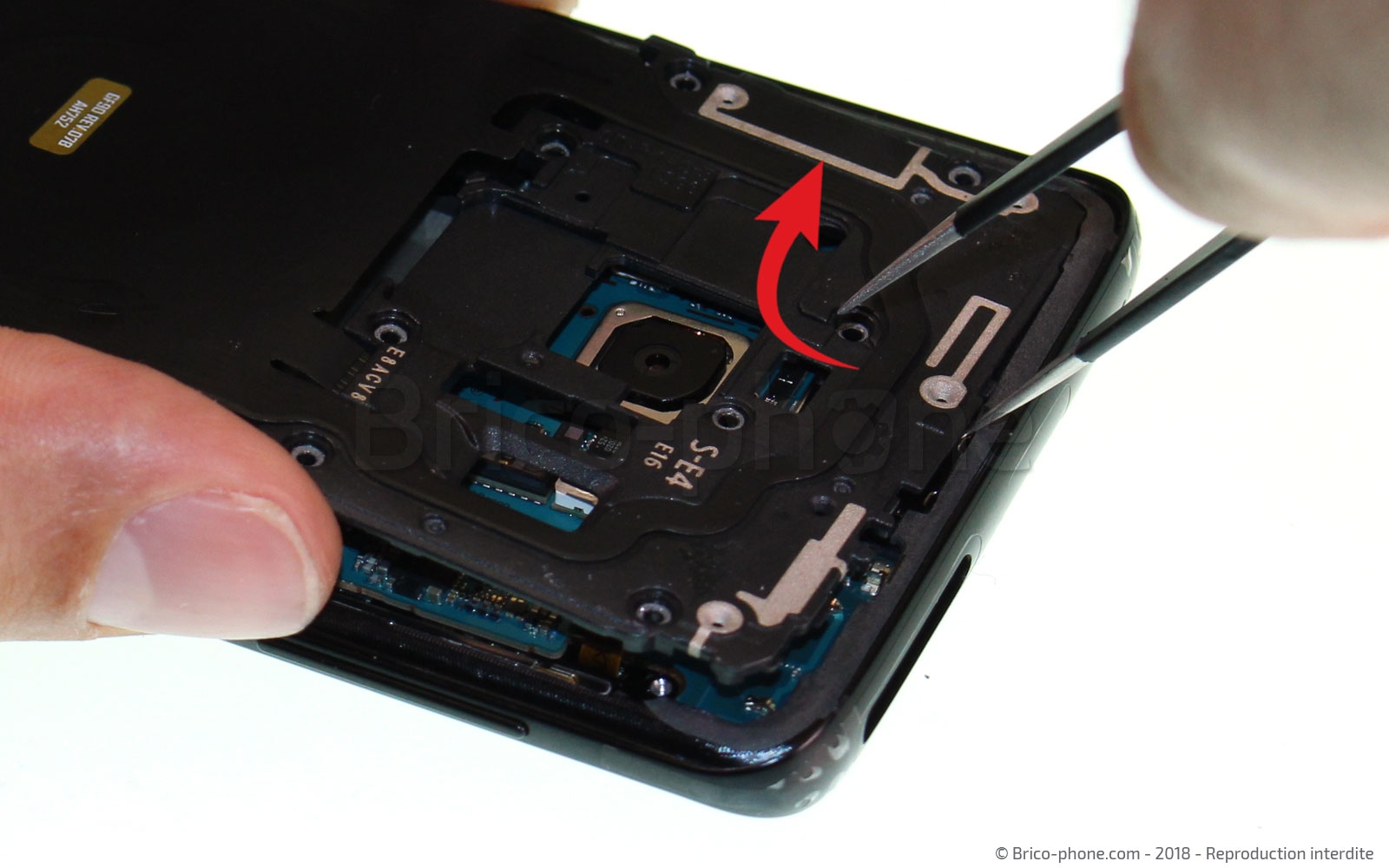

Etape 5 Retirer la nappe NFC et son support

Retirez les 8 vis qui maintiennent le cache de la carte-mère à l'aide du tournevis cruciforme.
Décollez ensuite délicatement l'antenne NFC puis sortez l'ensemble (nappe+châssis) à l'aide de la pincette.

Outils

Tournevis Cruciforme

Pince Brucelles

Etape 6

Etape 6 Déconnecter la batterie

À l'aide du spudger déconnectez la batterie afin de continuer votre réparation en toute sécurité.

Outils

Levier Nylon

Etape 7

Etape 7 Retirer le cache latéral et le bloc haut parleur

Commencez par retirer le cache latéral en retirant les 2 vis cruciformes ,puis sortez le à l'aide de la pincette.
Faites de même pour le bloc haut parleur externe en retirant les 8 vis qui le fixent au châssis.

Outils

Tournevis Cruciforme

Pince Brucelles

Etape 8

Etape 8 Libérer la carte mère

Déconnectez la nappe du connecteur de charge ,puis la nappe de l'écran Amoled à l'aide du levier nylon.
Puis débranchez les câbles coaxiaux à l'aide de la pincette.

Outils

Levier Nylon

Pince Brucelles

Etape 8 (bis)

Etape 8 (bis) Libérer la carte mère

Repassez sur le haut de l'appareil afin de déconnecter la nappe capteur proximité/luminosité puis la connectique de la double caméra avant.

Outils

Levier Nylon

Etape 9

Etape 9 Sortir la carte-mère

Insérez ensuite la spatule en nylon sur la partie supérieure gauche de la carte mère et faites tout doucement levier afin de la faire basculer de 90°.
Débranchez ensuite le connecteur de charge qui se trouve au dos de la carte mère puis procédez au retrait de la carte mère.

Outils

Levier Nylon
