Changement du vibreur Taptic Engine sur iPhone XS Max

Des guides clairs et détaillés pour réparer votre appareil, pas à pas et en toute confiance.

iPhone XS Max
Réparation
Note de réparabilité 15/20
Temps estimé 40 min
Difficulté 2.5/5 (Moyen)
Diagnostic

Votre iPhone XS Max ne vibre plus

Vous avez besoin de changer le vibreur Taptic Engine de votre iPhone XS Max et vous ne savez pas comment faire ? Suivez simplement notre tutoriel photos qui va vous guider dans toutes les étapes pour remplacer cette pièce.

Pièces nécessaires
Voir plus de produits
Outils nécessaires
Voir plus d'outils
En option
Photos Vidéo
Etape 1

Etape 1 Eteindre l'appareil et retirer le rack Sim

Comme avant chaque réparation, il est préférable de mettre hors tension votre appareil et de retirer le tiroir SIM à l'aide de l'outil d'extraction fourni avec le kit d'outils ou votre boîte d'origine.
Outils
SIM
Etape 2

Etape 2 Retirer les vis Pentalobe

Passons maintenant à l'ouverture de votre iPhone en retirant les deux vis pentalobes à l'aide du tournevis prévu à cet effet.
Outils
Tournevis Pentalobe
Etape 3

Etape 3 Chauffer l'écran

En vous aidant d'un mini décapeur thermique ou simplement de votre sèche-cheveux, chauffez le contour de votre écran pour ramollir le joint d'étanchéité.
Pièces
Décapeur thermique petit modèle 14.90€
Etape 4

Etape 4 Placer les médiators

Positionnez la ventouse dans l'angle inférieur de votre smartphone et exercez une forte traction afin de soulever l'écran et de libérer un espace dans lequel insérer le médiator en métal. Ensuite, remplacez ce dernier par les deux médiators en plastique pour ne pas endommager les composants.
Outils
Médiator
Ventouse
Etape 5

Etape 5 Ouvrir l'appareil

Avec délicatesse, faites glisser les médiators en plastique le long du smartphone sur 2mm de profondeur pas plus pour ne pas endommager les nappes se trouvant à droite de votre appareil.
Outils
Médiator
Etape 6

Etape 6 Retirer la plaquette #02

A l'aide du tournevis triwing, dévissez les 3 vis de la plaquette de protection #02. Ensuite, retirez cette dernière en utilisant la pincette en métal.
Outils
Pince Brucelles
Tournevis Triwing
Etape 7

Etape 7 Retirer la plaquette #03

Réitérez l'opération précédente en retirant les 4 vis de la plaquette de protection #03 afin de la libérer de son emplacement.
Outils
Pince Brucelles
Tournevis Triwing
Etape 8

Etape 8 Déconnecter la batterie

Comme pour toutes réparations, il est important de déconnecter la batterie. Pour cela, munissez-vous du levier en nylon afin de débrancher la nappe du composant #10.
Outils
Levier Nylon
Etape 9

Etape 9 Déconnecter l'écran

Pour cette étape, vous devez toujours avec le même ustensile, débranchez 3 nappes : celle de l'écran, celle du tactile et celle du haut-parleur interne. Vous pouvez maintenant mettre de coté l'écran de votre iPhone.
Outils
Levier Nylon
Etape 10

Etape 10 Retirer l'élément #06

Pour accéder au Taptic Engine, il vous faut retirer la plaquette #06 mais avant cela, dévissez les 5 vis triwing qui la retiennent au châssis.
Outils
Pince Brucelles
Tournevis Triwing
Etape 11

Etape 11 Retirer le cache de la connectique du haut-parleur

En vous aidant toujours du même tournevis, dévissez la plaquette se trouvant à gauche du vibreur et qui protège la nappe du haut-parleur externe.
Outils
Pince Brucelles
Tournevis Triwing
Etape 12

Etape 12 Libérer le bloc haut-parleur externe

Dans un premier temps, il vous faut dévisser la vis E2 avec le tournevis cruciforme et ensuite, les vis E3 et E4 en vous aidant du tournevis plat.
Dans un second temps, déconnectez la connectique du haut-parleur externe pour pouvoir le sortir.
A l'aide de la pincette, décollez l'adhésif se trouvant sur le flanc haut du composant.
Outils
Tournevis Cruciforme
Pince Brucelles
Tournevis Plat
Etape 13

Etape 13 Retirer le bloc haut-parleur

Vous pouvez dès à présent sortir l'élément #08 du châssis.
Etape 14

Etape 14 Retirer le Taptic Engine

Pour sortir votre vibreur, dévissez les vis F1 et F2 à l'aide du tournevis cruciforme.
Ensuite, déconnectez la nappe du composant se trouvant à sa droite et retirez le Taptic Engine de votre iPhone avec la pince en métal.
Outils
Tournevis Cruciforme
Pince Brucelles
Etape 15

Etape 15 Récupérer l'adhésif du composant

Pour cette dernière étape, vous devez simplement à l'aide de la pincette, décoller l'adhésif noire se trouvant encore sur le Taptic Engine afin de pouvoir le repositionner sur votre nouveau composant.
Outils
Pince Brucelles

Conseils pour le remontage

Vous pouvez dès à présent remonter votre iPhone XS MAX en suivant ce guide dans l'ordre inverse.
Pensez à bien repositionner l'adhésif sur votre nouveau Taptic Engine et à nettoyer le châssis des restes du joint d'étanchéité.

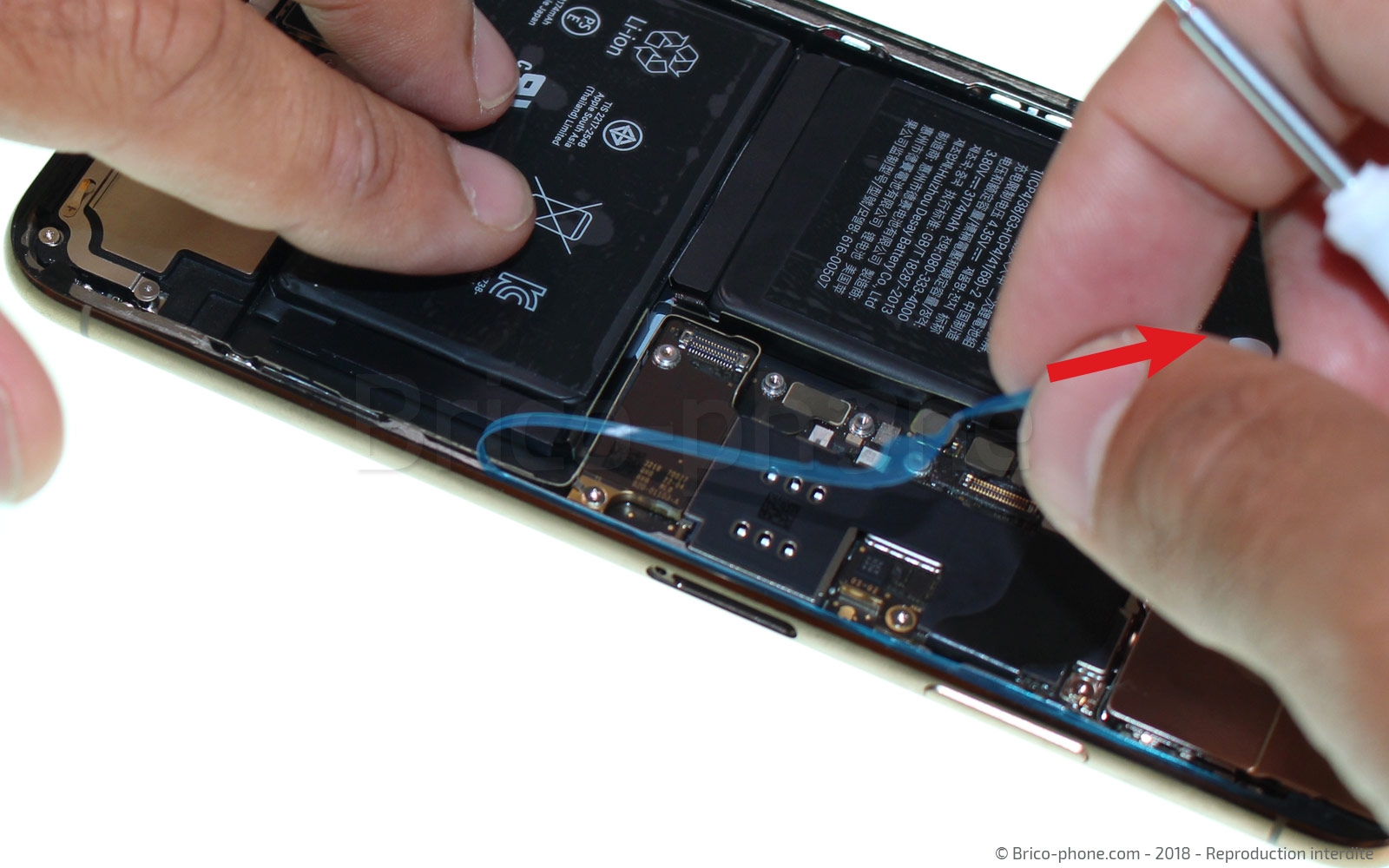

Nous vous conseillons après toute ouverture de changer le joint d'étanchéité de votre appareil. Pour cela, il vous suffit de retirer la protection bleue et de positionner le joint correctement sur le châssis en vous aidant des autres protections qui servent de repère.
Ensuite, à l'aide d'un tournevis plat ou du levier en nylon, aplatissez le joint afin qu'il adhère bien au châssis.
Il ne vous reste plus qu'à retirer les adhésifs et à refermer votre iPhone.
